Freqüència recomanada

Una vegada cada 1-2 setmanes, depenent de la freqüència d'ús i el material

Passos de manteniment

Si el material de gravat és paper o fusta, és més probable que causi que la pols i l'oli de quitrà s'enganxin als miralls reflectors. Podeu utilitzar bastonets de cotó amb una petita quantitat d'alcohol per netejar i eixugar fins que la superfície del mirall estigui lliure de taques.

Elements de preparació

Bastonet de cotó, Alcohol del 75% al 99%


Hi ha 3 miralls reflectors, 1 lent d'enfocament i 1 lent de sortida del tub làser que cal netejar al beamo, i les seves posicions es mostren a la imatge.

⚠️ Després de la neteja, els miralls i les lents no han de quedar amb marques d'aigua per evitar l'oxidació, que pot afectar la potència del làser. A més, no s'han de netejar excessivament.

Passos de manteniment:

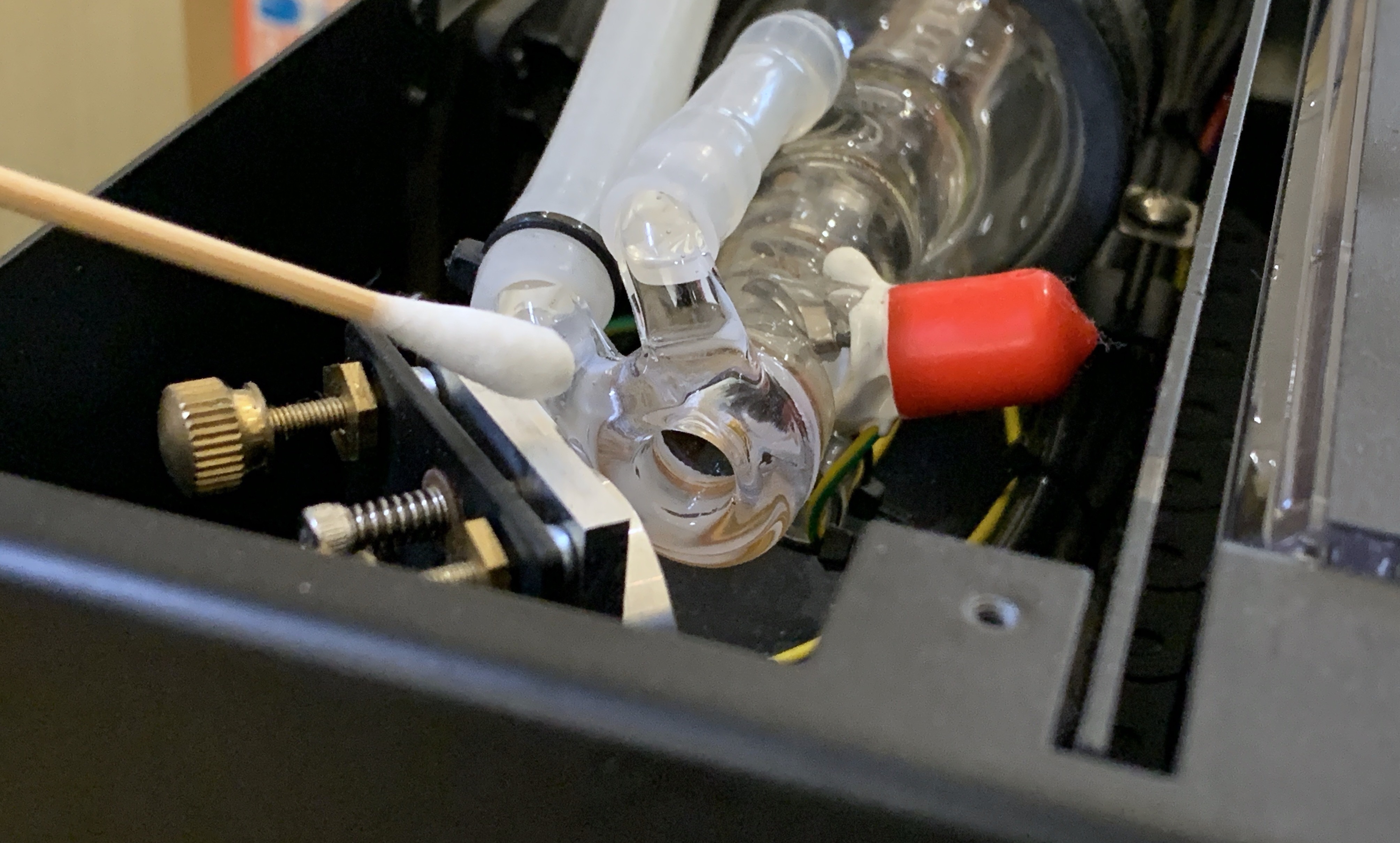

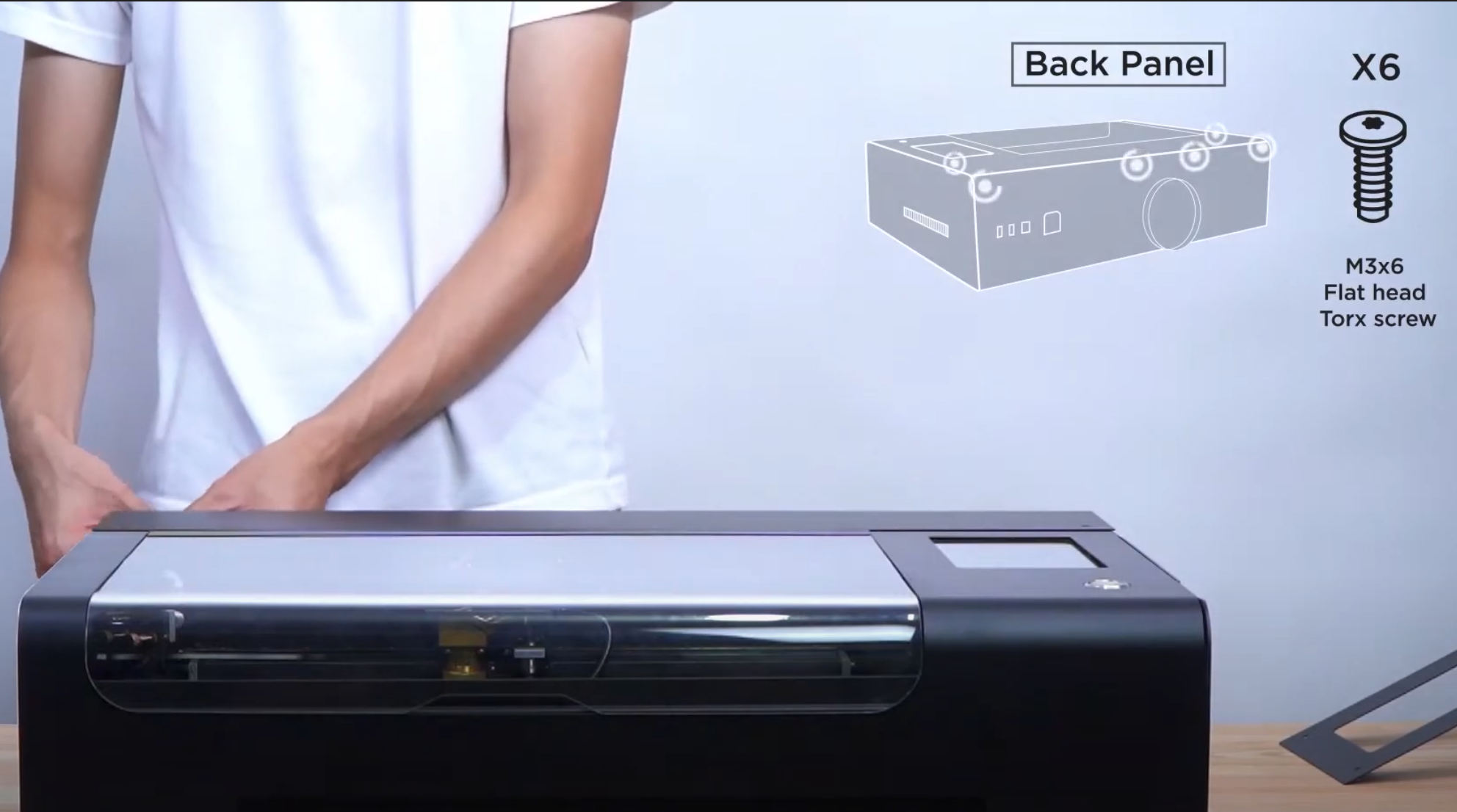

1. Netegeu la lent de sortida del tub làser: La lent de sortida del tub làser es troba al costat de baixa pressió del tub làser (a prop del 1r mirall). Podeu obrir la tapa posterior i netejar-la com es mostra a continuació.

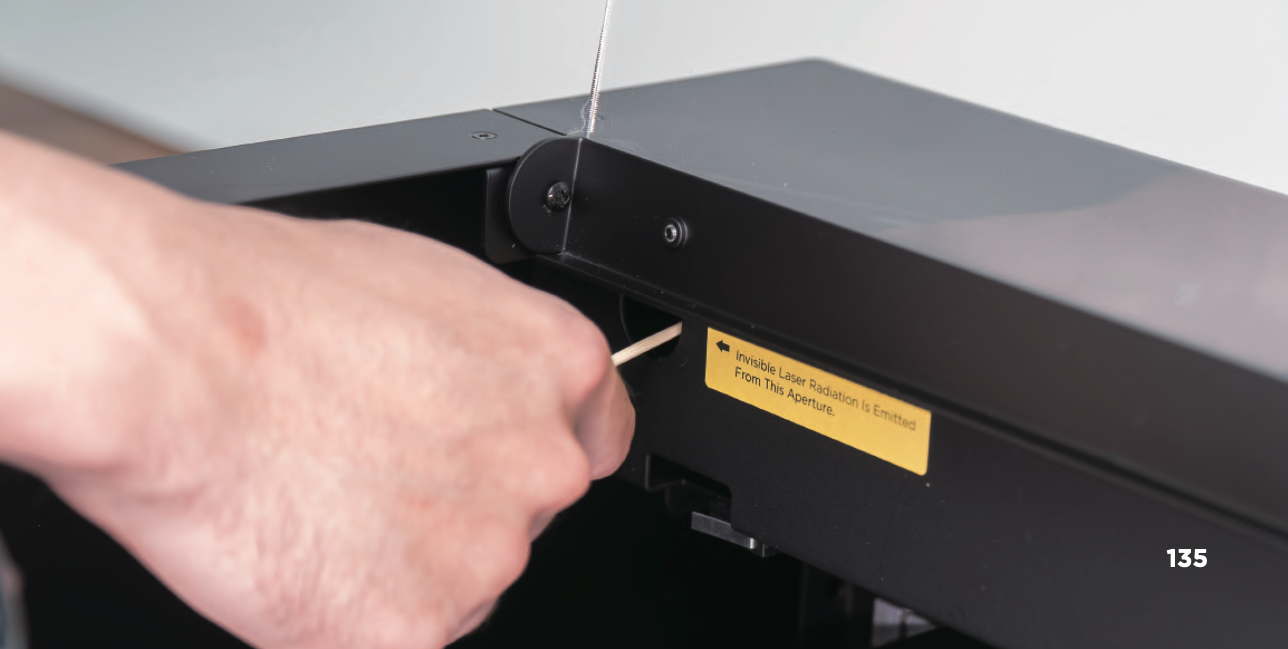

2. Netegeu el primer mirall reflector: El primer mirall reflector es troba al costat esquerre del tub làser mirant cap al xassís. Podeu obrir la tapa posterior o netejar-lo des del forat frontal. Com es mostra a continuació.

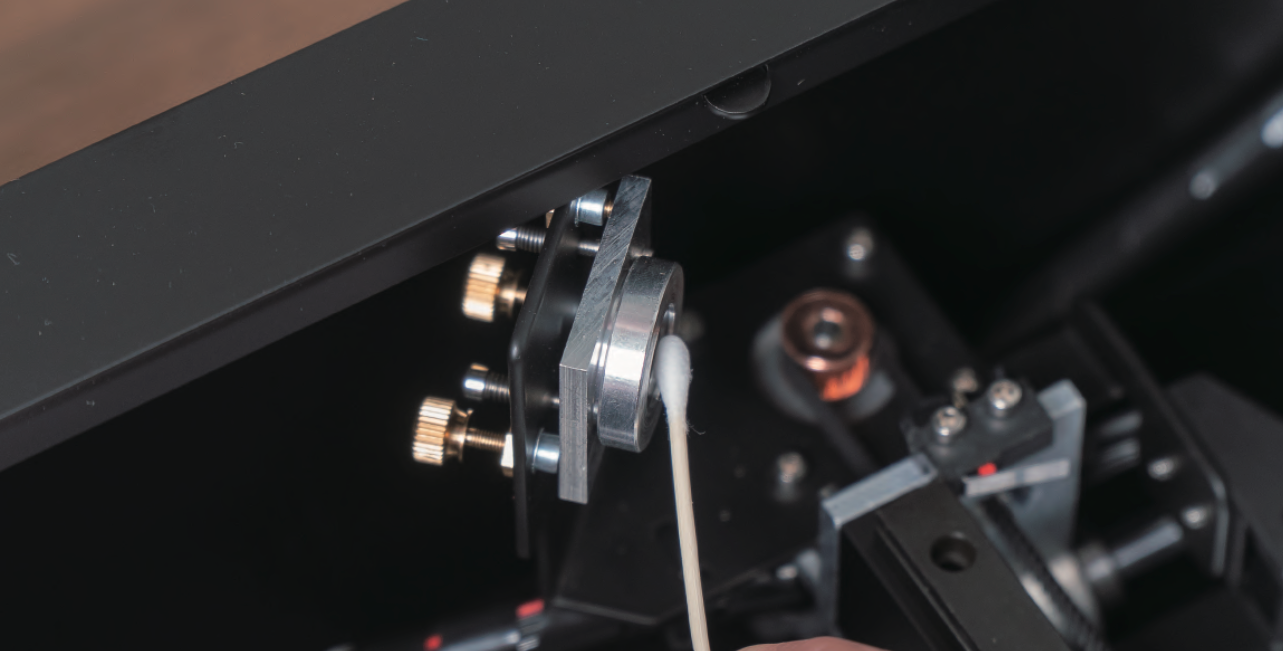

3. Netegeu el segon mirall reflector: El segon mirall reflector es troba a la guia esquerra de l'eix Y mirant cap al xassís. ___2021-08-30___12.03.01.png

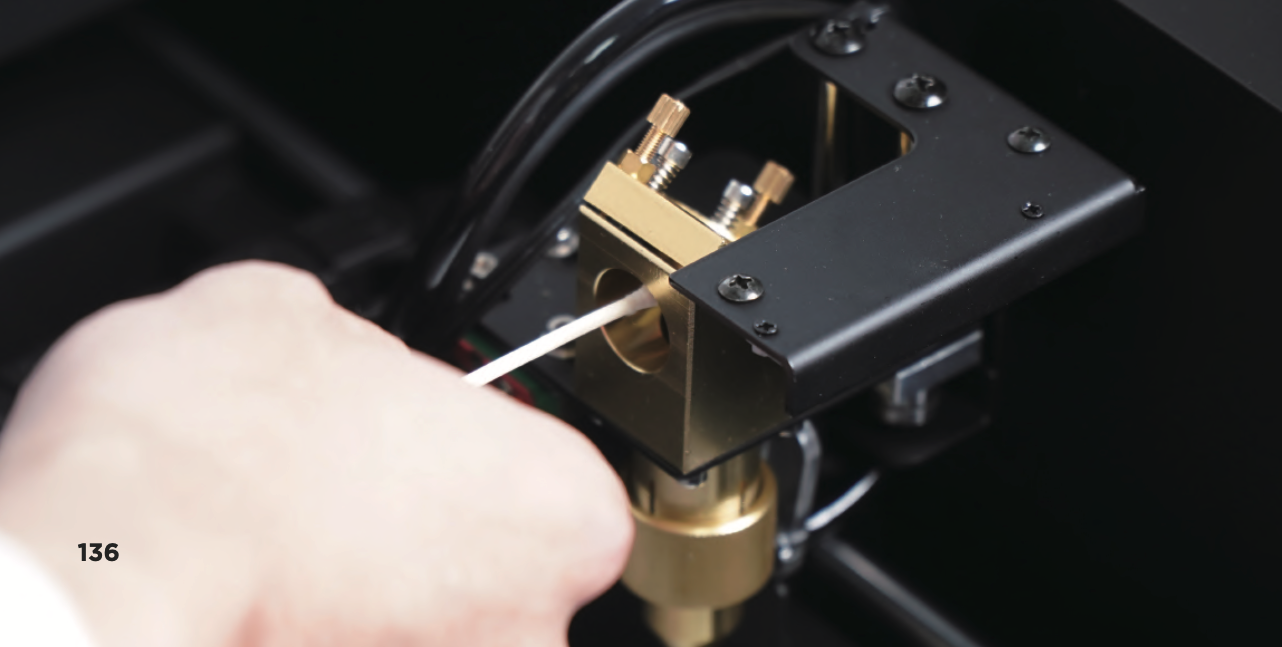

4. Netegeu el tercer mirall reflector: El tercer mirall reflector es troba al suport de mirall triangular daurat que es troba al carril lineal de l'eix X. ___2021-08-30___12.03.12.png

5. Netegeu la lent d'enfocament: La lent d'enfocament es troba sota el tercer mirall reflector, dins del capçal làser.

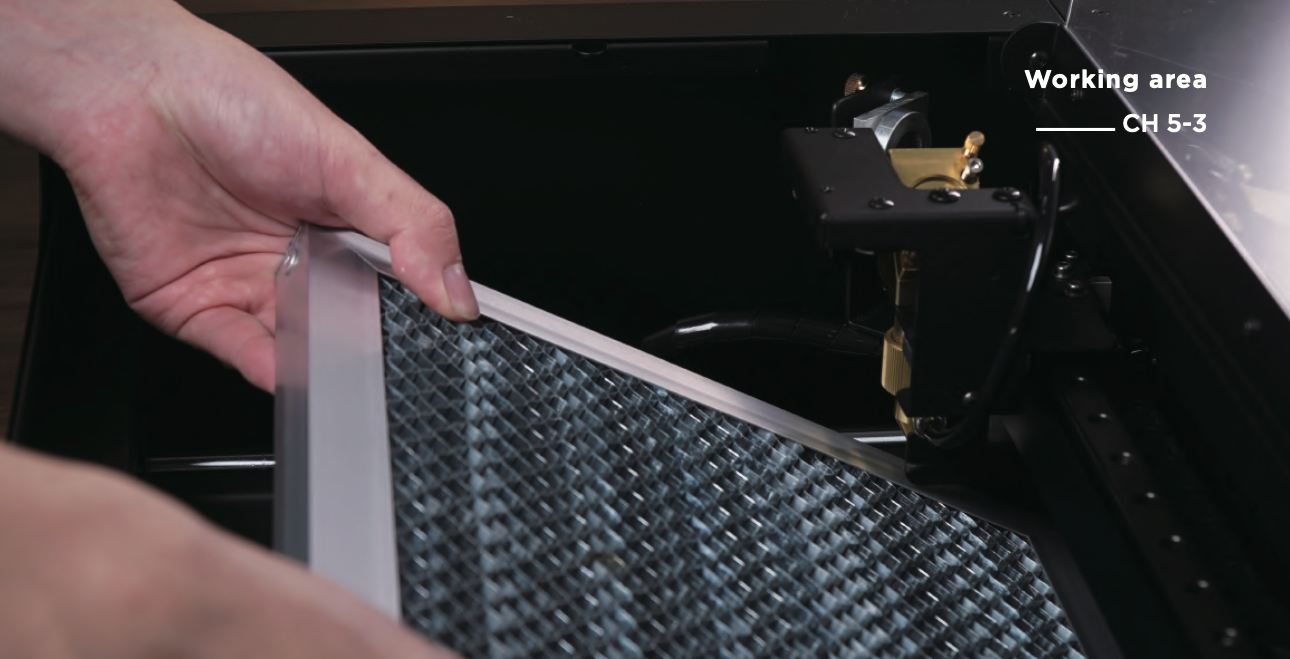

a. Retireu la taula de bresca >

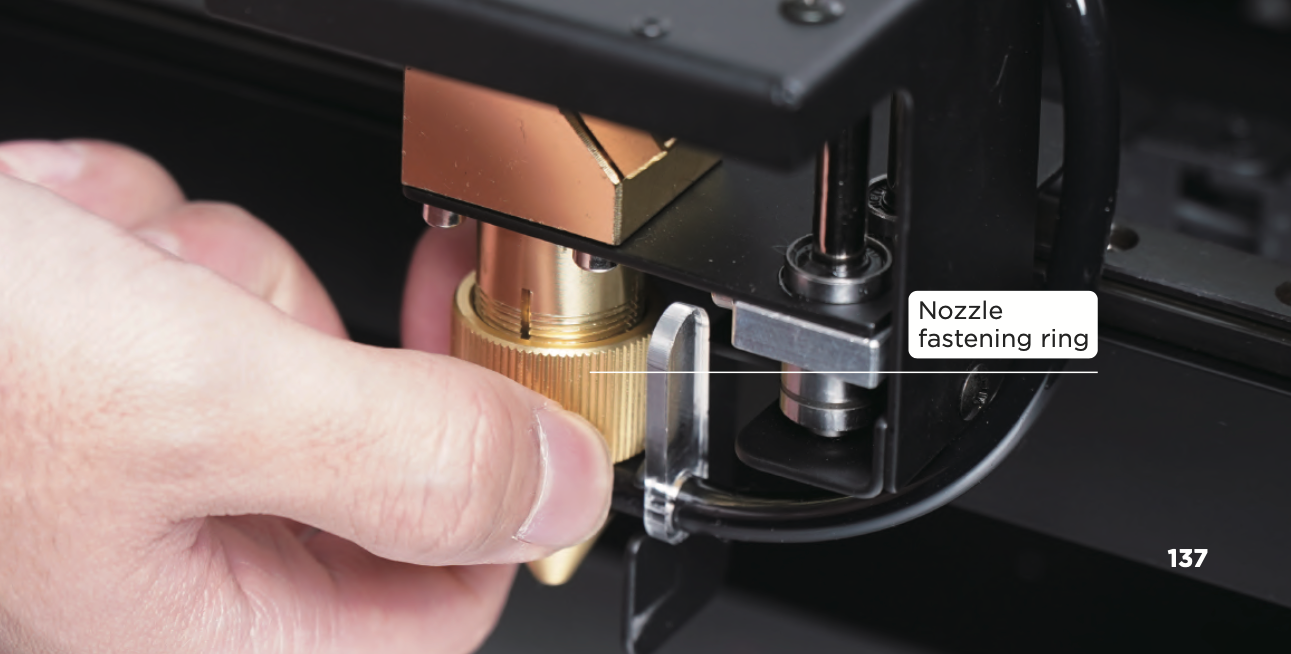

b. Desenrosqueu l'anell de fixació de la tovera en sentit horari >

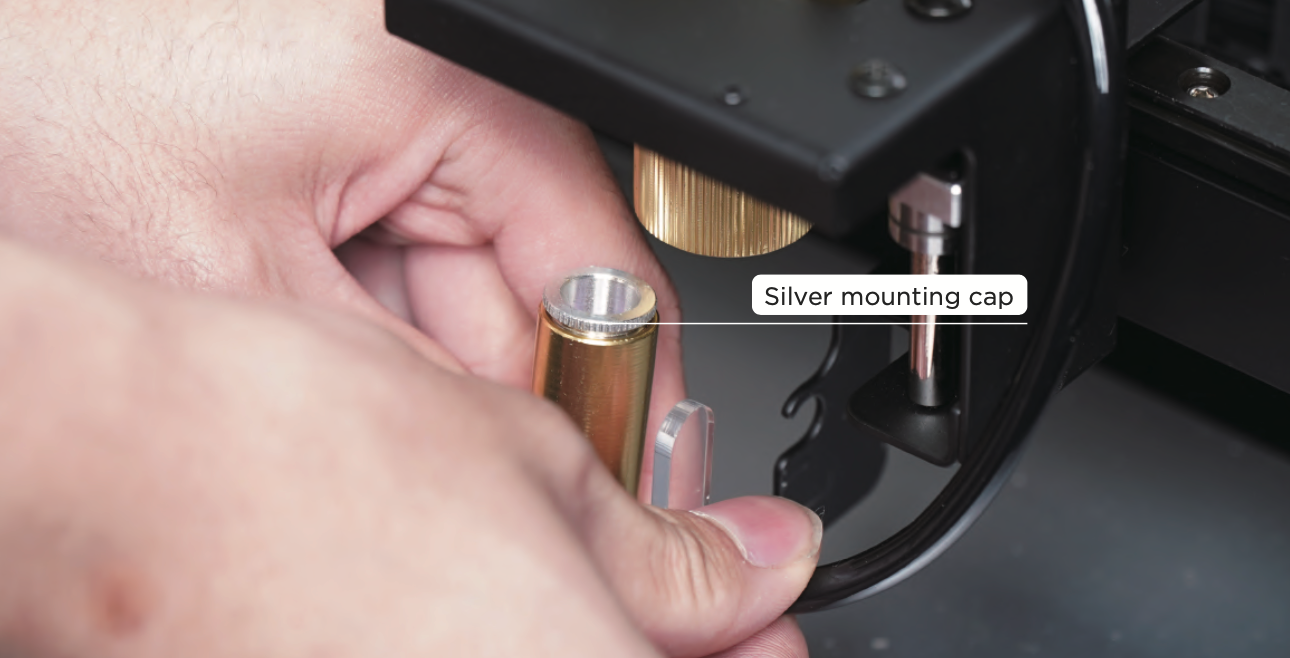

c. Retireu el capçal làser i gireu la tapa de muntatge platejada en sentit antihorari (utilitzeu unes alicates de punta fina si cal) >

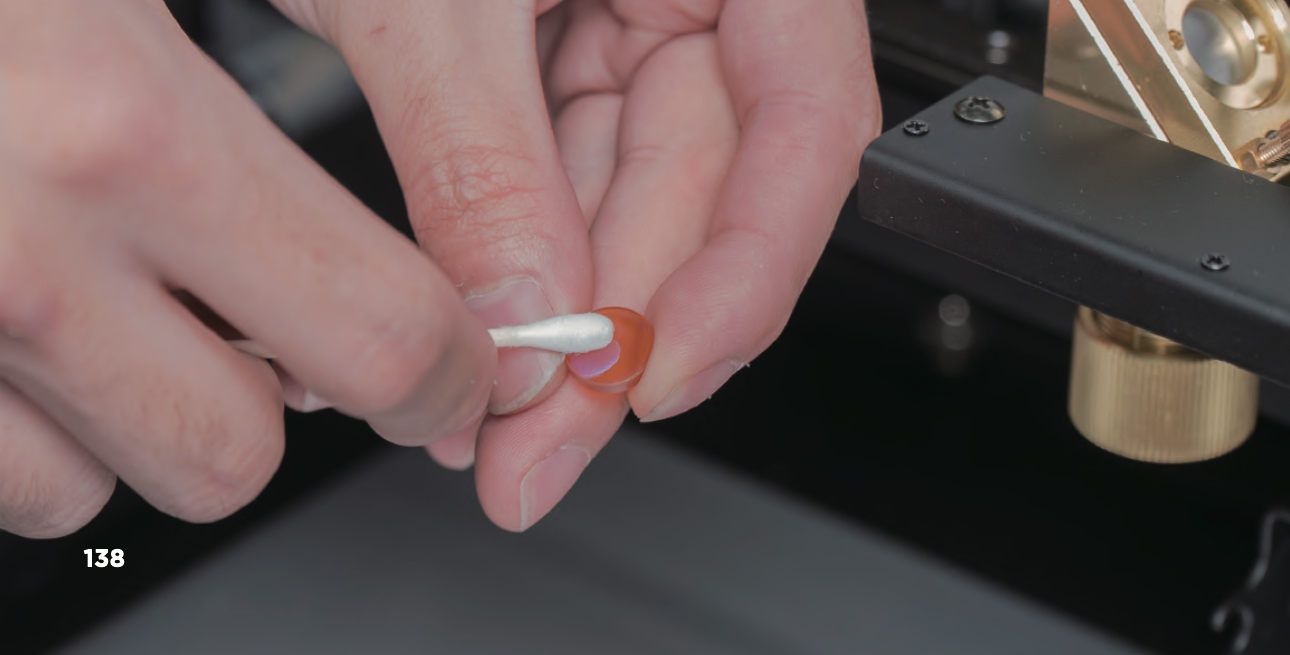

d. Traieu la lent d'enfocament i netegeu-la.

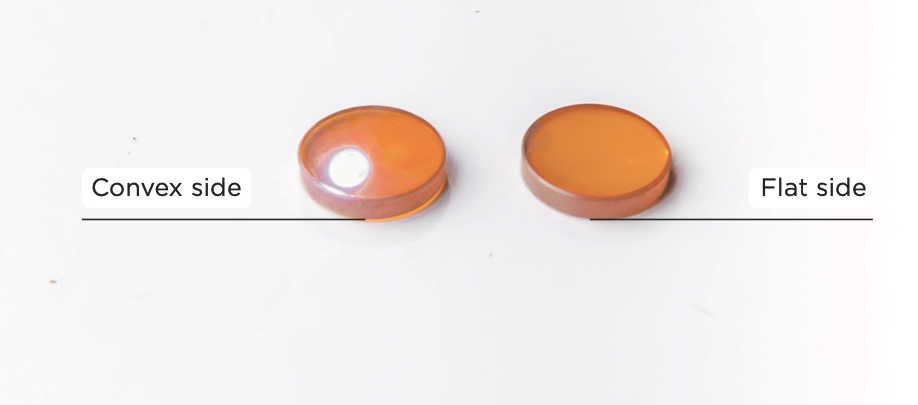

6. Torneu a col·locar la lent d'enfocament: La lent té una orientació, el costat convex mira cap amunt, el costat pla mira cap avall.
(Aguanteu la vora de la lent d'enfocament a la mà i mireu cap a la lent, us podreu veure a vosaltres mateixos al costat convex i no us podreu veure al costat pla.)

⚠️ Si no s'instal·la segons la direcció de les instruccions, pot provocar un enfocament imprecís, resultant en un gravat borrós o la incapacitat de tallar.
