4-10 Substitució del tub làser

FLUX Support Team
  • Actualització




Temps recomanat

Depenent de la potència, les hores d'ús, la temperatura ambient, la temperatura de l'aigua i altres condicions.

Quan s'ha de substituir el tub?

  1. La degradació del tub làser.

  2. La fallada del tub làser, que no emet el feix làser i genera un so de trencament. El El tub làser es classifica com a consumible i s'espera una degradació a causa de l'ús de potència, el temps d'emmagatzematge i altres factors. Com més alta sigui la configuració de potència, més ràpida serà la degradació del tub làser.

Vídeo complet

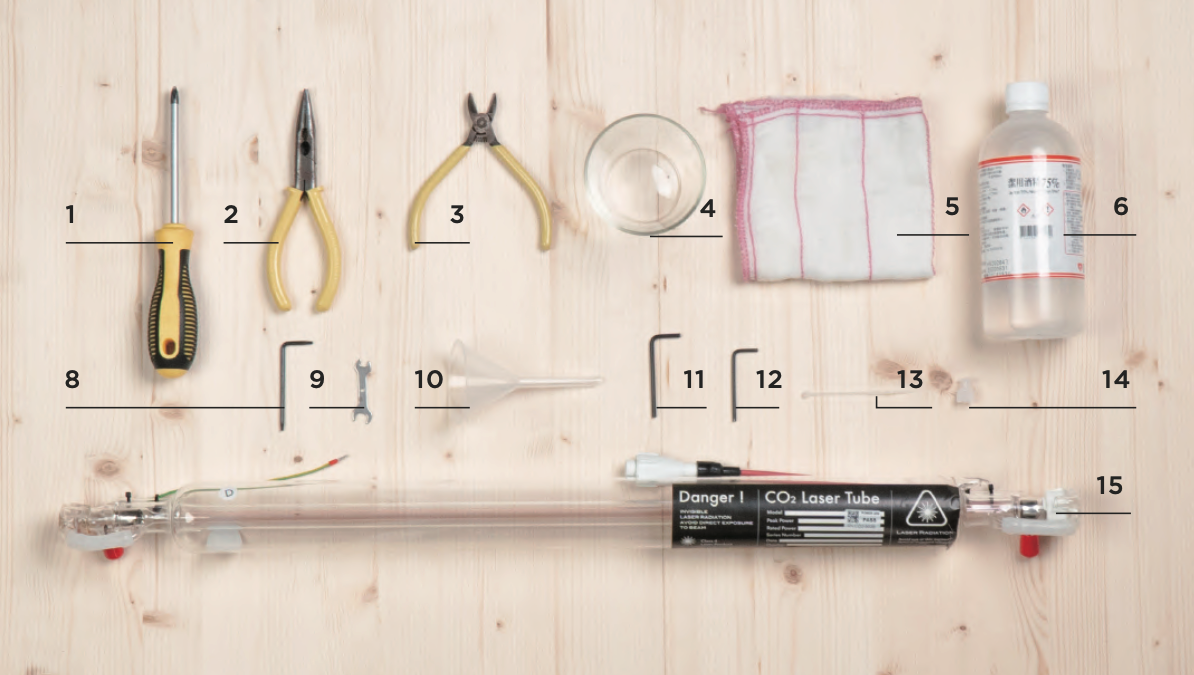

Elements de preparació


Preparació pròpia:

1 | Tornavís Phillips

2 | Alicates de punta fina

3 | Alicates de tall diagonal

4 | Recipient d'aigua

5 | Paper de cuina o drap

6 | Alcohol al 75%~99%

7 | Aspiradora o pistola d'aire a pressió  ( Si en teniu una, millor.)



Inclòs a la caixa d'accessoris:

8 | Tornavís Torx

9 | Clau de doble cap

10 | Embut

11 | Clau hexagonal de 3mm


Inclòs a la caixa del tub làser:

12 | Clau hexagonal de 2,5 mm

13 | Brida

14 | Tap del tub d'aigua

15 | Tub làser







Passos de substitució

0. Desconnecteu l'alimentació i obriu el xassís

  1. Si us plau, desconnecteu primer el cable d'alimentació i després substituïu el tub làser.
  2. Si us plau, utilitzeu el tornavís Torx per treure els 6 cargols de la coberta posterior i aixequeu-la.
  3. Podeu treure la pols del xassís posterior primer i després substituir el tub làser. Utilitzeu un aspirador o una pistola d'aire a pressió per eliminar la pols del xassís posterior, i després utilitzeu una tovallola de paper o un drap amb alcohol per netejar l'àrea bruta i espereu que el xassís s'assequi abans de continuar amb la següent operació.

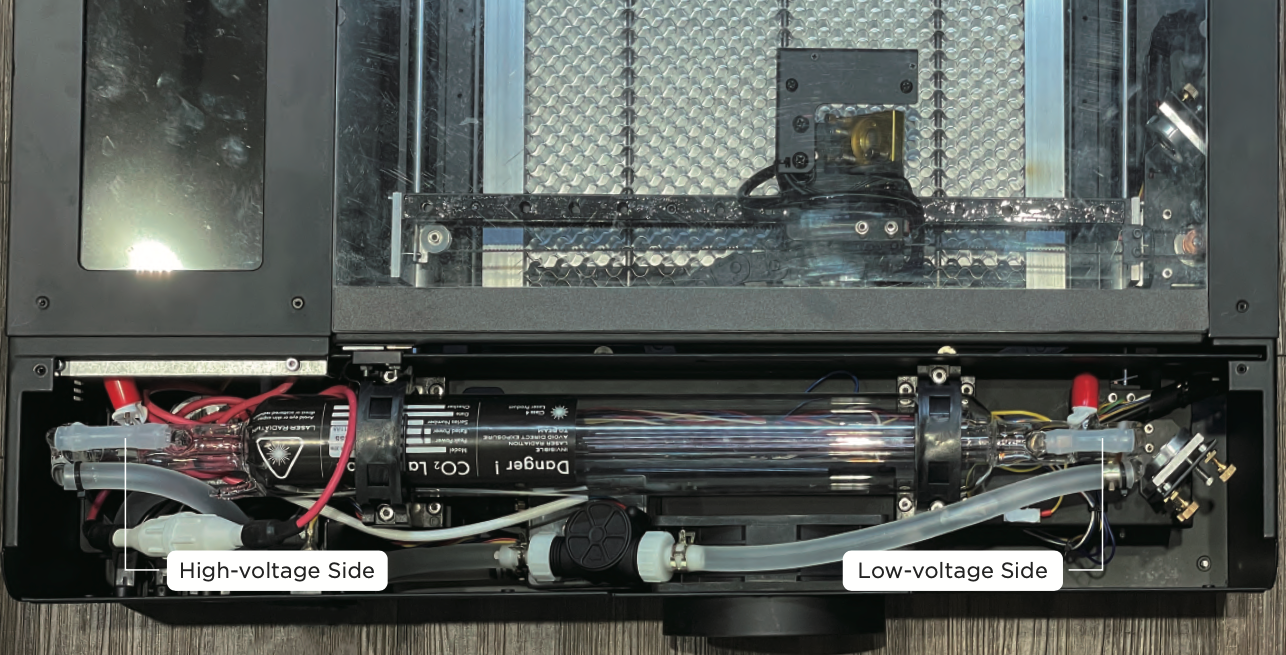

  4. El tub làser té dos extrems. El costat d'alta tensió ("High-voltage") està a prop de la pantalla i el costat de baixa tensió ("Low-voltage") està a prop del mirall reflector.
  5. Si us plau, poseu un drap o una tovallola de paper a ambdós costats de l'alta i baixa tensió per evitar danys a la màquina a causa de filtracions d'aigua.



1. Desconnecteu els cables del tub làser

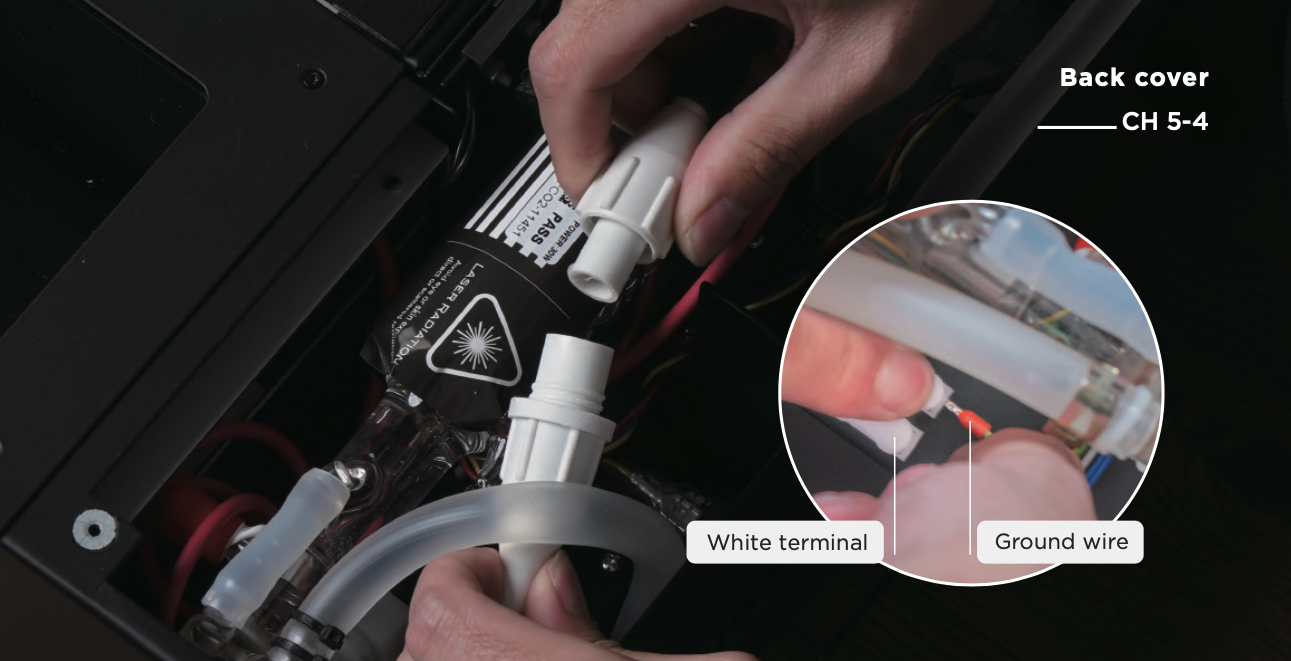

Desenrosqueu i desconnecteu el connector blanc del costat d'alta tensió > Premeu el terminal blanc i extraieu el cable de terra del costat de baixa tensió.

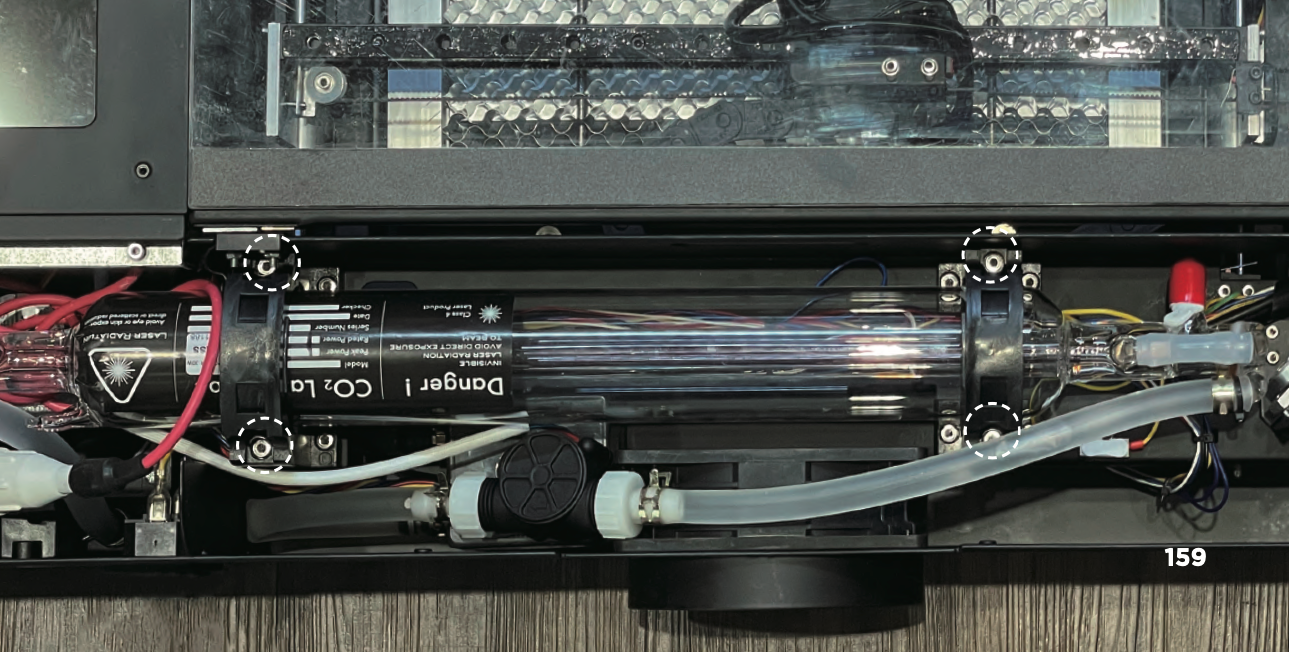

2. Afluixeu els suports del tub làser

Utilitzeu una clau hexagonal de 3 mm per afluixar un total de 4 cargols als suports del tub làser.




3. Traieu el tub làser per buidar-lo

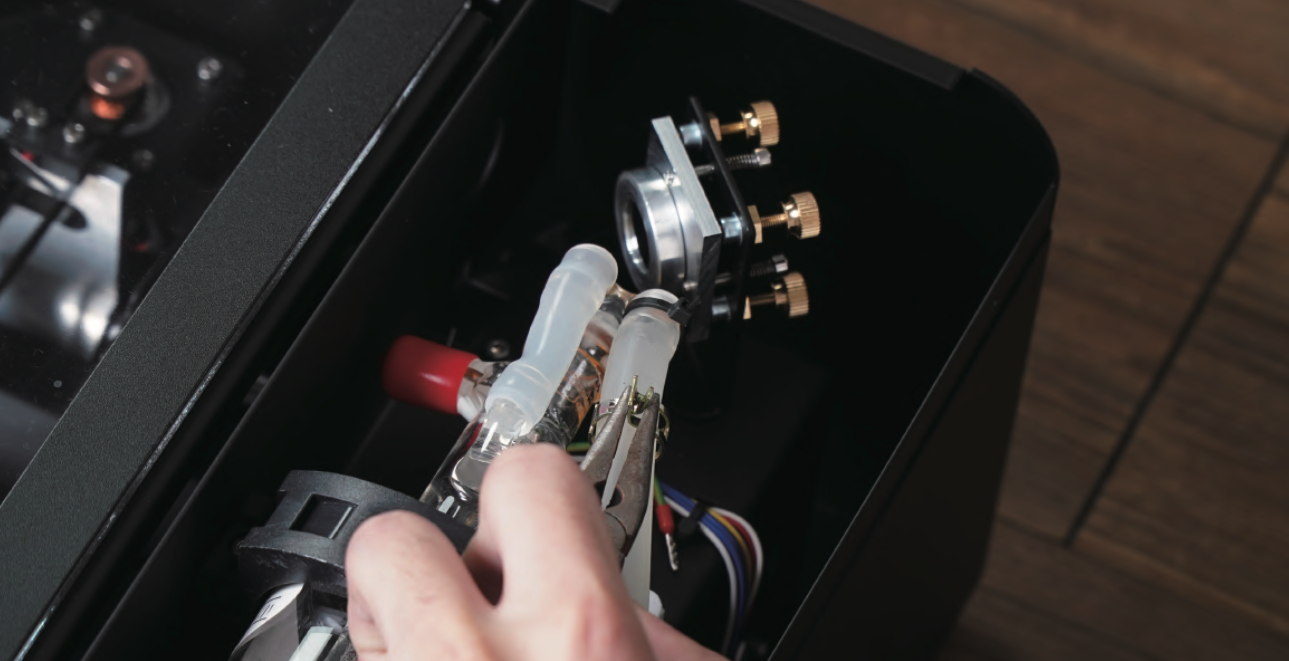

a. Utilitzeu unes alicates de punta fina per moure l'abraçadora de la mànega des del costat de baixa tensió cap al centre de la mànega d'aigua___2021-08-30___2.32.03.png

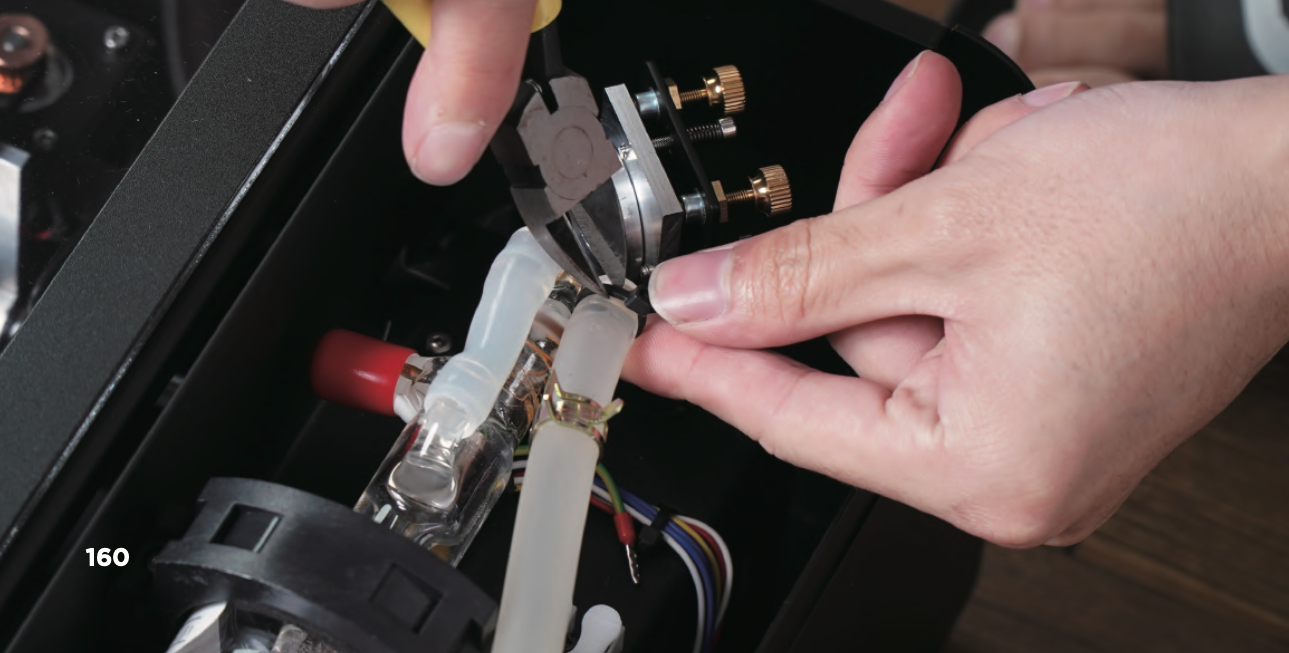

b. Utilitzeu unes alicates diagonals per treure la brida que subjecta la mànega d'aigua > Traieu el tub làser del xassís ___2021-08-30___2.32.12.png

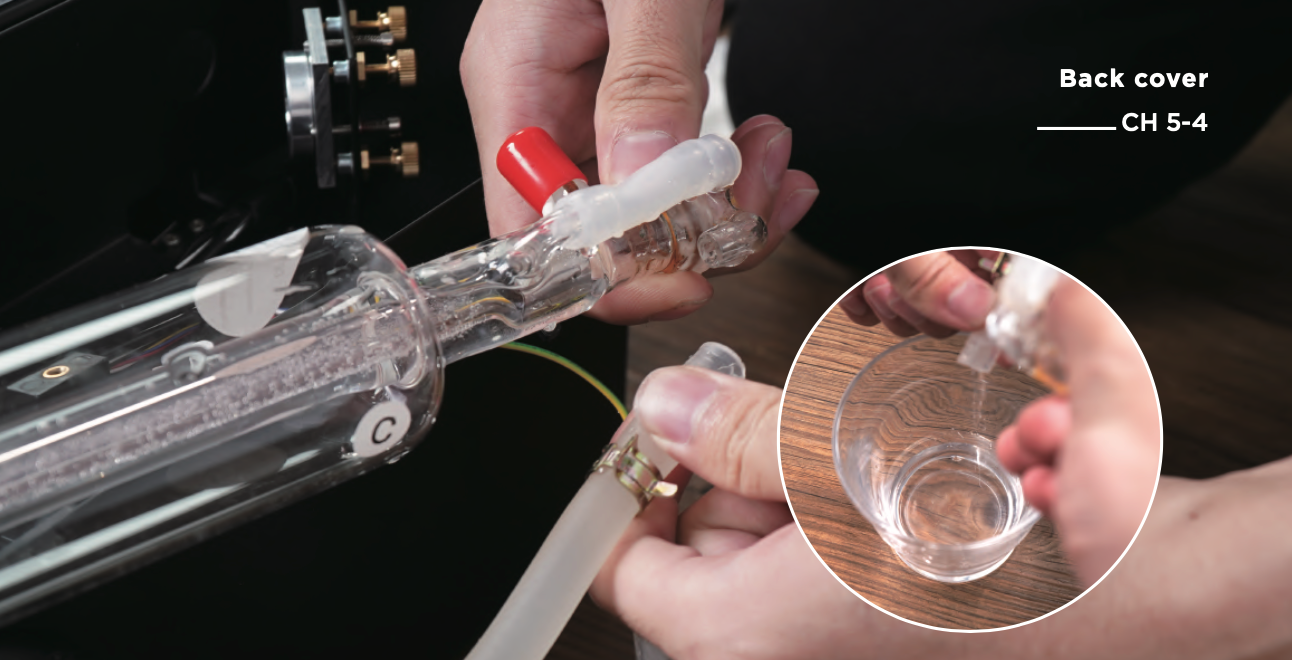

c. Apunteu la mànega d'aigua del costat de baixa tensió al recipient d'aigua i, a continuació, extraieu la mànega per buidar l'aigua (quan la posició de sortida d'aigua del costat de baixa tensió és més baixa que la del costat d'alta tensió, el líquid es descarregarà a causa del principi del sifó)

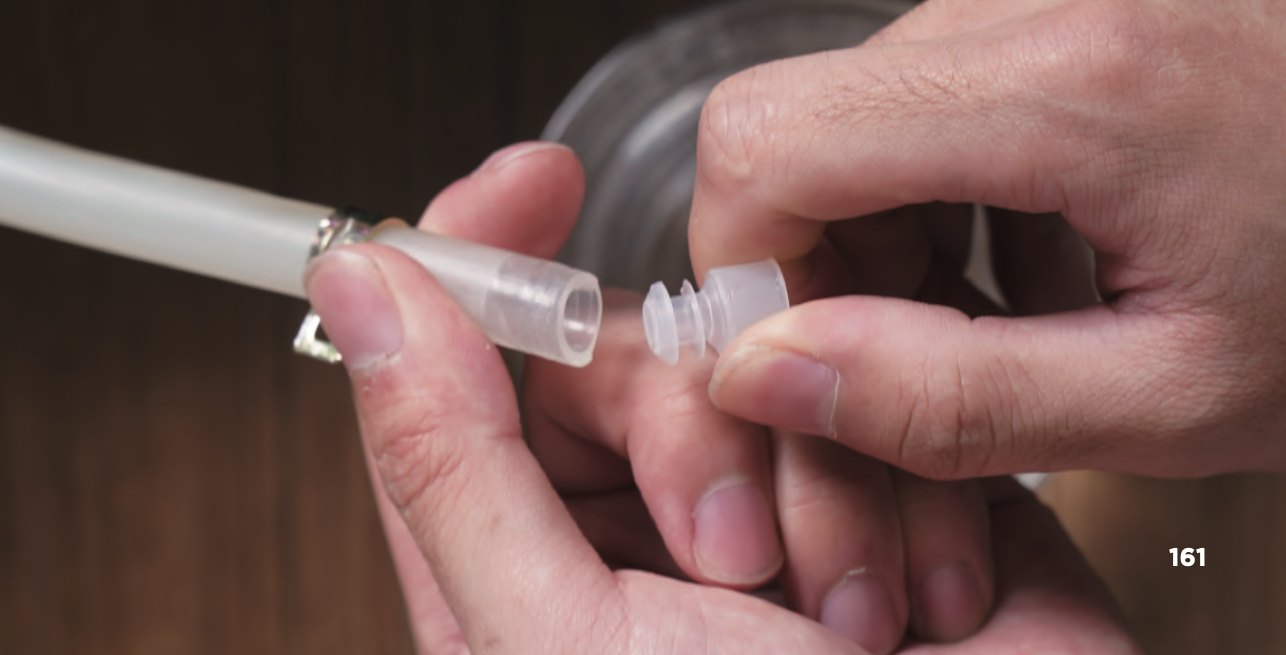

d. Quan s'hagi completat el drenatge, tapeu la sortida d'aigua amb un tap de canonada d'aigua. ___2021-08-30___2.32.31.png



4. Traieu el tub làser

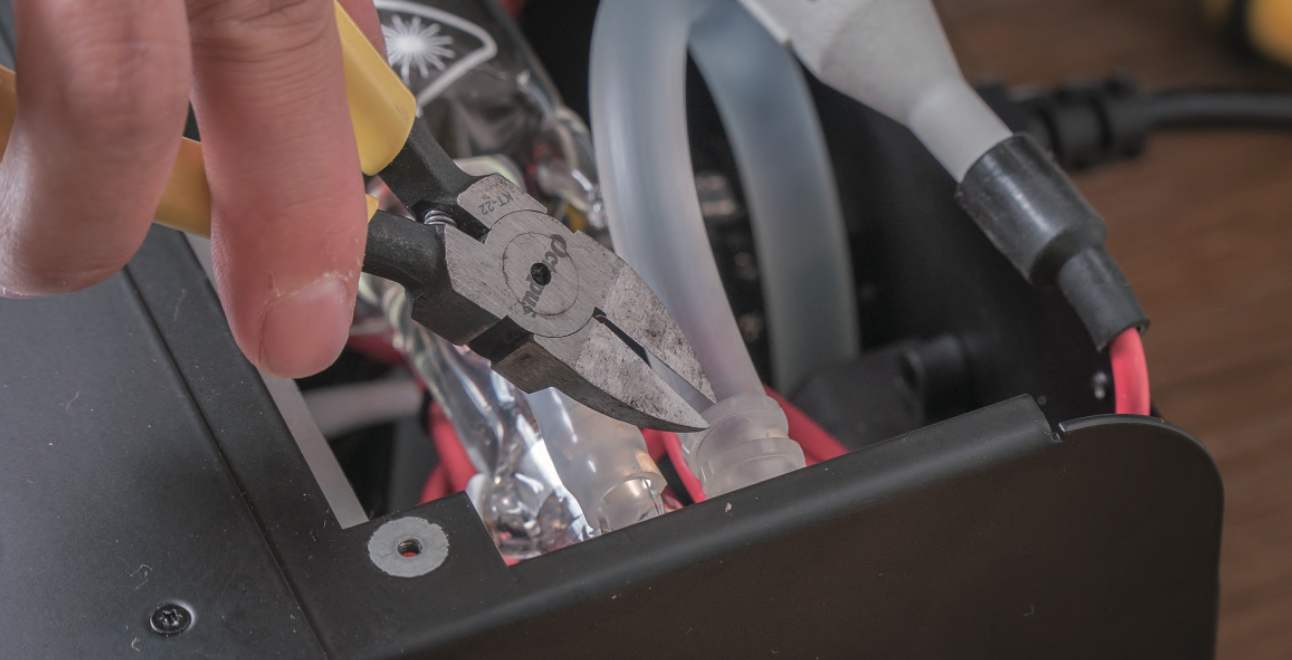

a. Per evitar fuites d'aigua, col·loqueu un drap o una tovallola de paper sota el costat d'alta tensió > Utilitzeu unes alicates diagonals per treure la brida que fixa la mànega d'aigua > ___2021-08-30___2.32.40.png

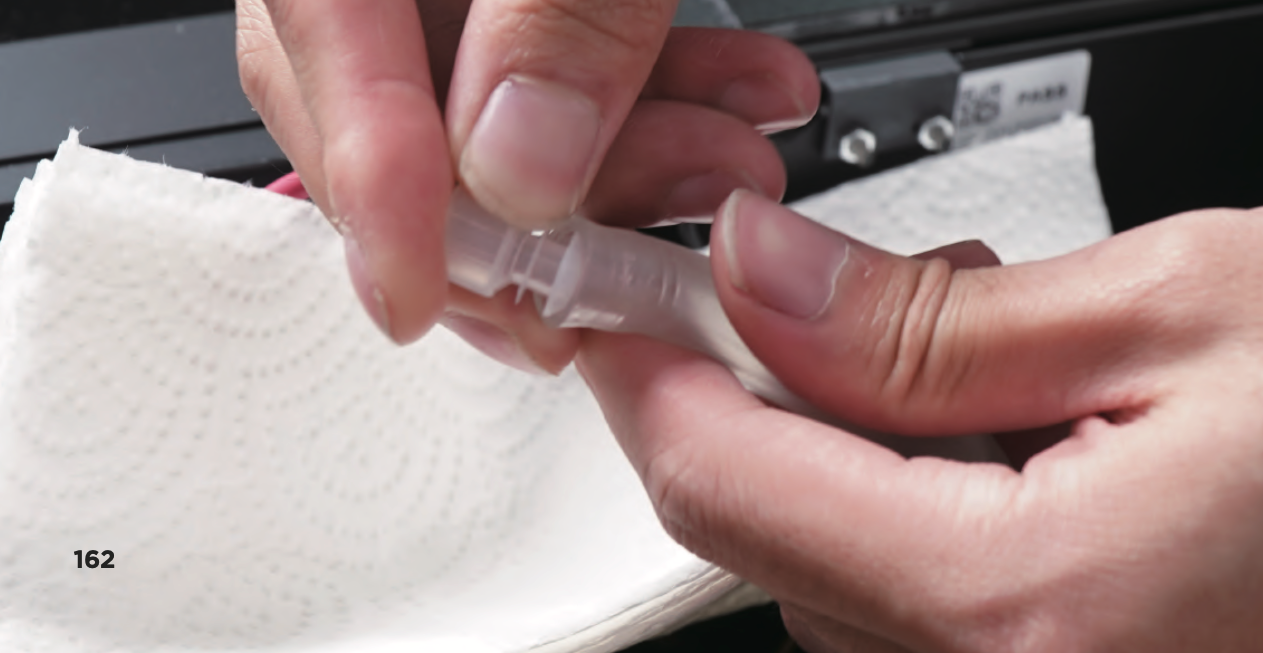

b. Extraieu la mànega d'aigua del costat d'alta tensió i inseriu un tap de canonada d'aigua > ___2021-08-30___2.32.54.png

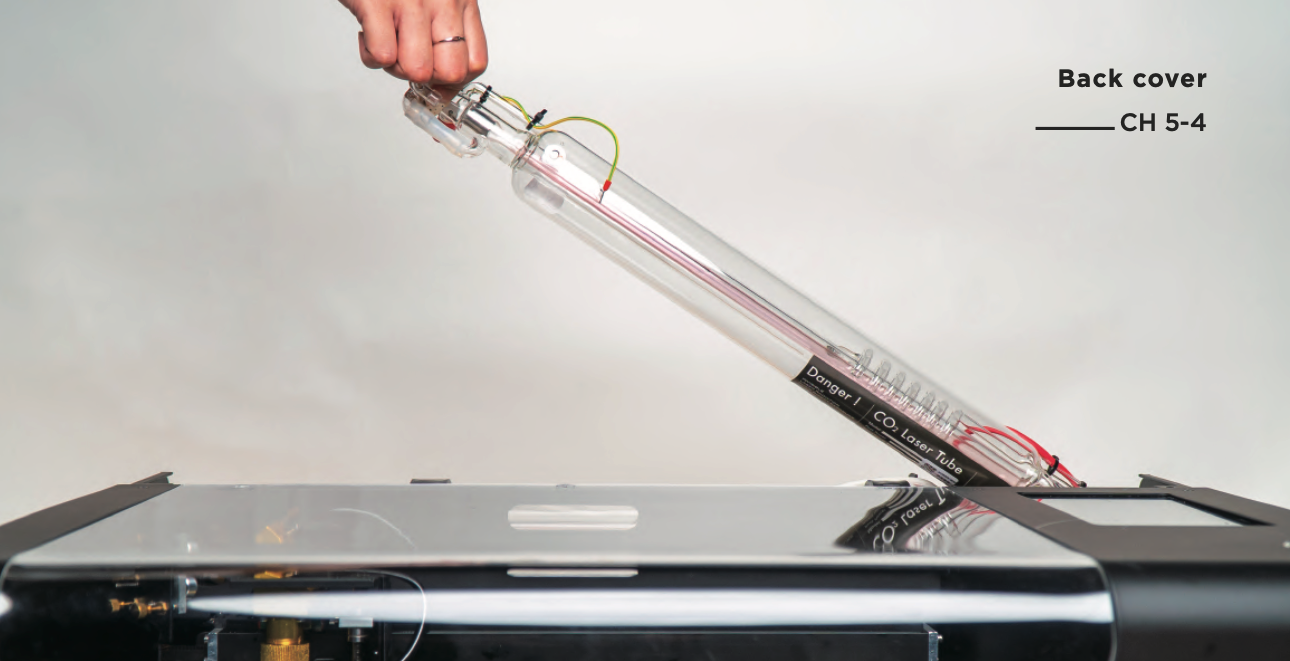

c. Traieu completament el tub làser.







5. Col·loqueu el tub làser i la mànega d'aigua

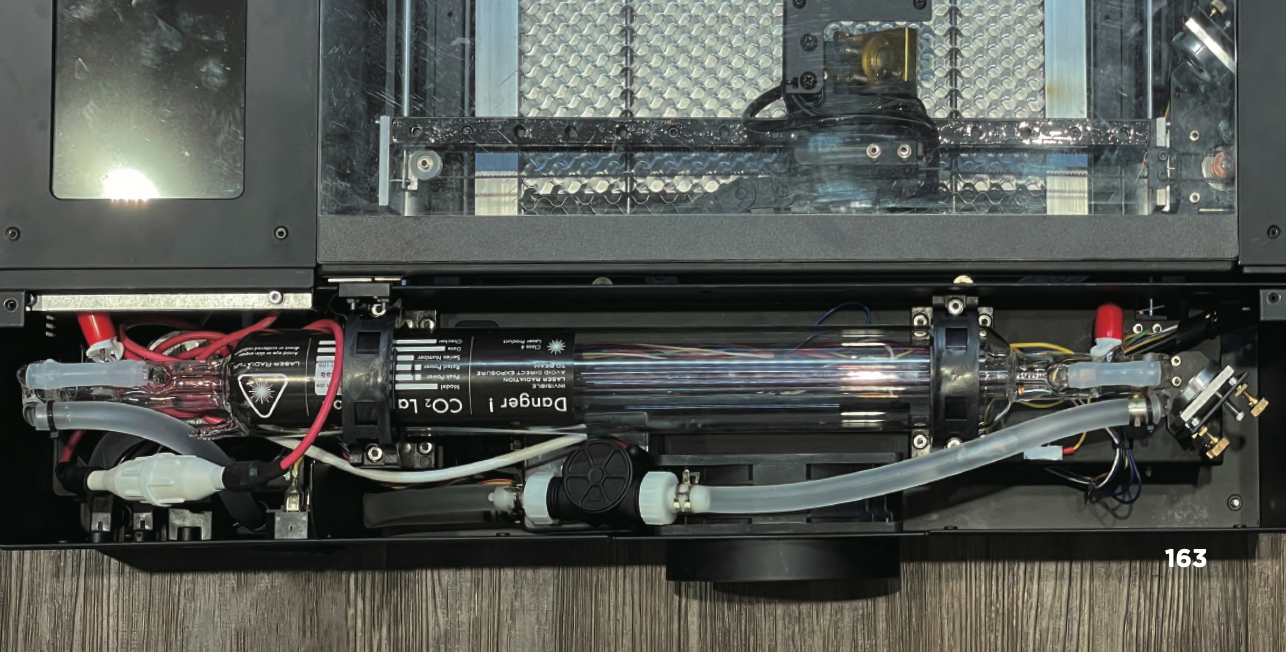

a. Col·loqueu el tub làser segons la imatge >___2021-08-30___2.33.23.png

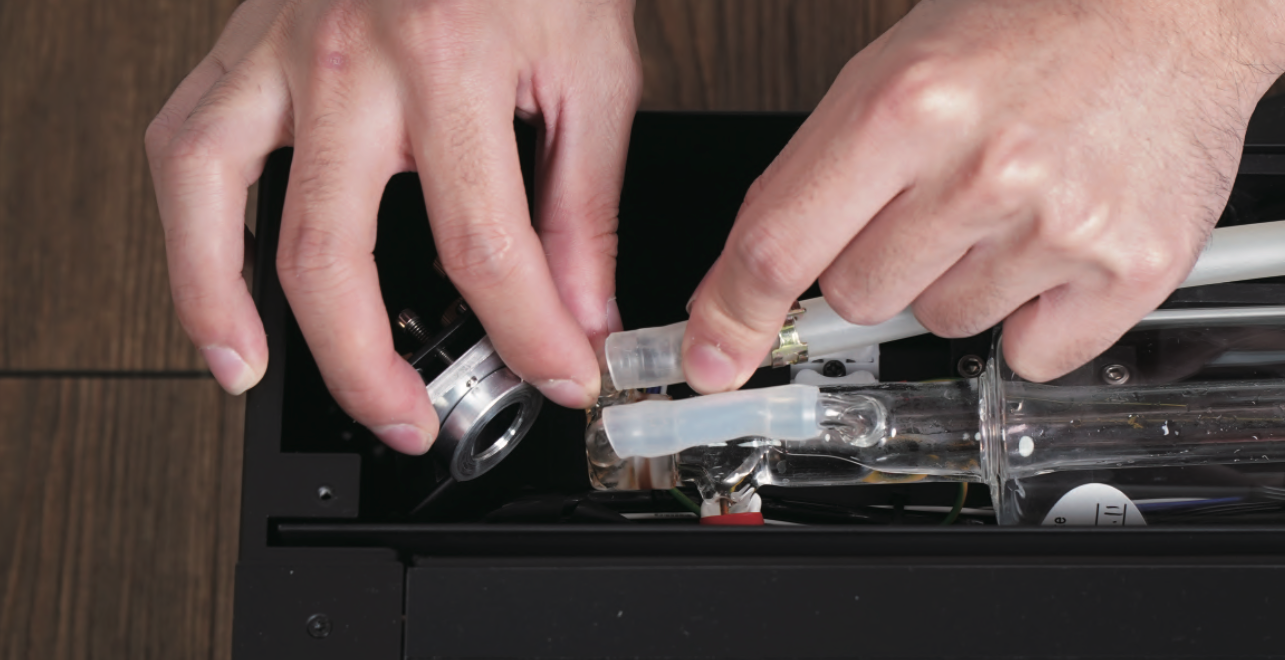

b. Traieu el tap de la canonada d'aigua del costat d'alta tensió i poseu la mànega d'aigua al tub de vidre > Traieu el tap de la canonada d'aigua del costat de baixa tensió i poseu la mànega d'aigua al tub de vidre.




6. Fixeu la mànega d'aigua al tub làser

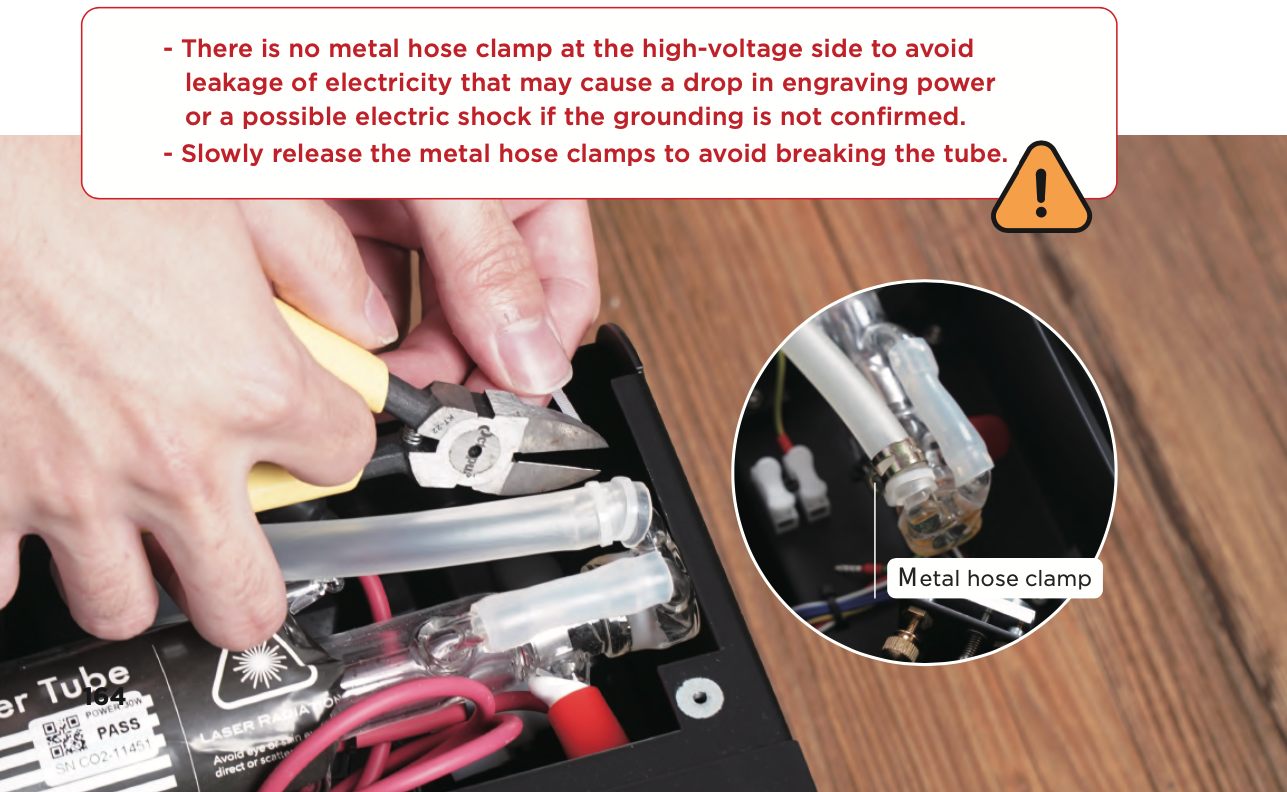

Fixeu la mànega d'aigua del costat d'alta tensió al tub de vidre amb una brida > Estrenyeu la brida i talleu l'excés de brida amb unes alicates diagonals > Fixeu la mànega d'aigua del costat de baixa tensió al tub de vidre amb una brida > Estrenyeu la brida i talleu l'excés de brida amb unes alicates diagonals > Torneu a posar l'abraçadora metàl·lica de la mànega.

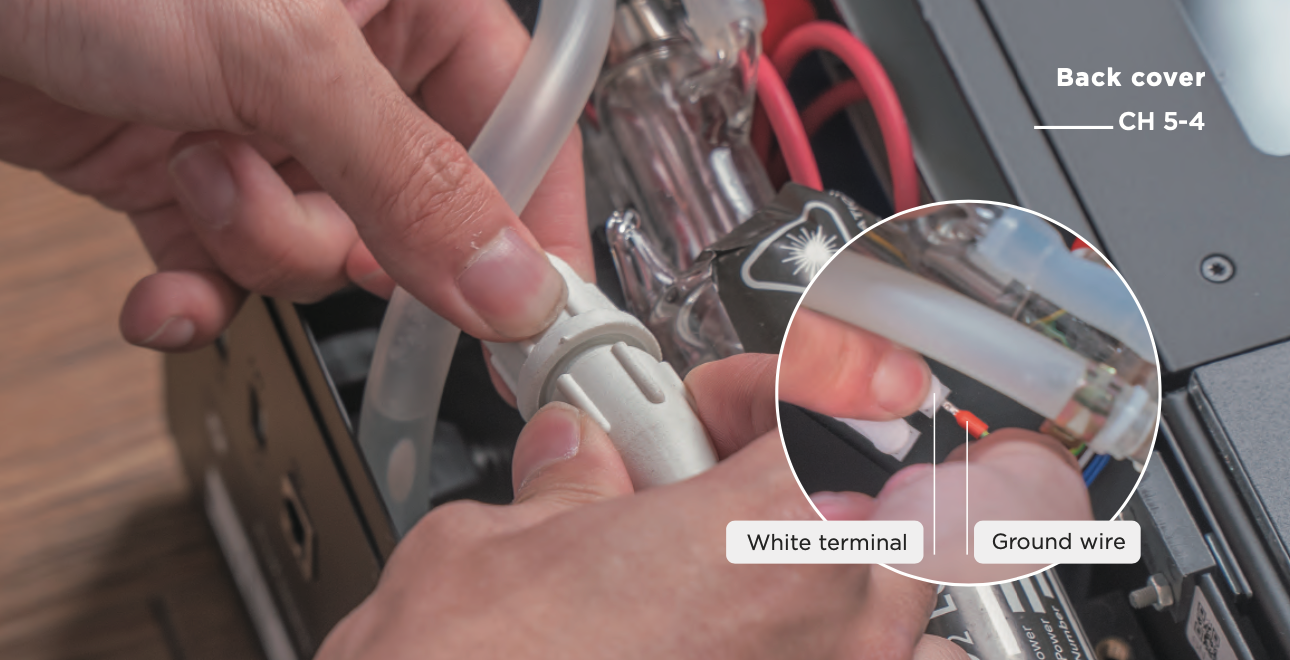

7. Connecteu el cable del tub làser

Connecteu el connector blanc del costat d'alta tensió amb un cable vermell i estrenyeu-lo > Premeu el terminal blanc del costat de baixa tensió i inseriu fermament el cable de terra > Deixeu anar el terminal blanc i estireu suaument el cable de terra per comprovar si està estable.___2021-08-30___2.34.03.png



8. Torneu a estrènyer els suports del tub làser

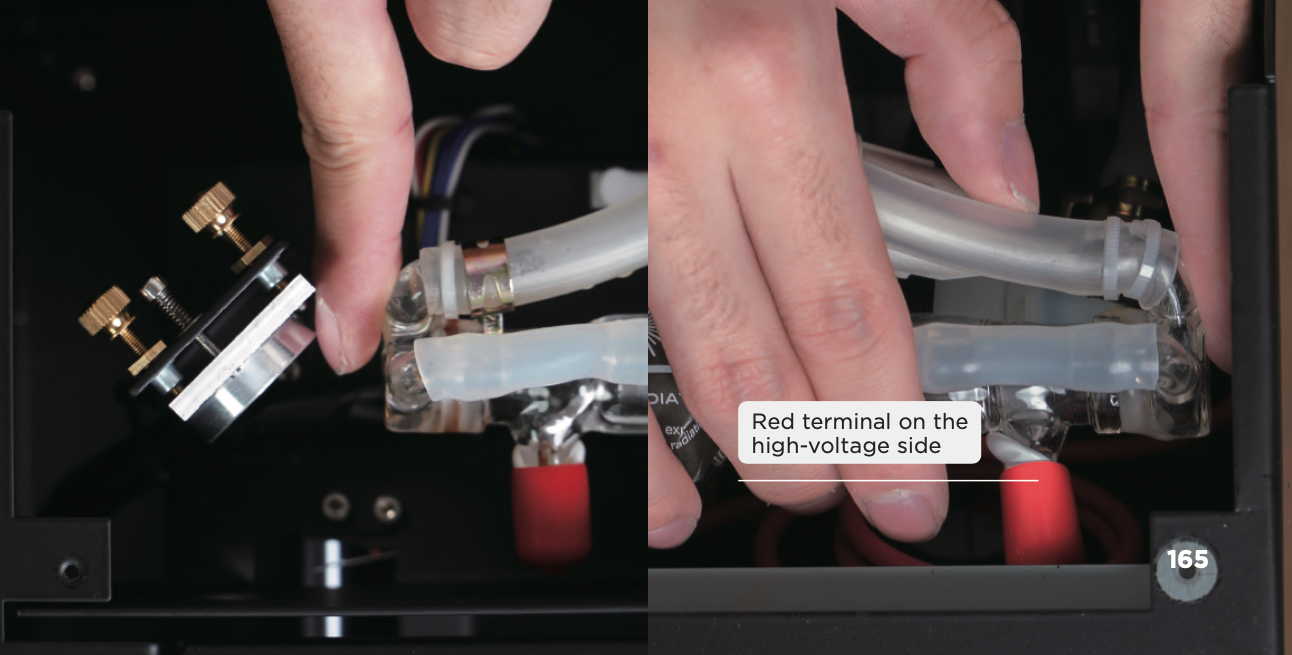

a. Col·loqueu el tub làser en posició, deixant una distància d'un dit entre els extrems del cap i la cua > Gireu el terminal vermell del costat d'alta tensió cap a l'interior del xassís de la màquina > Assegureu-vos que no hi hagi plecs o torcedures a les mànegues d'aigua ___2021-08-30___2.34.41.png

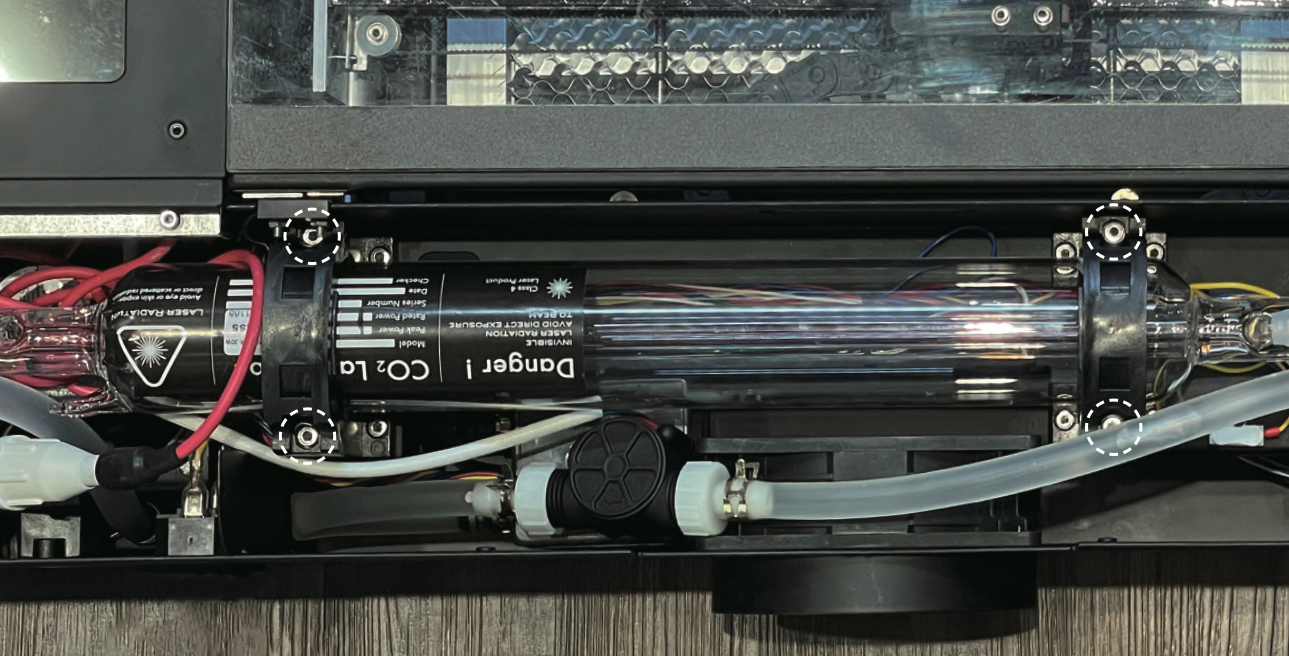

b. Utilitzeu una clau hexagonal de 3 mm per estrènyer un total de 4 cargols als suports del tub làser > Sacsegeu suaument el tub làser per assegurar-vos que no es desplaçarà cap a l'esquerra, la dreta, endavant o endarrere. ___2021-08-30___2.34.51.png



9. Endolleu el cable d'alimentació i engegueu la màquina

Després de confirmar que la instal·lació és correcta, podeu endollar el cable d'alimentació i engegar la màquina.



10. Activeu la "Bomba"

Després d'engegar la màquina, feu clic a "MANTENIR" a la pantalla > Feu clic a "Bomba" després que el capçal làser estigui a la posició inicial. Llavors, l'aigua de refrigeració començarà a entrar al tub làser i el nivell d'aigua de la bomba d'aigua baixarà.



11. Apagueu la màquina i desendolleu el cable d'alimentació

Quan el nivell d'aigua de la bomba d'aigua sigui d'1/4, apagueu la màquina i desendolleu el cable d'alimentació abans d'afegir l'aigua manualment.



⚠️
1. Si us plau, no toqueu l'àrea propera al costat d'alta tensió del tub làser després d'endollar el cable d'alimentació per evitar una descàrrega elèctrica.

2. Quan utilitzeu la pàgina "MANTENIMENT", eviteu tocar l'interruptor làser o posar la mà a l'extrem de la cua del tub làser.

3. Si us plau, observeu atentament el nivell d'aigua per evitar que es desbordeixi.

4. Si us plau, utilitzeu aigua destil·lada per evitar que les impureses afectin l'efecte de refrigeració per aigua.






12. Afegiu aigua manualment

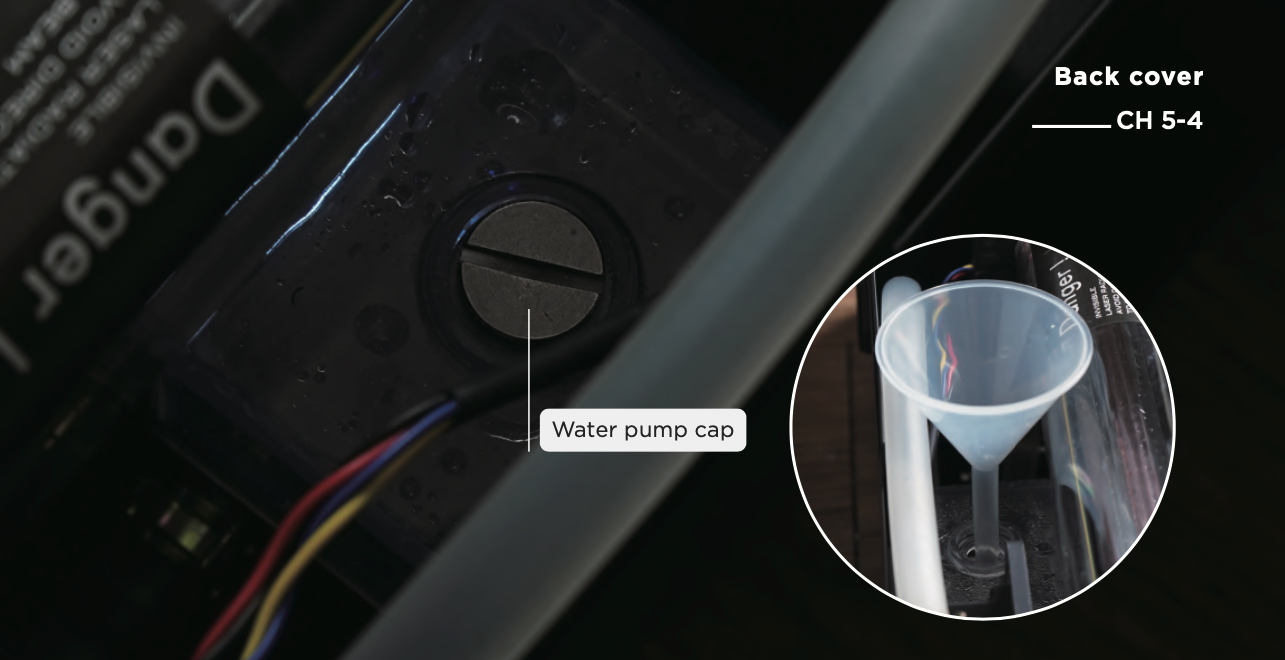

Utilitzeu la clau de doble cap per obrir el tap de la bomba d'aigua > Poseu-hi l'embut > Ompliu la bomba d'aigua amb aigua destil·lada.



13. Torneu a estrènyer el tap de la bomba d'aigua

Repetiu els passos 9 ~ 12 fins que el nivell de la bomba d'aigua arribi al 80% i el nivell d'aigua ja no baixi a causa de l'addició al tub làser, després utilitzeu la clau de doble cap per estrènyer el tap de la bomba d'aigua per completar el procediment de substitució del tub làser.

⚠️
1. Massa bombolles d'aire dins del tub làser afectaran l'eficiència de dissipació de calor.
2. Es recomana omplir l'aigua fins a més del 80% o prémer el tub d'aigua quan s'afegeixi aigua, de manera que sigui menys probable que es produeixin bombolles d'aire.
3. Si la bomba d'aigua no es pot activar, poseu-vos en contacte amb el vostre distribuïdor.
4. Després de moure el tub làser, Alineació del camí òptic s'ha de dur a terme.
