Si el camí òptic està desalineat, cal realinear-lo.
Senyals de desalineació del camí òptic:
1. els patrons gravats seran més profunds o més suaus en una determinada direcció
2. la secció de tall no és vertical després del tall.
Elements de preparació:

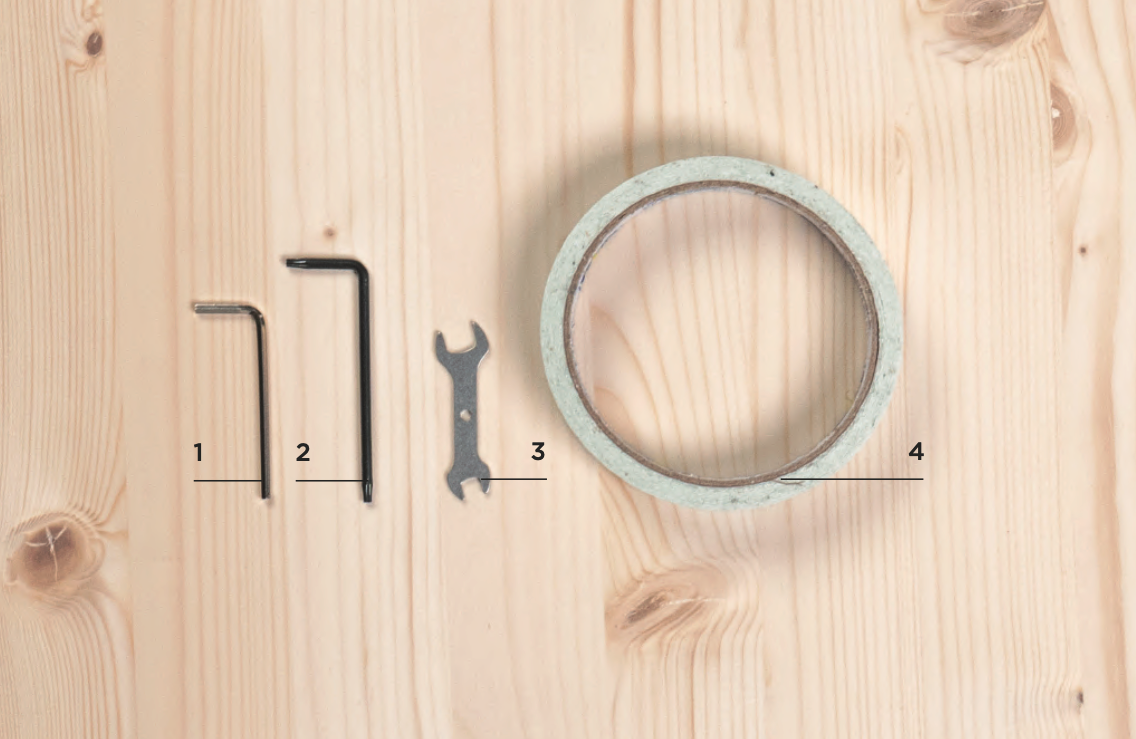

Inclòs a la caixa d'accessoris:
1 | Clau hexagonal de 2,5 mm
2 | Tornavís Torx
3 | Clau de doble cap
4 | Cinta adhesiva de doble cara

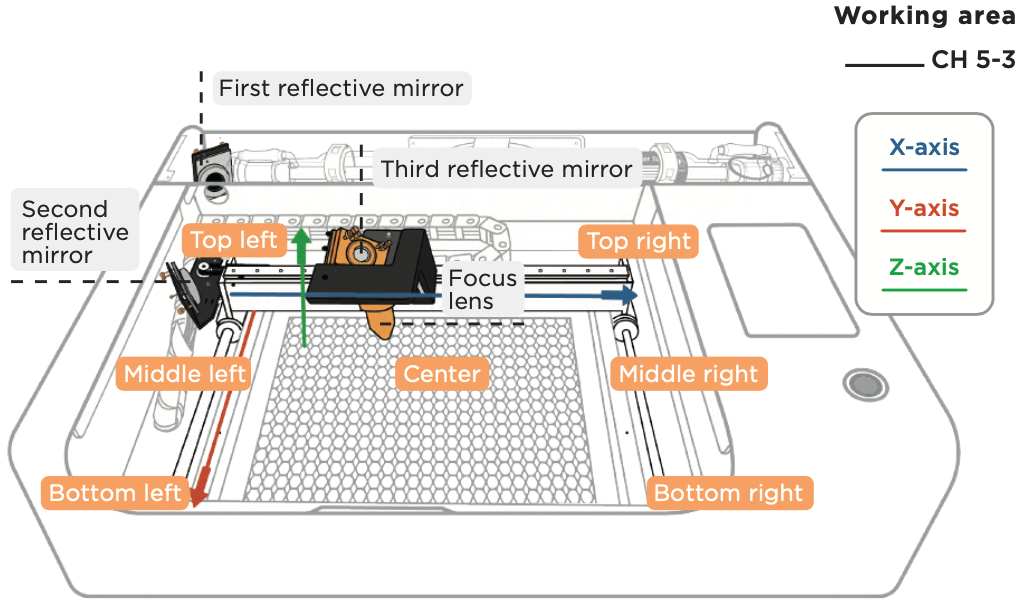

Instruccions d'alineació:
1. La direcció de l'eix Y està relacionada amb el primer mirall reflector. Després d'ajustar correctament el primer mirall reflector, el punt làser obtingut a la posició inferior esquerra ha de coincidir amb el que s'obté a la posició superior esquerra. Quan s'ajusti el primer mirall reflector, col·loqui la cinta adhesiva de doble cara al segon mirall reflector.
2. La direcció de l'eix X està relacionada amb el segon mirall reflector. Després d'ajustar el segon mirall reflector, el punt làser obtingut a la posició central dreta ha de coincidir amb el que s'obté a la posició central esquerra. Quan s'ajusti el segon mirall reflector, col·loqui la cinta adhesiva de doble cara al tercer mirall reflector.
3. La direcció de l'eix Z està relacionada amb el tercer mirall reflector. Després d'ajustar el tercer mirall reflector, el punt làser hauria d'estar al centre de la sortida del làser. Quan s'ajusti el tercer mirall reflector, col·loqui la cinta de doble cara a la sortida del làser.
1. No obri la coberta de la porta quan s'estigui emetent el pols làser, en cas contrari, el làser no emetrà llum a causa del mecanisme de protecció.
2. Quan s'alineï el camí òptic, la "Potència" es pot configurar a x0.50 a la pàgina "MANTENIR" per evitar que el punt làser sigui massa gran per jutjar amb precisió la direcció de desplaçament del punt làser. Quan s'hagi completat l'alineació, la "Potència" s'ha de restaurar a la configuració de potència original de x1.00 per evitar una potència insuficient durant l'ús.
3. Si hi ha un soroll de crepitació anormal en iniciar el pols làser, desconnecteu l'alimentació i deixeu d'utilitzar-lo immediatament. 【Resolució de problemes】 No hi ha sortida de feix làser.
4. Utilitzeu el tornavís Torx per treure els 6 cargols de la coberta posterior i, a continuació, retireu la coberta posterior.
5. Atès que hi ha fixadors de rosca a les femelles dels cargols d'ajust del mirall de fixació del primer i segon mirall reflector, es suggereix deixar caure una petita quantitat d'alcohol sobre aquestes femelles per suavitzar els fixadors de rosca abans de girar les femelles.
Instruccions en vídeo
Passos d'alineació:
Tub làser
Objectiu: Per confirmar que el punt làser es troba al primer mirall reflector.
Mètode:

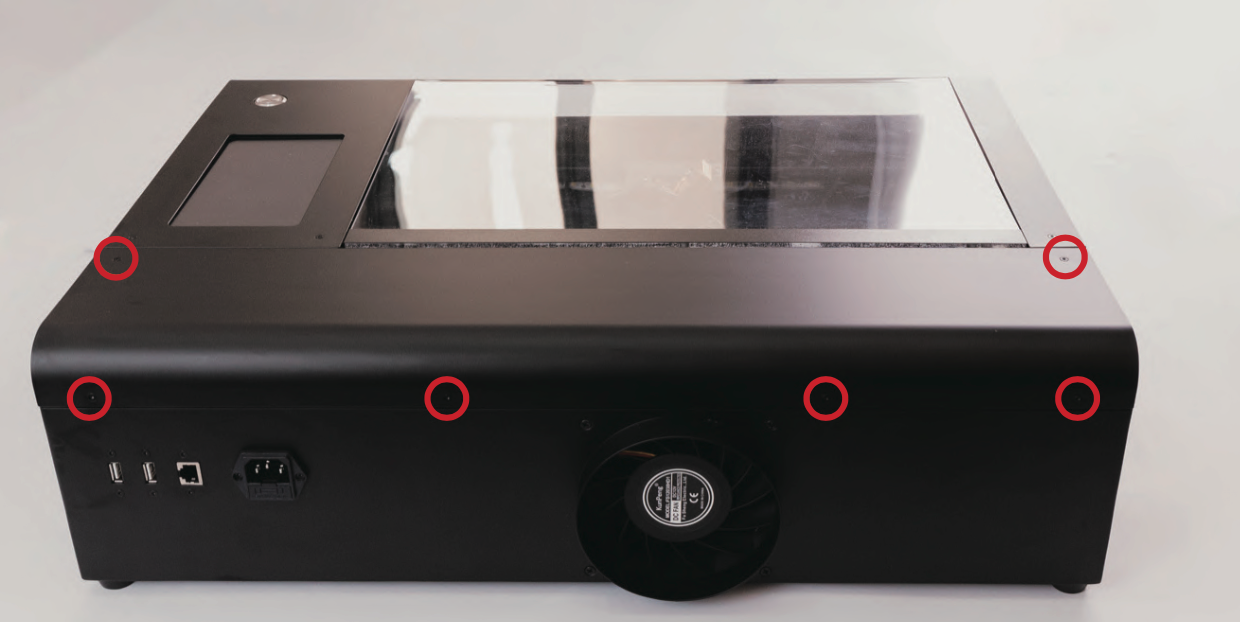

1. Traieu la coberta posterior: Utilitzeu un tornavís Torx per treure els 6 cargols de la coberta posterior i, a continuació, retireu la coberta posterior.
2. Enganxeu la cinta: Agafeu un tros de cinta de doble cara i enganxeu-la al marc metàl·lic rodó del primer mirall reflector.

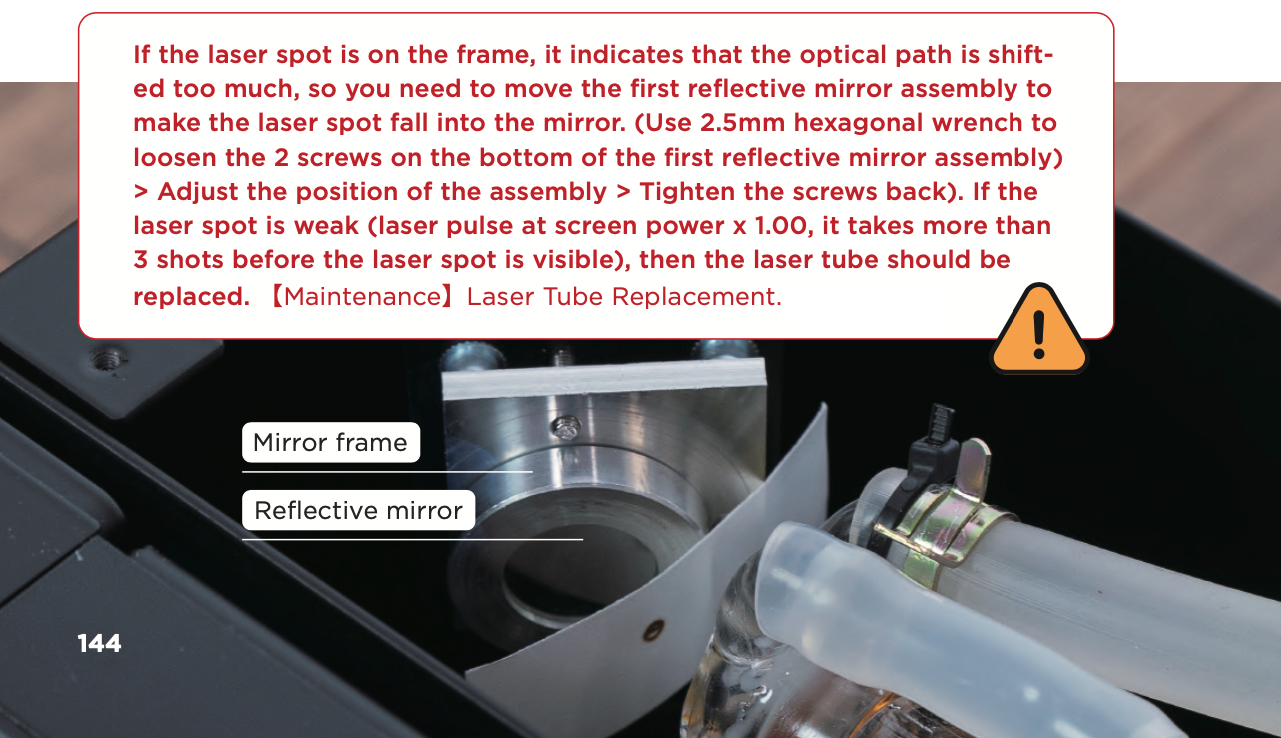

Obteniu el punt làser al primer mirall reflector: Tanqueu la coberta de la porta > Feu clic a "MANTENIR" a la pantalla > Feu clic a "Pols làser" > Obriu la coberta de la porta > Assegureu-vos que el punt làser es troba dins del mirall, evitant el marc del mirall.
Primer mirall reflector
Objectiu: Fer que el punt inferior esquerre coincideixi amb el punt superior esquerre.
Mètode:

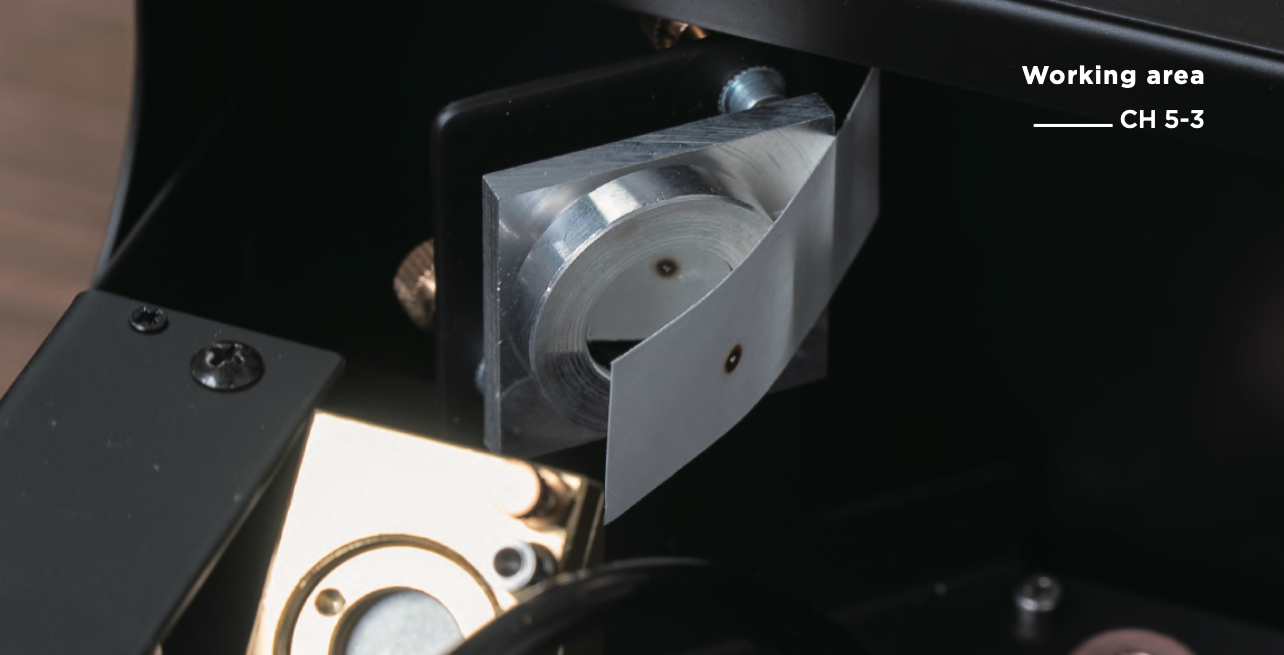

Allibereu els motors i enganxeu la cinta: Feu clic a "MANTENIR" de la màquina per finalitzar la posició d'origen > Feu clic a "Motors" > Agafeu un tros de cinta adhesiva de doble cara i enganxeu-la al marc metàl·lic del segon mirall reflector.
Obtenir el punt làser superior esquerre: Moveu manualment el capçal làser a la part superior esquerra > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu la posició del punt làser posició. Cal observar com es mou el següent punt làser (inferior esquerre).
Obtenir el punt làser inferior esquerre: Moveu manualment el capçal làser a la part inferior esquerra > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu si la part inferior i superior esquerra se superposen a la mateixa posició i eviteu el marc del mirall reflector. Com es mostra a la imatge de dalt. Si els punts làser no se superposen completament, ajusteu el cargol d'ajust del mirall darrere del primer mirall reflector segons la direcció del moviment del punt làser, de manera que la posició del punt làser inferior esquerre es desplaci a la posició del punt làser superior esquerre.
Ajustar el primer mirall reflector: Deixeu caure una petita quantitat d'alcohol a la
femella per suavitzar el fixador de rosca > Utilitzeu una clau de doble cap per afluixar la femella sense girar el cargol d'ajust del mirall > Estrenyeu o afluixeu el cargol d'ajust del mirall segons la direcció del moviment del punt làser (direcció de control explicada més endavant) > Repetiu els passos 2, 3, 4 fins que el punt làser inferior esquerre se superposi amb el punt làser superior esquerre (si ja no podeu determinar la direcció del moviment del punt làser, heu de tornar a aplicar la cinta adhesiva de doble cara) > Després d'acabar l'ajust, estrenyeu la femella sense girar el cargol d'ajust del mirall.
Després de confirmar que els punts inferiors i superiors esquerres coincideixen i eviten el marc del mirall reflector, ajusteu el segon mirall reflector.

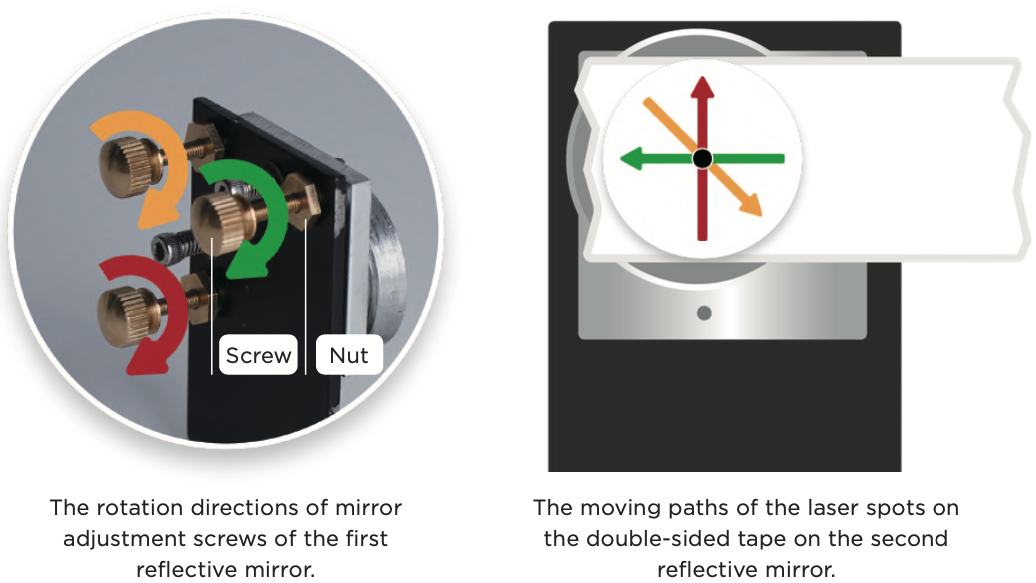

Estrènyer o afluixar el cargol equival a ajustar l'angle del mirall reflector.
-
Quan gireu el cargol groc, els enllaços dels cargols vermell i verd es poden considerar com l'eix de rotació.
En estrènyer el cargol groc (en sentit horari), podeu pensar en empènyer el mirall des de la part superior esquerra amb el vermell i el verd com a eix, i el punt làser es desplaçarà cap avall a la part inferior dreta. En afluixar el cargol groc (en sentit antihorari), podeu pensar en el vermell i el verd com a eix per moure el mirall cap enrere a la part superior esquerra, i el punt làser es desplaçarà cap amunt a la part superior esquerra. -
Quan gireu el cargol verd, podeu pensar en l'enllaç dels cargols groc i vermell com a eix de rotació.
En estrènyer el cargol verd (en sentit horari), podeu pensar en el groc i el vermell com a eix per empènyer el mirall des de la part superior dreta, i el punt làser es desplaçarà cap a l'esquerra. En afluixar el cargol verd (en sentit antihorari), podeu pensar en el groc i el vermell com a eix per moure el mirall cap enrere a la part superior dreta, i el punt làser es desplaçarà cap a la dreta. -
Quan gireu el cargol vermell, penseu en l'enllaç dels cargols groc i verd com a eix de rotació.
En estrènyer el cargol vermell en sentit horari, podeu pensar en el groc i el verd com a eix per empènyer el mirall des de la part inferior esquerra, i el punt làser es desplaçarà cap amunt. Si afluixeu el cargol vermell (en sentit antihorari), podeu pensar en el groc i el verd com a eix per moure el mirall cap enrere a la part inferior esquerra, i el punt làser es desplaçarà cap avall.
Segon mirall reflector
Objectiu: Per fer que el punt dret del mig coincideixi amb el punt esquerre del mig. Mètode:

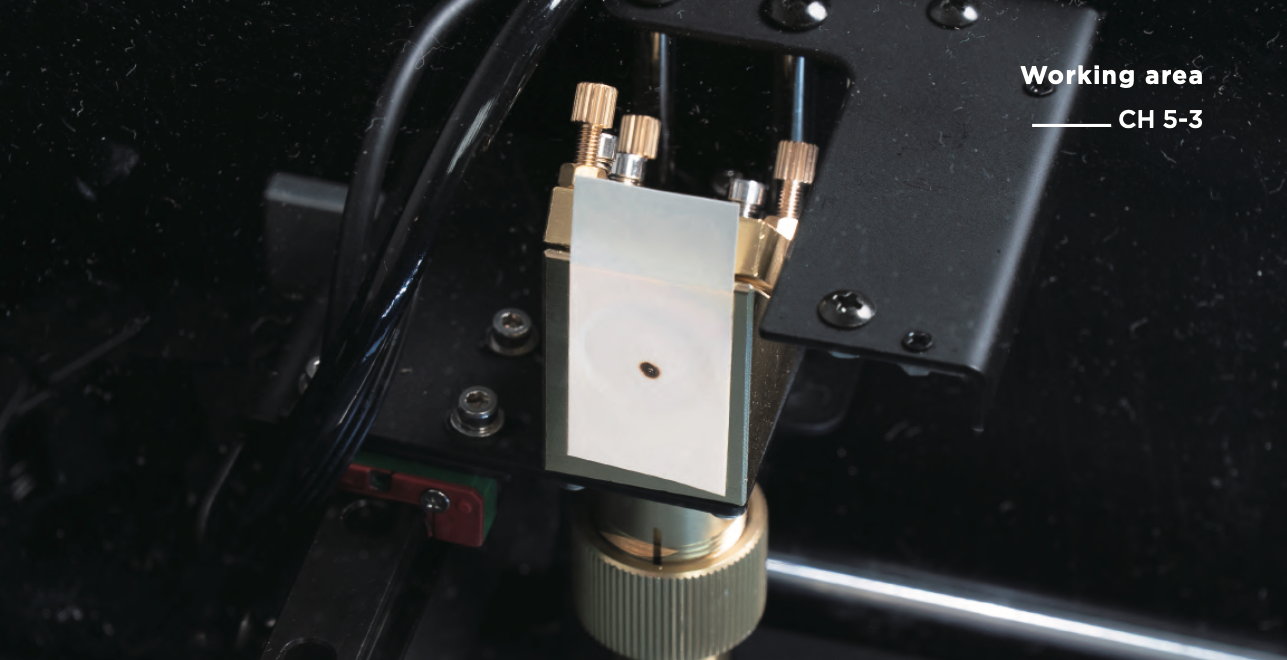

1. Enganxeu la cinta: Agafeu un tros de cinta de doble cara i enganxeu-la al marc marc metàl·lic del tercer mirall reflector.
2. Obteniu el punt làser del mig esquerre: Moveu el capçal làser al mig esquerre
manualment > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu la posició del punt làser. Heu d'observar com es mou el següent punt làser (central).
3. Obteniu el punt làser central: Moveu el capçal làser al centre manualment > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu si el centre i l'esquerra mitjana se superposen a la mateixa posició. Heu d'observar com es mou el següent punt làser (dreta mitjana).
4. Obteniu el punt làser dret mitjà: Moveu el capçal làser manualment cap al mig dret > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu si els punts se superposen a la mateixa posició. Si no estan completament superposats, ajusteu el cargol d'ajust del mirall darrere del segon mirall reflector segons la direcció del moviment del punt làser, de manera que la posició del punt làser del mig dret es mogui a la posició del punt làser del mig esquerre.

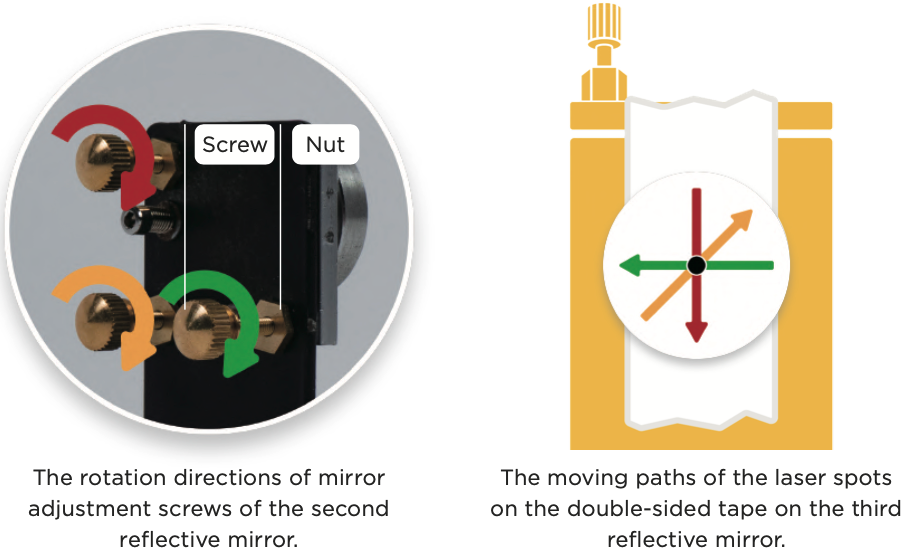

5. Ajusteu el segon mirall reflector: Deixeu caure una petita quantitat d'alcohol sobre la femella per suavitzar el fixador de rosca > Utilitzeu una clau de doble cap per afluixar la femella sense girar el cargol d'ajust del mirall > Estrenyeu o afluixeu el cargol d'ajust del mirall segons la direcció del moviment del punt làser (la direcció de control s'explica més endavant) > Repetiu els passos 2, 4 i 5 fins que el punt làser del mig dret se superposi amb el punt làser del mig esquerre (si ja no podeu jutjar la direcció del moviment del punt làser, cal tornar a aplicar la cinta de doble cara) > Després d'acabar l'ajust, estrenyeu la femella sense girar el cargol d'ajust del mirall.
6. Confirmeu que els punts del mig dret i del mig esquerre se superposen: Agafeu un tros de cinta de doble cara i poseu-la al marc daurat del tercer mirall reflector > Repetiu els passos 2 i 4 per confirmar la superposició dels punts del mig dret i del mig esquerre i eviteu el marc del mirall reflector, després ajusteu amb precisió la posició del conjunt del capçal làser de manera que el punt superposat estigui situat a la línia perpendicular del marc metàl·lic rodó (àrea de línia sòlida negra a la figura).

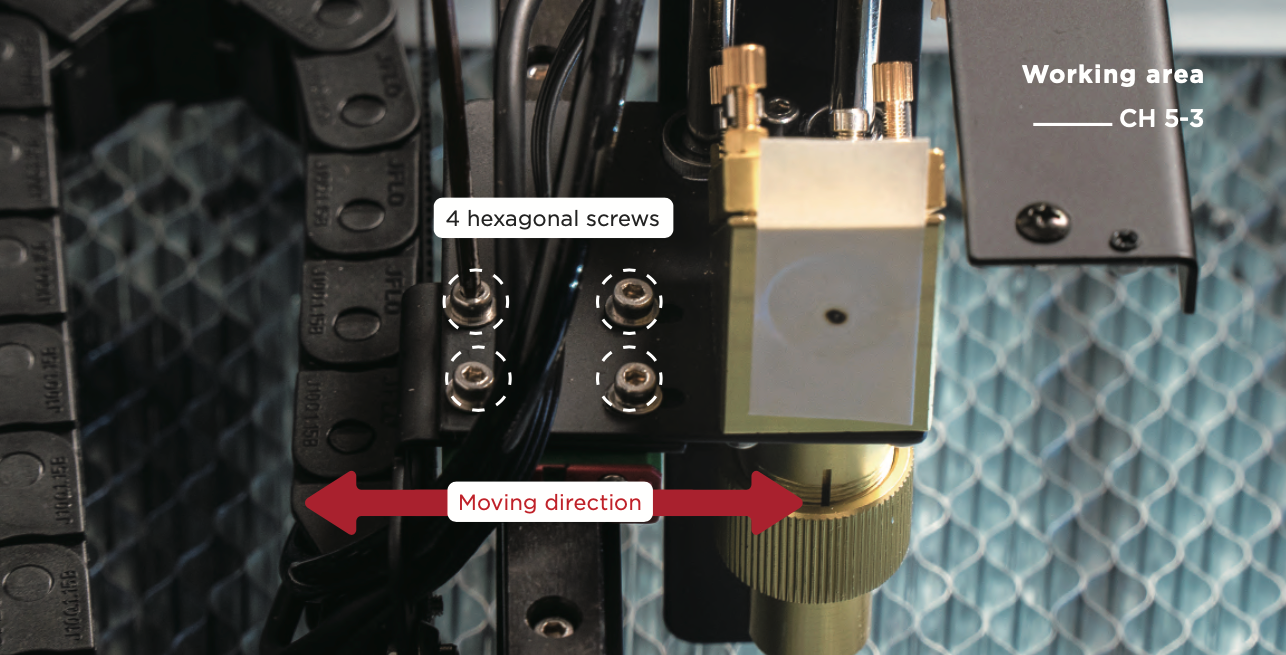

7. Ajusteu amb precisió la posició del conjunt del capçal làser: Utilitzeu una clau hexagonal de 2,5 mm per afluixar els 4 cargols hexagonals del carril lineal de l'eix X que subjecten el conjunt del capçal làser al seu lloc > Moveu el capçal làser cap endavant o cap enrere segons la posició del punt > Estrenyeu aproximadament els 4 cargols > Moveu manualment el capçal làser al centre > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Confirmeu que el punt es troba a la línia perpendicular > Moveu el capçal làser a la part davantera del xassís > Feu clic a "Càmera" i assegureu-vos que les vores superior i inferior de la càmera estiguin paral·leles al xassís de la màquina > Fixeu els 4 cargols hexagonals del conjunt del capçal làser. Després de confirmar que els punts del mig dret i del mig esquerre es troben a la línia perpendicular del marc metàl·lic rodó, podeu ajustar el tercer mirall reflector.
Tercer mirall reflector
Objectiu: Per fer que el punt làser colpegi el centre de la sortida del làser.
Mètode:

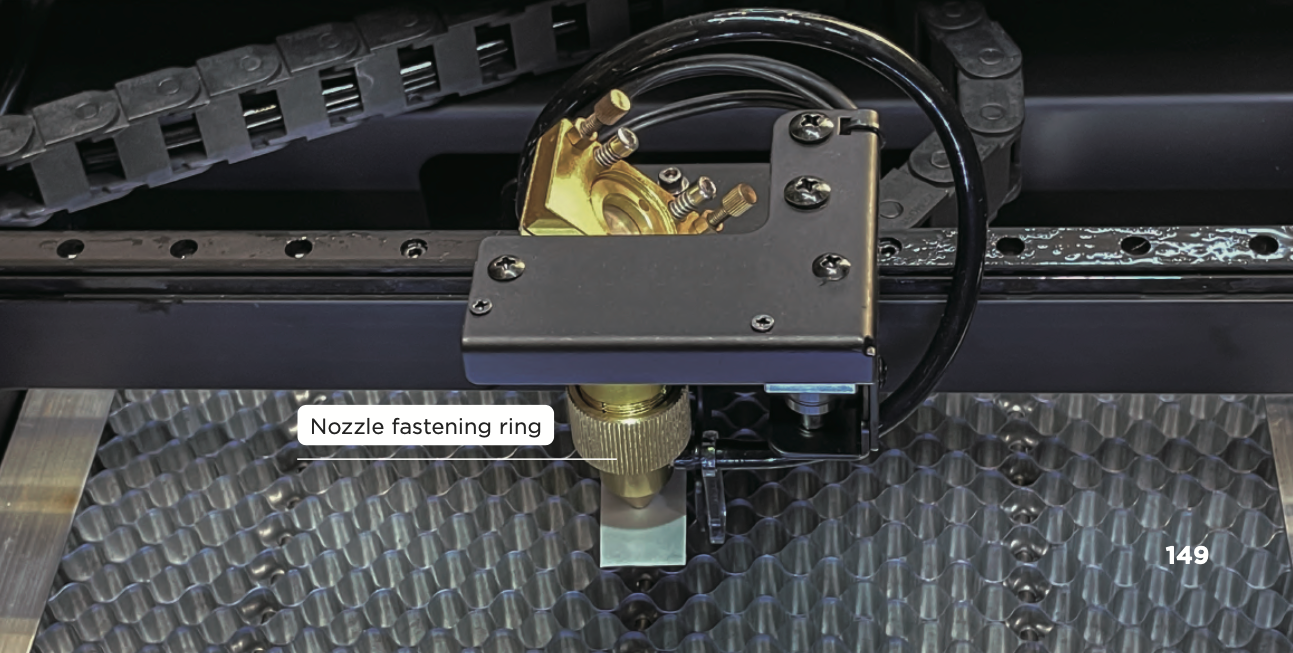

1. Ajusteu l'alçada del capçal làser: Traieu l'anell de fixació de la tovera daurada > Ajusteu l'alçada del capçal làser de manera que la sonda de focus toqui la taula de bresca > Gireu la sonda de focus cap enrere > Estrenyeu l'anell de fixació de la tovera daurada.

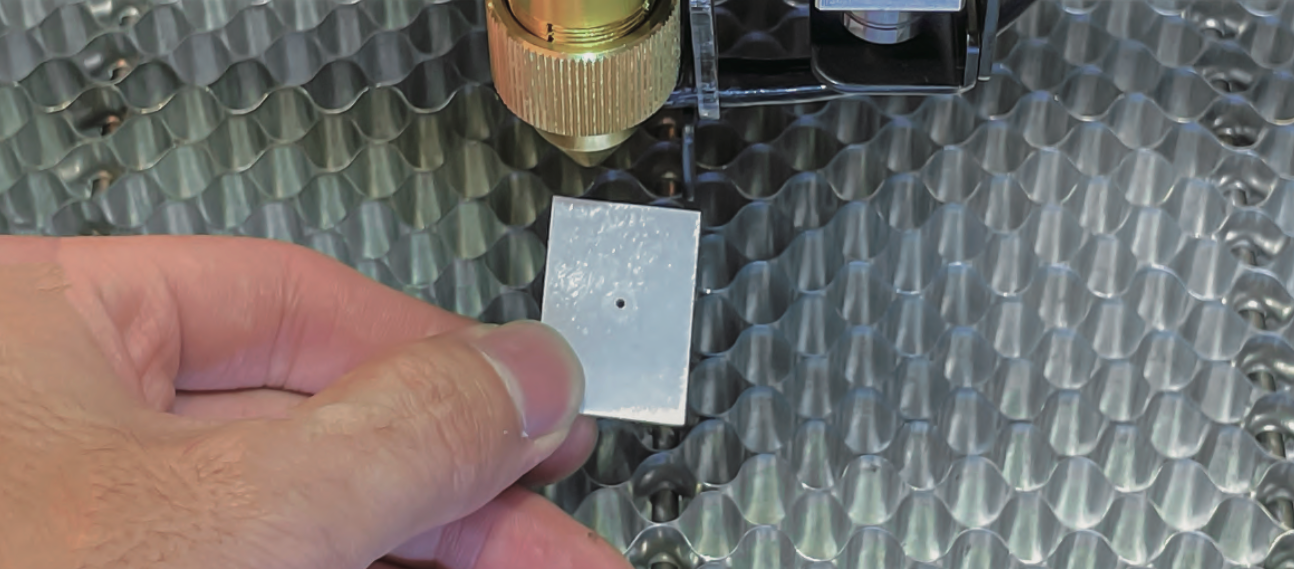

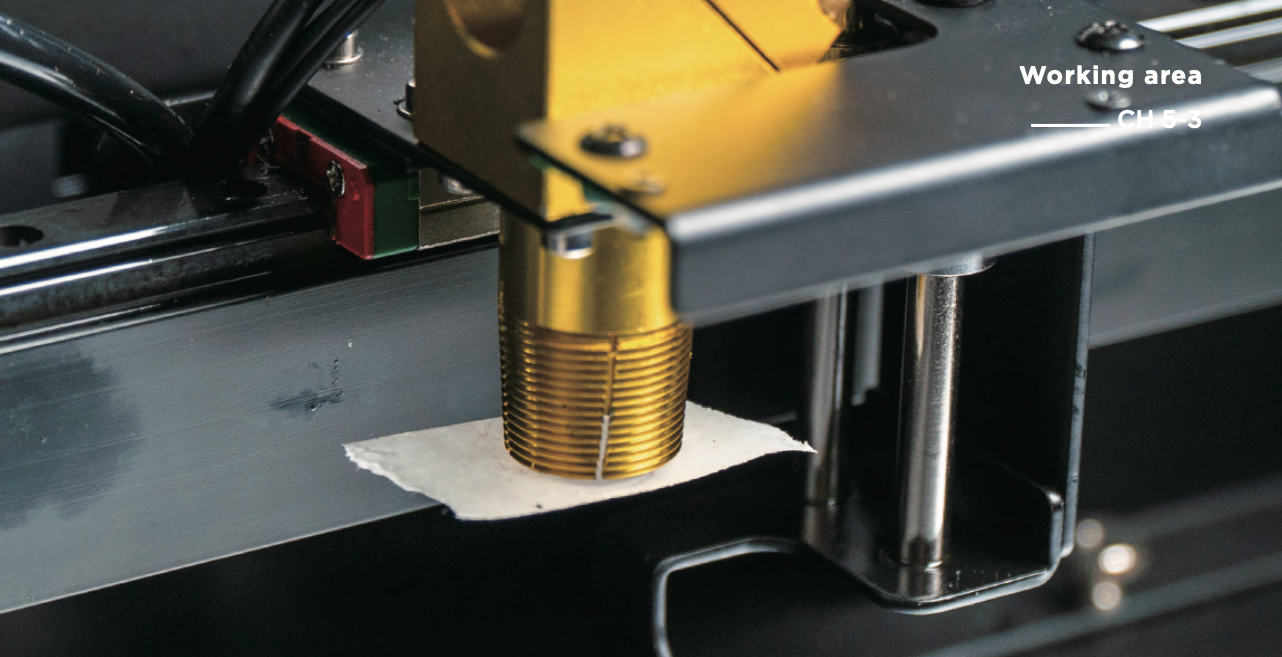

2. Enganxeu la cinta: Agafeu un tros de cinta de doble cara i poseu-la a la sortida del capçal làser > Premeu suaument la cinta de doble cara per fer un cercle d'indentació de la sortida del capçal làser a la superfície adhesiva de la cinta.
3. Obteniu el punt làser central: Moveu manualment el capçal làser al centre > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Assegureu-vos que el punt làser es troba al centre de la sortida del làser. Si no es troba al centre del cercle, haureu d'ajustar el cargol d'ajust del mirall darrere del tercer mirall reflector segons la posició del punt.
4. Ajusteu el tercer mirall reflector: Utilitzeu una clau de doble cap per afluixar la femella sense girar el cargol d'ajust del mirall > Estrenyeu o afluixeu el cargol d'ajust del mirall segons la direcció del moviment del punt làser (la direcció de control s'explica més endavant) > Repetiu els passos 3 i 4 fins que el punt làser caigui al centre de la sortida del feix (si ja no podeu jutjar la direcció del moviment del punt làser, haureu de tornar a aplicar la cinta de doble cara) > Després d'acabar l'ajust, estrenyeu la femella sense girar el cargol d'ajust del mirall.

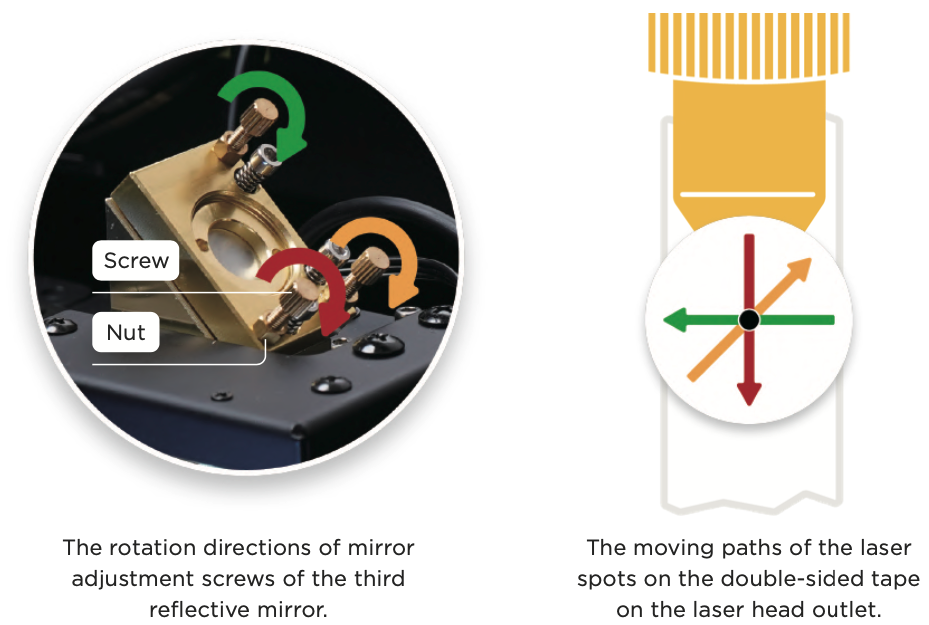

El mètode d'ajust és diferent del primer i segon mirall reflector, perquè la posició del suport sota el tercer mirall reflector és fixa, de manera que quan s'estreny el cargol, el suport no es mourà, però el mirall reflector serà expulsat.
- Quan gireu el cargol groc, l'enllaç del cargol vermell i verd es pot considerar l'eix de rotació.
Estrenyent el cargol groc (en sentit horari), podeu pensar en moure el mirall cap enrere a la part superior dreta amb el vermell i el verd com a eix, i el punt làser es mourà cap a la part superior dreta. Afluixant el cargol groc (en sentit antihorari), podeu pensar en el vermell i el verd com a eix per empènyer el mirall des de la part superior dreta, i el punt làser es mourà cap a la part inferior esquerra.
- Quan gireu el cargol verd, l'enllaç del cargol groc i vermell es pot considerar l'eix de rotació.
Estrenyent el cargol verd (en sentit horari), podeu imaginar que moveu el mirall cap enrere a la part superior esquerra amb el groc i el vermell com a eix, i el punt làser es mourà cap a l'esquerra. Afluixant el cargol verd (en sentit antihorari), podeu imaginar el groc i el vermell com a eix per empènyer el mirall reflector des de la part superior esquerra, i el punt làser es mourà cap a la dreta.
- Quan gireu el cargol vermell, l'enllaç del cargol groc i verd es pot considerar l'eix de rotació.
Estrenyent el cargol vermell (en sentit horari), podeu imaginar que moveu el mirall cap enrere a la part inferior dreta amb el groc i el verd com a eix, i el punt làser es mourà cap avall. Afluixant el cargol vermell (en sentit antihorari), podeu imaginar el groc i el verd com a eix per empènyer el mirall reflector des de la part inferior esquerra, i el punt làser es mourà cap amunt.
Després de completar els ajustos anteriors, podeu assegurar que la sortida del feix làser sigui uniforme a qualsevol ubicació de l'àrea de treball per aconseguir els requisits de treball normals. Torneu a realitzar la "Calibració de la càmera" abans d'utilitzar-la. 【Tutorial de Beam Studio】 Calibració de la càmera.
Si es requereix estrictament la verticalitat de la sortida del feix làser, podeu ajustar encara més la verticalitat del camí òptic.
Ajust avançat:
La verticalitat del camí òptic (ajust selectiu)
Objectiu: Per ajustar els punts làser obtinguts de l'anell de fixació de la tovera daurada i de la sortida del capçal làser al centre dels cercles.
Mètode:
1. Enganxeu la cinta: Agafeu un tros de cinta de doble cara i enganxeu-la plana al marc daurat
del tercer mirall reflector.
2. Obteniu el punt làser central: Moveu el capçal làser al centre manualment > Tanqueu la
coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta.

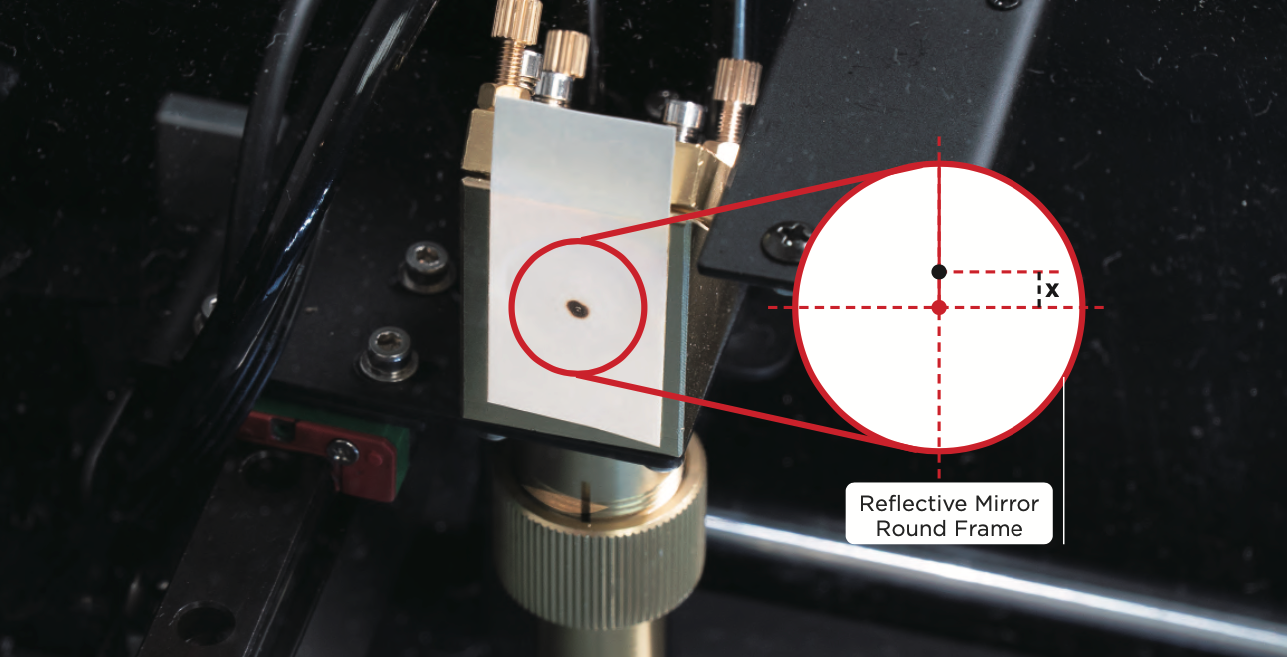

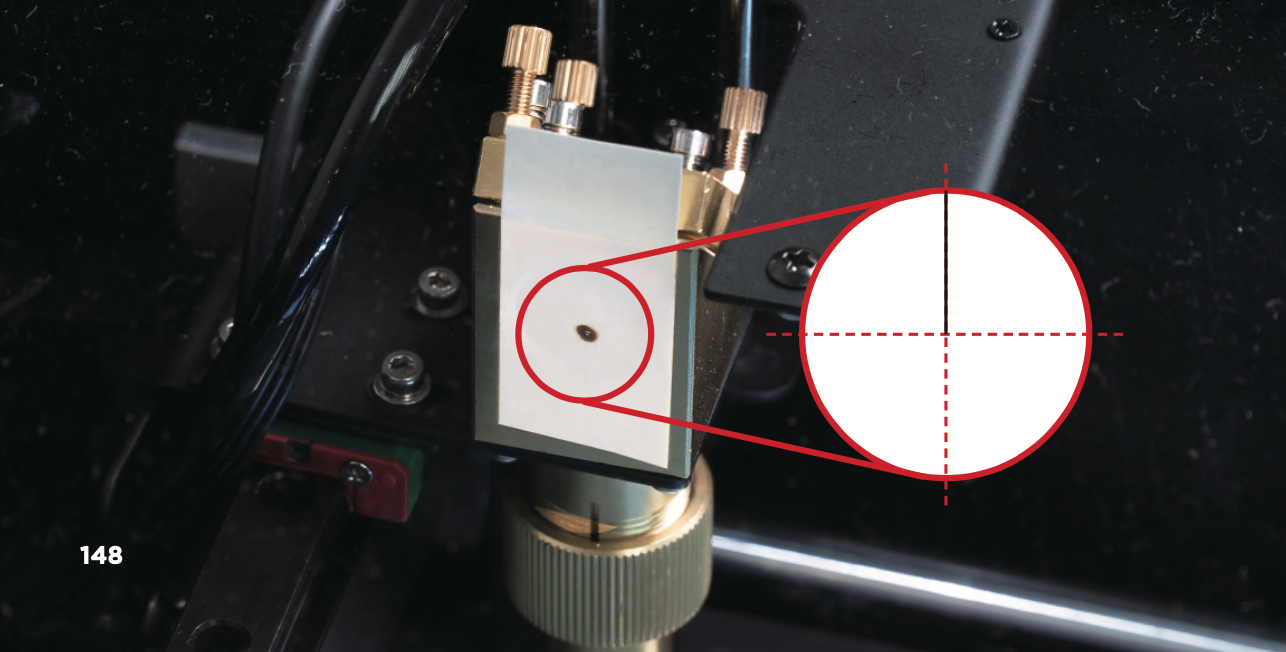

3. Mesureu el valor de desplaçament del centre: Mesureu la distància entre el centre del
punt i el centre del marc, x (mm). El punt làser hauria d'estar situat a la part superior de la línia perpendicular del marc metàl·lic (com es mostra a la imatge de dalt). Si la posició és incorrecta, si us plau, contacteu amb el vostre distribuïdor.

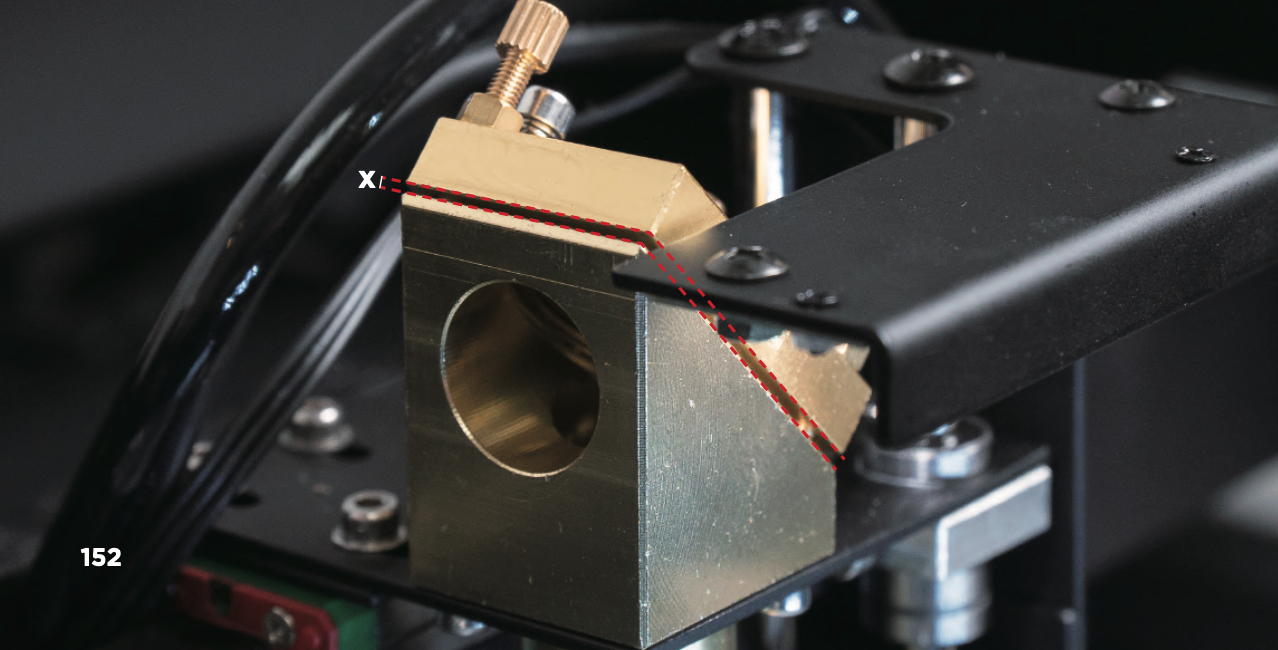

4. Moveu el tercer mirall reflector: Afluixeu la femella, utilitzeu una clau de doble cap per afluixar la femella que subjecta el cargol d'ajust del mirall > Ajusteu els 3 cargols d'ajust del mirall de manera que el tercer mirall reflector i el suport triangular del mirall estiguin paral·lels i tinguin un espai de x (mm) (com es mostra a continuació).
5. Traieu la taula de bresca: Moveu el capçal làser a la part superior esquerra del rang de treball > Arribeu a la part davantera de la màquina, aixequeu la taula de bresca i traieu-la.
6. Ajusteu el tercer mirall reflector: Consulteu el mètode del "tercer mirall reflector" i ajusteu de nou el punt làser al centre de la sortida del làser.
7. Enganxeu la cinta: Desenrosqueu l'anell de fixació de la tovera daurada i traieu el capçal làser > Agafeu un tros de cinta de doble cara i enganxeu-la plana al sòcol del capçal làser, premeu suaument la cinta de doble cara perquè hi hagi una marca del sòcol al costat adhesiu de la cinta de doble cara.
8. Obteniu el punt làser central: Moveu manualment el capçal làser al centre > Tanqueu la coberta de la porta > Feu clic a "Pols làser" > Obriu la coberta de la porta > Observeu la posició del punt i moveu el tercer mirall reflector segons correspongui.

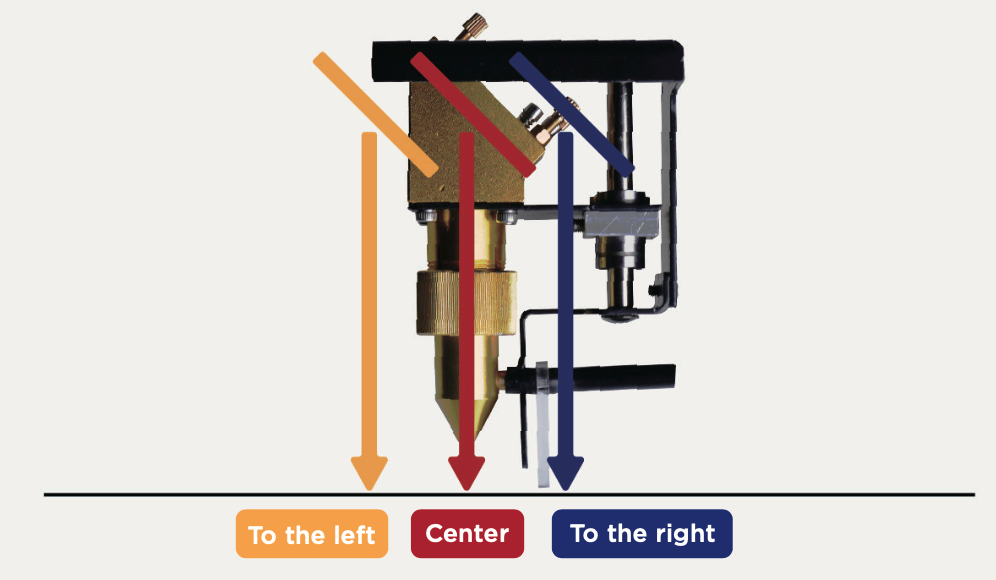

9. Moveu el tercer mirall reflector (com es mostra a continuació):
a. El punt làser està al centre del sòcol del capçal làser, la qual cosa significa que el camí òptic és vertical i no cal ajustar-lo.
b. Si el punt està a la dreta, reduïu l'espai paral·lel del mirall reflector i afluixeu els 3 cargols d'ajust del mirall mitja volta, després repetiu els passos 6-9 fins que el punt estigui al centre del sòcol del capçal làser.
c. Si el punt està a l'esquerra, augmenteu l'espai paral·lel del mirall reflector i estrenyeu els 3 cargols d'ajust del mirall mitja volta, després repetiu els passos 6-9 fins que el punt estigui al centre del sòcol del capçal làser.
Després de completar l'ajust, executeu primer "Calibrar càmera" i després utilitzeu la vista prèvia de la càmera. 【Tutorial de Beam Studio】Calibratge de la càmera.
