L'enfocament i el calibratge precisos poden fer que la unió de les imatges de previsualització sigui més precisa i que la posició de gravat sigui consistent amb la posició de previsualització.
Elements de prova:
1. Confirmar el pla d'enfocament correcte:

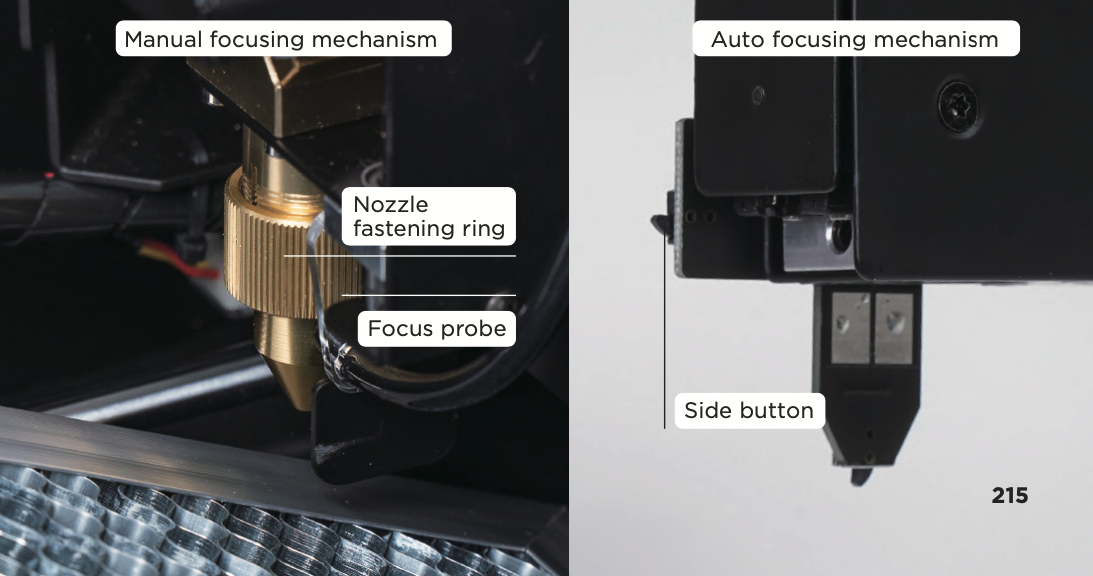

Enfocament manual: Quan la sonda d'enfocament està baixada, ha de tocar la superfície del material de gravat, i cada vegada que es canvia el material de diferent gruix, cal ajustar l'alçada
del capçal làser per assegurar l'enfocament correcte.
Autoenfocament: Feu doble clic al botó lateral del complement d'autoenfocament
sobre el material de gravat per permetre que el capçal làser arribi automàticament al pla d'enfocament correcte. Quan es grava, si l'enfocament no és correcte, el feix làser serà més gruixut que el feix làser amb l'enfocament correcte.
Per a les màquines amb el complement d'Autoenfocament instal·lat, consulteu l'enllaç següent per al tutorial - Feu clic aquí

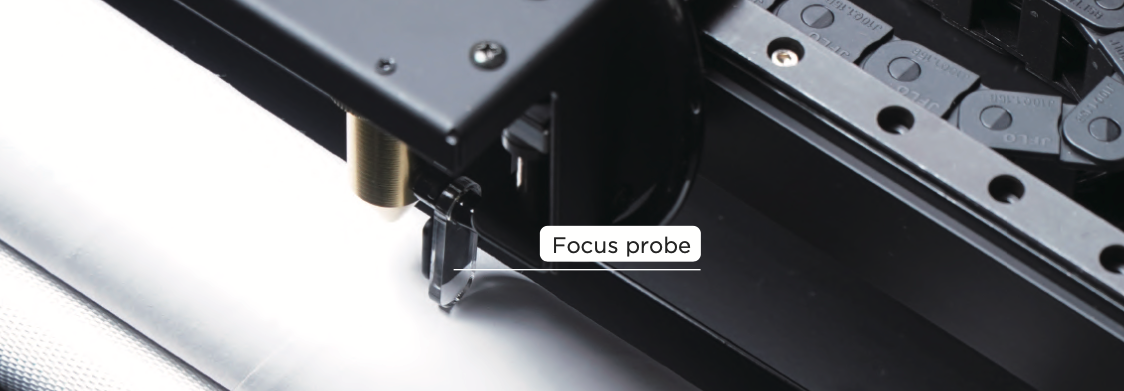

Objecte més gruixut: Quan l'objecte és més gruixut o quan s'utilitza el complement rotatori, la càmera pot capturar el costat de l'objecte, i només els objectes al pla d'enfocament es poden unir, i la imatge desenfocada i la unió imprecisa causades per la diferència d'alçada són normals. Assegureu-vos d'enfocar la superfície del material de gravat i el punt més alt del material de gravat quan utilitzeu el complement rotatori.

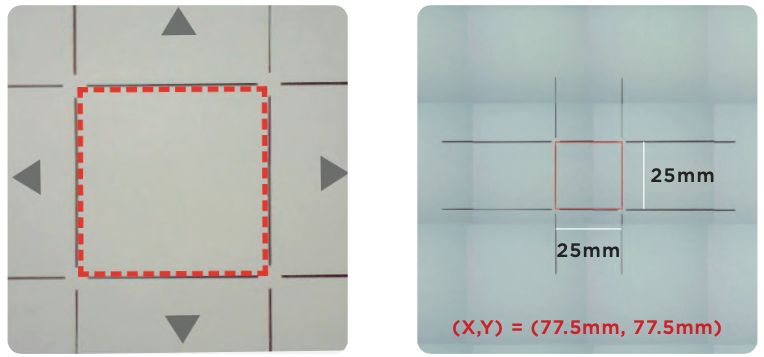

2. Calibratge complet de la càmera (imatge esquerra):
Després d'exposar-se a xocs i vibracions del transport, alineació del camí òptic i restabliment de fàbrica, etc., cal tornar a calibrar-ho tot. Els passos de calibratge es descriuen a【Tutorial de Beam Studio】Pas 2 .
Hi ha dos objectius de calibratge:
a. El quadrat vermell ha d'estar situat al centre de la finestra de calibratge.
b. L'exterior del quadrat vermell ha d'estar alineat amb el quadrat central de les línies de la quadrícula
3. Confirmar el resultat del calibratge (imatge dreta):
Dibuixeu un quadrat a (X,Y) = (77.5mm, 77.5mm) amb una amplada W i una alçada H de 25mm i assegureu-vos que el quadrat se superposi amb el quadrat central de les línies de la quadrícula. Si no encaixa, torneu a enfocar el paper i recalibreu la càmera.
Registres de resolució de problemes:
1. Fitxer d'imatge: Si encara hi ha una discrepància entre el resultat i la posició de previsualització després d'utilitzar un fitxer SVG i confirmar el pla d'enfocament correcte i el calibratge precís de la càmera, proporcioneu el fitxer SVG al vostre distribuïdor i deixeu que l'equip d'enginyeria us ajudi.
