Freqüència recomanada / Temporització
2. Després de la substitució del tub làser.
3. Per al manteniment regular, es recomana comprovar una vegada al mes.
4. Tenir problemes per tallar o gravar.
Aquesta pàgina també és aplicable a la sèrie Beambox.

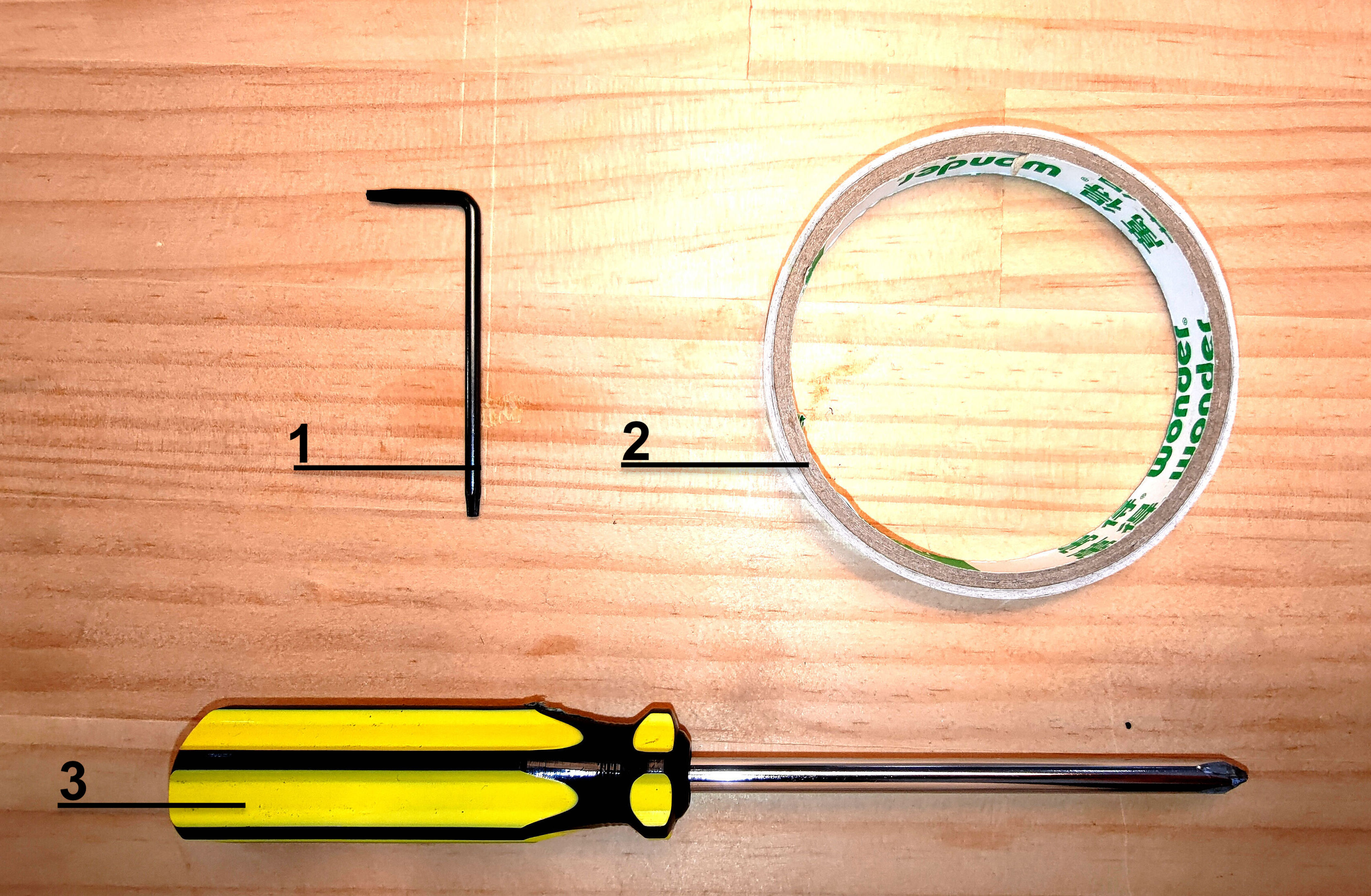

1｜Tornavís Torx (per a Hexa)
2｜Cinta adhesiva de doble cara
3｜Tornavís Phillips (per a Beambox)
Pas 2 - Aprendre a fer un pols
A. Encendre la màquina.
B. Tancar la tapa.
C. Entrar al mode de manteniment i esperar fins que el procés de posicionament estigui fet.
D. Trobar el botó de pols.
E. Una pressió = un pols, dues pressions = dos polsos, i així successivament.
⚠︎ Si us plau, sempre feu polsos quan la tapa de la porta estigui tancada.
Pas 3 - Obrir la tapa posterior
HEXA:
Utilitzeu el tornavís Torx per desenroscar aquests dos cargols als costats de la màquina, i la coberta posterior es podrà obrir després.
Beambox:
Utilitzeu el tornavís Phillips per desenroscar el cargol sobre el ventilador a la part posterior de la màquina, i la coberta posterior es podrà obrir després.
Pas 4 - Apreneu les ubicacions
Si us plau, familiaritzeu-vos amb les ubicacions:
- Primer mirall reflector
- Segon mirall reflector
- Tercer mirall reflector
- 7 ubicacions del llit on es mourà el capçal làser durant la comprovació.
Pas 5 - Netejar tots els miralls i les lents d'enfocament
Si us plau, seguiu les instruccions de l'enllaç a continuació per netejar tots els miralls i lents.
- HEXA: 4-6 Neteja de miralls i lents
- Beambox: 5-4 Neteja de miralls i lents
Pas 6 - Comprovar el punt làser al primer mirall
Aquest pas és per comprovar si el tub làser i la màquina estan en bones condicions.
Visió general del pas:
Pas 6-1 - Col·locar cinta adhesiva i fer polsos
Poseu una cinta de doble cara de dues capes al 1r mirall, tanqueu la coberta posterior, i feu cinc polsos.
Pas 6-2 - Comproveu lla forma del punt a la cinta
La forma ha de ser el més rodona possible, tot i que la primera peça de cinta de doble cara del davant s'hauria de cremar.
Bon exemple
Mals exemples:
Pas 6-3 - Recollir la cinta del primer mirall
Poseu la cinta del 1r mirall sobre un tros de paper. Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 6-4 - Resolució de problemes i informes
Si el vostre punt no és rodó, no és fort o és similar als mals exemples anteriors, augmenteu la potència a x2.0 i comproveu si millora:
-
Si el punt es torna més fort, indica que el tub làser pot haver disminuït, encara podeu acabar el procés amb una potència augmentada o podeu contactar amb el vostre distribuïdor local indicant que el tub pot haver disminuït.
-
Si el punt no es fa més fort o encara té una forma estranya, poseu-vos en contacte amb el vostre distribuïdor local per obtenir més assistència.
(Si us plau, compartiu la foto del resultat del pols al 1r mirall amb el vostre distribuïdor.)
Pas 7 - Comprovar el camí del primer al segon mirall
Aquest pas és per comprovar si el camí està alineat des del 1r mirall fins al 2n mirall.
Visió general del pas:
Pas 7-1 - Crear el primer punt per a la posició superior esquerra
Col·loqueu una cinta de dues capes al 2n mirall i moveu el capçal a la cantonada superior esquerra.
Feu tres polsos per crear el primer punt.

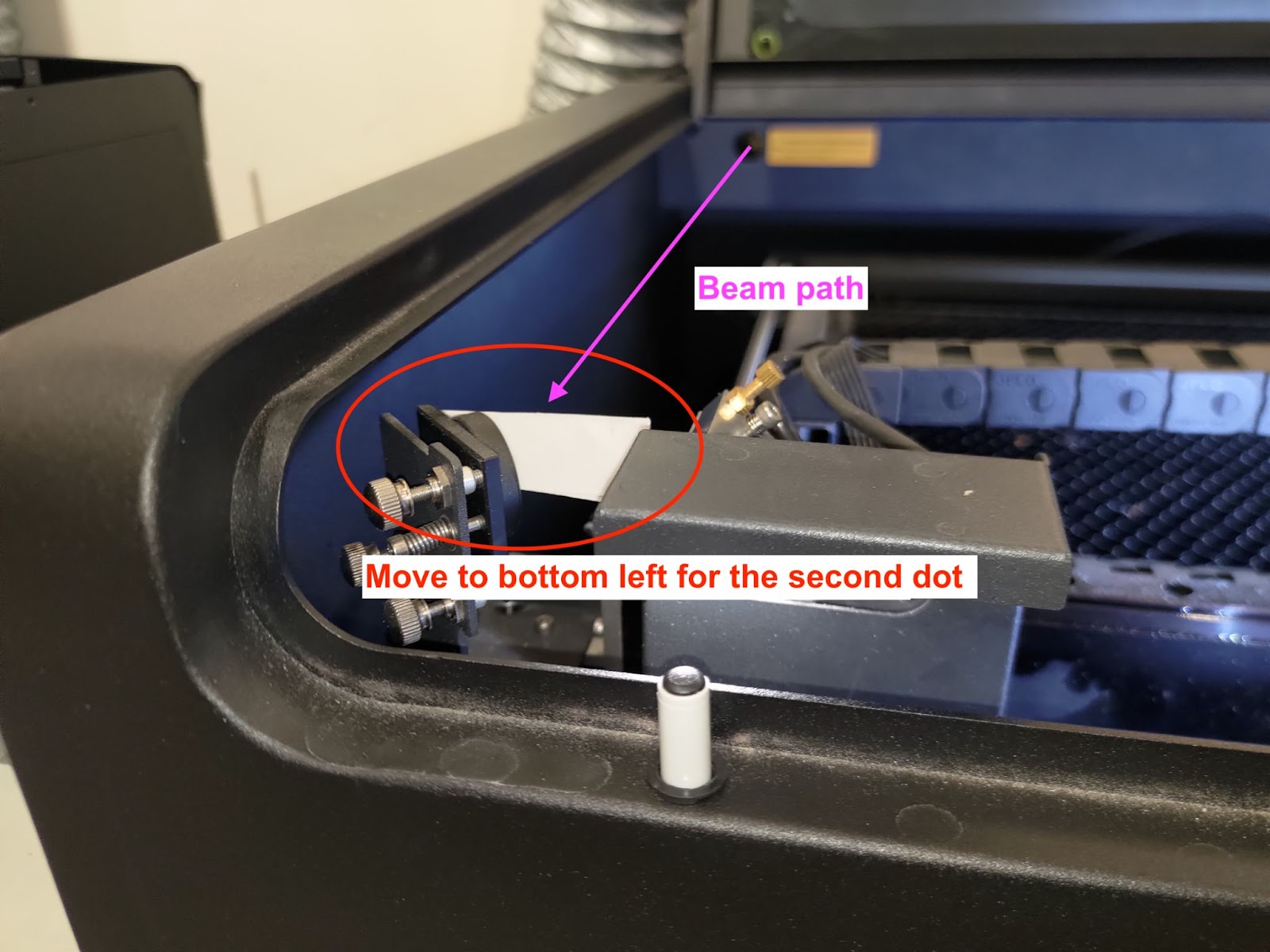

Pas 7-2 - Crear el segon punt per a la posició inferior esquerra
Manteniu la mateixa cinta al 2n mirall i moveu el capçal a la cantonada inferior esquerra.
Feu 3 polsos per crear el segon punt.
Si no hi ha cap punt a la posició inferior esquerra, indica que el camí està desalineat de manera dramàtica.
Si us plau, consulteu l'enllaç per realinear el camí òptic. [4-8 Alineació del camí òptic]

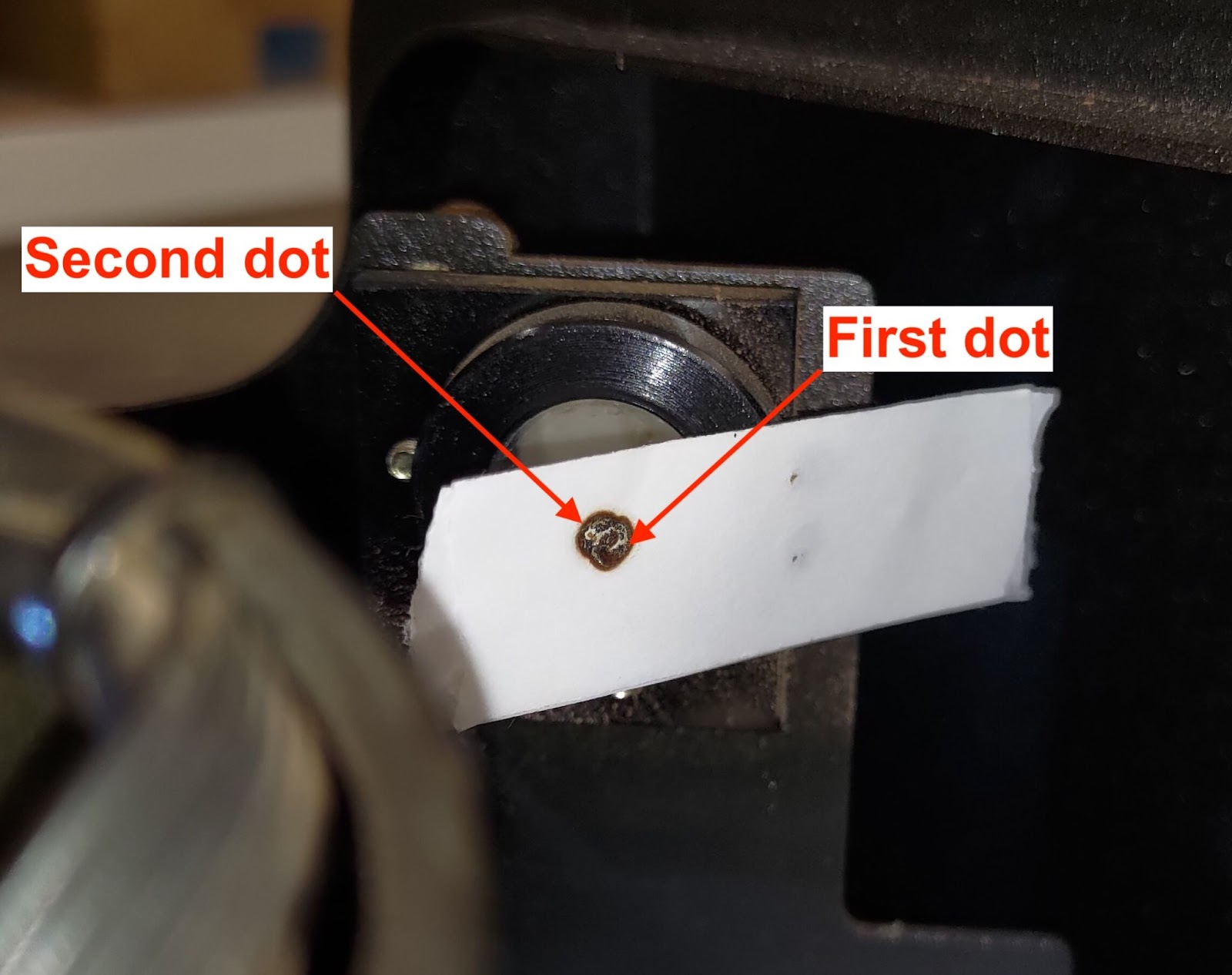

Pas 7-3 - Comproveu si el primer i el segon punt se superposen

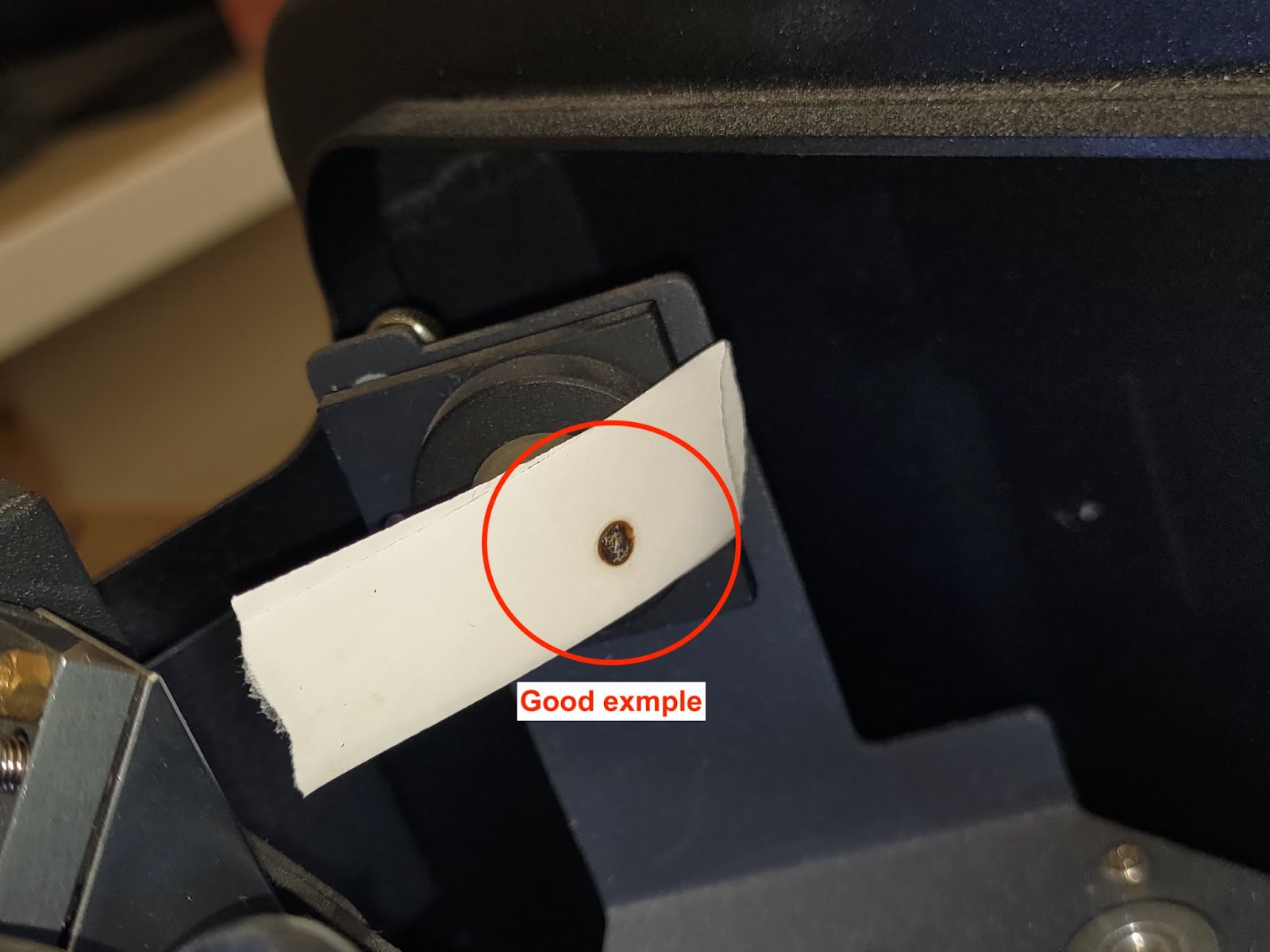

Si els punts se superposen perfectament, com a la foto de sota, indica que el camí està alineat correctament.
Si no se superposen, com als mals exemples de sota, indica que des del 1r mirall fins al 2n mirall, el camí òptic està desalineat i cal ajustar el 1r mirall.
Si us plau, consulteu l'enllaç per realinear el camí òptic. [4-8 Alineació del camí òptic]
Bon exemple:
Mal exemple:
Pas 7-4 - Recollir la cinta del segon mirall
Col·loqueu la cinta del 2n mirall al paper. Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 8 - Comprovar el camí del segon al tercer mirall
Aquest pas és per comprovar si el camí està alineat des del 2n mirall fins al 3r mirall.
Visió general del pas:
Pas 8-1 - Crear el primer punt per a la posició central esquerra
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la posició mitjana-esquerra .
Feu 3 polsos per crear el primer punt.

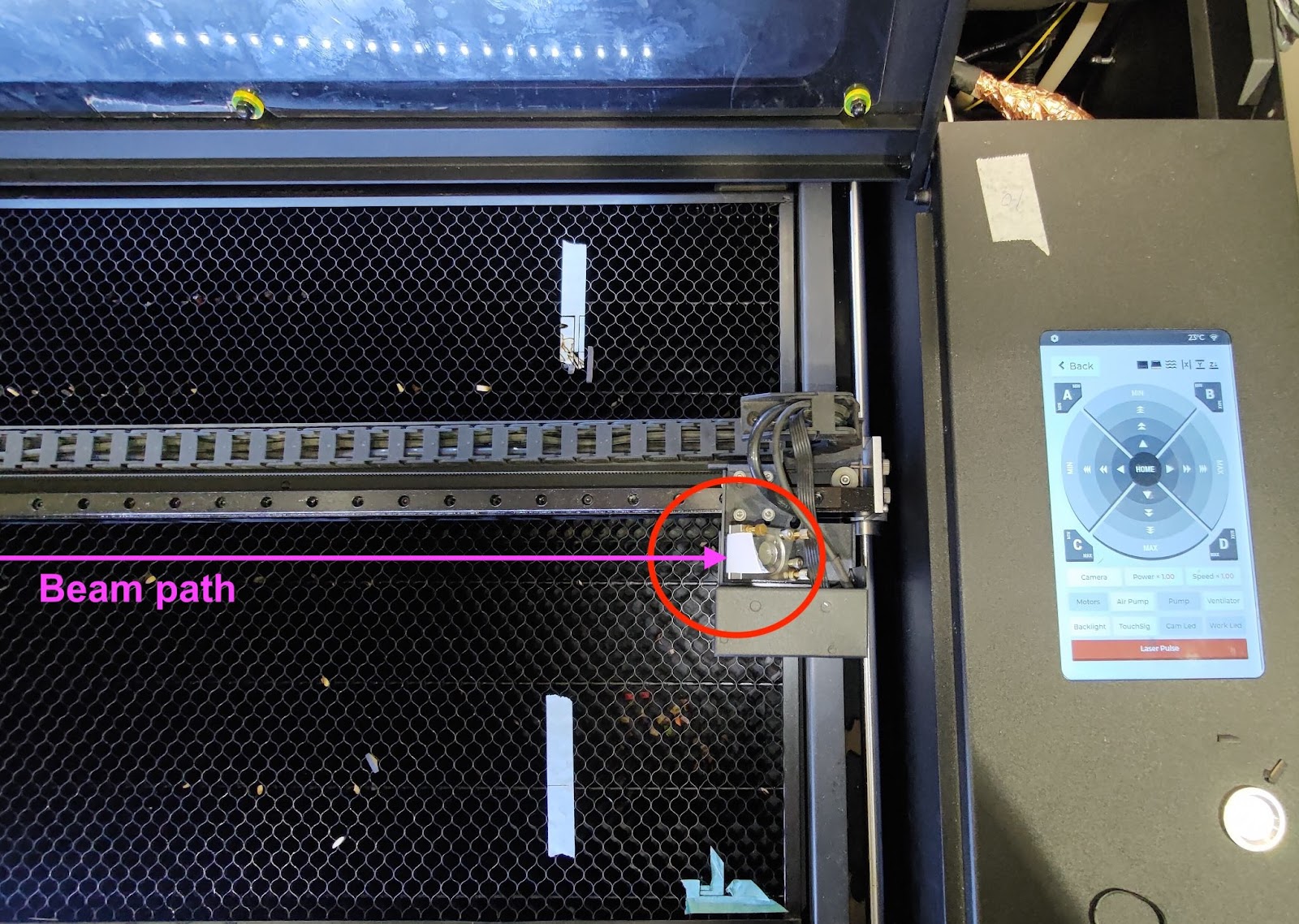

Pas 8-2 - Crear el segon punt per a la posició central dreta
Manteniu la mateixa cinta al 3r mirall i moveu el capçal a la posició mitjana-dreta.
Feu 3 polsos per crear el segon punt.

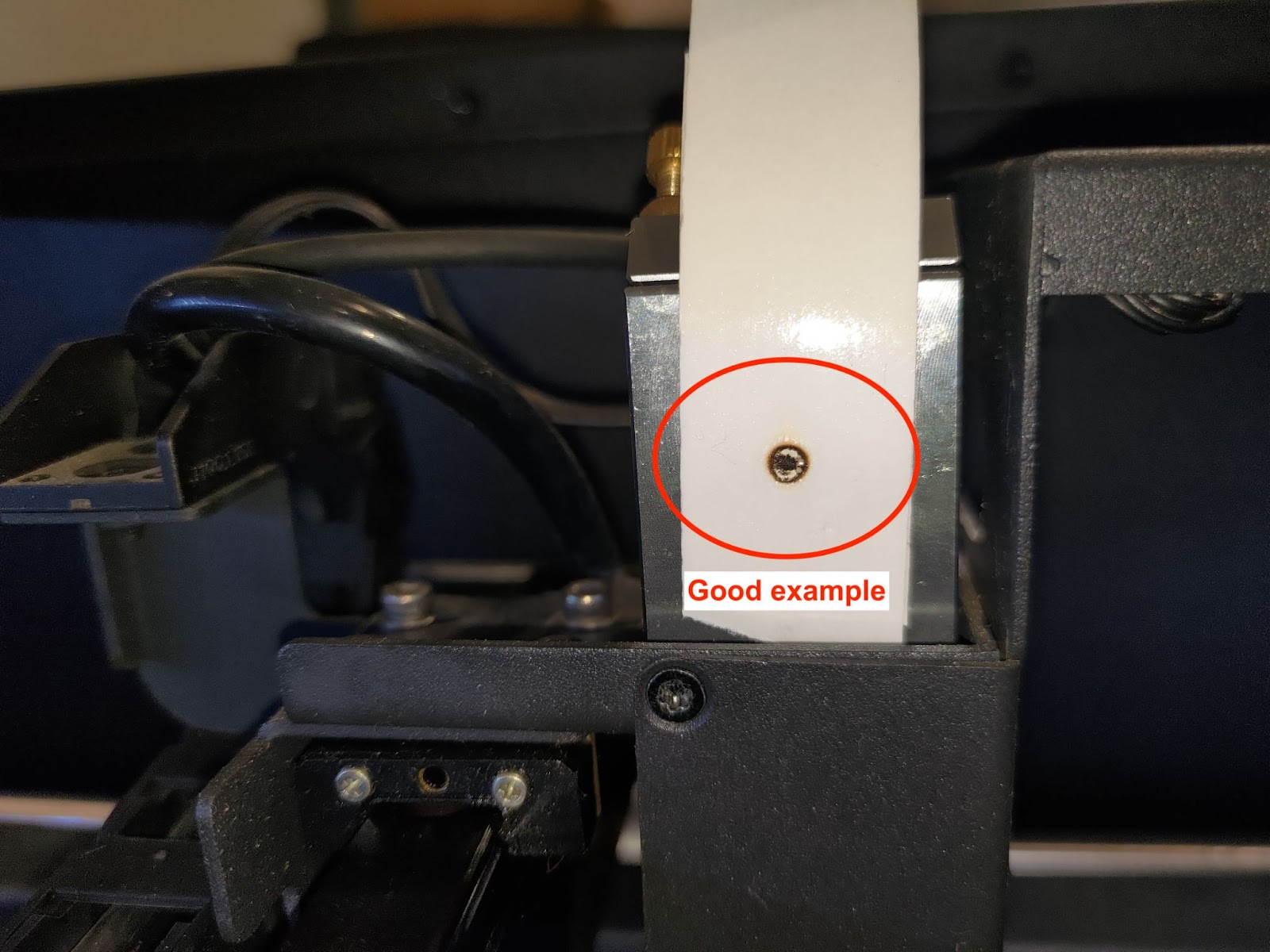

Pas 8-3 - Comproveu si el primer i el segon punt se superposen
Si els punts se superposen perfectament, com a la foto de sota, indica que el camí està alineat correctament.
Podeu passar al Pas 8-5.
Si no se superposen, indica que des del 2n mirall fins al 3r mirall, el camí òptic no està alineat i cal ajustar el 2n mirall.
Si us plau, consulteu l'enllaç per realinear el camí òptic. [4-8 Alineació del camí òptic]
Bon exemple:
Exemples incorrectes:
Pas 8-4 - Recollir la cinta del tercer mirall
Retireu la cinta del 3r mirall i posa-ho sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 9 - Comprovar el camí del tercer mirall a la punta de la boquilla
Hi haurà dues ubicacions per comprovar.
La primera és el centre del llit - Visió general del pas:
L'altra és la cantonada inferior dreta del llit - Visió general del pas:
Pas 9-1 - Comproveu el camí de l'eix Z al centre del llit

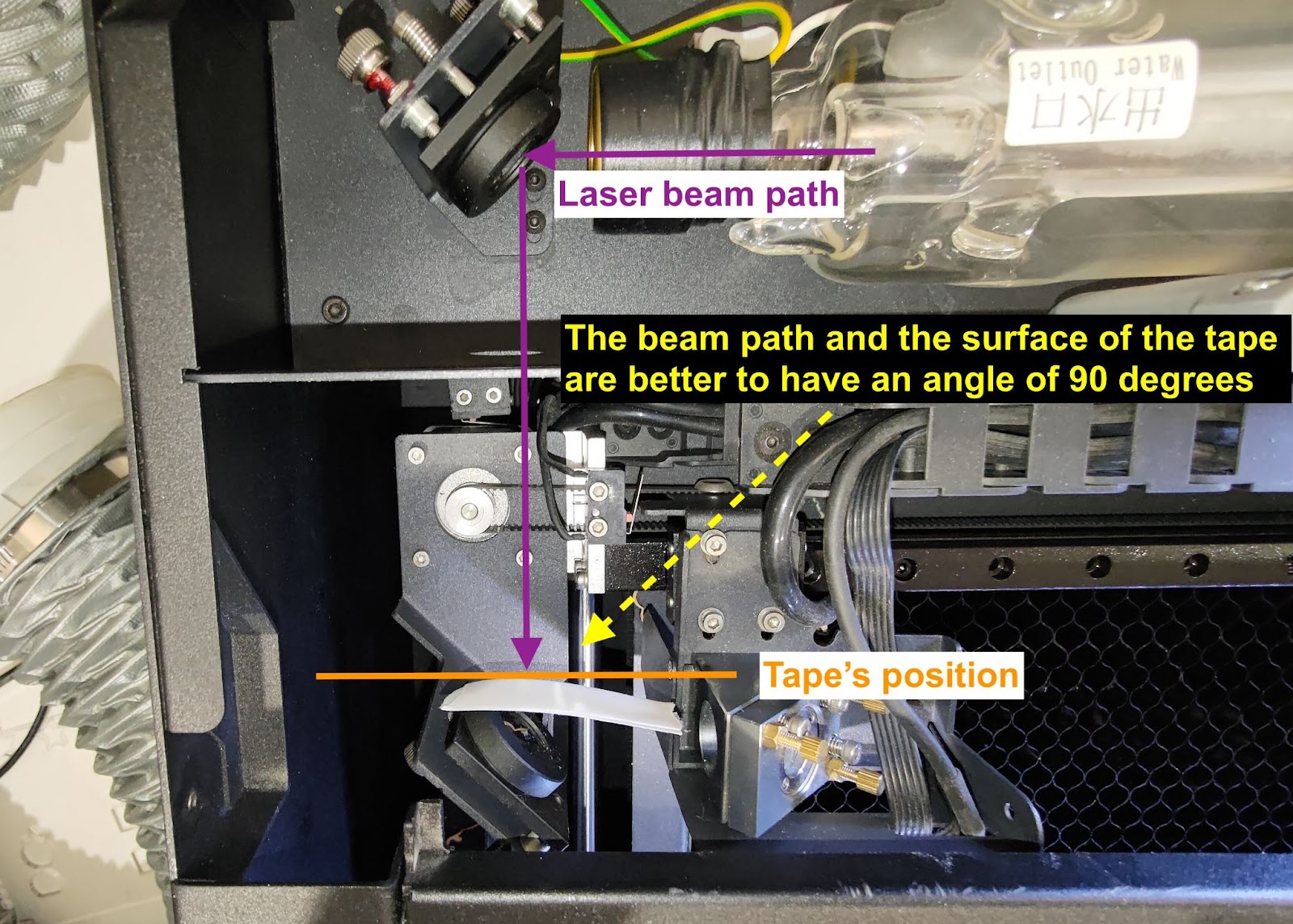

Col·loqueu una cinta d'una sola capa a la punta del broquet i moveu el capçal làser al centre del llit, després feu un pols.
Traieu la cinta i comproveu si el punt és rodó.
Bon exemple:
Exemples incorrectes:
Si el vostre punt no és rodó, consulteu l' enllaç per realinear el camí òptic des del 3r mirall fins al llit (eix Z), que no és prou vertical.
Si no trobeu cap punt a la cinta, consulteu les instruccions per a l'ajust avançat.
Pas 9-2 - Recollir la cinta de la punta de la tovera central
Poseu la cinta sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 9-3 - Comproveu el camí de l'eix Z a la cantonada inferior dreta del llit
Col·loqueu una capa de cinta adhesiva a la punta de la tovera, moveu el capçal làser a la cantonada inferior dreta de la plataforma i feu un pols.
Traieu la cinta i comproveu si el punt és rodó.
(El punt de la cantonada és normal que sigui més petit que el punt central. Si us plau, consulteu els exemples següents.)
Bon exemple:
Exemples acceptables:
Exemples incorrectes:
- Si el vostre punt no és rodó, consulteu l'enllaç següent per realinear el camí òptic des del 3r mirall fins al llit (eix Z), que no és prou vertical.
[4-8 Alineació del camí òptic]
Pas 9-4 - Recollir la cinta de la punta de la tovera inferior dreta
Poseu la cinta sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 10 - Informe (Opcional)
La cinta recollida es pot compartir amb el vostre distribuïdor local si teniu algun problema amb la vostra màquina.
El camí òptic és una clau que afectarà el resultat del gravat i el tall.
Si us plau, feu una foto de les cintes recollides i una foto clara de les cintes de la punta del broquet com en els exemples següents:
Foto #1:
Foto #2:
#END
