4-10 Laser Tube Replacement

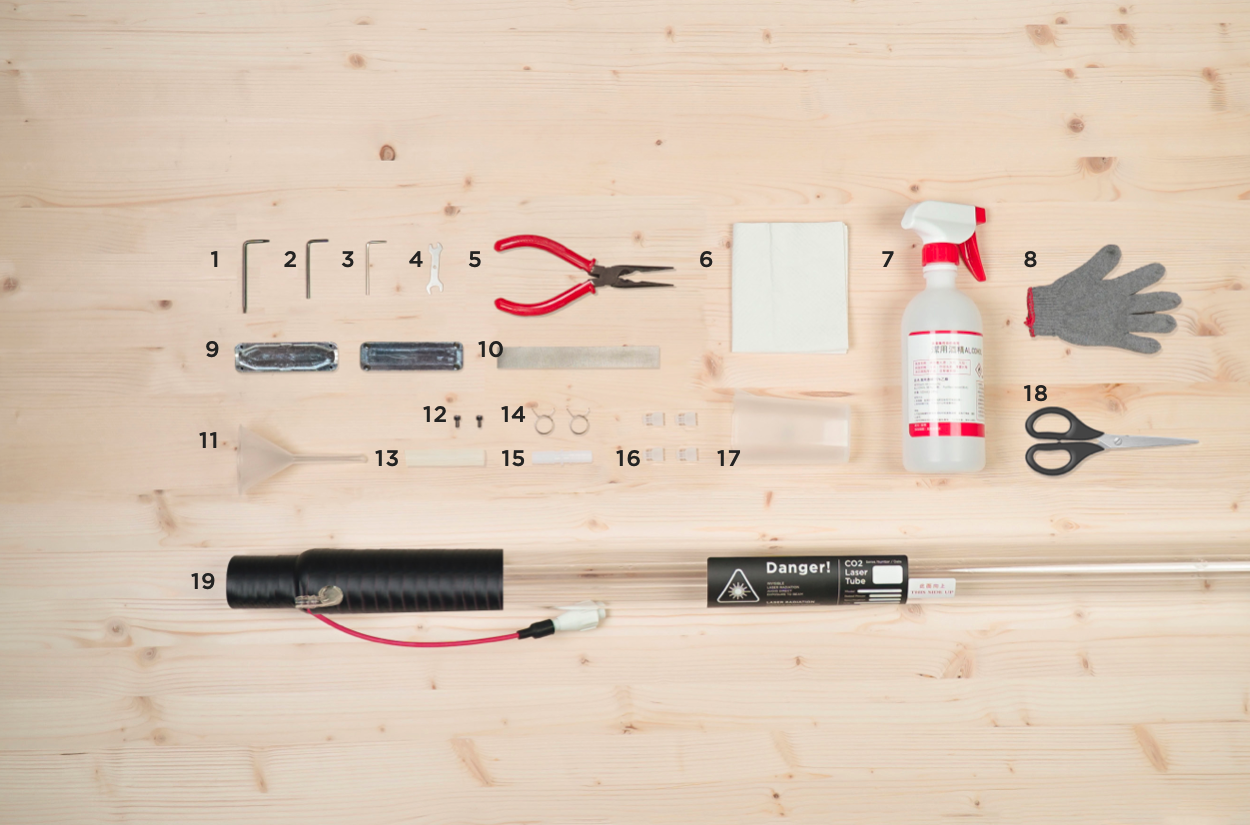

Passos de substitució

0. Desconnecta l'alimentació i obre el xassís

1. Si us plau, desconnecta primer el cable d'alimentació i després substitueix el tub làser.
2. Si us plau, utilitza el tornavís Torx per treure els 2 cargols a ambdós costats de la coberta posterior i aixeca la coberta.
3. Pots treure primer la pols del xassís posterior i després substituir el tub làser. Utilitza una aspiradora o una pistola d'aire a pressió per treure la pols del xassís posterior, i després utilitza una tovallola de paper o un drap amb alcohol per netejar la zona bruta i espera que el xassís s'assequi abans de procedir amb la següent operació.

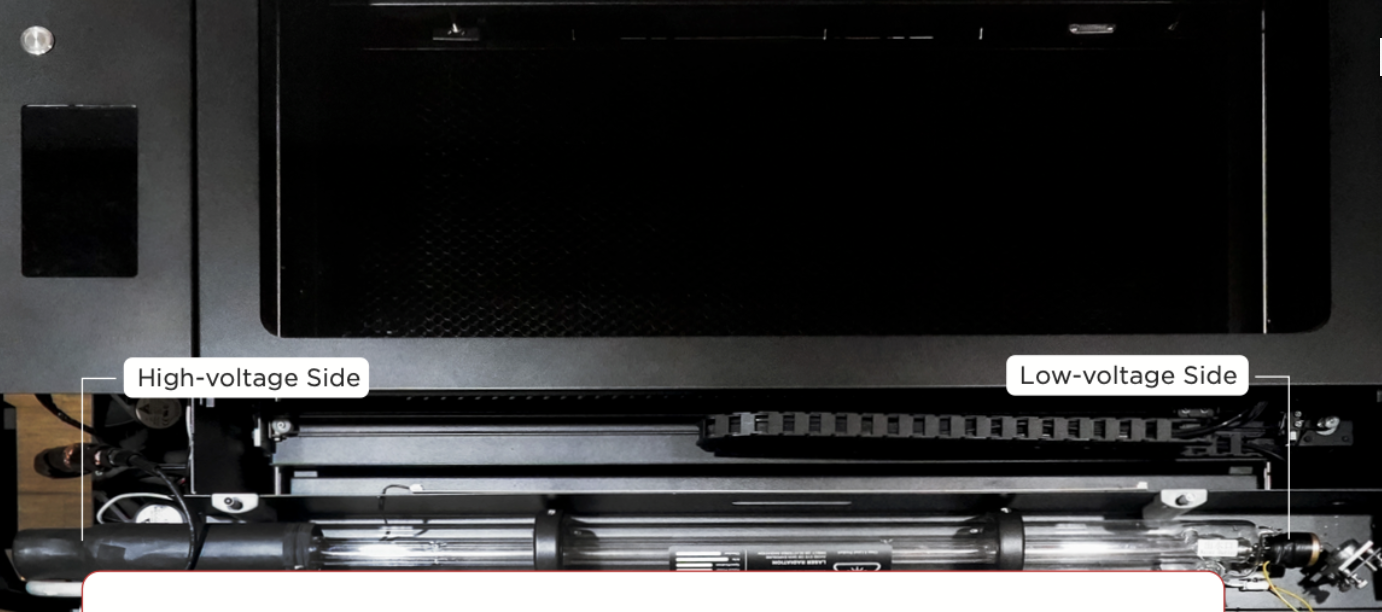

4. El tub làser té dos extrems. El costat d'alta tensió ("Alta tensió") està a prop de la pantalla i el costat de baixa tensió ("Baixa tensió") està a prop del mirall reflector.
5. Si us plau, posa un drap o una tovallola de paper a ambdós costats de l'alta i baixa tensió per evitar danys a la màquina a causa de filtracions d'aigua.

1. Desconnecta els cables del tub làser：

a. Talla i separa

Si no és la primera vegada que substitueixes un tub, omet aquest pas i treu l'alumini directament amb una clau Allen de 2,5 mm.

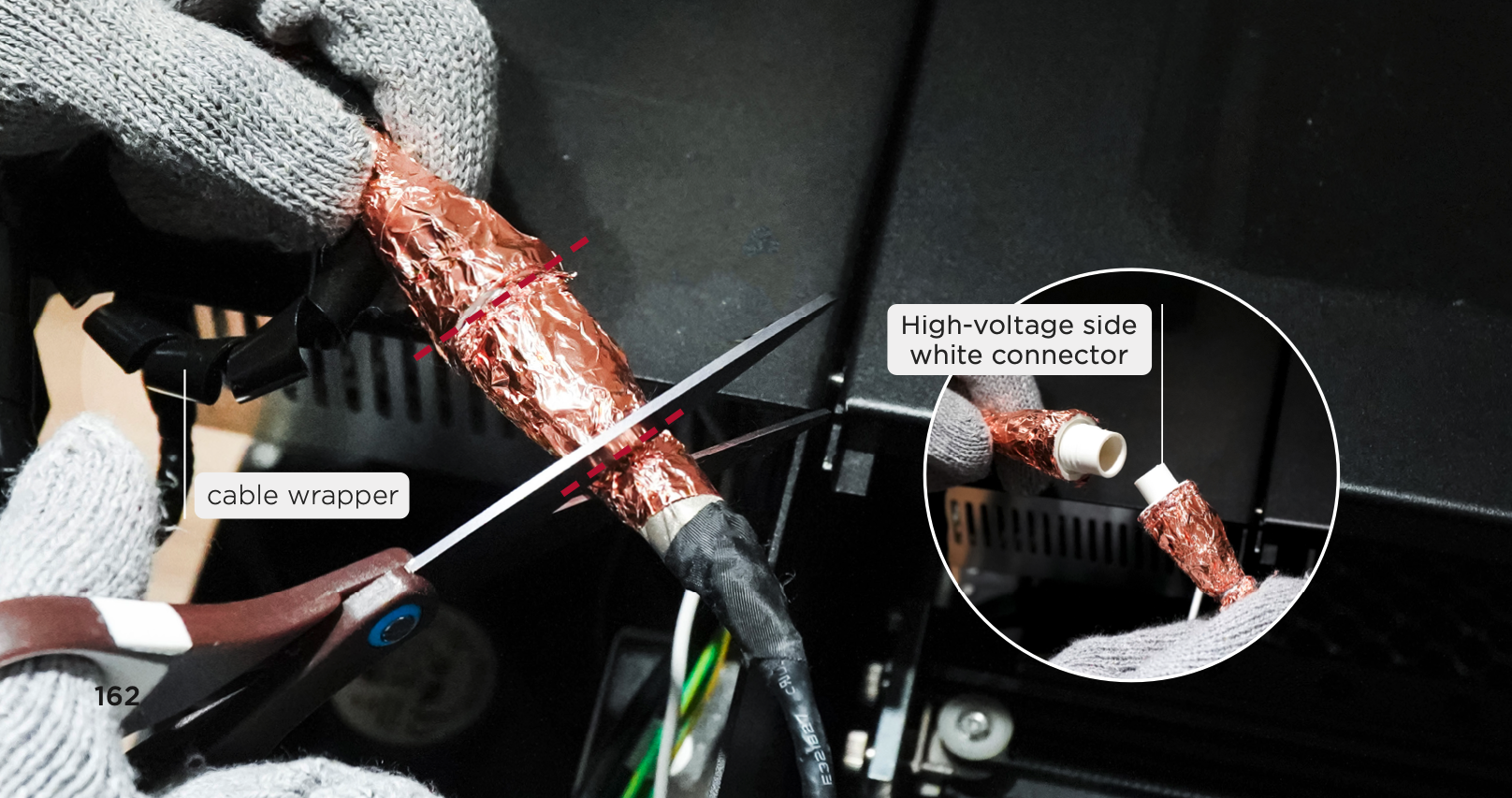

1. Si us plau, posa't els guants proporcionats
2. Treu l'embolcall del cable
3. Talla la part de coure amb les tisores
4. Separa el connector blanc del costat d'alta tensió

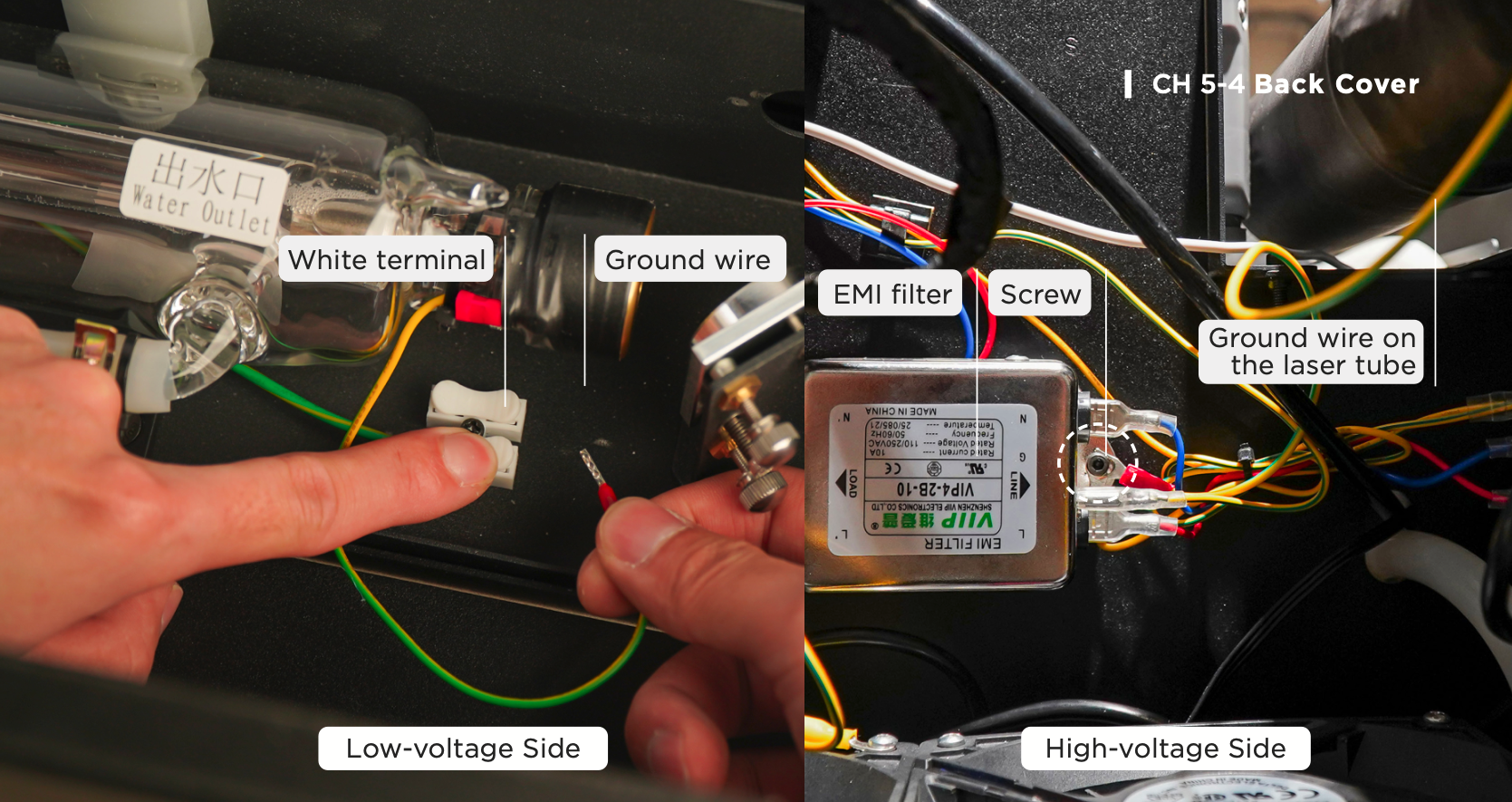

b. Desconnecteu els cables del tub làser

Premeu el terminal blanc i extraieu el cable de terra

c. Retireu el cable de terra del costat d'alta tensió

Utilitzeu la clau Allen de 2,5 mm per afluixar els cargols del filtre EMI. A continuació, traieu el cable de terra connectat al tub làser.

2. Afluixeu els suports del tub làser

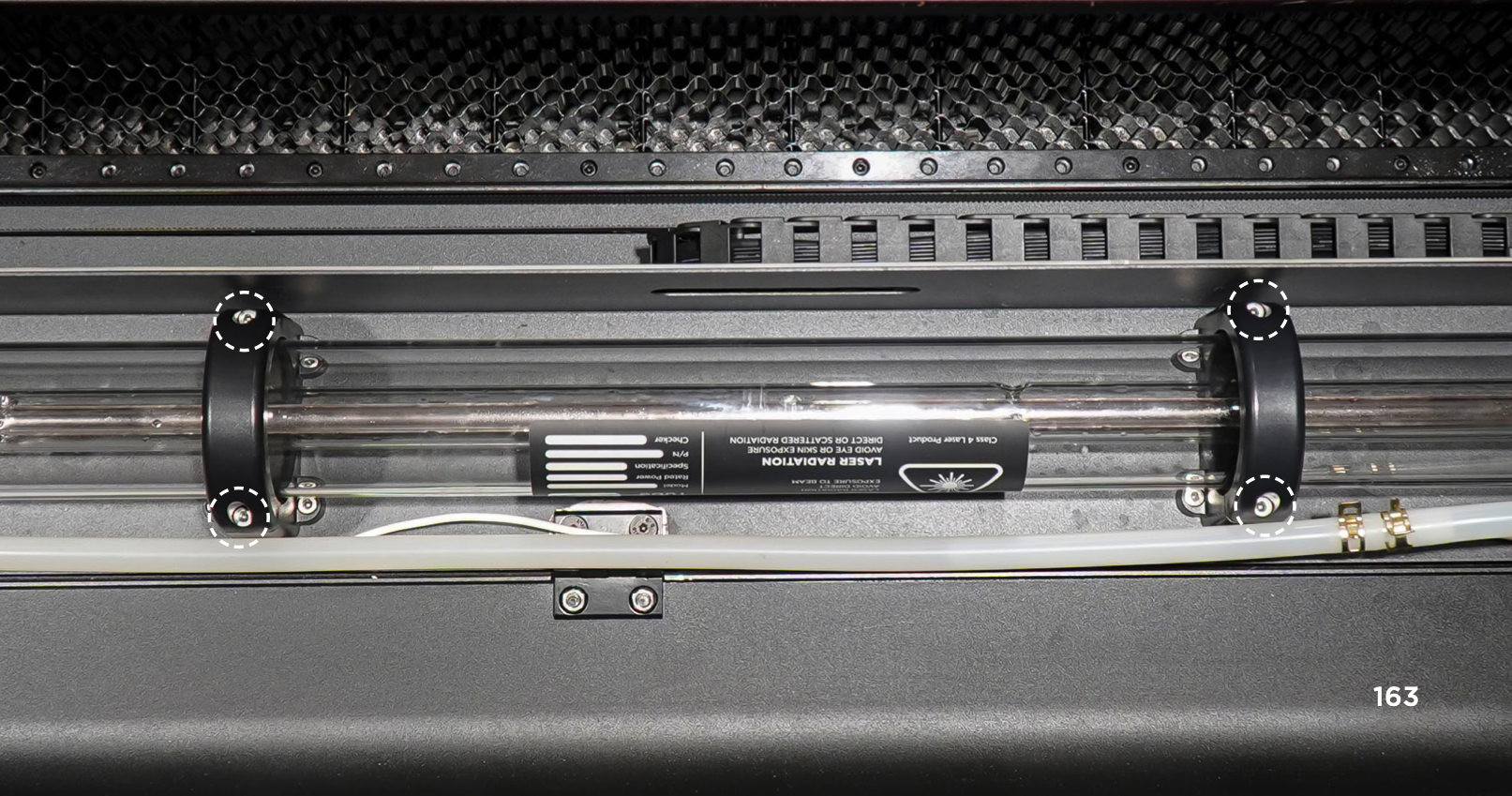

Utilitzeu la clau Allen de 3 mm per afluixar un total de 4 cargols als suports del tub làser.

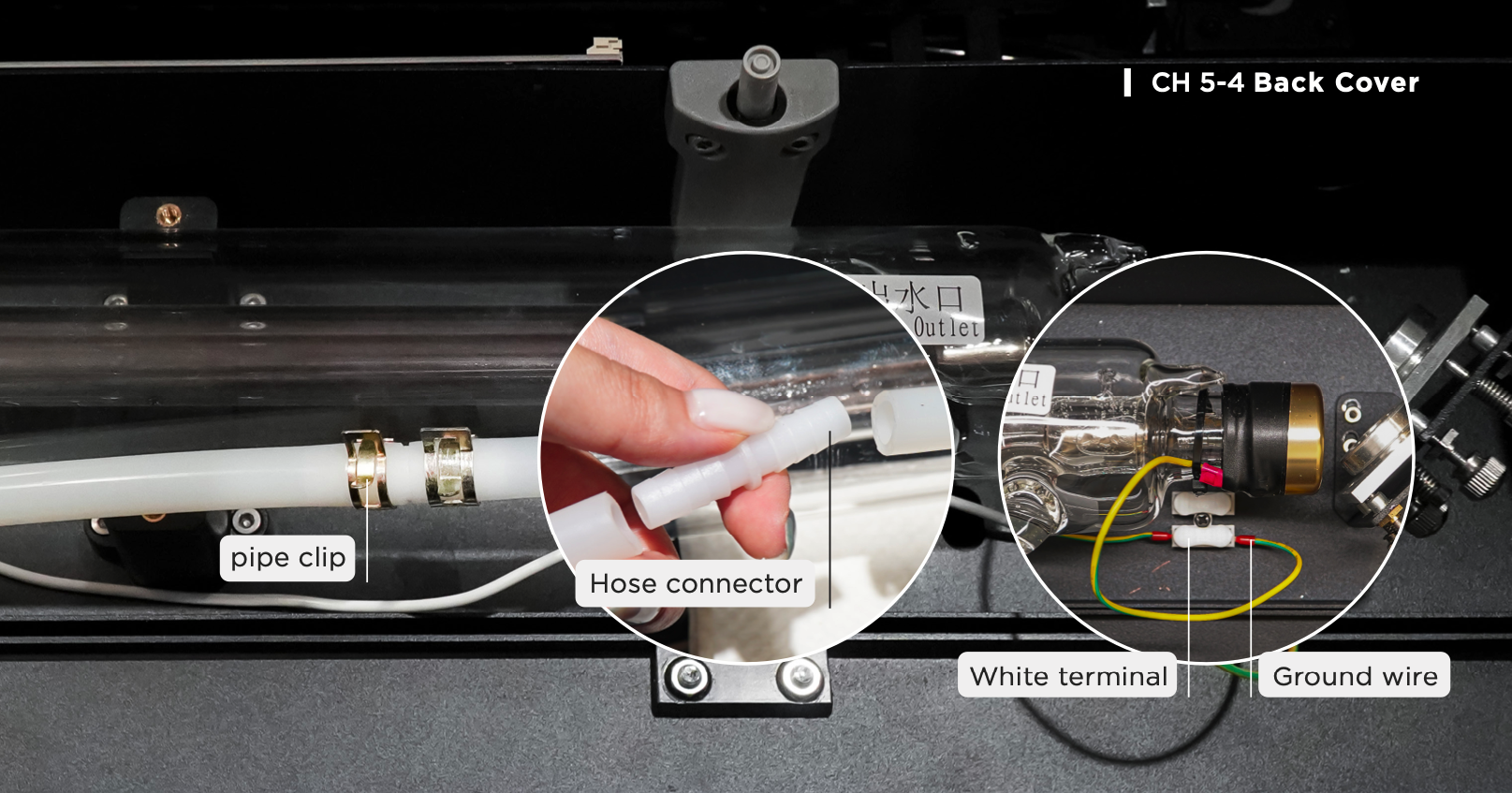

3. Desconnecteu les canonades d'aigua

a. Moveu-vos al costat de baixa tensió.

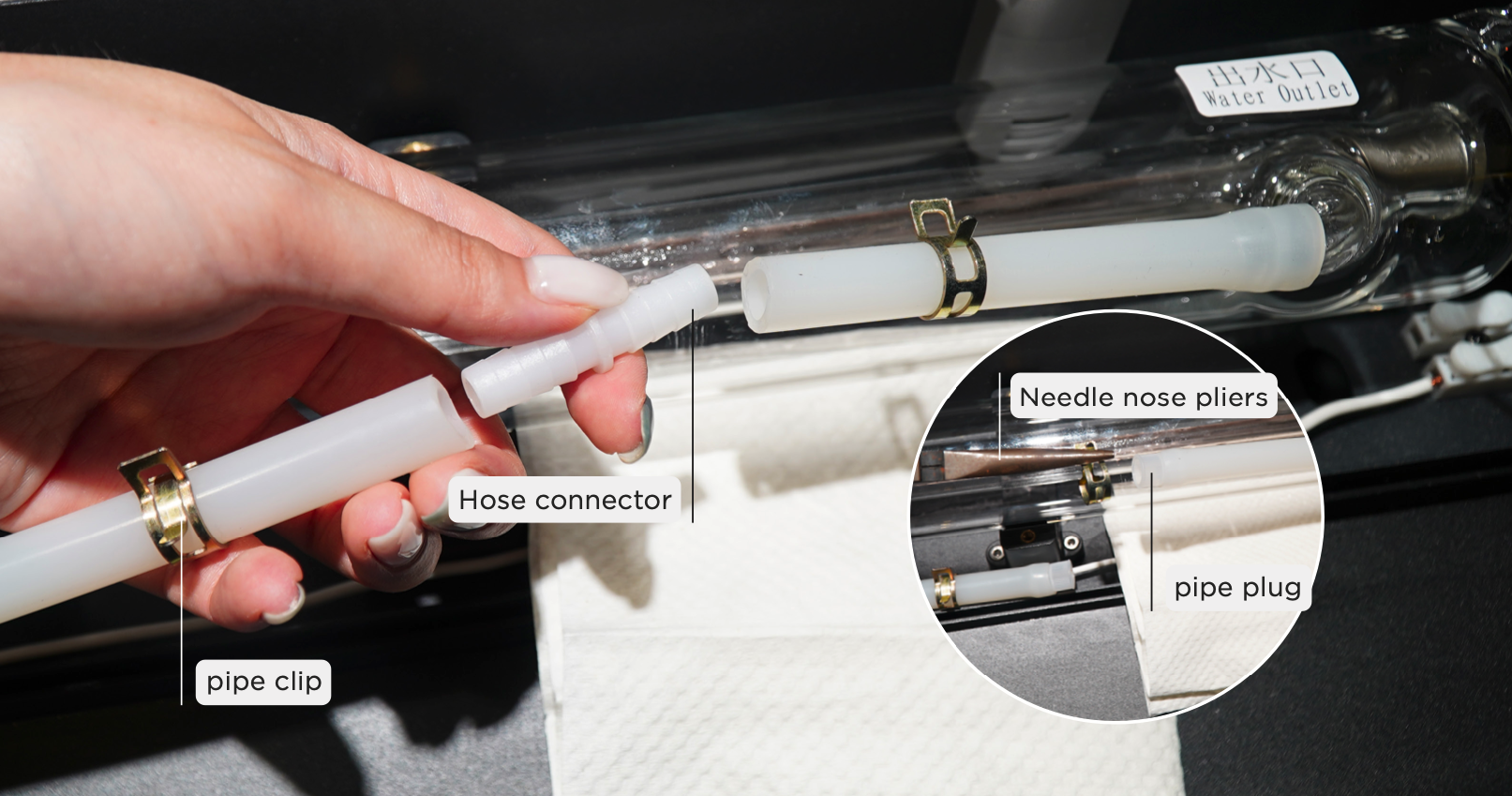

1. Empenyeu la brida cap a fora amb les alicates de punta fina
2. Retireu el connector de la mànega i deixeu-lo a un costat per a un ús posterior
3. Retireu la brida de la mànega curta i deixeu-la a un costat per a un ús posterior
4. Assegureu-vos que les dues obertures de les canonades d'aigua estiguin inserides al tap de la canonada per evitar fuites d'aigua.

⚠️ Assegureu-vos de posar una tovallola, un drap o un paper de cuina sota el costat d'alta tensió i baixa tensió. Les fuites d'aigua provocaran un mal funcionament de la màquina.

b. Desconnecteu la canonada d'aigua del costat d'alta tensió

El tub làser es pot moure des dels seients del suport del tub fins a la coberta posterior, serà més fàcil treure la canonada.

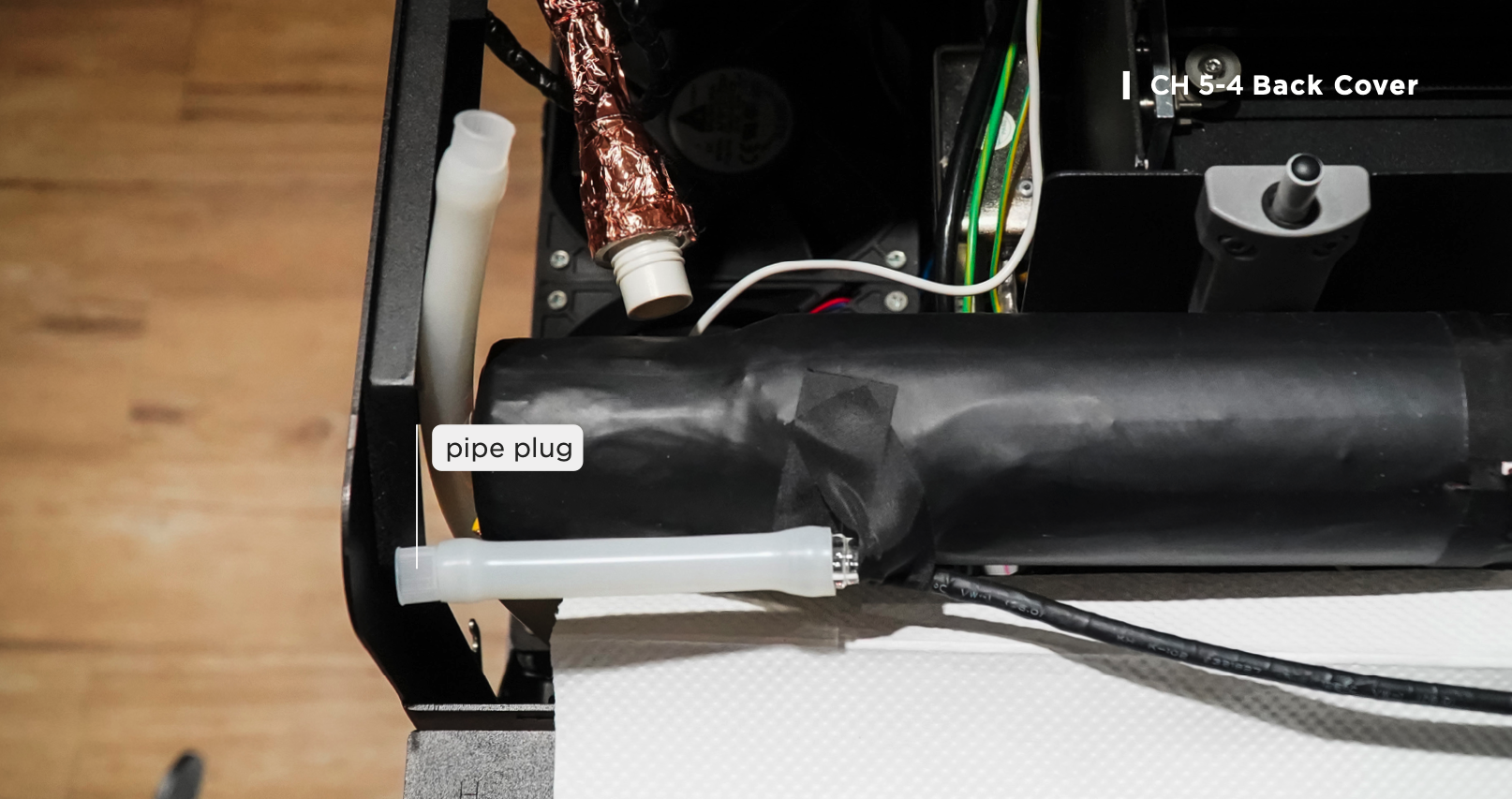

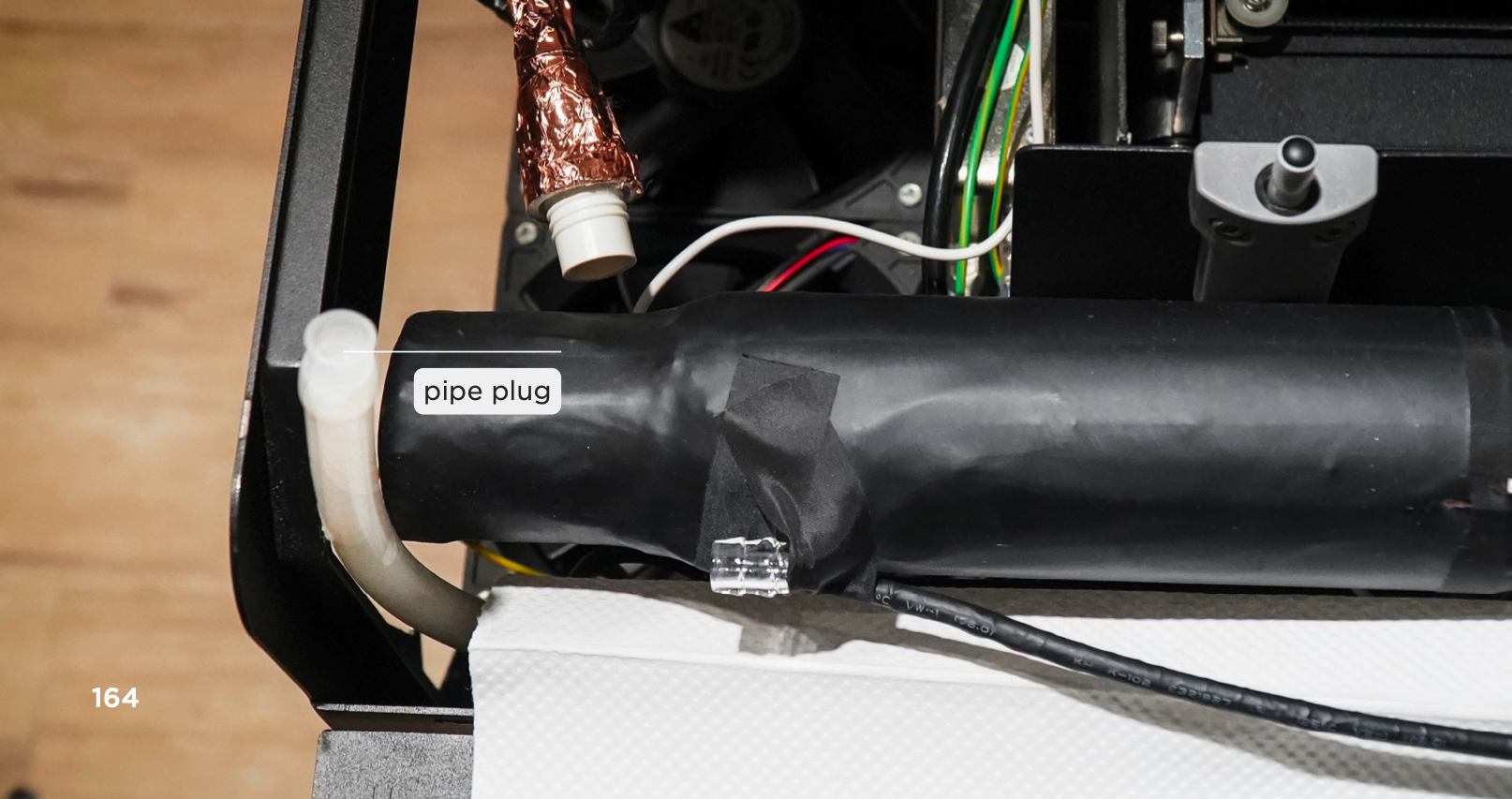

c. Inseriu el tap de la canonada després de desconnectar-la

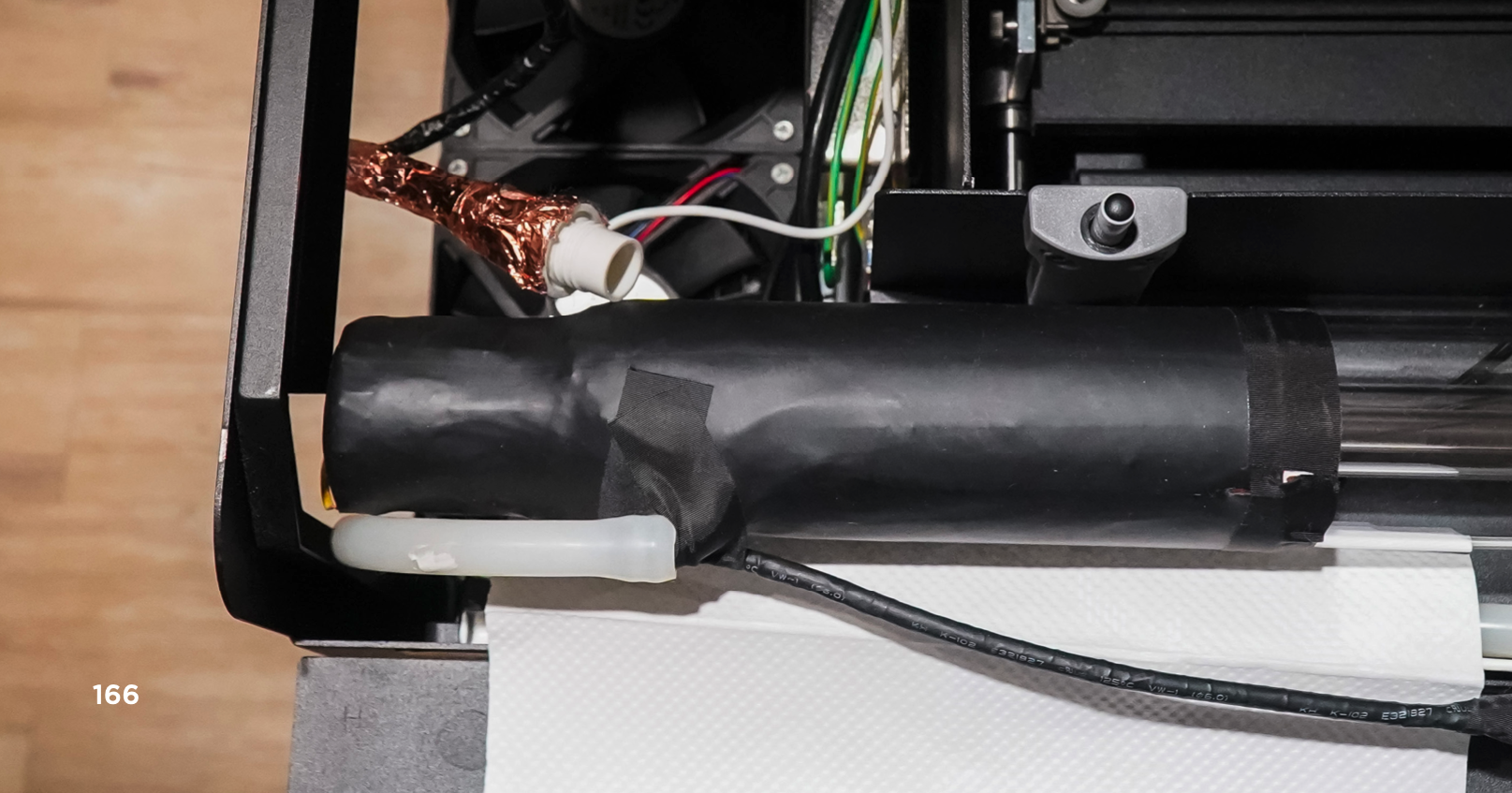

d. Inseriu la canonada d'aigua subministrada i connecteu-la a l'entrada d'aigua del tub làser per evitar fuites d'aigua

⚠️ Eviteu el contacte de les parts de la màquina amb aigua. Si hi ha fuites o vessaments d'aigua, deixeu que la màquina s'assequi completament abans de posar-la en marxa.

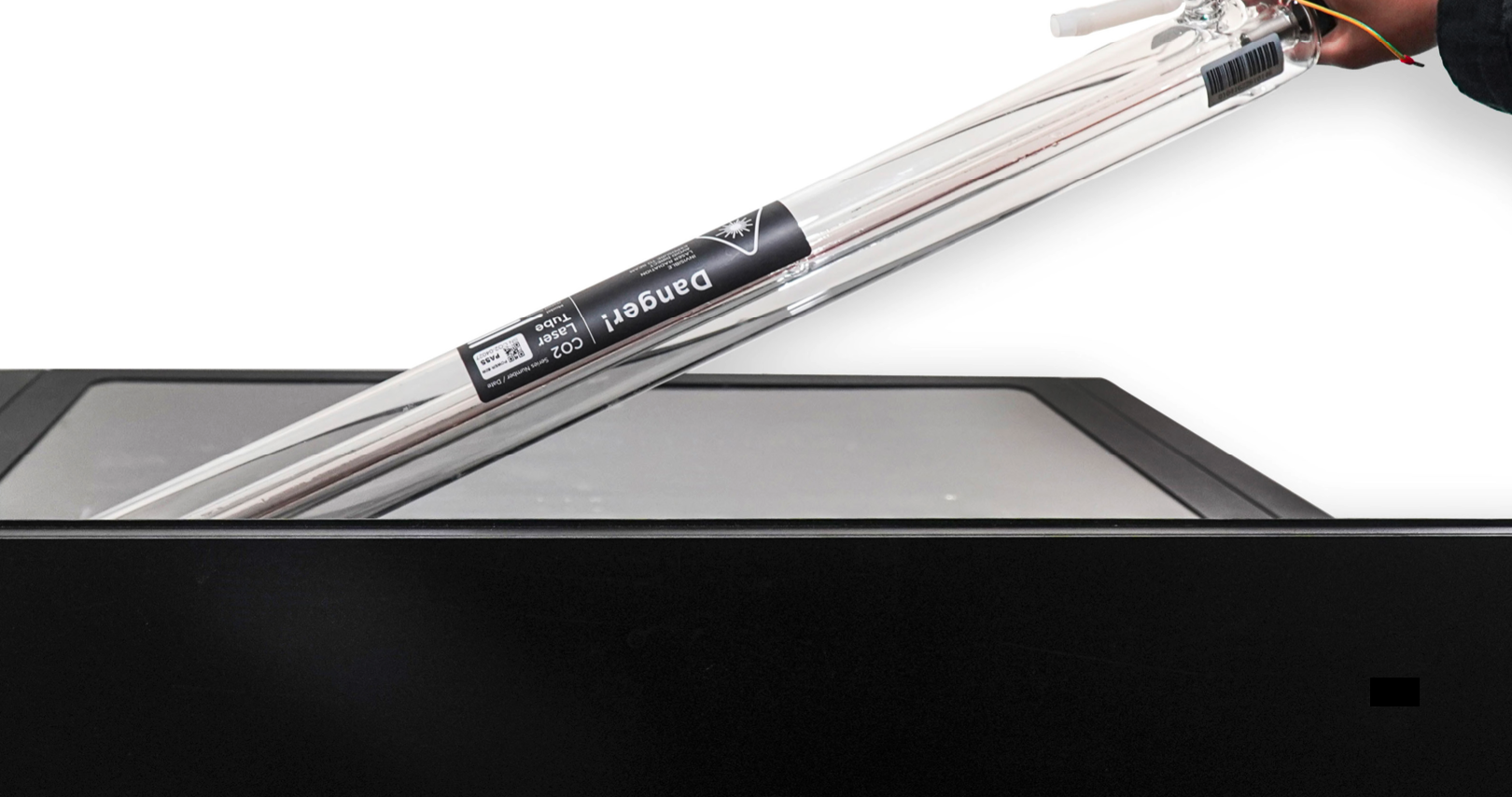

4. Retireu el tub làser



5. Col·loqueu el nou tub làser i la mànega d'aigua

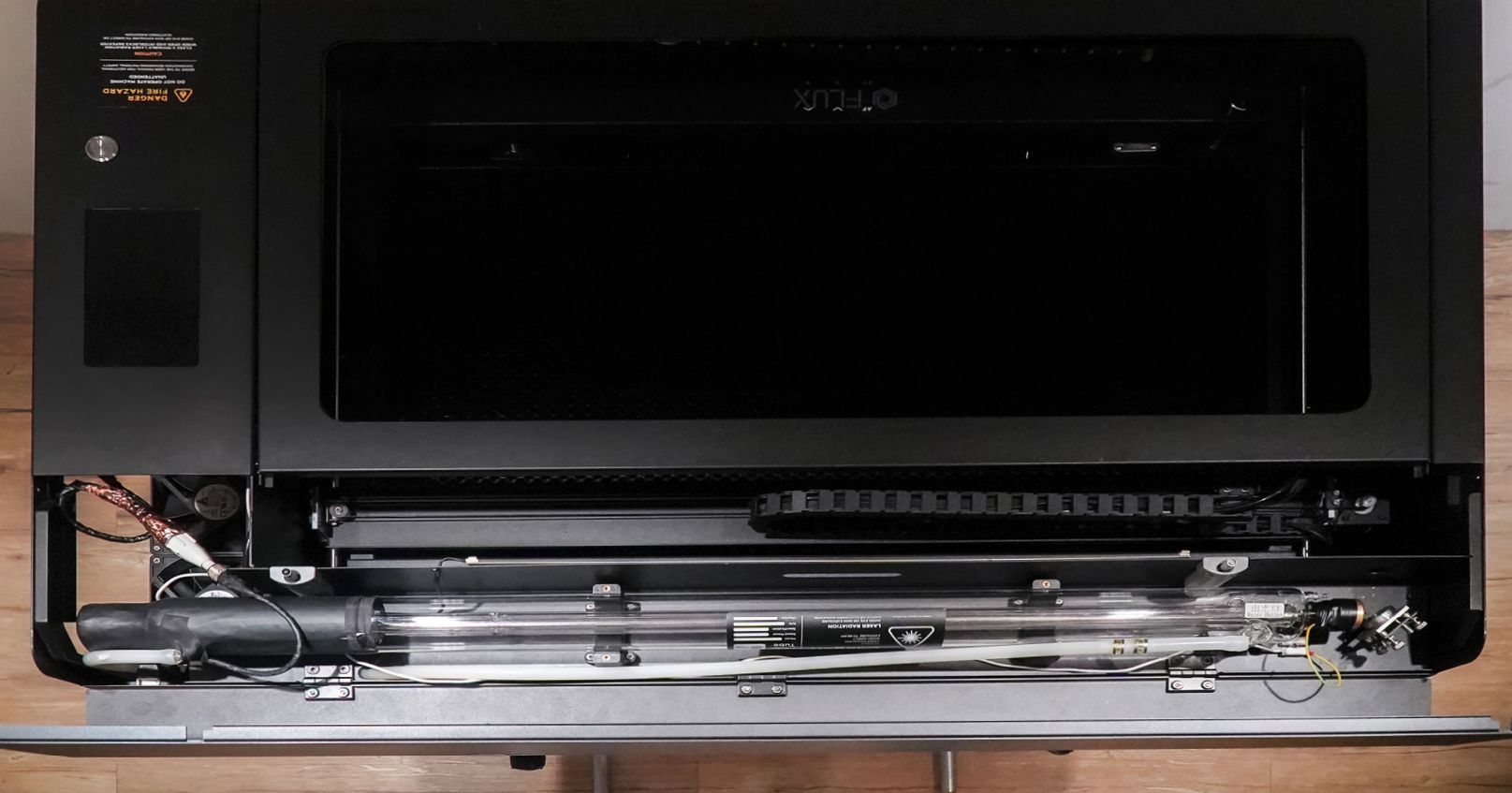

a. Col·loqueu el tub làser segons la imatge

b. Retireu el tap de la canonada d'aigua del costat d'alta tensió i connecteu la canonada d'aigua al tub làser

c. Moveu-vos al costat de baixa tensió > Retireu el tap de la canonada > Fixeu la brida a la canonada d'aigua més curta > Inseriu el connector de la mànega > Utilitzeu les alicates de punta fina per moure les brides de la canonada cap al costat de connexió per evitar fuites d'aigua.
d. Premeu el terminal blanc i inseriu el cable de terra > Deixeu anar el terminal blanc > Estireu suaument el cable de terra per comprovar si està ben connectat.

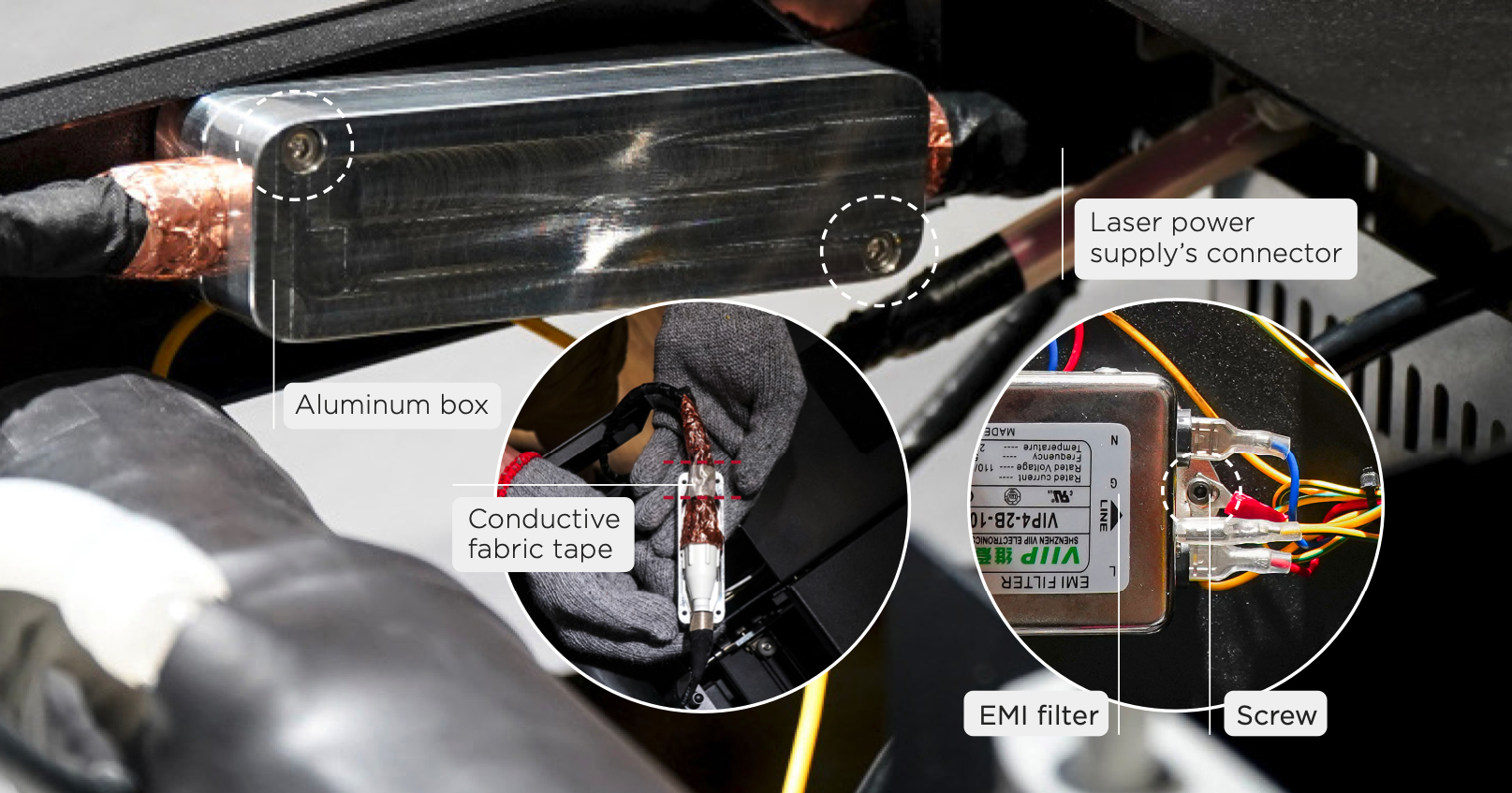

6. Apliqueu cinta de tela conductora; instal·leu la caixa d'alumini i la connexió del cable de terra

a. Connecteu el connector blanc al costat d'alta tensió i apliqueu la cinta de tela conductora al connector de la font d'alimentació del làser
b. Poseu el connector blanc a la caixa d'alumini, munteu-lo a la tapa i estrenyeu els cargols amb una clau Allen de 2,5 mm. (La caixa es pot col·locar aleatòriament a l'espai sempre que el cable i els fils no estiguin doblegats o retorçats.)
c. Inseriu el cable de terra del costat d'alta tensió del tub làser a la posició dels cargols del filtre EMI > Estrenyeu el cargol.

7. Torneu a estrènyer els suports del tub làser

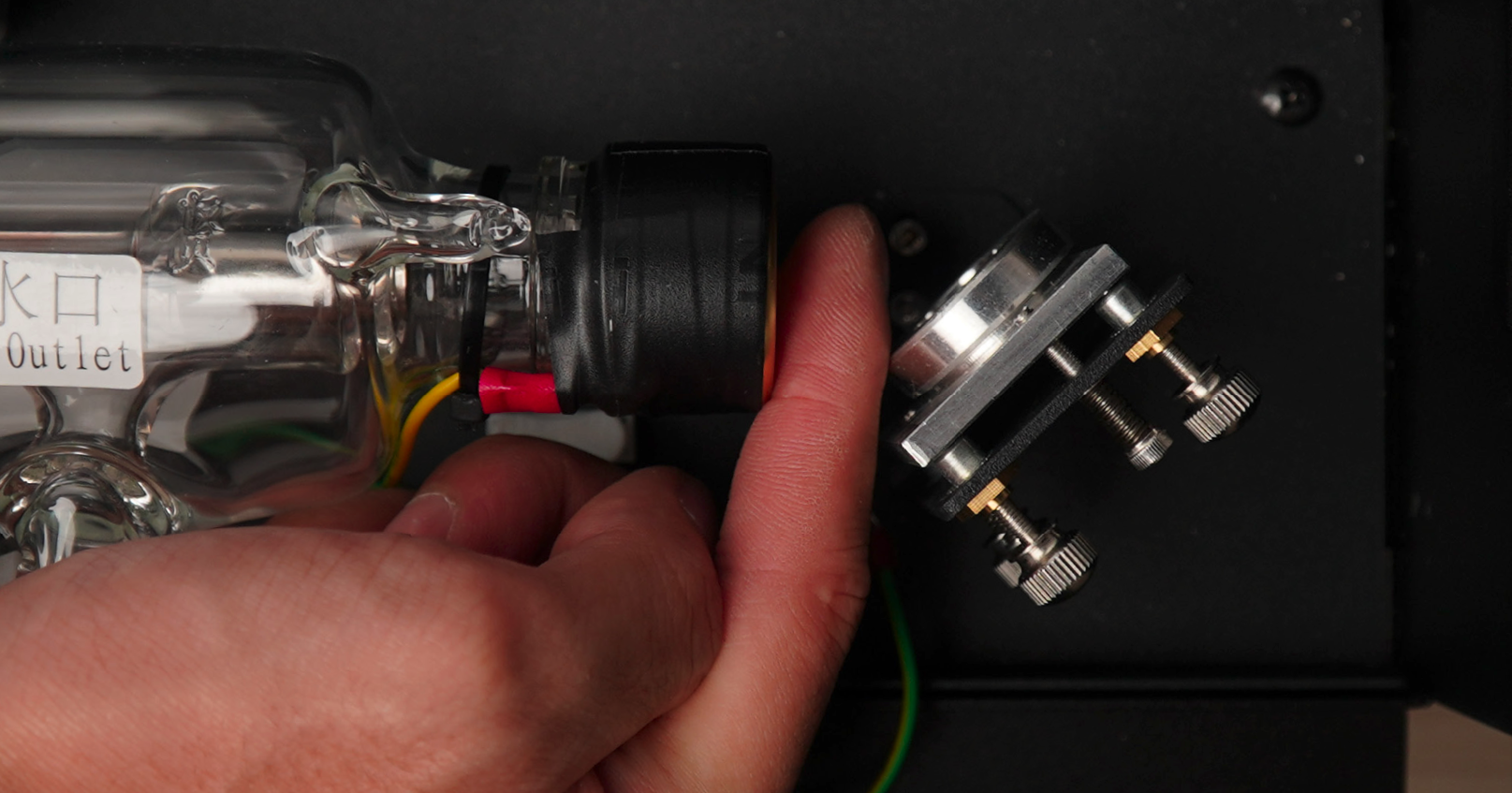

a. Col·loqueu el tub làser en posició, deixant una distància d'un dit entre l'extrem de la cua, aproximadament 15 mm des de l'extrem del tub làser fins al primer mirall reflector > Assegureu-vos que no hi hagi plecs o torcedures a les mànegues d'aigua

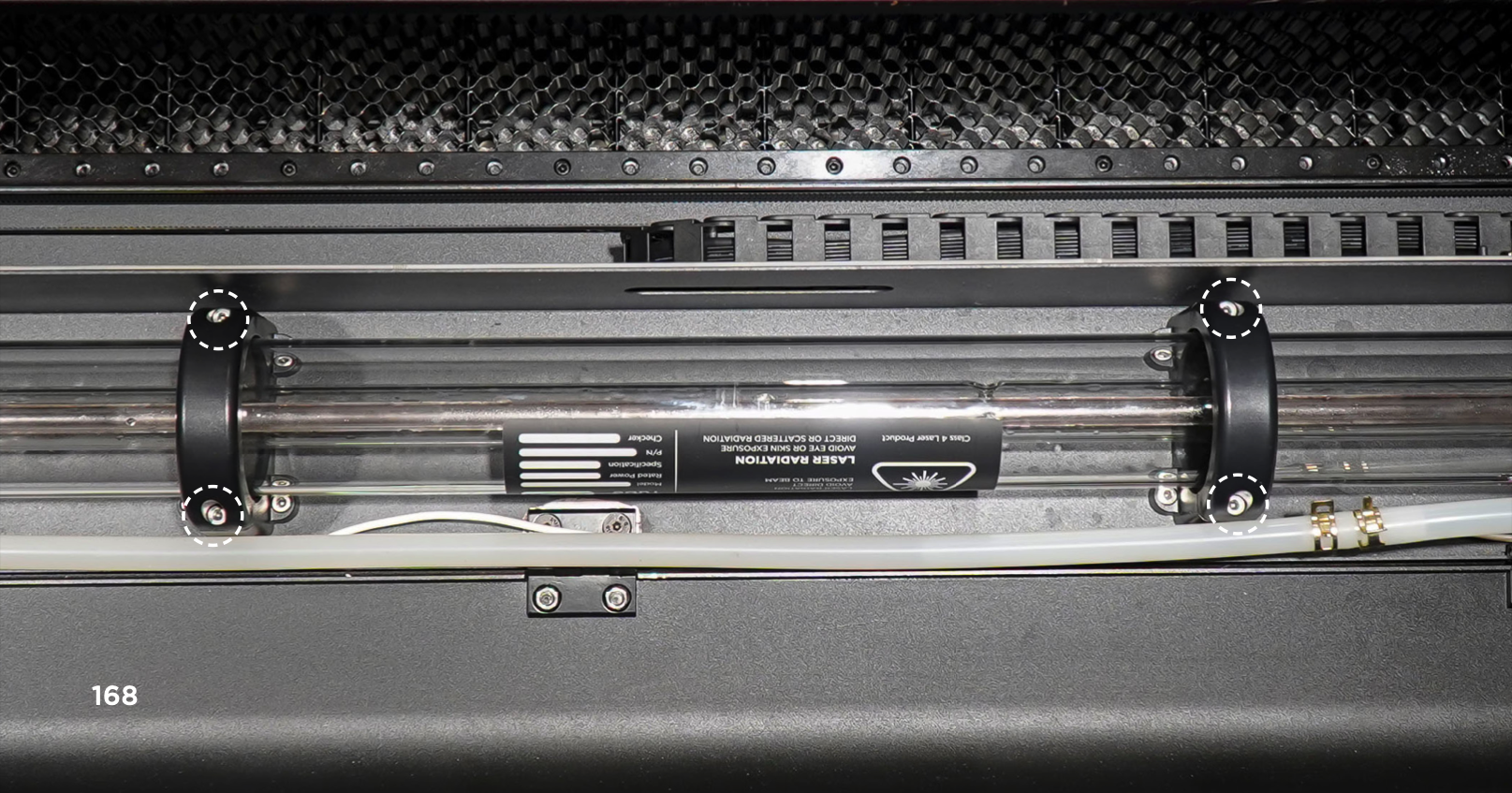

b. Utilitzeu la clau Allen de 3 mm per estrènyer un total de 4 cargols als suports del tub làser > Sacsegeu suaument el tub làser per assegurar-vos que no es desplaçarà.

8. Connecteu el cable d'alimentació i engegueu la màquina

Després de confirmar que la instal·lació és correcta, podeu connectar el cable d'alimentació i engegar el motor.

9. Traieu la bomba d'aigua

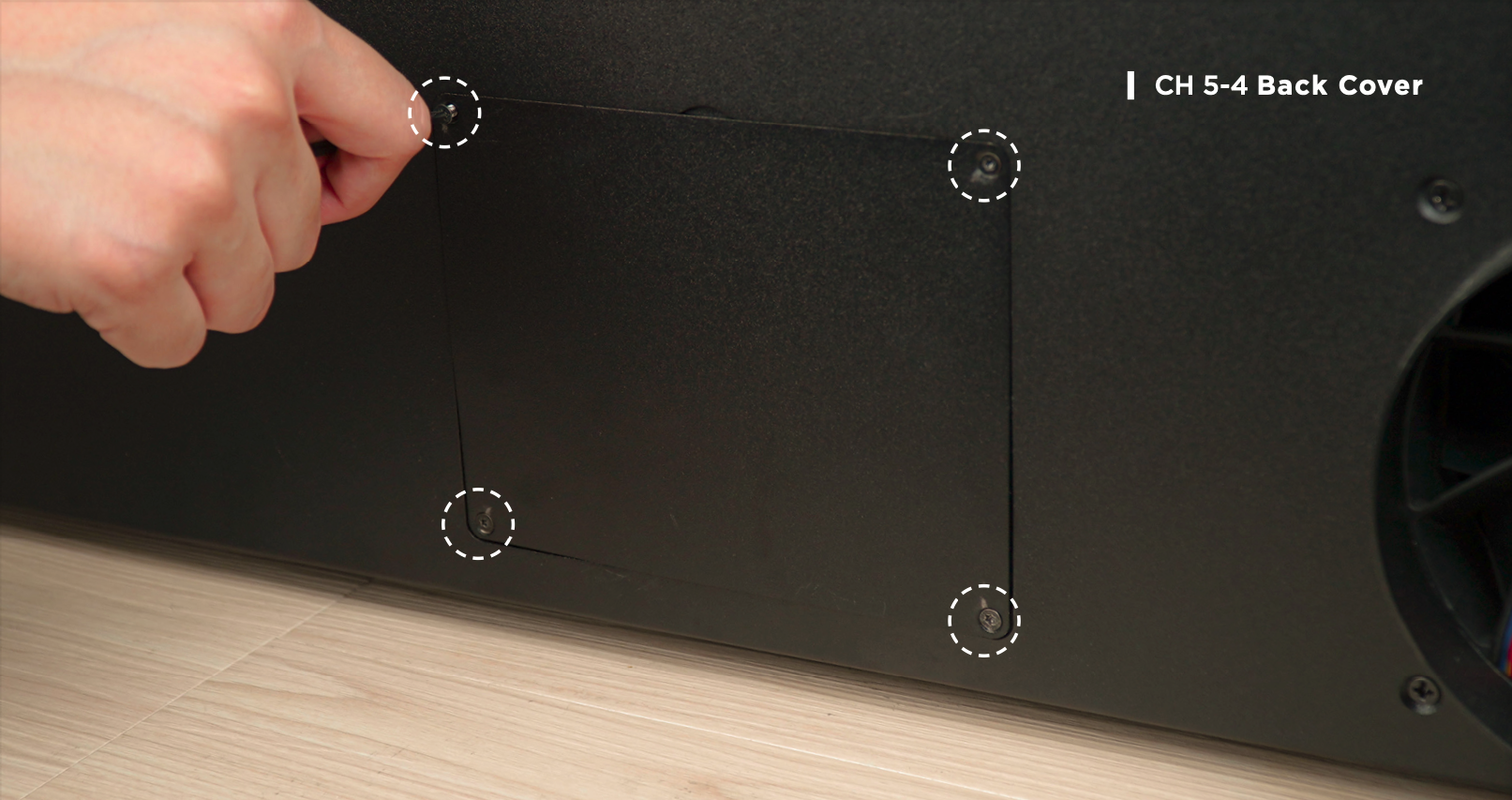

Utilitzeu un tornavís Torx per afluixar quatre cargols de la tapa de la bomba d'aigua > Traieu la bomba d'aigua.

10. Afegint l'aigua

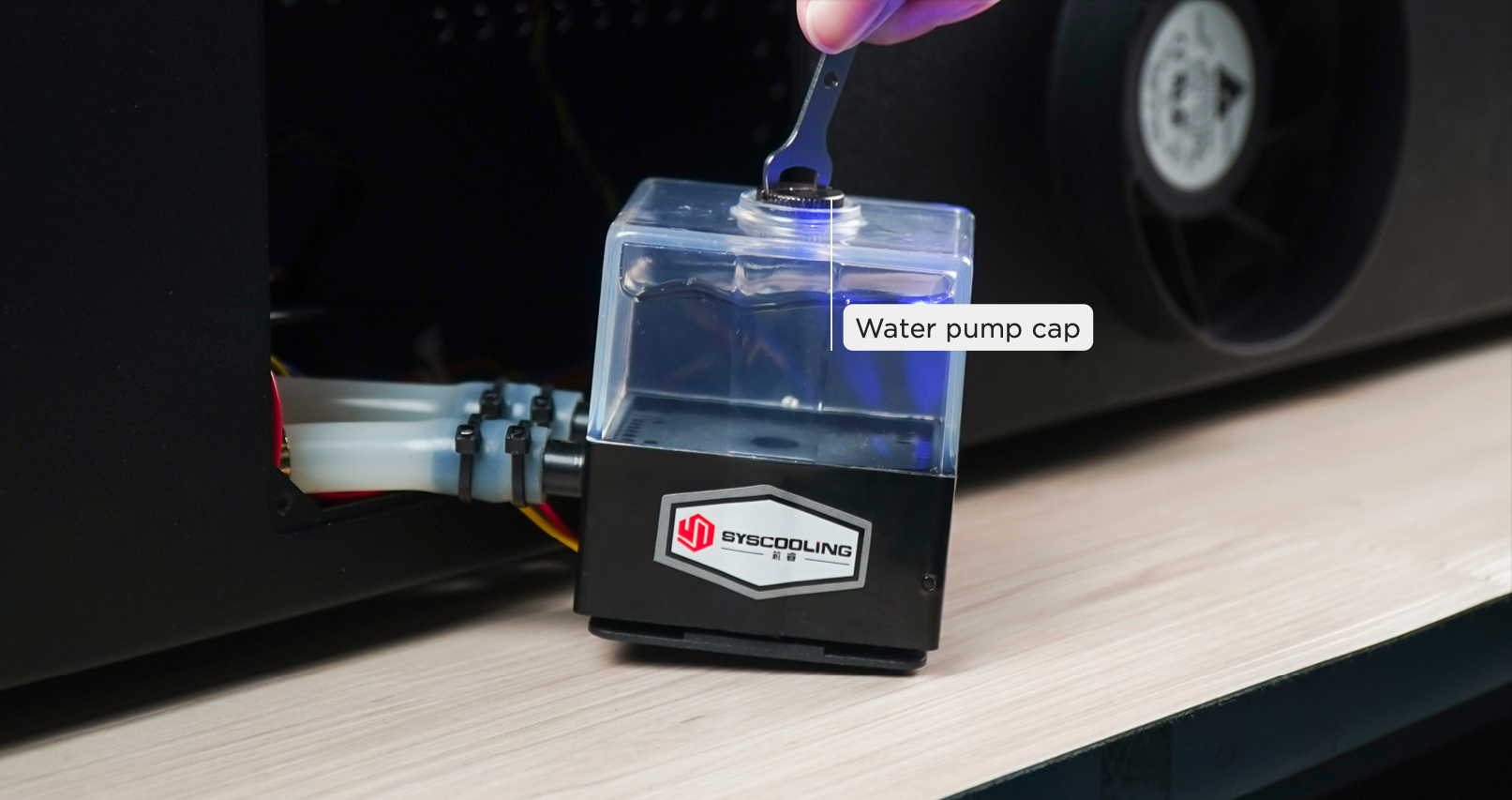

1. Utilitzeu la clau de doble cap per obrir el tap de la bomba d'aigua
2. Poseu l'embut
3. Ompliu la bomba d'aigua amb aigua destil·lada
4. Feu clic a "MANTENIMENT" a la pantalla
5. Feu clic a "Bomba" després que el capçal làser hagi acabat l'orientació dels eixos X i Y.

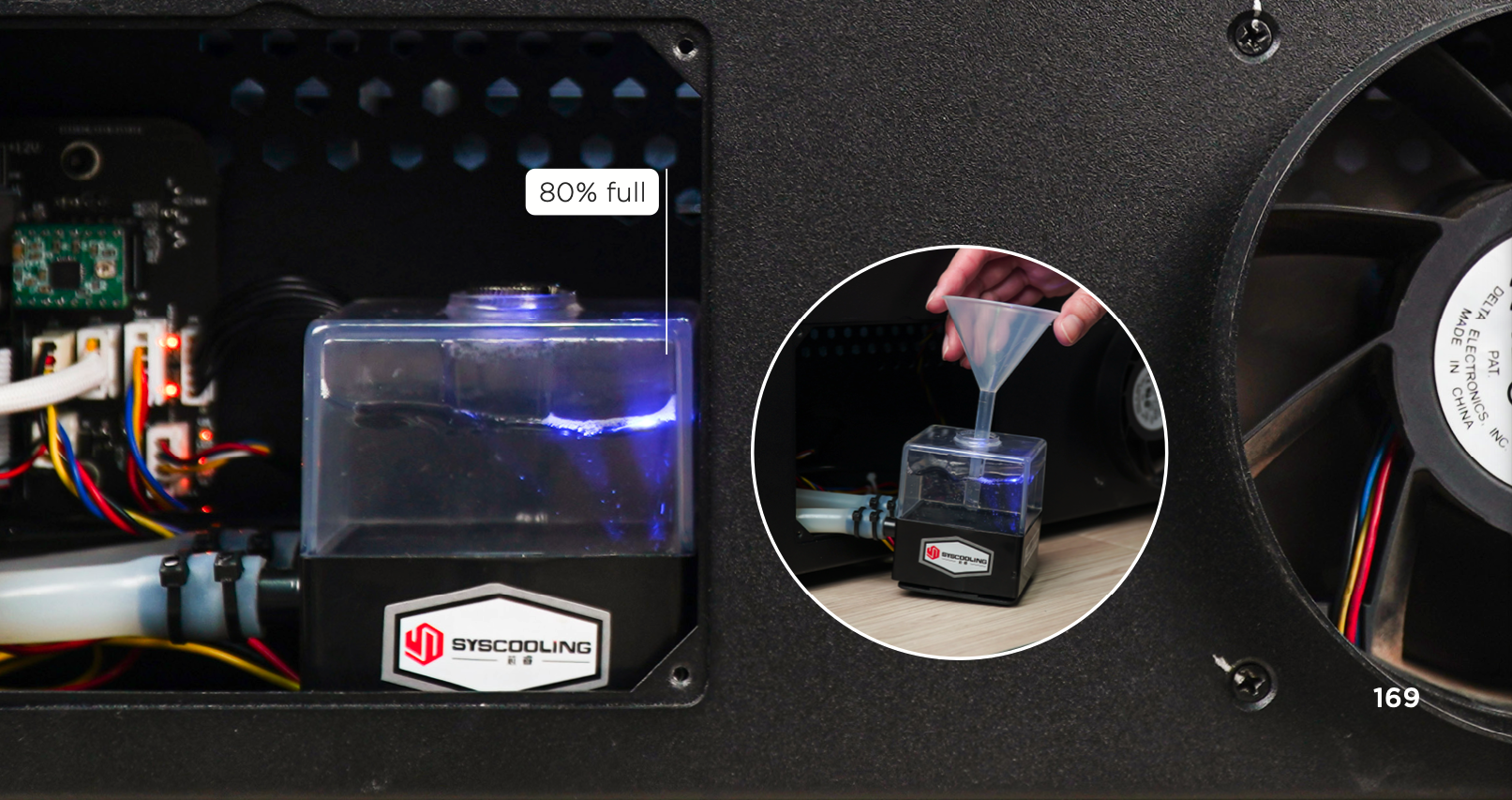

6. L'aigua de refrigeració començarà a entrar al tub làser i el nivell d'aigua de la bomba d'aigua baixarà. Continueu afegint aigua fins que el nivell de la bomba d'aigua arribi al 80% del dipòsit d'aigua i el nivell d'aigua ja no baixi a causa de l'addició al tub làser.

11. Torneu a estrènyer el tap i la tapa de la bomba d'aigua

1. Utilitzeu la clau de doble cap per tornar a estrènyer el tap de la bomba d'aigua
2. Col·loqueu la bomba al seu lloc original
3. Torneu a estrènyer els quatre cargols de la tapa de la bomba d'aigua amb el tornavís Torx.



⚠️
1. Assegureu-vos que no hi hagi plecs o torcedures a les mànegues d'aigua que afectin el flux d'aigua.
2. Si us plau, utilitzeu aigua destil·lada per evitar que les impureses afectin l'efecte de refrigeració per aigua.
3. Massa bombolles d'aire dins del tub làser afectaran l'eficiència de la dissipació de calor. Es recomana omplir l'aigua a més del 80% de la capacitat o prémer la mànega d'aigua en afegir aigua, de manera que és menys probable que es produeixin bombolles d'aire.
4. Si us plau, observeu el nivell d'aigua amb atenció per evitar que es desbordament.
5. Si us plau, no toqueu l'àrea propera al costat d'alta tensió del tub làser després d'endollar el cable d'alimentació per evitar una descàrrega elèctrica.
6. Quan utilitzeu la pàgina "MAINTENANCE", eviteu tocar l'interruptor làser o posar la mà a l'extrem del tub làser.
7. Si la bomba d'aigua no es pot activar, poseu-vos en contacte amb el vostre distribuïdor.
8. Després de moure el tub làser, Optical Path Alignment s'ha de realitzar.
