Freqüència recomanada
El camí òptic s'ha de comprovar cada mes i realinear-lo si és necessari.
Signes d'un camí òptic desalineat:
- No es pot tallar els materials utilitzant la potència i velocitat predeterminades a Beam Studio.
- Tenir mals resultats de gravat on els patrons de gravat en una àrea determinada seran més clars o més foscos que en altres àrees, o s'aclareixen o s'enfosqueixen en una direcció determinada.
- La secció de tall al material no és vertical després del tall.
Si us plau, seguiu els passos següents per comprovar el camí òptic i realinear-lo si és necessari:
Pas 1 - Preparació de l'eina

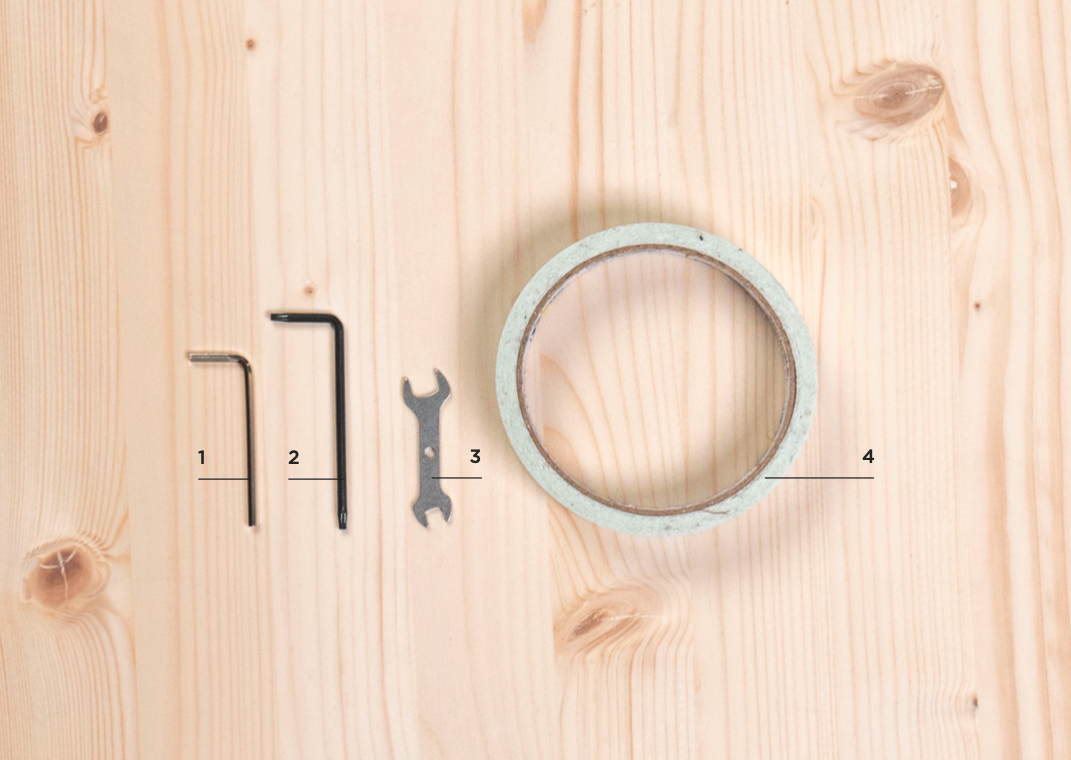

Inclòs a la caixa d'accessoris:
1｜Clau hexagonal de 2,5 mm
2｜Tornavís Torx
3｜Clau de doble cap
4｜Cinta adhesiva de doble cara

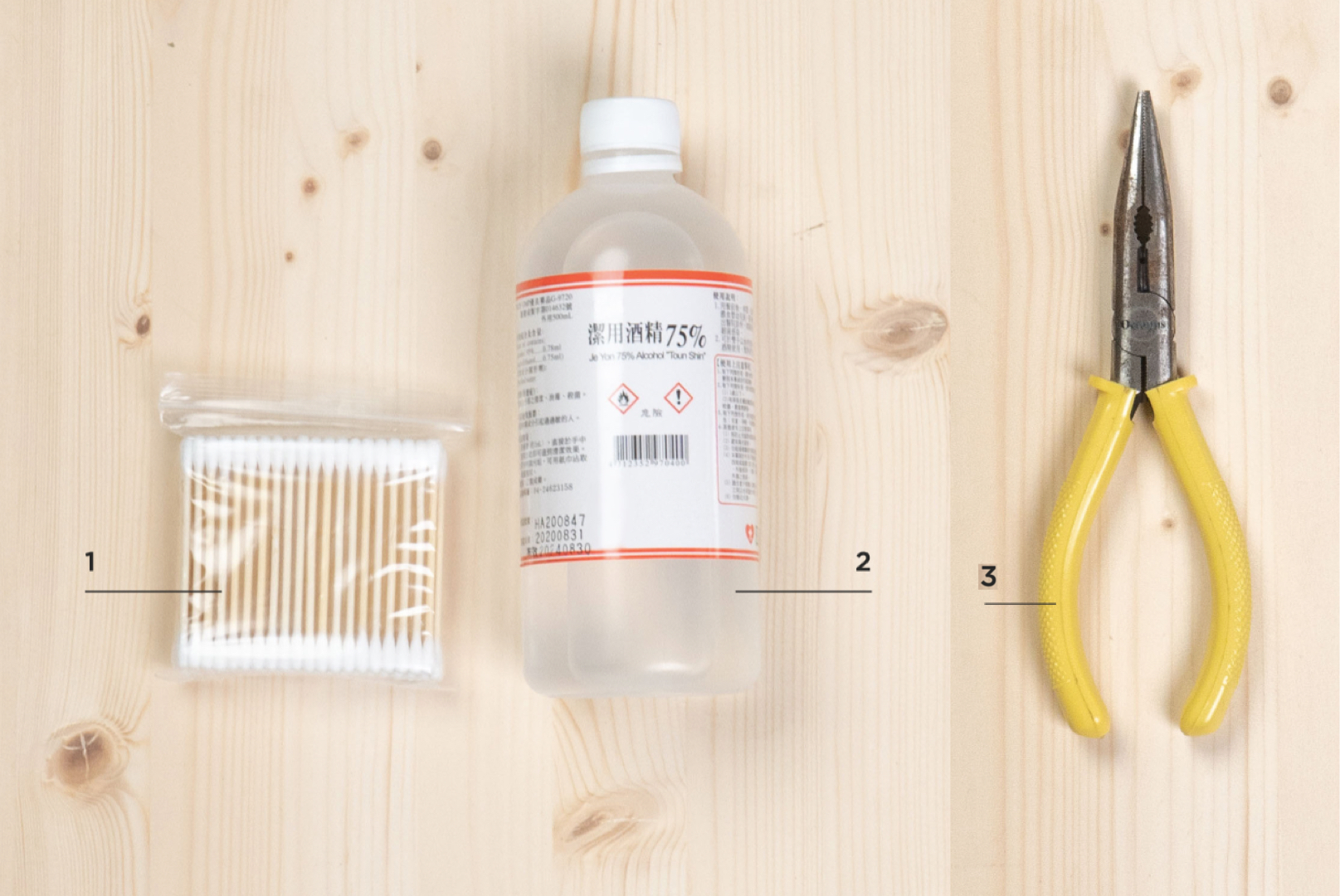

Prepareu vosaltres mateixos:
1｜Bastonets de cotó
2｜Esprai desinfectant / Esprai d'alcohol
3｜Alicates
Pas 2 - Aprendre a generar un pols
A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu fins que el procés de posicionament hagi acabat.
D. Trobeu el botó de pols.
E. Una pressió = un pols, dues pressions = dos polsos, i així successivament.
#Si us plau, sempre feu polsos quan la tapa de la porta estigui tancada.

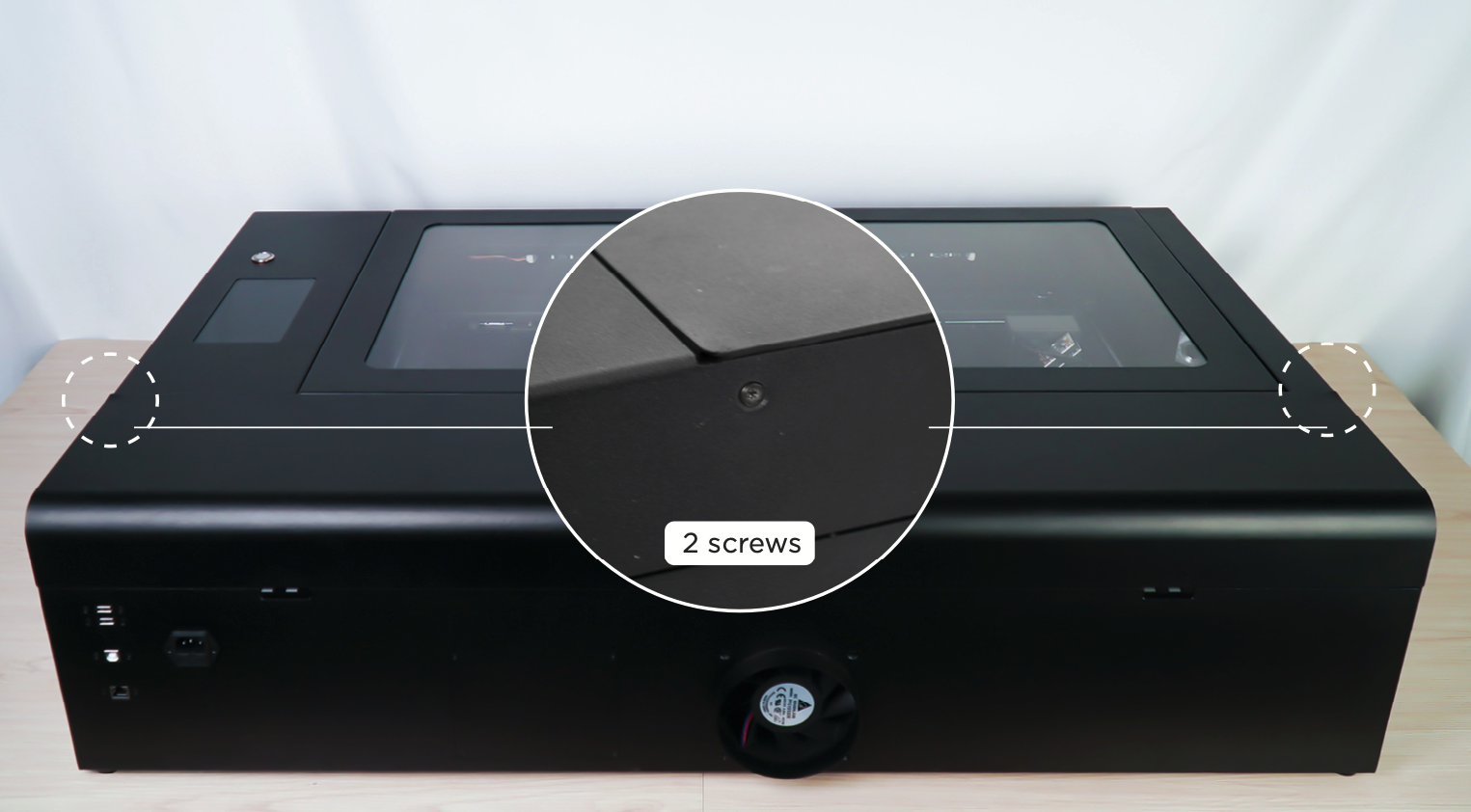

Pas 3 - Obrir la tapa posterior de HEXA
Utilitzeu el tornavís Torx per desenroscar aquests dos cargols als costats de la màquina, i la coberta posterior es podrà obrir després.
Pas 4 - Conegueu les ubicacions
Si us plau, familiaritzeu-vos amb les ubicacions:

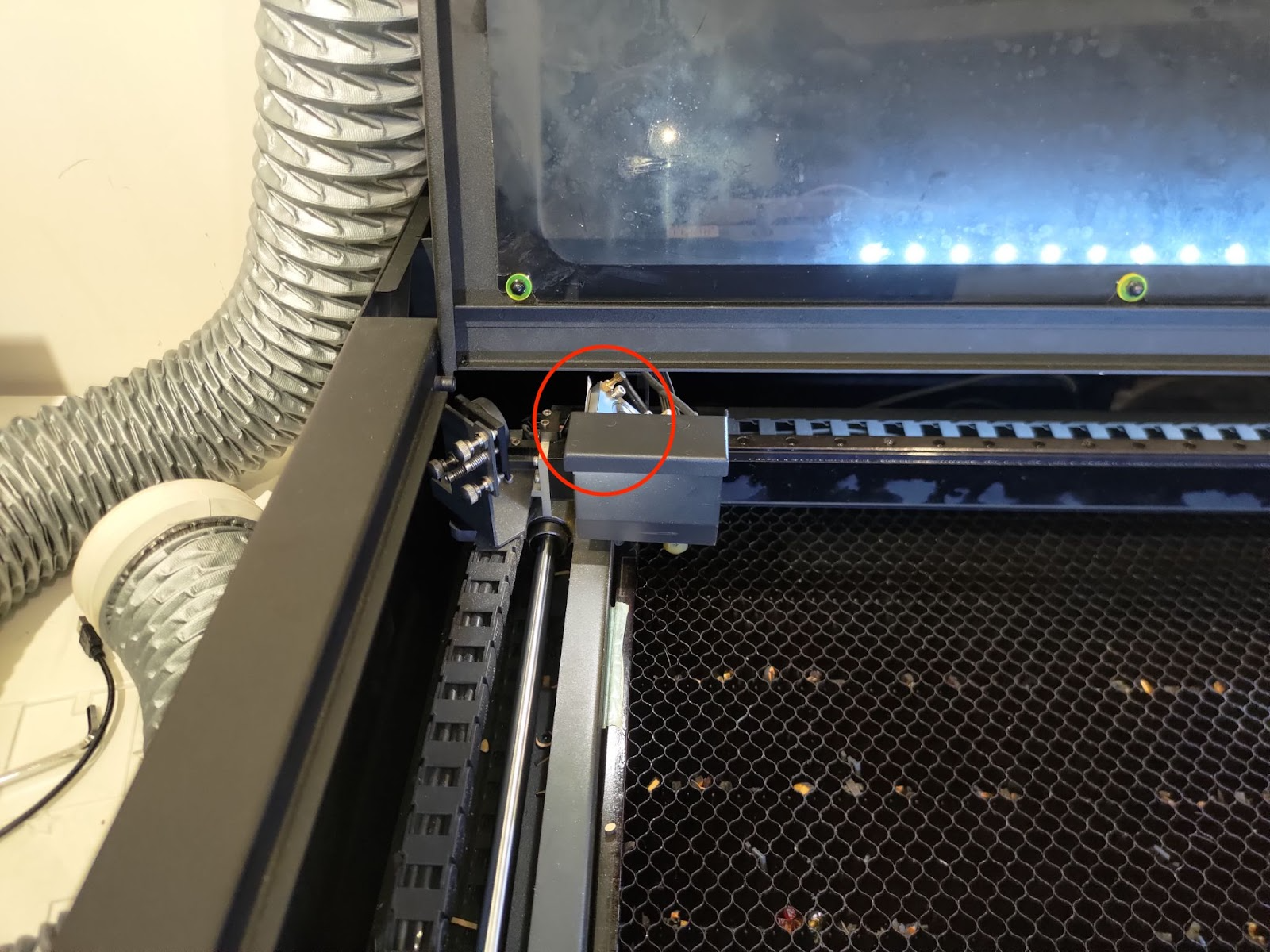

- Primer mirall reflector
- Segon mirall reflector
- Tercer mirall reflector

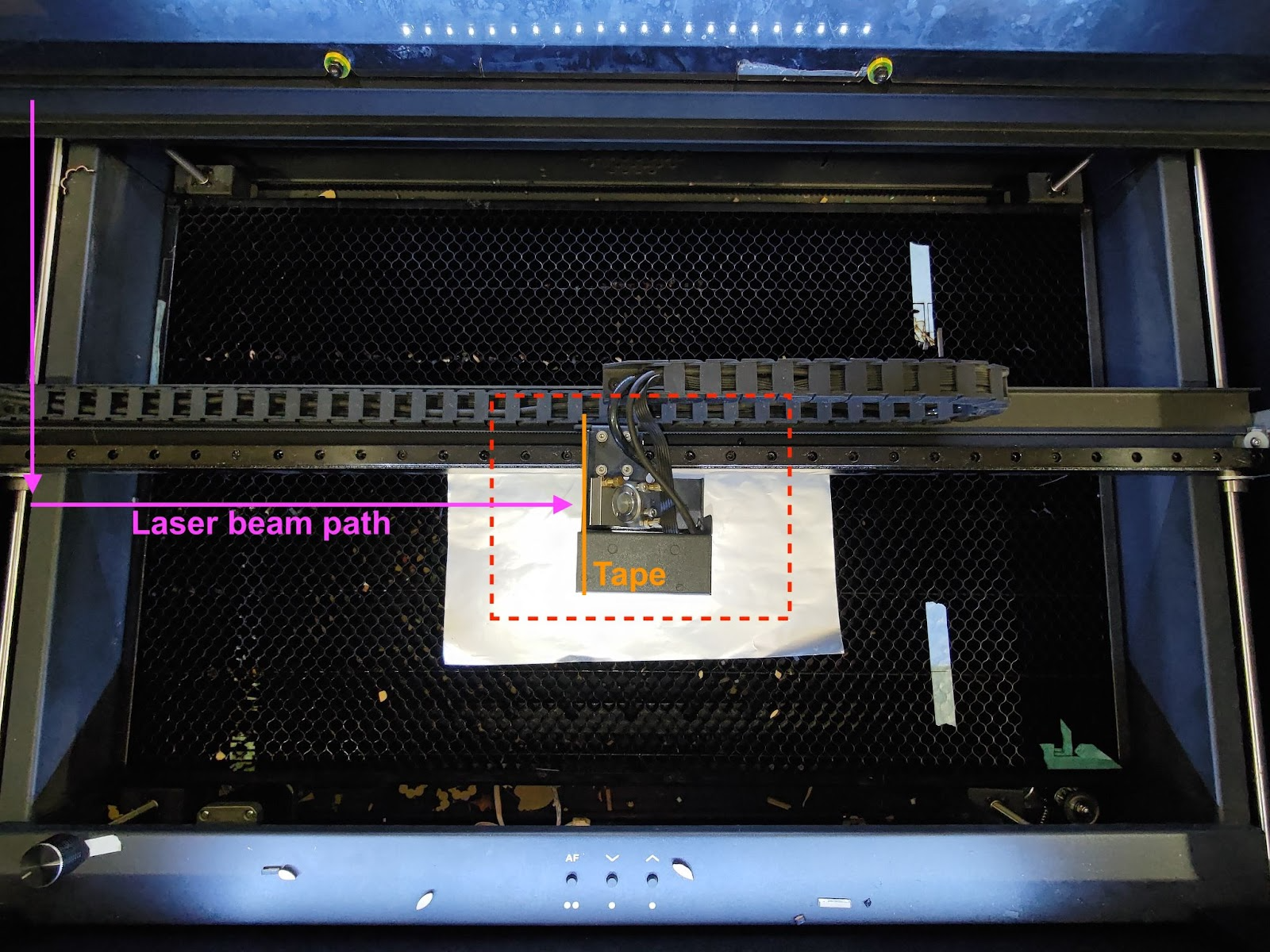

- 7 ubicacions del llit on es mourà el capçal làser durant la comprovació.
Pas 5 - Netejar tots els miralls i lents d'enfocament
Si us plau, seguiu les instruccions de l'enllaç a continuació per netejar tots els miralls i lents.
4-6 Neteja de miralls i lents
Pas 6 - Verificar el punt làser al primer mirall
Aquest pas és per comprovar si el tub làser i la màquina estan en bones condicions.
Visió general del pas:

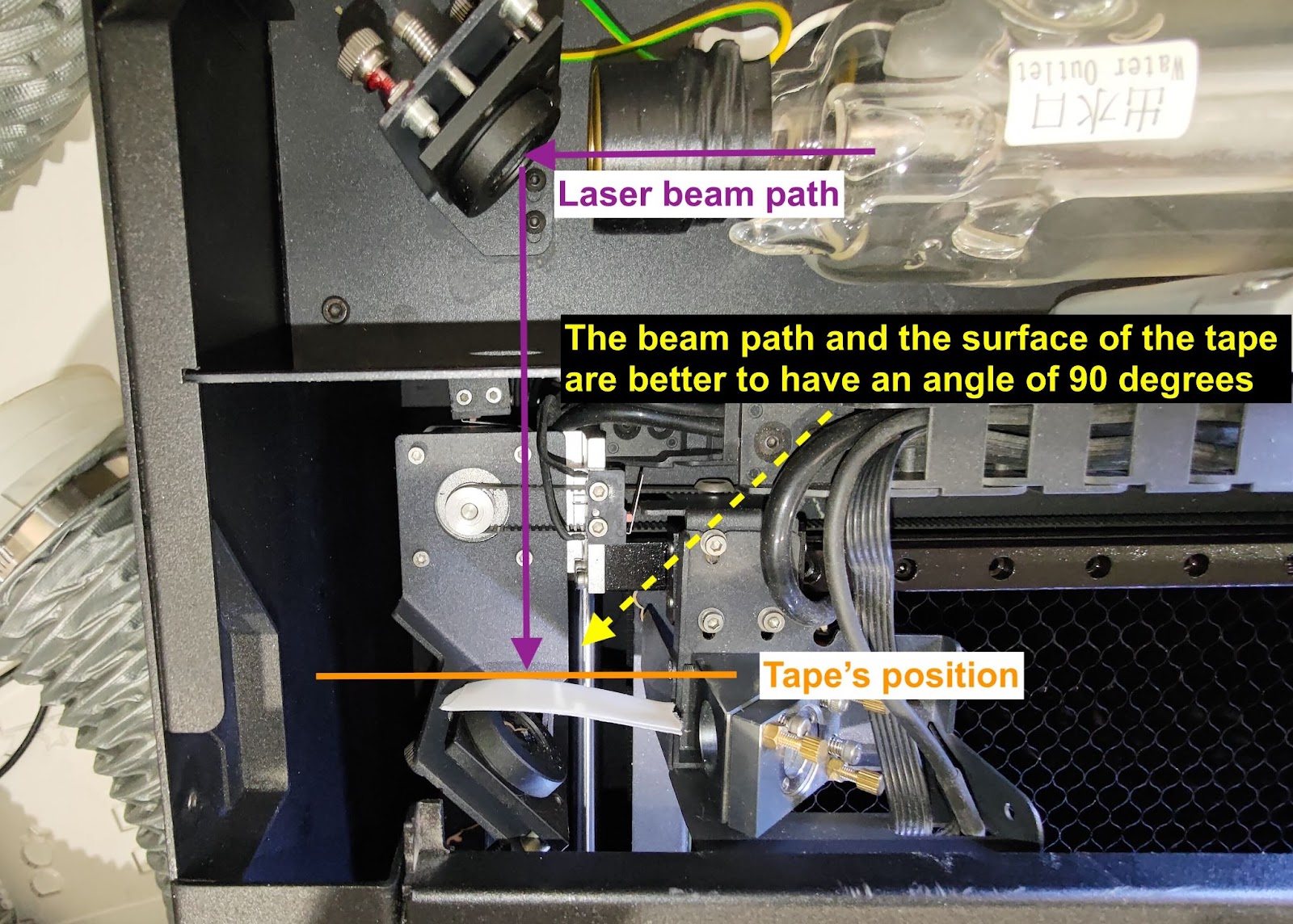

Pas 6-1 - Col·locar cinta adhesiva i generar polsos
Poseu una cinta de doble cara de dues capes al 1r mirall, tanqueu la coberta posterior, i feu cinc polsos.
Pas 6-2 - Comproveu elForma del punt a la cinta adhesiva
La forma és bona si és el més rodona possible, i la primera peça de cinta de doble cara del davant s'hauria de cremar.
Bon exemple:
Mal exemple:
Pas 6-3 - Recollir la cinta adhesiva del primer mirall
Posa la cinta del 1r mirall sobre un tros de paper. Anota la posició i el nombre de polsos com a la foto de sota.
Pas 6-4 - Resolució de problemes i informes
Si el teu punt no és rodó, no és fort o és similar als mals exemples anteriors, augmenta la potència a x2.0 i mira si millora:
-
Si el punt es torna més intens, indica que el tub làser pot haver-se deteriorat. Pots completar el procés d'OPA augmentant la potència, o pots contactar amb el teu distribuïdor local per informar que el tub pot haver-se deteriorat.
-
Si el punt no es fa més fort o encara té una forma estranya, contacta amb el teu distribuïdor local per obtenir més assistència.
(Si us plau, comparteix la foto del resultat del pols al 1r mirall amb el teu distribuïdor.)
Pas 7 - Verificar el recorregut del primer al segon mirall
Aquest pas és per comprovar si el camí està alineat del 1r mirall al 2n mirall.
Visió general del pas:
Pas 7-1 - Crear el primer punt per a la posició superior esquerra

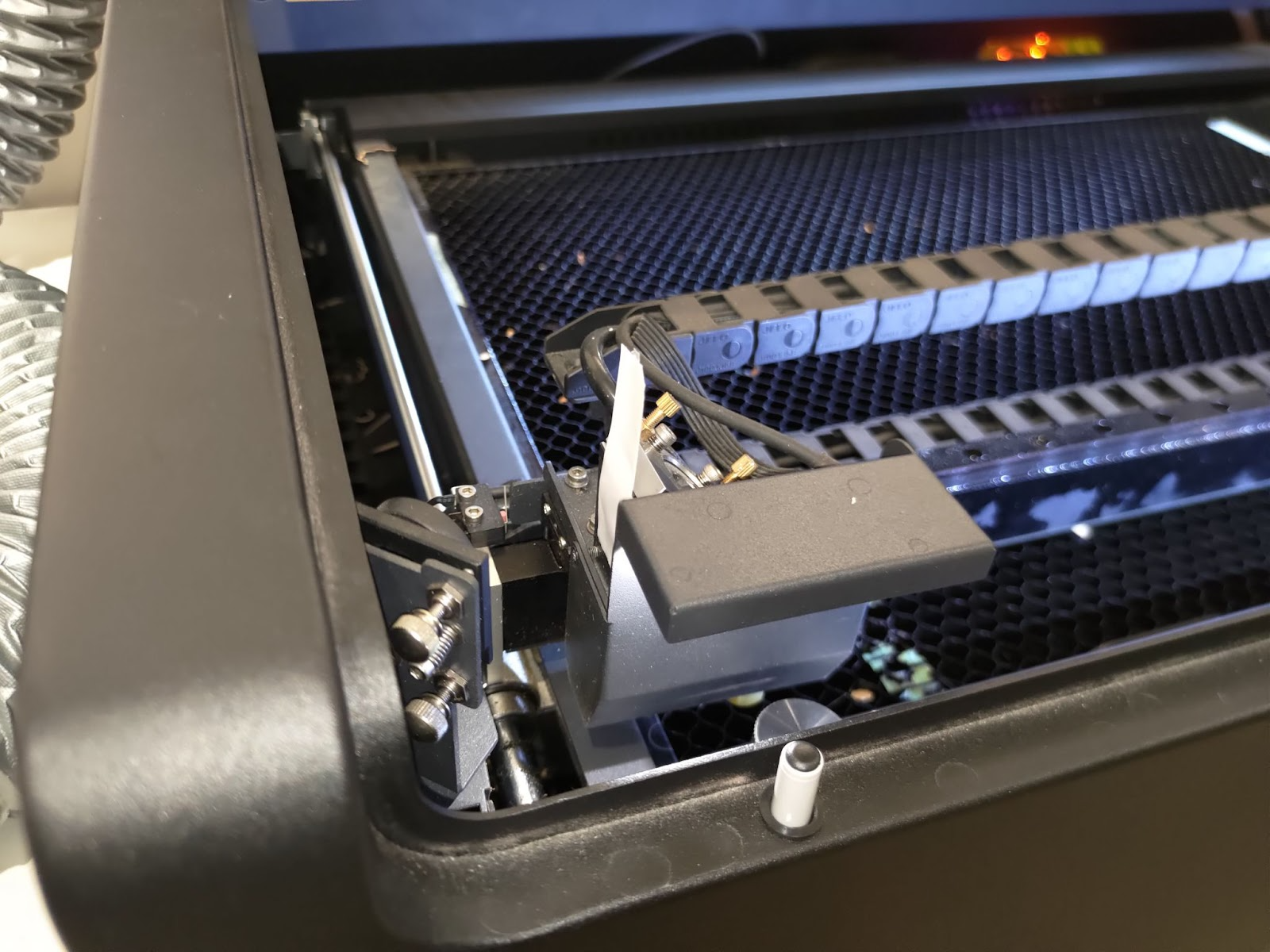

Col·loca una cinta de dues capes al 2n mirall i mou el capçal a la cantonada superior esquerra.
Fes tres polsos per crear el primer punt.
Pas 7-2 - Crear el segon punt per a la posició inferior esquerra
Mantingues la mateixa cinta al 2n mirall i mou el capçal a la cantonada inferior esquerra.
Fes tres polsos per crear el segon punt.
Si no hi ha cap punt a la posició inferior esquerra, indica que la trajectòria està desalineada de manera significativa.
Si us plau, moveu el capçal a la posició central esquerra i intenteu crear un punt al centre esquerre.
Pas 7-3 - Comproveu si el primer i el segon punt se superposen
Si els punts se superposen perfectament, com a la foto de bon exemple, indica que la trajectòria està alineada correctament.
Podeu passar al Pas 7-5.
Si no se superposen, com als mals exemples següents, indica que des del 1r mirall fins al 2n mirall, la trajectòria òptica està desalineada i cal ajustar el 1r mirall.
Bon exemple:
Mal exemple:
Pas 7-4 - Alinear el recorregut del primer mirall al segon mirall
Aquest pas us ensenyarà com alinear la trajectòria des del 1r mirall fins al 2n mirall ajustant els cargols del 1r mirall.

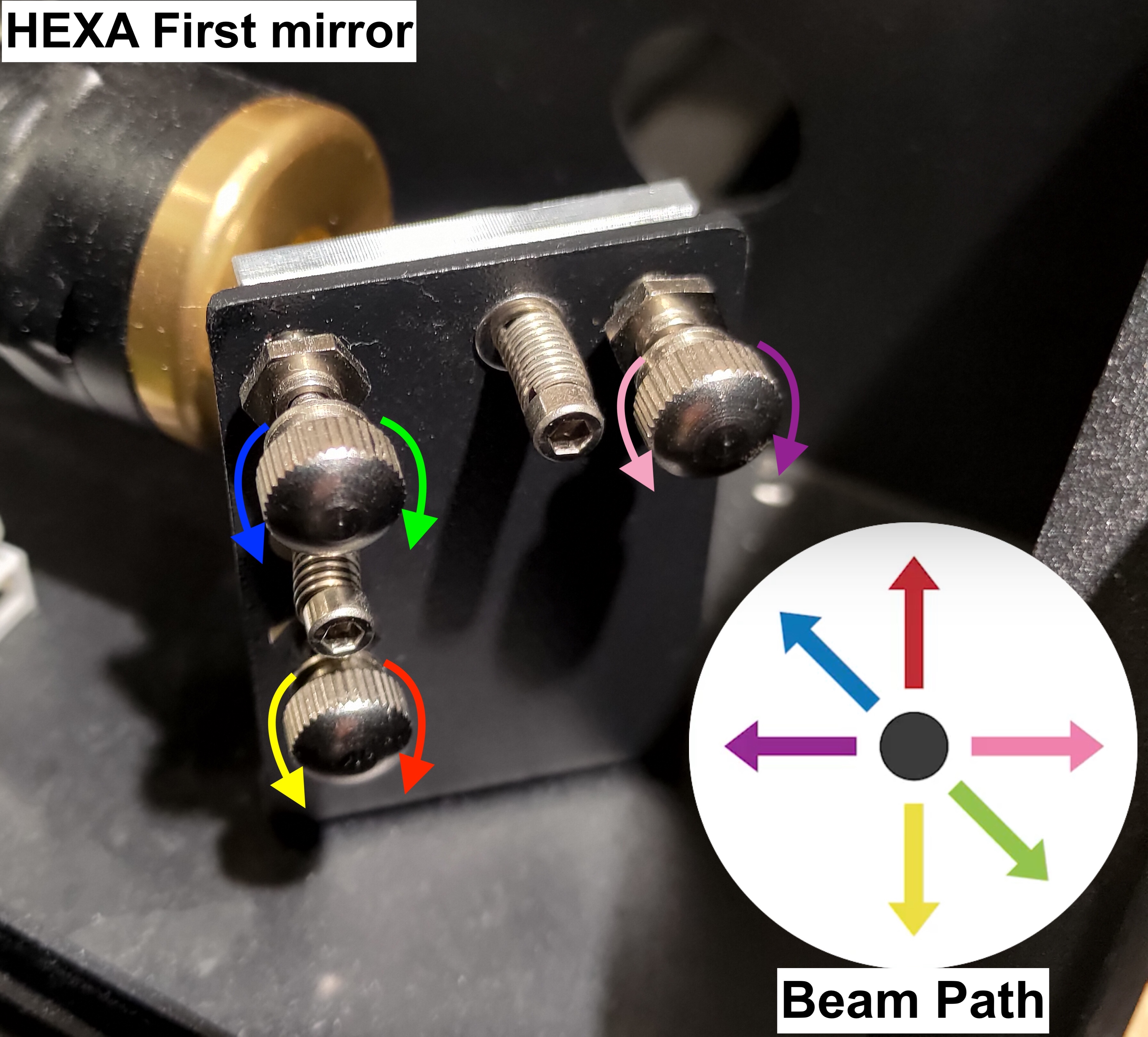

Hi ha tres cargols al 1r mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria del feix, és a dir, la posició del segon punt canviarà.
Tingueu en compte que cada vegada que ajusteu el cargol, la trajectòria pot canviar. Per garantir la precisió, es recomana treure la cinta vella amb els punts anteriors i utilitzar una nova cinta de dues capes per confirmar si els nous punts se superposen.
Pas 7-4-1 - Identificar el cargol que s'ha d'ajustar

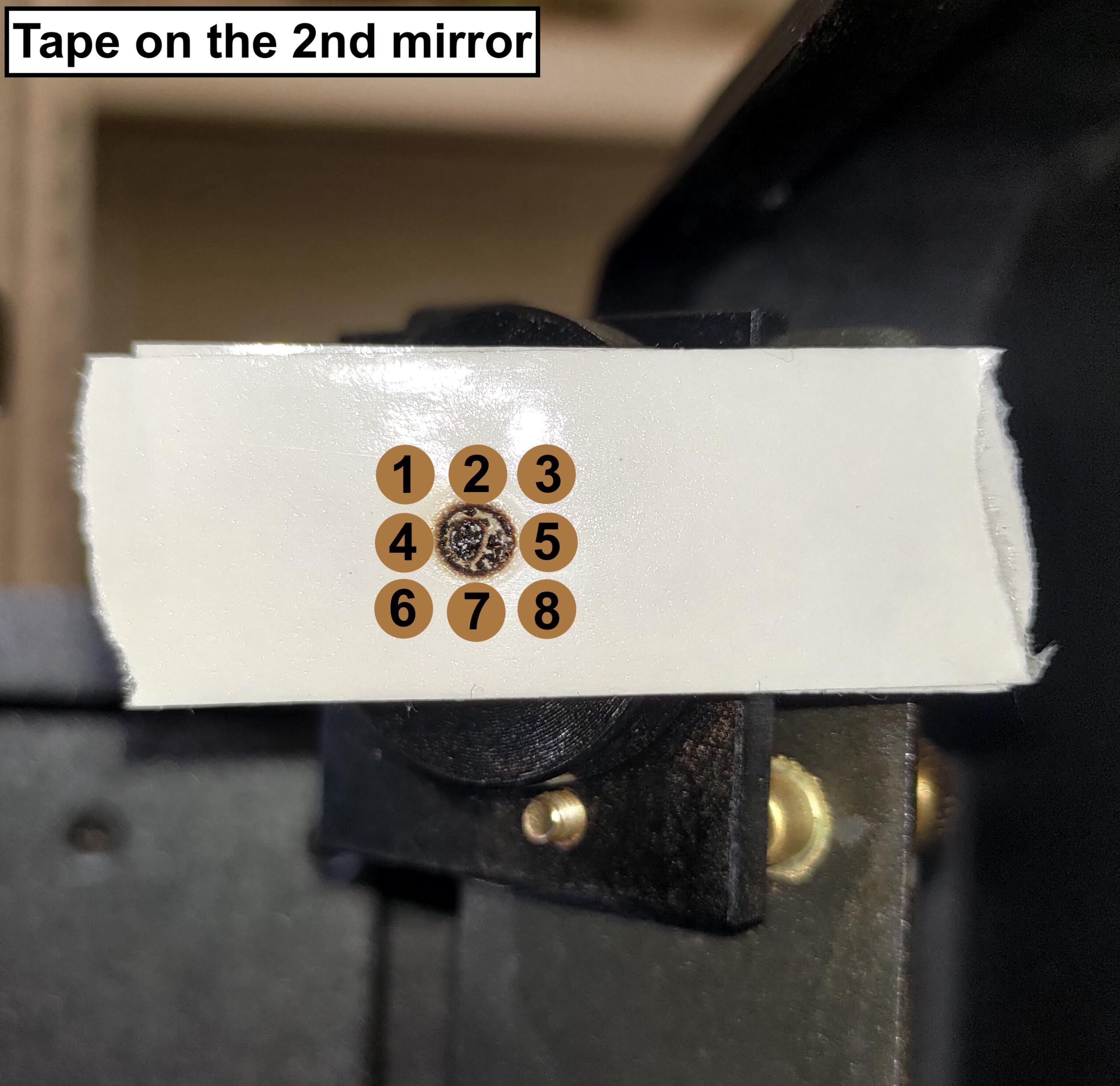

Determineu la posició del segon punt i identifiqueu el cargol i la seva direcció de rotació.
Si us plau, mireu la foto següent i trobeu el número que sigui similar a la posició del vostre segon punt:

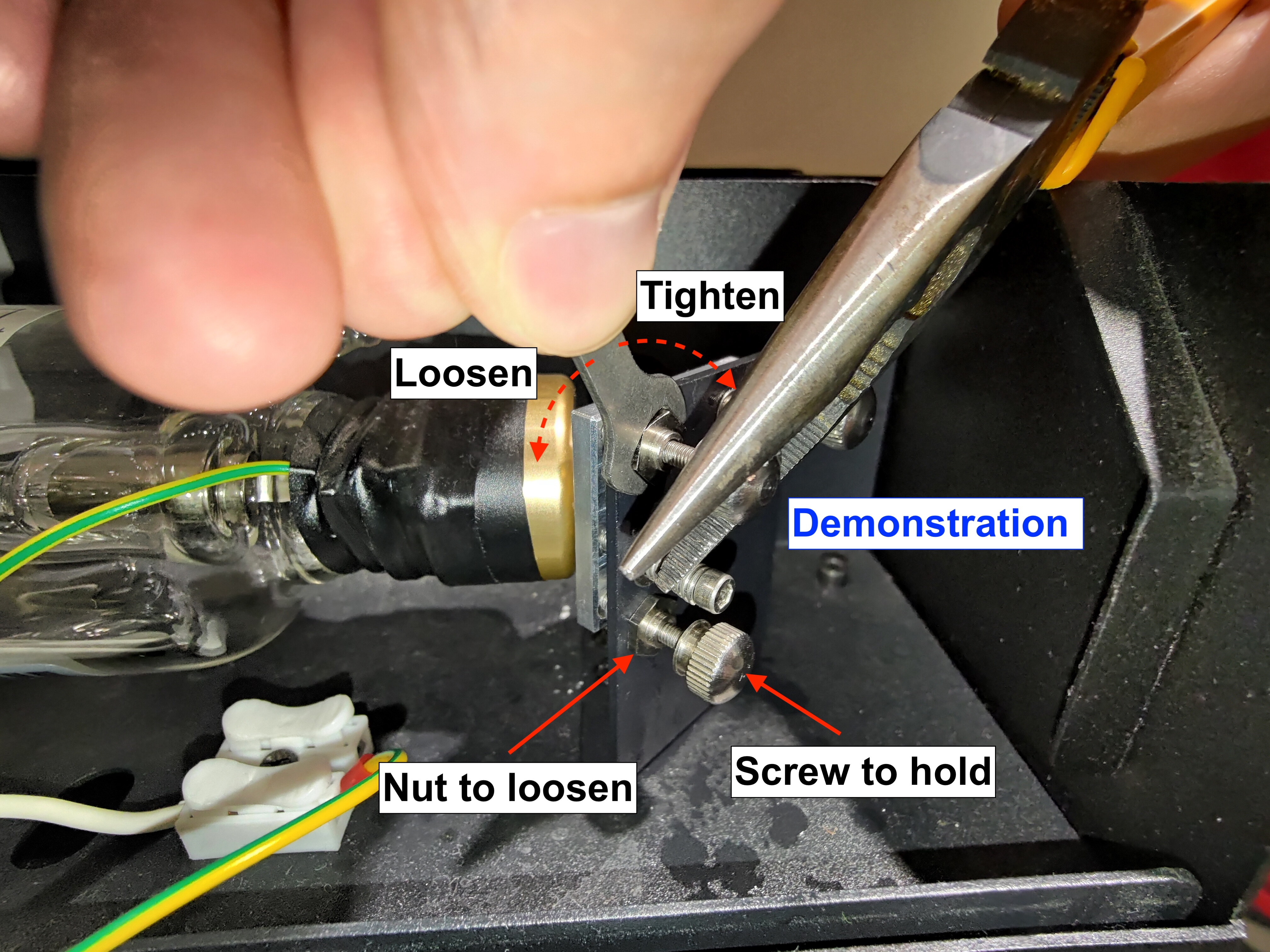

Abans d'ajustar el cargol, apreneu com afluixar correctament la femella:

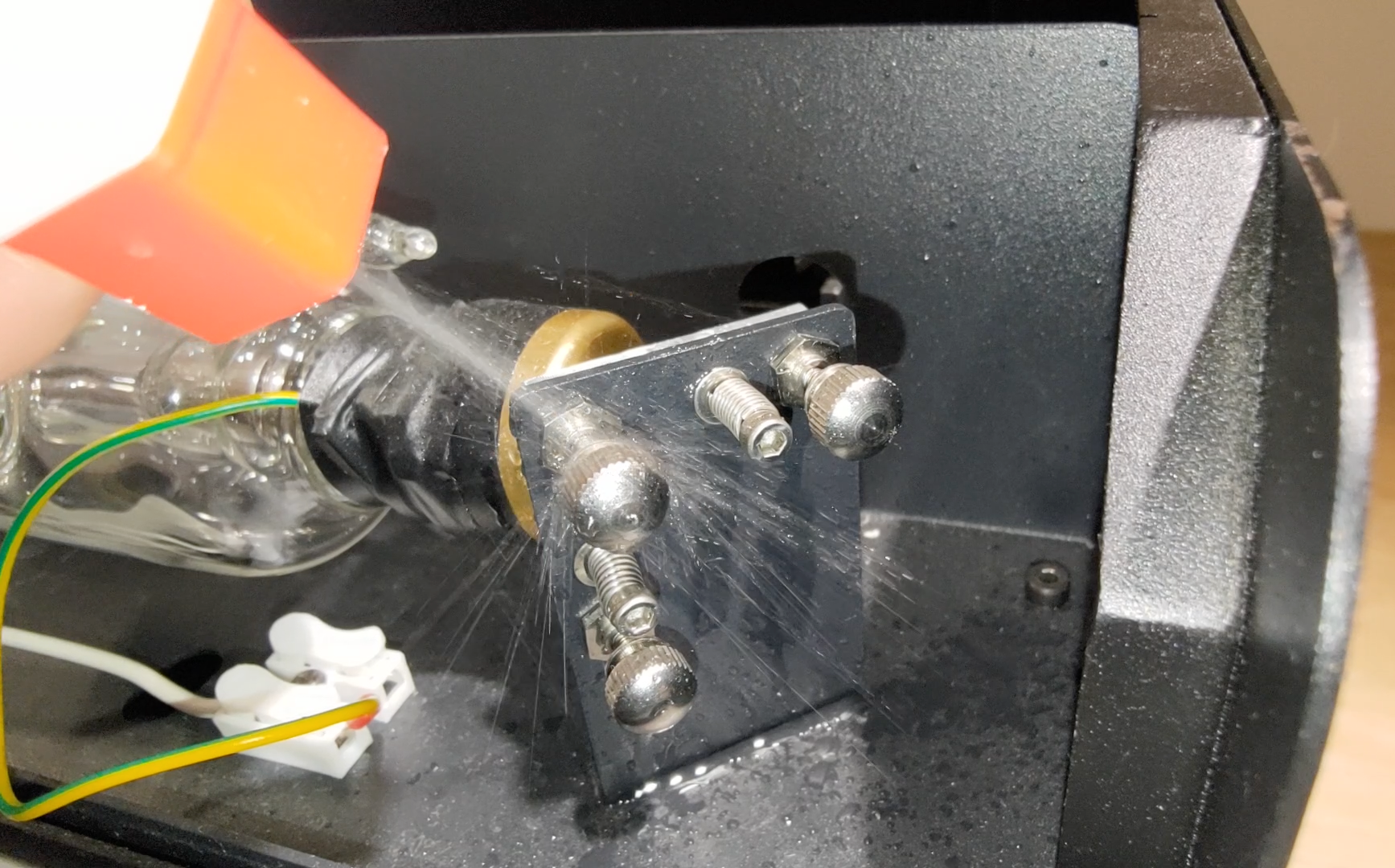

- Primer, ruixeu alcohol sobre les femelles per fondre el gel o la cola i espereu uns segons.
- A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.

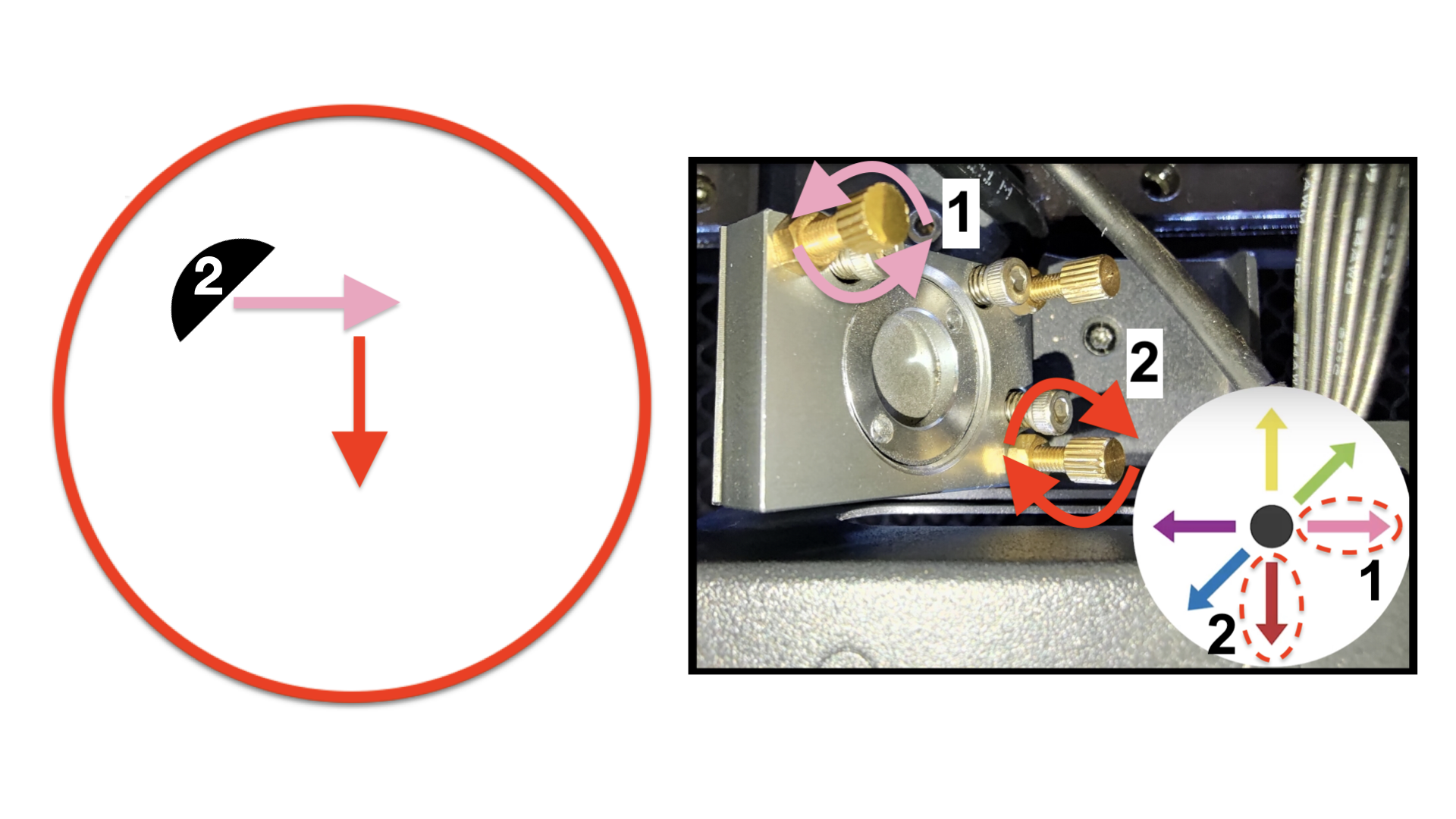

Per a #1:
El segon punt ha de baixar cap a la dreta per superposar-se amb el primer punt
El cargol superior esquerre s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.

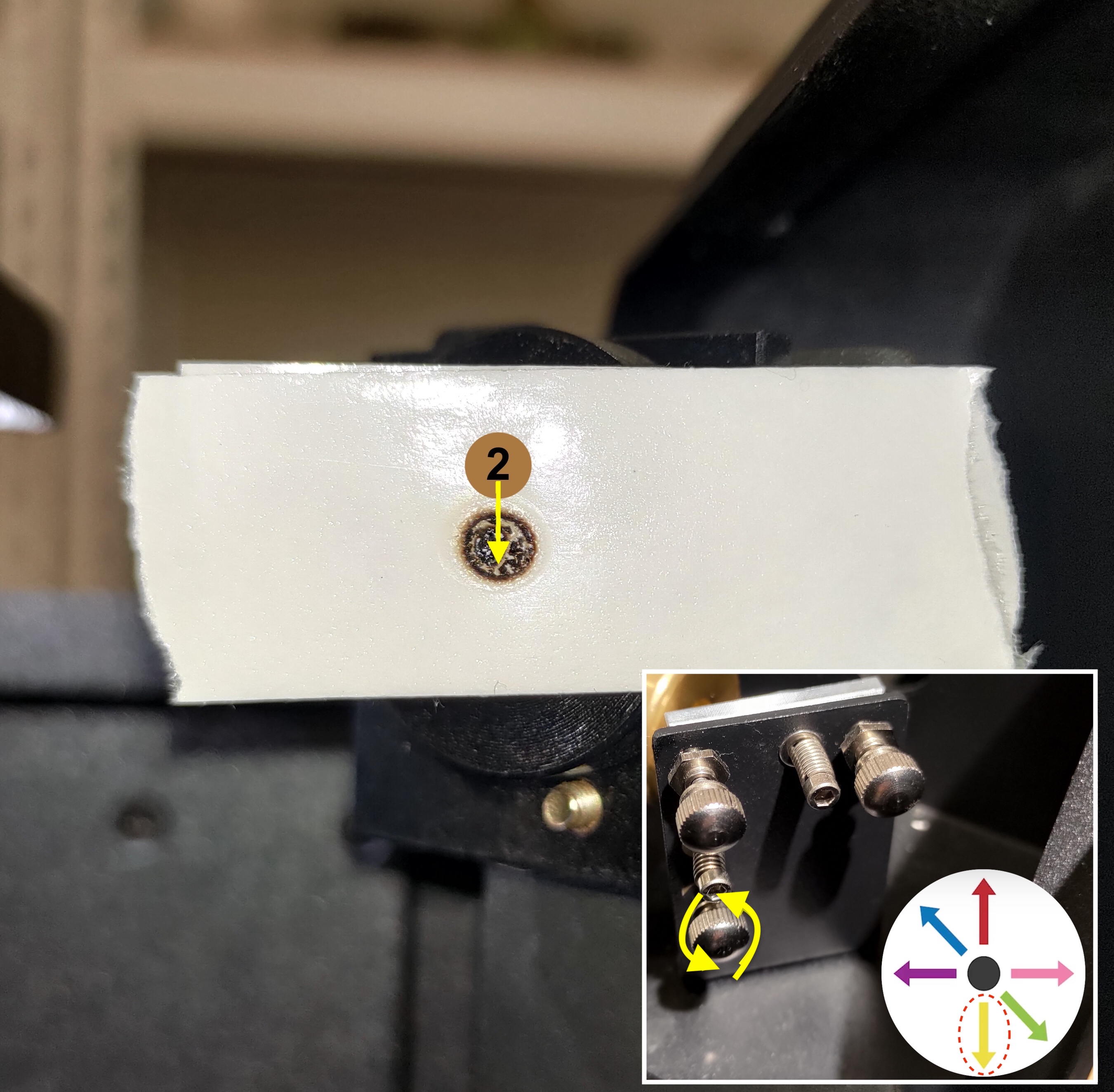

Per a #2:
El segon punt ha d'anar directament cap avall per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit antihorari. Si us plau, consulteu la foto de sota.
Per a #3:
El segon punt ha d'anar primer cap avall i després cap a l'esquerra per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit antihorari per fer que el punt vagi cap avall.
El cargol superior dret s'haurà de girar en sentit horari per fer que el punt vagi cap a l'esquerra.
Si us plau, consulteu la foto de sota.

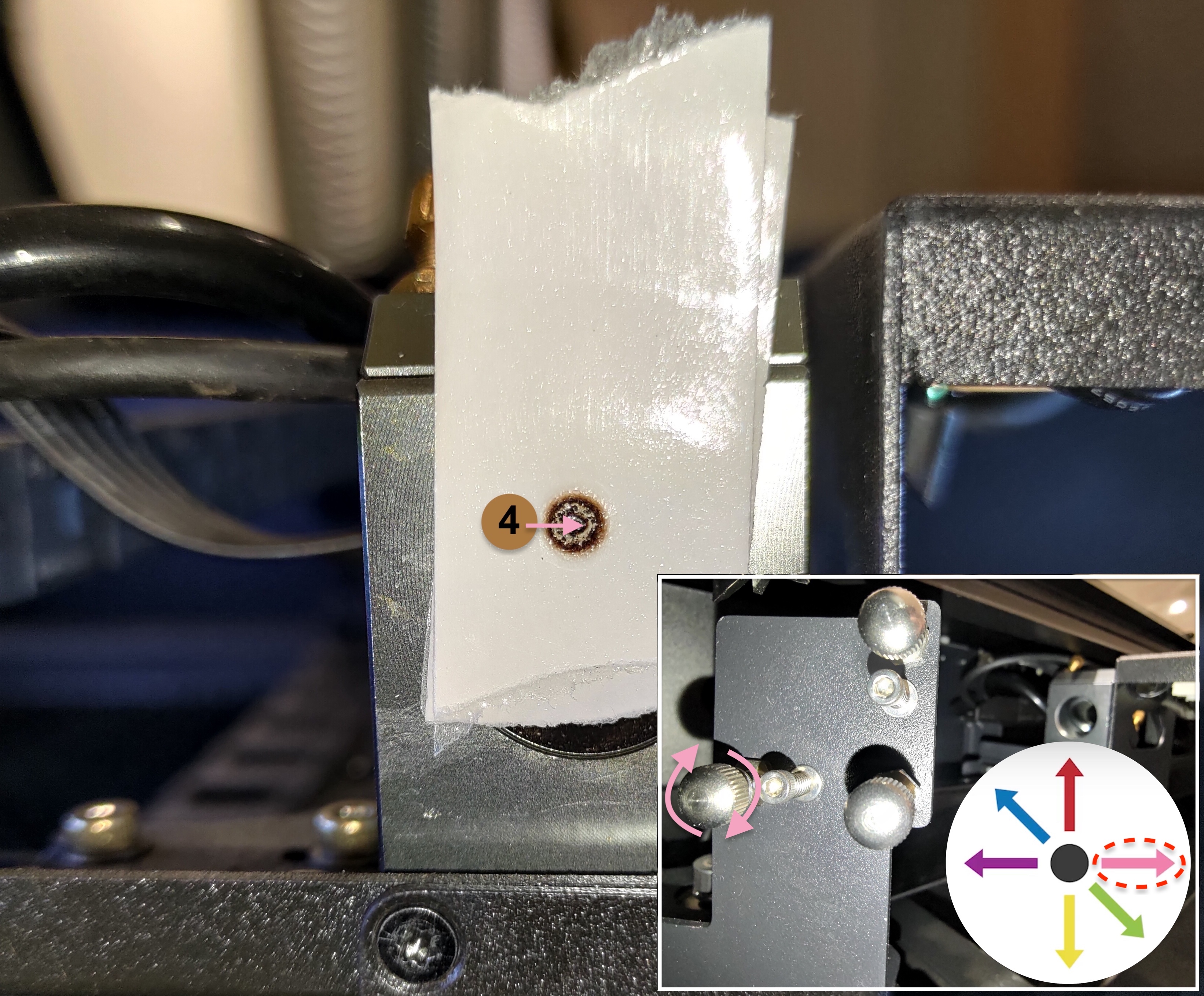

Per a #4:
El segon punt ha d'anar cap a la dreta per superposar-se al primer punt.
El cargol superior dret s'haurà de girar en sentit antihorari. Si us plau, consulteu la foto de sota.
Per a #5:
El segon punt ha d'anar cap a l'esquerra per superposar-se al primer punt.
El cargol superior dret s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.

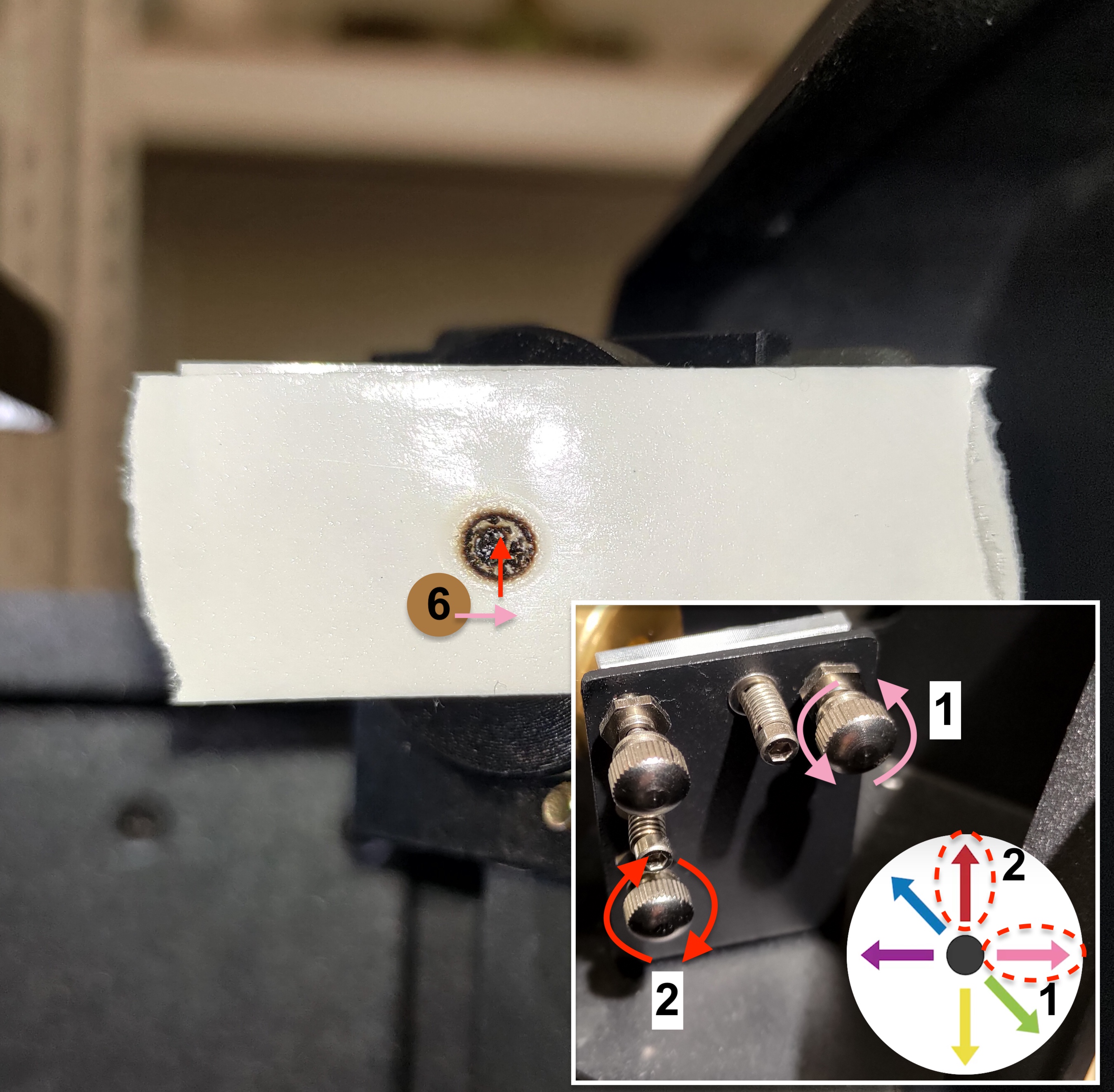

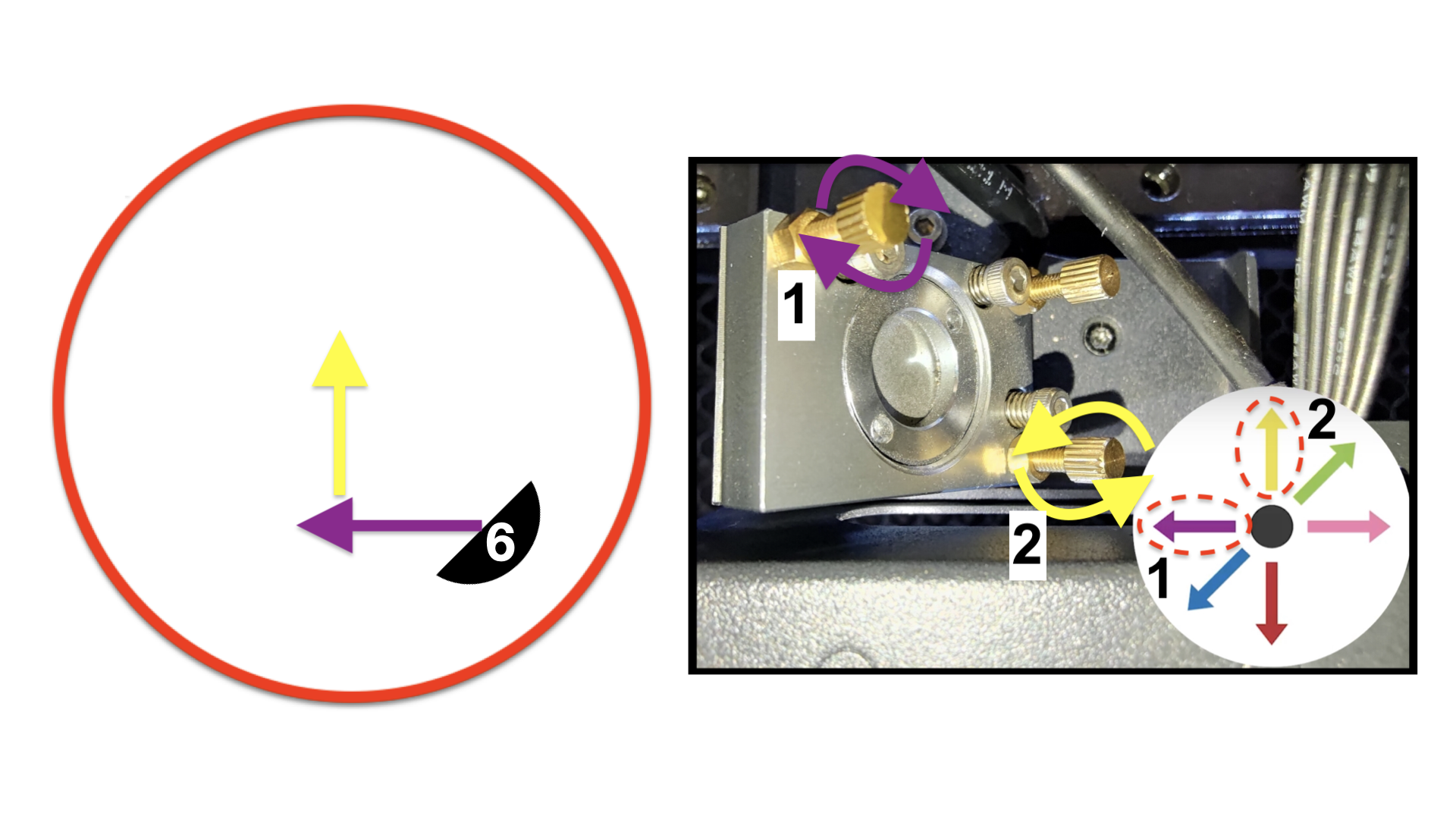

Per a #6:
El segon punt ha d'anar primer cap a la dreta i després cap amunt per superposar-se al primer punt.
El cargol superior dret s'haurà de girar en sentit antihorari per fer que el punt vagi cap a la dreta.
El cargol inferior esquerre s'haurà de girar en sentit horari per fer que el punt vagi cap amunt.
Si us plau, consulteu la foto de sota.

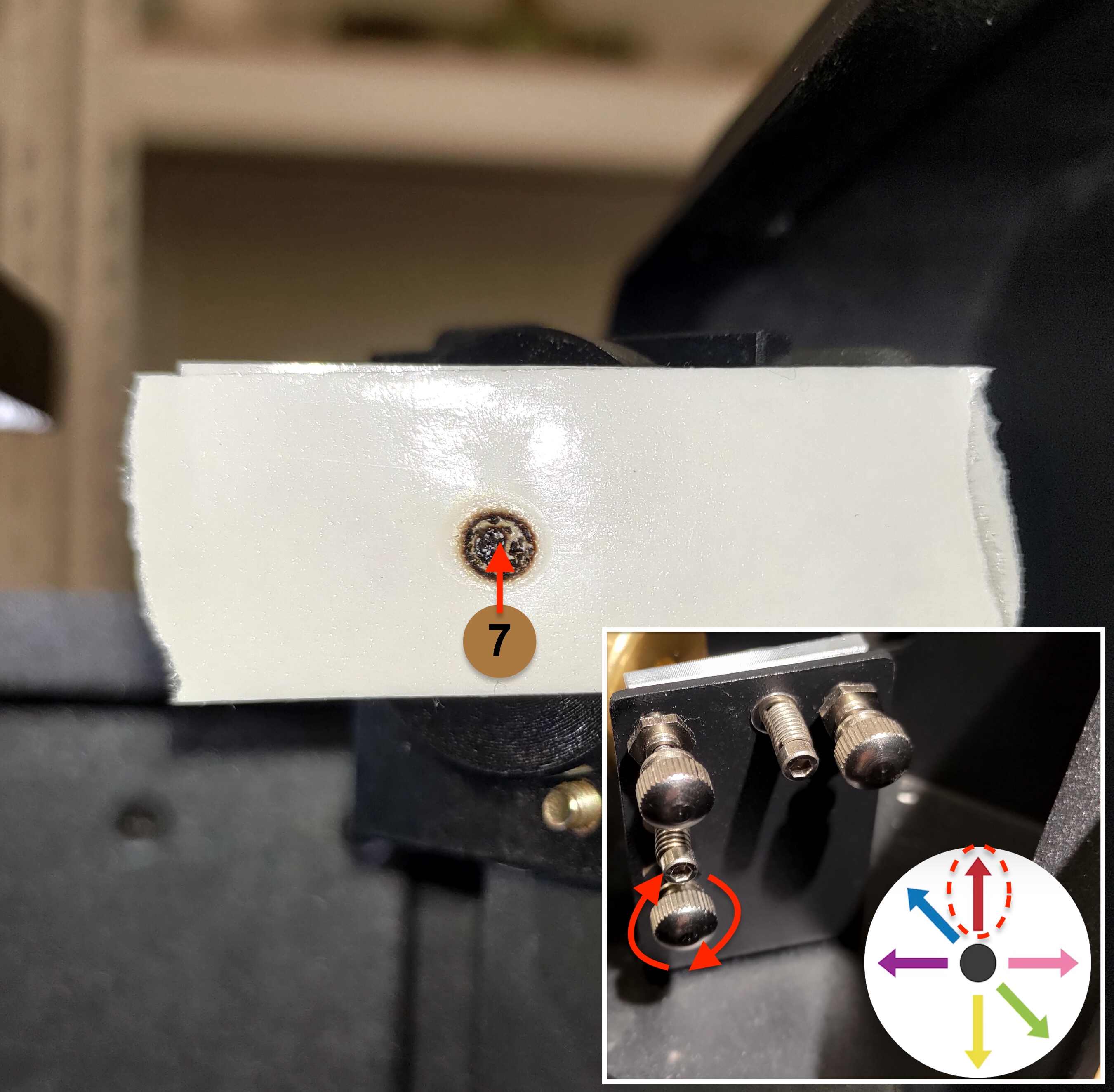

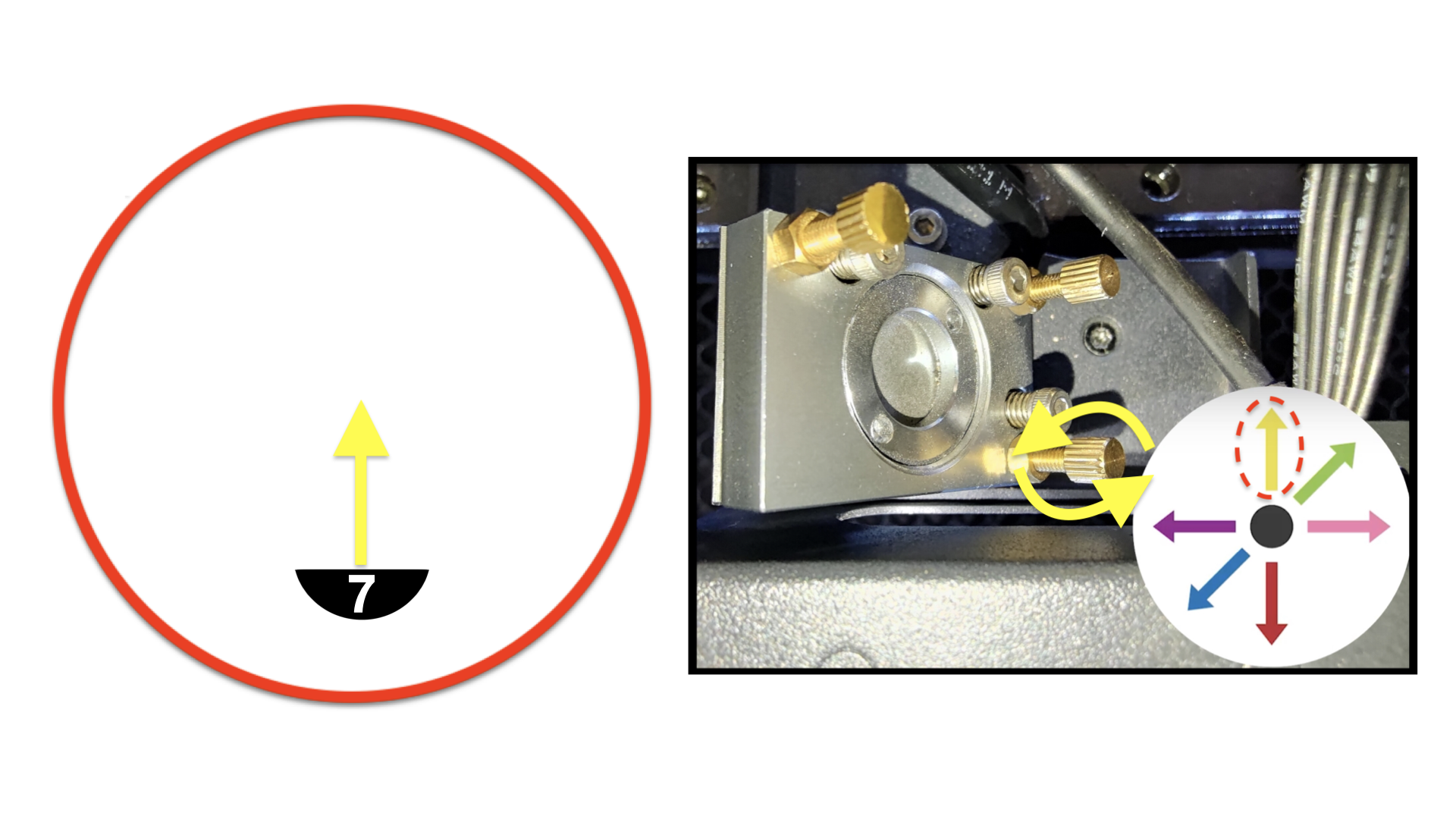

Per a #7:
El segon punt ha d'anar directament cap amunt per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.

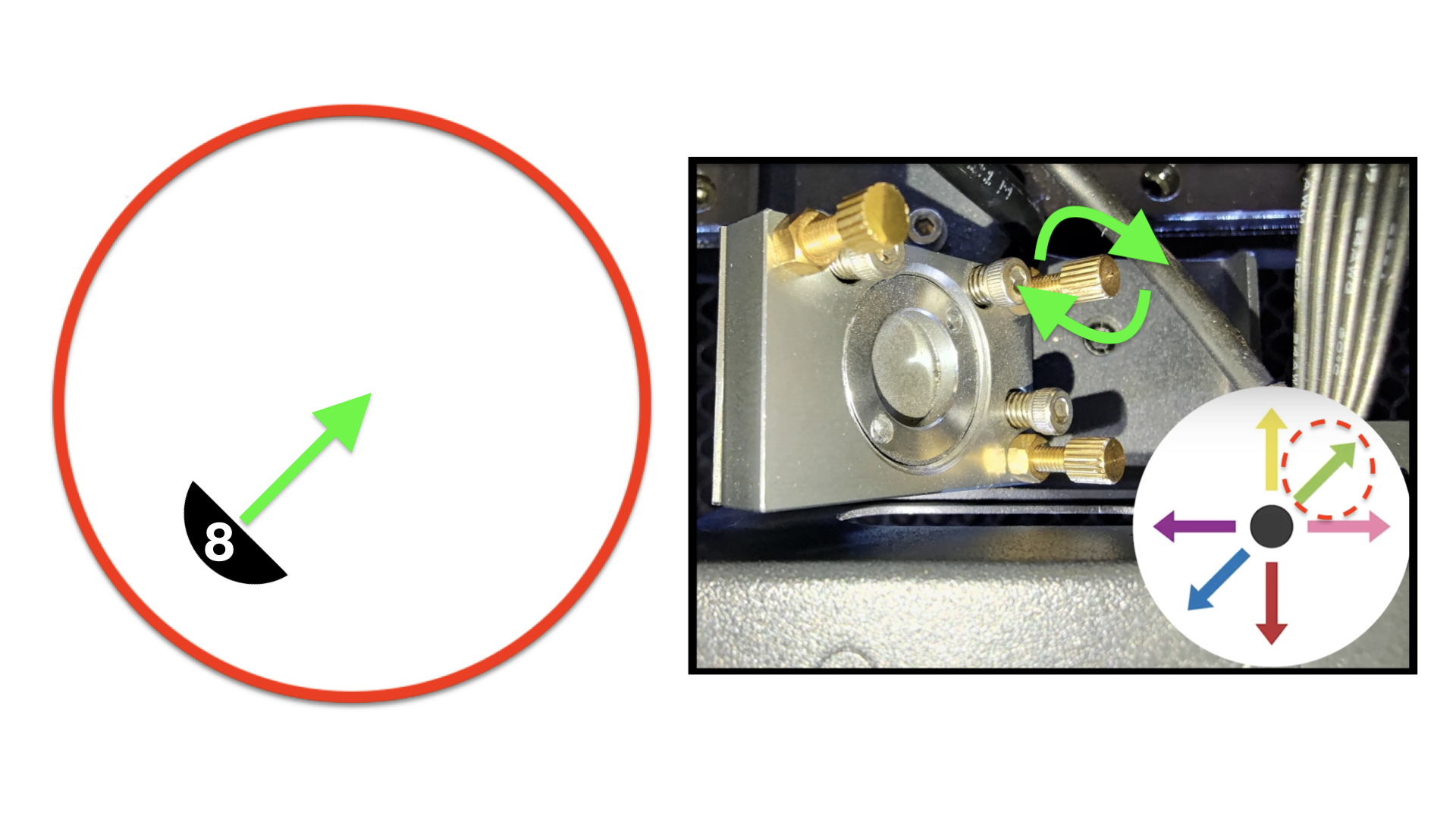

Per a #8:
El segon punt ha de pujar cap a l'esquerra per superposar-se al primer punt
El cargol superior esquerre haurà de girar-se en sentit antihorari. Si us plau, consulteu la foto de sota.
Pas 7-4-2 - Estrènyer la femella després de l'ajustament
Si us plau, estrenyi la femella després d'ajustar el cargol girant-lo en sentit horari.
Pas 7-5 - Recollir la cinta adhesiva del segon mirall
Posi la cinta del 2n mirall sobre el paper. Anoti la posició i el nombre de polsos com a la foto de sota.
Pas 8 - Verificar el recorregut del segon al tercer mirall
Aquest pas és per comprovar si el camí està alineat del 2n mirall al 3r mirall.
Visió general del pas:
Pas 8-1 - Crear el primer punt per a la posició central esquerra
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la posició mig-esquerra .
Feu tres polsos per crear el primer punt.
Pas 8-2 - Crear el segon punt per a la posició central dreta
Manteniu la mateixa cinta al 3r mirall i moveu el capçal a la posició mig-dreta.
Feu tres polsos per crear el segon punt.
Pas 8-3 - Comproveu si el primer i el segon punt se superposen
Si els punts se superposen perfectament, com a la foto de bon exemple a continuació, indica que el camí està alineat correctament. Podeu passar al Pas 8-5.
Si no se superposen, indica que des del 2n mirall fins al 3r mirall, el camí òptic està desalineat i cal ajustar el 2n mirall.
Bon exemple:
Mal exemple:
Pas 8-4 - Alinear el camí del segon mirall al tercer mirall
Aquest pas us ensenyarà com alinear el camí des del 2n mirall fins al 3r mirall ajustant els cargols del 2n mirall.

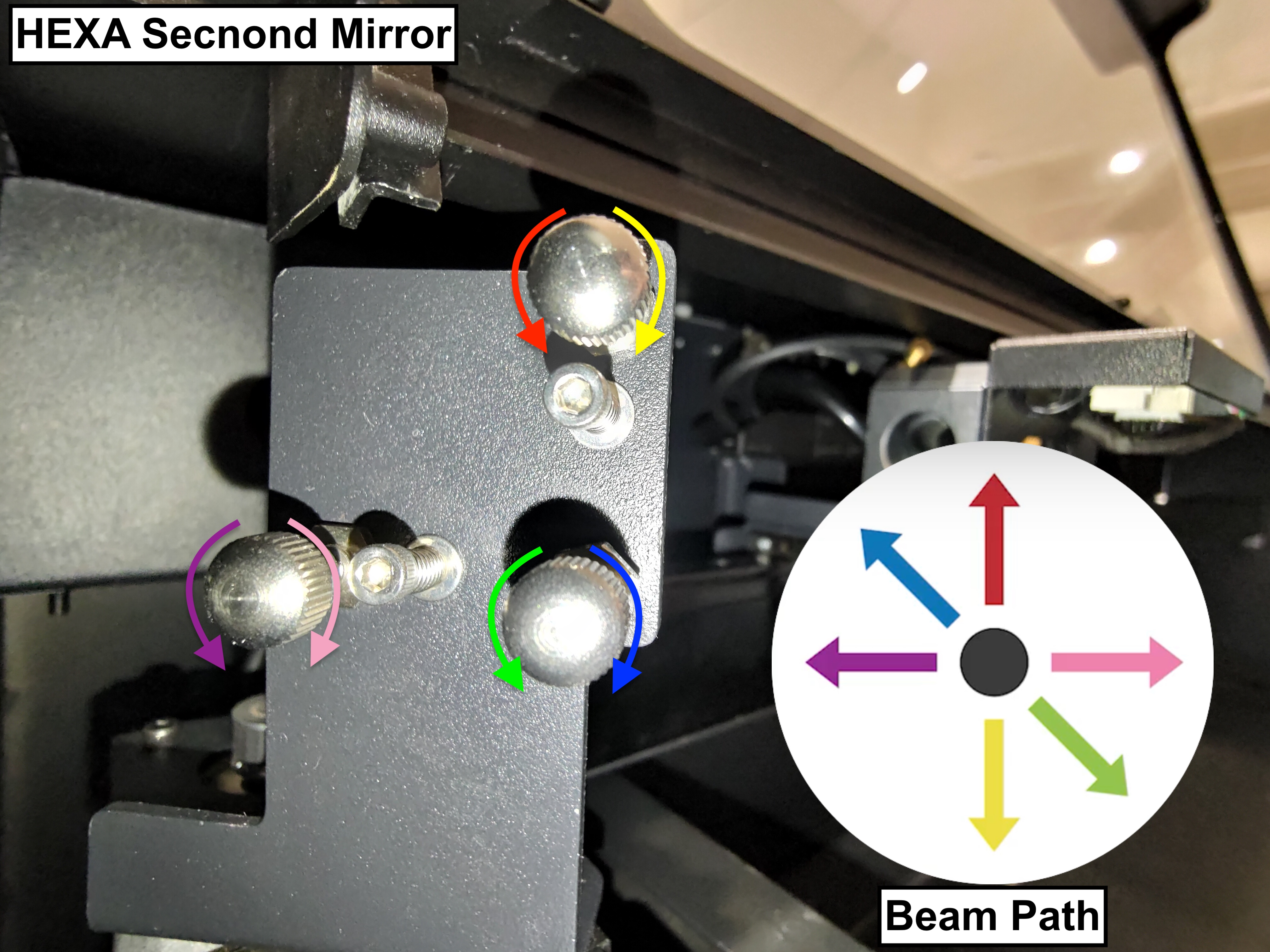

Hi ha tres cargols al 2n mirall, i girar-los en sentit horari o antihorari canviarà el camí del feix, és a dir la posició del segon punt canviarà.
Tingueu en compte que cada vegada que ajusteu el cargol, la trajectòria pot canviar. Per garantir la precisió, es recomana treure la cinta vella amb els punts anteriors i utilitzar una nova cinta de dues capes per confirmar si els nous punts se superposen.
Pas 8-4-1 - Localitzar el cargol que s'ha d'ajustar

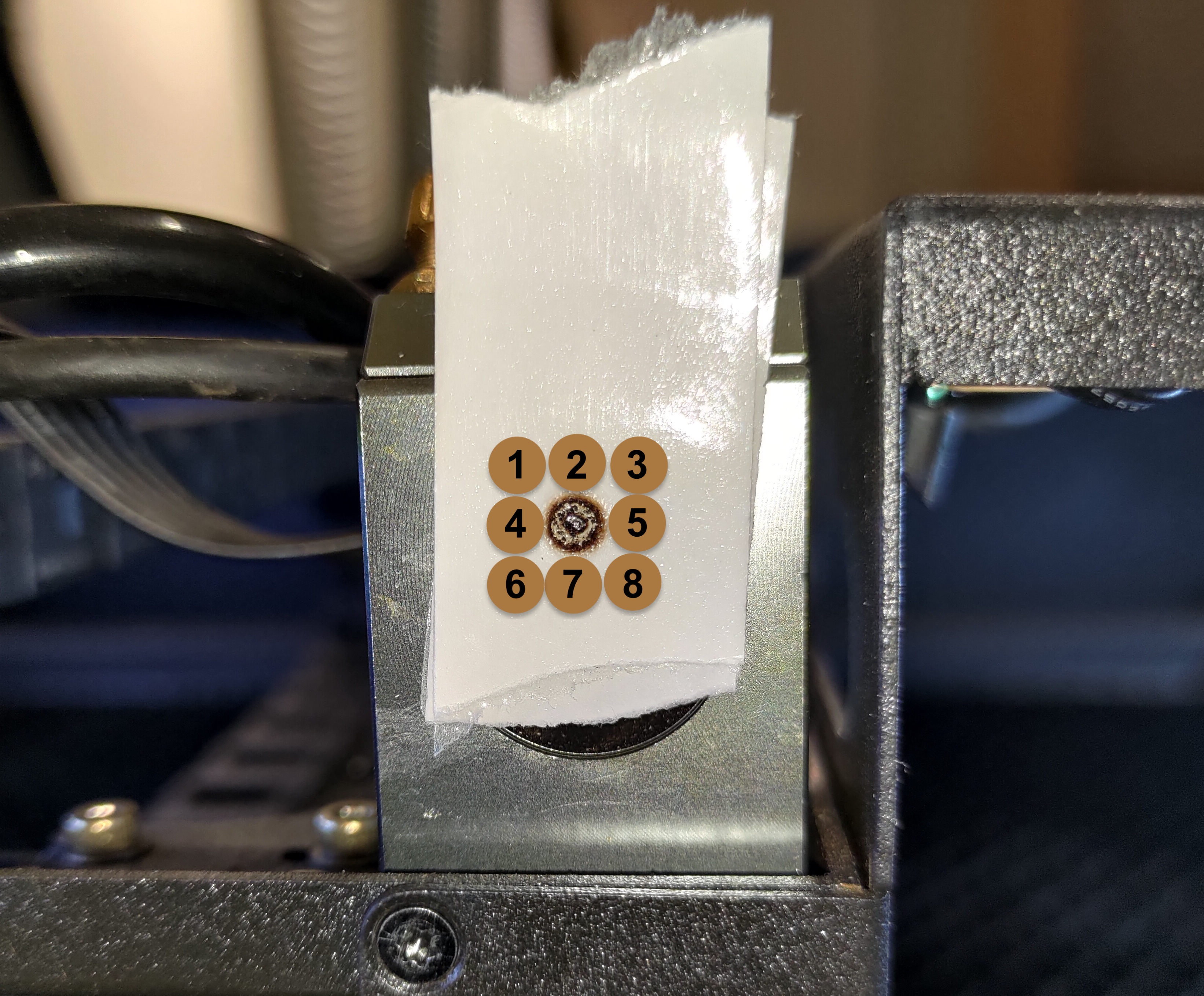

Determineu la posició del segon punt i identifiqueu el cargol i la seva direcció de rotació.
Si us plau, mireu la foto següent i trobeu el número que sigui similar a la posició del vostre segon punt:

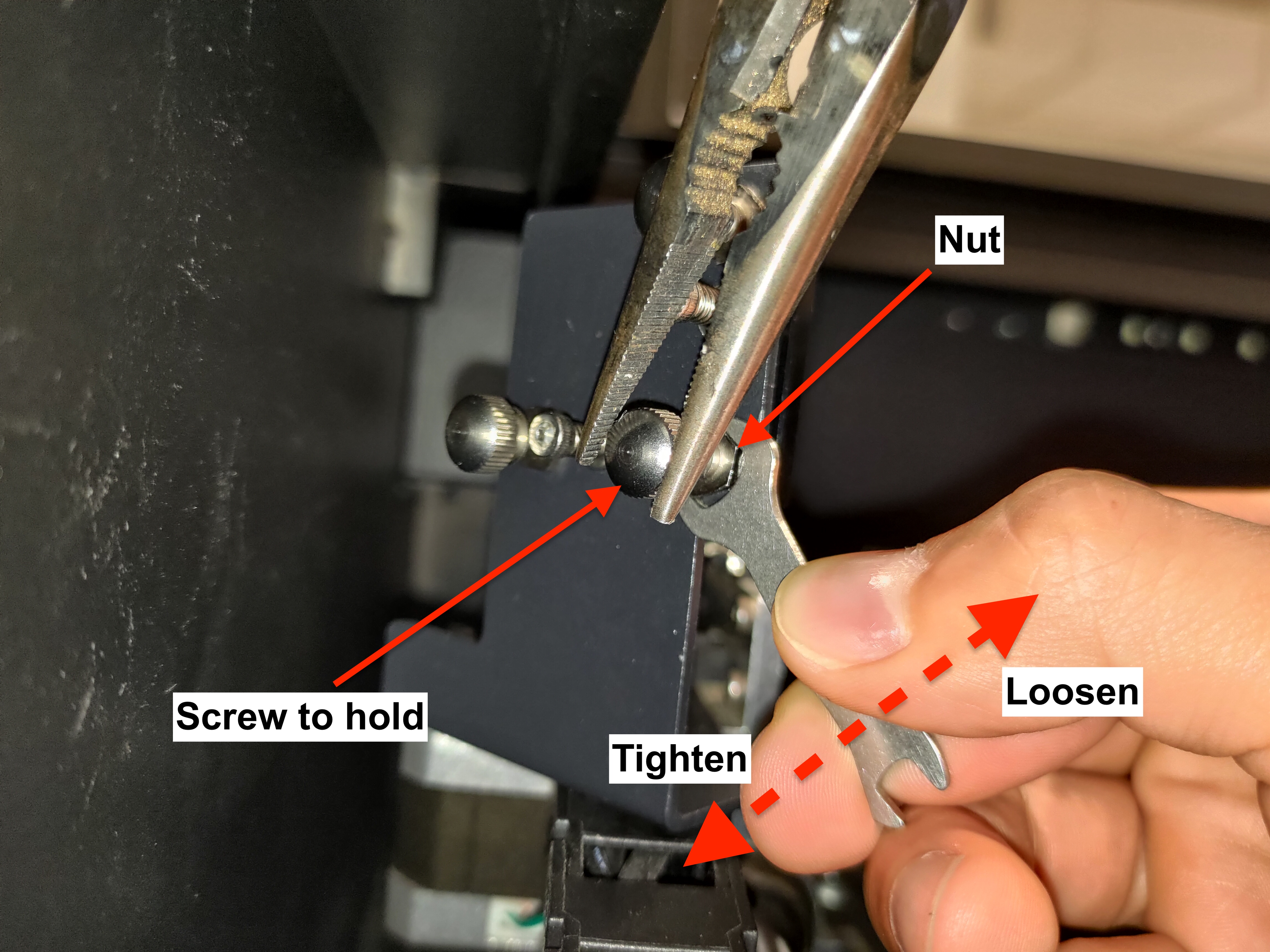

Abans d'ajustar el cargol, apreneu com afluixar correctament la femella:

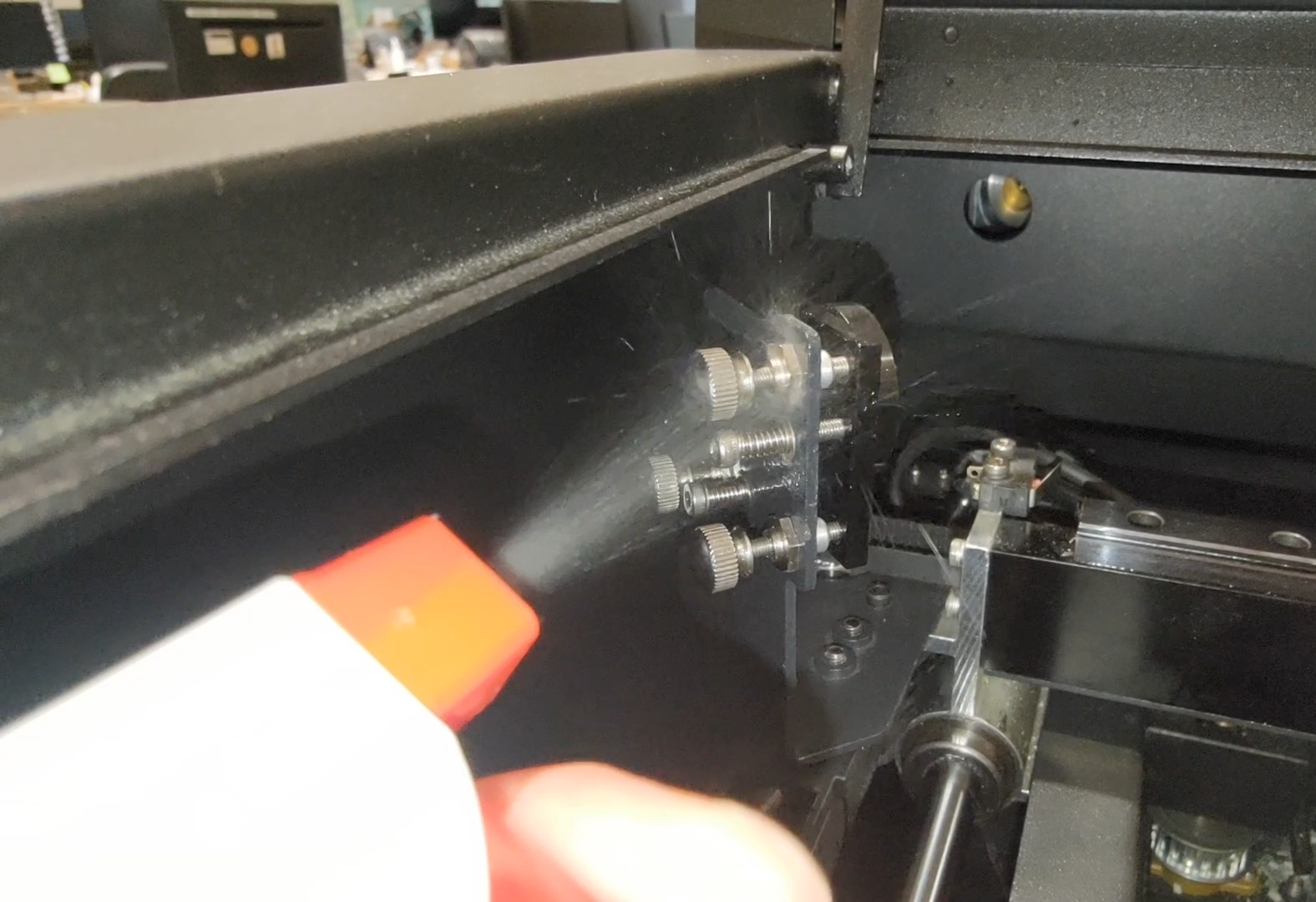

- Primer, ruixeu alcohol sobre les femelles per fondre el gel o la cola i espereu uns segons.
- A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.

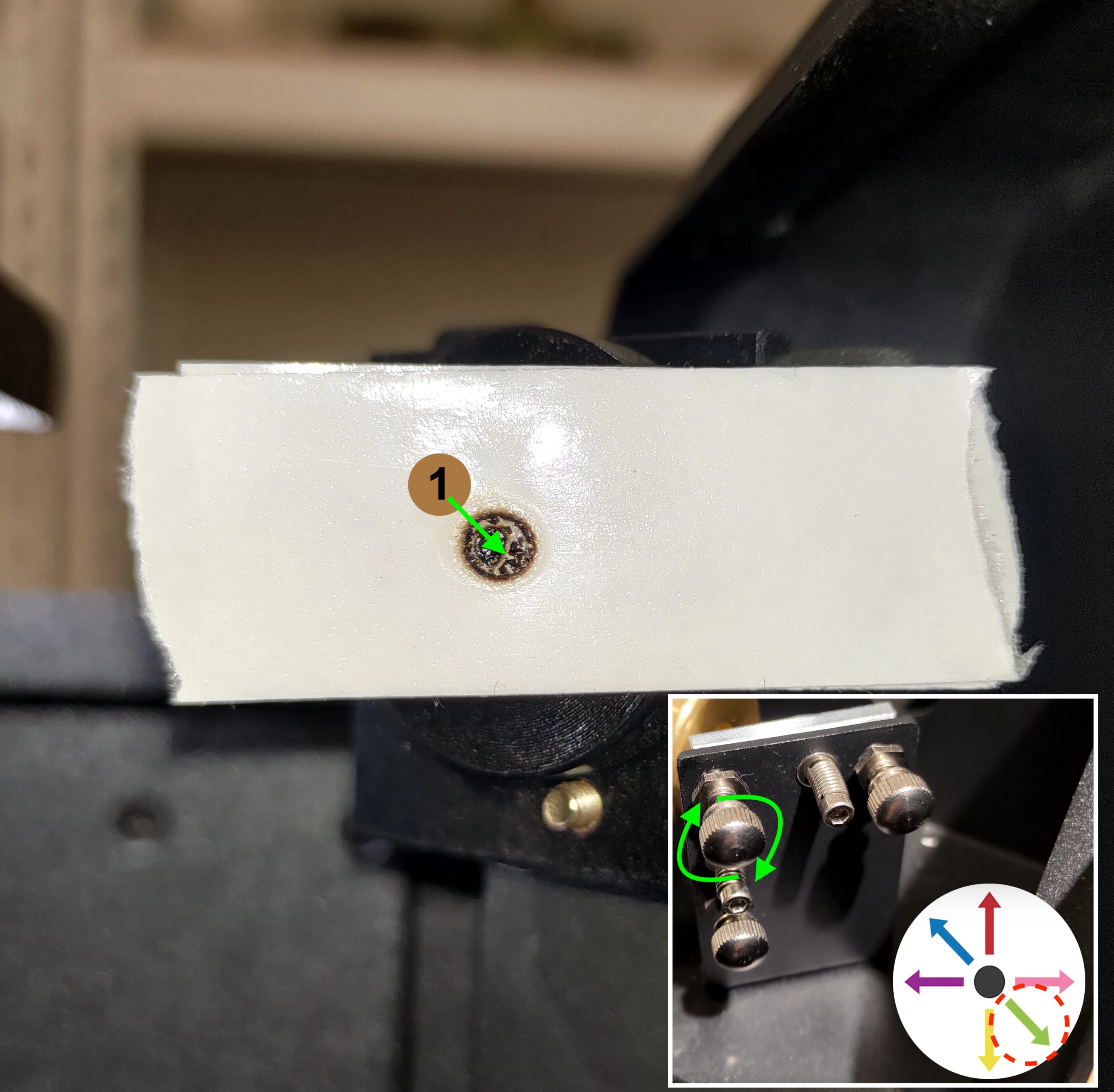

Per a #1:
El segon punt ha de baixar cap a la dreta per superposar-se amb el primer punt
El cargol inferior dret haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.

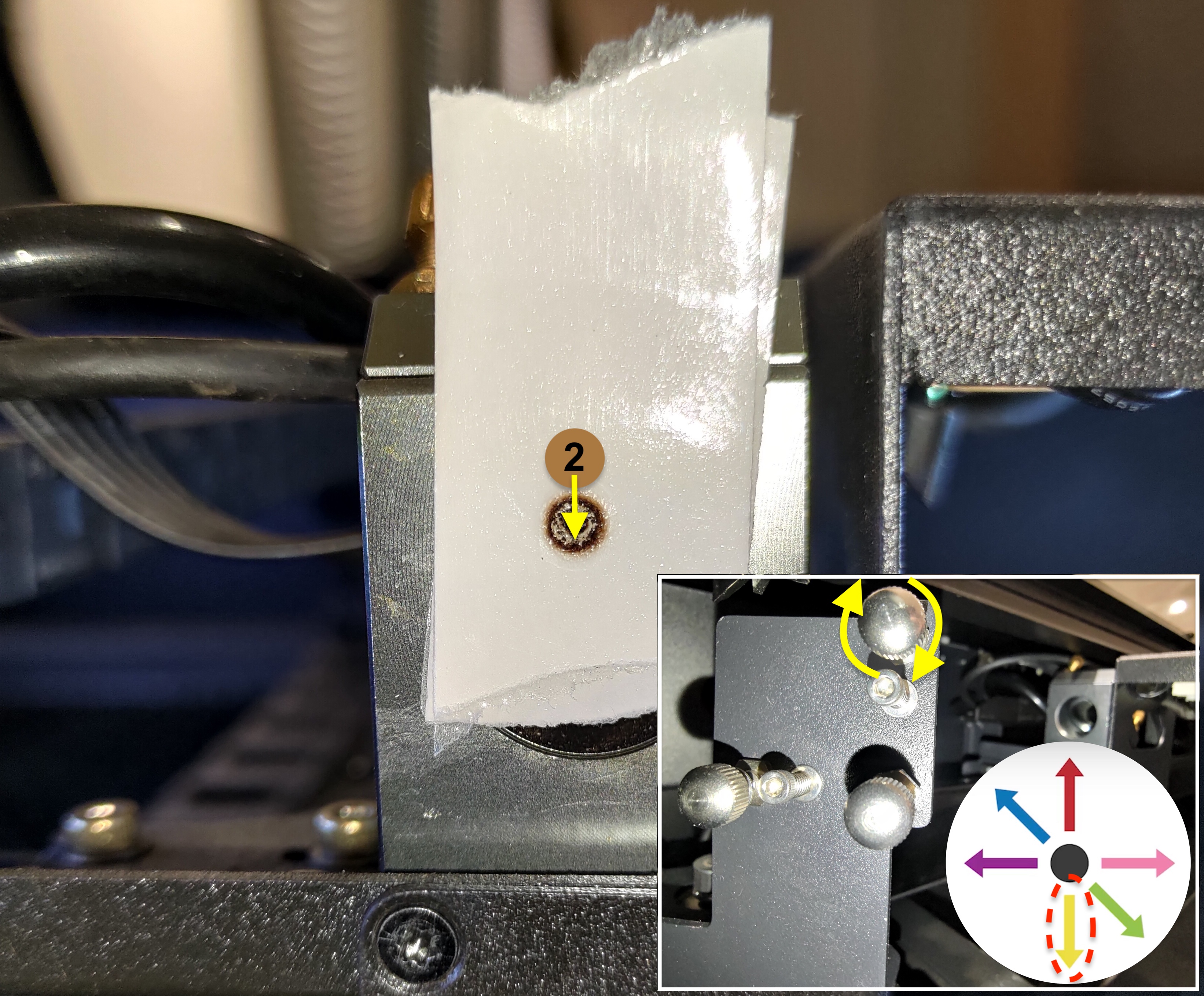

Per a #2:
El segon punt ha d'anar directament cap avall per superposar-se al primer punt.
El cargol superior dret s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.

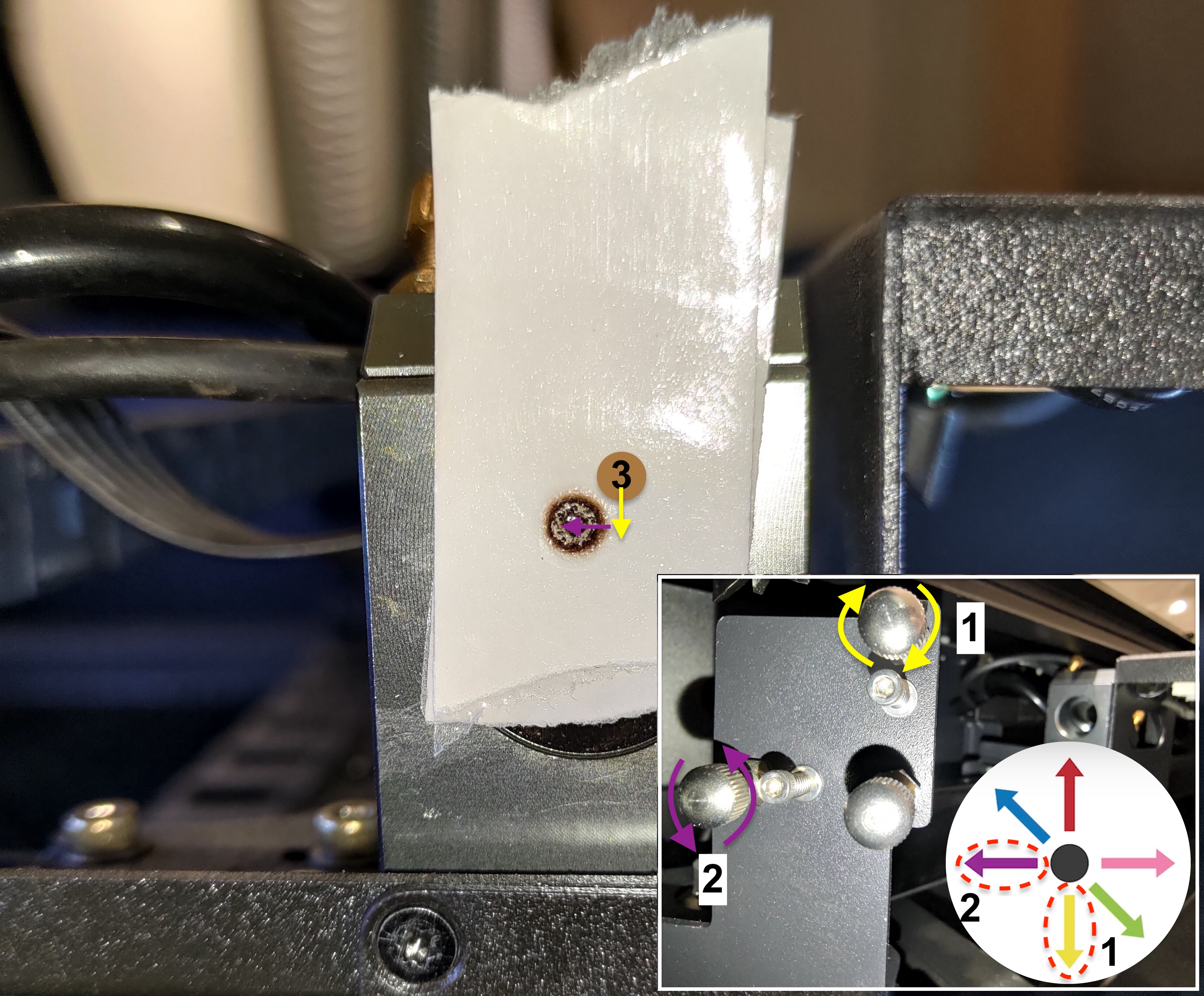

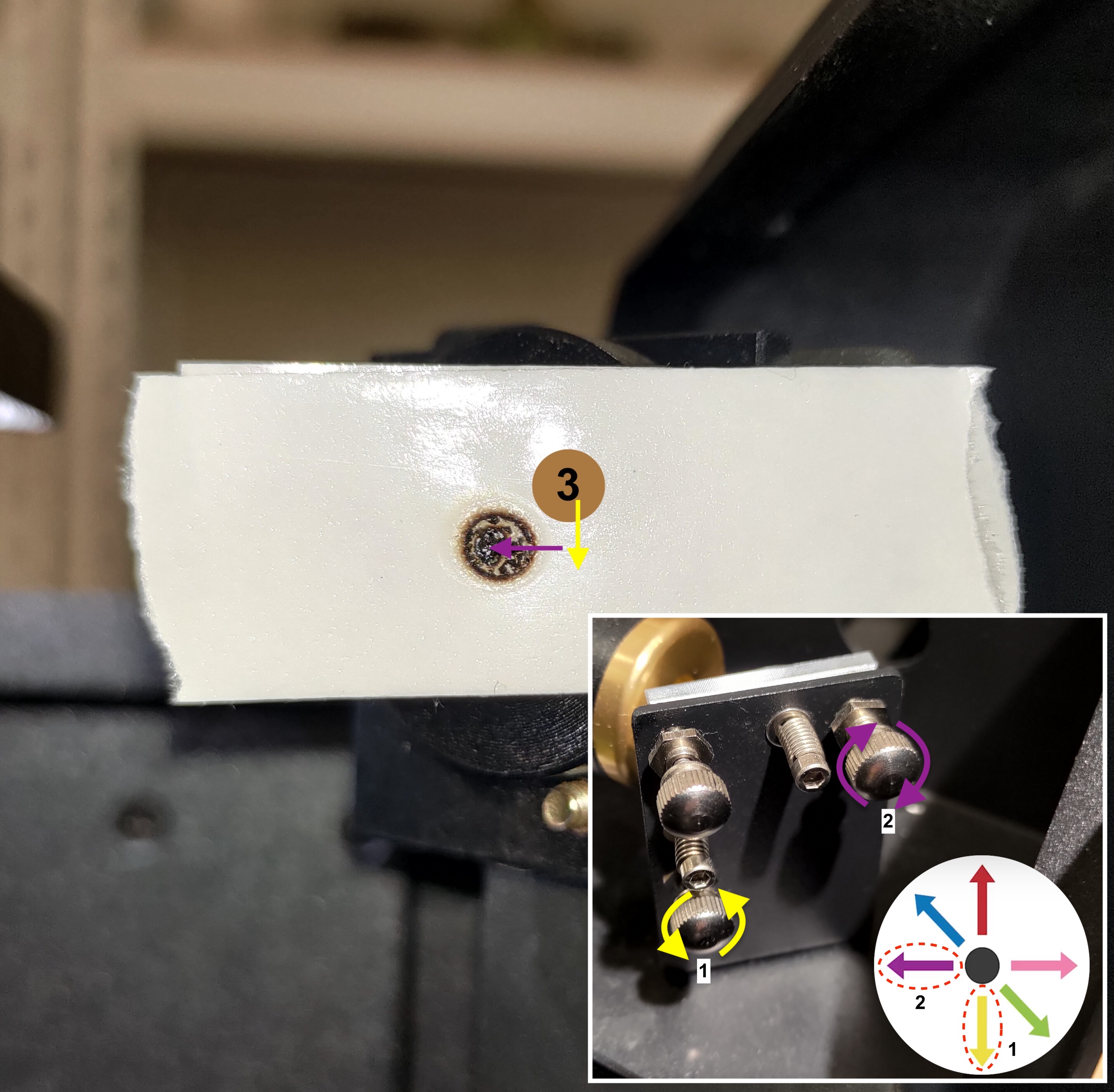

Per a #3:
El segon punt ha d'anar primer cap avall i després cap a l'esquerra per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit horari per fer baixar el punt.
El cargol inferior esquerre haurà de girar-se en sentit antihorari per fer anar el punt a l'esquerra.
Si us plau, consulteu la foto de sota.

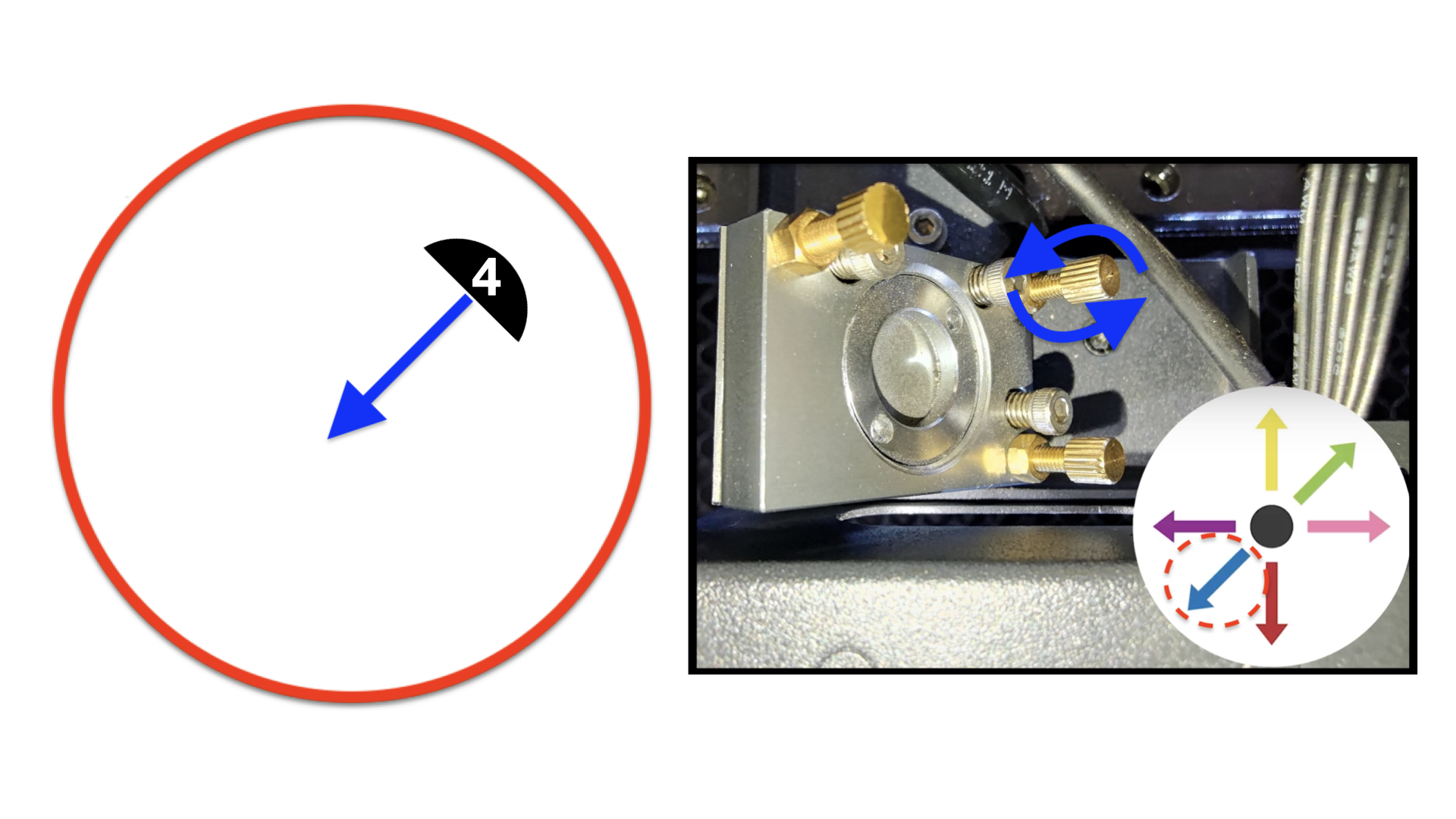

Per a #4:
El segon punt ha d'anar cap a la dreta per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.

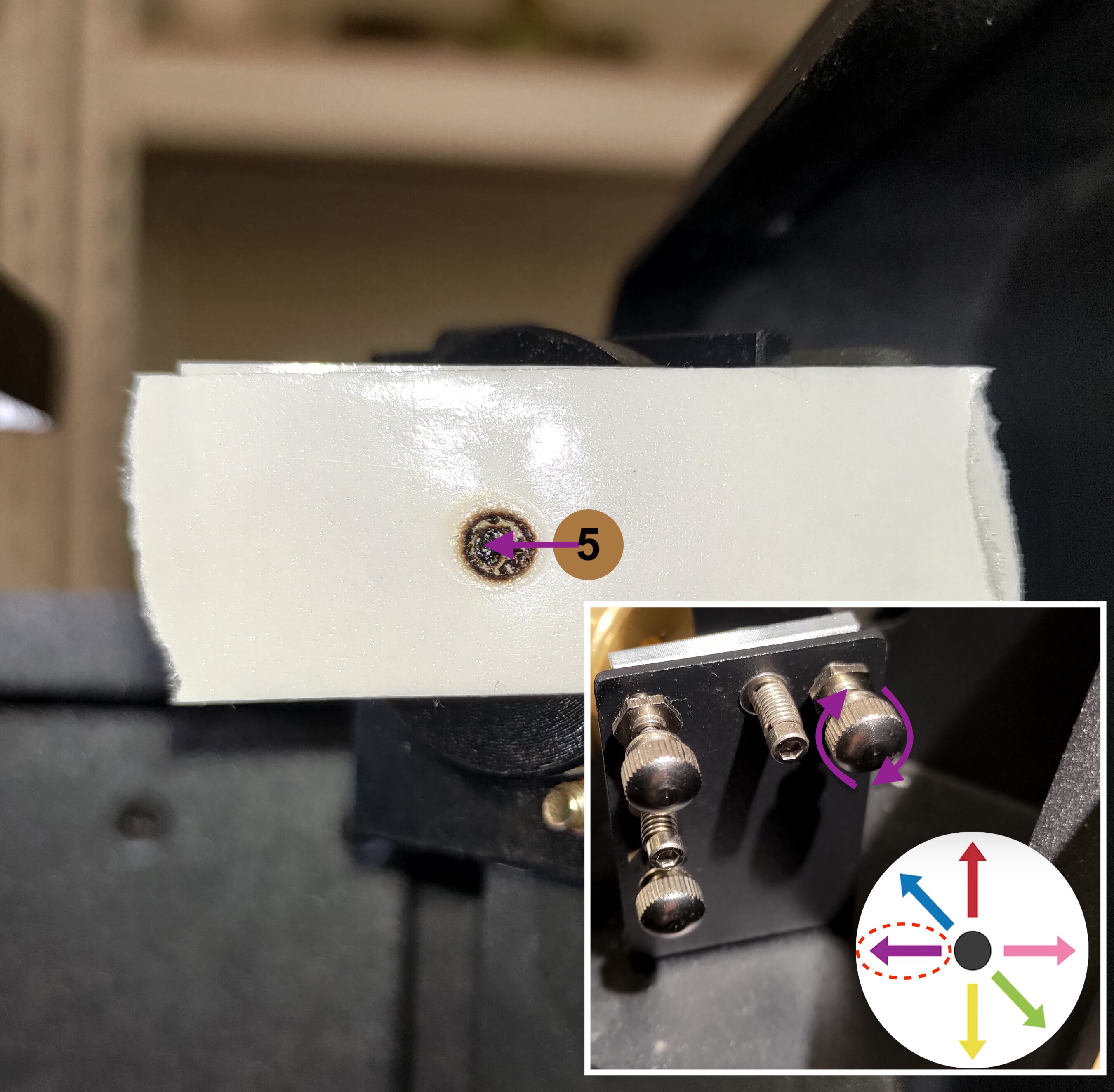

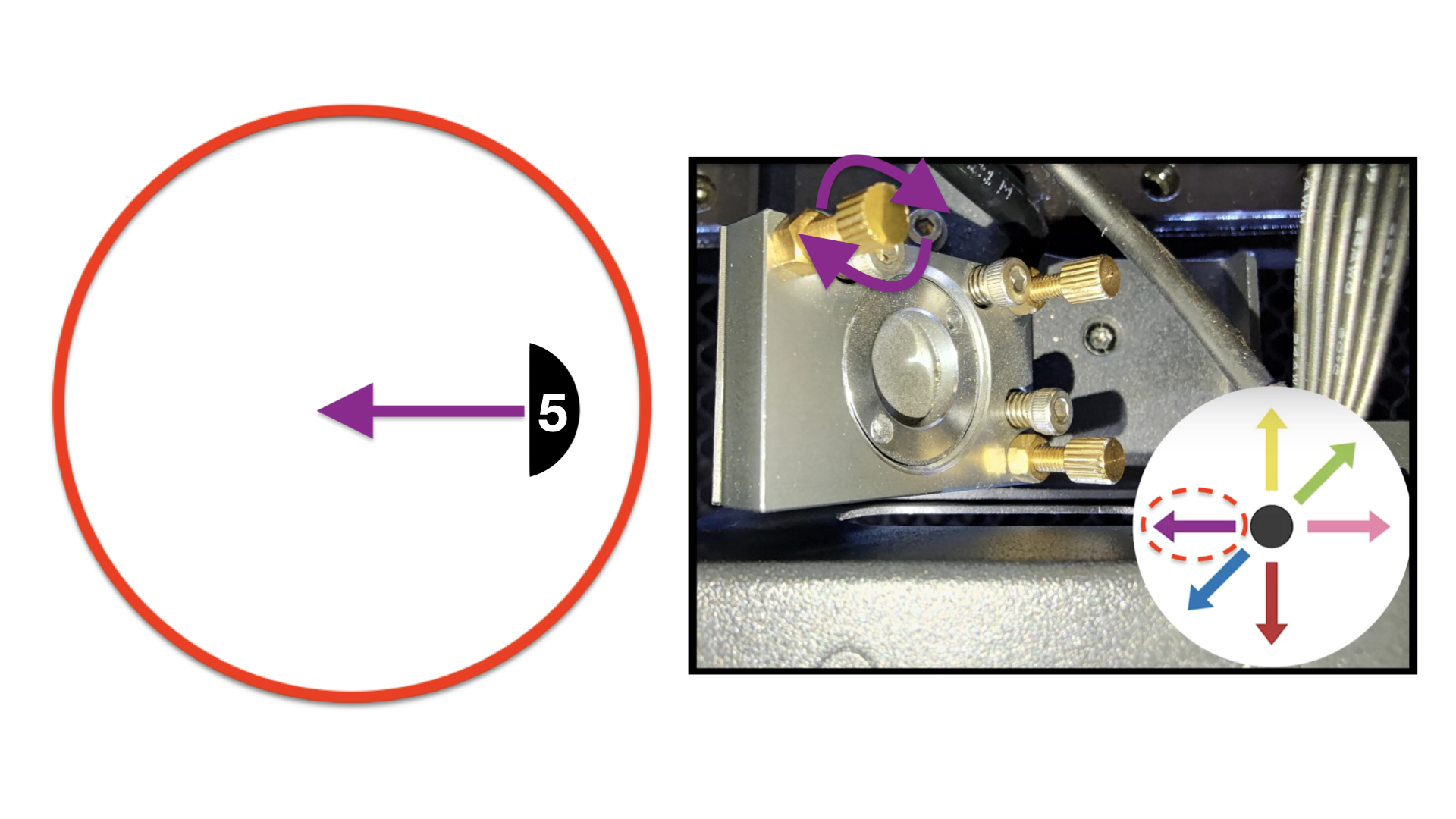

Per a #5:
El segon punt ha d'anar cap a l'esquerra per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #6:
El segon punt ha d'anar primer cap a la dreta i després cap amunt per superposar-se al primer punt.
El cargol inferior esquerre s'haurà de girar en sentit horari perquè el punt vagi cap a la dreta.
El cargol superior dret s'haurà de girar en sentit antihorari perquè el punt pugi.
Si us plau, consulteu la foto de sota.

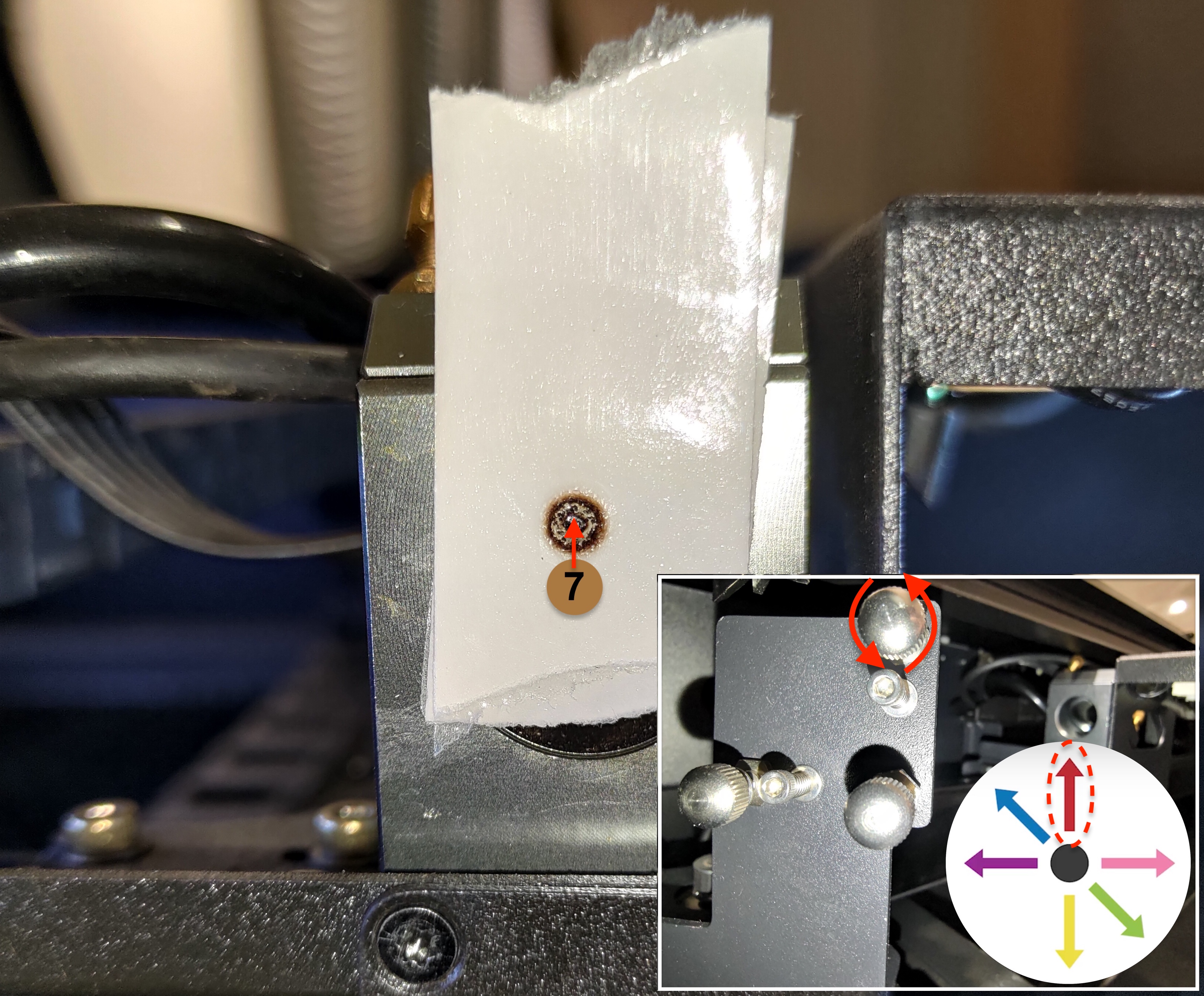

Per a #7:
El segon punt ha d'anar directament cap amunt per superposar-se al primer punt.
El cargol superior dret s'haurà de girar en sentit antihorari. Si us plau, consulteu la foto de sota.

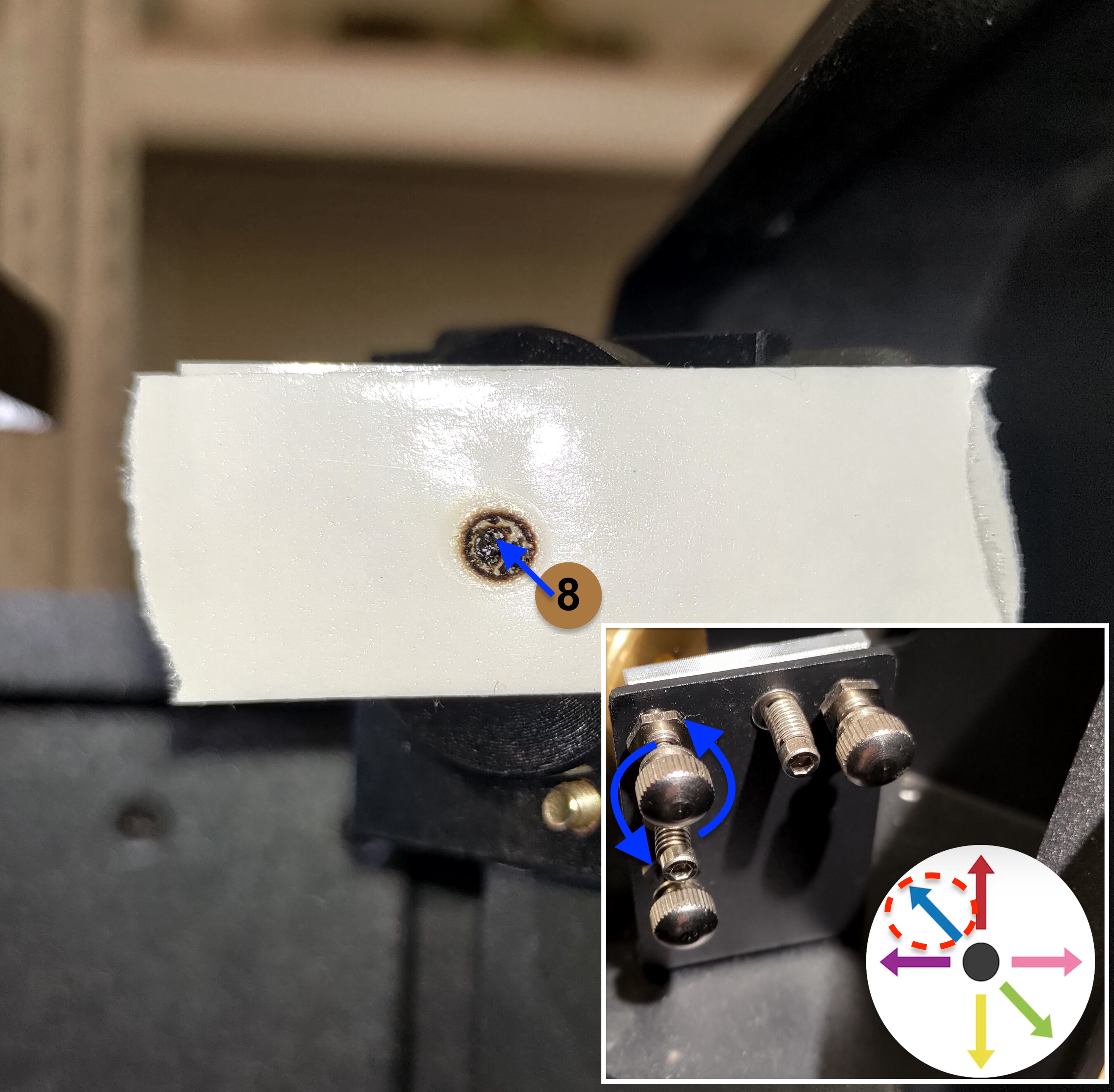

Per a #8:
El segon punt ha de pujar cap a l'esquerra per superposar-se al primer punt
El cargol inferior dret s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.
Pas 8-4-2 - Estrènyer la femella després de l'ajustament
Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.
Pas 8-5 - Comproveu la posició del punt a l'entrada del 3r mirall

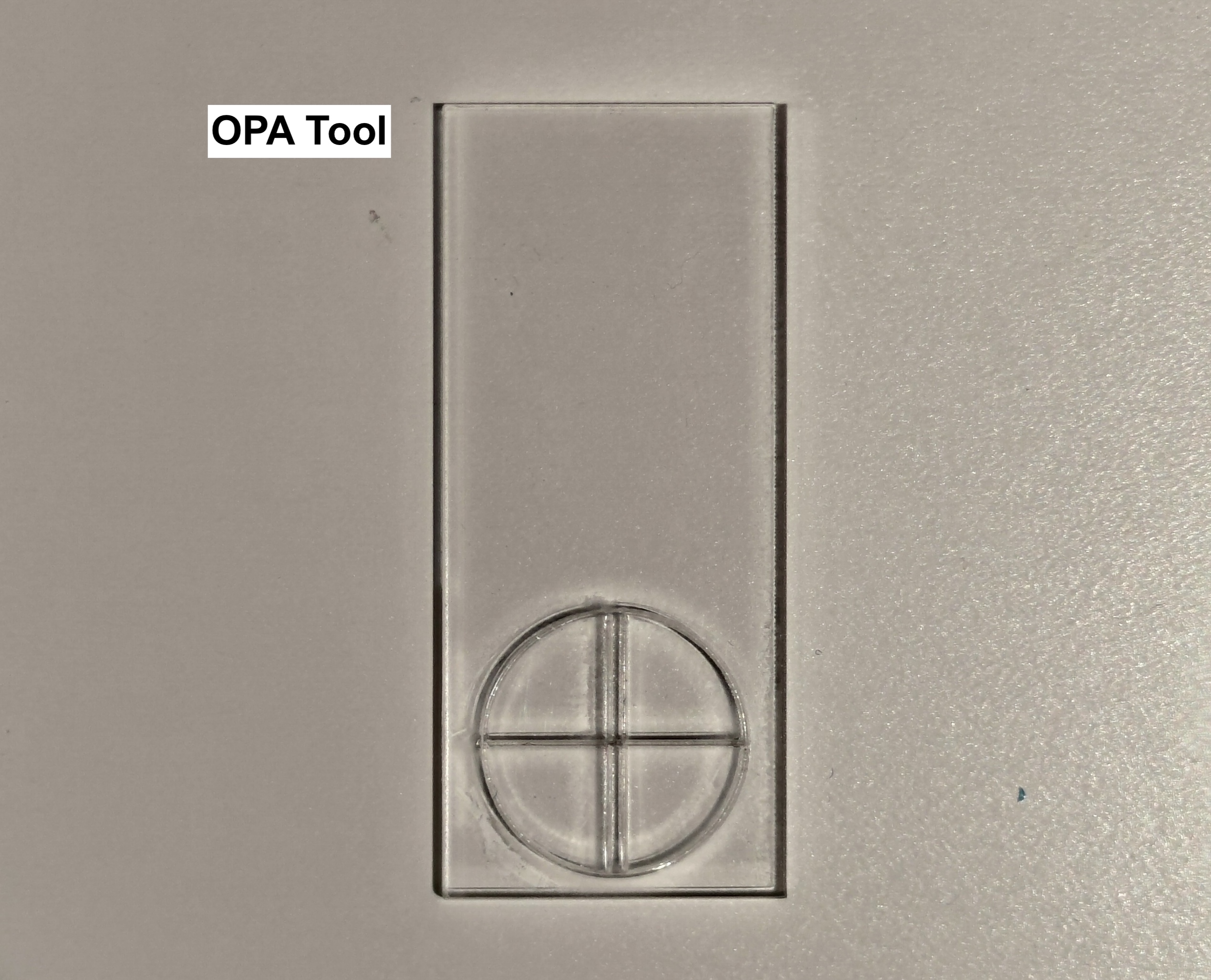

Si el vostre camí del 2n al 3r mirall està alineat, utilitzeu l'eina OPA per comprovar si el punt està al centre de l'entrada del 3r mirall.
Si us plau, utilitzeu l' enllaç per descarregar l'arxiu i utilitzar un acrílic transparent de 3 mm per gravar i tallar.

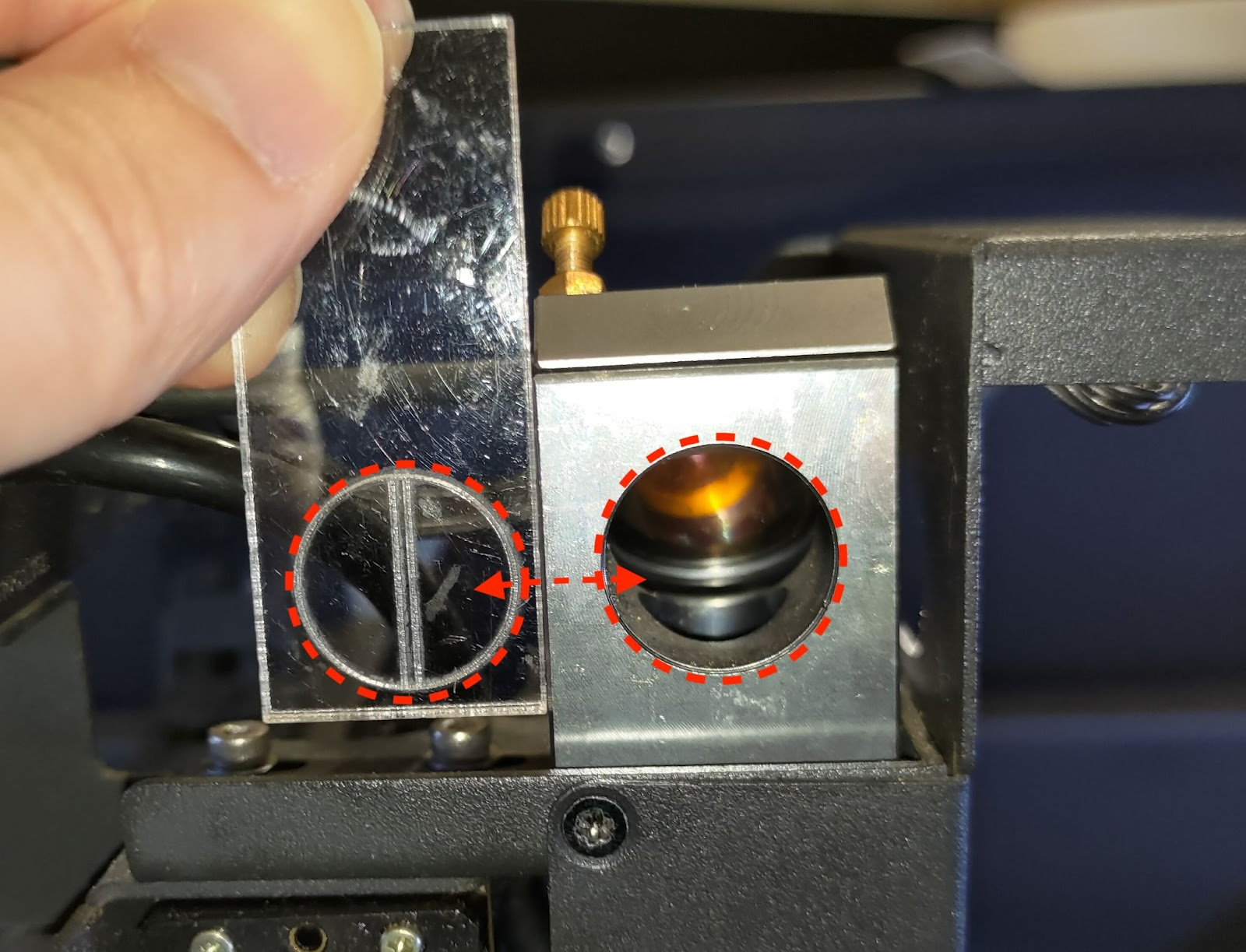

El cercle de l'eina coincidirà amb l'entrada com a la foto de sota.
Si la vostra màquina no pot tallar cap àrea del llit, heu de fer una eina temporal.

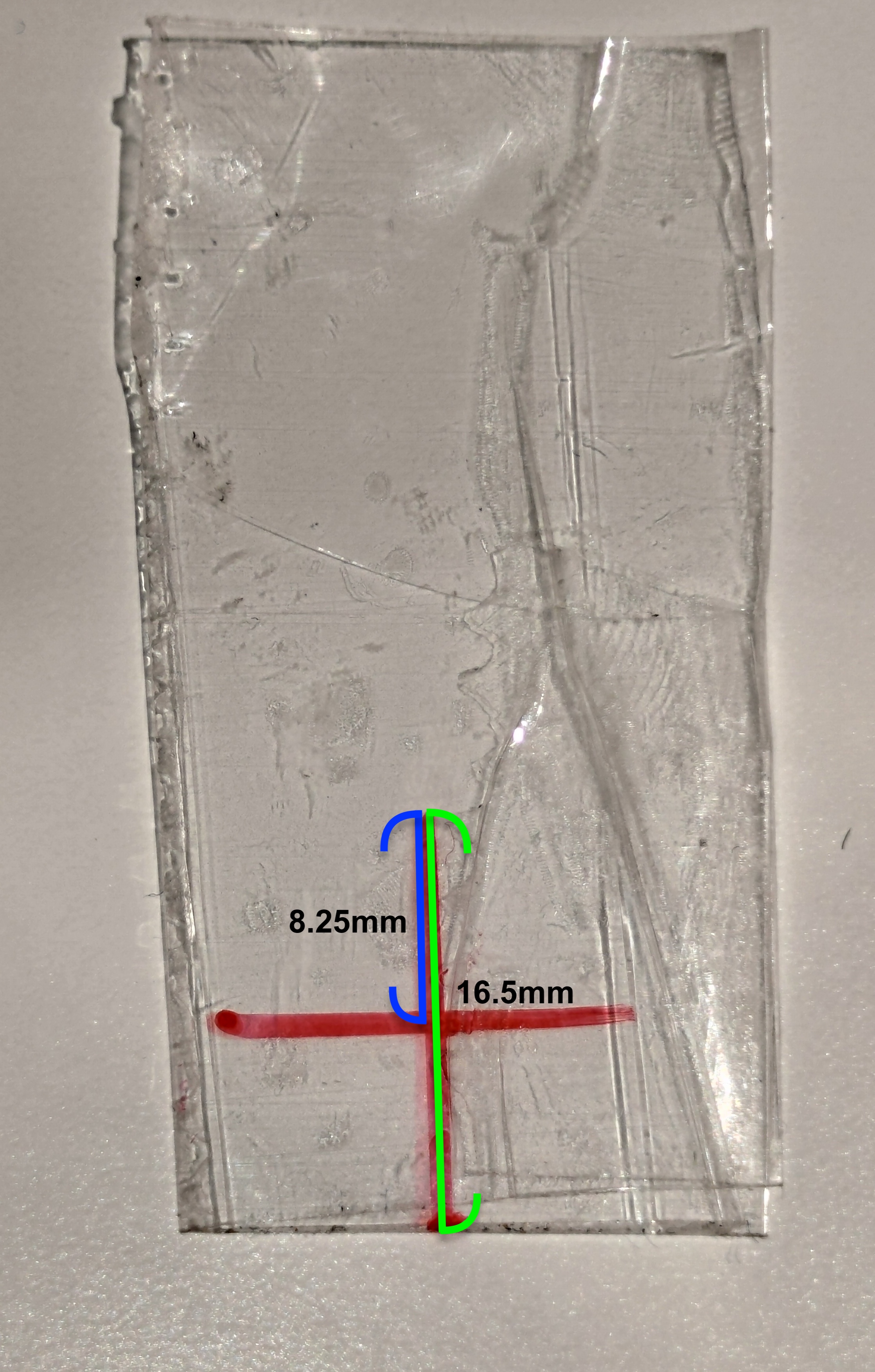

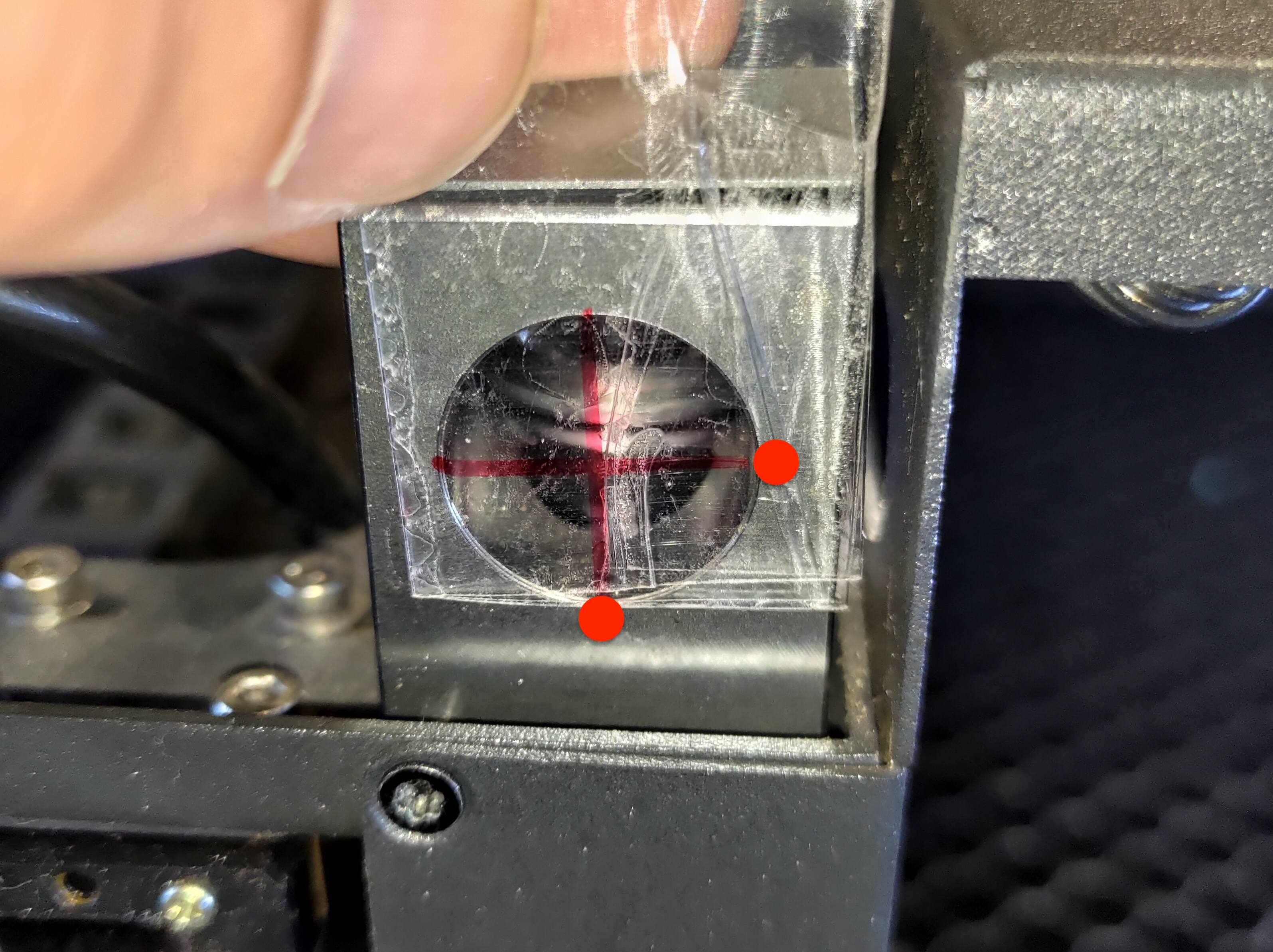

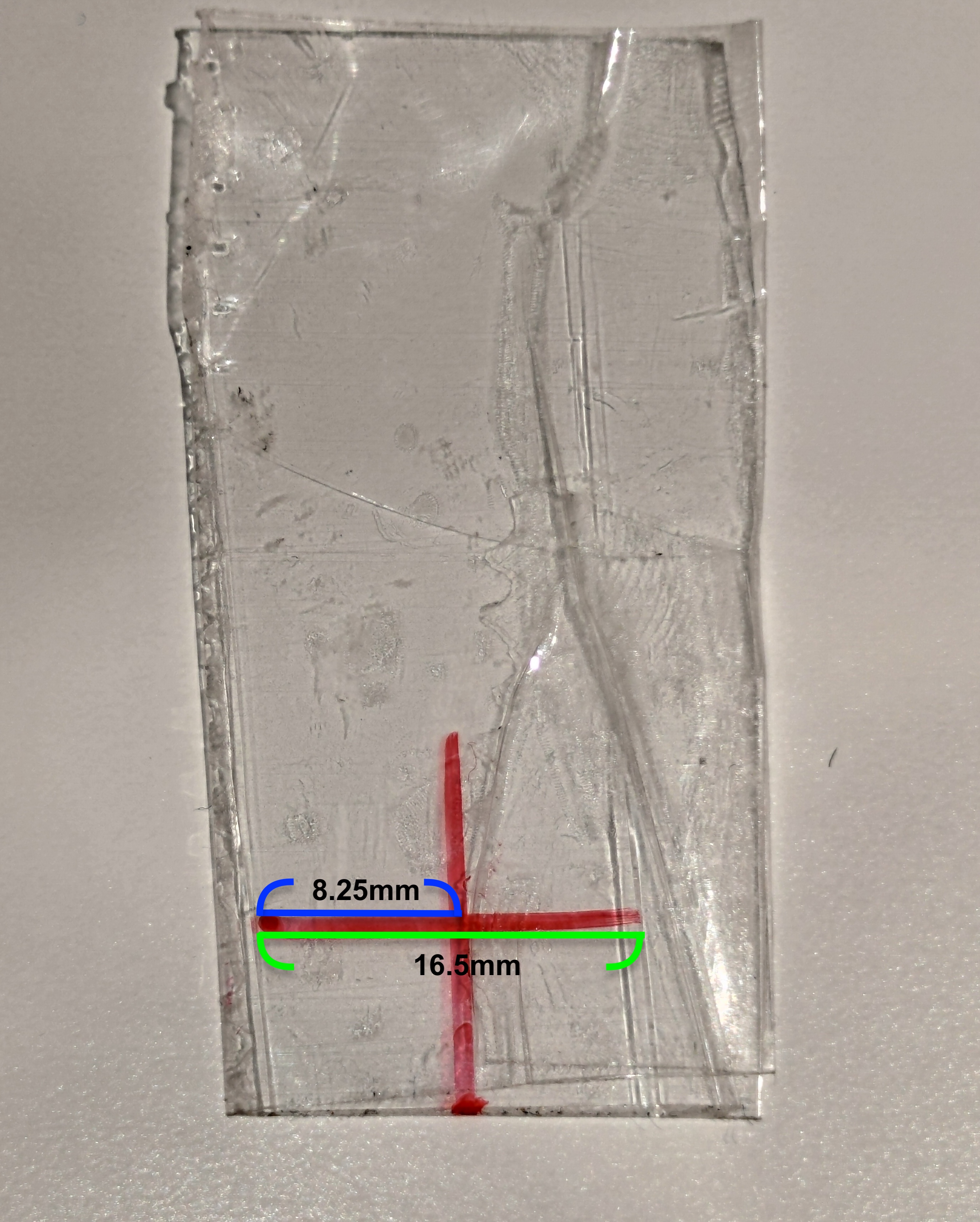

Si us plau, utilitzeu un tros de cinta adhesiva transparent i doblegueu-la per tancar la part enganxosa.
Dibuixeu dues línies com a les fotos de sota:
El centre de les línies de la cinta serà el centre de l'entrada rodona.
(Es suggereix marcar dues marques com els punts vermells a la foto de sota per alinear les línies de la cinta.)
Pas 8-5-1 - Crear el punt

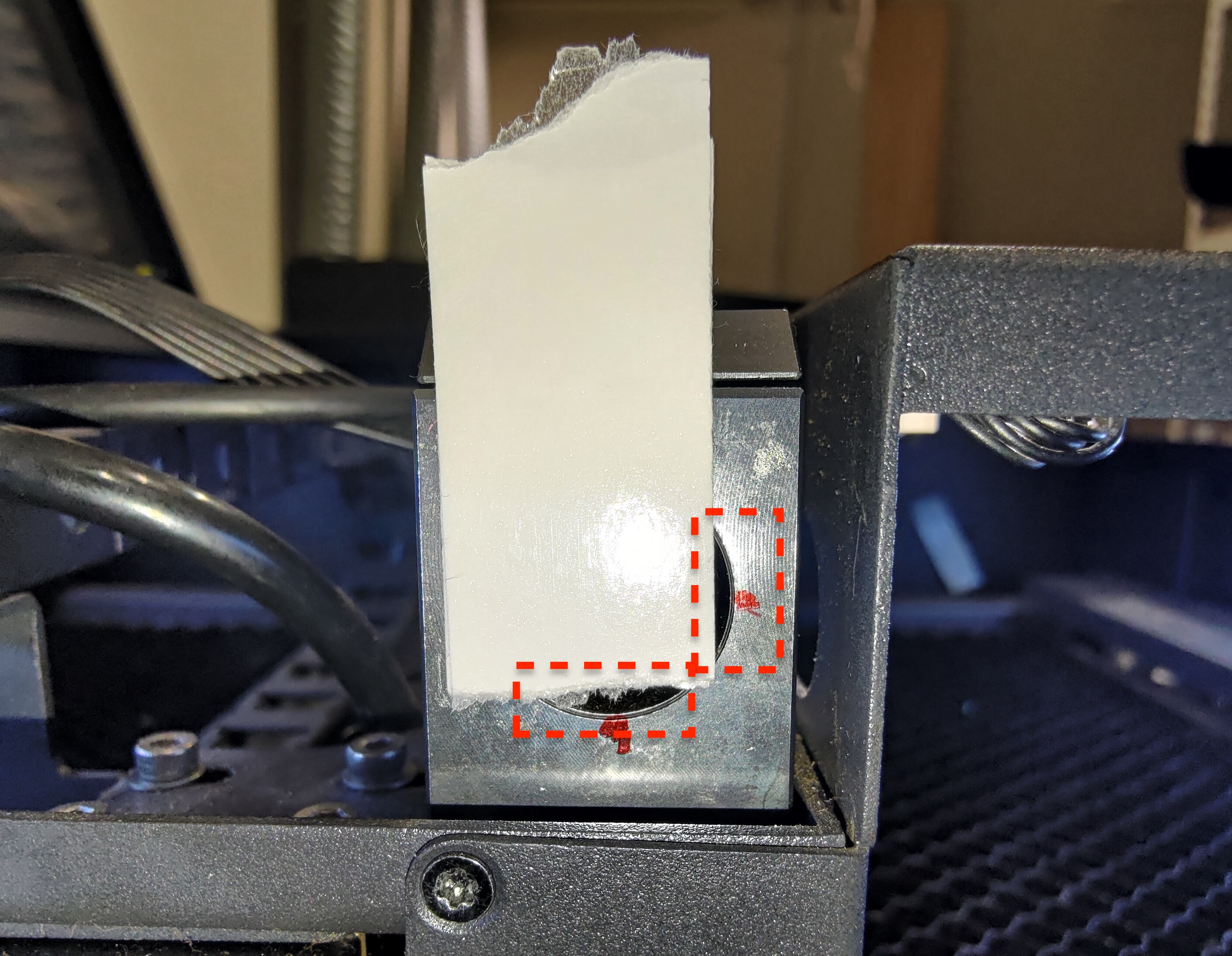

Col·loqueu una cinta de 2 capes a l'entrada del 3r mirall.
No cobriu completament el cercle (entrada), deixeu una mica fora per alinear la posició de l'eina OPA.
Moveu el capçal al centre del llit i feu 5 polsos.

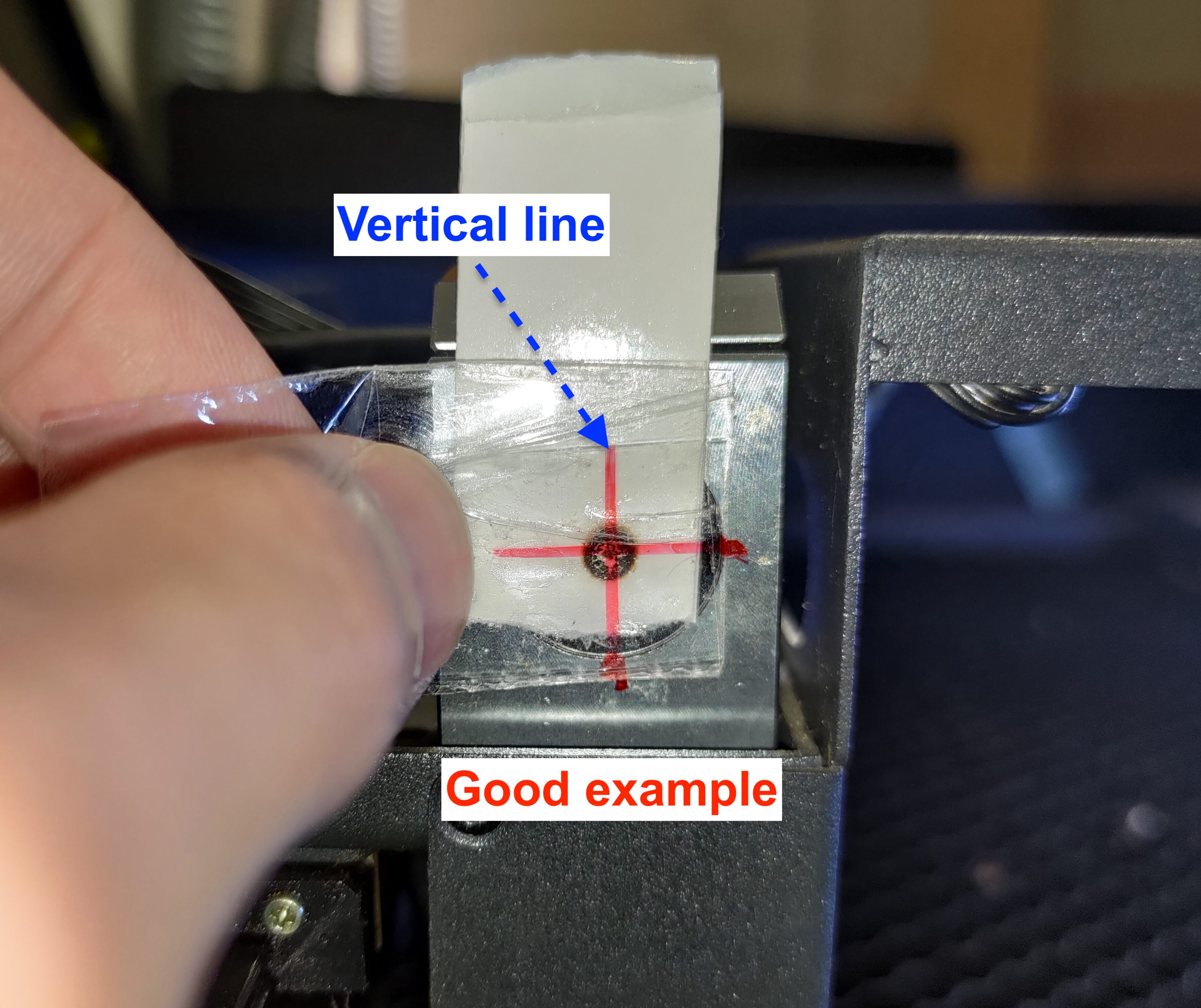

Pas 8-5-2 - Verificar la línia vertical amb l'eina
Utilitzeu l'eina per comprovar si el punt està al centre verticalment.

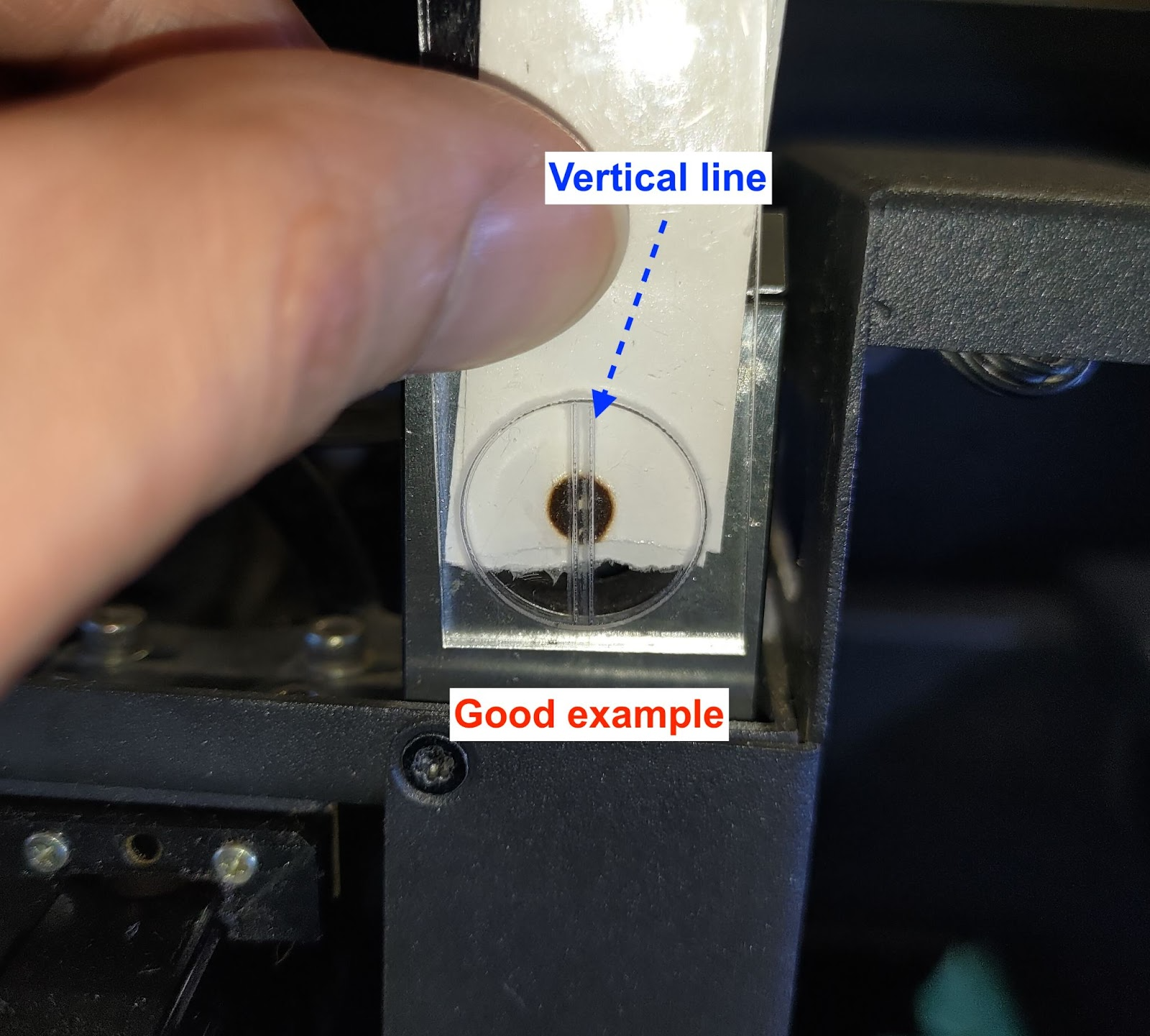

Per a l'eina d'acrílic:
Per a l'eina de cinta:
Si el punt no està al centre, consulteu el vídeo per obtenir instruccions sobre com ajustar la posició del capçal làser. Després de moure el capçal, s'ha de realitzar la calibració de la càmera .
Pas 8-5-3 - Verificar la línia horitzontal amb l'eina
Després de comprovar la línia vertical, utilitzeu l'eina per comprovar la línia horitzontal. El punt ha d'estar al centre o una mica per sobre de la línia també serà acceptat.

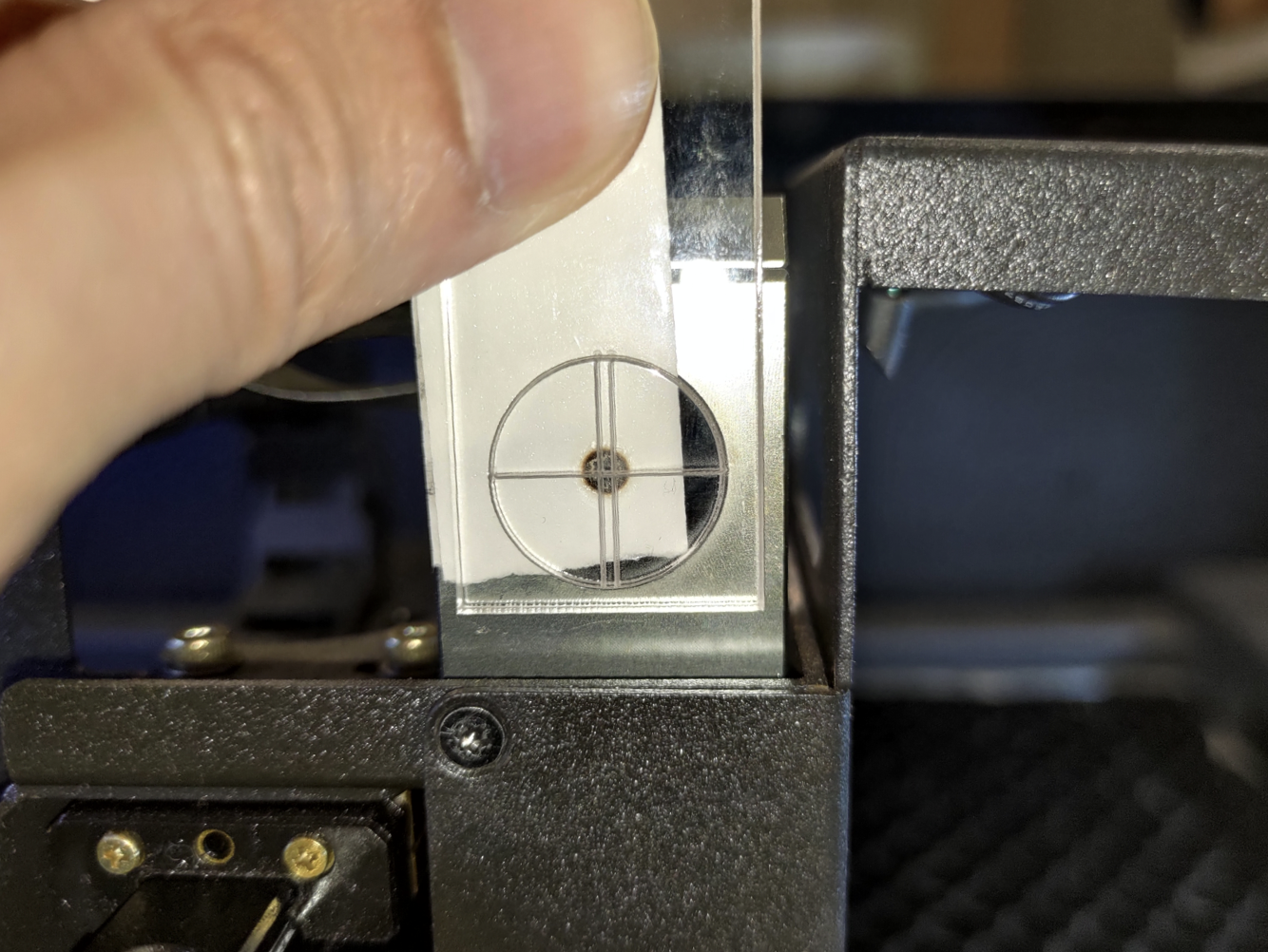

Eina d'acrílic - Exemple perfecte:

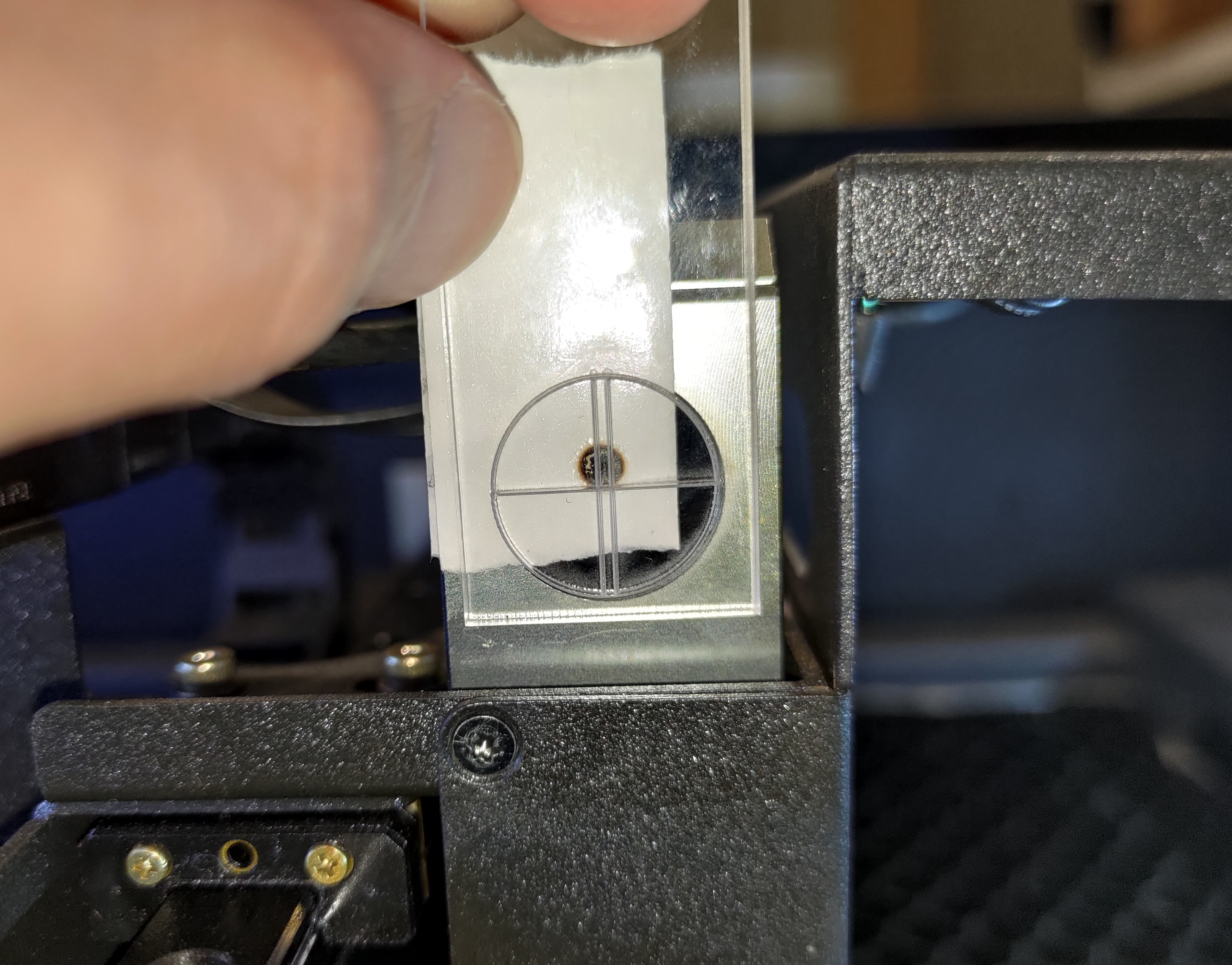

Eina d'acrílic - Exemple acceptable:

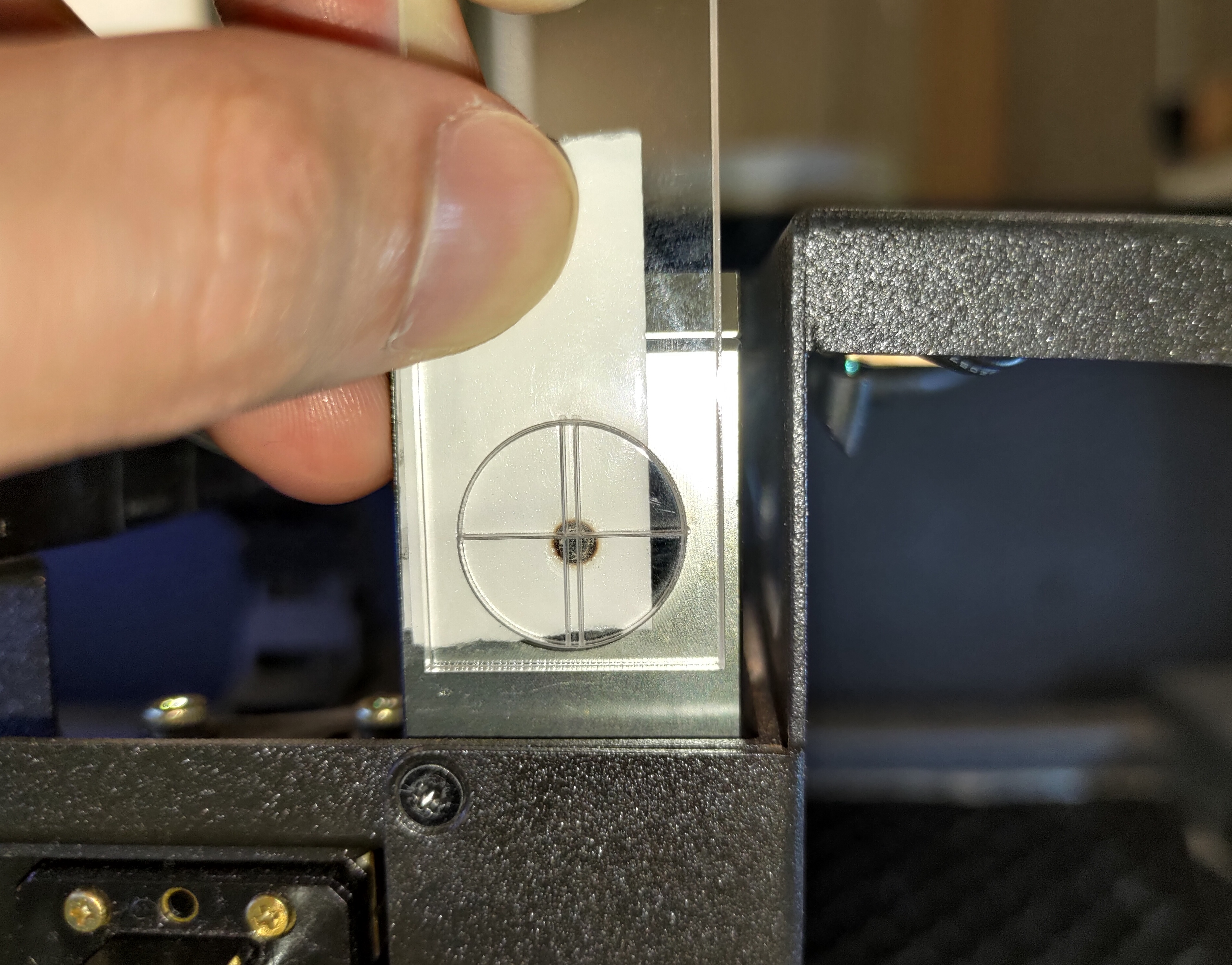

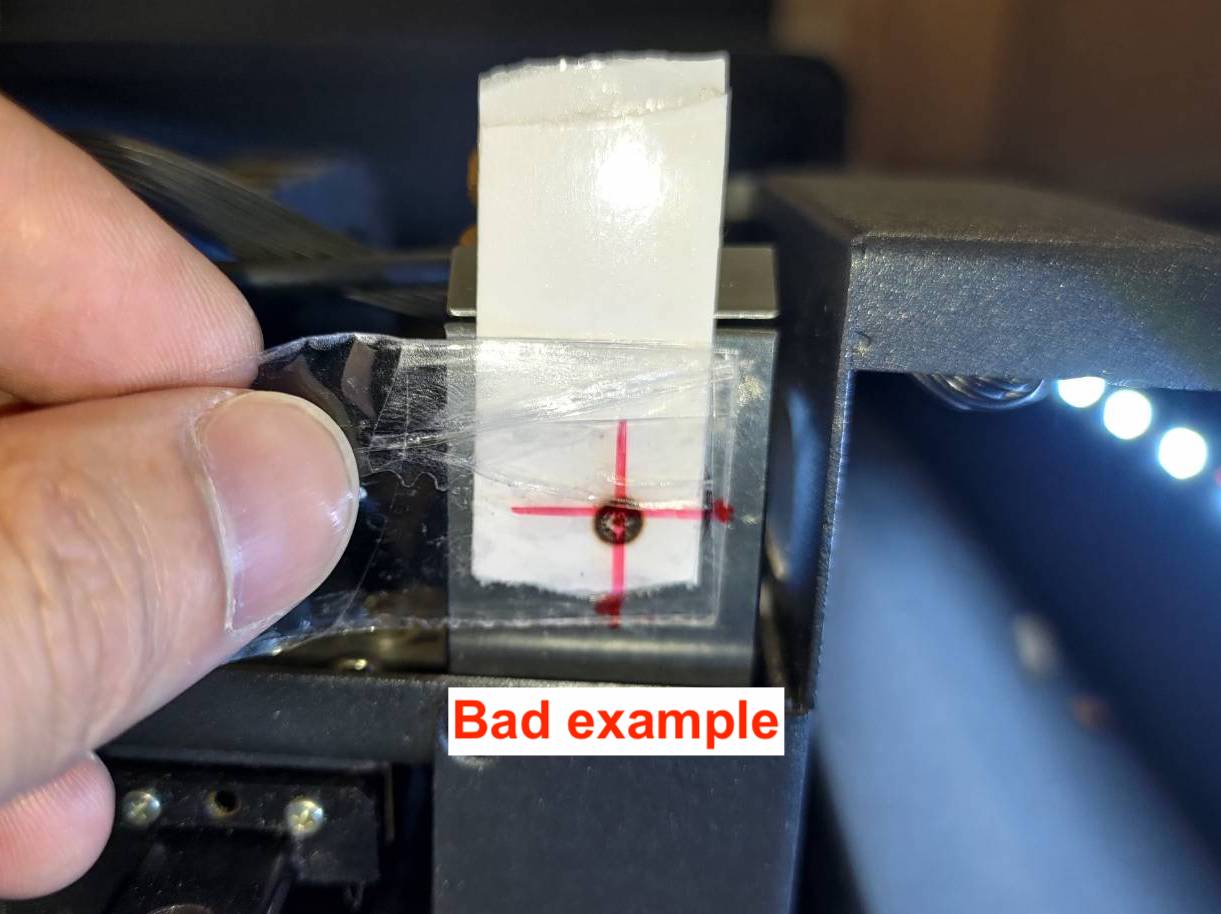

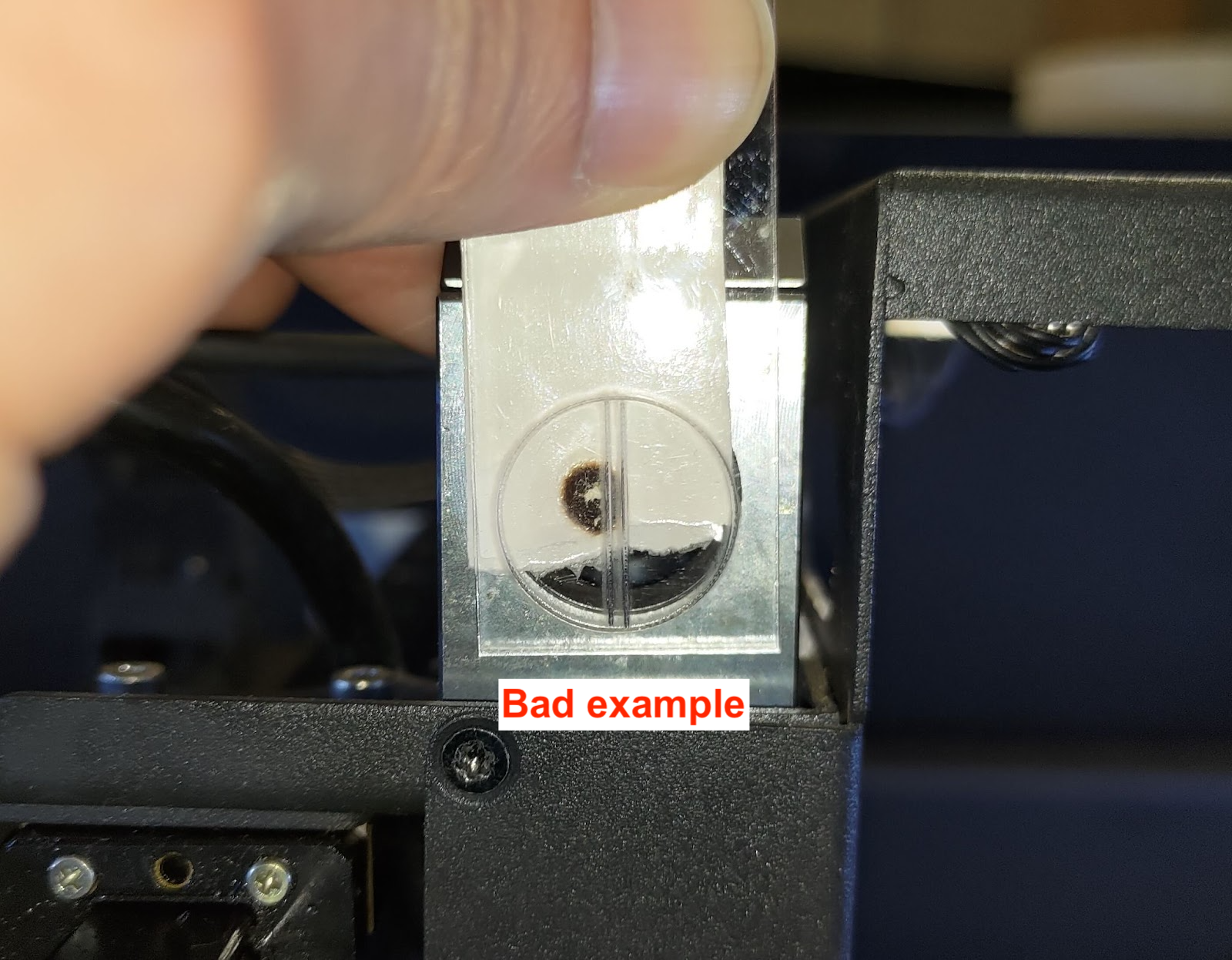

Eina d'acrílic - Mal exemple:

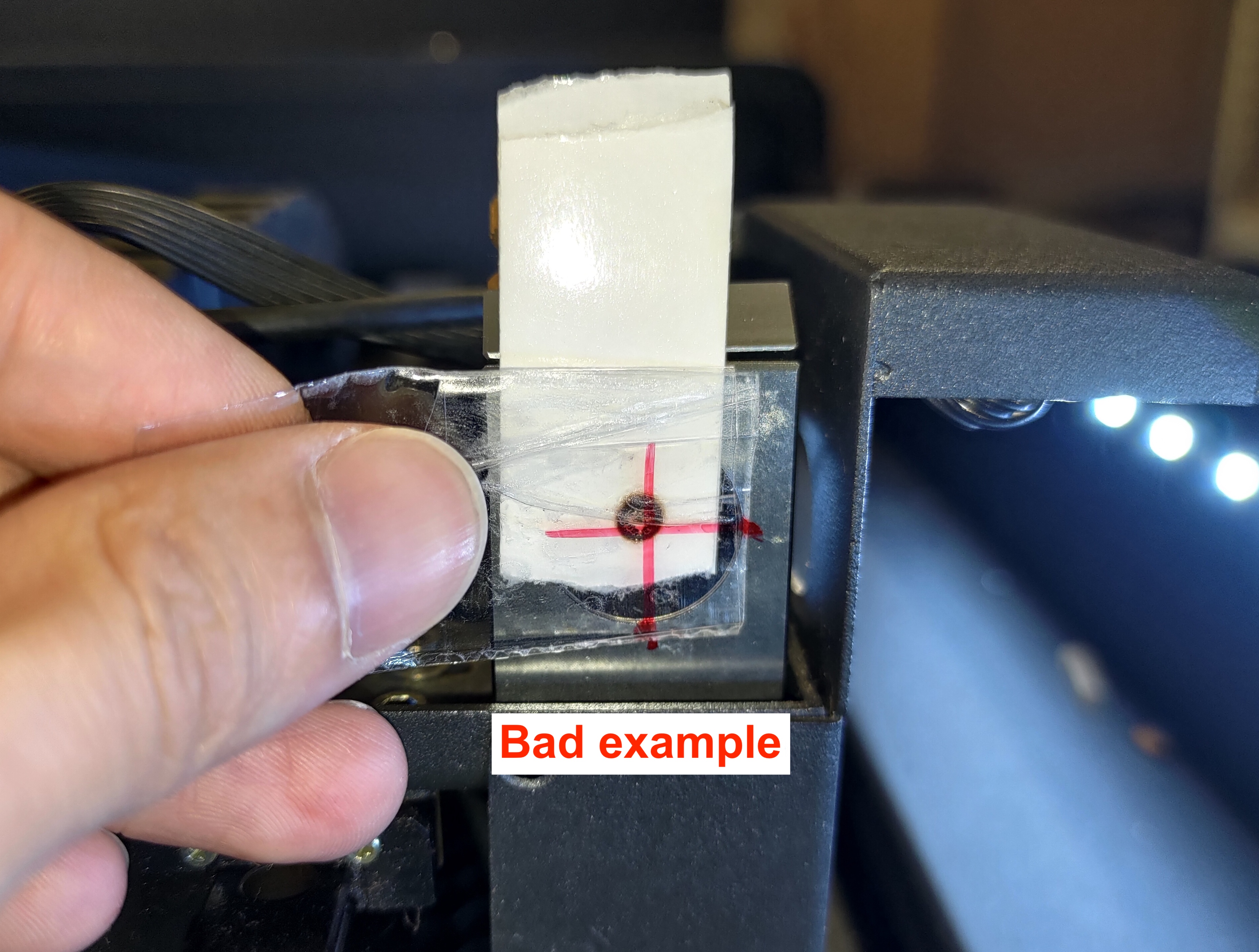

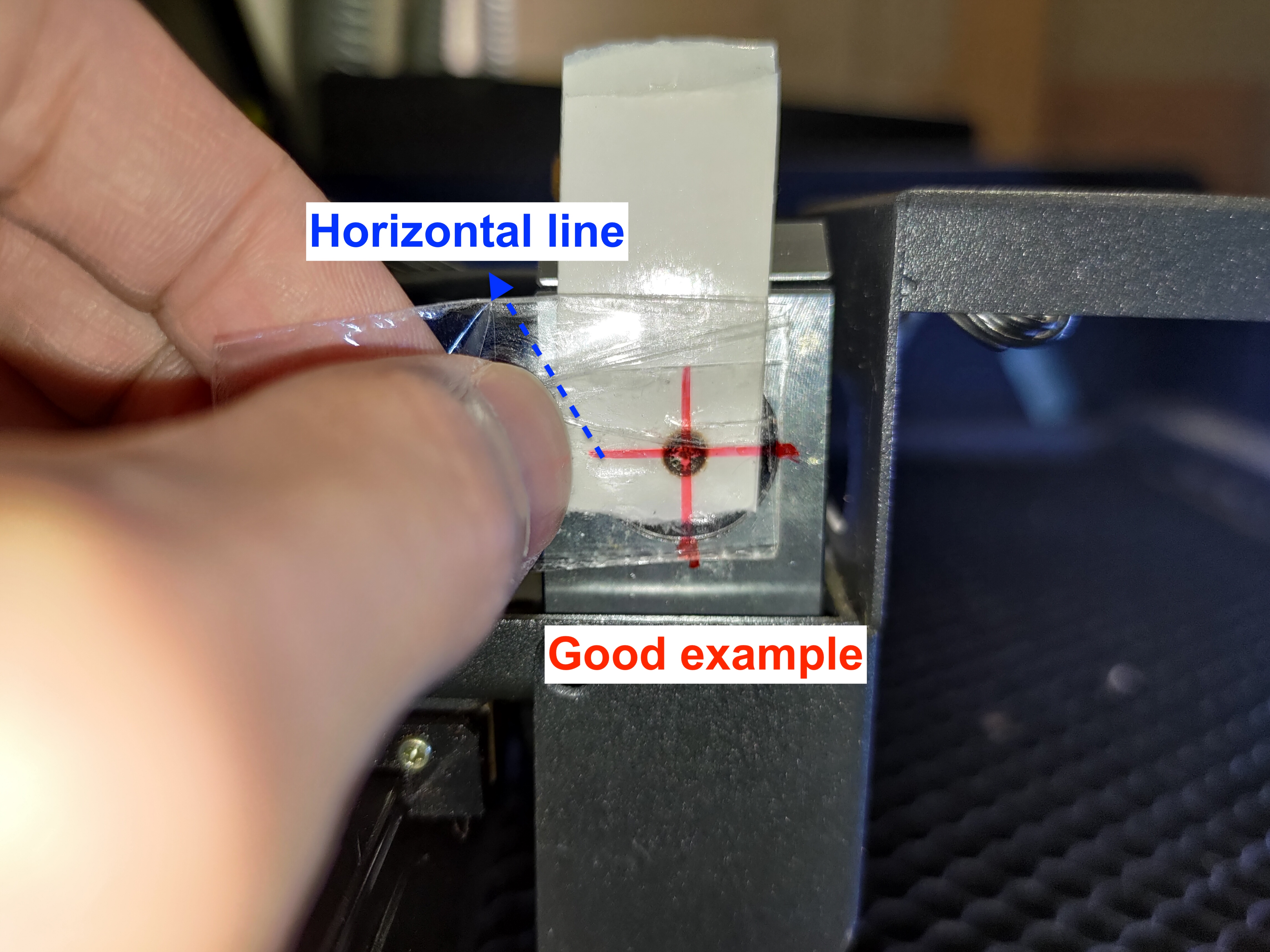

Per a l'eina de cinta:
Si el punt està per sota de la línia horitzontal, poseu-vos en contacte amb el vostre distribuïdor local i indiqueu que el punt està per sota de la línia horitzontal.
Pas 8-6 - Recollir la cinta del tercer mirall
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la posició mig-esquerra .
Feu 3 polsos per crear el primer punt.
Manteniu la mateixa cinta al 3r mirall i moveu el capçal a la posició mig-dreta.
Feu 3 polsos per crear el segon punt.

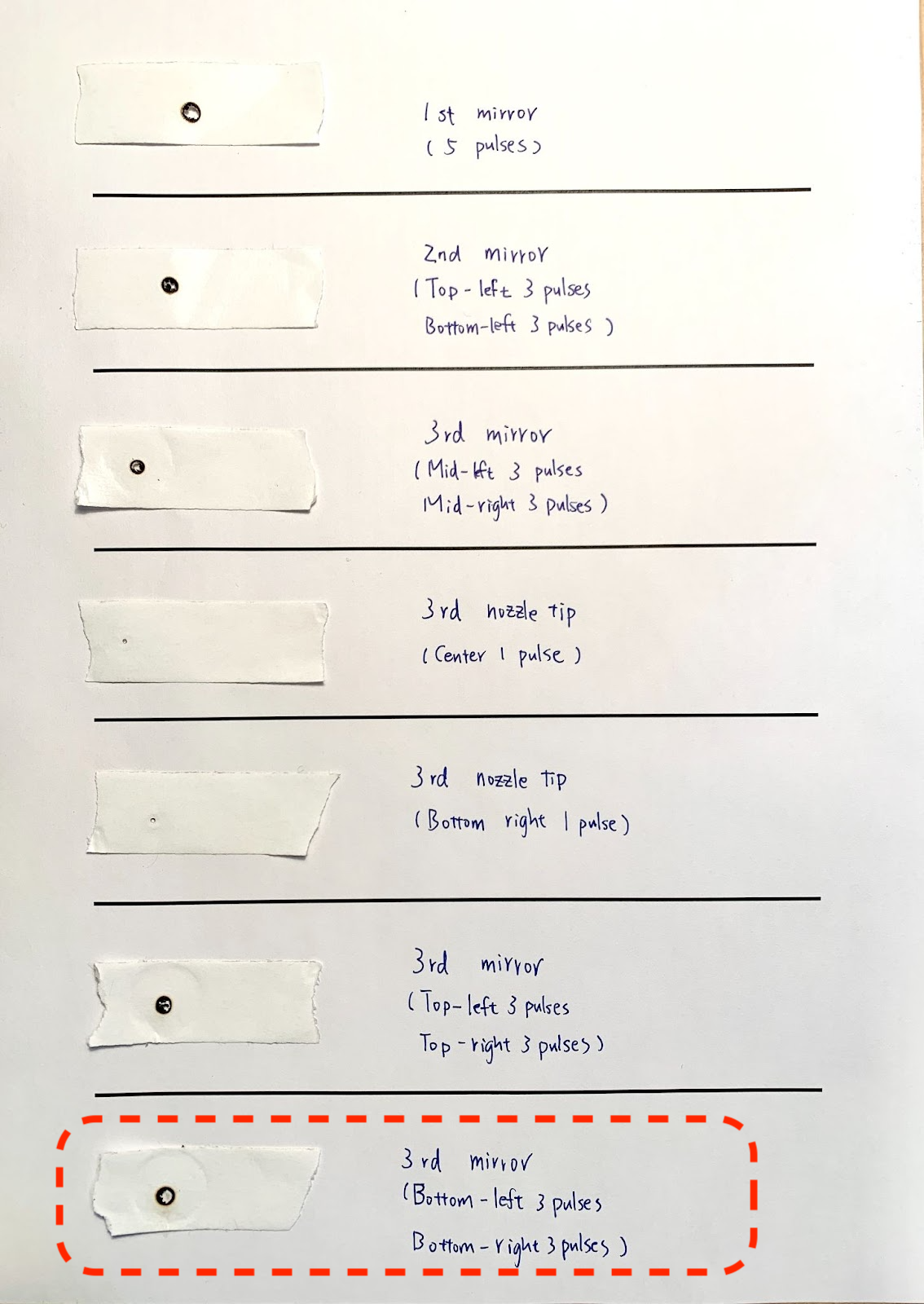

Retireu la cinta del 3r mirall i poseu-la sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.

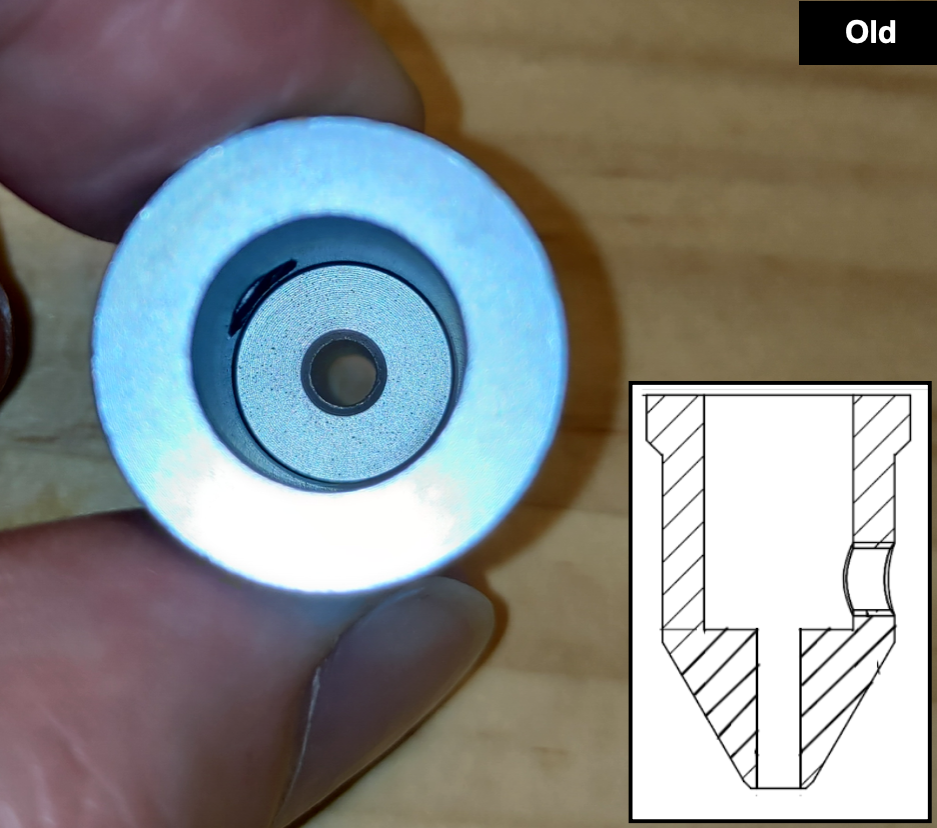

Pas 9 - Verificar el camí des del tercer mirall fins a la punta del broquet
Hi haurà dues ubicacions per comprovar.
El primer és el centre del llit.
Visió general del pas:

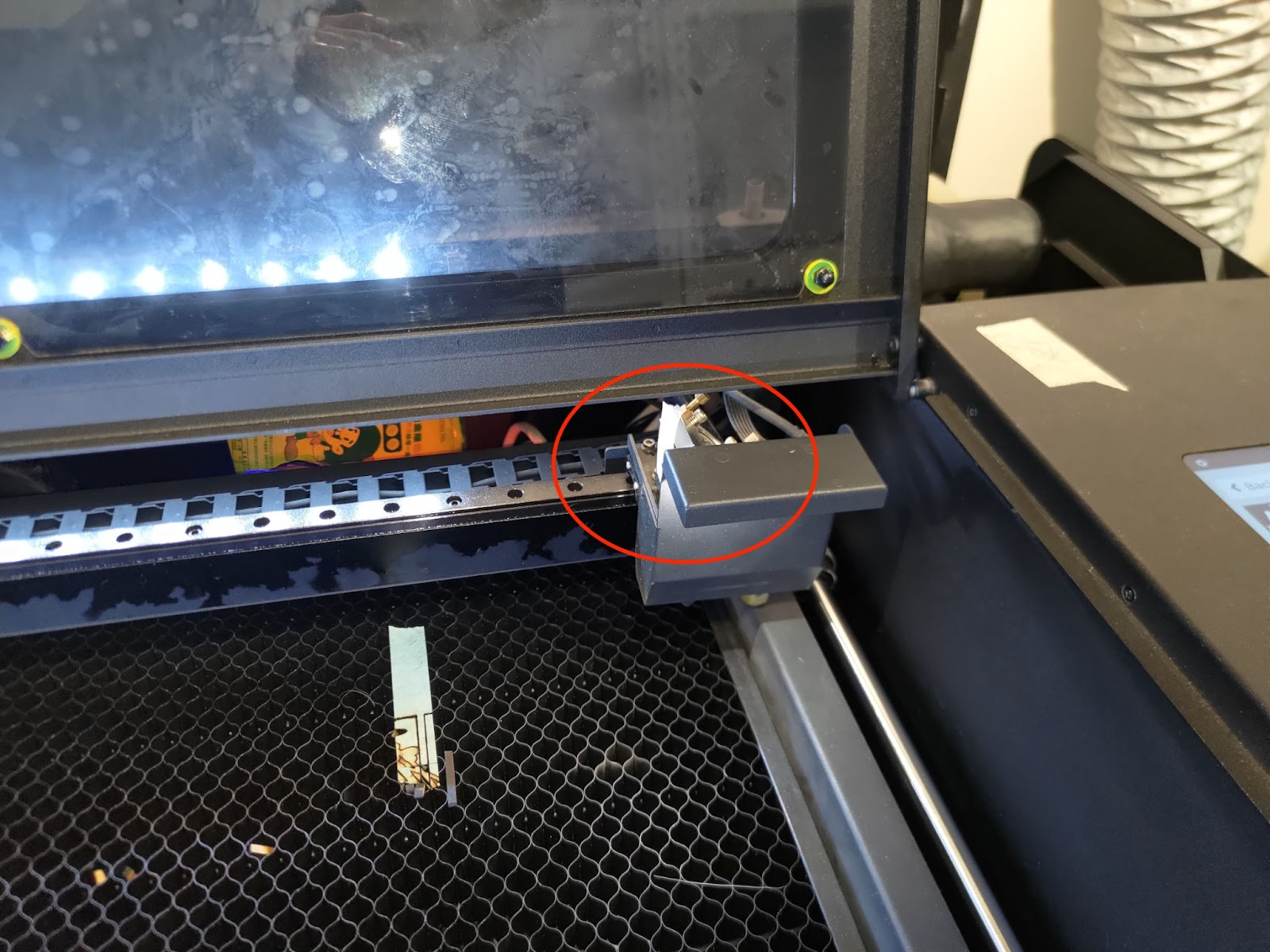

L'altre és la cantonada inferior dreta del llit:
Visió general del pas:
Pas 9-1 - Comprova la trajectòria de l'eix Z al centre del llit

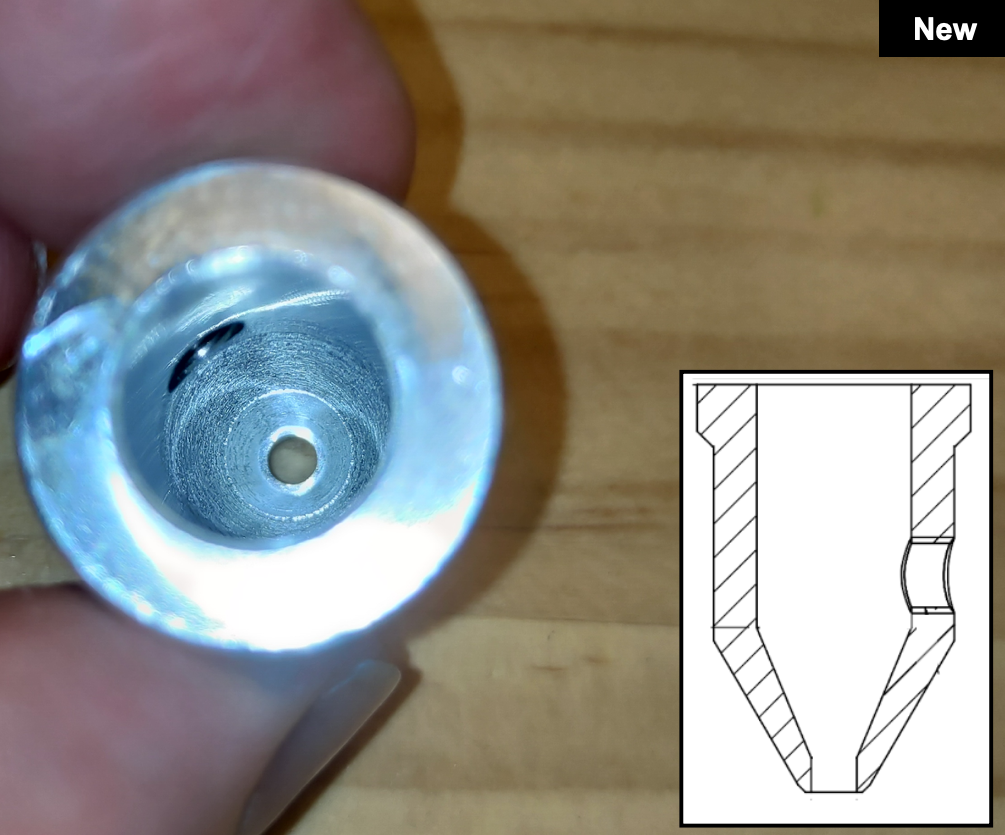

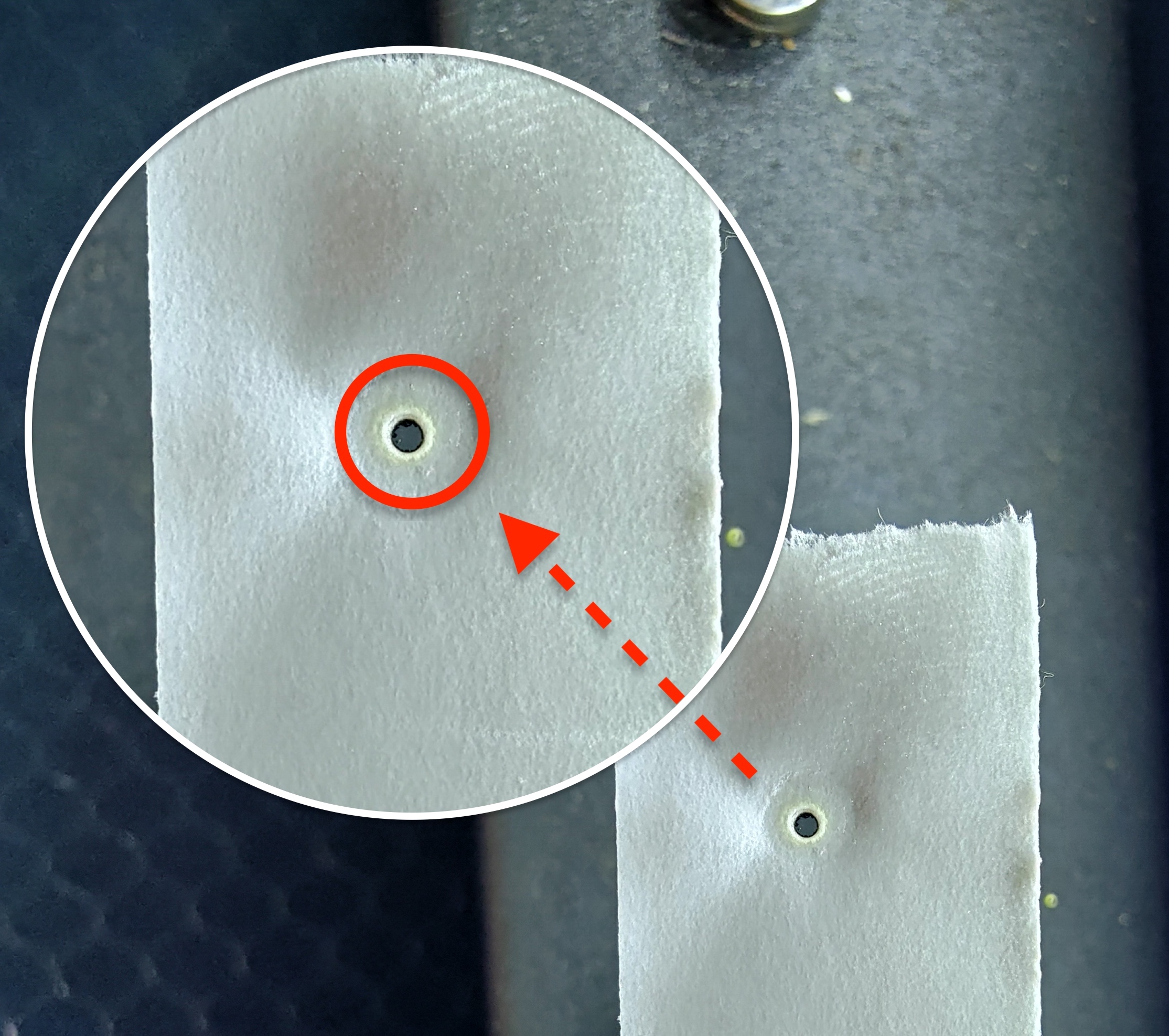

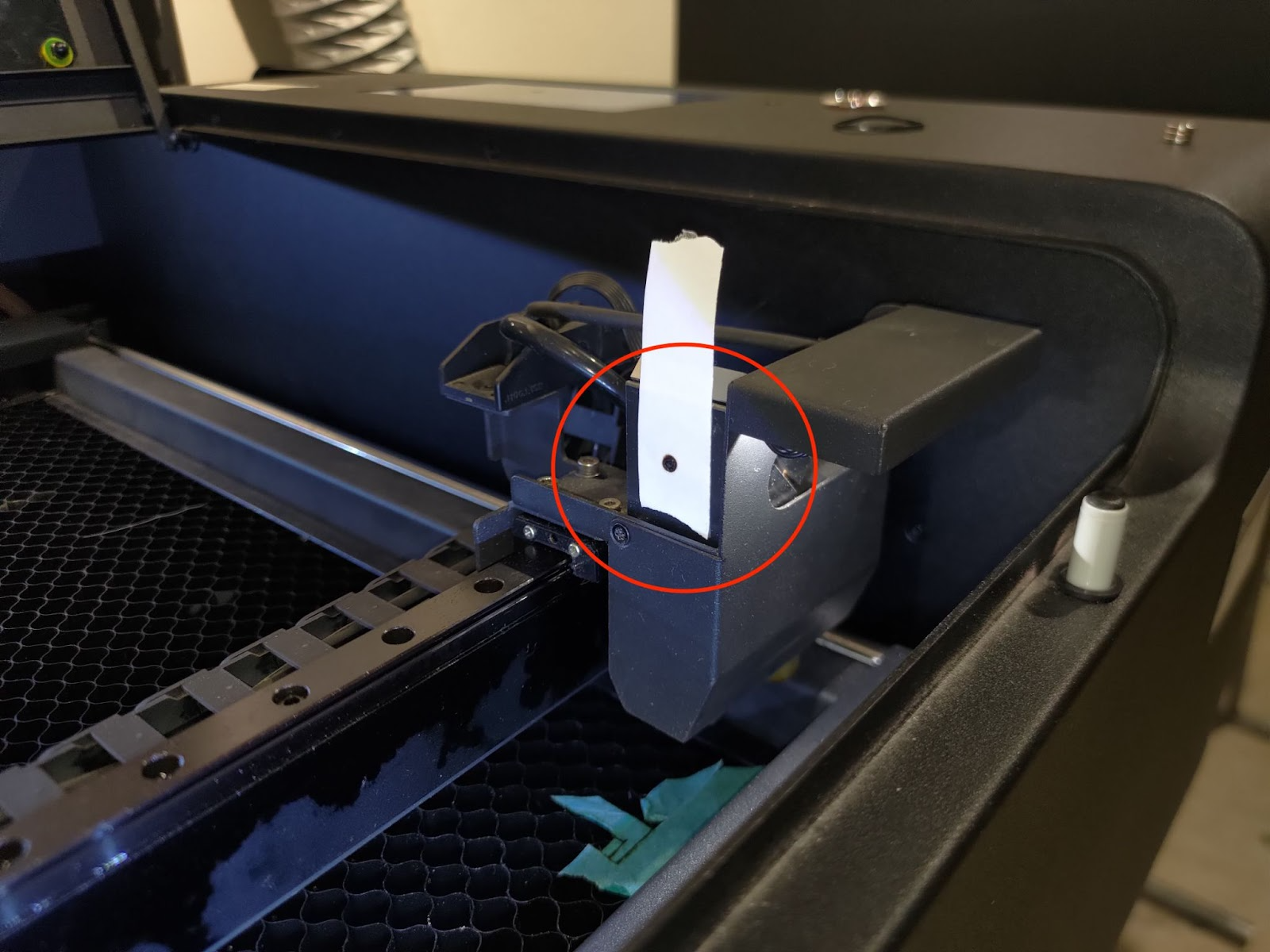

Col·loca una cinta d'una sola capa a la punta del broquet i mou el capçal làser al centre del llit, després fes un pols.
Retira la cinta i comprova si el punt és rodó.
Bon exemple:
Mals exemples:
- Si el teu punt és rodó, passa al Pas 9-3
- Si el teu punt no és rodó, passa al Pas 9-2 per realinear la trajectòria òptica des del 3r mirall fins al llit (eix Z), que no és prou vertical.
- Si no trobes cap punt a la cinta, consulta les instruccions per a l'ajustament avançat. [4-13 Ajustament avançat de la trajectòria òptica]

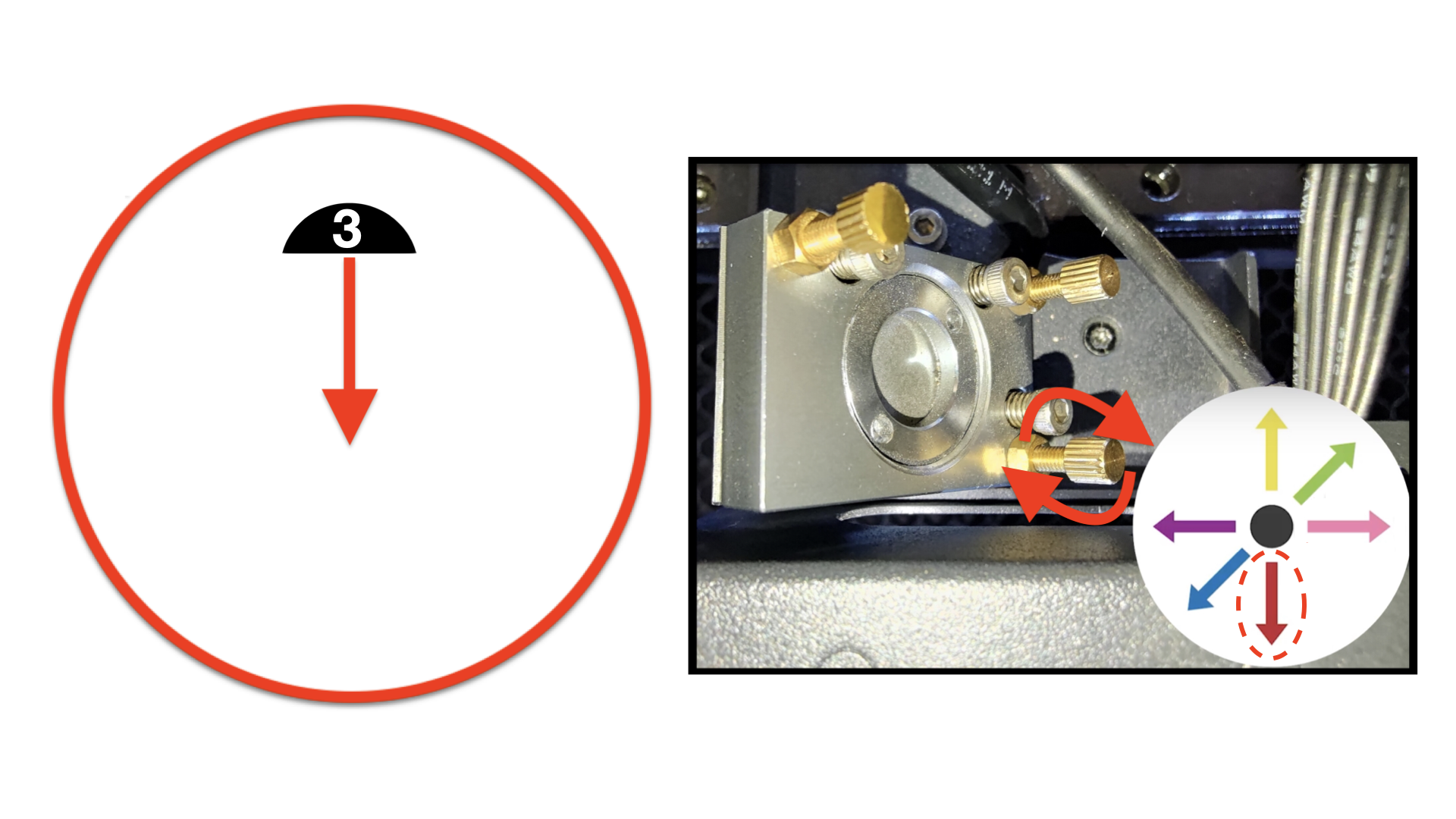

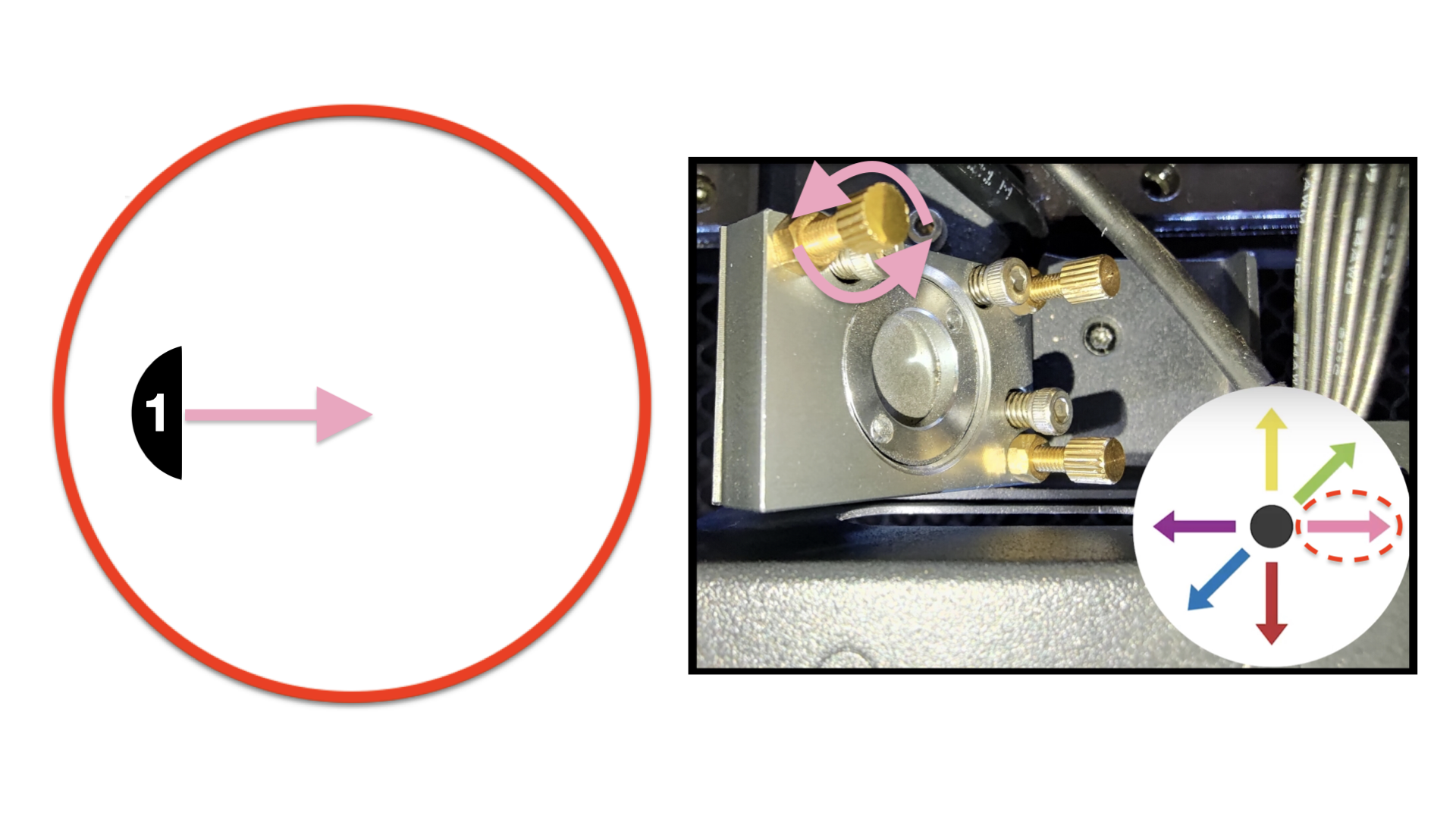

Pas 9-2 - Ajusta la trajectòria de l'eix Z al centre del llit
Aquest pas t'ensenyarà com alinear la trajectòria vertical des del 3r mirall fins al llit ajustant els cargols del 3r mirall.

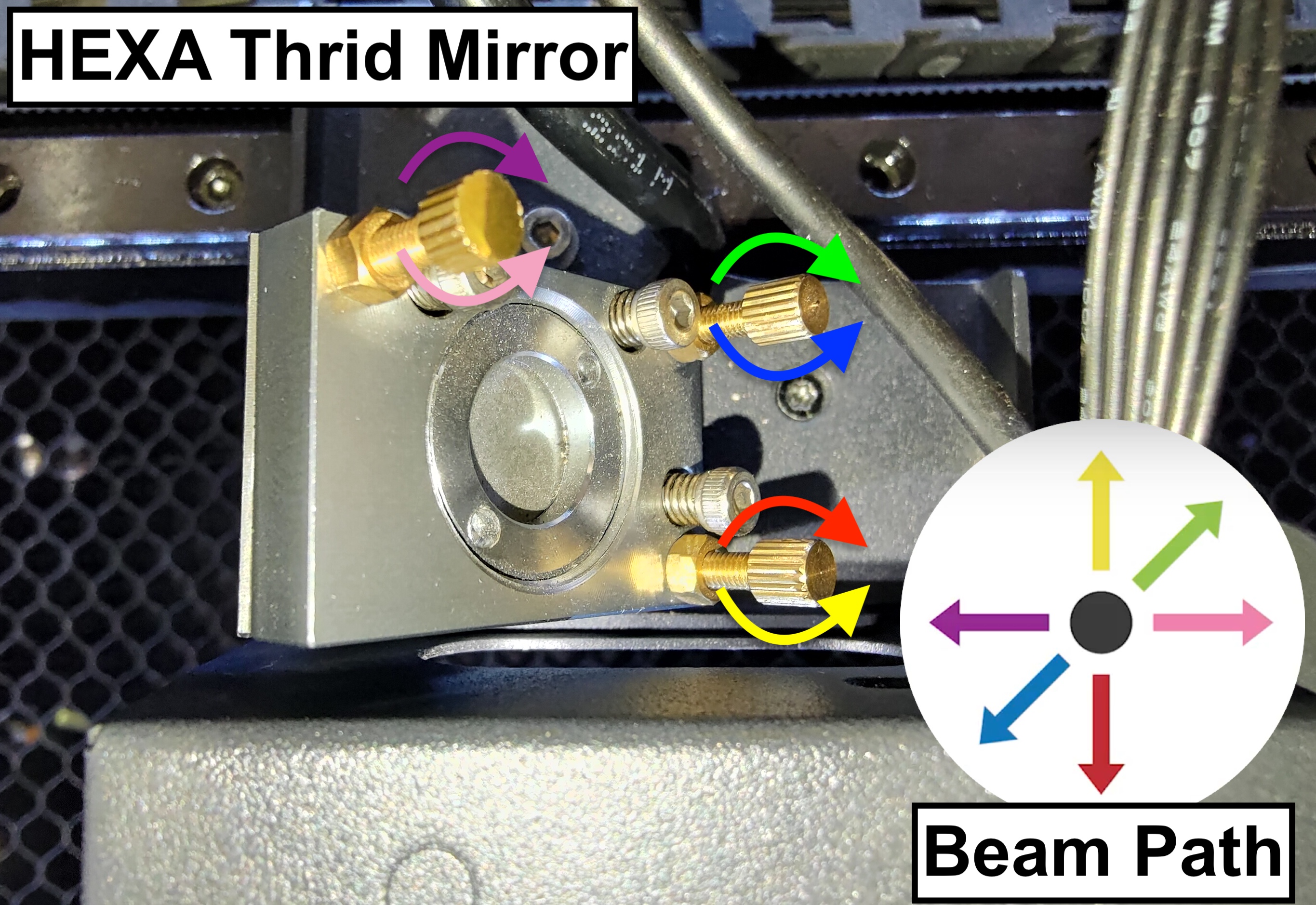

Hi ha tres cargols al 3r mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.
Tingues en compte que cada vegada que ajustis el cargol, la trajectòria pot canviar. Per garantir la precisió, has de trobar una àrea clara per enganxar la cinta a la punta del broquet. La cinta es pot reutilitzar fins que s'hagi utilitzat tota l'àrea clara.
Pas 9-2-1 - Localitzar el cargol que s'ha d'ajustar
Determina la posició del punt vertical i apunta el cargol i el seu direcció de rotació.
Primer, haureu de conèixer tota l'àrea a la qual es pot moure el punt.
En realitat, és la mateixa àrea que la punta del broquet. La marca pressionada a la cinta és l'àrea.
A continuació, trobeu el número que sigui similar a la vostra posició de punt vertical .
Gràfic esquemàtic:
Abans d'ajustar el cargol, apreneu com afluixar correctament la femella:
Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.
Per a #1:
El punt vertical ha d'anar a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #2:
El punt vertical ha d'anar avall a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre haurà de girar-se en sentit antihorari per anar a la dreta.
El cargol inferior dret haurà de girar-se en sentit horari per anar avall.
Si us plau, consulteu la foto de sota.
Per a #3:
El punt vertical ha d'anar avall per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol inferior dret haurà de girar-se en sentit horari per anar avall.
Si us plau, consulteu la foto de sota.
Per a #4:
El punt vertical ha d'anar avall a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior dret haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #5:
El punt vertical ha d'anar a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre s'haurà de girar en sentit horari.
Si us plau, consulteu la foto de sota.
Per a #6:
El punt vertical ha d'anar amunt a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre haurà de girar-se en sentit horari per anar a l'esquerra.
El cargol inferior dret haurà de girar-se en sentit antihorari per anar amunt.
Si us plau, consulteu la foto de sota.
Per a #7:
El punt vertical ha d'anar amunt per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol inferior dret haurà de girar-se en sentit antihorari per anar amunt.
Si us plau, consulteu la foto de sota.
Per a #8:
El punt vertical ha d'anar amunt a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior dret haurà de girar-se en sentit horari.
Si us plau, consulteu la foto de sota.
Pas 9-2-2 - Estrènyer la femella després de l'ajustament
Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.
Pas 9-3 - Comproveu la trajectòria de l'eix Z a la cantonada inferior dreta del llit
Col·loqueu una capa de cinta a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la base i fes un pols.
Retira la cinta i comprova si el punt és rodó.
(És normal que el punt de la cantonada sigui més petit que el punt central. Si us plau, consulteu els exemples següents.)
Bon exemple:
Exemples acceptables:
Mals exemples:
- Si el vostre punt no és rodó, torneu al Pas 9-4 per realinear el camí òptic des del 3r mirall fins al llit (eix Z) que no és prou vertical.
- Si el vostre punt és rodó, passeu al Pas 9-5.
Pas 9-4 - Ajusteu el camí de l'eix Z a la cantonada inferior dreta del llit
- Consulteu el Pas 9-2 i completeu l'ajust. El mètode d'ajust és el mateix que ajustar el punt al centre del llit.
- Si us plau, torneu a comprovar el punt vertical al centre després d'ajustar la cantonada inferior dreta.
Si no és possible que les dues posicions siguin rodones alhora, ometeu l'ajustament de la cantonada inferior dreta, passeu al pas 9-5, i seguiu amb el Pas 10.
Pas 9-5 - Recollir les cintes de la punta del broquet (eix Z)
Col·loqueu una capa de cinta a la punta del broquet, moveu el capçal làser al centre de la base i fes un pols.
Retireu la cinta del punta del broquet i poseu-la sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Col·loqueu una altra cinta d'una sola capa a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la base i fes un pols.
Retireu la cinta de la punta del broquet i poseu-la sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
######################################################################
El procés d'ajust del camí òptic ha finalitzat.
- Si no teniu cap problema amb la màquina, podeu aturar-vos aquí i les cintes recollides es poden descartar.
- Si teniu algun problema relacionat amb l'alineació o la sortida del làser, si us plau, passeu al Pas 10 i guardeu les cintes recollides per a la resolució de problemes i l'informe.
######################################################################
Pas 10 - Recollida de cintes i verificació del tipus de broquet
Si el vostre OPA està correcte però la màquina té altres problemes, contacteu amb el vostre distribuïdor local i conserveu les cintes recollides, que es poden compartir quan el distribuïdor ho sol·liciti.
Si els vostres punts verticals en ambdues posicions no coincideixen en el temps, aneu a Pas 10-1 per comprovar el tipus de broquet.
Pas 10-1 - Verificació del tipus de broquet
Si us plau, consulteu l' article per desmuntar el protector i la lent d'enfocament per comprovar el tipus de broquet.
El nou tipus de broquet tindrà un espai interior més gran, cosa que proporcionarà més tolerància a l'OPA, és a dir, serà més fàcil alinear el camí òptic amb el nou tipus.
- Si teniu un tipus antic, feu una foto i informeu el vostre distribuïdor perquè us enviï un nou tipus de broquet i aneu al Pas 10-2 per recollir més cintes.
- Si ja teniu el nou tipus, salteu aquest pas i aneu directament al Pas 10-2 per recollir més cintes.
Pas 10-2 - Recollida de cintes
- Utilitzeu un tros de cinta de dues capes. Feu el primer punt a la cantonada superior esquerra amb tres polsos làser.
- Guardeu la cinta i feu el segon punt a la cantonada superior dreta amb 3 polsos làser.
- Recolliu la primera cinta. Anoteu la posició i el nombre de polsos:
- Utilitzeu un altre tros nou de cinta de dues capes. Feu el primer punt a la cantonada inferior esquerra amb tres polsos làser.
- Guardeu la cinta i feu el segon punt a la cantonada inferior dreta amb 3 polsos làser.
- Recolliu l'última cinta. Anoteu la posició i el nombre de polsos.
- Finalment, feu una foto més propera dels punts de la punta del broquet.
Després de recollir les cintes, aneu al pas 11 per informar el vostre distribuïdor.
Pas 11 - Informar al distribuïdor local o al suport tècnic de FLUX
- Seguiu les instruccions de l'enllaç següent per informar correctament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
La informació recollida, com ara fotos o vídeos que mostren el problema de la vostra màquina descrit en aquest article, s'haurà de compartir amb el distribuïdor o el suport tècnic de FLUX.
#END
Comentaris
0 comentaris
Iniciï sessió per deixar un comentari.
