Descripció:
La causa del problema de l'eix Z pot ser complexa. Hi ha diferents símptomes relacionats, com ara el mal funcionament de la funció d'autoenfocament, la plataforma no es mou en absolut, la plataforma no pot tornar a la posició inicial o arribar a la part superior, etc. Consulteu els passos següents per solucionar el problema de l'eix Z.
Possibles causes
|
Pas A1
Restabliu la màquina als valors de fàbrica i comproveu si el problema es pot resoldre.
Consulteu l'enllaç, 5-30 Restablir als valors de fàbrica.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas A2
Retireu la bresca i el suport.

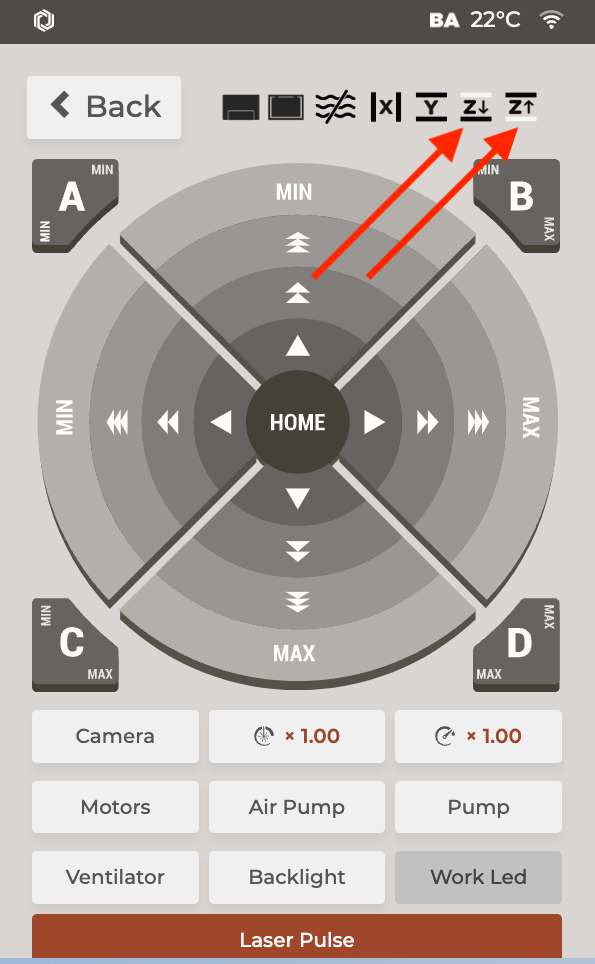

Aneu a "Mantenir" al panell i premeu els dos interruptors de límit de l'eix Z per veure si la icona canvia.
Les icones de límit superior i inferior de l'eix Z es comporten normalment al panell?
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas A3
Desconnecta el cable de l'interruptor de límit de l'eix Z i comprova les icones directament.
(Normalment, si el cable està desconnectat, les icones haurien de romandre tancades.)
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas A3.1

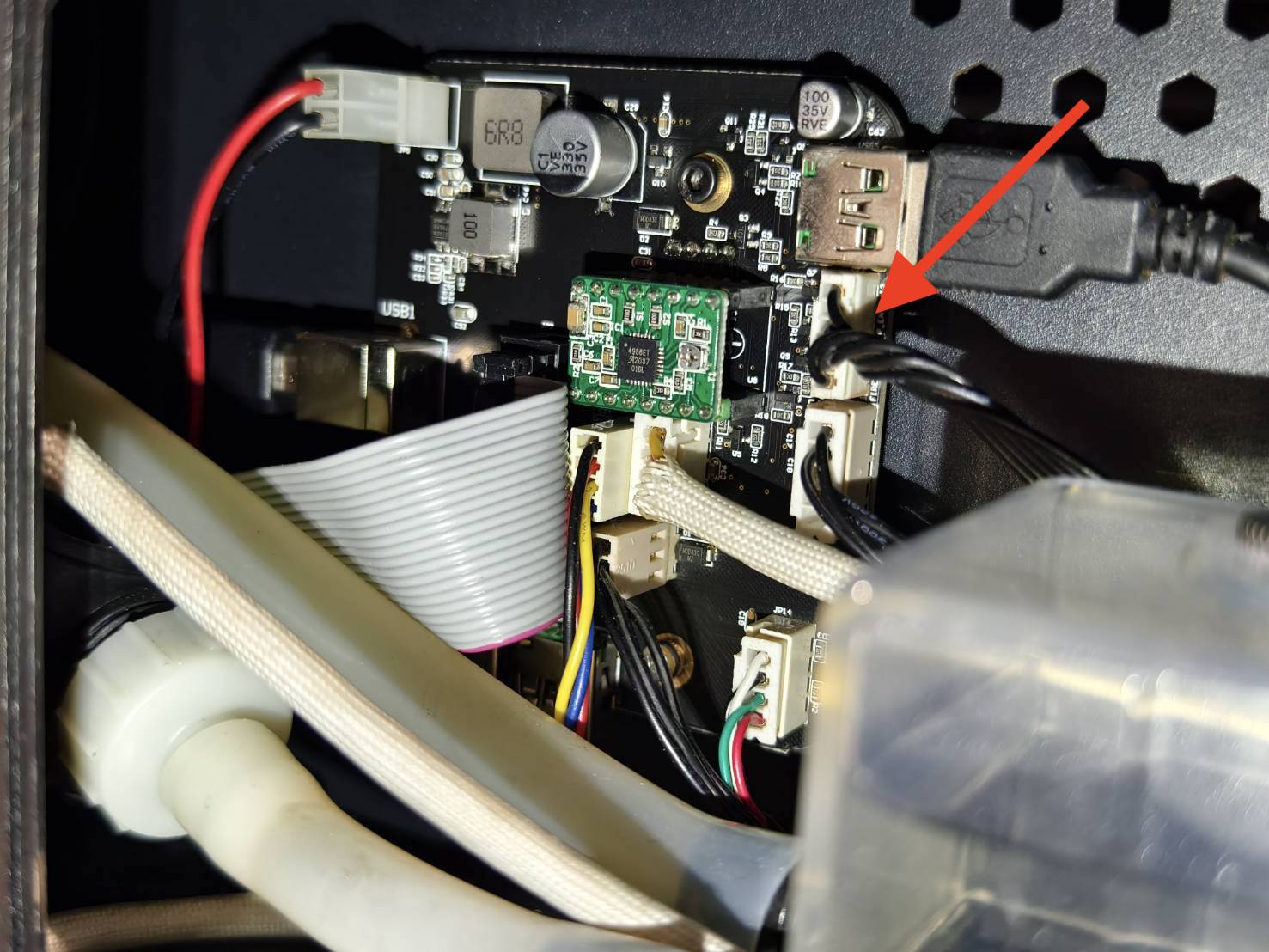

Desconnecta el cable pla dels interruptors de límit de l'eix Z a la placa principal i comprova la icona al panell. Estan les dues icones tancades?
- Apaga la màquina.

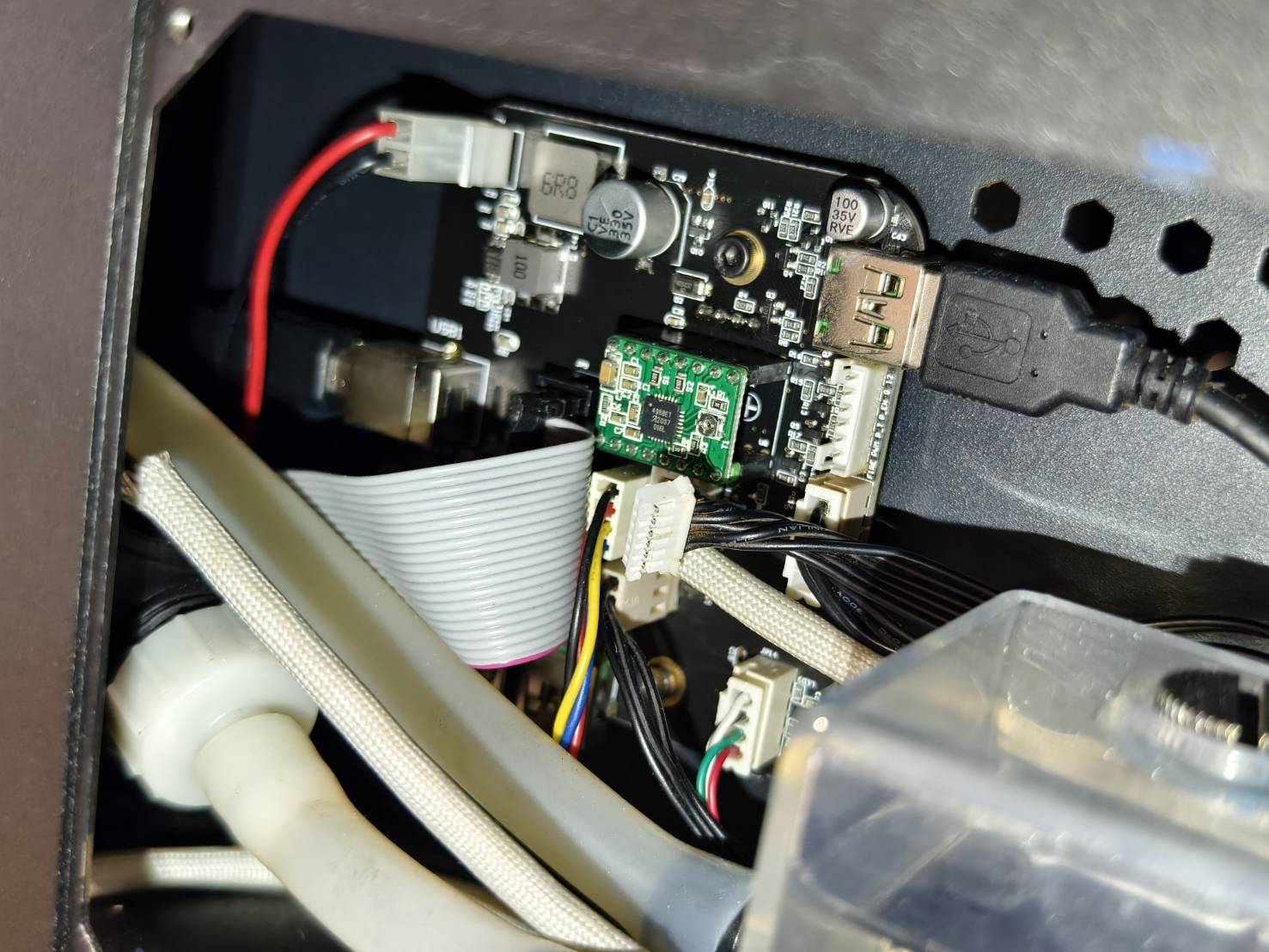

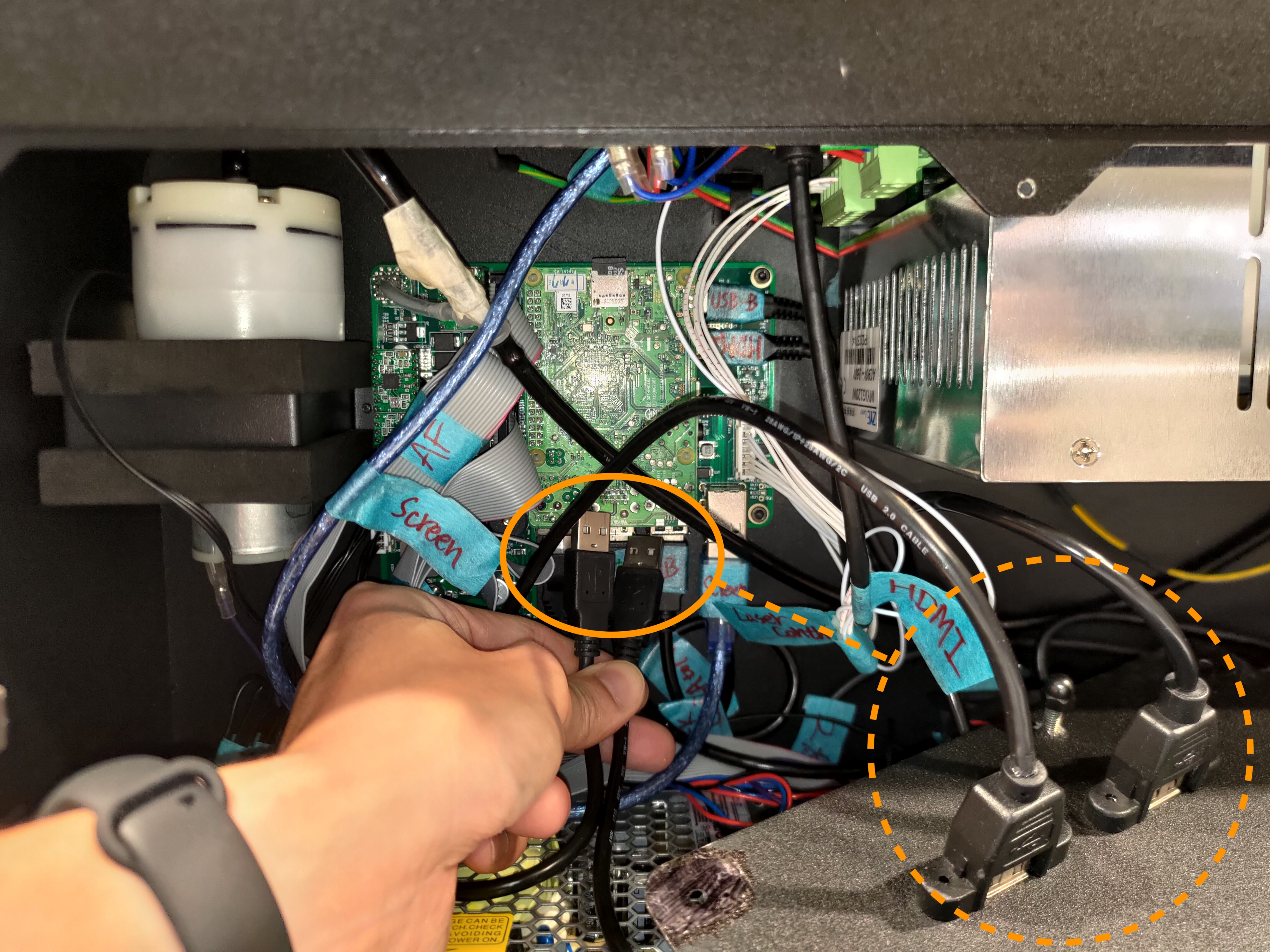

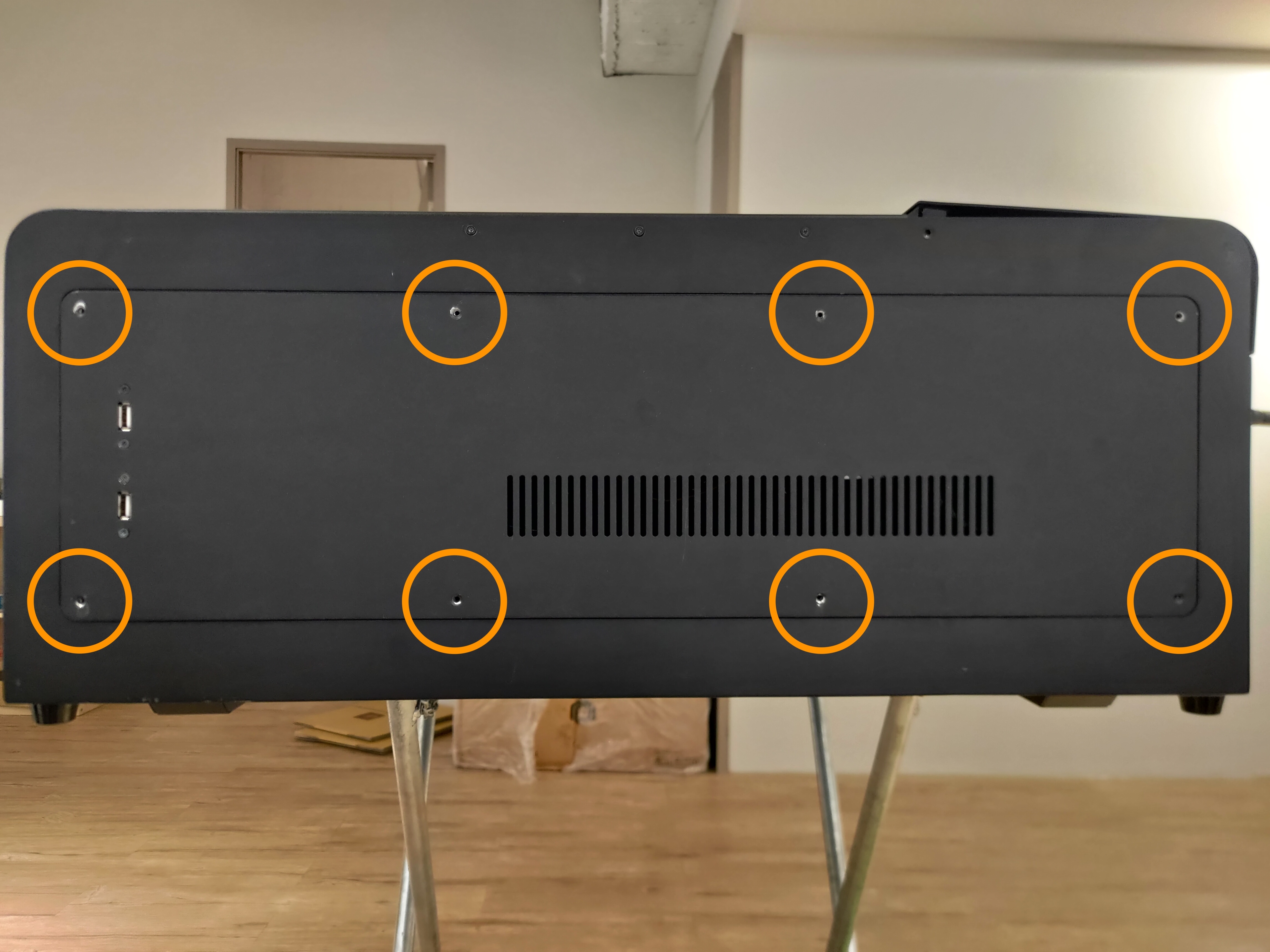

Treu la coberta lateral desenroscant aquests cargols T8 i desconnecta les dues extensions USB.
(Consulta el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)

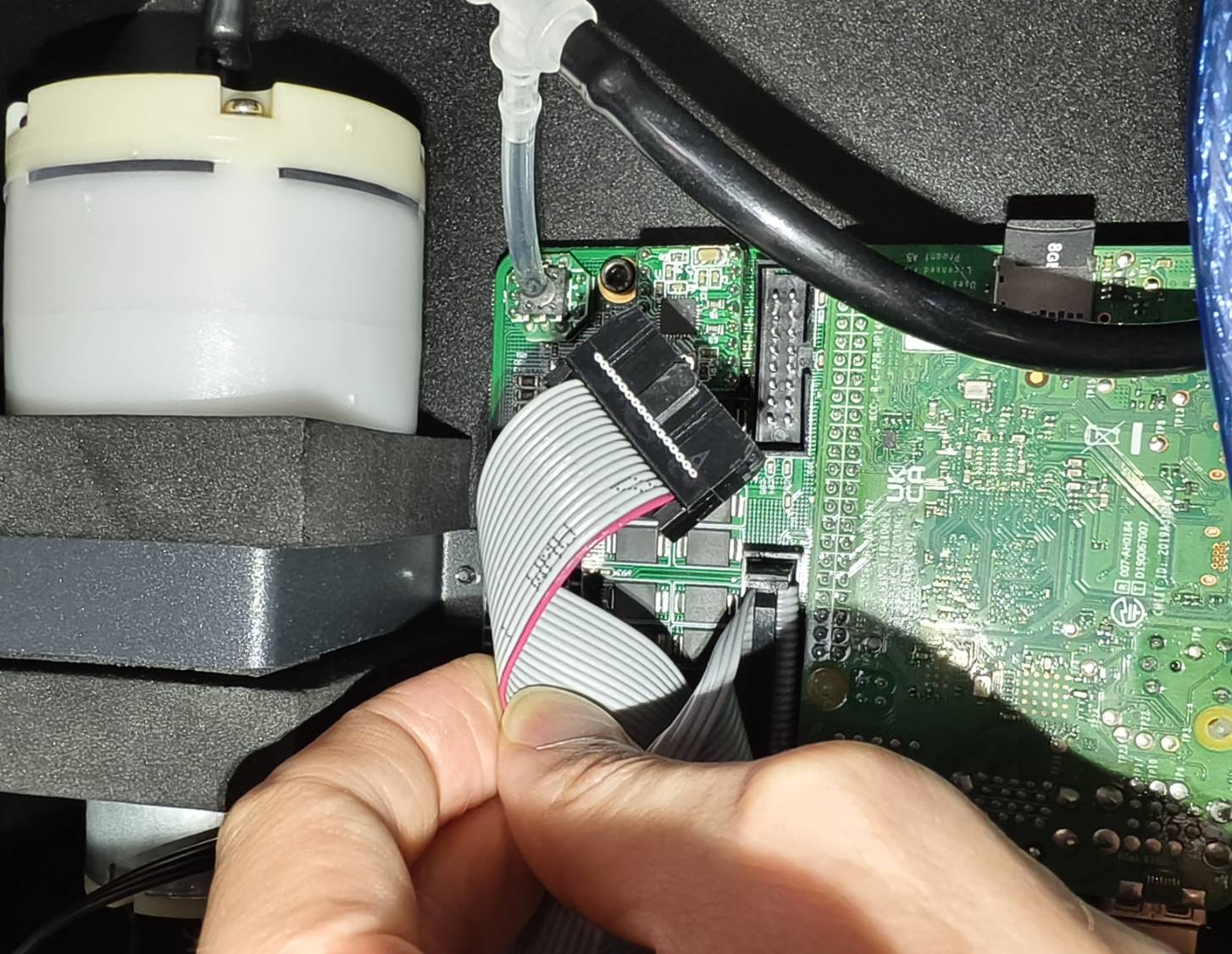

- Desconnecta el cable pla dels interruptors de límit de l'eix Z.
(Consulta el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)
- Engega la màquina i comprova les icones. Estan les dues icones tancades?
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas A4
Torna a connectar el cable de l'interruptor de límit de l'eix Z.
Aneu a "Mantenir" al panell i premeu els dos interruptors de límit de l'eix Z per veure si la icona canvia.
Les icones de límit superior i inferior de l'eix Z es comporten normalment al panell?
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas A5
Utilitza un multímetre per comprovar si els interruptors de límit superior i inferior de l'eix Z funcionen correctament.
(Omet aquest pas i contacta amb el servei d'atenció al client directament si no es disposa d'un multímetre)
5-30 HEXA - Prova de l'interruptor de límit dels eixos X, Y, Z amb multímetre
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas B1

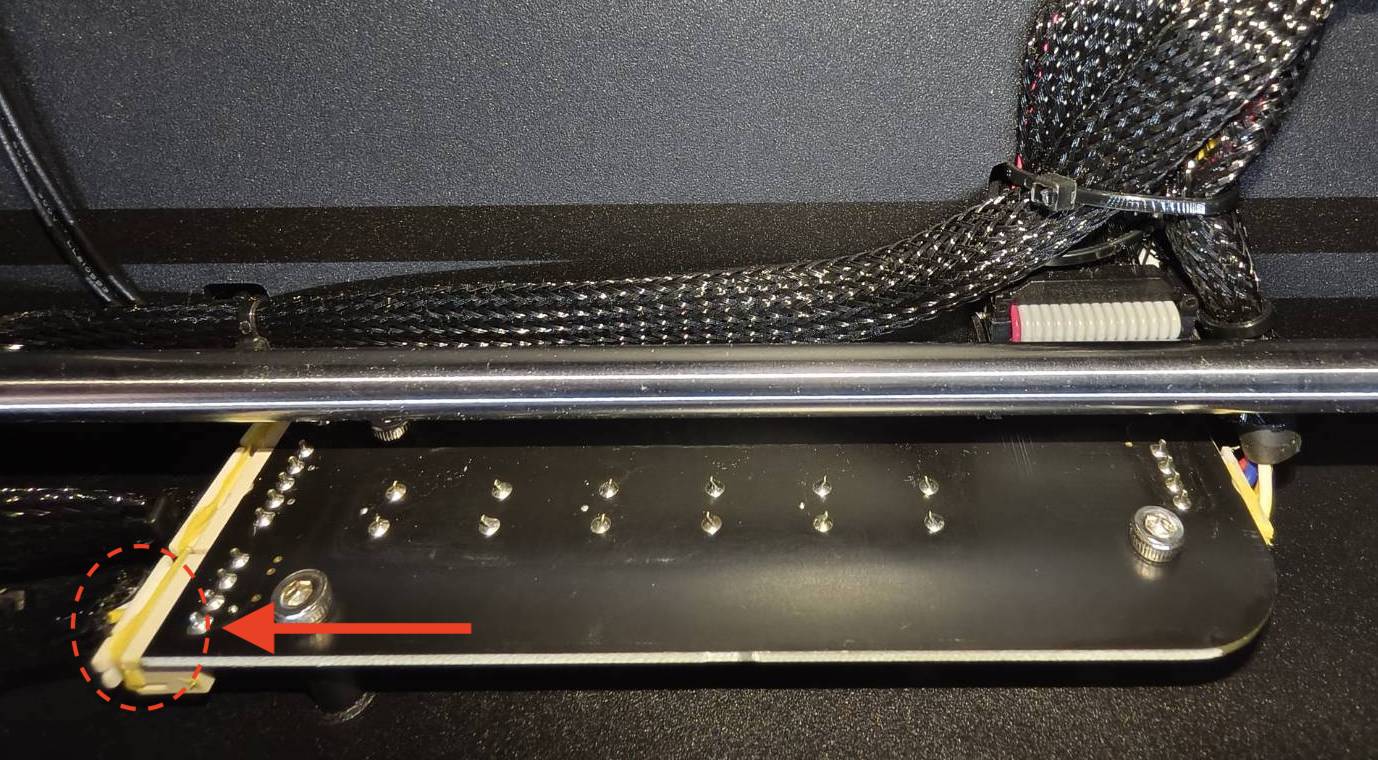

Comprova si els interruptors de límit superior i inferior de l'eix Z es poden activar amb la plataforma.

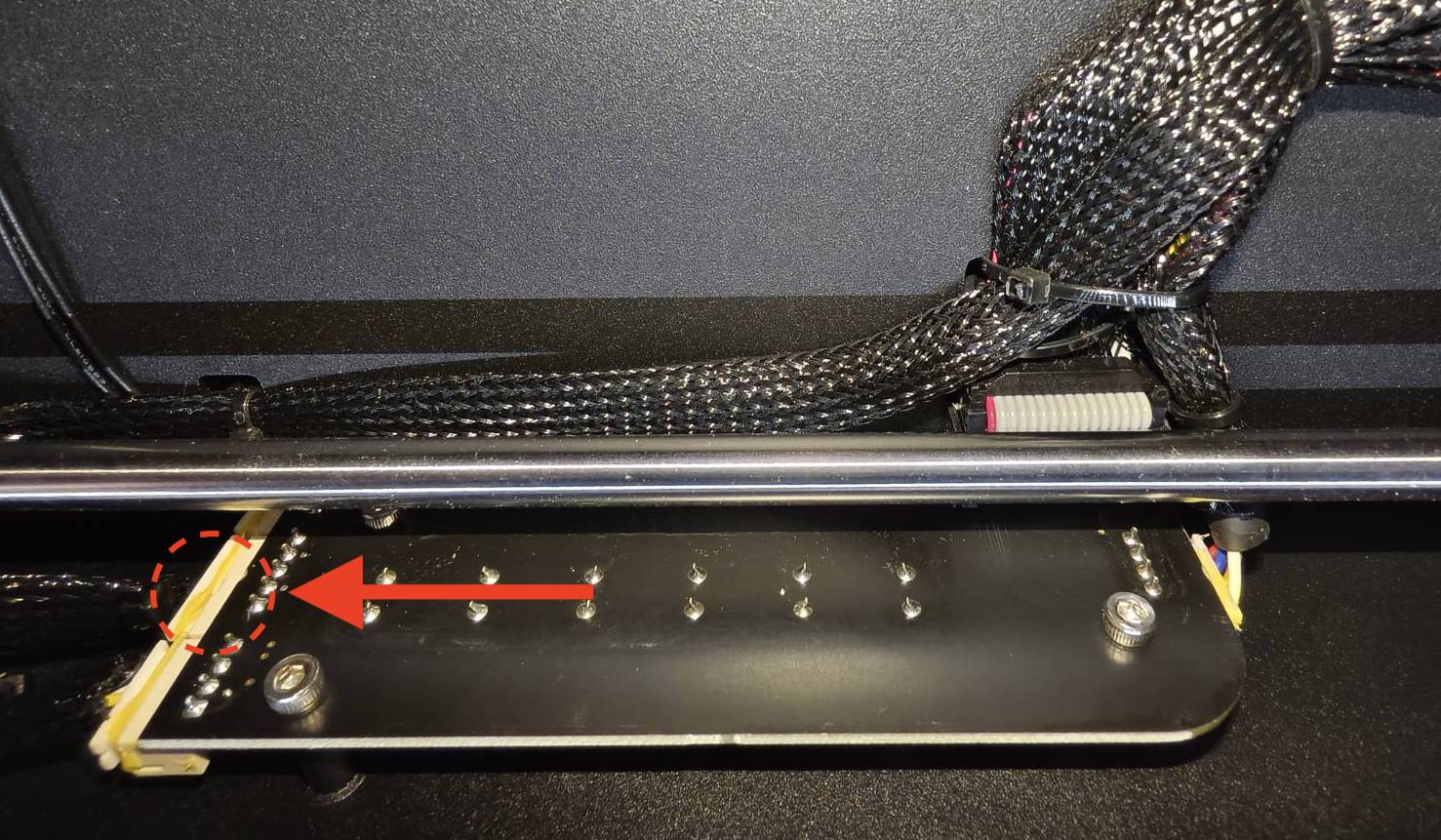

Baixa i puja el llit fins a dalt per veure si es poden activar els interruptors de límit de l'eix Z.
| Bon exemple - Activat |
| Mal exemple - No activat |
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
|
|
Pas B2
Intenta lubricar els 4 cargols de plom i comprova si la plataforma es pot moure.
Si us plau, consulta l'article. 4-3 Lubricació
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas B2.1

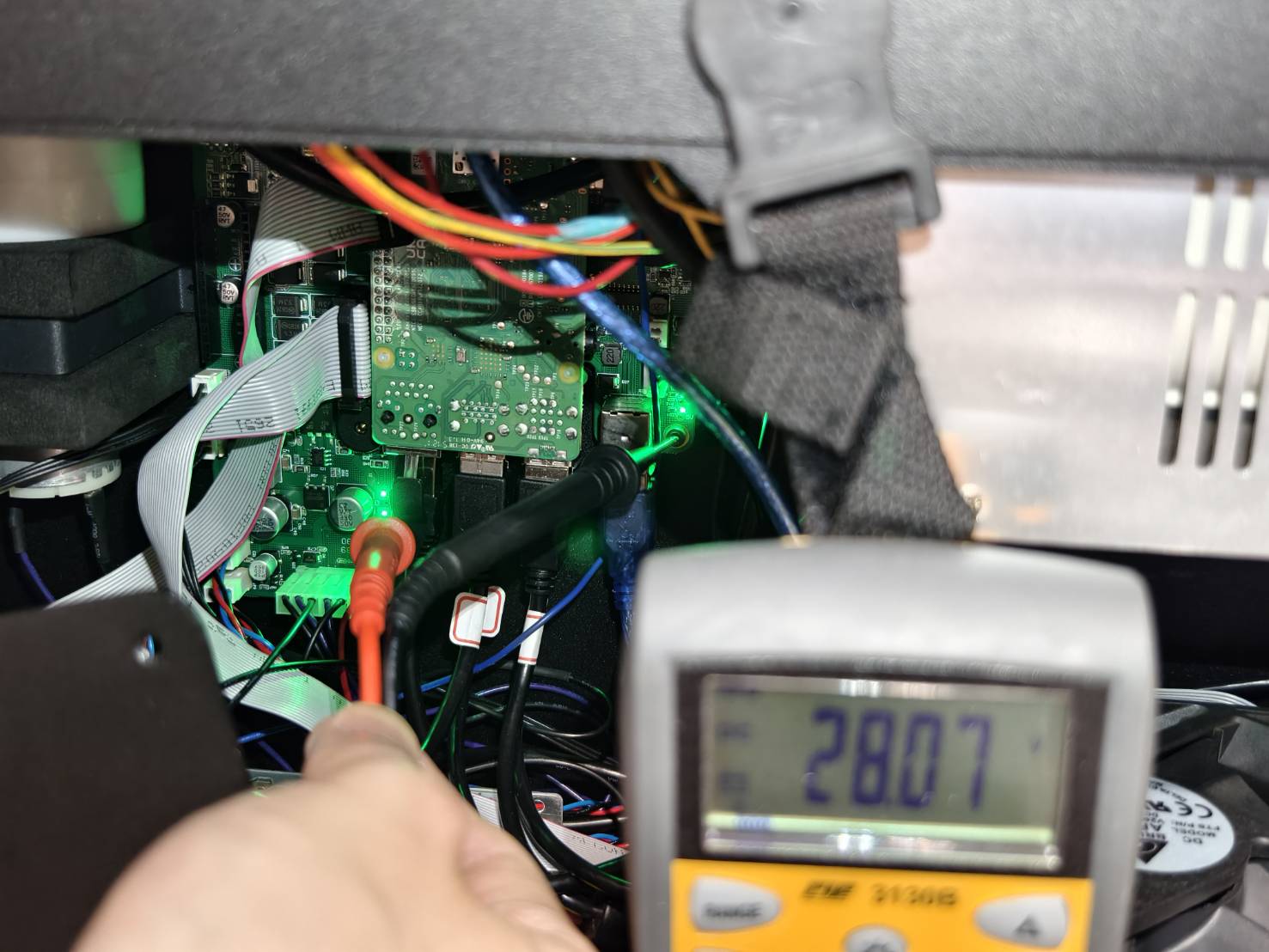

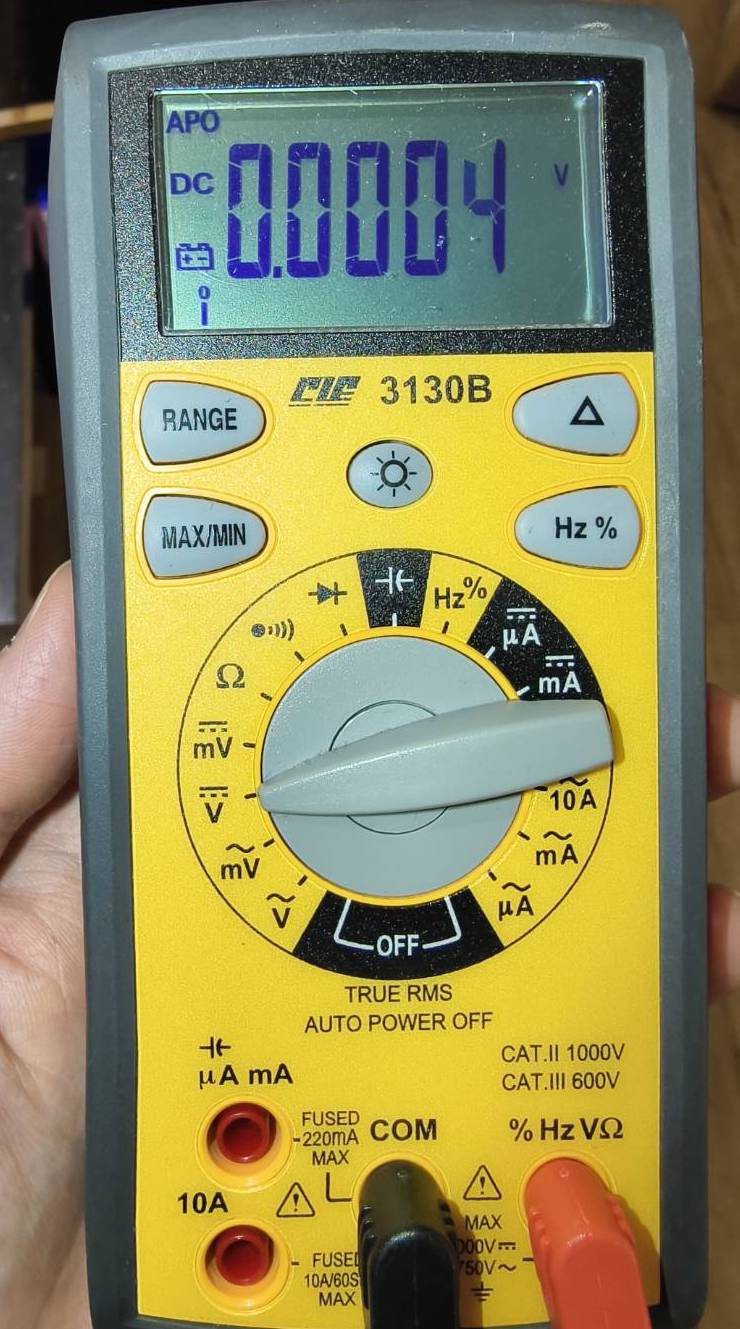

Utilitza un multímetre per mesurar el voltatge a la placa base. El voltatge hauria de ser al voltant de 28V.
(Si no hi ha un multímetre disponible, si us plau, omet aquest pas i vés a Pas B3.)
- Apaga la màquina.
Treu la coberta lateral desenroscant aquests cargols T8 i desconnecta les dues extensions USB.
(Consulta el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)
- Canvia el multímetre al mode de mesura DC.

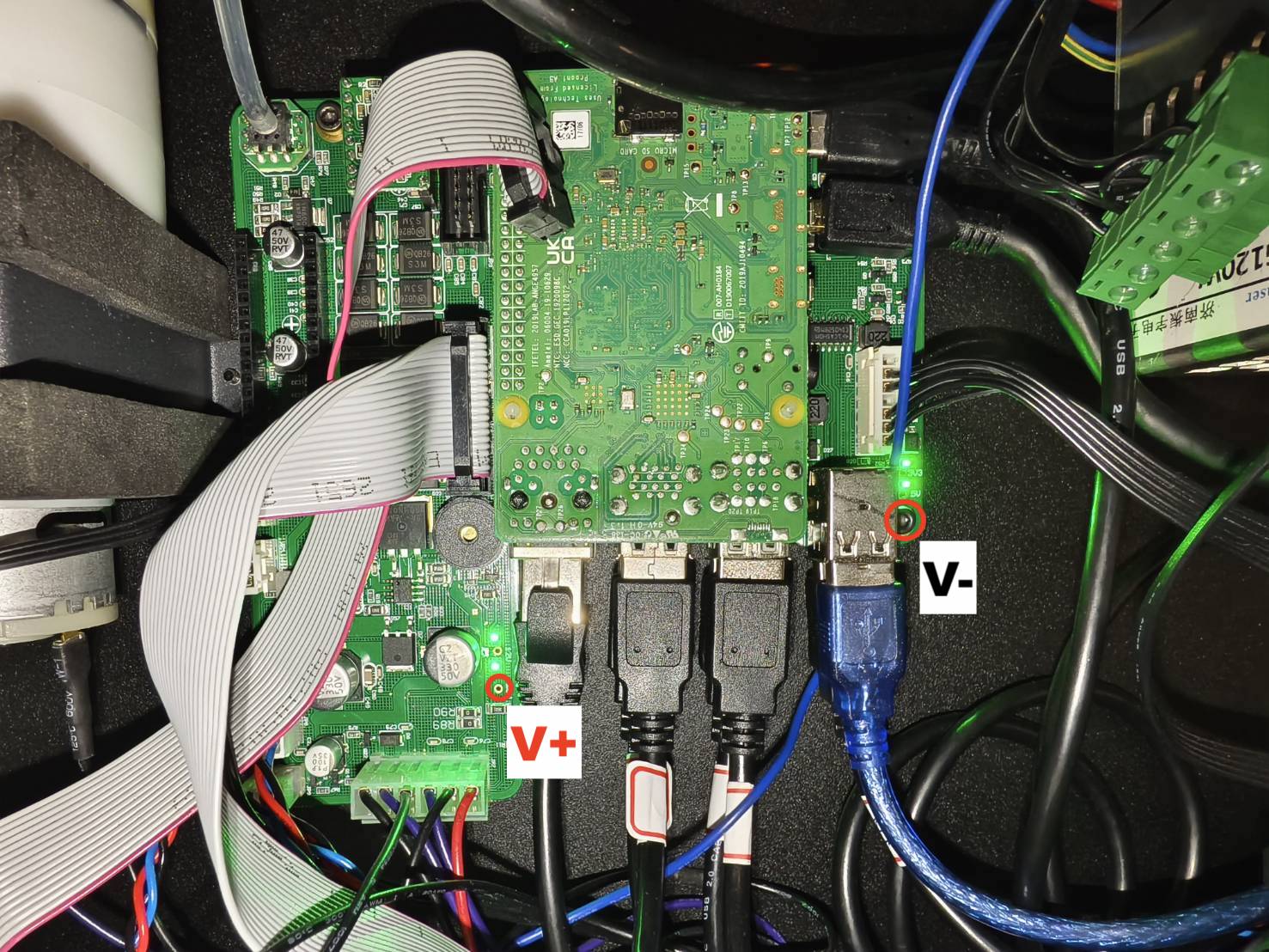

- Troba els punts de mesura.

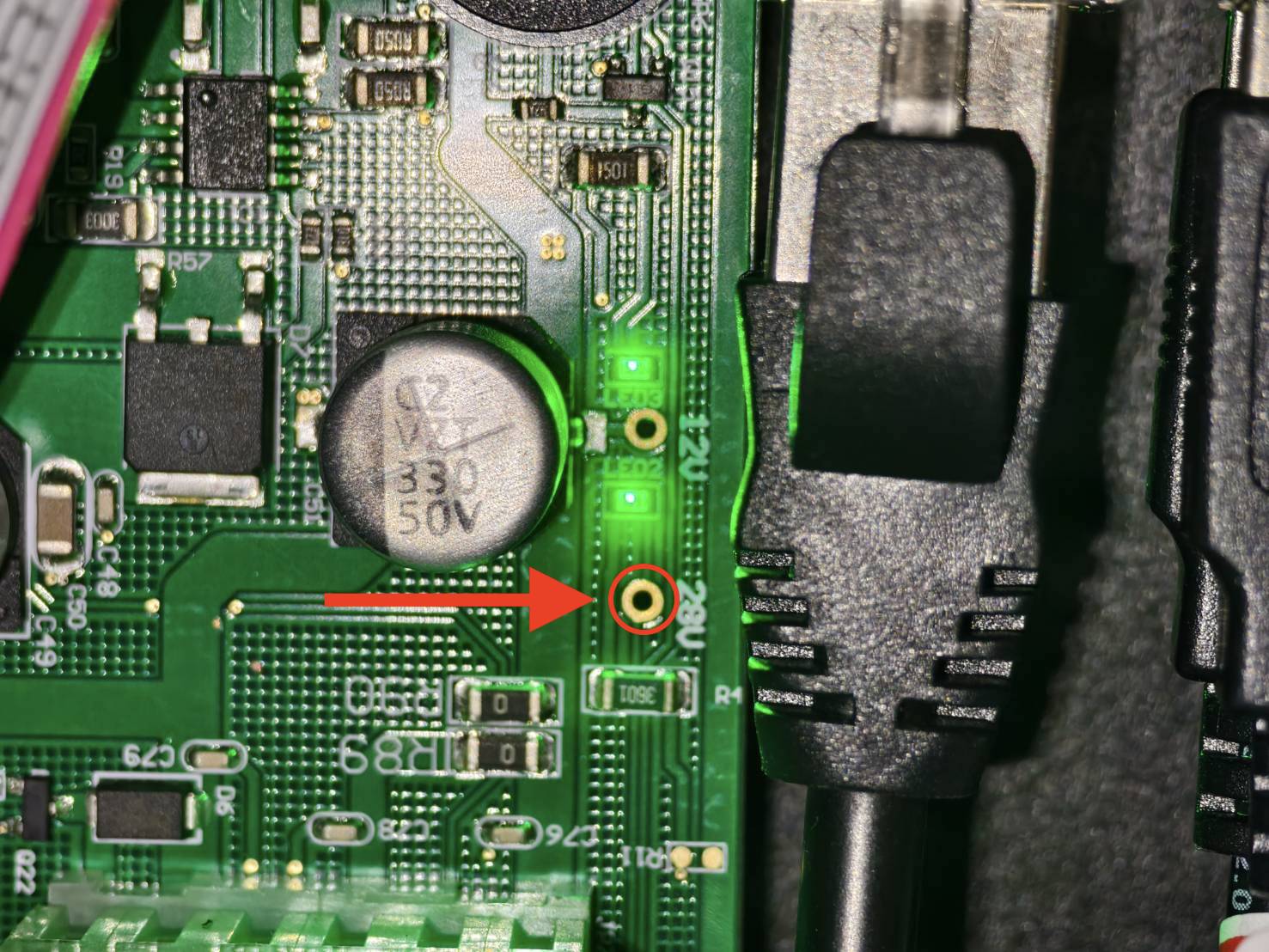

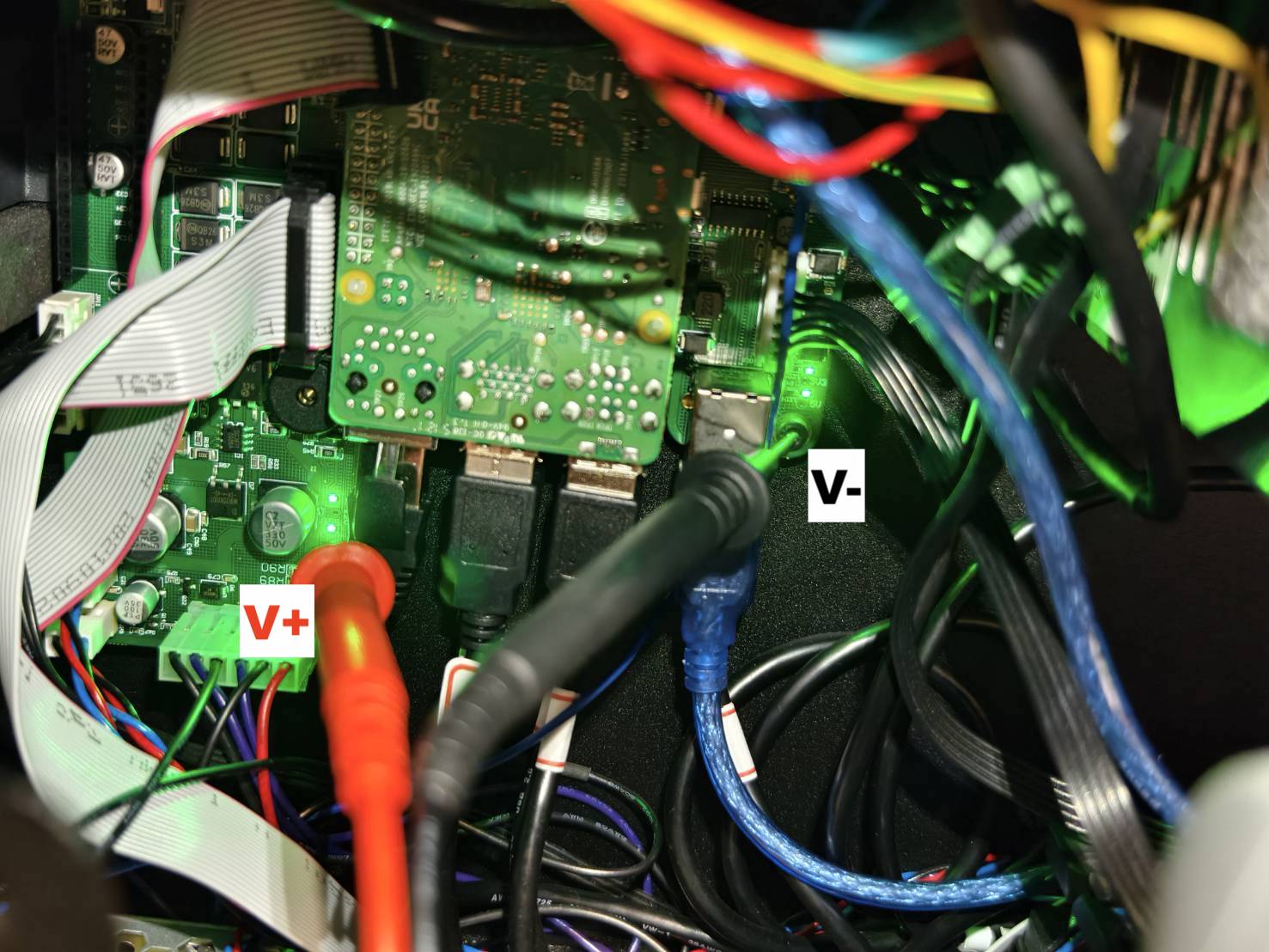

La sonda V+ contactarà amb el petit forat de bronze a prop del verd inferior esquerre
La sonda V- contactarà amb el cargol hexagonal negre inferior dret.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas B3
Desconnecta i torna a connectar els següents cables. Després d'això, intenta baixar i pujar la plataforma.

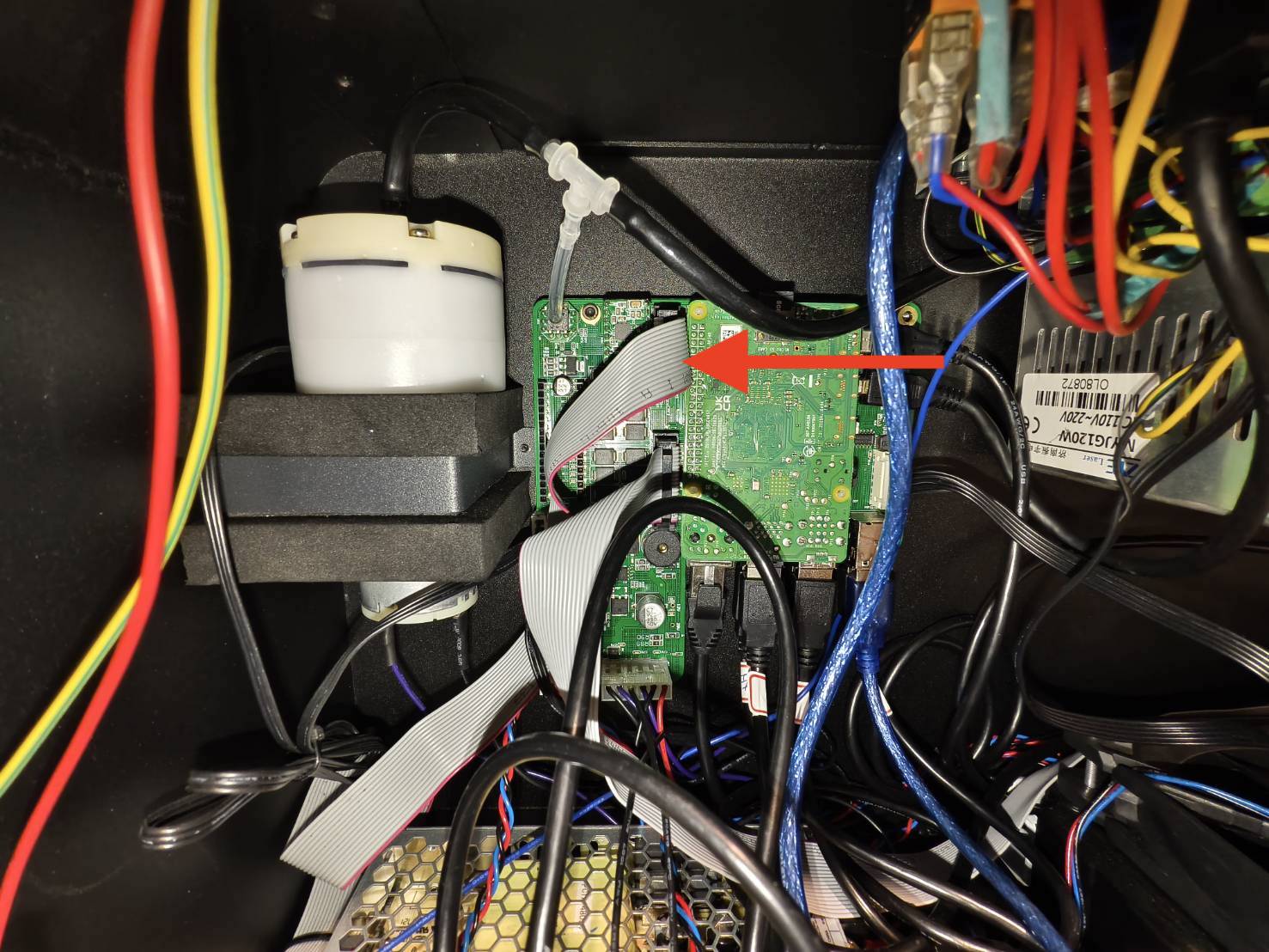

- El cable pla de la placa base.
(Consulta el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)
- El cable del motor de l'eix Z a la placa del botó AF.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
|
Pas C1

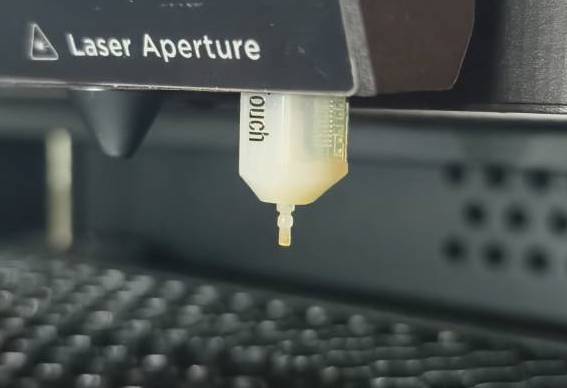

Comprovi si la sonda està encallada apagant i encenent la màquina.
Reiniciï la màquina i la sonda d'autoenfocament hauria de sortir automàticament dues vegades.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
|
Pas C1.1

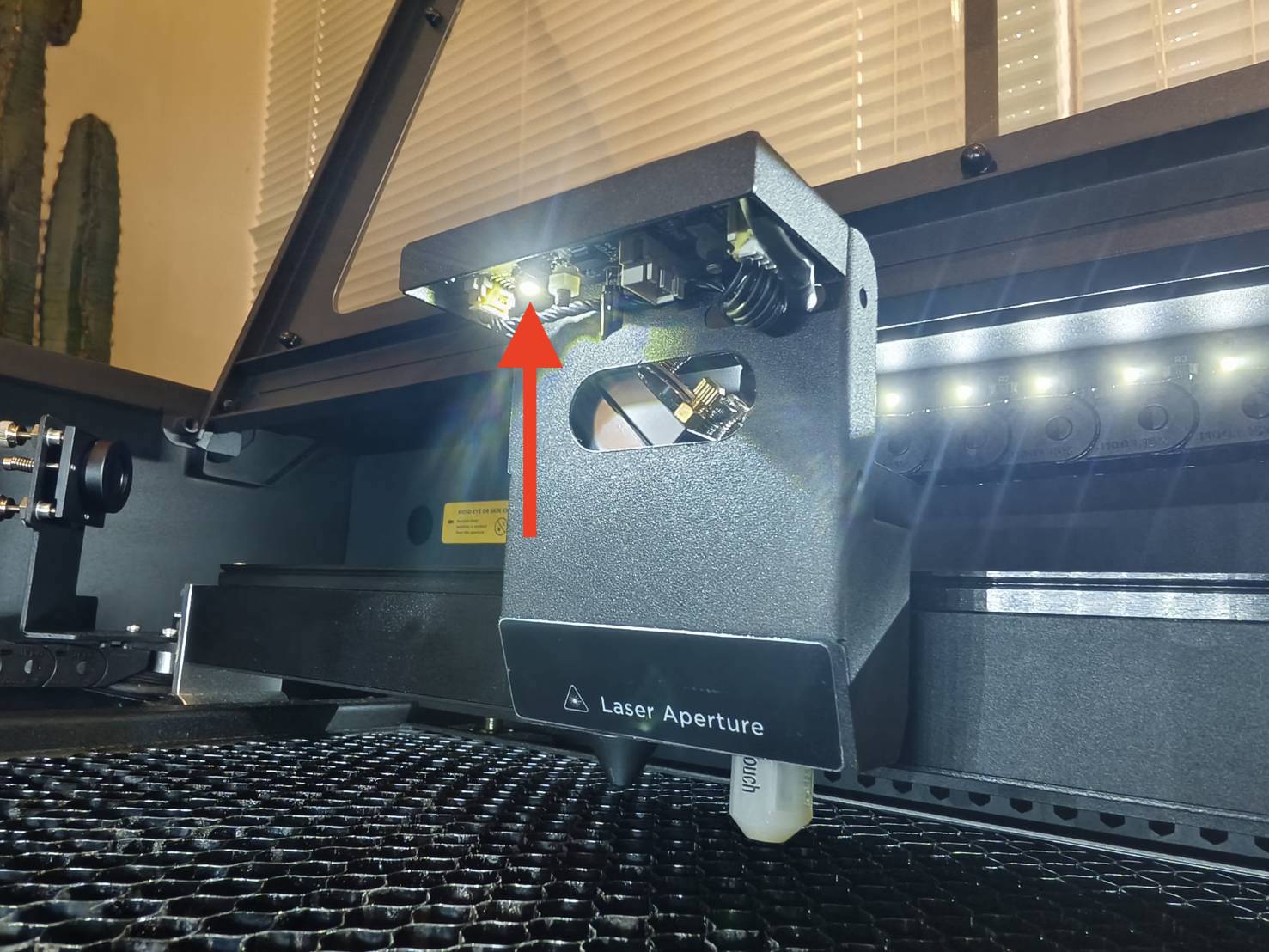

Comprovi si el llum LED de la càmera està encès quan la màquina està encesa.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas C1.2
Torni a connectar els cables següents. Després d'això, comprovi si la sonda surt en encendre la màquina.

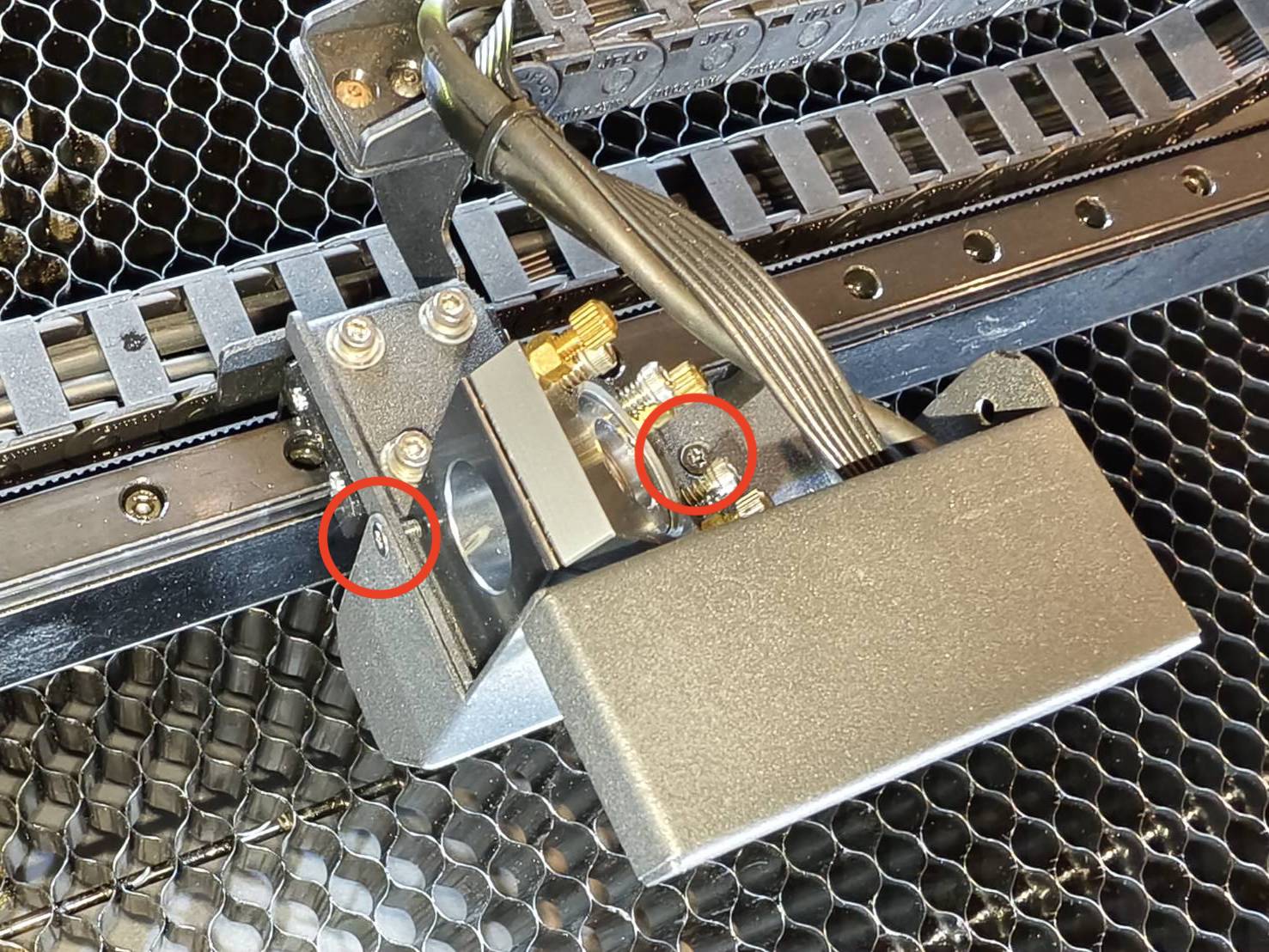

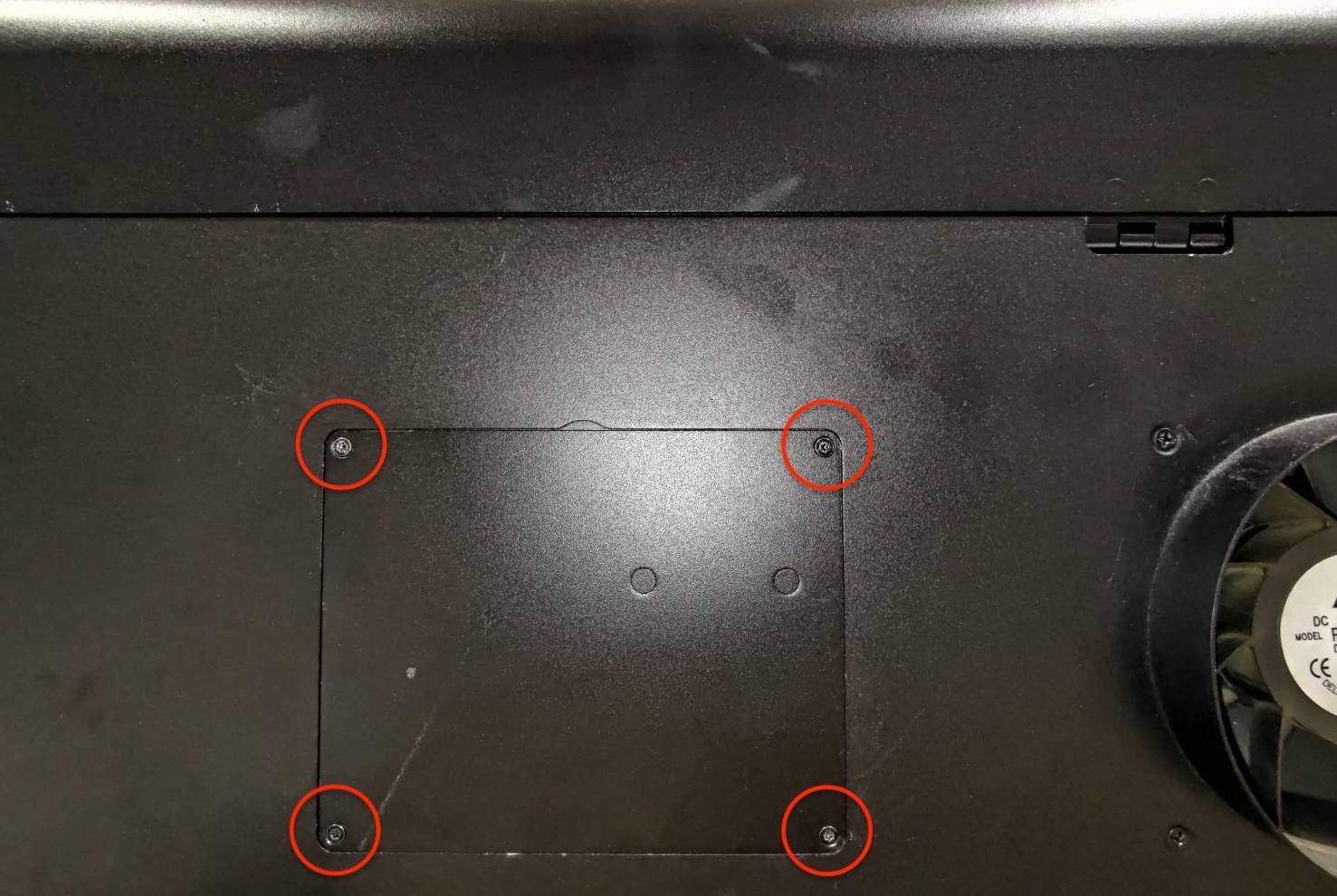

- El cable de 6 pins a la placa del traçador. (La coberta posterior s'ha de treure amb un tornavís T8.) (Consulti el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)

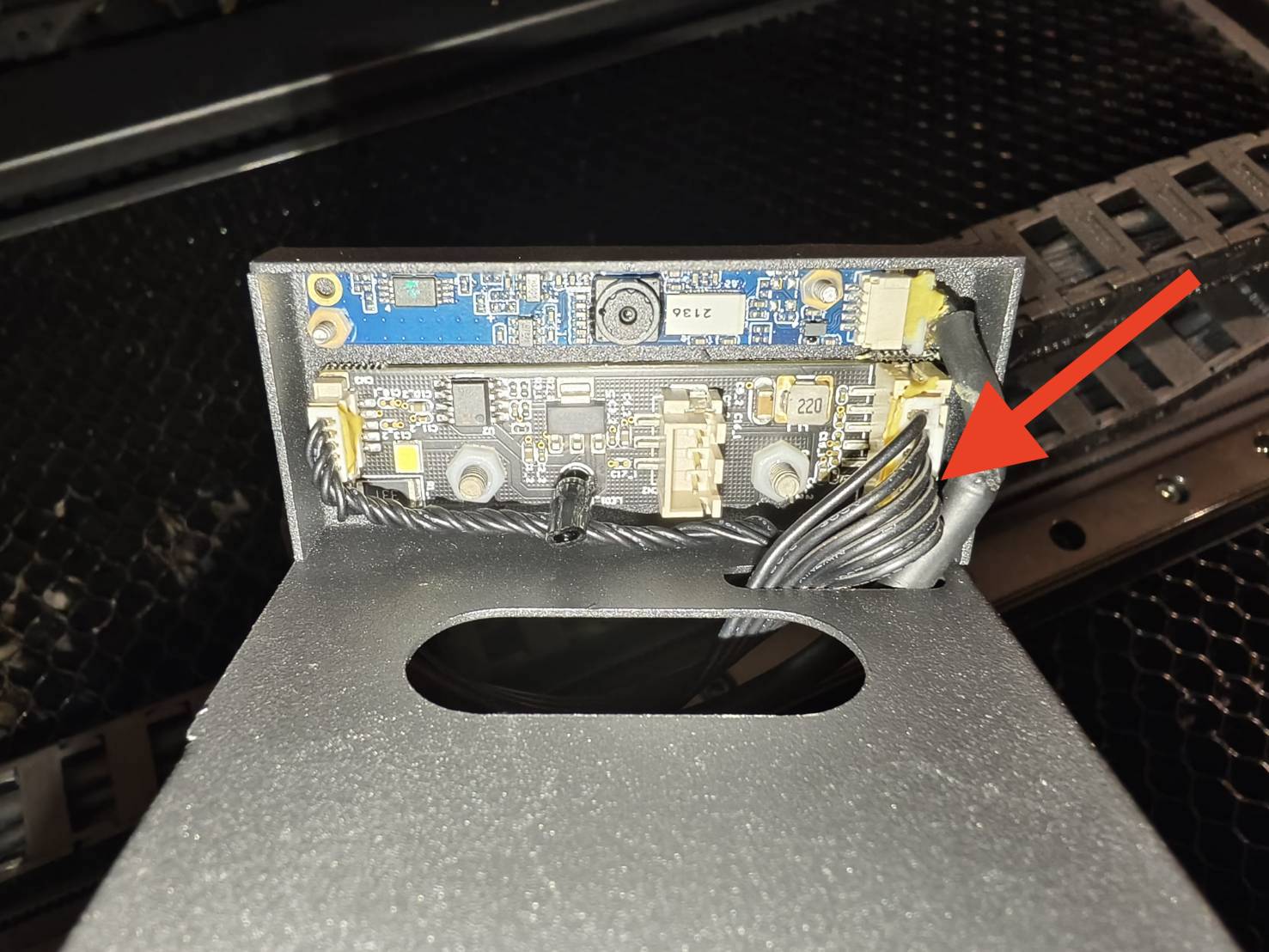

- El cable de 6 pins a la placa LED de la càmera al capçal làser.
(El protector del capçal làser s'ha de treure amb un tornavís T8.)
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas C1.3

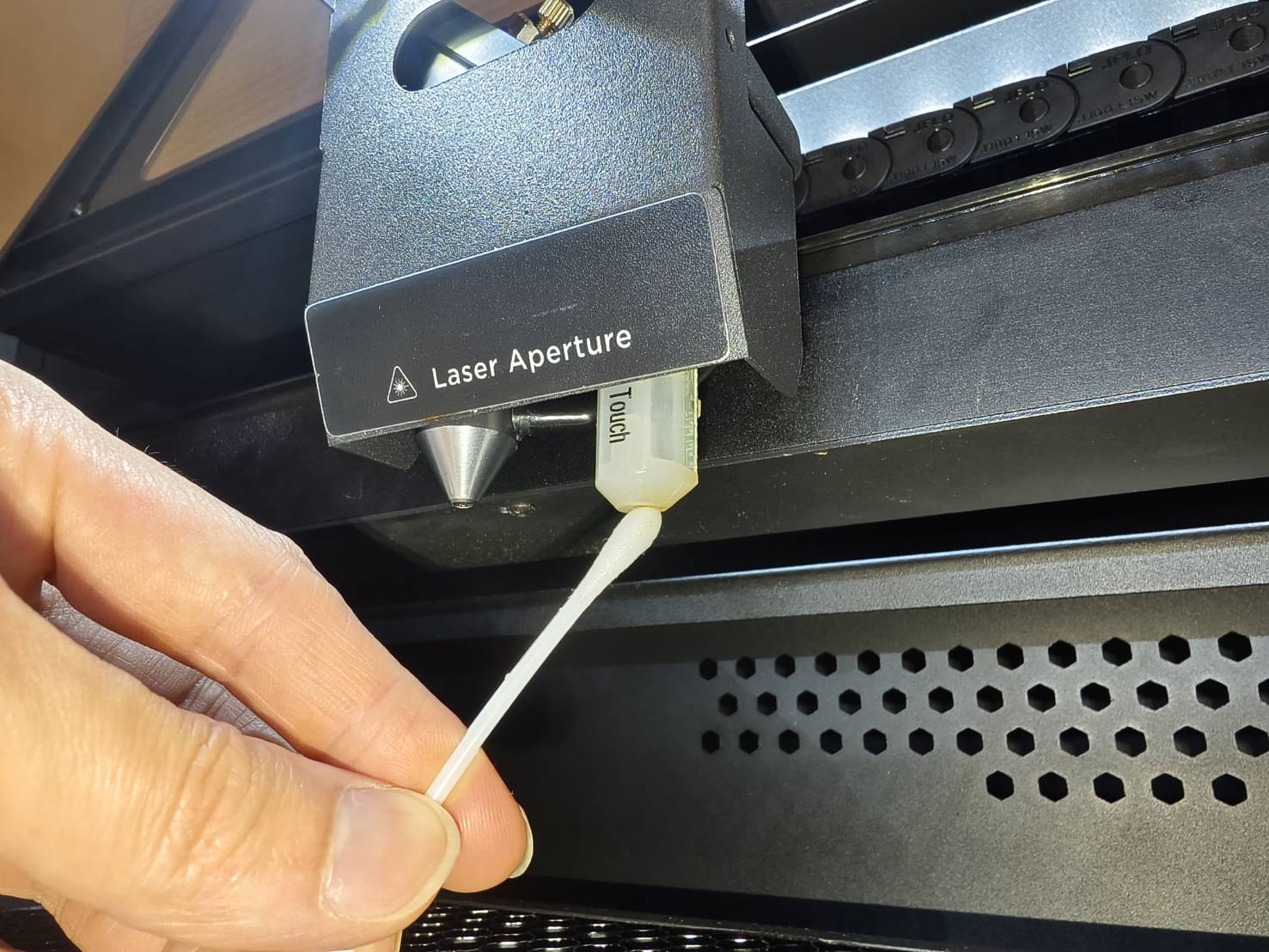

Utilitzi un cotonete amb alcohol per netejar la punta del mòdul d'autoenfocament.
Després de netejar, intenta apagar i encendre la màquina per veure si la sonda surt.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas C1.4
Torni a connectar els cables següents. Després d'això, comprovi si la sonda surt en encendre la màquina.
- El cable de 6 pins a la placa del traçador. (La coberta posterior s'ha de treure amb un tornavís T8.) (Consulti el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)
- El cable de 6 pins a la placa LED de la càmera al capçal làser.
(El protector del capçal làser s'ha de treure amb un tornavís T8.)

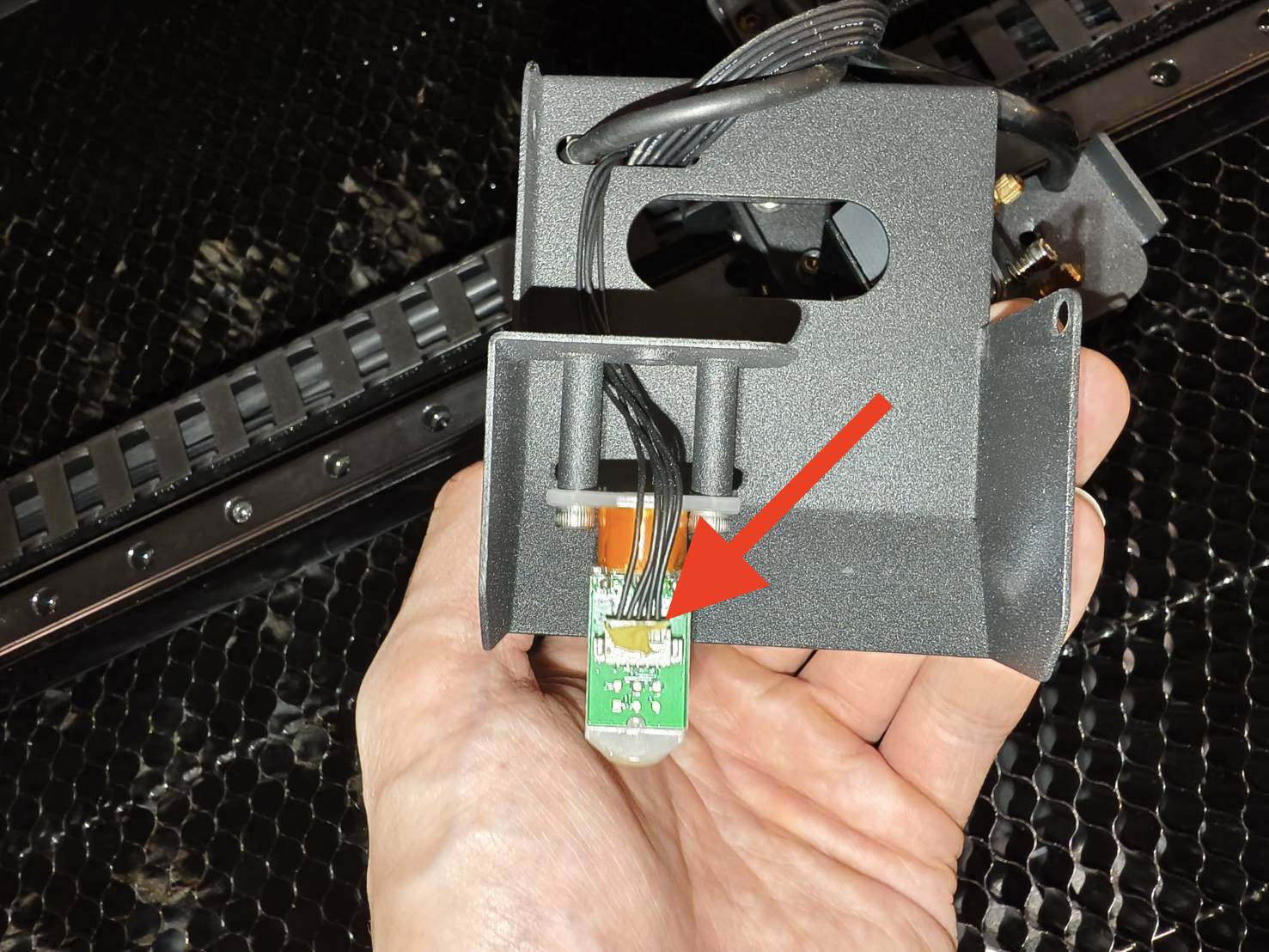

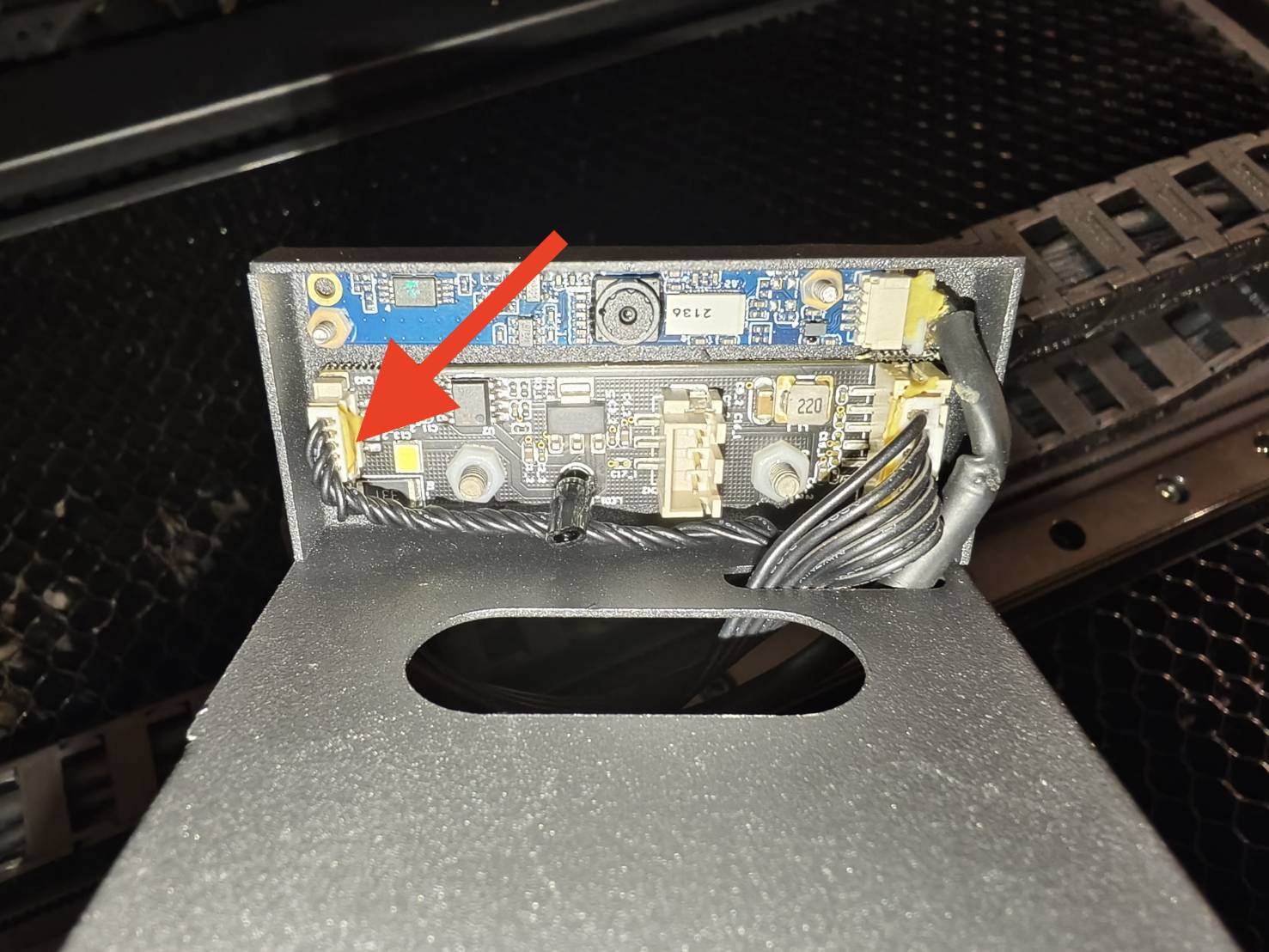

- El cable de 5 pins de la placa LED de la càmera i el mòdul d'enfocament automàtic.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas C1.5
Torna a flashejar la targeta SD i comprova si la sonda surt en encendre la màquina.
Fent referència a l'article, 5-24 HEXA - Reflashing SD Card.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Pas C2

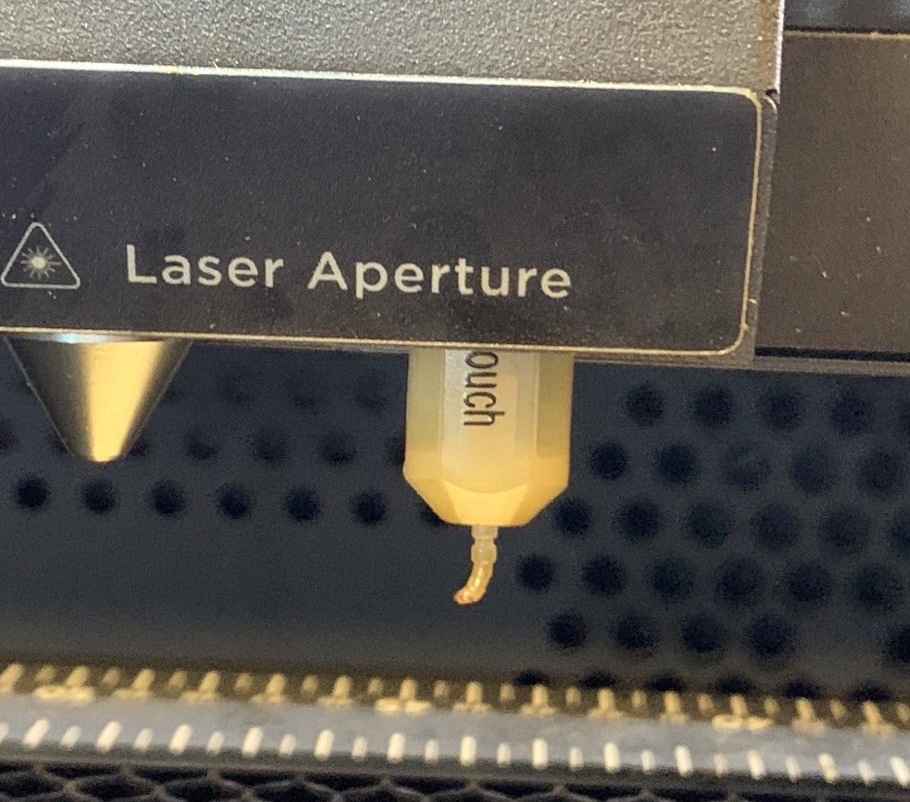

Col·loca un material a l'àrea de treball i prem dues vegades el botó "AF" per veure si l'enfocament automàtic funciona i si la forma de la sonda és normal.
| Comprova la forma - Bon exemple |
| Comprova la forma - Mal exemple |
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
|
|
Pas C3
Torna a connectar els següents cables. Després d'això, comprova si el problema persisteix.
- El cable de 6 pins a la placa del traçador. (La coberta posterior s'ha de treure amb un tornavís T8.) (Consulti el diagrama si la teva placa de circuit imprès no és la mateixa que la foto.)
- El cable de 6 pins a la placa LED de la càmera al capçal làser.
(El protector del capçal làser s'ha de treure amb un tornavís T8.)
- El cable de 5 pins de la placa LED de la càmera i el mòdul d'enfocament automàtic.
Determineu el resultat de la prova i la propera acció a realitzar.
|
|
Contacta amb el Servei d'Atenció al Client
- Seguiu les instruccions de l'enllaç següent per informar correctament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, haurà de ser compartida amb el distribuïdor o el suport de FLUX.
