#913 Detecció de flux d'aire anormal

FLUX Support Team
  • Actualització



Possibles causes:

  1. El sistema falla (Torneu a actualitzar el firmware, restabliu els valors de fàbrica o torneu a flashejar la targeta SD).
  2. El tub d'aire està doblegat o danyat.
  3. El tub transparent de 3 vies (unió en T) del sensor està doblegat o danyat.
  4. La placa base/MB/placa mare no funciona correctament.
  5. La bomba d'aire és massa feble.
  6. La bomba d'aire és massa forta. (Menys probable)



Pas 1

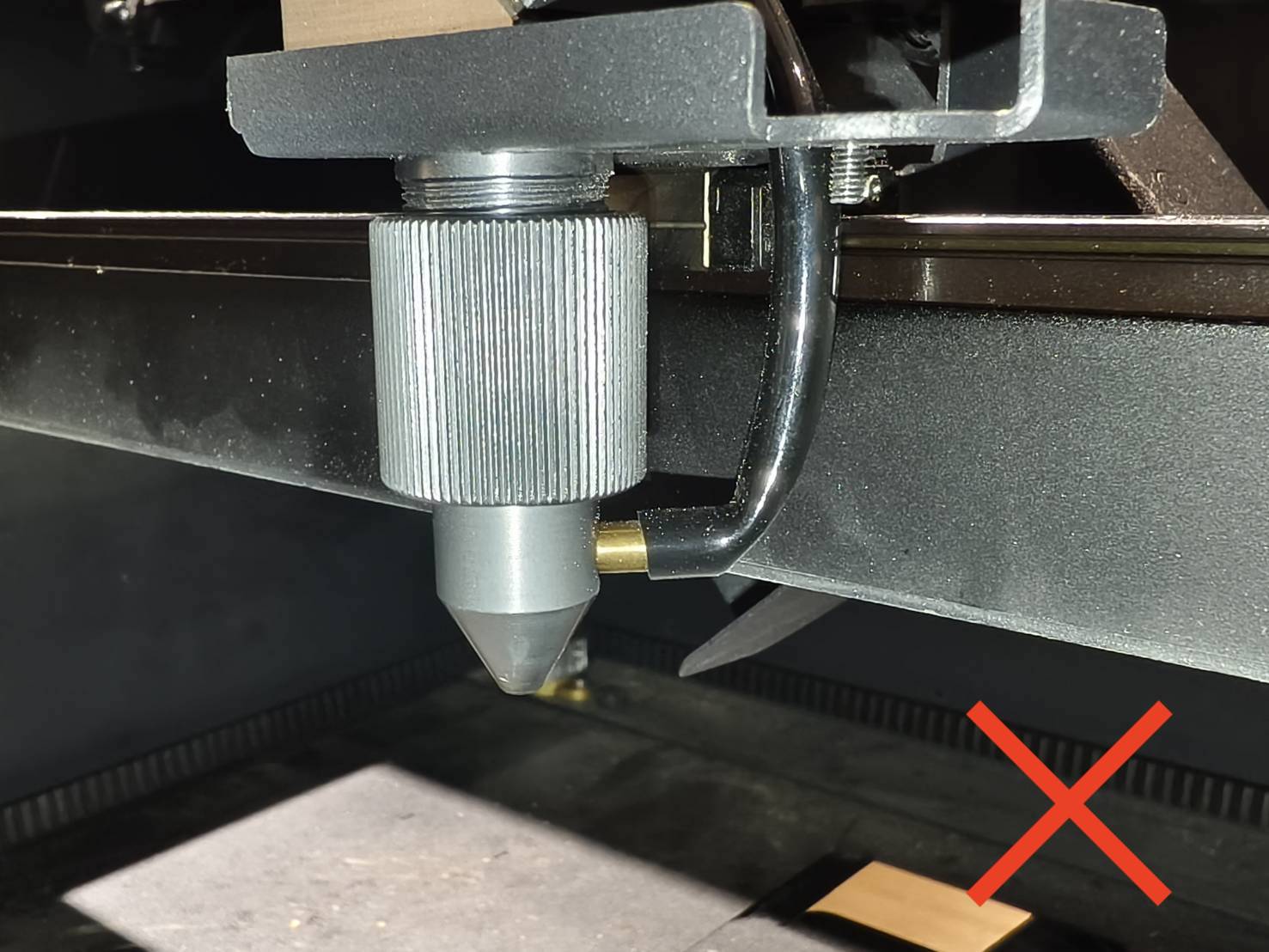

Comproveu si surt aire per la tovera del làser.

  • Entreu al mode de manteniment al panell i activeu la bomba d'aire.
  • Utilitzeu la mà o un tros de paper per comprovar si surt aire per la tovera del làser.



Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 2



Pas 1.1

Retireu la coberta lateral per comprovar o tornar a connectar els dos pins del cable de la bomba d'aire i el tub d'aire connectat a la part superior de la bomba d'aire.

  • Apagueu la màquina. Retireu la coberta lateral desenroscant aquests cargols T8 i desconnecteu les dues extensions USB. (Consulteu el diagrama si la vostra placa de circuit imprès no és la mateixa que la de la foto).

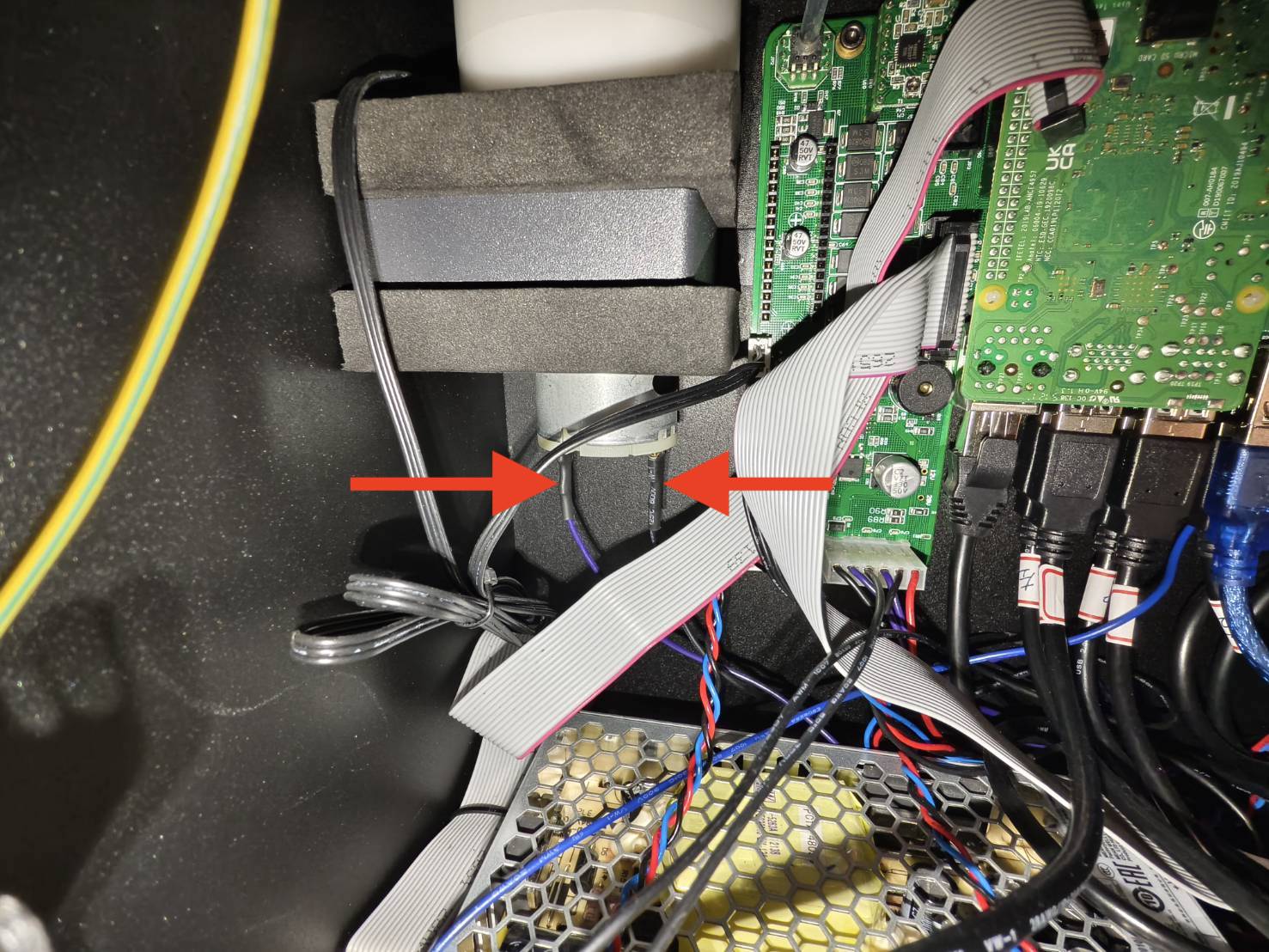

  • Comproveu o torneu a connectar els dos pins del cable de la bomba d'aire.

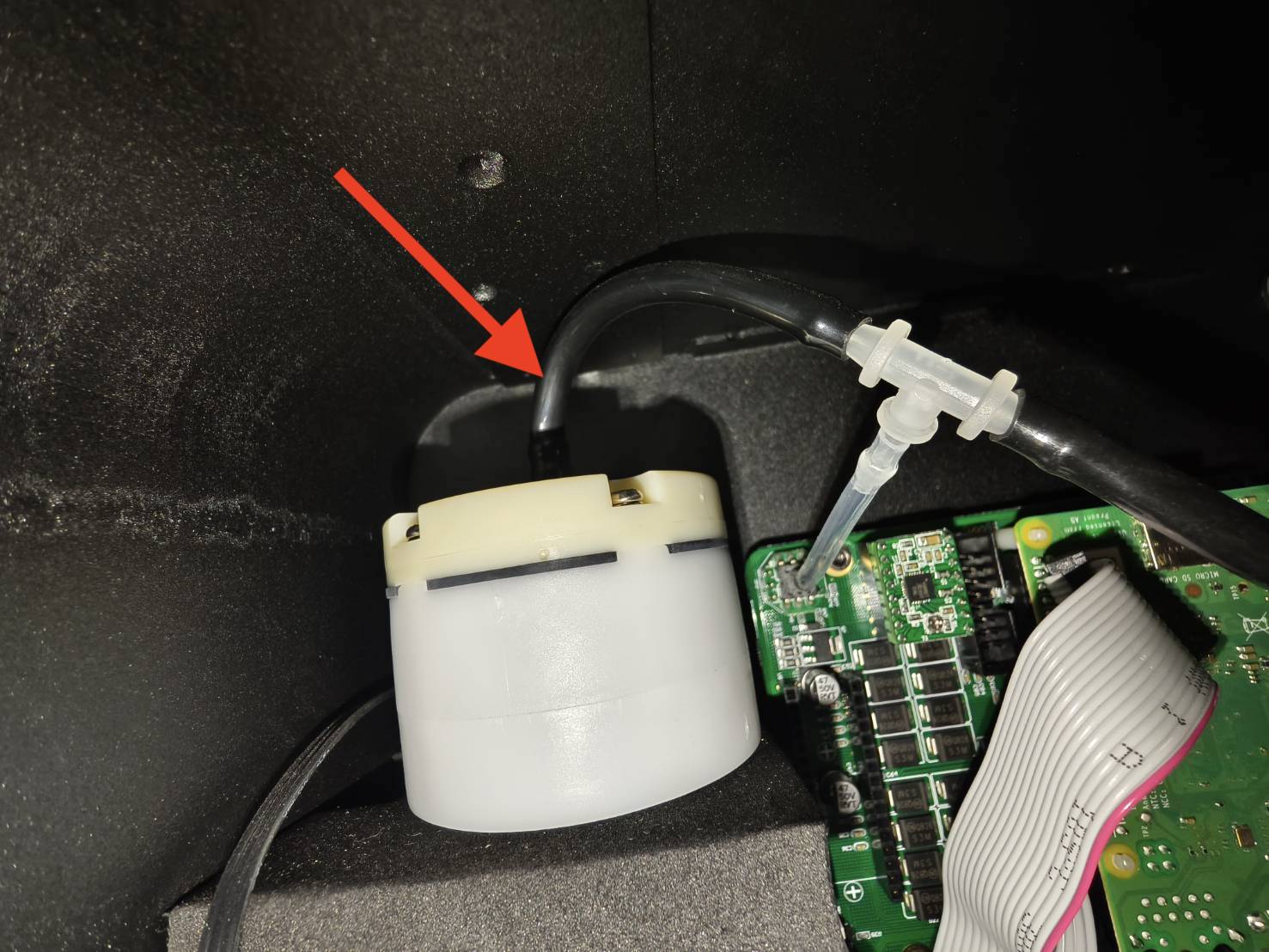

  • Comproveu el tub d'aire de la bomba d'aire.

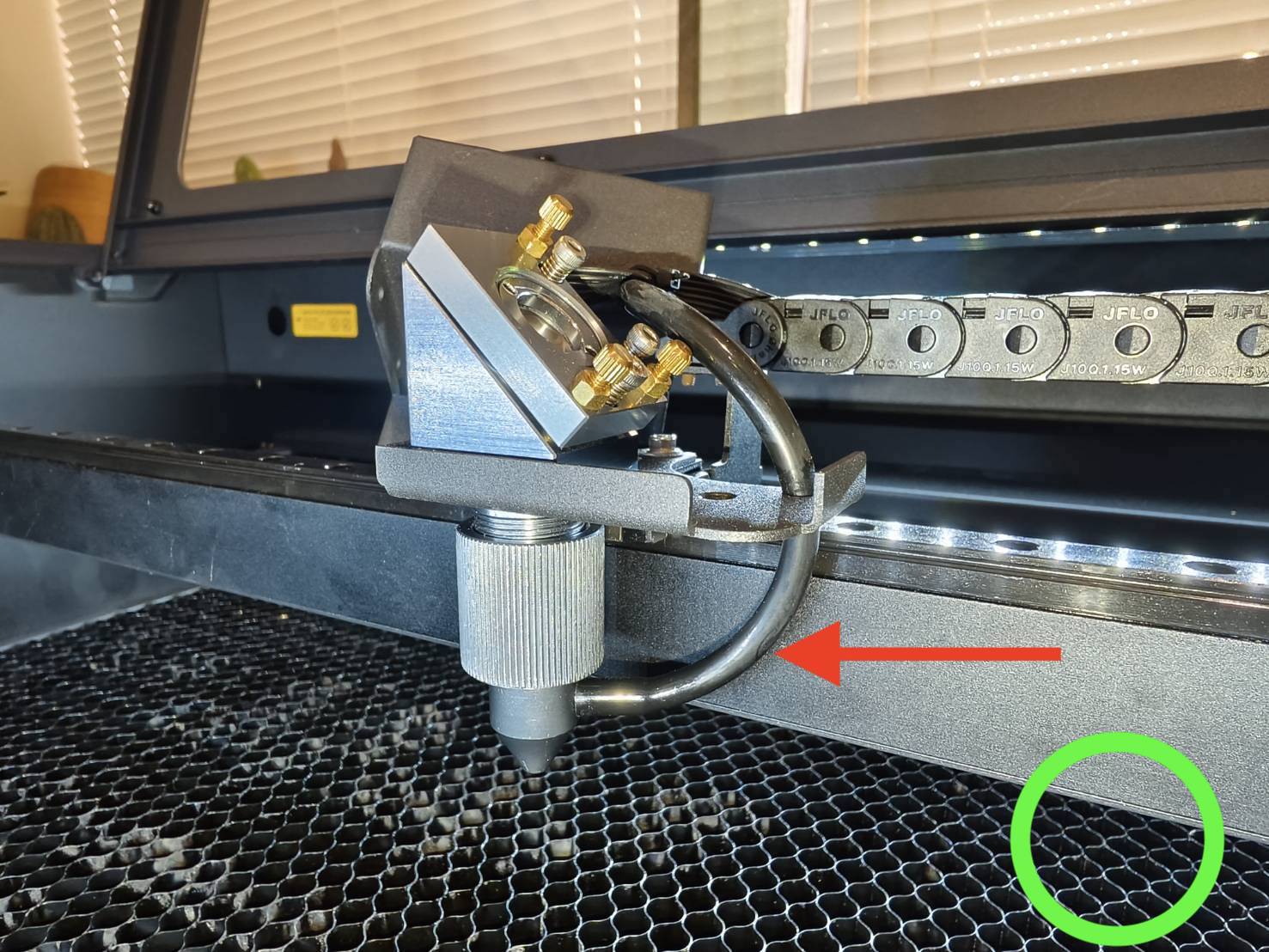

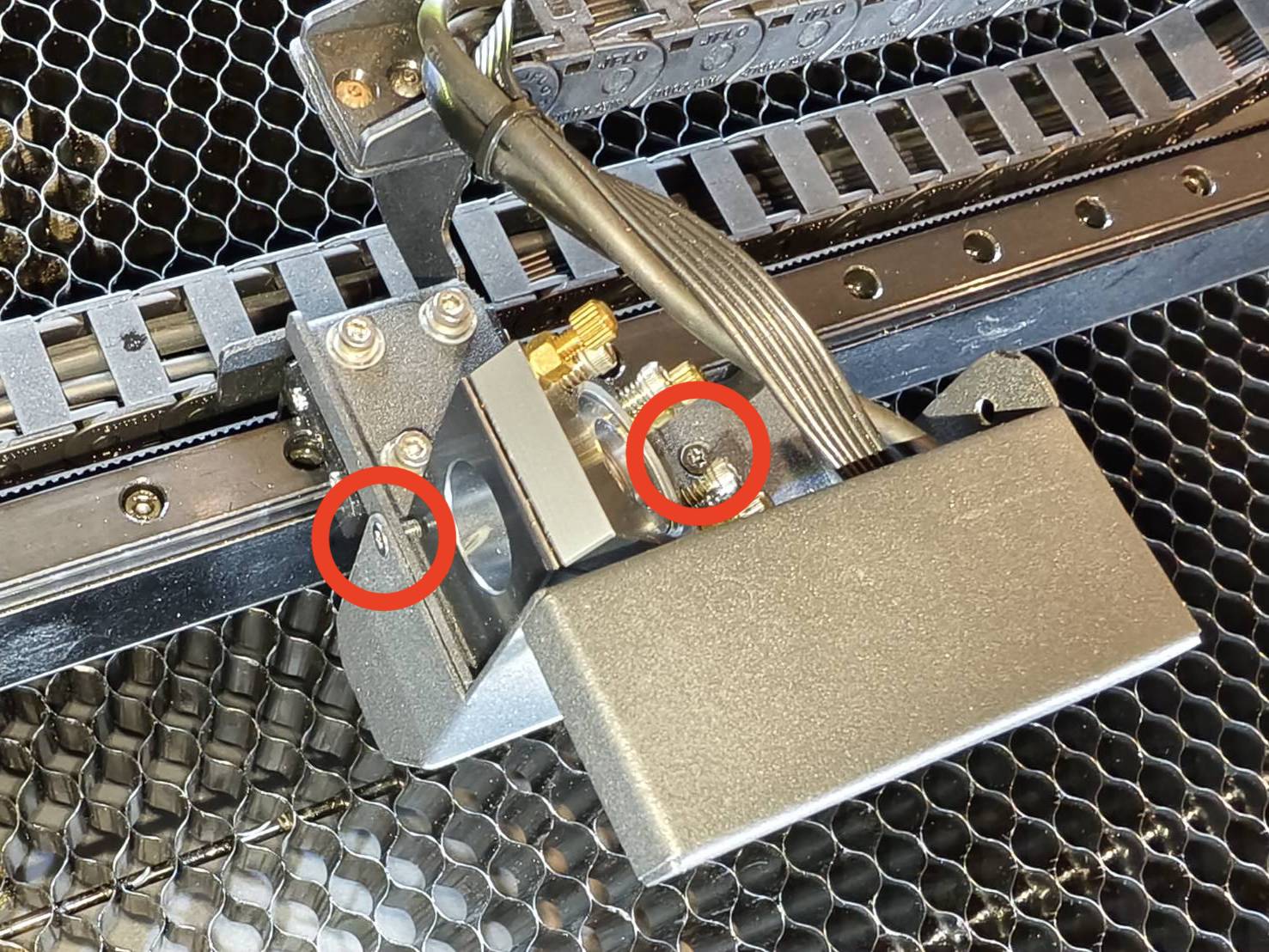

  • Comproveu el tub d'aire de la tovera del làser. (S'ha de retirar l'escut).




  • Engegueu la màquina i activeu la bomba d'aire per comprovar si surt aire per la tovera del làser.


Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 2



Pas 1.2

Restabliu la màquina a la configuració de fàbrica i comproveu si surt aire per la tovera del làser.

5-30 Restablir a la configuració de fàbrica



Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 2



Pas 1.3

Torneu a flashejar la targeta SD i comproveu si surt aire per la tovera del làser.

5-24 HEXA - Reflashejant la targeta SD



Determineu el resultat de la prova i la següent acció a realitzar.



Pas 1.4

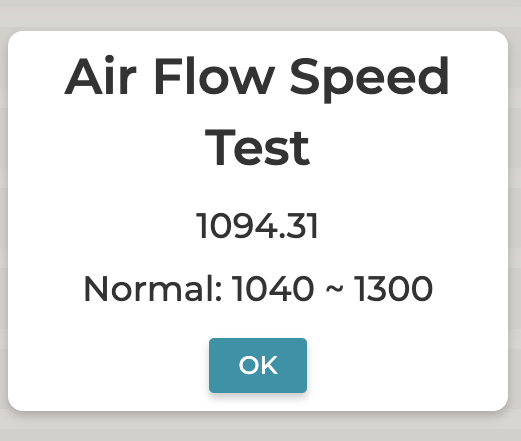

Activeu el valor del flux d'aire al panell i moveu el capçal làser per l'àrea de treball per veure si el valor canvia mentre moveu el capçal làser.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 1.5
  • El valor sempre és menor que el valor mínim >> Pas 3
  • El valor sempre és més gran que el rang màxim >> Pas 4
  • El valor canvia dins del valor normal i el valor màxim >> Pas 4



Pas 1.5

Executeu una tasca i comproveu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 2

Activeu el valor del flux d'aire al panell i moveu el capçal làser per l'àrea de treball per veure si el valor canvia mentre moveu el capçal làser.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 2.1
  • El valor sempre és menor que el valor mínim >> Pas 3
  • El valor sempre és més gran que el rang màxim >> Pas 4
  • El valor canvia dins del valor normal i el valor màxim >> Pas 4



Pas 2.1

Executeu una tasca i comproveu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> La màquina no té cap problema
  • Sí, l'error encara apareix >> Pas 2.2



Pas 2.2

Reconnecta el tub transparent de 3 vies (unió en T). Executa una tasca i comprova si l'error apareix.

  • Apagueu la màquina. Retireu la coberta lateral desenroscant aquests cargols T8 i desconnecteu les dues extensions USB. (Consulteu el diagrama si la vostra placa de circuit imprès no és la mateixa que la de la foto).

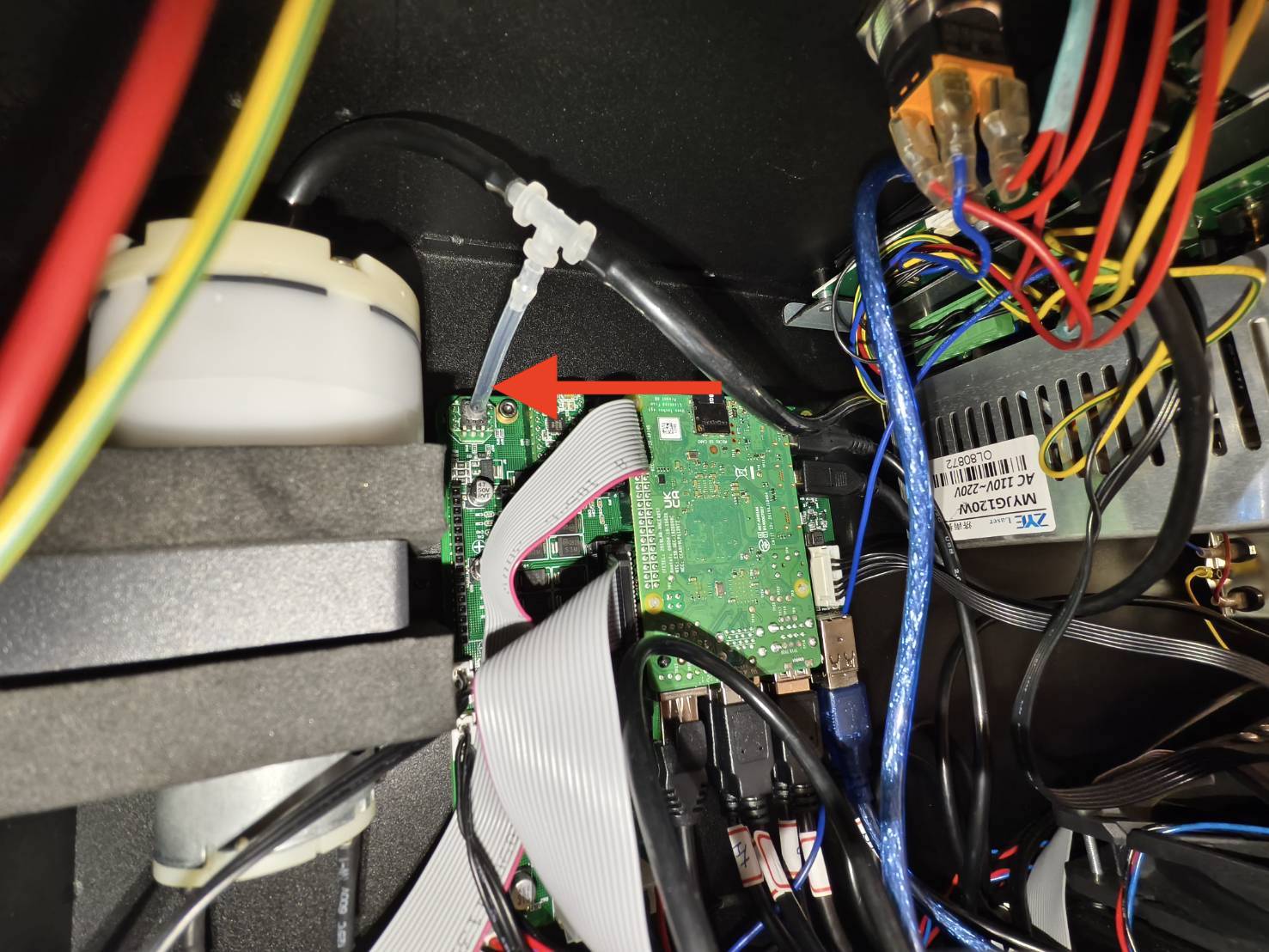

  • Reconnecta el tub transparent de 3 vies (unió en T).



  • Executeu una tasca i comproveu si apareix l'error.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. La connexió del tub transparent de 3 vies (unió en T) estava malament
  • Sí, l'error encara apareix >> Pas 2.3



Pas 2.3

Torna a flashejar la targeta SD i executa una tasca per veure si l'error apareix.

5-24 HEXA - Reflashejant la targeta SD



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 3

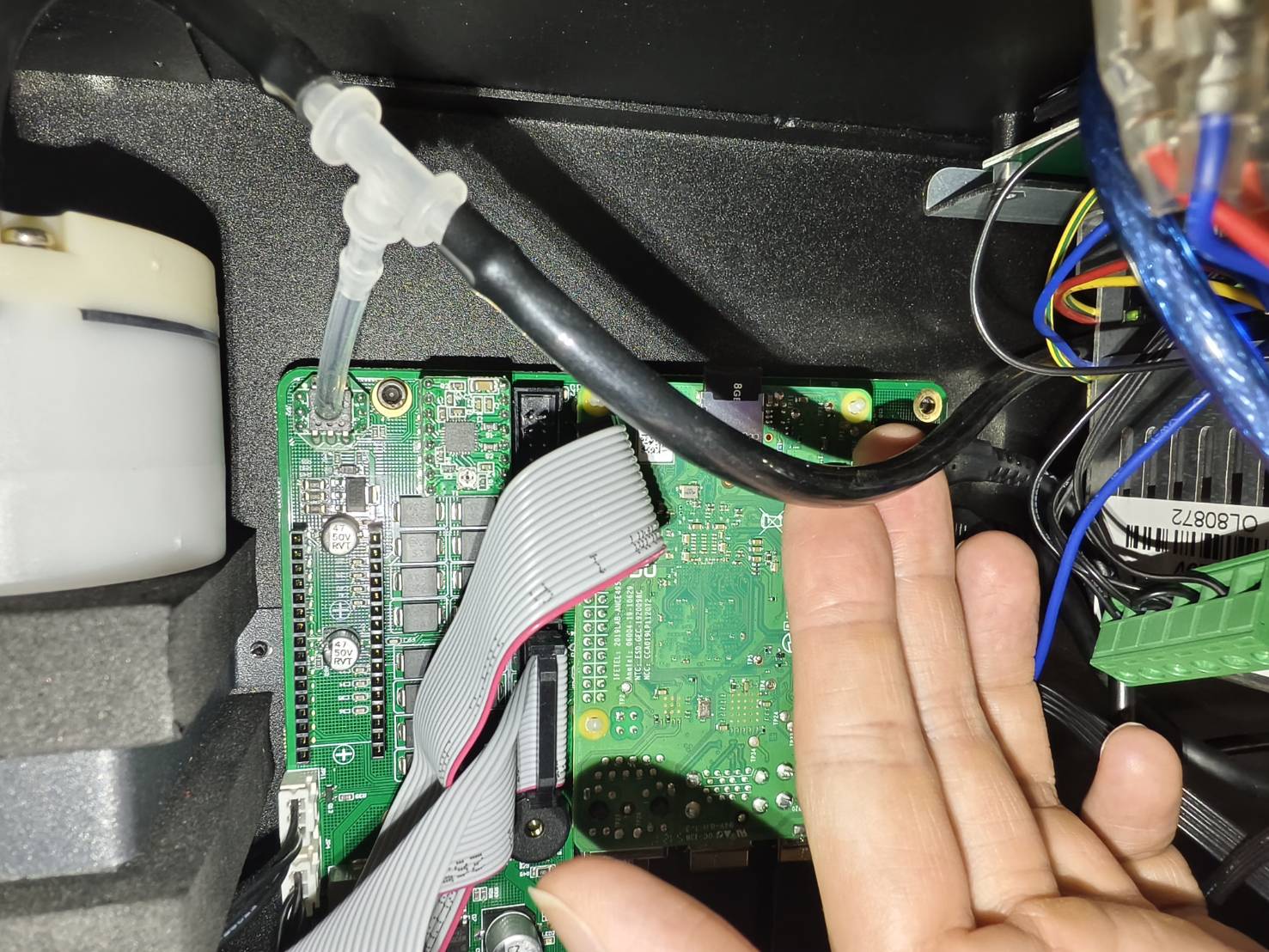

Reconnecta el tub transparent de 3 vies (unió en T) i comprova el valor del flux d'aire.

  • Apagueu la màquina. Retireu la coberta lateral desenroscant aquests cargols T8 i desconnecteu les dues extensions USB. (Consulteu el diagrama si la vostra placa de circuit imprès no és la mateixa que la de la foto).



  • Reconnecta el tub transparent de 3 vies (unió en T).



  • Mou el capçal làser i comprova el valor del flux d'aire.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 3.3
  • El valor sempre és menor que el valor mínim >> Pas 3.1
  • El valor sempre és més gran que el rang màxim >> Pas 4
  • El valor canvia dins del valor normal i el valor màxim >> Pas 4



Pas 3.1

Comprova si hi ha alguna fuita o dany a la mànega d'aire i al tub transparent de 3 vies.

  • Comproveu el tub d'aire de la tovera del làser. (S'ha de retirar l'escut).


  • Comproveu el tub d'aire de la bomba d'aire.



  • Comprova el tub transparent de 3 vies.



  • Comprova el recorregut de la mànega d'aire.

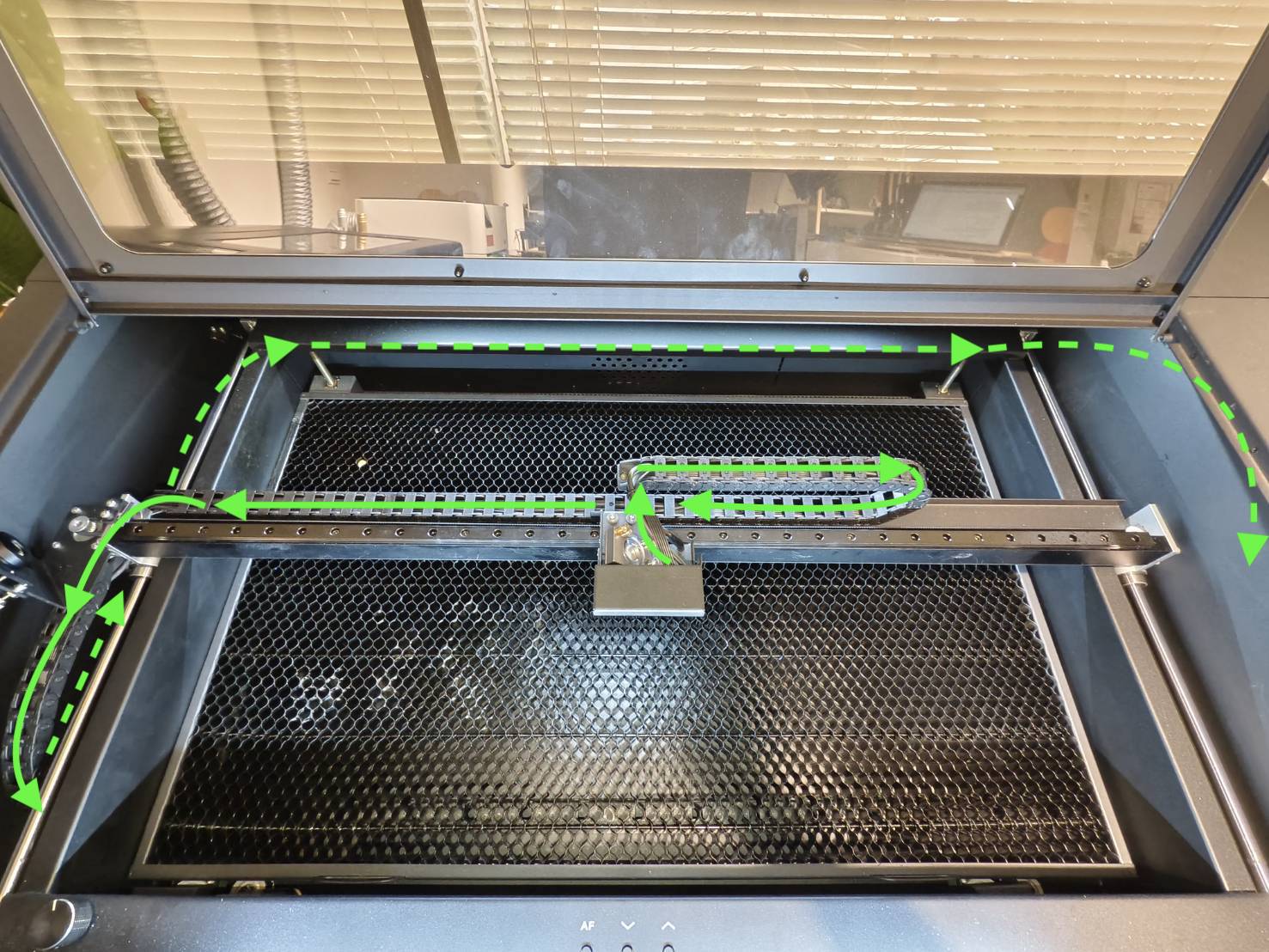

    La disposició general de la mànega d'aire

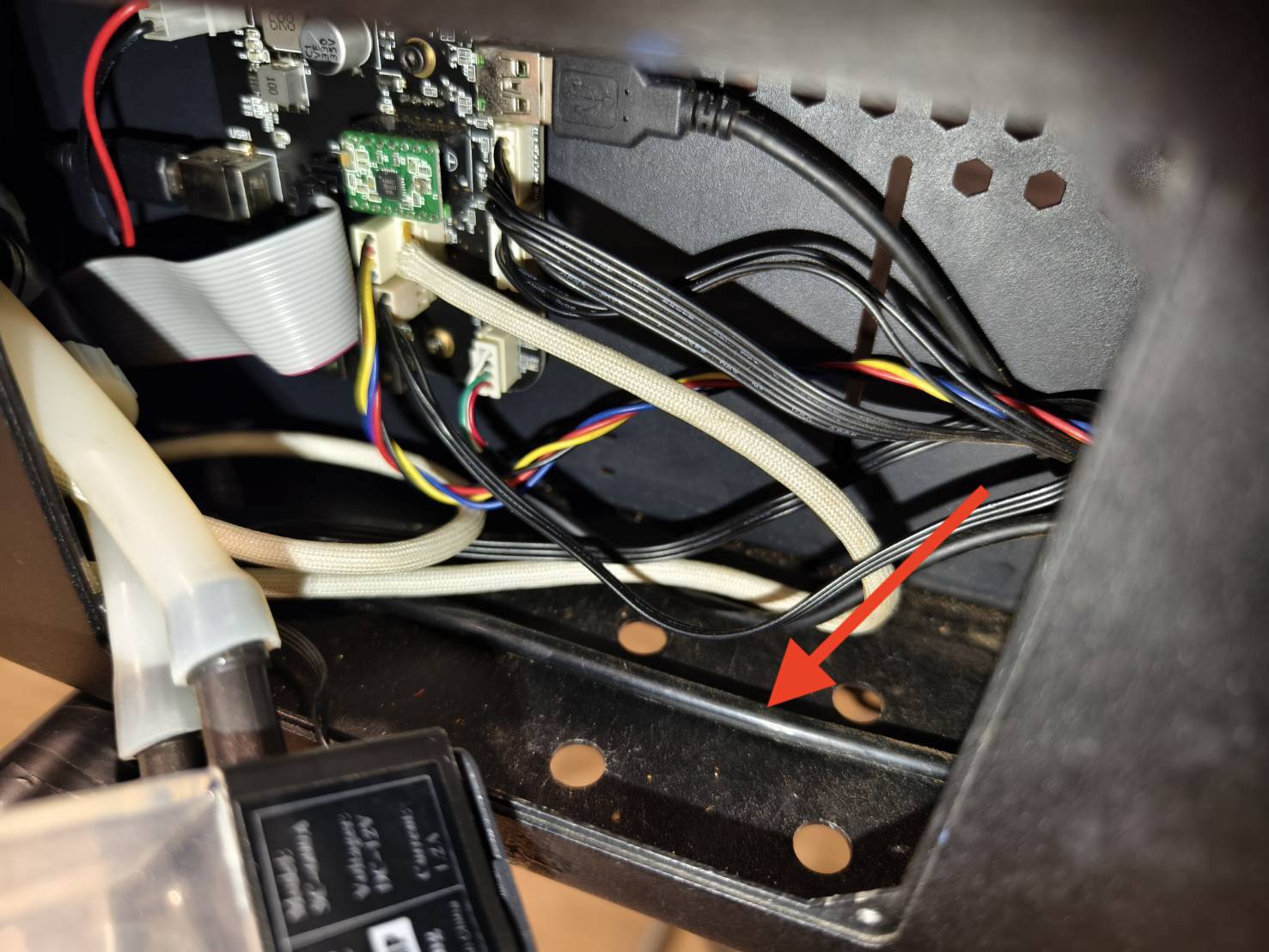

    A la part posterior de la màquina es pot comprovar una secció de la mànega d'aire

    Al costat de la bomba d'aire, es pot comprovar una secció de la mànega d'aire



Determineu el resultat de la prova i la següent acció a realitzar.

  • La mànega d'aire i el tub transparent de 3 vies estan bé >> Pas 3.2
  • La mànega d'aire o el tub transparent de 3 vies estan malament >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      1. La mànega d'aire està defectuosa i s'ha de substituir
      2. El tub transparent de 3 vies està defectuós i s'ha de substituir



Pas 3.2

Torna a flashejar la targeta SD i comprova si el valor del flux d'aire es normalitza.

5-24 HEXA - Reflashejant la targeta SD



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 3.3
  • El valor sempre és més petit que el valor mínim >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      1. La bomba d'aire està defectuosa i cal substituir-la
      2. La placa base està defectuosa i cal substituir-la
      3. El tub transparent de 3 vies està defectuós i s'ha de substituir
  • El valor sempre és més gran que el rang màxim >> Pas 4
  • El valor canvia dins del valor normal i el valor màxim >> Pas 4



Pas 3.3

Executeu una tasca i comproveu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. Error del sistema
      2. La connexió del tub transparent de 3 vies (unió en T) estava malament



Pas 4

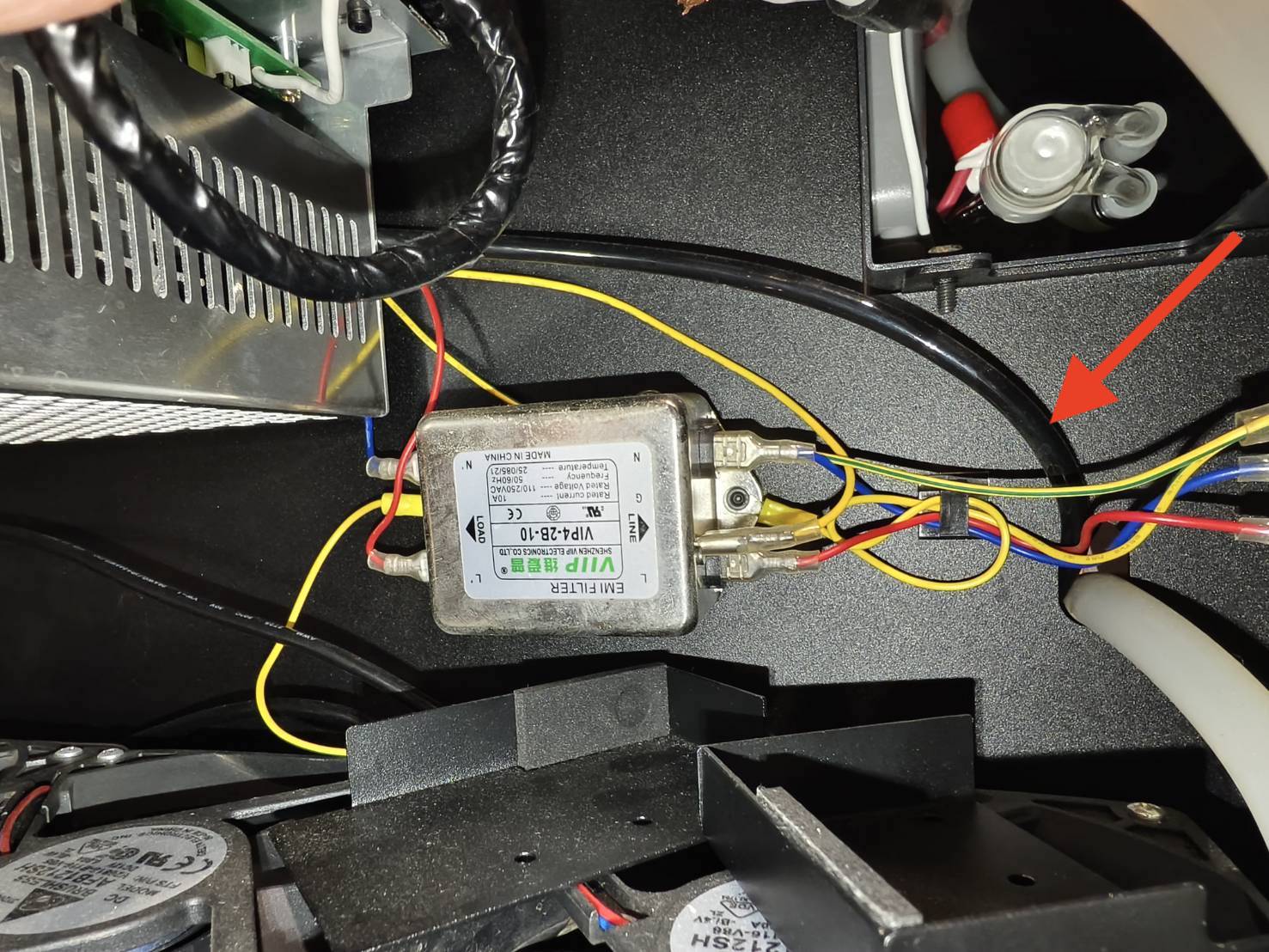

Obriu la coberta lateral i comproveu si el tub d'aire negre està doblegat en algun punt.

  • Apagueu la màquina. Retireu la coberta lateral desenroscant aquests cargols T8 i desconnecteu les dues extensions USB. (Consulteu el diagrama si la vostra placa de circuit imprès no és la mateixa que la de la foto).



  • Comproveu si el tub d'aire està doblegat en algun punt.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El tub d'aire no està doblegat >> Pas 5
  • El tub d'aire està doblegat >> Pas 4.1



Pas 4.1

Intenteu redreçar la secció doblegada del tub d'aire i comproveu el valor del flux d'aire.
No el talleu. L'objectiu aquí és només aplicar força per redreçar el tub.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 4.2
  • El valor sempre és més petit que el valor mínim >> Pas 3



Pas 4.2

Executeu una tasca i comproveu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El tub d'aire estava doblegat però es pot redreçar i arreglar
  • Sí, l'error encara apareix >> Pas 4.3



Pas 4.3

Torna a flashejar la targeta SD i executa una tasca per veure si l'error apareix.

5-24 HEXA - Reflashejant la targeta SD



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 5

Torneu a flashejar la targeta SD i comproveu el valor del flux d'aire.

5-24 HEXA - Reflashejant la targeta SD



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre està dins del rang normal >> Pas 3.3
  • El valor sempre és més petit que el valor mínim >> Pas 3
  • El valor sempre és més gran que el rang màxim >> Pas 5.1
  • El valor canvia dins del valor normal i el valor màxim >> Pas 5.1



Pas 5.1

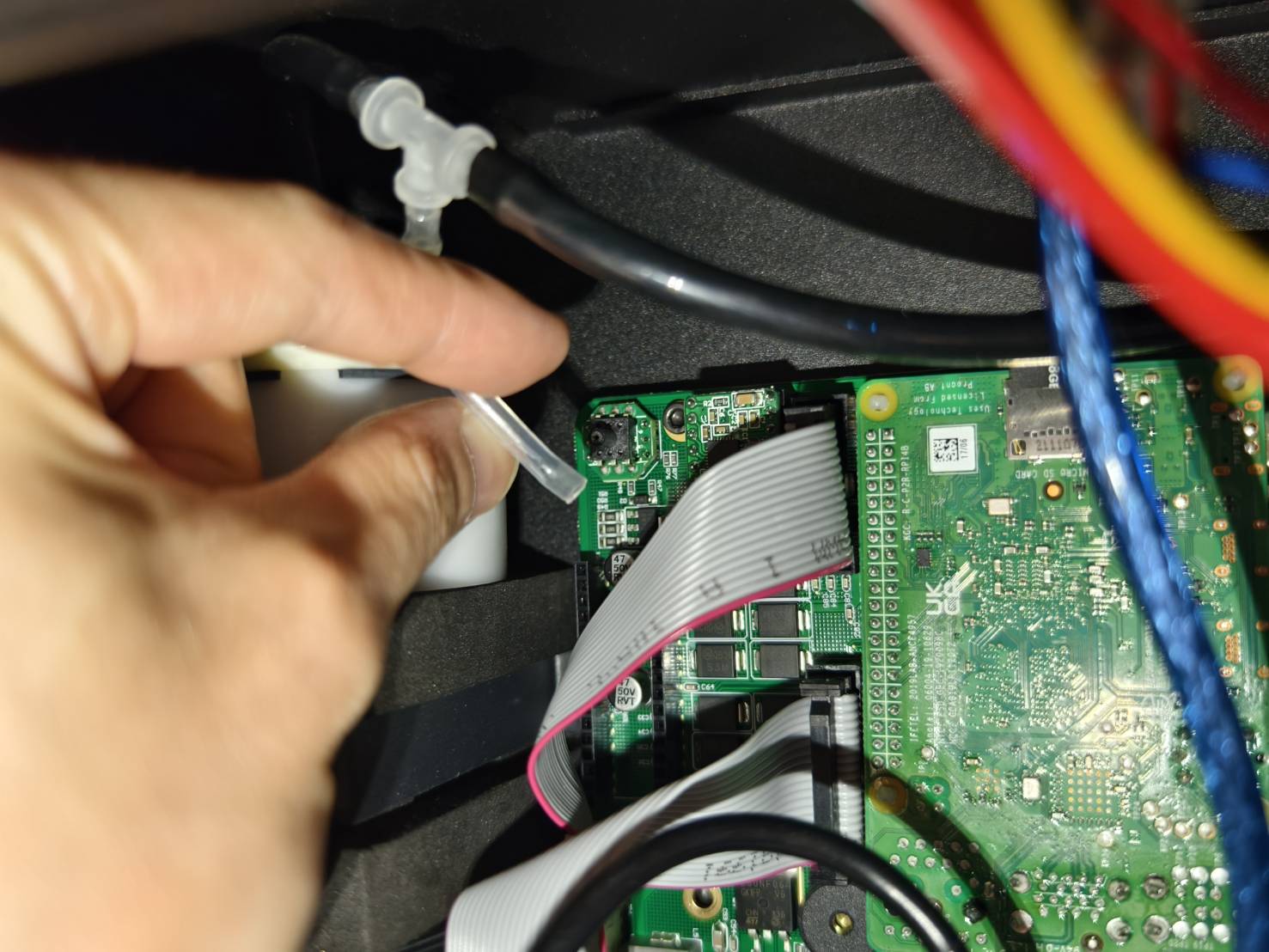

Desconnecteu el tub transparent de 3 vies de la placa base i comproveu si el valor disminueix.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor disminueix i es manté per sota del rang normal >> Contacteu amb el servei d'atenció al client
    • La bomba d'aire està defectuosa i cal substituir-la
    • El tub d'aire està doblegat en algun punt i no es pot veure
    • La placa base està defectuosa i s'ha de substituir (Menys probable)
    • El tub transparent de 3 vies està defectuós i s'ha de substituir (Menys probable)
  1.



Contacteu amb el servei d'atenció al client

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport de FLUX.
