4-13 Ajustament avançat del camí òptic

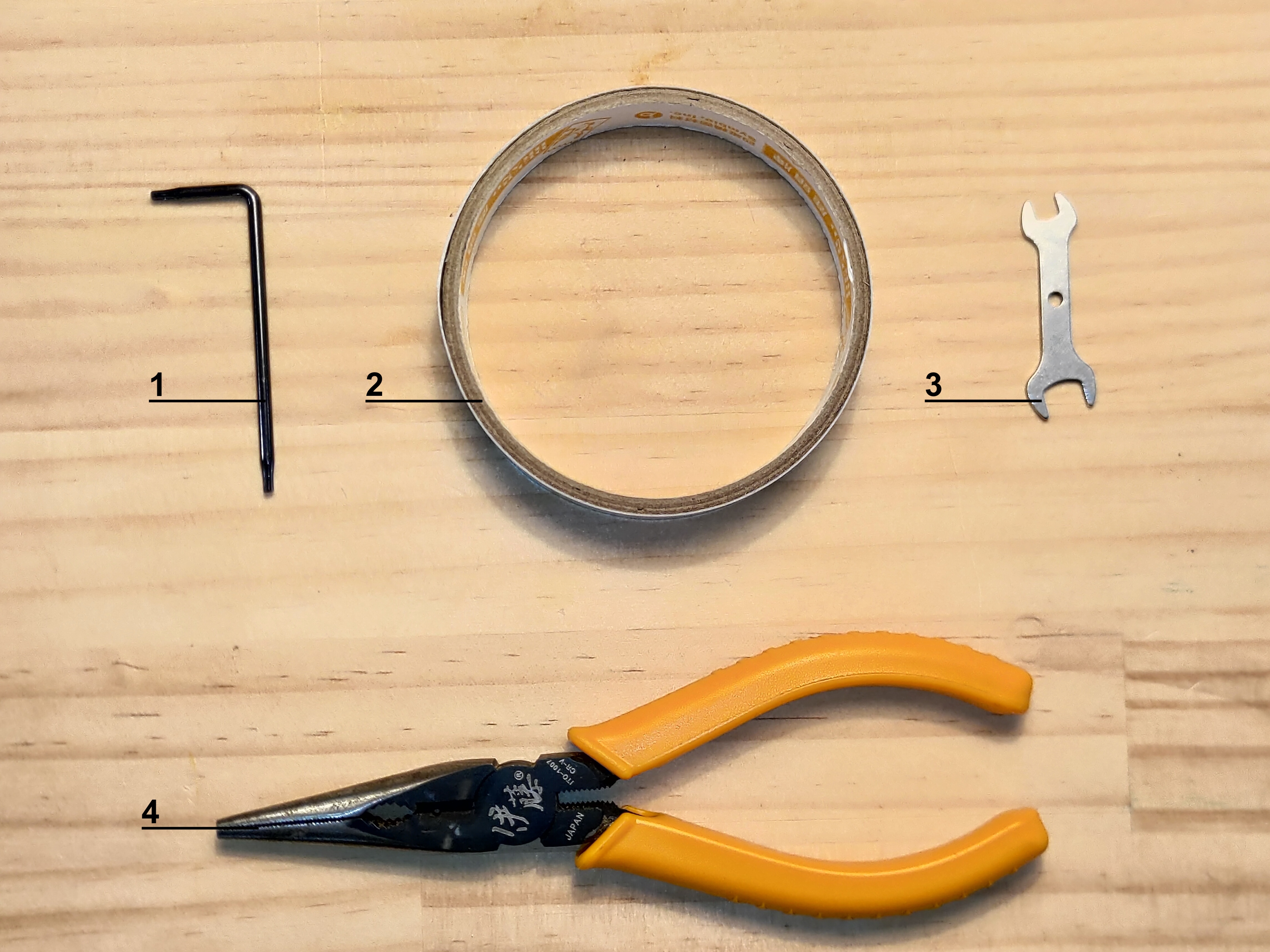

1｜Tornavís Torx
2｜Cinta de doble cara
3｜Clau de doble cap
4｜Alicates

Pas 2 - Desmuntar la protecció del capçal làser

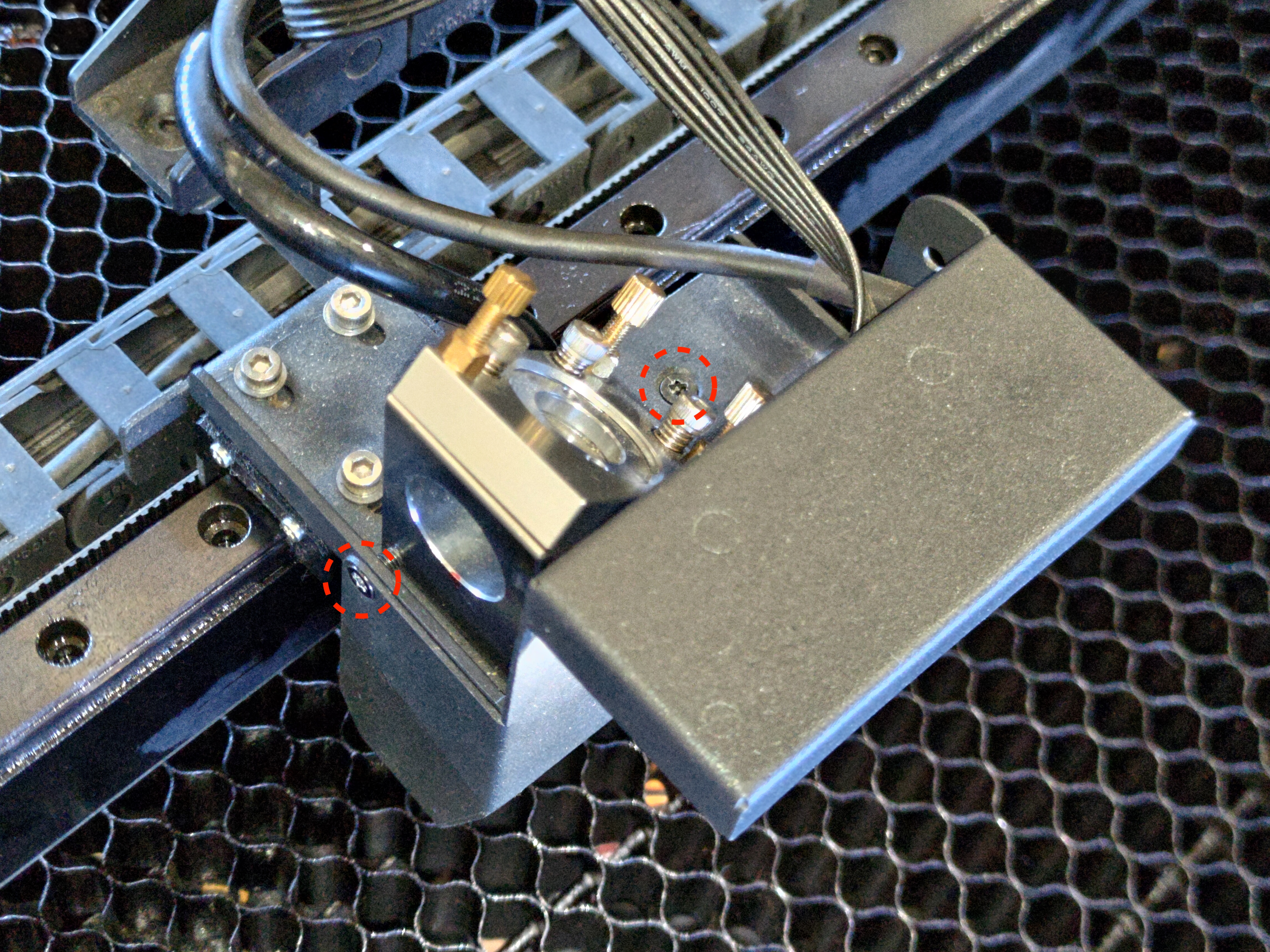

Baixeu el llit fins a baix i utilitzeu el tornavís Torx per desenroscar aquests dos cargols del conjunt del capçal làser.

Pas 3 - Desmuntar la tovera i la lent d'enfocament
L'anell s'ha de girar en sentit horari per afluixar-lo.

Després d'afluixar l'anell, la tovera es pot separar del conjunt del capçal làser.

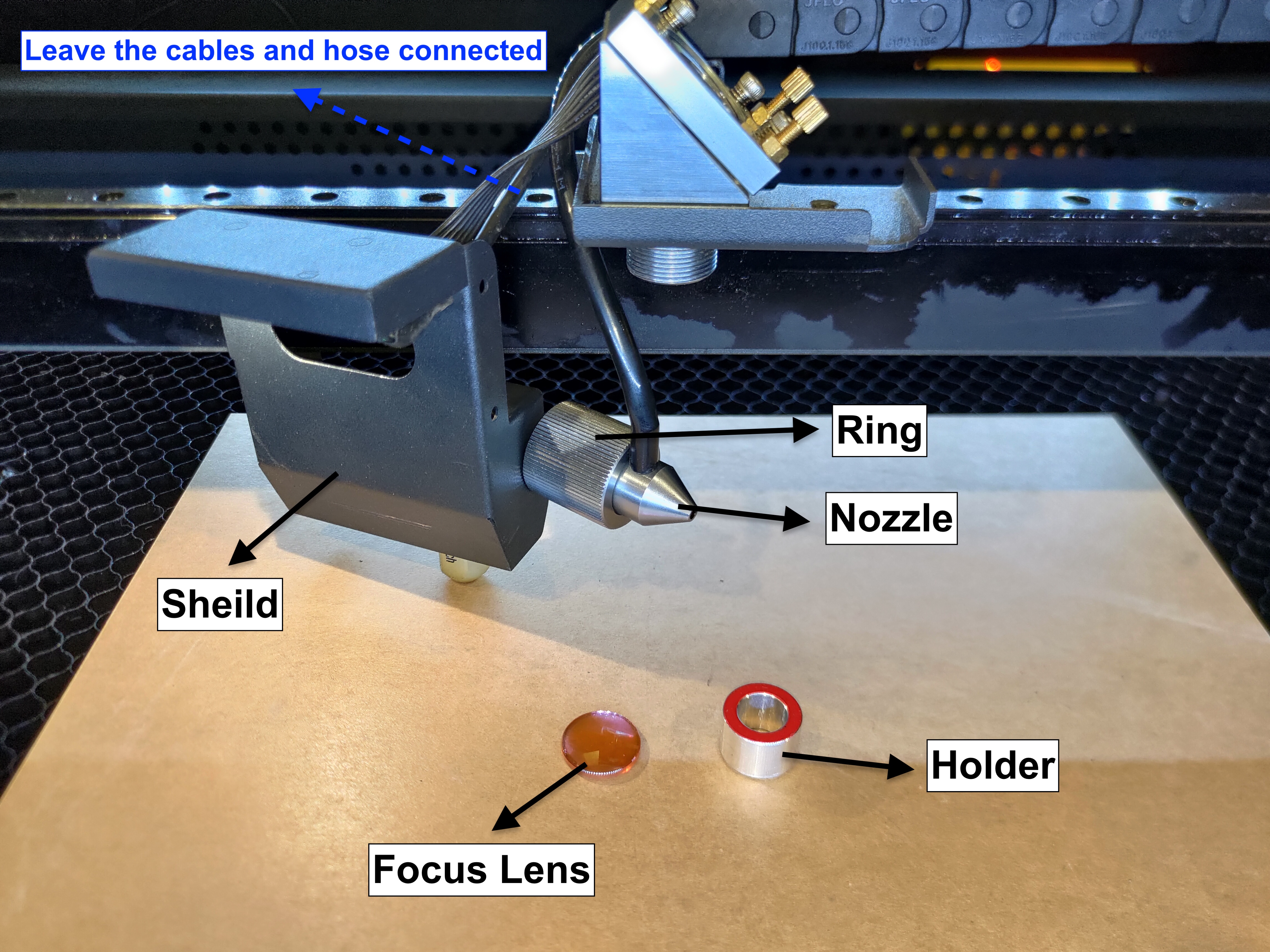

A l'interior de la tovera hi haurà la lent d'enfocament i el suport de la lent.
Si us plau, mantingueu-los segurs i deixeu els cables i la mànega connectats.

Pas 4 - Deixar la protecció i la tovera a un costat
Col·loqueu la protecció amb els cables i la tovera amb el tub per sobre o darrere de la cadena de plàstic per evitar que el feix làser els colpegi mentre fa polsos.

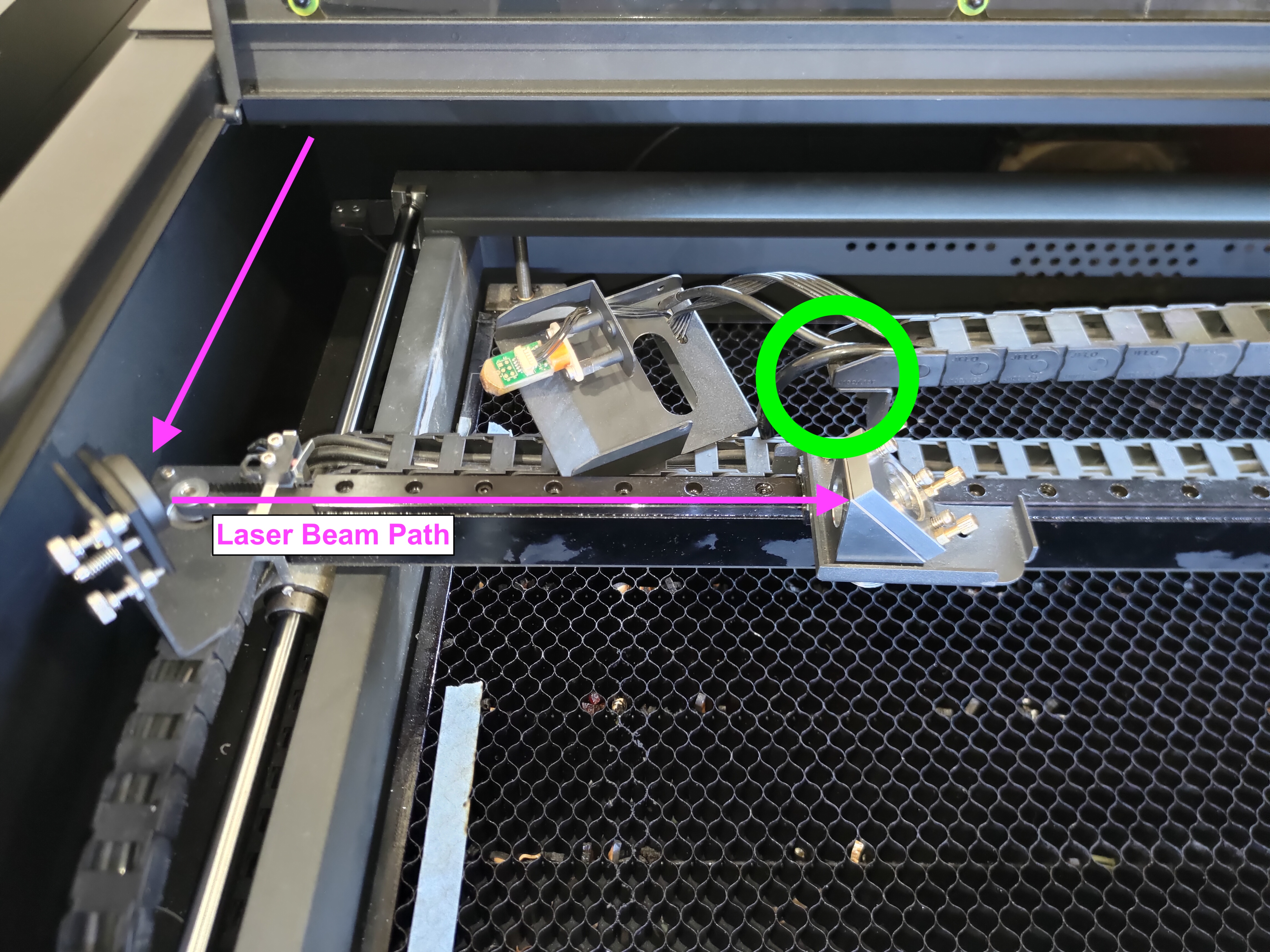

Bona posició:

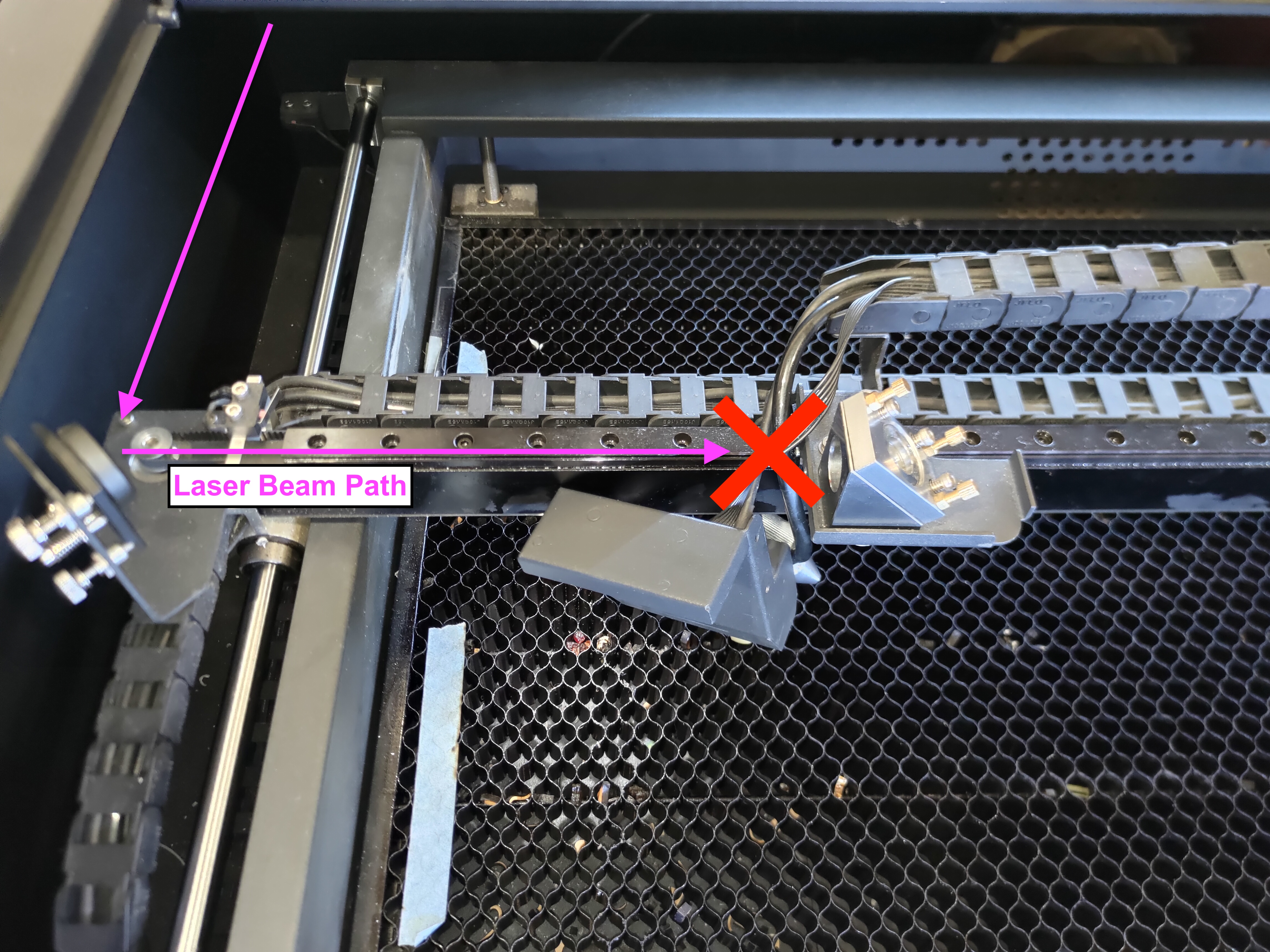

Mala posició:

Pas 5 - Restablir la trajectòria vertical (eix Z) des del tercer mirall
Utilitzeu la clau de doble cap i les alicates per afluixar les 3 femelles del 3r mirall.

Gireu aquests tres cargols en sentit antihorari fins que no hi hagi espai entre el suport del mirall i el seient, o afluixeu els cargols completament però no els traieu.

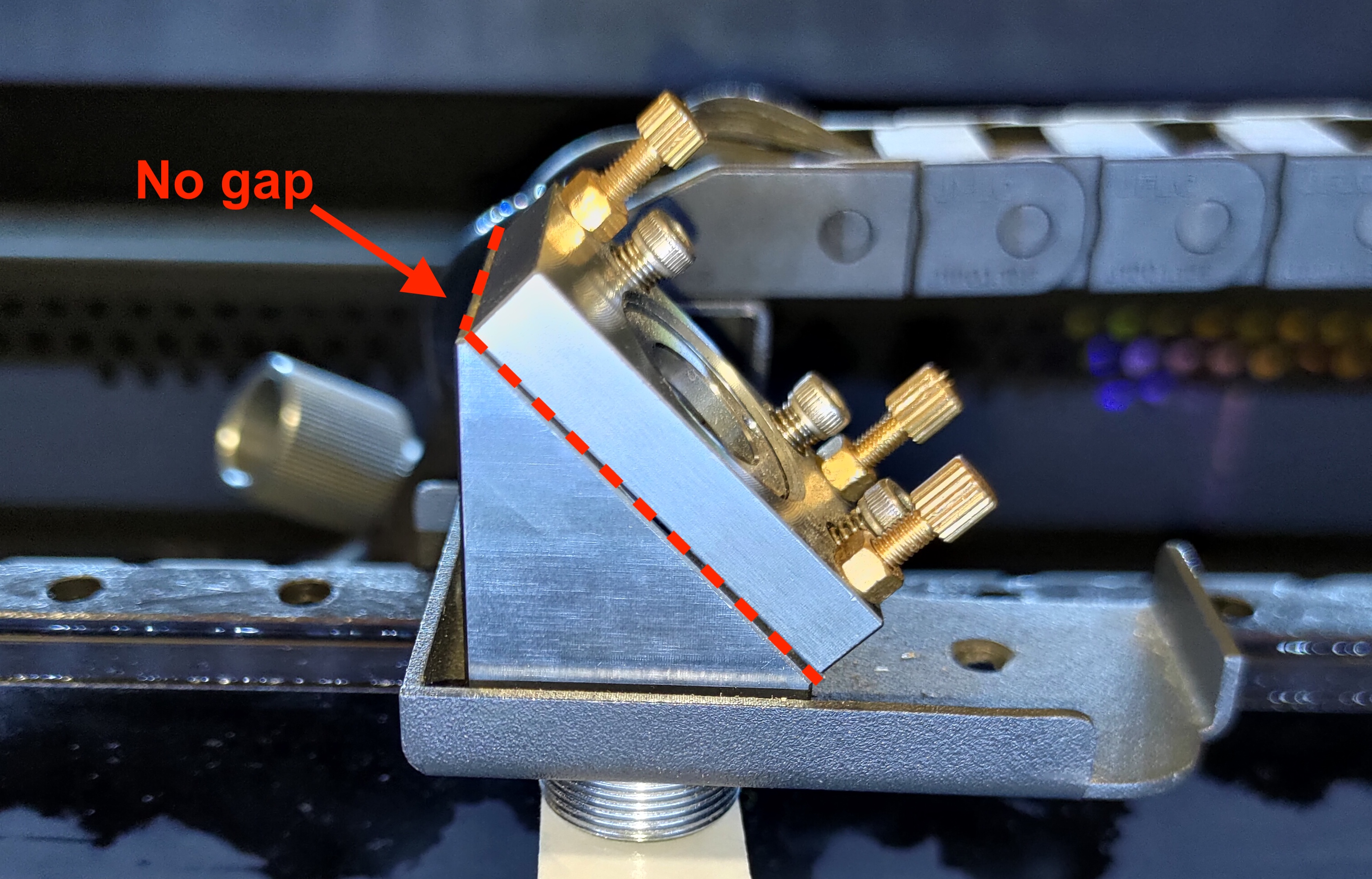

Quan no hi ha espai entre ells, indica que la trajectòria vertical s'ha restablert.

Pas 6 - Col·locar cinta adhesiva i fer polsos

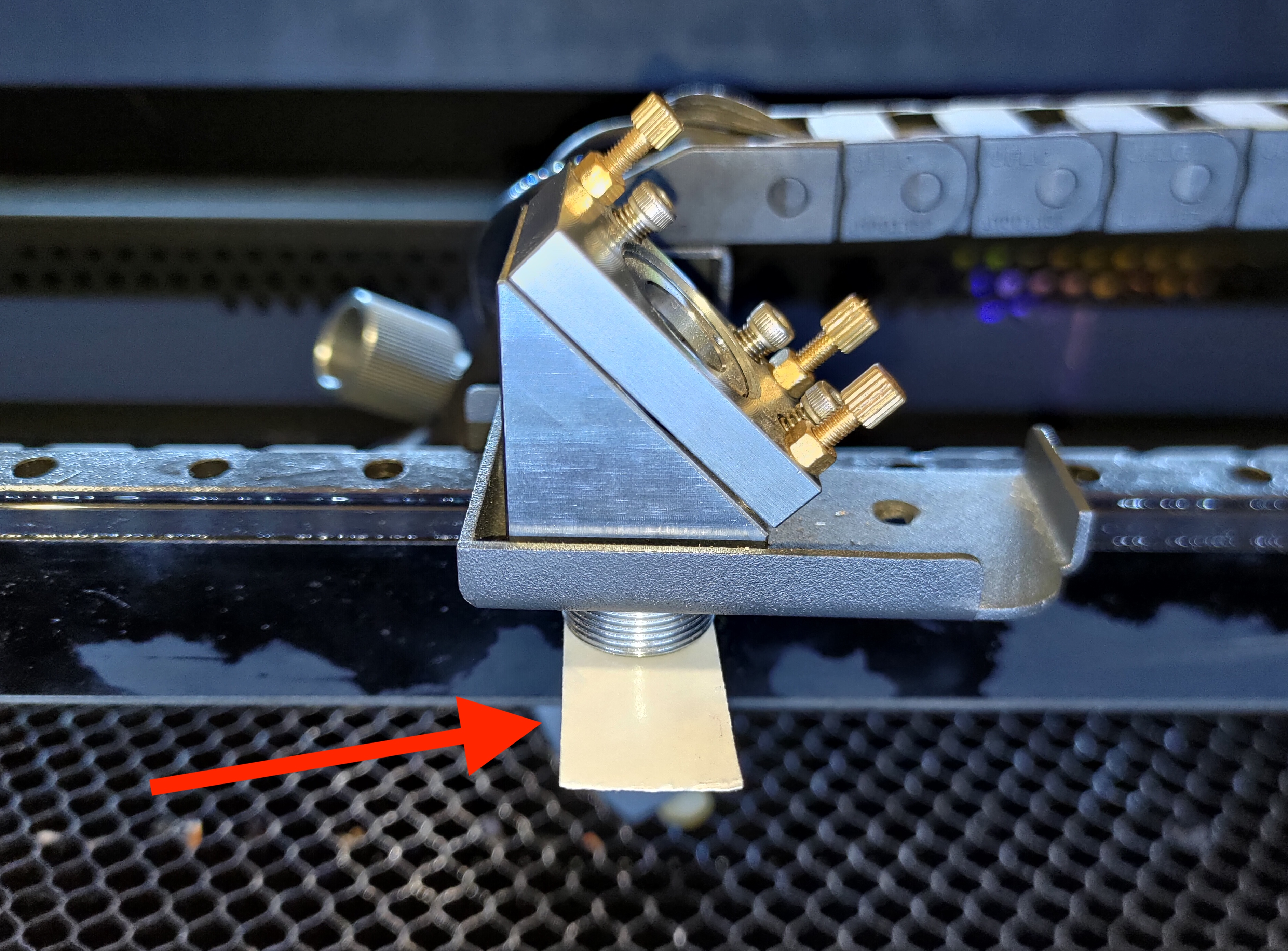

Col·loqueu un tros de cinta adhesiva de doble cara d'una sola capa sota el capçal làser i premeu-lo contra l'entrada per formar una marca pressionada.

Moveu el capçal làser al centre del llit i feu 3 polsos.
(Aneu a Mantenir >> Premeu "Motor" >> Moveu el capçal manualment >> Tanqueu la tapa >> Feu 3 polsos)

Pas 7 - Determinar la posició del punt vertical
Retireu la cinta i determineu la posició del punt.
Només hi haurà tres posicions possibles: centre, esquerra i dreta.

1. Posició central:

Si el vostre punt està al centre com a la imatge de dalt, indica que la vostra trajectòria vertical és correcta i podeu passar al pas 8.

2. Posició esquerra:

Si el vostre punt està a l'esquerra, com a la imatge de dalt, indica que la vostra trajectòria vertical necessita ajustament.

Com ajustar:
Si us plau, giri cada cargol en sentit horari per elevar el suport i formar un espai entremig, i el punt s'hauria de moure cap a la dreta.

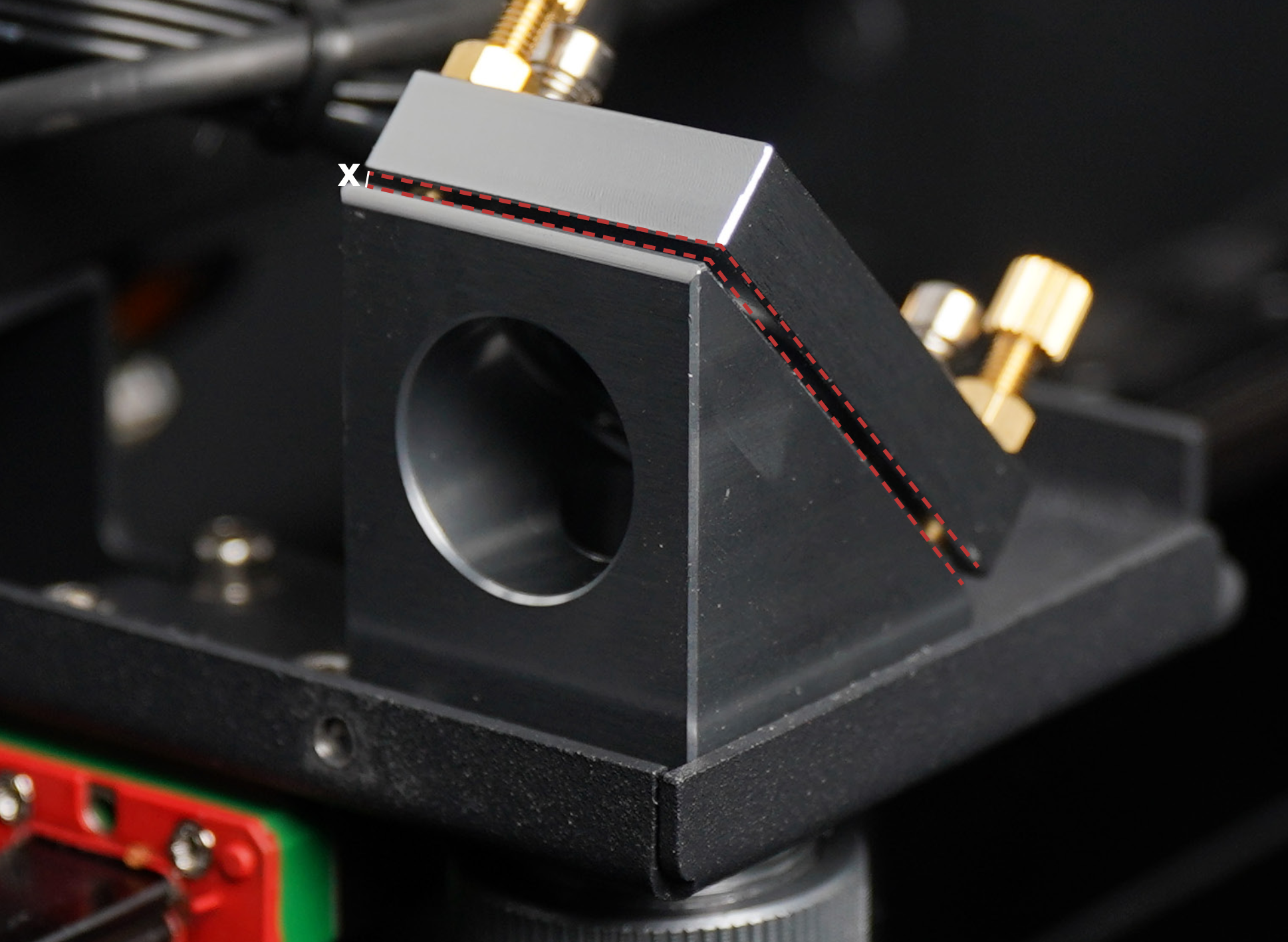

L'espai:

Després d'ajustar els cargols, apliqueu una altra cinta i torneu a comprovar la nova posició del punt fins que estigui al centre. Llavors, podeu passar al següent pas.

3. Posició dreta:

Si el vostre punt està a la dreta, com a la imatge de dalt, indica que l'angle de sortida del tub làser és massa baix i no es pot ajustar. Si us plau, atureu-vos aquí i contacteu amb el vostre distribuïdor local per obtenir més assistència.

Pas 8 - Estrènyer totes les femelles del tercer mirall
Després de l'ajust, estrenyi totes les femelles per fixar la posició.

Pas 9 - Tornar a instal·lar la lent d'enfocament i la tovera
Si us plau, consulti la foto de sota per col·locar la lent i el suport de la lent en l'ordre correcte.

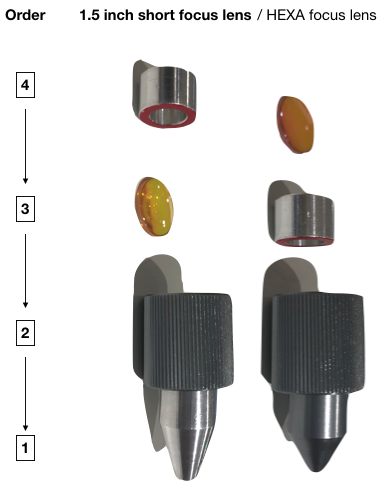

Triï l'ordre correcte de la lent:
L'esquerra és per a un complement de lent d'1,5", i la dreta és per a la lent HEXA predeterminada.
(El costat corbat de la lent estarà orientat cap amunt)

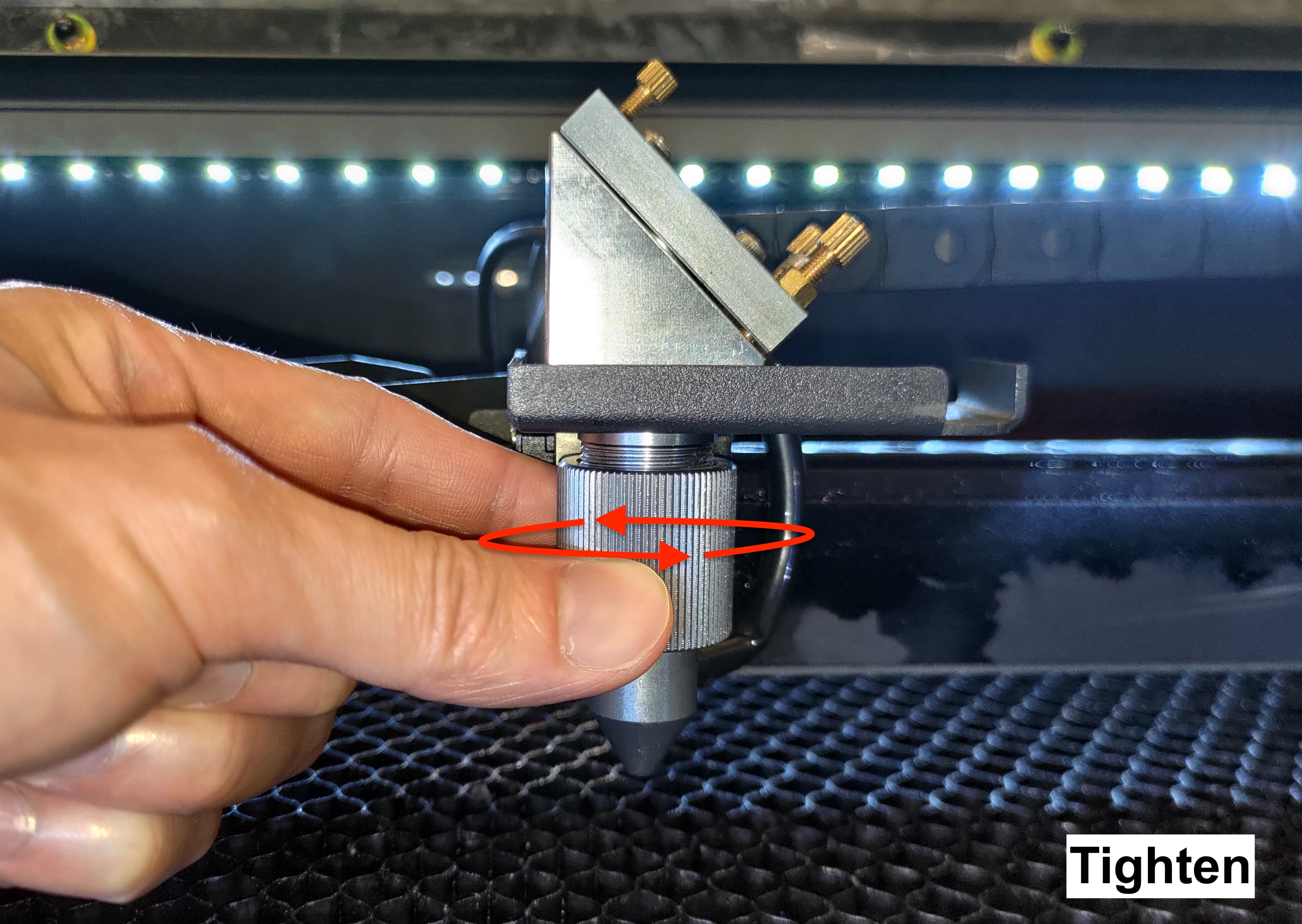

Després de col·locar la lent i el suport, estrenyi l'anell girant-lo en sentit antihorari.

Pas 10 - Tornar a instal·lar la protecció
Cargoli aquests dos cargols de nou.

Pas 11 - Tornar al procés estàndard d'OPA

Tingui en compte que aquesta instrucció no significa la finalització de l'OPA.
Per continuar amb el procés d'OPA, si us plau, torni al pas 9 del procés estàndard d'OPA.
Pot trobar l'enllaç al procés estàndard d'OPA aquí: 4-8 Optical Path Alignment.
