5-11 Ingen laserstråleoutput / Laseren vil ikke affyre / Ingen laserpuls

Årsagen til, at en laser ikke afgiver stråling, kan være kompleks. Det kan skyldes et nedslidt laserrør, en defekt laserstrømforsyning (Laser PSU) eller systemfejl m.m.

Følg venligst nedenstående trin for at fejlsøge problemet.

---

Mulige årsager

Systemet svigter (Opdater firmwaren igen, nulstil til fabriksindstillinger eller geninstaller RK-kortet). Den optiske bane (OPA) er fejljusteret. Effekten og hastigheden er indstillet forkert i softwaren. Laserrøret er nedslidt. Laserstrømforsyningen (Laser PSU) fungerer ikke korrekt. Dørsensoren fungerer ikke korrekt. (Mindre sandsynligt) Bagdækselsensoren fungerer ikke korrekt. (Mindre sandsynligt) Det bageste arbejds-LED-lys fungerer ikke korrekt. (Mindre sandsynligt)

---



Værktøjer

Stjerneskruetrækker Dobbeltklæbende tape Pen eller blyant (Valgfrit - Afhængigt af testresultat) Magnet x2 (Valgfrit) Gummihandsker (Valgfrit - Afhængigt af testresultat)

---



Trin 1

Se venligst videoen nedenfor, og vurdér om symptomet ligner det på din maskine.
(Hvis maskinen kører med en høj knasende lyd uden laserudgang,
tyder det på, at røret er defekt.)

Bestem resultatet og den næste handling:

Ja, min maskine har et lignende symptom eller lyd >> Stop brugen af maskinen og Kontakt kundeservice  Mulig årsag: Laserrøret er defekt og skal udskiftes.

Nej, min maskine har ikke en knasende lyd >> Trin 1.1

---

Trin 1.1

Kontroller venligst, om din situation ligner følgende beskrivelser.

• Ingen laserudgang ved lave effektniveauer omkring 10%.





• Laserudgangen er for kraftig ved lave effektniveauer. (Graveringen bliver for mørk eller skærer igennem osv.)



Bestem resultatet og den næste handling:

Ja, min maskine opfører sig som beskrevet i en af ovenstående situationer >> Justering af effektkurve >> Hvis problemet fortsætter efter justering, gå venligst til Trin 2

Nej, min maskine opfører sig ikke som beskrevet >> Trin 2

---



Trin 2

Sørg for, at indstillingerne for effekt og hastighed er korrekte i softwaren.



Bestem resultatet og den næste handling:

Ja, indstillingerne er korrekte >> Trin 2.1

Nej, indstillingerne er ikke korrekte >> Ændr indstillingerne >> Hvis problemet fortsætter efter ændring af indstillingerne, gå til Trin 2.1

---



Trin 2.1

Fordobl dine effektindstillinger, start opgaven, og se om laseren afgiver output.
(For eksempel, hvis din effekt oprindeligt er 15%, så hæv den til 30% og start opgaven.)



Bestem resultatet og den næste handling:

Ja, laseren afgiver output >> Din maskine kan stadig fungere Forslag: Øg effekten og sænk hastigheden i hver opgave, indtil røret er helt udtjent Mulig årsag: Dit laserrør er begyndt at svækkes

Nej, laseren afgiver ikke output >> Trin 3

---



Trin 3

Sluk for maskinen.
Åbn bagdækslet og placer et nyt dobbeltsidet tape på det første spejl.
Efter placering af tapen, gå til Trin 3.1.

• Brug en skruetrækker til at løsne skruerne på bagsiden af maskinen, hvorefter bagdækslet kan åbnes.




• Placer tapen på den røde lysemitter, så den danner en vinkel på 90 grader i forhold til strålen.




• Luk bagdækslet.


---

Trin 3.1

Lav 5 pulser og kontrollér, om tapen har et brændemærke.
(Se venligst eksemplerne for at vurdere resultatet af tapen.)

A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand og vent, indtil homing-processen er afsluttet.
     (Sørg for, at låget, bagdækslet og bundpanelet er lukket, ellers kan du ikke lave en puls.)
D. Find knappen 'Puls'.
E. Ét tryk = én puls, to tryk = to pulser, osv.
F. Kontrollér tapen
⚠︎ Lav altid pulser med lukket låg.



Eksempler på tape-resultater

Godt eksempel - Rund og kraftig	Dårligt eksempel - Svag, hul eller ikke rund



Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Laserudgangen fungerer korrekt >> Venligst Kontrollér OPA

Der er et brændemærke, men resultatet er dårligt >> Trin 3.2

Slet ingen brændemærker >> Trin 3.2

---

Trin 3.2

• Brug en ny tape på den røde lysudsender, som vist i Trin 3.



• Indstil venligst effekten til 0% af sikkerhedsmæssige årsager for at undgå laserpulser under din test.






• Dørsensoren er indbygget i chassisets LED-lys. Se venligst videoen nedenfor for at lokalisere den.
  (Dette blev optaget med en HEXA, men dens opbygning er den samme som Beambox 2.)



• Dørsensoren vil have to røde LED-lys, som altid vil være TÆNDT.
  (Dette blev optaget med en HEXA, men dens opbygning er den samme som Beambox 2.)





• Placer kegleformede afstandsstykker (magneter) tæt på begge LED-lys. Lyset bør blive "kraftigere", når det registrerer en magnet. Når begge LED'er registrerer magneter samtidigt, sendes et signal om lukket dør til systemet, og ikonet på panelet ændres.
  (Dette blev optaget med en HEXA, men dens opbygning er den samme som Beambox 2.)




• Når du har placeret magneterne, bedes du lukke døren.




• Ændr effektindstillingen tilbage til 100%, sørg for at dør-ikonet viser lukket,
  og udfør derefter 5 pulser. (Se venligst eksemplerne for at vurdere resultatet af tapen.)




Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Kontakt kundeservice Mulig årsag: Dørsensoren er defekt. magneten på døren er ikke stærk nok. (Mindre sandsynligt)

Der er et brændemærke, men resultatet er dårligt >> Trin 3.3

Slet ingen brændemærker >> Trin 3.3

---



Trin 3.3

• Brug en ny tape på den røde lysudsender, som vist i Trin 3.



• Indstil venligst effekten til 0% af sikkerhedsmæssige årsager for at undgå laserpulser under din test.






• Åbn bagdækslet for at finde sensoren til bagdækslet.



• Sensoren til bagdækslet vil have to røde LED-lys, som altid vil være TÆNDT.


• Placer to eksterne magneter tæt på begge LED-lys. Lyset skal være "kraftigere" når den registrerer en magnet. Når begge LED'er registrerer magneter samtidigt, sendes et signal om lukket dør til systemet, og ikonet på panelet ændres.





• Efter placering af magneterne, luk bagdækslet.




• Ændr effektindstillingen tilbage til 100%, sørg for at dør-ikonet viser lukket,
  og udfør derefter 5 pulser. (Se venligst eksemplerne for at vurdere resultatet af tapen.)


Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Kontakt kundeservice Mulig årsag: Sensoren til bagdækslet er defekt. Magneten på døren er ikke stærk nok. (Mindre sandsynligt)   Det bageste arbejds-LED-lys er defekt. (Mindre sandsynligt)

Der er et brændemærke, men resultatet er dårligt >> Trin 6

Slet ingen brændemærker >> Trin 4

---



Trin 4

• Sluk for maskinen.
  Åbn sidedækslet ved at løsne skruen.

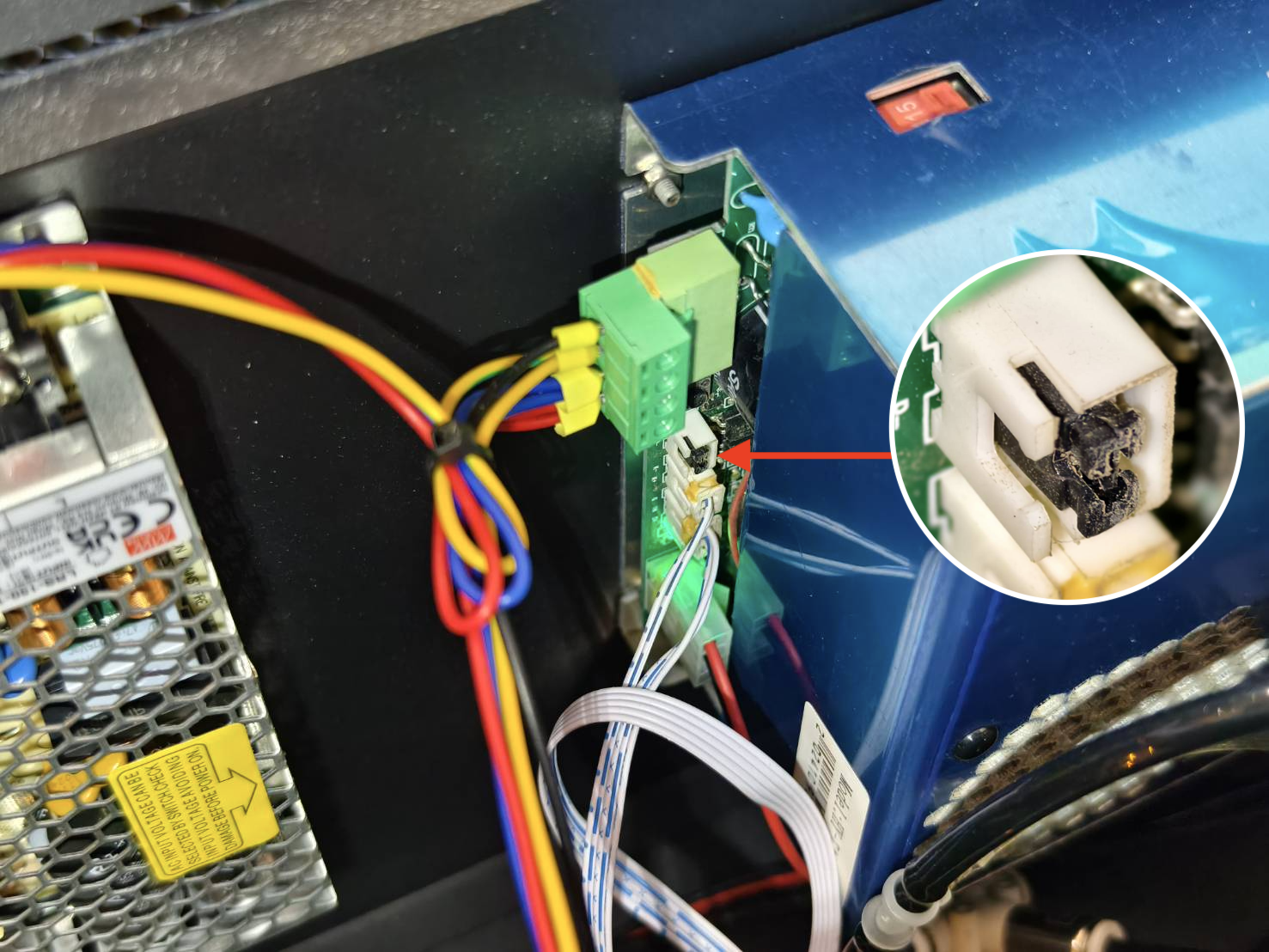

• Kontroller, om strømforsyningen har jumperen installeret.


Bestem resultatet og den næste handling:

Ja, jumperen er installeret >> Trin 4.1

Nej, jumperen mangler >>  Hvis du udskifter strømforsyningen, kan du fjerne jumperen fra den gamle og installere den på den nye. (Demonstration) Hvis din maskine ikke har den, og du ikke har nogen reservedel, bedes du kontakte kundeservice.

---

Trin 4.1

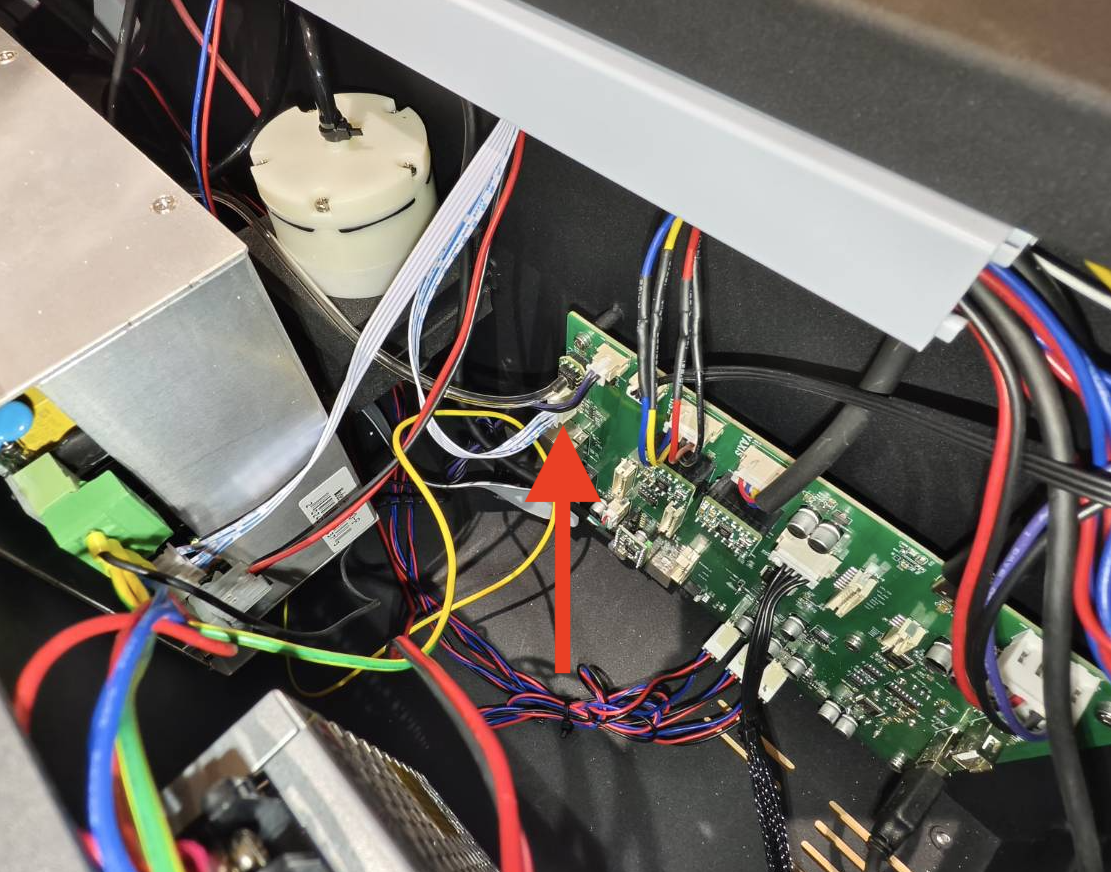

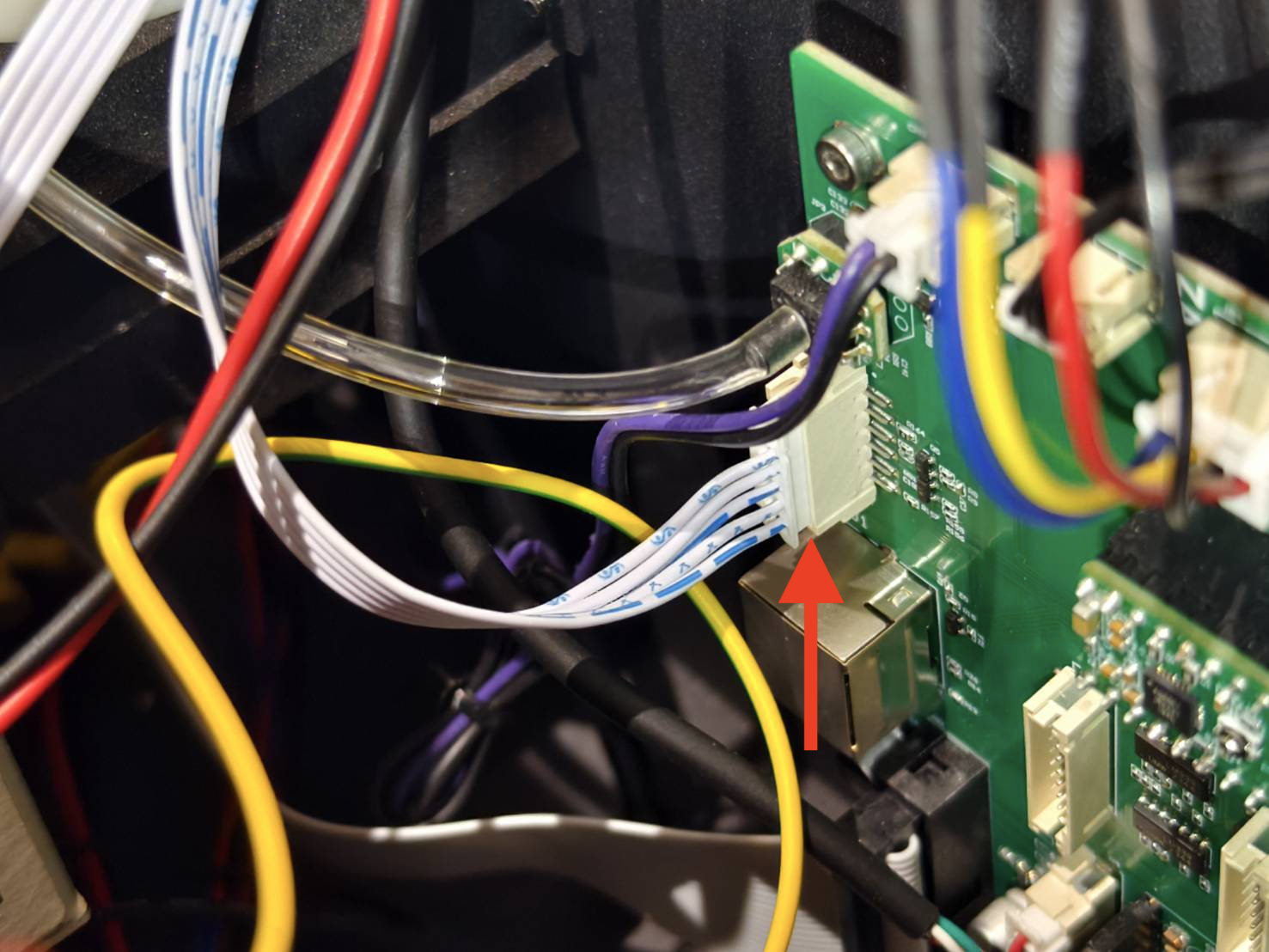

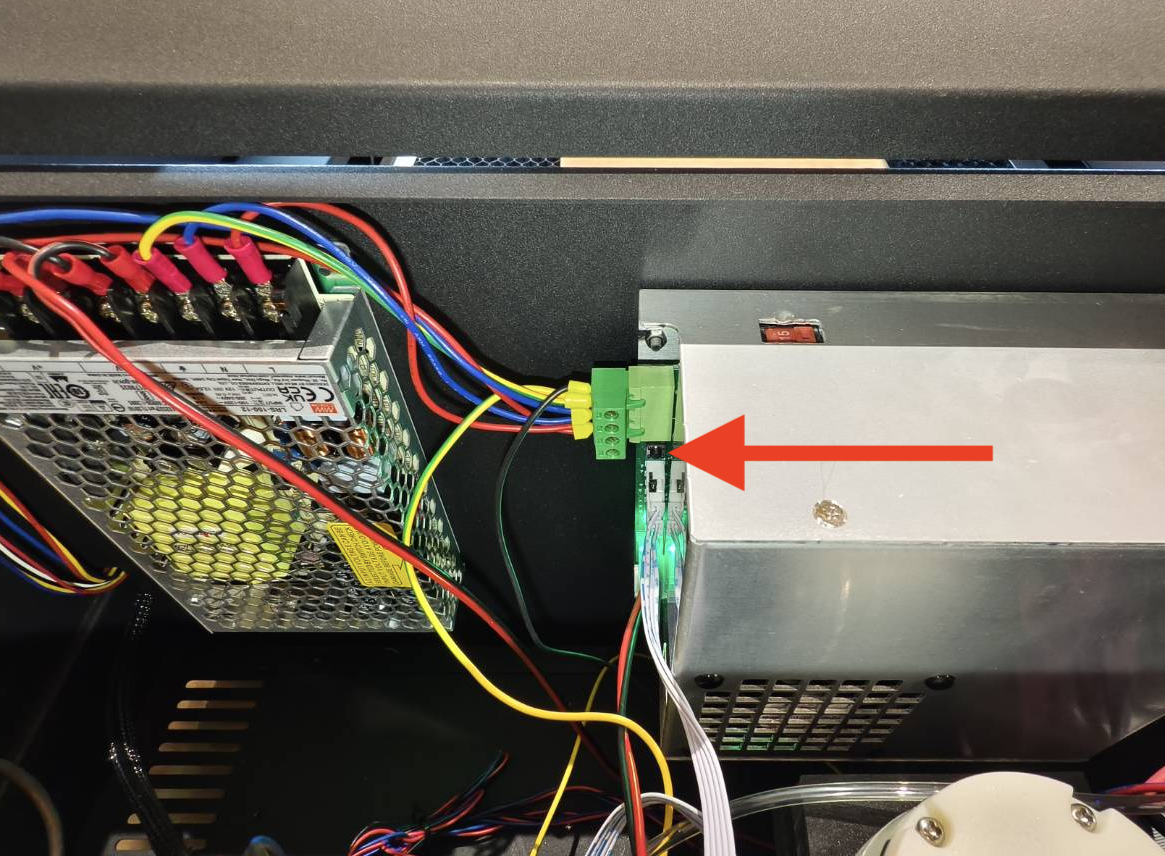

• Frakobl laserstyringskablet på laserstrømforsyningen.
  (Se diagrammet hvis dit printkort ikke er identisk med det på billedet.)




• Efter frakobling af kablet, gå til Trin 4.2.

---



Trin 4.2

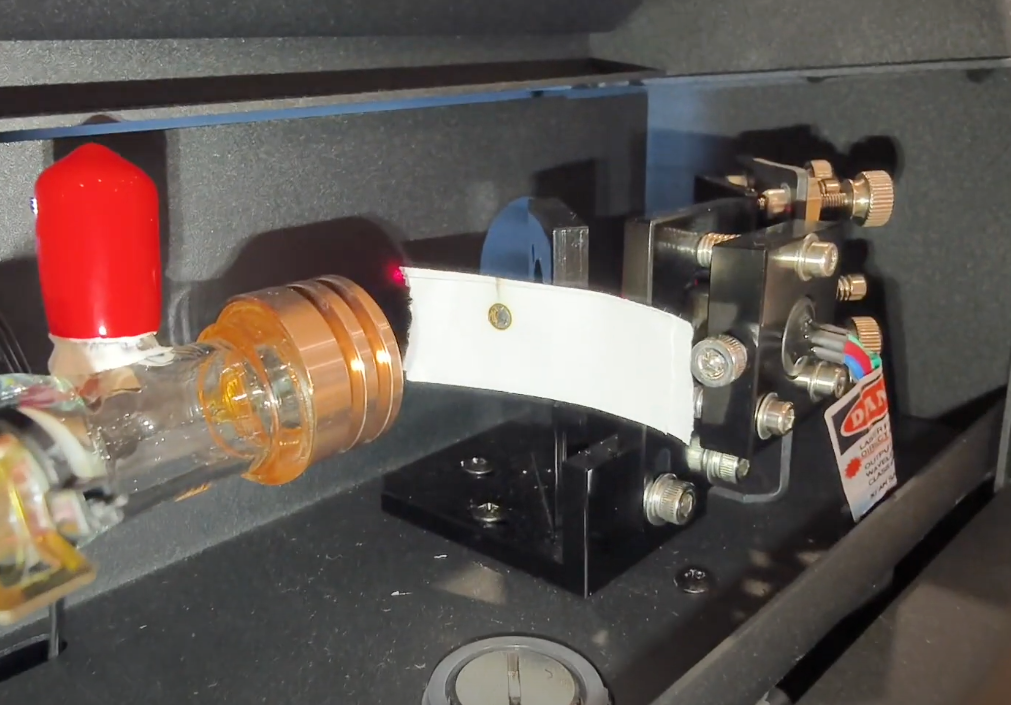

• Åbn bagdækslet, og placer et stykke tape på den røde lysemitter i en vinkel på 90 grader mod strålen.




• Luk bagdækslet.


Tag venligst gummihandsker på før næste handling.

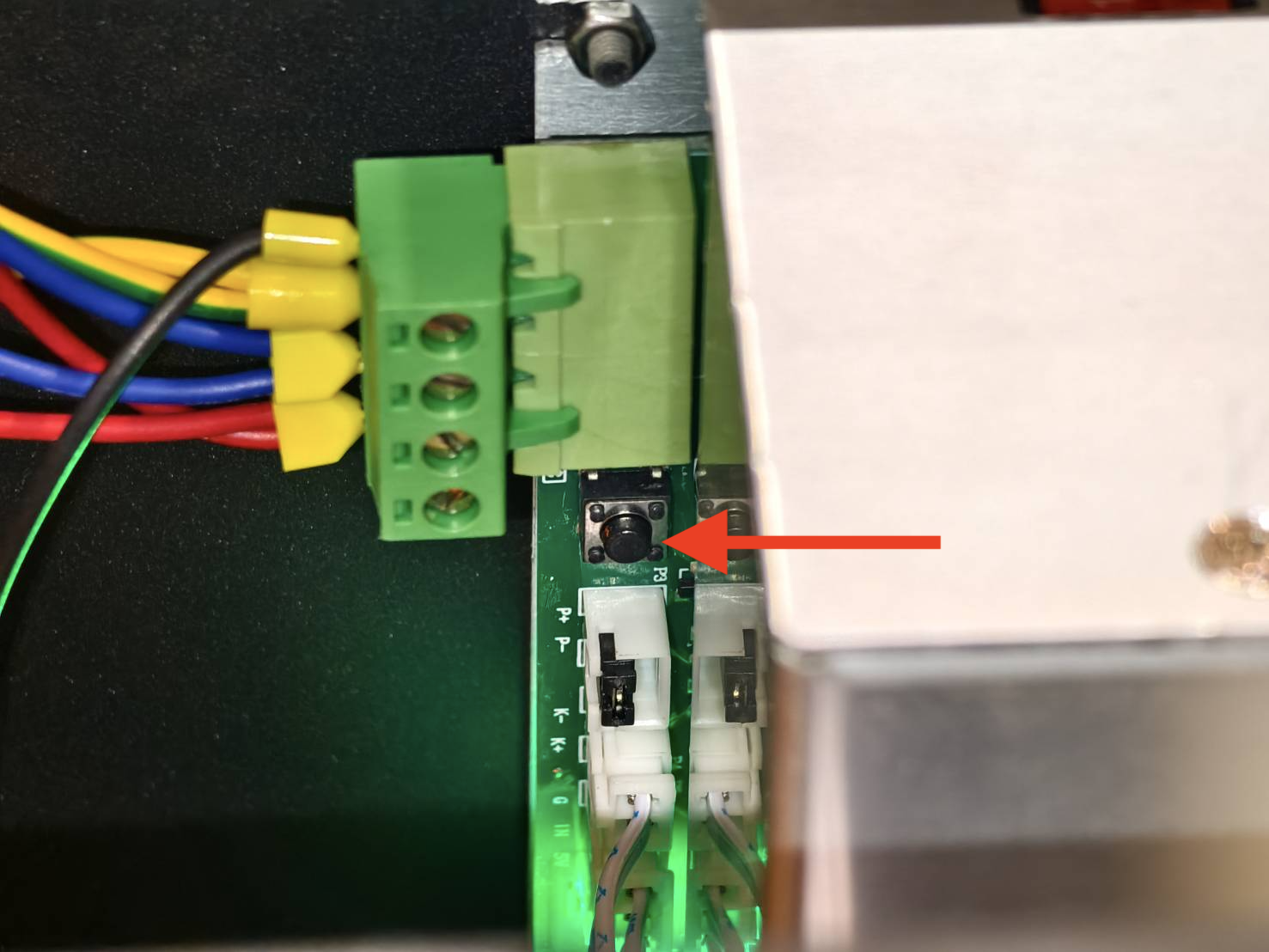

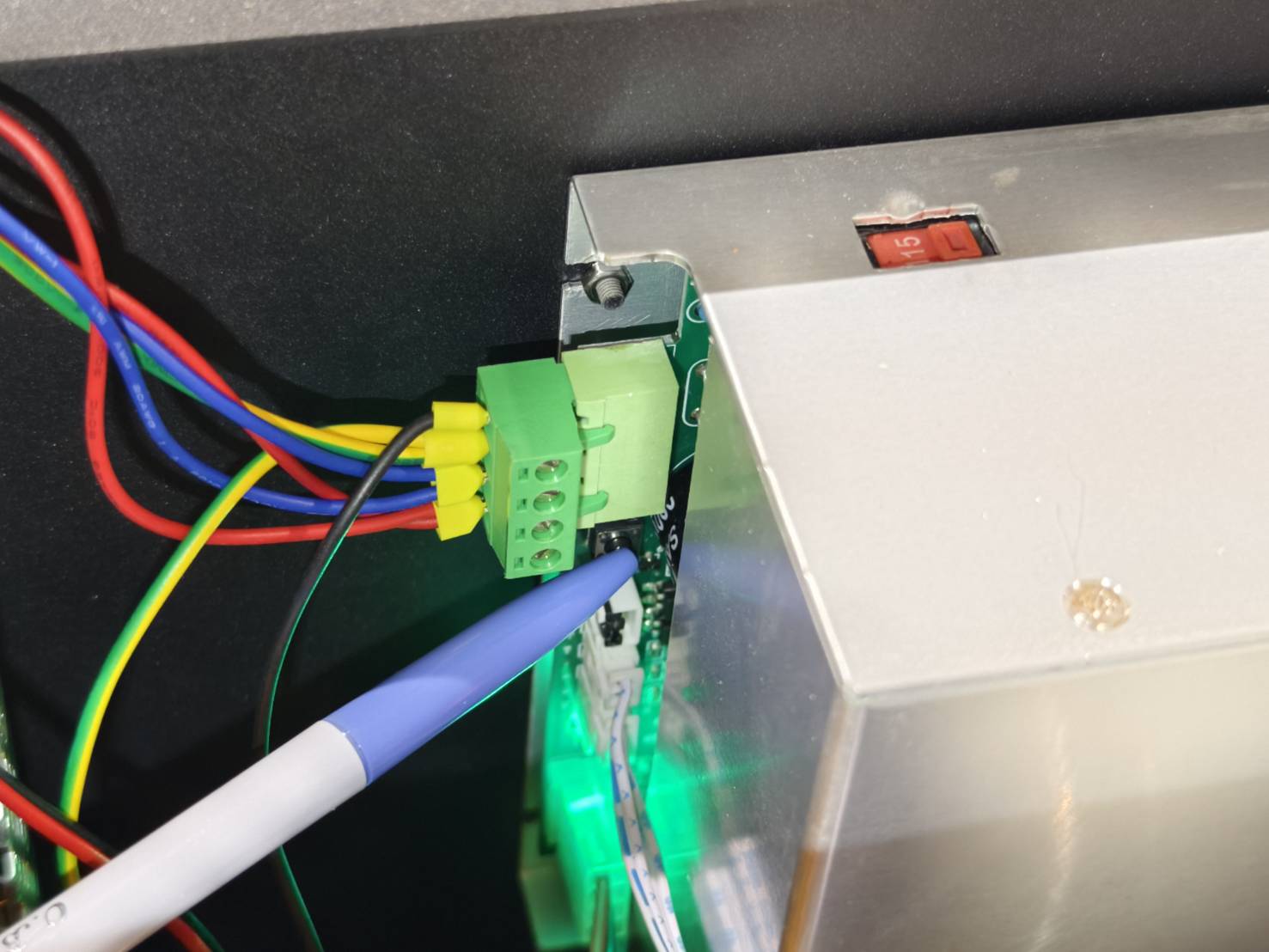

• Tænd for maskinen. Tryk på laserkraftknappen to gange eller hold den nede i 1-2 sekunder med en pen eller blyant, og kontroller laserudgangen på tapen.
  (Se venligst eksemplerne for at vurdere resultatet af tapen.)

• Kontroller resultatet på det første spejl.
  (Se venligst eksemplerne for at vurdere resultatet af tapen.)


Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Trin 5

Der er et brændemærke, men resultatet er dårligt >> Kontakt kundeservice Mulig årsag: Din lasertubus er helt udtjent og skal udskiftes.

Slet ingen brændemærker >> Kontakt kundeservice Mulig årsag: Laserens strømforsyning (PSU) har en fejl og skal udskiftes Lasertubus har en fejl og skal udskiftes

---



Trin 5

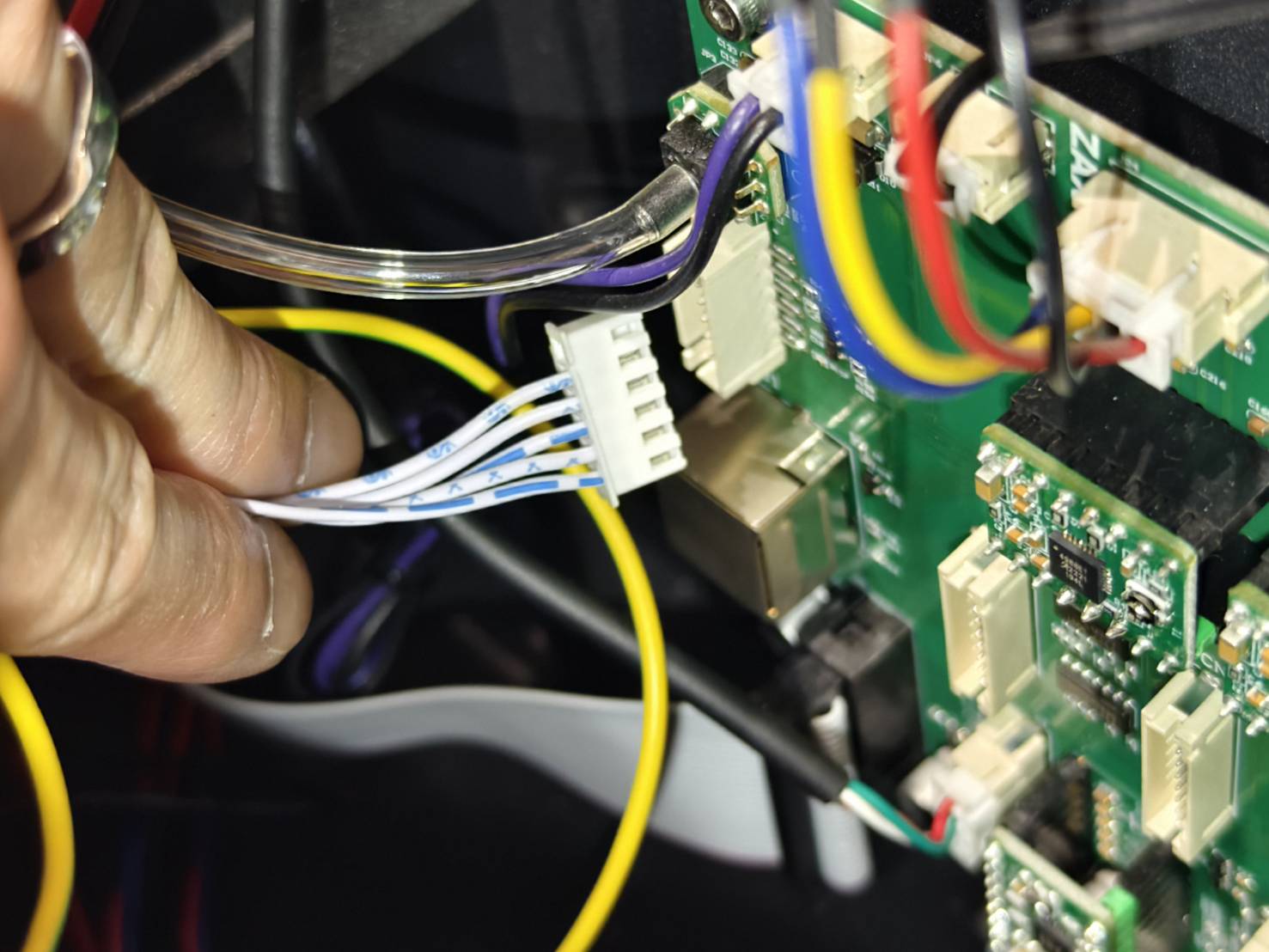

• Gentilslut laserstyringskablet



• Tænd for maskinen. Nulstil maskinen til fabriksindstillingerne.
  (Hovedmenu > Maskine > Næste side > Nulstil til fabriksindstillinger > Ja)





• Opdater firmwaren til den nyeste version. Se venligst linket nedenfor.
  Beambox 2 - Vejledning til firmwareopdatering



• Efter opdateringen skal du gå til Trin 5.1.

---

Trin 5.1

Brug en ny dobbeltsidet tape og 5 pulser for at se, om tapen har et brændemærke.
(Se venligst eksemplerne for at vurdere resultatet af tapen.)



Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Problem løst Mulig årsag: Firmwareproblem

Der er et brændemærke, men resultatet er dårligt >> Trin 6

Slet ingen brændemærker >> Kontakt kundeservice Mulig årsag: Laserstyringskablet er defekt Hovedkortet er defekt

---

Trin 6

• Brug en ny dobbeltsidet tape, og placer den på det første spejl.

• Øg effekten til 150%, og 5 pulser for at se, om brændemærket bliver kraftigere.
  (Se venligst eksemplerne for at vurdere resultatet af tapen.)




Bestem resultatet og den næste handling:

Ja, der er et brændemærke, og resultatet er godt >> Din maskine kan stadig fungere Anbefaling: Øg effekten og sænk hastigheden for hver opgave, indtil tubus er helt udtjent. Mulig årsag: Dit laserrør er begyndt at svækkes

Der er et brændemærke, men resultatet er dårligt >> Kontakt kundeservice Mulig årsag: Din lasertubus er helt nedslidt og skal udskiftes.

---



Kontakt kundesupport

Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.



---
