Beambox II - Udskiftning af laserstrømforsyning (PSU)

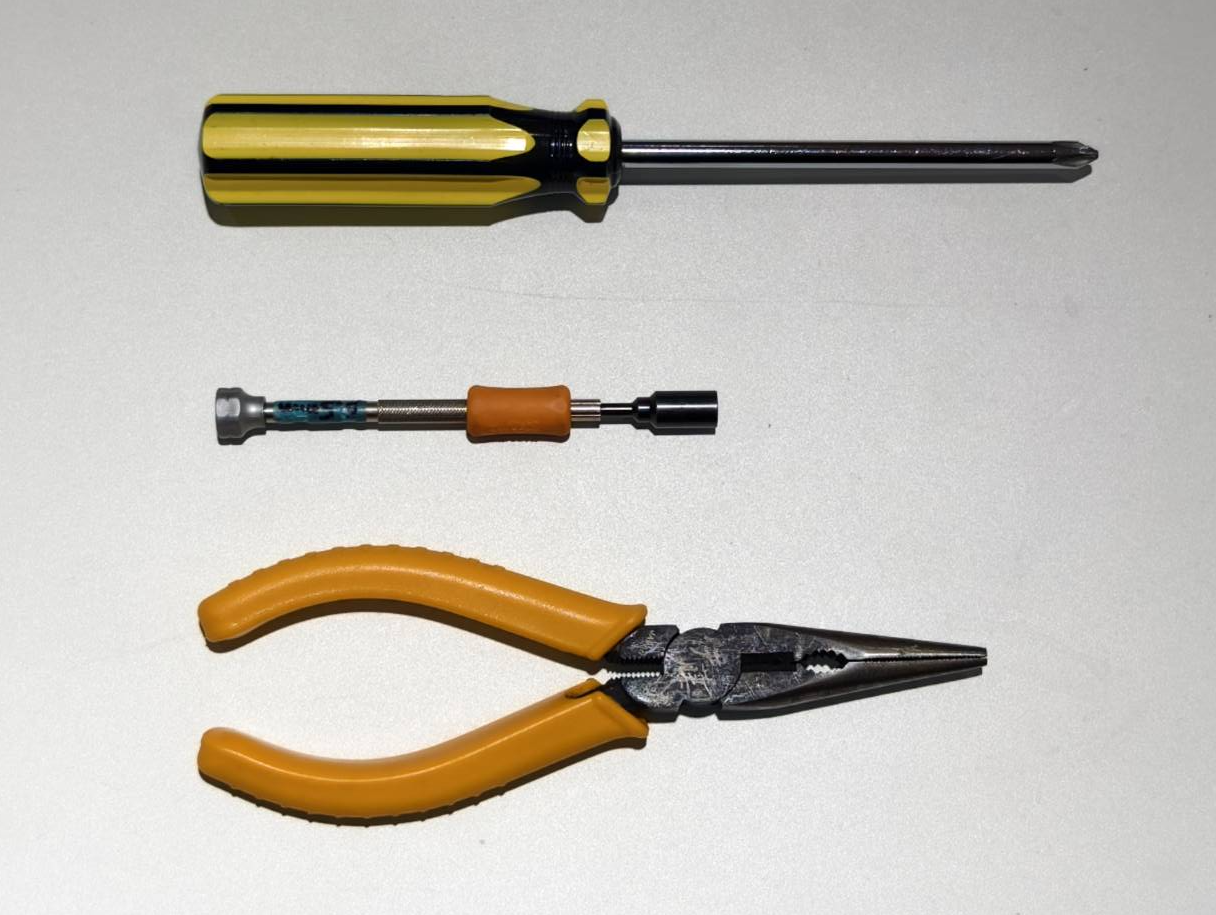

Værktøjer

Trin 1

Sluk for maskinen, og fjern strømkablet.

Trin 2

Brug en skruetrækker til at løsne skruerne på maskinens bagside, hvorefter bagpanelet kan åbnes.

Trin 3

• Frakobl kablerne til laserrøret og laser-strømforsyningen.

• Før laser-strømforsyningens ledning gennem hullet.


• Luk bagpanelet


Trin 4

Åbn sidepanelet for at se maskinens indre.

• Brug en stjerneskruetrækker til at åbne dækslet.



Trin 5

Frakobl kablerne.

Trin 6

Brug en 5,5 mm topnøgle eller skruenøgle til at fjerne de to møtrikker. Gem møtrikkerne til senere brug.

Trin 7

Løsn møtrikken øverst til højre. Denne skrue behøver ikke at blive fjernet helt.

Trin 8

Træk strømforsyningen ud og læg den til side.

Trin 9

Løsn møtrikken nederst til højre. Denne skrue behøver ikke at blive fjernet helt.

Trin 10

Efter at have løsnet den sidste møtrik, skulle strømforsyningen kunne fjernes.

Trin 11

• Kontroller, om din nye laser-strømforsyning har denne lille jumper installeret.
  Hvis din nye strømforsyning ikke har den, skal du fjerne jumperen fra den gamle og installere den på den nye strømforsyning.

• Hæng den nye laserstrømforsyning på boltene.

Trin 12

Spænd møtrikkerne øverst til højre og nederst til højre.

Trin 13

Genmonter møtrikken nederst til venstre.

Trin 14

• Genmonter møtrikken øverst til venstre.




• Hvis du har svært ved at montere denne møtrik, kan du prøve at spænde den med en tang.


• Hvis den ikke kan spændes eller fastgøres, kan denne møtrik udelades eller blot hænges løst på bolten.


Trin 15

• Tilslut kablerne igen.



• Sørg for, at spændingen er indstillet korrekt til din lokale strømforsyning.
  (Hvis du er i tvivl, kan du tjekke Wikipedia)


  115V	230V

• Luk sidedækslet og spænd skruen.


Trin 16

• Træk det nye PSU-kabel ud gennem hullet og før det om til bagsiden.

• Gentilslut kablerne til laserrøret og laser-PSU'en.

• Luk bagdækslet og spænd skruen.
