Beambox II - Udskiftning af X-aksemotor – FLUX Help Center

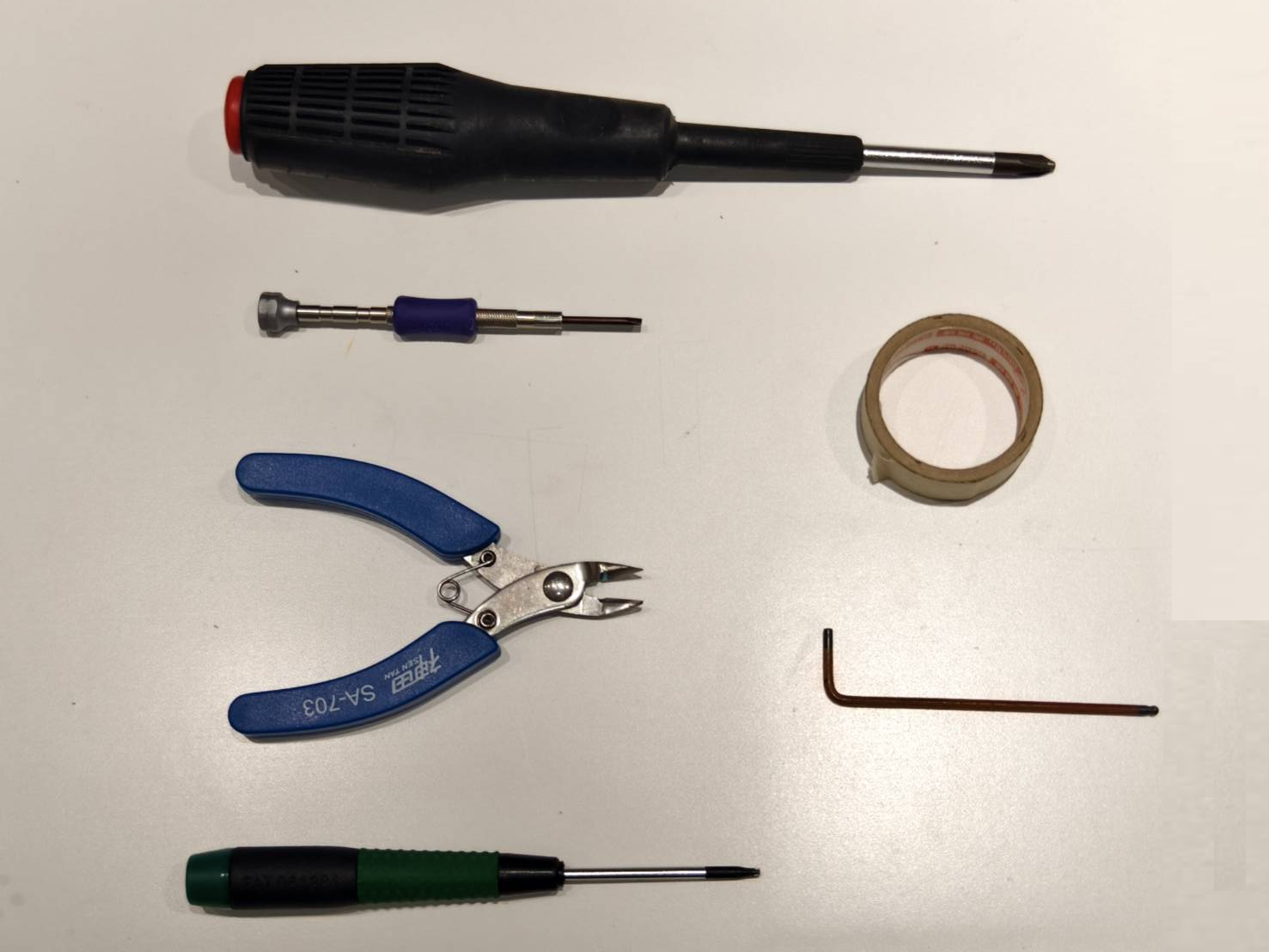

Værktøjer

1	Stjerneskruetrækker
2	Flad skruetrækker (lille)
3	Bidetang
4	Tape
5	T8 Torx-skruetrækker
6	2,5 mm unbrakonøgle
7	Lommelygte (valgfri)

Trin 1

Sluk for maskinen og fjern strømkablet.

Trin 2

Åbn sidepanelet for at se maskinens indre.

Brug en stjerneskruetrækker til at åbne panelet.

Åbn vandpumpedækslet med Torx-skruetrækkeren.

Trin 3

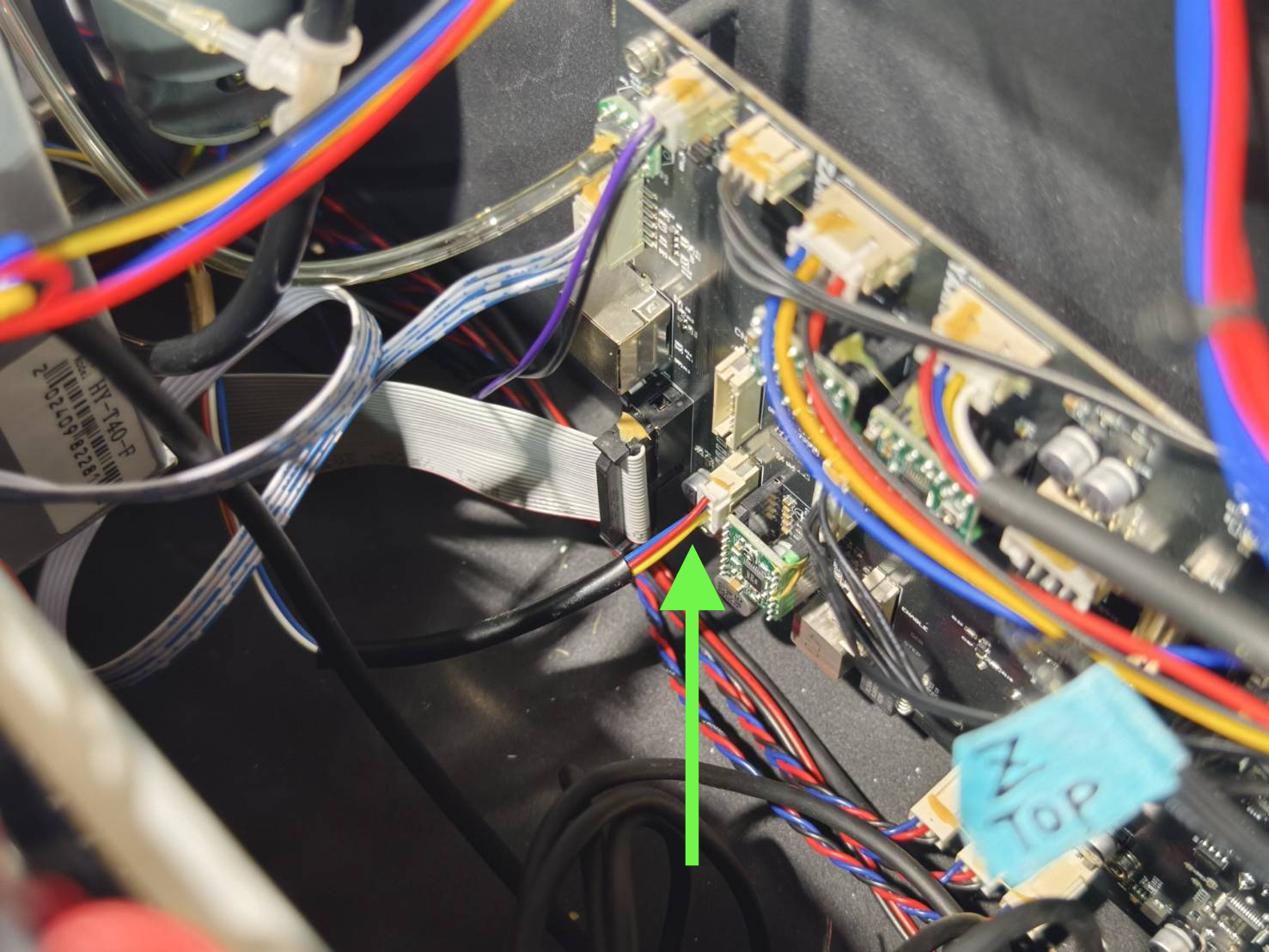

Frakobl X-aksemotorens kabel fra hovedkortet. (Du kan også se diagram.)

Trin 4

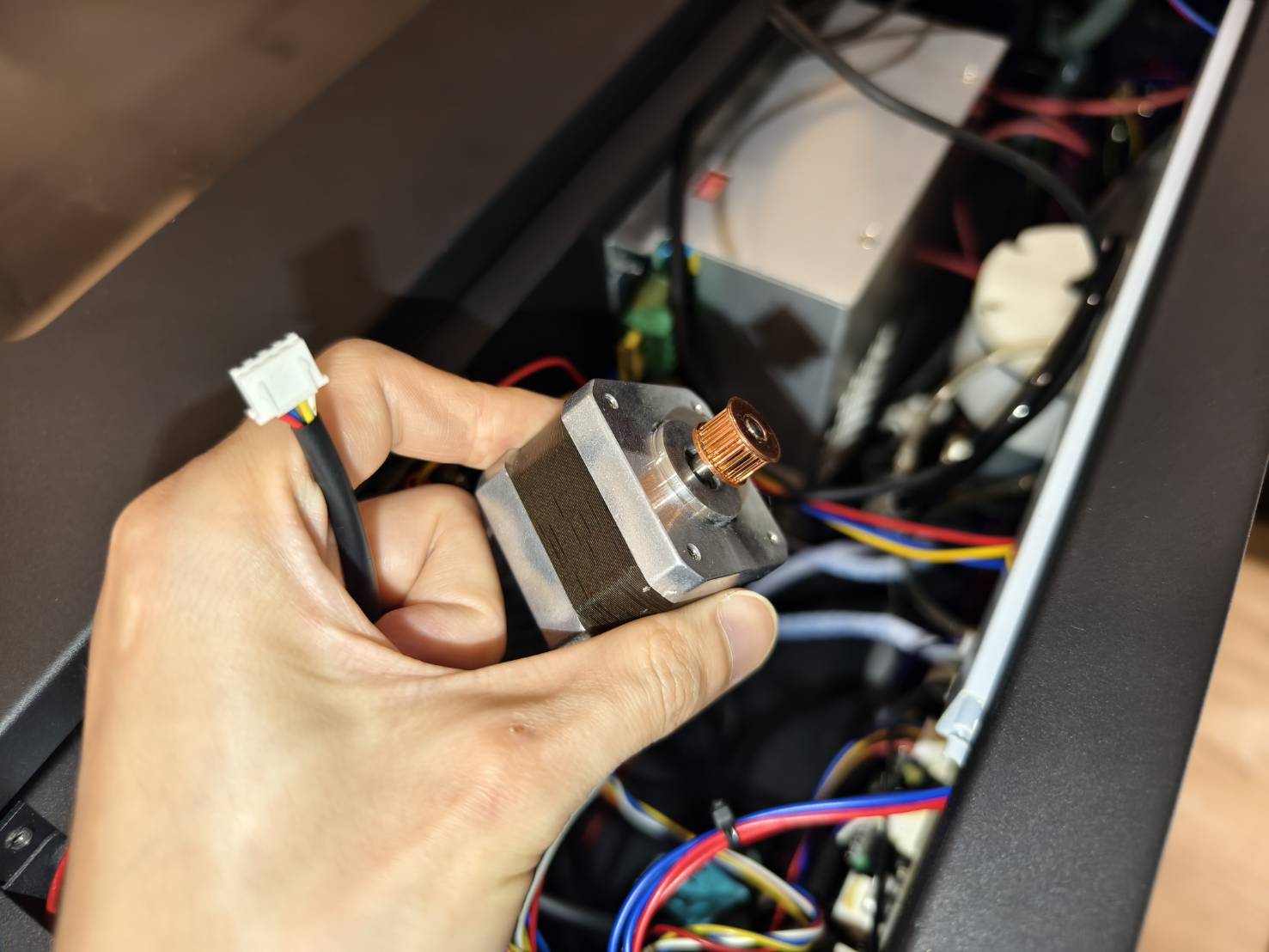

Test det nye X-aksemotorkabel ved at tilslutte det til hovedkortet, mens maskinen er slukket.
Tænd derefter for maskinen for at teste hjemkørslen.
Når maskinen udfører hjemkørsel, vil laserhovedet først bevæge sig til toppen, og derefter skal den nye motor rotere 'mod uret'.

Bemærk:
Hvis den nye motor ikke bevæger sig eller roterer 'med uret', skal du slukke for maskinen, gentilslutte kablet, genstarte den og teste igen.
Hvis den nye motor stadig ikke fungerer korrekt, bedes du kontakte kundesupport.

Trin 5

Sluk for maskinen og fjern strømkablet.

Trin 6

Fjern den nye motor fra systemet.

Trin 7

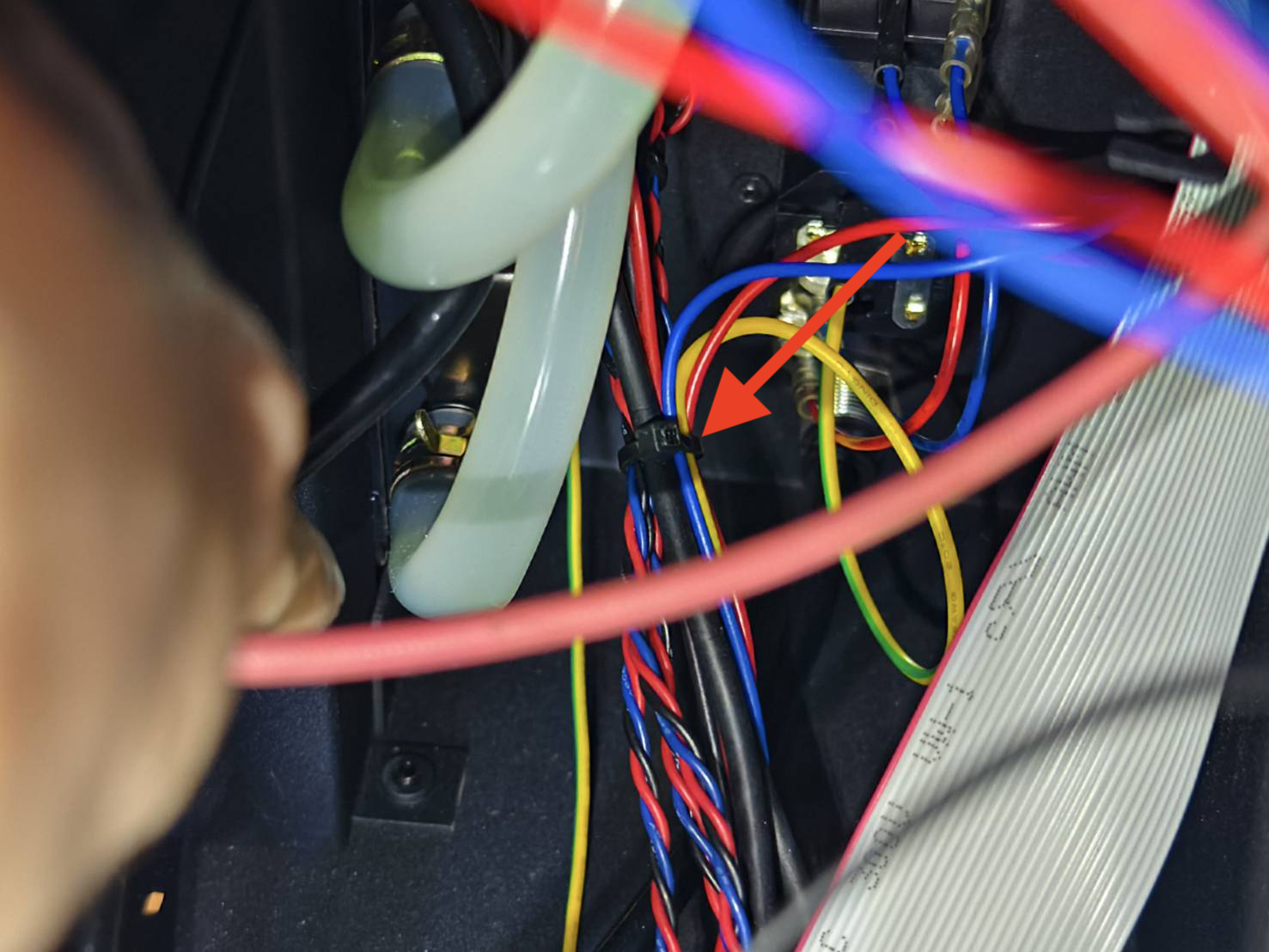

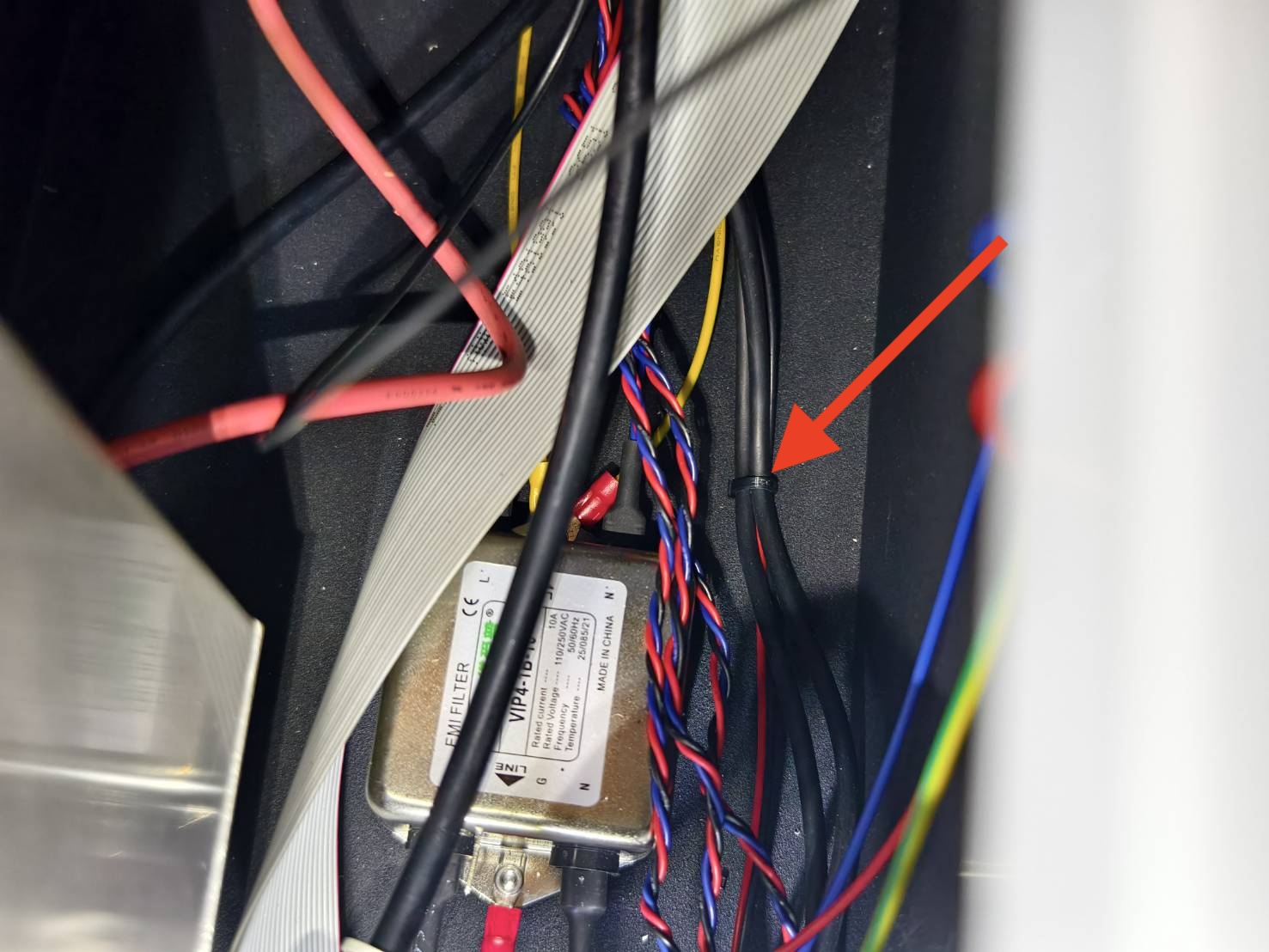

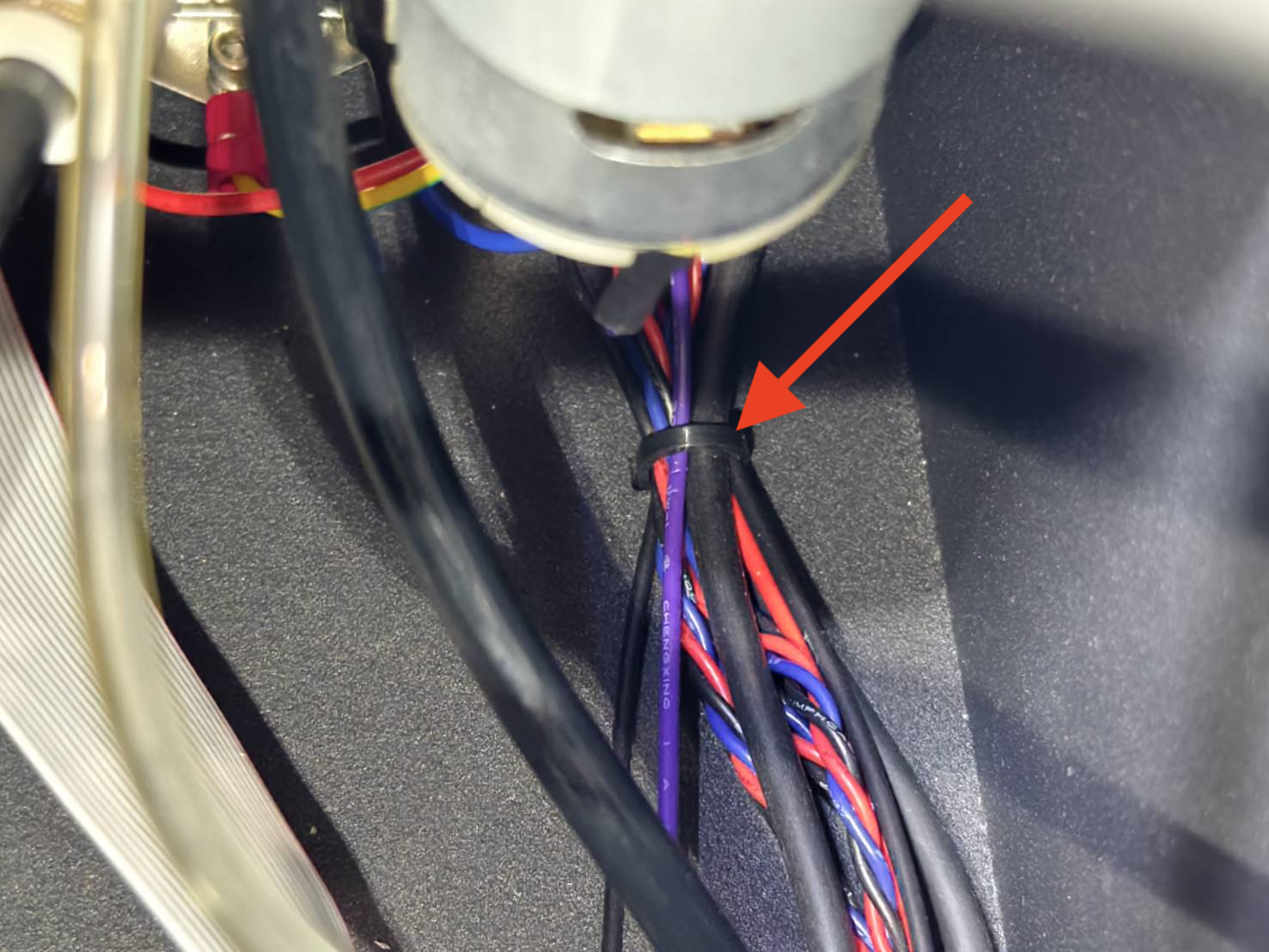

Klip kabelbinderne over på hovedkortets side. I dette eksempel er der 3 bindere. Der kan være flere afhængigt af den maskine, du har. Formålet her er at klippe de bindere over, der fastholder X-aksemotorens kabel.

Trin 8

Løsn de to fingerskruer på det hvide remskivesæde på højre side, så remmen på X-akselmotoren kan fjernes.
(Skruerne behøver ikke at fjernes helt. Det er tilstrækkeligt at løsne dem til enden.
Formålet er at gøre remmen løs, så den kan tages af X-akselmotoren.)

Trin 9

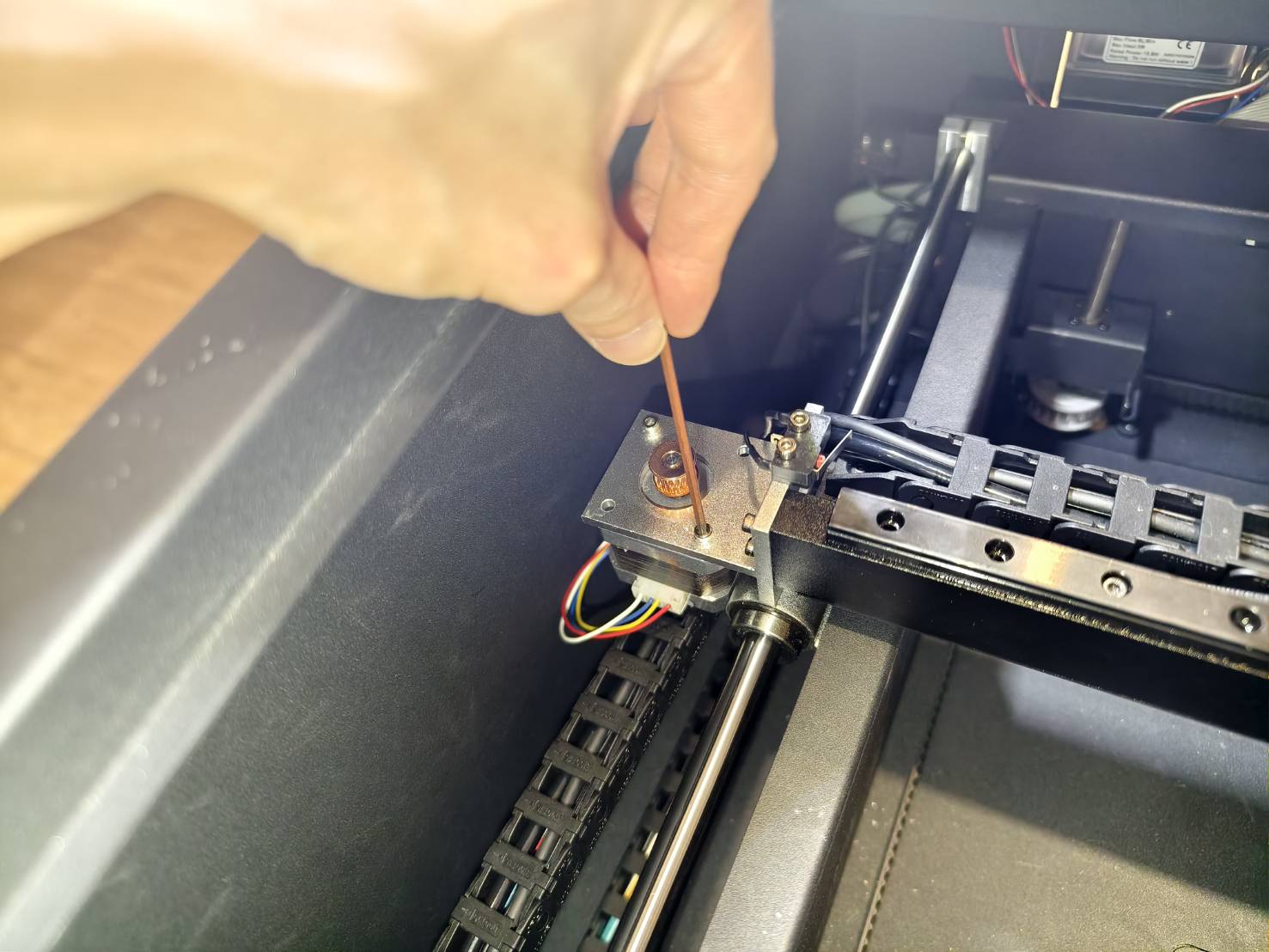

Afmonter X-akselmotoren ved at skrue de fire unbrakoskruer ud.

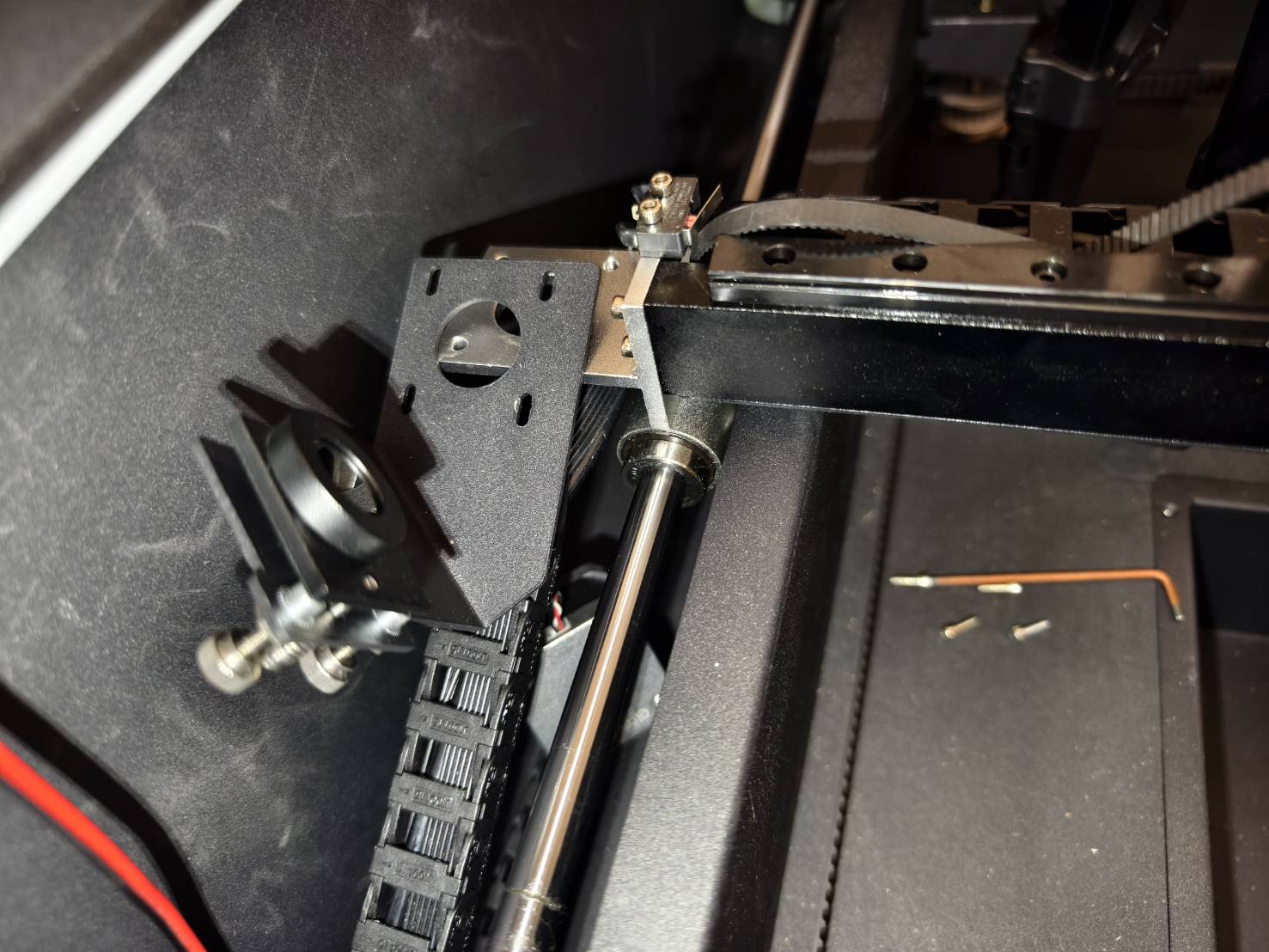

Motoren og det andet spejlmodul vil derefter være afmonteret.

Du kan lade dem ligge sådan.

Trin 9

Afmonter kabelkædeleddet, der er forbundet under det andet spejlholder.
Det andet spejlholder kan derefter fjernes. Opbevar det sikkert til senere genmontering.

Trin 10

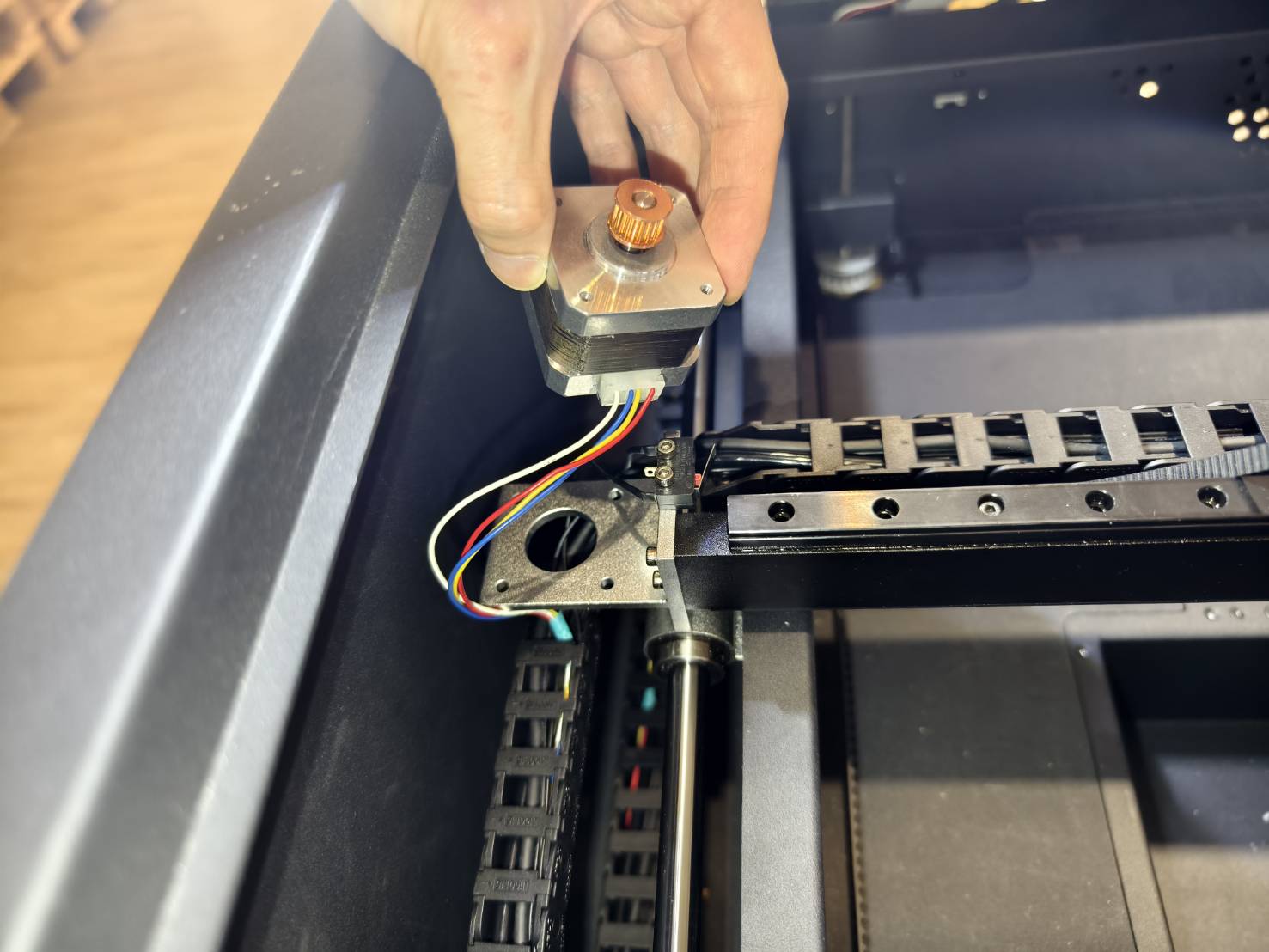

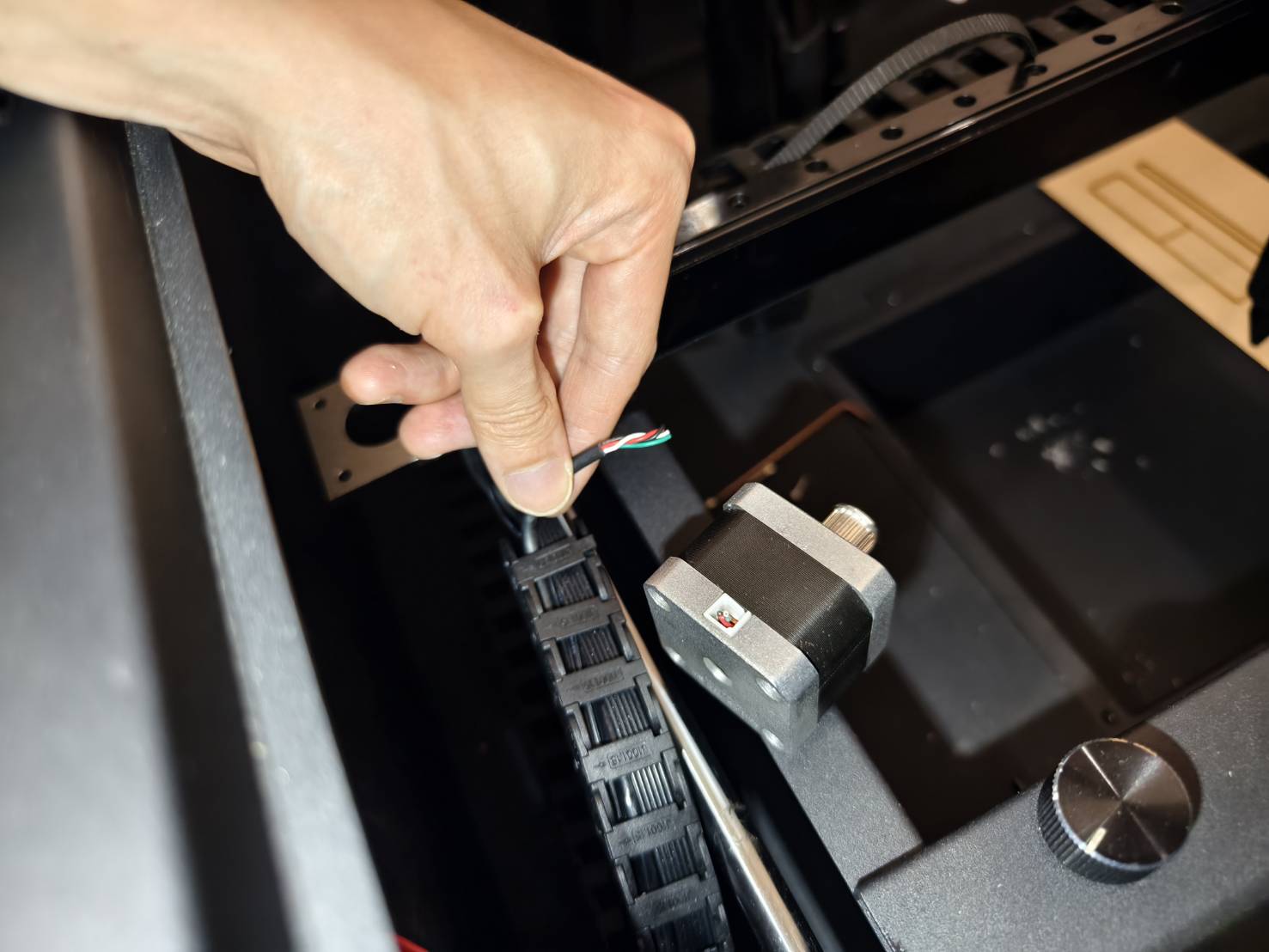

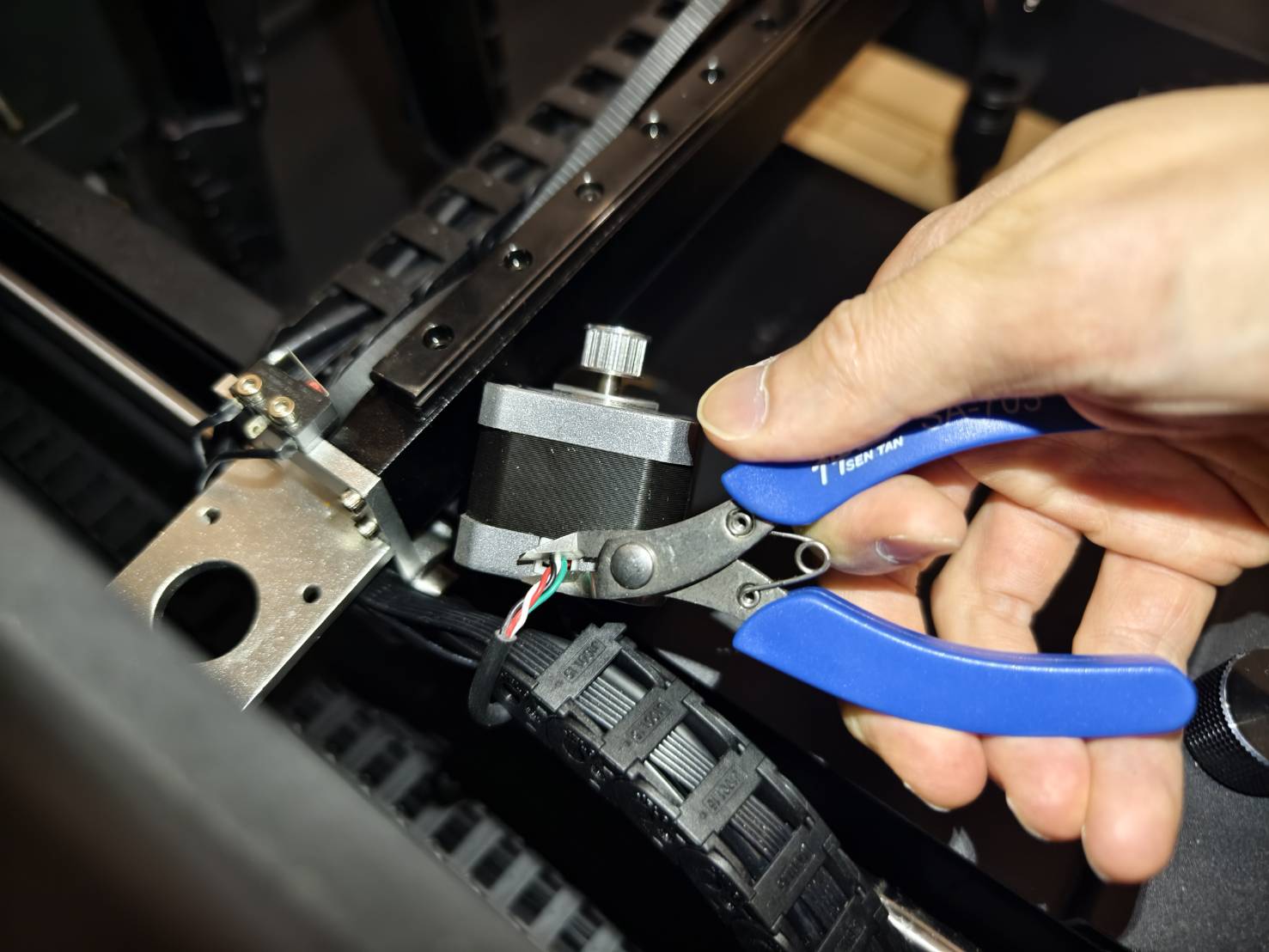

Klip ledningerne af den gamle motor. Prøv at klippe ledningerne så tæt på den gamle motor som muligt for at bevare mest mulig ledningslængde.

Trin 11

Afmonter plastkæden fra maskinens bagside.

Fjern plastkabelkæden. Kabelkædeleddene kan åbnes med en lille flad skruetrækker.
Drej leddene for at adskille kæden.

Trin 12

Find det gamle motorkabel og markér det med tape.
Klip kablet af og træk det ud mod vandpumpesiden.

Trin 13

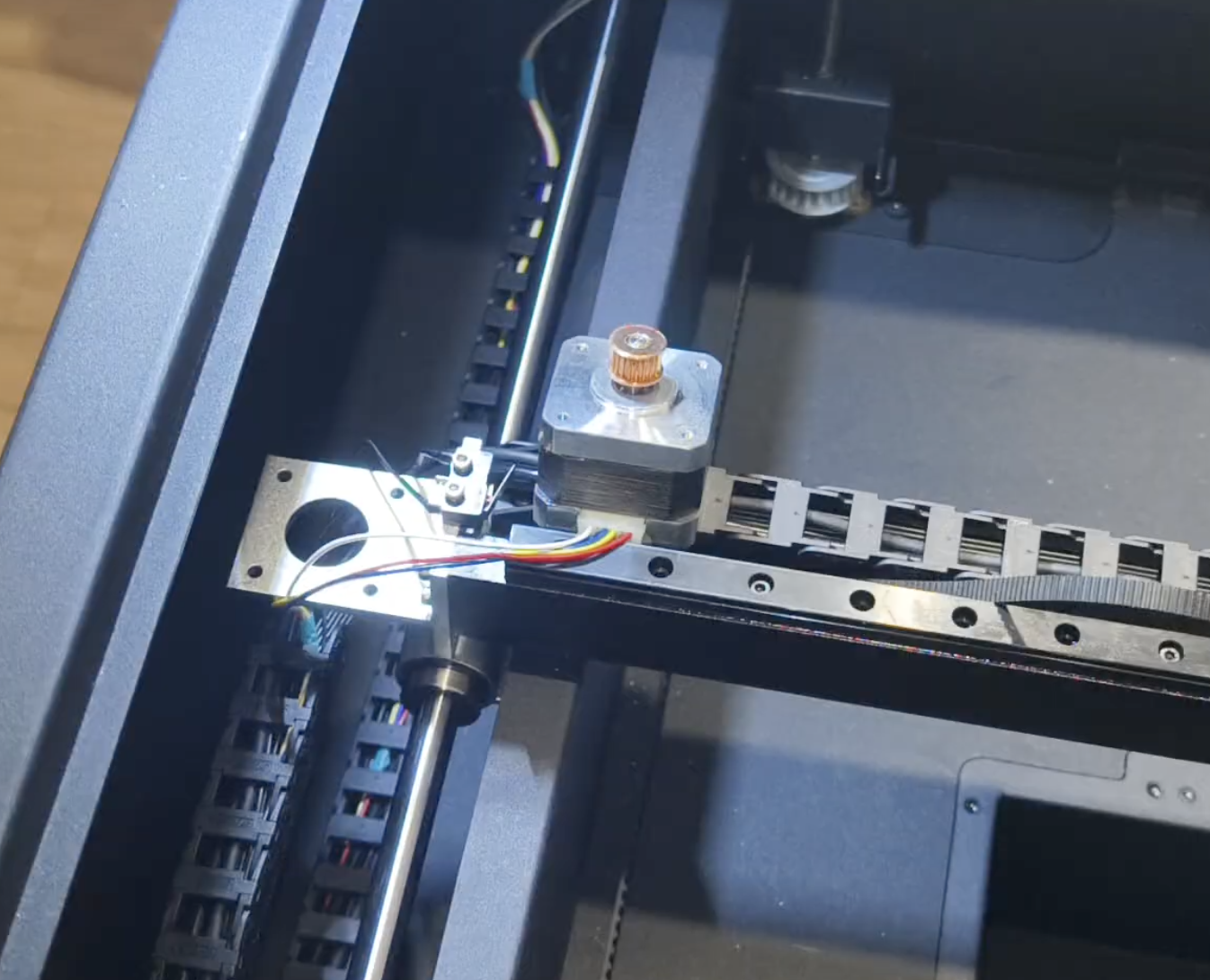

Fastgør midlertidigt den nye motor på maskinen.

Trin 14 (Valgfrit)

Hvis motorens ledninger ikke er samlet i et kabel, kan du bruge tape til at binde dem sammen. Det vil gøre de efterfølgende trin nemmere.

Spring dette trin over, hvis din motor har et kabel og ikke separate ledninger.

Trin 15

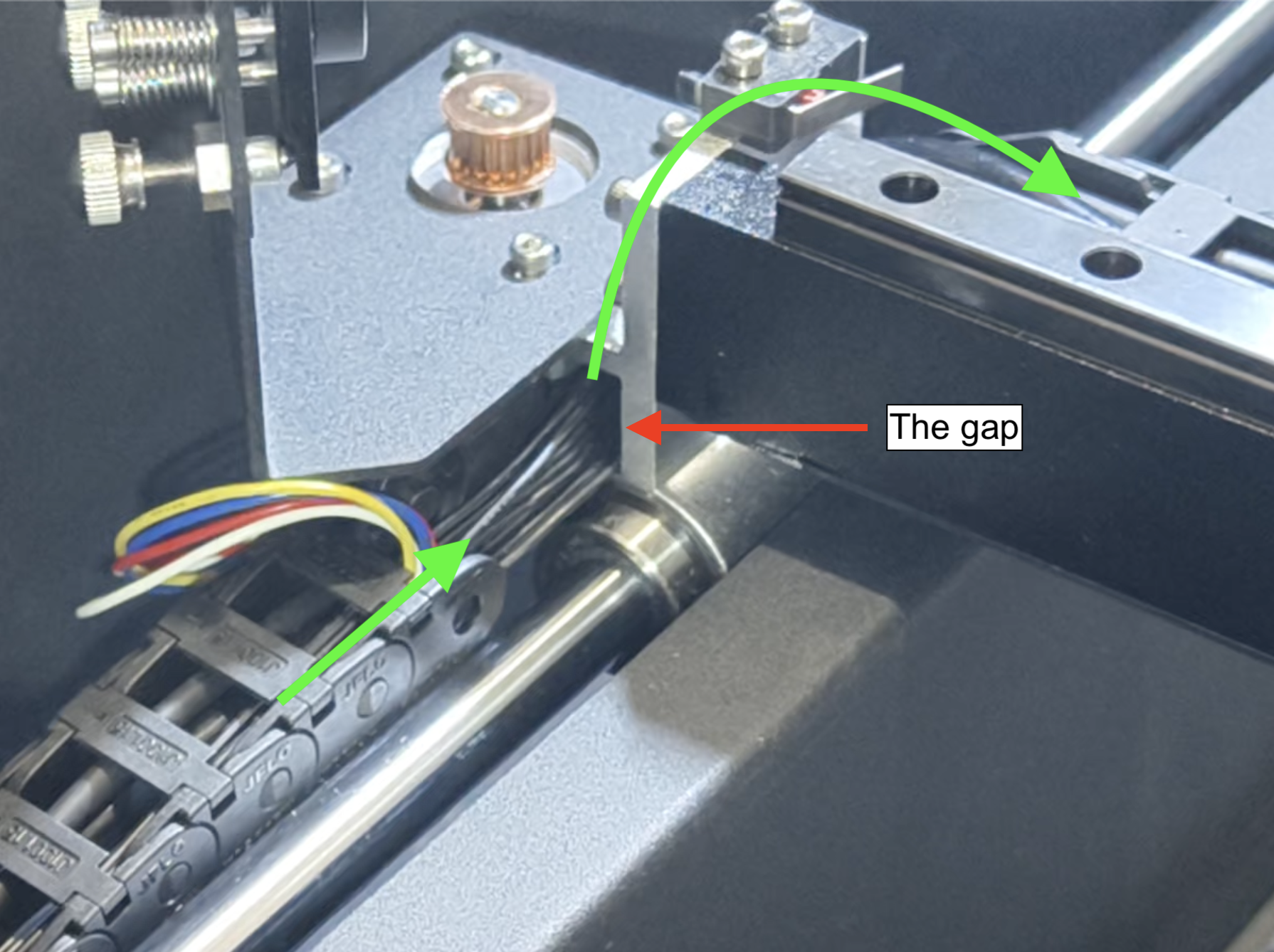

Før den nye motors stik ud mod vandpumpesiden.

Trin 16

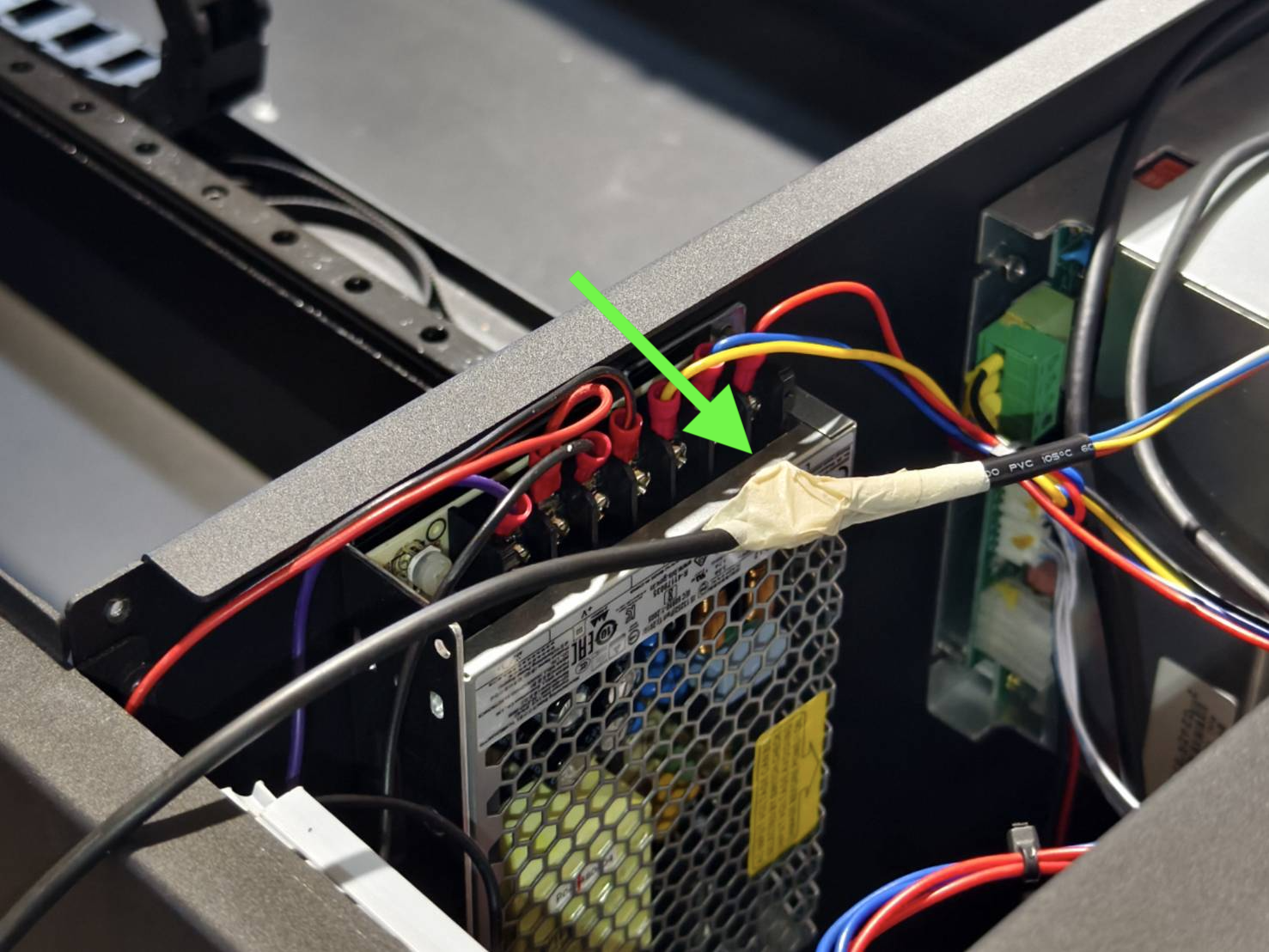

Forbind det gamle kabel med den nye motors stik ved hjælp af tape.
Test forbindelsens styrke for at sikre, at den er tilstrækkelig stærk.

Trin 17

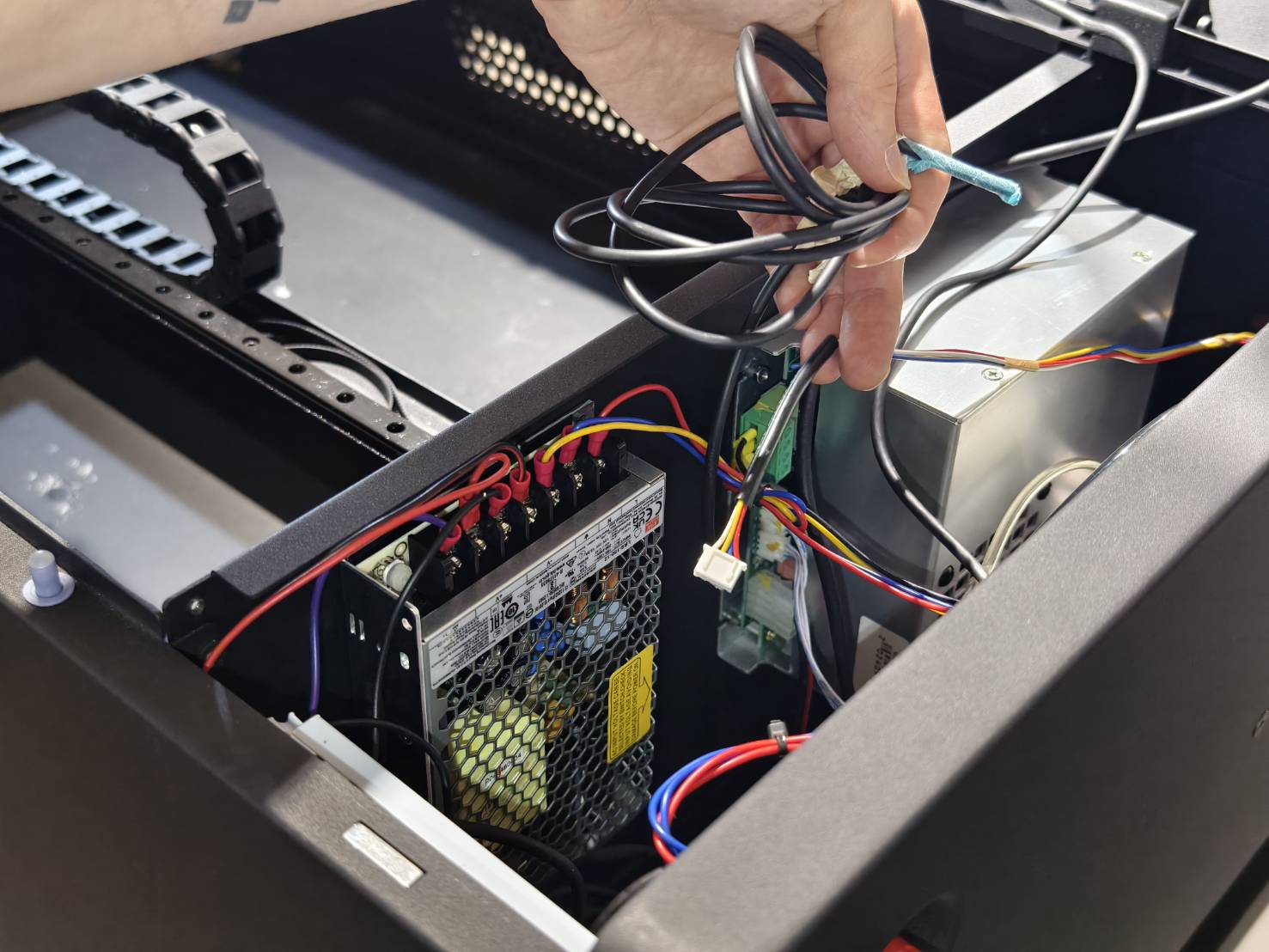

Træk resten af kablet til maskinens bagside, og lad en passende længde ligge på bunden som vist i videoen.

Trin 18

Genmonter kabelkæden.
Bemærk, at kabelkæden skal vende nedad, så hvert leds åbning peger nedad.

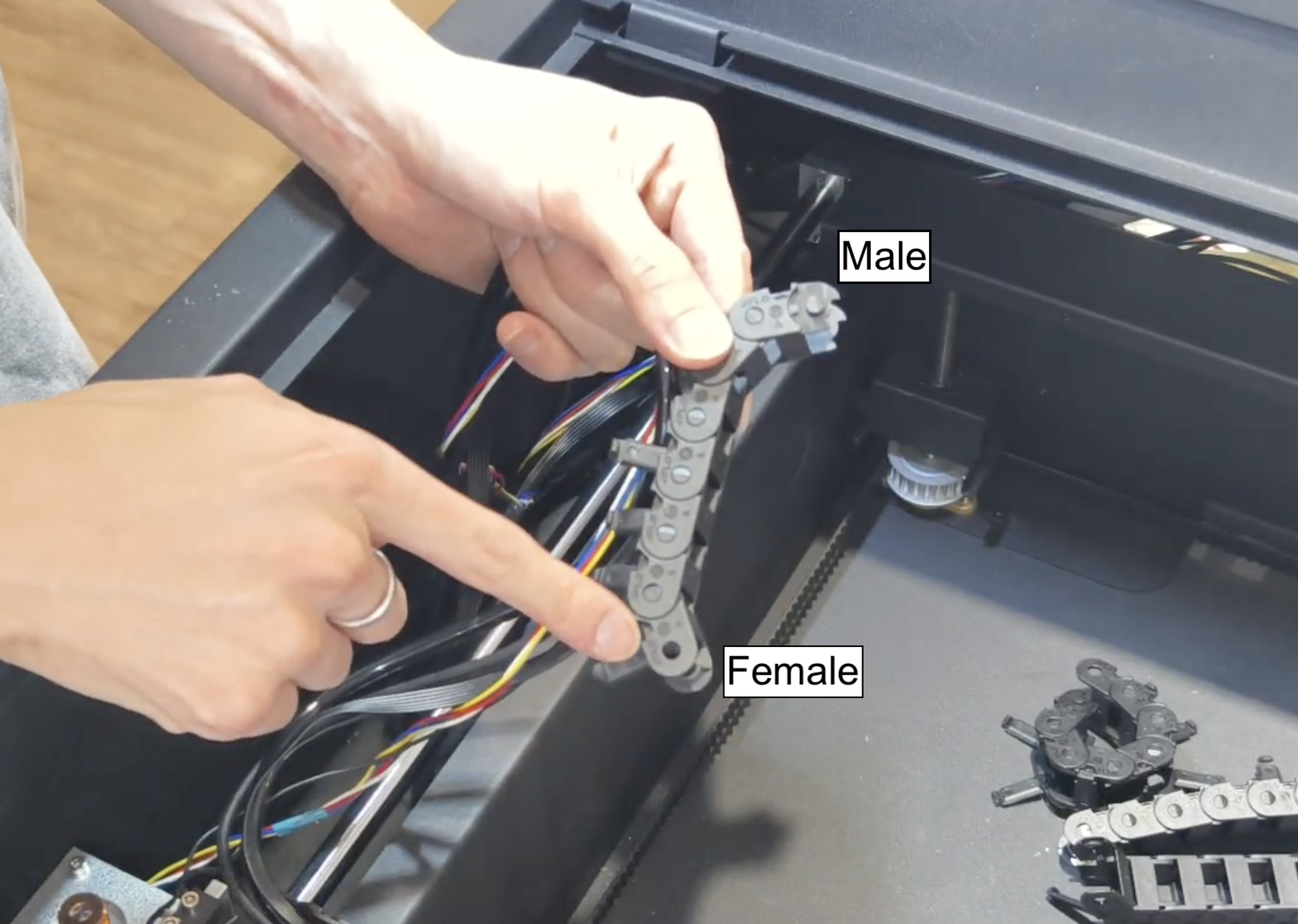

Kæden har også en bestemt retning, hvor hanstikket skal vende mod maskinens bagside, og hunstikket mod forsiden.
