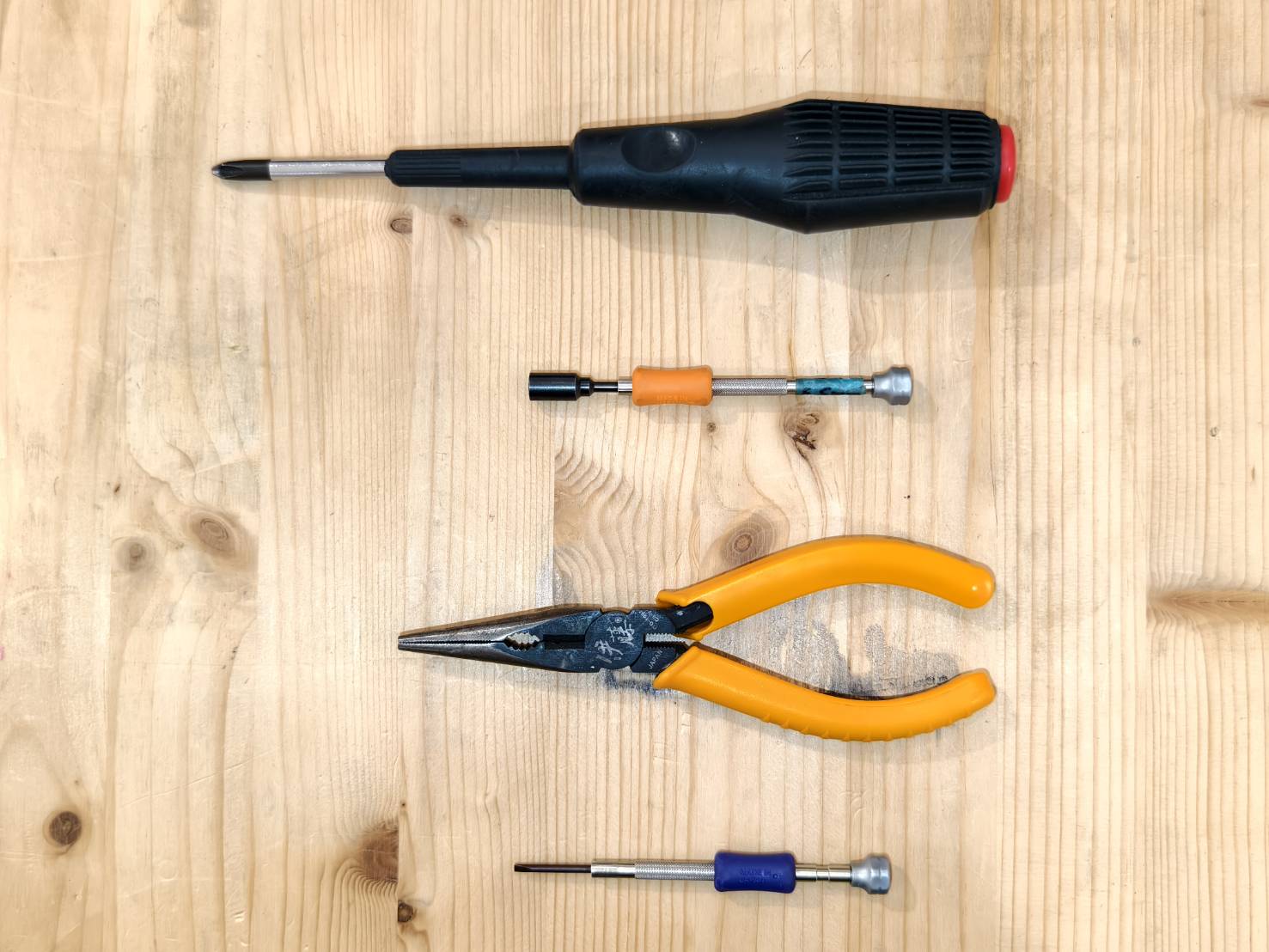

Værktøjer

1	Stjerneskruetrækker
2	5.5mm Topnøgle/Skruenøgle (Lille)
3	Bidetang
4	Flad skruetrækker (Lille)
5	Lommelygte (Valgfrit)

Trin 1

Sluk for maskinen og fjern strømkablet.

Trin 2

Brug en skruetrækker til at løsne skruerne på maskinens bagside, hvorefter bagpanelet kan åbnes.

Trin 3

Afmonter kablerne fra laserrøret og laserens strømforsyning.
Før laserens strømforsyningskabel gennem hullet.
Luk bagpanelet

Trin 4

Åbn sidedækslet for at se maskinens indre.

Brug en stjerneskruetrækker til at åbne dækslet.

Trin 5

Frakobl kablerne.

Trin 6

Brug en 5,5 mm topnøgle eller skruenøgle til at fjerne de to møtrikker. Gem møtrikkerne til senere brug.

Trin 7

Løsn den øverste højre møtrik. Denne skrue behøver ikke at blive fjernet helt.

Trin 8

Træk strømforsyningen ud og læg den til side.

Trin 9

Løsn den nederste højre møtrik. Denne skrue behøver ikke at blive fjernet helt.

Trin 10

Efter at have løsnet den sidste møtrik, skulle strømforsyningen kunne fjernes. Opbevar strømforsyningen sikkert til senere genmontering.

Trin 11

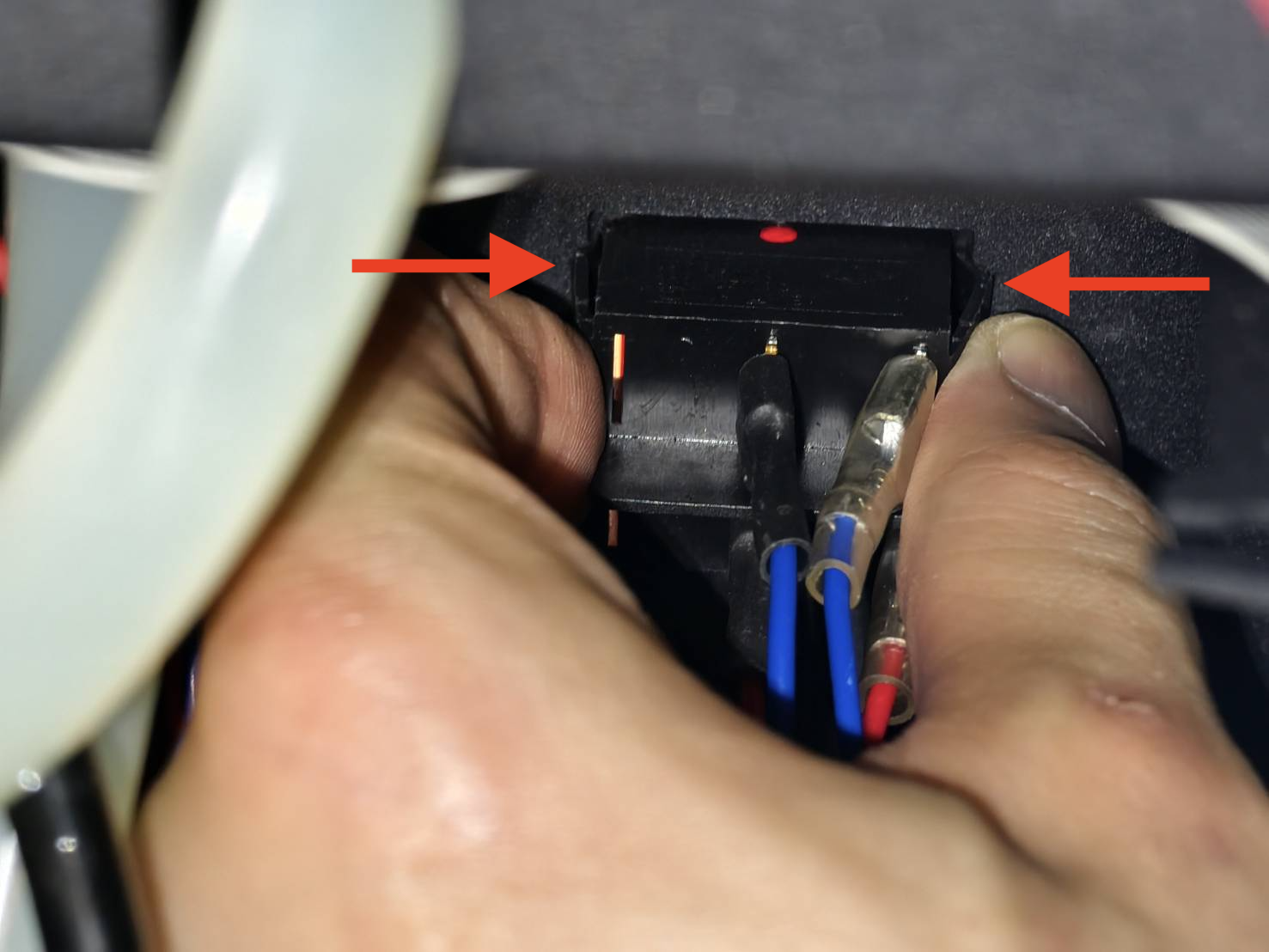

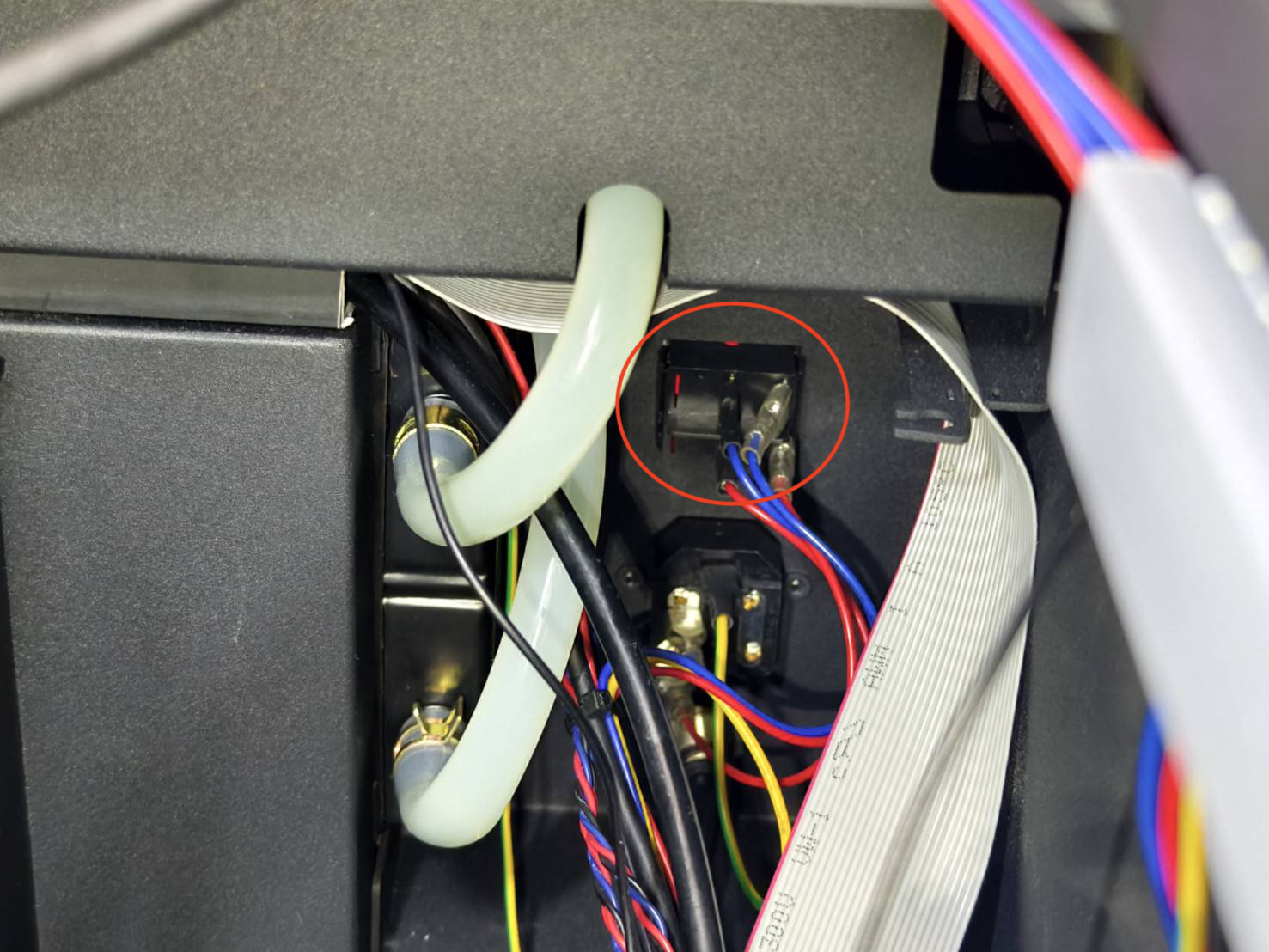

Find vippekontaktens bagside inde i maskinen.

Prøv at skubbe kontakten lidt ud. Klem på kontaktens sider med fingrene; derefter kan kontakten skubbes og rystes løs.

Trin 12

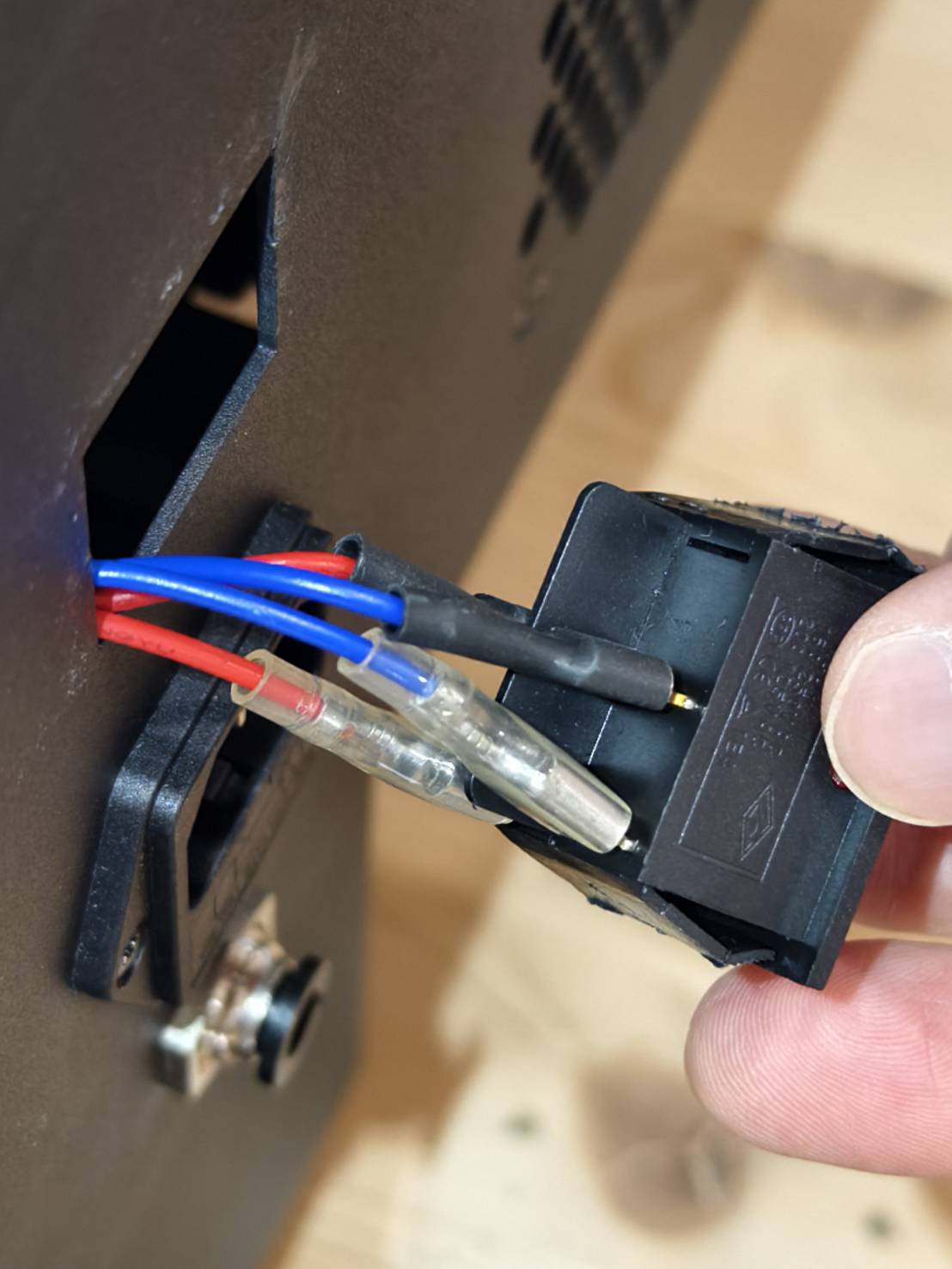

Mens du skubber kontakten ud med den ene hånd, skal du bruge en fladhovedet skruetrækker med den anden hånd til at lirke den ud.

Trin 13

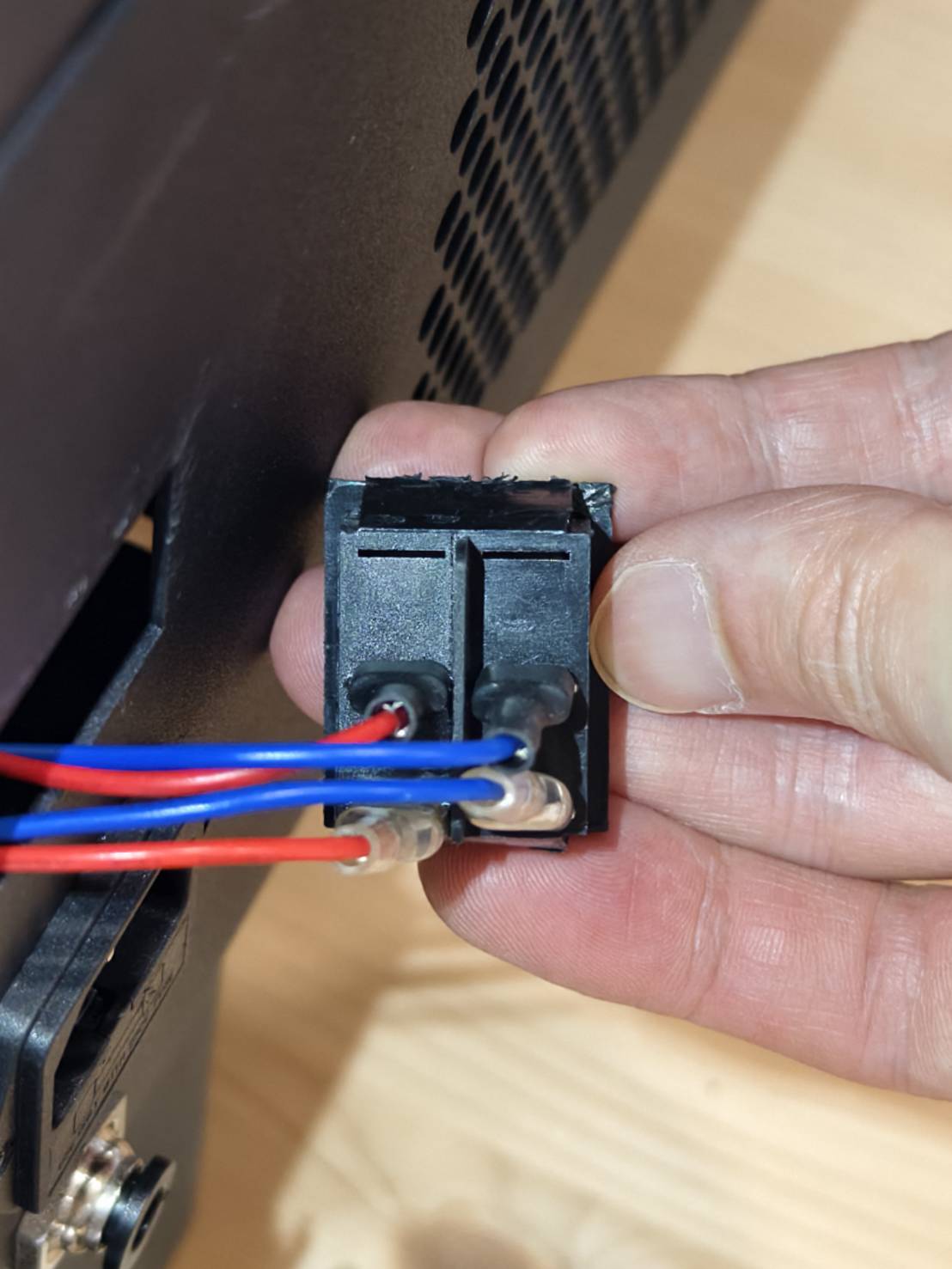

Tag billeder for at dokumentere placeringen af hver ledning.

Trin 14

Fjern ledningerne fra kontakten.

Trin 15

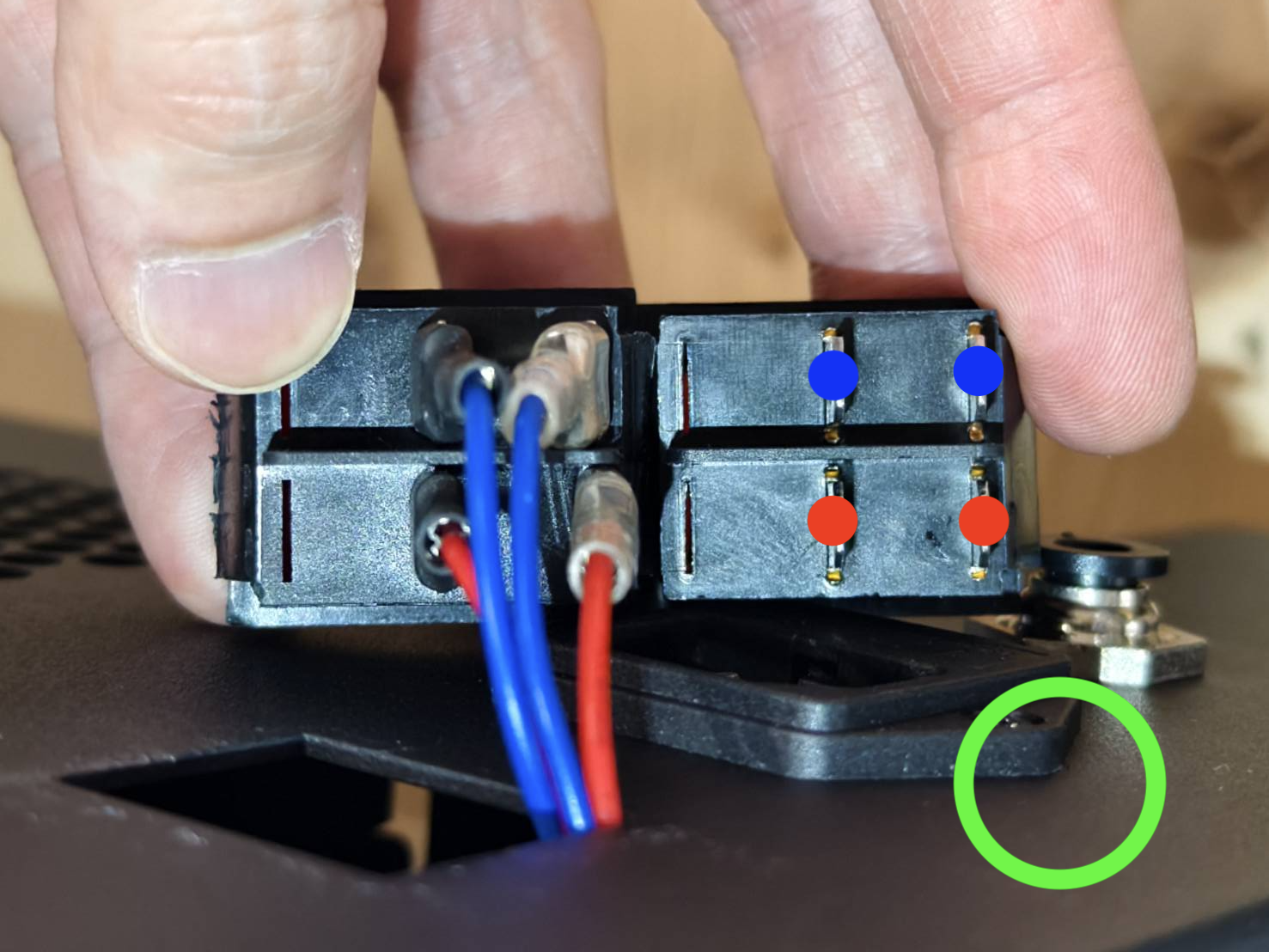

Tilslut ledningerne til den nye kontakt.
Sørg for, at ledningerne er tilsluttet de korrekte positioner, som vist på billedet nedenfor, eller se de billeder, du tog i Trin 13.

Trin 16

Skub kontakten ind i hullet.

Trin 17

Hæng laserens strømforsyning tilbage på boltene.

Trin 18

Spænd møtrikkerne i øverste højre og nederste højre hjørne.

Trin 19

Genmonter møtrikken i nederste venstre hjørne.

Trin 20

Genmonter møtrikken i øverste venstre hjørne.
Hvis du har svært ved at montere denne møtrik, kan du prøve at stramme den med en tang.
Hvis den ikke kan strammes eller fastgøres, kan denne møtrik udelades eller blot hænges på bolten.

Trin 21

Tilslut kablerne igen.
Sørg for, at spændingen er indstillet korrekt til din lokale strømforsyning.
(Hvis du er i tvivl, kan du tjekke Wikipedia)

115V 230V
Luk sidedækslet og spænd skruen.

Trin 22

Træk kablet fra den nye strømforsyning ud gennem hullet og før det om til bagsiden af dækslet.
Gentilslut kablerne til laserrøret og laser-strømforsyningen.
Luk bagdækslet og spænd skruen.
