Beambox II - Udskiftning af kamerakabel

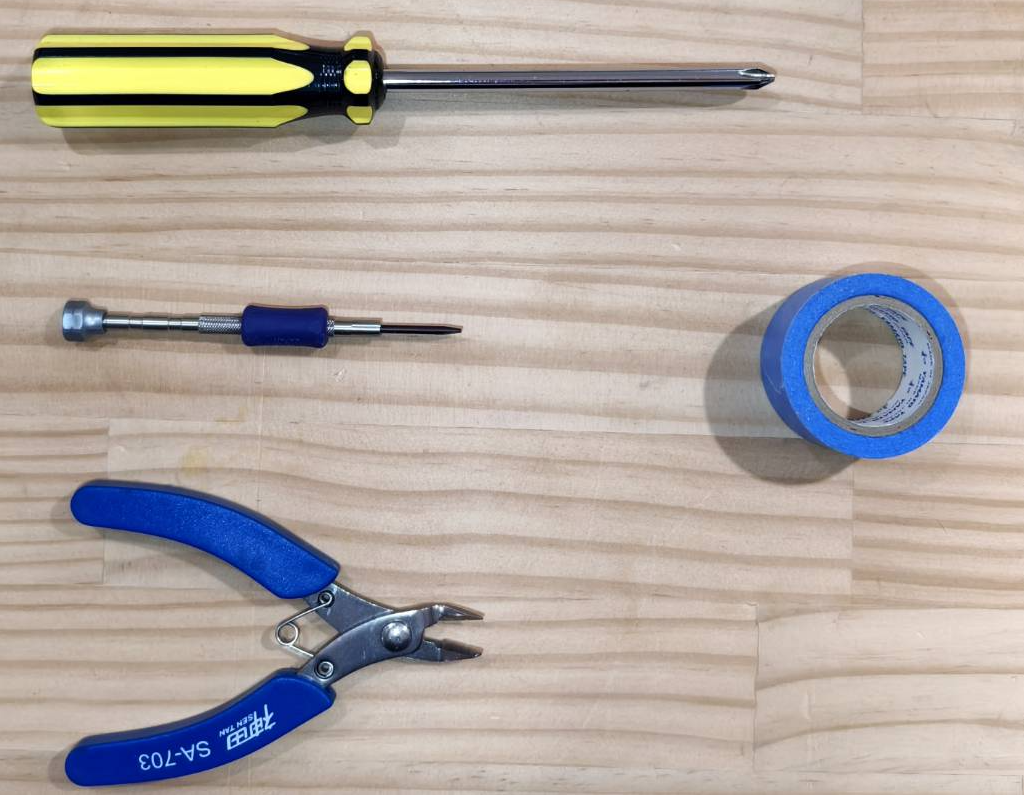

Værktøjer

Trin 1

Åbn sidepanelet for at se maskinens indre.

• Brug en stjerneskruetrækker til at åbne panelet.



Trin 2

Frakobl kamerakablet fra laserhovedets side.

Trin 3

Test det nye kamerakabel ved at tilslutte det til kameramodulet på laserhovedets side og USB-A-porten på hovedkortet.

Bemærk:
Hvis der ikke vises noget billede under testen, skal du genstarte maskinen og teste igen.
Hvis der stadig ikke er noget billede efter en genstart, bedes du kontakte kundesupport.

Trin 4

Efter den eksterne test skal du fjerne det nye kamerakabel fra maskinen.

Trin 5

Sluk for maskinen og tag stikket ud af stikkontakten.

Trin 6

Klip kabelbinderen over ved laserhovedets side og træk det gamle kamerakabel ud.

Trin 7

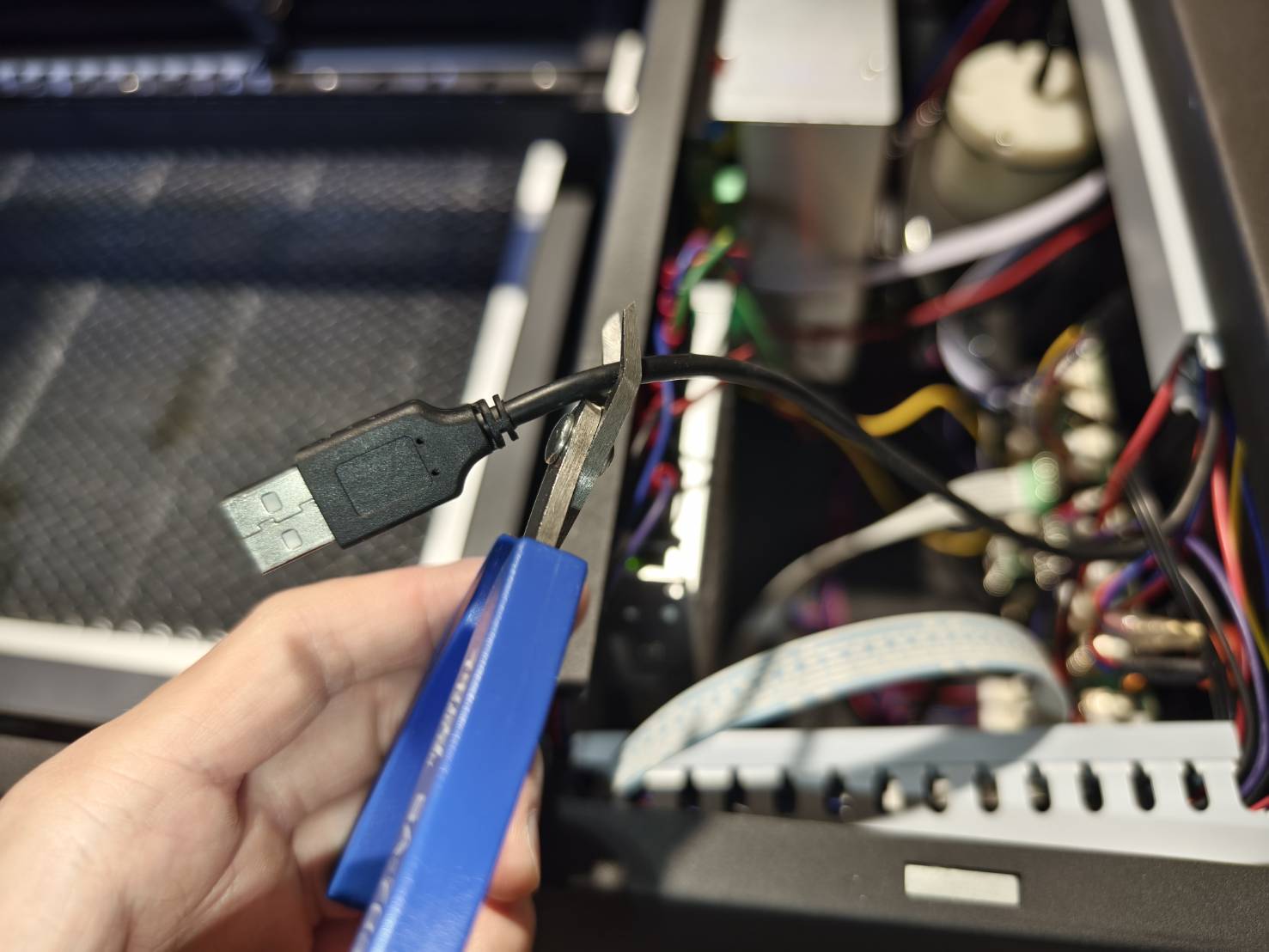

Skær USB-A-stikket af det gamle kamerakabel.

Trin 8

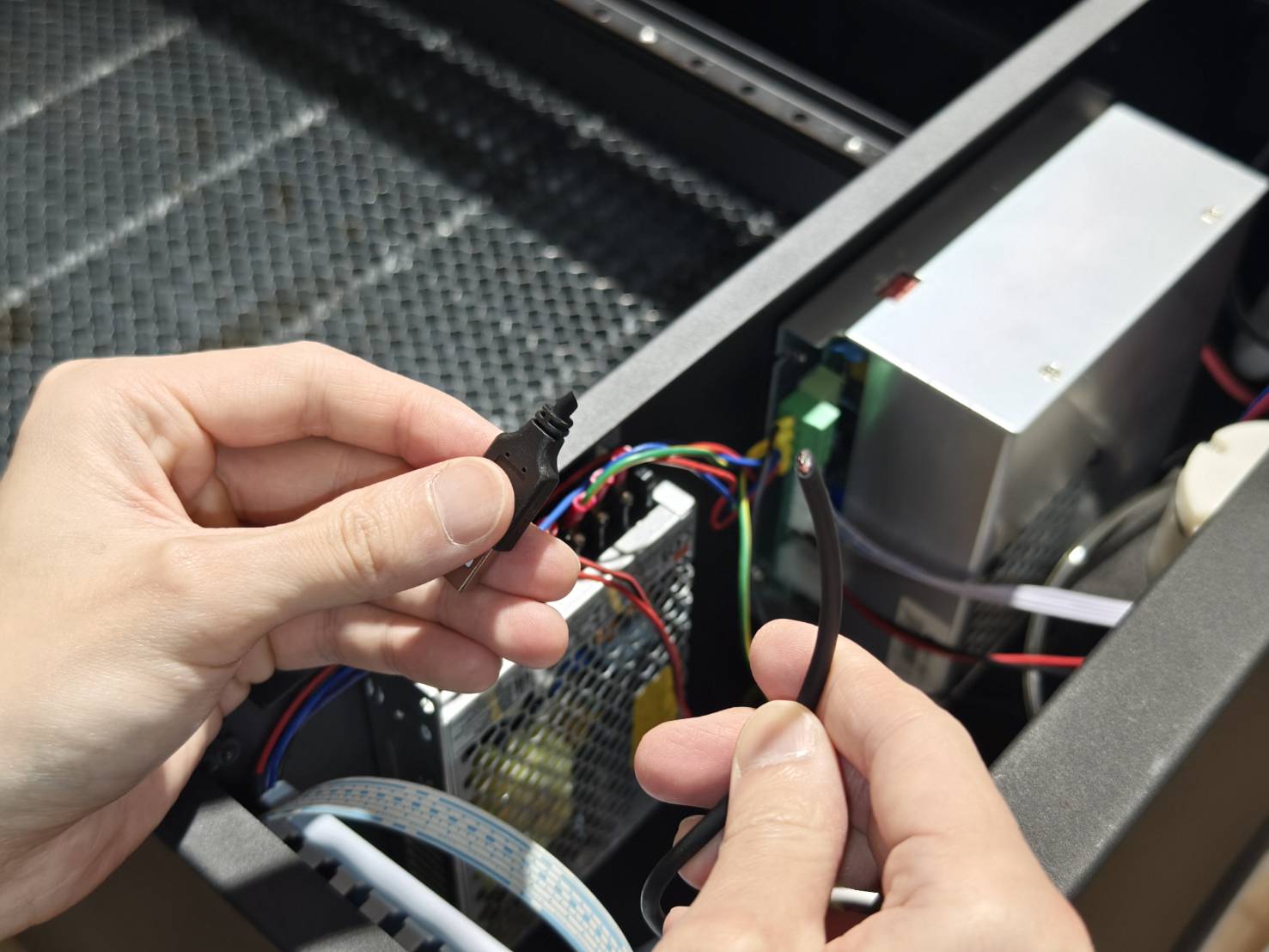

Brug tape til at forbinde det nye kamerakabel med det gamle kamerakabel.
Kontroller forbindelsens styrke for at sikre, at den er tilstrækkelig stærk.

Trin 9

Træk kamerakablet gennem den blå kabelkasse.

Trin 10

• Træk kablet gennem den sorte kabelkasse på bagsiden.


• Efterlad en passende længde, så USB-A-delen kan tilsluttes hovedkortet.


Trin 11

Træk kablet gennem plastikkæden på venstre side (Y-aksen). Plastikkæden kan åbnes med en flad skruetrækker.

Trin 12

Træk kablet gennem plastikkæden i arbejdsområdet (X-aksen).
Plastikkæden kan åbnes med en flad skruetrækker, men lad den første forblive lukket som vist i videoen.

Trin 13

Adskil det nye og det gamle kabel ved at fjerne tapen. Det gamle kabel kan derefter bortskaffes.

Trin 14

Arranger kablet og tilslut det til kameramodulkortet på laserhovedets side.
Tilslut USB-A-kablet til hovedkortet.

Trin 15

Sørg for, at den venstre plastikkæde er lukket.

Trin 16

Luk sidedækslet og spænd skruen.
