Beambox II - Udskiftning af 12V-strømforsyning (12V PSU)

Værktøjer

Trin 1

Sluk for maskinen, og fjern strømkablet.

Trin 2

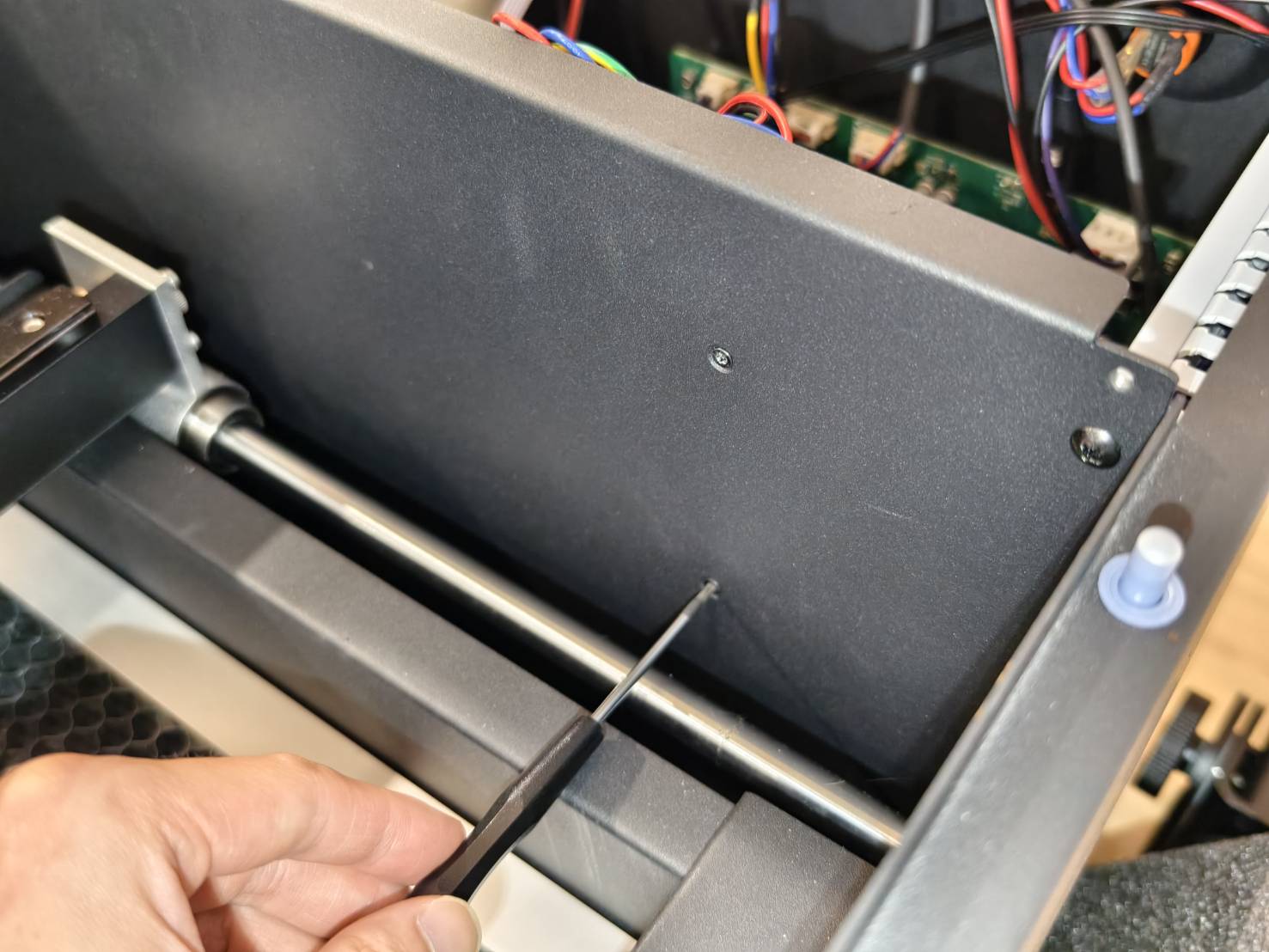

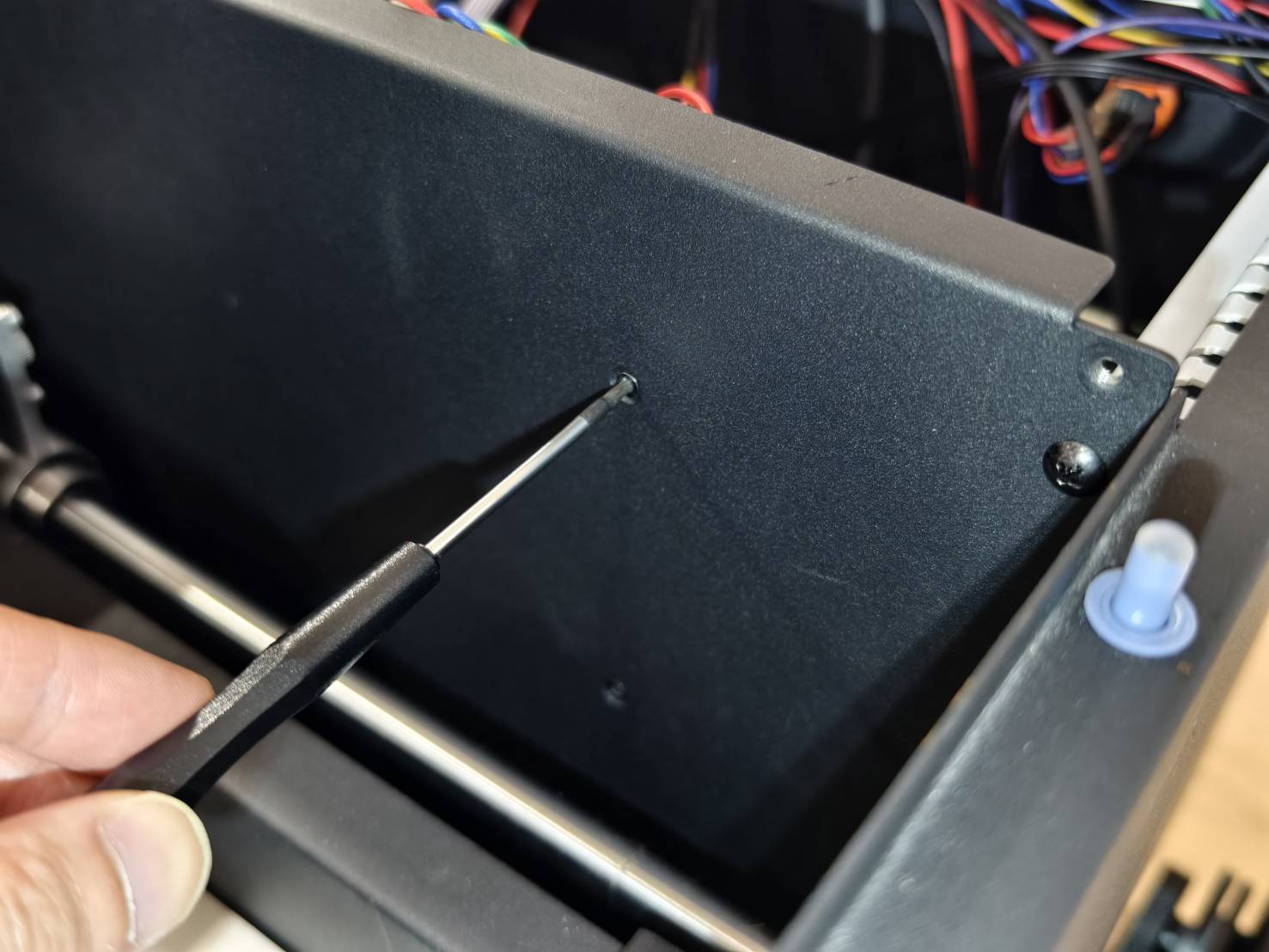

Åbn sidepanelet for at se maskinens indre.

• Brug en stjerneskruetrækker til at åbne panelet.



Trin 3

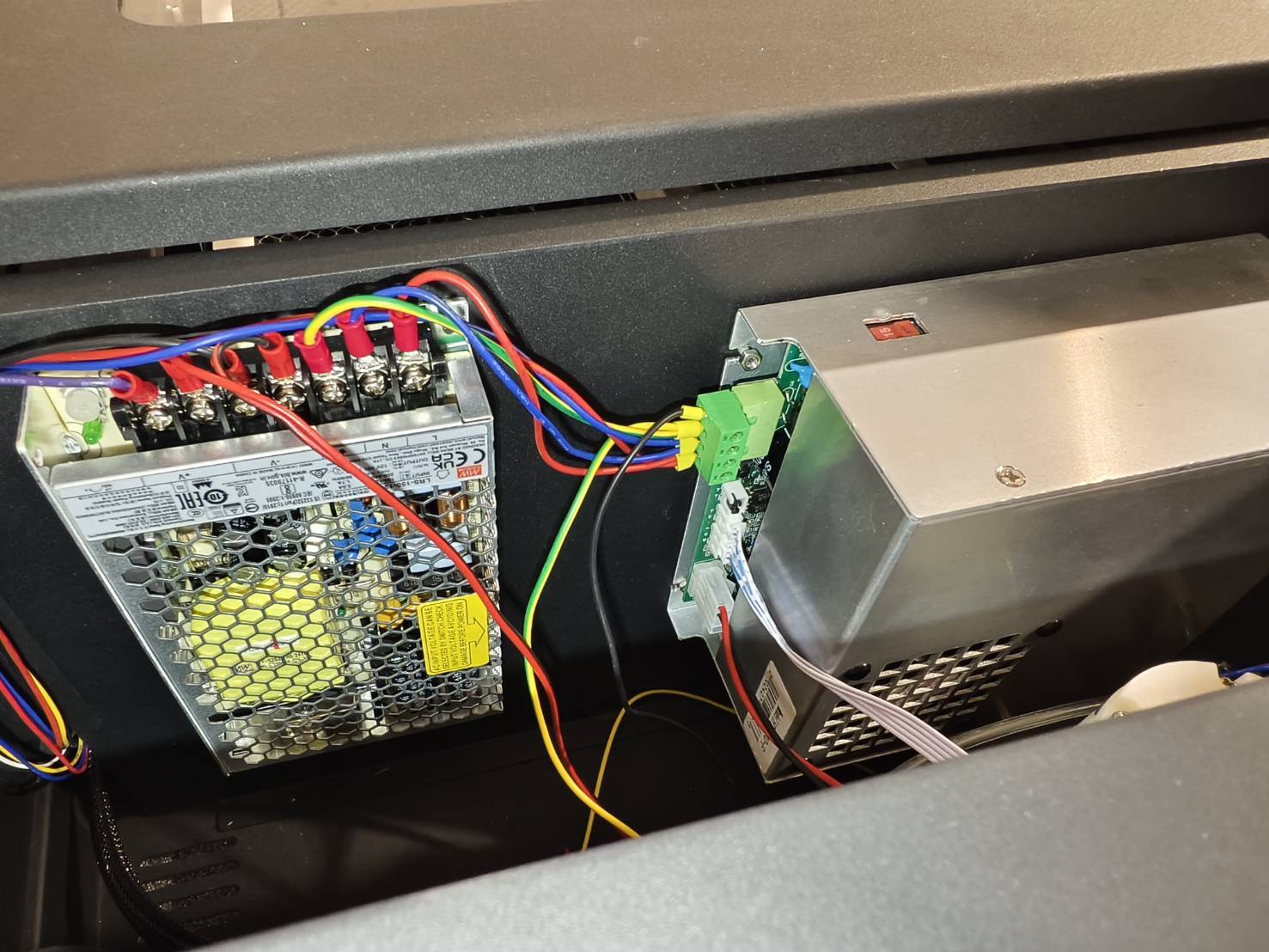

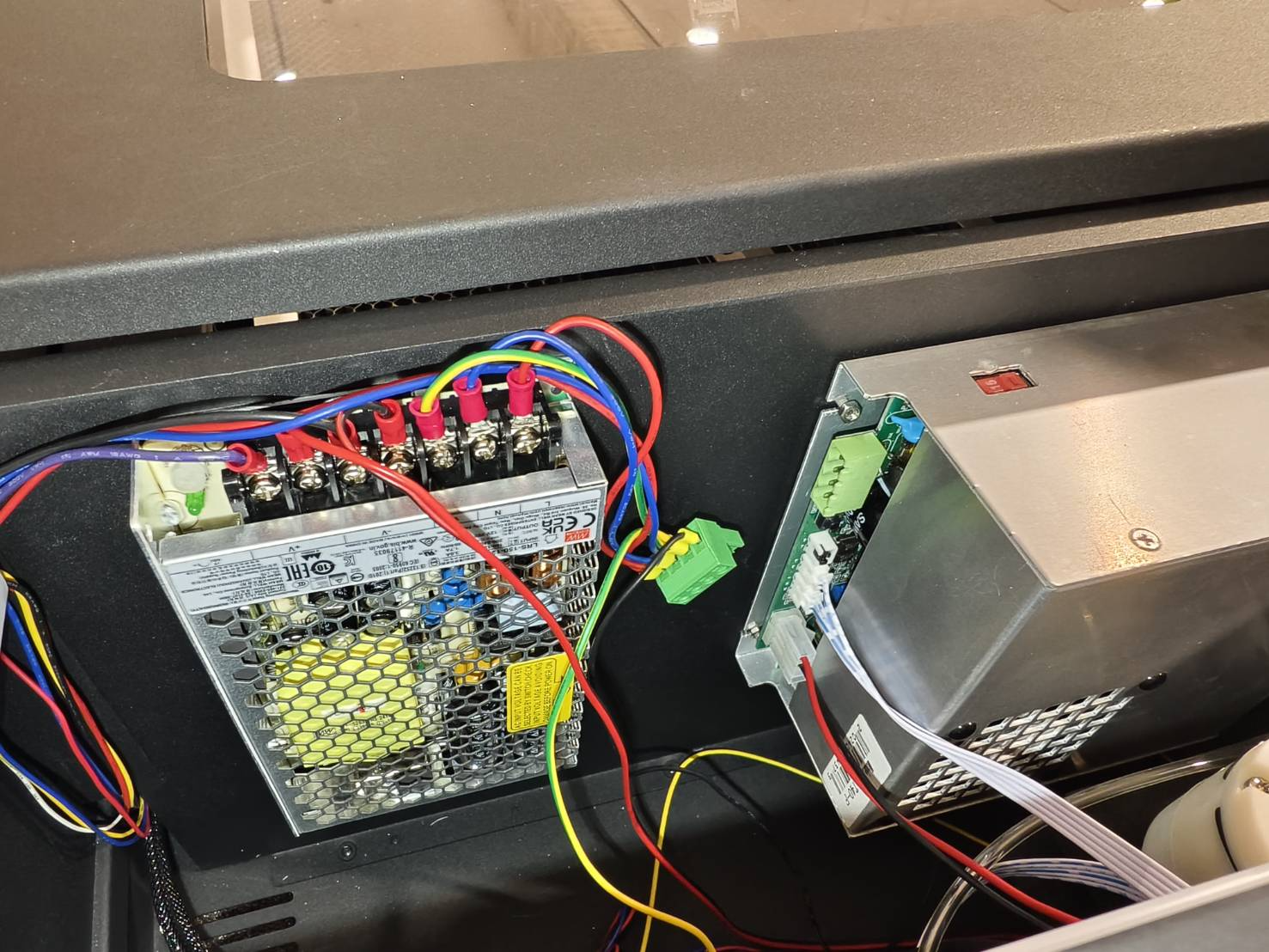

Tag tydelige billeder af hele 12V PSU-ledningsopsætningen.
Formålet er at undgå at glemme ledningernes placering ved installation af den nye enhed.
(Hvis du er i tvivl om kablernes placering, se venligst diagrammet for den seneste opsætning.)

Trin 4

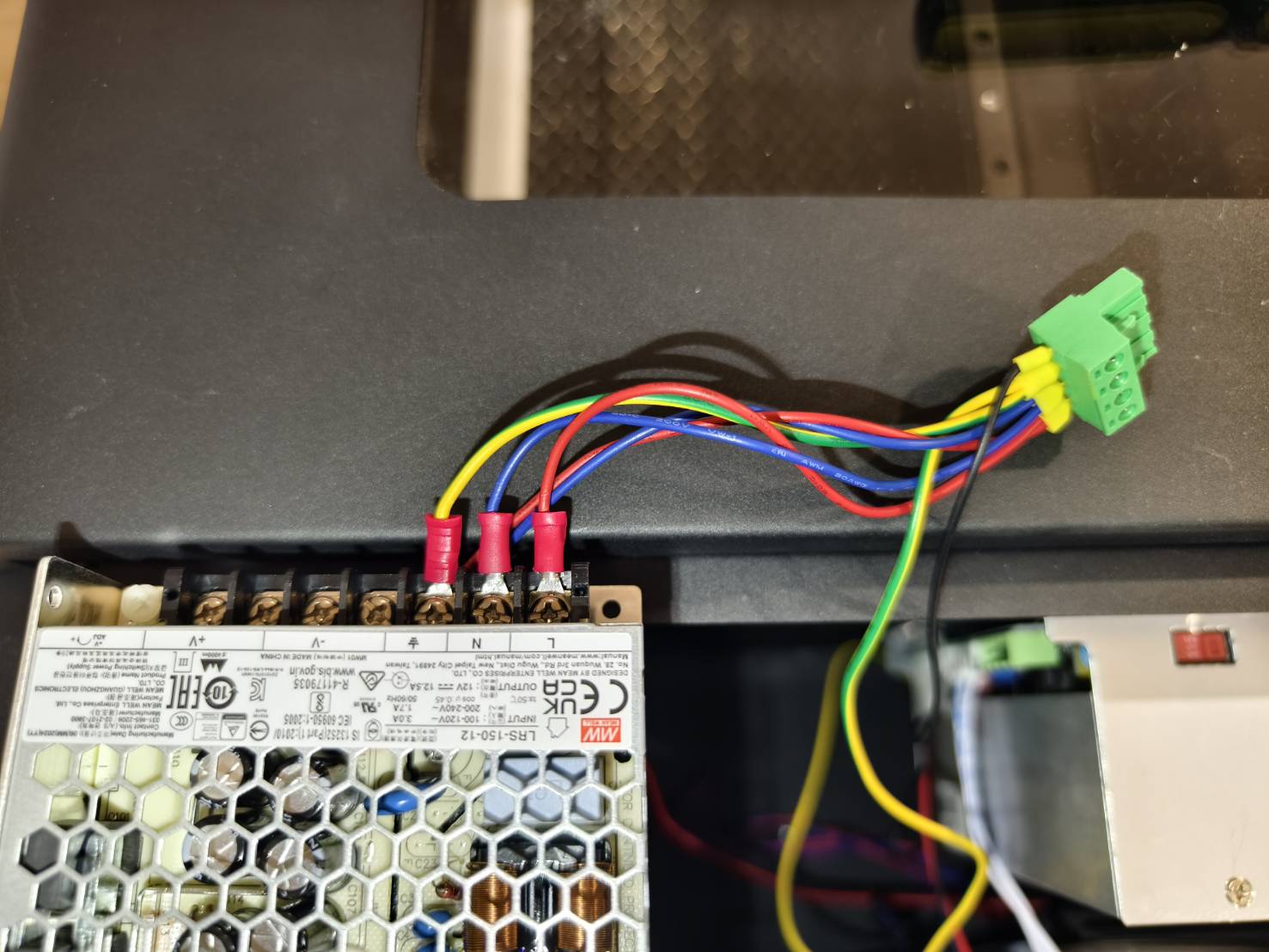

Afbryd kablet fra laserstrømforsyningen.

Trin 5

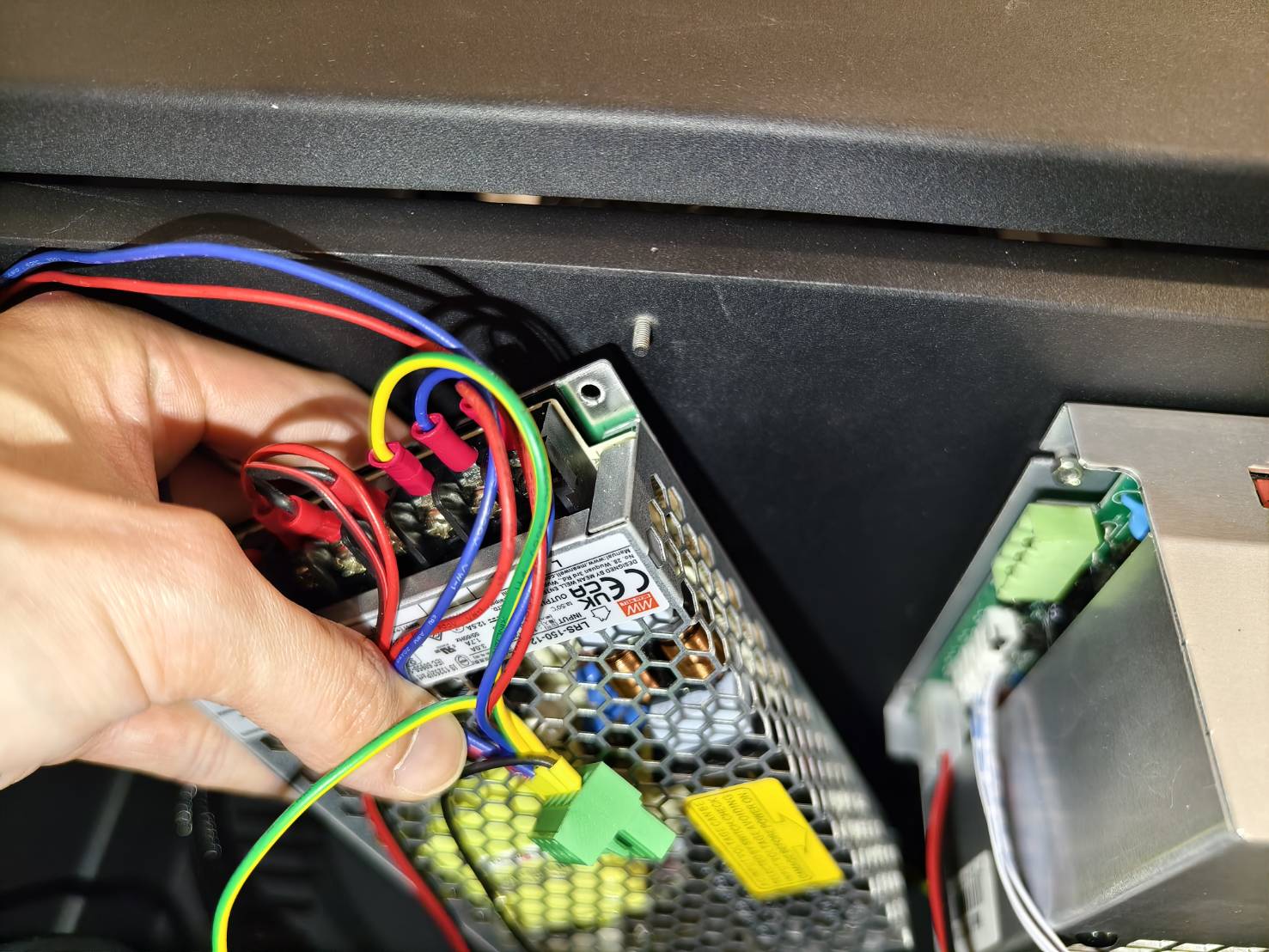

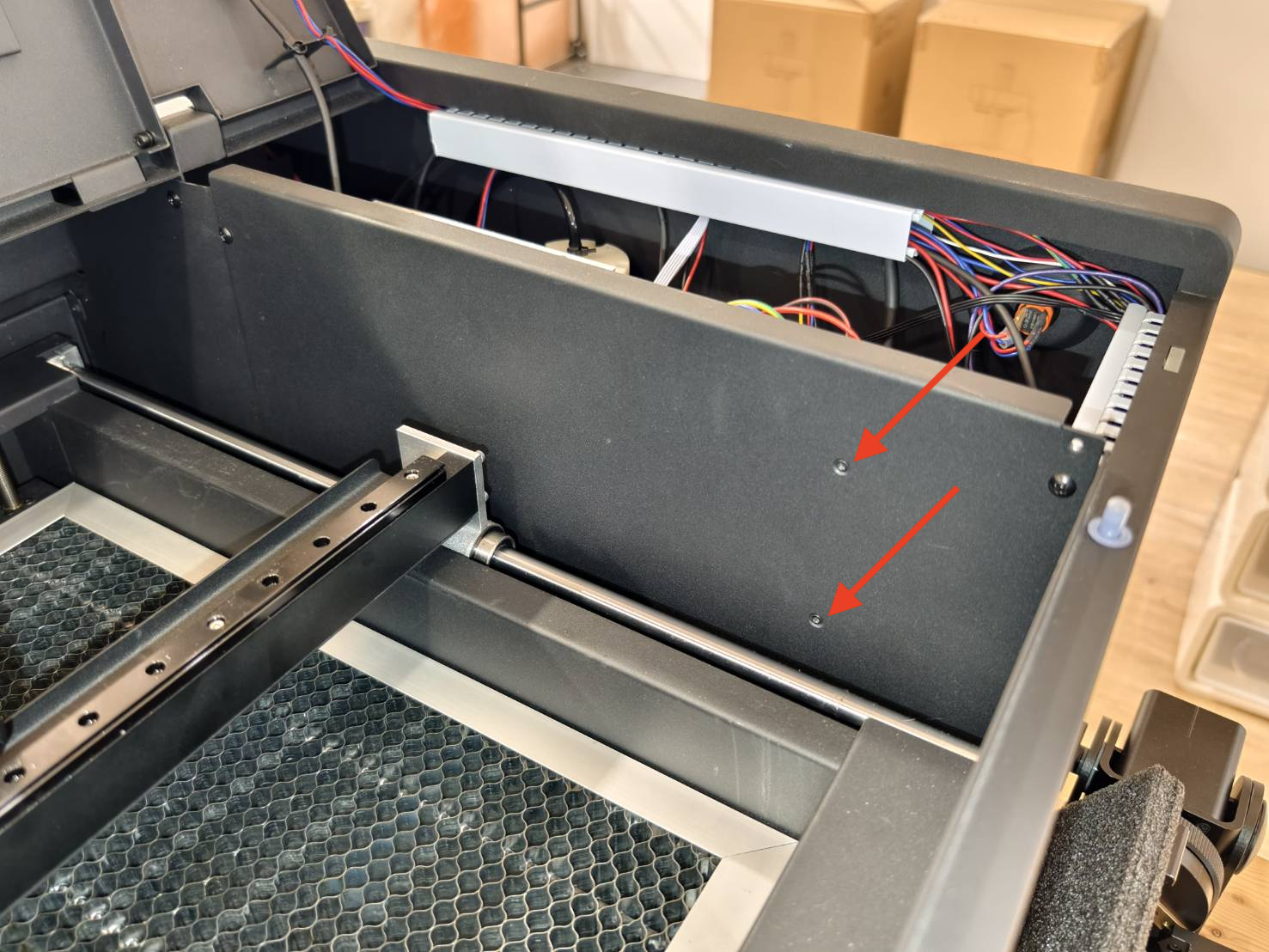

Åbn låget og fjern de to T8-skruer bag på 12V PSU'en.
PSU'en kan derefter afmonteres fra metalpladen.

Trin 6

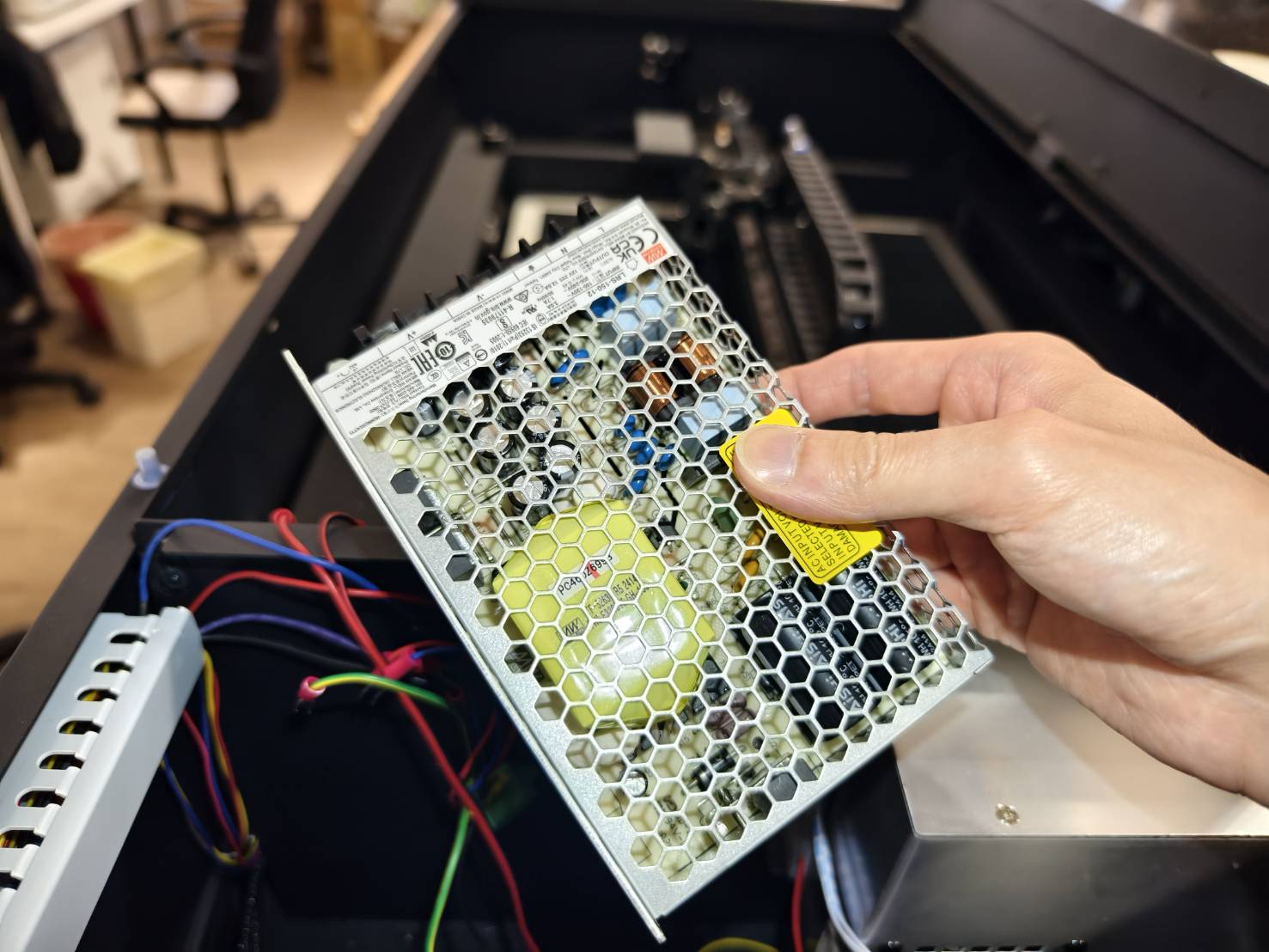

Fjern alle ledningerne på 12V PSU'en, og 12V PSU'en kan fjernes helt fra maskinen.
Du kan igen tage billeder, før du fjerner ledningerne, i tilfælde af at du glemmer, hvor ledningerne skal placeres.
(Skruerne behøver ikke at fjernes. Ledningerne kan trækkes ud, når skruerne er løsnet.)

Trin 7

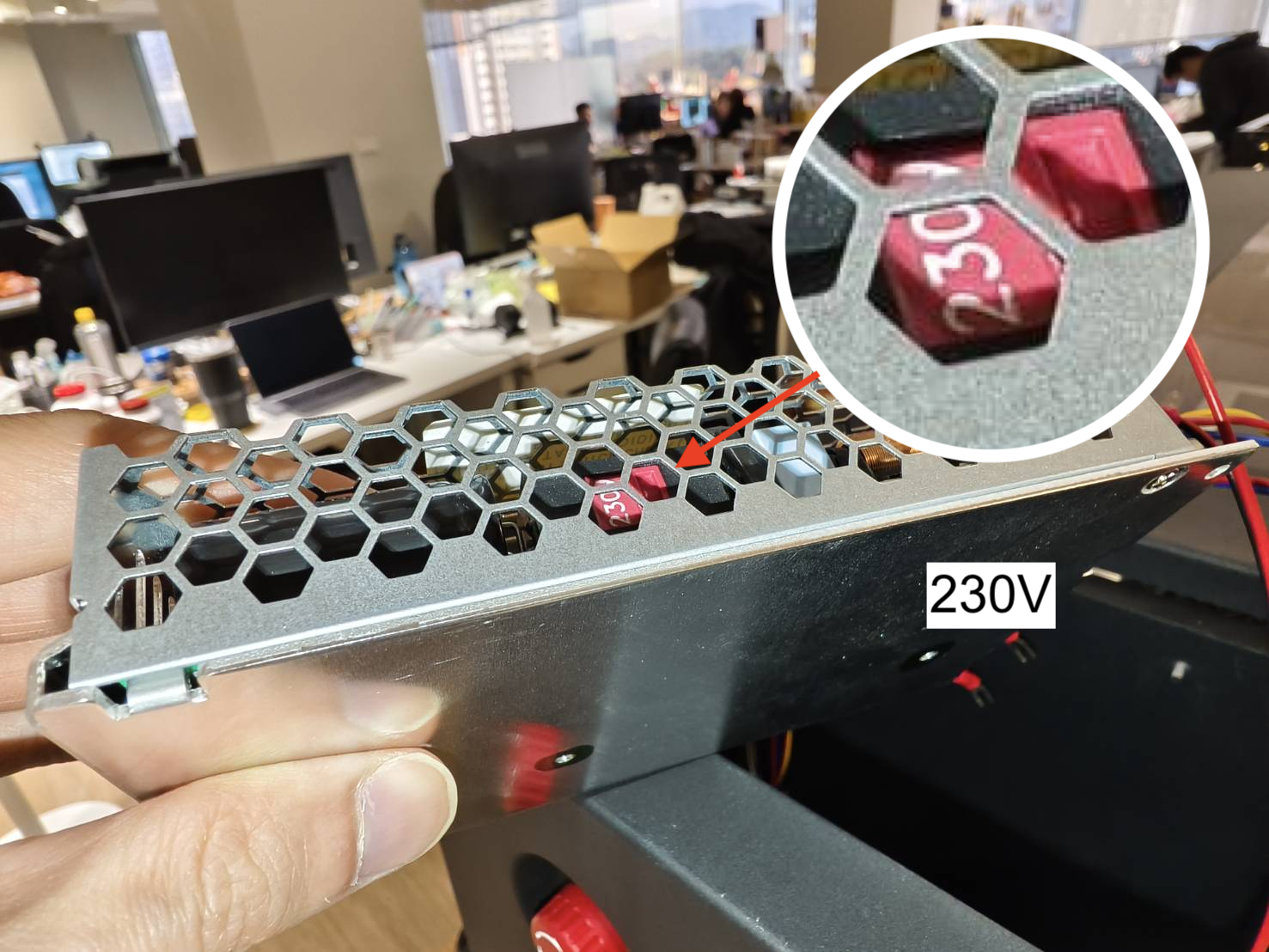

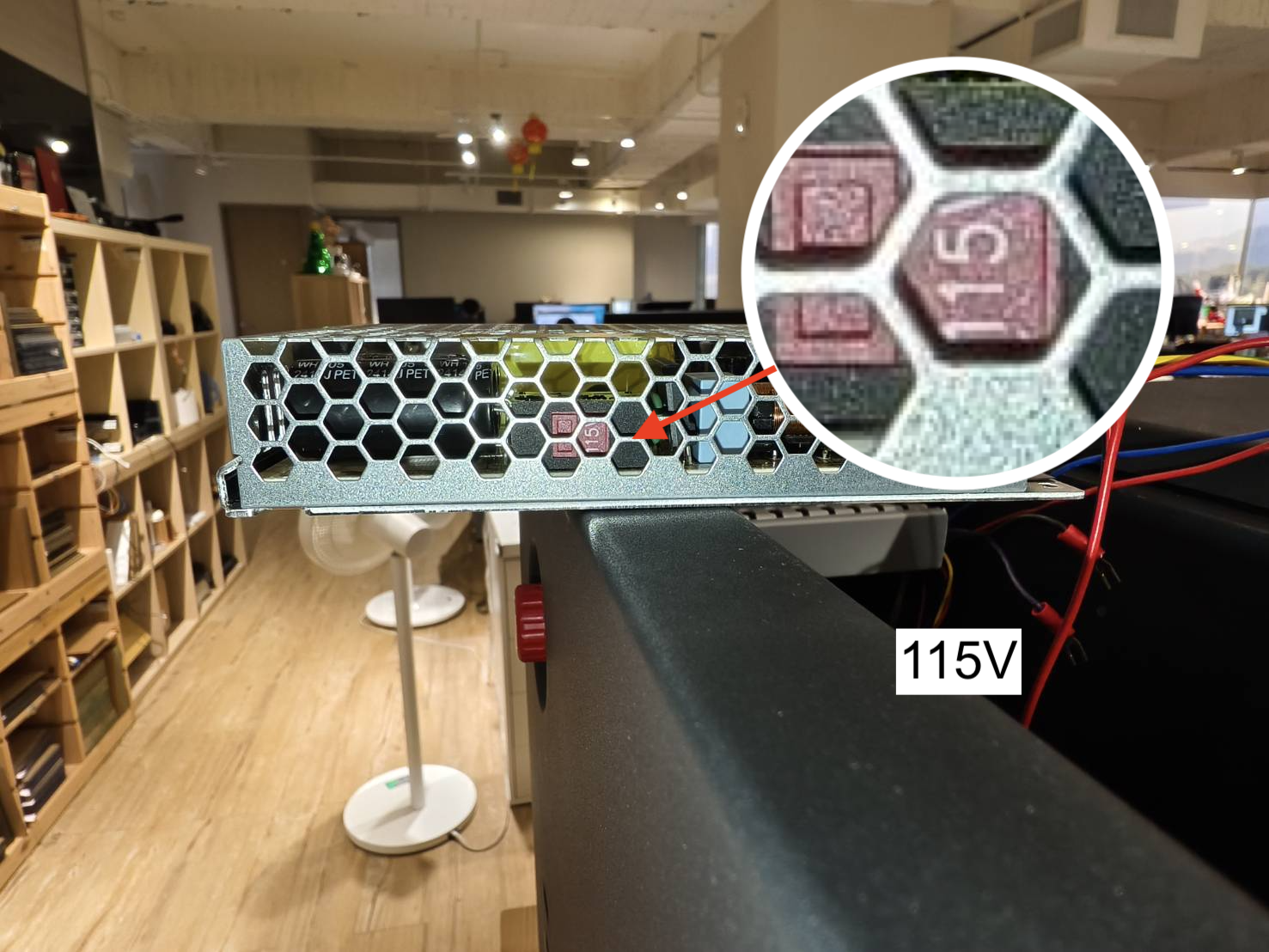

Sørg for, at spændingen på 12V PSU'en er indstillet korrekt til din lokale spændingskilde.
Kontakten sidder på siden af PSU'en. Indstil den venligst til 115V eller 230V i henhold til din lokale spænding.
(Hvis du ikke kender din lokale spænding, kan du se på Wikipedia)

Trin 8

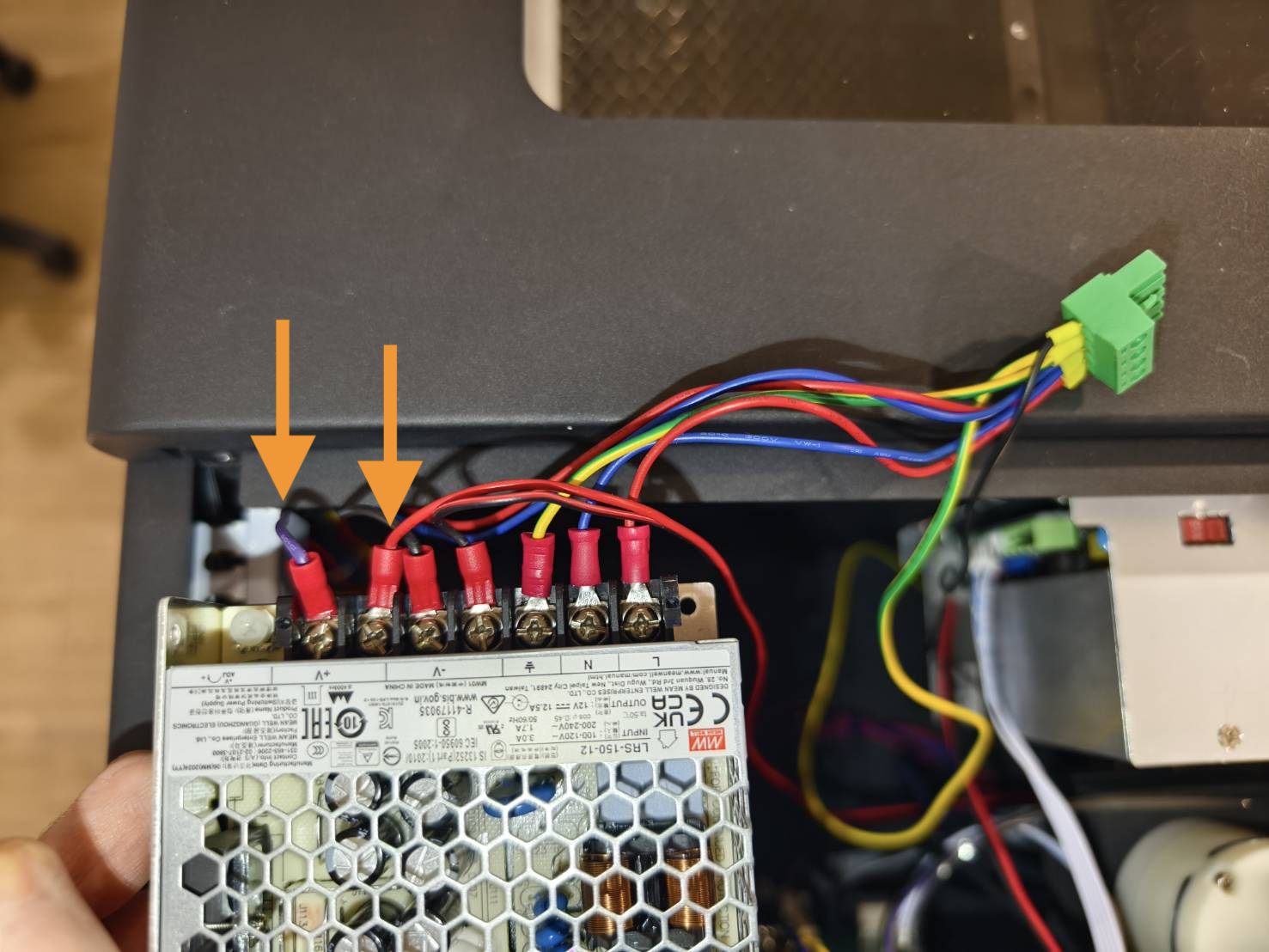

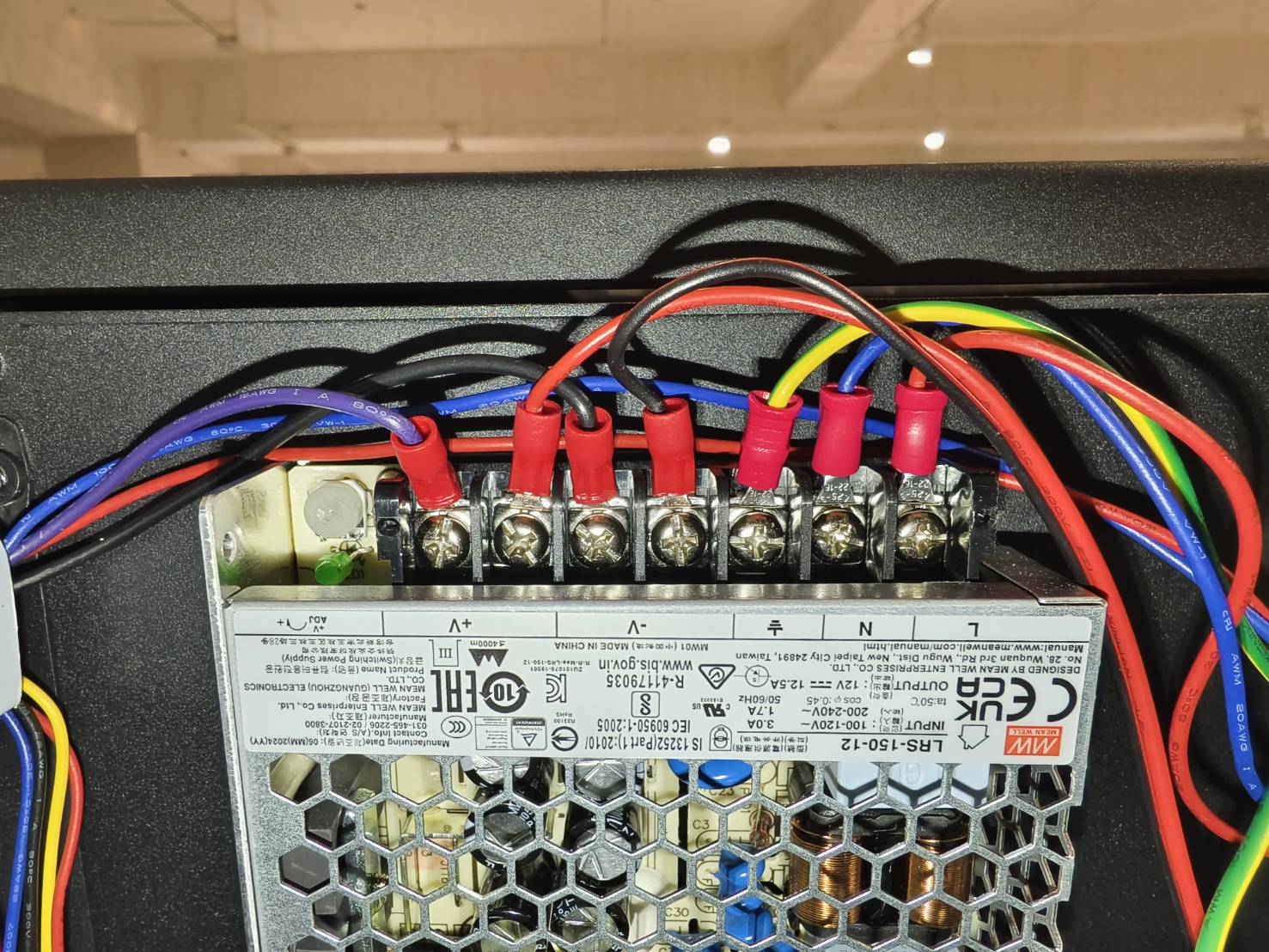

Tilslut alle ledningerne til den nye 12V PSU.

• Sørg for, at ledningerne på det grønne stik forbindes til "L", "N" og "⏚".
  Rød forbindes til "L".
  Blå forbindes til "N".
  Grøn/Gul går til "⏚" (jord)

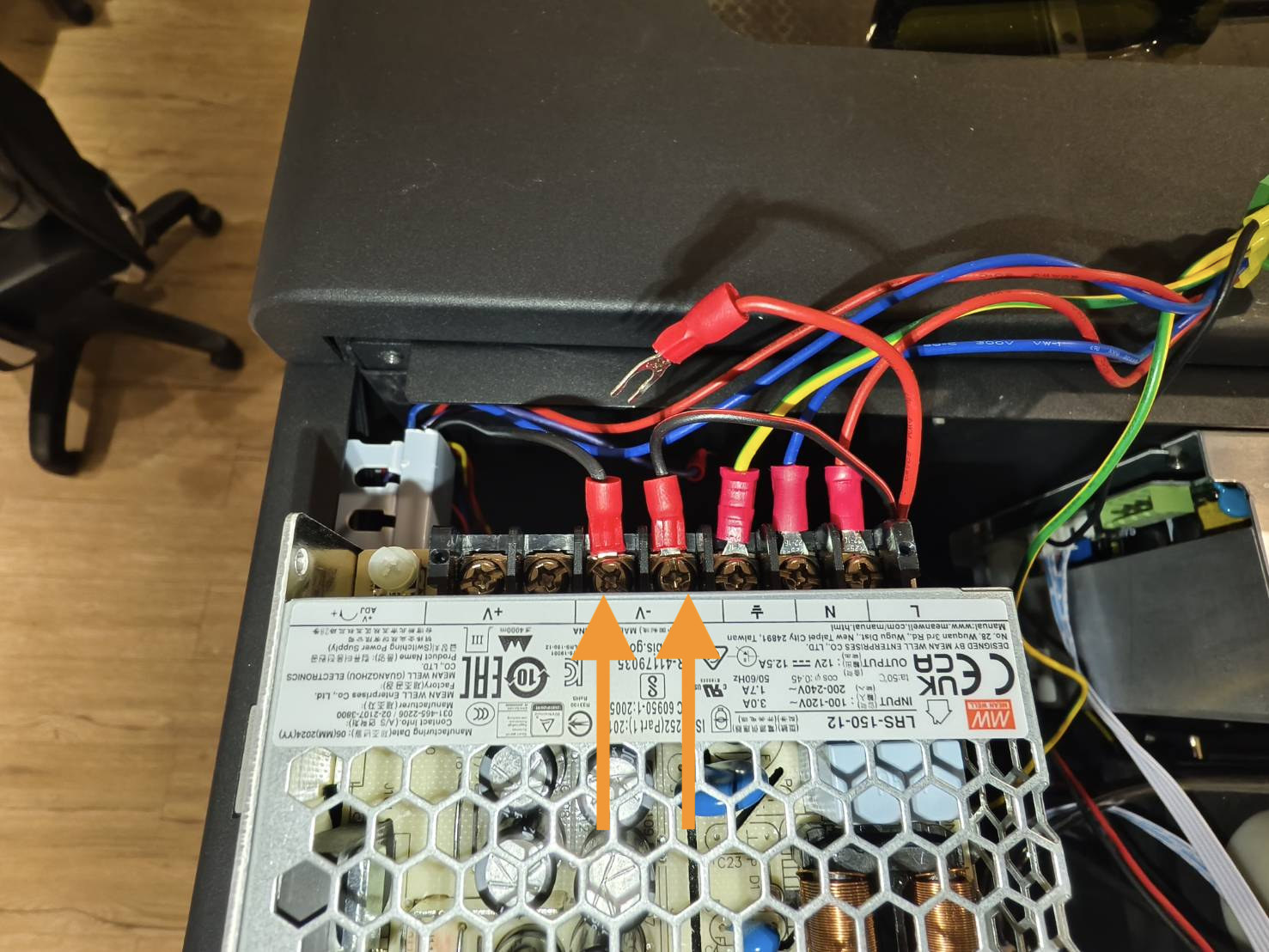

• Den sorte og sort/røde går til "-V".



• Den røde og lilla går til "+V".
  (Sørg for, at denne røde ledning ikke stammer fra det grønne stik.)


Trin 9

Monter 12V-strømforsyningen på beslaget.

Trin 10

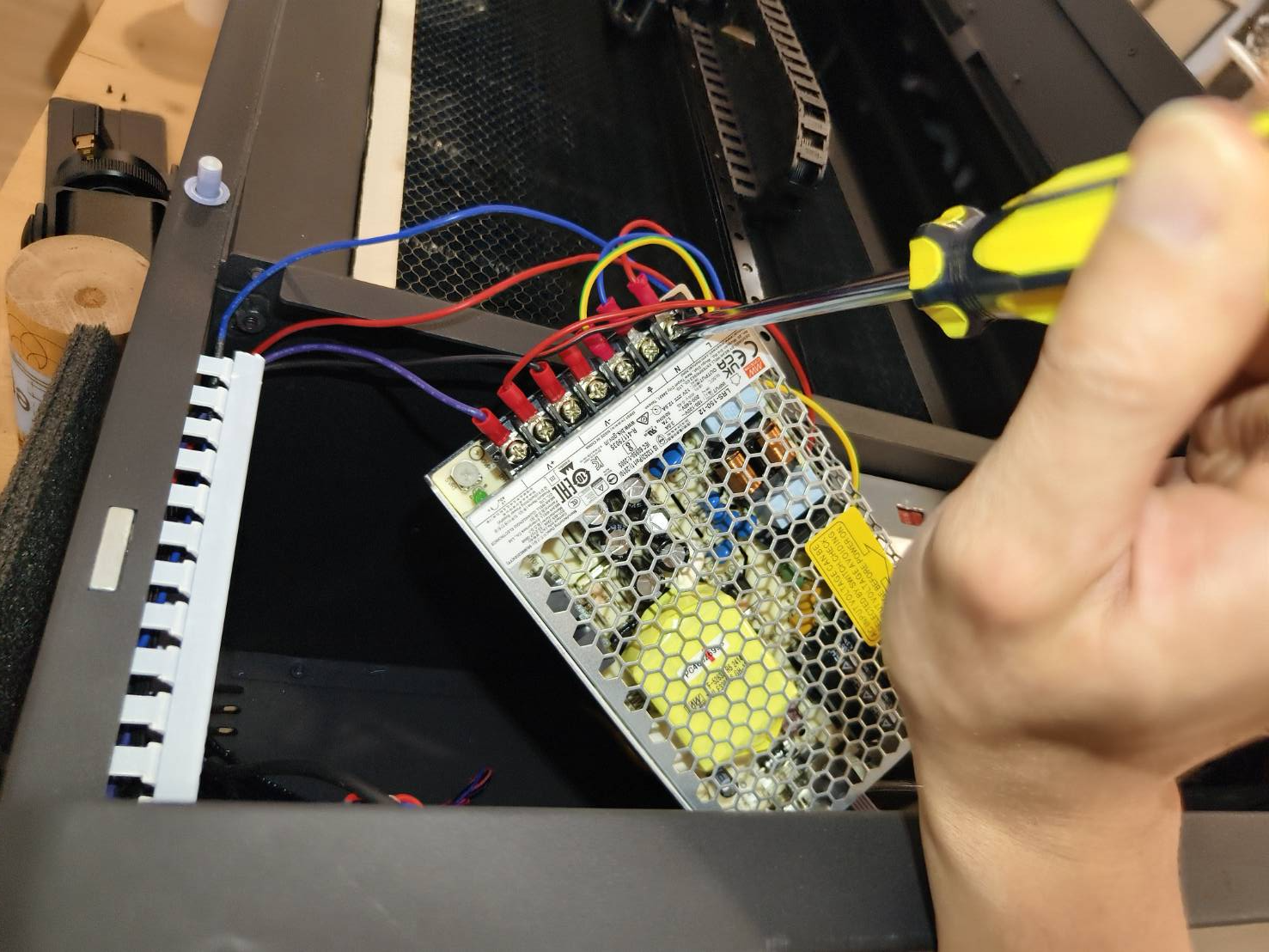

Fastgør T8-skruerne sammen med strømforsyningen.

Trin 11

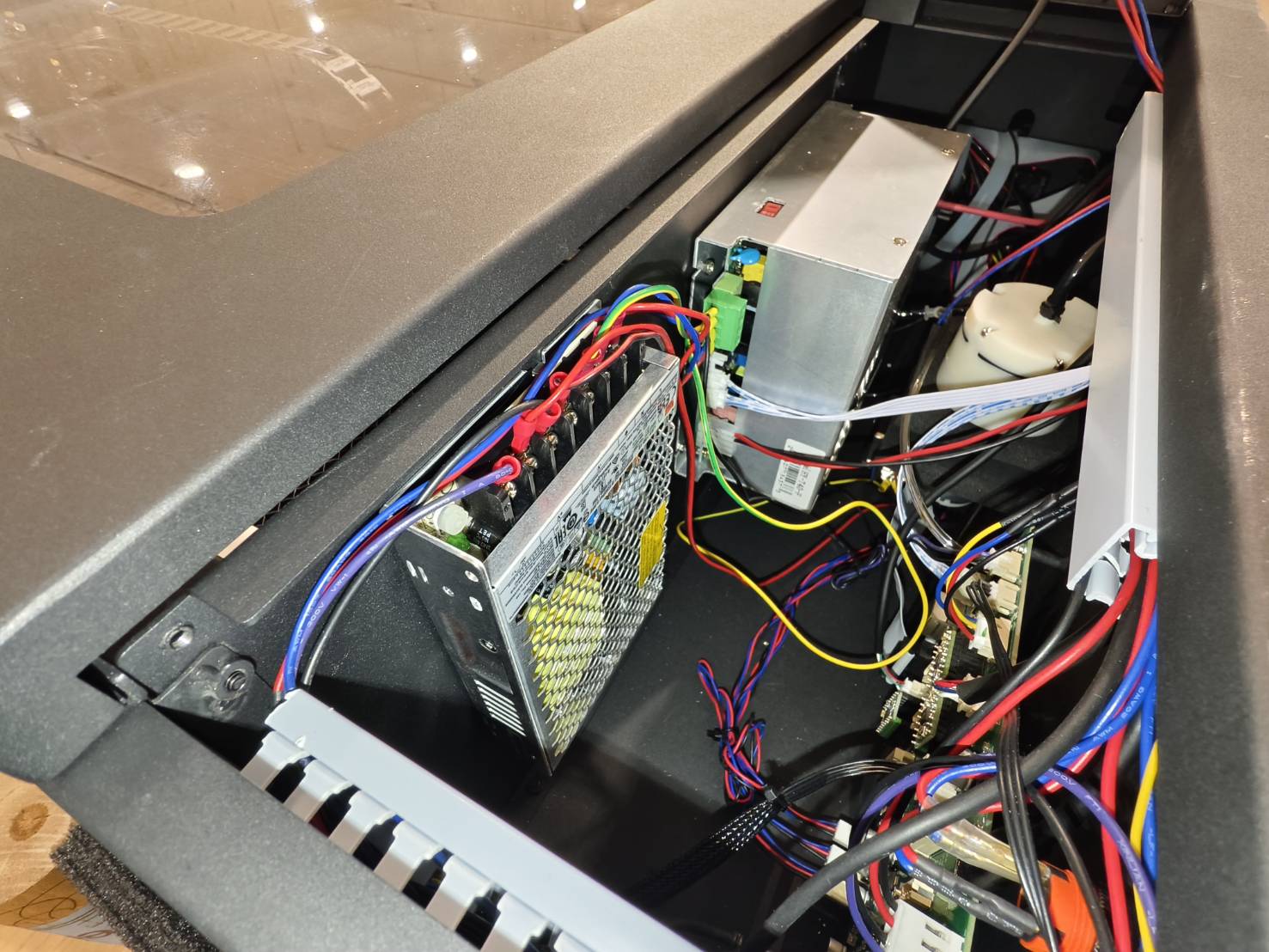

• Gentilslut det grønne stik til laserens strømforsyning.




• Luk sidepanelet, og stram skruen.
