Beambox II - Gennemføringstilbehør

⚠︎Advarsel: Gennemføringsfunktionen er ikke tilgængelig i Europa.

Beskrivelse

Denne artikel giver en trin-for-trin vejledning til installation af Beambox II Gennemføringstilføjelse.
Følg venligst nedenstående instruktioner for installationsprocessen.

Udpakning:

#	Vare	Antal	Billede

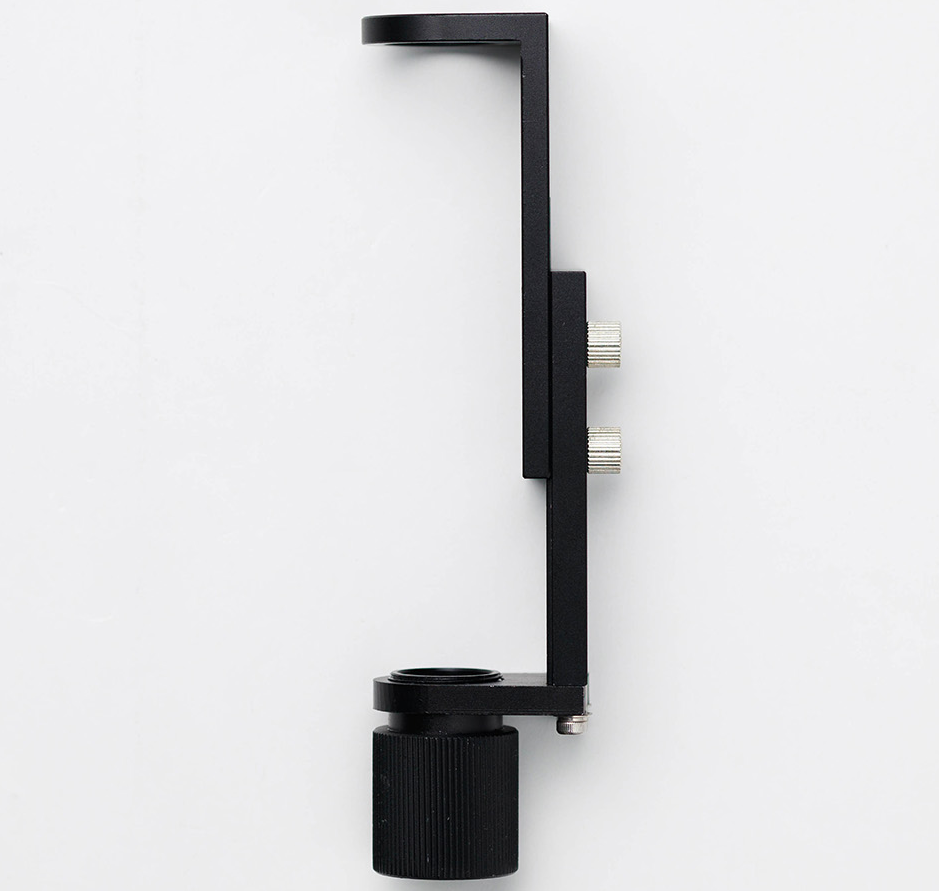

1	Dyseforlængertilbehør	1 stk.
2	Manuelt fokuseringsværktøj	1 stk.

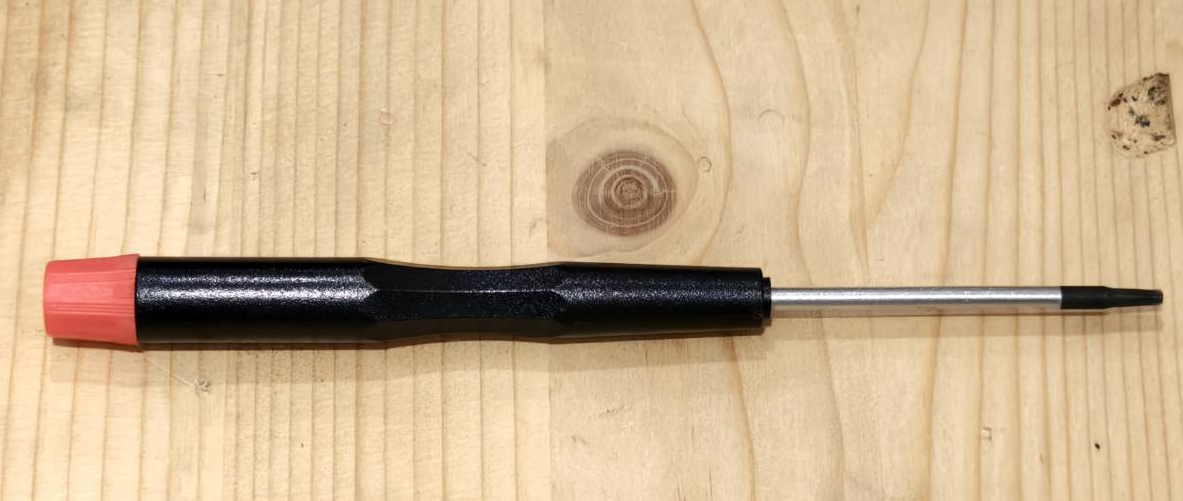

Værktøjer

Trin 1

Fjern honeycomb-pladen og platformsbeslaget.

Trin 2

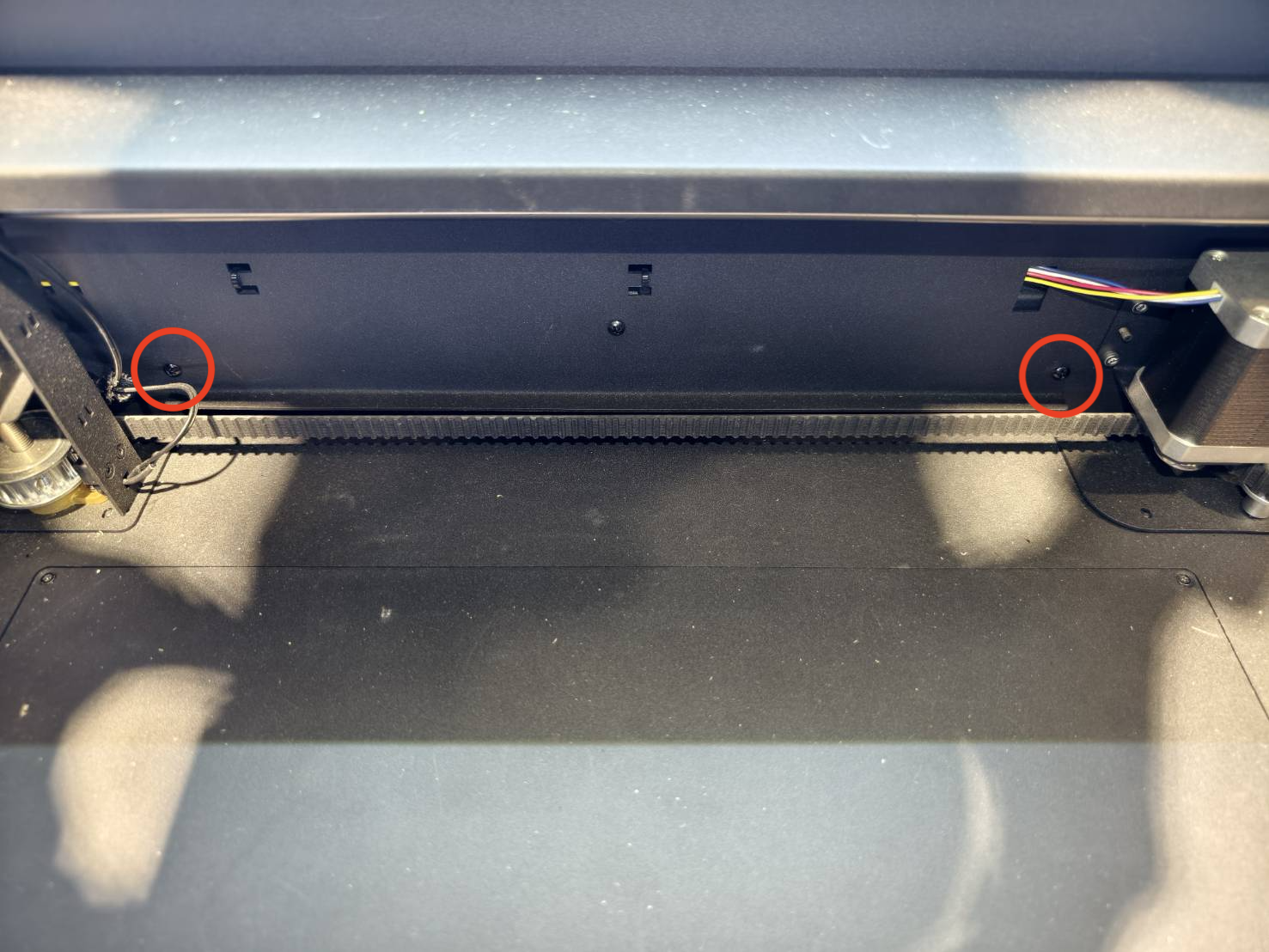

Fjern de to skruer på forsiden og indersiden af maskinen.
Opbevar venligst dækslet sikkert til fremtidig brug.

Trin 3

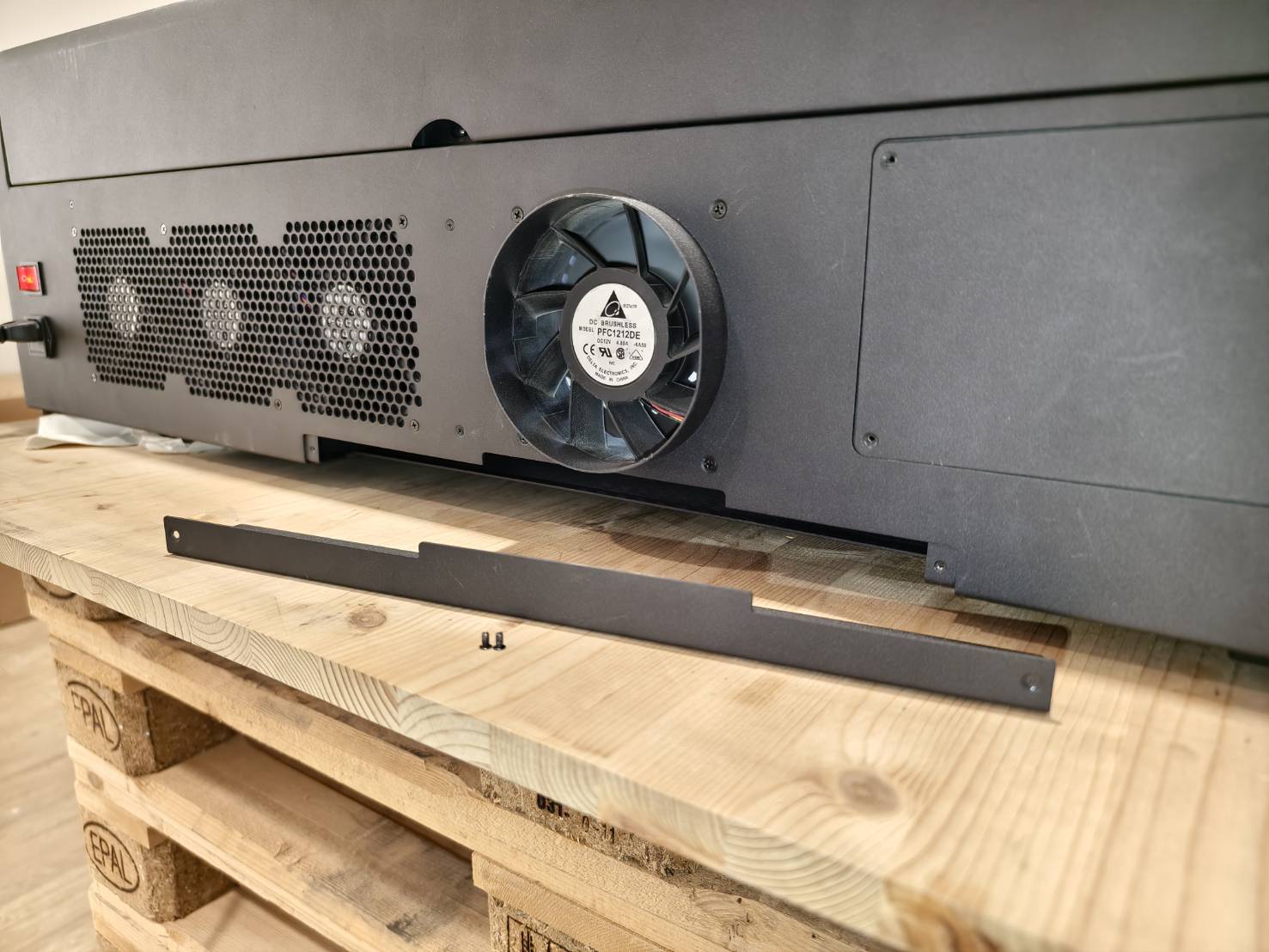

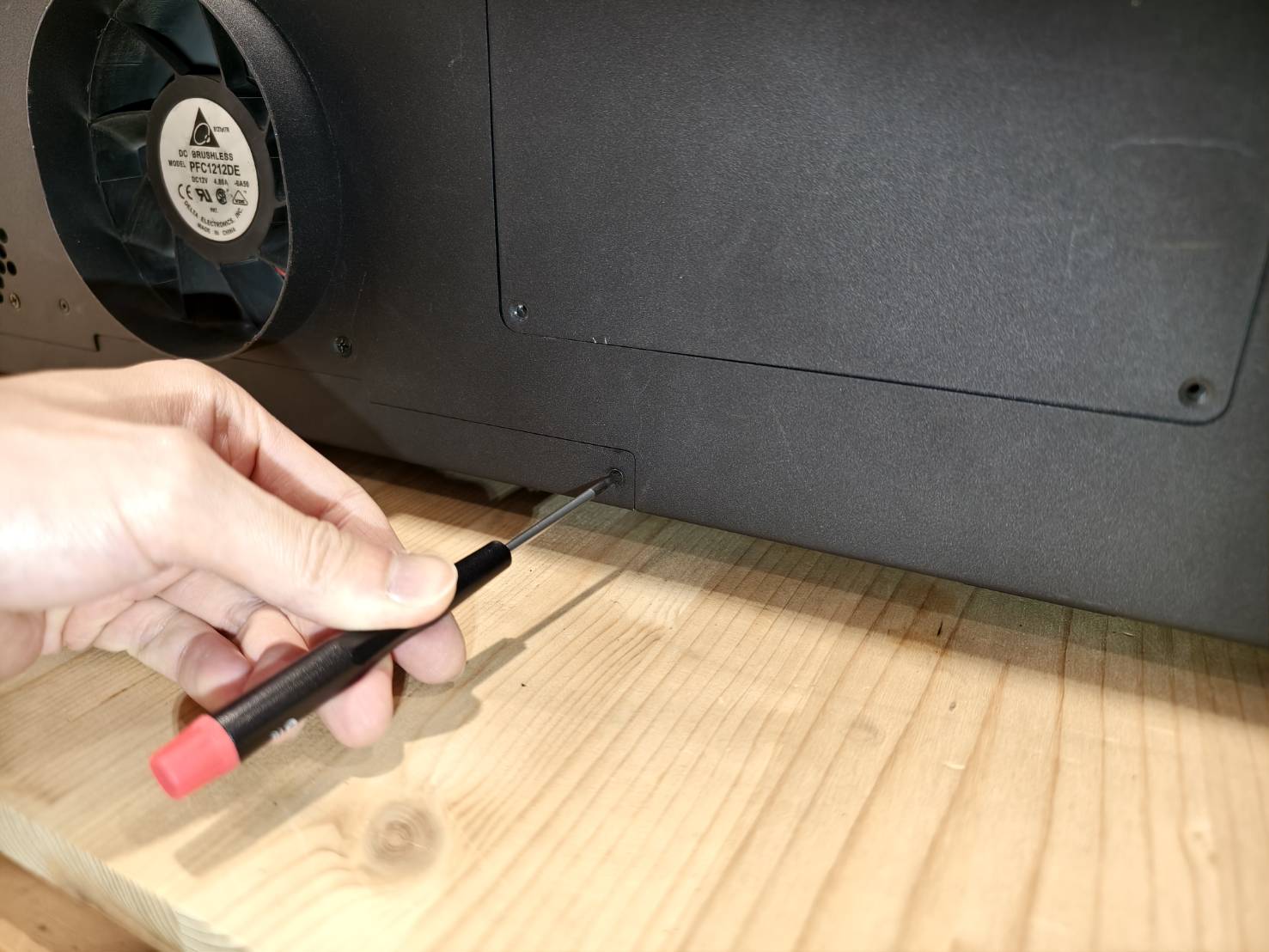

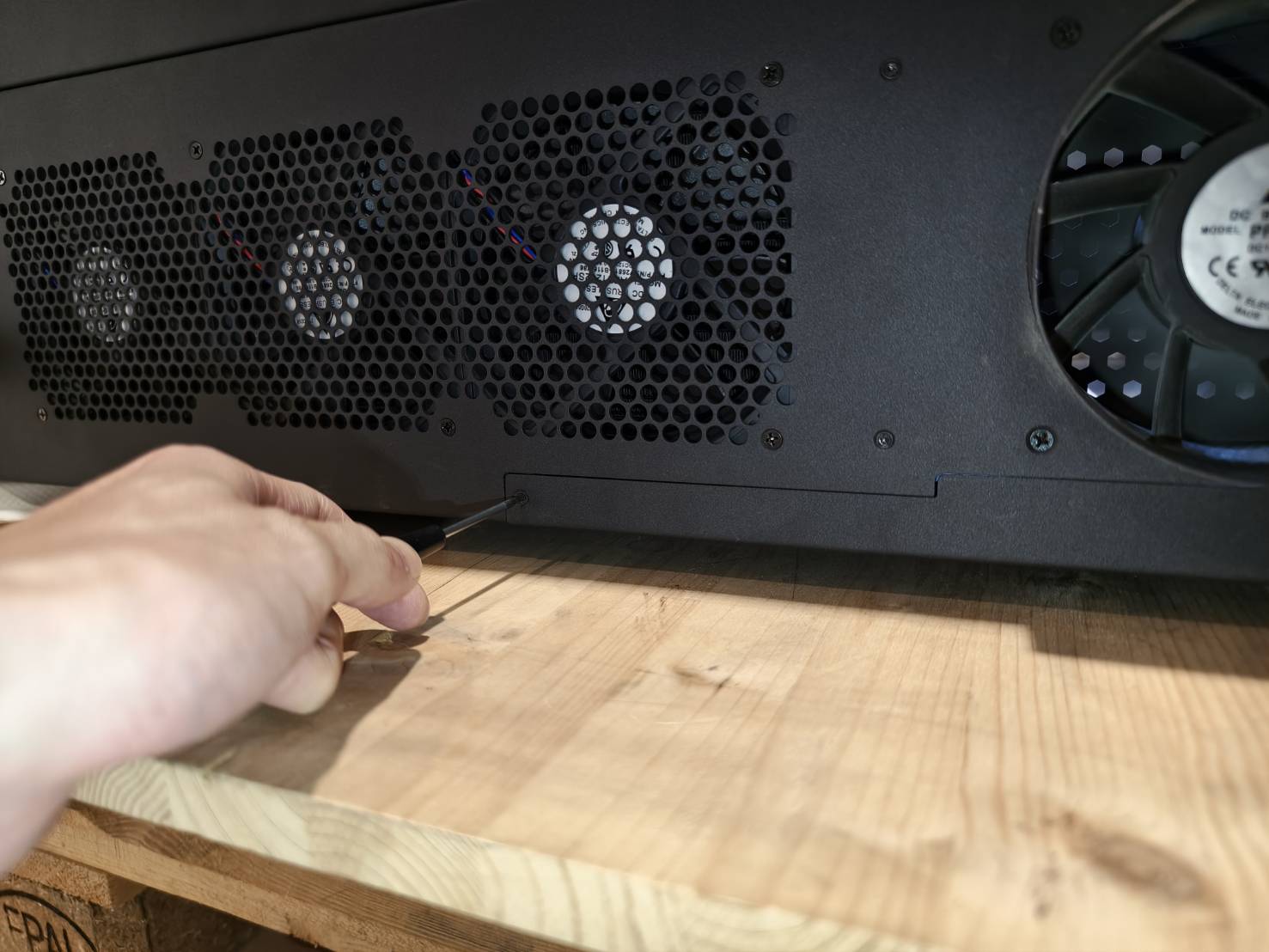

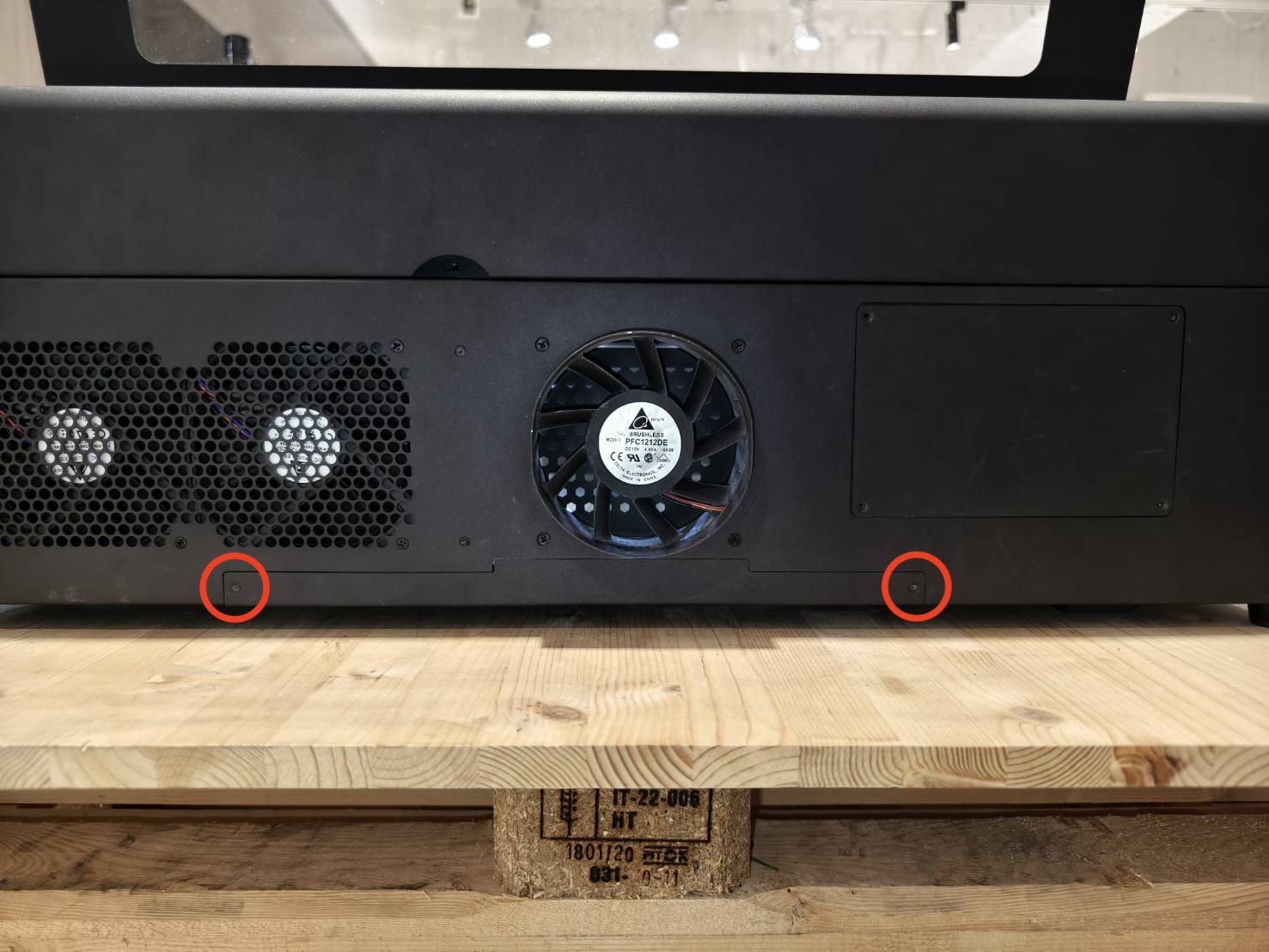

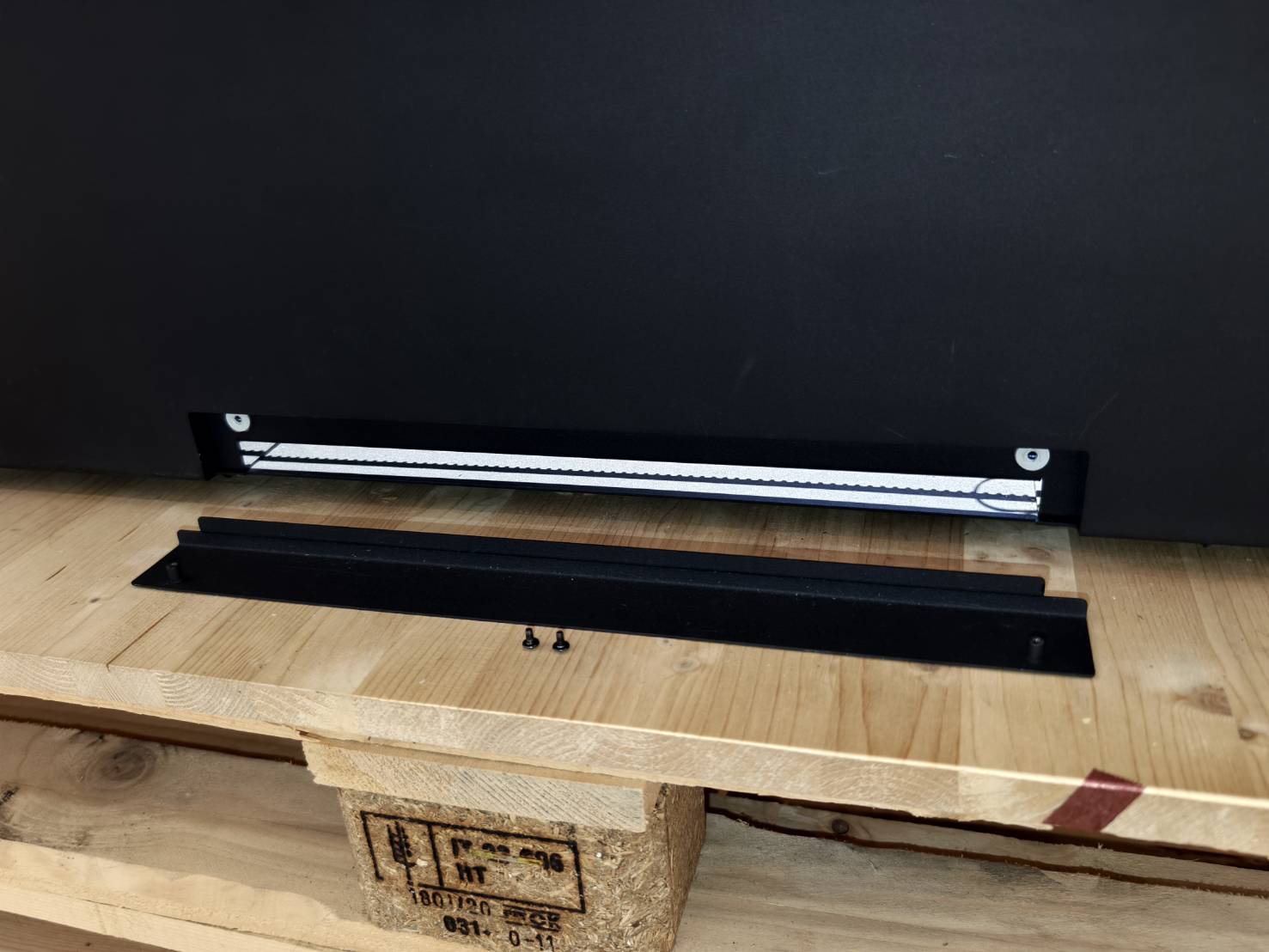

Fjern de to skruer på maskinens bagside.
Opbevar venligst dækslet sikkert til fremtidig brug.

Trin 4

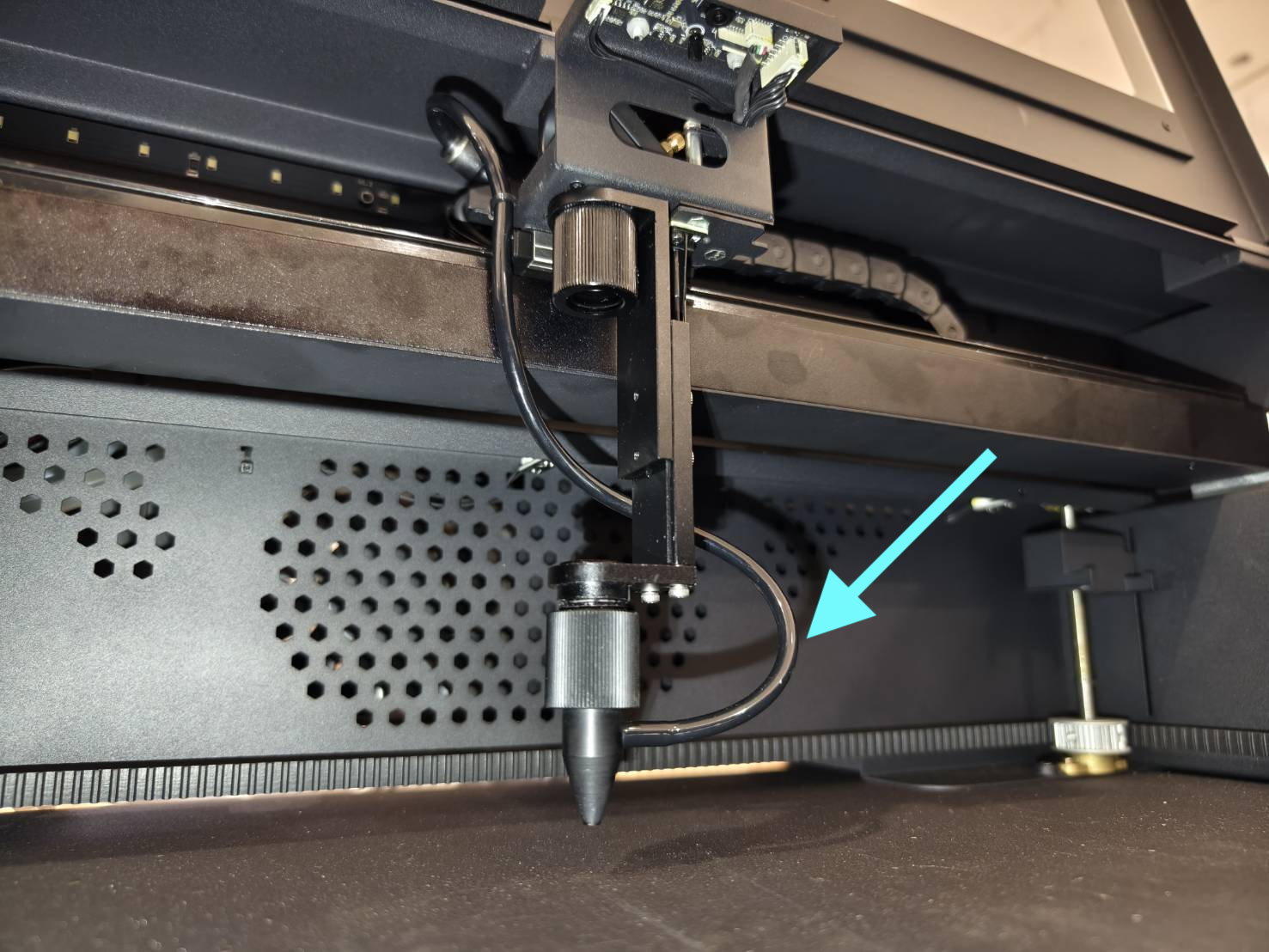

Omarranger luftslangen som vist i videoen nedenfor.
(Luftslangen skal først frakobles, derefter omlægges og til sidst tilsluttes igen.)

Trin 5

Afmonter laserdysen ved at dreje ringen.

Trin 6

Afmonter ringen fra dyseforlængeren.
Monter dyseforlængeren på maskinen ved hjælp af ringen.

Trin 7

Genmonter dysen med linsen.

• Sørg for, at linsen er placeret i standardrækkefølgen.
• Sørg for, at linsens buede side vender opad.
  (Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du kigger på den.)
• Sørg for, at luftslangen ikke er bøjet.

Forklaring

Som standard vil fokuslinsen være placeret øverst, og fokuslængden vil være 4 mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil være 4 mm.

Fastlæg rækkefølgen af fokustilstanden
Fokustilstand: 4 mm (standard)		Fokustilstand: 16 mm
Linse		Blok
Blok		Linse
Ring		Ring
Dyse		Dyse

Demonstration

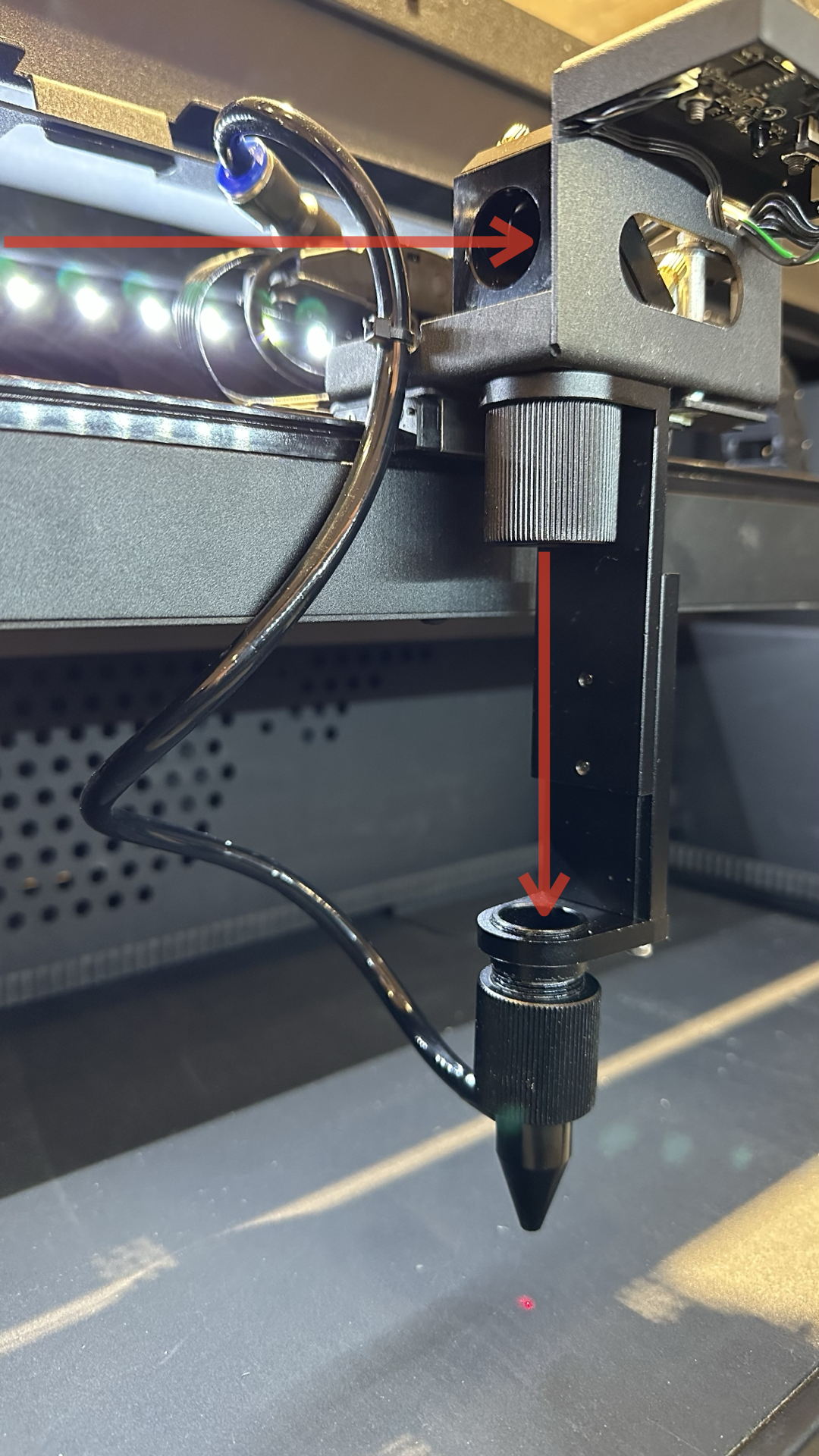

⚠︎ Bemærk: For at undgå potentiel skade, placer ikke luftslangen i laserens bane, som vist med den røde pil på billedet nedenfor.

⚠︎ Bemærk: Sørg også for at placere luftslangen på højre side af laserdysen for at undgå problemer med homing.

Trin 8

Aktiver luftstrømstestfunktionen på panelet, og flyt laserhovedet manuelt rundt for at kontrollere, om resultatet er normalt. Flyt især dysen til venstre side, da luftslangen sandsynligvis vil ramme maskinens side og forårsage bøjning.

Trin 9

Gå til "Hardwareindstillinger" for at vælge standardfokustilstanden.
Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg "Tæt fokus" (Standard)

Trin 10

Dysens højde kan justeres ved hjælp af fingerskruerne på siden.

Trin 11

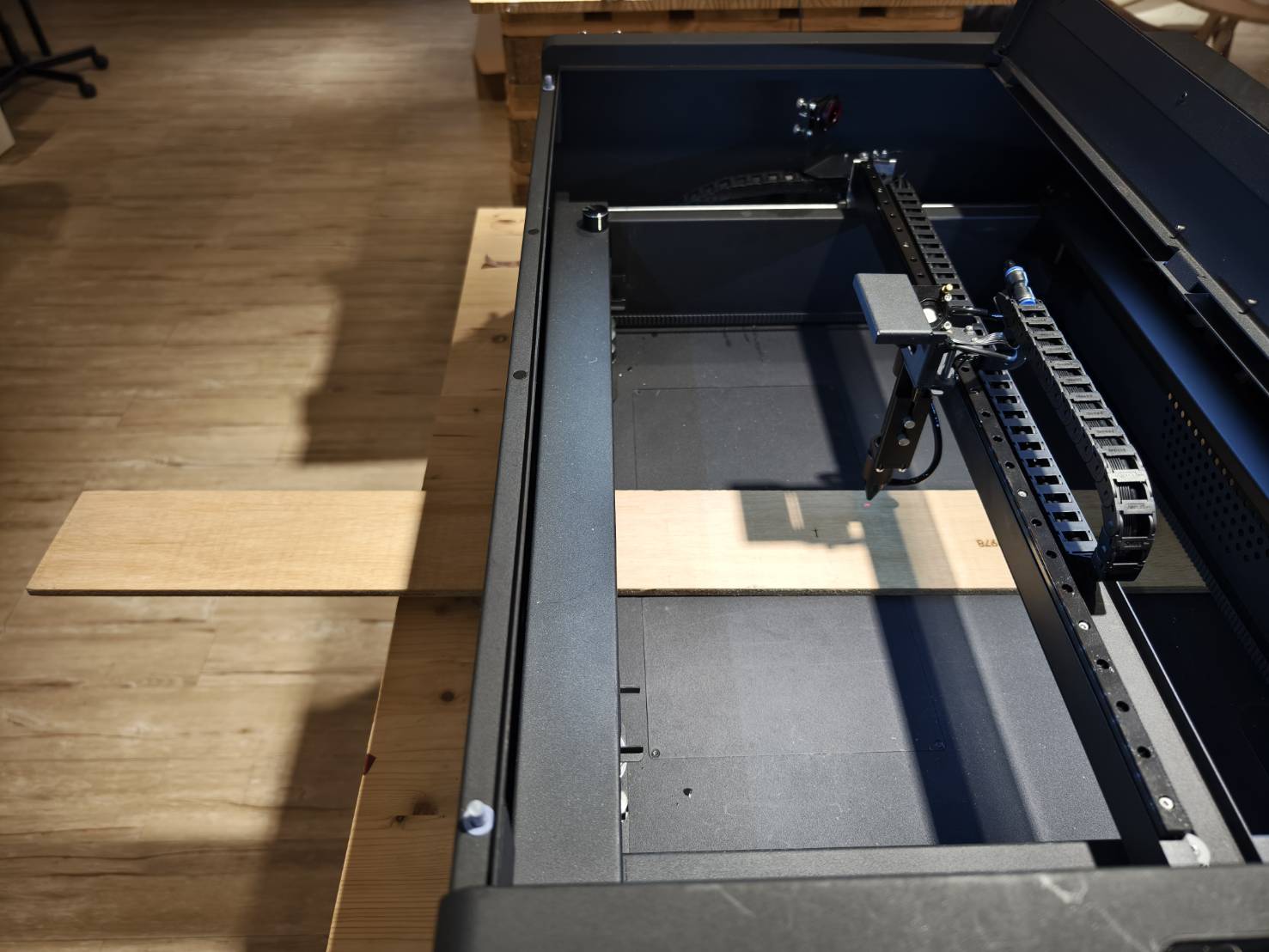

Du kan nu placere et længere materialestykke i maskinen.

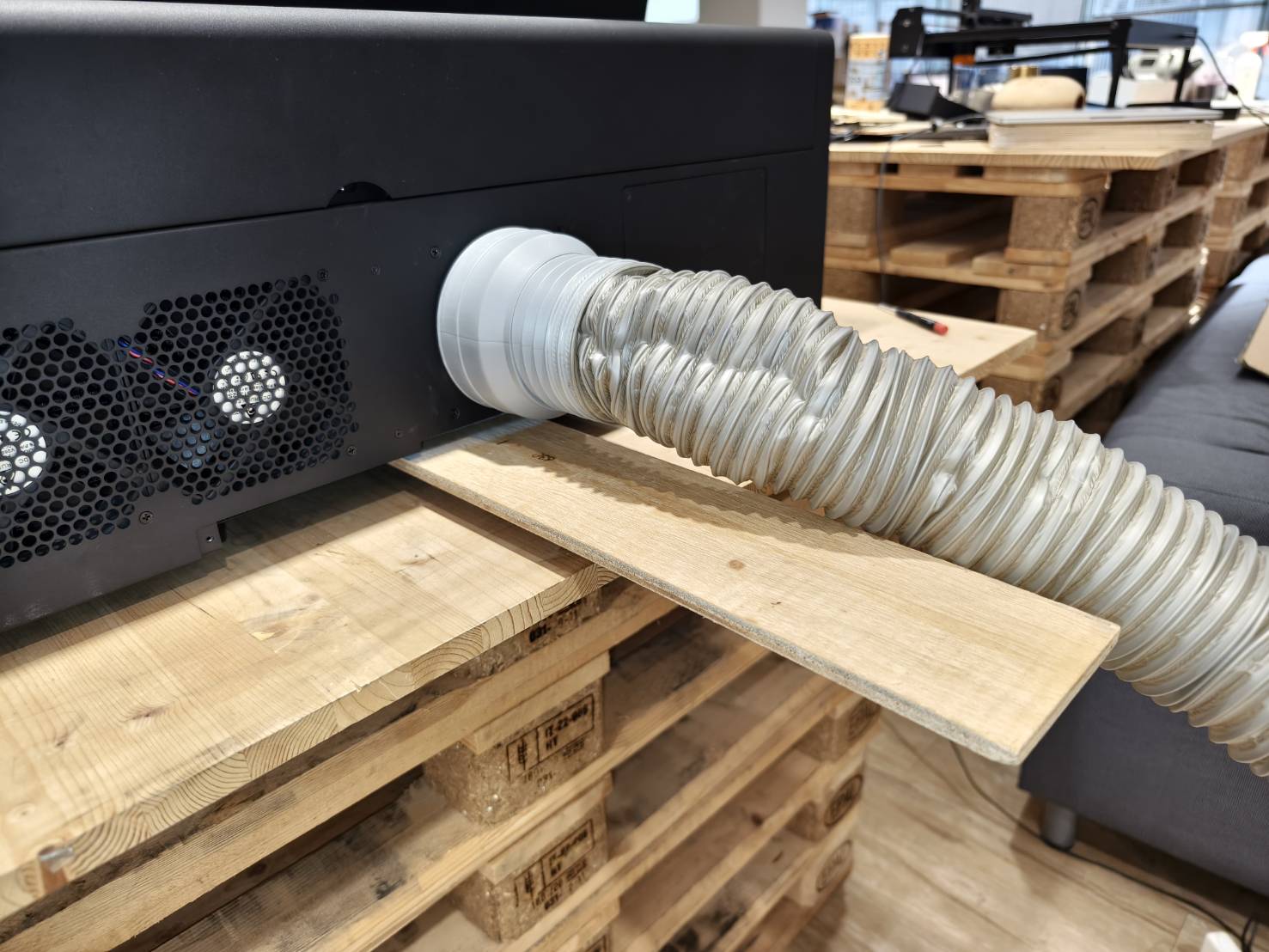

Sørg for, at udsugningsslangen ikke blokerer materialets bagside.

Trin 12

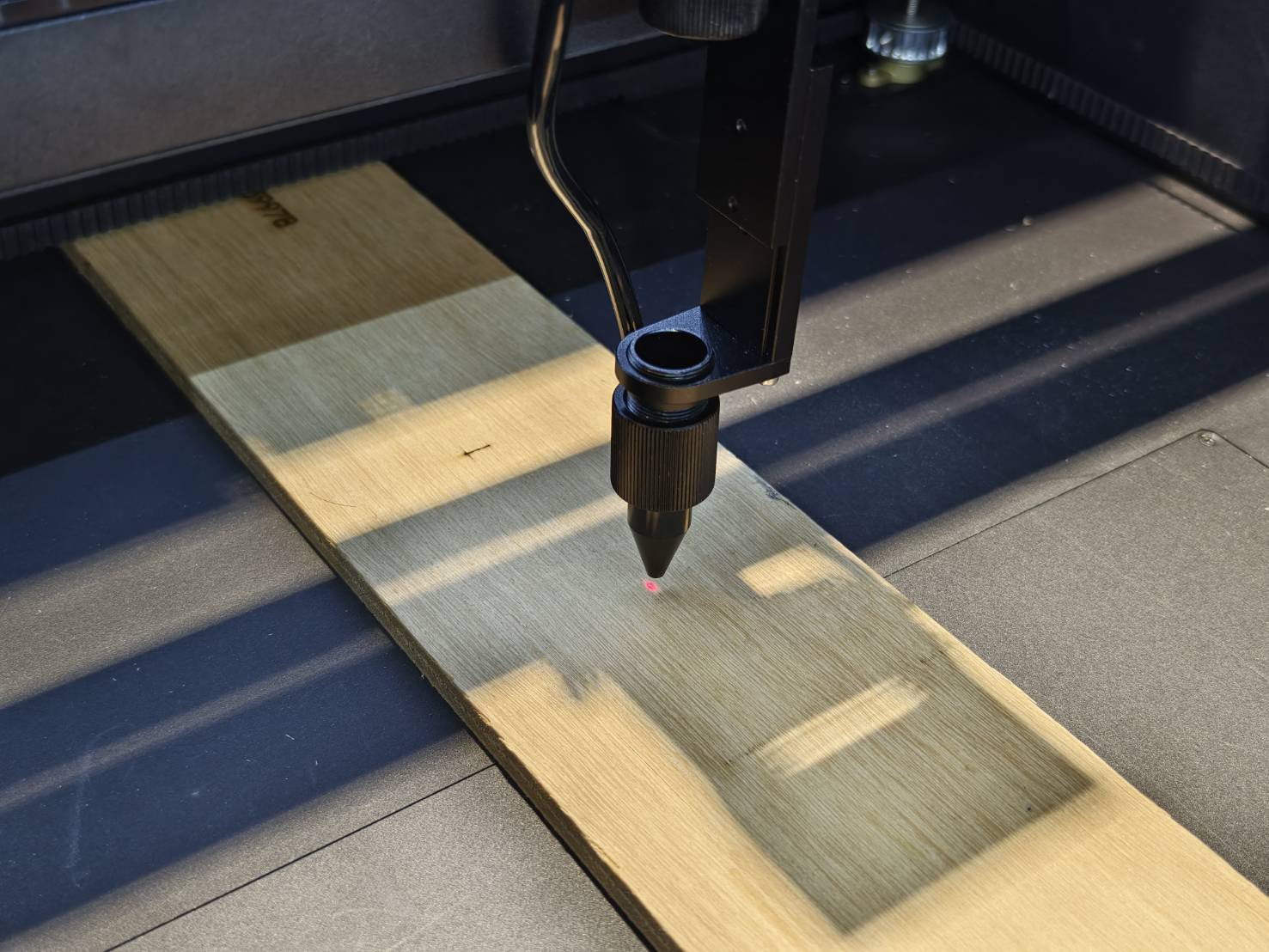

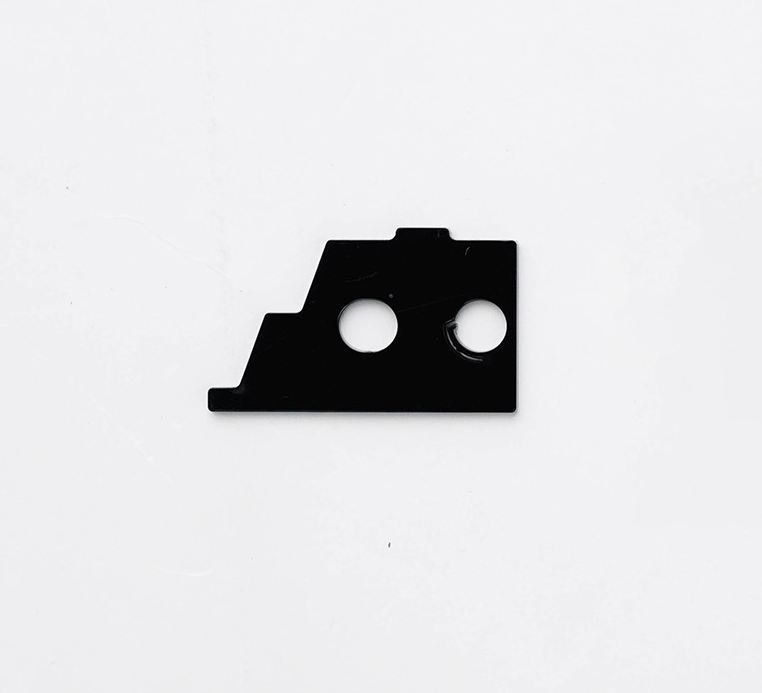

Udfør manuel fokusering ved hjælp af værktøjet. Værktøjets spids har en tykkelse på 4 mm, og vi vil bruge den til at fokusere. (Hvis du har mistet dit værktøj, kan du bruge vejledningen til at skære et nyt selv.)

Trin 13

Flyt laserhovedet til det område, du ønsker at gravere eller skære, og luk lågen.

Trin 14

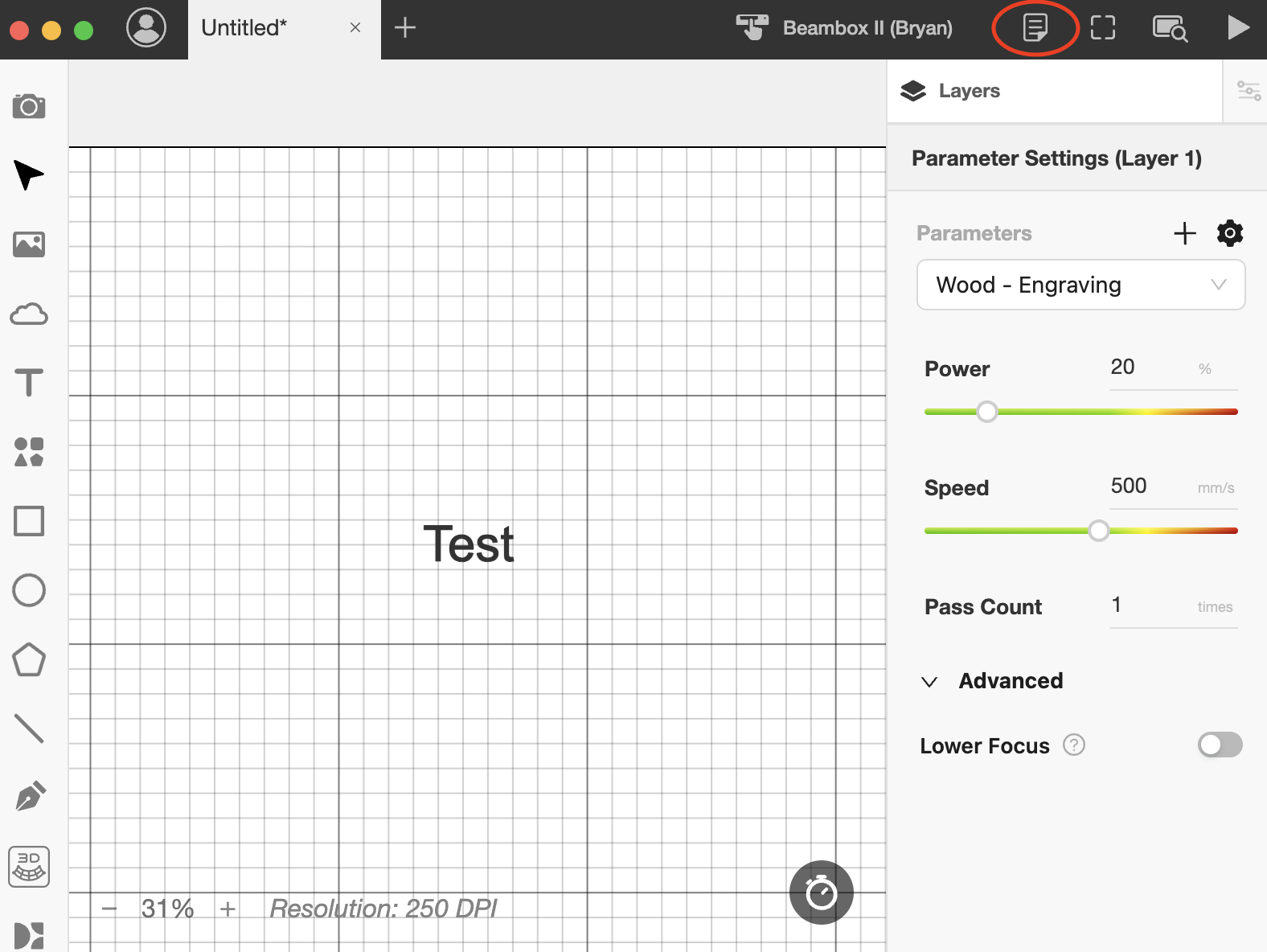

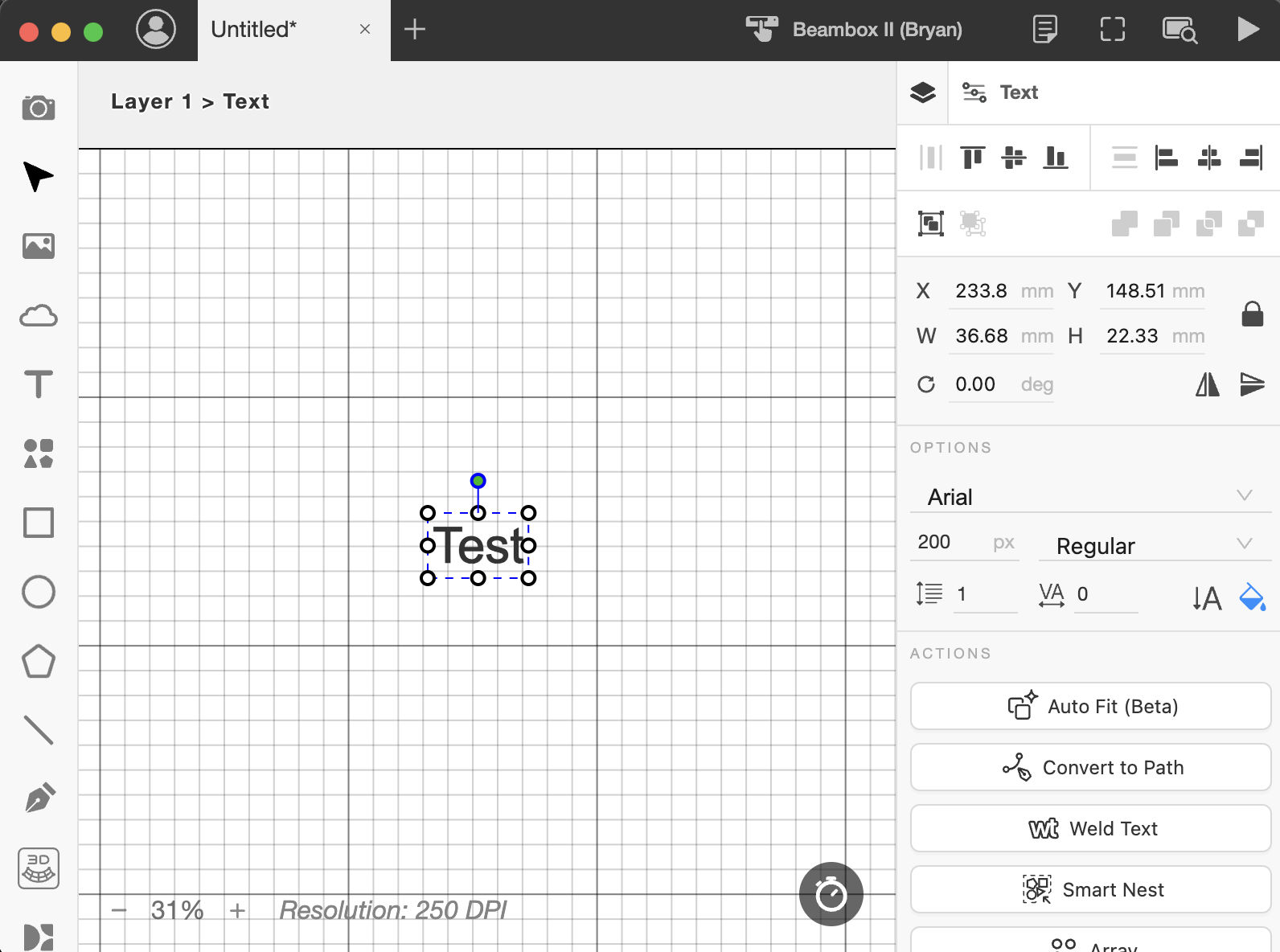

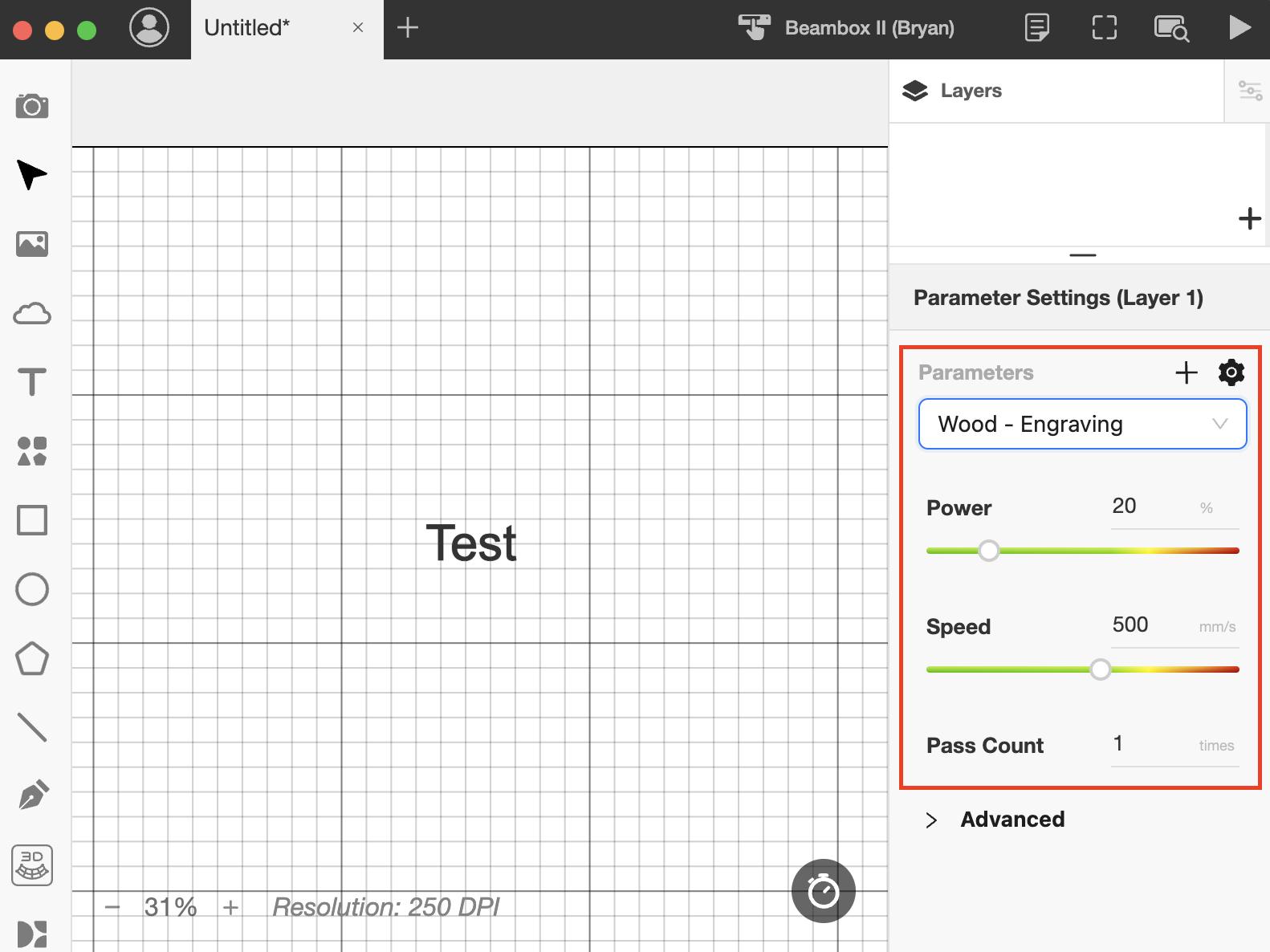

• Start Beam Studio og importer eller opret en fil.

• Indstil de korrekte parametre baseret på dit materiale.

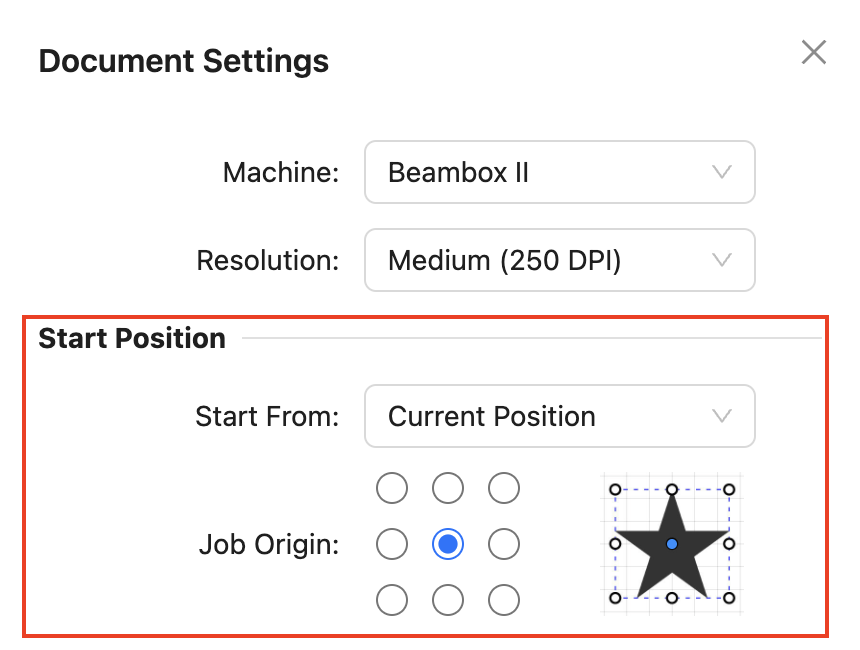

• Aktivér den aktuelle position som startposition i dokumentindstillingerne.

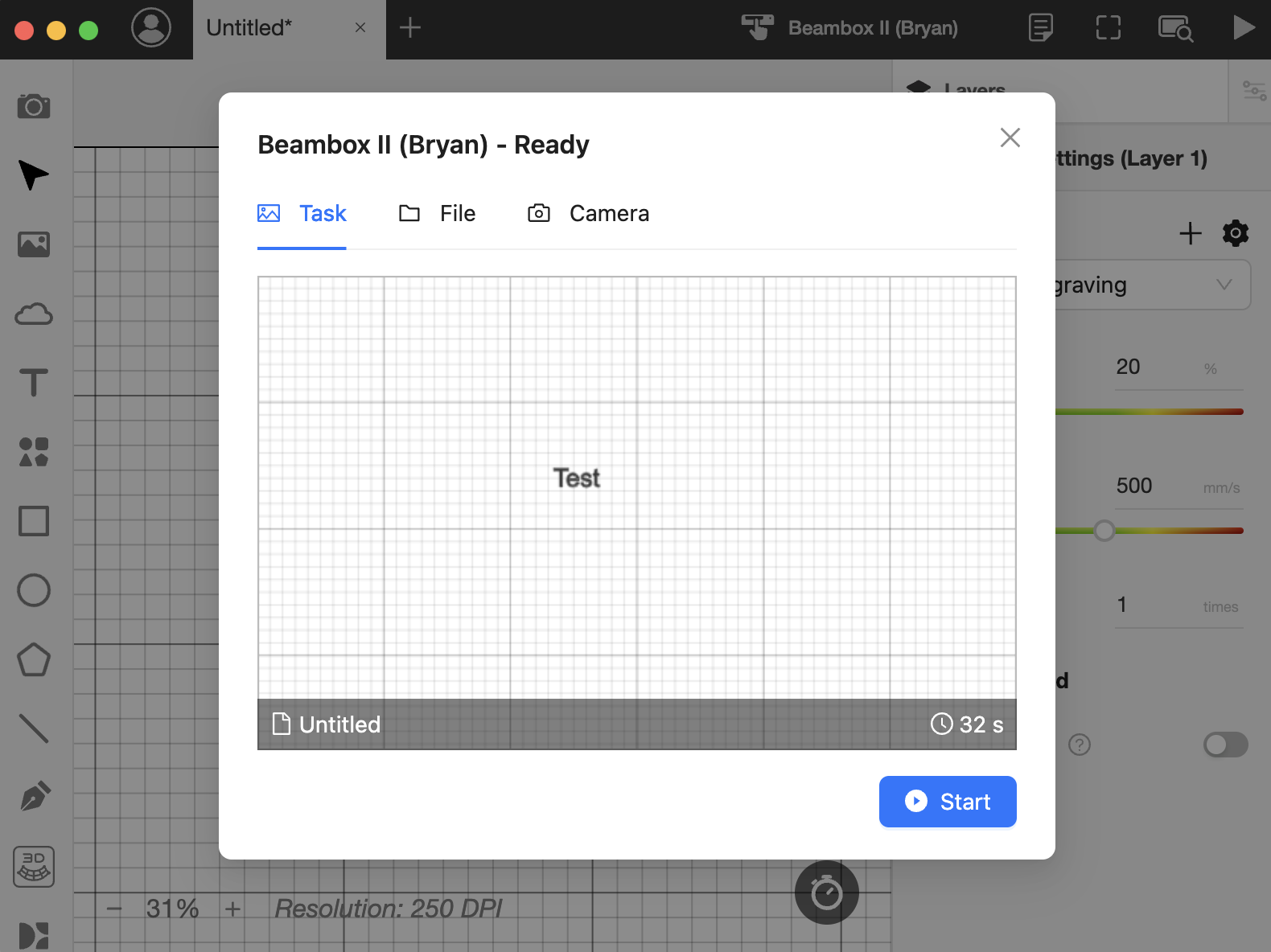

• Start opgaven.


Trin 14

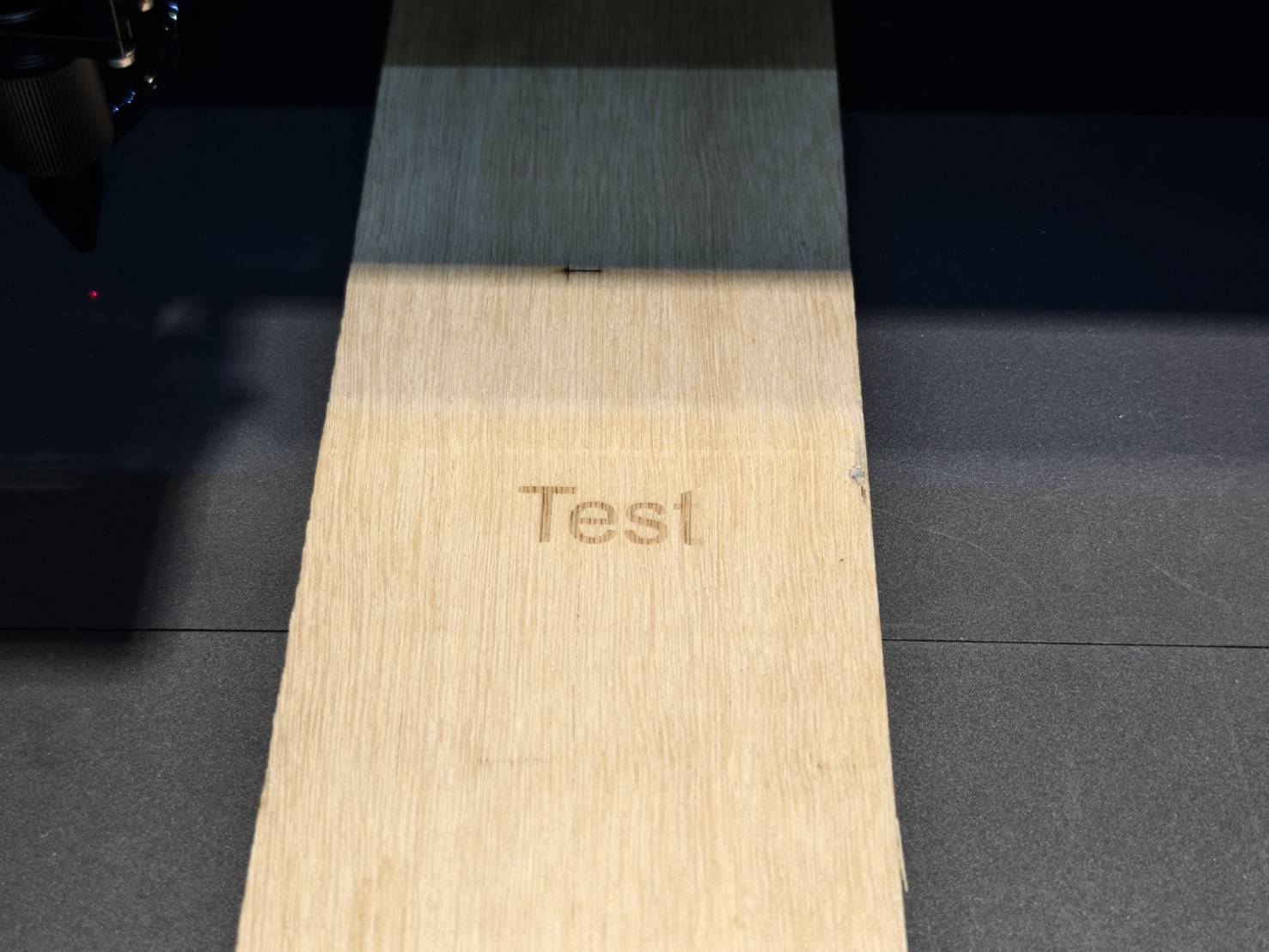

Kontrollér resultatet.
