2-3 Samling og opstart af Beambox II

Indhold

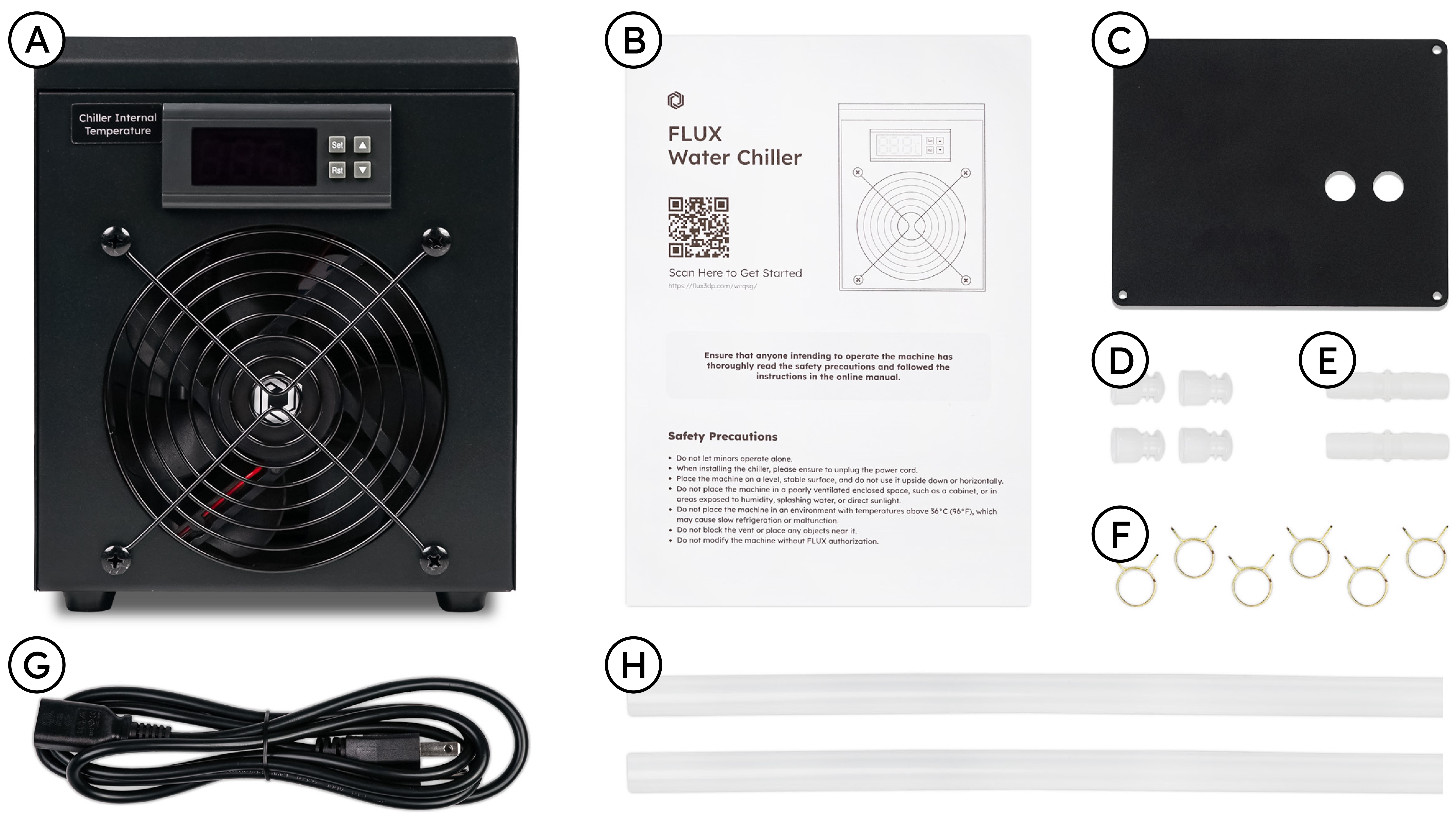

1. FLUX vandkøler
2. Lynvejledning
3. Vandpumpedæksel til Beambox II
4. Vandslangeprop ×4
5. Dobbeltender pagodekobling ×2
6. Vandslangeklemme ×6
7. Strømkabel
8. Vandslange ×2

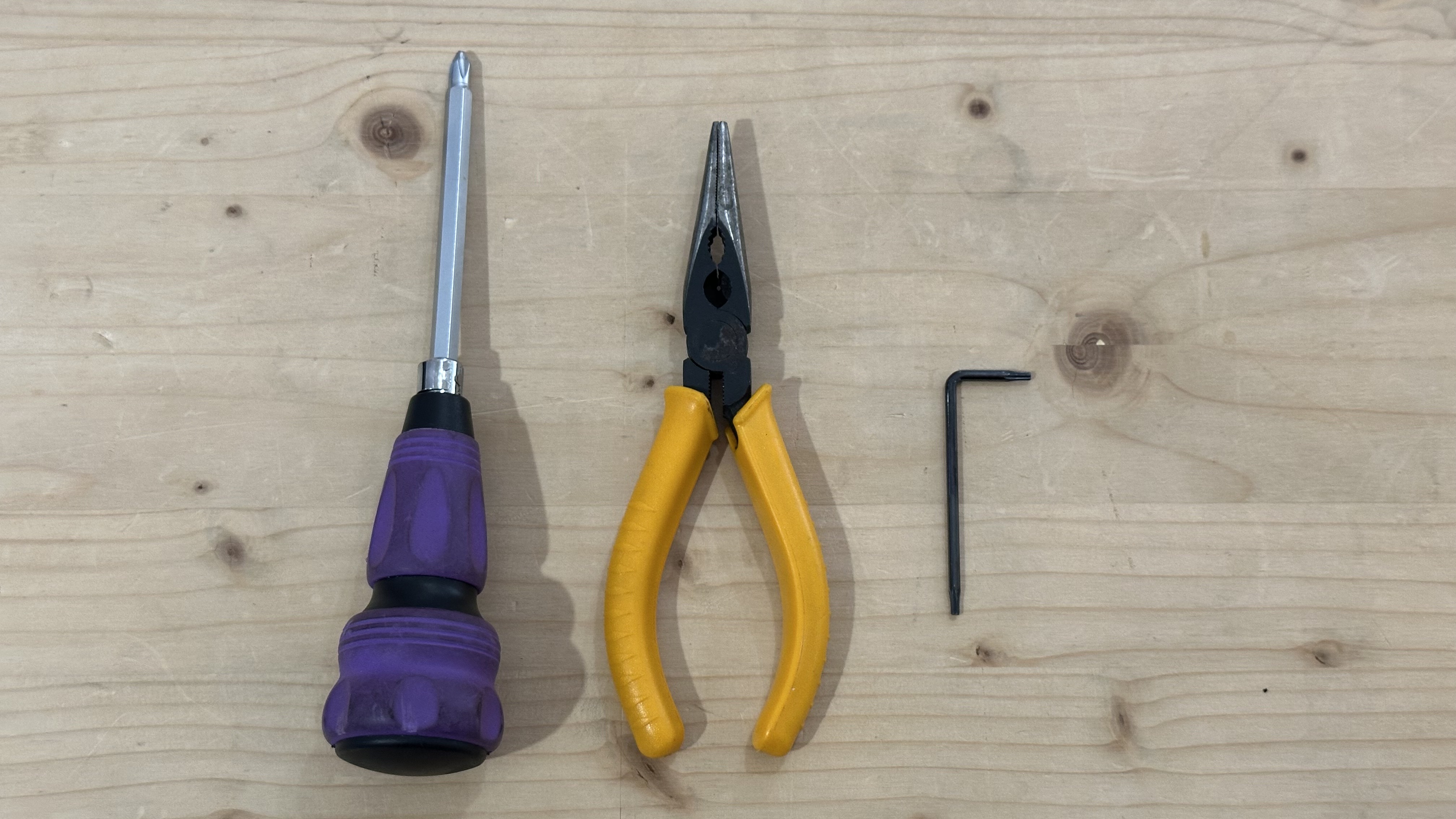

Værktøjer

• Spidstang
• Stjerneskruetrækker
• T8 Torx-nøgle

Installationsvejledning

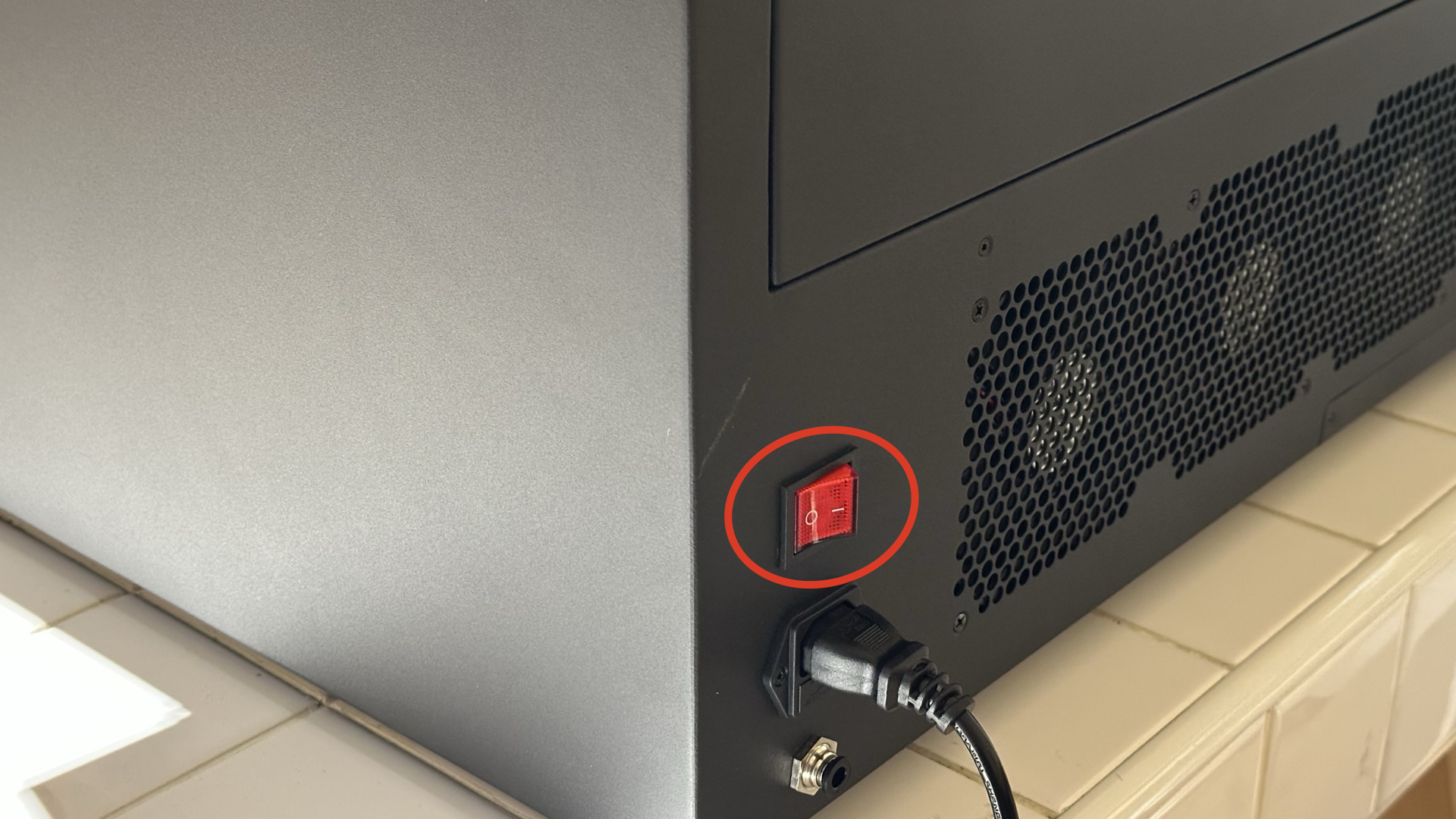

Trin 1 - Sluk maskinen

Trin 2 - Åbn dækslerne

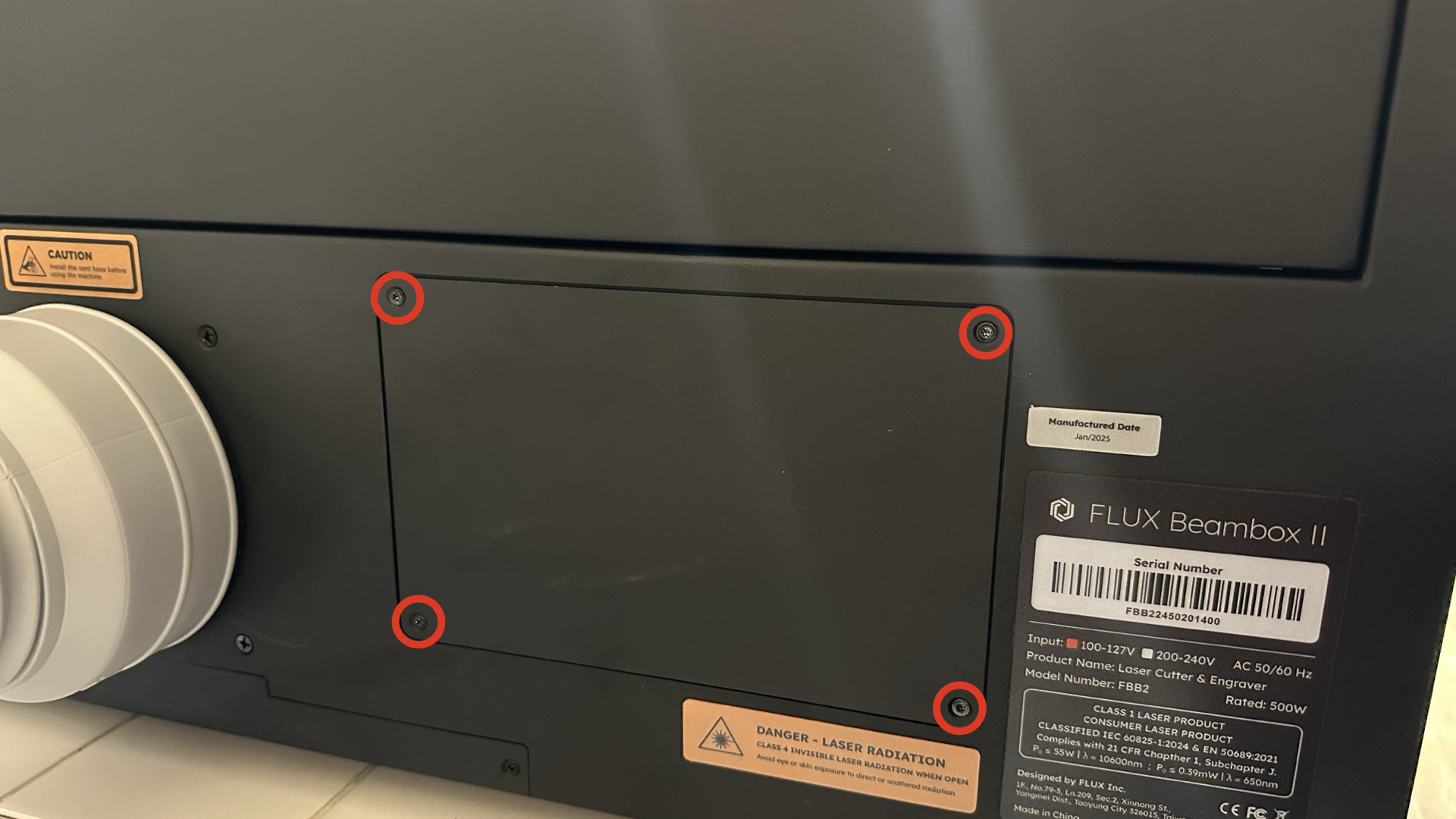

Brug en T8 Torx-nøgle til at fjerne skruerne fra vandpumpedækslet.

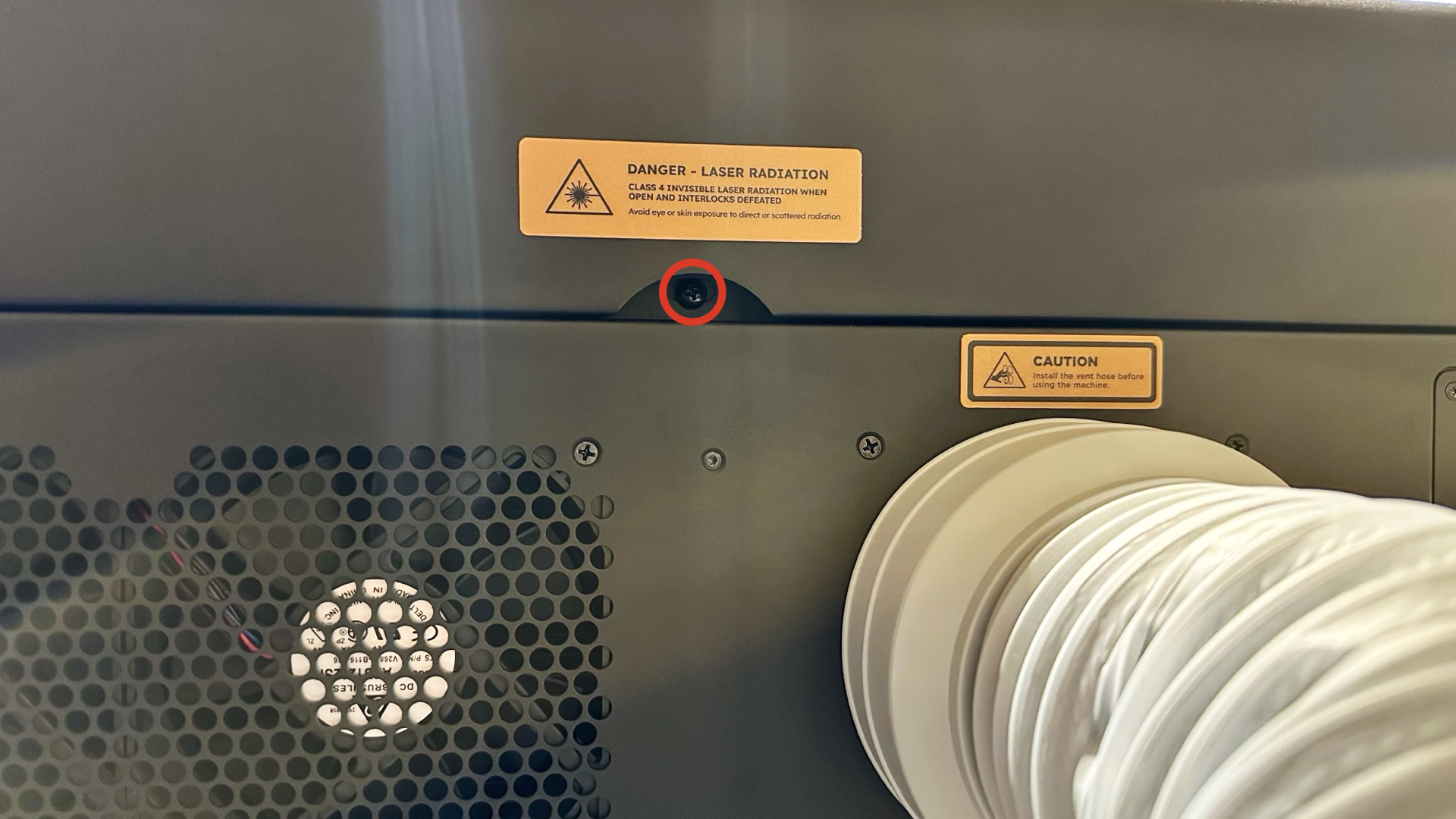

Brug en stjerneskruetrækker til at fjerne skruen fra bagdækslet.

Trin 3 - Frakobl vandslangen

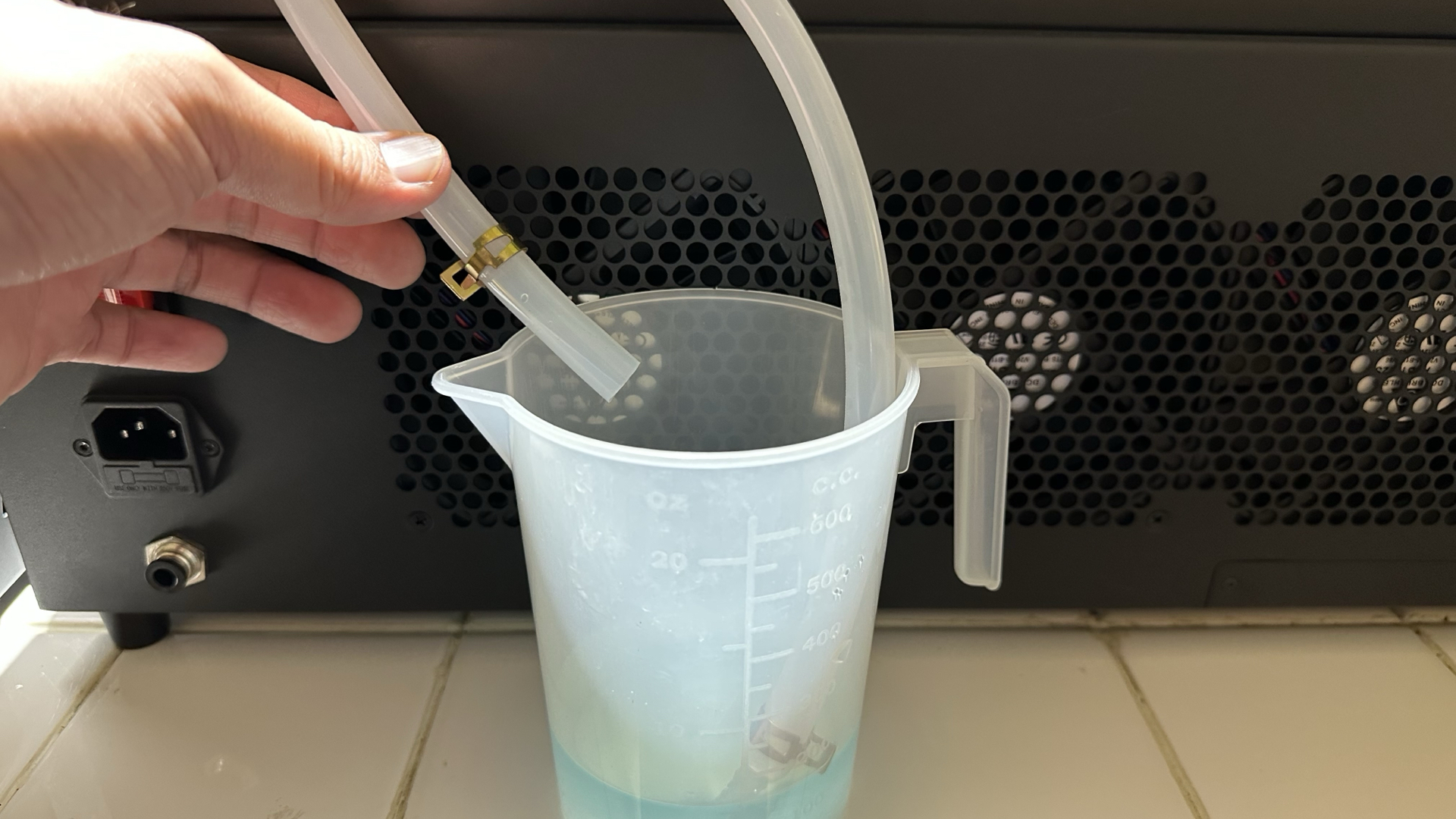

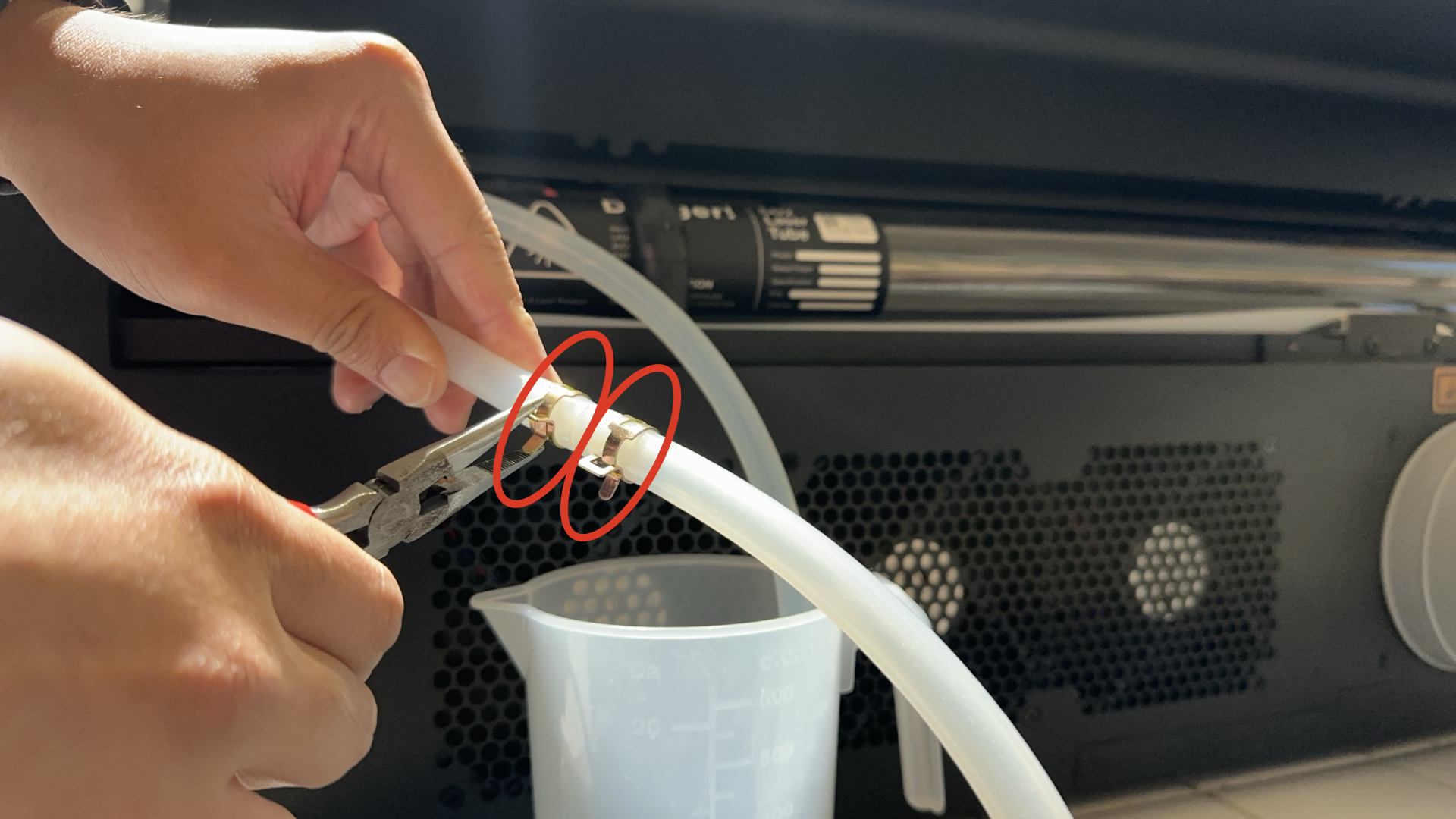

Brug en spidstang til at løsne vandslangeklemmen og hav en beholder klar til vandet i slangen. Frakobl derefter vandslangen.

Trin 4 - Tilslut de to vandslanger til køleren

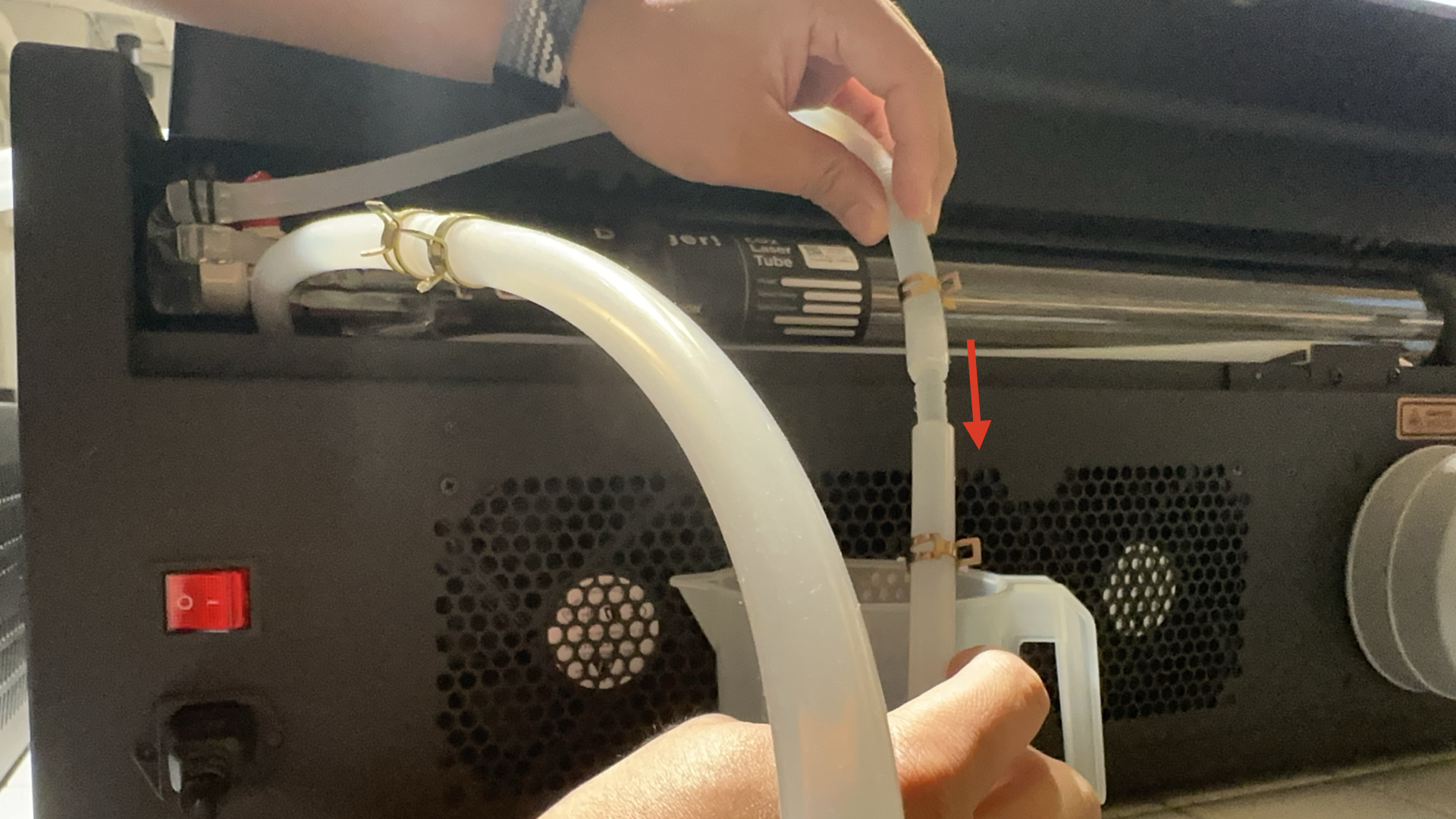

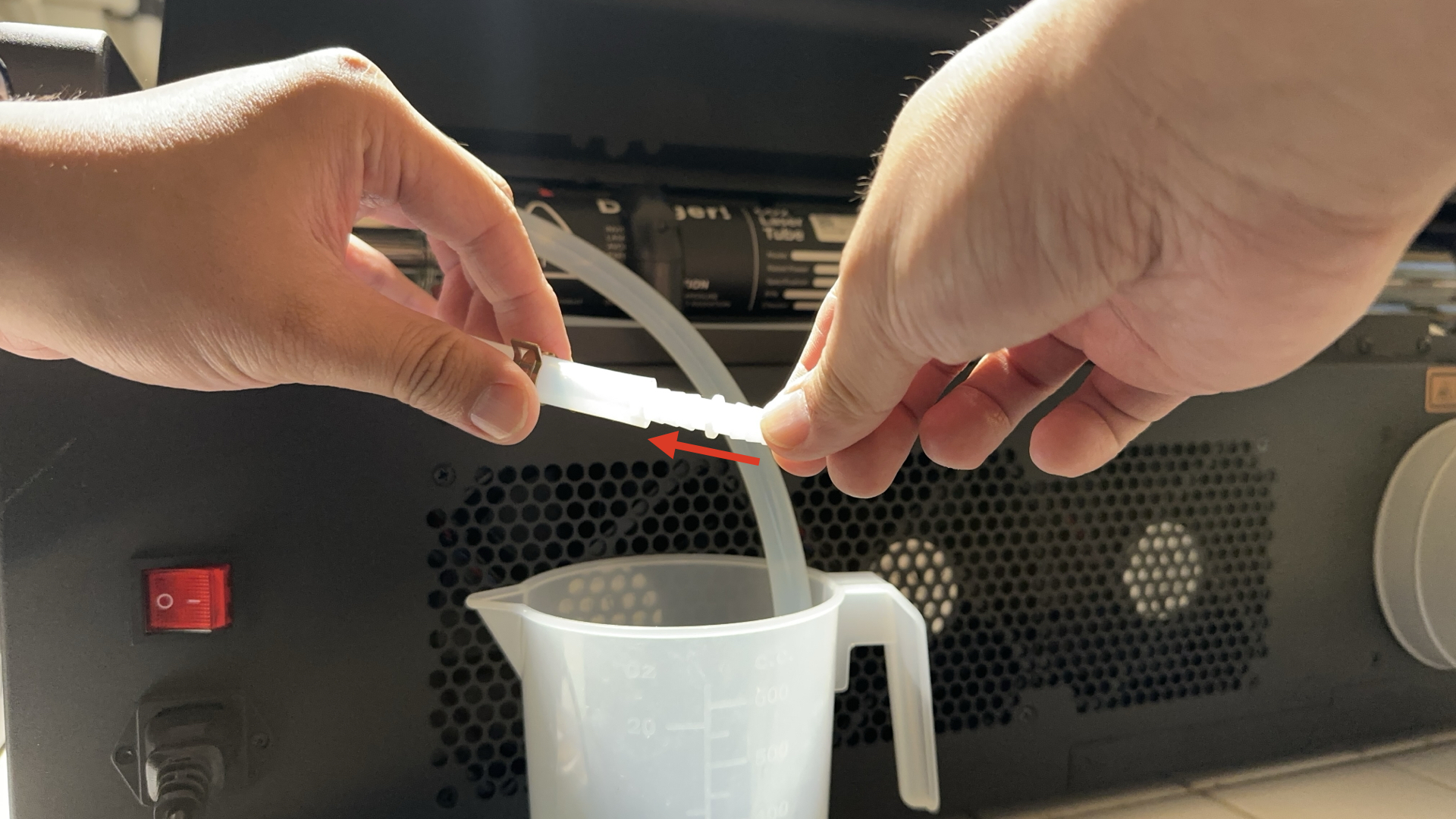

Sæt den dobbeltendede slangestuds i slangen

Tilslut vandslangerne

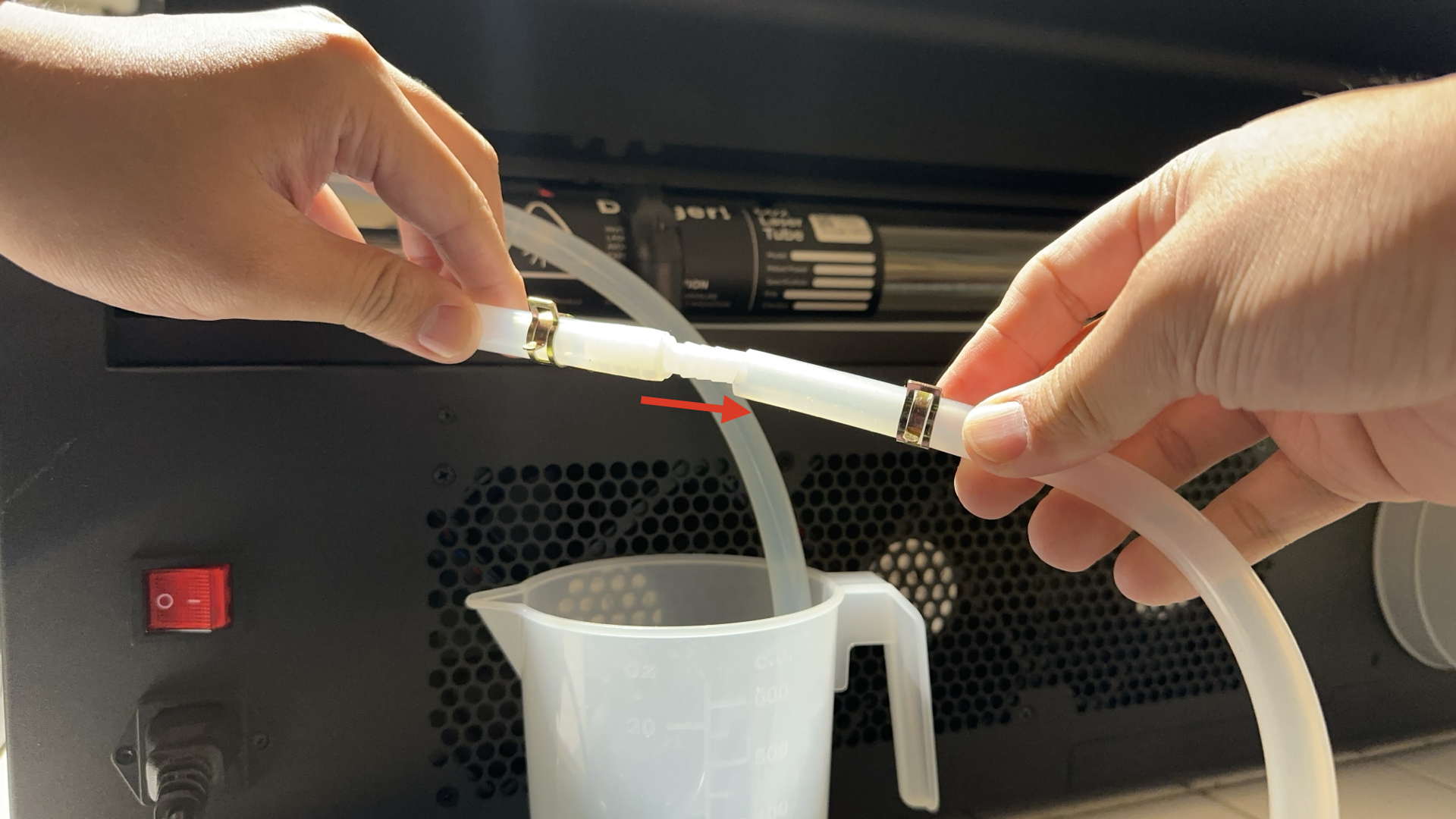

Tilslut den anden slange

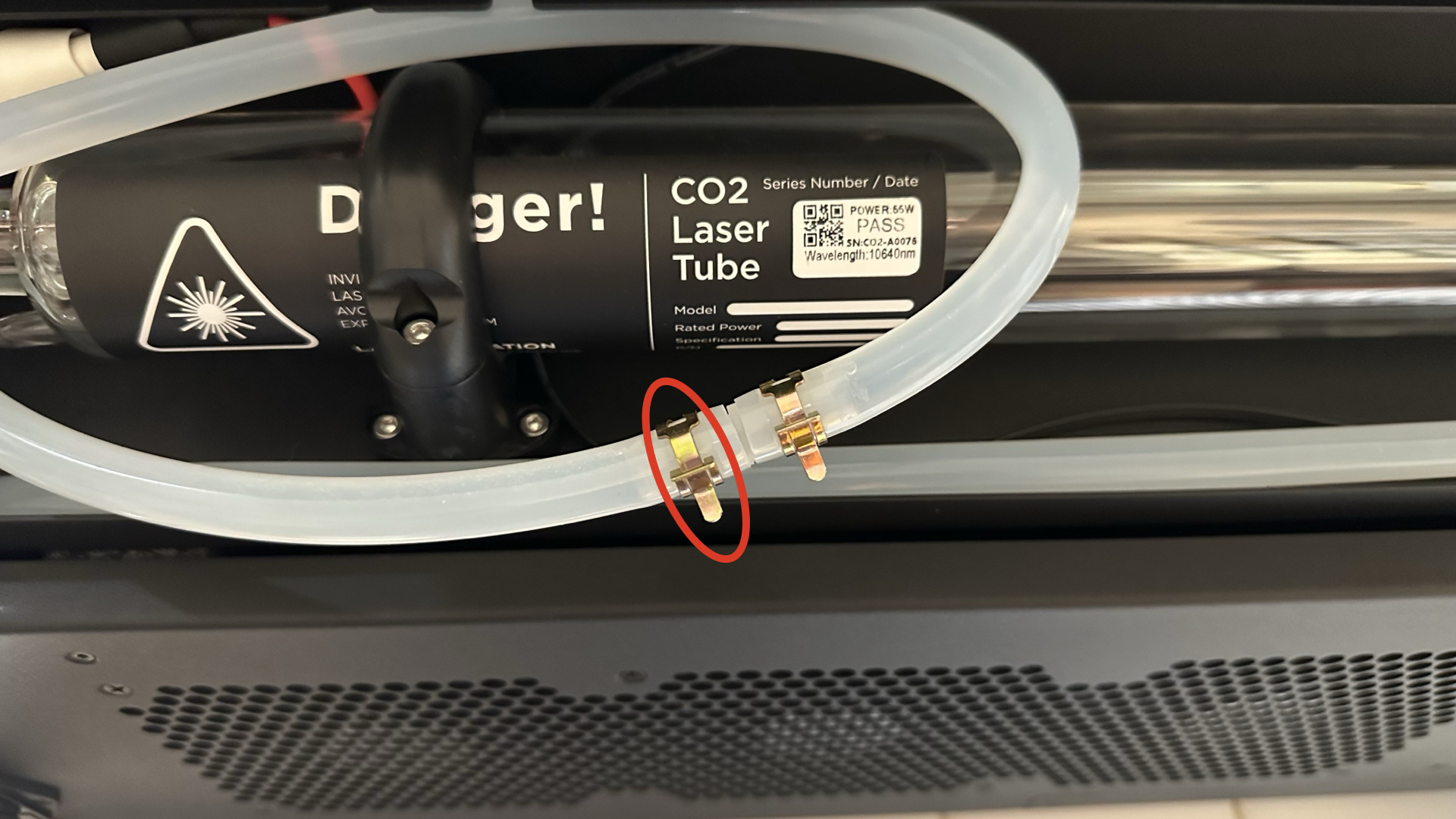

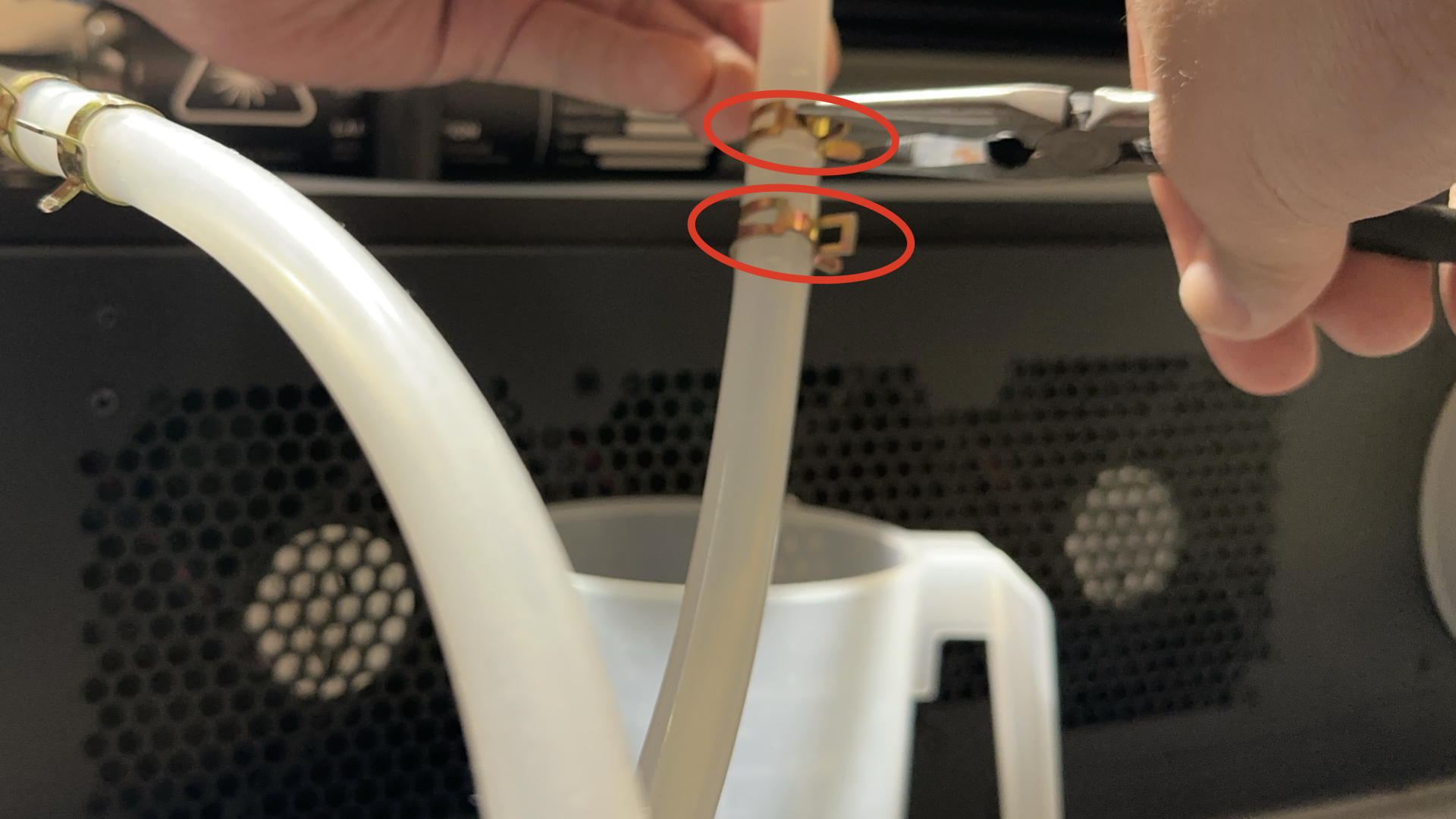

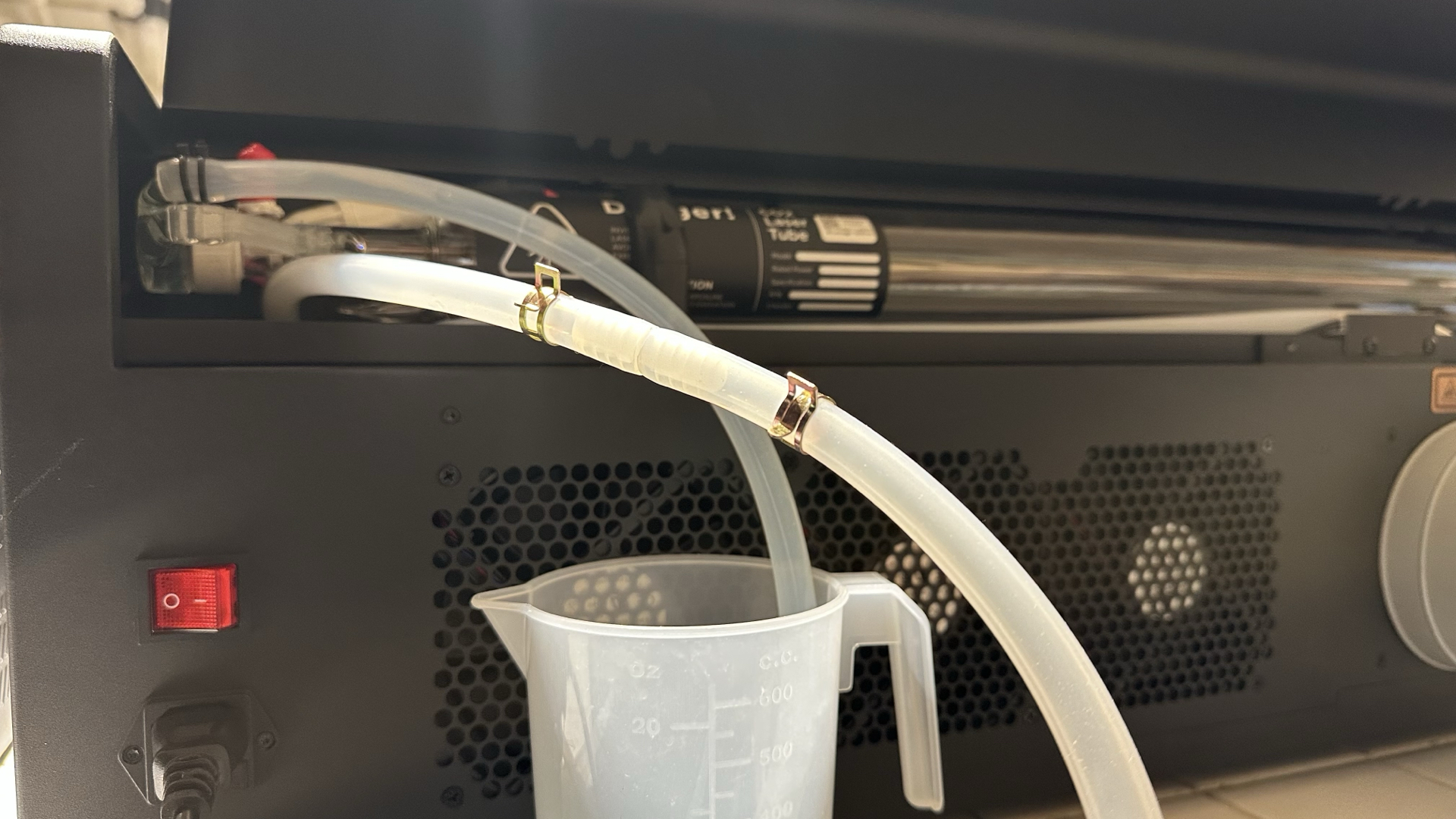

Brug en spidstang til at skubbe slangeklemmen hen over den dobbeltendede slangestuds for at fastgøre slangerne

Trin 5 - Monter og juster vandslangernes position

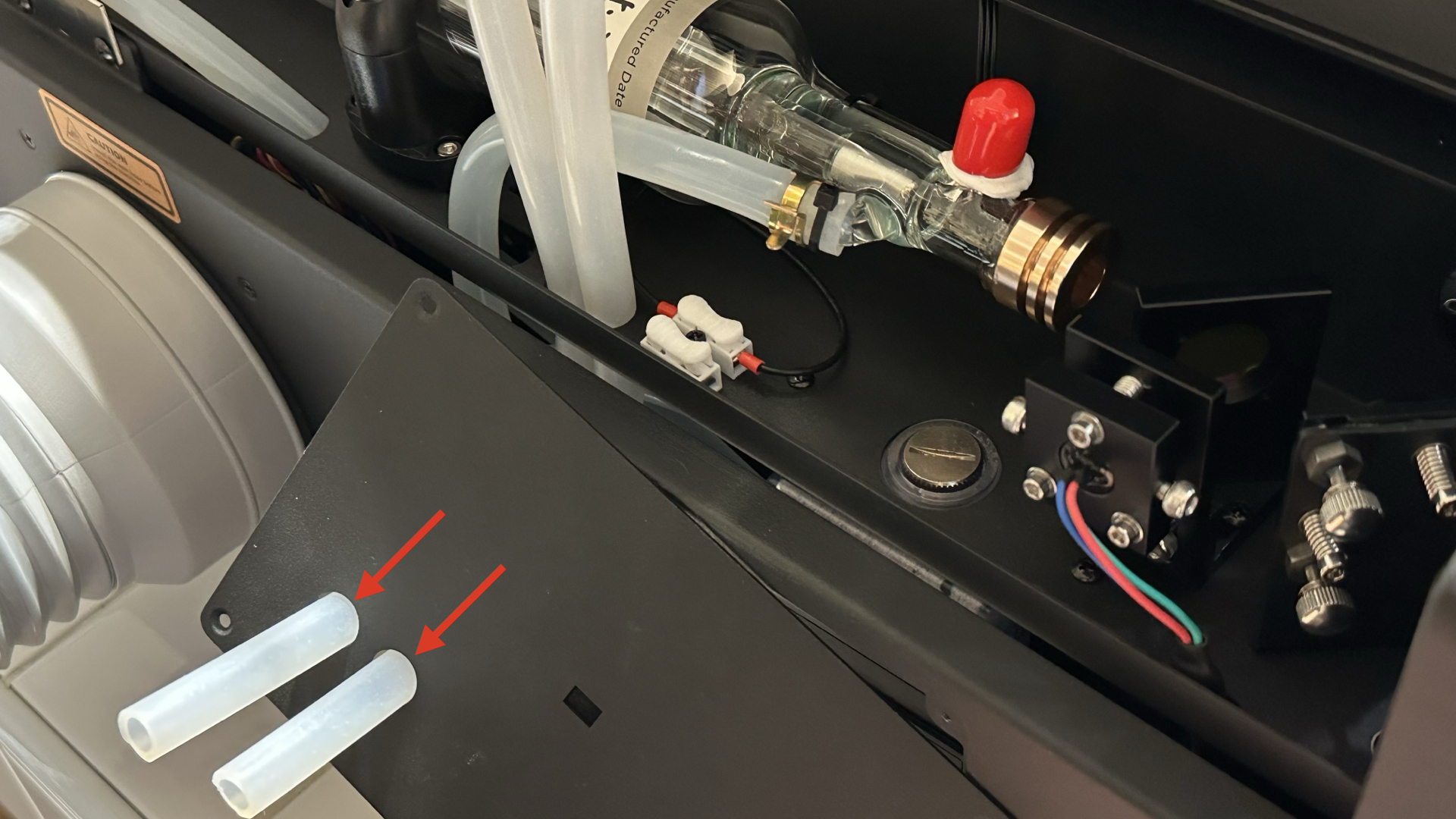

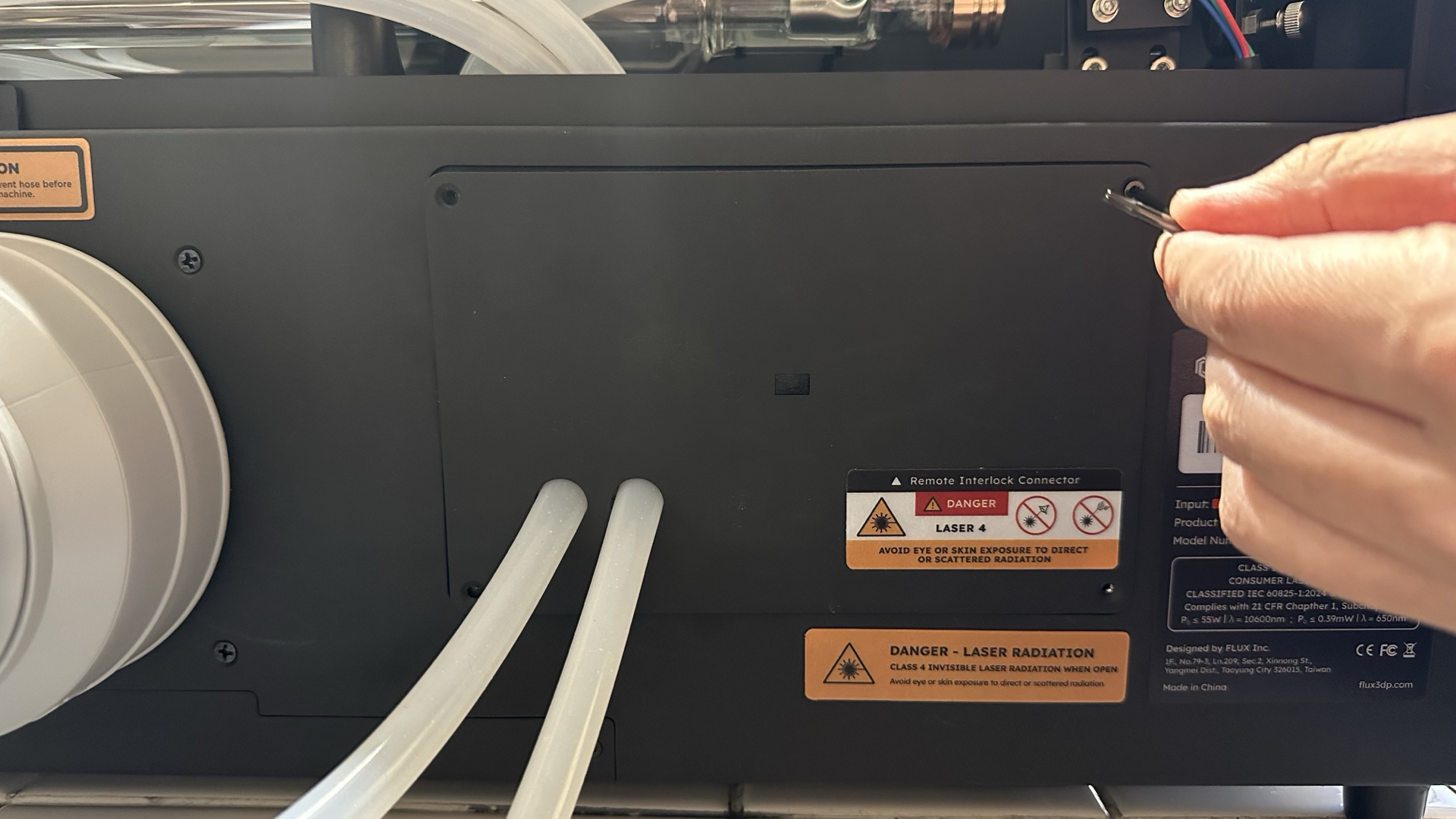

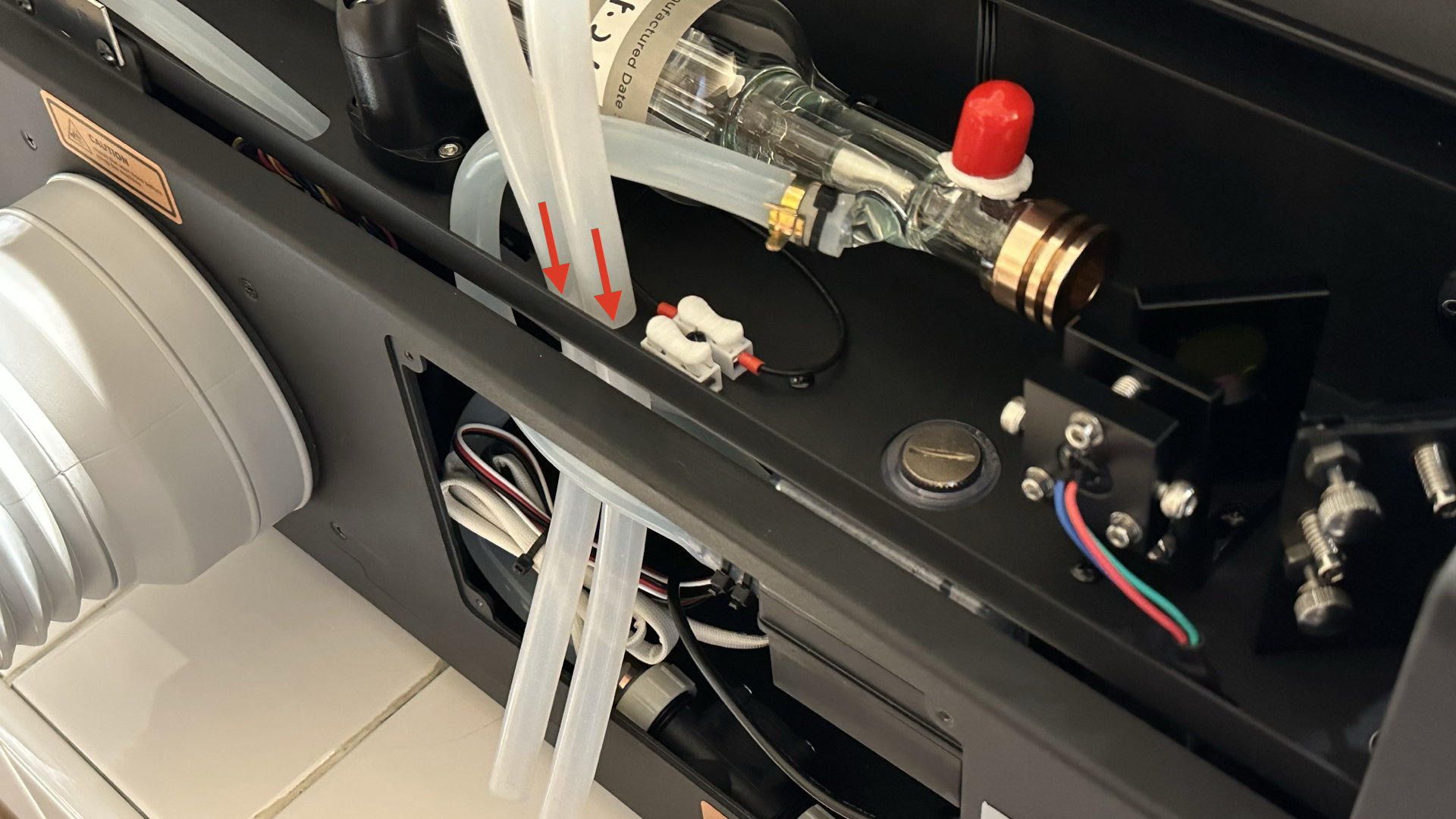

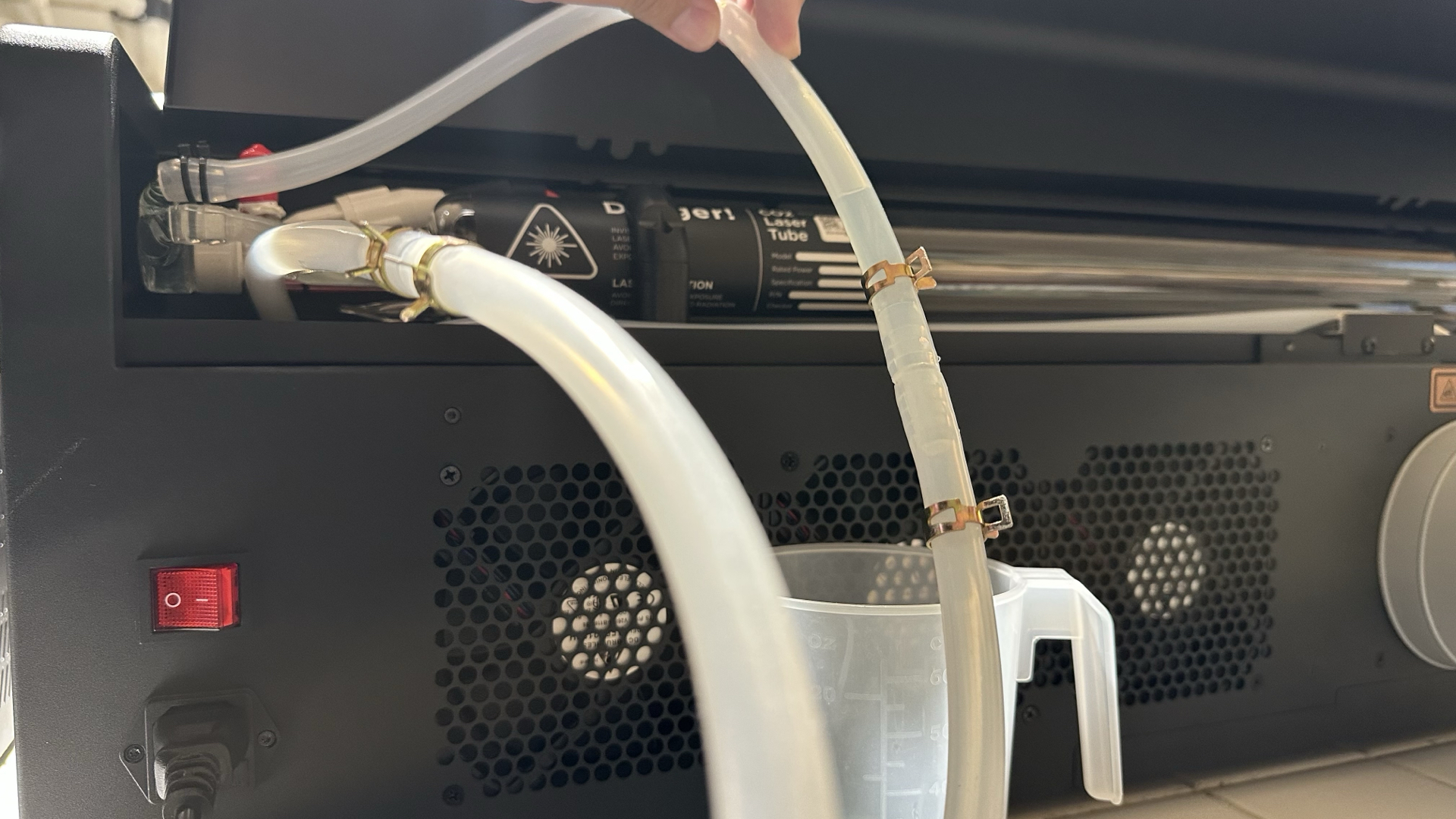

Før begge slanger gennem hullet ved vandpumpen og pumpedækslet

Trin 6 - Monter vandslangen til køleren

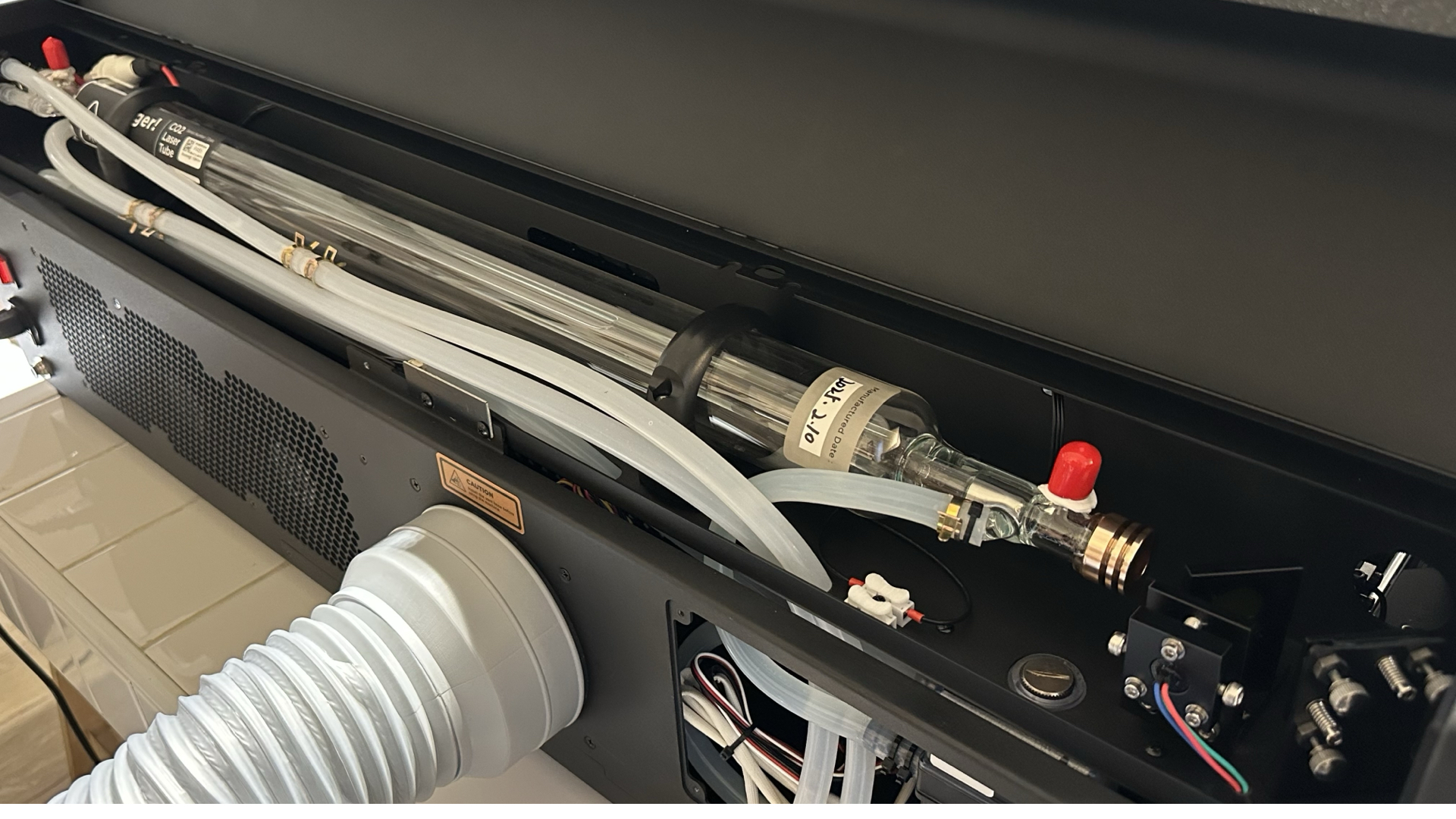

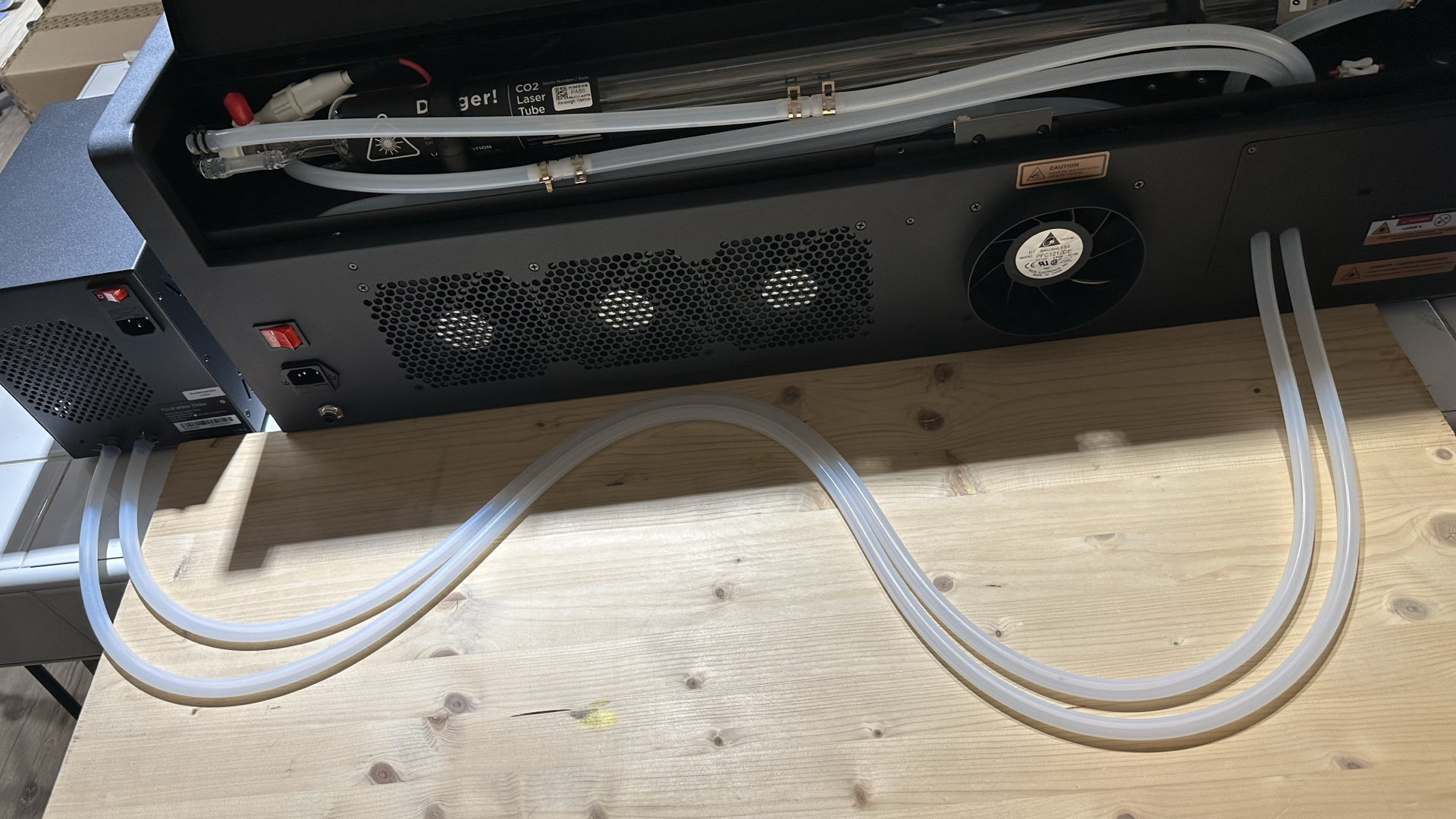

Trin 7 - Kontroller vandslangernes position

Det anbefales at være i vater med maskinen

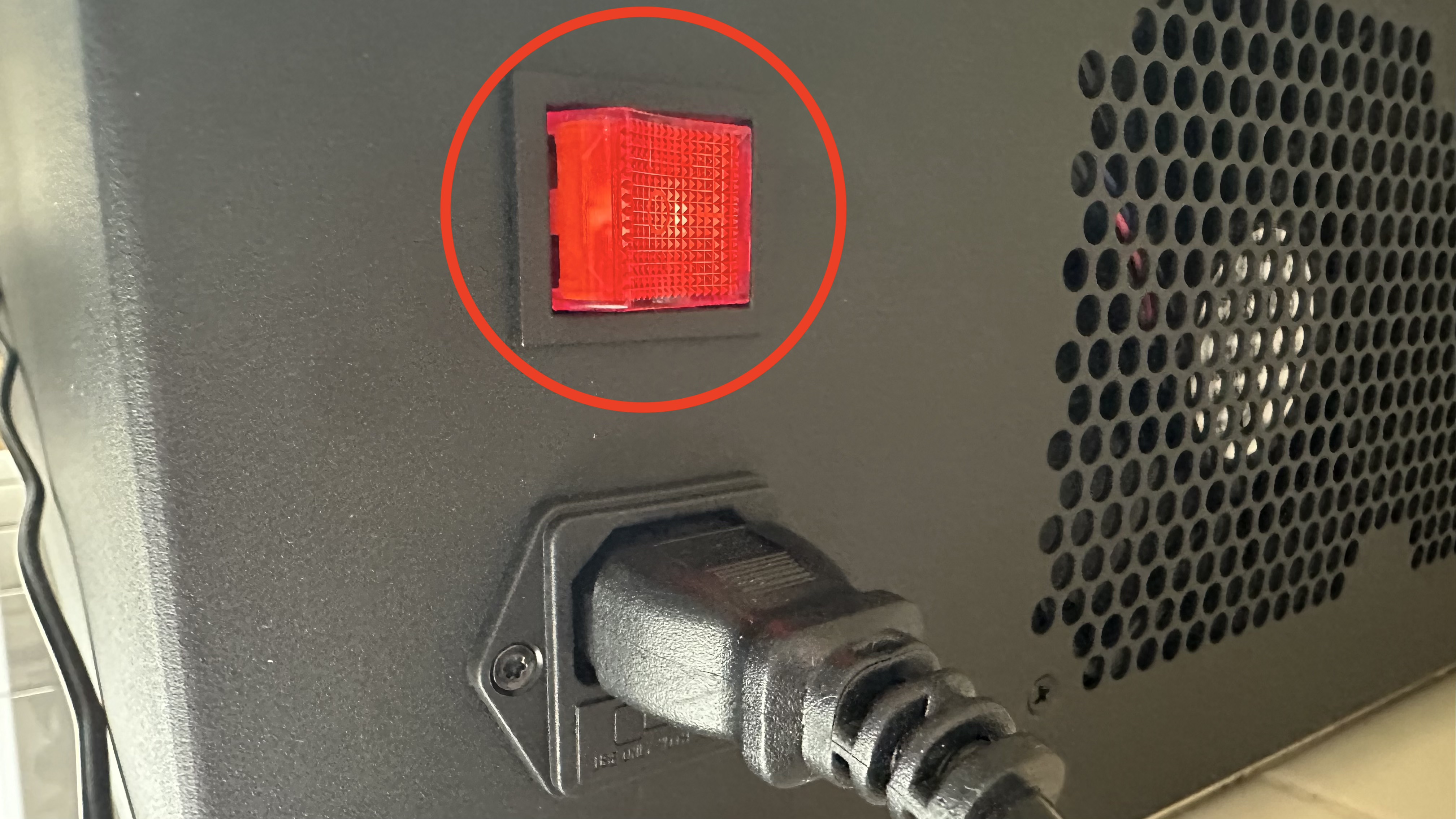

Trin 8 - Tænd maskinen

Trin 9 - Påfyldning af vand

a. Åbn pumpedækslet
b. Isæt tragten
c. Hæld langsomt vand i indtil tanken er halvt fuld
d. Luk pumpedækslet
e. Gå til "Vedligeholdelsestilstand" og vent til homing er færdig, tryk derefter på "Pumpe"-knappen for at starte vandpumpen
f. Når vandstanden i tanken falder, tryk på "Pumpe"-knappen igen for at slukke pumpen og påfyld mere vand indtil tanken er 80% fuld
g. Gentag ovenstående trin indtil vandstanden forbliver stabil ved 80% fyldning

Trin 10 - Test gennemstrømningshastigheden

Udfør en flowhastighedstest og kontrollér om værdien er normal
(Maskinpanel > Maskine > Hardwareindstillinger > Flowhastighedstest)

Trin 11 - Montér bagdæksel og vandpumpedæksel

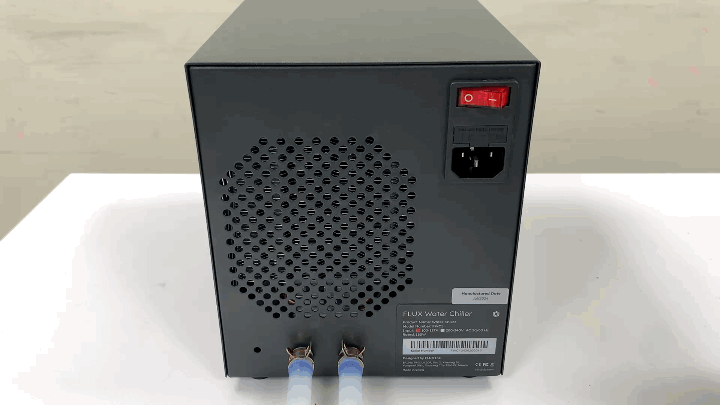

Trin 12 - Start køleenheden

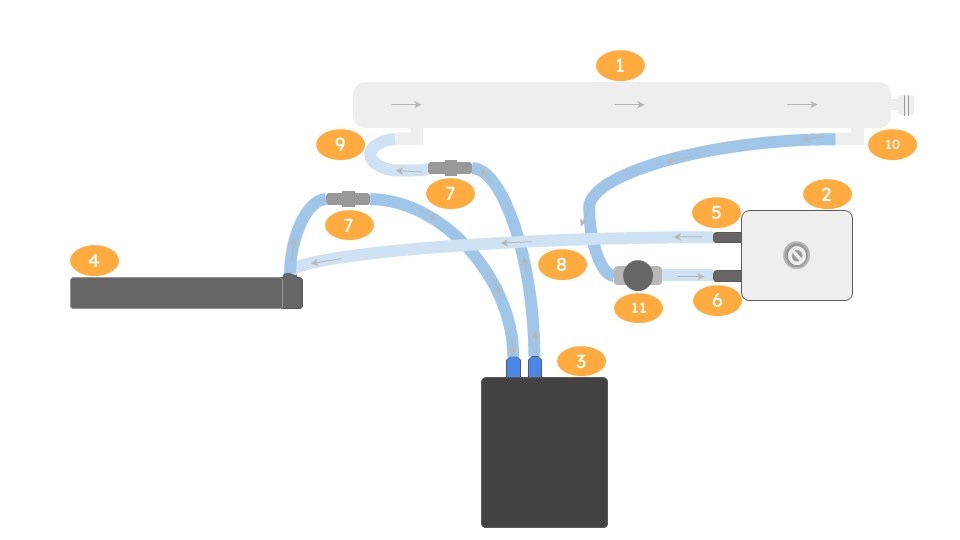

Vandflowdiagram

1. Laserrør
2. BLDC-vandpumpe
3. FLUX vandkøler
4. Vandkøleradiator
5. Vandpumpeudgang
6. Vandpumpeindgang
7. Dobbeltender pagodekonnektor
8. Vandslange
9. Laserrør vandindgang
10. Laserrør vandudgang
11. Flowsensor
