Beambox II & HEXA RF - Rotary Module 2.0 Installationsvejledning

FLUX Support Team
  • Opdateret

Beskrivelse

Denne artikel vil guide dig gennem, hvordan du starter en graveringsopgave med FLUX Rotary 2.0.

Bemærk:
Før du starter graveringen, bedes du bruge Beam Studio version 2.6.5.
Derudover bruges indramningsfunktionen til at verificere, at nøjagtigheden af ​​graveringsområdet og -størrelsen er korrekt.
(Hviser til Trin 17.)

Drejbare 2.0 kan arbejde med Beambox II med eller uden Extension Pocket. Derfor vil der være to kombinationer i denne artikel. Se venligst instruktionerne, der svarer til din opsætning.

Beambox II + Extension Pocket + Rotary 2.0

Trin 1

Installer BB2 Extension Pocket-tilføjelsen, se vejledningen nedenfor.
Extension Pocket Installationsvejledning

Trin 2

Sørg for, at du har følgende software- og firmwareversioner for at bruge rotationsfunktionen.

Beam Sutdio-version

Maskinfirmwareversion

Version 2.6.5 eller derover (Vejledning)
  • Beambox II - Version 6.0.7 eller højere. (Vejledning)
  • HEXA RF - Version 6.2.4 eller nyere (Vejledning)

Trin 3

Geninstaller platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds, og optag det til senere brug.
(Det anbefales at bruge det materiale, der bruges til at øve og teste for første gang.)

Trin 5

Se venligst tabellen nedenfor for at installere de korrekte roterende stativer eller honeycomb.
Derefter skal du vælge den korrekte fokuslinseafstand i henhold til dit objekts diameter.

Står Honeycomb

Størrelse & Standeoversigt

Objektets diameter Fokustilstand Stativ/Honeycomb Fokus
8mm - 30mm
(Omkreds: 31mm - 91mm)		 16mm
(Linse nederst)		 Honeycomb Manual
30mm - 55mm
(Omkreds: 94mm - 55mm)		 4mm
(Linse øverst)		 Honeycomb Auto
55mm - 110mm
(Omkreds: 94mm - 345mm)		 4mm
(Linse øverst)		 Kort Auto
110mm - 120mm
(Omkreds: 345mm - 377mm)		 16mm
(Linse nederst)		 Lange stativer
(Inkluderet i Extension Pocket) 		Manual
120mm - 180mm
(Omkreds: 377mm - 565mm)		 4mm
(Linse øverst)		 Lange stativer
(Inkluderet i Extension Pocket) 		Auto

Forklaring af fokustilstand

Som standard vil fokuslinsen være øverst, og fokuslinsen vil være 4mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil have en afstand på 4mm.


For mindre materialer når dysespidsen muligvis ikke standard 4mm. Derfor kan man øge afstanden ved at ændre linsens position til bunden af ​​dysen.
Når objektivet er i bunden, kan afstanden mellem spidsen og overfladen øges til 16mm.

Hvordan ændrer du objektivets position?

1. Skil linsen ad



2. Bestem rækkefølgen af fokustilstanden

Fokustilstand: 4mm (standard) Fokustilstand: 16mm
Linse Bloker
Bloker Linse
Ring Ring
Dyse Dyse



3. Saml objektivet igen
  1. Den røde side af blokken skal vende nedad.
  2. Den buede side af objektivet skal vende opad.
    (Et tip til hurtigt at bestemme den buede side er, at den skal afspejle hele dit ansigt, når du ser på den.)
  3. Drej ringen mod uret for at stramme den.



Kort & Lange stativer Forklaring

Stativene bruges til at placere på platformsbeslaget. Drejehjulet vil være på stativerne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform.

Rotary-off demonstration Rotary-on demonstration

Forskel

Korte stativer Lange stativer
Den er kortere i højden og bruges til mindre genstande.  Den er længere i højden og bruges til større genstande.

Hvordan installerer du stativerne?

  1. Der vil være huller på platformsbeslaget designet til standene.
  2. Stativene har skafter, der kan sættes ind i hullerne.
  3. Skift afstanden mellem akslerne om nødvendigt.



Trin 6

Når du har installeret stativerne, skal du sikre dig, at maskinen er slukket.
Find venligst tilslutningskablet fra kassen og indsæt kablet på maskinens venstre bagside.


For honeycomb, se venligst videoen nedenfor for installationen.

Trin 7

Placer drejeknappen på stativerne, og sæt kablet ind i enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotoren.

For honeycomb, se venligst videoen nedenfor for installationen.


Her er en demonstration af, hvordan man justerer rotationsrullerne.
(Bare tryk og hold knappen til højre, og rullerne kan bevæges frit)

Trin 8

Tænd for maskinen og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskin >> Hardwareindstillinger >> Næste side >> Fokustilstand [[0Z][]0][1] en

Trin 9

Placer materialet på drejehjulet og niveller det om nødvendigt ved hjælp af støttemodulet.


For forskellige former, se venligst følgende vejledninger, som dækker instruktionerne til placering af forskellige objekter.

Trin 10

Udfør autofokus eller manuel fokus afhængigt af dit objekts størrelse.

Objektets diameter Fokustilstand Stativ Fokus
1mm - 30mm
(Omkreds: 62mm - 91mm)		 16mm
(Linse nederst)		 Kort Manual
30mm - 54mm
(Omkreds: 91mm - 170mm)		 4mm
(Standard - objektiv øverst)		 Kort Auto
54mm - 69mm
(Omkreds: 170mm - 217mm)		 16mm
(Linse nederst)		 Lange stativer Auto
70mm - 79mm
(Omkreds: 220mm - 248mm)		 4mm
(Standard - objektiv øverst)		 Lange stativer Manual
80mm - 145mm
(Omkreds: 251mm - 455mm)		 4mm
(Standard - objektiv øverst)		 Lange stativer Auto

*Hvis din autofokus ikke kan nå materialets overflade, se venligst video for den manuelle fokusmetode.

Trin:

  1. Sænk sengen om nødvendigt.
  2. Sænk fokussonden til positionen klar til at fokusere.
  3. Flyt fokussonden tæt på materialets overflade.
  4. Løft sengen for at se, om sonden kan røre overfladen.
  5. Udfør autofokus eller manuel fokus.
  6. Læv fokussonden tilbage til standby-position.

Video 1 (autofokus):

Video 2 (manuel fokus):

Hvis du ikke har et fokusværktøj, så se venligst dette artikel for at lave en.

Trin 11

  • Aktiver det røde laserlys, der kommer ud fra dysespidsen.
    Hvis din røde laser allerede er aktiveret, skal du springe dette trin over.



  • Maskin >> Hardwareindstillinger >> Næste side >]> Rødt lys konstant 00][1]Z [1] TIL

Trin 12

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysprik angiver og bestemmer startpositionen.


Trin 13

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Trin 14

Gå til "Dokumentindstillinger" og foretag ændringerne.




1.
Skift arbejdsområdet til din maskine.
2.
Vælg den korrekte laserkilde til din maskine. (kun HEXA RF)
3.
Skift indstillingen Start fra til "Nuværende position".
4.
Vælg "Center" for Joboprindelse.
5.
Aktiver Rotary-funktionen.
6.
Vælg den korrekte rotationstype.

Trin 15

Gå til "Rotary Setup" og foretag ændringerne.

1.
Sørg for, at Rotary-funktionen er aktiveret.
2.
Vælg "Roller" for typen.
3.
Den roterende skala bruges, når graveringsresultatet er mindre eller større end dit originale design. (Du kan lade denne indstilling stå til "1" i dette trin.)
4.
Du skal aktivere spejlfunktionen for spejlet, hvis din roterende drejeknap er reverseret (Ruller til højre).
Hvis den ikke er vendt, lad den være deaktiveret.
(Kun tilgængelig for Ador.)

Trin 16

Opret et graveringsobjekt eller importer dit eget.



Afhængigt af dit design, vil det normalt blive roteret 90 grader for at matche den samme orientering af materialet.

Trin 17

Brug funktionen "Running Frame" for at se graveringens vej.

  • Vælg "Framing" for at se afgrænsningsrammen for designet eller filen.
  • Når du har klikket på "Start", begynder laserhovedet at bevæge sig, og den bevægelige sti vil angive graveringsområdet for denne opgave.
  • Udgangspunktet er, hvor din laserdyse befinder sig.
  • Dens sti vil afhænge af den "joboprindelse", der er valgt i Trin. Når midten er valgt, vil startpunktet blive sat i designets centrum. Centret bruges normalt til roterende job.
  • Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er accepteret.

Trin 18

Når du har bekræftet graveringspositionen, skal du indstille de korrekte hastigheds- og effektparametre baseret på dit materiale.

Trin 19

Luk døren og start opgaven.

Trin 20

Tjek resultatet.

Trin 21 (valgfrit)

⚠︎ Hvis du bemærker nogen abnormitet i dit graveringsresultat (forkortet eller forlænget), skal du se video nedenfor for at justere indstillingerne for rotationsskalaen.

  • Hvis dit resultat er større end dit originale design, skal du indstille scaler til 1.5 eller 2.0 for at gøre det større.
  • Hvis dit resultat er mindre end dit originale design, skal du indstille scaler til 0.5 for at gøre det mindre.

#SLUT

Tilbage til toppen

Beambox II + Rotary 2.0

Trin 1

Sørg for, at du har følgende software- og firmwareversioner for at bruge rotationsfunktionen.

Beam Sutdio-version

Maskinfirmwareversion

Version 2.6.5 eller derover (Vejledning)
  • Beambox II - Version 6.0.7 eller derover. (Vejledning)
  • HEXA RF - Version 6.2.4 eller nyere (Vejledning)

Trin 2

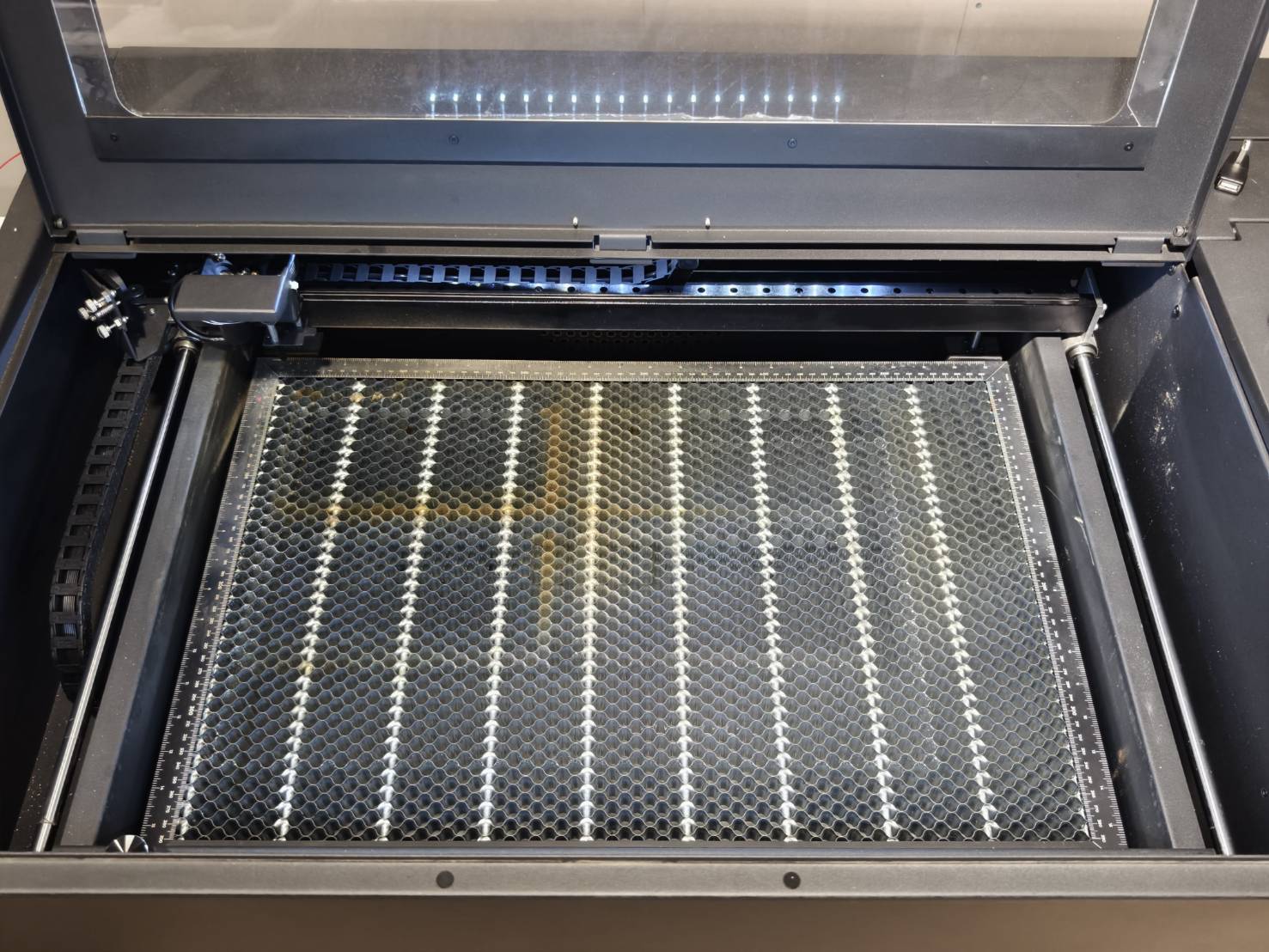

Fjern honeycomb og platformsbeslaget.

Trin 3

Geninstaller platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds, og optag det til senere brug.
(Det anbefales at bruge det materiale, der bruges til at øve og teste for første gang.)

Trin 5

Se venligst tabellen nedenfor for at installere de korrekte roterende stativer eller honeycomb.
Vælg derefter den korrekte fokuslinseafstand baseret på dit objekts diameter.

Står Honeycomb

Størrelse & Standkort

Objektets diameter Fokustilstand Stativ/Honeycomb Fokus
8mm - 30mm
(Omkreds: 31mm - 91mm)		 16mm
(Linse nederst)		 Honeycomb Manual
30mm - 55mm
(Omkreds: 94mm - 55mm)		 4mm
(Linse øverst)		 Honeycomb Auto
55mm - 110mm
(Omkreds: 94mm - 345mm)		 4mm
(Linse øverst)		 Kort Auto

Forklaring af fokustilstand

Som standard vil fokuslinsen være øverst, og fokuslinsen vil være 4mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil have en afstand på 4mm.


For mindre materialer når dysespidsen muligvis ikke standard 4mm. Derfor kan man øge afstanden ved at ændre linsens position til bunden af ​​dysen.
Når objektivet er i bunden, kan afstanden mellem spidsen og overfladen øges til 16mm.

Hvordan ændrer du objektivets position?

1. Skil linsen ad



2. Bestem rækkefølgen af fokustilstanden

Fokustilstand: 4mm (standard) Fokustilstand: 16mm
Linse Bloker
Bloker Linse
Ring Ring
Dyse Dyse



3. Saml objektivet igen
  1. Den røde side af blokken skal vende nedad.
  2. Den buede side af objektivet skal vende opad.
    (Et tip til hurtigt at bestemme den buede side er, at den skal afspejle hele dit ansigt, når du ser på den.)
  3. Drej ringen mod uret for at stramme den op.



Standforklaring

Stativene bruges til at placere på platformsbeslaget. Drejehjulet vil være på stativerne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform.

Rotary-off demonstration Rotary-on demonstration
Korte stativer
Den er kortere i højden og bruges til mindre genstande.

Hvordan installerer du stativerne?

  1. Der vil være huller på platformsbeslaget designet til standene.
  2. Stativene har skafter, der kan sættes ind i hullerne.
  3. Skift afstanden mellem akslerne om nødvendigt.

Trin 6

Når du har installeret stativerne, skal du sikre dig, at maskinen er slukket.
Find venligst tilslutningskablet fra kassen og indsæt kablet på maskinens venstre bagside.


For honeycomb, se venligst videoen nedenfor for installationen.

Trin 7

Placer drejeknappen på stativerne, og sæt kablet i enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotoren.

For honeycomb, se venligst videoen nedenfor for installationen.


Her er en demonstration af, hvordan man justerer rotationsrullerne.
(Bare tryk og hold knappen til højre, og rullerne kan bevæges frit)

Trin 8

Tænd for maskinen og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskin >> Hardwareindstillinger >> Næste side >]> Fokustilstand [[02][]0]0[7] en

Trin 9

Placer materialet på rotoren og niveller det om nødvendigt ved hjælp af støttemodulet.


For forskellige former, se venligst følgende vejledninger, som dækker instruktionerne til placering af forskellige objekter.

Trin 10

Udfør autofokus eller manuel fokus afhængigt af dit objekts størrelse.

Objektets diameter Fokustilstand Stativ Fokus
1mm - 30mm
(Omkreds: 62mm - 91mm)		 16mm
(Linse nederst)		 Kort Manual
30mm - 54mm
(Omkreds: 91mm - 170mm)		 4mm
(Standard - linse øverst)		 Kort Auto
54mm - 69mm
(Omkreds: 170mm - 217mm)		 16mm
(Linse nederst)		 Lange stativer Auto
70mm - 79mm
(Omkreds: 220mm - 248mm)		 4mm
(Standard - objektiv øverst)		 Lange stativer Manual
80mm - 145mm
(Omkreds: 251mm - 455mm)		 4mm
(Standard - linse øverst)		 Lange stativer Auto

*Hvis din autofokus ikke kan nå materialets overflade, se venligst video for den manuelle fokusmetode.

Trin:

  1. Sænk sengen om nødvendigt.
  2. Sænk fokussonden til positionen klar til at fokusere.
  3. Flyt fokussonden tæt på materialets overflade.
  4. Løft sengen for at se, om sonden kan røre overfladen.
  5. Udfør autofokus eller manuel fokus.
  6. Læv fokussonden tilbage til standby-position.

Video 1 (autofokus):

Video 2 (Manuel fokus):

Hvis du ikke har et fokusværktøj, så se venligst dette artikel for at lave en.

Trin 11

  • Aktiver det røde laserlys, der kommer ud fra dysespidsen.
    Hvis din røde laser allerede er aktiveret, skal du springe dette trin over.



  • Maskin >> Hardwareindstillinger >> Næste side >]> Rødt lys Konstant 00 [[4]DE TIL

Trin 12

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysprik angiver og bestemmer startpositionen.


Trin 13

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Trin 14

Gå til "Dokumentindstillinger" og foretag ændringerne.




1.
Skift arbejdsområdet til din maskine.
2.
Vælg den korrekte laserkilde til din maskine. (kun HEXA RF)
3.
Skift indstillingen Start fra til "Nuværende position".
4.
Vælg "Center" for Joboprindelse.
5.
Aktiver Rotary-funktionen.
6.
Vælg den korrekte rotationstype.

Trin 15

Gå til "Rotary Setup" og foretag ændringerne.

1.
Sørg for, at Rotary-funktionen er aktiveret.
2.
Vælg "Roller" for typen.
3.
Den roterende skala bruges, når graveringsresultatet er mindre eller større end dit originale design. (Du kan lade denne indstilling stå til "1" i dette trin.)
4.
Du skal aktivere spejlfunktionen for spejlet, hvis din roterende drejeknap er reverseret (Ruller til højre).
Hvis den ikke er vendt, lad den være deaktiveret.
(Kun tilgængelig for Ador.)

Trin 16

Opret et graveringsobjekt, eller importér dit eget.

Screenshot 2024-09-26 at 12.23.35 PM.png



Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche den samme orientering af materialet.

Trin 17

Brug funktionen "Running Frame" for at se graveringens vej.

  • Vælg "Framing" for at se afgrænsningsrammen for designet eller filen.
  • Når du har klikket på "Start", begynder laserhovedet at bevæge sig, og den bevægelige sti vil angive graveringsområdet for denne opgave.
  • Udgangspunktet er, hvor din laserdyse befinder sig.
  • Dens sti vil afhænge af den "joboprindelse", der er valgt i Trin. Når midten er valgt, vil startpunktet blive sat i designets centrum. Centret bruges normalt til roterende job.
  • Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er accepteret.

Trin 18

Når du har bekræftet graveringspositionen, skal du indstille de korrekte hastigheds- og effektparametre baseret på dit materiale.

Trin 19

Luk døren og start opgaven.

Trin 20

Tjek resultatet.

Trin 21 (valgfrit)

⚠︎ Hvis du bemærker nogen abnormitet i dit graveringsresultat (forkortet eller forlænget), se venligst video nedenfor for at justere indstillingerne for rotationsskalaen.

  • Hvis dit resultat er større end dit originale design, skal du indstille scaler til 1.5 eller 2.0 for at gøre det større.
  • Hvis dit resultat er mindre end dit originale design, skal du indstille scaler til 0.5 for at gøre det mindre.

#SLUT

Tilbage til toppen




Relaterede artikler

Kommentarer

0 kommentarer

Artiklen er lukket for kommentarer.
