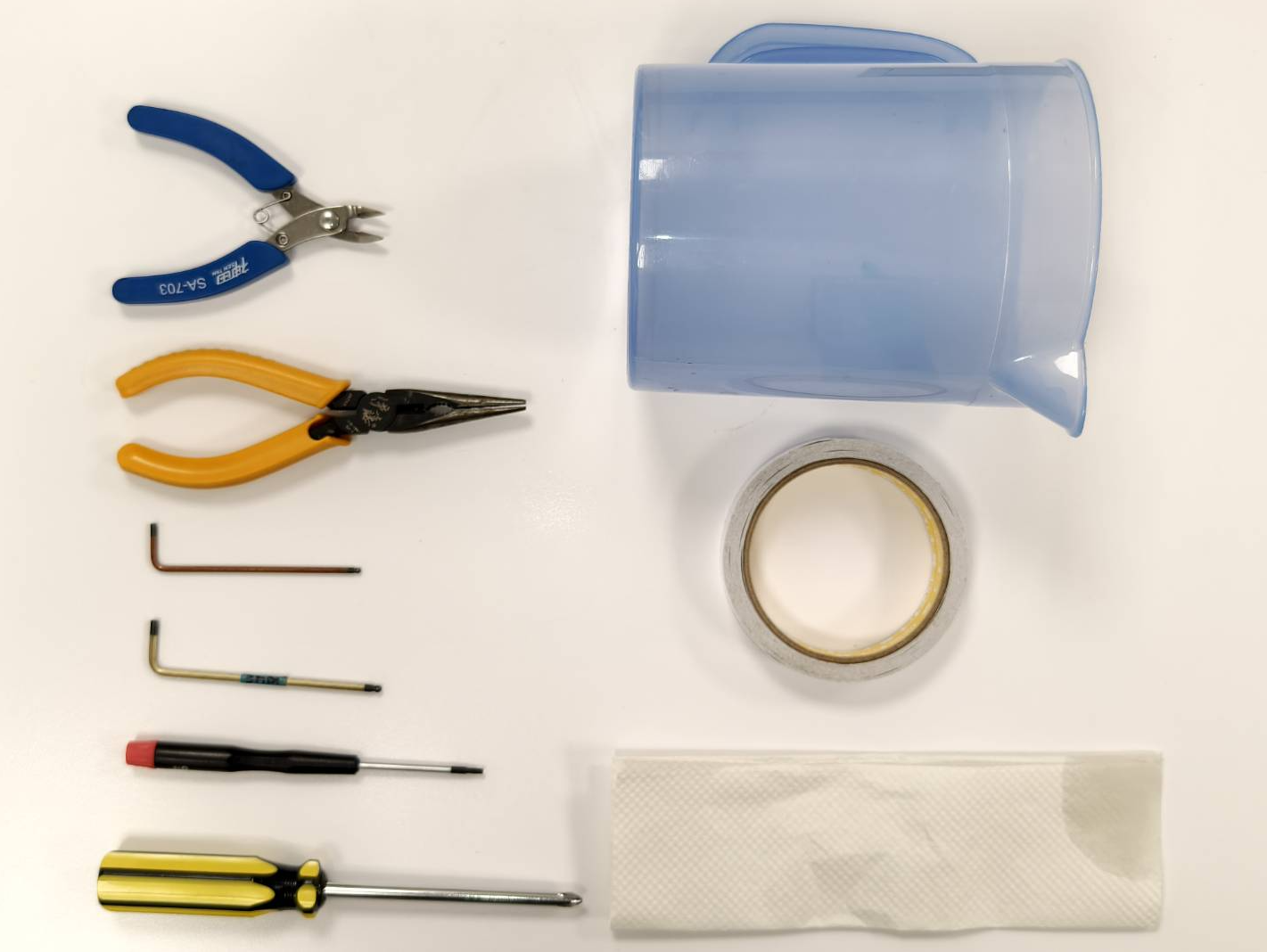

Værktøjer
| 1 | Skæretang |
| 2 | Tang |
| 3 | 2,5 mm unbrakonøgle |
| 4 | 3 mm unbrakonøgle |
| 5 | T8 Torx-skruetrækker |
| 6 | Stjerneskruetrækker |
| 7 | Vandbeholder (stor) |
| 8 | Dobbeltklæbende tape |
| 9 | Klud eller køkkenrulle |
Trin 1
Sluk for maskinen, og tag stikket ud af stikkontakten.
Trin 2
Åbn vandpumpedækslet med Torx-skruetrækkeren.
Trin 2.1
Dette er et valgfrit trin.
Løft maskinen for at skabe mere plads over og under, eller flyt maskinen til bordkanten.
Trin 3
Brug en skruetrækker til at løsne skruerne på maskinens bagside, hvorefter bagdækslet kan åbnes.
Trin 4
Klip de to kabelbindere over, så flowsensoren kan bevæges frit.
Hvis din flowsensor ikke er fastgjort, kan du springe dette trin over.
Trin 5

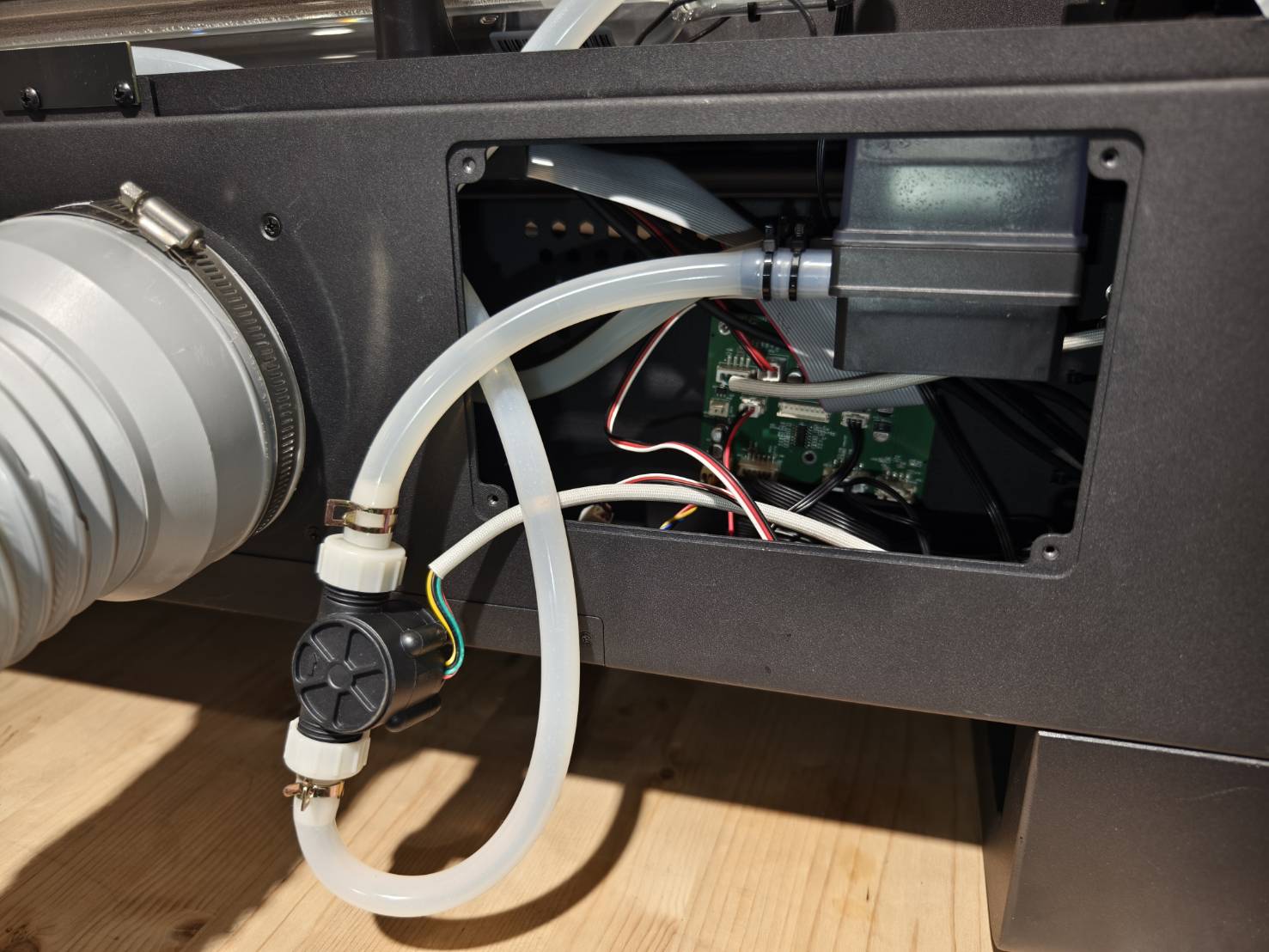

Fjern flowsensoren for at skabe mere plads.
Trin 6

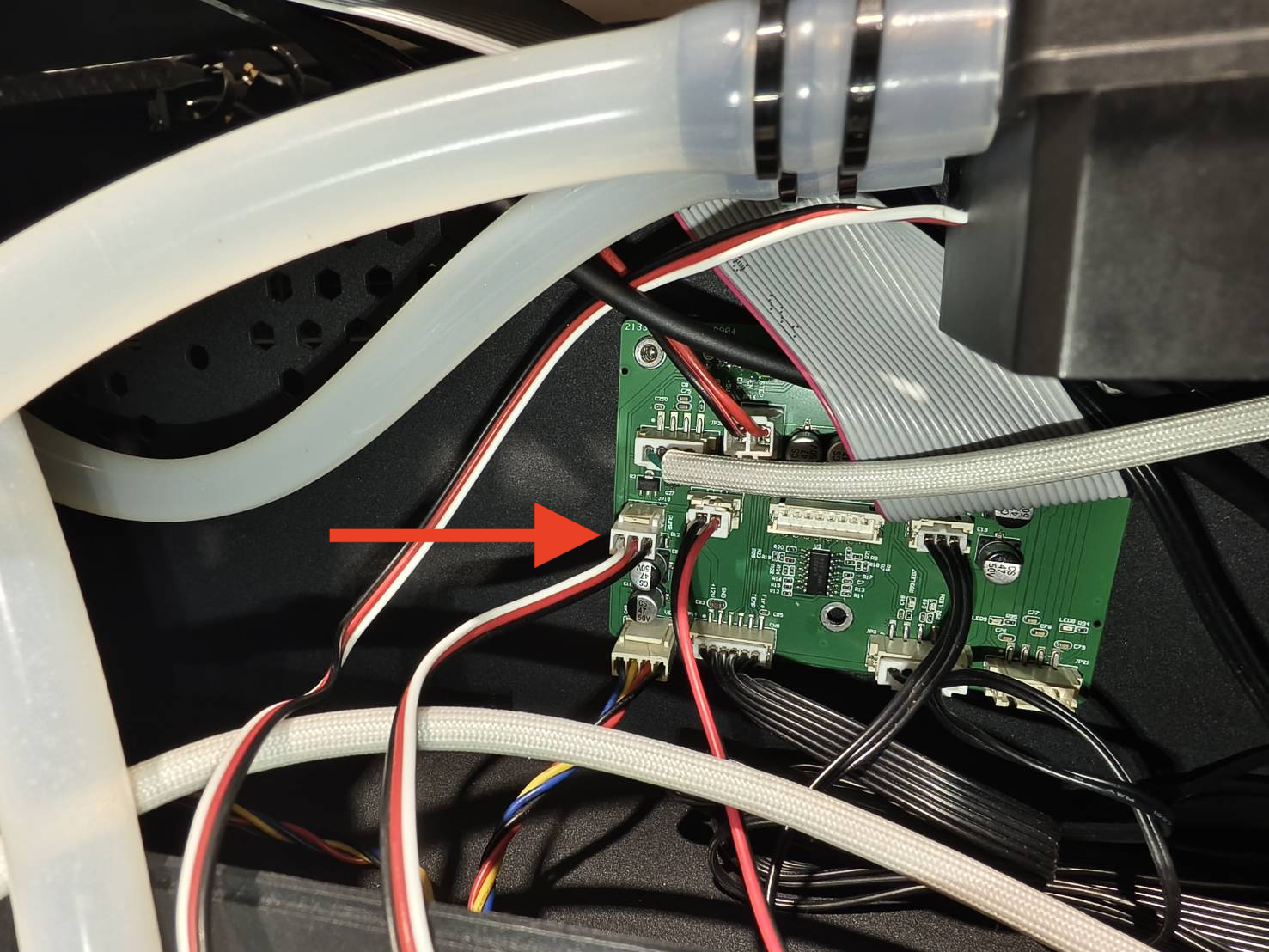

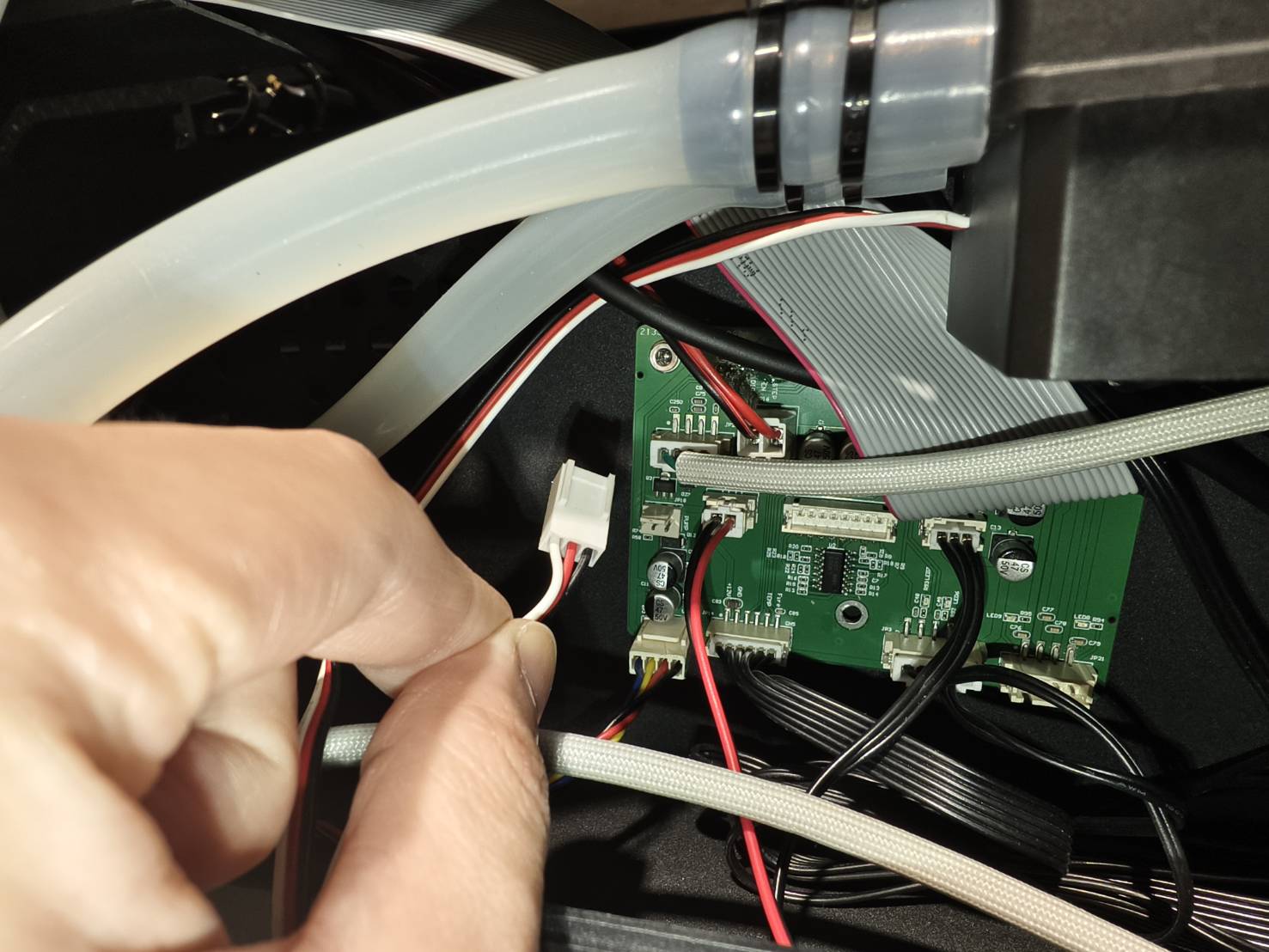

Afbryd vandpumpens kabel.
(Hvis dit printkort afviger fra billederne nedenfor, bedes du se diagrammet for den nyeste opsætning.)
Trin 7

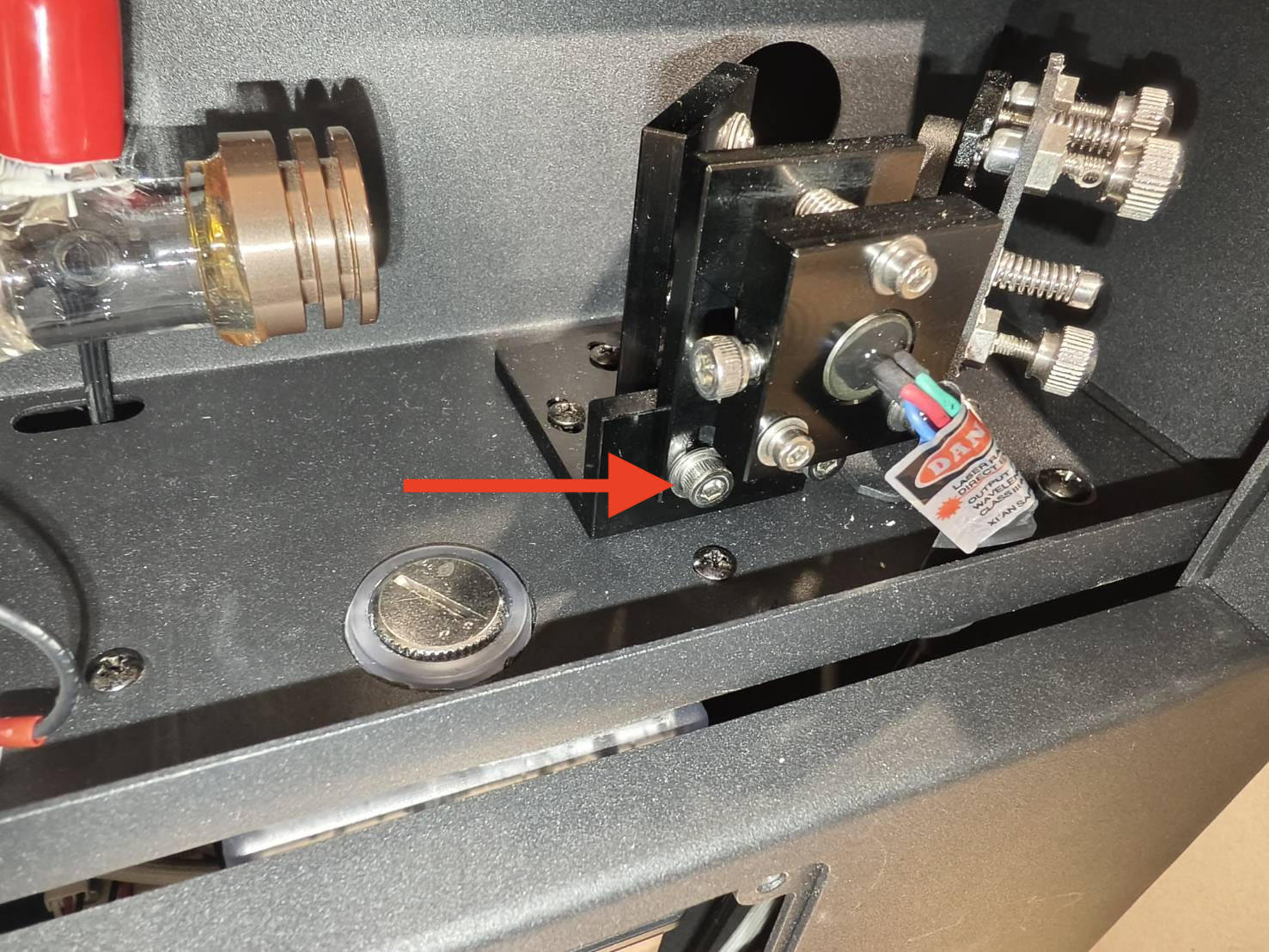

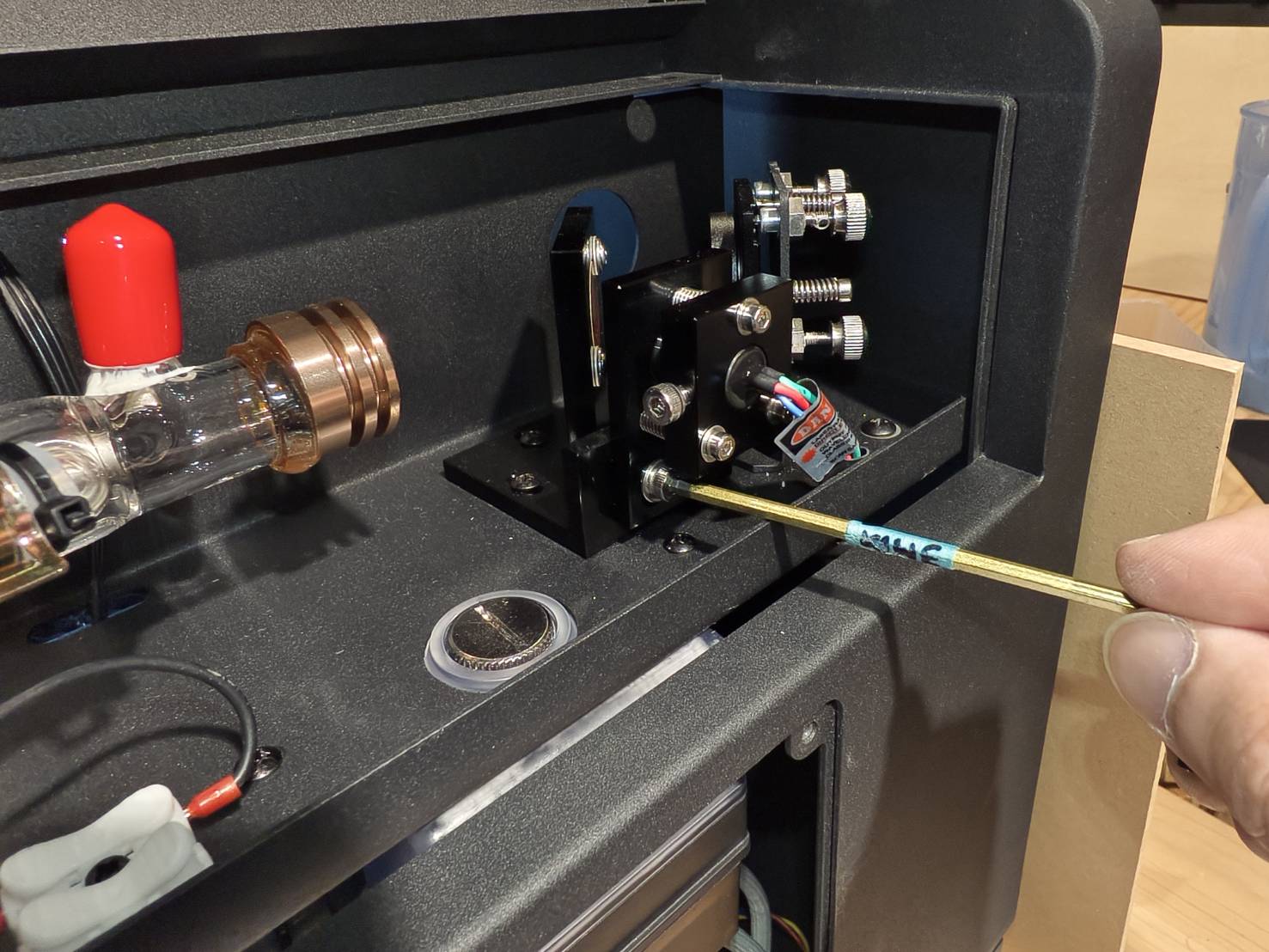

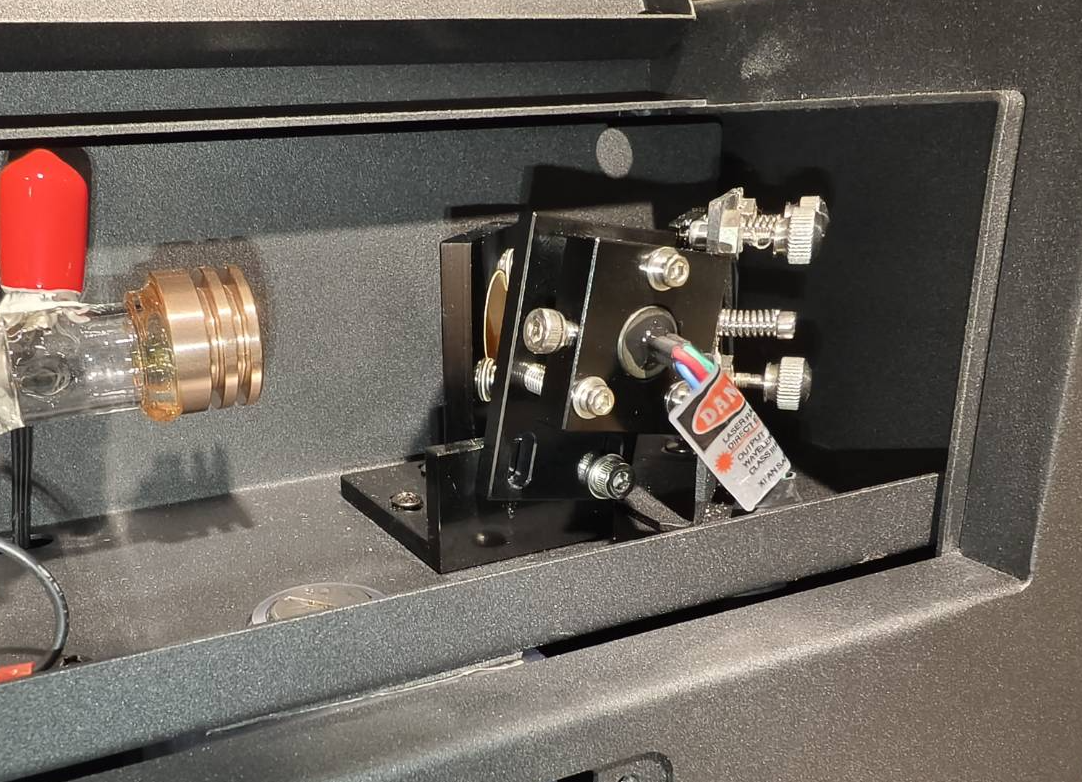

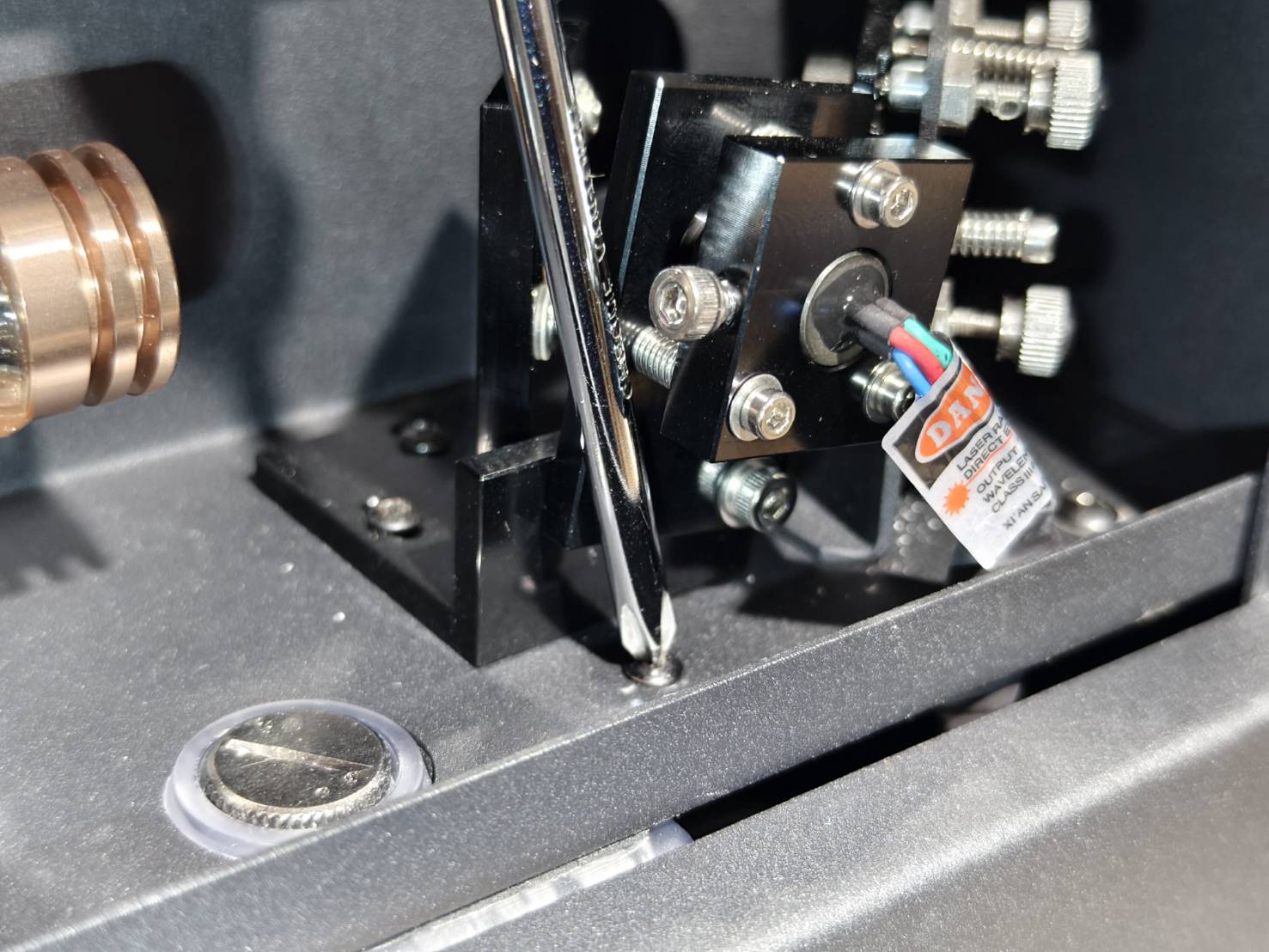

Fjern skruen til venstre for den røde laserpegerholder.
Trin 8

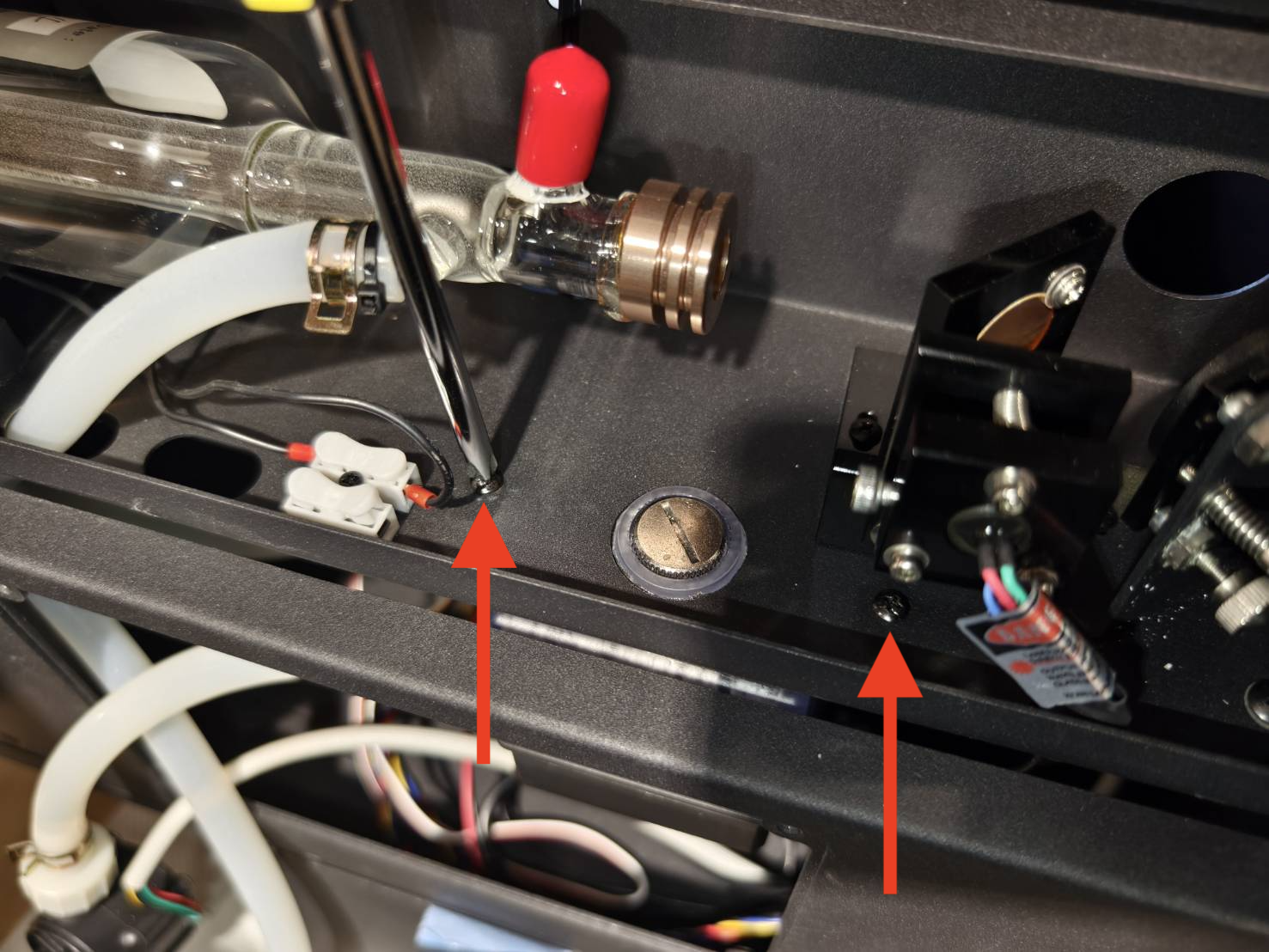

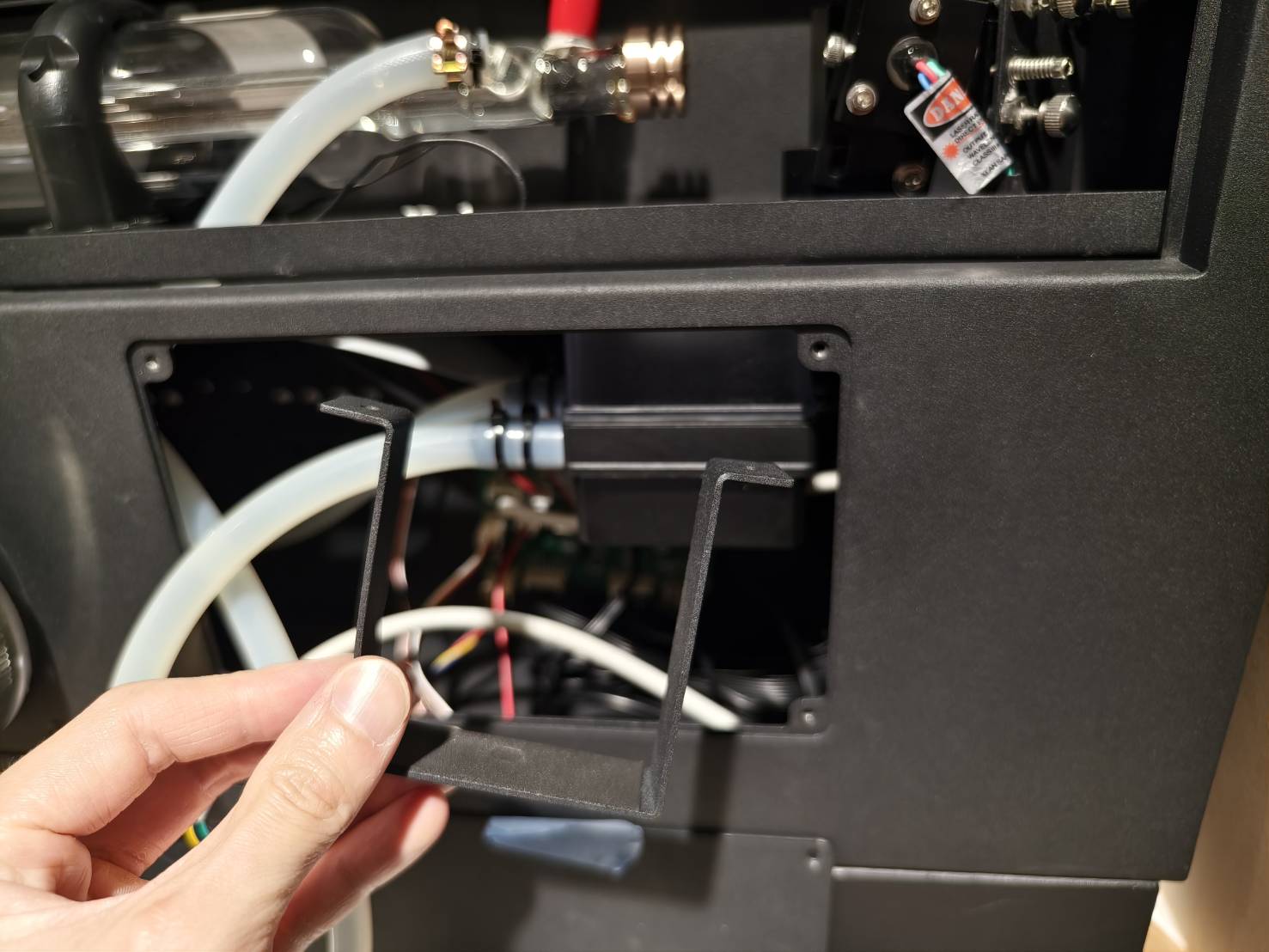

Løsn de to skruer, og vandpumpebeslaget kan derefter fjernes.
Trin 9
- Vandpumpen kan være fastklæbet til maskinen.
Forsøg at fjerne den med hånden.
(Hvis din vandpumpe blev fjernet sammen med beslaget, kan du springe dette trin over.)

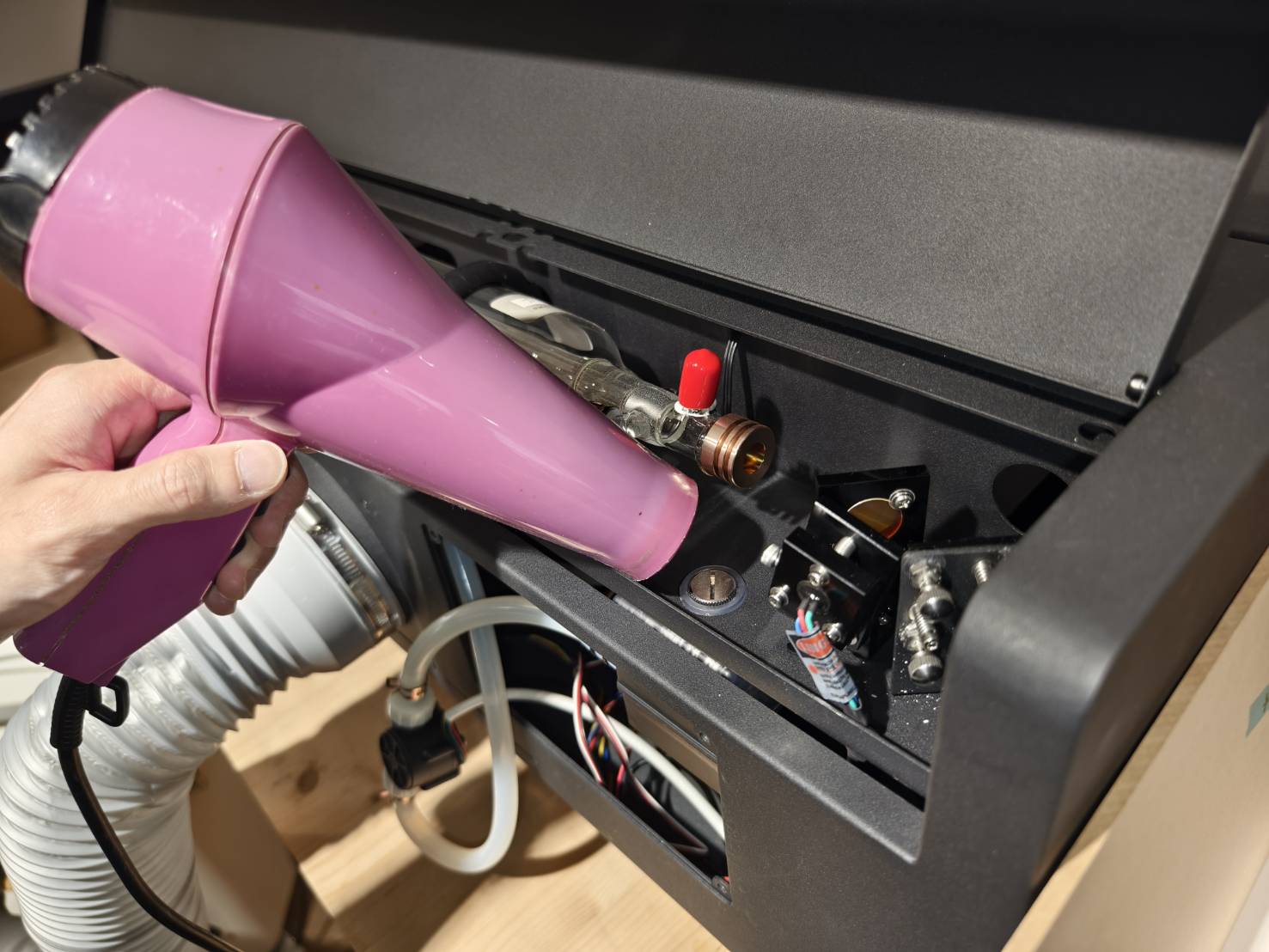

- Hvis tapen er for stærk til at pumpen kan fjernes, kan du bruge en hårtørrer til at opvarme den let for at gøre det nemmere.
Trin 10
Fjern eventuelle taperester fra maskinen.
Trin 11

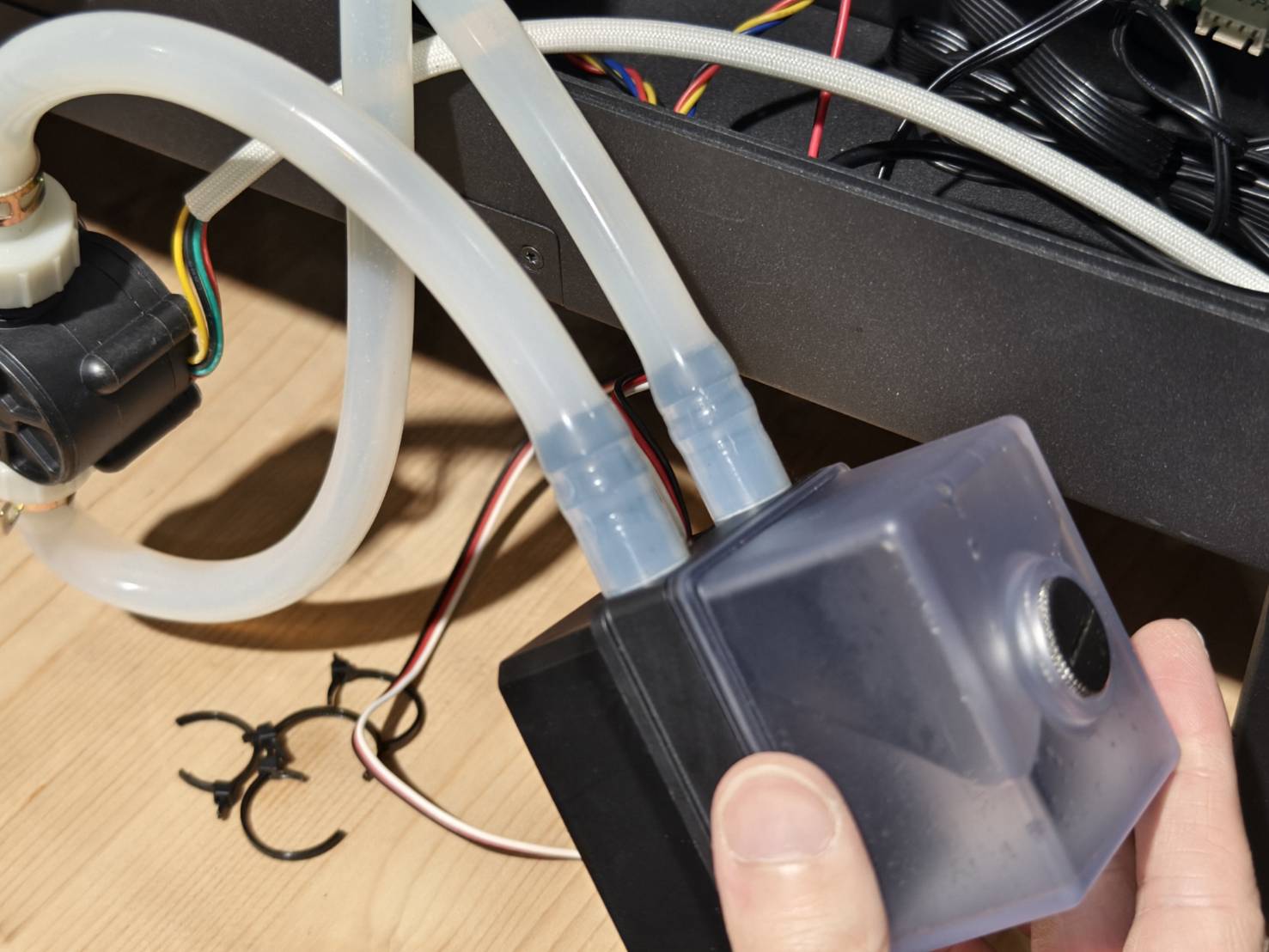

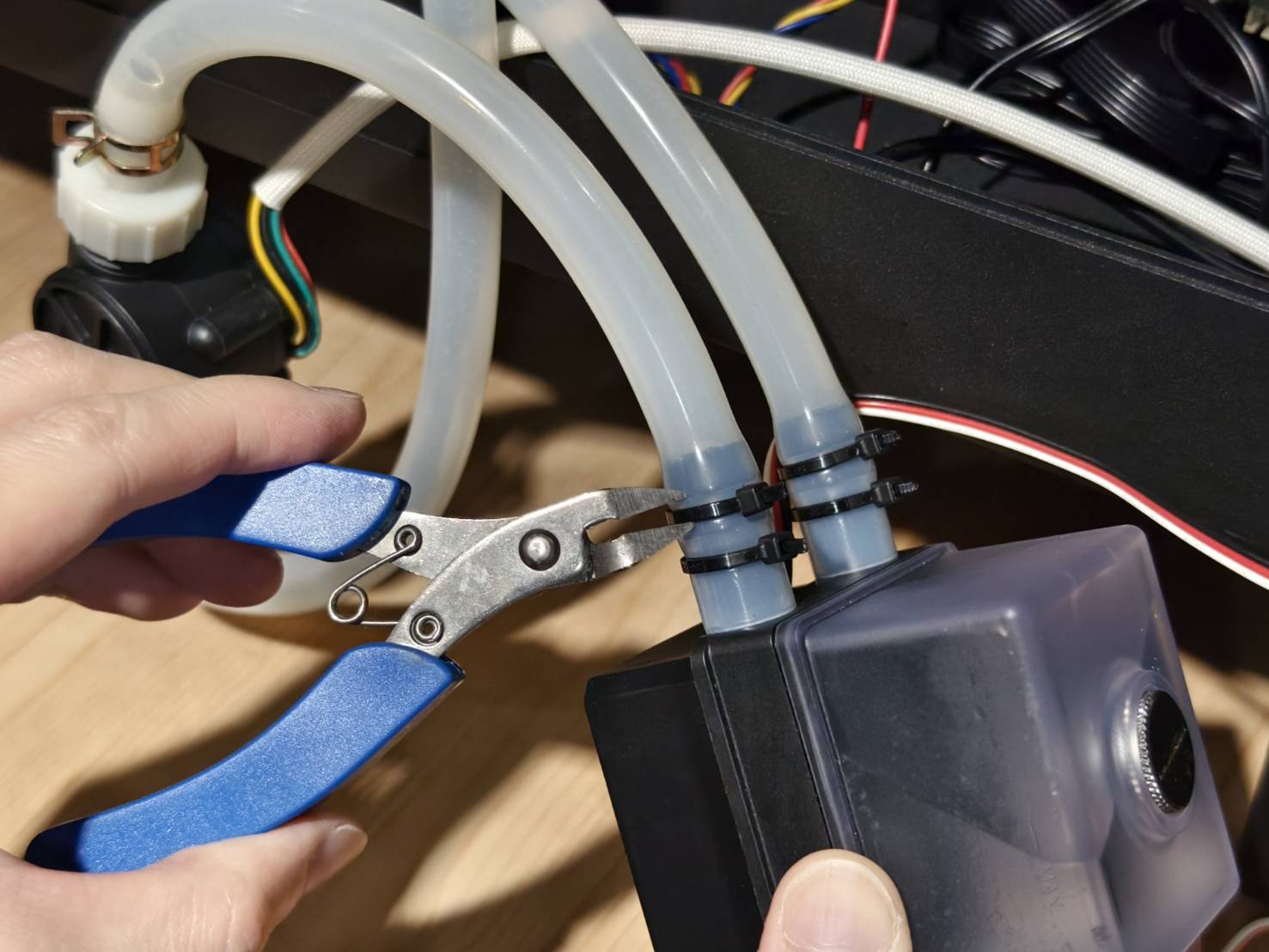

Tag vandpumpen ud og klip kabelbinderne af, eller flyt slangeklemmerne, hvis der er nogen.

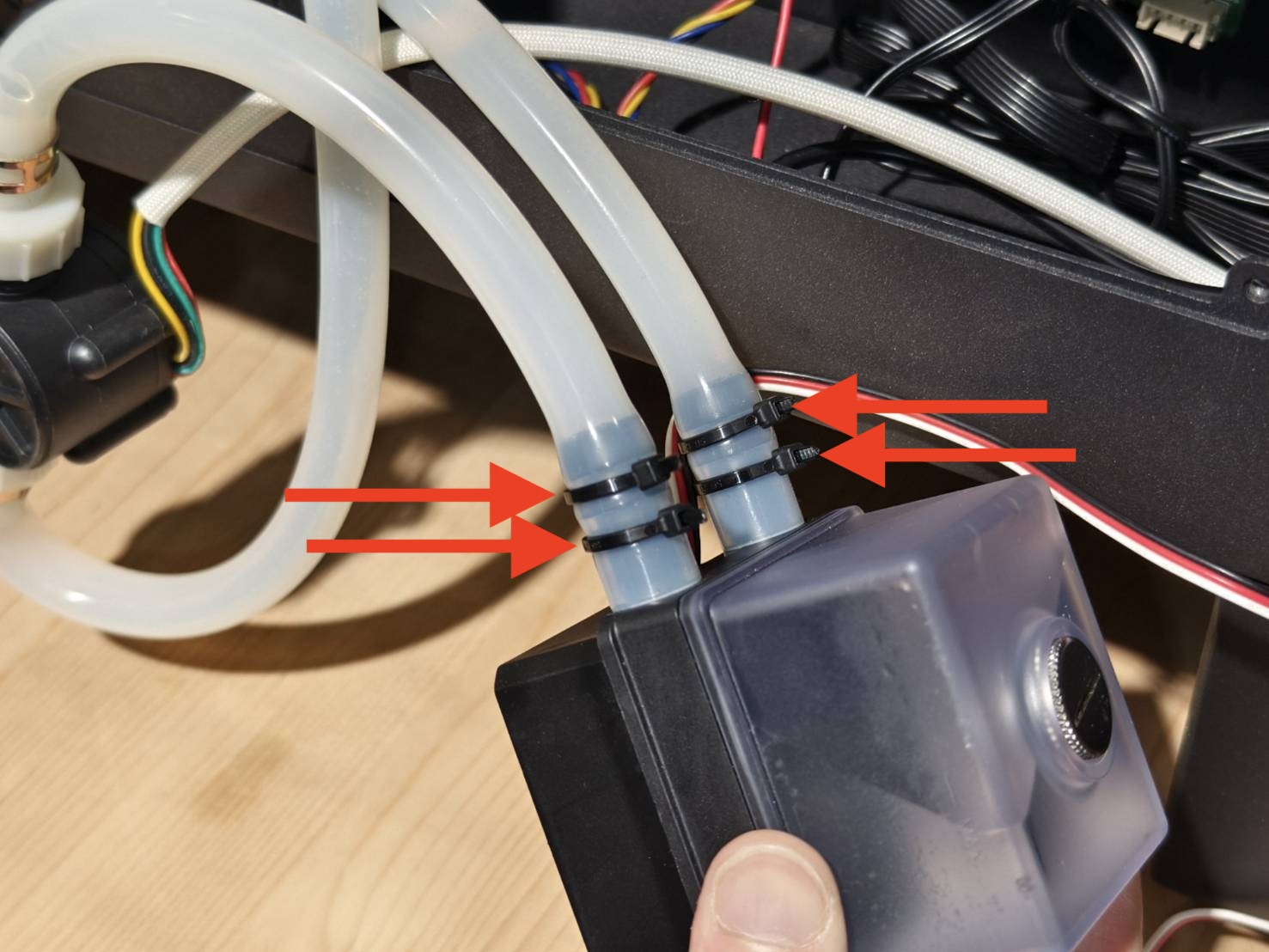

Kabelbindere

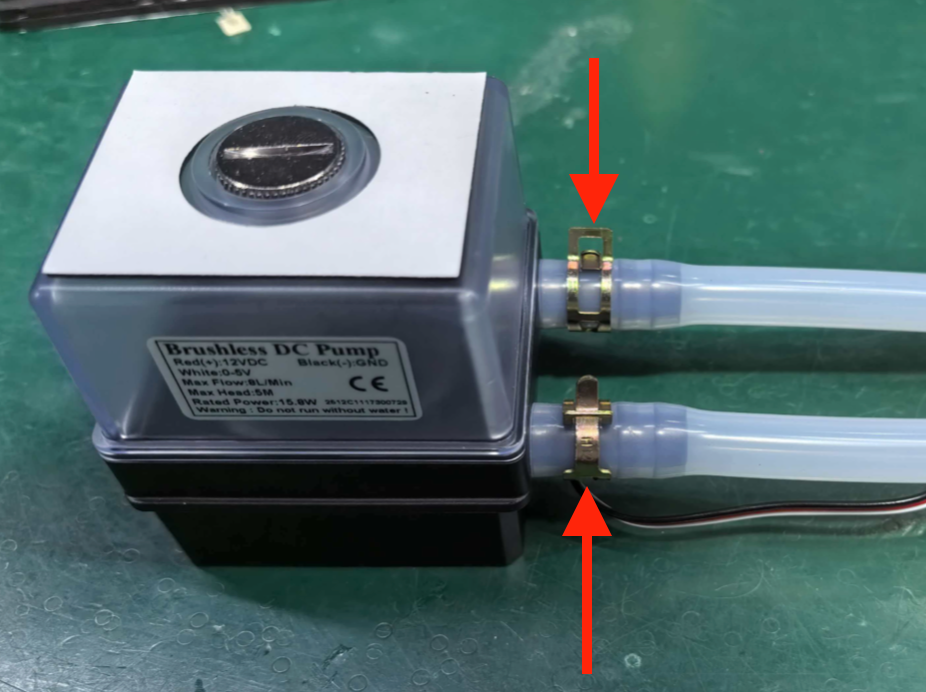

Slangeklemmer
Trin 12

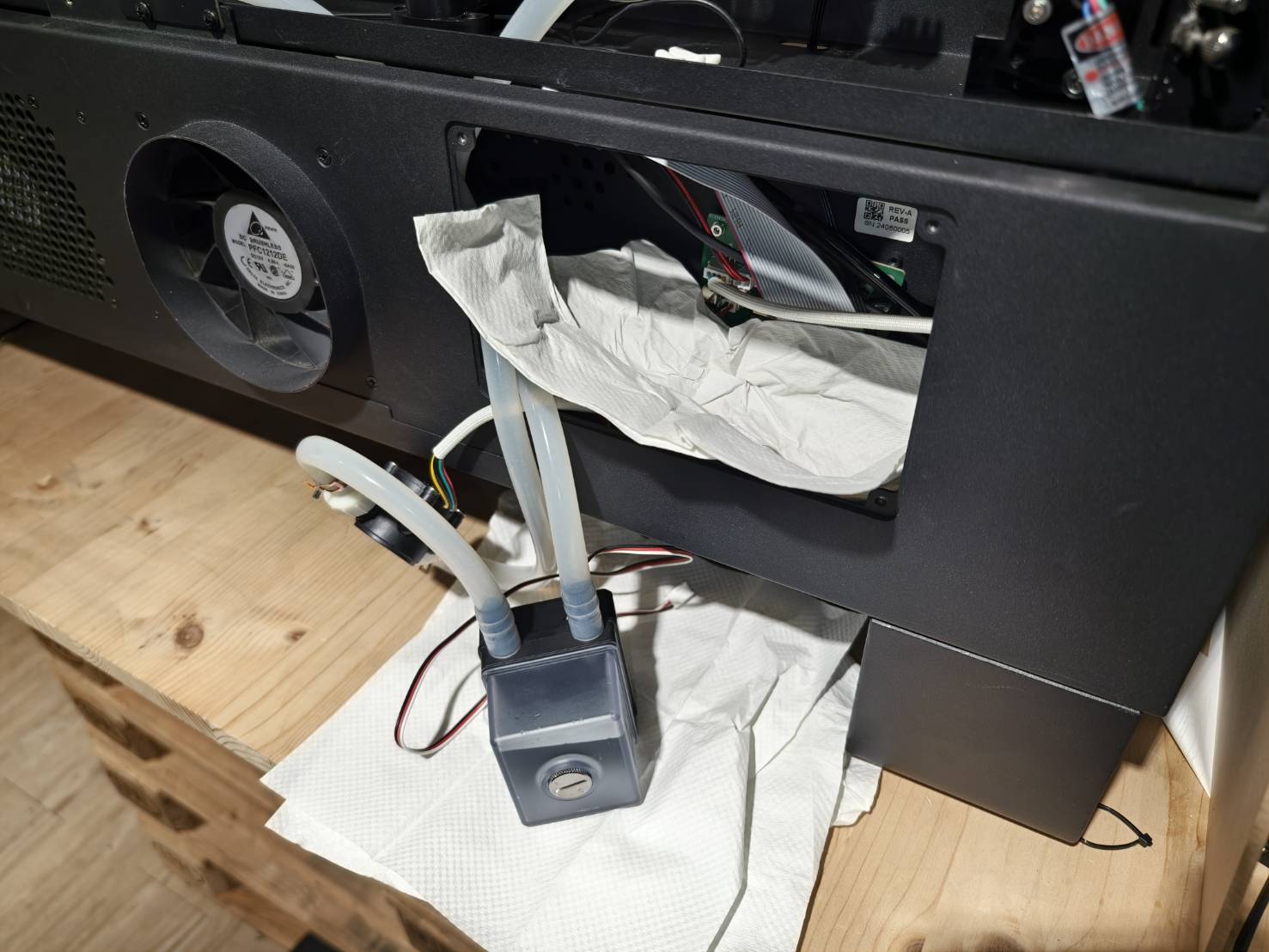

Læg nogle klude eller køkkenruller i maskinen og på bordet.
Trin 13
Afmonter vandslangerne fra vandpumpen ved hjælp af en serviet og en tang.
Formålet med at bruge servietter er at forhindre, at vandslangen bliver beskadiget eller knækker.
(Udfør venligst denne handling i en beholder, da vandet vil løbe ud med det samme, når en vandslange afmonteres.)
Trin 14
Monter vandslangerne på den nye vandpumpe.
Hvis din maskine har slangeklemmer, skal du flytte dem til vandpumpens vandindløb og -udløb.
Hvis ikke, gå venligst til Trin 14.1.
Trin 14.1 (Valgfrit trin)
Hvis du har kabelbånd til rådighed, bind vandslangerne som vist i videoen.
Hvis ikke, spring dette trin over.
Trin 15
Monter den nye vandpumpe sammen med beslaget.
Beslaget er retningsbestemt. Se venligst videoen nedenfor.
Trin 16
Placer flowsensoren tilbage i maskinen, og tilslut vandpumpens kabel til printet.
Trin 17
Skru skruen til holderen for den røde laserpeger fast igen.
Trin 18
Se venligst vejledningen nedenfor for at påfylde vand.
Udskiftning af kølevæske
Trin 19
- Udfør venligst en flowhastighedstest for at se, om værdien er normal, hvilket indikerer 3L/min eller derover.
(Maskinpanel > Maskine > Hardwareindstillinger > Flowhastighedstest)
- Hvis din værdi er under 3L/min, bedes du se vejledningen nedenfor for fejlfinding.
#900 Køler slukket/Kølesystemfejl
Trin 20
Da holderen til den røde laserpeger blev flyttet, skal du kontrollere, om den røde laserprik og brændemærket overlapper hinanden.
Dette trin kontrollerer, om banerne for den røde laser og den faktiske CO2-laser matcher og er justeret korrekt.
Hvis de ikke er justeret, skal du justere den røde lysudsender med en 2,5 mm unbrakonøgle.
| ||||||||
|
Trin 21
Luk bagdækslet og skru det fast.
Trin 22
Genmonter pladen.
#END
