Beambox II - Udskiftning af flowsensor

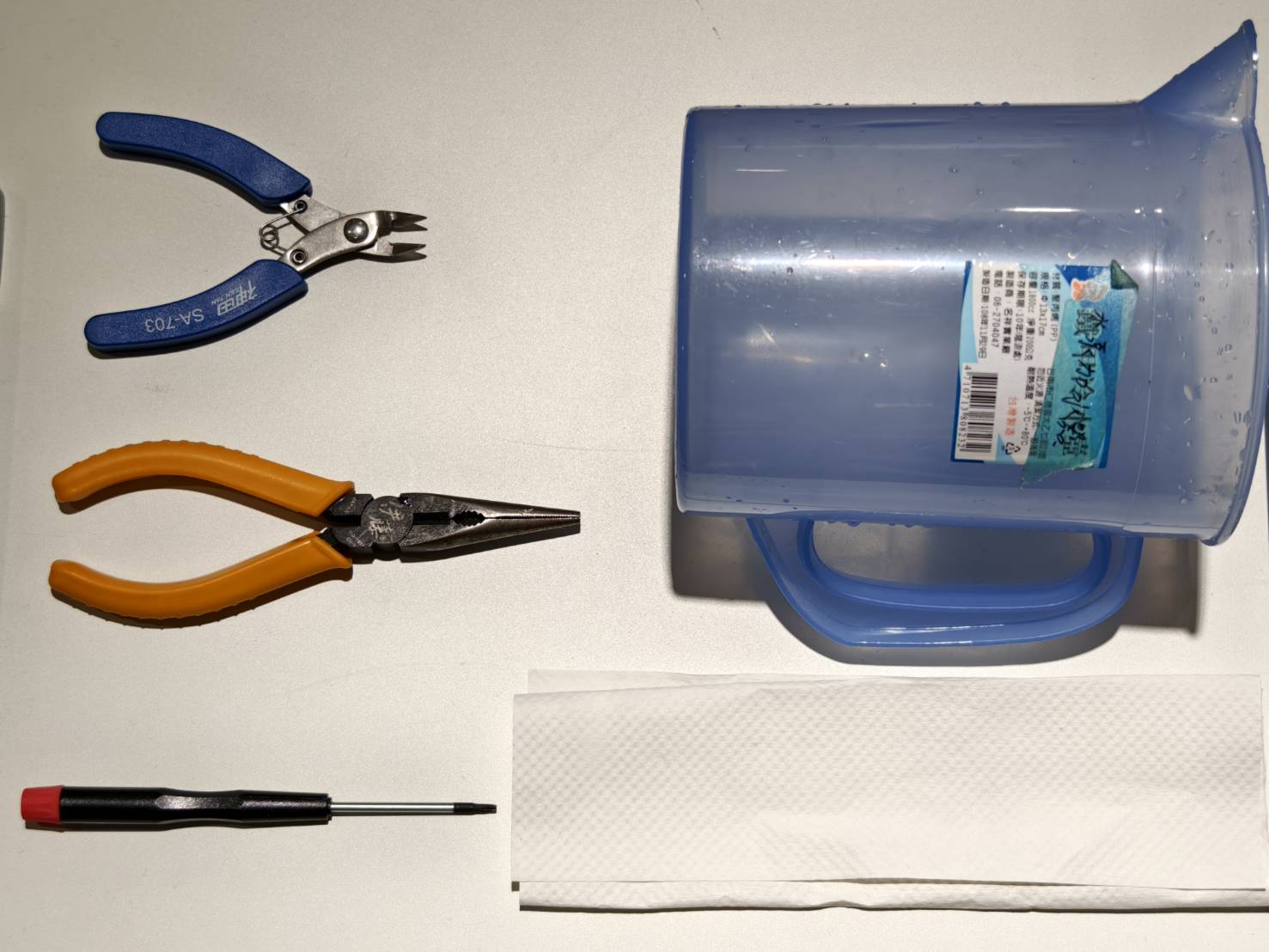

Værktøjer

Trin 1

Sluk for maskinen og fjern strømkablet.

Trin 2

Åbn vandpumpens dæksel med Torx-skruetrækkeren.

Trin 2.1

Dette trin er valgfrit.
Løft maskinen for at skabe mere plads over og under den, eller flyt maskinen til bordkanten.

Trin 3

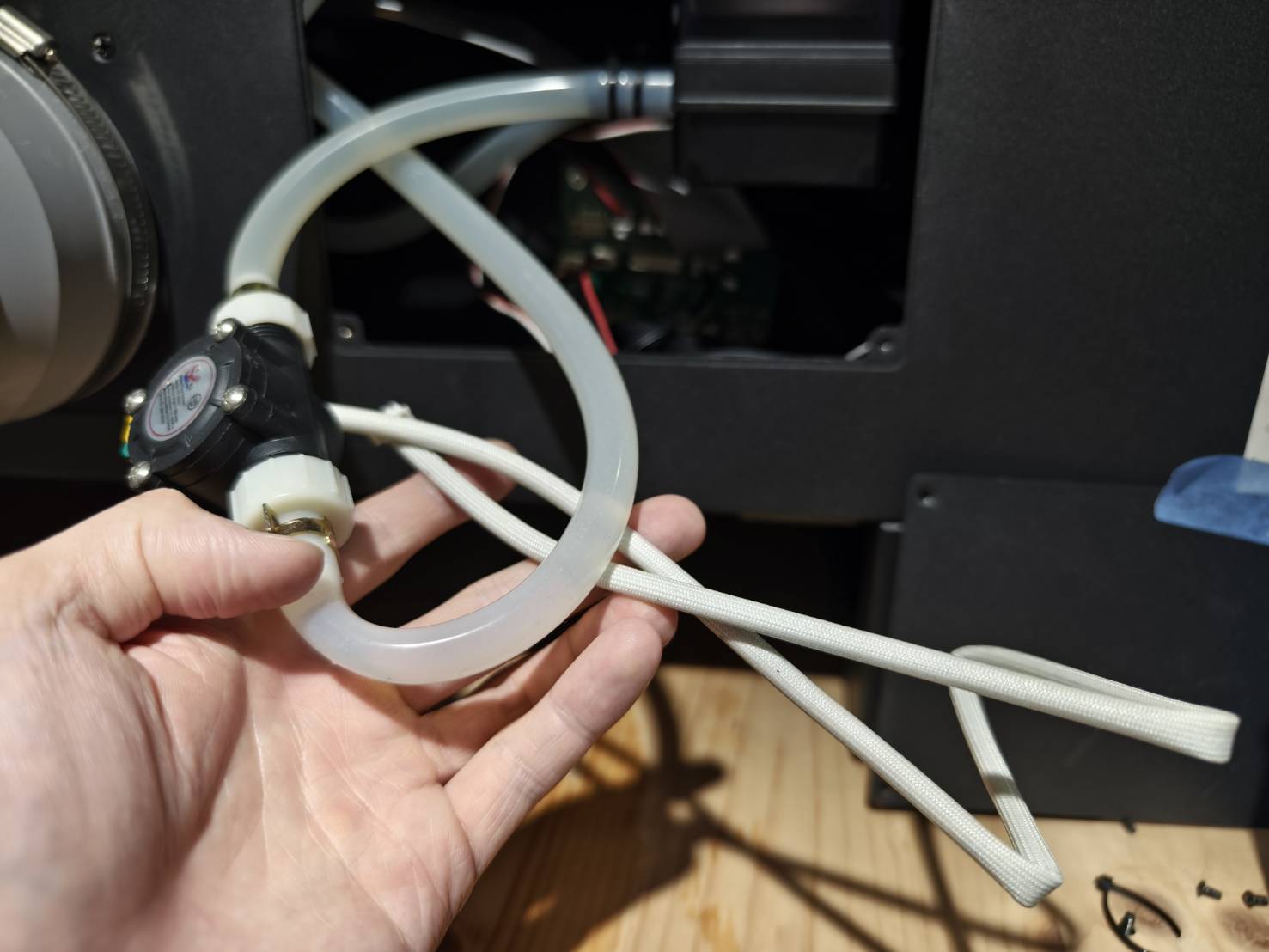

Klip de to kabelbindere over, så flowsensoren kan bevæges frit.
Hvis din flowsensor ikke er fastgjort, kan du springe dette trin over.

Trin 4

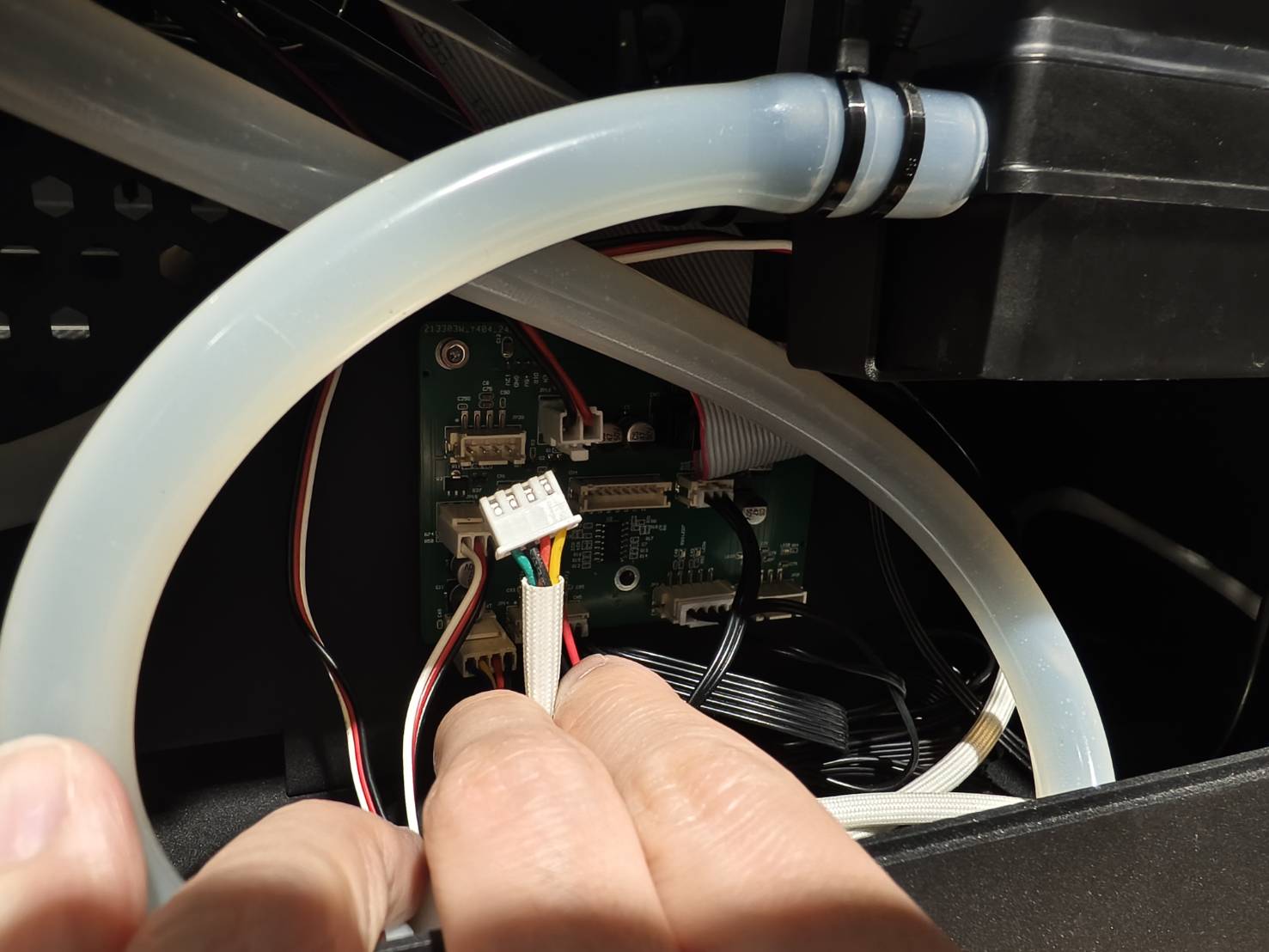

Afbryd flowsensorens kabel.

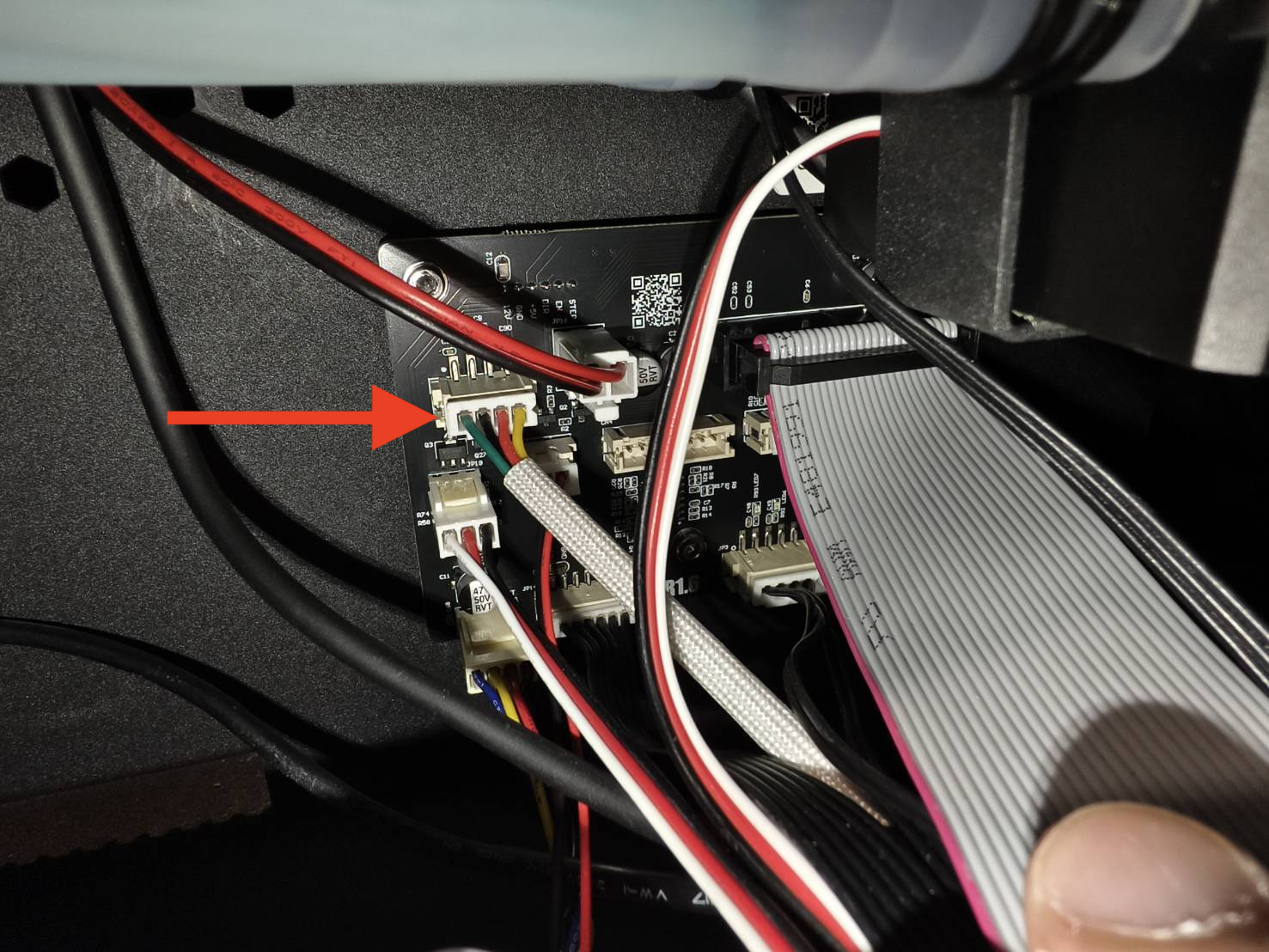

(Hvis dit printkort afviger fra billederne nedenfor, henvises du til diagrammet for den nyeste opsætning.)

Trin 5

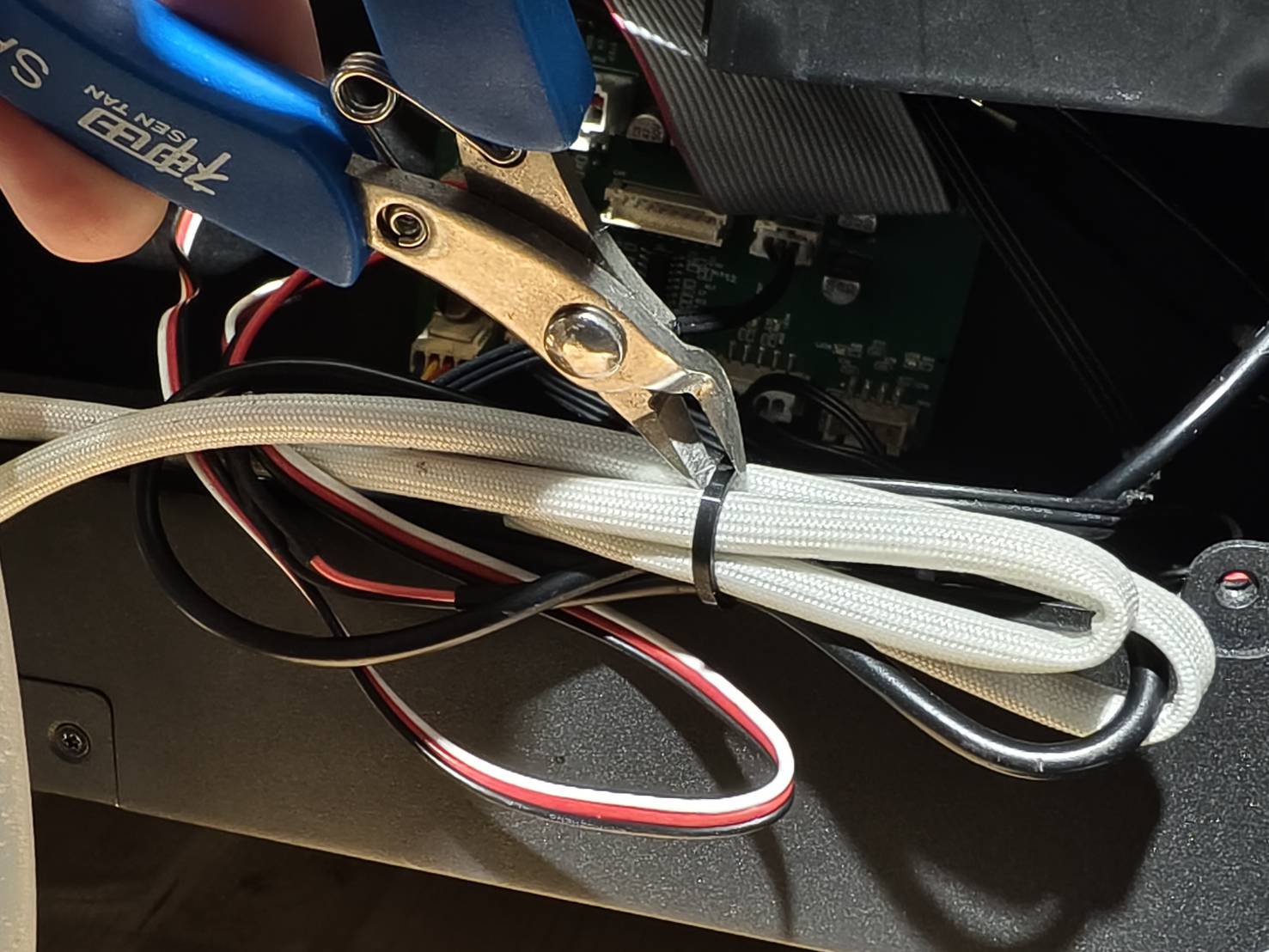

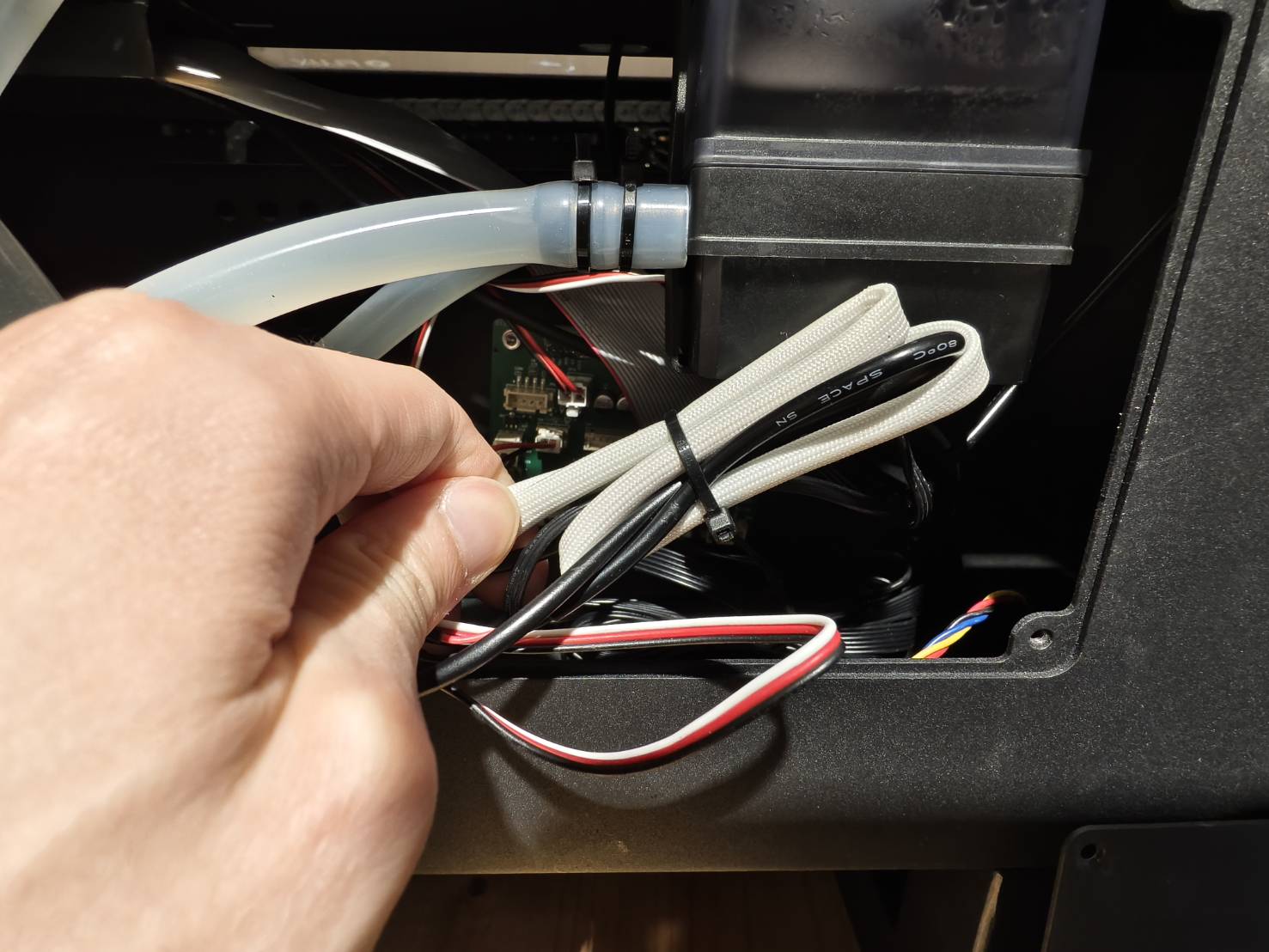

Klip kabelbinderen over, hvis flowmålerens kabel er bundet sammen med andre kabler.
Hvis ikke, spring dette trin over.

Trin 6

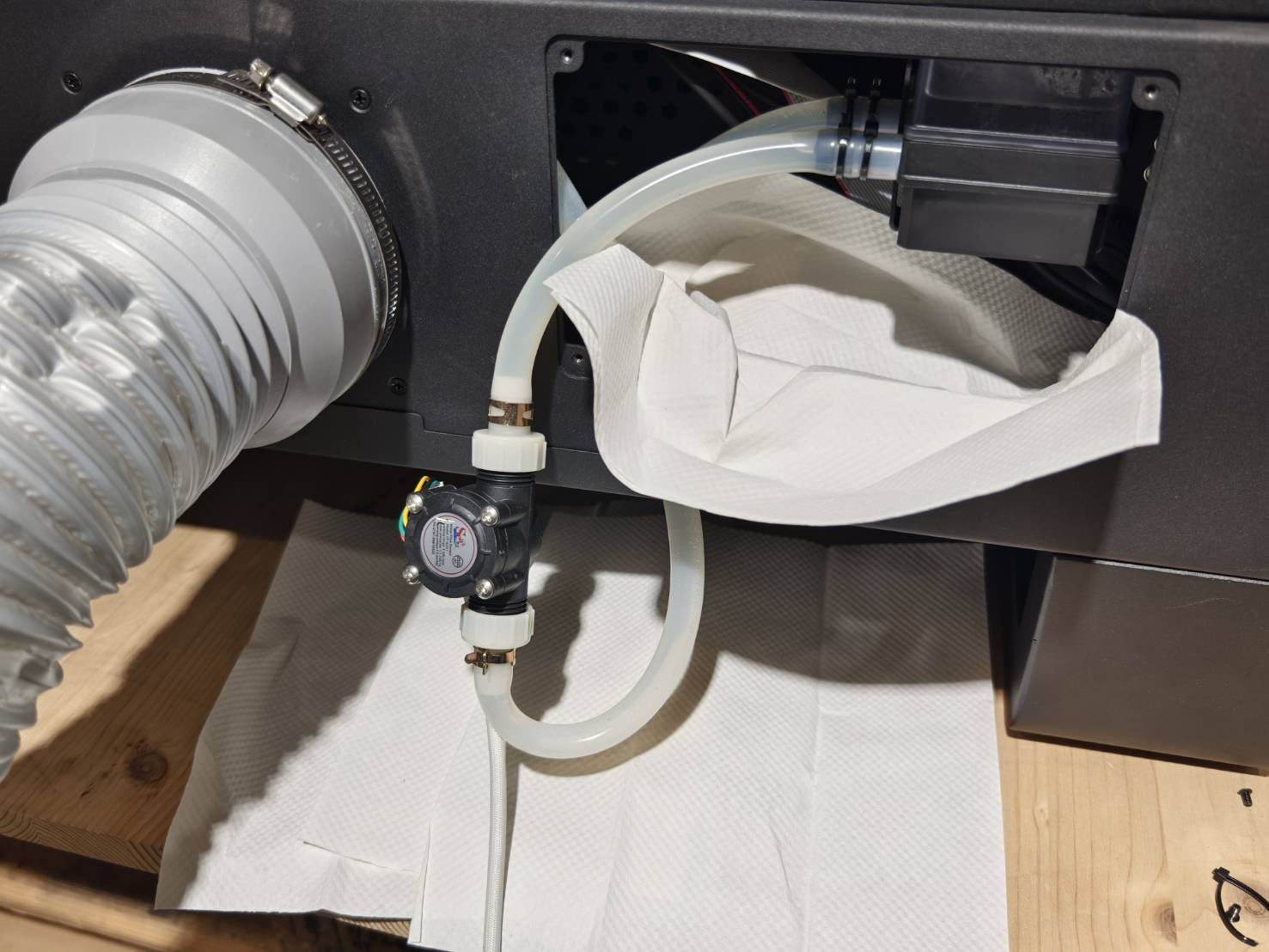

Placer en klud eller køkkenrulle under flowsensoren, og læg også noget på bordet.

Trin 7

Placer vandbeholderen under flowsensoren.
Flyt metalclipsene til siden for at frakoble begge vandslanger fra flowsensoren.
(Bemærk, at der vil lække vand, når du frakobler slangen. Sørg for at gøre dette over vandbeholderen.)

Trin 8

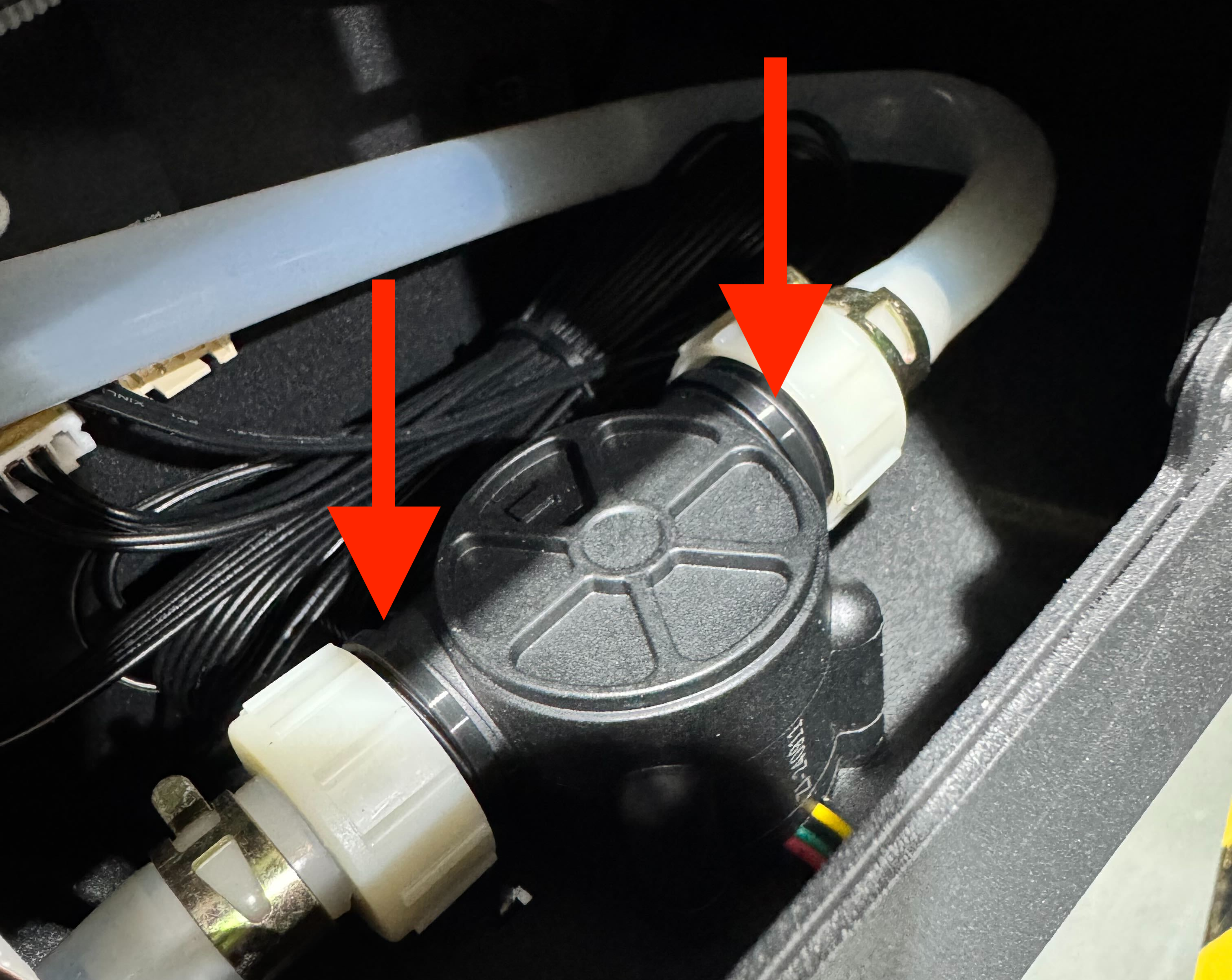

• Fjern begge fittings fra flowsensoren.

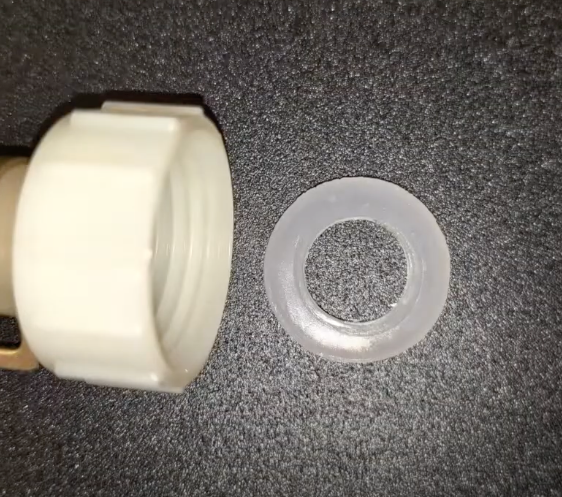

• Der er en gummipakning inde i fittingen. Sørg for, at den ikke går tabt, når du fjerner fittings.


Trin 9

Monter fittings på den nye flowsensor. Sørg for, at gummipakningerne er på plads.

Trin 10

Tilslut kablet til den nye flowsensor, og placer den inde i maskinen.

Trin 11 (Valgfrit)

Hvis du har kabelbindere til rådighed, kan du binde kablerne sammen for at holde dem pæne og ordentlige.
Hvis du ikke har kabelbindere, kan du springe dette trin over.

Trin 12

Se venligst vejledningen nedenfor for at påfylde vand.
Udskiftning af kølevæske

Trin 13

• Udfør venligst en flowhastighedstest for at kontrollere, om værdien er normal, hvilket vil sige 3 L/min eller derover.
  (Maskinpanel > Maskine > Hardwareindstillinger > Flowhastighedstest)




• Hvis din værdi er under 3 L/min, bedes du se vejledningen nedenfor for fejlfinding.
  #900 Køler slukket/Fejl i kølesystem

Trin 14 (Valgfrit)

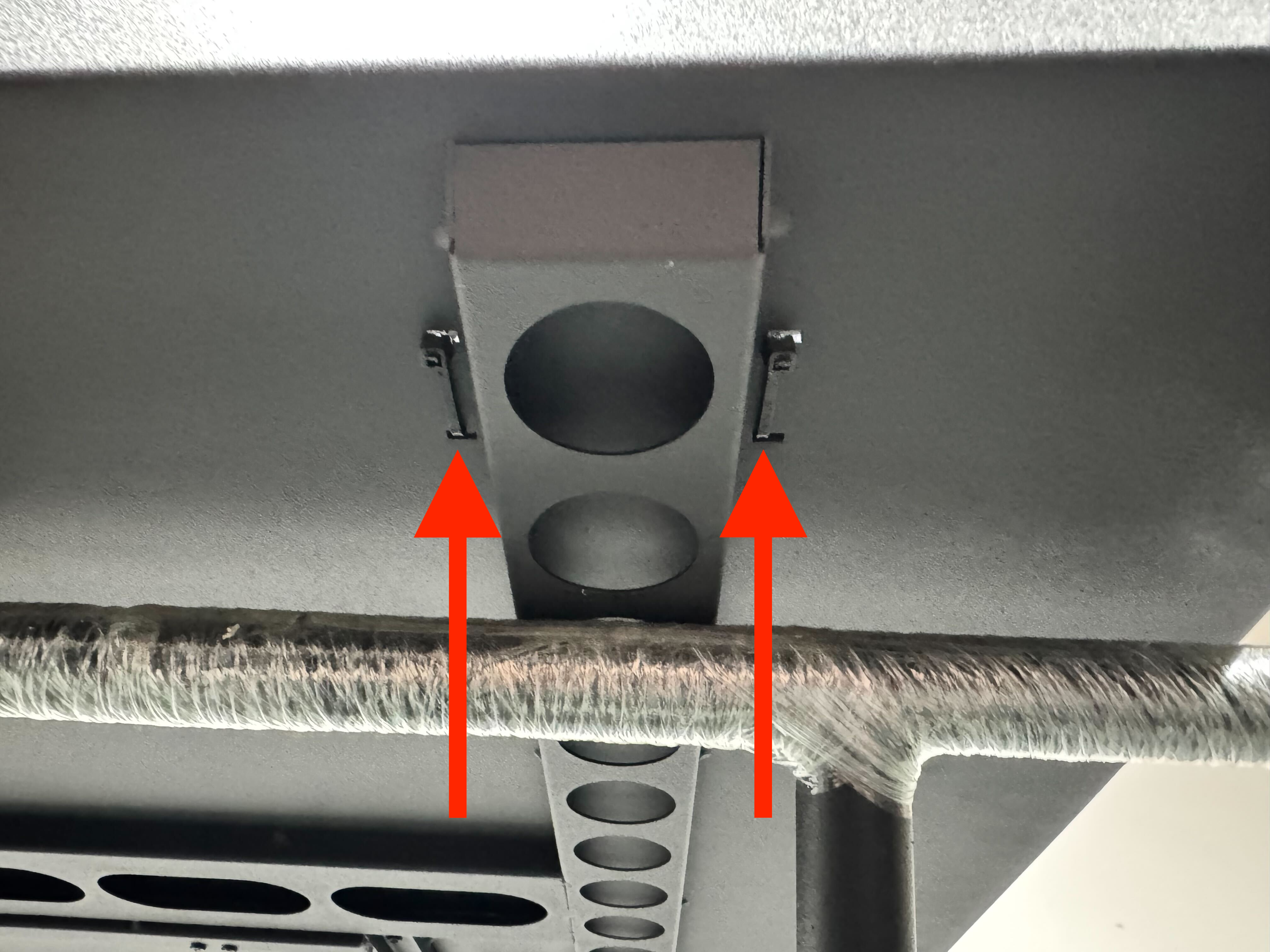

Hvis du har kabelbindere til rådighed, kan du fastgøre flowsensoren med dem.
Binderne føres gennem bunden af maskinen.
Hvis du ikke har kabelbindere, kan du springe dette trin over.

Trin 15

Monter pladen igen.
