Beambox II - Udskiftning af laserrør

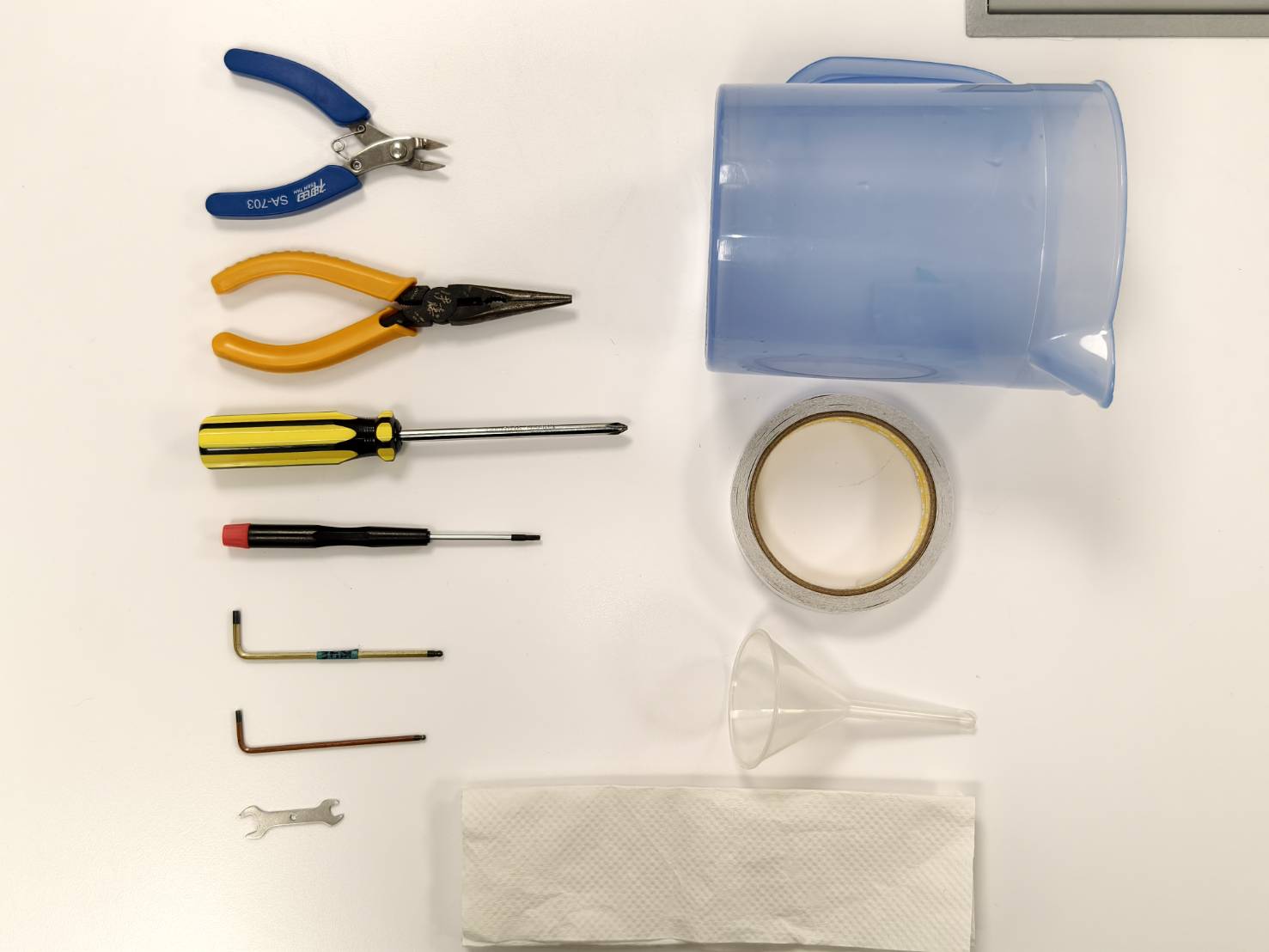

Værktøjer

Trin 1

Sluk for maskinen, og tag stikket ud af stikkontakten.

Trin 2

Brug en skruetrækker til at løsne skruerne på maskinens bagside, hvorefter bagpanelet kan åbnes.

Trin 3

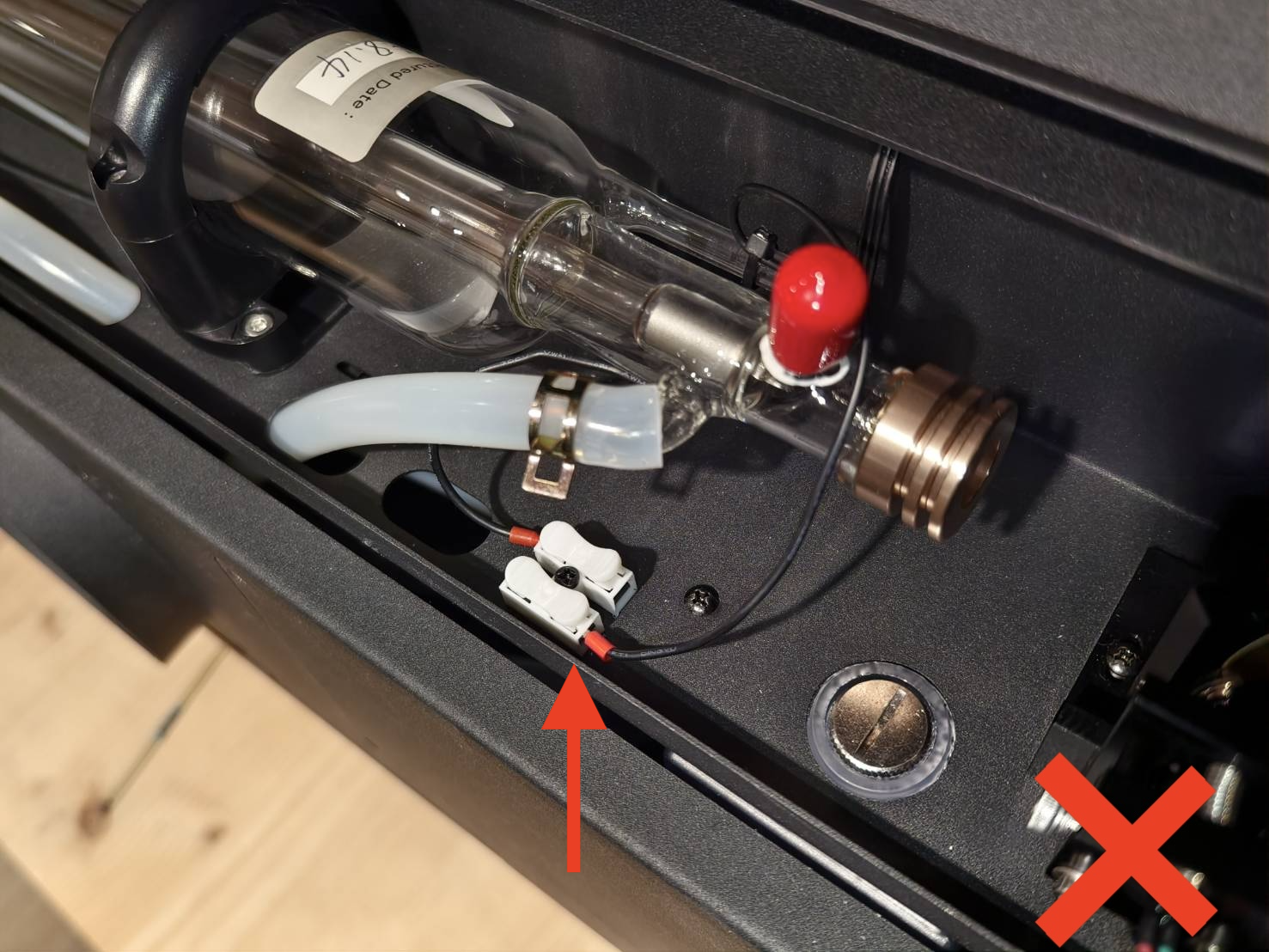

Afbryd laserrørets jordforbindelse.

Trin 4

• Frakobl kablerne til laserrøret og laserens strømforsyning.

Trin 5

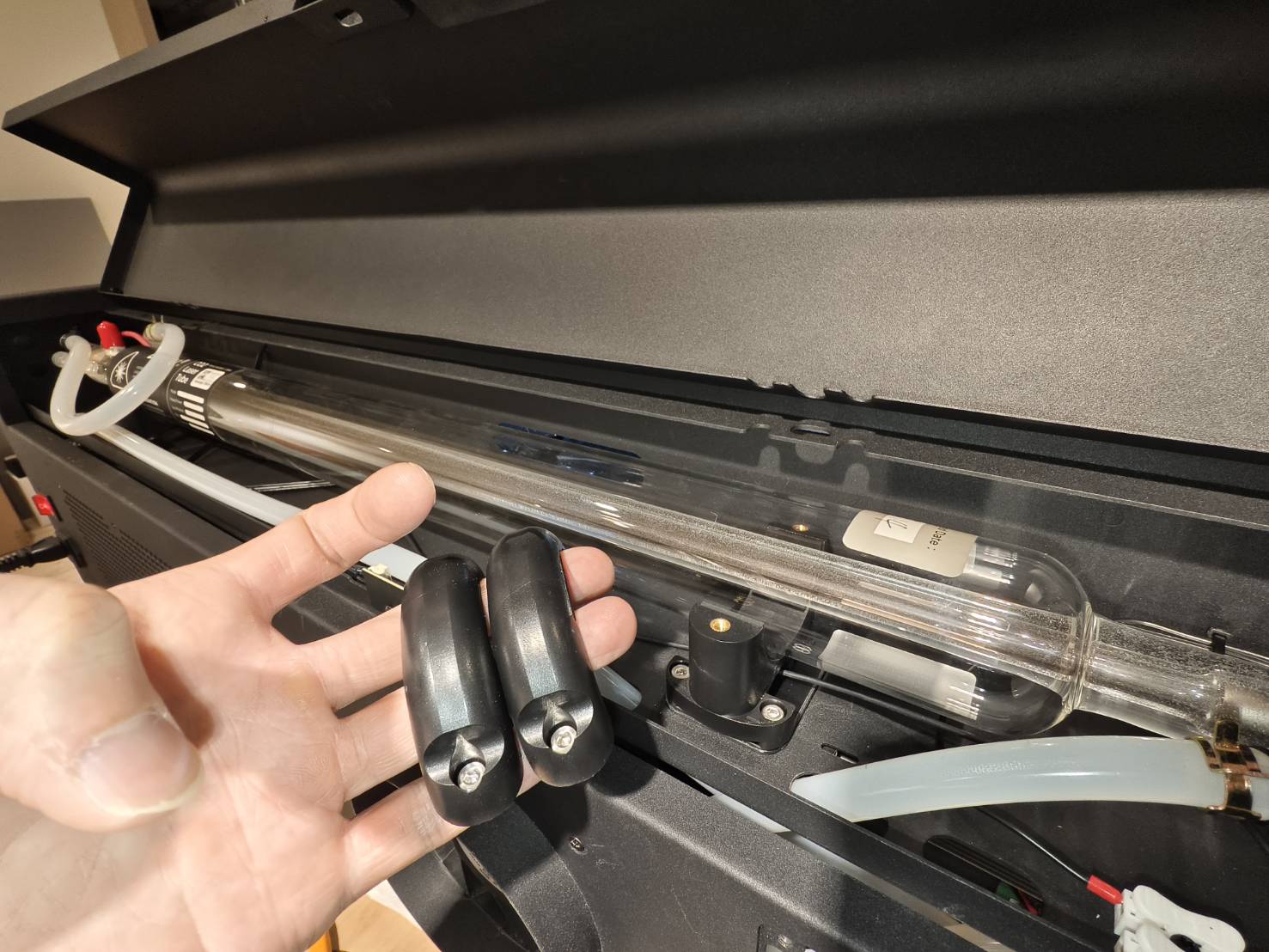

Fjern laserrørets holdere. (3 mm unbrakobolte x 4 stk.)

Trin 6

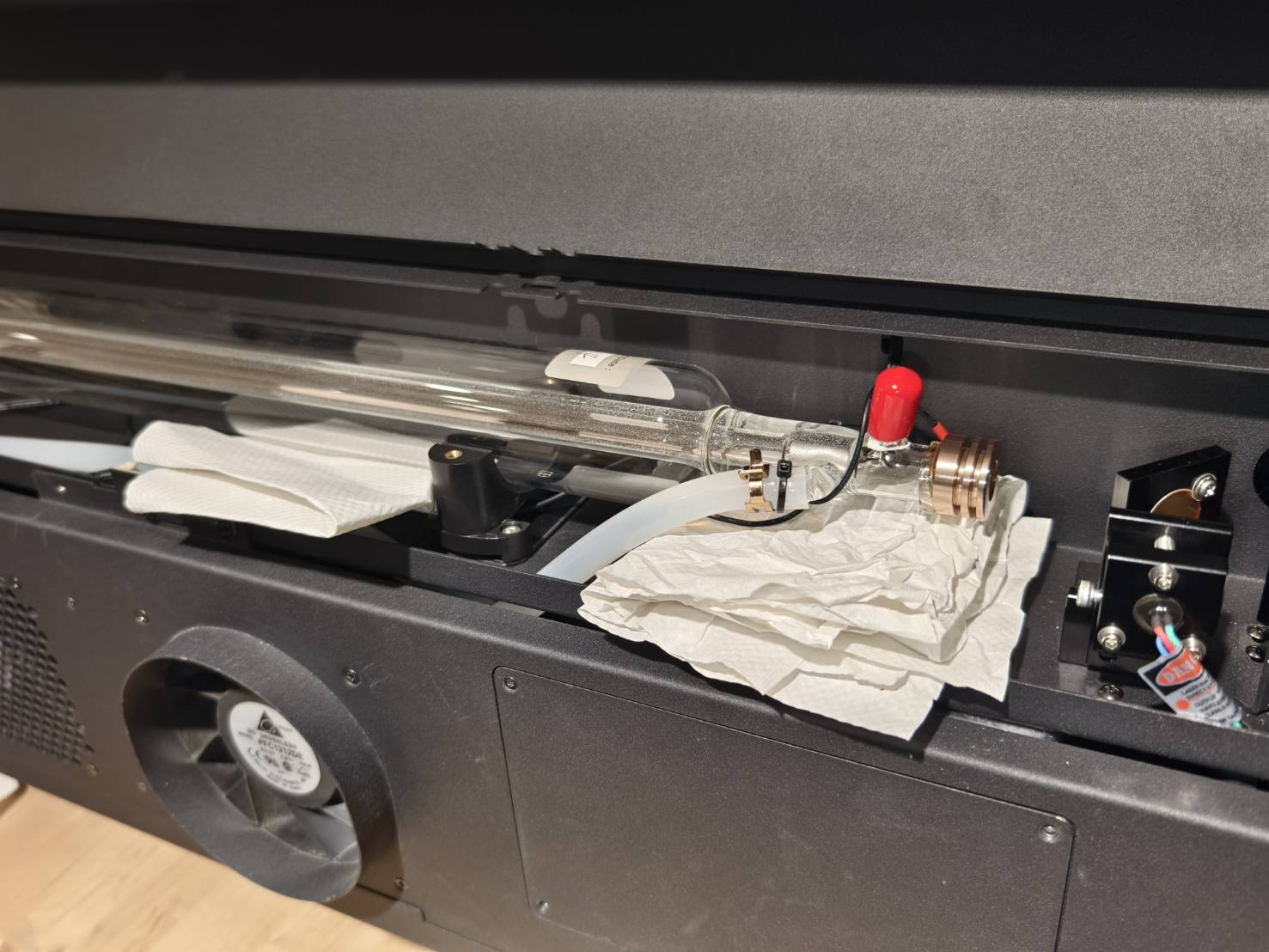

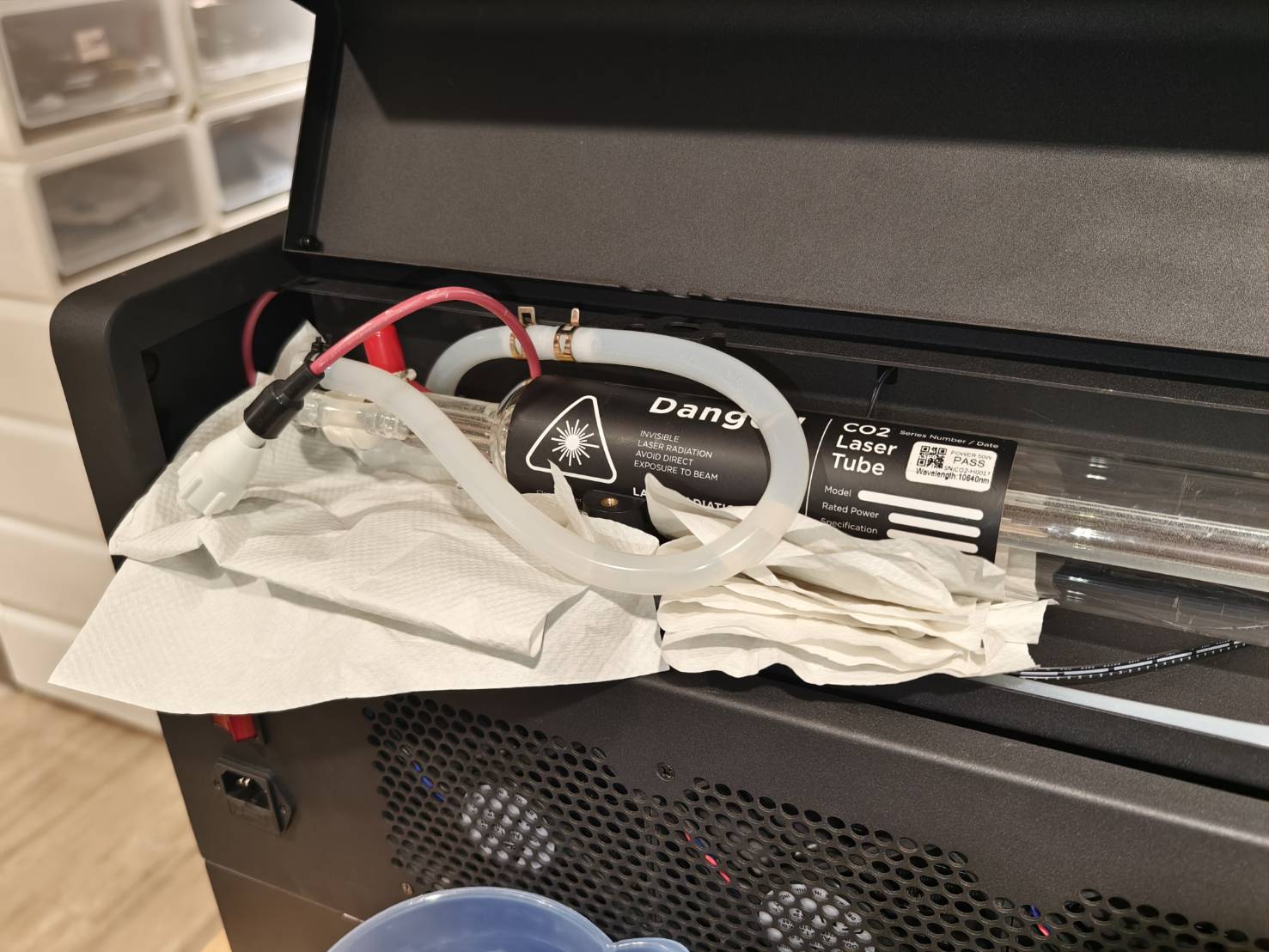

Placer klude eller køkkenruller på begge sider af laserrøret tæt på vandslangerne og nogle på bordet.

Trin 7

Frakobl de tilsluttede vandslanger på venstre side af laserrøret.

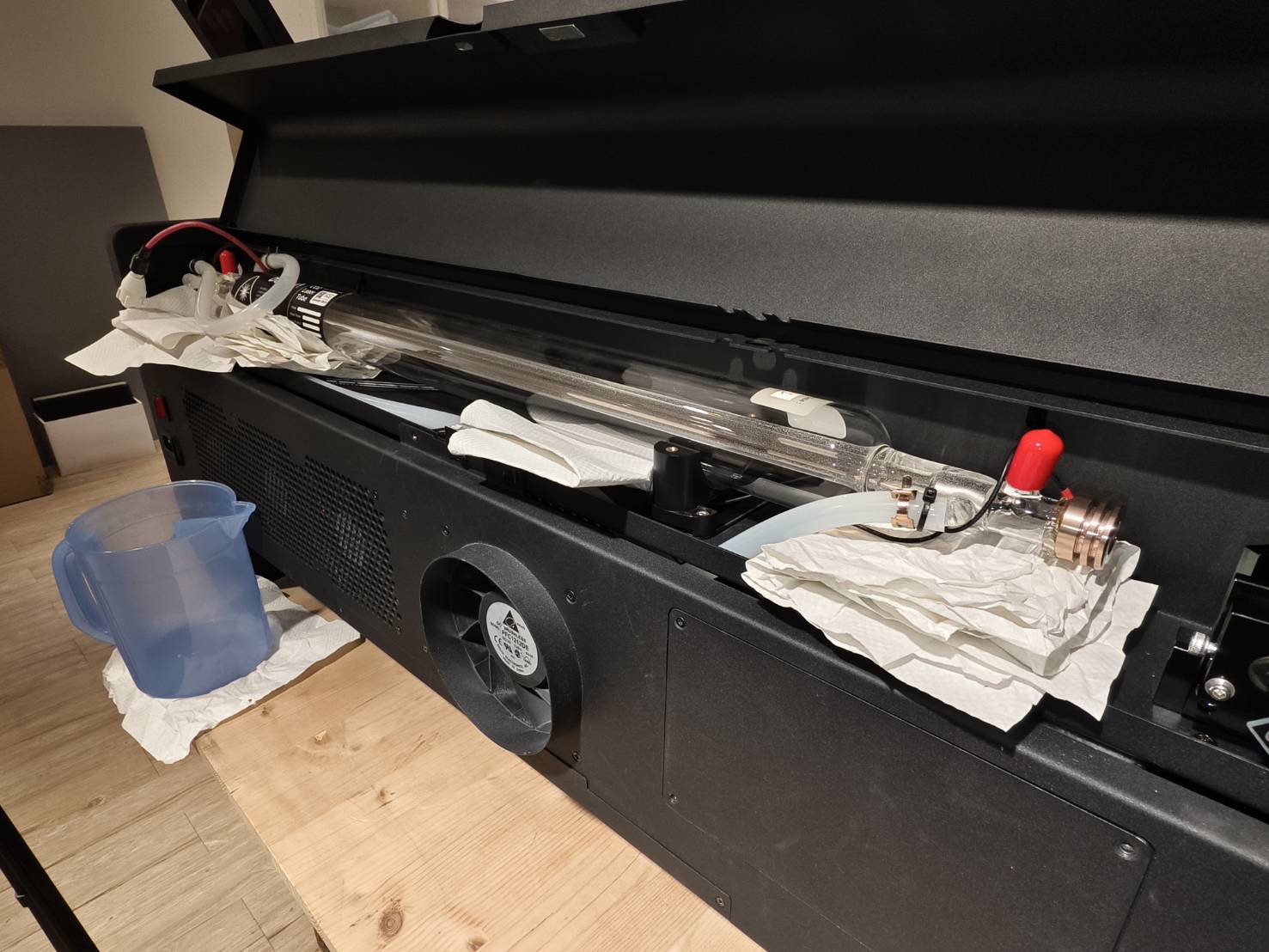

Vandet vil løbe ud efter frakobling, så hav en beholder klar til at opsamle vandet.

Trin 8

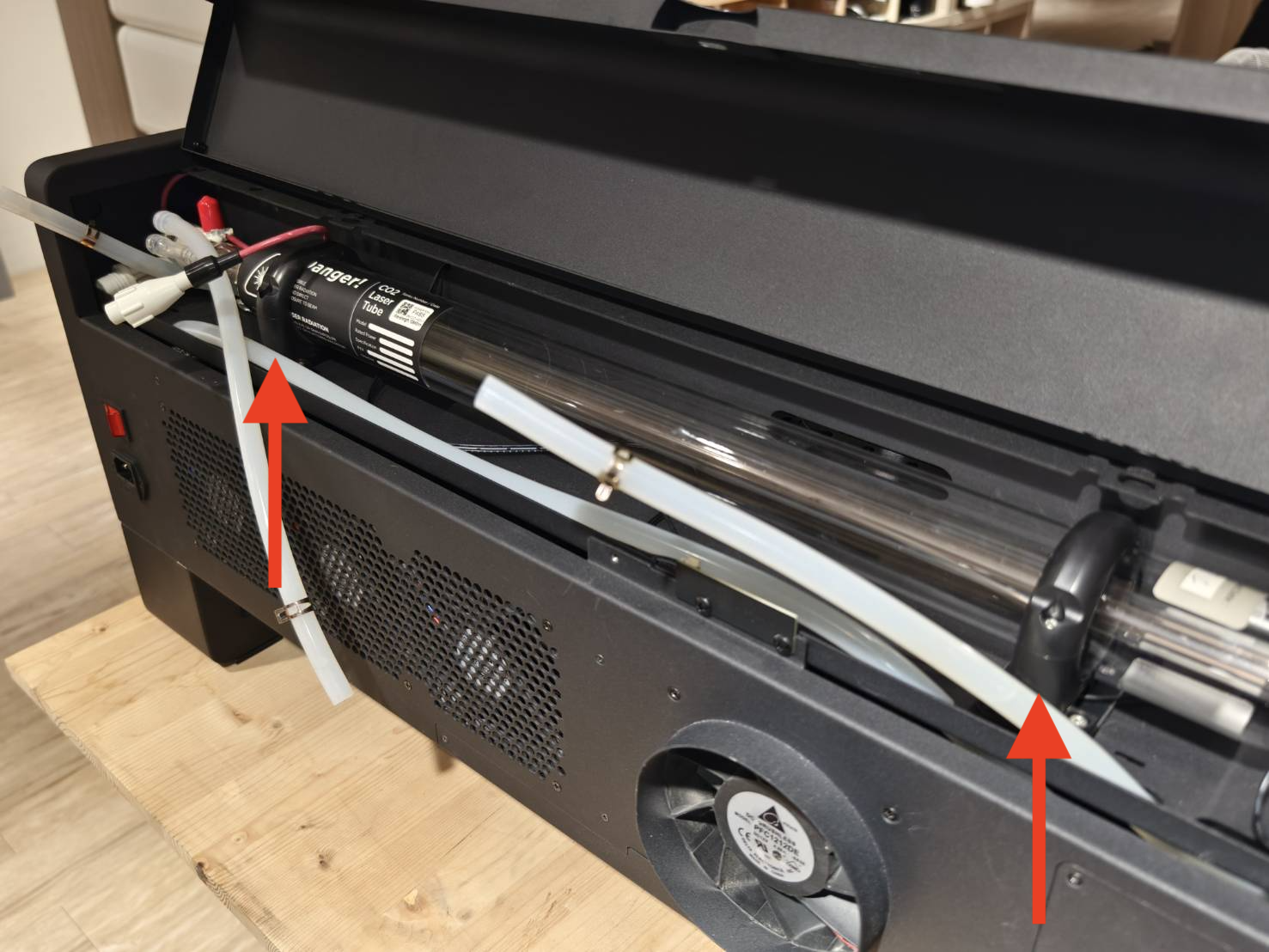

Tøm vandet inde i laserrøret, og fjern laserrøret fra maskinen.

• Fjern slangeklemmen og klip kabelbinderen over på vandslangen i den anden ende af røret.
• Løft røret og frakobl langsomt vandslangen. Vandet vil blive drænet i den anden ende af røret.
• Sørg for, at vandslangen på venstre side er placeret i beholderen.

Trin 9

Fjern vandslangen fra det gamle laserrør.

Trin 10

Monter vandslangen på det nye laserrør.
Sørg for at montere den på den korrekte side med den hvide konnektor.
Se venligst videoen nedenfor.

Trin 11

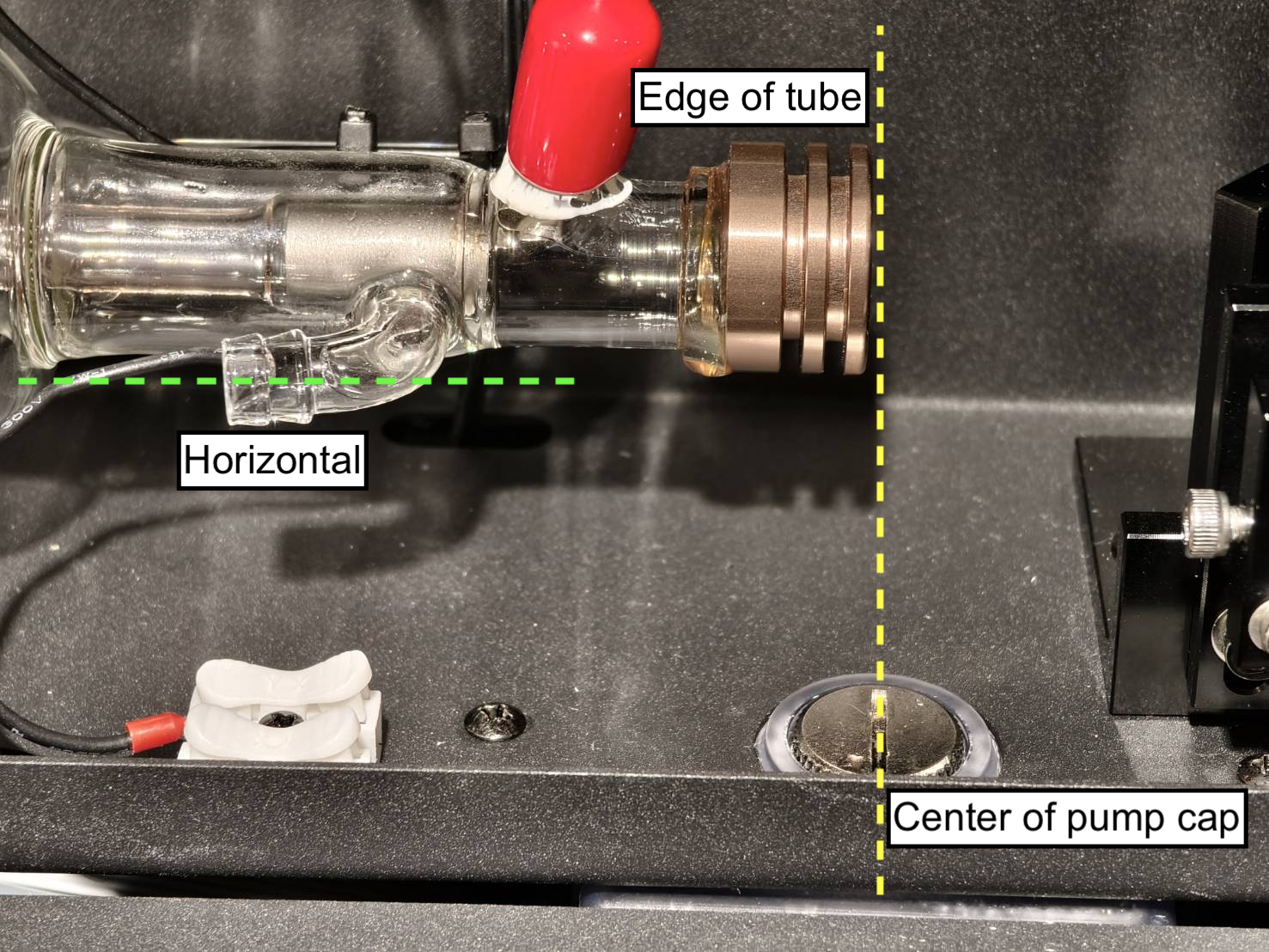

Placer det nye laserrør.

• Den hvide konnektor skal være på venstre side.
• Den anbefalede position for røret er, at rørets højre kant flugter med midten af vandpumpens dæksel.
• Sørg for, at rørets vandindløb er vandret.

Trin 12

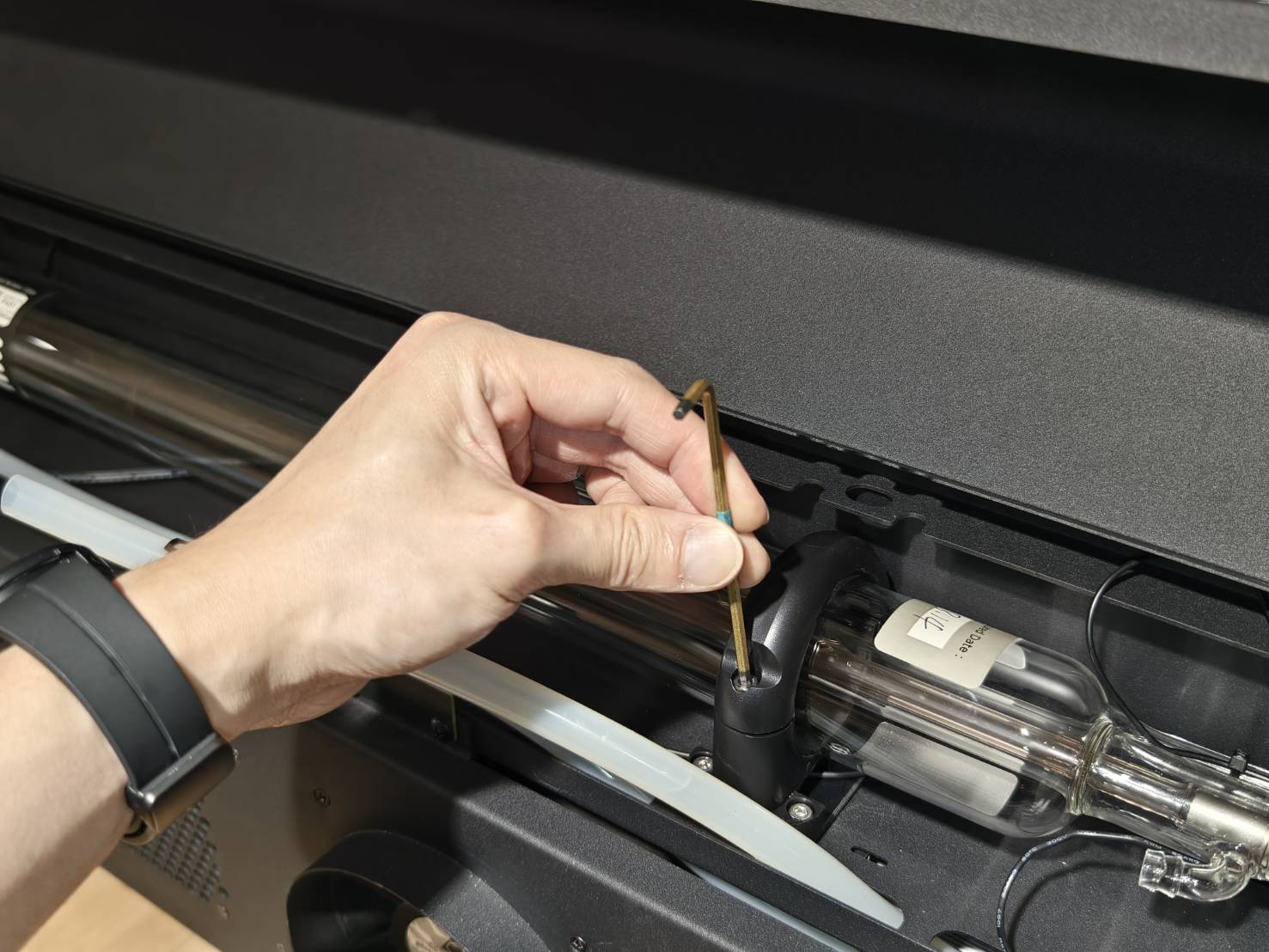

Genmonter laserrørsholderne.

Trin 13

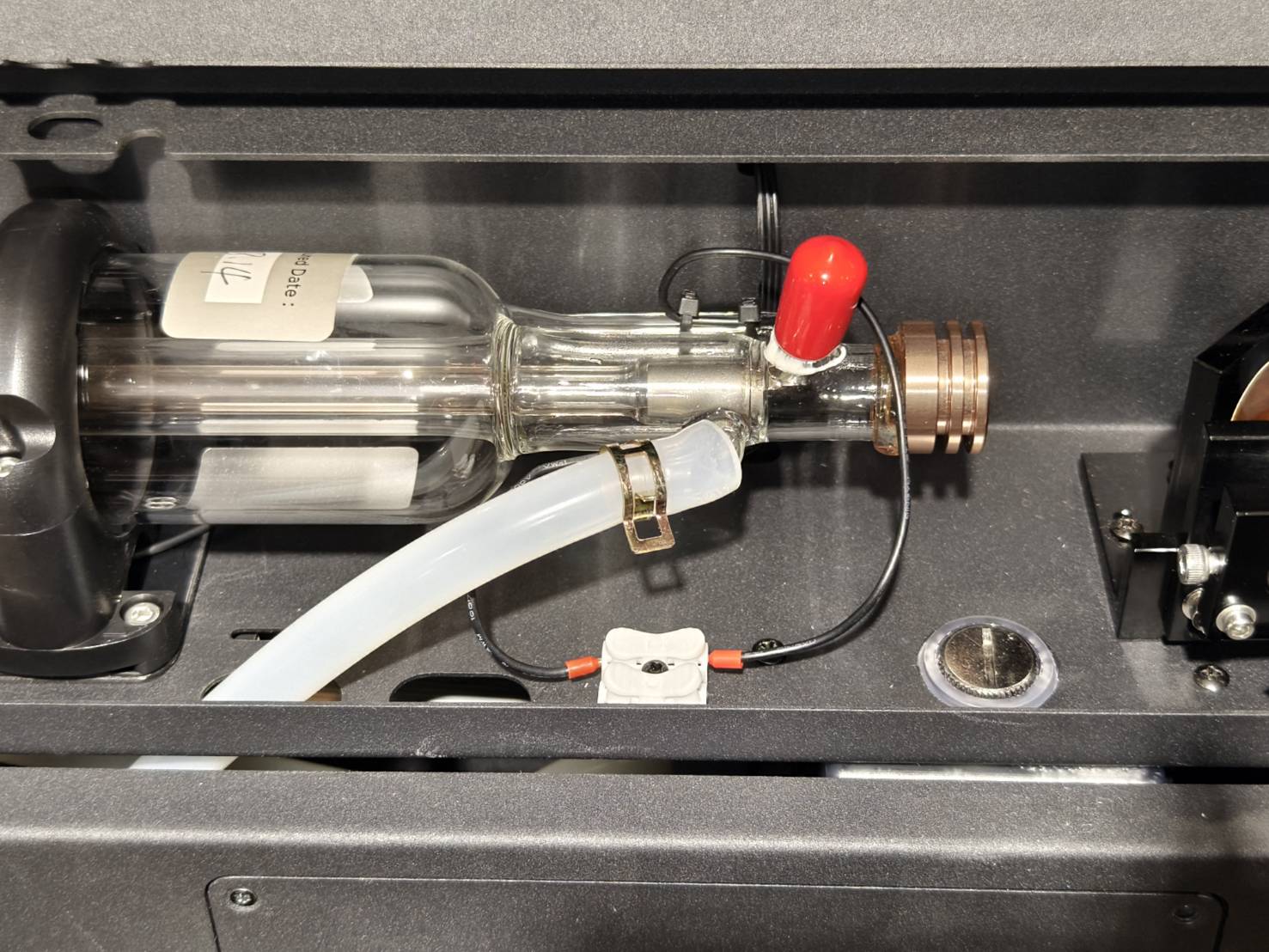

På højre side af røret (lavtrykssiden) skal du tilslutte vandslangen til røret.

Trin 14

På venstre side af røret (højtrykssiden) skal du forbinde vandslangerne med hinanden.

Trin 15

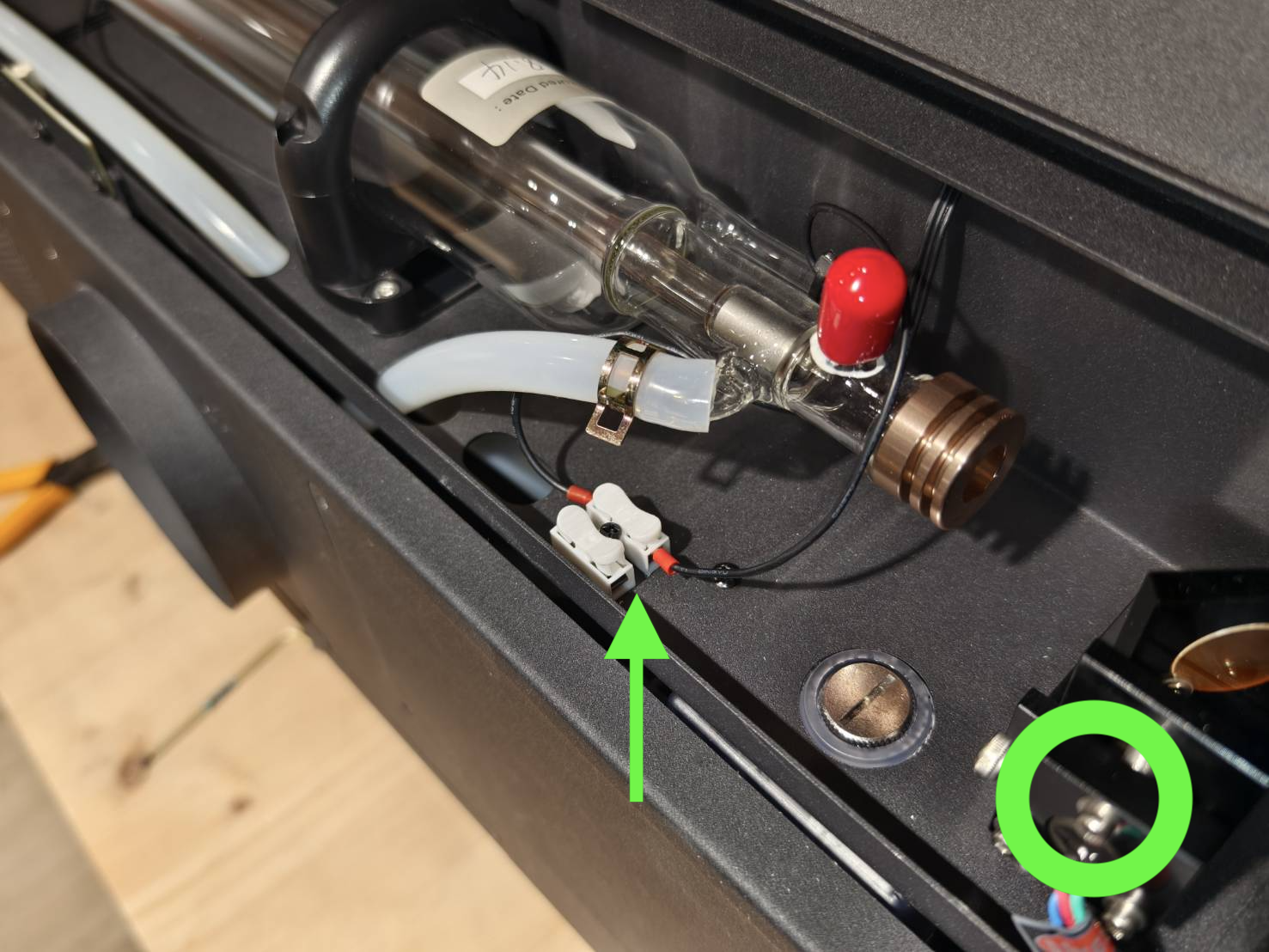

Forbind laserrørets jordledning til terminalen.
Sørg for, at begge jordledninger er placeret på samme side.

Trin 16

Tilslut kablerne til laserrøret og laserens strømforsyning.
Efter tilslutning skal du gøre pladsen så ryddelig som muligt ved at placere det hvide stik i hullet i venstre hjørne og skubbe vandslangen ind i maskinen for at forkorte den. Se venligst videoen for reference.

Trin 17

Tænd for maskinen og påfyld vand. Se venligst vejledningen nedenfor for påfyldning af vand.
Udskiftning af kølevæske

Trin 18

• Udfør venligst en flowhastighedstest for at kontrollere, om værdien er normal, hvilket indikerer 3L/min eller derover.
  (Maskinpanel > Maskine > Hardwareindstillinger > Flowhastighedstest)




• Hvis din værdi er under 3L/min, bedes du se vejledningen nedenfor for fejlfinding.
  #900 Køler slukket/Fejl i kølesystem

Trin 19

Udskiftningen af laserrøret er nu færdig. Da laserrøret er nyt, og dets position ikke vil være den samme som det gamle, vil den optiske bane sandsynligvis være fejljusteret.
Derfor bedes du udføre en justering af den optiske bane, før du tager maskinen i brug.
Justering af optisk bane

Trin 20

Luk bagdækslet og fastgør det med skruer.

#END
