Beambox II - Udskiftning af plotterkort

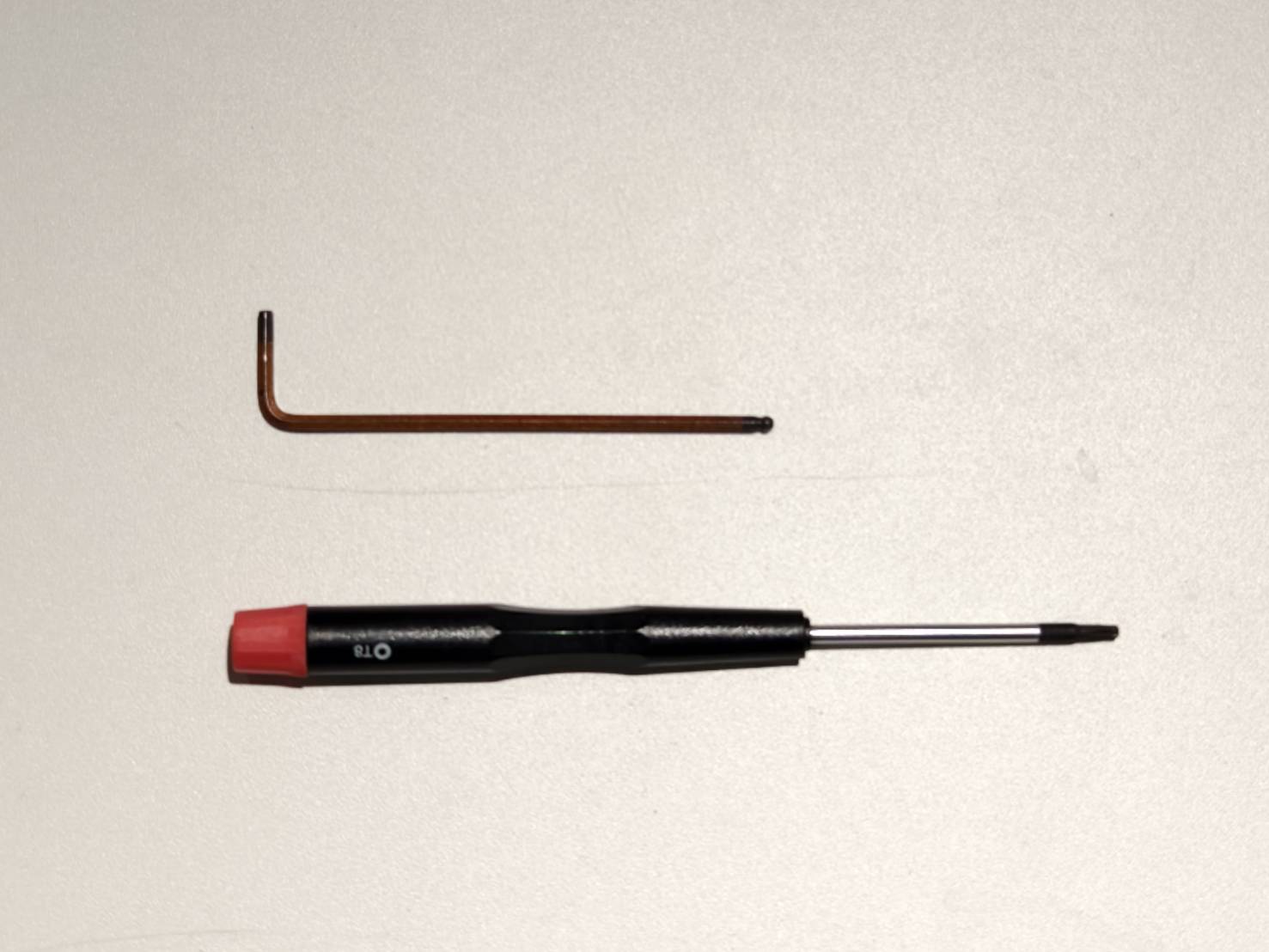

Værktøjer

Trin 1

Sluk for maskinen, og tag stikket ud af stikkontakten.

Trin 2

Sørg for, at stikket til rotationsenheden er tomt.

Trin 3

Åbn dækslet til vandpumpen med Torx-skruetrækkeren for at finde plotterkortet.

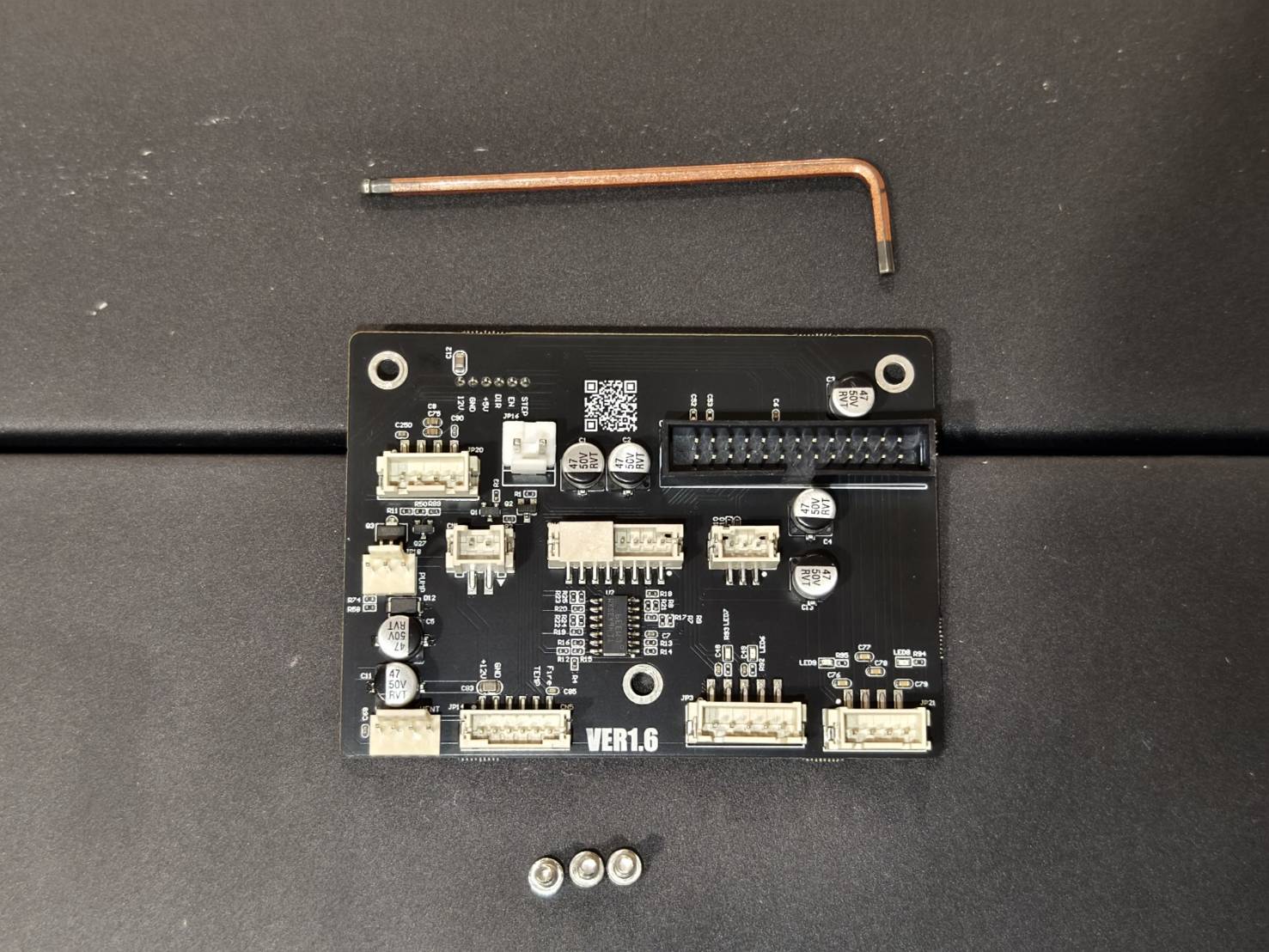

(Kortet kan være enten sort eller grønt.)

Trin 4

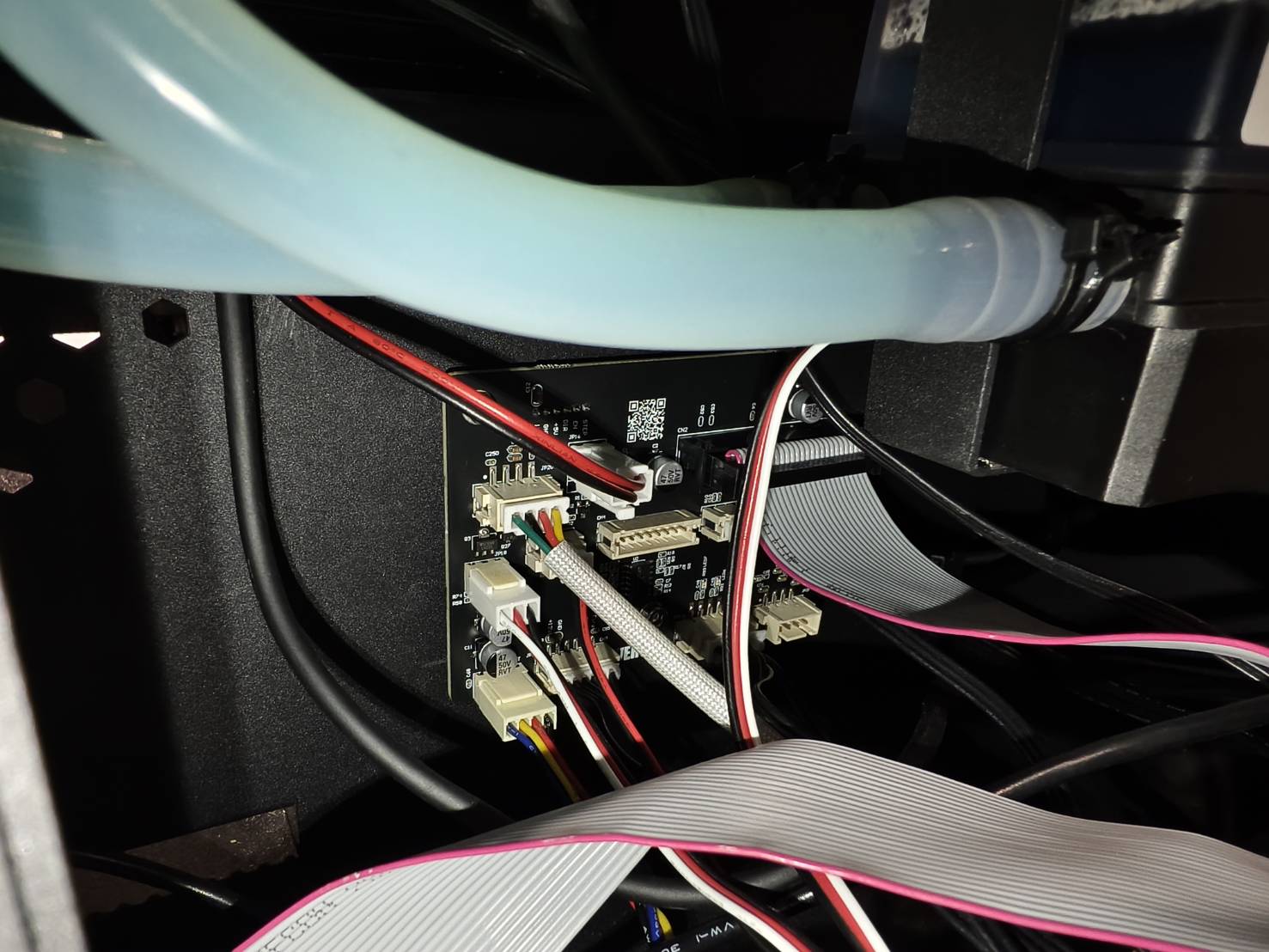

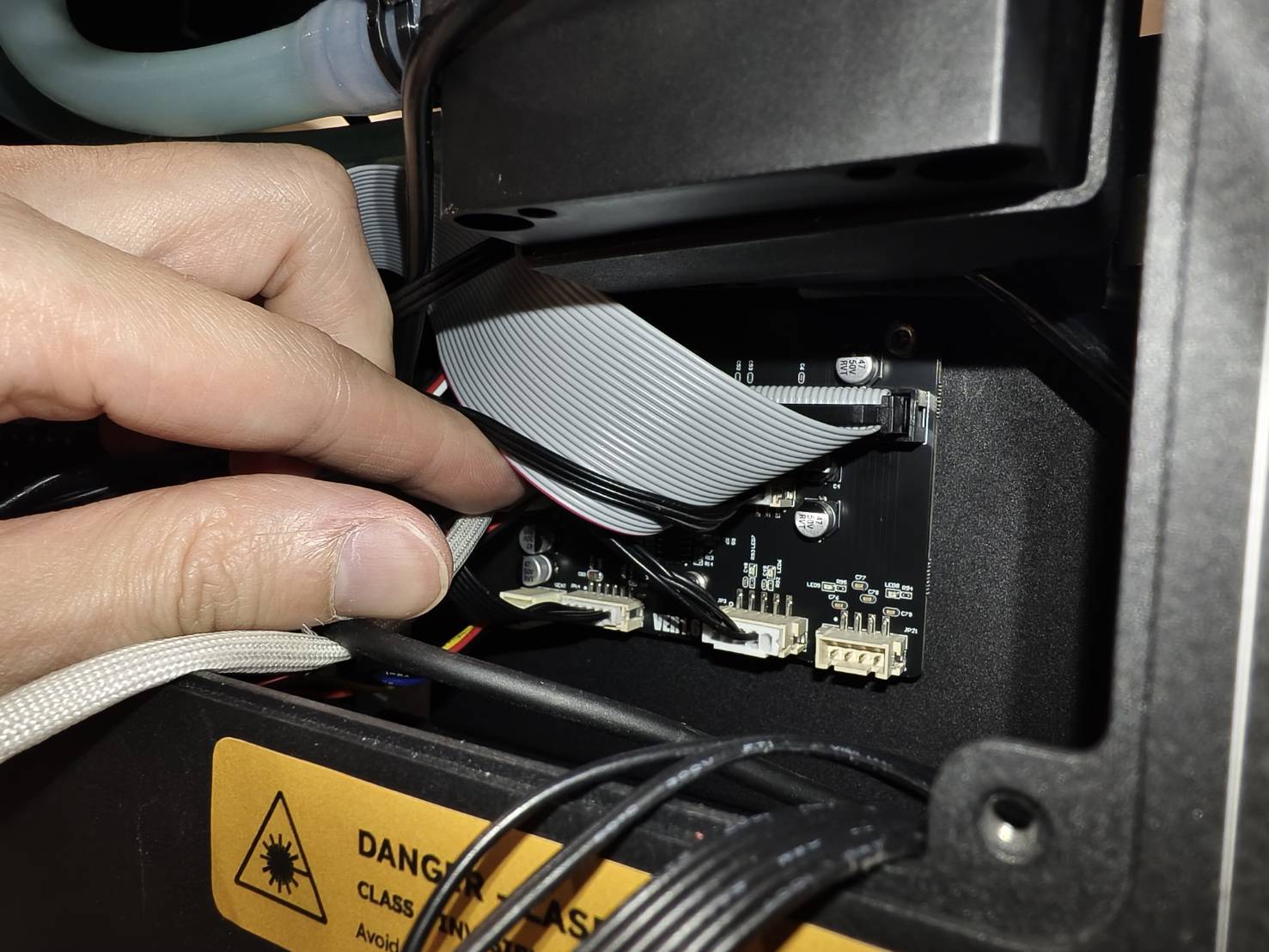

Tag billeder af hele plotterkortets opsætning.
Formålet er at undgå, at du glemmer, hvor alle kablerne skal tilsluttes, når du installerer det nye kort.
(Hvis du glemmer, hvor et kabel skal tilsluttes, kan du se diagrammet for den seneste opsætning. Brug ikke billederne nedenfor, da kortets version kan variere.)

Trin 5

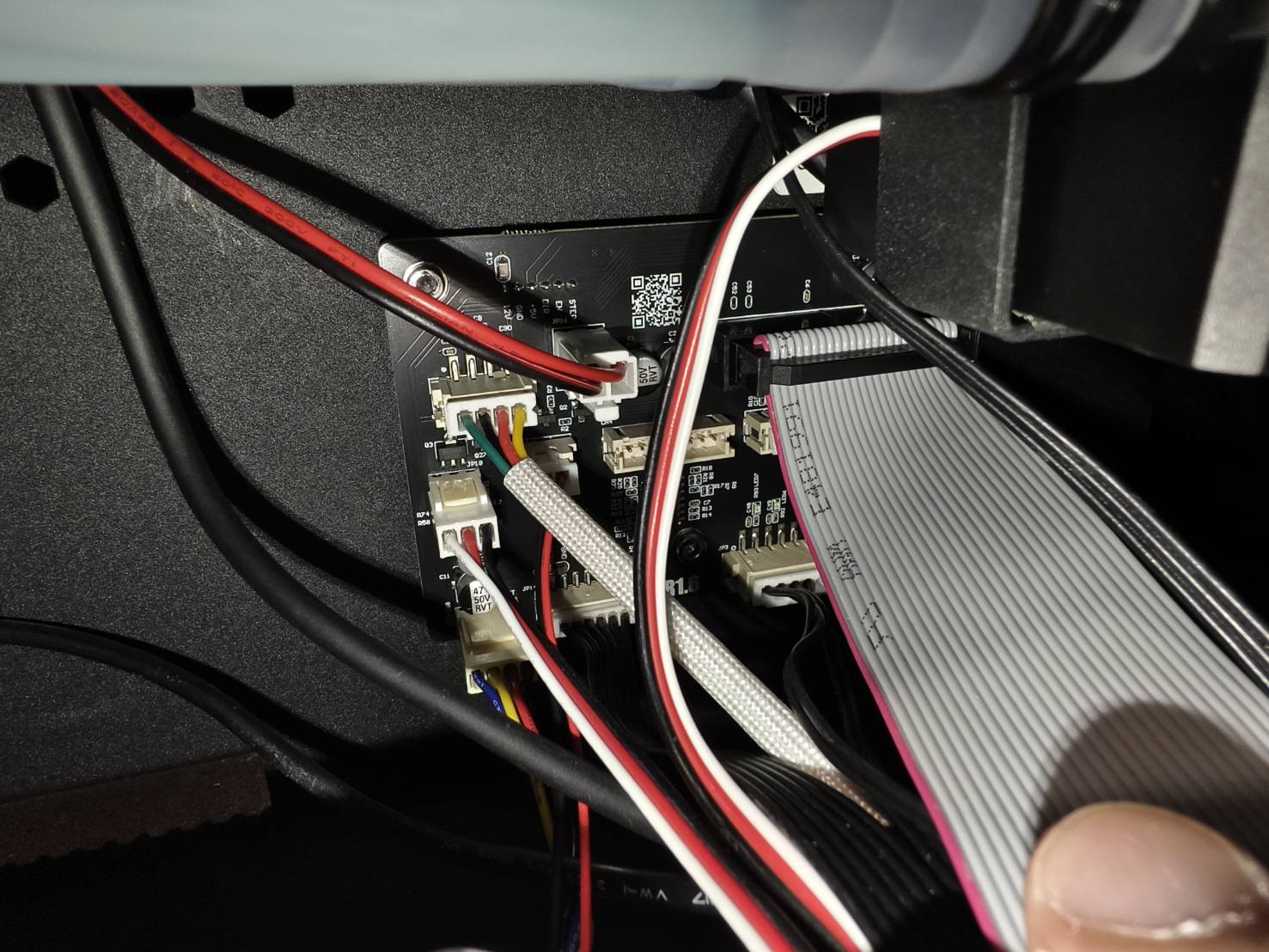

Frakobl alle kabler fra kortet.

Trin 5

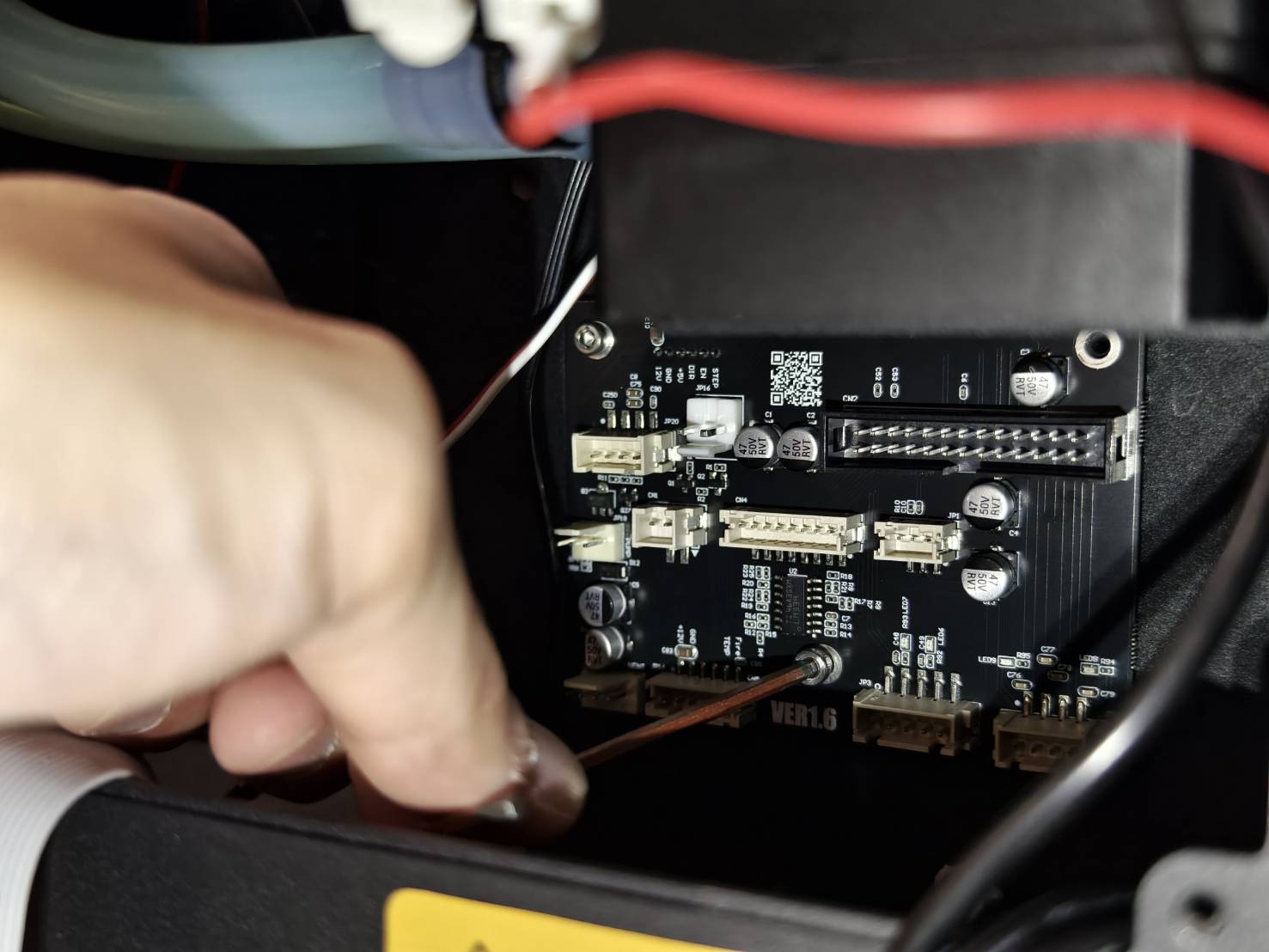

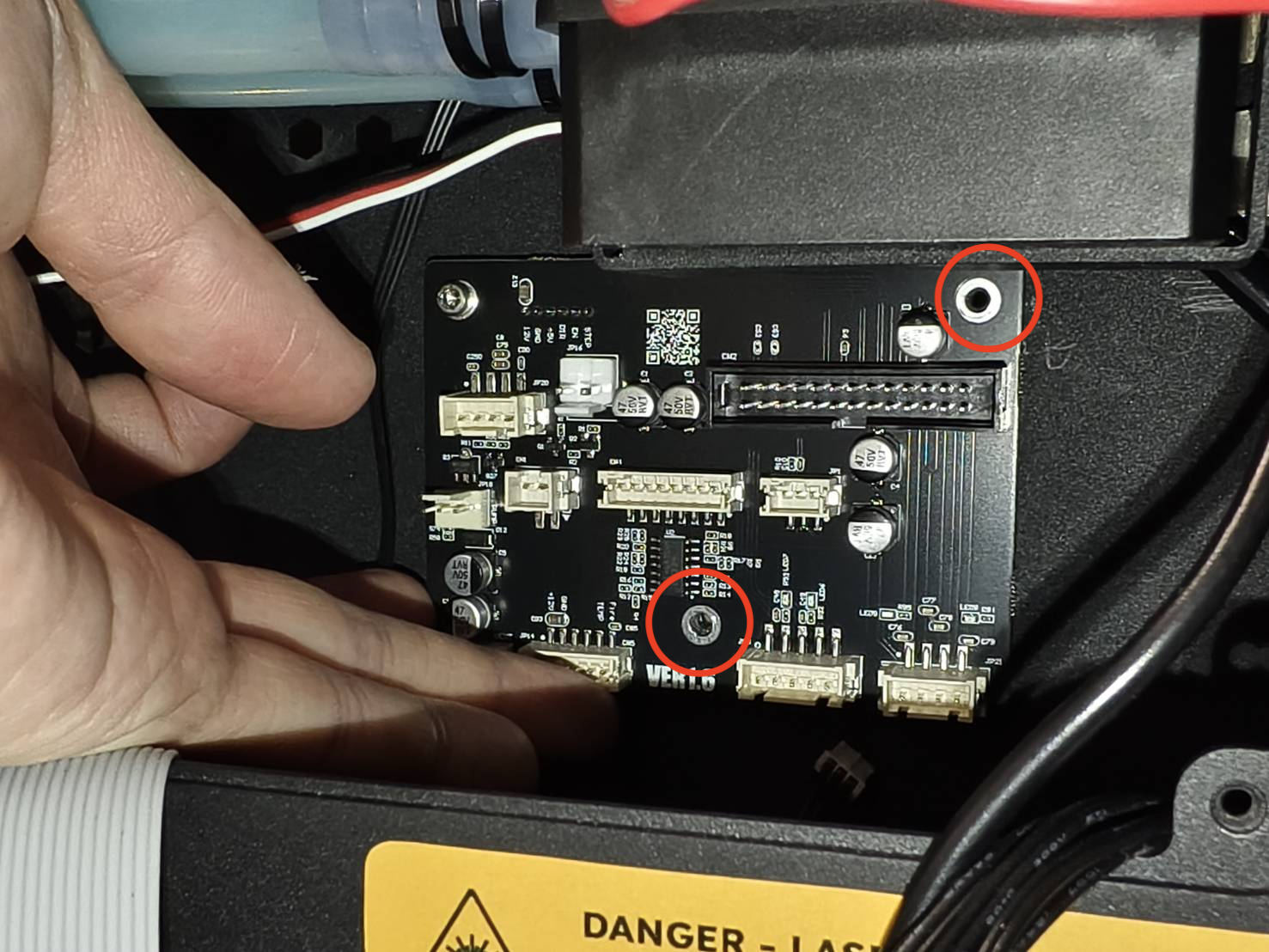

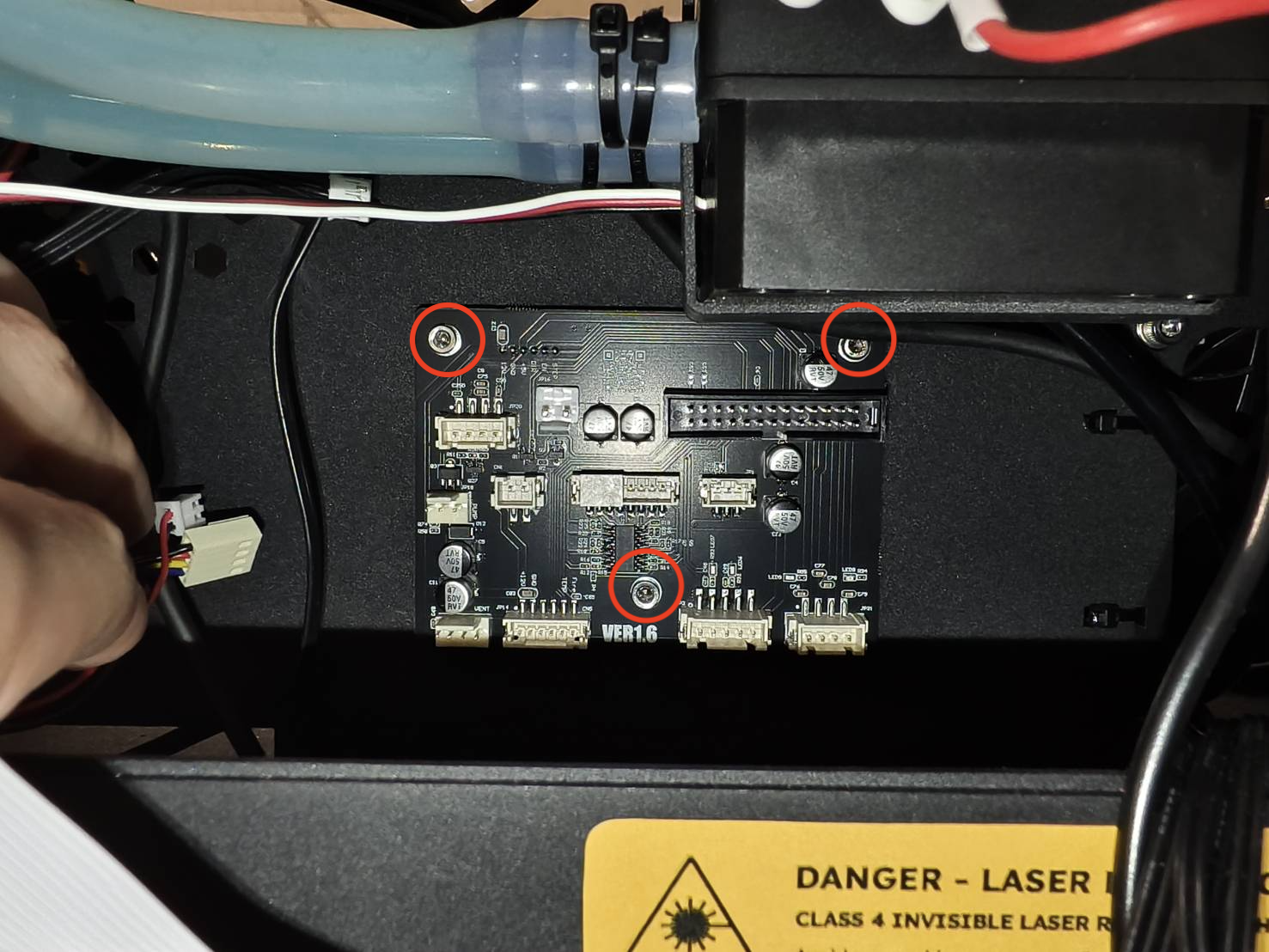

Løsn disse skruer med en 2,5 mm unbrakonøgle for at fjerne kortet.

Trin 6

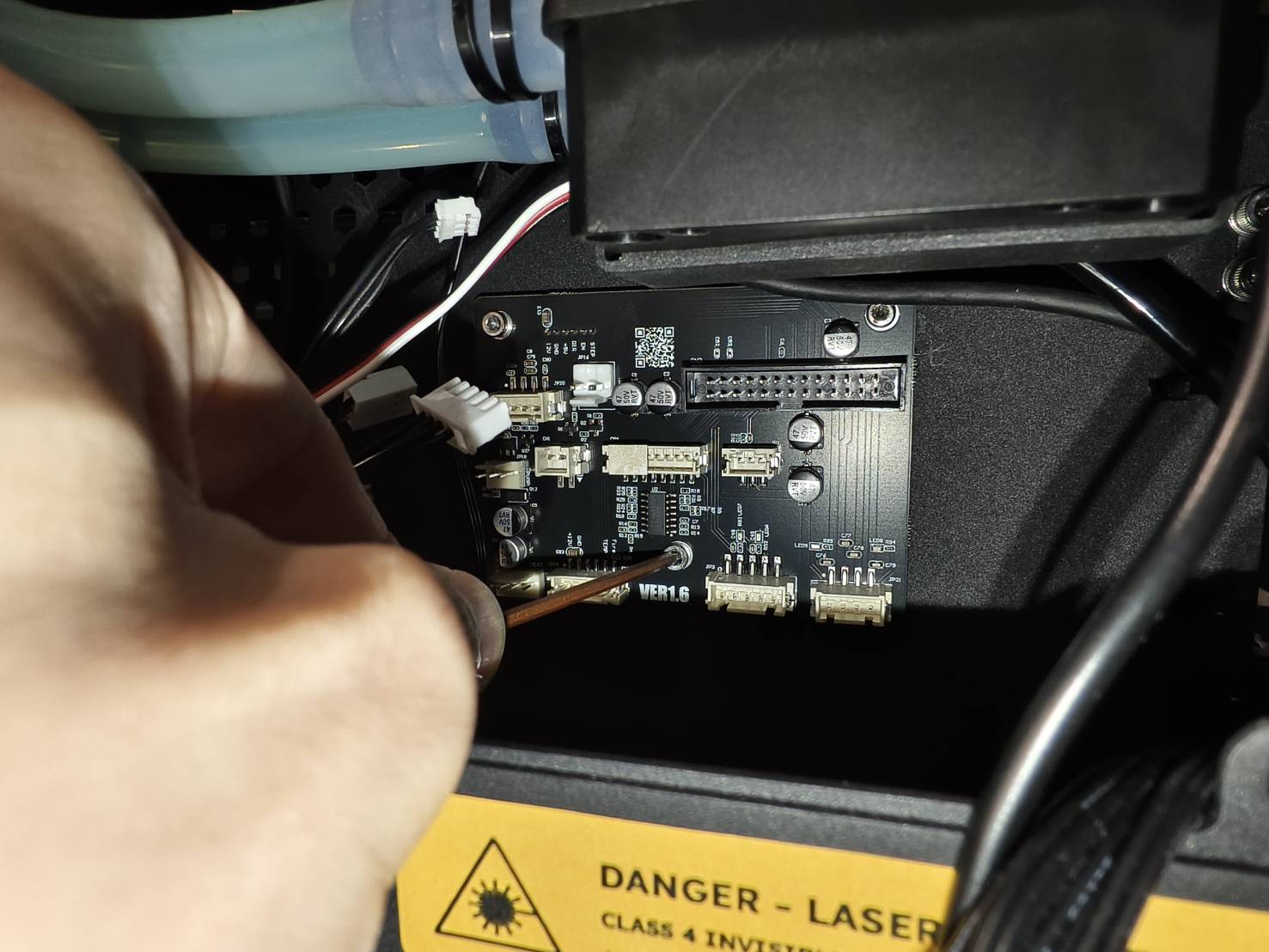

• Monter det nye plotterkort ved at starte med skruen øverst til venstre.

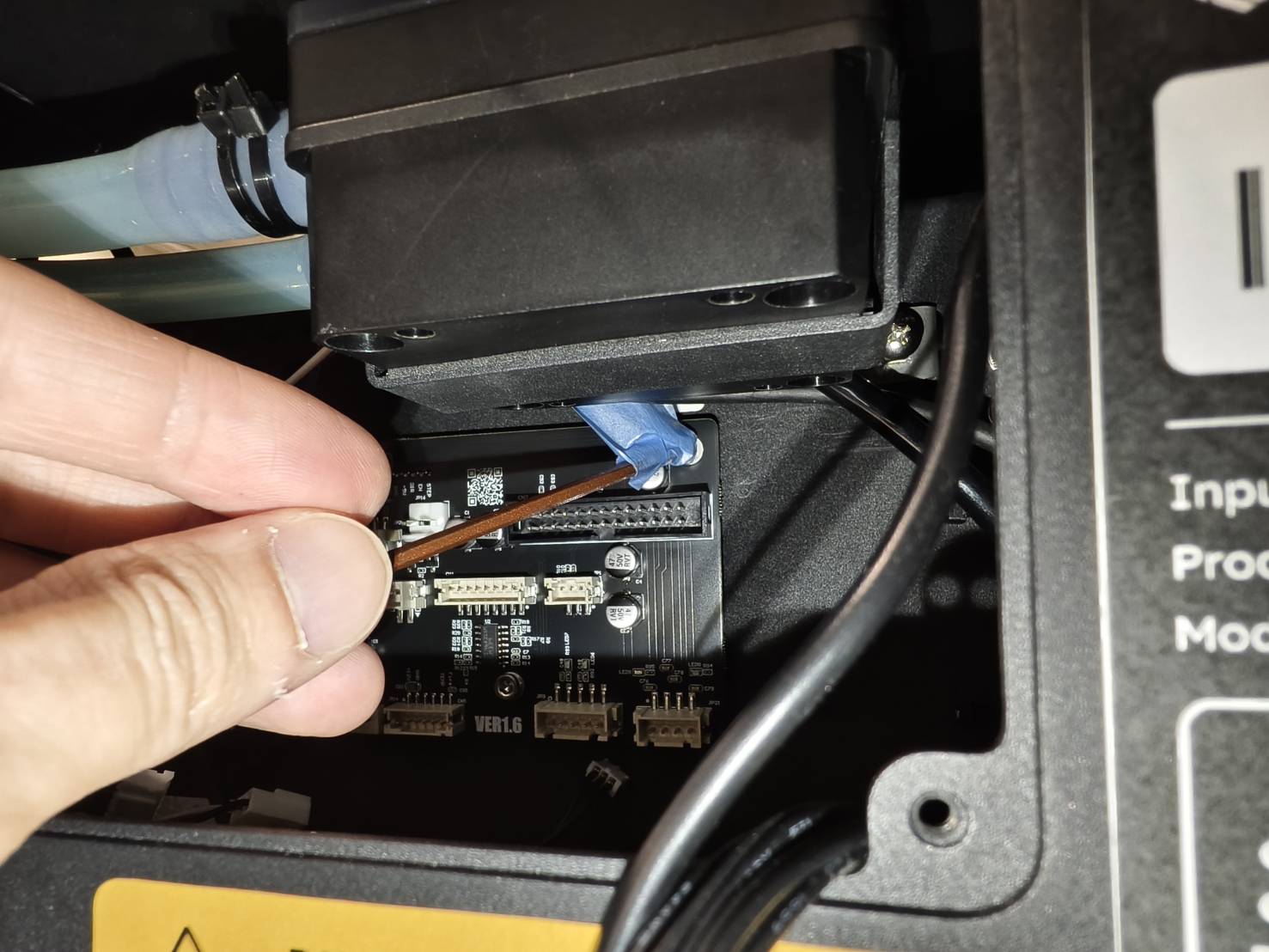

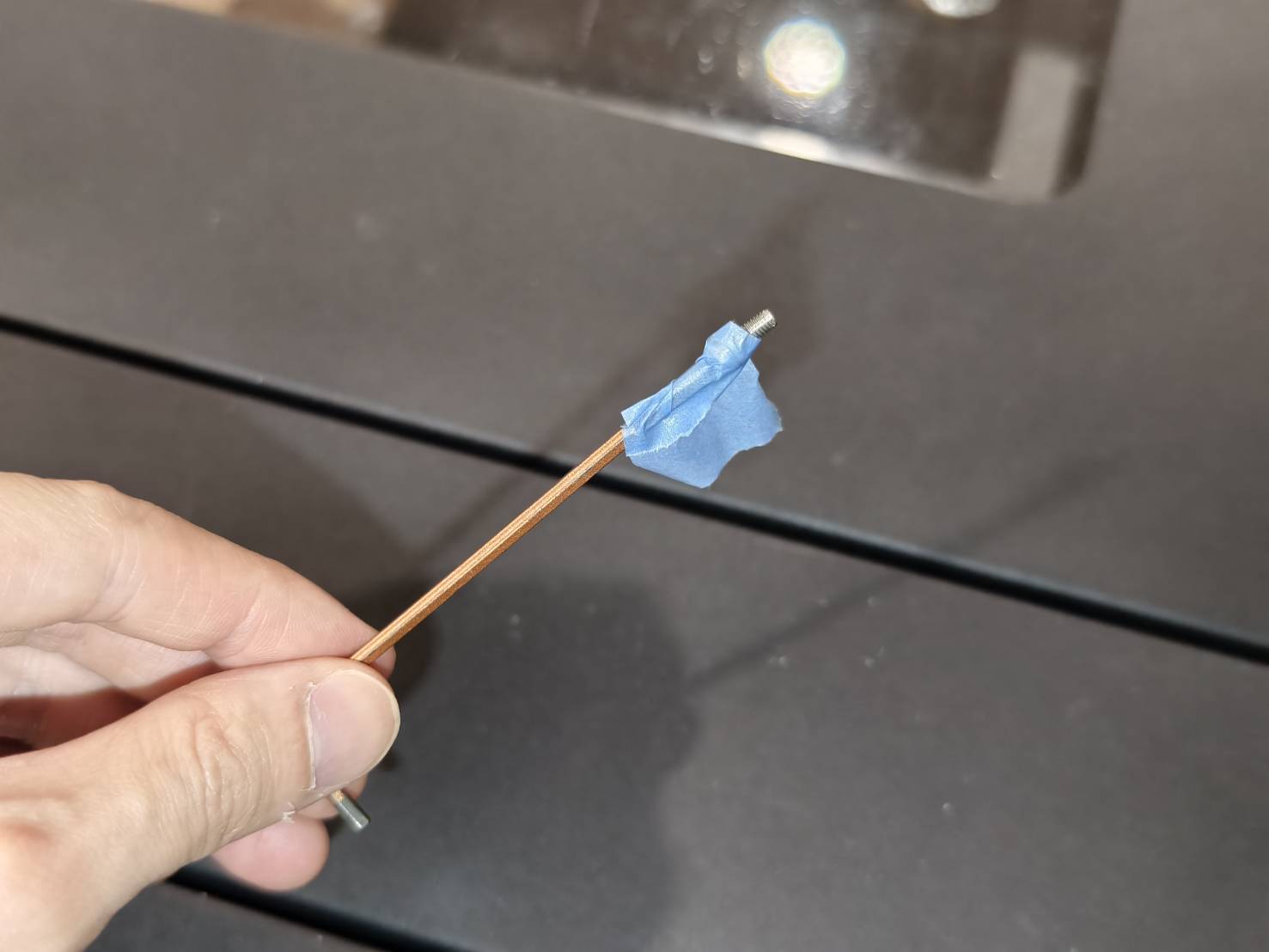

• Hvis du har svært ved at holde skruen med unbrakonøglen, kan du bruge et stykke tape til at fastgøre den på nøglen. Dette kan gøre processen lettere.



• Når skruen øverst til venstre er strammet, juster positionen så den passer med skruehullerne.

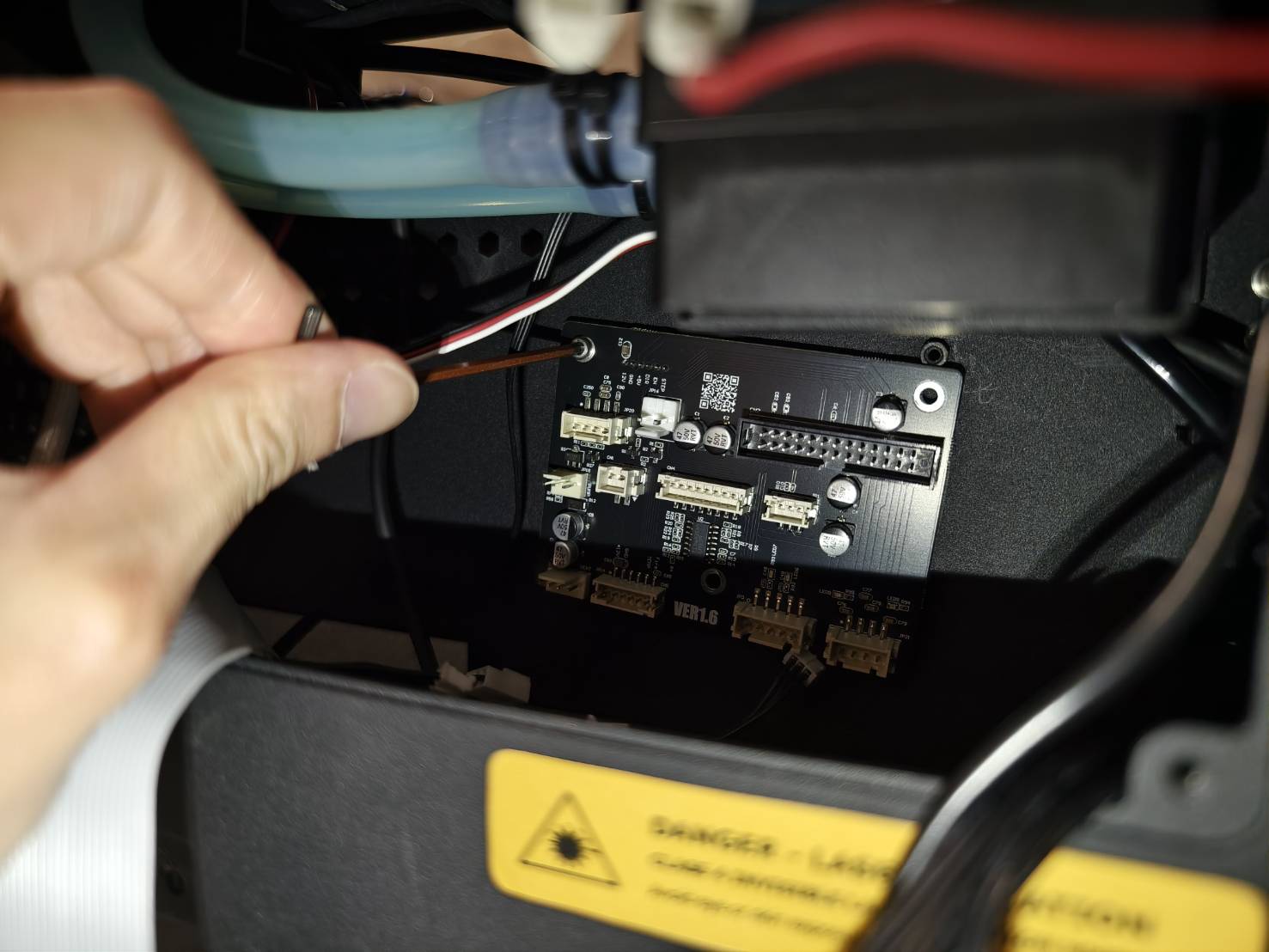

• Begynd at skrue skruerne i midten og øverst til højre i.



Trin 7

Gentilslut alle kabler til det nye kort.
(Hvis du glemmer, hvor et kabel skal tilsluttes, kan du se diagrammet for den seneste opsætning. Brug ikke billederne nedenfor, da kortets version kan variere.)

Trin 8

Monter pladen.
