Beambox II - Udskiftning af udsugningsventilator

Værktøjer

Trin 1

Sluk for maskinen og tag stikket ud af stikkontakten.

Trin 2

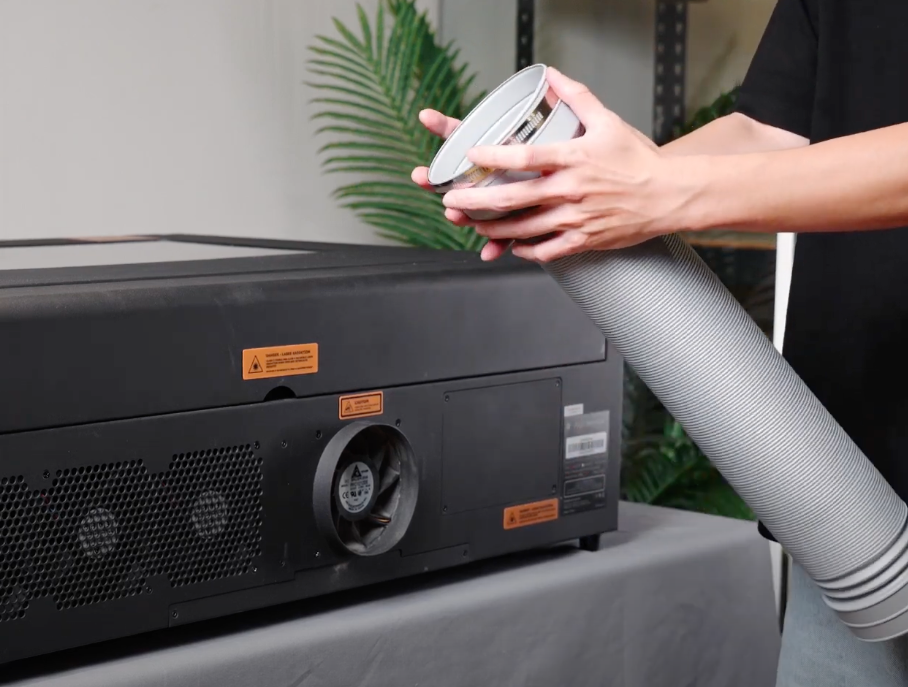

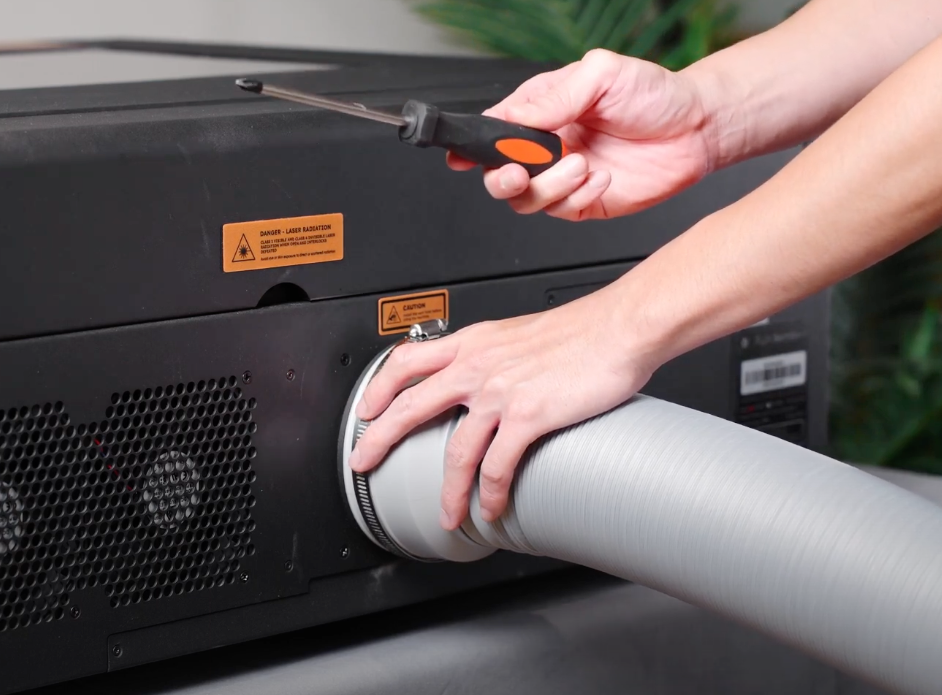

Fjern udsugningsslangen, hvis den er tilsluttet.

Trin 3

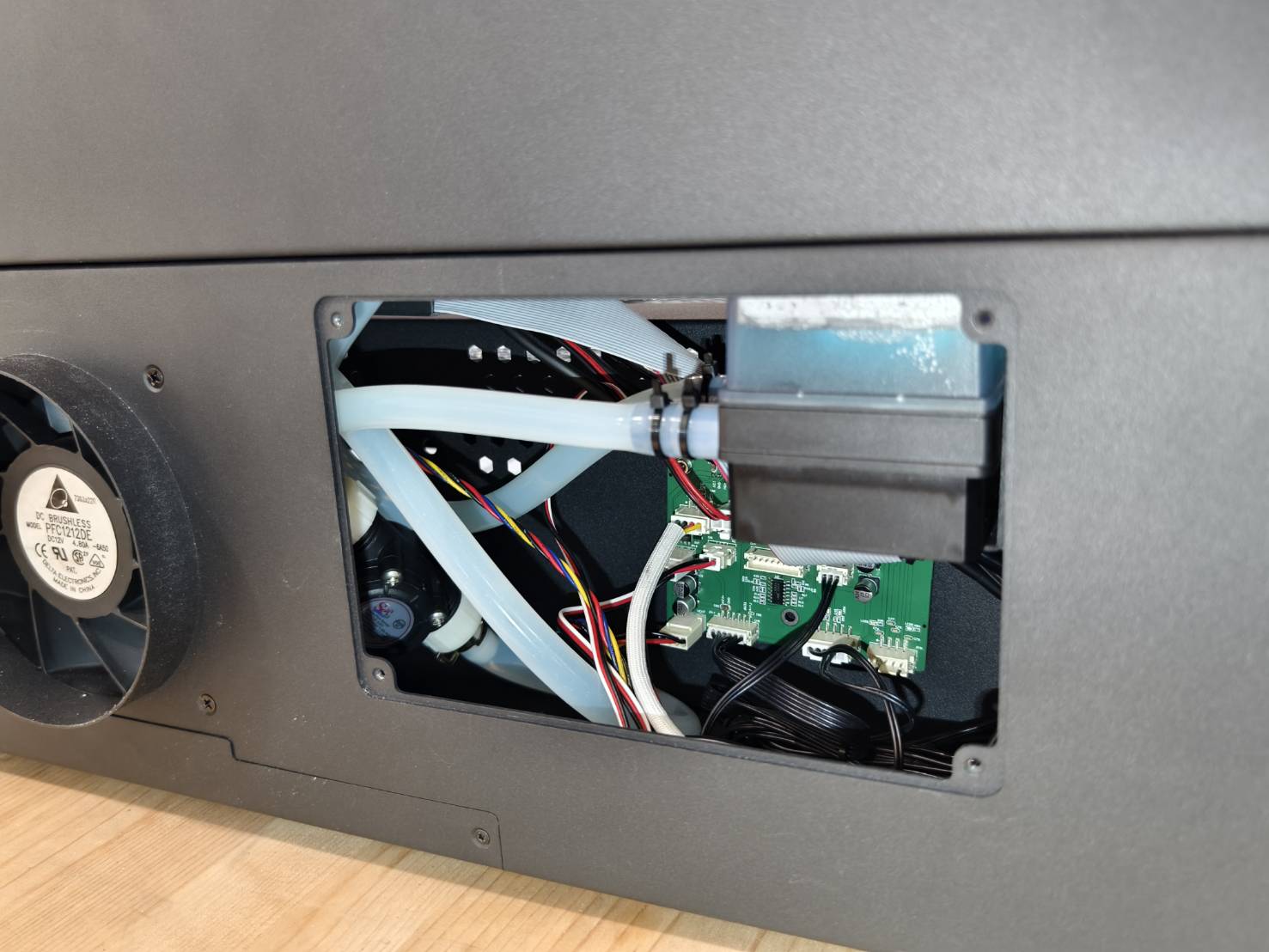

Åbn dækslet til vandpumpen med Torx-skruetrækkeren for at få adgang til plotterkortet.
(Kortet kan være enten sort eller grønt.)

Trin 3.1

Dette trin er valgfrit.

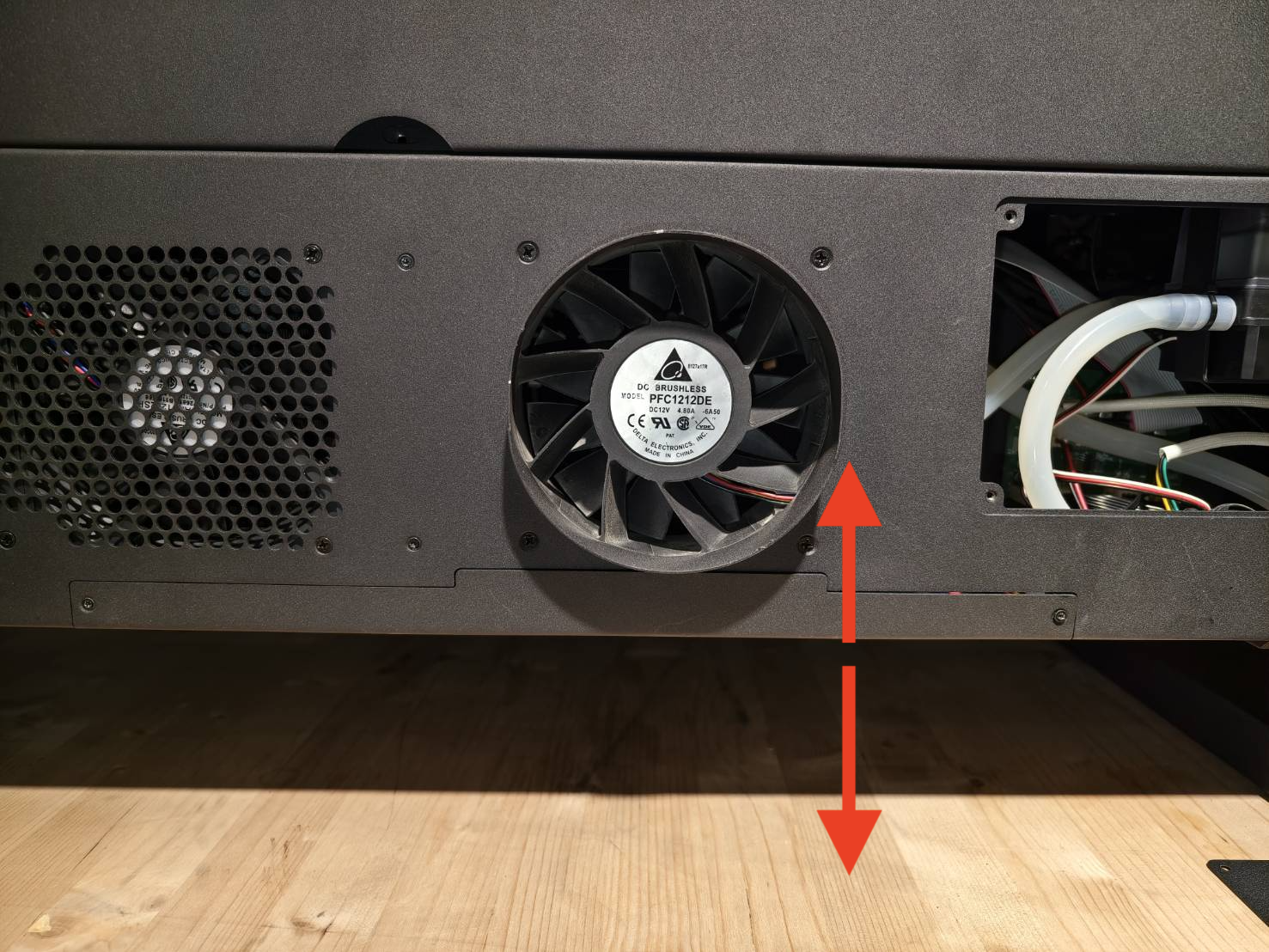

Løft maskinen for at skabe mere plads over og under den, eller flyt maskinen ud til bordkanten.

Trin 4

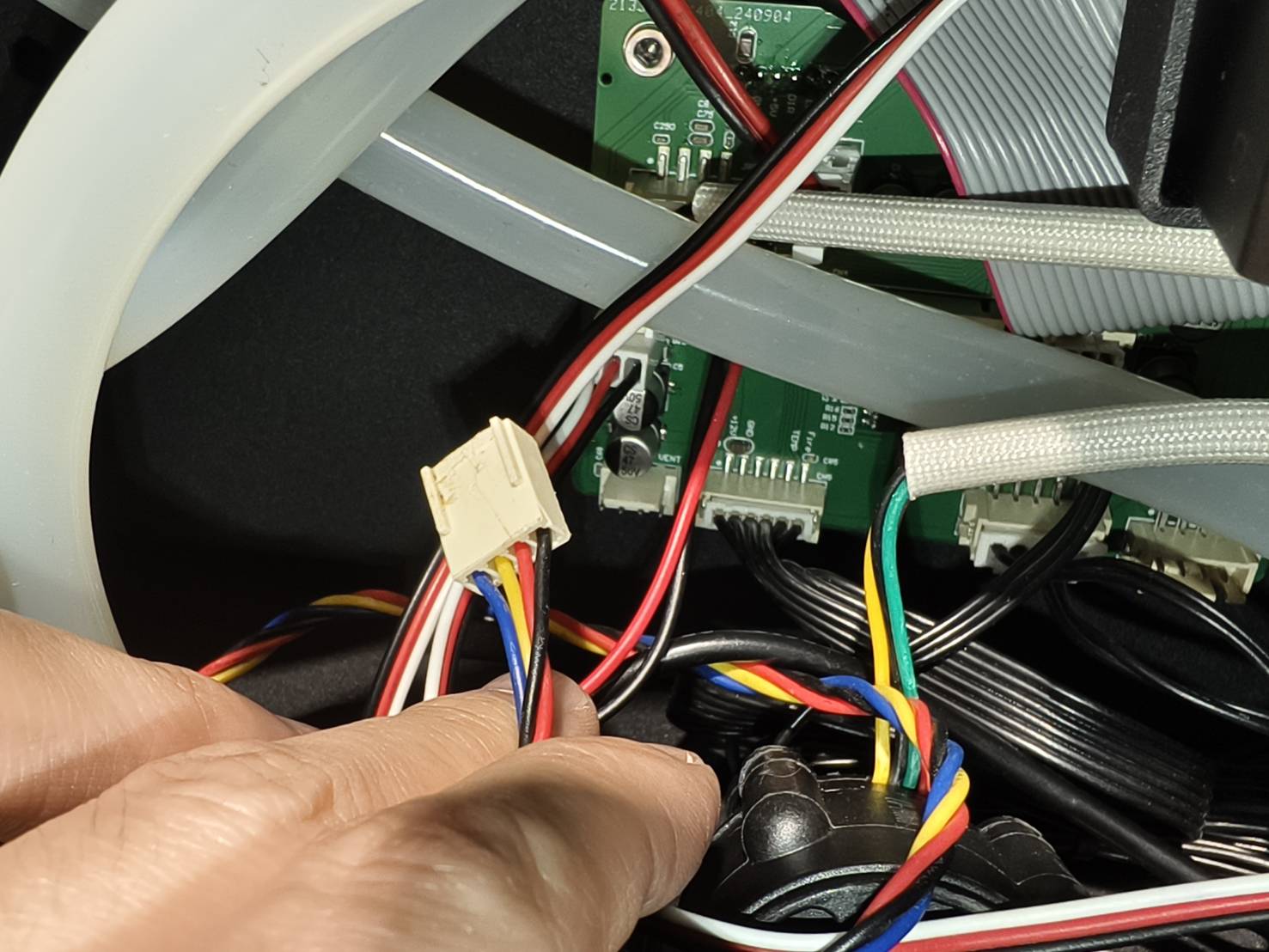

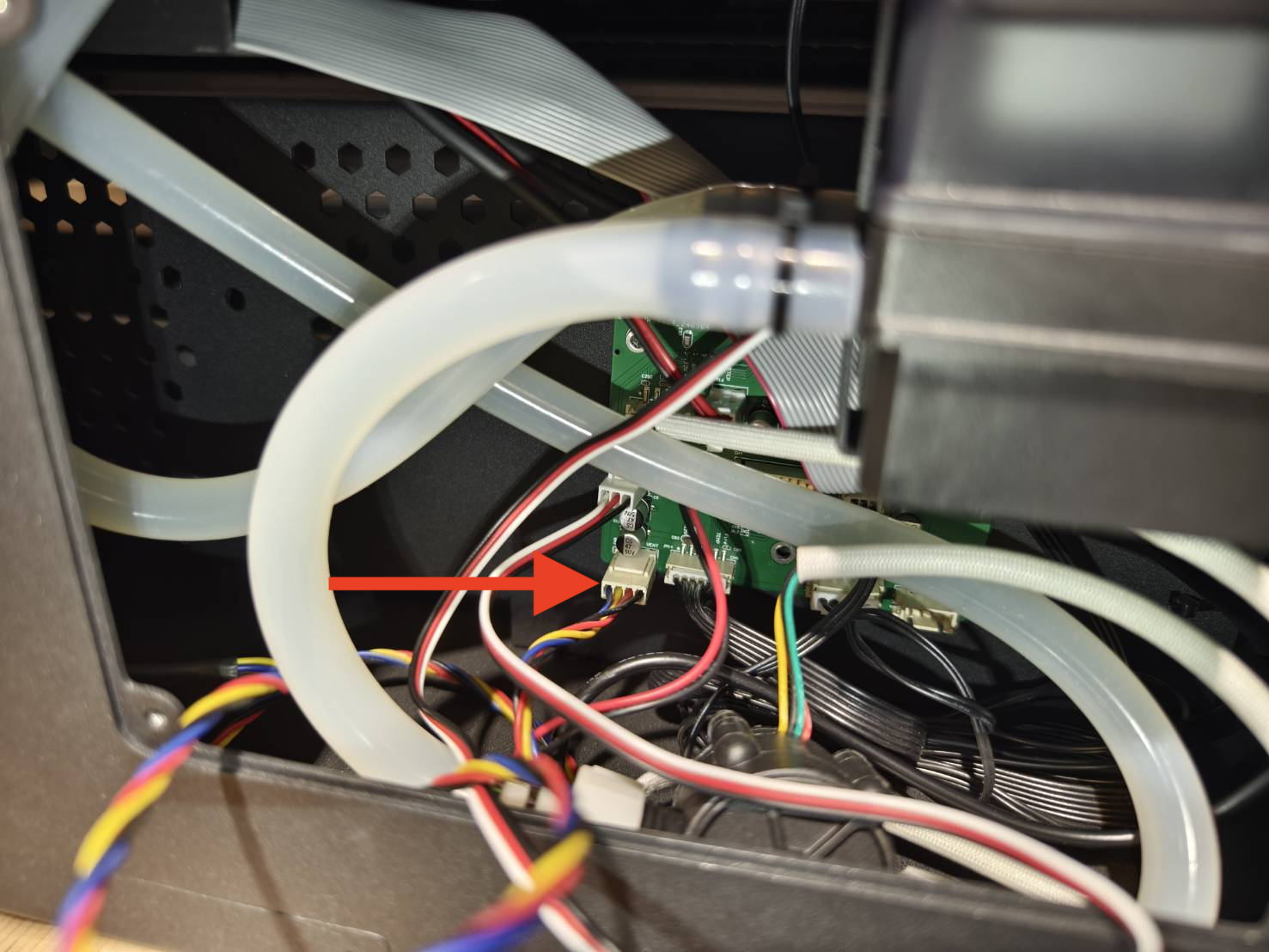

Afbryd ventilatorens kabel fra kortet.
(Hvis dit kort ikke ligner det på billedet, bedes du se diagrammet for den seneste konfiguration. Brug ikke billederne nedenfor, da kortets version kan variere.)

Trin 5

Afmonter den gamle ventilator og monter den nye. Se venligst videoen for reference.

Trin 6

Sørg for at tilslutte ventilatorens kabel til printkortet.

Trin 7

Luk dækslet til vandpumpen.
