5-17 Justering af Z-aksens remspænding

Beskrivelse

Justering af remspændingen sikrer, at remmen hverken er for løs eller for stram. Dette dokument forklarer i detaljer, hvordan man justerer remmen på Z-aksens løfteplatform. Hvis du oplever nogle af følgende problemer:

• Høj, unormal støj når Z-aksen bevæger sig op eller ned
• Z-aksen sætter sig fast halvvejs
• Z-aksens løftehøjde er ukorrekt
• Z-aksens rem glider eller springer over tænder

...kan du normalt løse disse problemer ved at justere remspændingen.

*Bemærk:

• Hvis Z-aksen sætter sig fast eller laver høj støj ved høje hastigheder,, anbefaler vi at løsne remspændingen.
• Hvis Z-aksen sætter sig fast, eller remmen glider (springer over tænder), anbefaler vi at stramme remspændingen.

Gældende firmwareversion: v6.0.10

Nødvendigt værktøj

• 4 mm unbrakonøgle

Trin 1 – Sluk for maskinen

Før du foretager justeringer, skal du sikre dig, at maskinen er fuldstændig slukket.

Trin 2 – Fjern honeycomb-pladen og platformbeslaget

Trin 3 – Lokaliser justeringsområdet

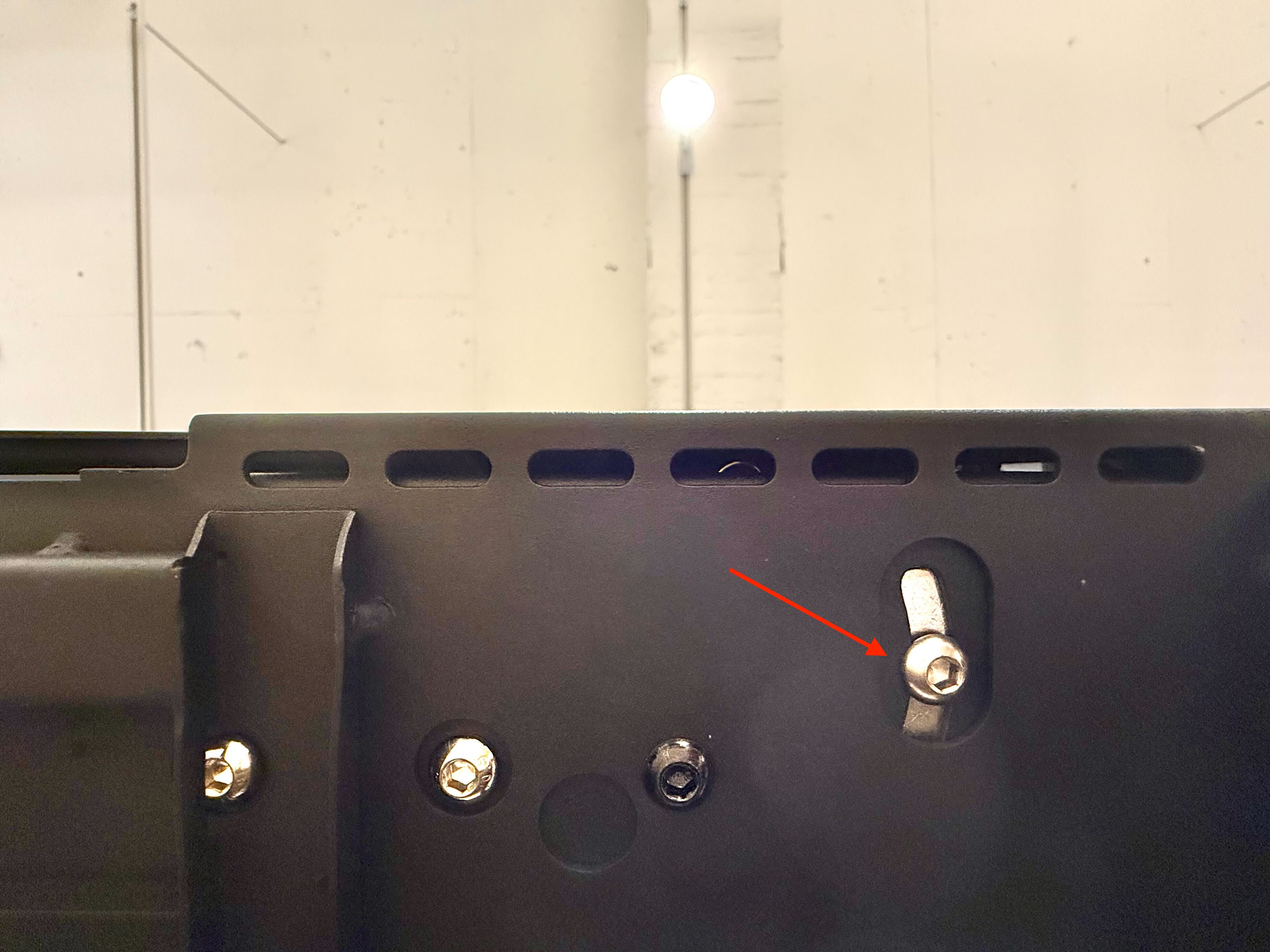

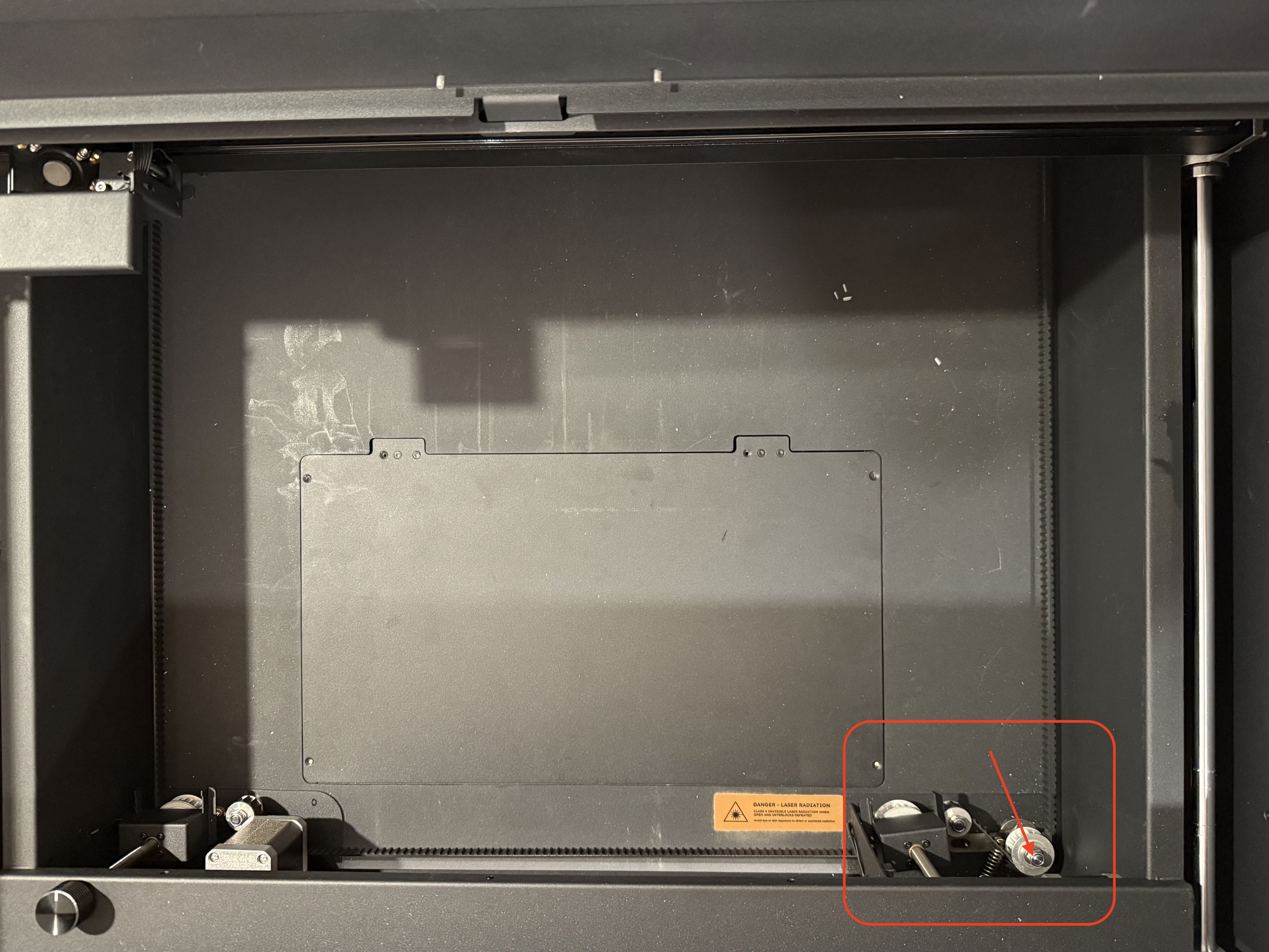

Find remspændingshjulet. Det er placeret i maskinens nederste højre hjørne. Følg aksen på spændingshjulet for at finde låseskruen på undersiden af maskinen.

Trin 4 – Juster remspændingen

4-1 Løsn låseskruen

Brug 4 mm unbrakonøglen til at løsne låseskruen cirka halvanden omgang. Det er ikke nødvendigt at fjerne den helt.

4-2 Flyt spændingshjulet

Mens låseskruen er løsnet, placer 4 mm unbrakonøglen på skruen og skub samtidig spændingshjulets struktur ind i maskinen. Dette gør det muligt for remspændingshjulet at glide frem og tilbage.

4-3 Stram låseskruen

Når du har fundet den rette position, stram låseskruen igen med 4 mm unbrakonøglen. Sørg for, at den sidder fast og ikke løsner sig af sig selv.

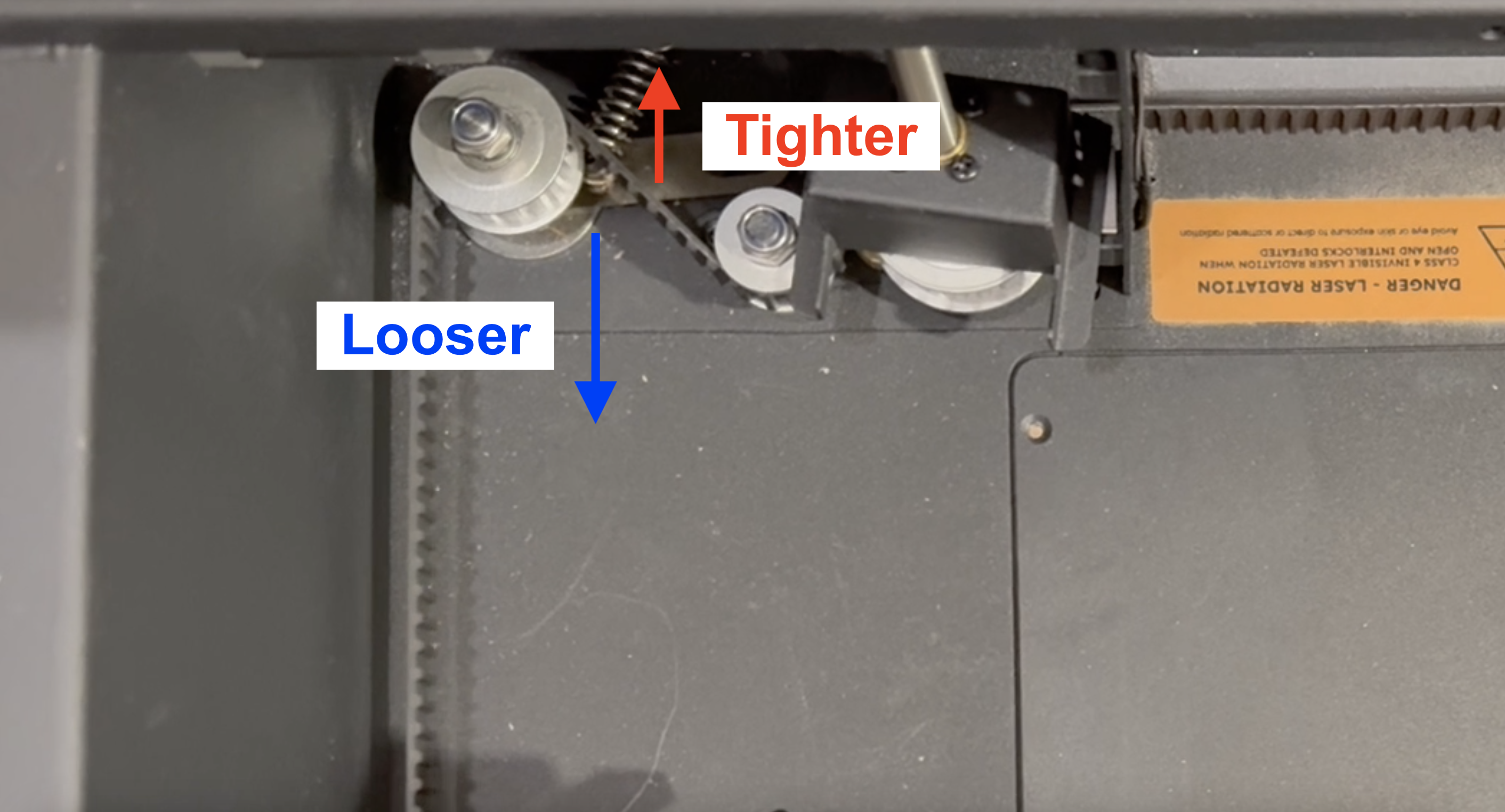

• Flytning af spændingshjulet i den blå pilretning løsner remmen.
• Flytning af spændingshjulet i den røde pilretning strammer remmen.

Trin 5 – Test

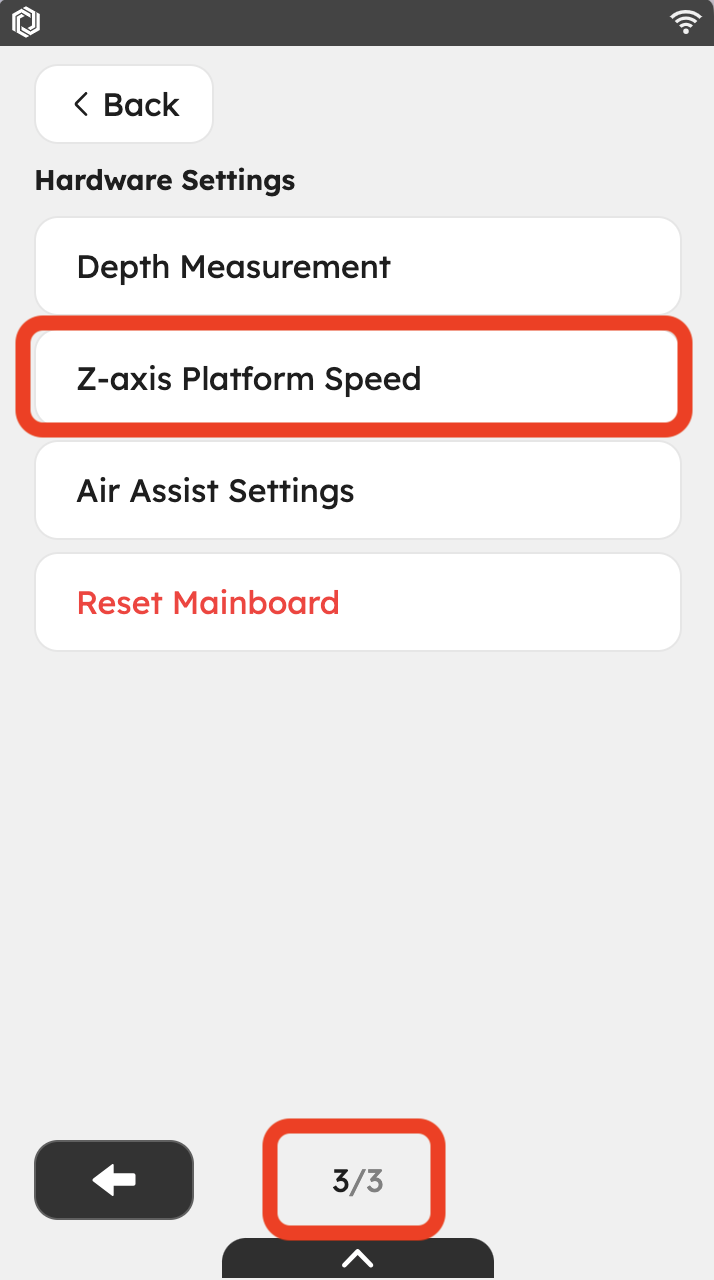

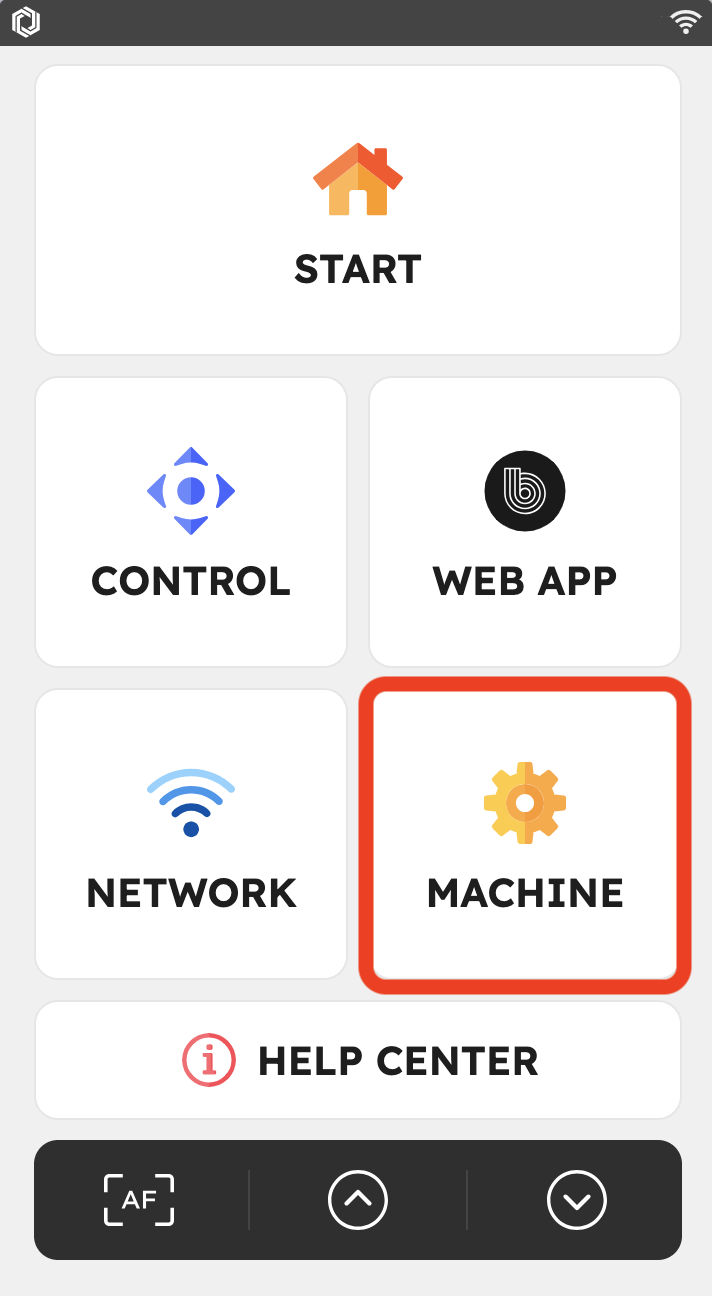

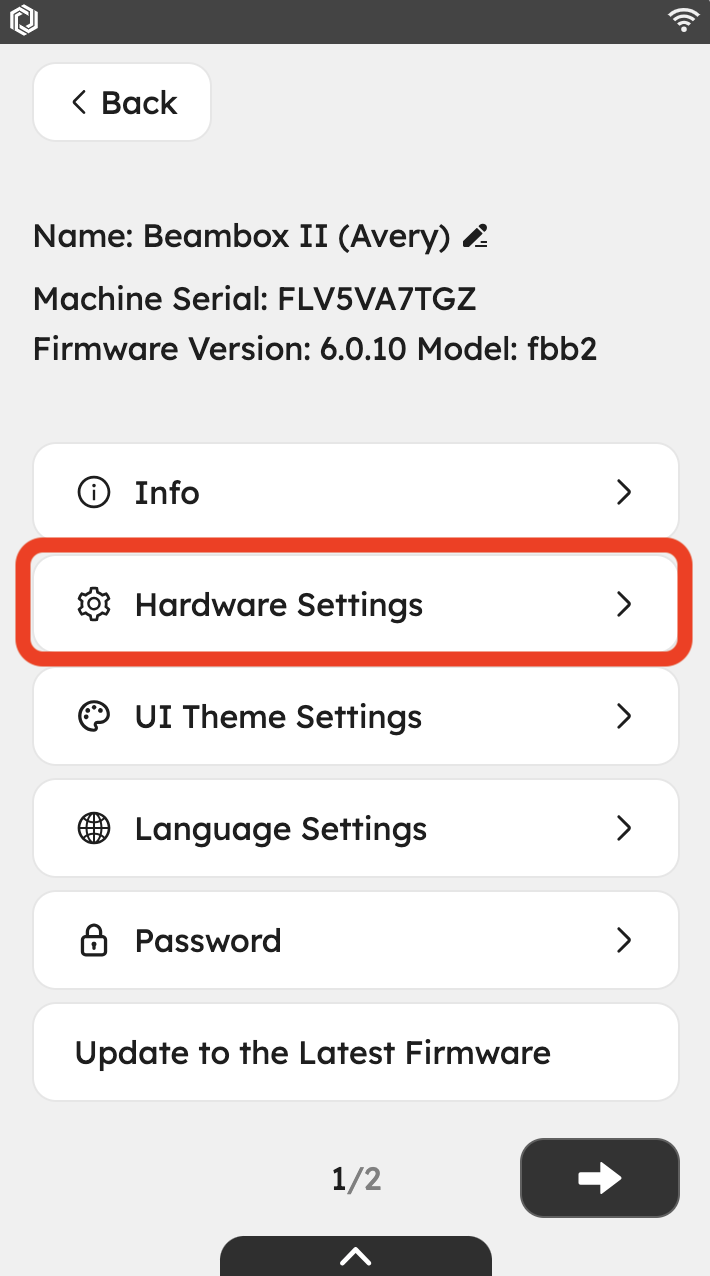

Efter justering skal du sætte honeycomb-pladen og platformbeslaget tilbage på plads. Sørg for at køre "Z-akseplatformens hastighedstest" i hardwareindstillingerne for at bekræfte, at løfteplatformen bevæger sig jævnt. Hvis den ikke fungerer korrekt, gentag Trin 4 for at justere remspændingen igen.

Q1. Hvordan kan jeg kontrollere, om løfteplatformen fungerer korrekt?

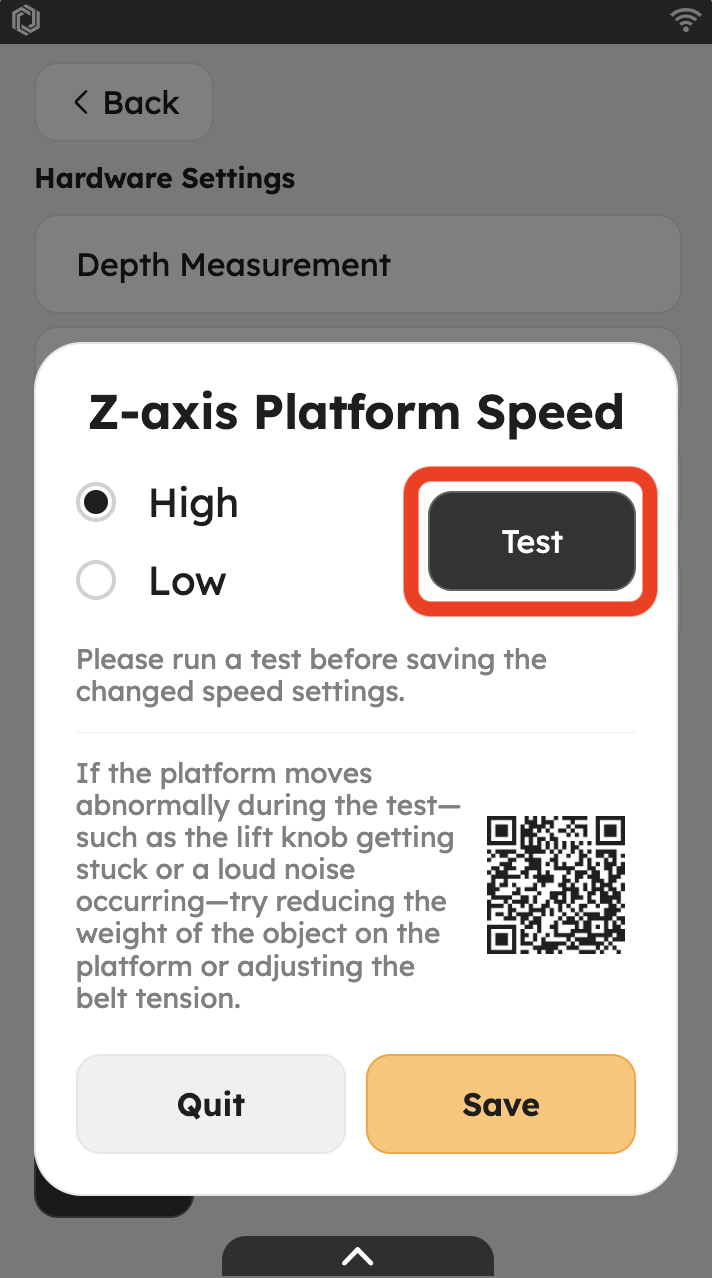

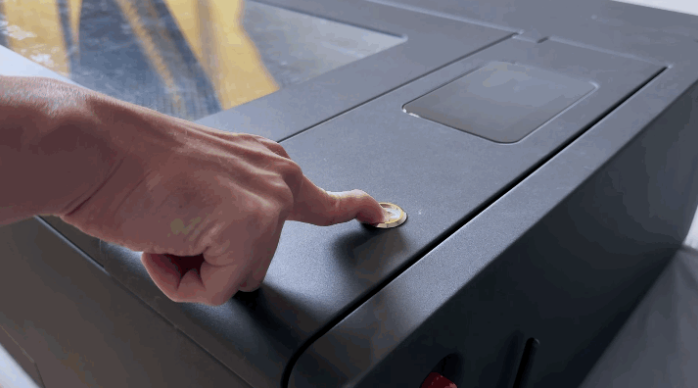

Når du trykker på "Test" knappen, vil Z-akseløfteplatformen først bevæge sig til den nederste position for at finde udgangspunktet. Efter at have fundet udgangspunktet vil den hæve og sænke sig én gang ved den indstillede hastighed. Under hele processen med at finde udgangspunktet og løfte skal du holde øje med knappen i maskinens nederste venstre hjørne for at se, om den roterer normalt. Hvis den gør det, er din remspændingsjustering korrekt.

Q2. Skal jeg bruge høj hastighed til testen?

Ikke nødvendigvis. Hvis en test med lav hastighed fungerer uden problemer, kan du blot bruge indstillingen for lav hastighed. Kun hvis du har brug for højere hastigheder (for eksempel ved gravering på buede overflader) anbefaler vi at indstille den til høj hastighed.

Faktorer, der påvirker Z-aksens stabilitet, omfatter motorhastighed, vægten på platformen og remspænding. For at opretholde stabilitet ved høje hastigheder vil du typisk reducere belastningen på platformen og løsne remspændingen en smule. Men hvis remmen er for løs, kan den springe over eller miste tænder under løft. Derfor afhænger den optimale hastighed og spænding af dine specifikke anvendelsesbehov.
