Hvis du bliver omdirigeret til denne vejledning, betyder det, at din 3. spejls lodrette bane ikke kan justeres, eller at du har udskiftet laserrøret, 2. spejlholderenheden osv.
I denne vejledning gennemgås følgende avancerede justeringer.
Den vandrette linje for banen fra 2. spejl til 3. spejls indgang.
Den lodrette linje for banen fra 2. spejl til 3. spejls indgang.
Den lodrette bane fra 3. spejl til arbejdsfladen.
Før du begynder
Sørg for, at banen fra 1. til 2. spejl og banen fra 2. til 3. spejl er korrekt justeret. Ellers vil trinene på denne side forværre din optiske bane.
Se venligst denne artikel, 4-10 Justering af optisk bane, fra Trin 1 til Trin 7.1 for at sikre, at de nævnte baner er korrekt justeret.
Trin 1

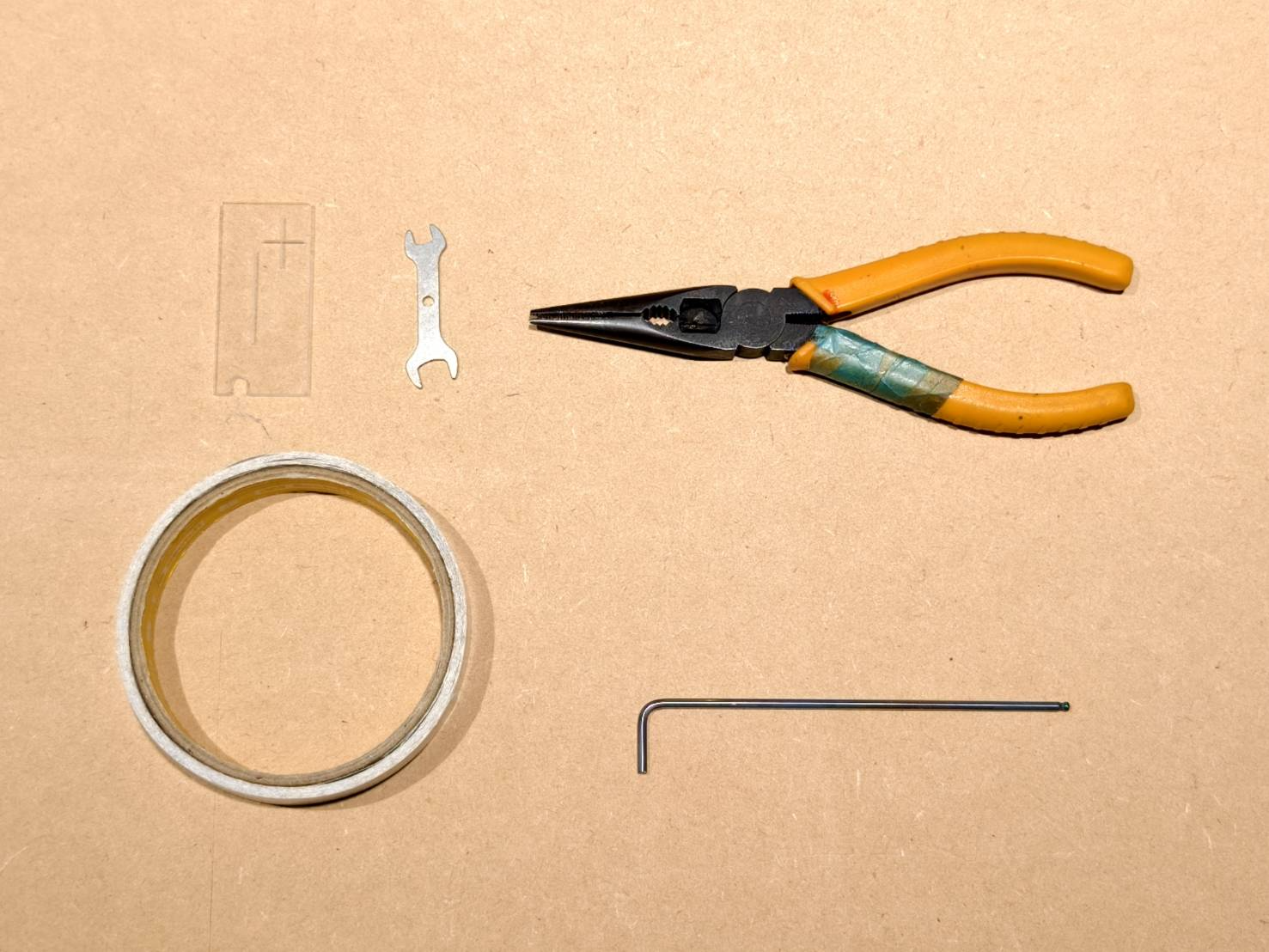

Forbered følgende værktøjer.
OPA-værktøj
Dobbelthovedskruenøgle
Tang
Dobbeltklæbende tape
2,5mm unbrakonøgle
Trin 2
Brug OPA-værktøjet til at verificere, at punktet er placeret i midten af det 3. spejls indgang. Dette trin vil lære dig at verificere strålens lodrette justering ved det 3. spejls indgang ved hjælp af et OPA-værktøj.

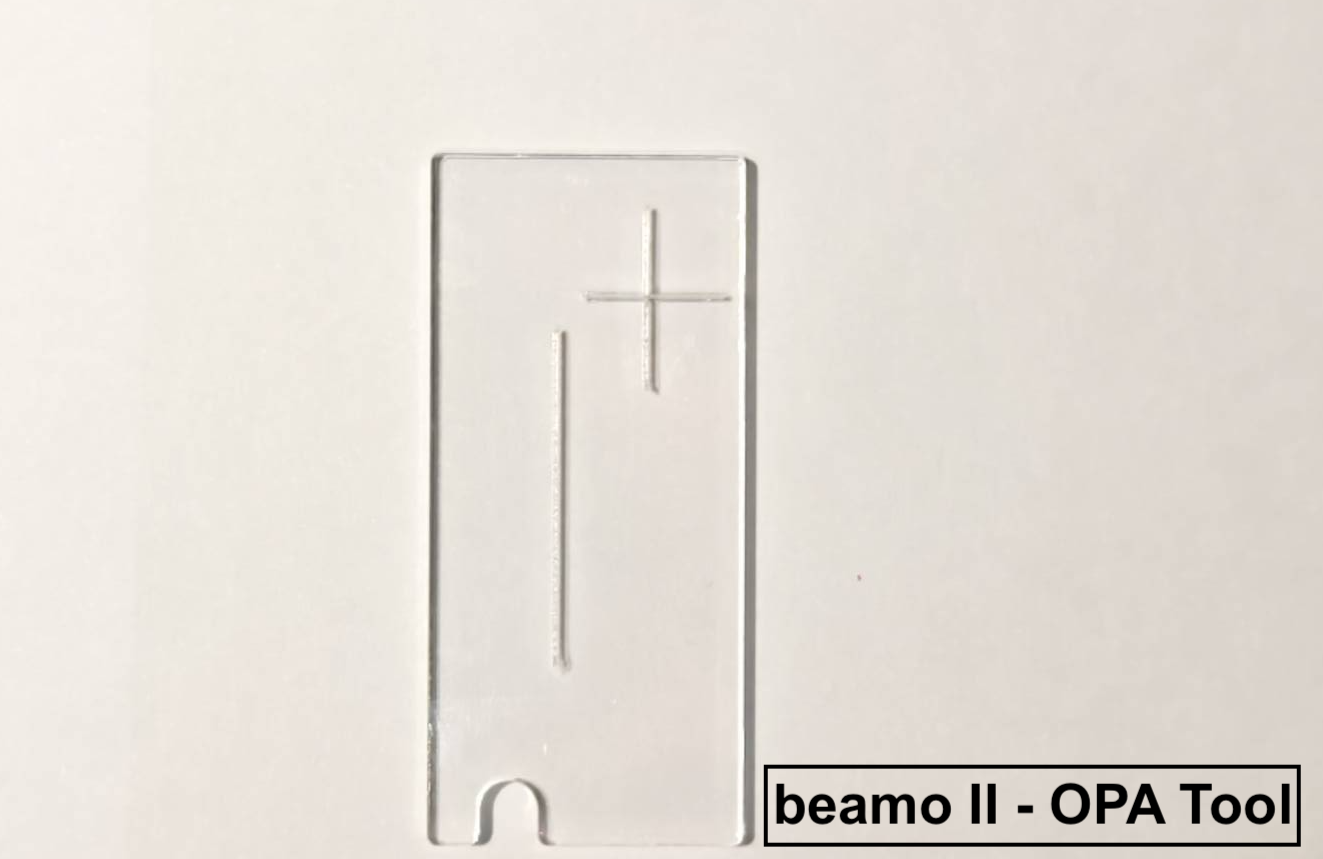

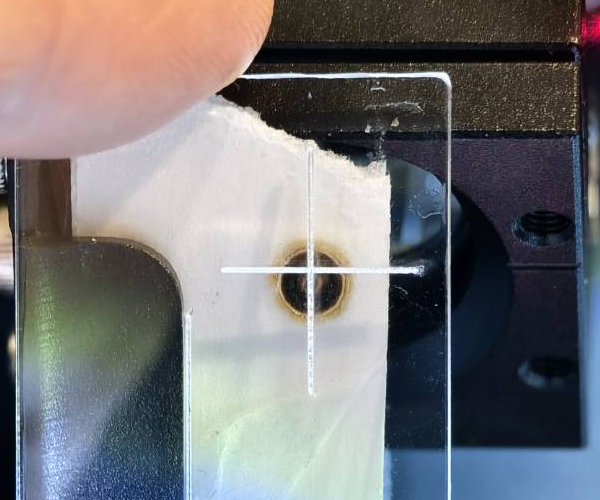

Brug venligst link til at downloade filen og brug 3mm gennemsigtig akryl til gravering og skæring.

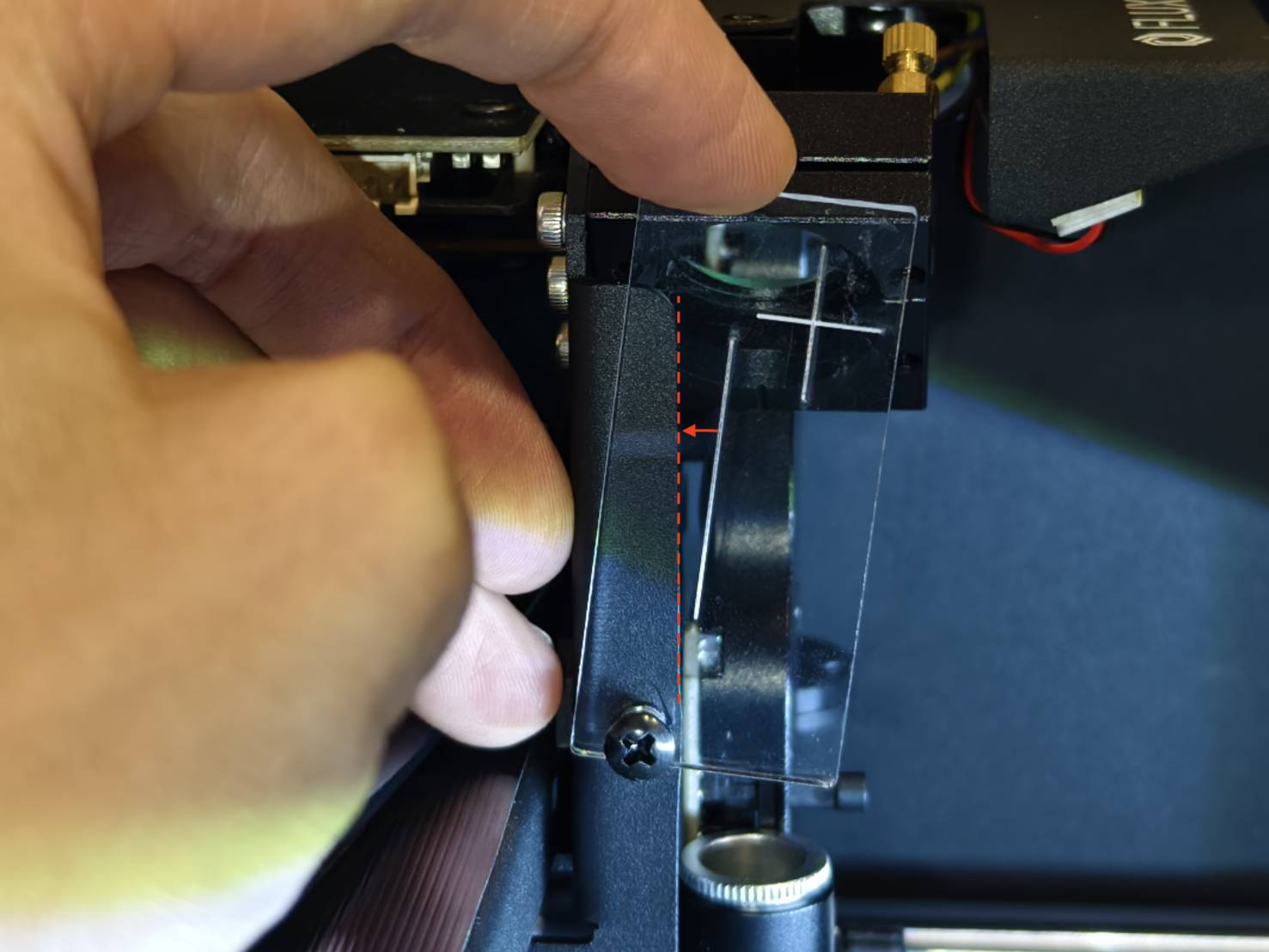

Værktøjet placeres på skruen ved det 3. spejls indgang. Den længere linje til venstre justeres med kanten af metaldelen.
Hvis din maskine ikke kan skære igennem noget område af arbejdsfladen, skal du lave et midlertidigt værktøj. Se venligst vejledningen, Vejledning til midlertidigt OPA-værktøj.

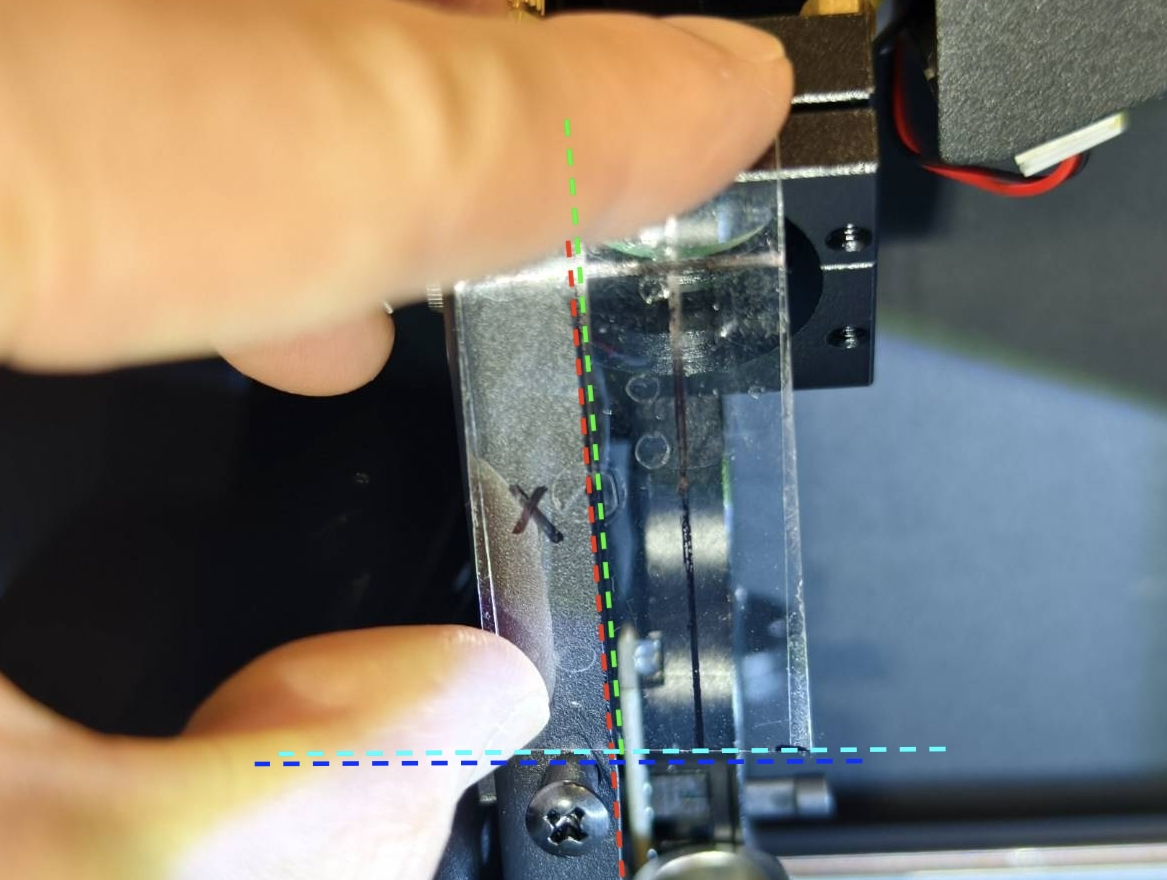

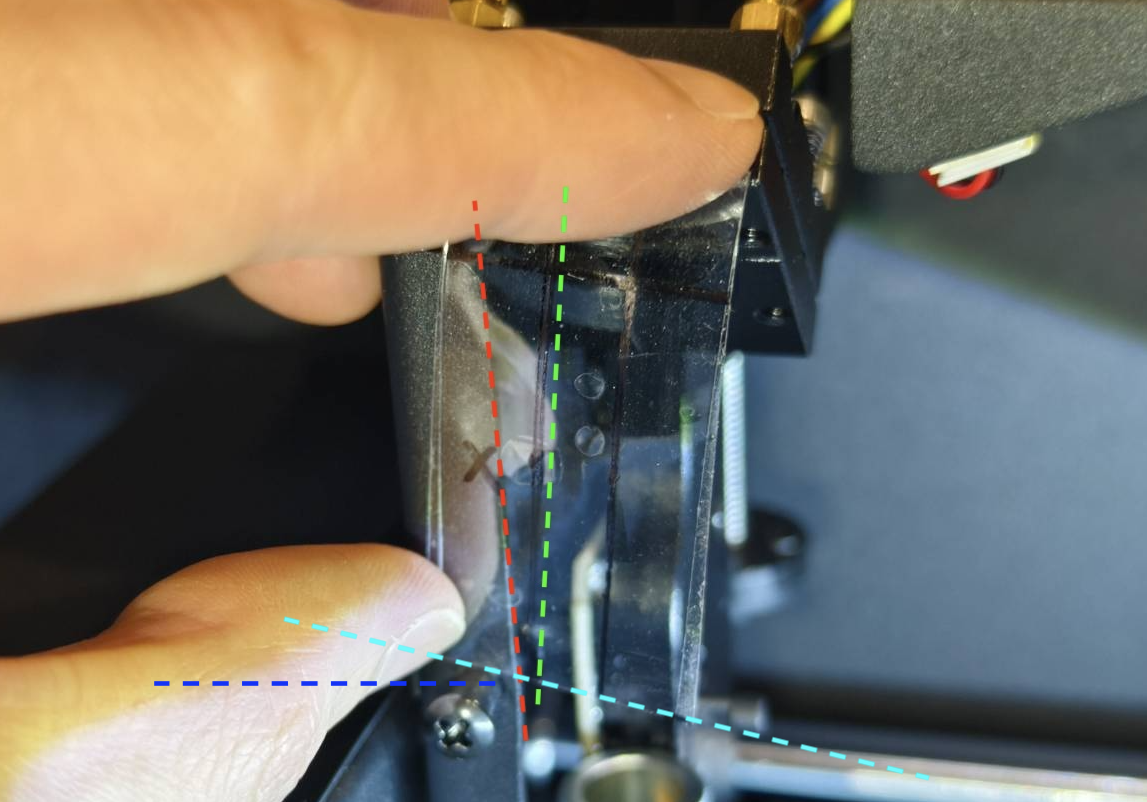

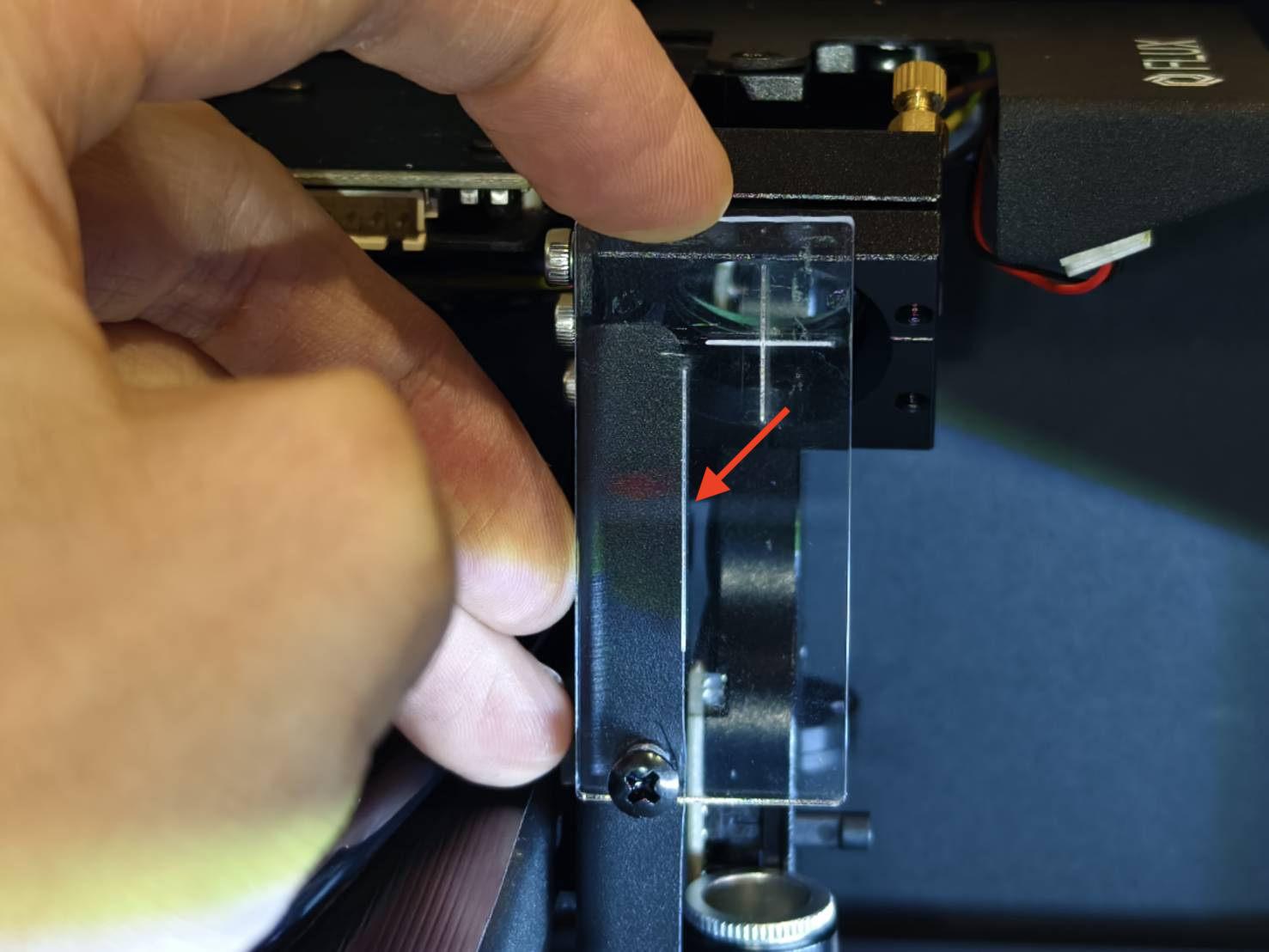

Værktøjet placeres på skruen ved det 3. spejls indgang. Siden med "x"-mærket skal være på venstre side, og 10mm-linjen skal justeres med metaldelen. Sørg for, at bunden af værktøjet hviler på skruens øverste overflade.

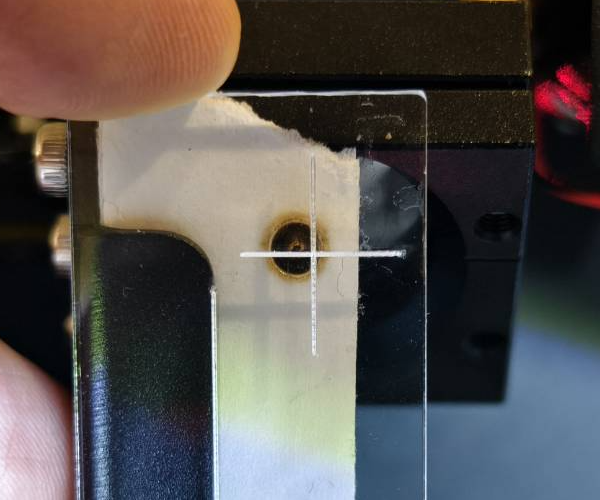

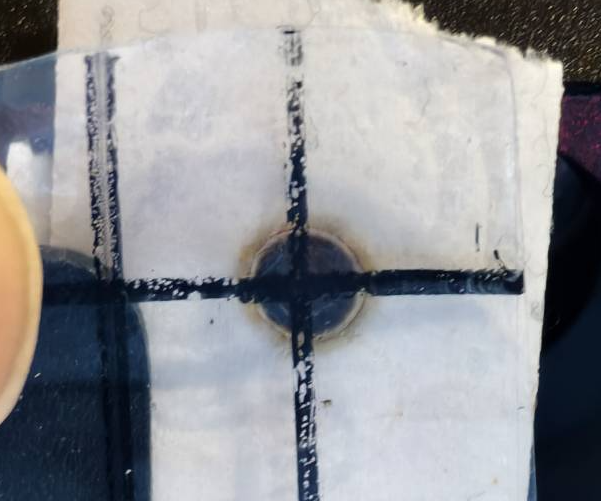

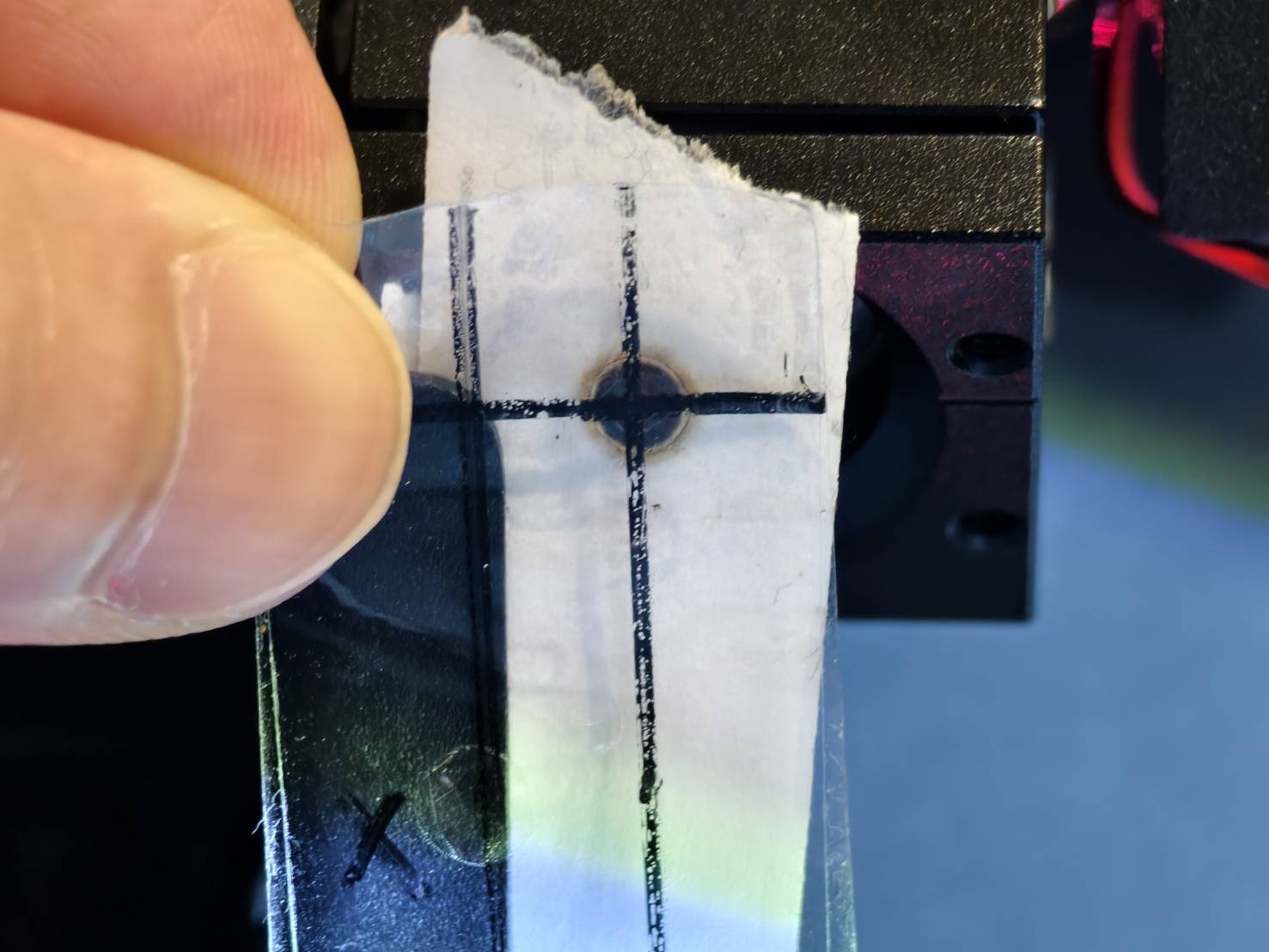

Når du har værktøjet, skal du flytte laserhovedet til midten og lave 5 pulser. Brug værktøjet til at kontrollere, om punktet er tæt på den lodrette linje.

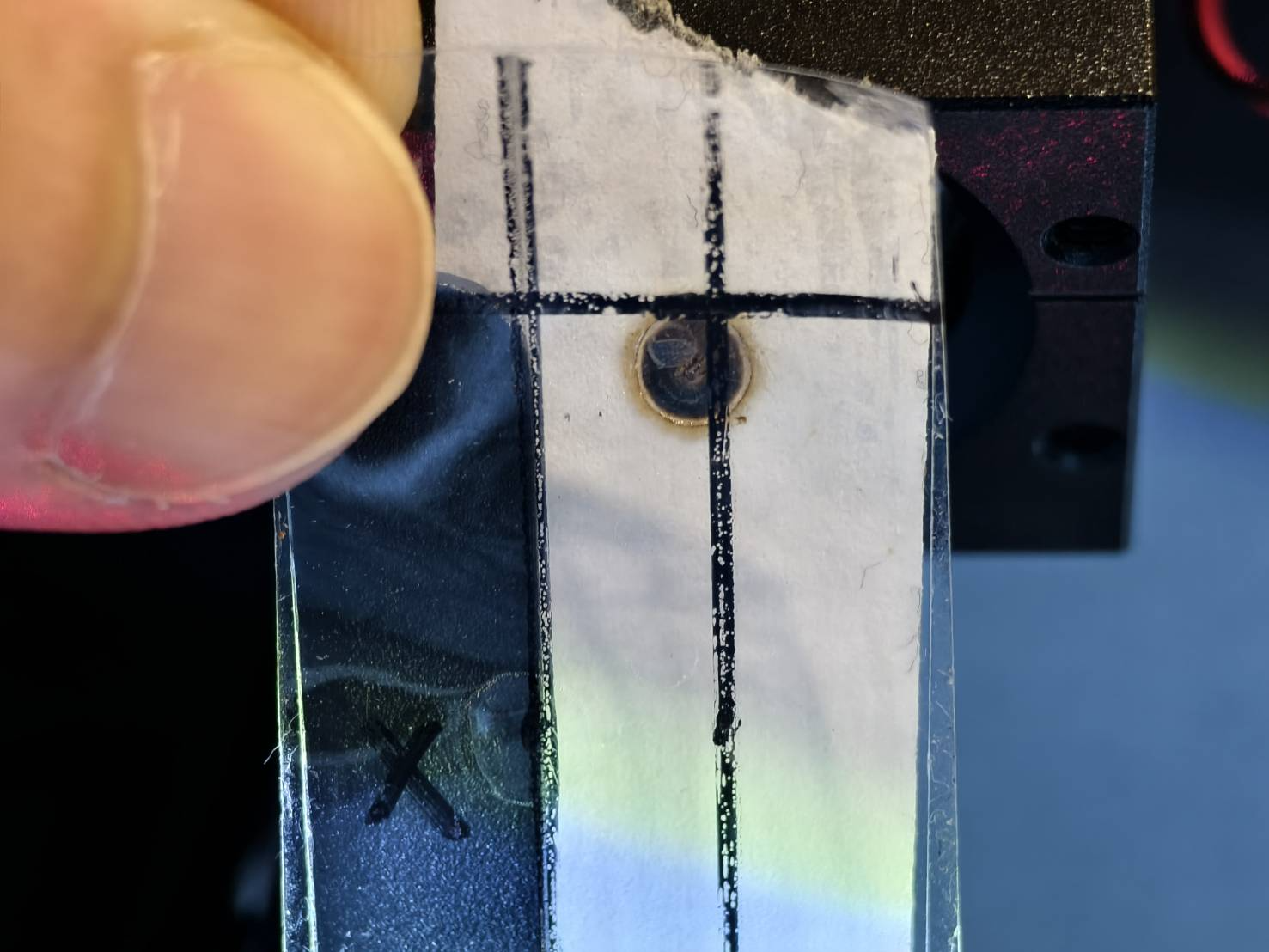

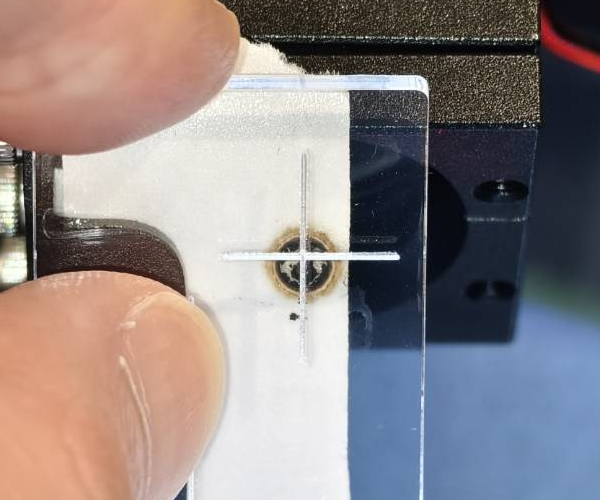

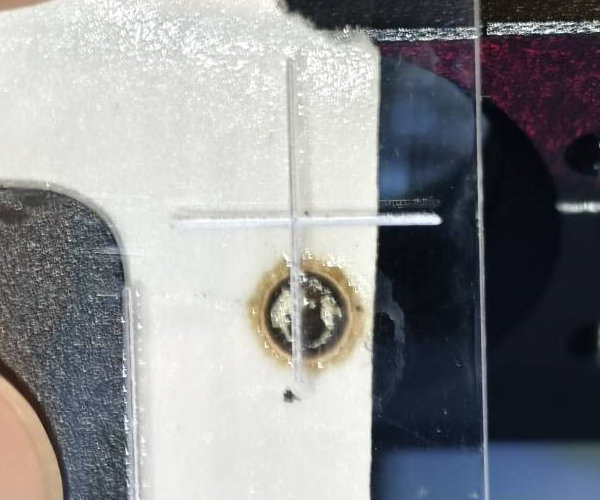

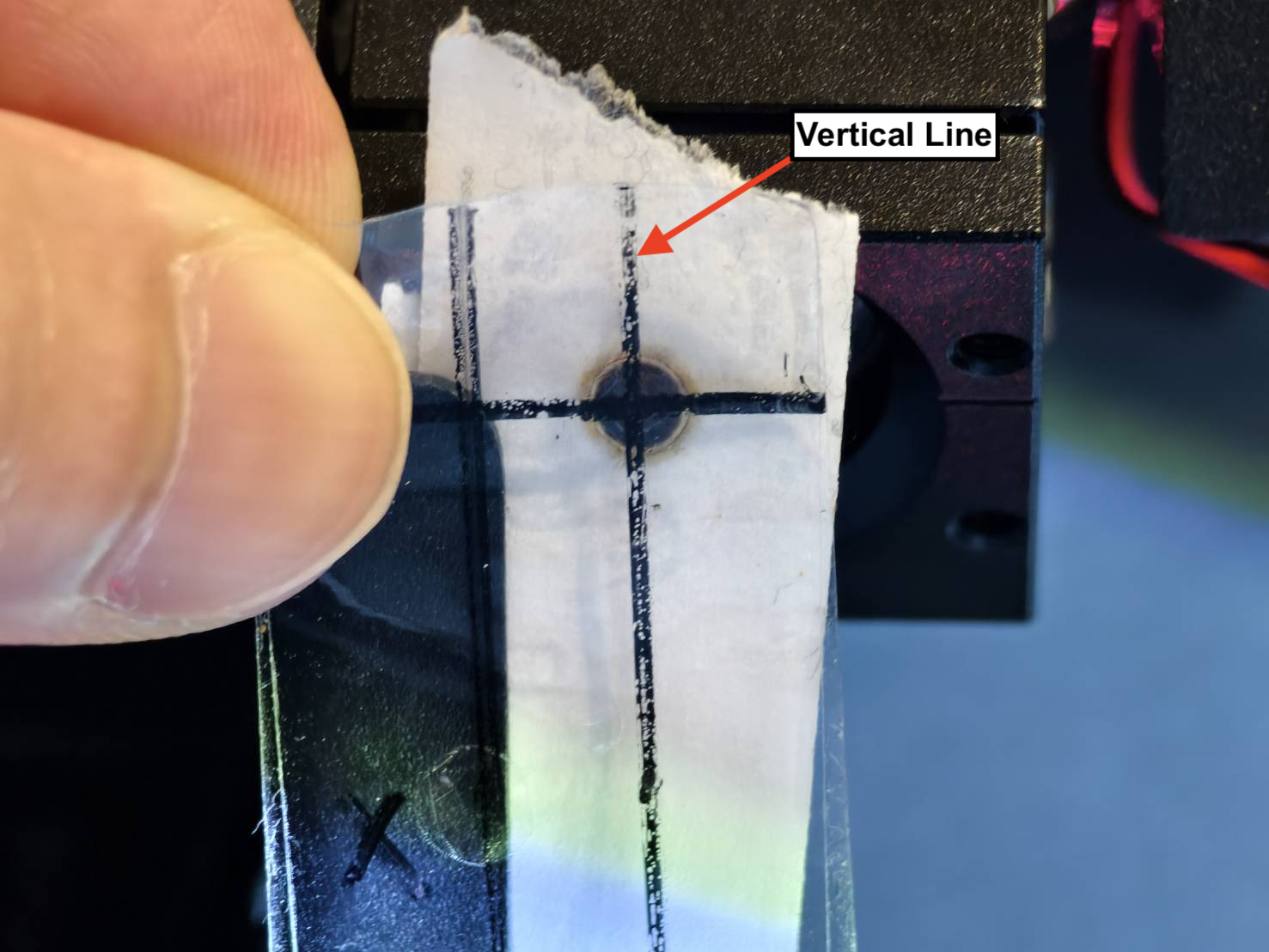

Kontrollér den lodrette linje med værktøjet. Justér værktøjets cirkel eller punkter med indgangen og kontrollér punktets position.
Kontrollér den optiske bane fra det 2. spejl til det 3. spejl for at se, om prikkerne overlapper. Se venligst Trin 7 i en anden artikel. Hvis prikkerne ikke overlapper, skal du gennemgå Trin 7.1.
Gå til Trin 3 efter justeringen fra 2. til 3. spejl.
Trin 3

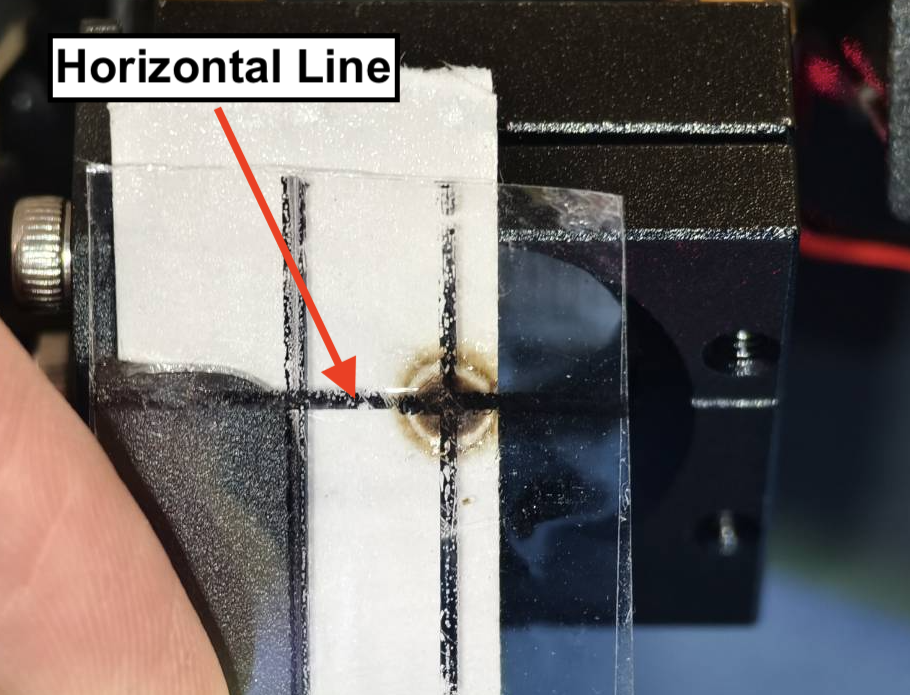

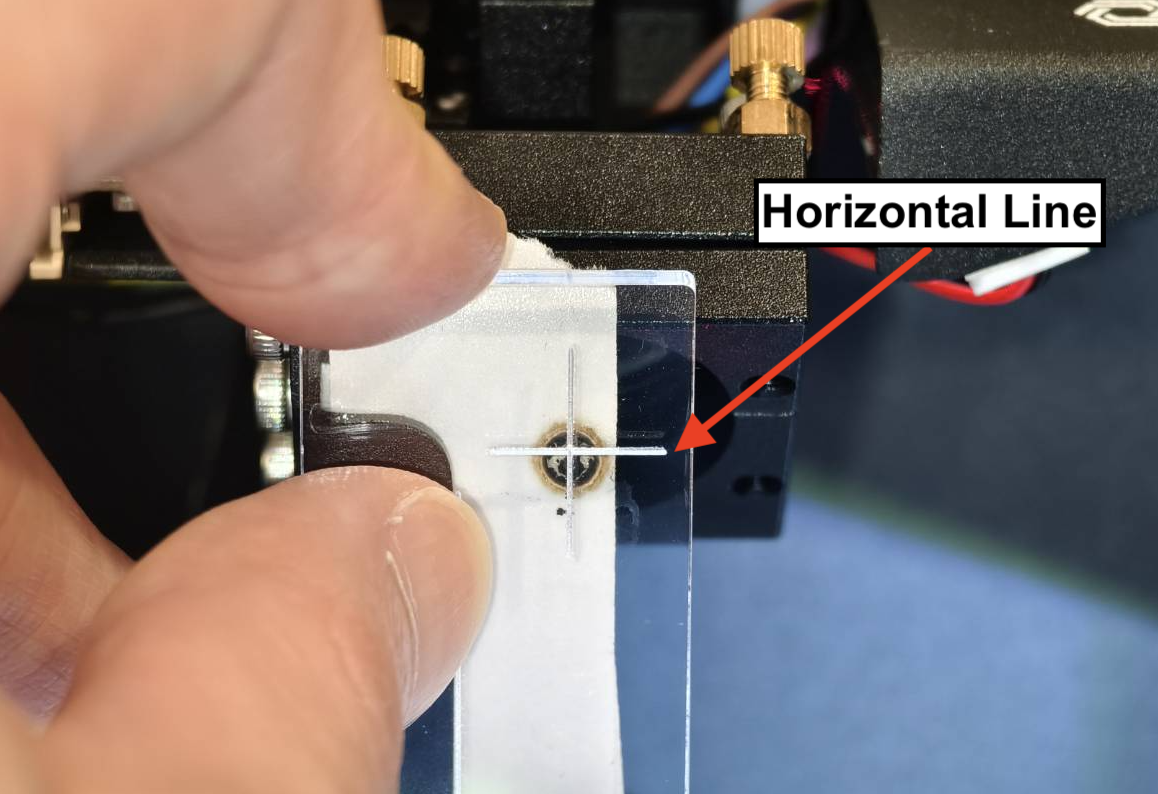

Kontrollér den vandrette linje ved hjælp af OPA-værktøjet.

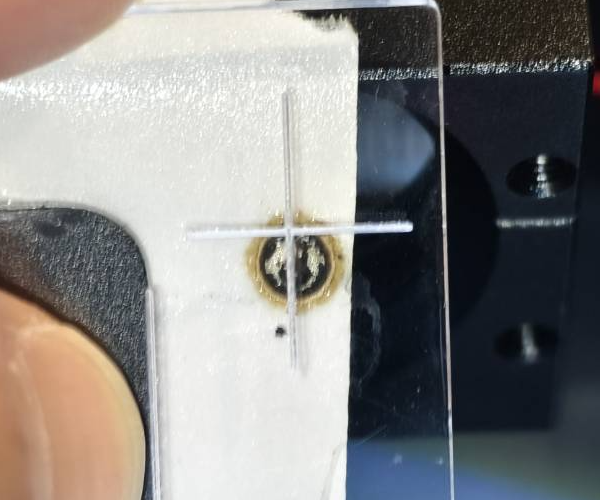

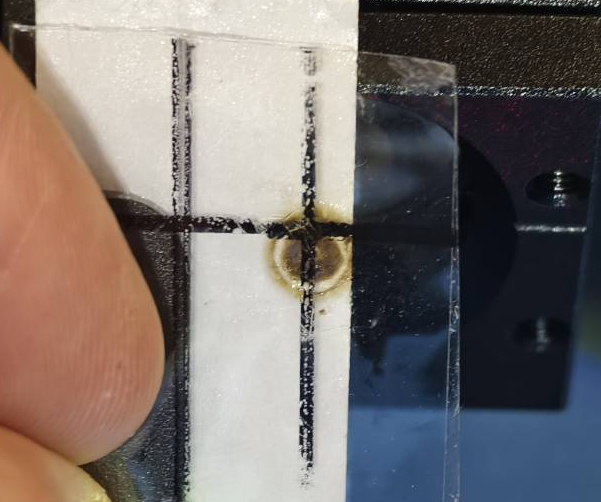

Når du har værktøjet, skal du flytte laserhovedet til midten og lave 5 pulser. Brug værktøjet til at kontrollere, om prikken er tæt på den vandrette linje.

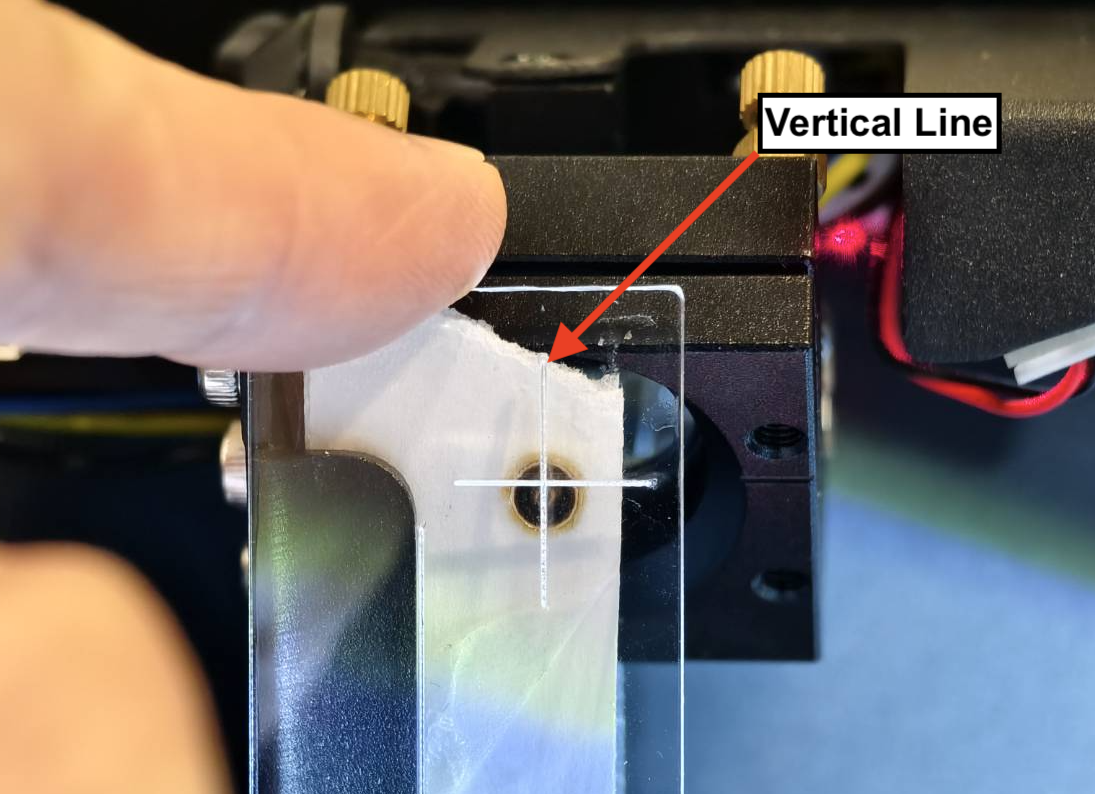

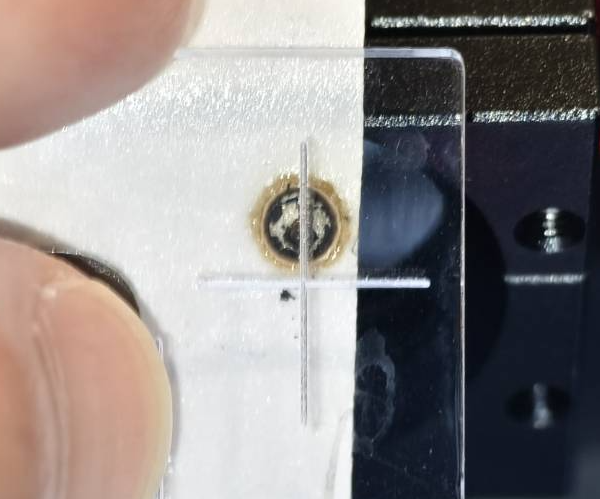

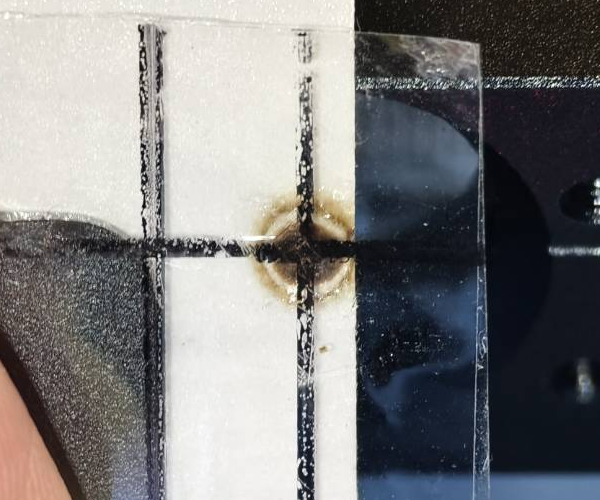

Kontrollér den lodrette linje med værktøjet. Justér værktøjets cirkel eller punkter med indgangen og kontrollér punktets position.

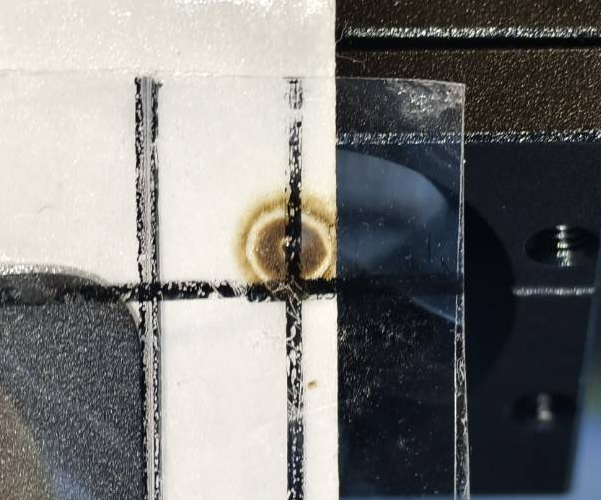

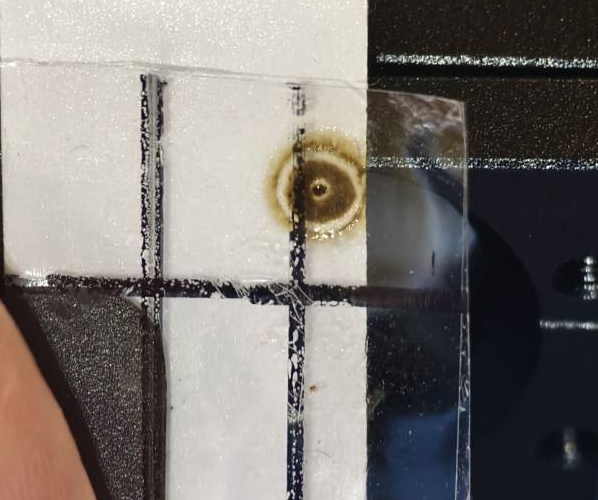

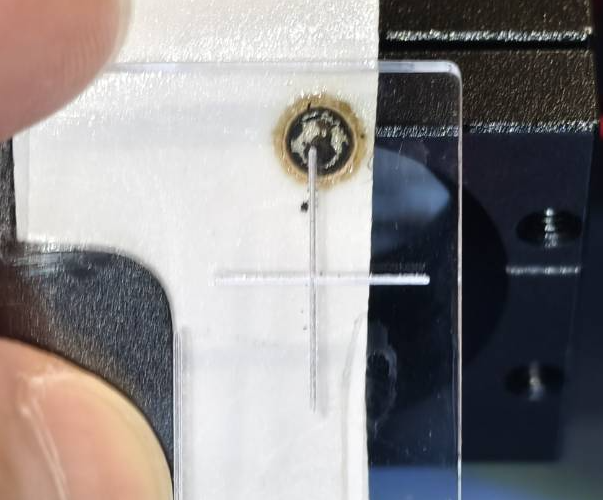

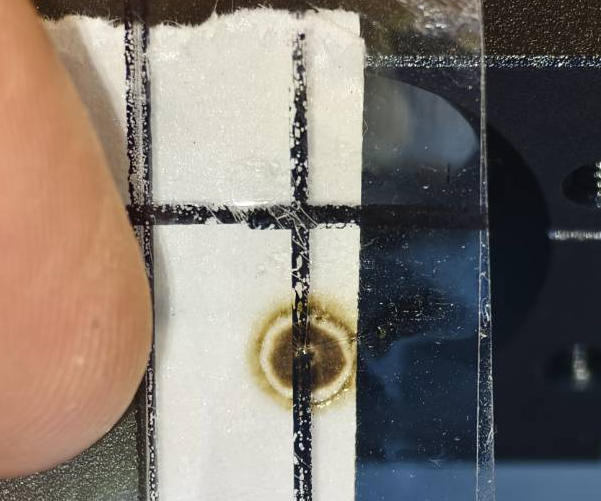

Prikken skal være centreret på linjen. Det er acceptabelt, hvis den er lidt over eller under, så længe den rører linjen. Hvis den ikke rører linjen, er det ikke acceptabelt.

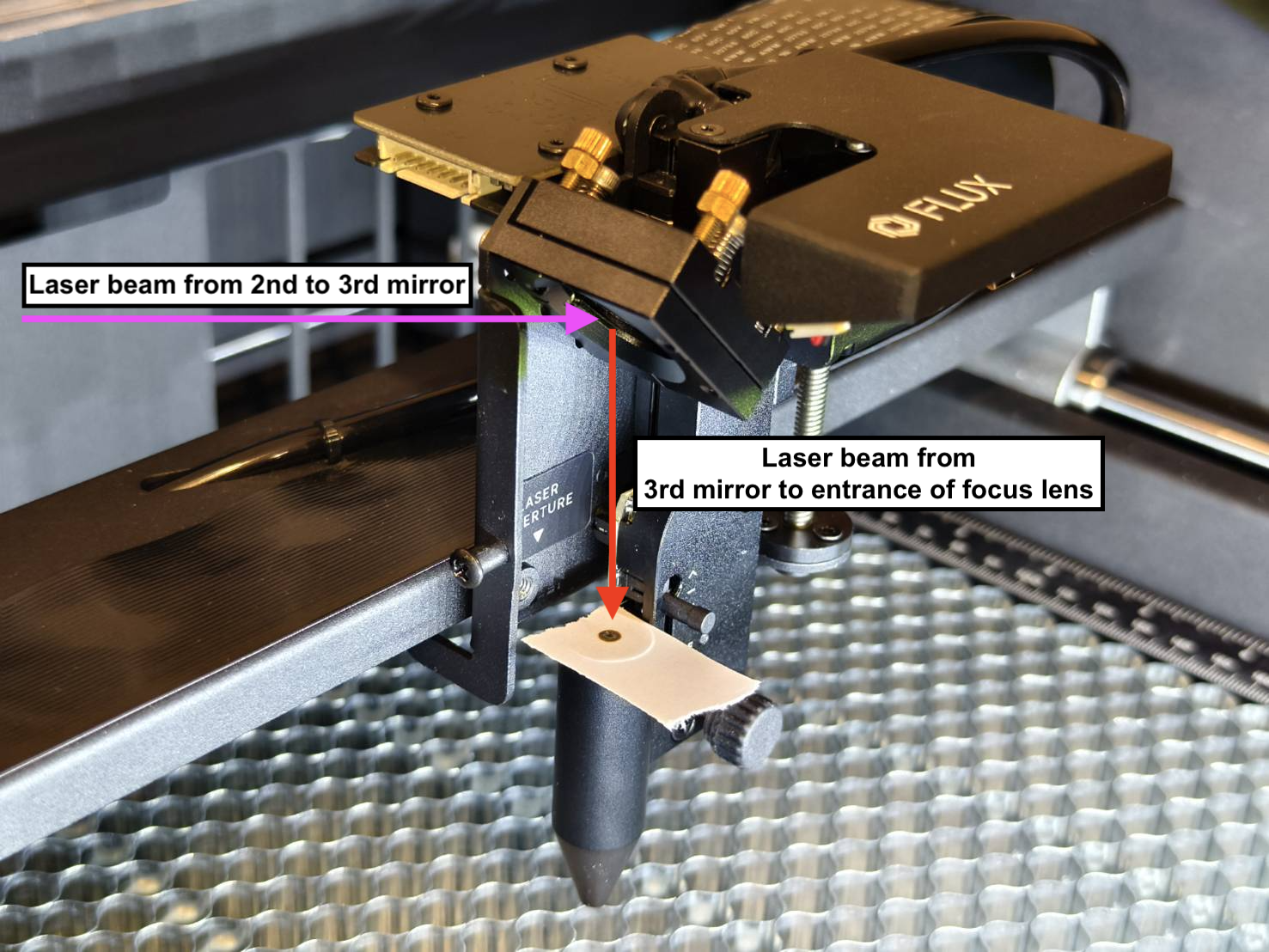

Nulstil og juster strålebanen fra det 3. spejl til indgangen af fokuseringslinsen.

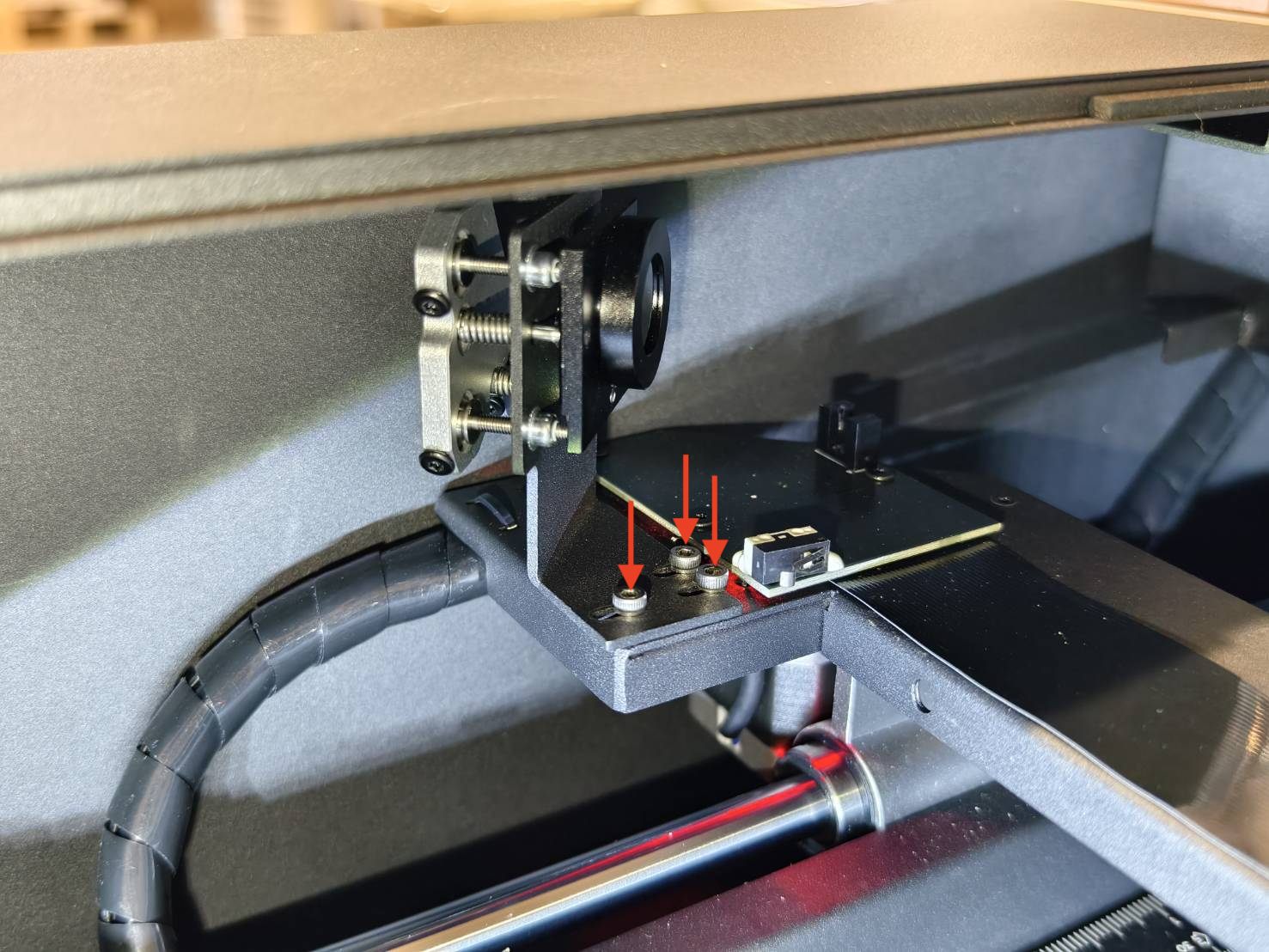

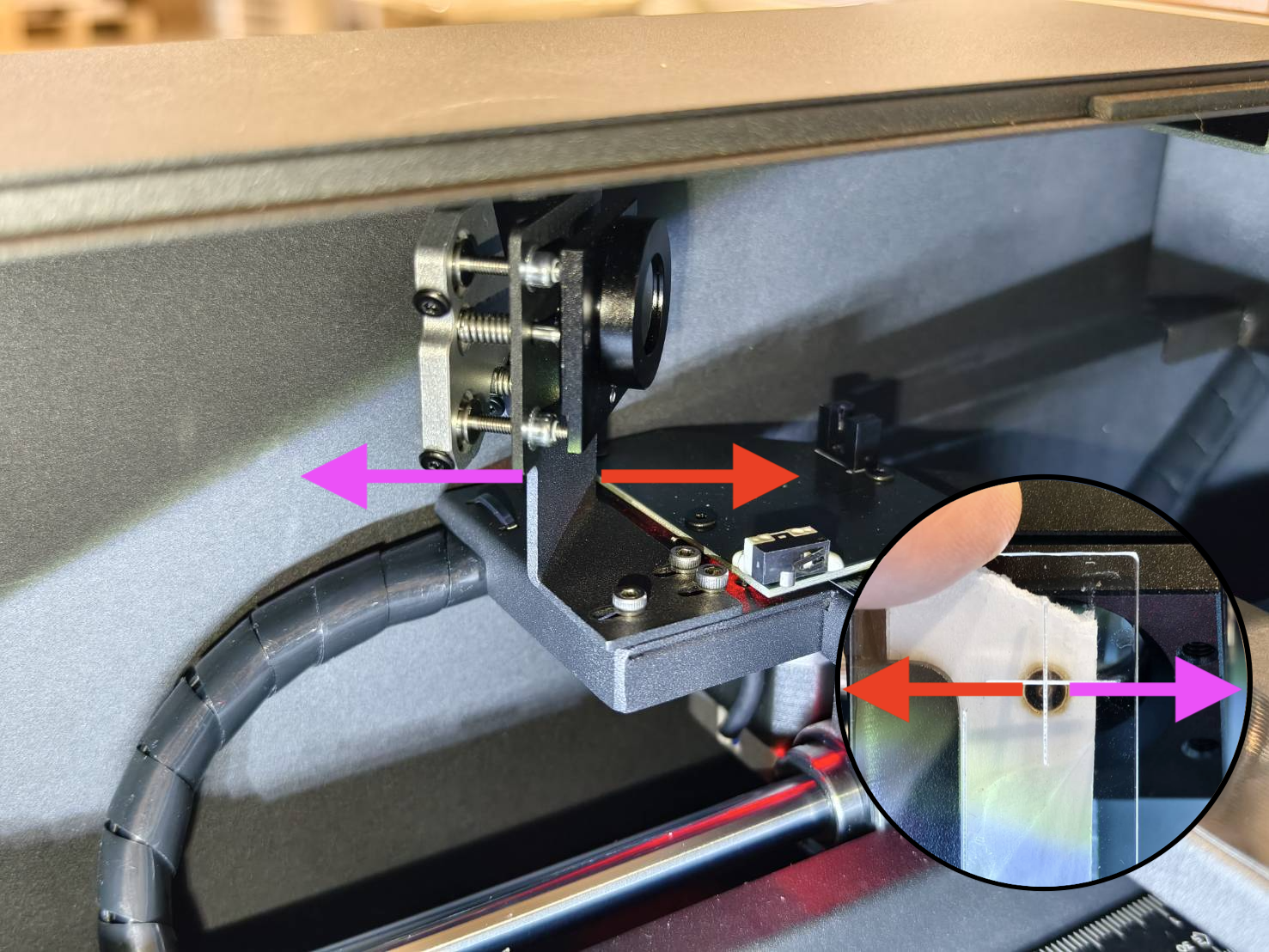

Løsn først møtrikkerne på det 3. spejl og drej dem mod uret for at nulstille justeringen af det 3. spejl.

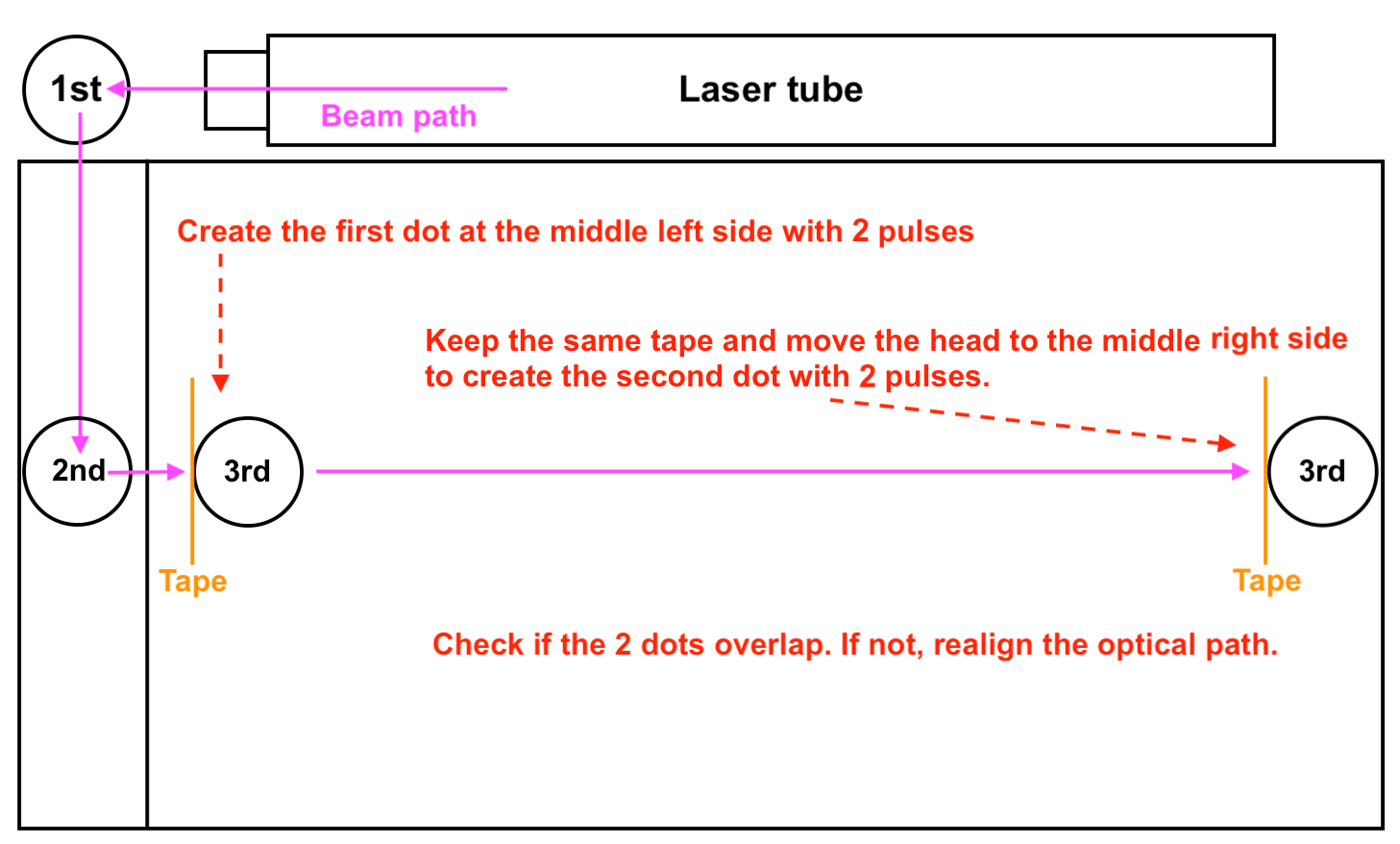

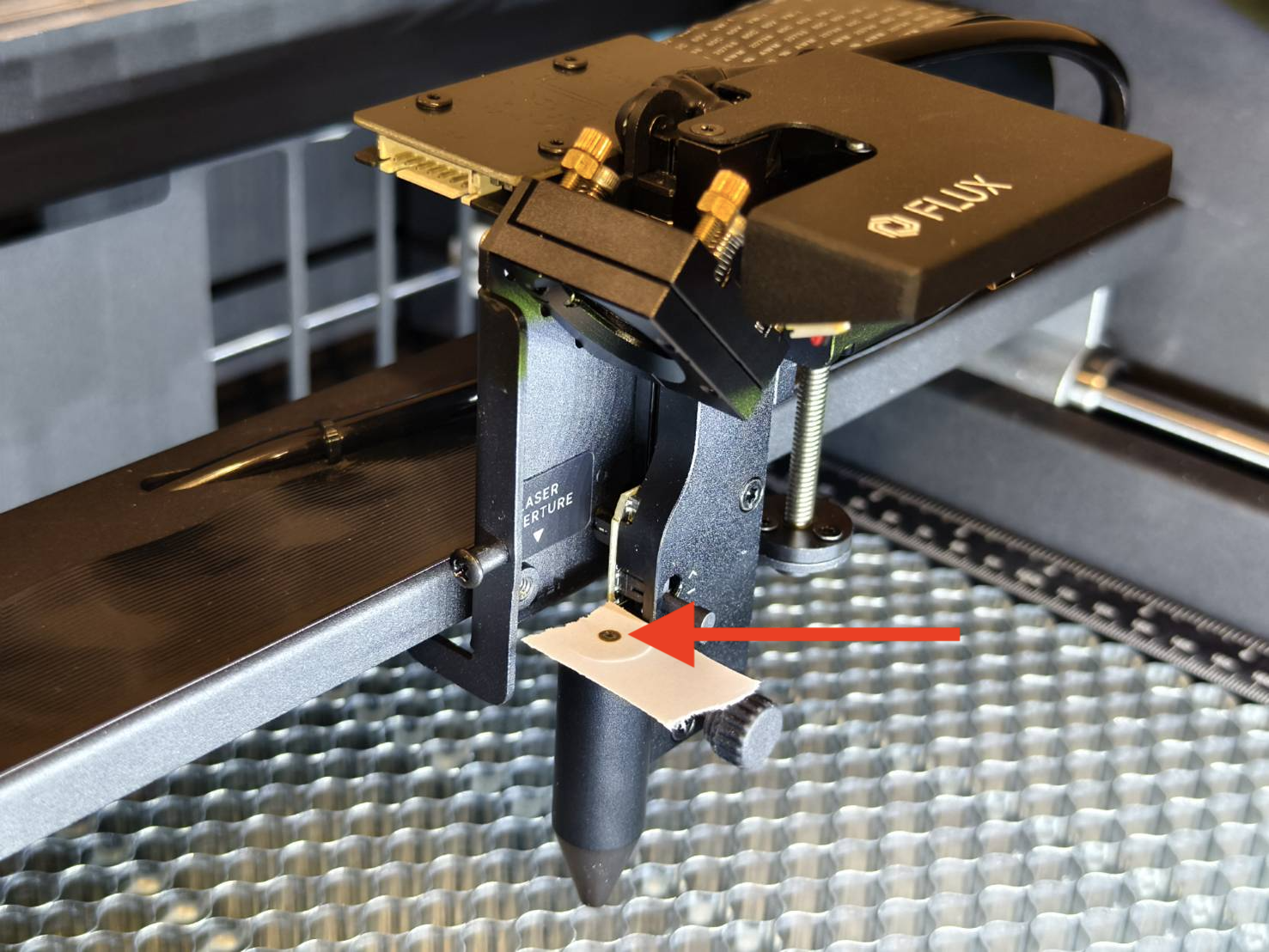

Placer et dobbeltlags tape til højre for dysen. Lav to impulser for at skabe en prik.

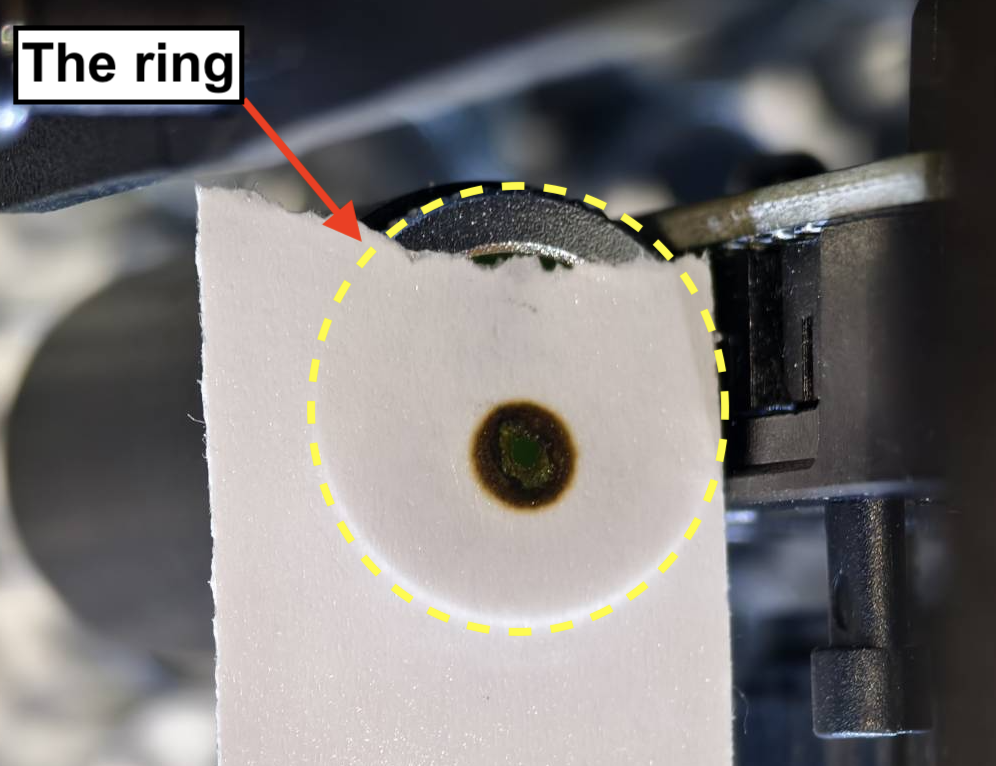

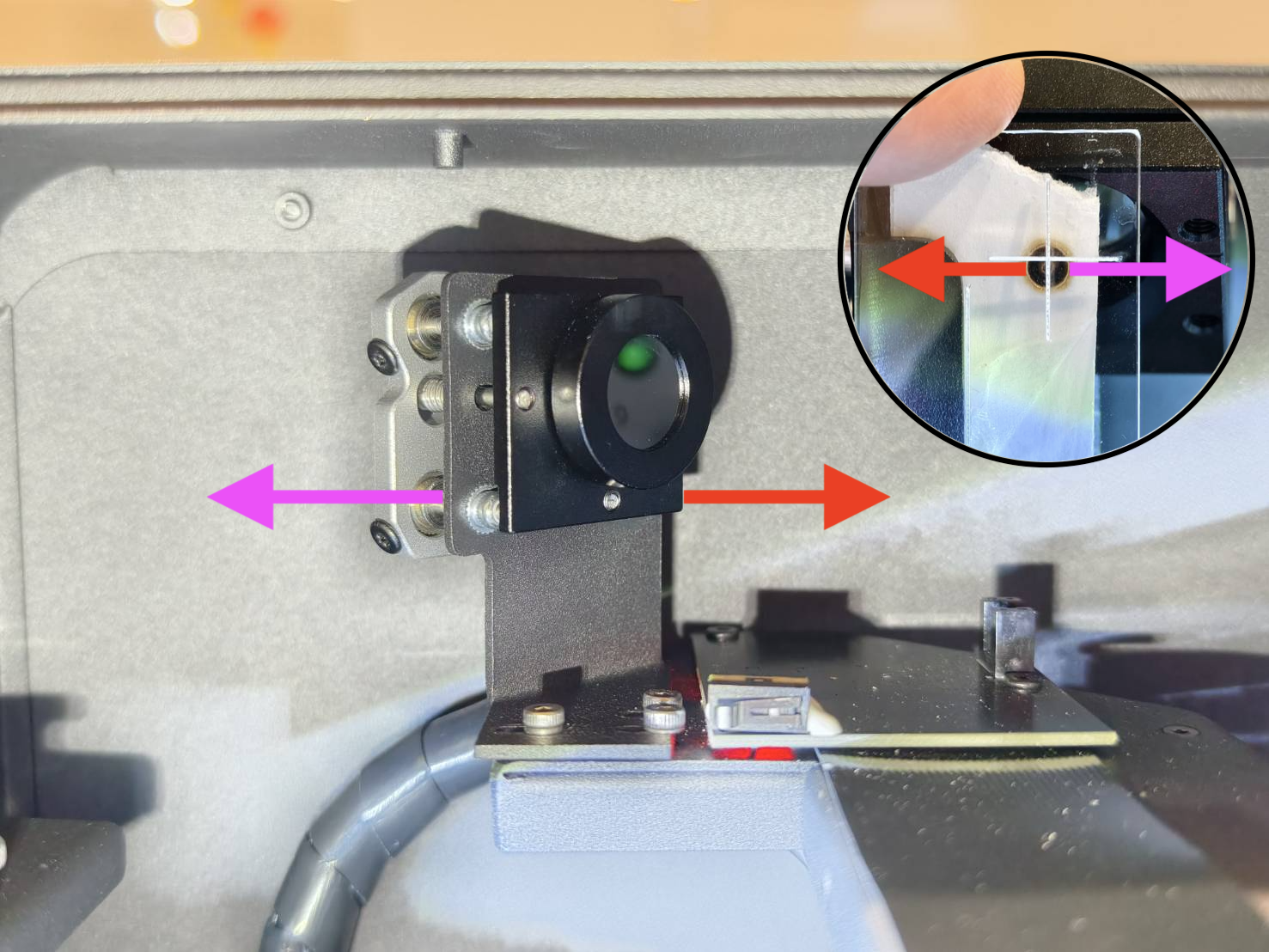

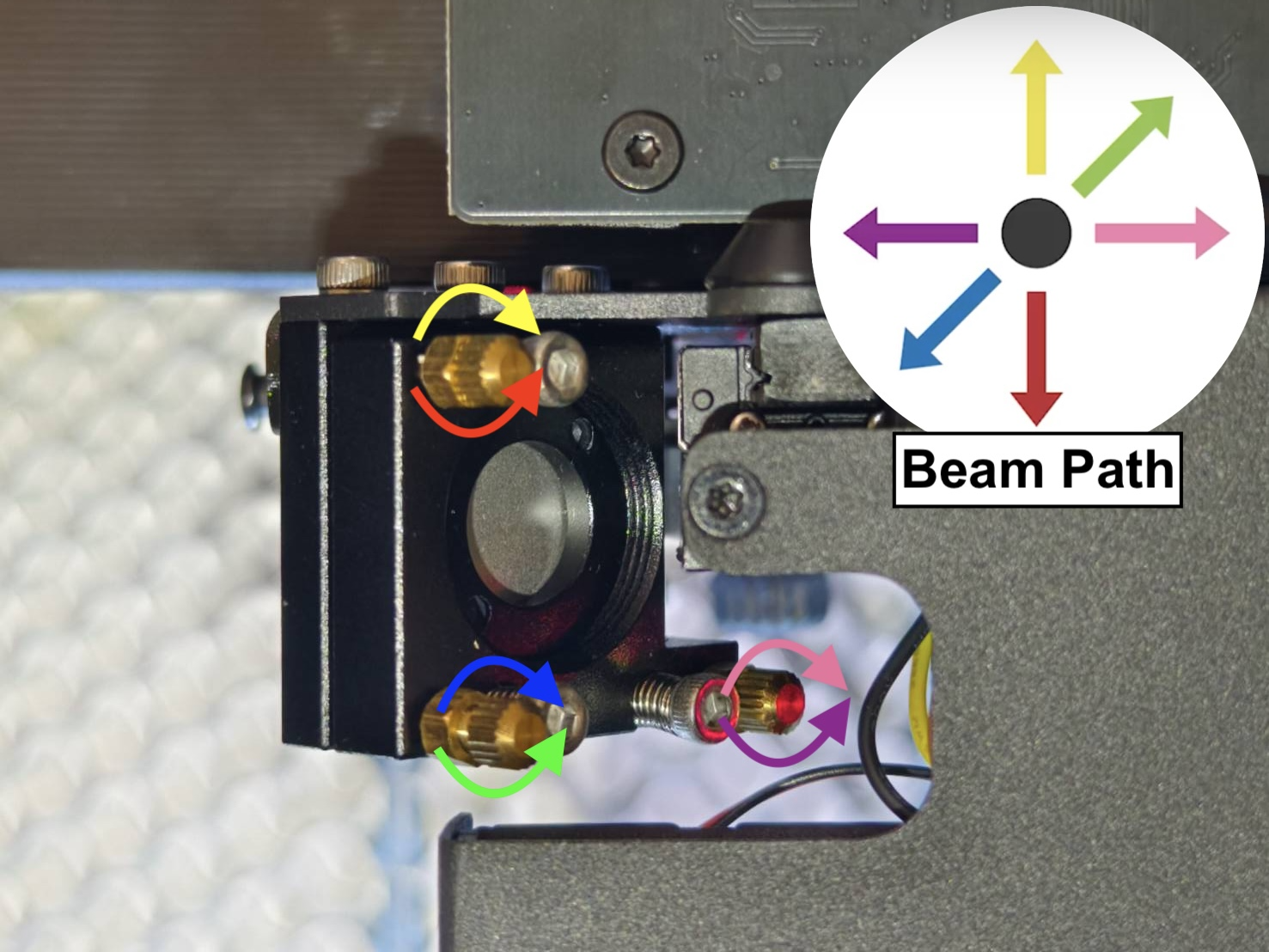

Juster skruerne, så prikken er i midten af ringen.
Demonstration
(Videoen er en faktisk betjening fra FLUX-personalet. Det er en lang video, du kan ændre hastigheden, men konceptet og processen er nøglen til at forstå, hvordan man justerer. Aktivér venligst underteksterne.)
