Midlertidig OPA-værktøjsvejledning

Beskrivelse

Denne artikel guider dig gennem, hvordan du laver et OPA-værktøj.
Sørg for, at dimensionerne tegnes eller tilskæres så præcist som muligt.

Oversigt

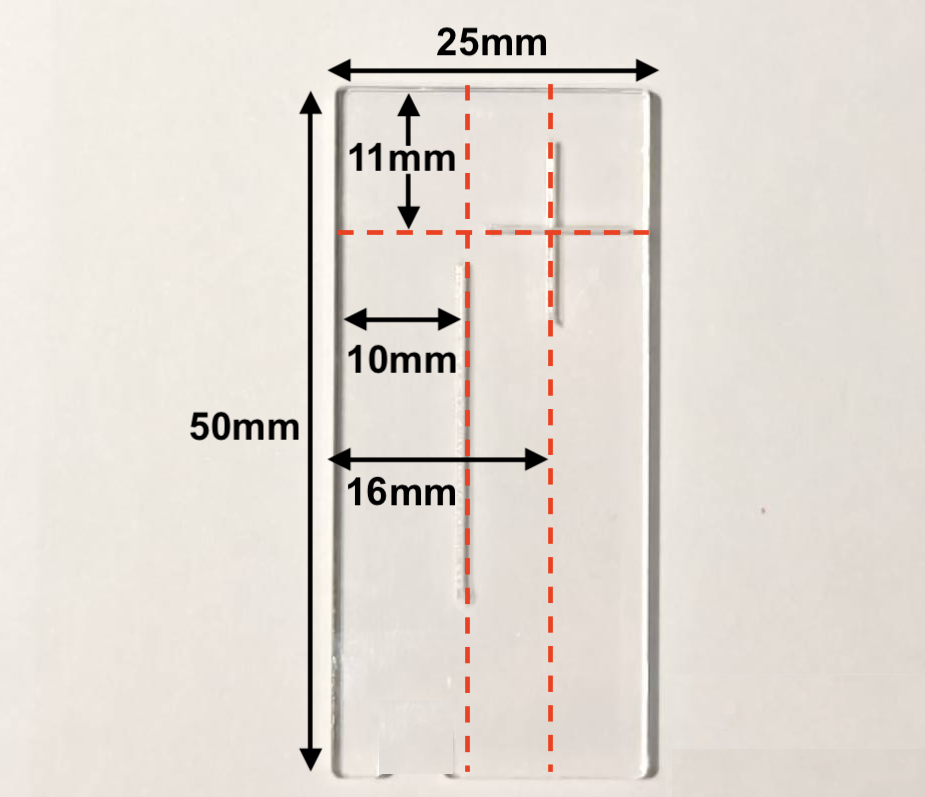

Du skal blot finde et gennemsigtigt stykke på 50mm x 25mm (som kan tilskæres til størrelse) og tegne tre linjer i henhold til dimensionerne vist med de røde linjer på billedet nedenfor.
(Du kan finde din egen metode, så længe linjernes dimensioner er korrekte.)

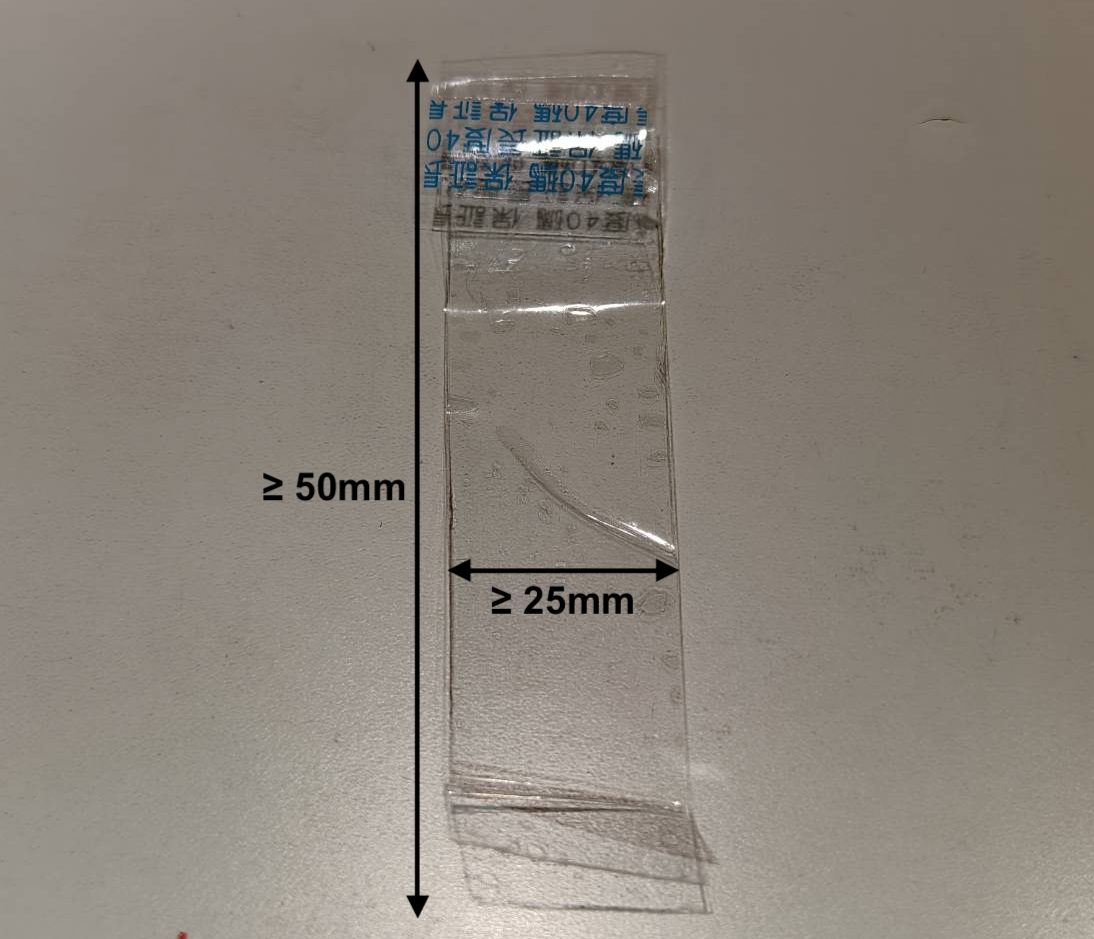

Trin 1

• Find et stykke gennemsigtigt tape eller et andet gennemsigtigt materiale, der kan tegnes på og skæres.
• Hvis du bruger tape, skal du folde tapen for at lukke den klæbende del eller kombinere to stykker.
• Efter lukning af den klæbende del skal længden på dette stykke være mindst 50mm og bredden mindst 25mm. (En længere længde er acceptabel, da du kan tilskære det.)

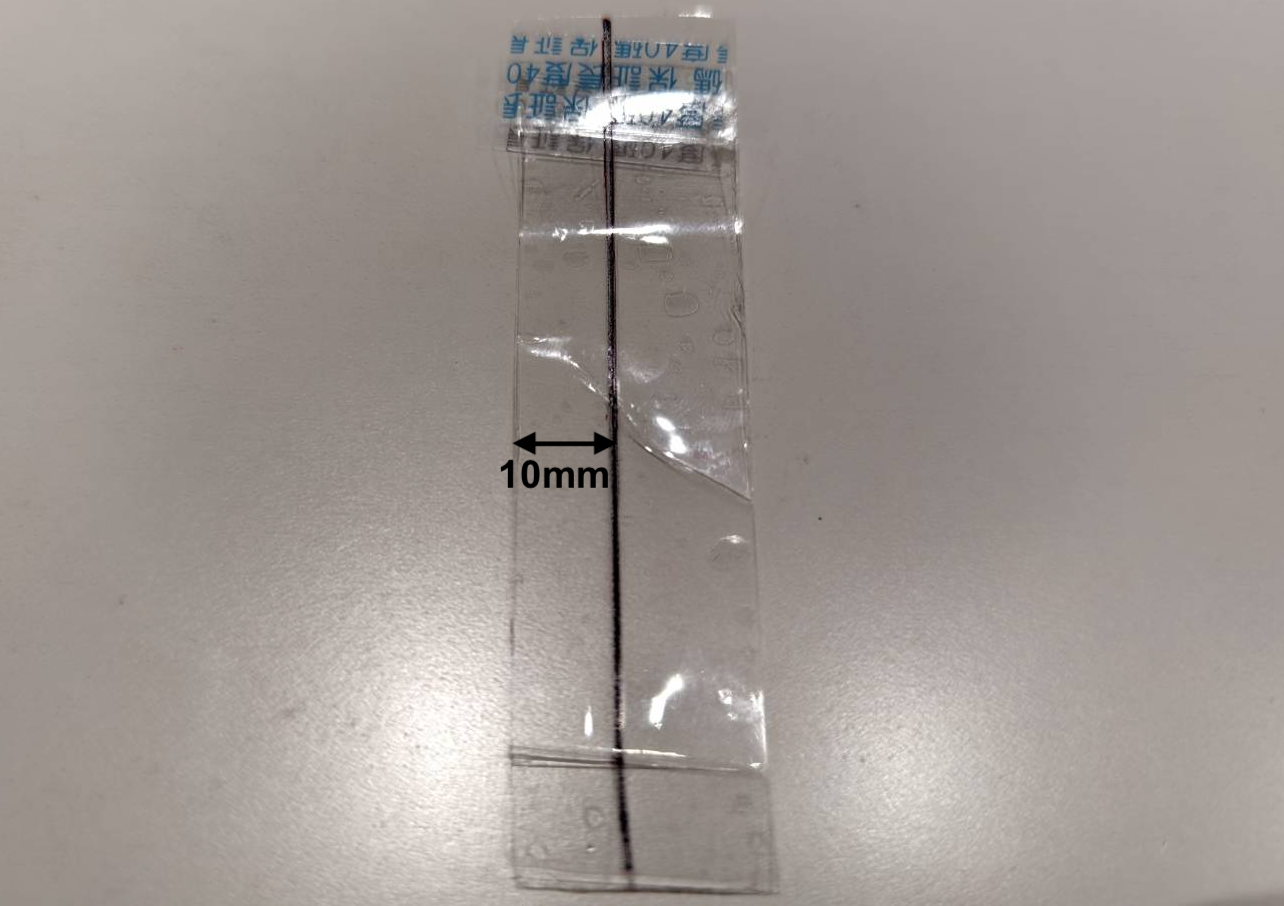

Trin 2

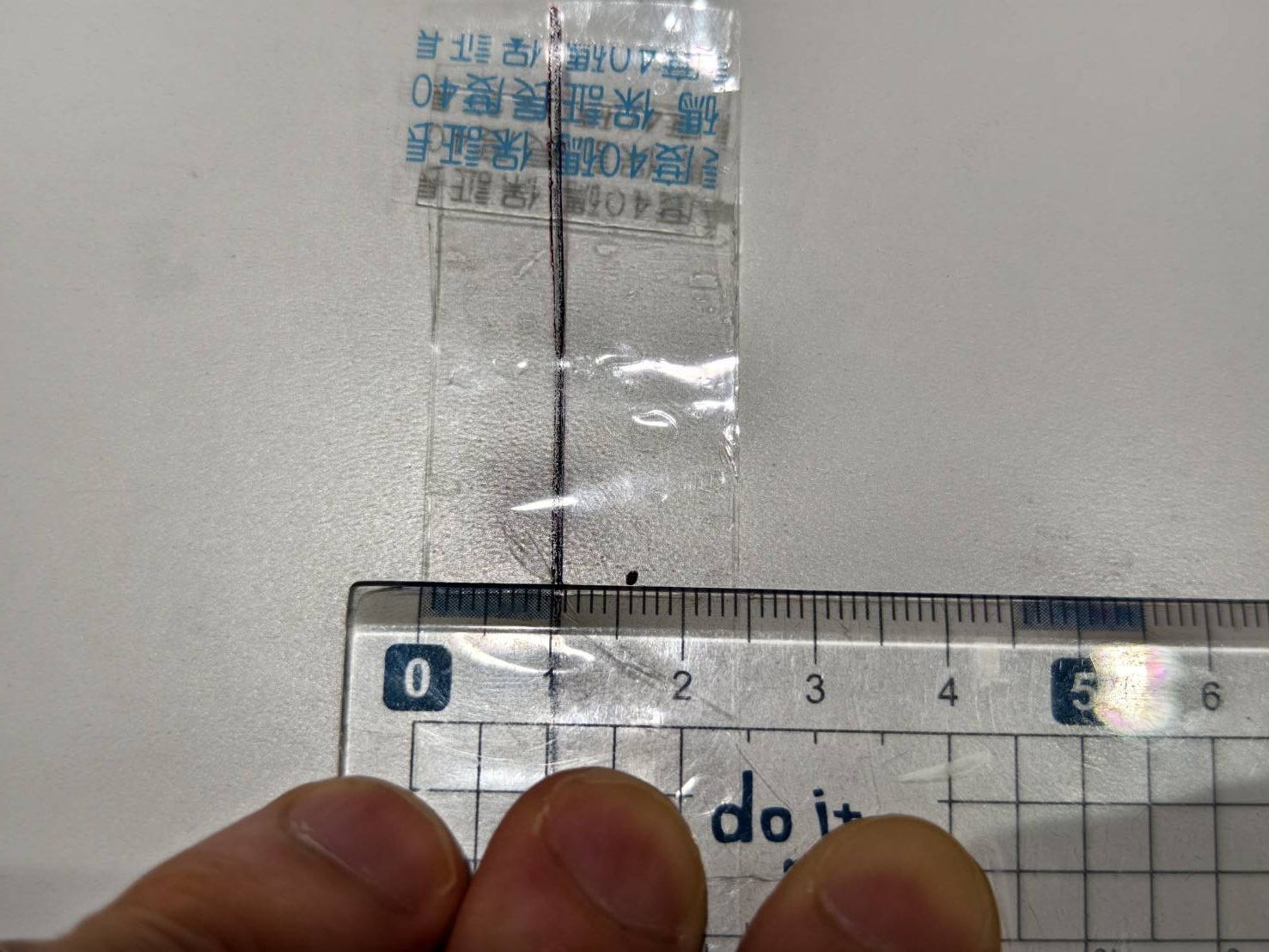

• Find det lodrette 10mm punkt og marker det.


• Tegn en lodret linje baseret på markeringen gennem hele det gennemsigtige stykke.

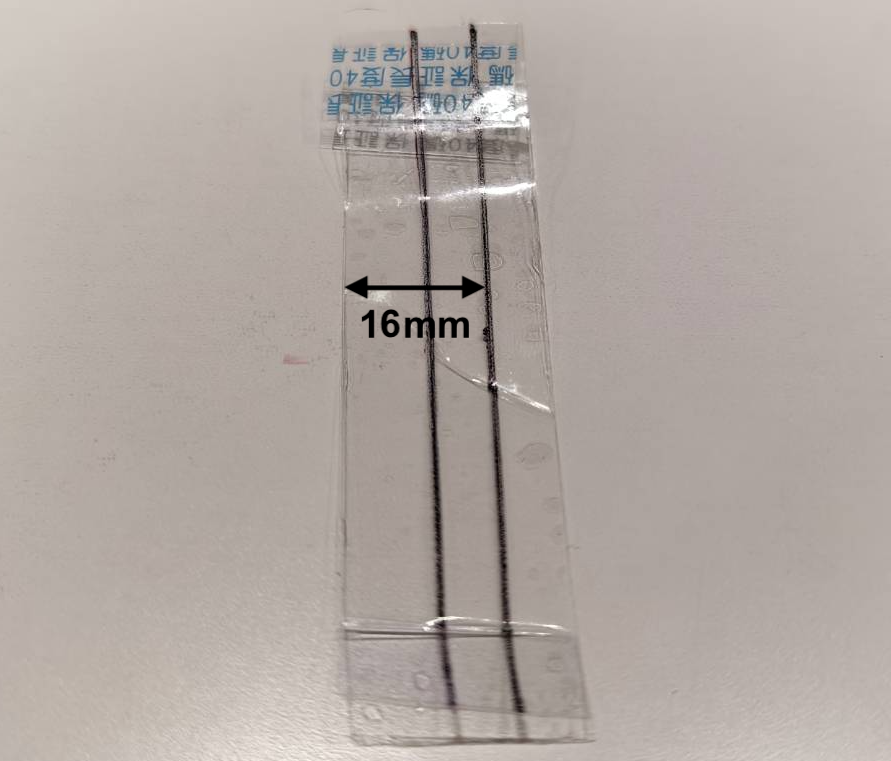

Trin 3

• Find det lodrette 16mm punkt og marker det.


• Tegn en lodret linje baseret på markeringen gennem hele det gennemsigtige stykke.

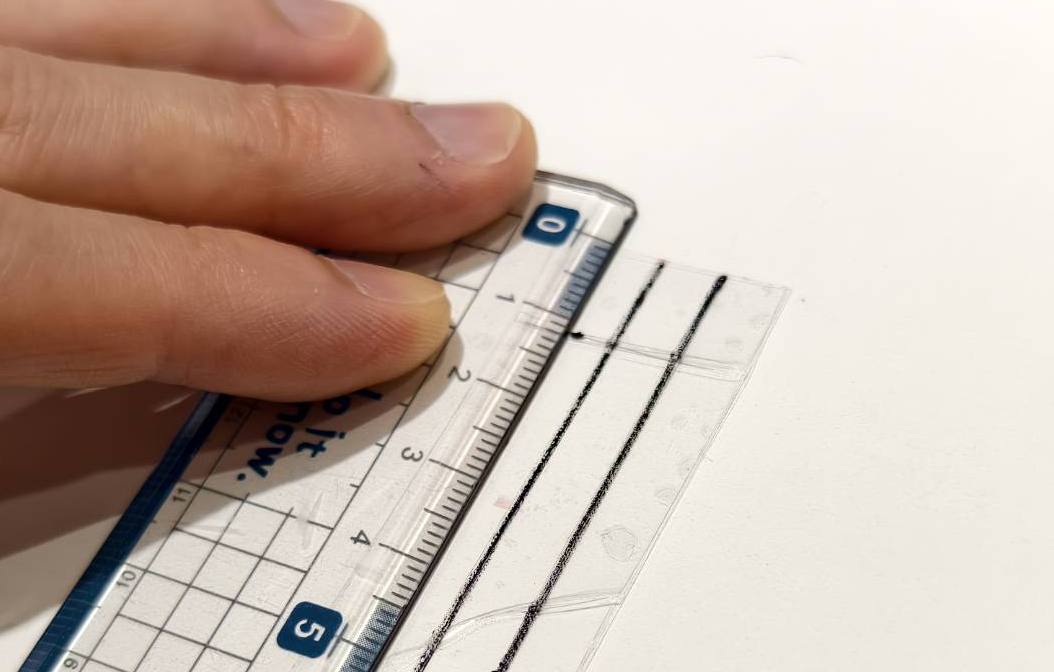

Trin 4

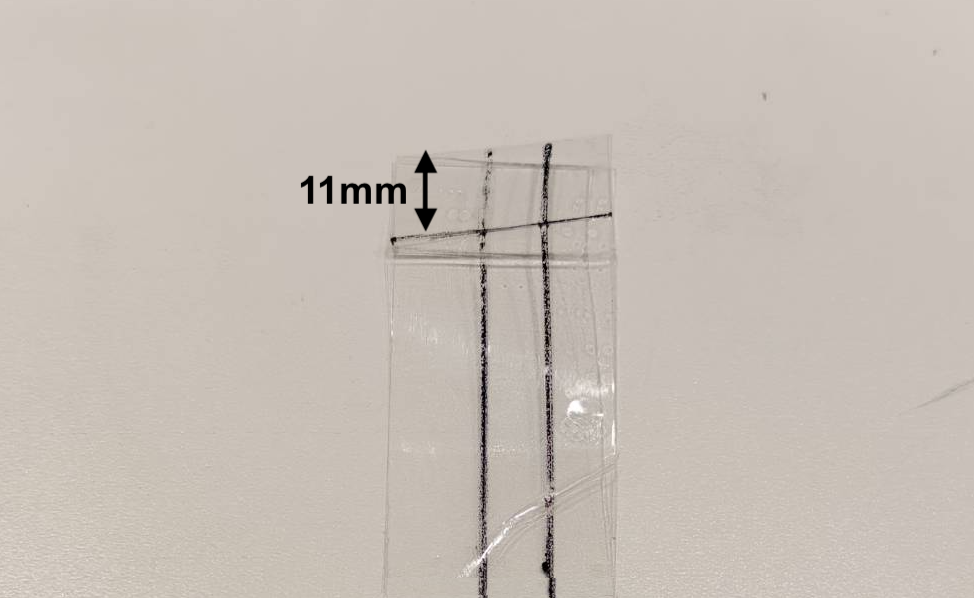

• Find det vandrette 11mm punkt og marker det.


• Tegn en lodret linje baseret på markeringen gennem hele det gennemsigtige stykke.

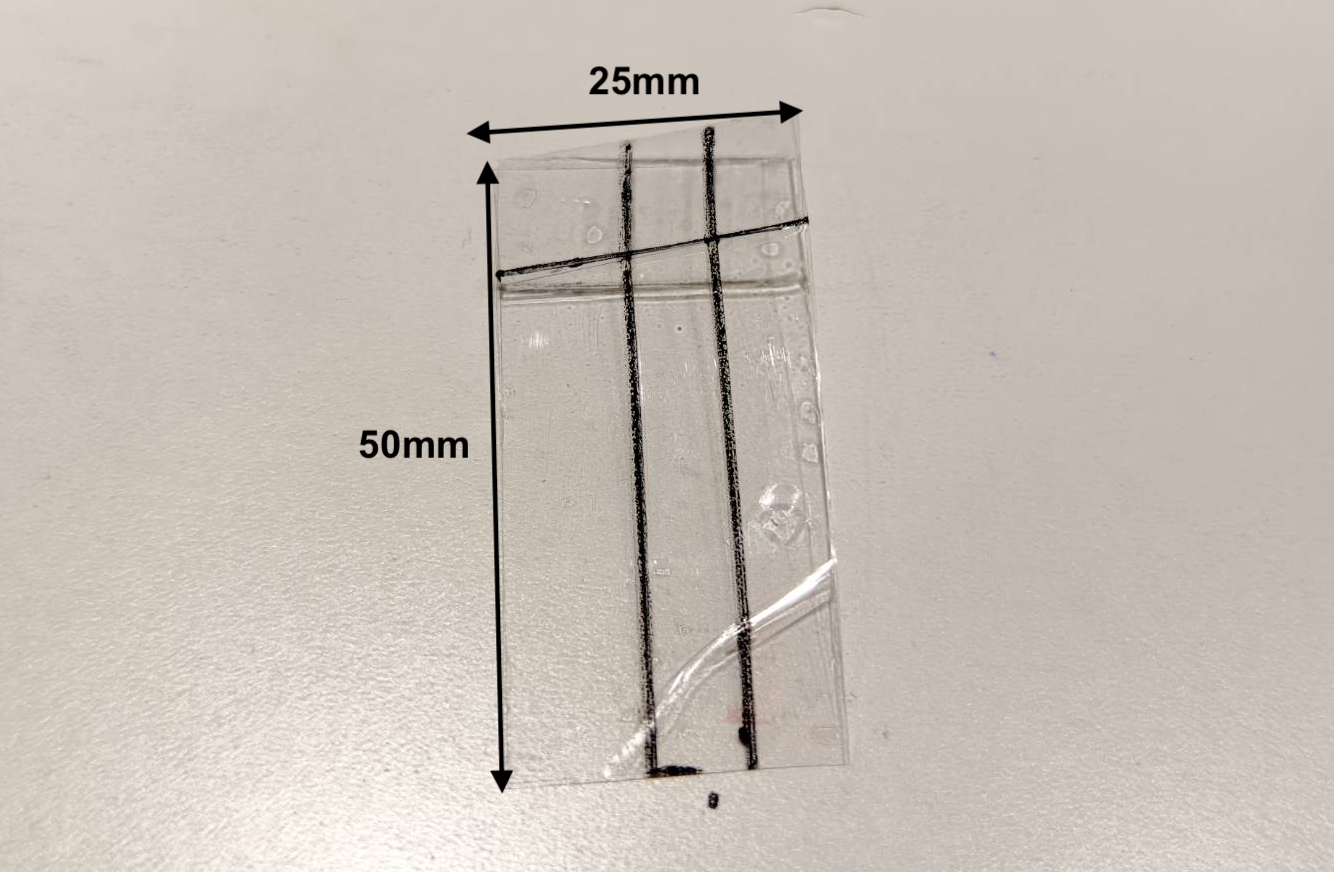

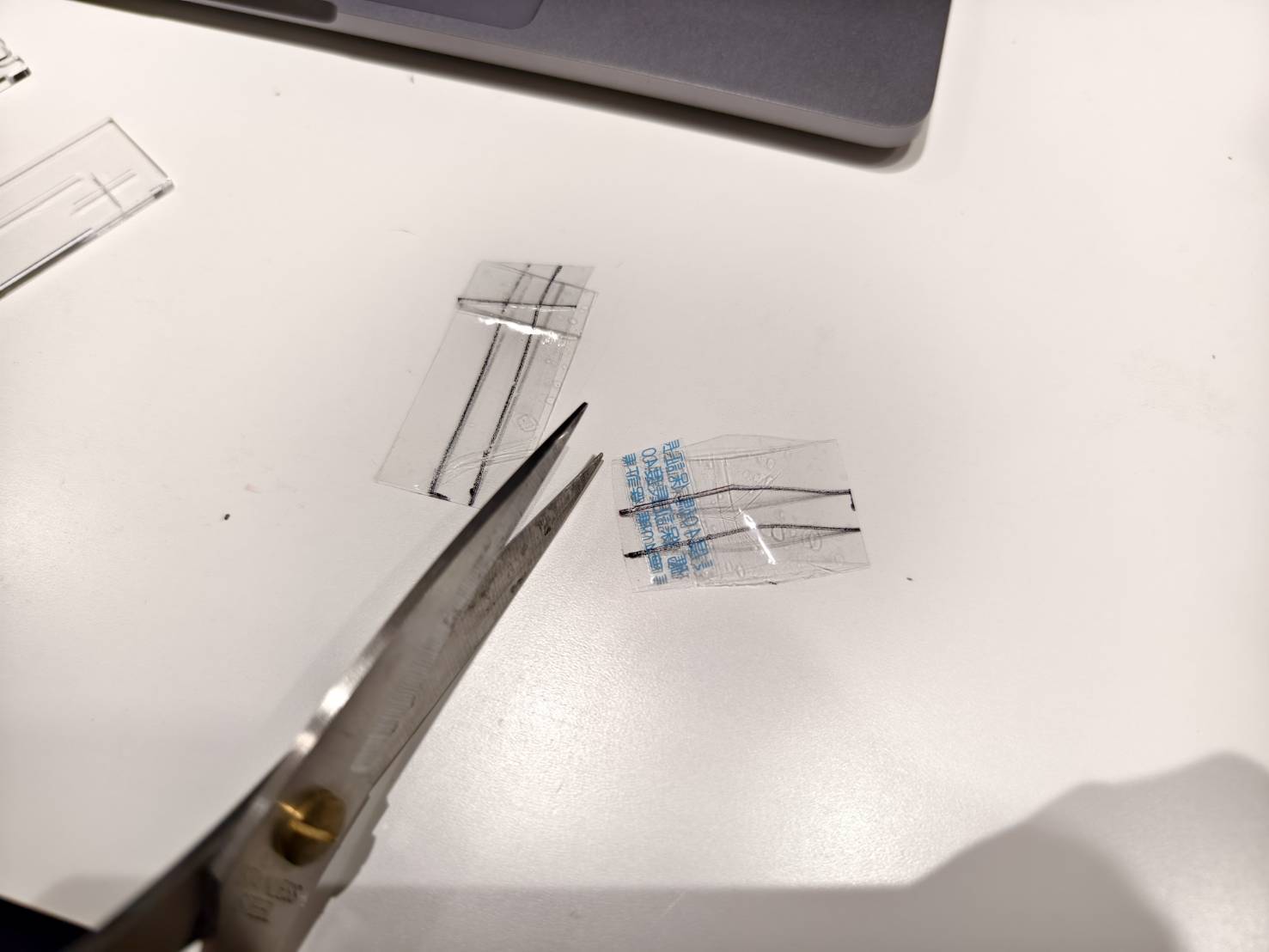

Trin 5

Tilskær stykket til 50mm x 25mm.

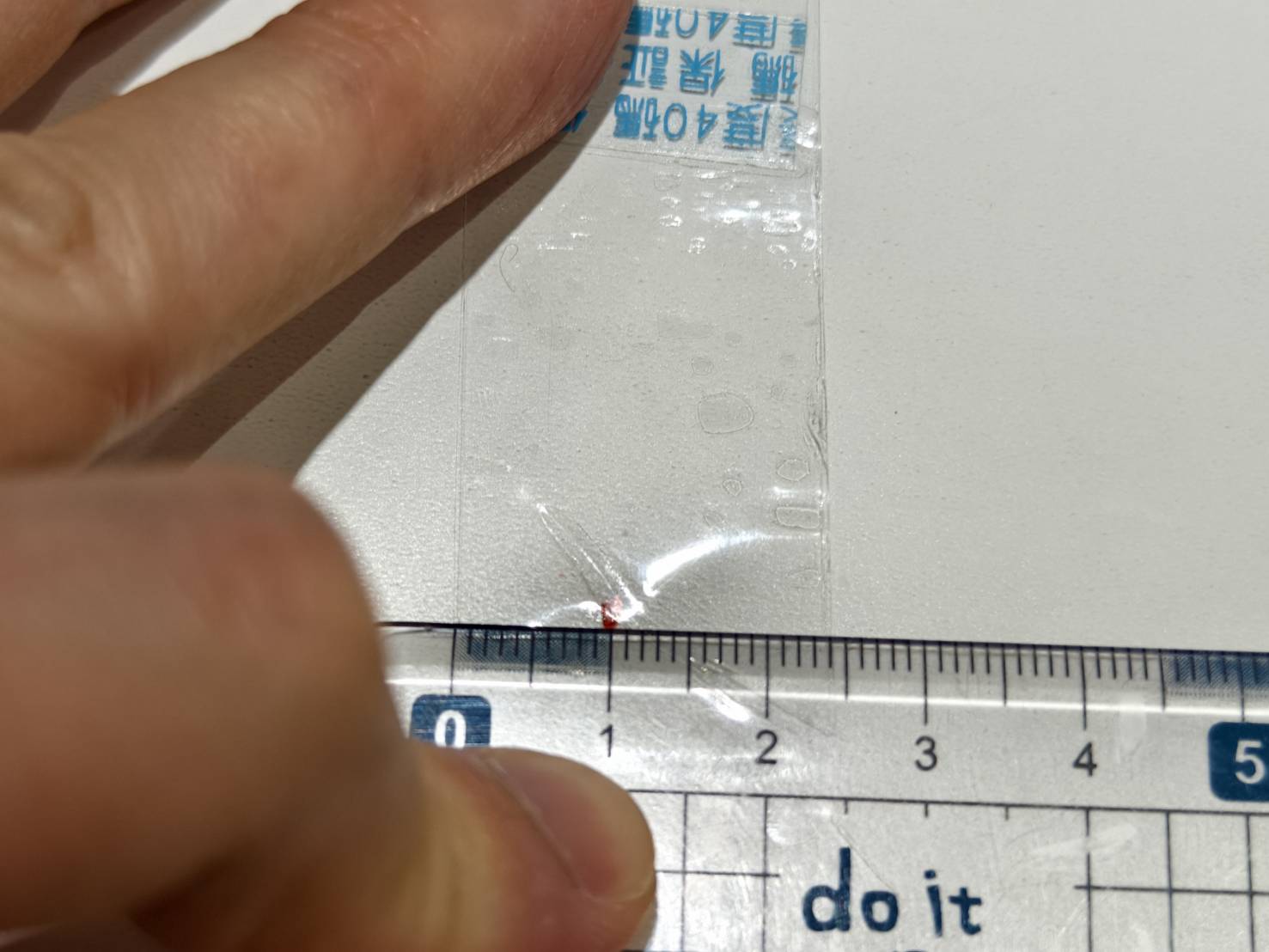

Trin 6

Lav en markering på 10mm-siden.

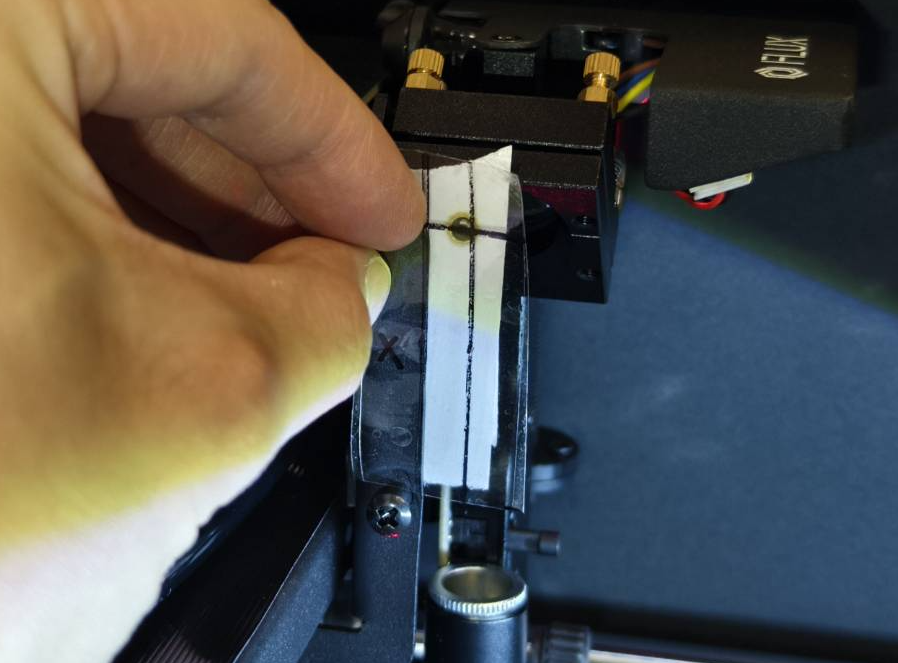

Trin 7

Se venligst vejledningen til justering af den optiske bane for instruktioner om brug af værktøjet.
4-11 Avanceret justering af optisk bane
