4-13 Justering af rødt lys

Beskrivelse

Denne artikel vil guide dig gennem, hvordan du justerer den røde punktlasers bane, så den flugter med laserstrålens bane.

Hvornår skal den røde punktlaser kalibreres?

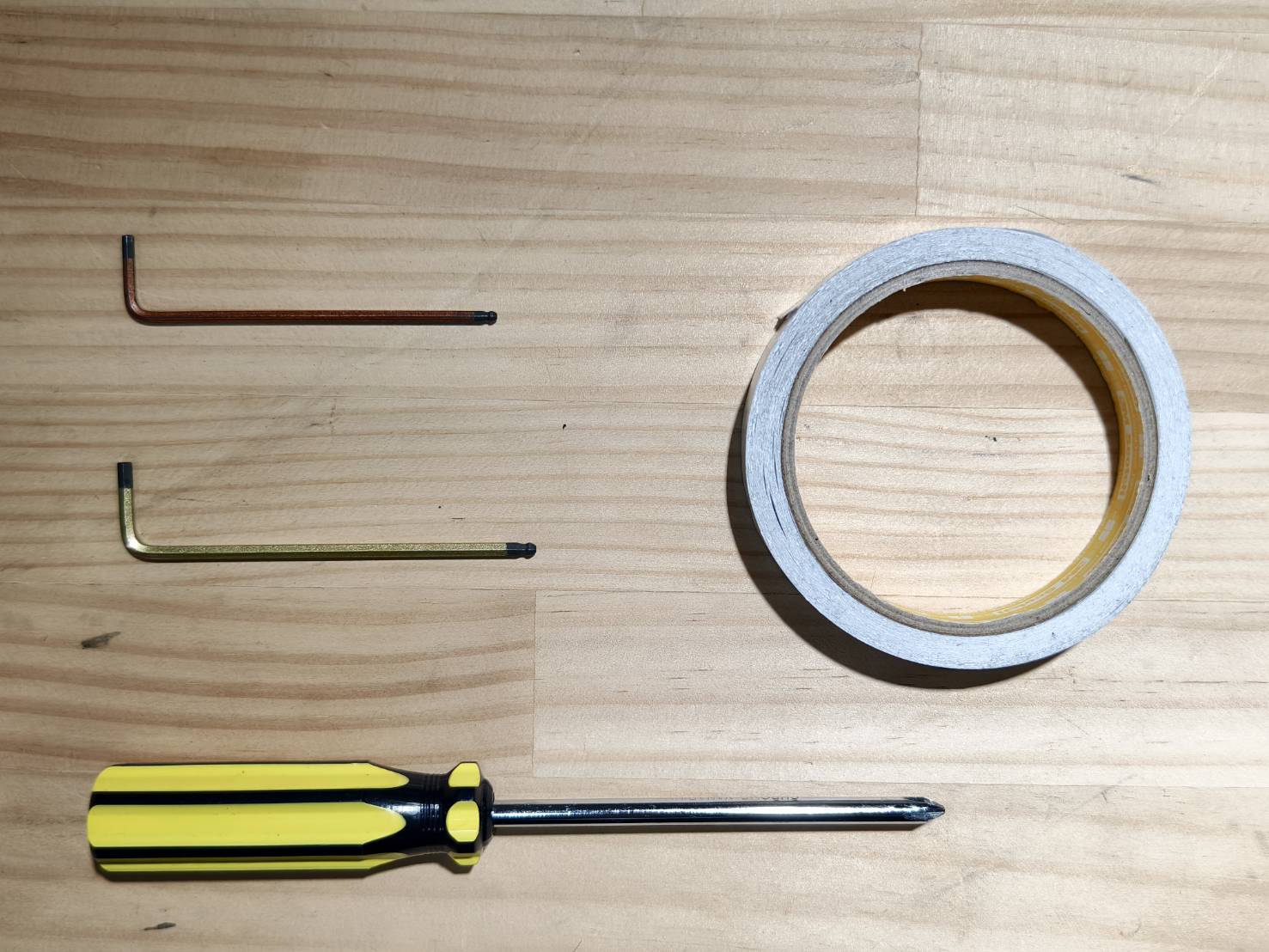

Værktøj

Forbered venligst følgende værktøj:

Trin 1

Gør dig venligst bekendt med, hvordan du udfører en laserpuls sikkert.

A. Tænd for maskinen. B. Luk dørdækslet. C. Gå til Handling og vent på, at hjemkørselsprocessen er færdig. (Sørg for, at dørdæksel, bagdæksel og bundikonerne alle vises som lukkede; ellers kan pulsoperationen ikke udføres.) D. Find pulsknappen. E. Klik én gang = én puls, klik to gange = to pulser, og så videre. ⚠︎ Sørg altid for, at dørdækslet og bagdækslet er lukket ved pulsering.

Trin 2

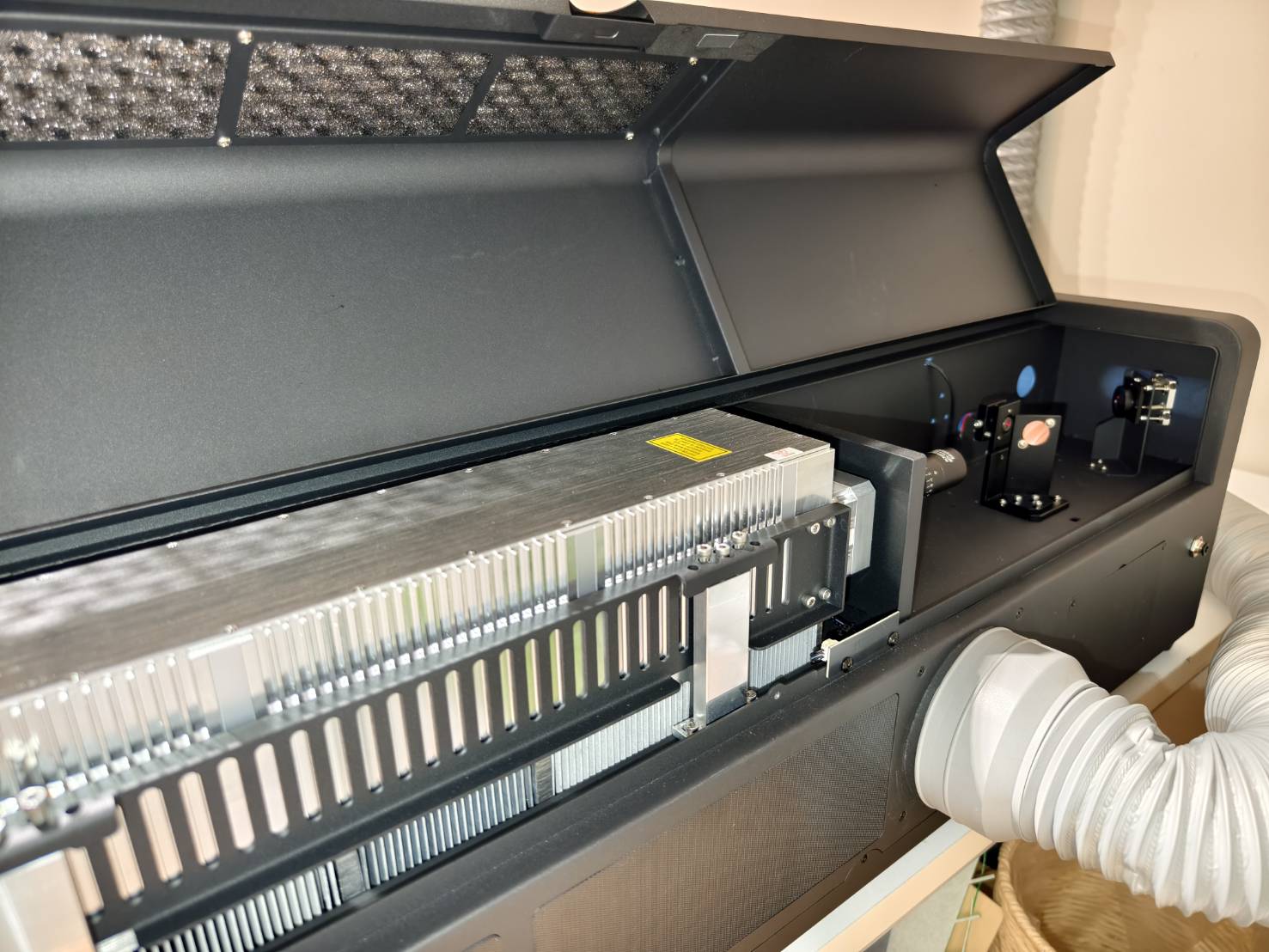

Brug en skruetrækker til at løsne skruerne på bagsiden af maskinen, og åbn derefter bagdækslet.

Trin 3

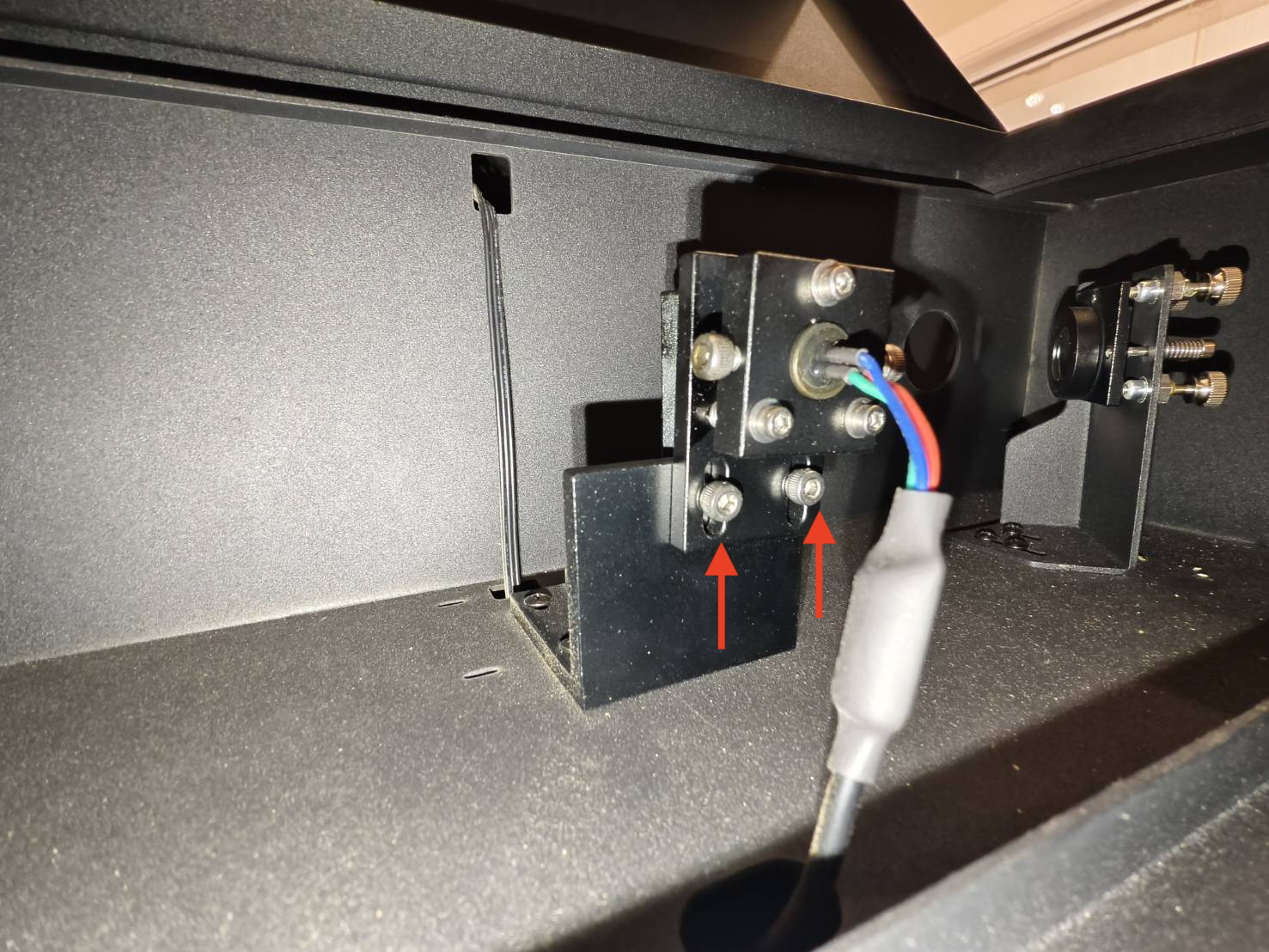

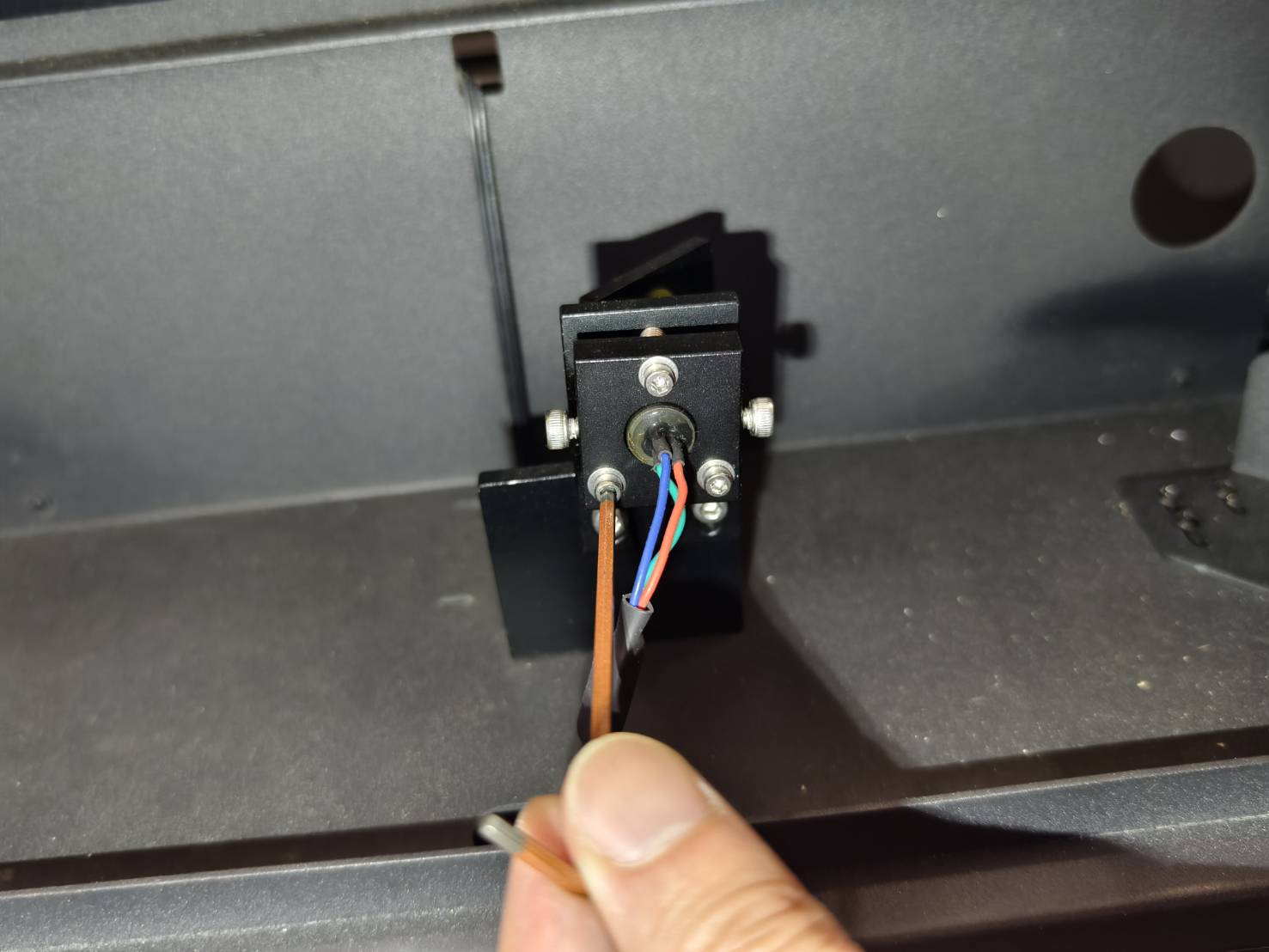

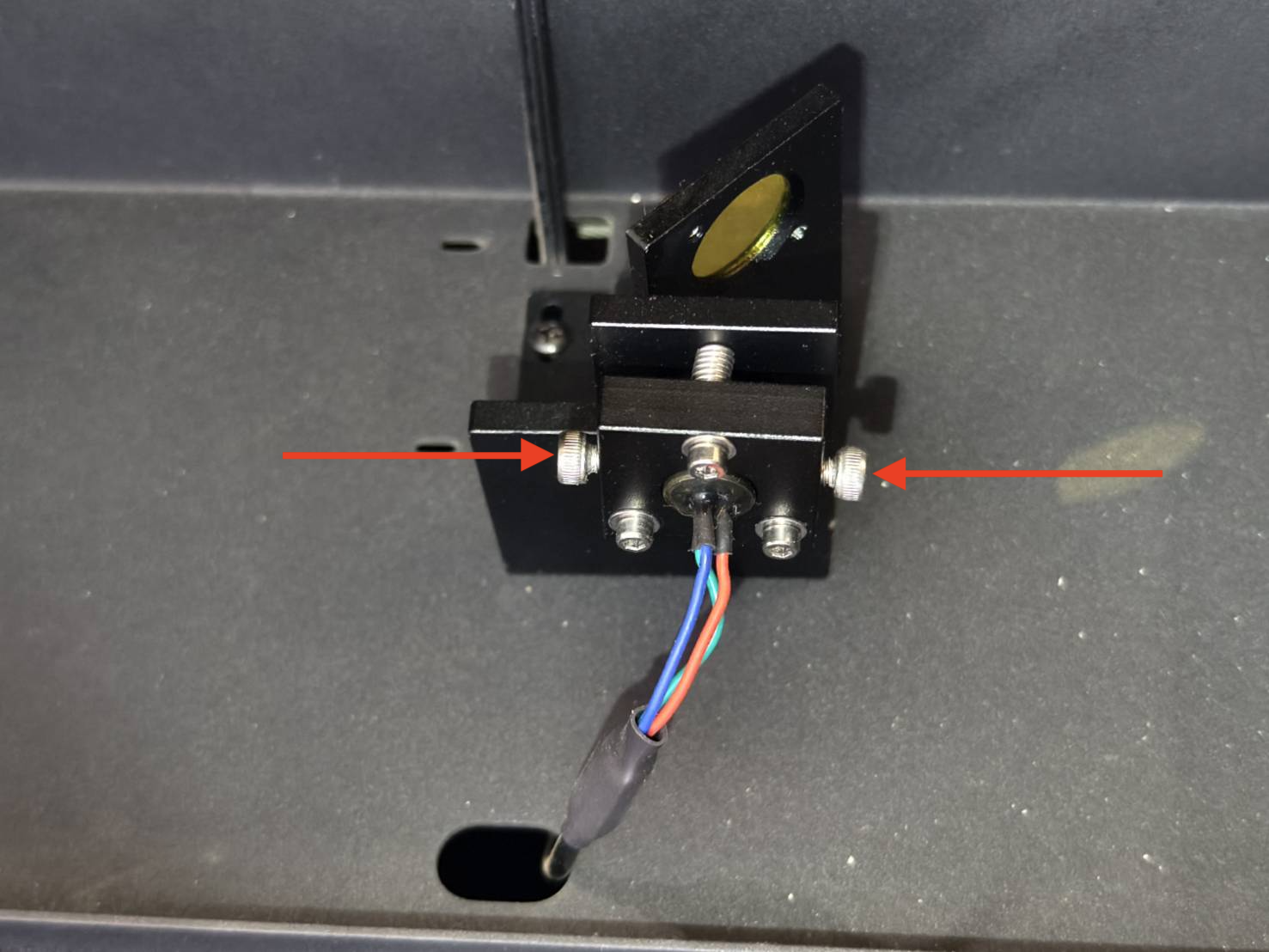

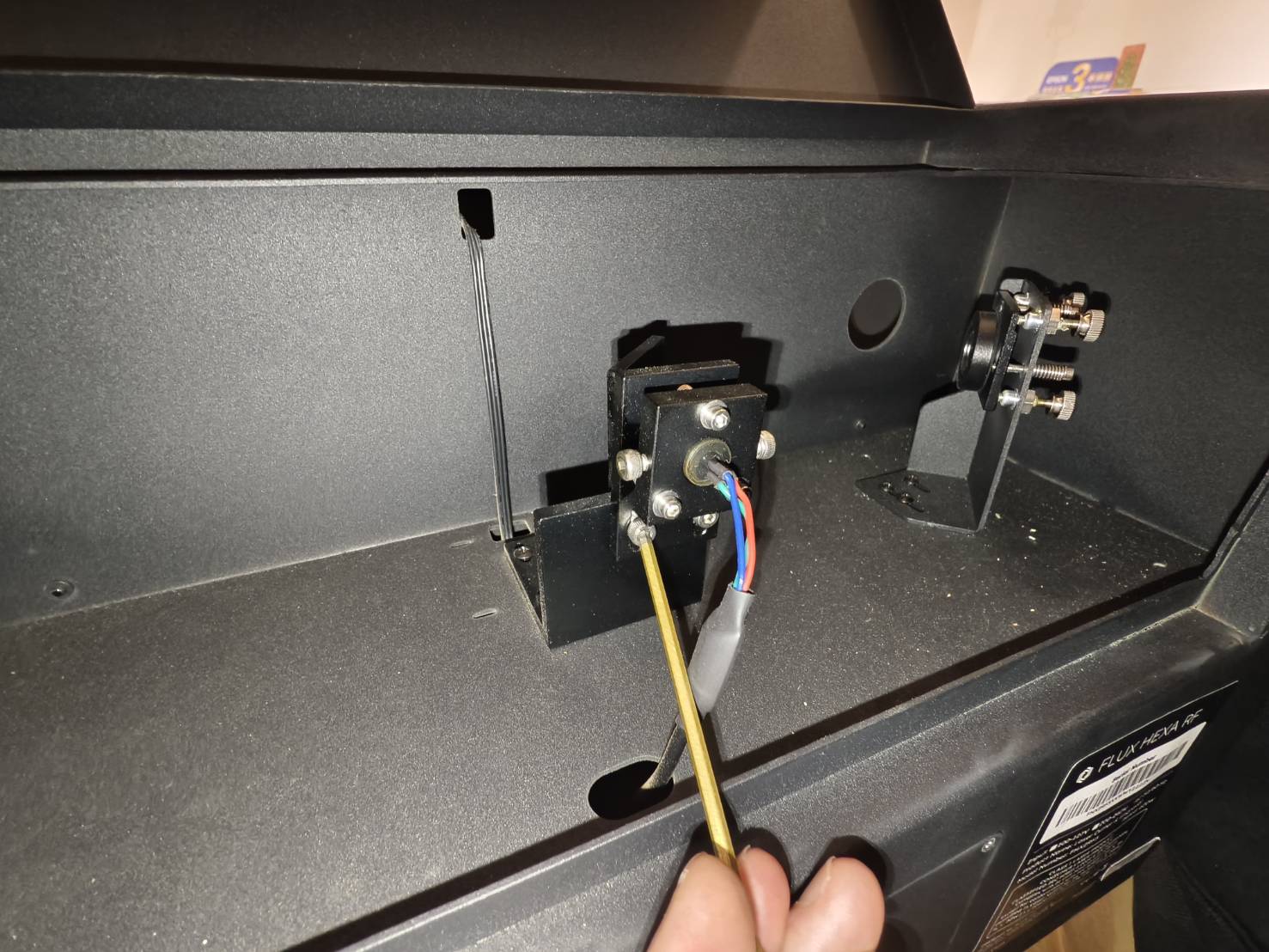

Sørg for, at de to skruer på begge sider af rødpunktmodulet er spændt. (3mm unbrakonøgle)
(På grund af forskellige størrelser på laserørmekanismerne vil monteringsretningen for rødpunktmodulet være forskellig for 30W og 60W/80W modellerne.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trin 4

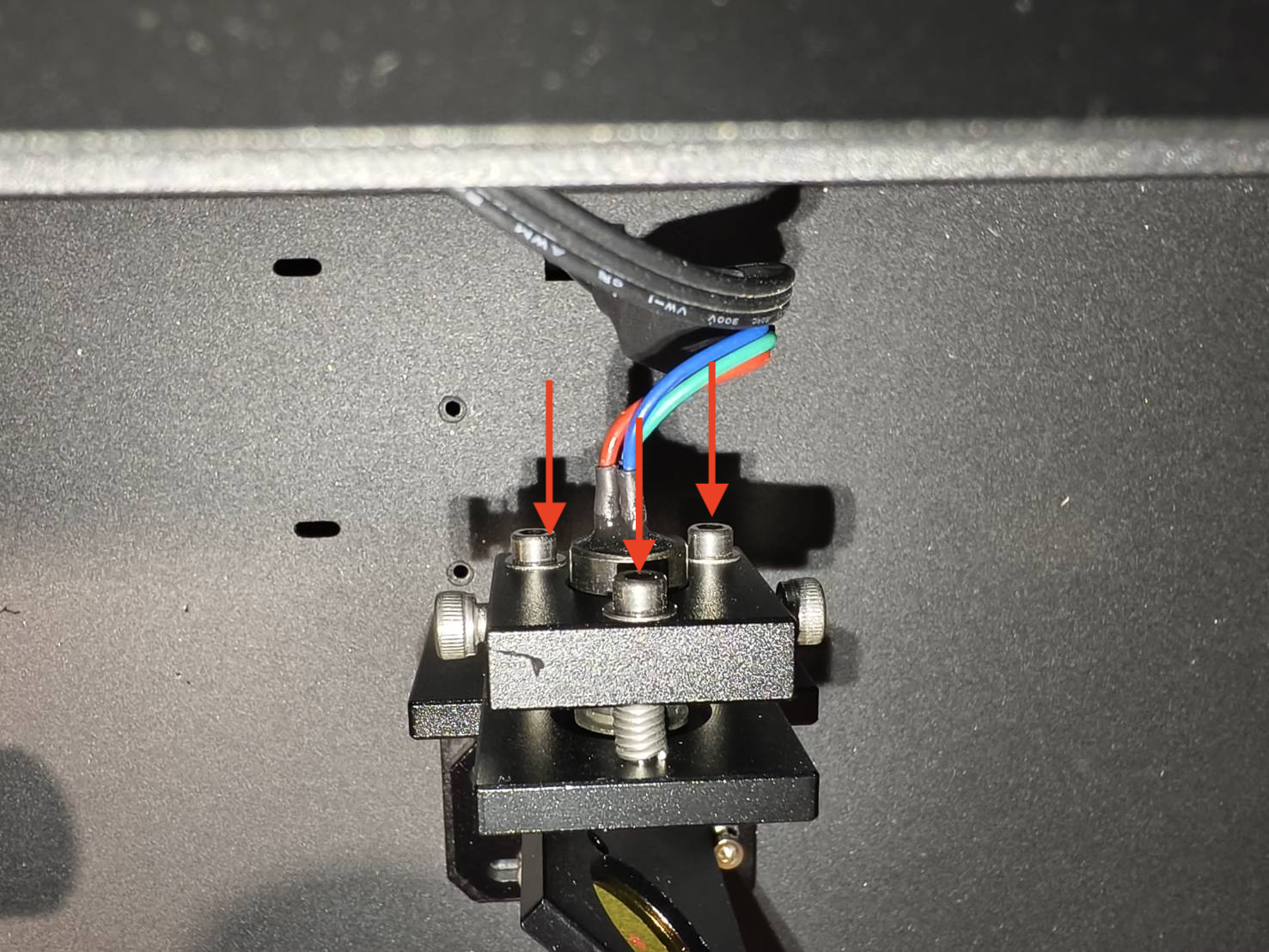

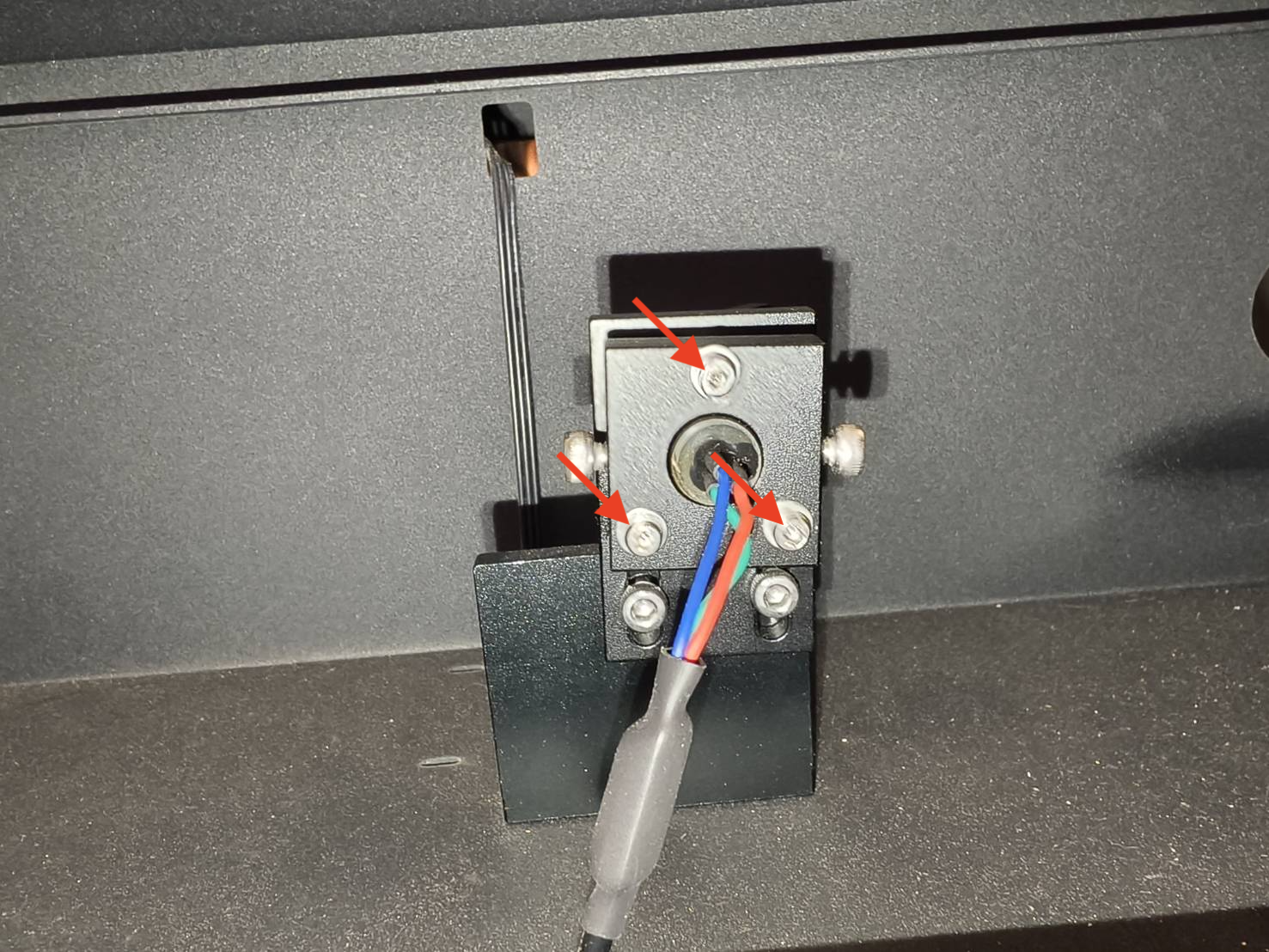

Spænd de tre justeringsskruer på rødpunktlaserens montering.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trin 5

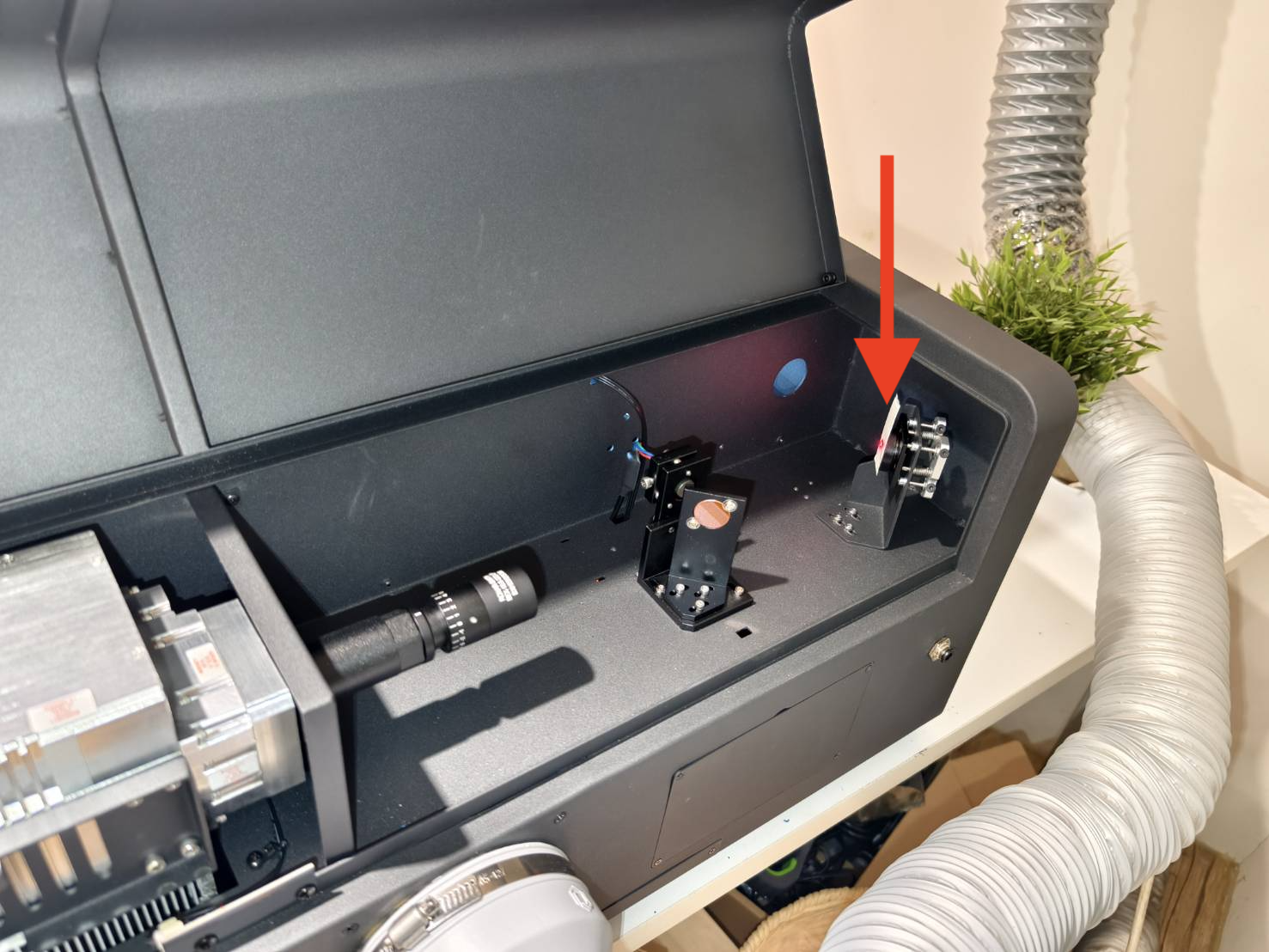

Påfør et stykke "dobbeltlaget" tape på det første spejl, luk derefter bagdækslet og udfør 2 pulser.
(Fjern ikke tapen; lad den blive på spejlet.)

Trin 6

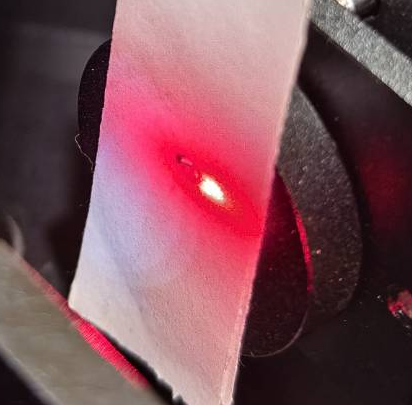

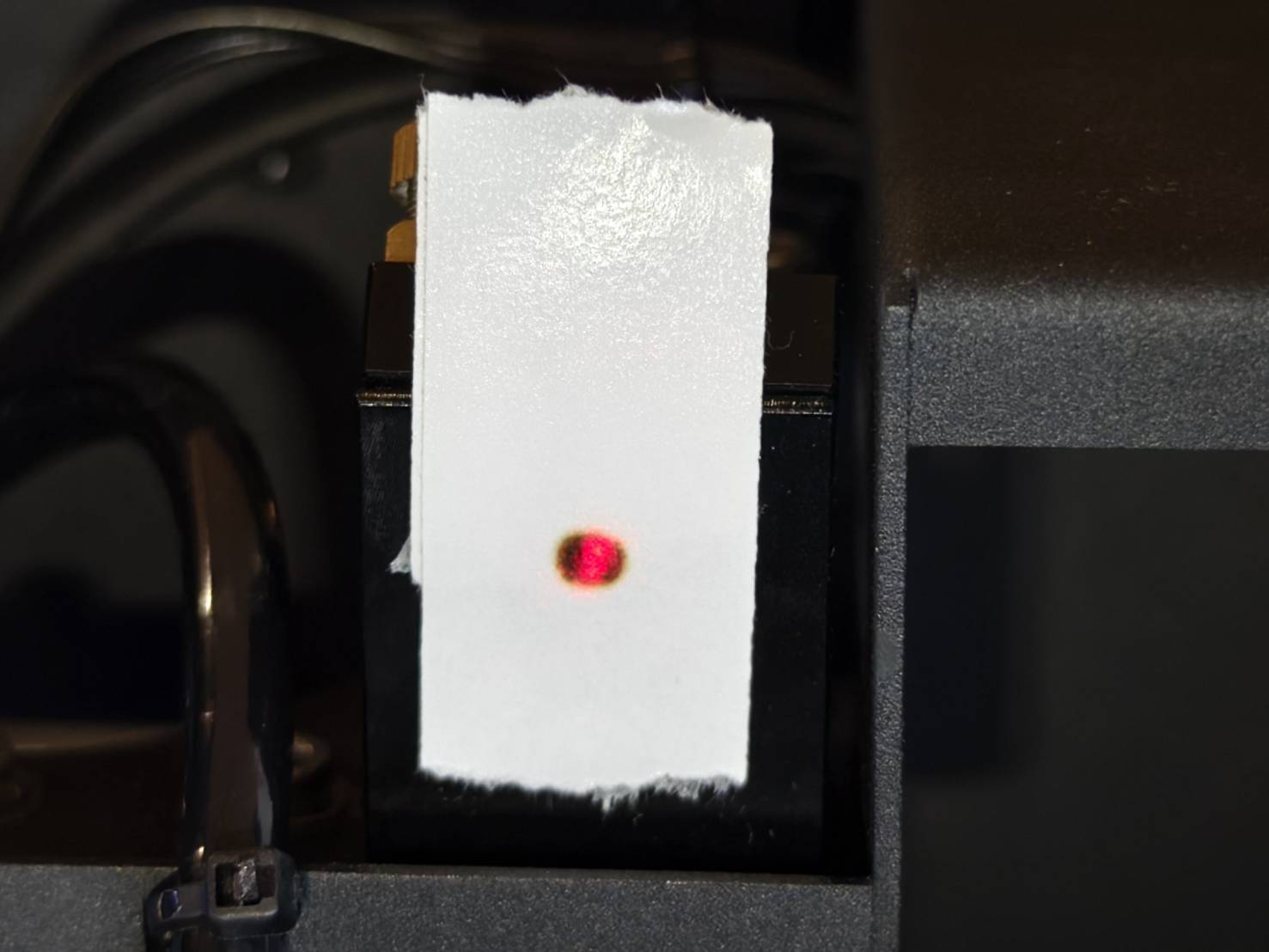

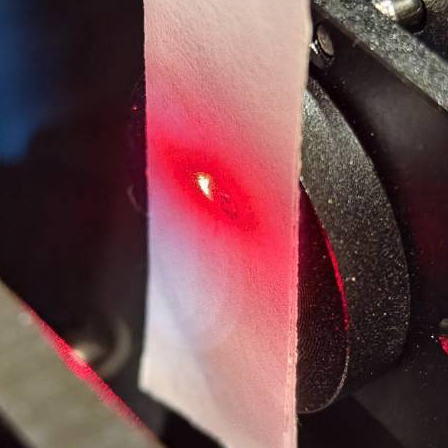

Åbn bagdækslet og kontrollér, om brændemærket overlapper med det røde punkt.

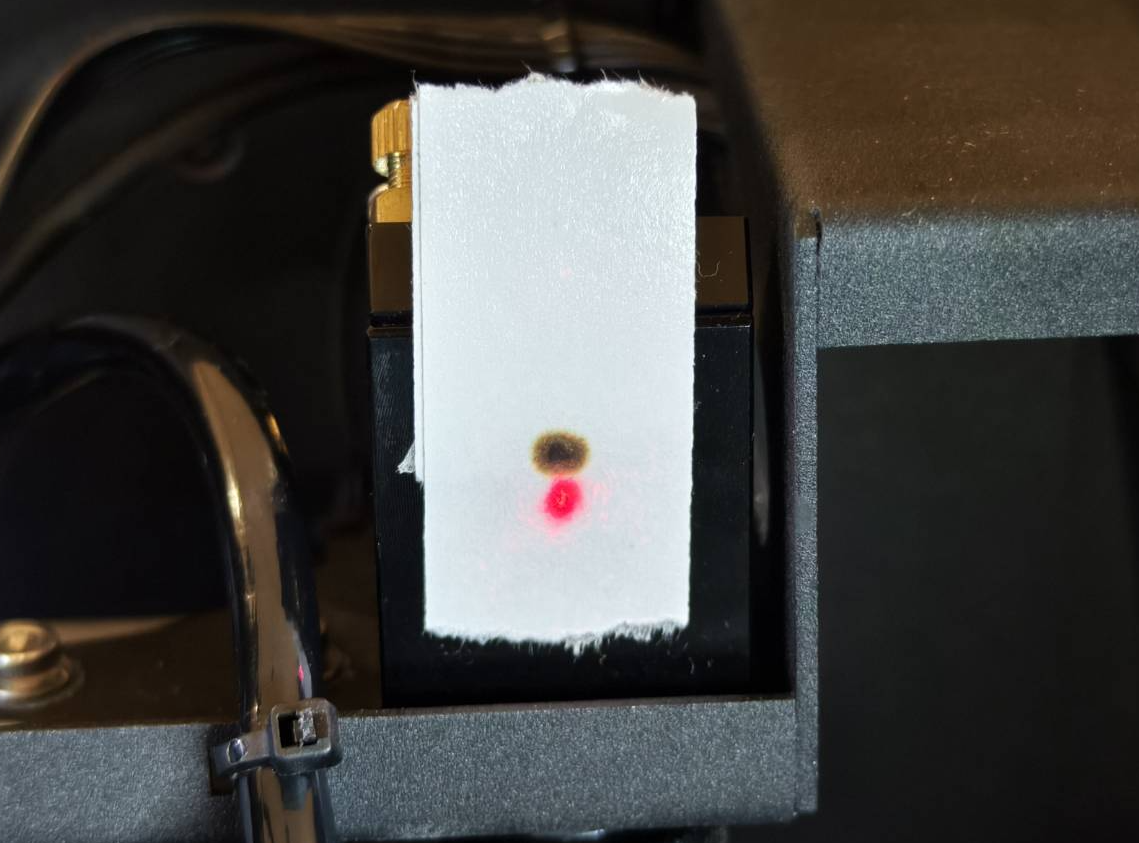

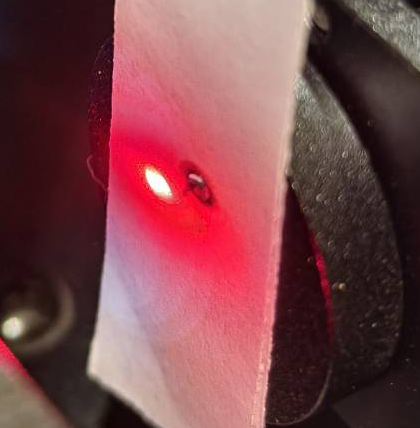

Korrekt eksempel - Overlappende	Forkert eksempel - Ikke overlappende

Evaluer dine resultater og tag næste skridt:

Trin 7

Dette trin justerer den vandrette position af den røde prik.

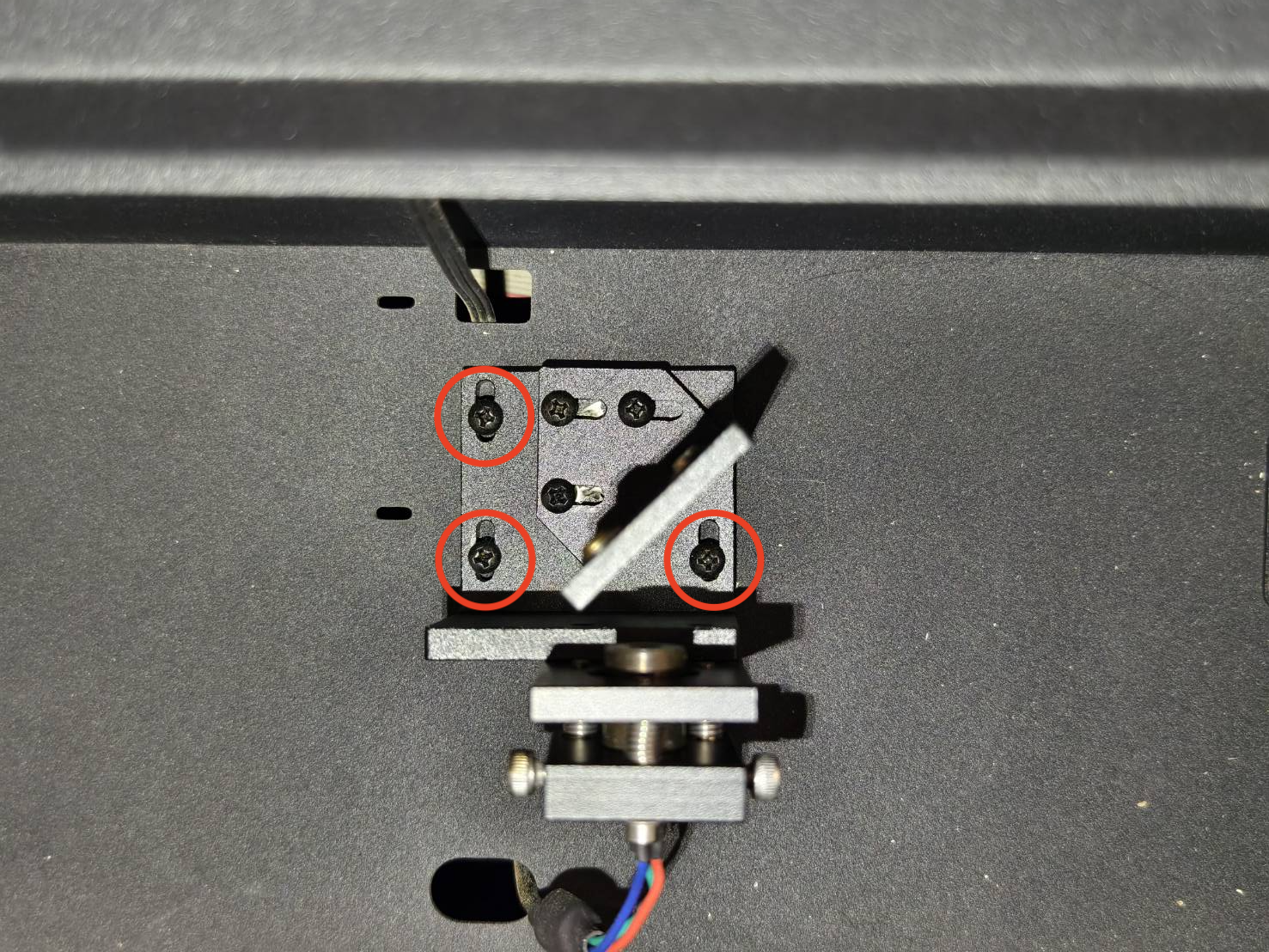

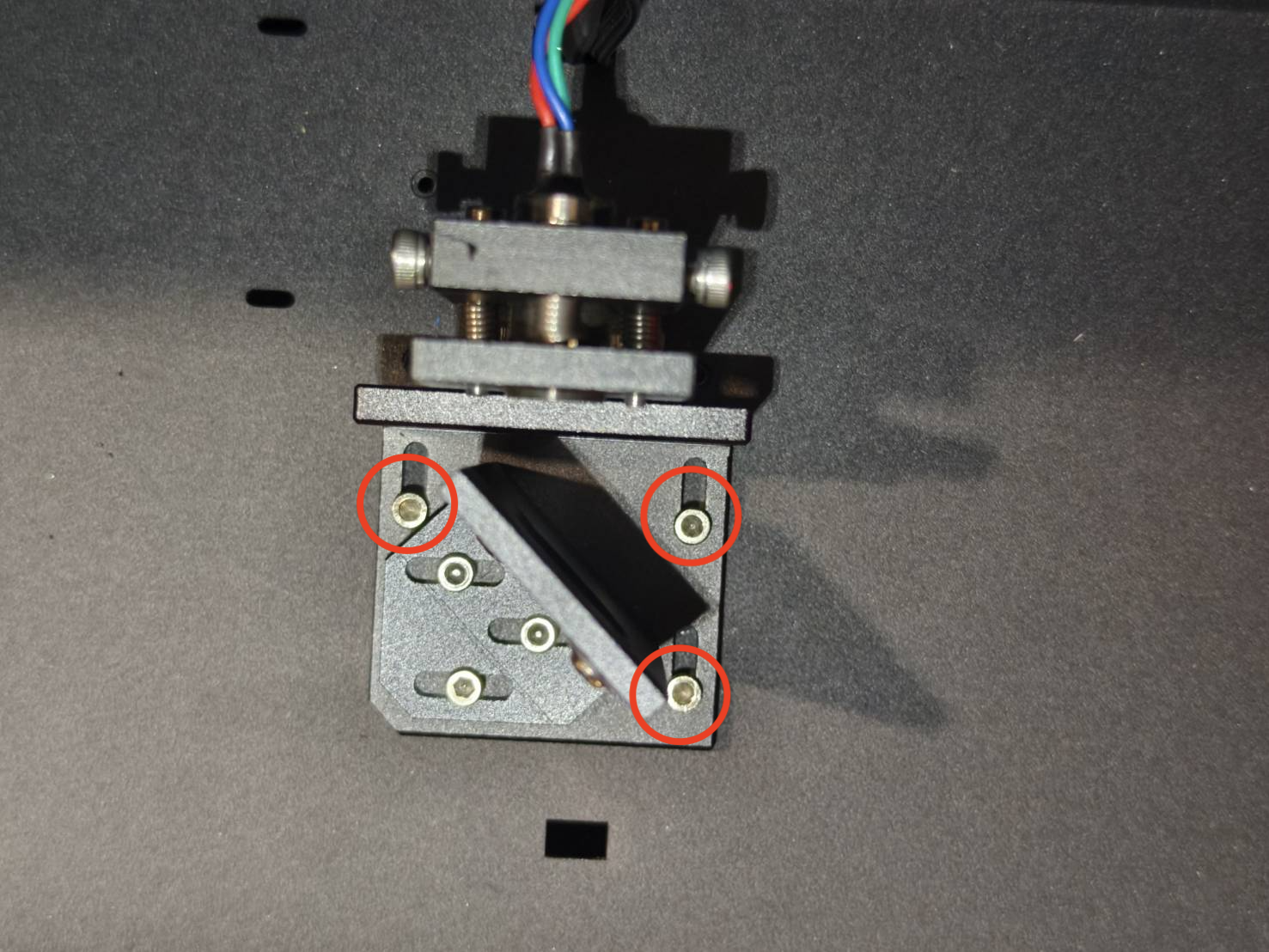

• Løsn de tre skruer i bunden af den røde prik-monteringen. (Brug en 2,5 mm unbrakonøgle eller en krydsslidseskruetrækker)
• Flyt monteringen for at overlappe brændemærket og den røde prik vandret.
• Stram skruerne.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trin 8

Dette trin justerer den lodrette position af den røde prik.

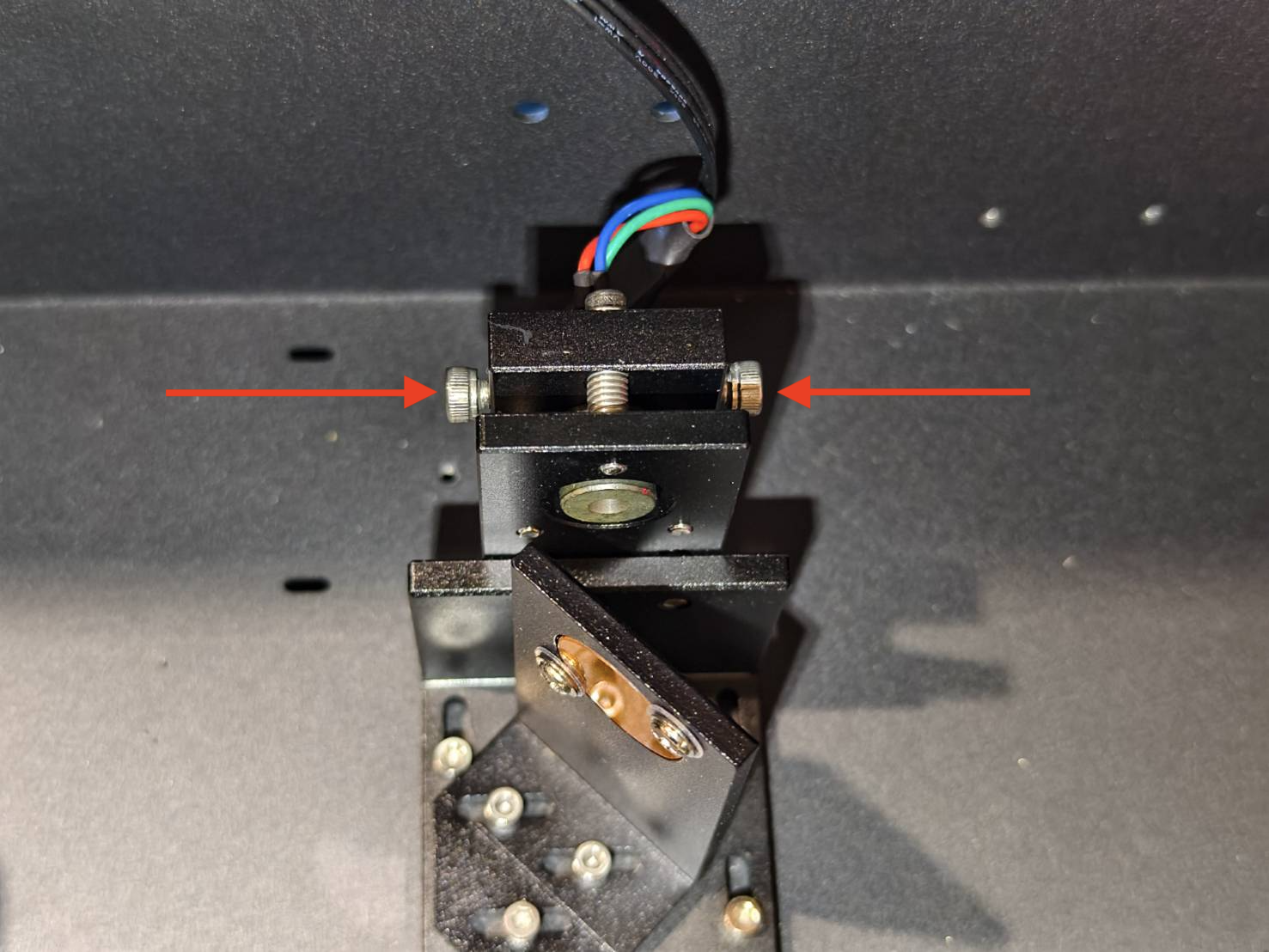

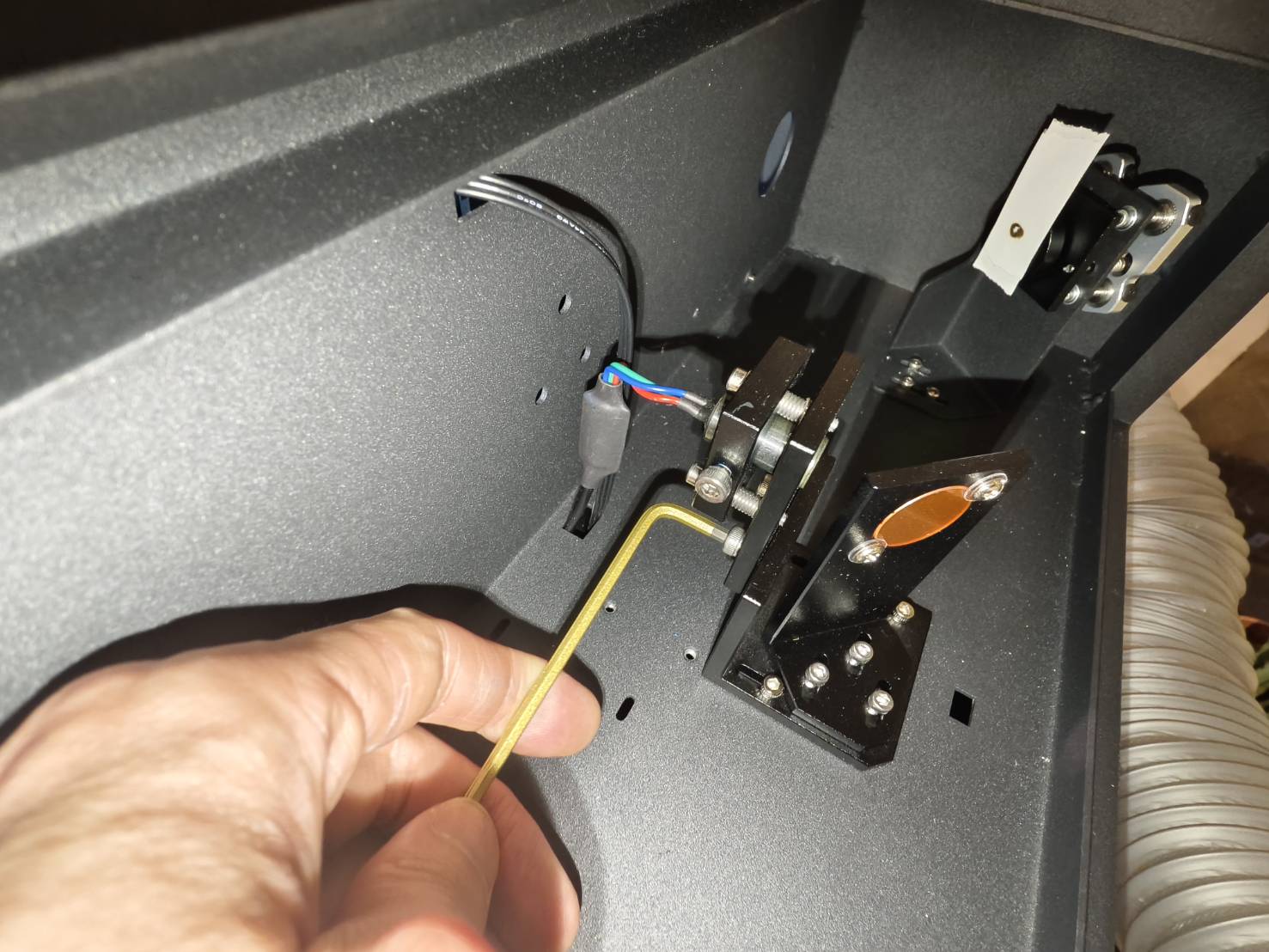

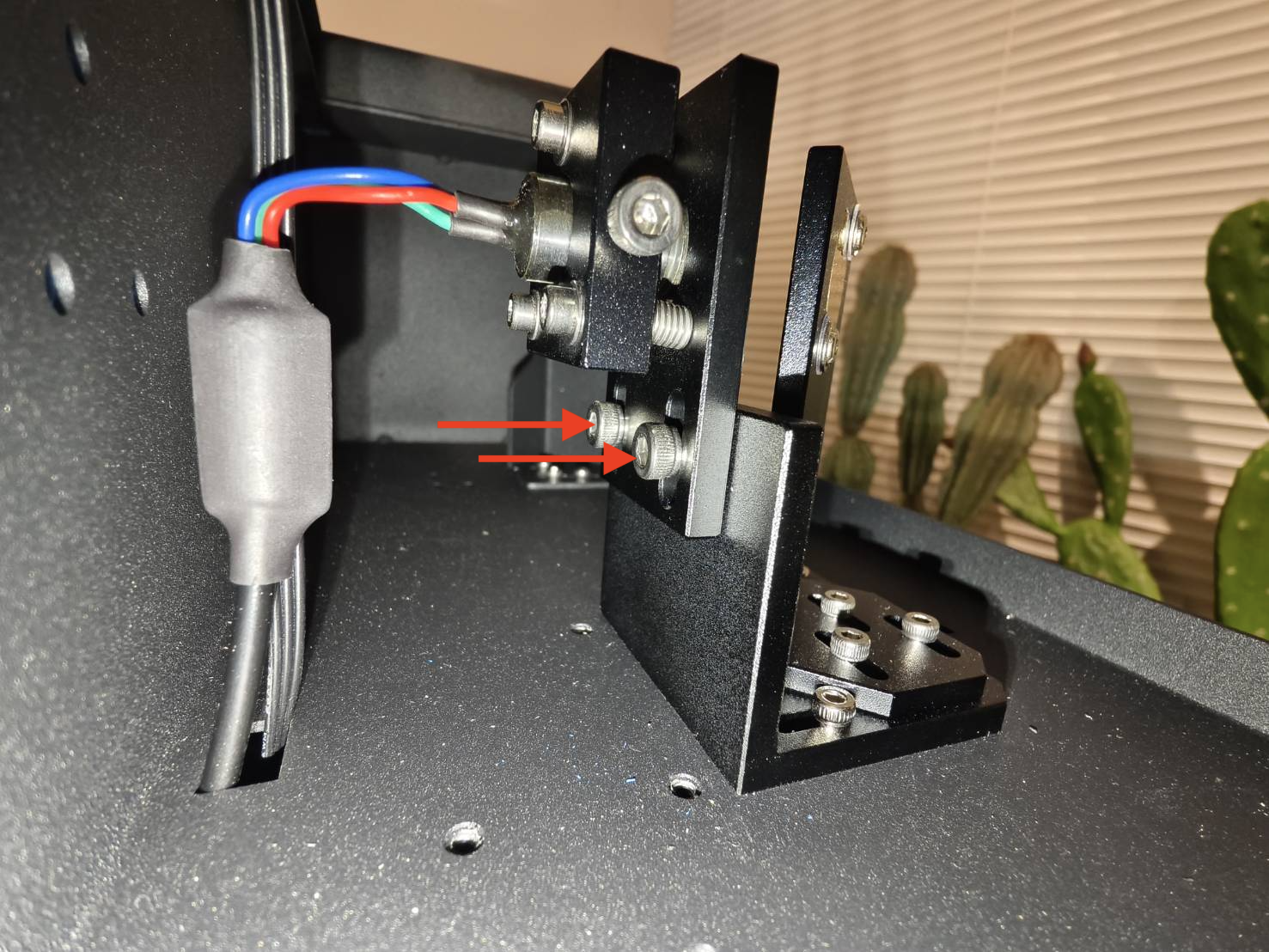

• Løsn de to skruer på den røde prik-monteringen. (3 mm unbrakonøgle)
• Flyt monteringen for at overlappe brændemærket og den røde prik lodret.
• Stram skruerne.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trin 9

Placer et nyt stykke dobbeltlaget tape på det første spejl og udfør to pulser for at kontrollere den optiske bane igen.

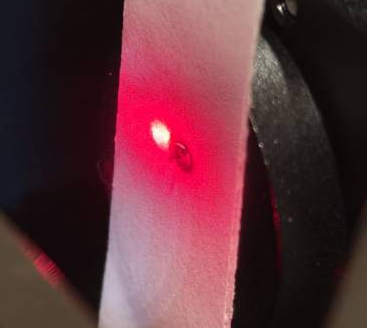

Korrekt eksempel - Overlappende	Forkert eksempel - Ikke overlappende

Evaluer dine resultater og tag næste skridt:

Trin 10

Løsn de tre skruer for at gøre den justerbar.

Trin 11

Dette trin kontrollerer, om den optiske bane for den røde prik og den faktiske CO2-laser er justeret og overlapper hinanden.

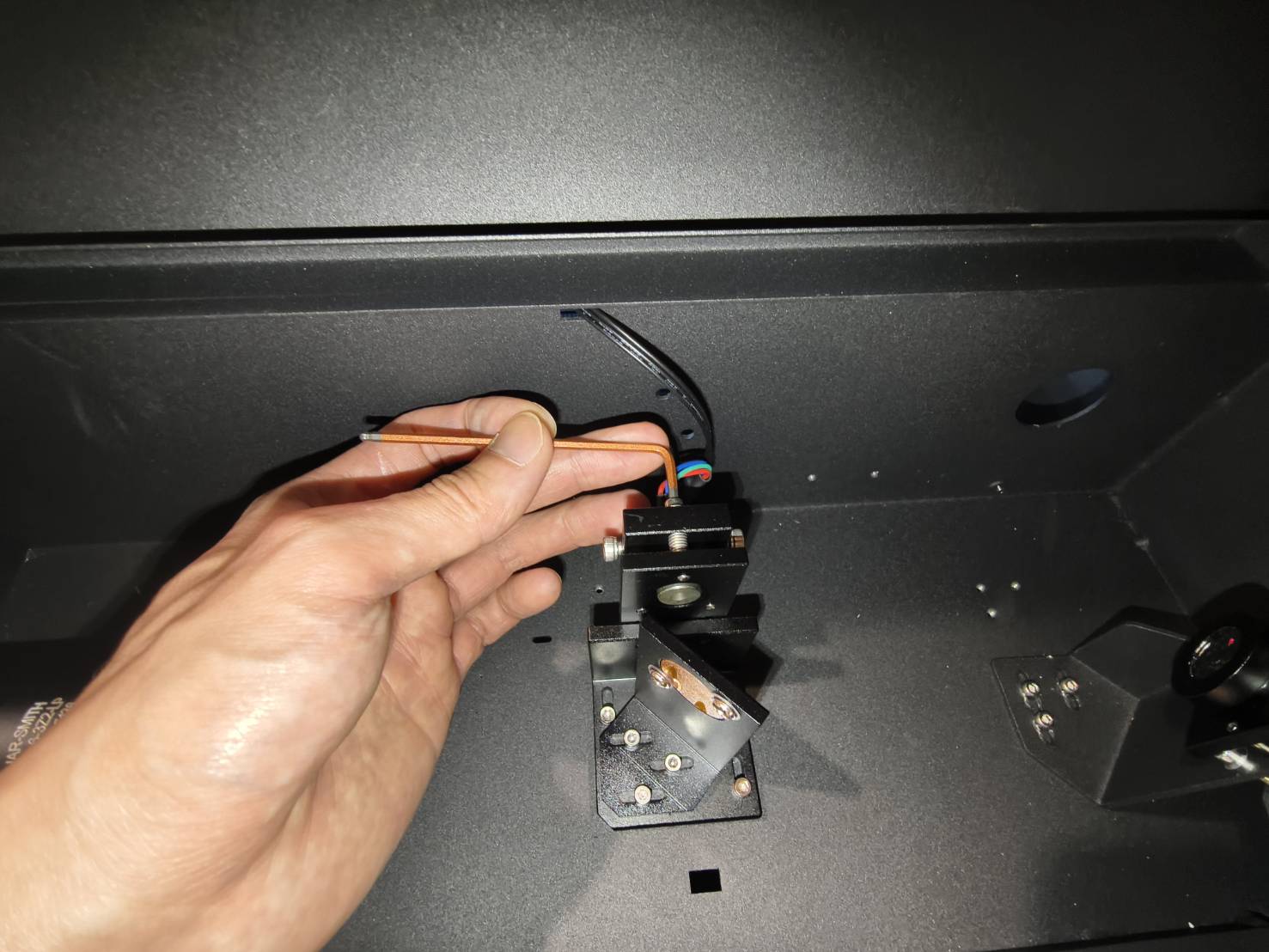

Hvis de ikke er justeret, skal du bruge en 2,5 mm unbrakonøgle til at justere det røde prik-modul.

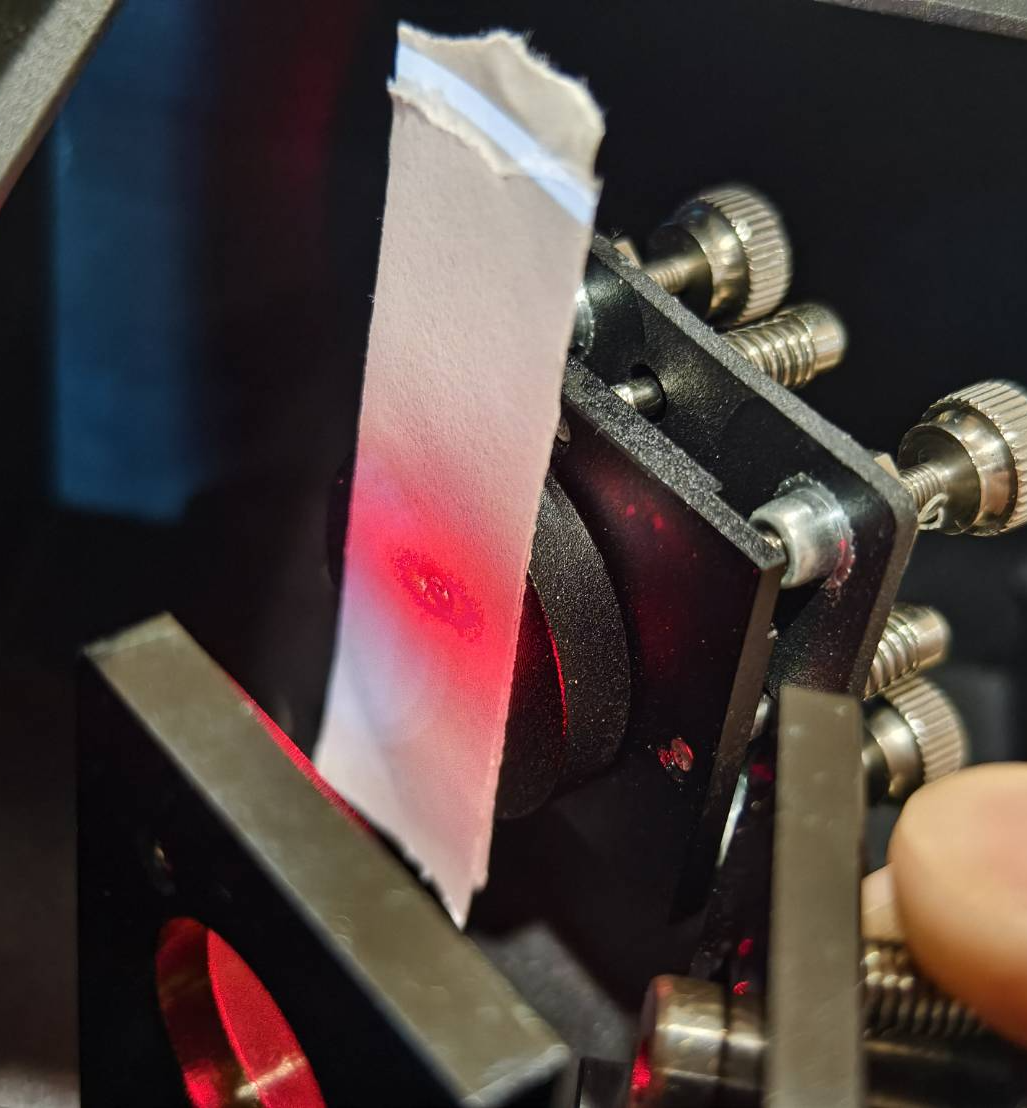

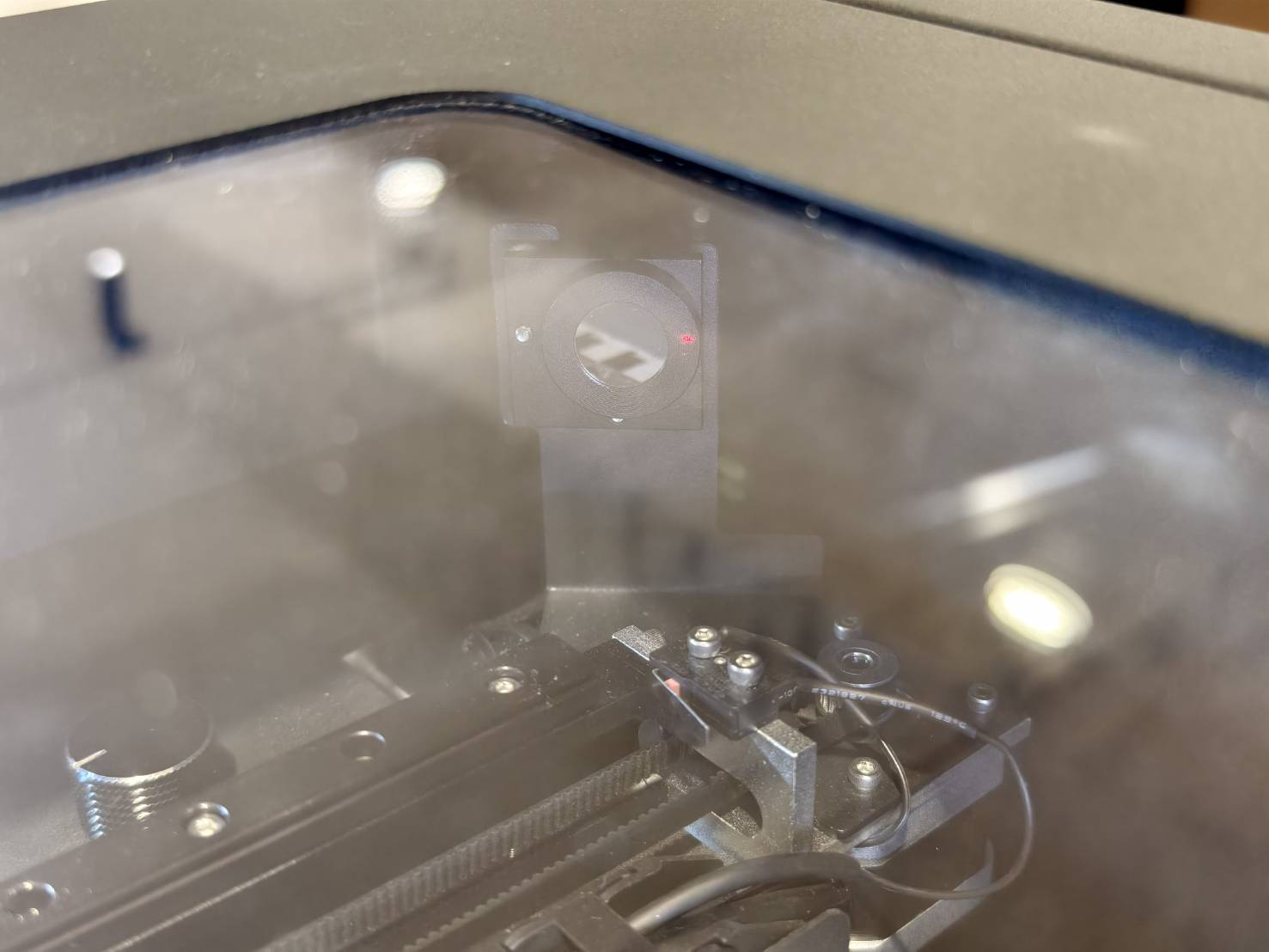

Åbn låget. Placer et stykke dobbeltlaget dobbeltklæbende tape ved indgangen til det tredje spejl. Gå til Handling og tryk på 'Lås motorer op'. Flyt laserhovedet til nederste højre hjørne. Sørg for, at den røde prik er tændt. Luk låget. Udfør 3 pulser. Kontroller, om den røde laserprik og brændemærket overlapper. Juster den røde laser om nødvendigt.

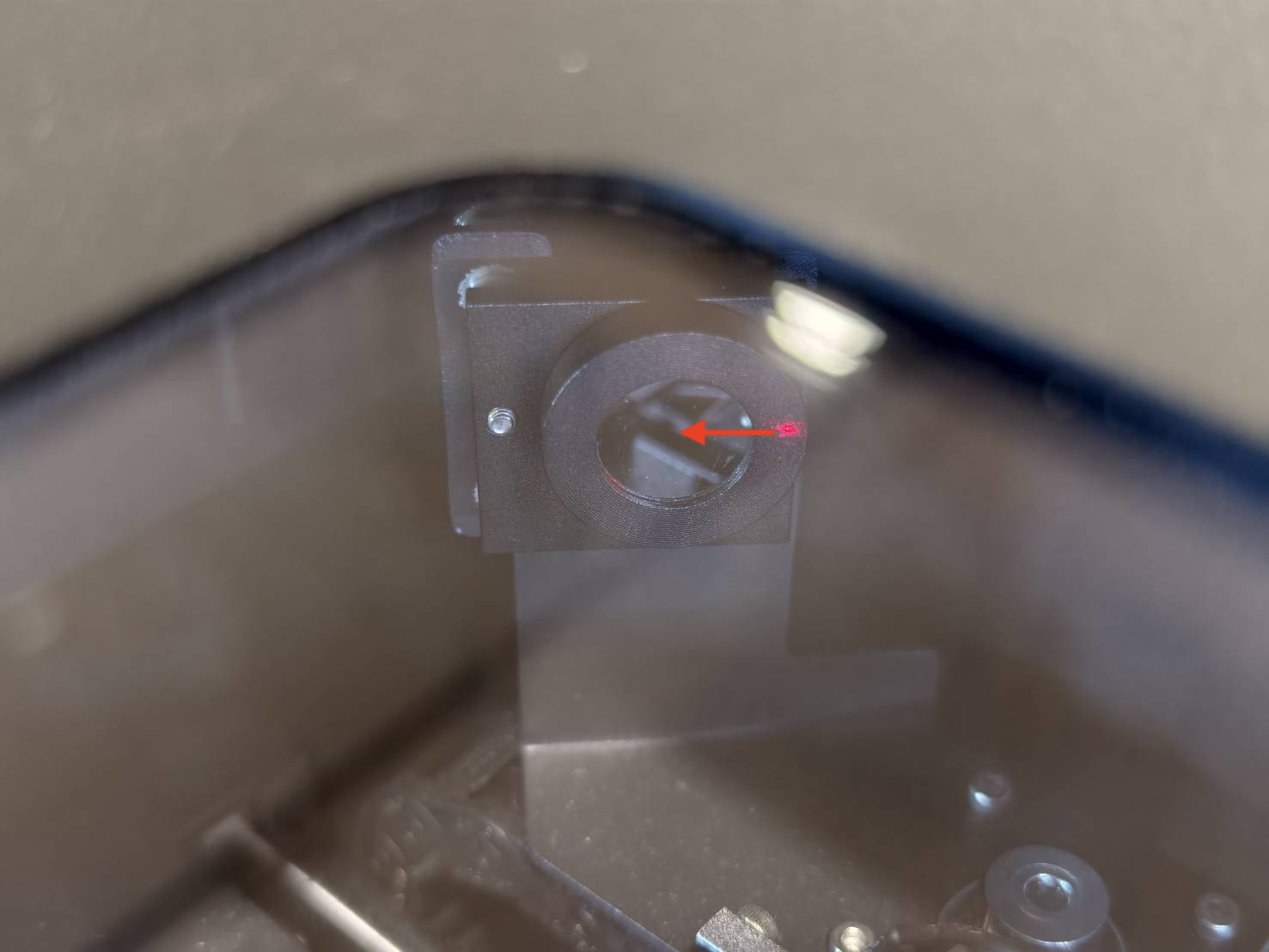

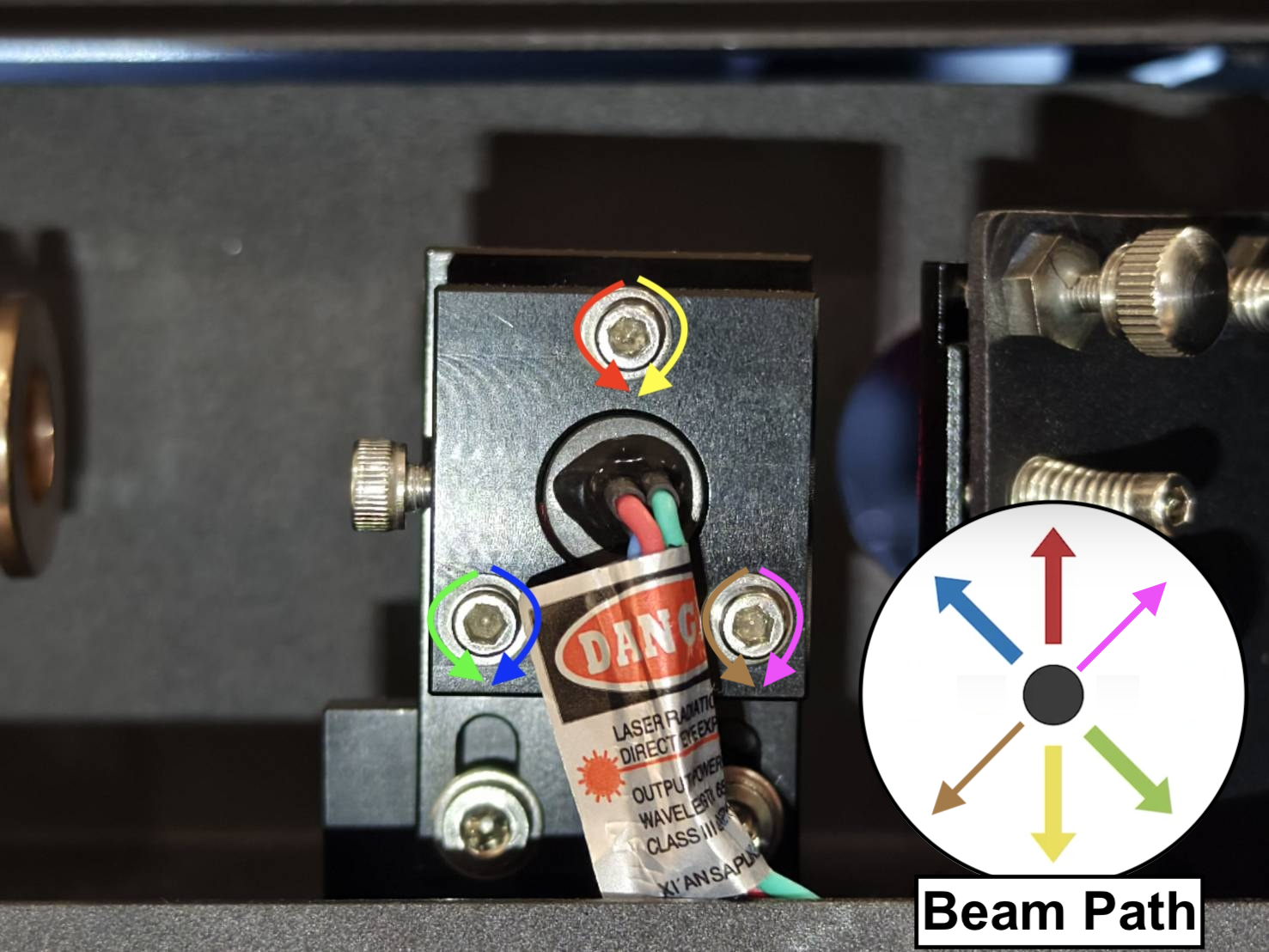

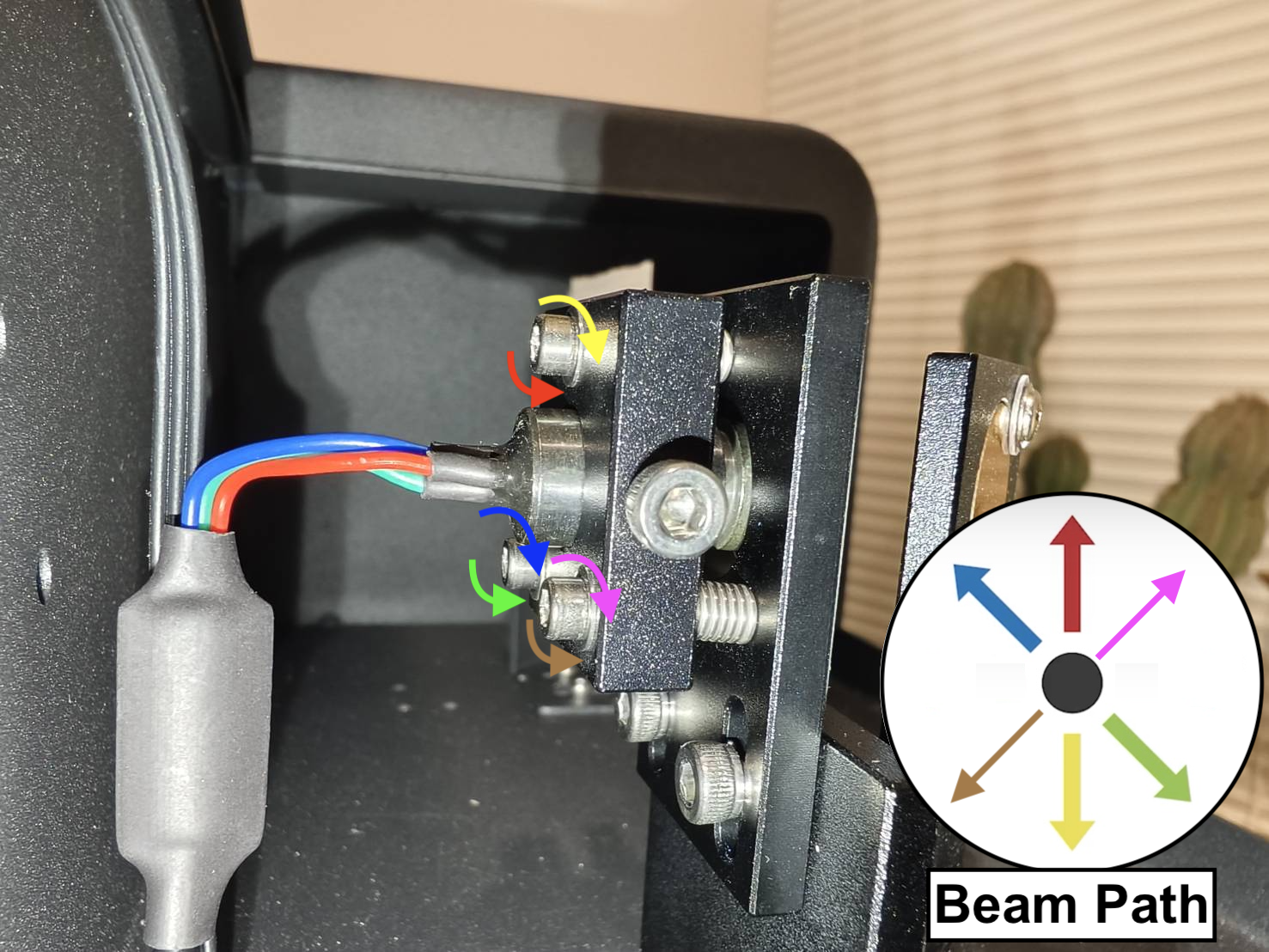

Korrekt eksempel - Overlappende Forkert eksempel - Ikke overlappende Skruer og strålegang for det røde prik-modul HEXA RF 30W HEXA RF 60W / HEXA RF 80W Bemærk: Hvis den røde prik ikke falder på tapen, betyder det, at din røde prik-strålegang afviger for meget. Du kan muligvis finde den på det andet spejl; flyt venligst den røde prik til spejlets reflekterende område.

Trin 12

Brug venligst følgende link til at kontrollere laserens optiske bane.
4-8 Kontrol af optisk bane

Evaluer dine resultater og tag næste skridt:
