4-9 Justering af optisk bane

1. Kan ikke skære materialer med standard effekt- og hastighedsindstillinger i Beam Studio.
2. Graveringsresultatet er lysere i specifikke områder, hvilket gør den samlede effekt ujævn.
3. Skærefladen/tværsnittet af materialet er ikke vinkelret og fremstår skråt.

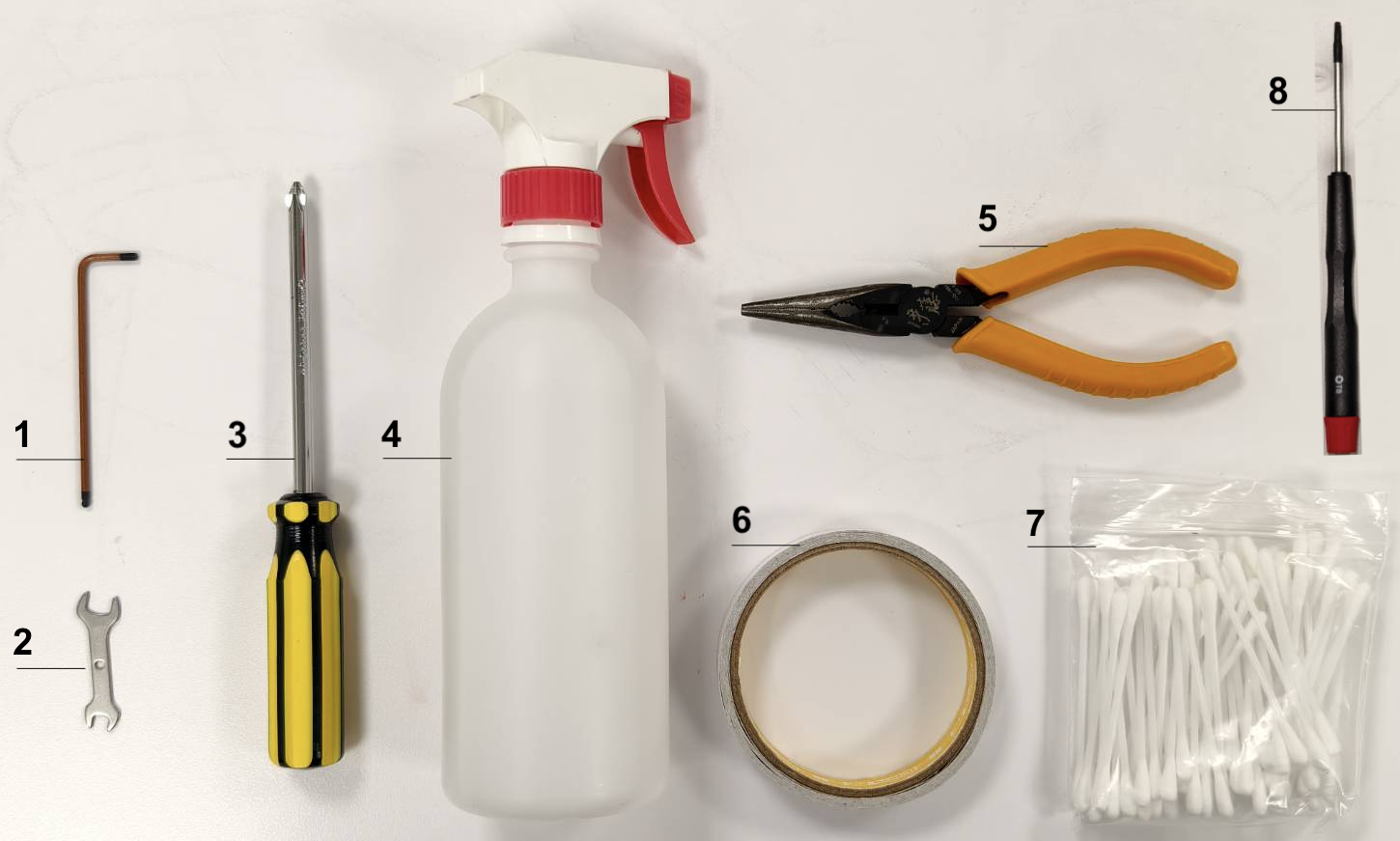

1. 2,5 mm unbrakonøgle
2. Dobbeltsidet gaffelnøgle
3. Krydsslids skruetrækker
4. Desinfektionsspray / Alkoholspray
5. Tang
6. Dobbeltklæbende tape
7. Vatpinde
8. T8 Torx-skruetrækker

Faktiske trin:

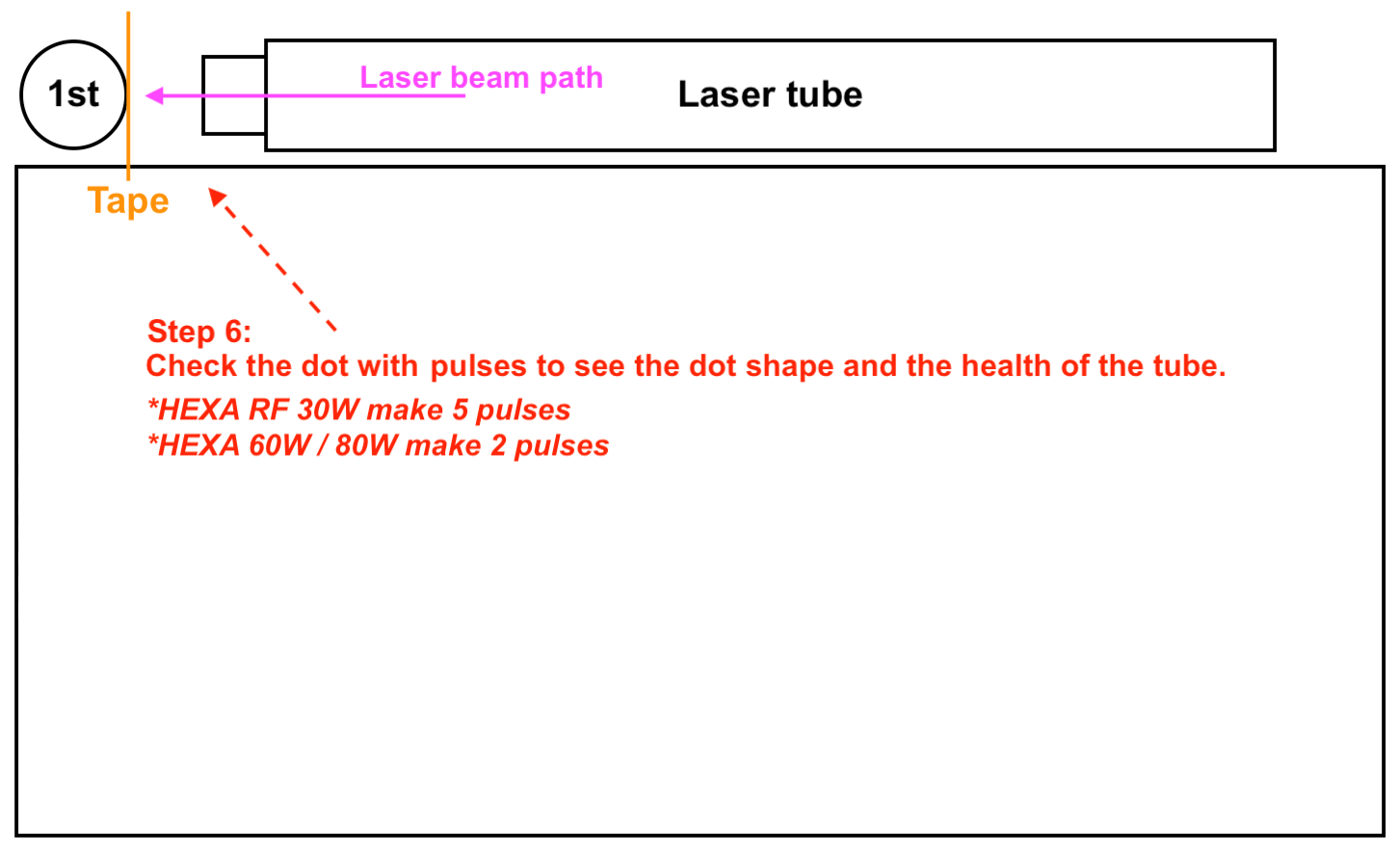

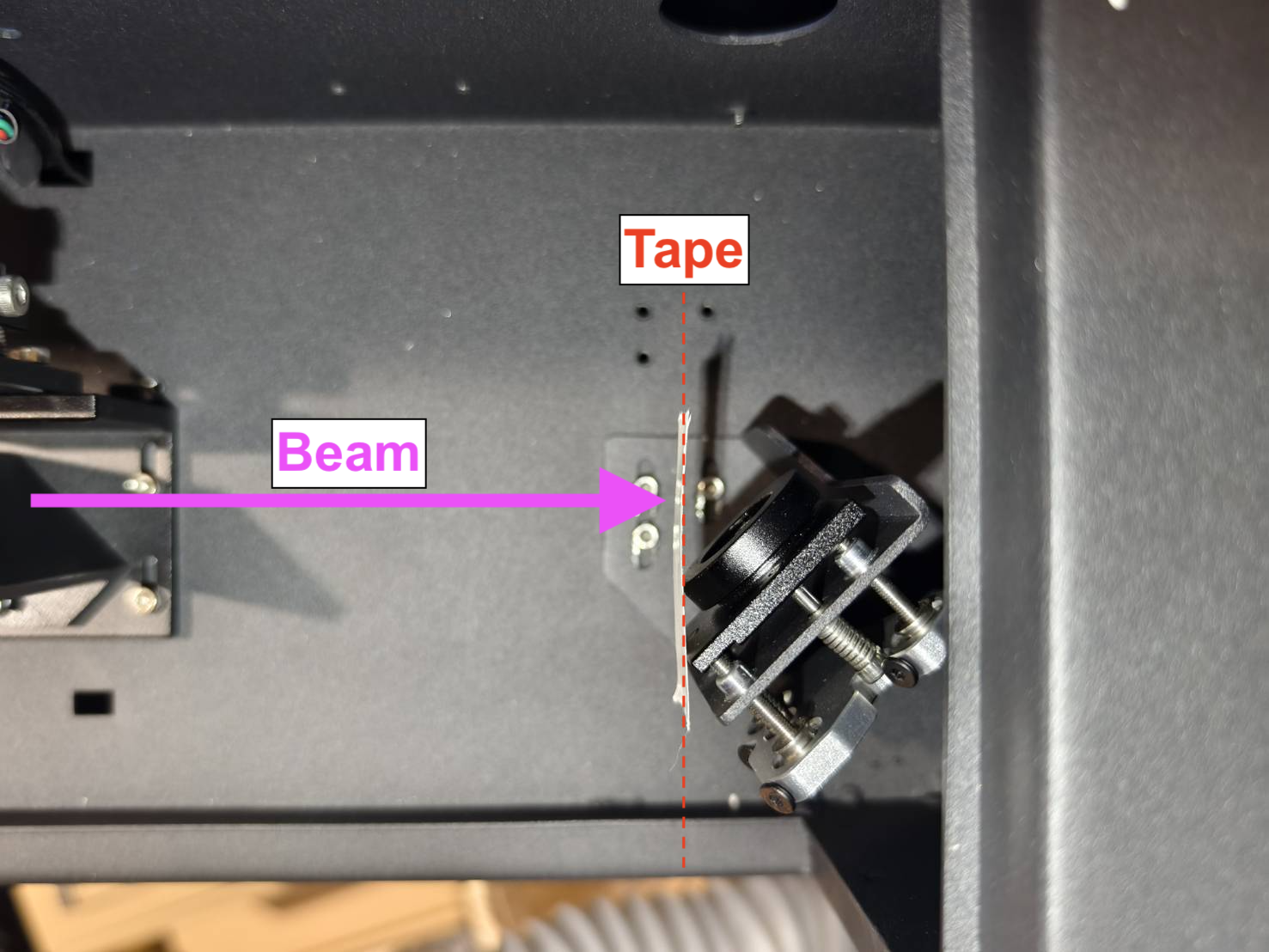

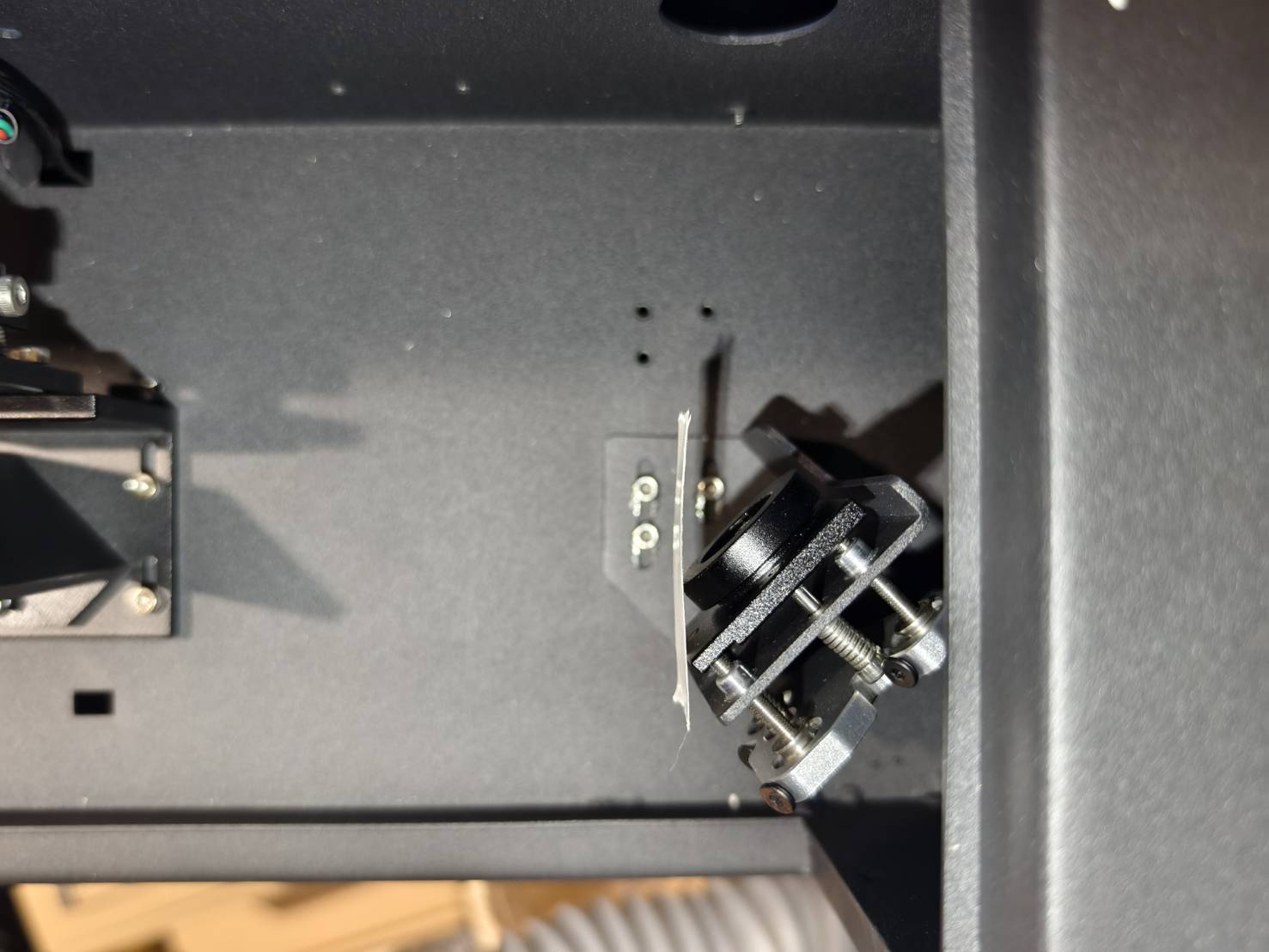

• Placer tapen på det første spejl, og sørg for, at den er i en 90-graders vinkel i forhold til strålen.

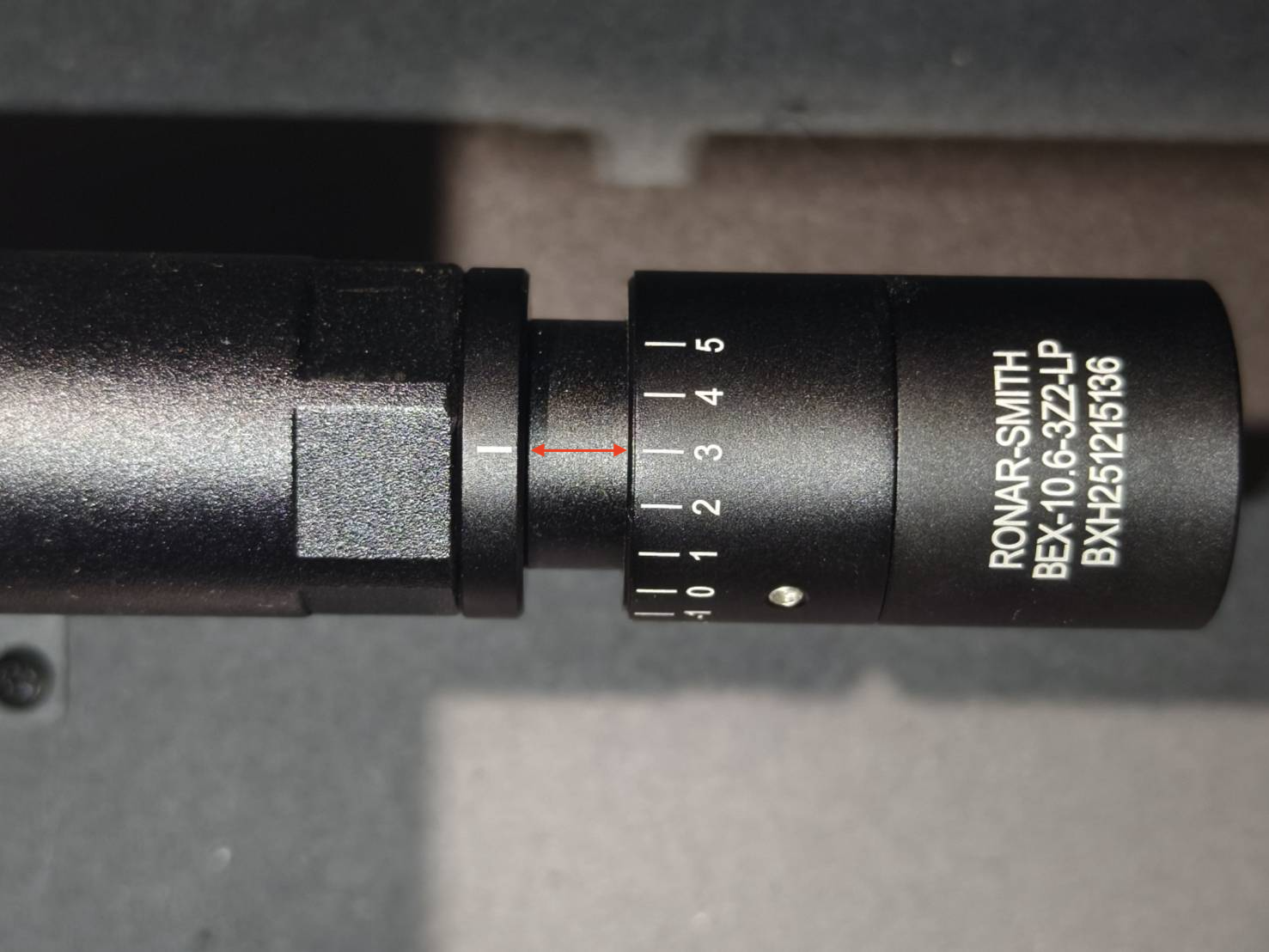

• Juster stråleudvideren til standard "3".



• Luk bagdækslet og udfør en laserpuls.
  For HEXA RF 30W, udfør venligst 5 pulser.
  For HEXA RF 60W/80W, udfør venligst 2 pulser for at forhindre, at den dobbeltklæbende tape antændes.



• Demonstration

  (For HEXA RF 30W, udfør venligst 5 pulser. For HEXA RF 60W/80W, udfør venligst 2 pulser for at forhindre, at den dobbeltklæbende tape antændes.)



• Kontrollér resultaterne.

  Eksempler på tapetestresultater

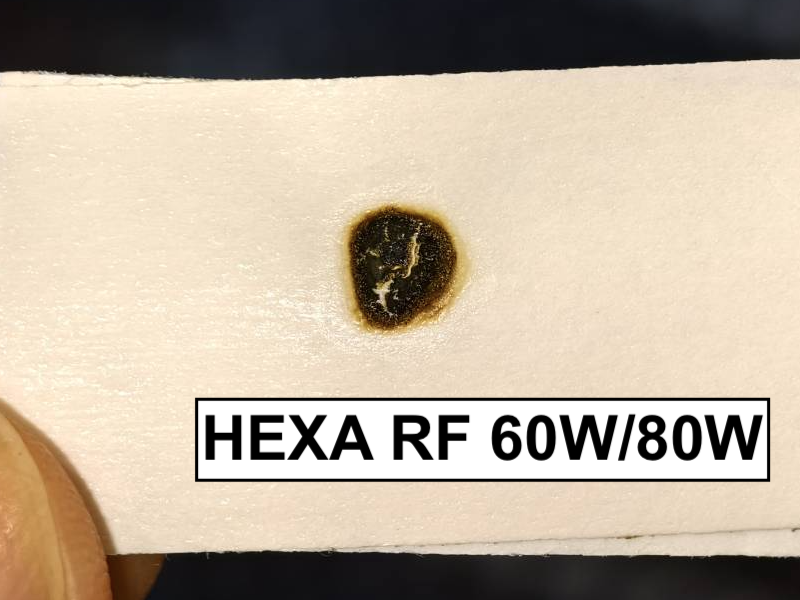

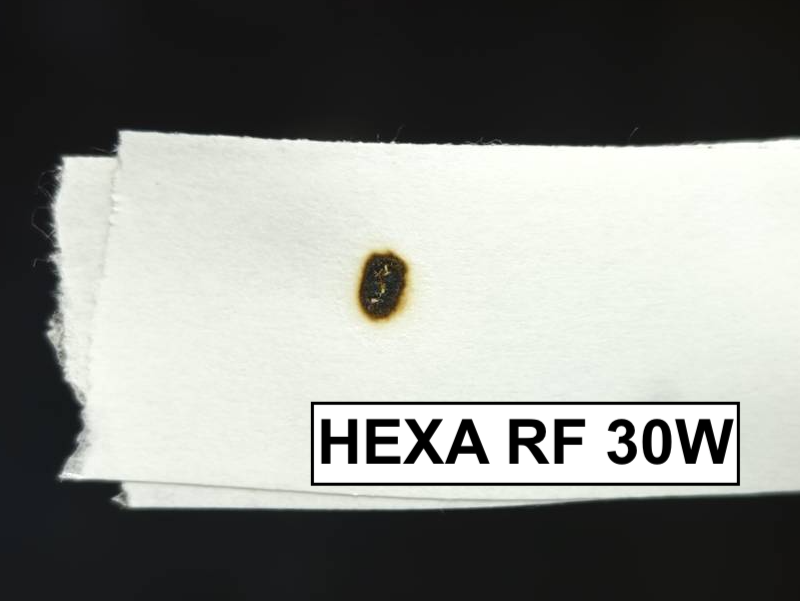

  Godt eksempel - Rundt og tydeligt	Dårligt eksempel - Svagt, hult eller uregelmæssigt

• Godt resultat >> Trin 7

• Dårligt resultat eller ingen mærker >> Kontakt kundeservice
  • Mulige årsager:
    • Laserrøret er beskadiget og skal udskiftes.
    • Laserstrømforsyningen er beskadiget og skal udskiftes.

1. Åbn dækslet.

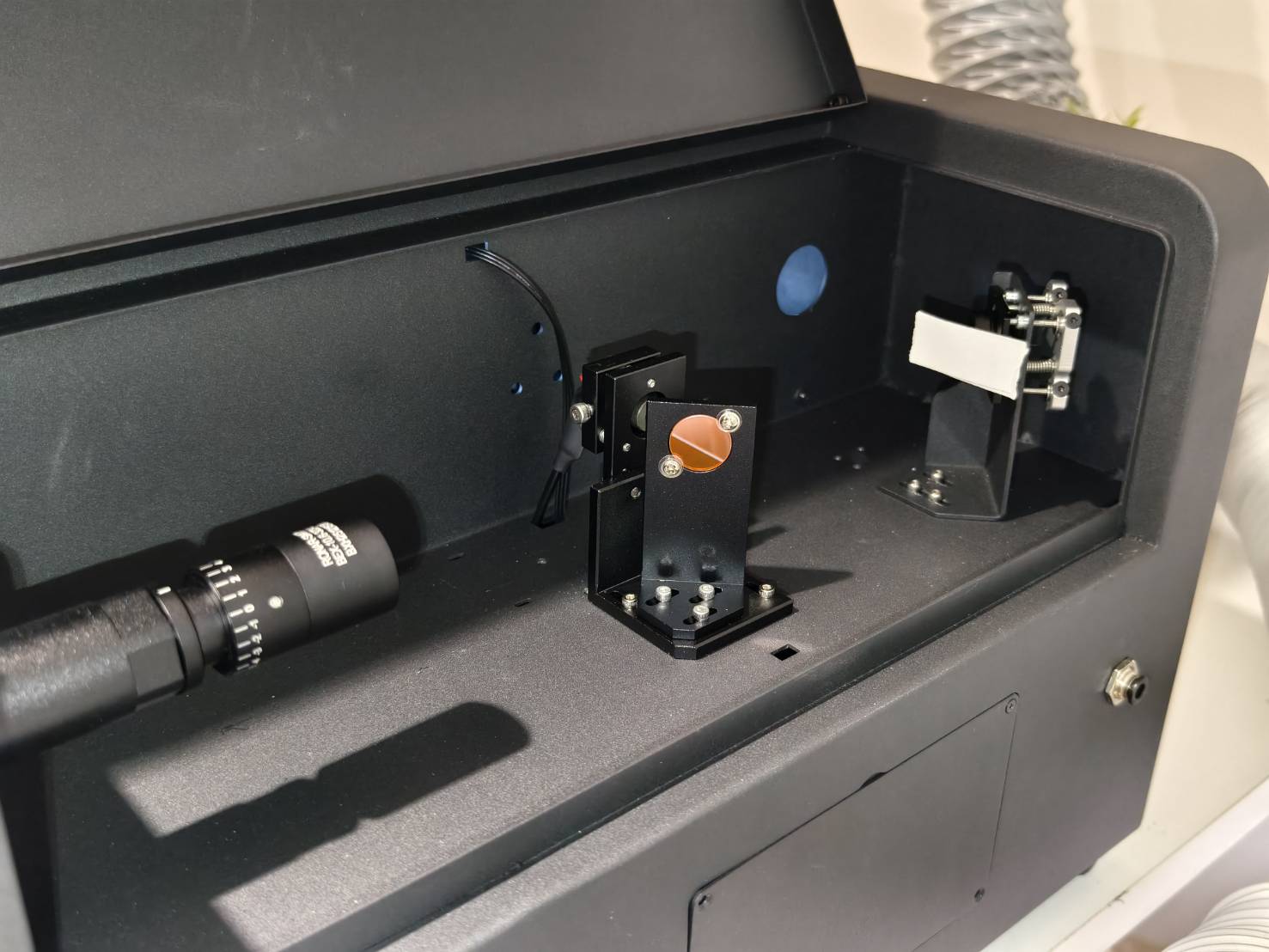

2. Placér et stykke dobbeltlaget dobbeltklæbende tape ved indgangen til det tredje spejl.
3. Gå til handlingstilstand og tryk på "Motorer" (for at frigøre motorerne).
4. Flyt laserhovedet til nederste højre hjørne.
5. Sørg for, at den røde laser er tændt.
6. Luk dækslet.
7. Udfør 2 - 3 pulser. (RF 30W x 3, RF 60W/80W x 2)
8. Kontrollér, om den røde laserplet og brændemærket overlapper.
9. Justér den røde laser om nødvendigt.

Korrekt eksempel - Overlappende	Forkert eksempel - Ikke overlappende

Bemærk:
Hvis den røde plet ikke falder på tapen, betyder det, at din røde laserstrålegang er for langt forskudt.
Du kan muligvis finde den på det andet spejl; flyt venligst den røde plet til spejlets reflekterende område.

Hvis du ikke kan finde den røde laser, betyder det, at den røde laserpeger er defekt eller for langt forskudt. Gå venligst til dette link for at rekalibrere den røde laser.

Trinoversigt:

Faktiske trin:

1. Fjern tapen, og placer et nyt stykke dobbeltlaget dobbeltsidet tape på det andet spejl.
2. Flyt laserhovedet til øverste venstre hjørne.
3. Luk dækslet og udfør 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
4. Kontrollér visuelt, om den røde laser og brændemærket overlapper.

Korrekt eksempel - Overlappende

Forkert eksempel - Ikke overlappende

• Godt resultat - Overlappende >> Trin 9

• Dårligt resultat - Overlapper ikke >> Trin 8.1

• Sådan løsner du skruefikseringen korrekt: Spray først alkohol på skruerne for at opløse gelen eller limen, og vent et par sekunder. Brug derefter en T8 skruetrækker til at løsne de tre skruer, og fikseringen kan fjernes.



• Demonstration (Bemærk venligst, at skruerne i videoen blev løsnet før optagelsen.)

• Bekræft laserplettens position samt skruerne og retningerne, der skal justeres.

  Se venligst eksemplerne nedenfor for at finde nummeret og den tilsvarende justeringsmetode:


• For #1:
  Den røde laserplet skal flyttes til nederste højre hjørne for at overlappe.
  Den øverste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.




  For #2:
  Den røde laserplet skal flyttes direkte ned for at overlappe.
  Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.





  For #3:
  Den røde laserplet skal først flyttes ned og derefter til venstre for at overlappe.
  Den nederste venstre skrue skal drejes mod uret for at flytte pletten ned.
  Den øverste højre skrue skal drejes med uret for at flytte pletten til venstre.
  Se venligst billedet nedenfor.




  For #4:
  Den røde laserplet skal flyttes til højre for at overlappe.
  Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.





  For #5:
  Den røde laserprik skal flyttes til venstre for at overlappe.
  Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.





  For #6:
  Den røde laserprik skal først flyttes til højre, derefter op for at overlappe.
  Den øverste højre skrue skal drejes mod uret for at flytte prikken til højre.
  Den nederste venstre skrue skal drejes med uret for at flytte prikken op.
  Se venligst billedet nedenfor.




  For #7:
  Den røde laserprik skal flyttes lige op for at overlappe.
  Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.




  For #8:
  Den røde laserprik skal flyttes til øverste venstre for at overlappe.
  Den øverste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.



• Efter justering af skruerne skal monteringen geninstalleres.

Trinoversigt:

Faktiske trin:

1. Fjern tapen, og placer et nyt stykke dobbeltlaget dobbeltklæbende tape ved indgangen til det tredje spejl.
2. Flyt laserhovedet til den midterste venstre position.
3. Luk dækslet og udfør 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
4. Kontrollér visuelt, om den røde laser og brændemærket overlapper.

Korrekt eksempel - Overlappende

Forkert eksempel - Ikke overlappende

• Godt resultat - Overlappende >> Trin 10

• Dårligt resultat - Overlapper ikke >> Trin 9.1

• Der er tre skruer på det andet spejl; ved at dreje dem med eller mod uret ændres strålebanen.


• Spray først alkohol på møtrikkerne for at opløse gel eller lim og vent et par sekunder, brug derefter en T8 skruetrækker til at fjerne de tre skruer, hvorefter fastgørelsen kan fjernes.

• Demonstration

• Bekræft laserplettens position samt skruerne og retningerne, der skal justeres.
  Se venligst billedet nedenfor for at finde det nummer, der svarer til din røde laserprikposition.



• For #1:
  Den røde laserprik skal flyttes til nederste højre hjørne for at overlappe.
  Den nederste højre skrue skal drejes mod uret.
  Se venligst billedet nedenfor.





  For #2:
  Den røde laserplet skal flyttes direkte ned for at overlappe.
  Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.





  For #3:
  Den røde laserplet skal først flyttes ned og derefter til venstre for at overlappe.
  Den øverste højre skrue skal drejes med uret for at flytte prikken ned.
  Den nederste venstre skrue skal drejes mod uret for at flytte prikken til venstre.
  Se venligst billedet nedenfor.





  For #4:
  Den røde laserplet skal flyttes til højre for at overlappe.
  Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.




  For #5:
  Den røde laserprik skal flyttes til venstre for at overlappe.
  Den nederste venstre skrue skal drejes mod uret.
  Se venligst billedet nedenfor.





  For #6:
  Den røde laserprik skal først flyttes til højre, derefter op for at overlappe.
  Den øverste venstre skrue skal drejes med uret for at flytte prikken til venstre.
  Den nederste højre skrue skal drejes mod uret for at flytte prikken op.
  Se venligst billedet nedenfor.





  For #7:
  Den røde laserprik skal flyttes lige op for at overlappe.
  Den nederste højre skrue skal drejes mod uret for at flytte prikken op. Se venligst billedet nedenfor.





  For #8:
  Den røde laserprik skal flyttes til øverste venstre for at overlappe.
  Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.





• Efter justering af skruerne skal monteringen geninstalleres.

• Brug venligst link til at downloade filen og gravere/skære den på en 3mm klar akryl.


• Cirklen på værktøjet vil passe til indgangen på billedet nedenfor.

• Hvis din maskine ikke kan skære i hele arbejdsplatformens område, skal du lave et midlertidigt værktøj.
  Brug venligst et stykke gennemsigtig tape og fold det for at dække den klæbende del.
  Tegn to linjer som vist nedenfor.


• Skæringspunktet mellem linjerne på tapen vil være centrum af den cirkulære indgang.
  (Det anbefales at markere to mærker som vist ved de røde prikker nedenfor for at justere linjerne på tapen.)


• Når værktøjet er klar, skal du flytte laserhovedet til midterpositionen.



• Brug værktøjet til at kontrollere den lodrette justering.
  Juster cirklen eller mærket på værktøjet med indgangen, og kontroller positionen af den røde laserprik.

  Akryl
  Korrekt eksempel		Forkert eksempel

  Tape
  Korrekt - Centreret	Forkert - Ikke centreret

• Korrekt resultat >> Trin 11

• Dårligt resultat >> Trin 10.1

• Løsn disse 4 skruer let; fjern dem ikke eller løsn dem ikke for meget.

  • Efter at have løsnet skruerne kan du nu skubbe laserhovedet indad eller udad.
    • Skub udad:



    • Skub indad:



• Efter at have flyttet laserhovedet skal du spænde skruerne igen.



• Udfør venligst Kamerakalibrering i Beam Studio.
  (Dette kan udføres som et sidste trin efter gennemførelse af alle optiske banejusteringer.)


• Flyt laserhovedet til centerpositionen.



• Brug værktøjet til at kontrollere den horisontale justering.
  Juster cirklen eller mærket på værktøjet med indgangen, og kontroller positionen af den røde laserprik.

  Akryl
  Korrekt - Centreret		Acceptabel - Top	Dårlig - Bund

  Tape
  Korrekt - Centreret	Acceptabel - Top	Dårlig - Bund

• Godt eller acceptabelt resultat >> Trin 12

• Dårligt resultat >> Kontakt kundeservice
  • Mulig årsag: Laserstrålens vinkel afviger for meget og skal justeres opad eller udskiftes.

• Flyt laserhovedet til midten af arbejdsplatformen og placer et stykke papir under dysespidsen.
  Juster arbejdsplatformens højde, så afstanden mellem papiret og dysespidsen er cirka 5mm til 10mm.



• Kontroller, om du kan se en fokuseret rød laserprik eller rødt lys som vist på billedet nedenfor.


  Godt resultat - Centreret	Dårligt resultat - Ingen prik	Dårligt resultat - Ikke centreret

• Korrekt resultat >> Trin 13

• Dårligt resultat >> Trin 12.1

• Dette trin vil lære dig, hvordan du justerer skruerne på det tredje spejl for at korrigere den vertikale optiske bane fra det tredje spejl til arbejdsplatformen. Korriger den vertikale strålebane ved at justere skruerne på det tredje spejl.
  Der er tre skruer på det tredje spejl; ved at dreje dem med eller mod uret vil den vertikale strålebane ændres, hvilket betyder, at positionen af den lille plet på tapen vil ændre sig.


• Lær venligst, hvordan du løsner møtrikkerne korrekt.
  Brug en tang til at holde skruen, og brug derefter en dobbeltsidet skruenøgle til at dreje mod uret for at løsne møtrikken.


• Hvordan bestemmes laserplettens position?
  Hvis du ikke kan se den fokuserede plet, kan du observere det røde lys. Området med det stærkeste lys er laserplettens position.

  Eksempel

  Som vist på billedet indikerer det stærkere lys, at laserpletten skal være nederst til venstre.

  For at flytte laserpletten til midten skal den flyttes op og til højre, så vi anbefaler at dreje den øverste højre skrue med uret.

  Demonstration

• Efter justering af skruerne skal du venligst spænde møtrikken ved at dreje den med uret.


• Justering fuldført, ingen problemer >> Trin 13

• Uanset hvordan du justerer, vises laserpunktet ikke eller kan ikke centreres >>
  • Brug linket til avanceret justering.
    >> Avanceret justering af optisk bane
  • Efter avanceret justering, vend tilbage til Trin 12.1 for at prøve at justere det røde punkt.

• Flyt laserhovedet til nederste højre hjørne af arbejdsplatformen, og placer et stykke papir under spidsen af dysen.
  Juster arbejdsplatformens højde, så afstanden mellem papiret og dysespidsen er cirka 5mm til 10mm.



• Kontroller, om du kan se en fokuseret rød laserprik eller rødt lys som vist på billedet nedenfor.


  Godt resultat - Centreret	Dårligt resultat - Ingen prik	Dårligt resultat - Ikke centreret

• Korrekt resultat >> Trin 14

• Dårligt resultat >> Trin 13.1

• Dette trin vil lære dig, hvordan du justerer skruerne på det tredje spejl for at korrigere den vertikale optiske bane fra det tredje spejl til arbejdsplatformen. Korriger den vertikale strålebane ved at justere skruerne på det tredje spejl.
  Der er tre skruer på det tredje spejl; ved at dreje dem med eller mod uret vil den vertikale strålebane ændres, hvilket betyder, at positionen af den lille plet på tapen vil ændre sig.


• Lær venligst, hvordan du løsner møtrikkerne korrekt.
  Brug en tang til at holde skruen, og brug derefter en dobbeltsidet skruenøgle til at dreje mod uret for at løsne møtrikken.


• Hvordan bestemmes laserplettens position?
  Hvis du ikke kan se den fokuserede plet, kan du observere det røde lys. Området med det stærkeste lys er laserplettens position.

  Eksempel

  Som vist på billedet indikerer det stærkere lys, at laserpletten skal være nederst til venstre.

  For at flytte laserpletten til midten skal den flyttes op og til højre, så vi anbefaler at dreje den øverste højre skrue med uret.

  Demonstration

• Efter justering af skruerne skal du venligst spænde møtrikken ved at dreje den med uret.



• Justering fuldført, ingen problemer >> Trin 14

• Uanset hvordan du justerer, vises laserpunktet ikke eller kan ikke centreres >>
  • Vend tilbage til Trin 12.1 og sørg for, at laserpunktet er præcis i midten af arbejdsplatformen.
  • Efter justering, spring direkte til Trin 14.

• Placer et stykke enkeltlags tape på spidsen af dysen, flyt laserhovedet til midten af arbejdsplatformen, luk dækslet, og affyr én puls.




• Demonstration

• Fjern tapen og kontroller, om laserpunktet er rundt.
  • Godt eksempel - Centreret og rundt:
  •

  • Acceptabelt eksempel - Rund men lidt forskudt fra centrum:

  • Dårligt eksempel - Ikke rund:




• Godt eller acceptabelt resultat >> Trin 15

• Dårligt resultat >> Trin 14.1

• Ingen brændmærker overhovedet >> Avanceret justering af optisk bane
  • Efter avanceret justering, vend tilbage til Trin 14 for at kontrollere laserpunktet igen.

• Bestem placeringen af det lodrette punkt og find de tilsvarende skruer og retninger til justering. Først skal du forstå hele området, som punktet kan bevæge sig inden for.
  Dette område er faktisk identisk med dysespidsens areal. Fordybningen på tapen repræsenterer dette område.

• Find derefter det nummer, der svarer til din lodrette punktposition.
• Diagram:
• Brug derefter en tang til at holde skruen fast, og brug en dobbelt skruenøgle til at dreje møtrikken mod uret for at løsne den.
  Brug en tang til at holde skruen, og brug derefter en dobbeltsidet skruenøgle til at dreje mod uret for at løsne møtrikken.



• Efter justering af skruerne skal du påføre nyt tape og udføre impulser igen for at kontrollere punktets position.




• Demonstration:



• Hvis du finder denne metode vanskelig, kan du bruge den røde prik til at få en generel idé om den faktiske CO2 optiske banes position og derefter udføre impulser.



• Efter justering af skruerne skal du venligst spænde møtrikken ved at dreje den med uret.


Trinoversigt - Nederste højre

• Placer et stykke enkeltlags tape på spidsen af dysen, flyt laserhovedet til nederste højre hjørne af arbejdsplatformen, luk låget og affyr én impuls.



• Demonstration

• Fjern tapen og kontroller, om laserpunktet er rundt.
  • Godt eksempel - Centreret og rundt:
  •

  • Acceptabelt eksempel - Rund men lidt forskudt fra centrum:

  • Dårligt eksempel - Ikke rund:




• Godt eller acceptabelt resultat >> Justering fuldført! (Hvis dit laserhoved blev justeret i Trin 10.1, skal du sørge for at udføre Kamerakalibrering.)

• Dårligt resultat >> Trin 15.1

• Ingen brændmærker overhovedet >> Avanceret justering af optisk bane
  • Efter avanceret justering, vend tilbage til Trin 14 for at kontrollere laserpunktet igen.

• Bestem placeringen af det lodrette punkt og find de tilsvarende skruer og retninger til justering. Først skal du forstå hele området, som punktet kan bevæge sig inden for.
  Dette område er faktisk identisk med dysespidsens areal. Fordybningen på tapen repræsenterer dette område.

• Find derefter det nummer, der ligner din lodrette punktposition.
• Diagram:
• Brug derefter en tang til at holde skruen fast, og brug en dobbelt skruenøgle til at dreje møtrikken mod uret for at løsne den.
  Brug en tang til at holde skruen, og brug derefter en dobbeltsidet skruenøgle til at dreje mod uret for at løsne møtrikken.



• Efter justering af skruerne skal du påføre nyt tape og udføre impulser igen for at kontrollere punktets position.




• Demonstration:



• Hvis du finder denne metode vanskelig, kan du bruge den røde prik til at få en generel idé om den faktiske CO2 optiske banes position og derefter udføre impulser.



• Efter justering af skruerne skal du venligst spænde møtrikken ved at dreje den med uret.


• Kontrollér centerpunktet igen Trin 14 Hvis centeret og nederste højre ikke kan centreres samtidigt >>

• Indsaml tape med brændmærker (Trin 16) Indsaml venligst brændmærkerne på følgende positioner.

• Placer et dobbeltlags tape på den røde laserpointer, sørg for at det er i en 90-graders vinkel til strålen, og affyr 3 impulser.
  Klæb resultaterne på et stykke papir og markér positionen.




• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker fra det 1. til det 2. spejl. Placer et dobbeltlags tape på det 2. spejl, sørg for at det er i en 90-graders vinkel til strålen, affyr 2 impulser i øverste venstre hjørne og yderligere 2 impulser i nederste venstre hjørne.



• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker ved indgangen fra det 2. til det 3. spejl. Placer et dobbeltlags tape på det 3. spejl, sørg for at det er i en 90-graders vinkel til strålen, affyr 2 impulser midt til venstre og yderligere 2 impulser midt til højre.



• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker ved dysetippen i midten. Placer et stykke enkeltlags tape på dysens spids, flyt laserhovedet til midten af arbejdsplatformen, og affyr én impuls.




• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker ved dysetippen i nederste højre hjørne. Placer et stykke enkeltlags tape på dysens spids, flyt laserhovedet til nederste højre hjørne af arbejdsplatformen, og affyr én impuls.




• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker ved indgangen til det 3. spejl fra øverste venstre til øverste højre. Placer et dobbeltlags tape på det 3. spejl, sørg for at det er i en 90-graders vinkel til strålen, affyr 2 impulser på øverste venstre side og yderligere 2 impulser på øverste højre side.




• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Indsaml mærker ved indgangen til det 3. spejl fra nederste venstre til nederste højre. Placer dobbeltlags tape på det 3. spejl, og sørg for at det er i en 90-graders vinkel i forhold til strålen, affyr 2 impulser på nederste venstre side og yderligere 2 impulser på nederste højre side.




• Notér spejlpositionerne og impulsantallet (som vist nedenfor)


• Tag til sidst et nærbillede af punktet på dysetippen.
