4-2 Panel

FLUX Support Team
  • Opdateret

Panelfunktionstest

Anbefalet frekvens

En gang om måneden




Forberedelse

Ingen




Vedligeholdelsestrin

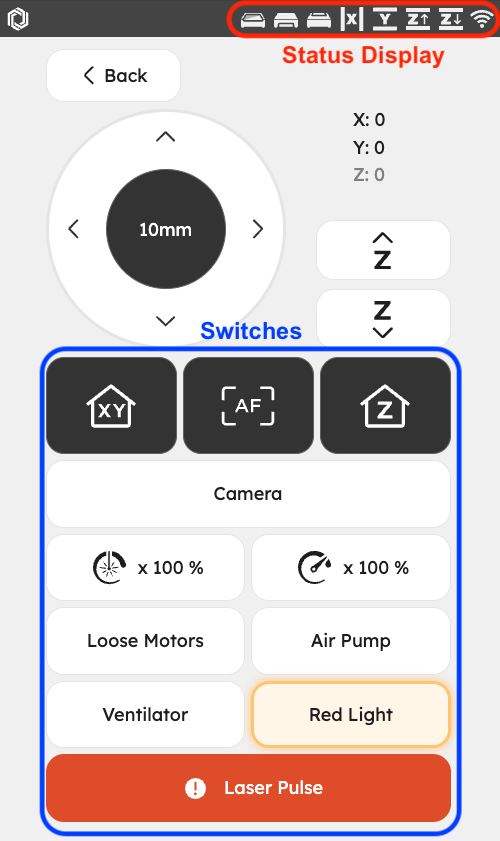

Efter vellykket hjemkørsel skal du kontrollere statusvisninger og kontakter undtagen "Laserpuls". Kriterierne er som følger:

Panel Maintain Page.png

Statusvisning Testmetode Ikon
Dørdæksel Åbn og luk dørdækslet

door cover open.006.jpeg Åbnet

door cover close.005.jpeg Lukket
Skuffe Åbn og luk skuffen

drawer open.004.jpeg Åbnet

drawer close.003.jpeg Lukket
Bagdæksel Åbn og luk bagdækslet

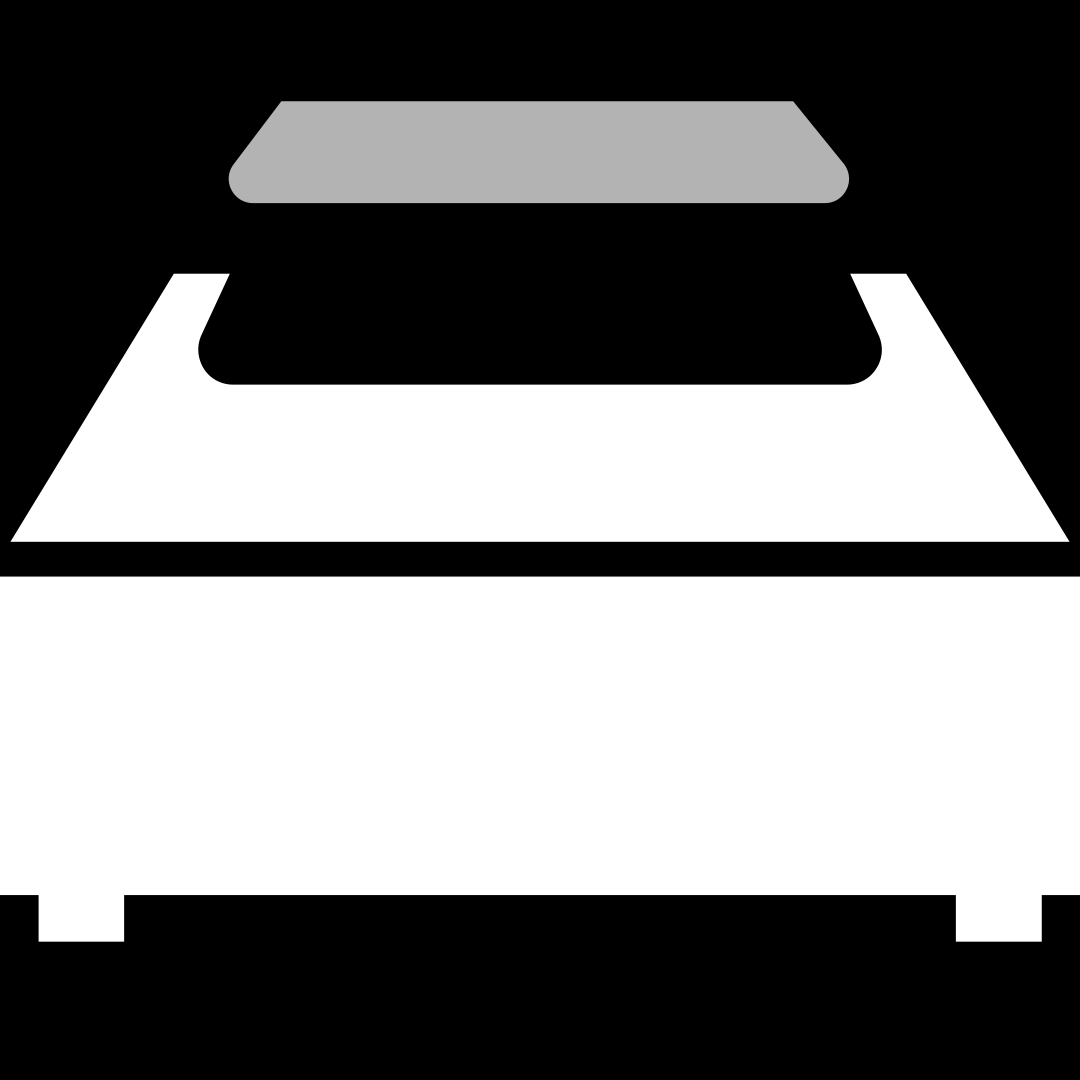

back cover open.002.jpeg Åbnet

back cover close.001.jpeg Lukket
X-akse
Grænseafbryder 		Efter at have trykket på "Motorer" for at frigøre motorerne, flyt laserhovedet helt til venstre på maskinen, indtil du hører et klik. (Aktivér kontakten)

X_end_close.svg Aktiveret

X_end_open.svg Ikke aktiveret
Y-akse
Grænseafbryder 		Efter at have trykket på "Motorer" for at frigøre motorerne, flyt laserhovedet til bagsiden af maskinen, indtil du hører et klik. (Aktivér kontakten)

Y_end_close.svg Aktiveret

Y_end_open.svg Ikke aktiveret
Z-akse top
Grænseafbryder 		Tryk manuelt på den øverste grænseafbryder i nederste højre hjørne, indtil du hører et klik. (Aktivér kontakten)

Z_top_end_close.svg Aktiveret

Z_top_end_open.svg Ikke aktiveret
Z-akse bund
Grænseafbryder 		Tryk manuelt på den nederste grænseafbryder i nederste højre hjørne, indtil du hører et klik. (Aktivér kontakten)

Z_bottom_end_close.svg Aktiveret

Z_bottom_end_open.svg Ikke aktiveret



Kontakter:

  • Homing Ikon.png Nulpunktskørsel: Kontrollér, om laserhovedet korrekt kan returnere til nulpunktet.
  • Autofocus Ikon.png Autofokus: Kontrollér, om autofokusfunktionen fungerer korrekt.
  • Z-Axis Homing Ikon.png Z-akse nulpunktskørsel: Kontrollér, om arbejdsplatformen korrekt kan sænkes til bunden.
  • Kamera: Kontrollér, om kamerabilledet vises på skærmen, og flyt laserhovedet for at observere, om skærmen opdateres, når kameraet bevæger sig. (Kamerabilledet opdateres hvert 3. sekund.)
  • Motorer: Kontrollér, om laserhovedet kan bevæge sig jævnt langs X-aksens lineære skinne og Y-aksens føringsstænger.
  • Luftpumpe: Som vist på billedet nedenfor skal du bruge et stykke papir til at kontrollere, om der blæser luft ud fra laserdysen.
  • Udsugningsventilator: Efter at have aktiveret den vil du høre en accelererende rotationslyd, der ligner et fly under start.
  • Rødt lys: Hjælper med at justere den optiske bane og bekræfte arbejdsområdet for jobbet.

Hvis du opdager uregelmæssigheder, se [Fejlfindingskapitlet] for løsninger.





Skærmrengøring



Anbefalet frekvens

Hver anden uge




Vedligeholdelsestrin

Hvis skærmen er snavset, spray en lille mængde alkohol på en rengøringsklud og tør forsigtigt skærmen af.





Forberedelse

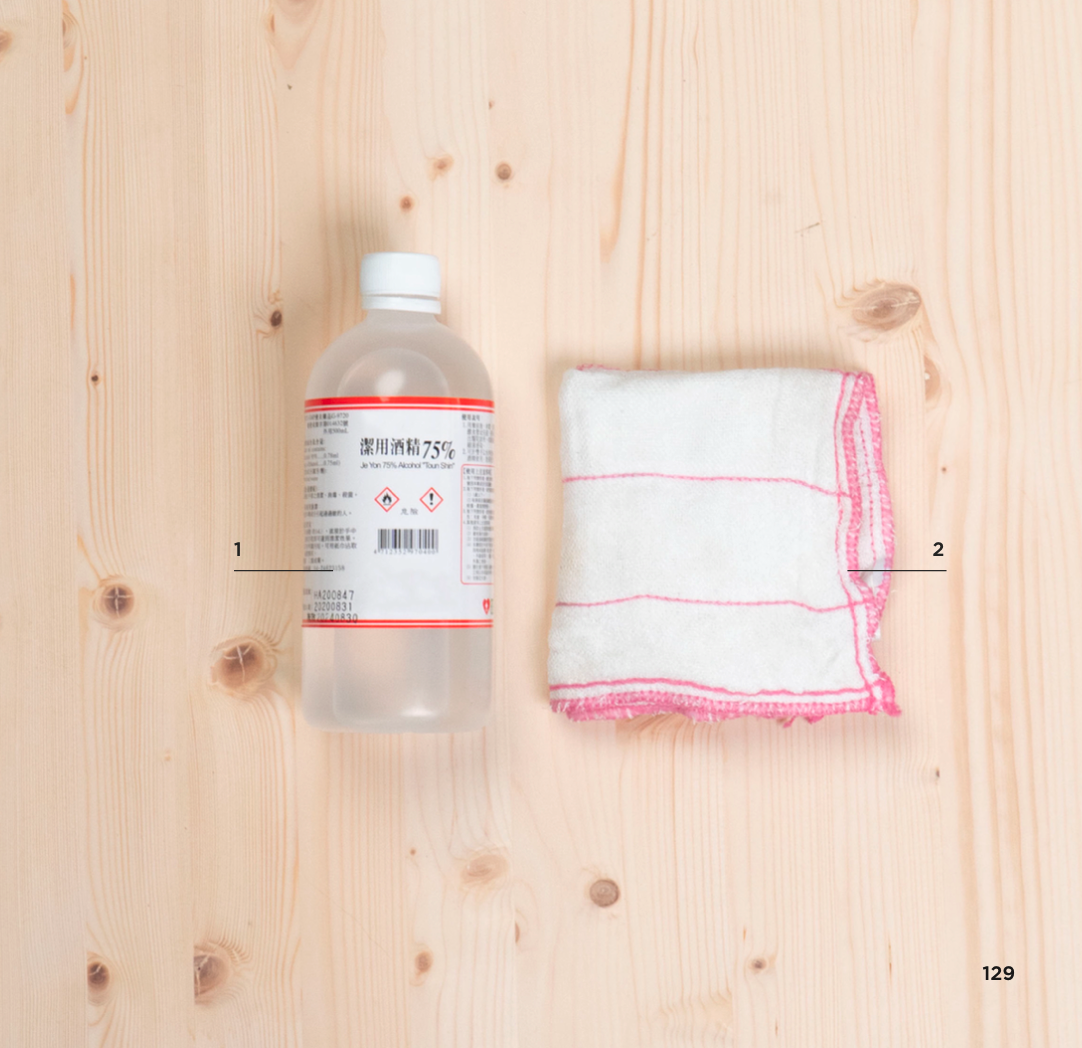

Brugerleverede artikler: 75%~99% alkohol, rengøringsklud


Air Pump Paper Test.png
