Beskrivelse
Denne vejledning forklarer, hvordan du konfigurerer LightBurn til FLUX HEXA RF, tilslutter det indbyggede USB-kamera, kalibrerer kameralinsen med LightBurn AprilTags-mønsteret og justerer kameraforhåndsvisningen med maskinens arbejdsområde.
Proceduren og værdierne nedenfor er verificeret med LightBurn Pro 2.1.03. Menunavne kan variere lidt i andre LightBurn-versioner.
Vigtigt: Fuldfør enhedsopsætningen før kamerakalibrering. Hold kalibreringsmønsteret fladt, sørg for at alle AprilTags er fuldt synlige, og brug den IP-adresse, der vises på din egen HEXA RF. IP-adressen 192.168.1.247 vist i denne vejledning er kun et eksempel fra testmaskinen.
|
Trin 1
Forbered maskinen, computeren og materialerne
Før du åbner kalibreringsguiden, skal du forberede følgende:
- En computer med LightBurn installeret.
- En netværksforbindelse til HEXA RF og en USB-forbindelse til HEXA RF-kameraet.
- Et udskrevet LightBurn AprilTags-linsekalibreringsmønster. Udskriv det i 100% skala uden tilpasning eller skalering.
(Du vil blive guidet til at udskrive AprilTags-linsekalibreringsmønsteret i trinene.) - Fire flade, lyse 3 mm træplader til justering af arbejdsområdet.
- Firmwareversionen af HEXA RF er v6.5.0 eller nyere.
Trin 2
Opret en ny HEXA RF-enhed i LightBurn

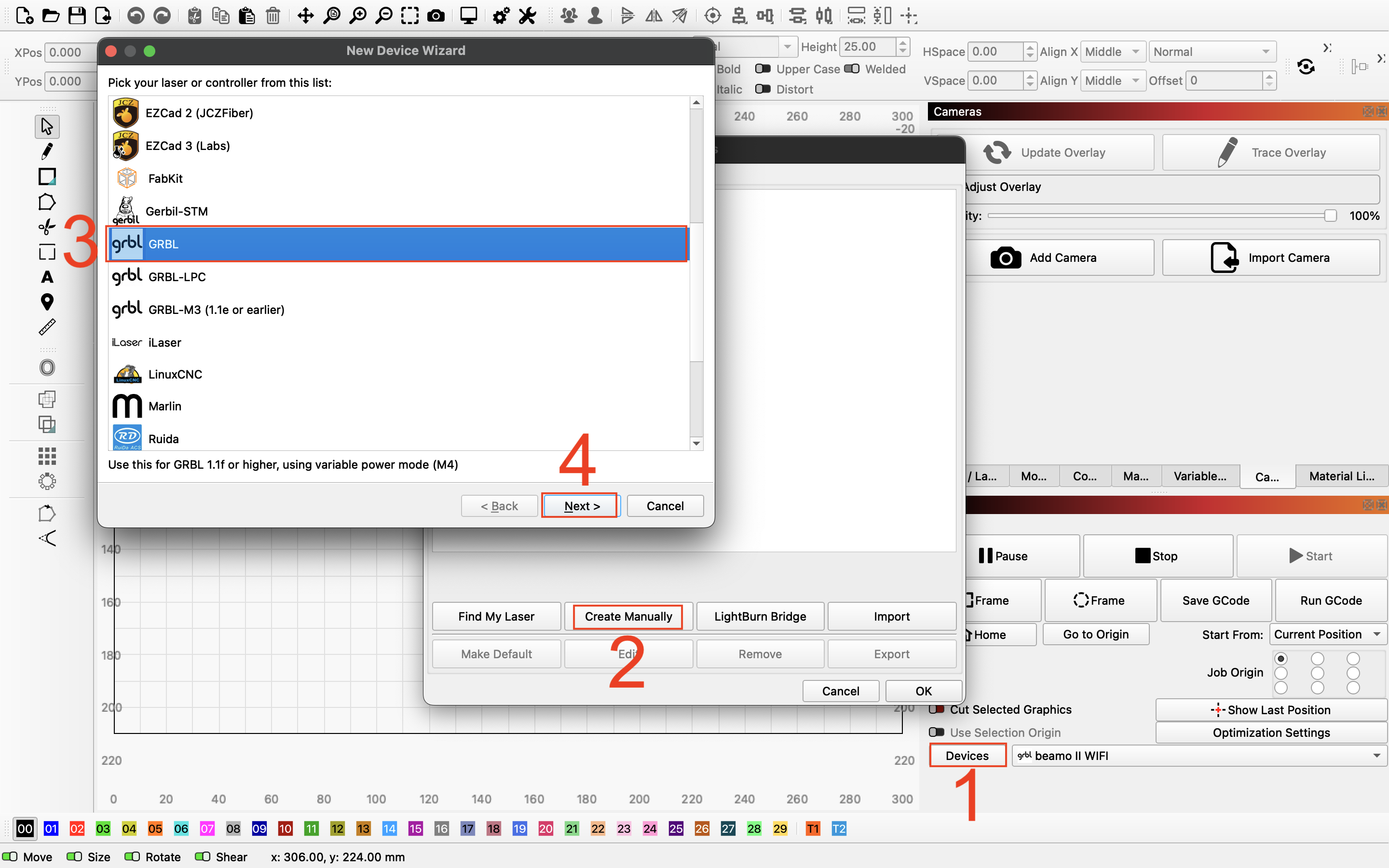

Åbn LightBurn. I panelet Laser skal du klikke på Enheder, og derefter vælge muligheden for at oprette en enhed manuelt. Når guiden Ny enhed spørger efter controlleren, skal du vælge GRBL og klik på Næste.
Trin 3
Vælg netværksforbindelsesmetode

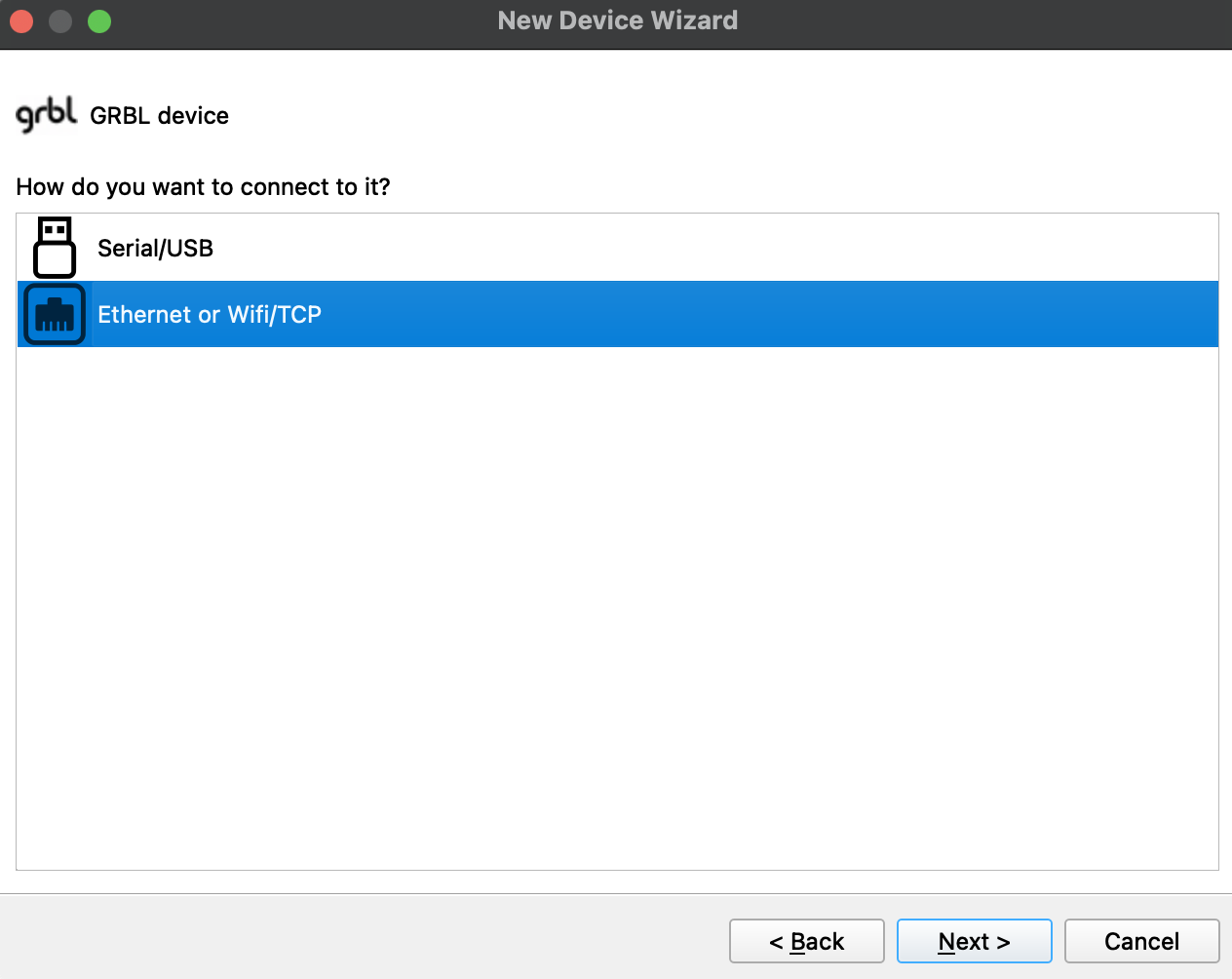

For GRBL-forbindelsesmetoden skal du vælge Ethernet eller Wifi/TCP. Klik på Næste.
Bekræft, at computeren og HEXA RF er på samme netværk, før du fortsætter.
Trin 4
Indtast HEXA RF IP-adresse

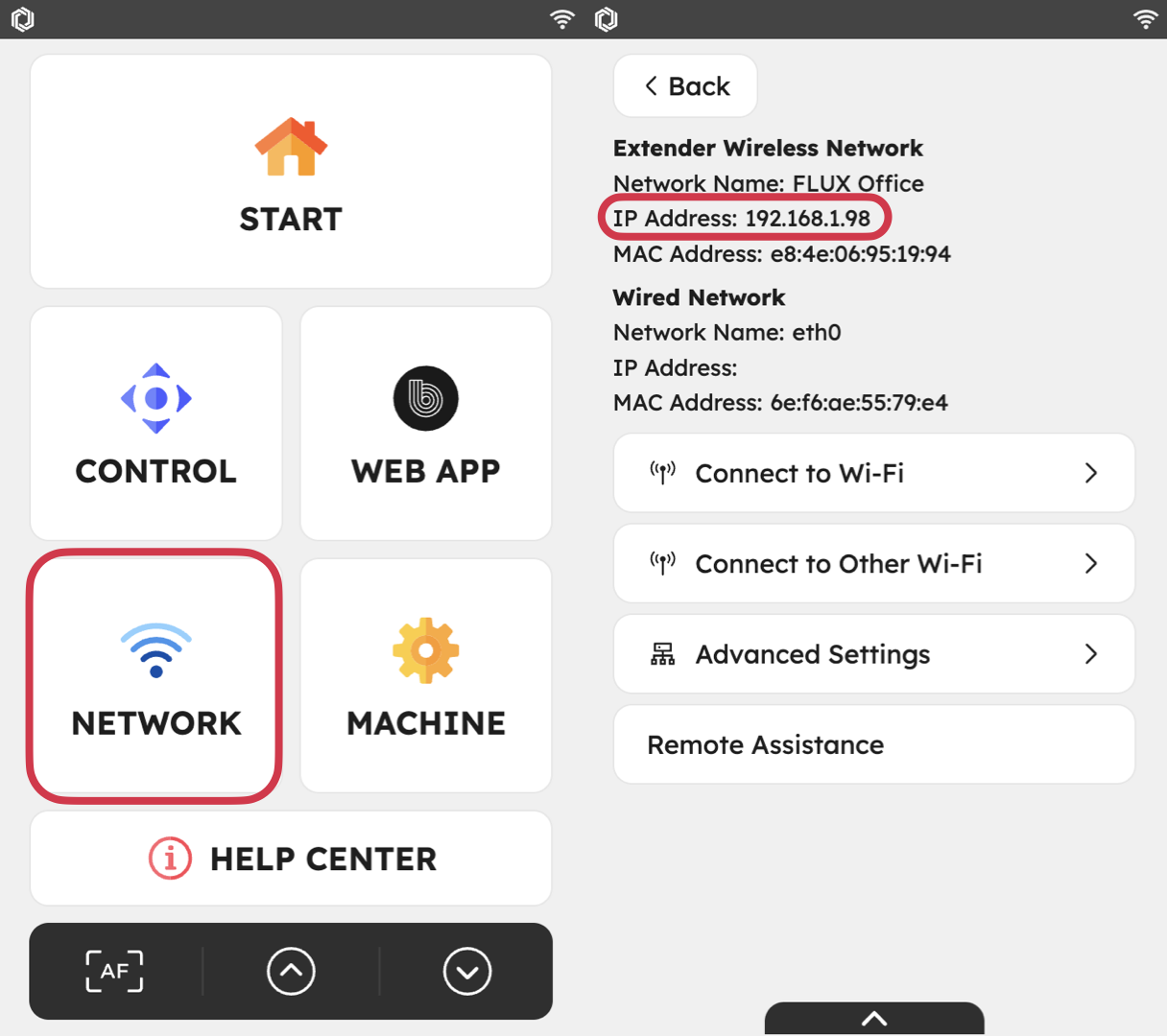

Find din HEXA\'s IP-adresse på touchskærmen.
(Hvis din maskine ikke har oprettet en WIFI-forbindelse, henvises til denne article for opsætning af forbindelse.)

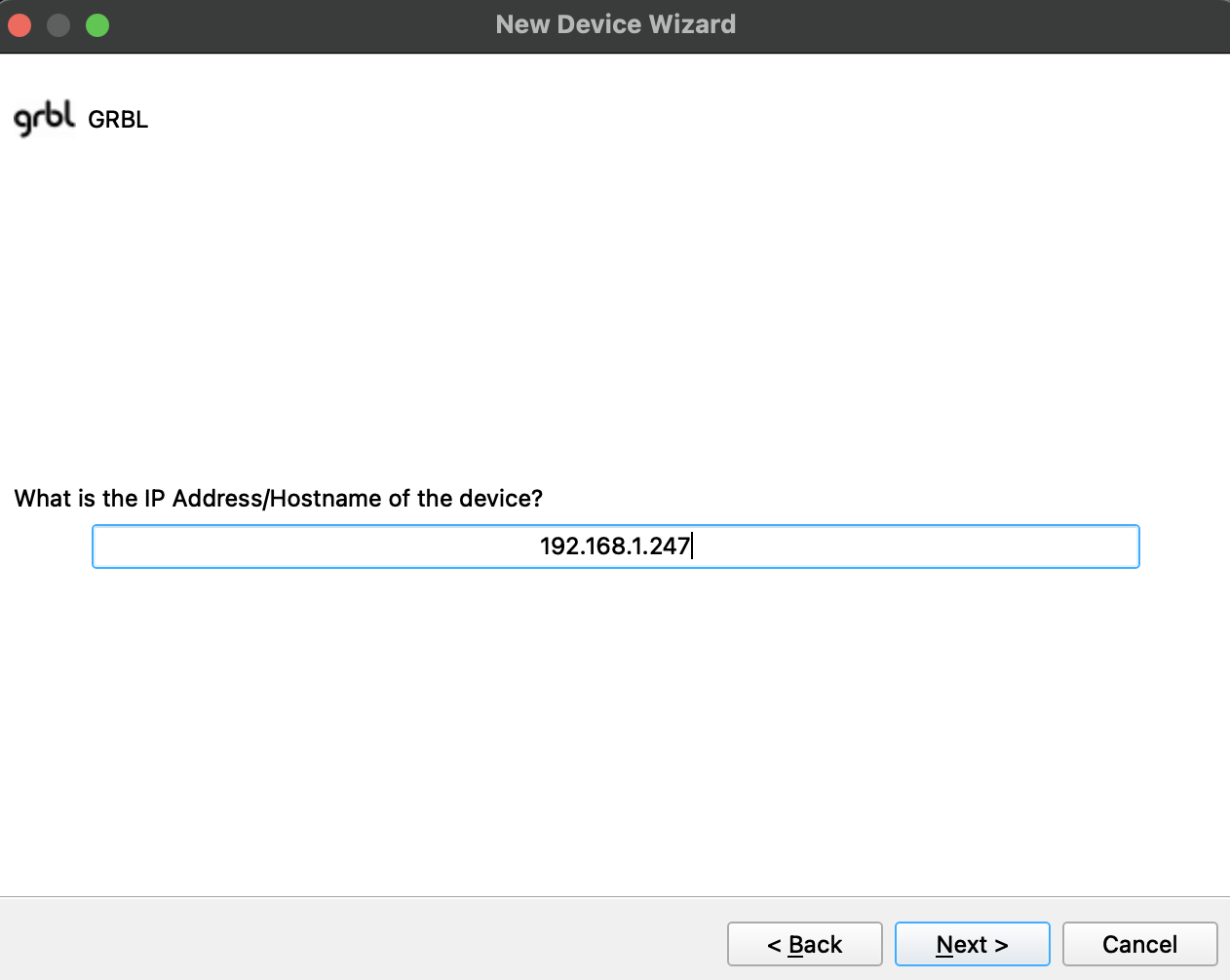

Indtast den aktuelle IP-adresse for din HEXA RF, og klik derefter på Næste. Find maskinens IP-adresse på HEXA RF's netværksinformationsskærm.
Testmaskinen brugte 192.168.1.247. Dette er kun et eksempel; indtast den adresse, der er tildelt din egen maskine.
Trin 5
Indstil enhedsnavnet og arbejdsområdets størrelse

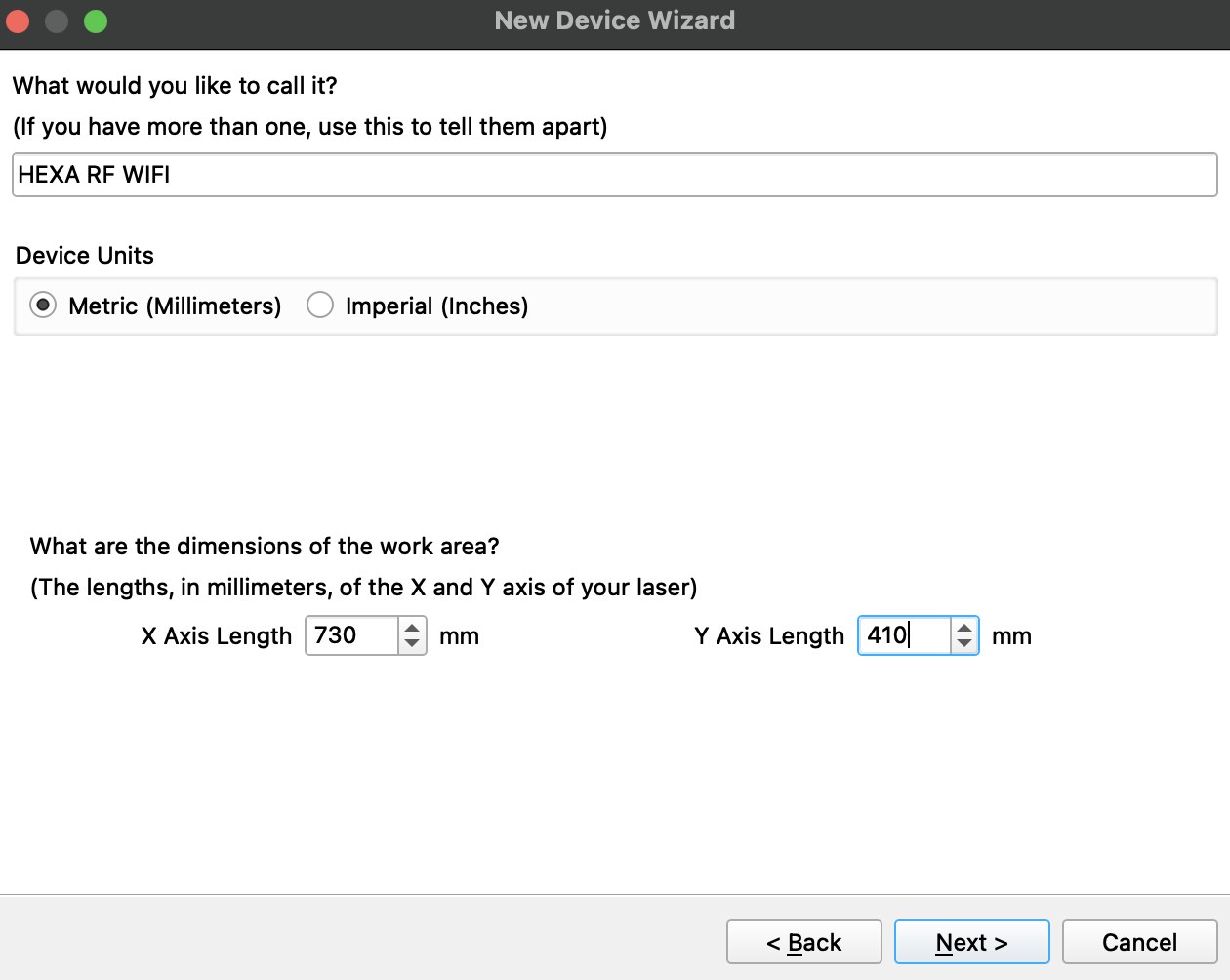

Indtast et genkendeligt enhedsnavn, såsom HEXA RF Wifi. Vælg Millimeter og indstil arbejdsområdet til:
- X-akse længde: 730 mm
- Y-akse længde: 410 mm
Klik på Næste.
Trin 6
Indstil maskinens nulpunkt og afslut enhedsopsætningen

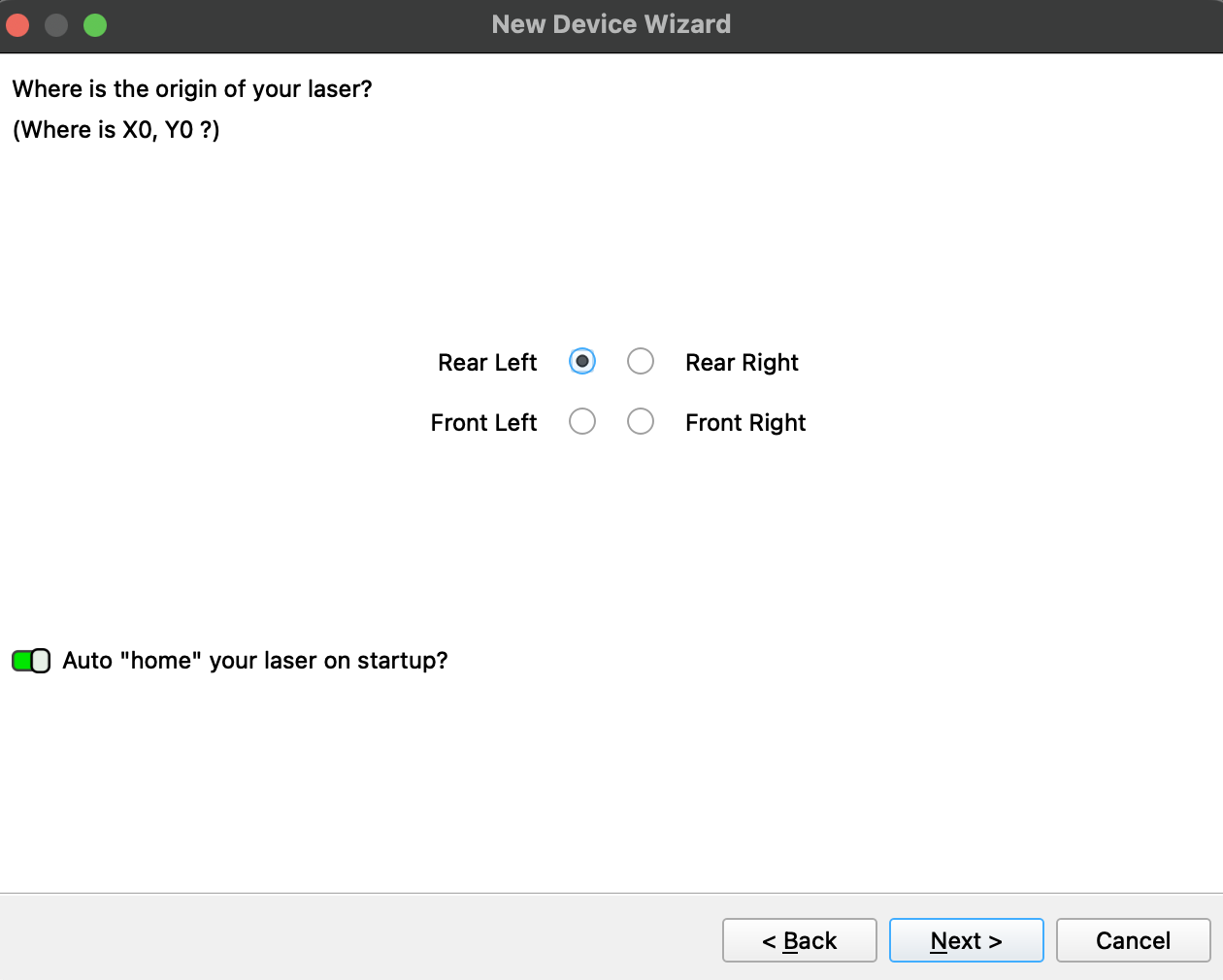

Vælg det bagerste venstre hjørne som maskinens nulpunkt. Gennemgå oversigten og bekræft følgende værdier:
- Controller: GRBL
- Forbindelse: Ethernet eller Wifi/TCP
- Arbejdsområde: 730 x 410 mm
- Nulpunkt: bagerste venstre
- IP-adresse: den aktuelle IP-adresse for din HEXA RF

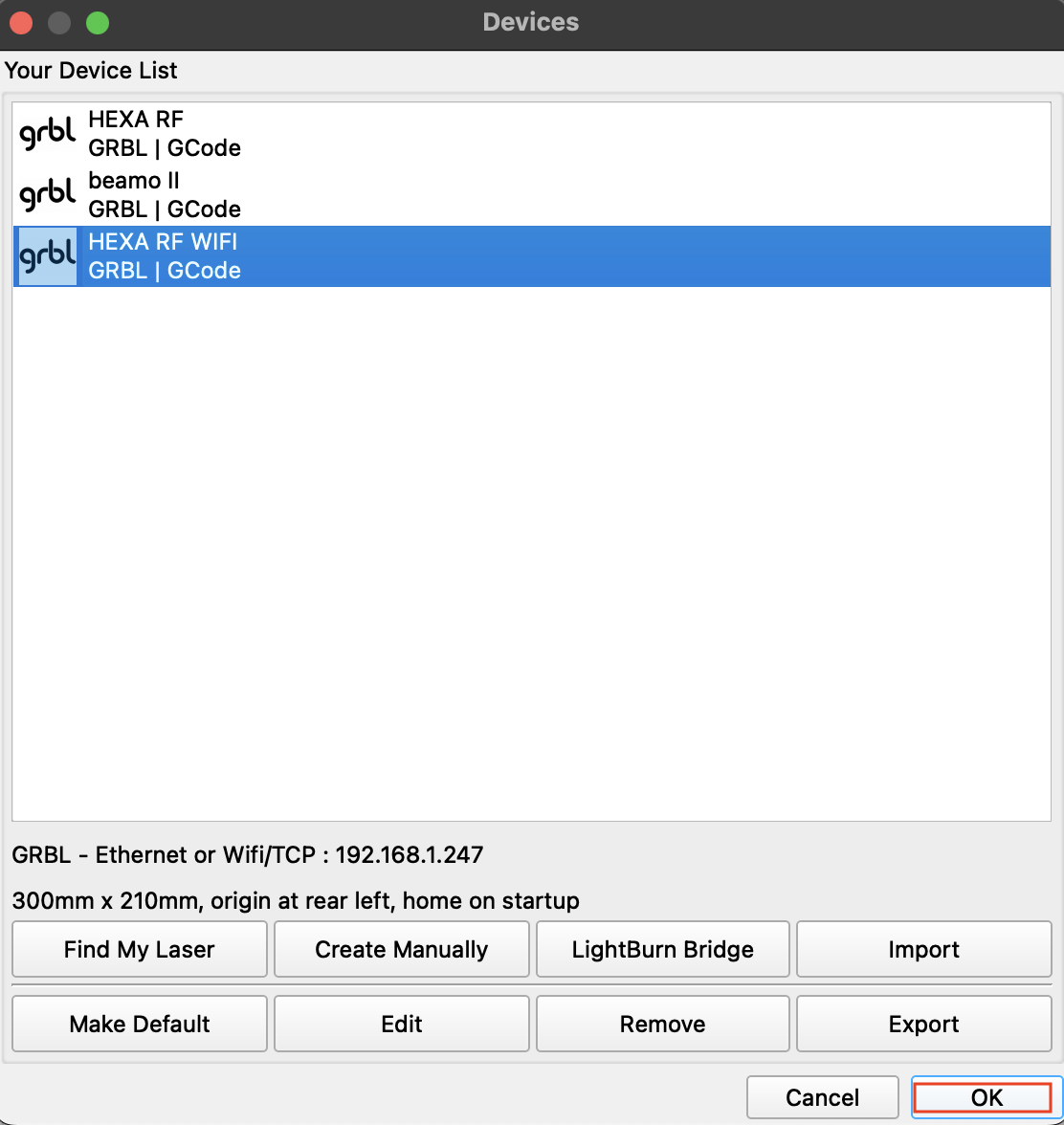

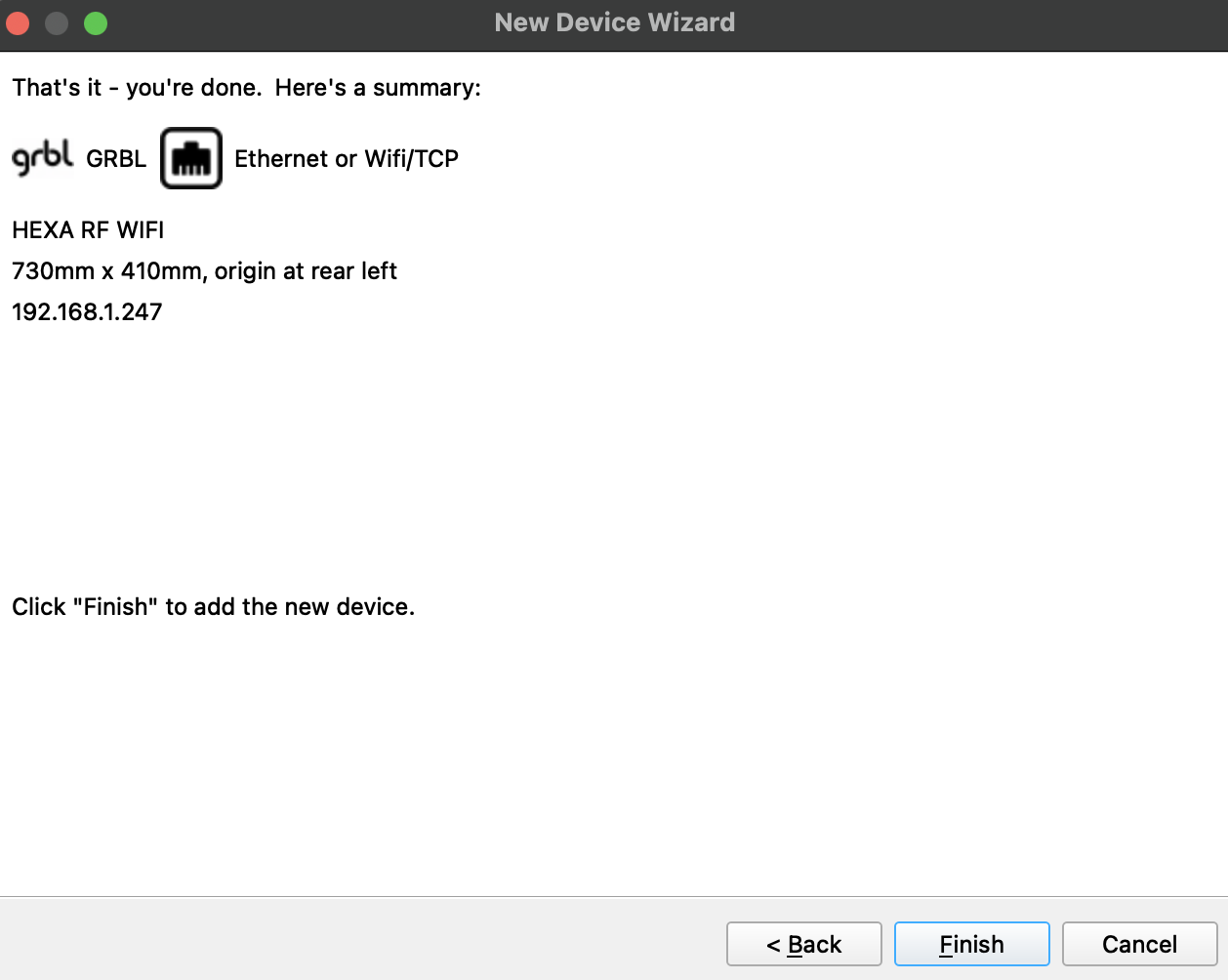

Klik på Afslut. Åbn Enhedsindstillinger igen for at bekræfte, at værdierne blev gemt korrekt.
Trin 7
Bekræft maskinforbindelsen og koordinattilstanden

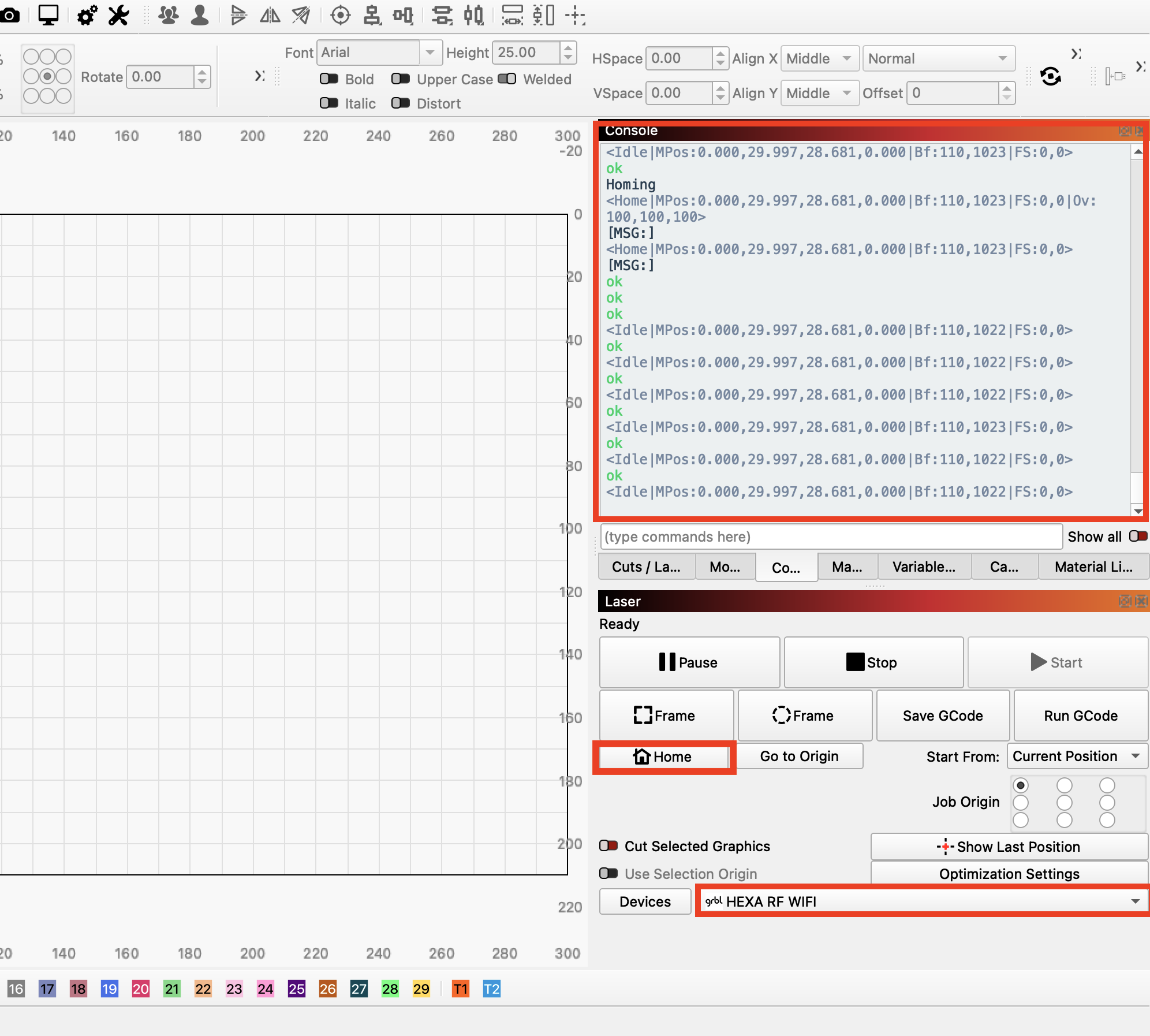

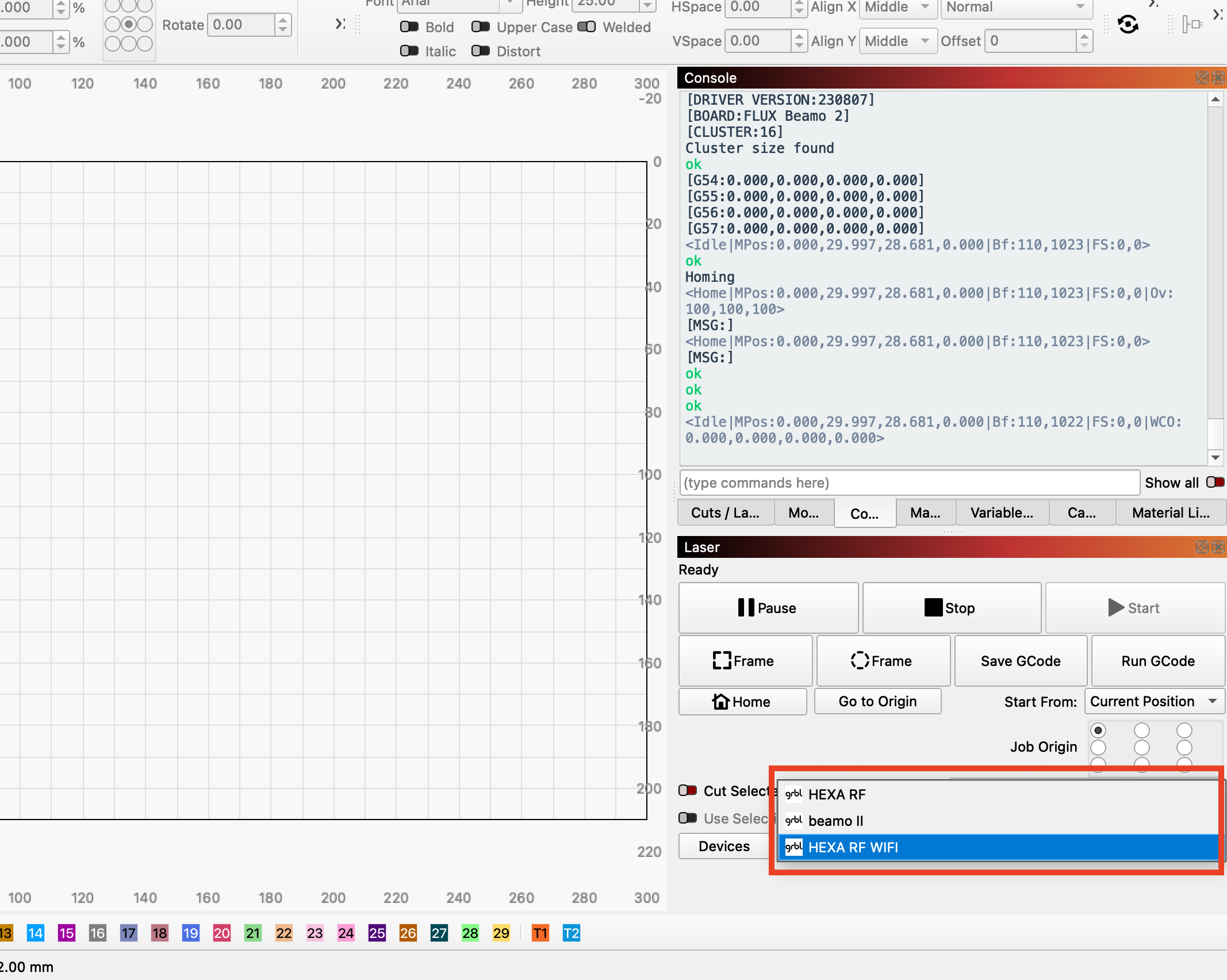

Vælg den nye HEXA RF-enhed i Laser-panelet. Åbn Flyt panelet og klik på Hjem for at bekræfte, at LightBurn kan kommunikere med maskinen.

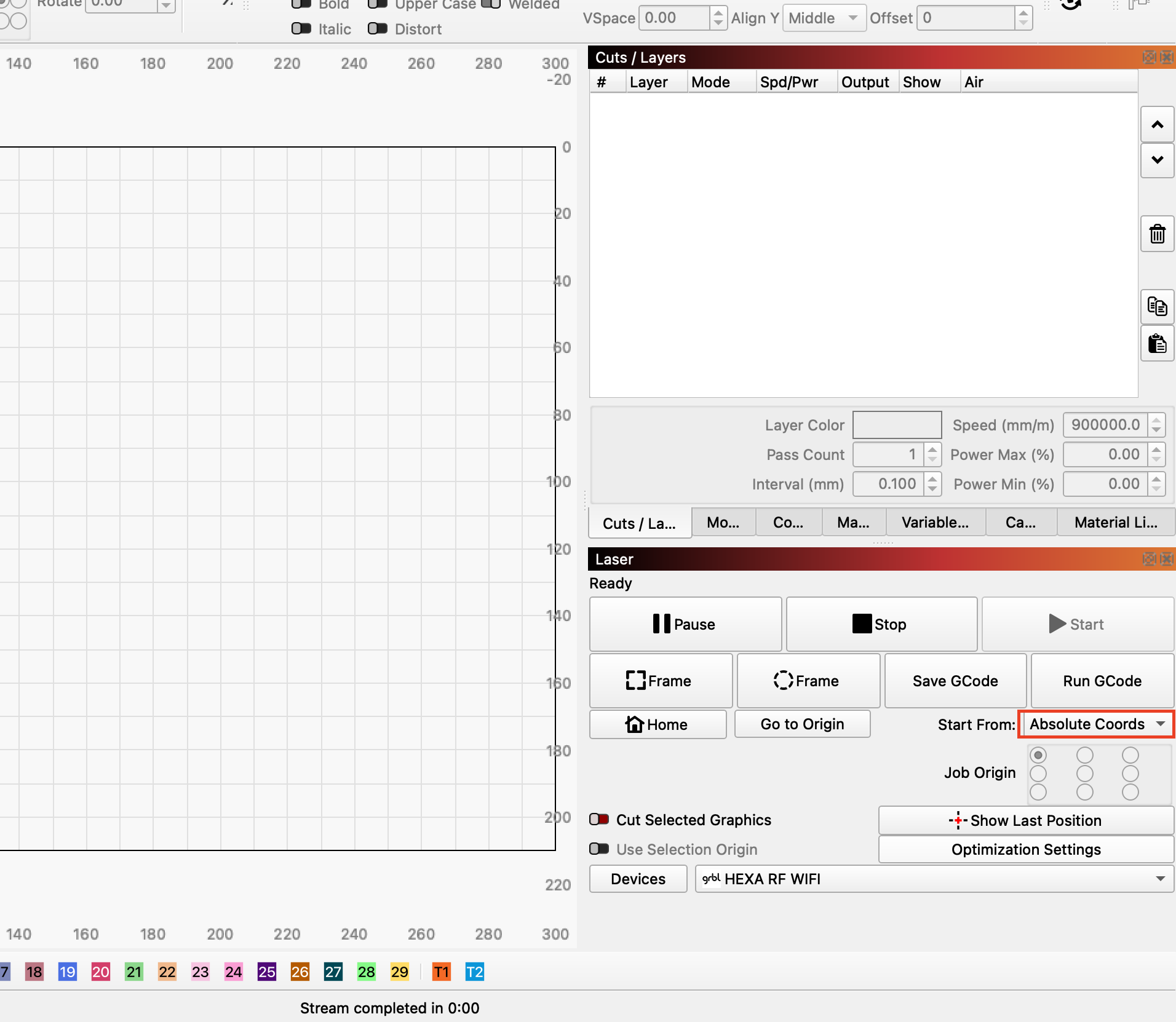

I LightBurns hovedvindue skal du indstille Start fra to Absolutte koordinater.
Før kamerakalibrering skal maskinen køres til hjemposition, og Z-aksen skal flyttes til dens hjem-/nulposition.
Trin 8
Åbn kameraopsætningsguiden

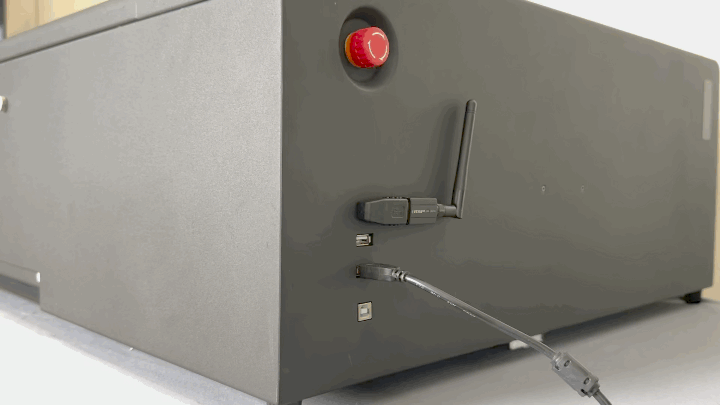

Tilslut HEXA RF til computeren med USB-A til USB-B-kabel.
(USB-B-siden er til maskinen, og USB-A-siden er til computeren.)

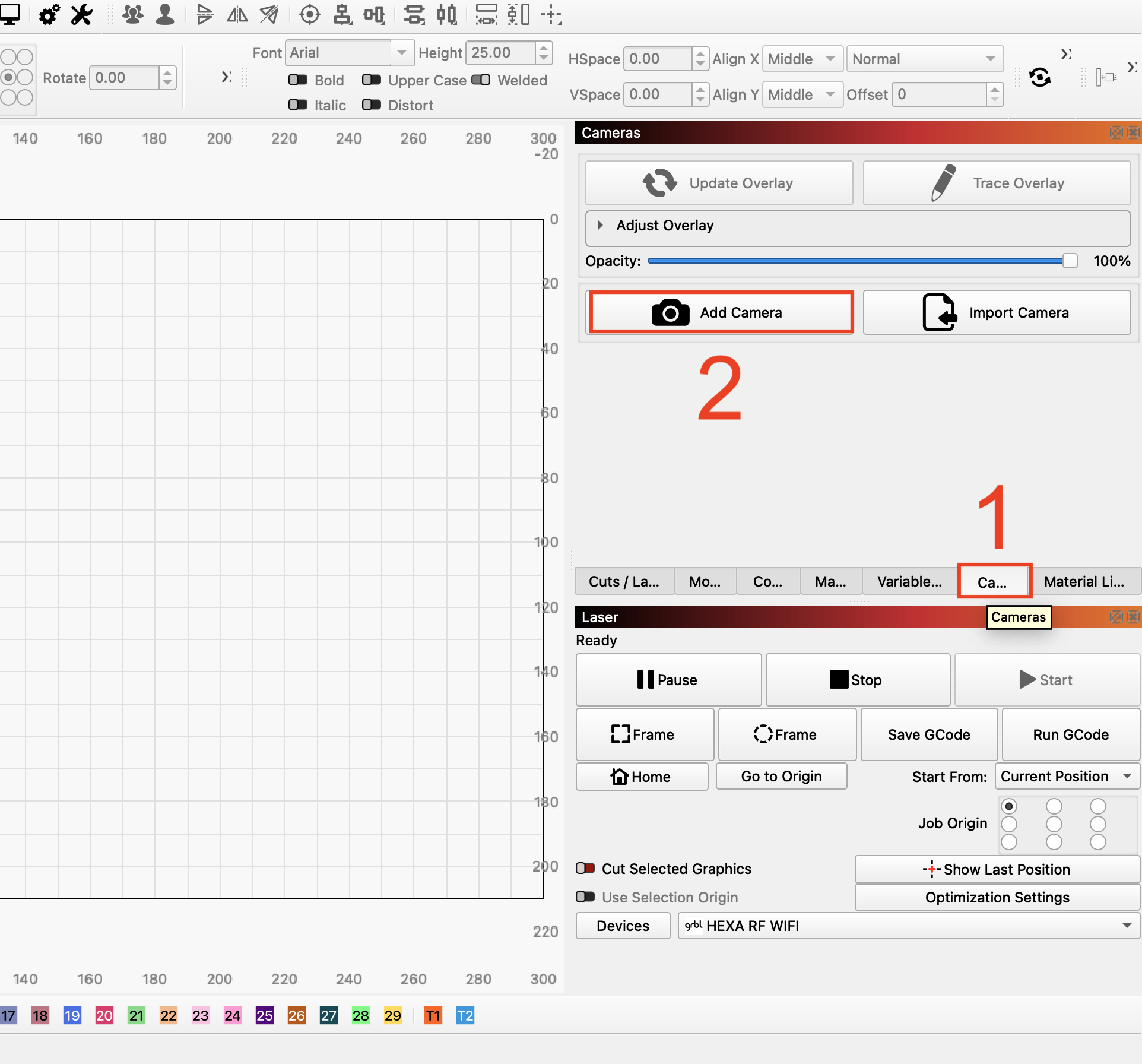

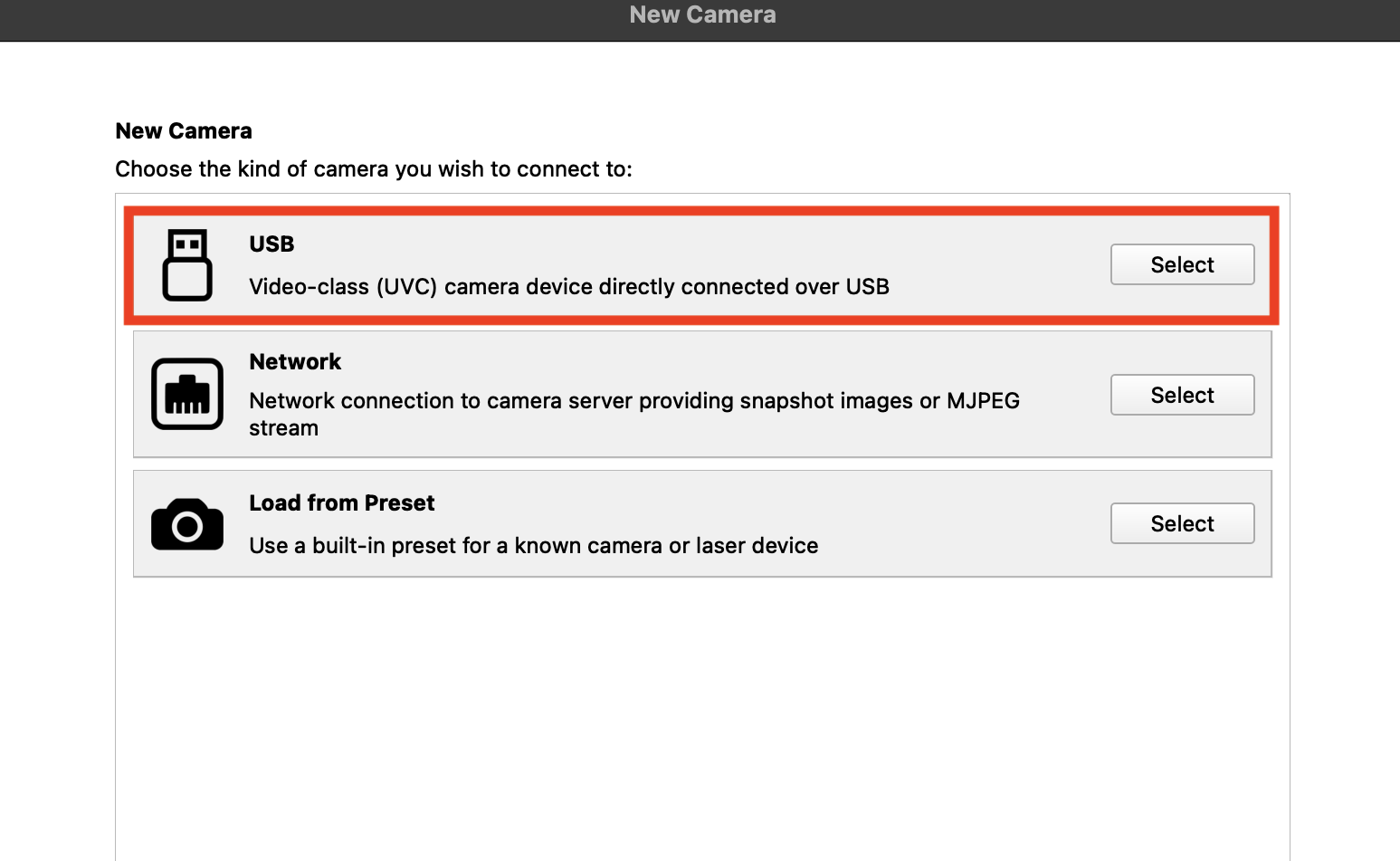

I Kamera panelet i højre side af LightBurn skal du klikke på Tilføj kamera. Vælg USB som forbindelsesmetode.

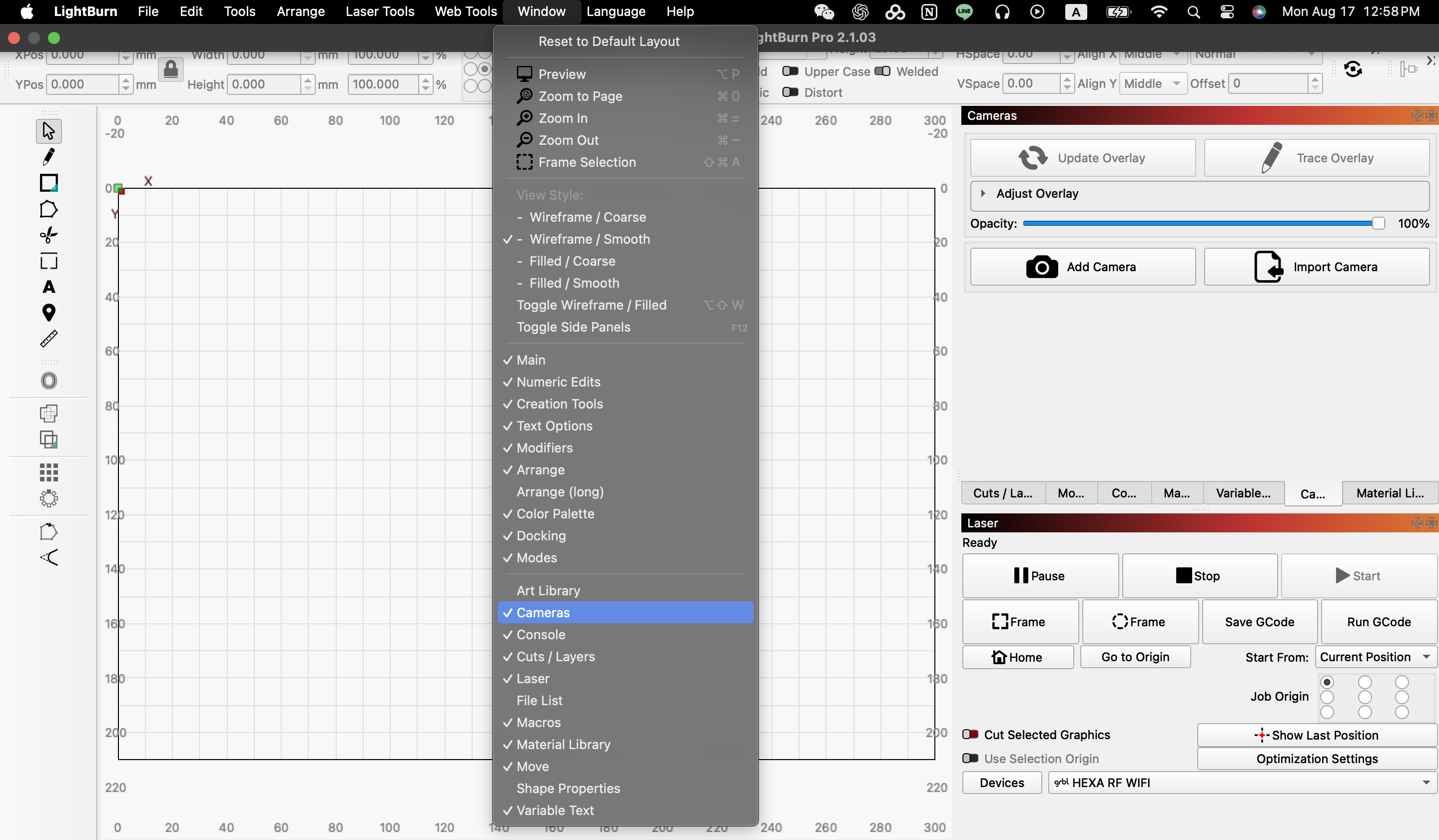

Hvis du ikke kan finde fanen "Kameraer" i højre side, skal du aktivere den i "Vindue"-opsætningen.
Trin 9
Vælg HEXA RF USB-kameraet

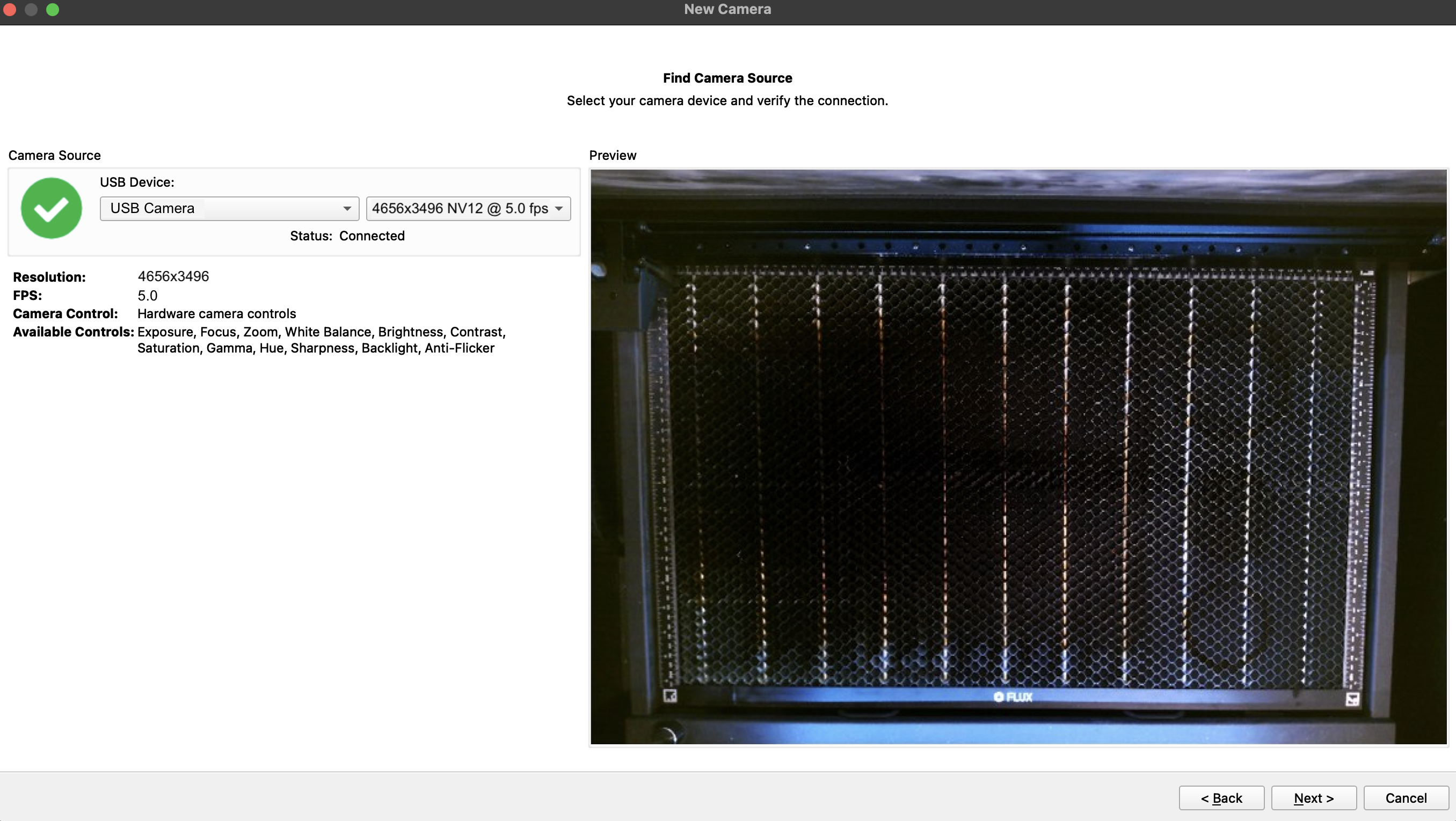

Vælg USB-kamera som kamerakilde. Vælg følgende videotilstand, når den er tilgængelig:
- Opløsning: 4656 x 3496
- Format: NV12
- Billedhastighed: 5.0 fps
Bekræft, at forhåndsvisningen viser hele HEXA RF-arbejdsområdet, og at billedet er stabilt. LightBurn kan tilbyde kontrolmuligheder for eksponering, fokus, hvidbalance, kontrast, farvetone og baggrundsbelysning.
Trin 10
Start en ny linsekalibrering

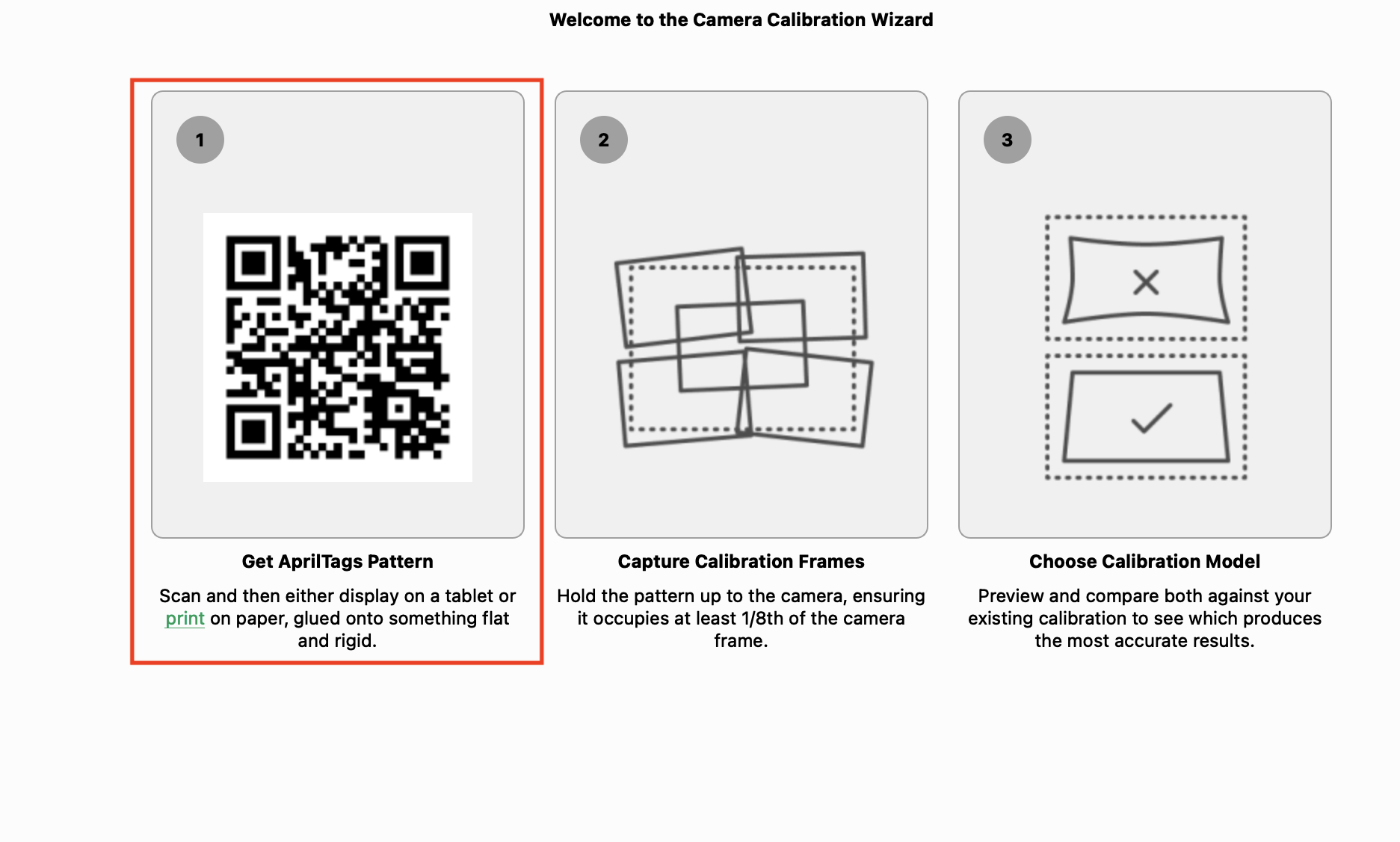

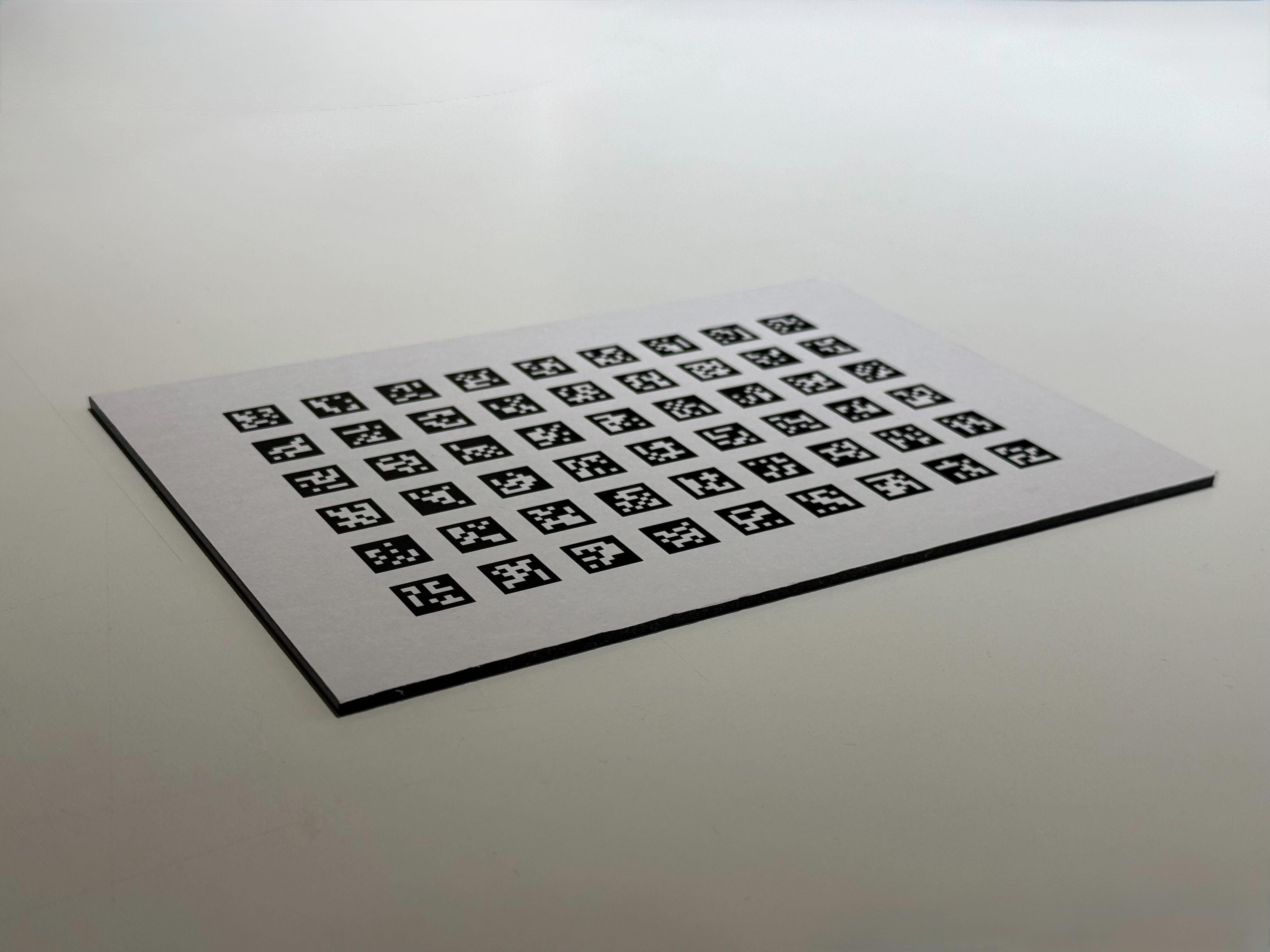

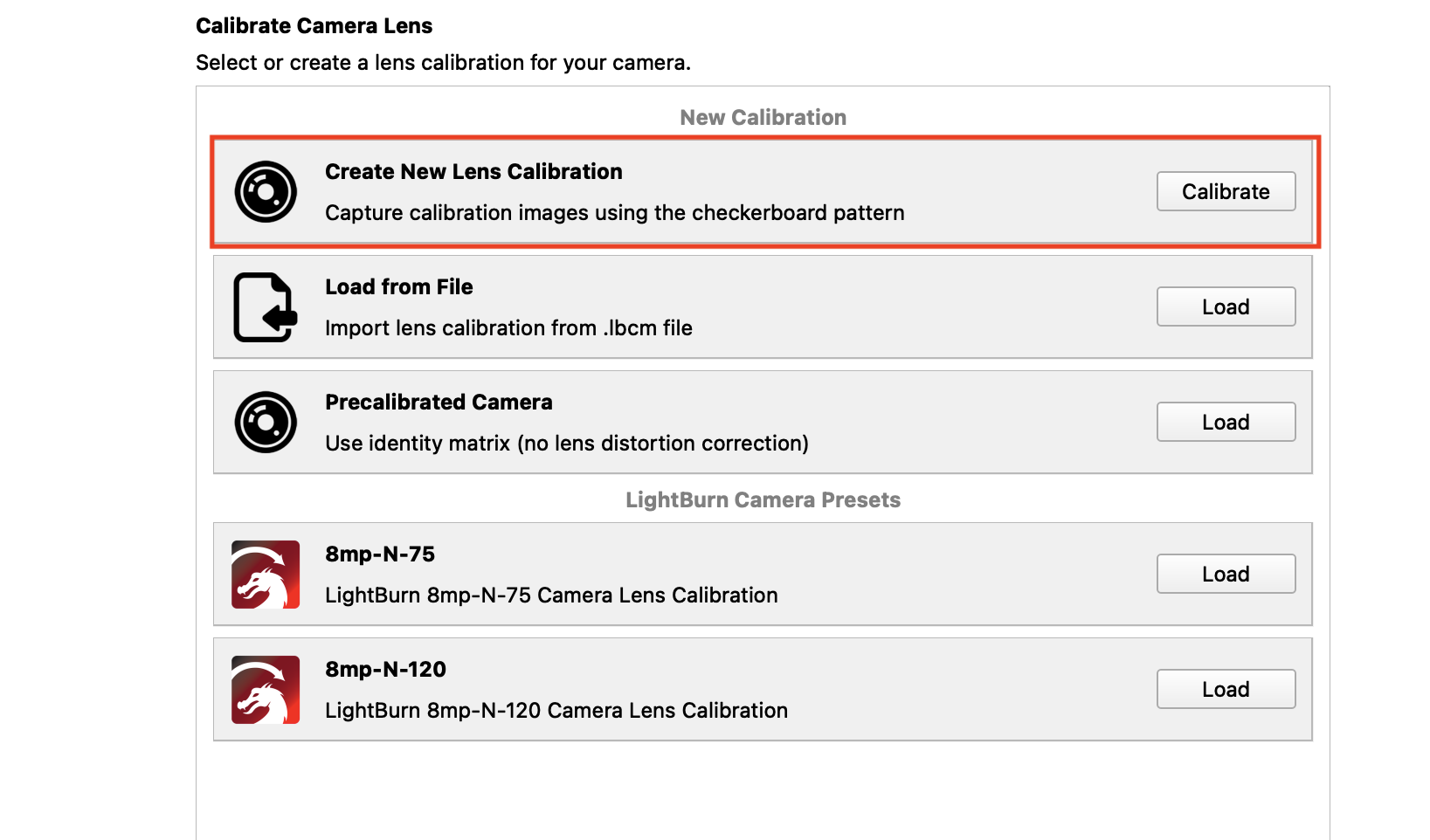

I kameraopsætningsguiden skal du vælge Opret en ny linsekalibrering. Download AprilTags-kalibreringsmønsteret fra LightBurn, og udskriv det i 100% skala på et fladt ark.
Beskær, stræk eller skaler ikke mønsteret. Et forvrænget udskrift vil reducere kalibreringsnøjagtigheden.
Det anbefales kraftigt at fastgøre det udskrevne mønster på et 3 mm A4-materiale såsom træ eller akryl for at sikre, at det er så fladt som muligt, når det placeres i maskinen.
Trin 11
Optag AprilTags-mønsteret øverst til venstre

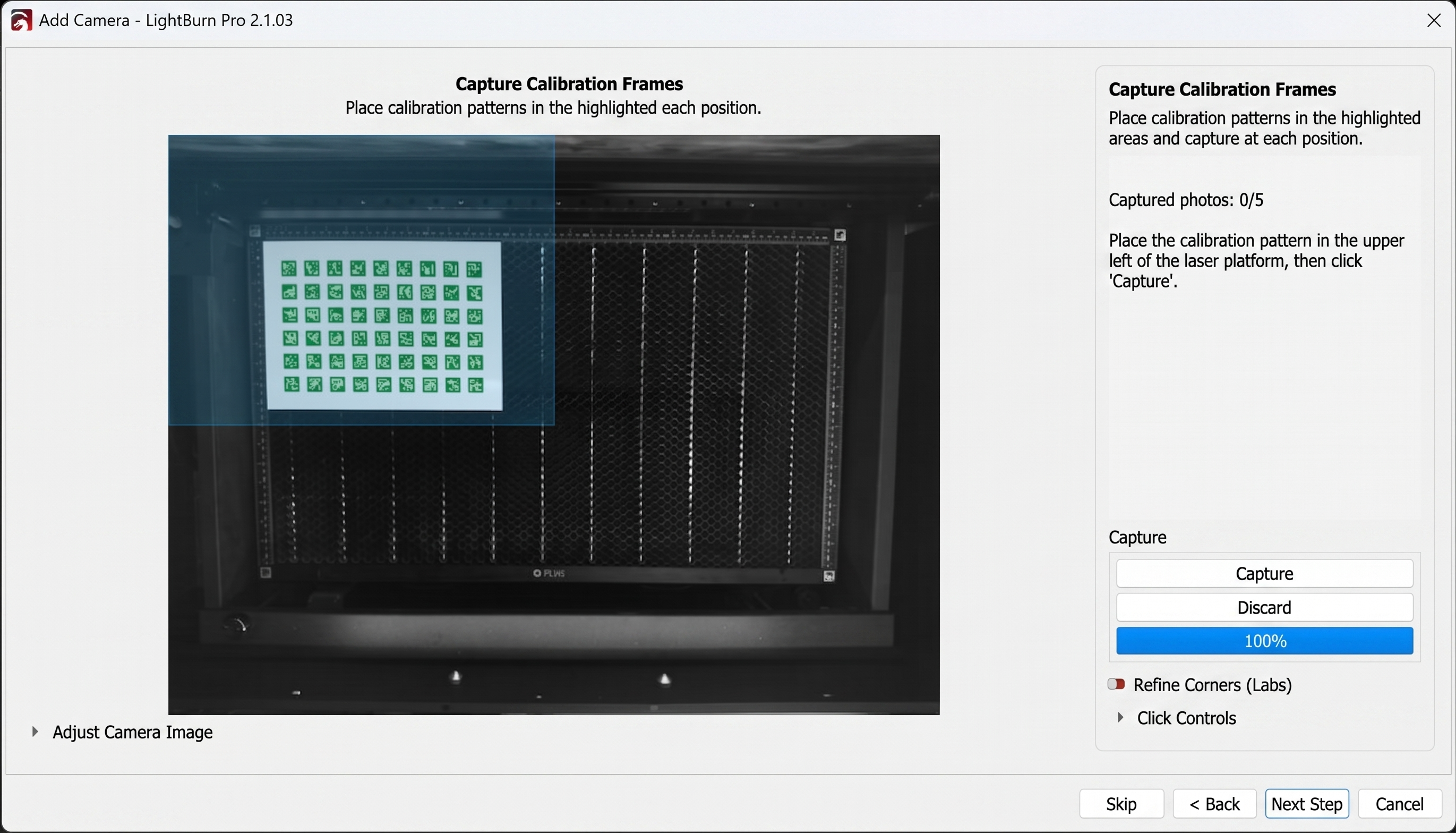

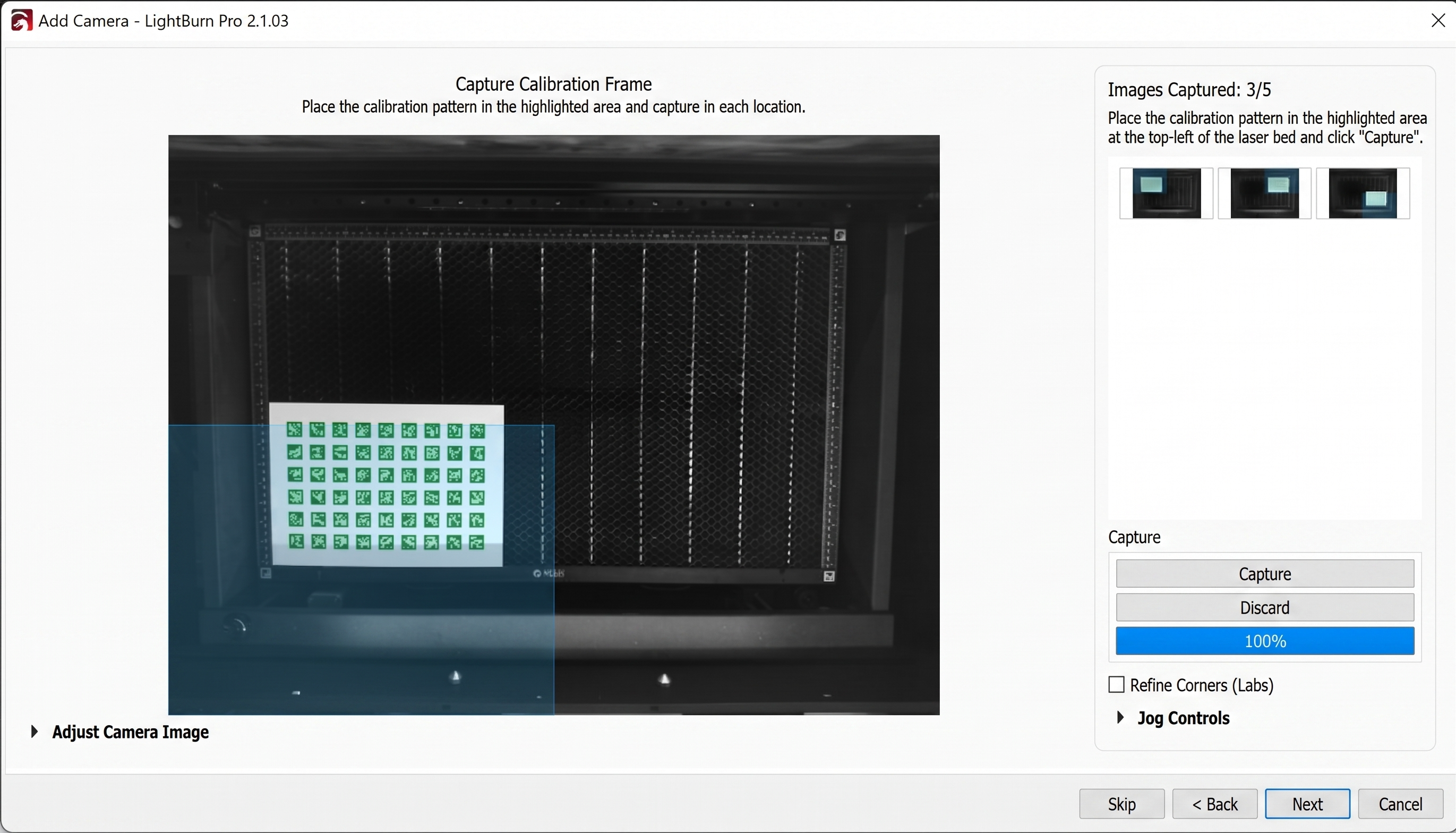

Åbn HEXA RF-låget. Placer eller hold det udskrevne AprilTags-mønster i det øverste venstre optagelsesområde vist af LightBurn.
Hold arket fladt og omtrent parallelt med kameraet. Sørg for, at alle fire ydre hjørner og alle tags er inden for det fremhævede optagelsesområde. Klik på Optag først når hele mønsteret er genkendt.
Trin 12
Optag AprilTags-mønsteret øverst til højre

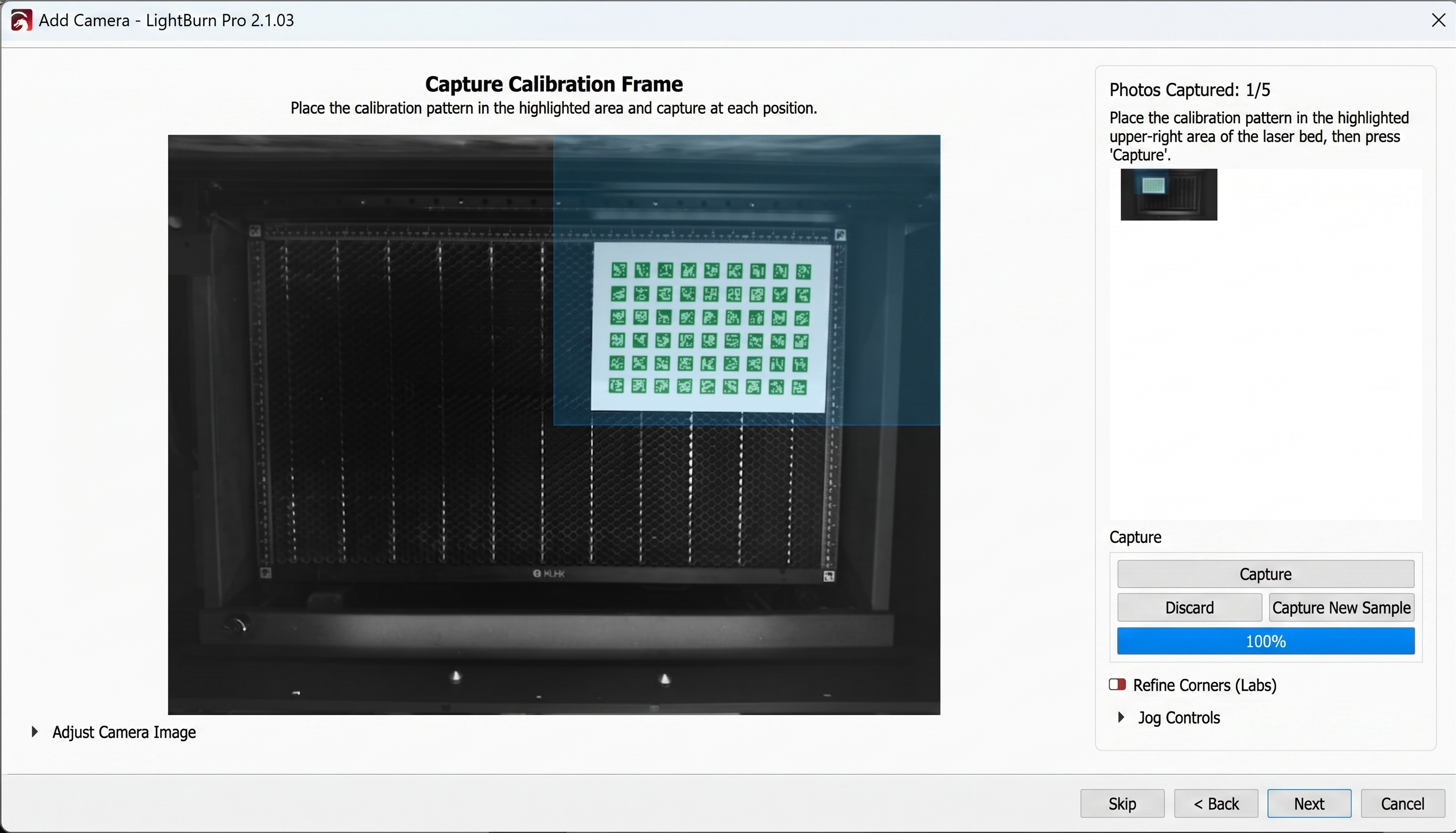

Flyt det samme mønster til øverst til højre optagelsesområdet. Hold mønsteret fladt, undgå reflekser, og sørg for, at ingen tags er skåret af ved kanten af kameravisningen. Klik på Optag.
Trin 13
Optag AprilTags-mønsteret nederst til højre

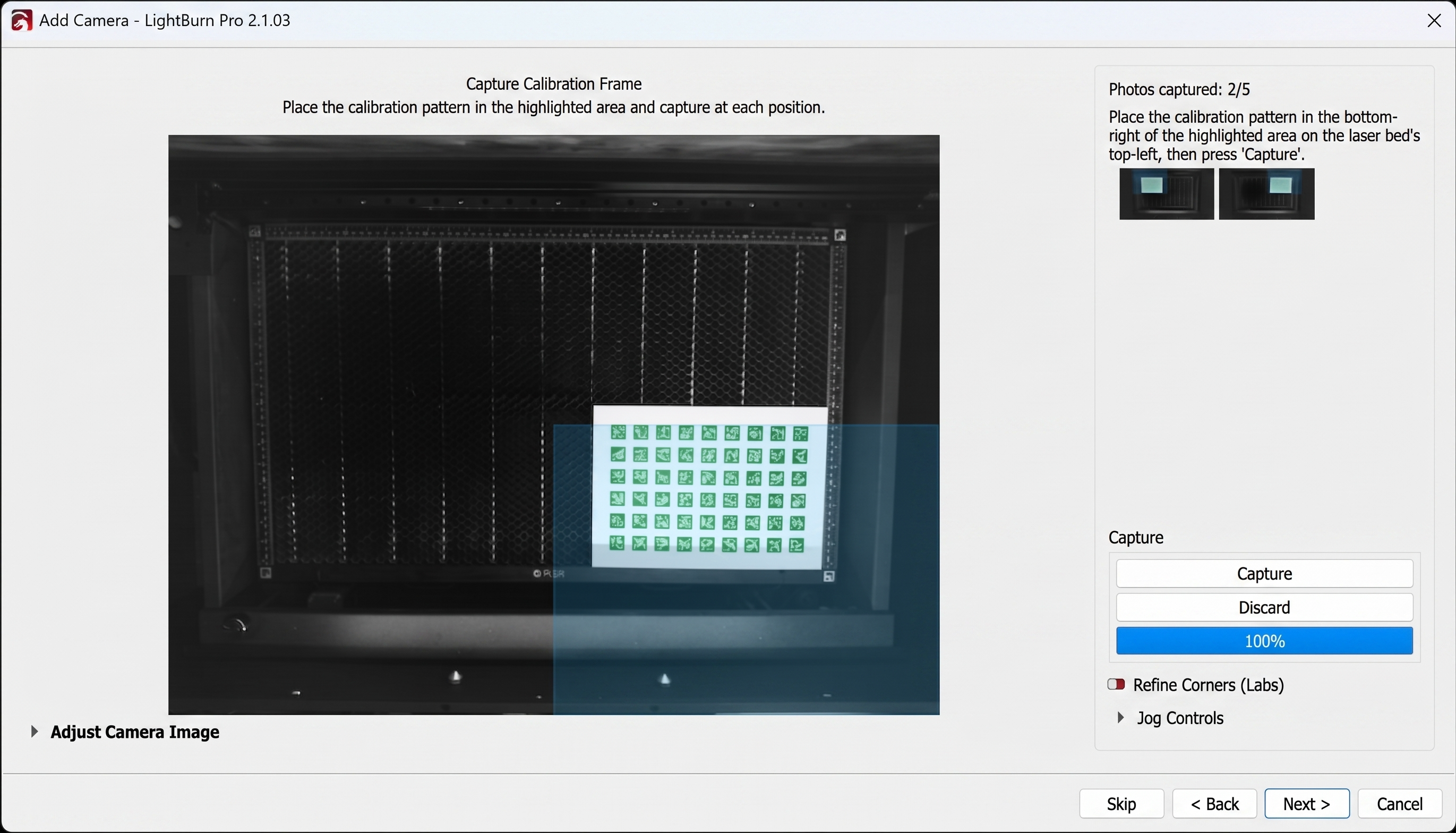

Flyt mønsteret til nederst til højre optagelsesområdet. Bekræft, at det komplette mønster er synligt og skarpt fokuseret, og klik derefter på Optag.
Trin 14
Optag AprilTags-mønsteret nederst til venstre
Flyt mønsteret til nederst til venstre optagelsesområdet. Hold alle tags synlige, og klik på Optag.
Trin 15
Optag AprilTags-mønsteret i midten

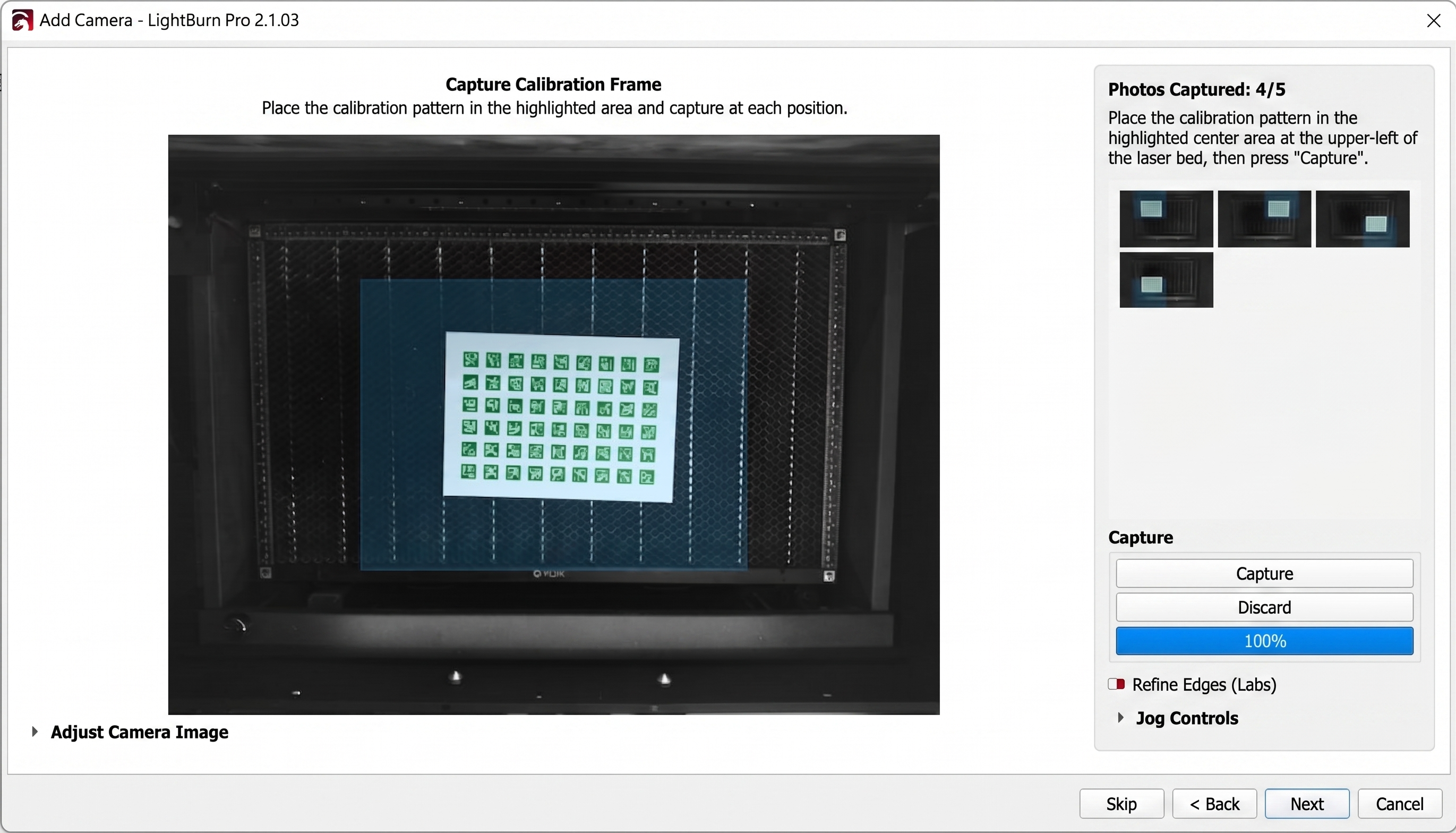

Placer mønsteret i midten af arbejdsområdet, og optag det femte billede. Bekræft, at LightBurn viser fem gennemførte optagelser, før du fortsætter.
Hvis en optagelse er sløret, beskåret, overeksponeret eller påvirket af reflekser, skal du gentage optagelsen af den position, før du vælger en kalibreringsmodel.
Trin 16
Vælg og bekræft linsekalibreringsmodellen

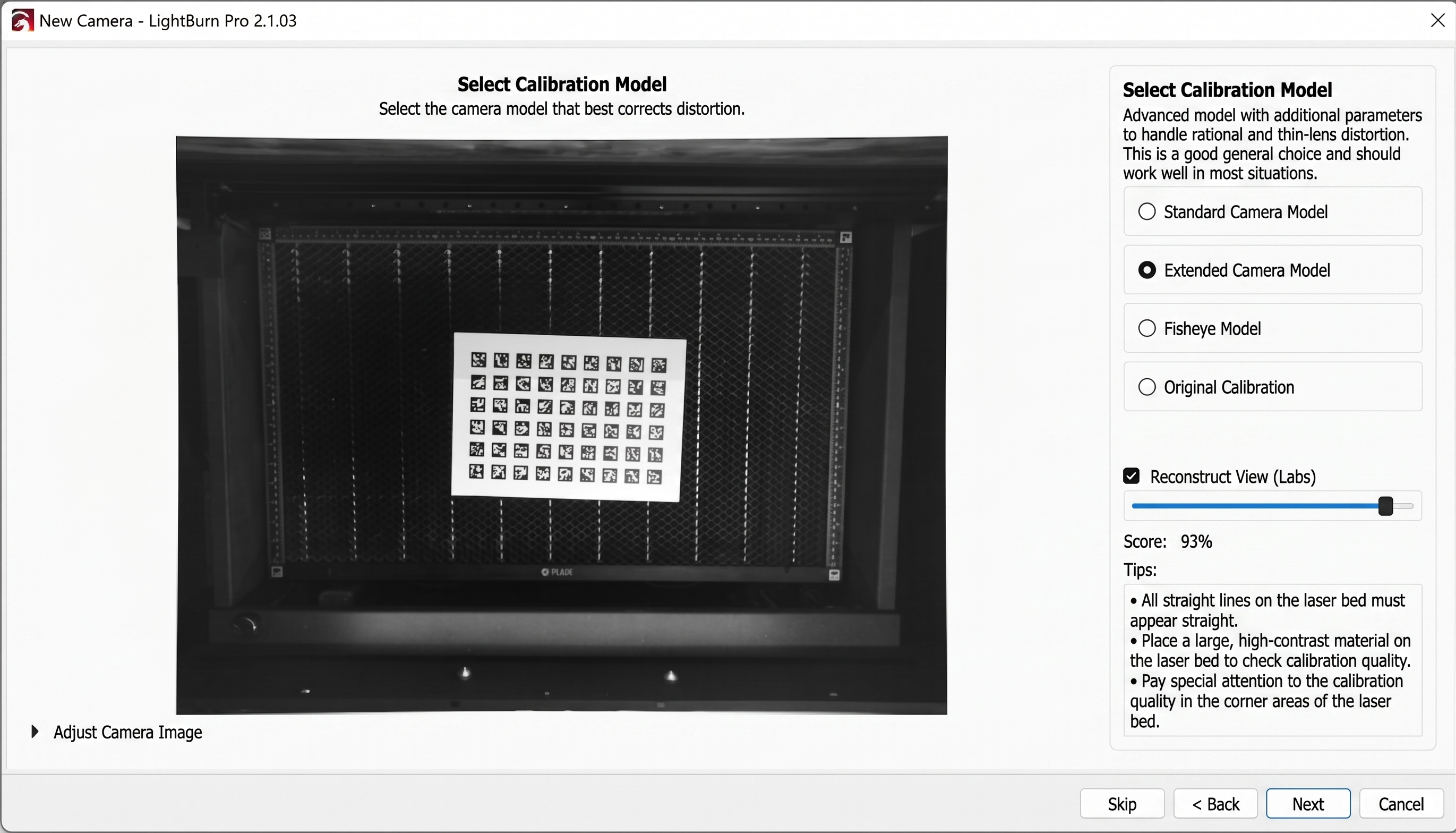

Fortsæt til skærmen for valg af kalibreringsmodel. Vælg den model, som LightBurn anbefaler til de optagne billeder, og gennemgå scoren.
- En score på 85 % eller højere anbefales.
- HEXA RF-testen opnåede 93 %.
Undersøg også det korrigerede preview. Billedkanterne og AprilTags-mønsteret skal være fuldstændige og må ikke vise tydelig forvrængning. Hvis scoren er under 85 %, skal du nulstille Z-aksen igen, udjævne mønsteret, forbedre belysningen, fjerne genskin og gentage de fem optagelser.
Klik på Afslut efter linsekalibreringen er godkendt.
Trin 17
Start kameraets arbejdsområdejustering

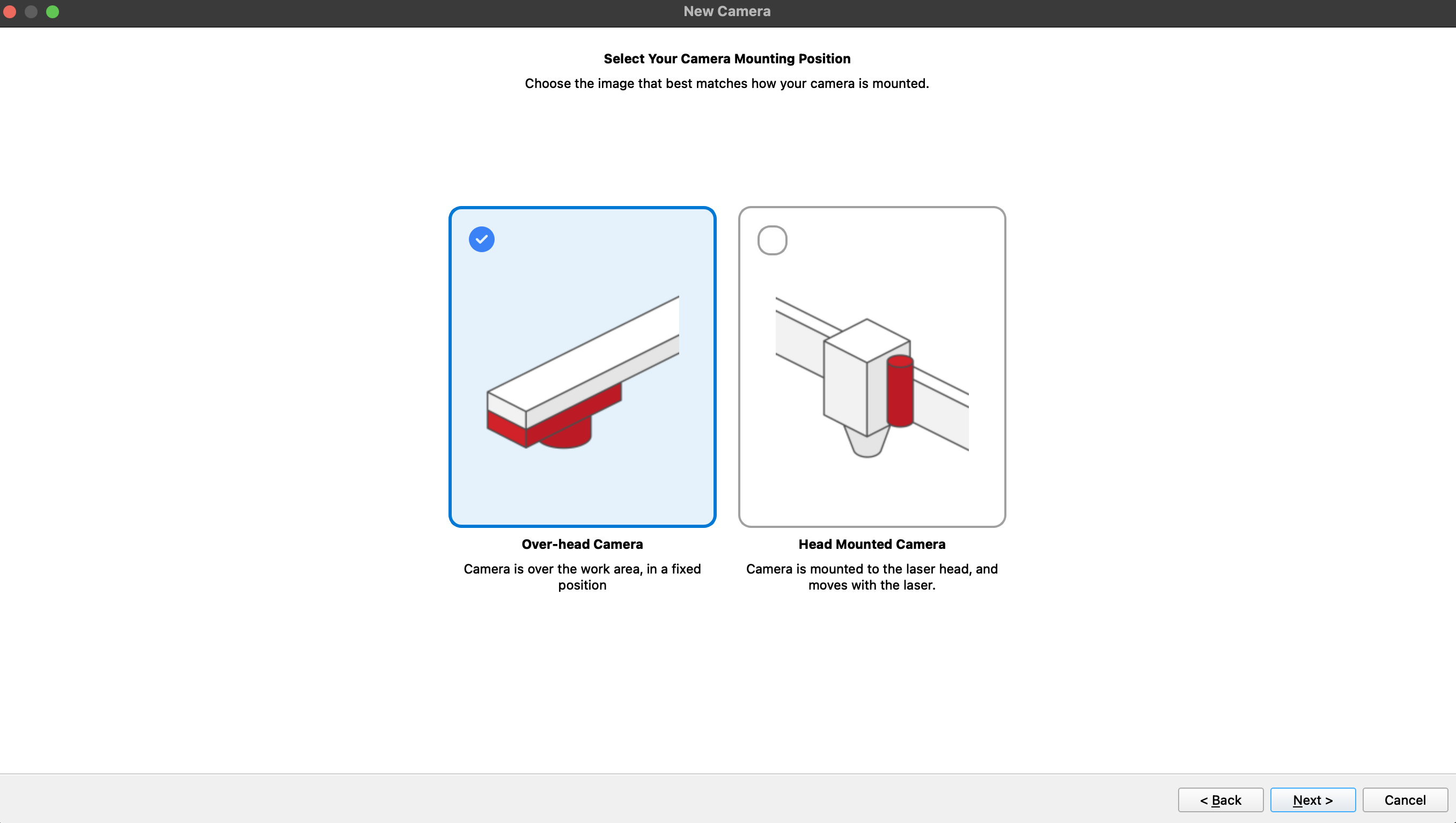

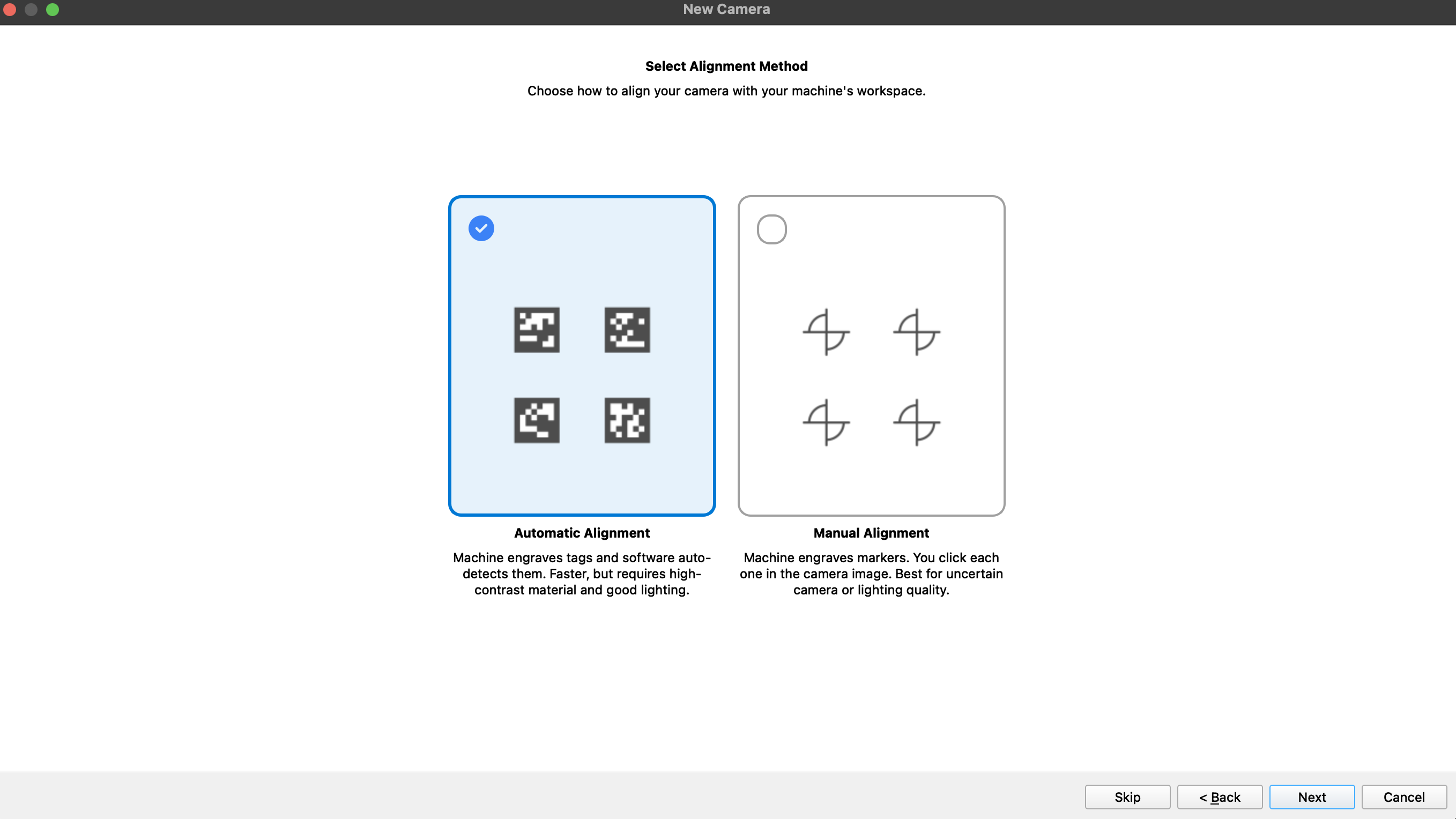

Efter linsekalibrering skal du starte kamerajusteringsproceduren. Vælg Ovenfra monteret kamera, og vælg derefter Automatisk justering.

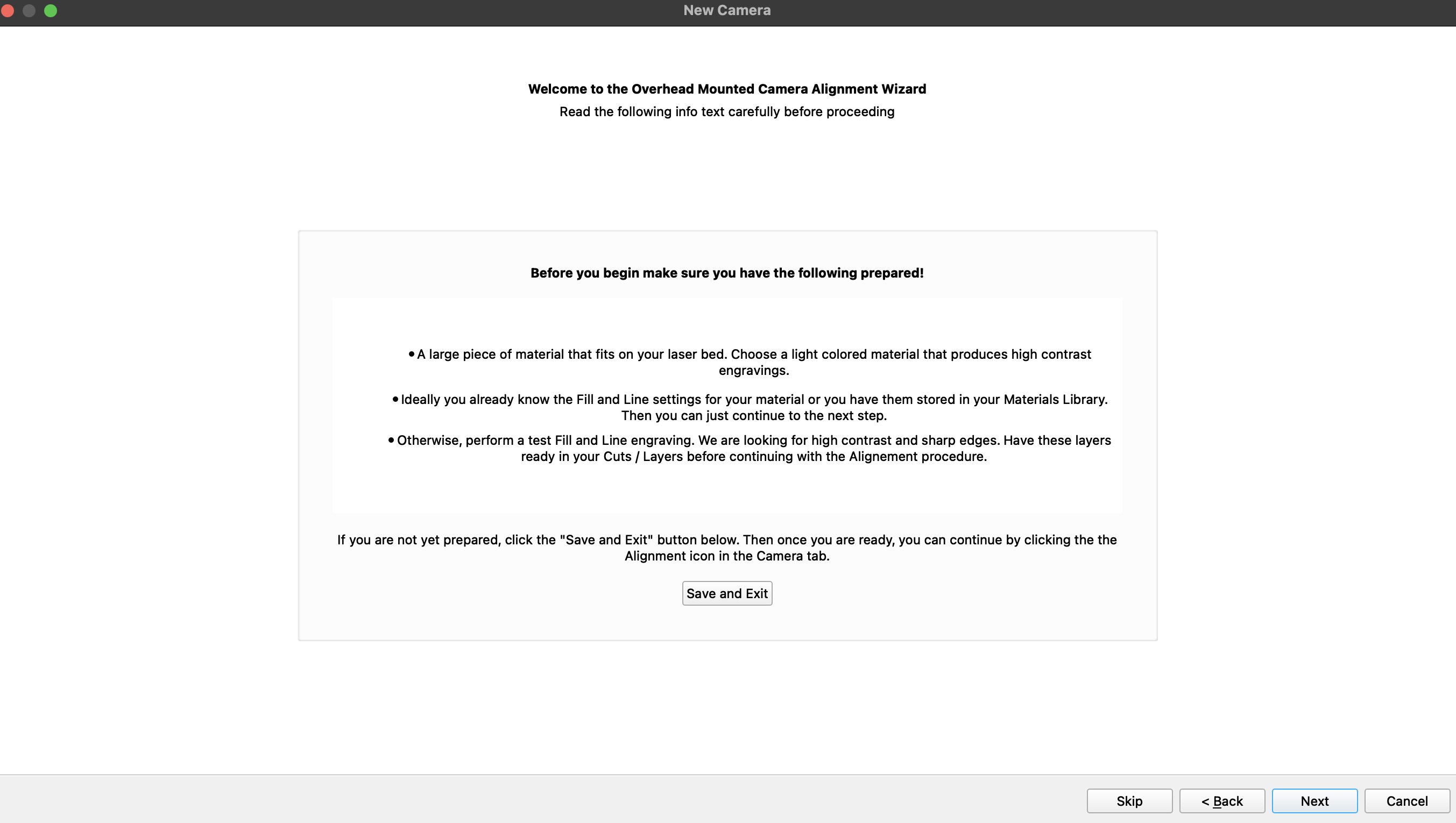

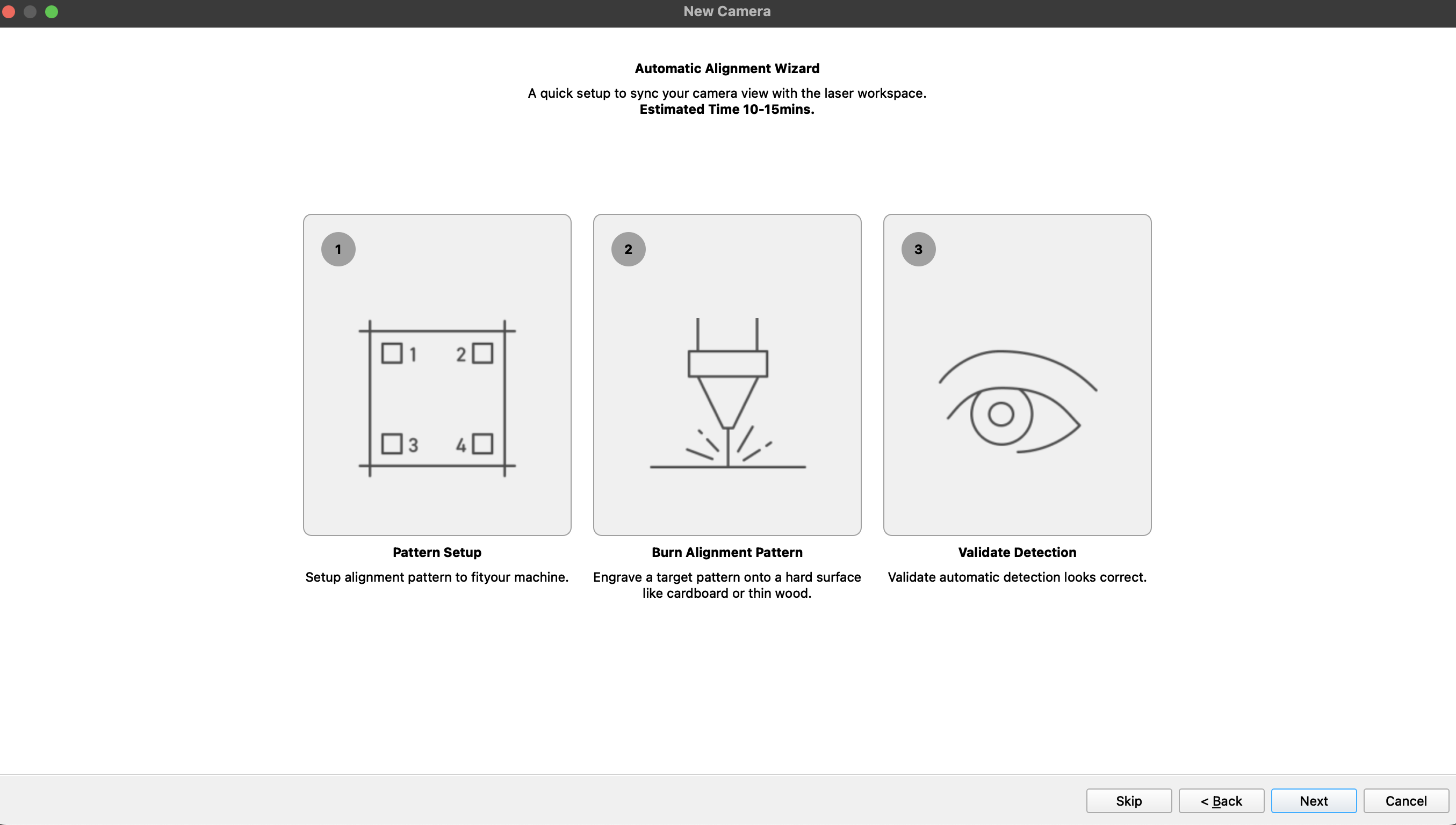

Læs forberedelsesskærmen omhyggeligt. Den automatiske procedure indgraverer justeringsmål og bruger derefter kameraet til at lokalisere dem.
Trin 18
Placer justeringspladerne, og konfigurer målmønsteret
Placer én flad 3 mm træplade i hvert hjørne af HEXA RF-arbejdsområdet. Hold alle fire plader inden for kameraets synsfelt, og efterlad tilstrækkelig fri plads til, at LightBurn kan gravere hjørnemålene.

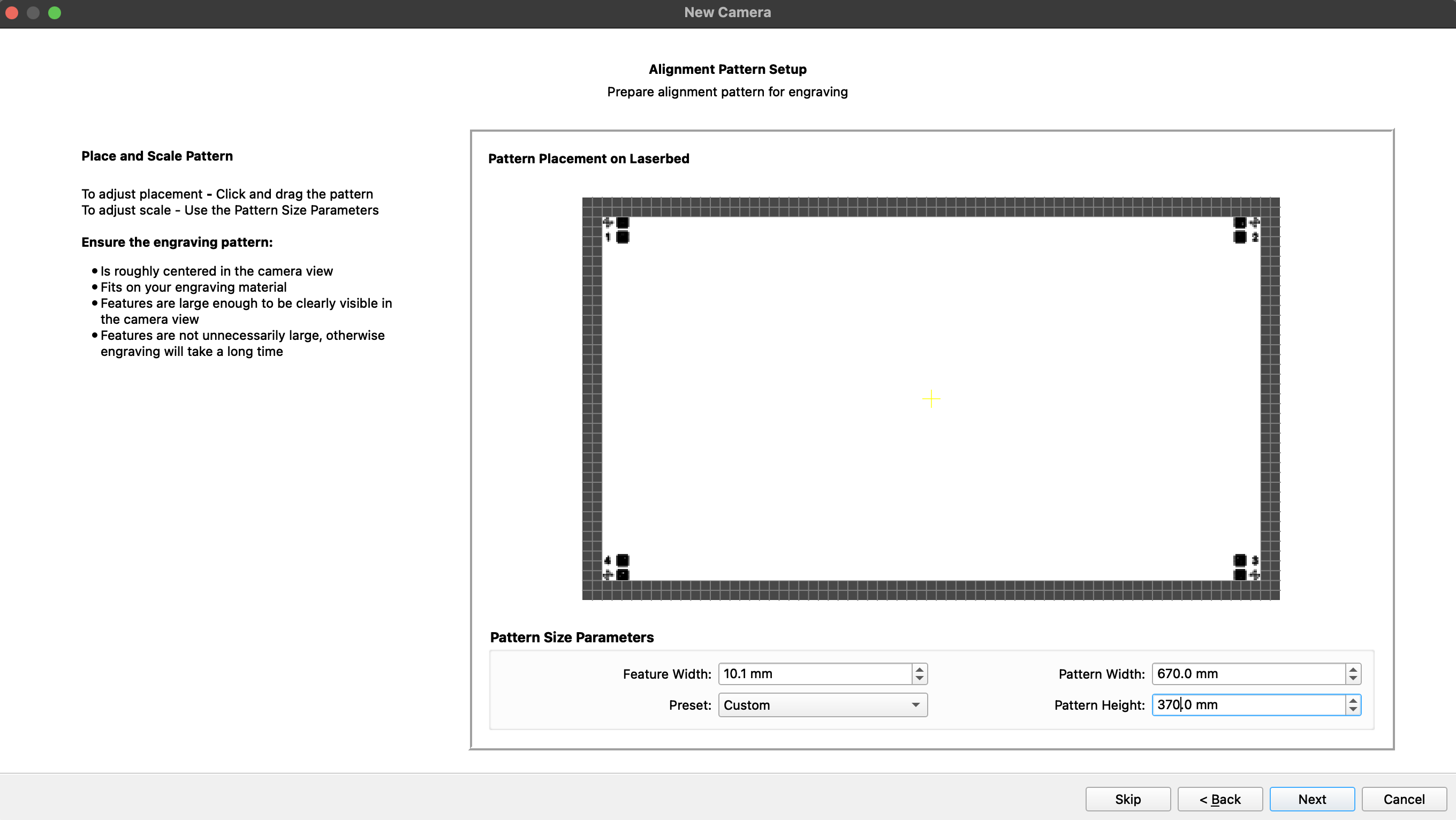

Indstil det automatiske justeringsmønster til:
- Funktionsstørrelse: 25.0 mm
- Mønsterbredde: 670.0 mm
- Mønsterhøjde: 370.0 mm
- Forudindstilling: Brugerdefineret
Hvis nødvendigt, klik og træk mønsteret i forhåndsvisningen, så hvert mål lander helt på en plade.
Trin 19

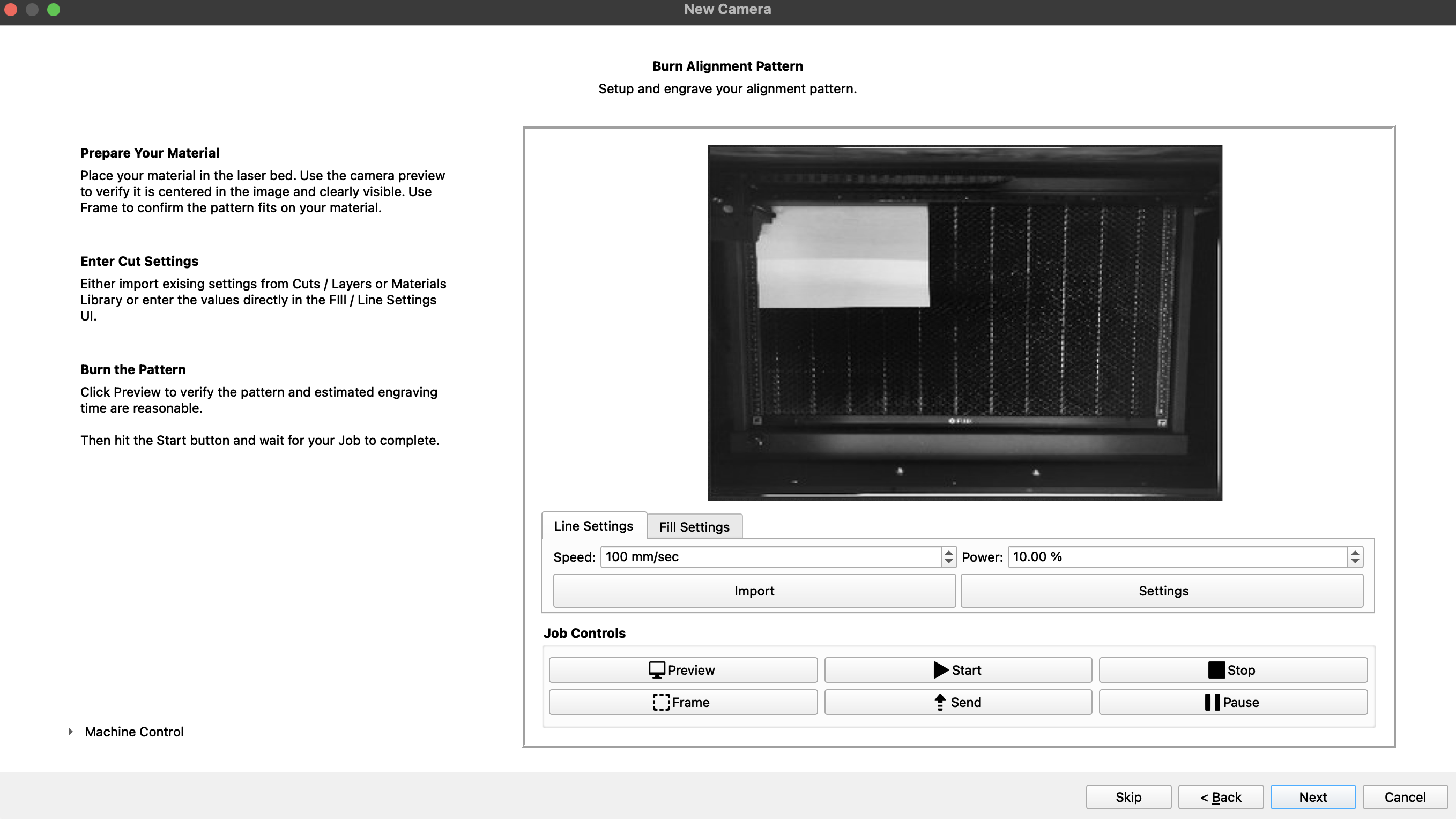

Fokuser på pladerne og graver justeringsmålene
Brug maskinens betjeningselementer til at fokusere på overfladen af 3 mm pladerne. Luk låget før gravering.

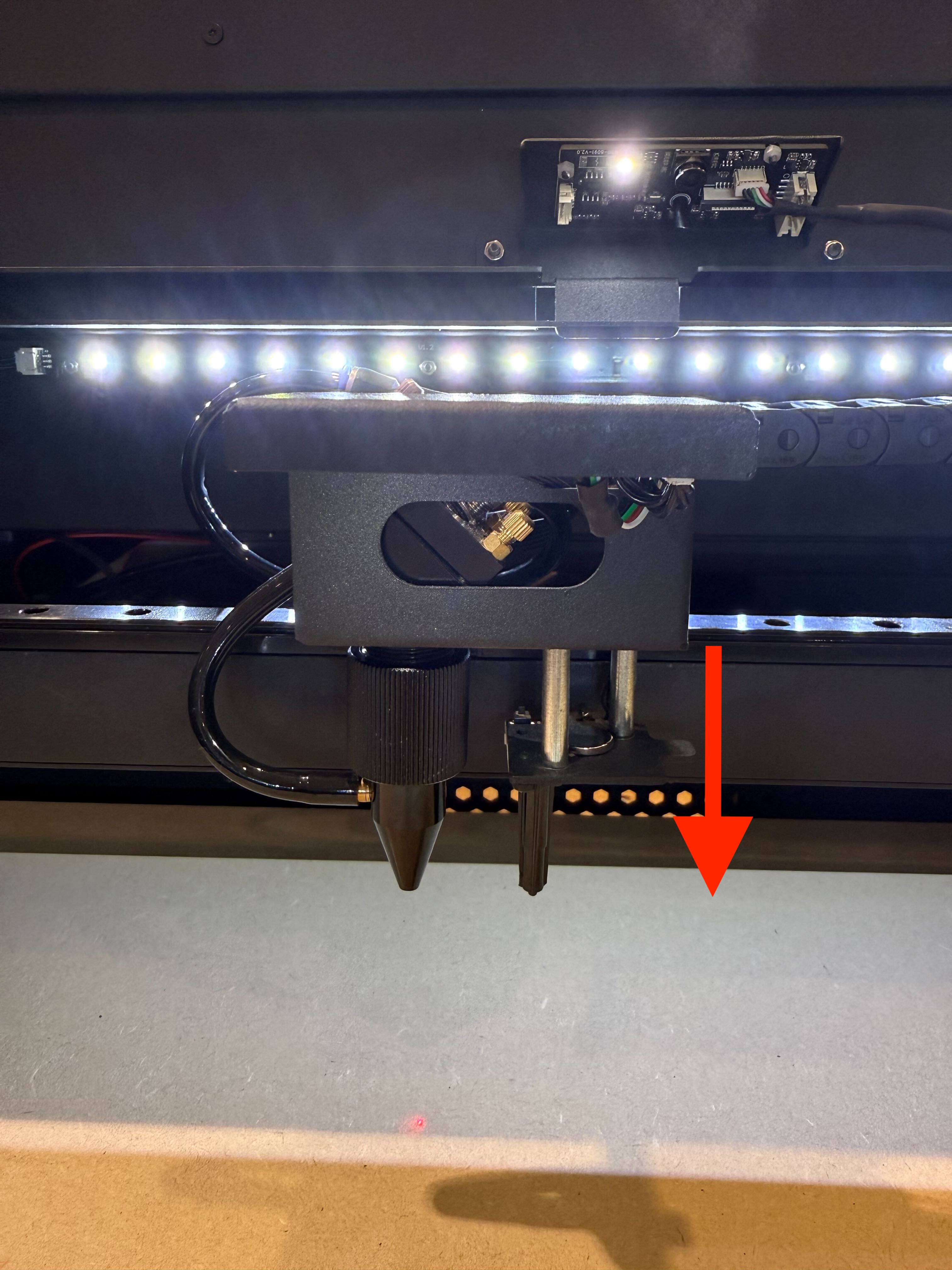

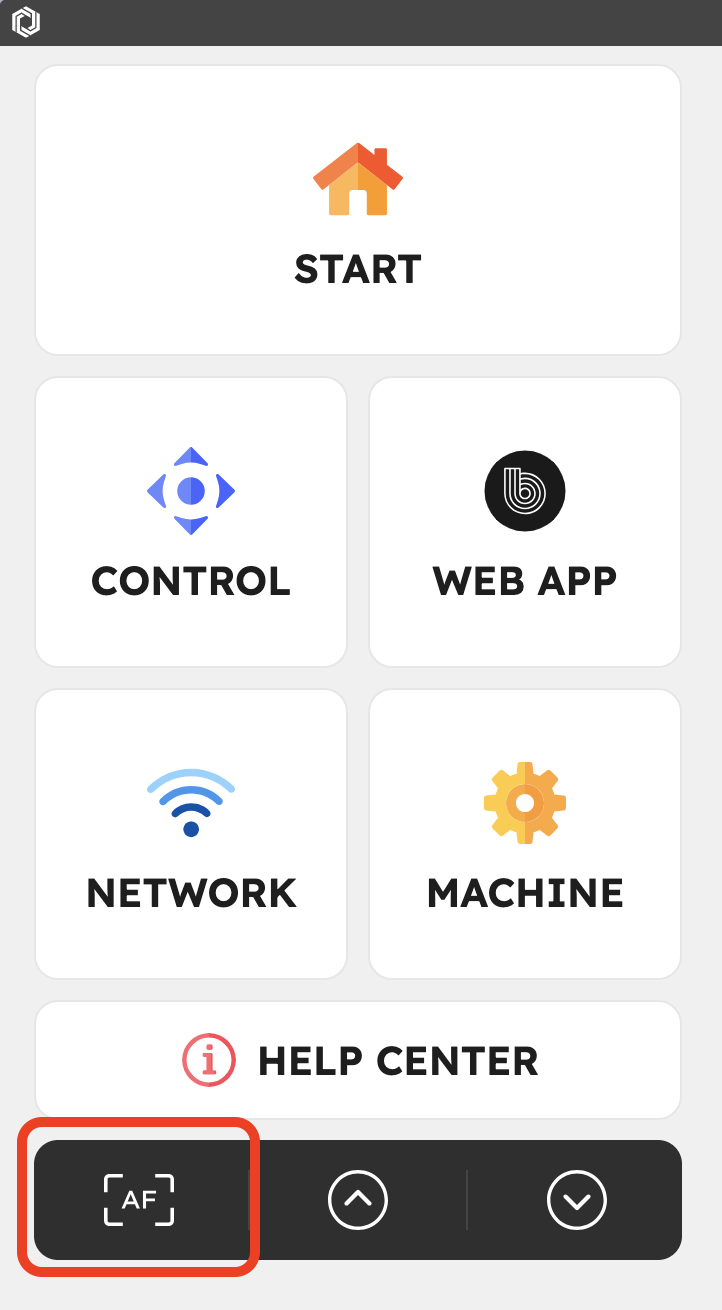

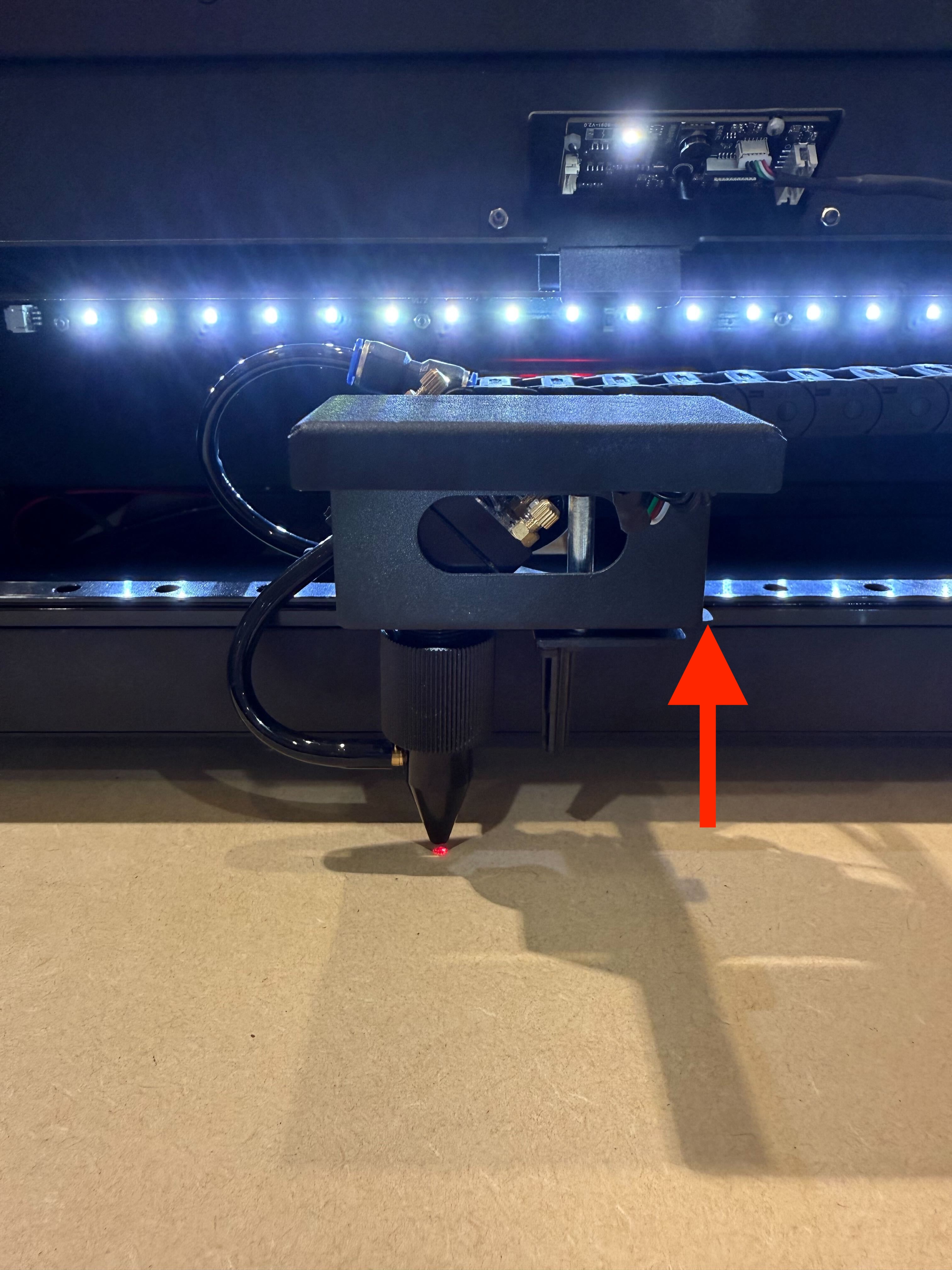

Frigør fokussonden > Tryk på AF knappen på panelet > Sæt fokussonden tilbage. >> Luk låget.
Til testpladerne blev følgende graveringsindstillinger brugt:
- Hastighed: 100 mm/sec
- Effekt: 10,00%
Bekræft, at indstillingerne passer til dit materiale, og start derefter graveringen. Forlad ikke maskinen uden opsyn, mens laseren er i drift.
Trin 20
Optag, verificer og afslut arbejdsområdejustering
Når graveringen er færdig, skal du åbne låget og opdatere kamerabilledet. I justeringsguiden skal du bruge Kassér eller tag billedet igen, så LightBurn optager de nyligt graverede mål.

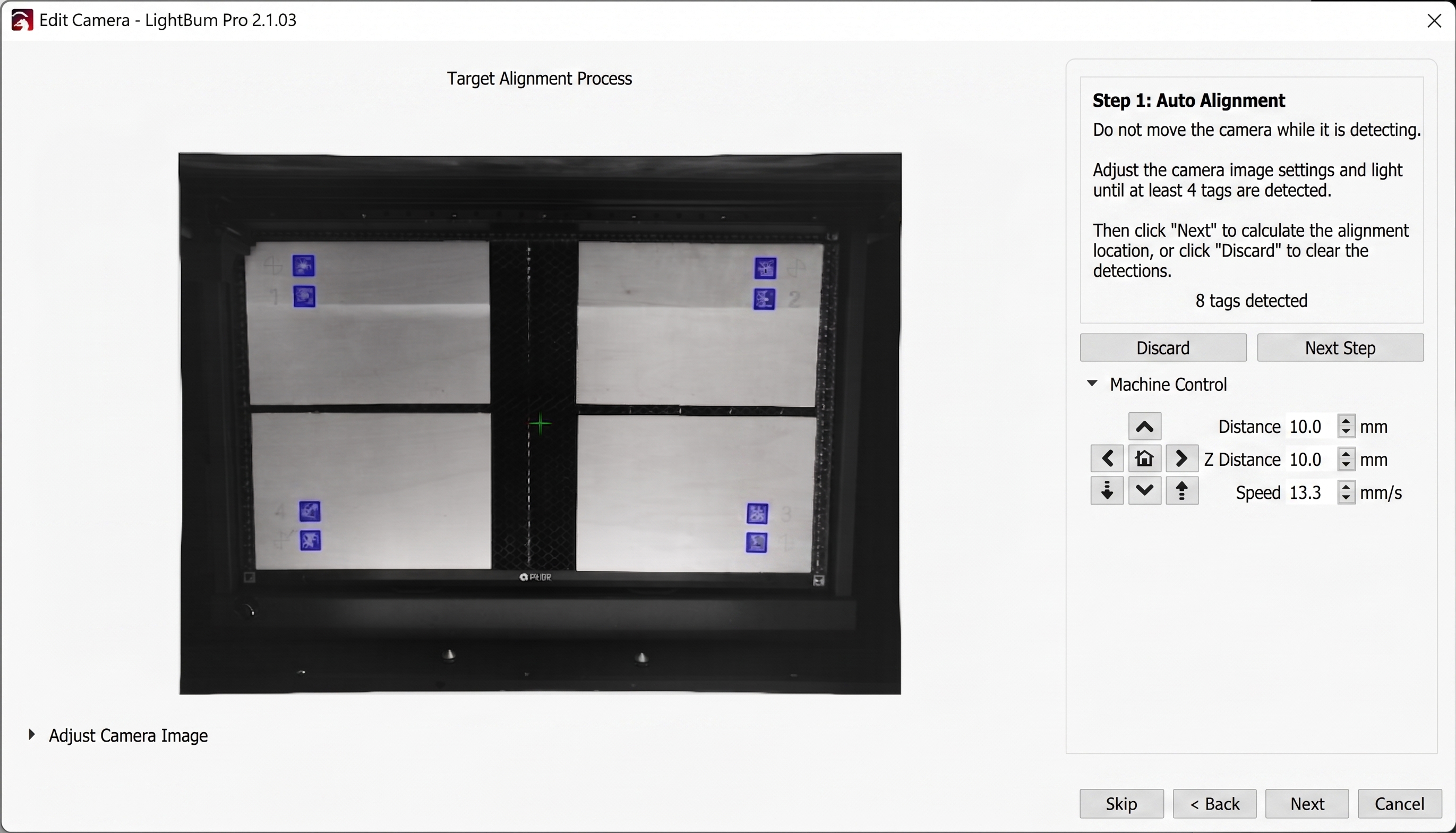

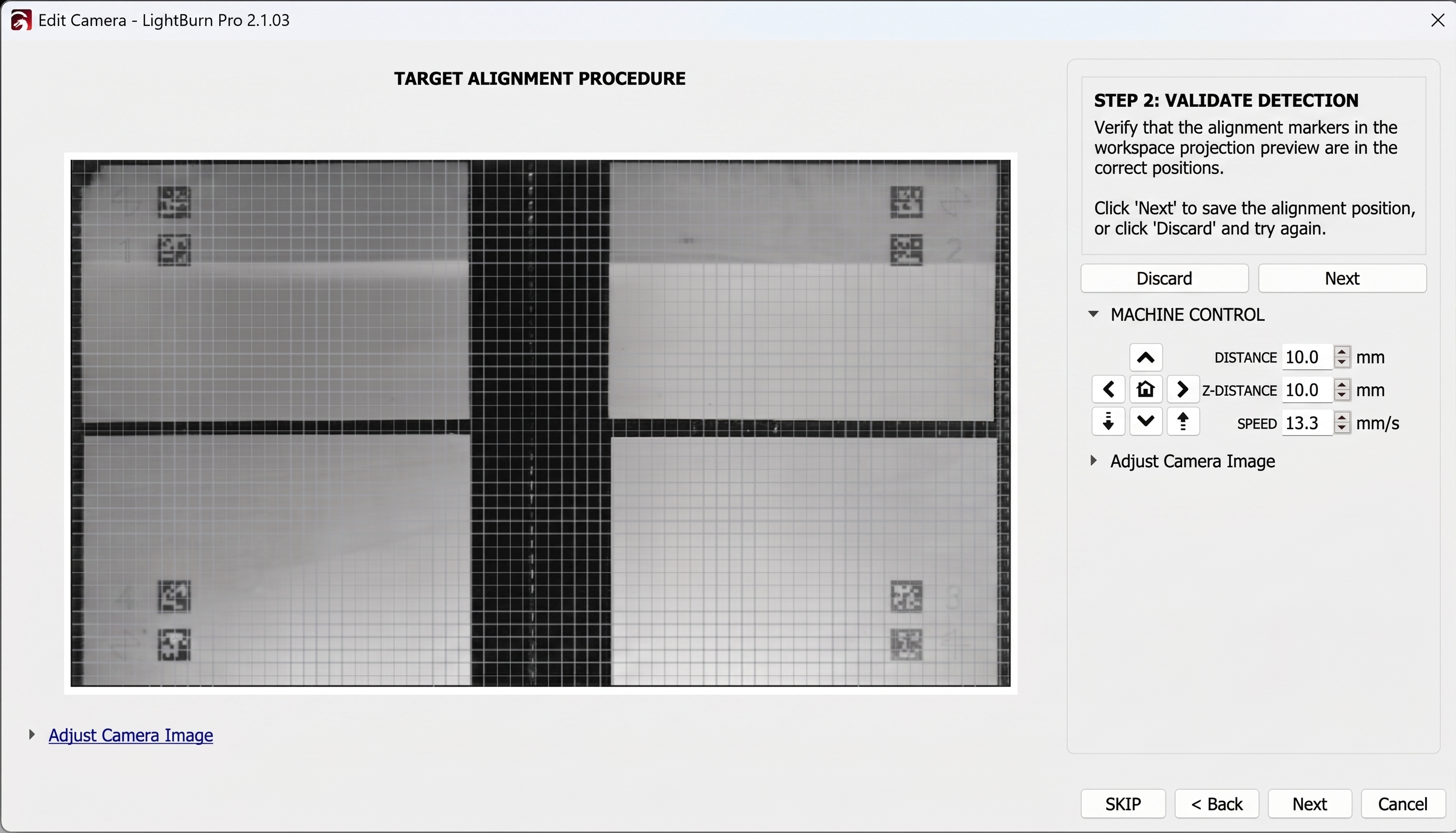

LightBurn bør registrere otte mål i alt. Fortsæt til verificeringsskærmen og bekræft, at:
- Alle otte mål er registreret.
- Intet hjørnemål mangler, er beskåret eller fejlidentificeret.
- Gitteroverlejringen er synlig og følger hele arbejdsområdet.
- Målpositionerne stemmer overens med de graverede mærker.
Hvis målene er svære at genkende, skal du bruge Juster kamerabillede for at ændre eksponering, fjerne genskin og tage billedet igen. Hvis et mål er uden for kameraets synsfelt, skal du flytte pladerne og gentage justeringen.

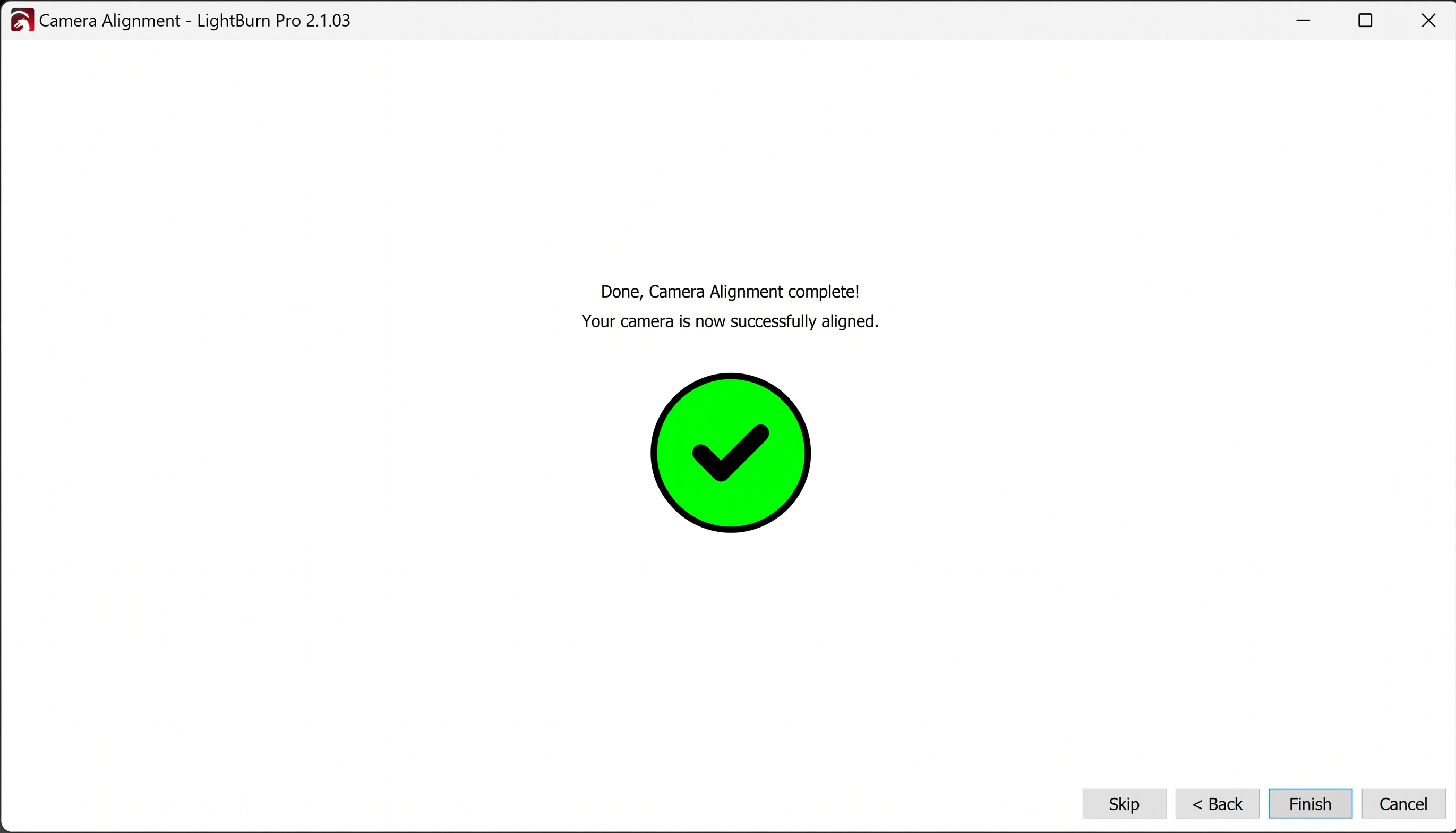

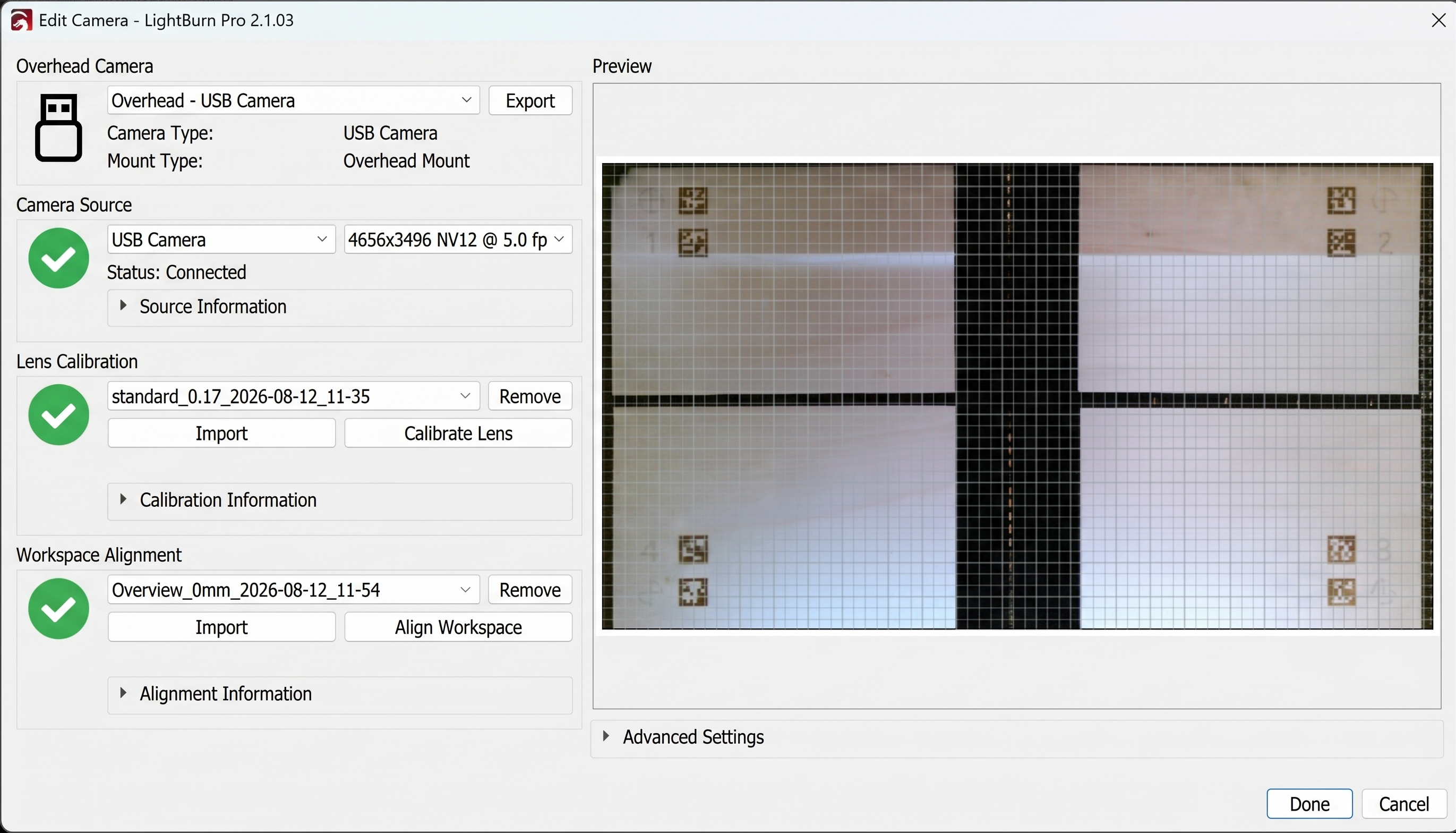

Klik på Afslut når verifikationen er godkendt. Kameraopsætningsoversigten bør vise grønne flueben for kamerakilden, linsekalibreringen og arbejdsområdejusteringen.
Trin 21
Sikkerhedskopier kamerakalibreringsdata

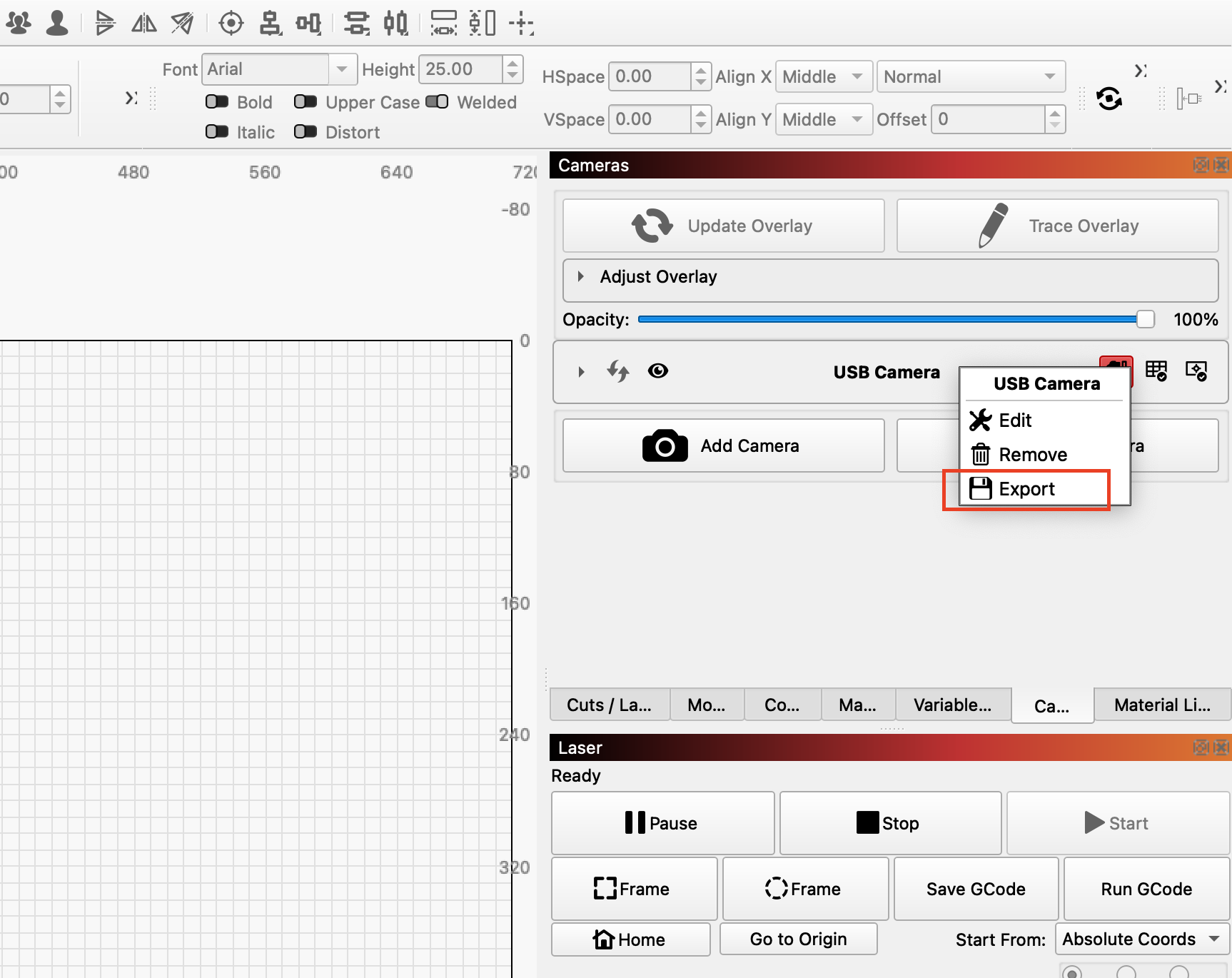

Eksport af kalibreringsdata betyder, at du ikke behøver at kalibrere igen, hvis du skifter computer. Følg disse trin: Eksporter: I Kameras >> højreklik på USB-kamera > Export Kamera.
Brug af det kalibrerede kameraforhåndsvisning
Gå tilbage til kamerapanelet og klik på Opdater overlejring for at optage det aktuelle arbejdsområde. Placer kunstværk over kamerabilledet og bekræft dets position, før du starter et job. Kalibrer igen, hvis kameraet flyttes, monteringen løsner sig, maskinens geometri ændres, eller overlejringen ikke længere matcher det fysiske arbejdsområde.
