Ansvarsfraskrivelse
For at bruge LightBurn til at styre HEXA RF skal du downloade den officielle version af LightBurn-softwaren. Da LightBurn er tredjepartssoftware, kan FLUX ikke holdes ansvarlig for tab forårsaget af brugen heraf.
Firmwaren til HEXA RF har gennemgået forskellige tests, men det er stadig muligt, at nogle funktioner i LightBurn-softwaren ikke er kompatible med maskinen. Hvis der opstår fejl på grund af inkompatibilitet, bedes du følge instruktionerne i linket nedenfor for korrekt at rapportere problemet til din lokale forhandler eller FLUX support. [Kontakt kundeservice]
Før start
1. Opdater venligst firmwaren til v6.5.0 eller nyere.
Vejledning til firmwareopdatering
2. Download denne konfigurationsfil: HEXA RF_Preset
Bemærk: Den konfigurationsfil, vi har leveret, indeholder G-kode- og Baud rate-indstillinger. Hvis du ikke bruger konfigurationsfilen, skal du konfigurere det separat i "Enhedsindstillinger."
3. Download og installer driveren.
Se venligst denne artikel for driverinstallation: LightBurn Bridge-kabel - Driverinstallation
4. Download og installer LightBurn-softwaren.
For at downloade LightBurn, klik her.
LightBurn-indstillinger
Der er to måder at oprette forbindelse til maskinen ved hjælp af LightBurn.
Den ene måde er at bruge en kabelforbindelse med et USB-B til USB-A-kabel.
Den anden måde er at bruge en Wi-Fi-forbindelse ved at forbinde computeren og maskinen til det samme netværk.
Det anbefales at bruge WIFI-metoden. Se venligst instruktionerne nedenfor baseret på den metode, du vil bruge.
Opret forbindelse via WIFI
1. Opret en ny HEXA RF-enhed i LightBurn

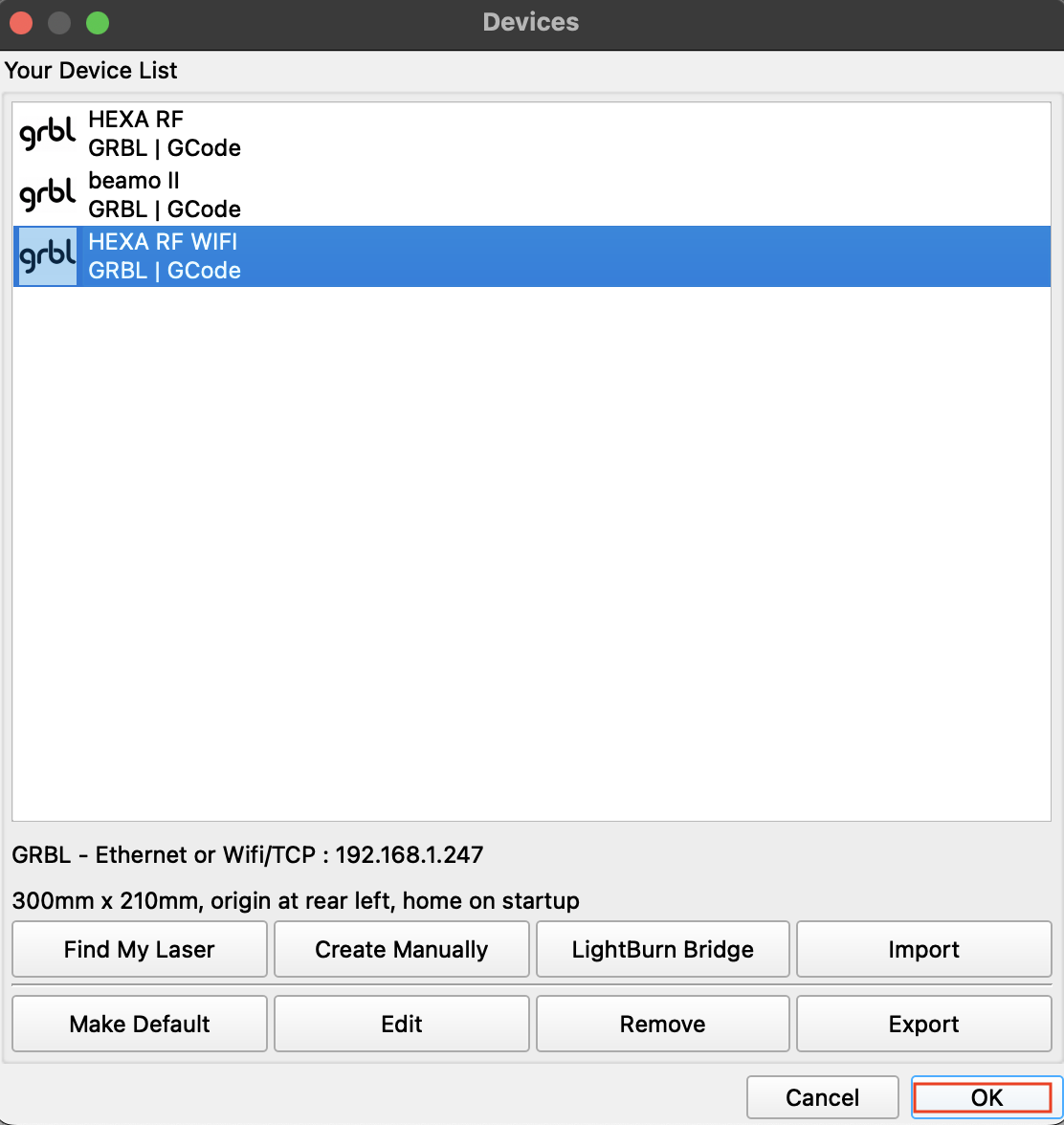

Åbn LightBurn. I Laser -panelet skal du klikke på Enheder, og derefter vælge muligheden for at oprette en enhed manuelt. Når guiden Ny enhed spørger efter controlleren, skal du vælge GRBL og klikke på Næste.
2. Vælg netværksforbindelsesmetode
For GRBL-forbindelsesmetoden skal du vælge Ethernet eller Wifi/TCP. Klik på Næste.
Bekræft, at computeren og HEXA RF er på det samme netværk, før du fortsætter.
3. Indtast HEXA RF IP-adressen
Find din HEXAs IP-adresse på touchskærmen.
(Hvis din maskine ikke har oprettet en WIFI-forbindelse, henvises til denne article for opsætning af forbindelse.)
Indtast den aktuelle IP-adresse for din HEXA RF, og klik derefter Næste. Find maskinens IP-adresse på HEXA RF netværksinformationsskærmen.
Testmaskinen brugte 192.168.1.247. Dette er kun et eksempel; indtast den adresse, der er tildelt din egen maskine.
4. Indstil enhedsnavnet og arbejdsområdets størrelse
Indtast et genkendeligt enhedsnavn, såsom HEXA RF Wifi. Vælg Millimeter og indstil arbejdsområdet til:
- X-aksens længde: 730 mm
- Y-akse længde: 410 mm
Klik Næste.
5. Indstil maskinens nulpunkt og afslut enhedsopsætningen
Vælg det bagerste venstre hjørne som maskinens nulpunkt. Gennemgå oversigten og bekræft følgende værdier:
- Controller: GRBL
- Forbindelse: Ethernet eller Wifi/TCP
- Arbejdsområde: 730 x 410 mm
- Nulpunkt: bagerste venstre
- IP-adresse: den aktuelle IP for din HEXA RF
Klik Afslut. Åbn Enhedsindstillinger igen for at bekræfte, at værdierne blev gemt korrekt.
6. Bekræft maskinforbindelsen og koordinattilstanden
Vælg den nye HEXA RF-enhed i Laser-panelet. Åbn Flyt panelet og klik på Hjem for at bekræfte, at LightBurn kan kommunikere med maskinen. Kør maskinen til hjemposition og flyt Z-aksen til dens hjem-/nulposition.
7. Fortsæt processen
Når du når dette trin, betyder det, at du har forbundet maskinen og computeren korrekt.
Fortsæt venligst processen for at starte et graveringsjob til test.
Gå til Start betjening
Tilslut med USB-B-kabel
1. Åbn LightBurn og klik på "Enheder" på Laser fanen.
2. Klik på "Importér" for at importere filen HEXA RF_Preset du har downloadet.
3. Følgende enhedsoplysninger vises, når filen er blevet importeret korrekt.
1. Tilslut USB-kablet til USB-B-porten på højre side af maskinen.
2. Sæt den anden ende af USB-kablet i computeren.
3. Vælg det korrekte USB-portnavn. Hvis du vælger den forkerte port, vil forbindelsen mislykkes. Du skal muligvis prøve forskellige porte. Hvis forbindelsen lykkes, vises følgende oplysninger i fanen Console.
Homing-test
Hvis computeren er korrekt forbundet til maskinen, starter maskinen automatisk homing. Hvis ikke, skal du klikke på home-knappen for at kontrollere, om homing-funktionen virker.
Start betjening
1. Placer materialet inde i maskinen
2. Fokusering
- Klik på "Stop" -knappen i "Laser" -panelet for at frigøre motoren.
Bemærk: Sørg for, at maskinen automatisk frigør motoren inden for 3 minutter efter LightBurn-styring. Hvis motoren er låst i lang tid, kan det beskadige maskinen. (Klik på "Stop" -knappen i "Laser" -panelet for at frigøre motoren)
Hvis skærmen ikke kan styres, skal du frakoble kablet for at udføre auto-fokus og derefter tilslutte kablet igen.
3. Importer en fil til LightBurn
Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.
4. Indstil parametrene
Klik på et mønster eller lag, og indstil parametrene i nederste højre hjørne af Cuts/Layers fanen.
5. Tænd for "Overscanning"-effekten
- Hvis laget er indstillet til "Fyld, Fyld + linje, Billede eller Offset Fyld" -tilstand, anbefaler vi at åbne "Overscanning" -funktionen.
- Dobbeltklik på et lag for at åbne "Skæreindstillingseditor". Tænd for Overscanning-effekten og indtast procentdelen.
Bemærk:
- Parameterindstillinger er forskellige for hver hastighed og hvert materiale. Se venligst "Anbefalede indstillinger for materialeparametre" nederst i denne artikel.
- Hvis du har flyttet laserhovedet efter at have mistet motoren, skal du huske at trykke på "Hjem" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.
6. Indstil startpositionen
Vælg "Absolutte koordinater" i rullemenuen "Start fra" på Laser fanen.
Bemærk: Betjeningen af "Absolutte koordinater" er meget lig Beam Studio, så vi anbefaler det stærkt til brugere med erfaring i Beam Studio.
Absolutte koordinater
Hovedredigeringsvinduet repræsenterer din maskines arbejdsområde. Alt, hvad du placerer i dette område, vil blive skåret på det tilsvarende sted på din maskine.
7. Klik på "Hjem" i Laser-panelet.
Hvis du har flyttet laserhovedet efter at have mistet motoren, skal du huske at trykke på "Hjem" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.
8. Vælg det mønster, du vil forhåndsvise, og klik på "Frame" for at se, om mønsteret bliver graveret i den forventede position.
9. Luk døren
10. Klik på Hjem og send jobbet
Vælg billedet og klik på "Start" på Laser fanen for at sende jobbet.
Bemærk: Hvis kablet fjernes, mens projektet kører, stoppes operationen. Sørg for, at kablet er sikkert tilsluttet under jobkørsel.
11. Graveringsresultater
Bemærk: Hvis graveringsresultatet er sløret, uklart eller lyst i farven, skal du kontrollere, om laserhovedet er fokuseret korrekt.
Udover Absolutte koordinater er der andre muligheder for at fortælle LightBurn, hvordan mønsteret skal placeres inden for din maskines arbejdsområde.
Current Position
Jobbet skærer/graverer baseret på laserhovedets aktuelle position.
Joboprindelse
Indstilling "Joboprindelse" vil fortælle LightBurn, hvordan jobbet skal placeres i forhold til laseren.
(Den grønne "Joboprindelse"-indikator, der vises i hovedredigeringsvinduet, vil flytte sig, når du ændrer dine indstillinger.)
