3-3 HEXA RF - Passthrough-graveringsvejledning

Beskrivelse

Funktionen Passthrough-gravering bruges til gravering af lange objekter, der overskrider det standard arbejdsområde. Den hjælper brugere med automatisk at opdele store designfiler i flere arbejdsområder, hvilket gør det nemt at gravere segment for segment.

Begrænsninger

På grund af de fysiske begrænsninger ved HEXA RF's passthrough-åbning anbefales det, at materialets bredde ikke overstiger 500mm, mens længden er ubegrænset.

Før du starter

Sørg venligst for, at Passthrough-graveringsmodulet er korrekt installeret. Se vejledningen på linket nedenfor. Hvis du allerede har gennemført installationen, kan du springe dette trin over.

Installationsvejledning for Passthrough-hardware

Trin 1 - Aktivér Passthrough-gravering

Aktivér Passthrough-gravering i Dokumentindstillinger og indtast dine ønskede arbejdsområdedimensioner.

Trin 2 - Importér objektet

Importér objektet (bruger en rektangulær kontur som eksempel nedenfor) og justér dets størrelse og position.

Klik på Passthrough-gravering ikonet vist i venstre værktøjslinje for at åbne Passthrough-gravering vinduet.

Trin 3 - Justér Passthrough-graveringsparametre

Beskrivelse af indstillinger

• Objektlængde: Viser længden af dit aktuelt valgte objekt for at hjælpe dig med at bestemme højden af hvert arbejdsområde.
• Arbejdsområdehøjde: Du kan indstille, hvor mange arbejdssegmenter dette passthrough-objekt skal opdeles i til skæring, og du kan inspicere graveringsindholdet for hvert segment i vinduet.
• Referencelag: Dette lag fungerer som reference og giver kun en justeringsvisningsfunktion; det vil ikke blive graveret.
• Justeringsmærker: Justeringsmærkerne er to trekantmærker, der skal graveres på tværs af hovedmaterialet og hjælpematerialet. Når pladen flyttes efter hvert graveringssegment, kan du bruge trekantmærkerne til at hjælpe med justering.

	1. Objektlængde
	2. Arbejdsområde (Højde)
	3. Referencelag
	4. Justeringsmærker

Ved brug af figuren nedenfor som eksempel er objektlængden 450mm. Hvis arbejdsområdets højde er indstillet til 250mm, vil dette objekt blive opdelt i i alt to segmenter.

Den stiplede linje angiver delingspunktet for hvert arbejdsområde.

Det anbefales generelt at minimere antallet af segmenter for at undgå potentiel fejljustering ved forbindelsespunkterne på grund af mindre fejl.

Eksportér designfilen efter at have fuldført indstillingerne.

Trin 4 - Graveringsjob

Hvis du bruger justeringsmærker, skal du forberede en hjælpematerialeplade.

Trin 4.1 - Forberedelse til gravering

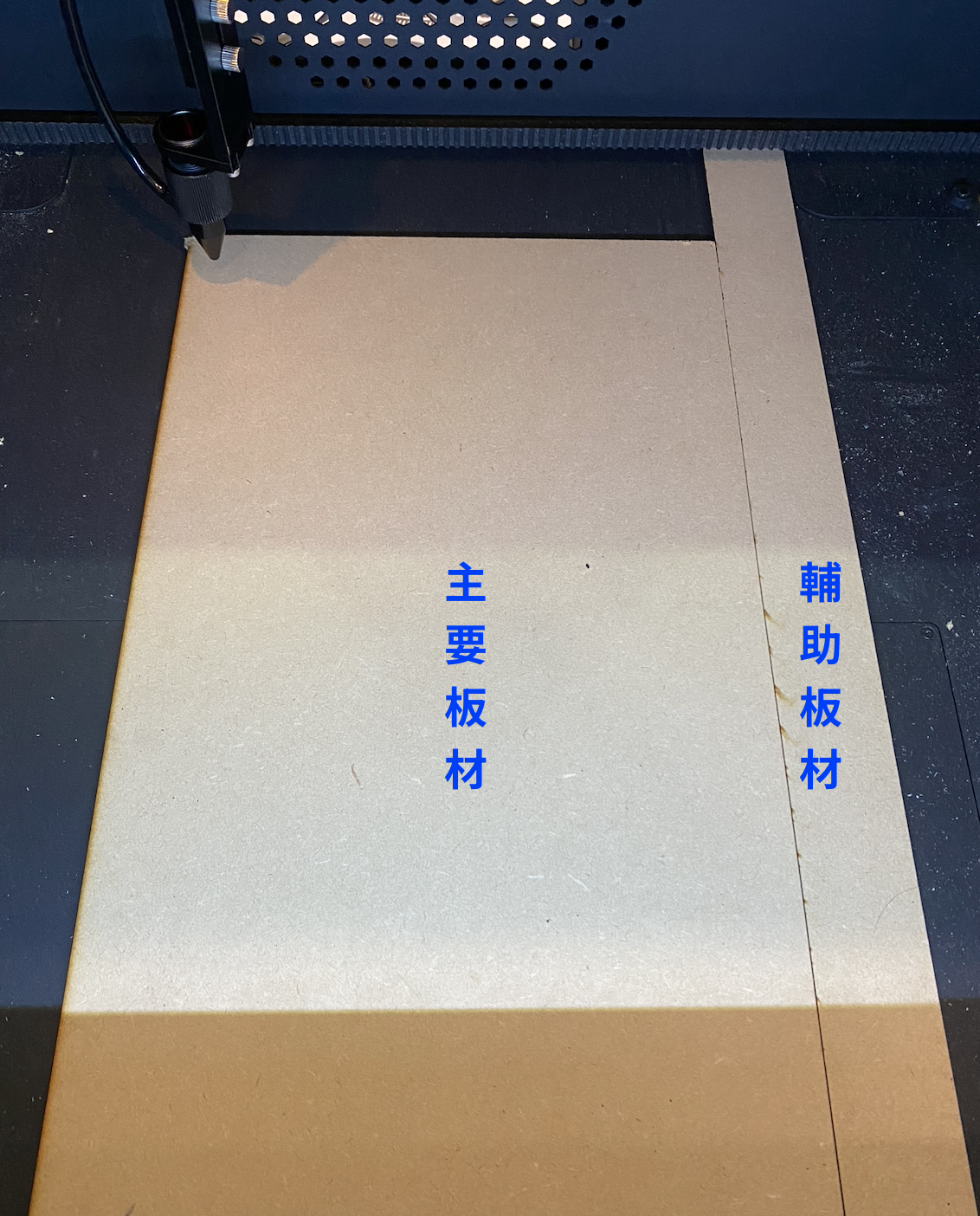

Fastgør hjælpematerialet ved siden af hovedmaterialet.

Aktivér "Start fra aktuel position" og flyt laserhovedet til øverste venstre hjørne af materialet, der skal graveres.

Aktivér "Start fra aktuel position" og indstil startpunktet til øverste venstre hjørne.

(Du kan også bruge "Start fra nulpunkt", men bemærk venligst, at laserrøret skal flyttes til højre side for at forhindre fejl ved nulstilling.)

Brug "Indramning" til at bekræfte graveringspositionen for det første segment af designet.

Bemærk venligst: Slå referencelaget fra under indramning.

Bekræft positionen af justeringsmærkerne ved hjælp af indramningspositionen; mærkerne skal strække sig over både hovedmaterialet og hjælpematerialet.

(Ved brug af standard 4cm justeringsmærke som eksempel, skal du sikre dig, at laserhovedet strækker sig cirka 2cm ind på hjælpematerialet under indramning.)

Trin 4.2 - Gravering af første segment

Som standard er kun det første arbejdssegment og justeringsmærkerne aktiveret, når filen eksporteres. Efter justering af parametrene kan du direkte starte graveringen af det første arbejdsområde.

Efter graveringen er fuldført, skal en del af justeringsmærket være på hjælpematerialet.

Trin 4.3 - Gravering af andet segment

Deaktiver det første arbejdssegmentlag og aktiver det andet arbejdssegmentlag.

Flyt hovedmaterialet, juster det nedre justeringsmærke på hovedmaterialet med det øvre mærke på hjælpematerialet, og fortsæt derefter med det andet segment af graveringen.
