4-15 Avanceret kamerakalibrering

 Sørg for, at dit Beam Studio og HEXA RF firmware er opdateret til den seneste version.

Beskrivelse

Denne artikel vil guide dig gennem processen med at udføre en avanceret kamerakalibrering.


Hvornår avanceret kamerakalibrering er nødvendig
1. Når systemet er blevet genflashet.
2. Når kameramodulet er blevet udskiftet.

Trin 1 - Bekræft versionen af Beam Studio og firmware

Påkrævet softwareversion: Beam Studio 2.4.4 eller nyere.

Påkrævet firmwareversion: 6.0.6 eller nyere.

Trin 2 - Forberedelse

Materialer der skal forberedes:

1. A4 hvidt papir eller en lysfarvet træplade i samme størrelse.
2. Download skakbrættet og print det ud på et andet A4 hvidt papir.
   Fastgør det derefter på en fast, flad overflade, som træ eller akryl, for at undgå kalibreringsproblemer forårsaget af ujævnheder.

Trin 3 - Udfør avanceret kamerakalibrering

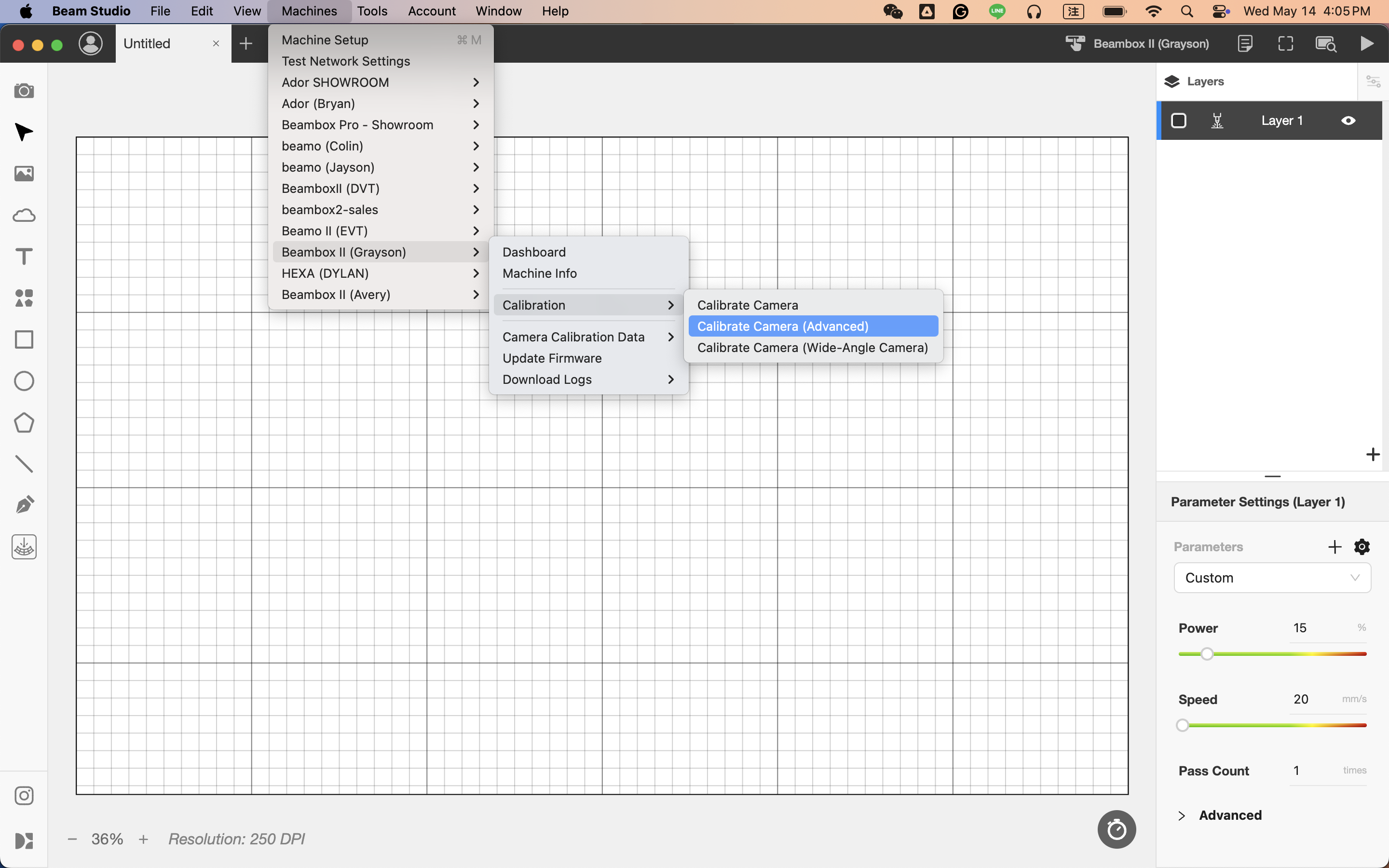

Vælg navnet på den maskine, du ønsker at bruge, og klik på "Kalibrer kamera (avanceret)."

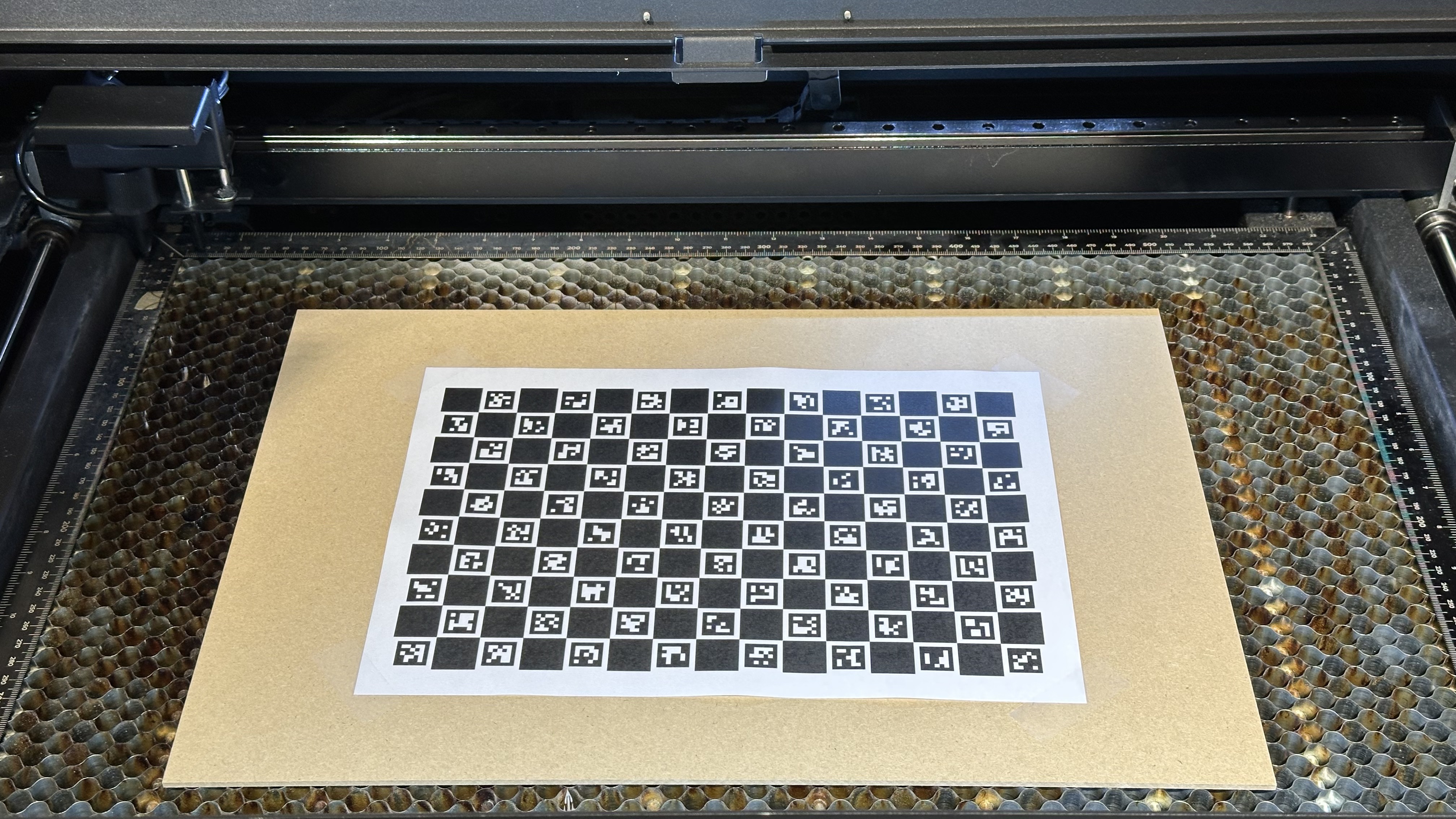

Trin 4 - Placer skakbrættet

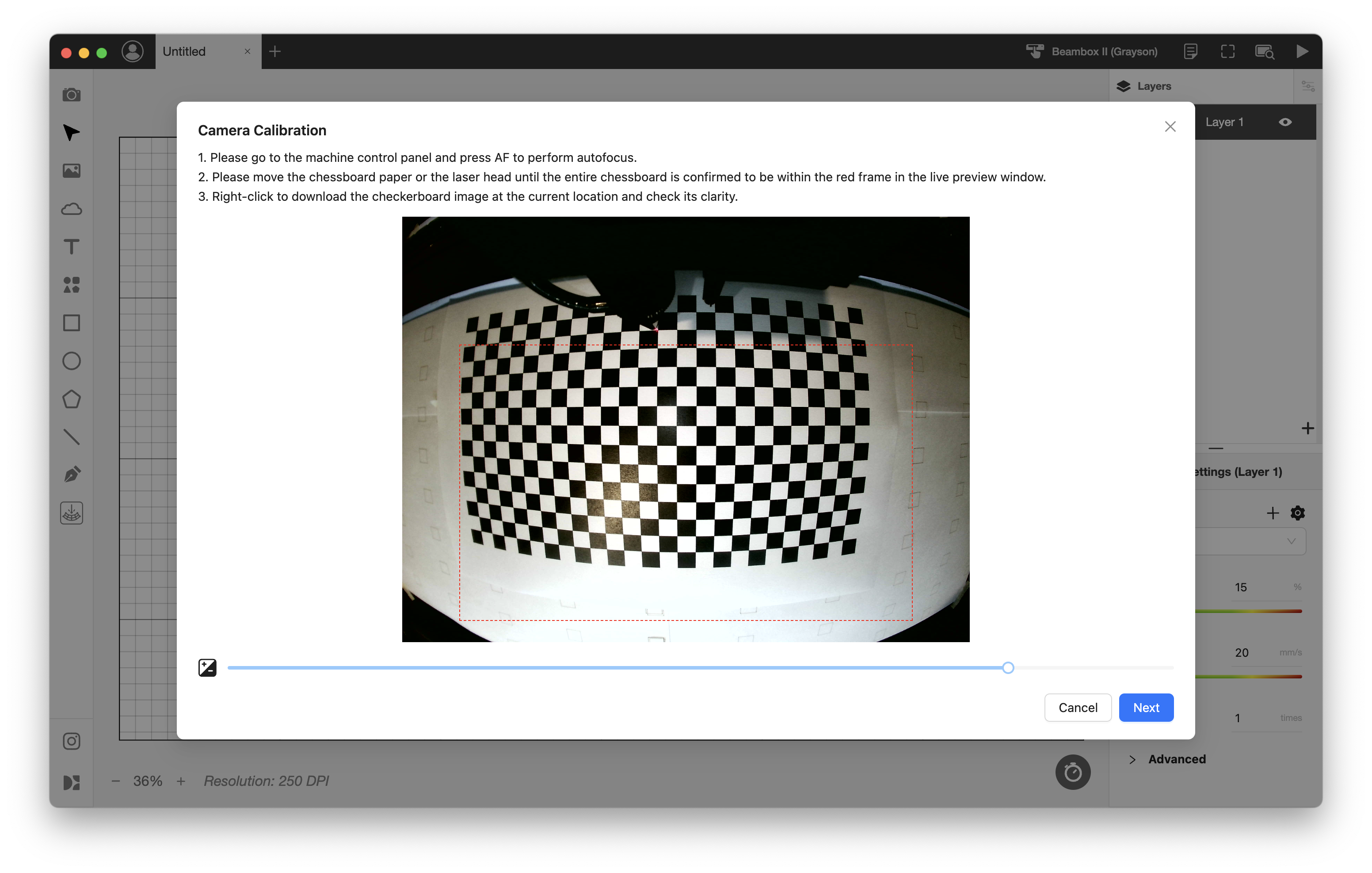

Trin 5 - Flyt skakbrættet ind i den røde firkant

Efter at have flyttet skakbrættet ind i den røde firkant, klik på næste for at kalibrere.

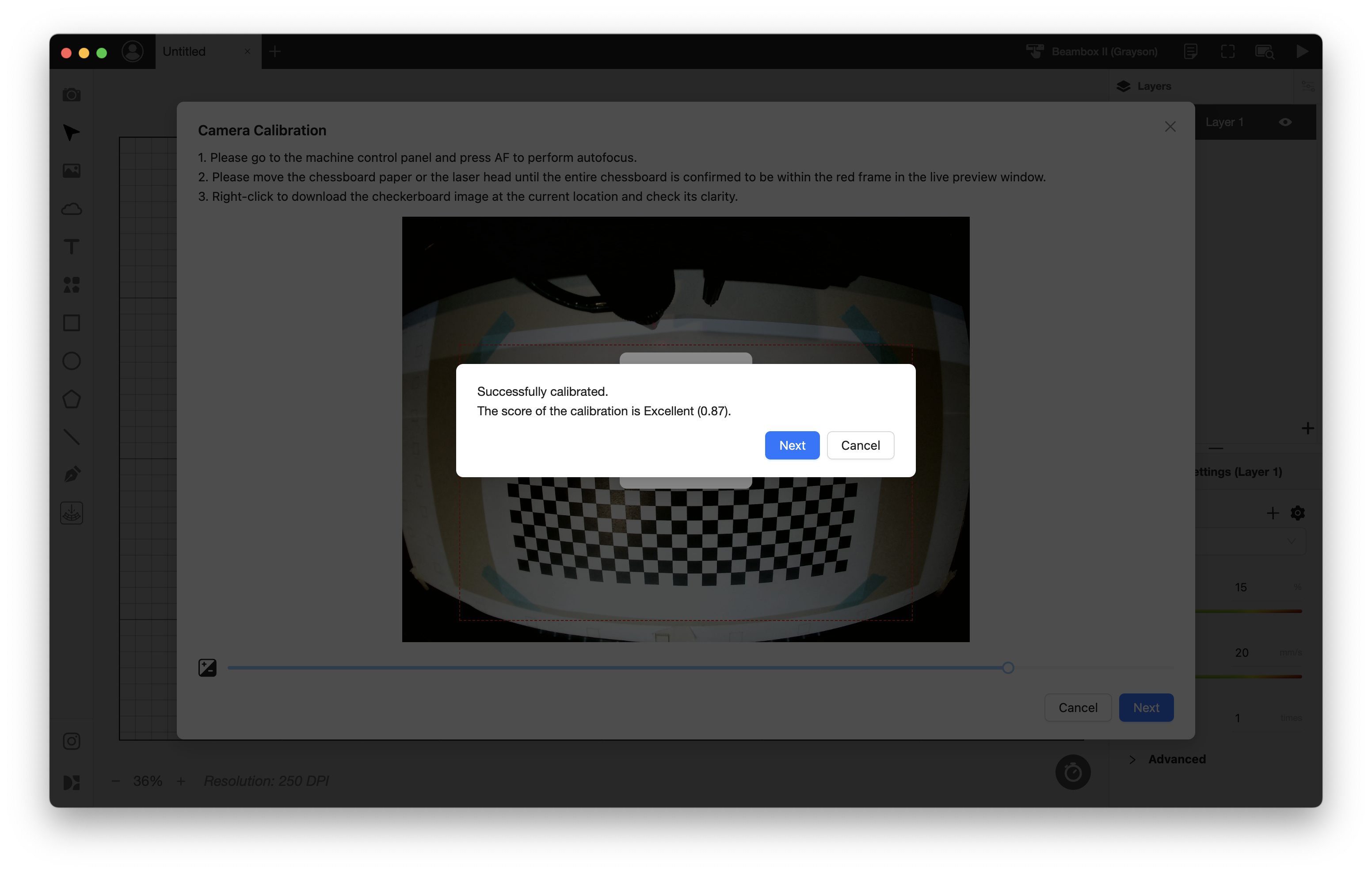

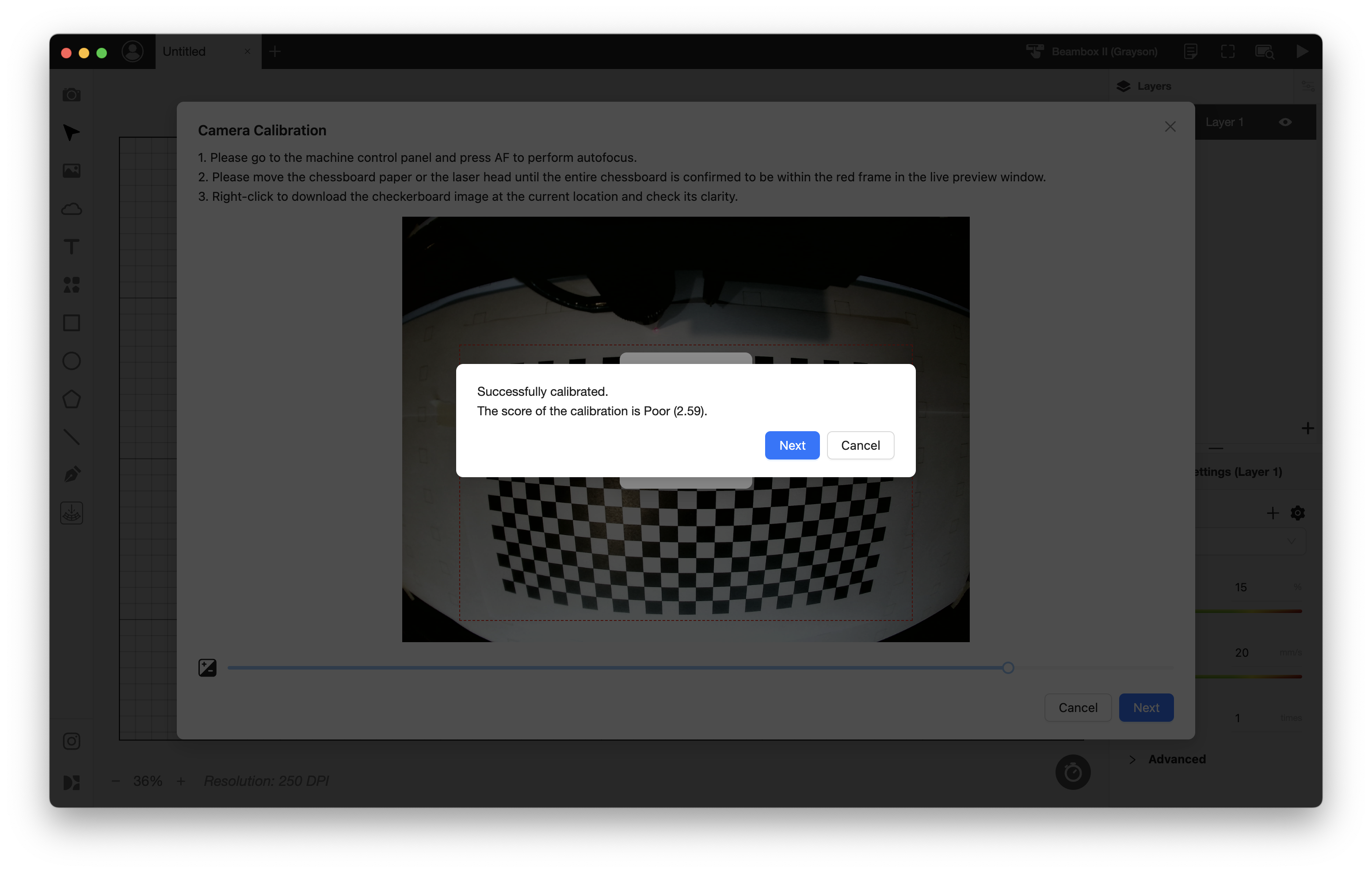

Trin 6 - Kontroller scoren

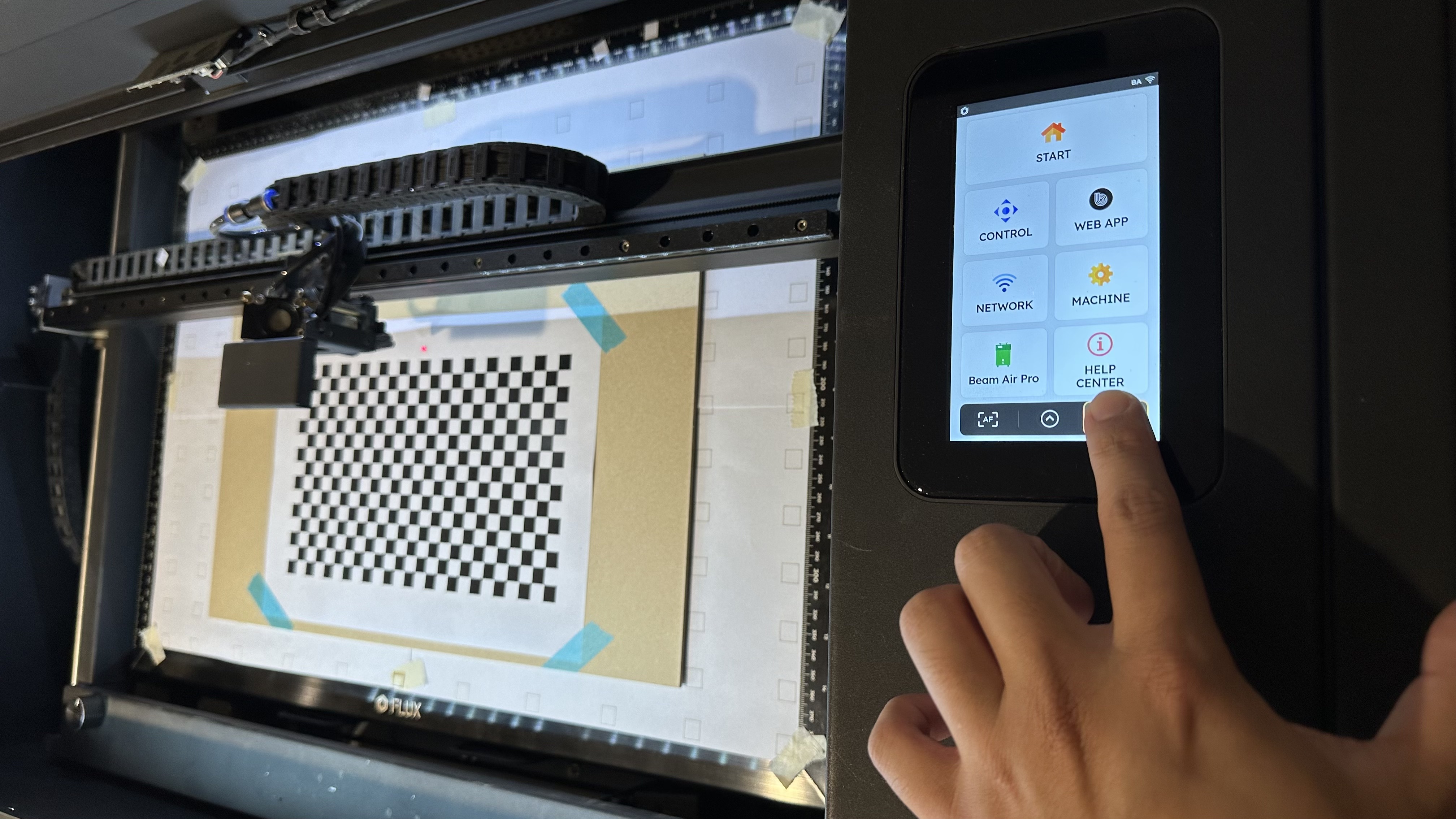

Hvis scoren er dårlig, prøv at flytte pladerne ned og kalibrer derefter igen, indtil scoren bliver Fremragende.

Trin 7 - Placer hvidt papir

Placer et rent A4 hvidt papir i midten af arbejdsområdet og fastgør det ved at tape alle fire hjørner ned med klæbebånd.

Trin 8 - Tegn kalibreringsbillede

Klik på "START GRAVERING" for at tegne kalibreringsbilledet.

Trin 9 - Juster markørpunkter

Zoom ind, zoom ud og juster fotoets eksponering for at justere de røde markørpunkter præcist med de otte tegnede punkter.

Hvis markørpunkterne vises uden for det hvide papir, som vist på billedet nedenfor, følg disse trin for at justere dem.

a. Træk fotorammen for at centrere det tegnede 8-punkts mønster, og tag derefter billedet igen.

b. Juster alle markørpunkter manuelt.
Se følgende rækkefølge af markørpunkter:

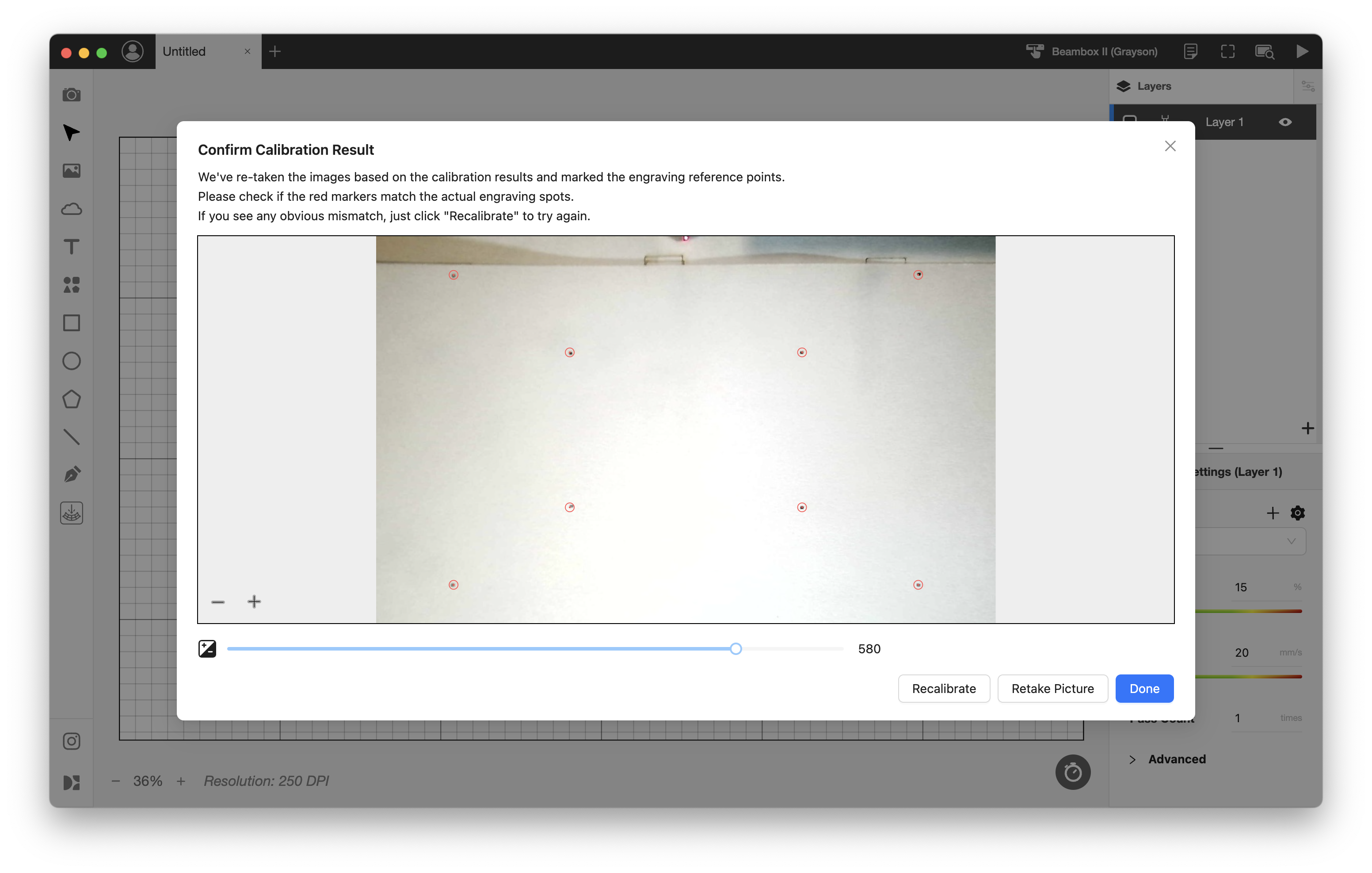

Trin 10 - Bekræft kalibreringsresultat
