#913 Unormal luftstrømsdetektering

FLUX Support Team
  • Opdateret

Mulige årsager:

  1. Systemanomali (Opdater firmware, gendan fabriksindstillinger, eller genflash SD-kortet).
  2. Luftslange bøjet eller beskadiget.
  3. Den gennemsigtige T-samling (T-fitting) på sensoren er bøjet eller beskadiget.
  4. Hovedkortfejl.
  5. Luftpumpe adapterkortfejl.
  6. Luftpumpen er for svag.
  7. Luftpumpen er for stærk (Lav sandsynlighed).

Trin 1

  • Udskift luftpumpefilteret på siden af maskinen.IMG20250508171210.jpg

  • Sørg for at luftventilen er i ÅBEN position.

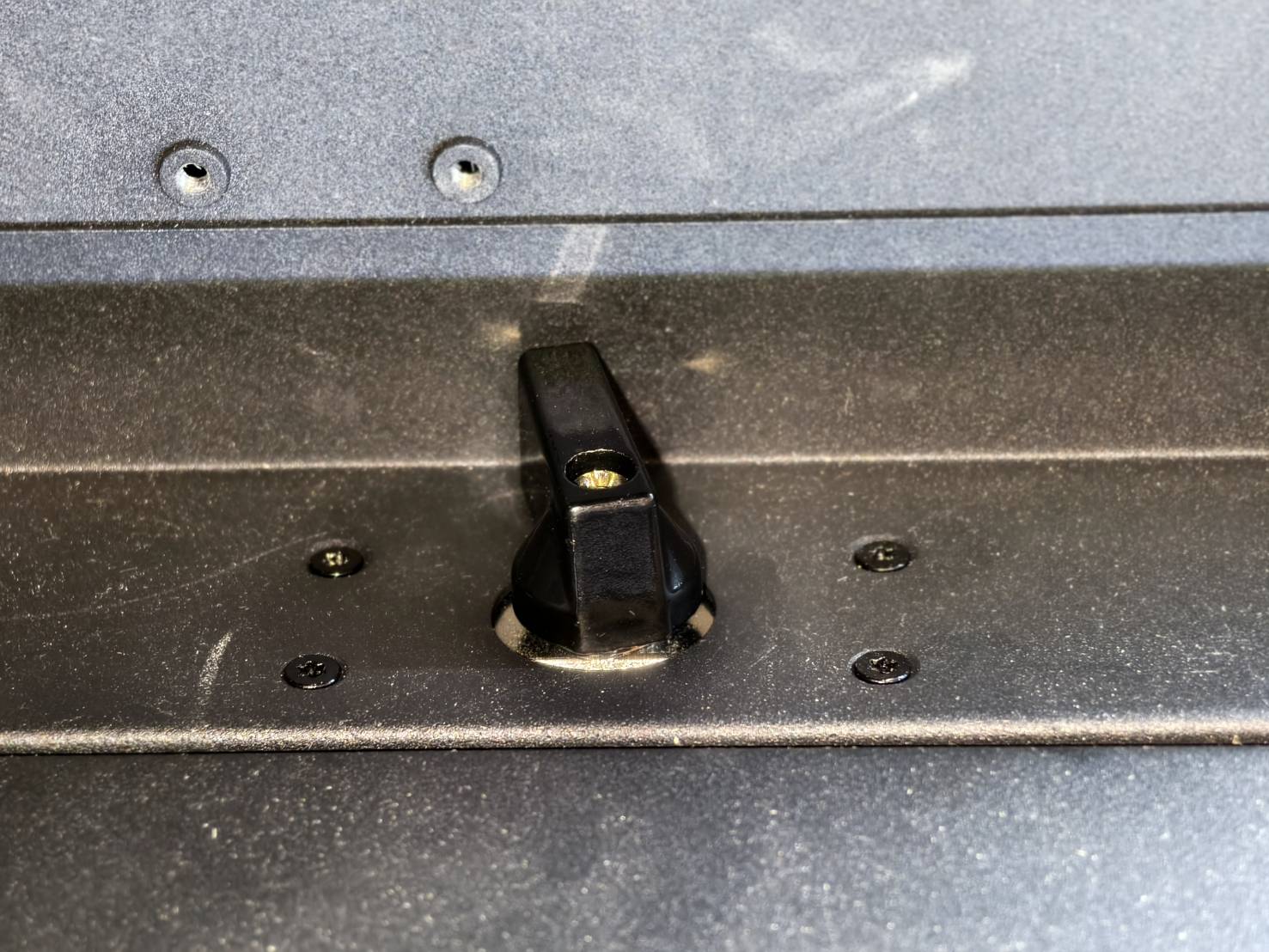

    Åben

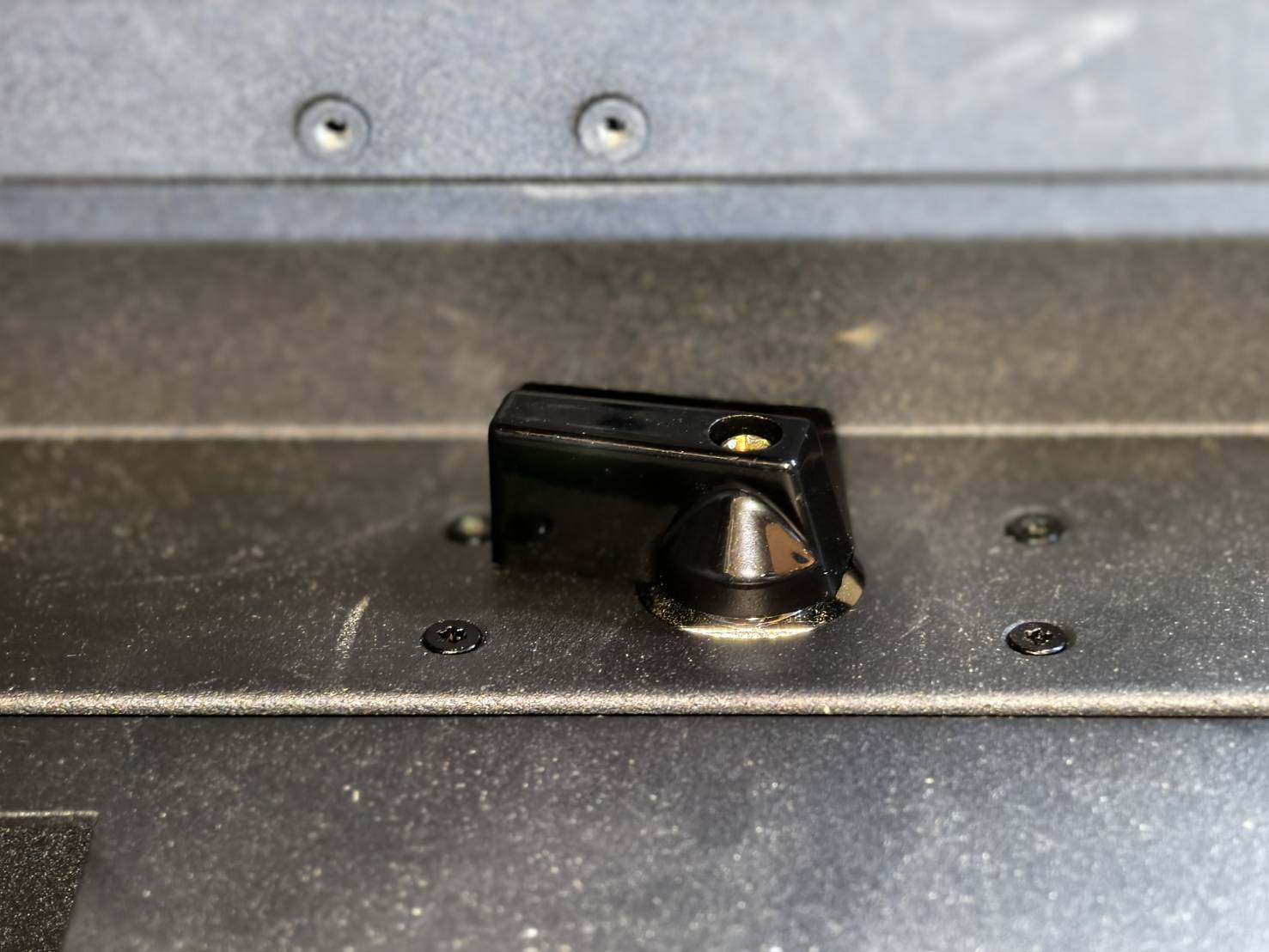

    Lukket
  • Udfør en luftstrømstest.



Evaluer testresultatet og bestem næste trin:

  • Værdien er inden for normalområdet >> Trin 3.1
  • Værdien er IKKE inden for normalområdet >> Trin 2

Trin 2

Kontroller om luftstrømmen fra laserhovedets dyse er normal.

  • Klik på "Handling ➜ Luftpumpe" på maskinpanelet.
  • Placer din hånd eller et stykke papir under laserhovedets dyse for at mærke, om luftstrømmen er normal.

Evaluer testresultatet og bestem næste trin:

  • Ja, der blæser luft ud >> Trin 3
  • Nej, der blæser INGEN luft ud >> Trin 2.1

Trin 2.1

Fjern maskinens sidedæksel og kontroller, om ledningerne og T-forbindelsen er tilsluttet korrekt.

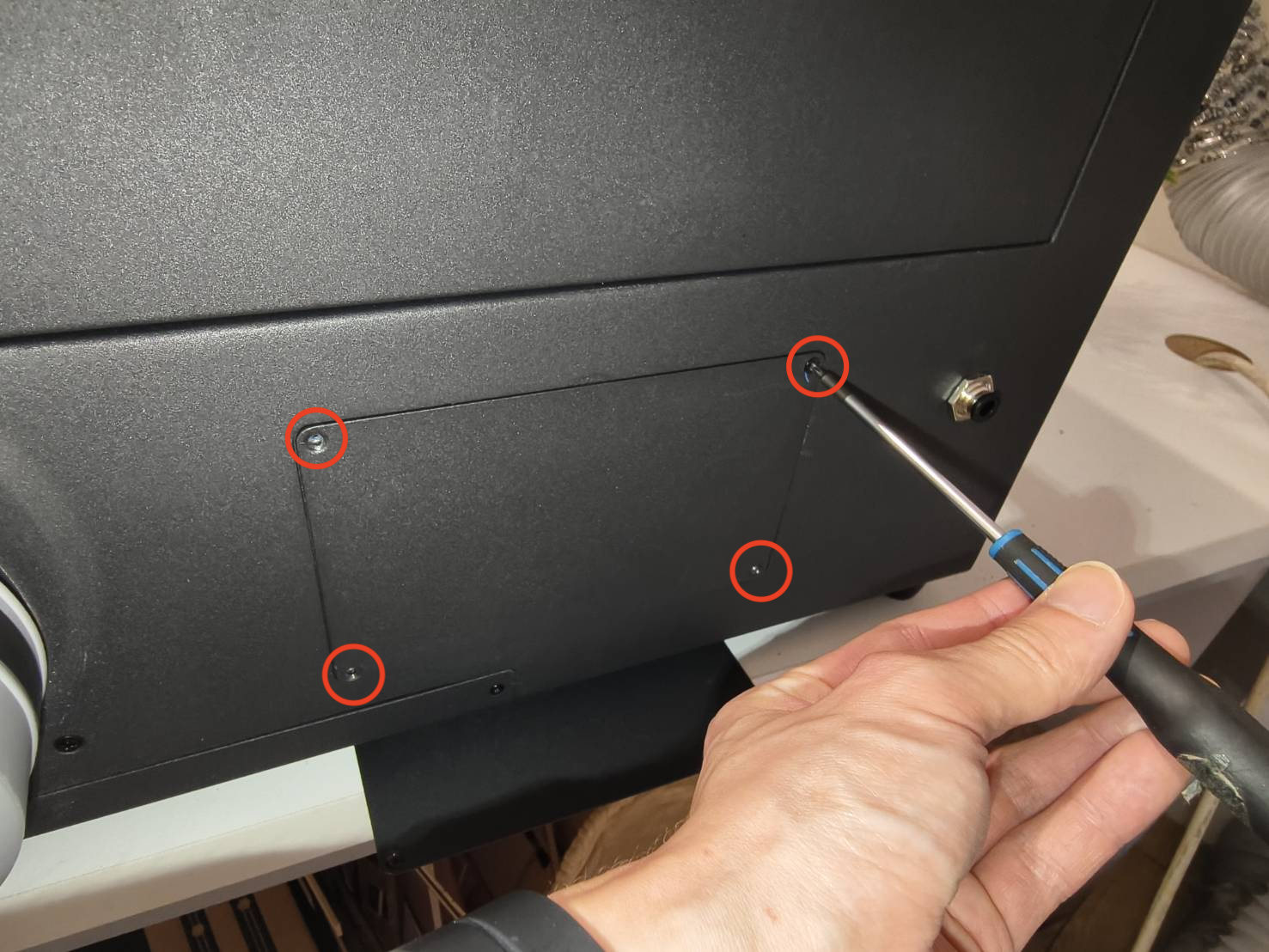

  • Løsn krydsslidssskruerne på siden for at åbne sidedækslet.

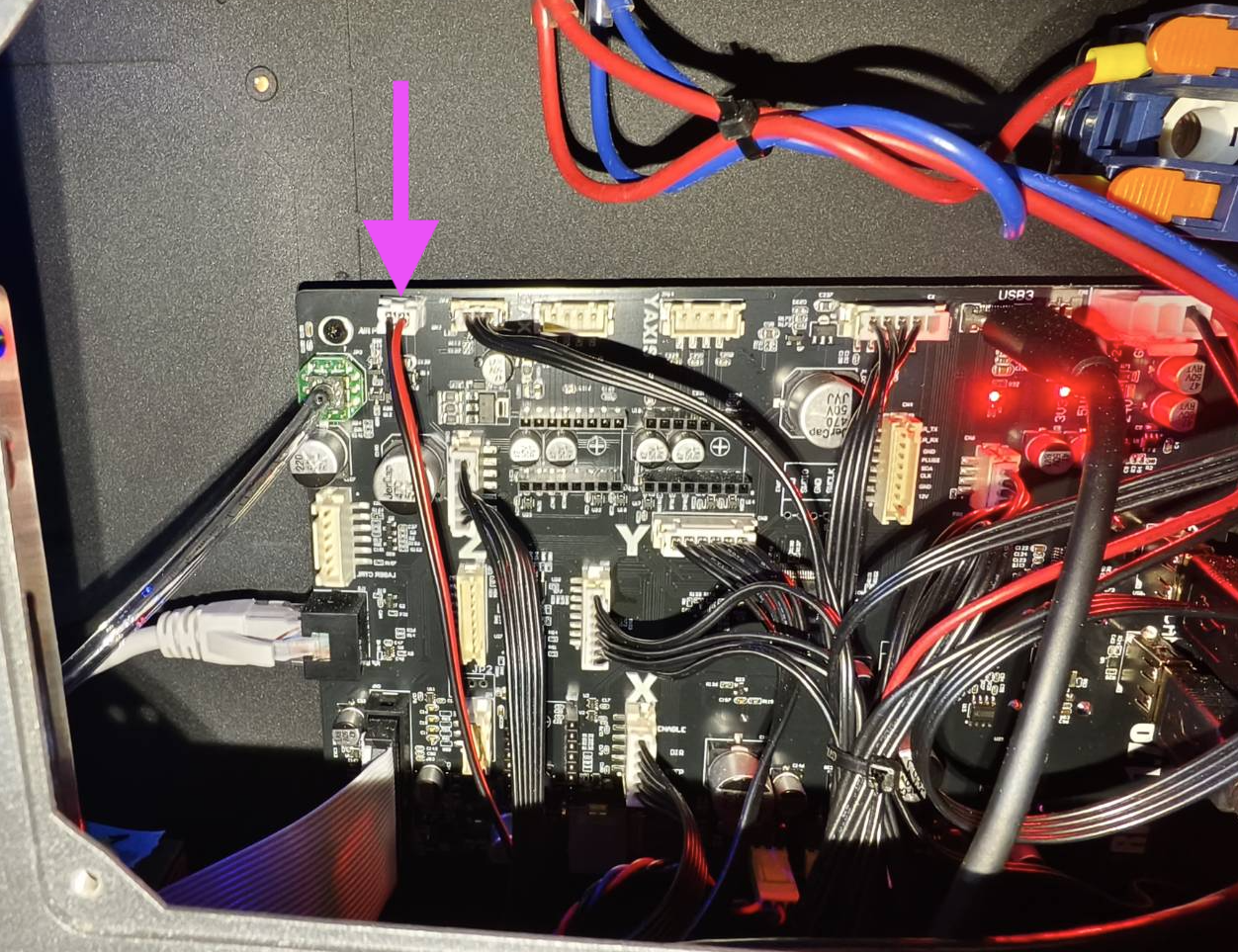

  • Kontroller eller gentilslut luftpumpens ledninger på hovedkortet (Sluk venligst maskinen først).

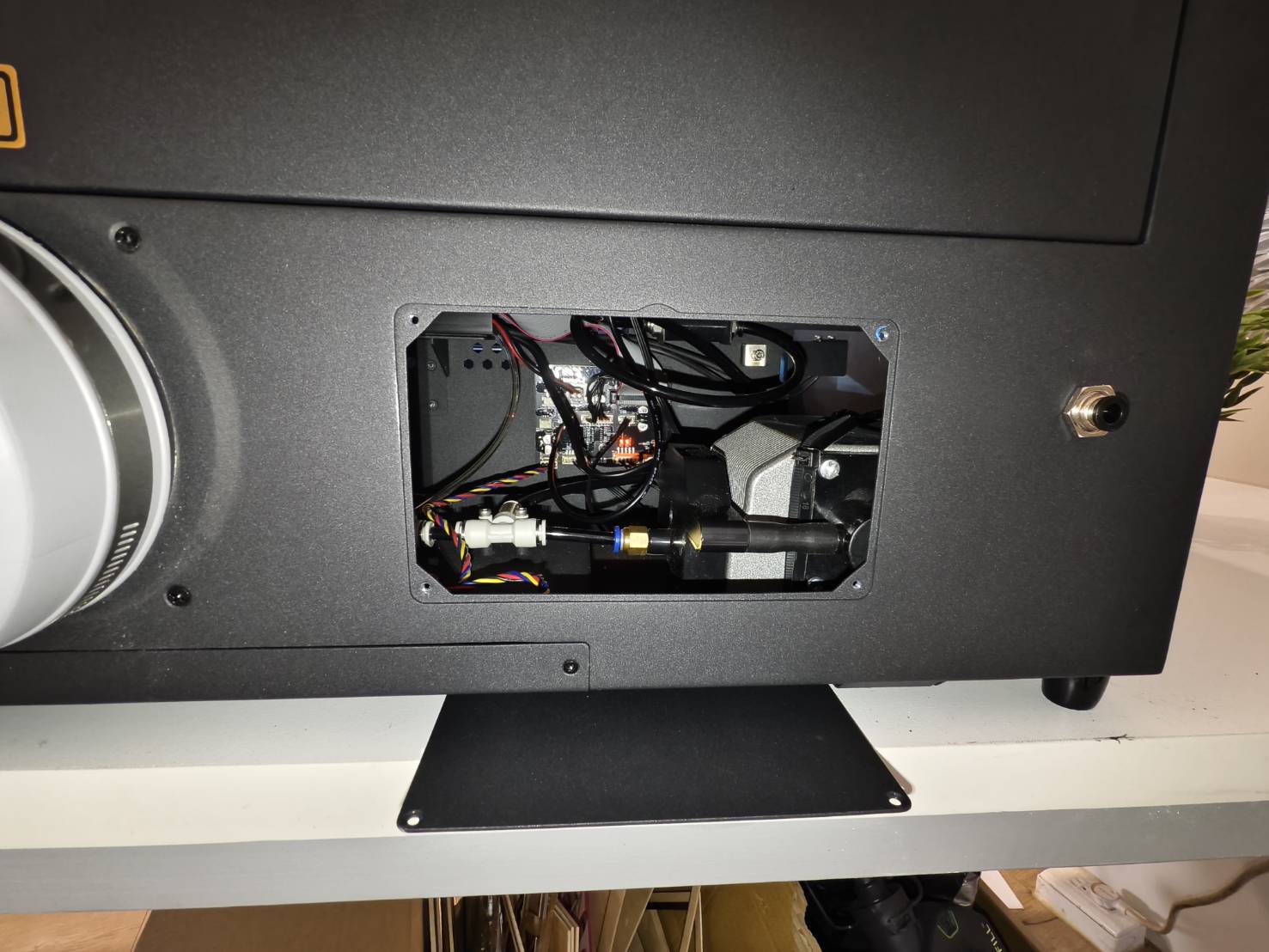

  • Demonter bagdækslet og kontroller, om luftslangetilslutningerne er løse eller bøjede.

  • Kontroller luftslangen på laserhovedet.

    Luftslange på dyse er bøjet Luftslange på kæde er bøjet



  • Tænd for maskinen og klik på "Handling ➜ Luftpumpe" for at kontrollere, om luftblæsefunktionen fungerer normalt.

Evaluer testresultatet og bestem næste trin:

  • Ja, der blæser luft ud >> Trin 3
  • Nej, der blæser INGEN luft ud >> Trin 2.2

Trin 2.2

Gendan maskinen til fabriksindstillinger og test, om der blæser luft fra laserdysen.

(Hjem Maskine Næste side Fabriksnulstilling Ja)


Evaluer testresultatet og bestem næste trin:

  • Ja, der blæser luft ud >> Trin 3
  • Nej, der blæser INGEN luft ud >> Trin 2.3

Trin 2.3

Opdater firmware til den seneste version og test, om der blæser luft fra laserdysen.
4-7 Firmware-opdatering




Evaluer testresultatet og bestem næste trin:

  • Nej, der blæser INGEN luft ud >> Kontakt kundeservice
    • Mulige årsager:
      1. Luftpumpefejl, skal udskiftes.
      2. Hovedkortfejl, skal udskiftes.
      3. Luftpumpe-adapterkortfejl, skal udskiftes.

Trin 2.4

Aktiver "Luftstrømshastighedstest" på maskinpanelet og flyt laserhovedet til arbejdsområdets fire hjørner for at verificere, om værdien ændrer sig med bevægelsen.
For at aktivere testen: Klik på "Maskine ➜ Hardwareindstillinger ➜ Luftstrømshastighedstest"

Sådan aktiveres luftstrømshastighedstest



Demonstration:



Evaluer testresultatet og bestem næste trin:

  • Værdien er altid inden for normalområdet >> Trin 2.5
  • Værdien er altid under minimumsværdien >> Trin 4
  • Værdien er altid over maksimumsområdet >> Trin 5
  • Værdien svinger mellem normal og maksimum >> Trin 5

Trin 2.5

Udfør en opgave og observer, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst
    • Mulig årsag:
      1. Systemfejl opstod.
  • Ja, fejlen opstår stadig >> Kontakt kundeservice
    • Mulige årsager:
      • Systemet er beskadiget og kræver genindlæsning af RK-hovedkortet.
      • Hovedkortfejl, skal udskiftes.

Trin 3

Aktivér luftstrømsværdien på panelet, og flyt laserhovedet rundt i arbejdsområdet for at se, om værdien ændrer sig, mens laserhovedet flyttes.

Sådan aktiveres luftstrømshastighedstesten.



Demonstration:



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for normalområdet >> Trin 3.1
  • Værdien er altid mindre end min.-værdien >> Trin 4
  • Værdien er altid større end maks.-værdien >> Trin 5
  • Værdien ændrer sig mellem normal og maks.-værdien >> Trin 5

Trin 3.1

Udfør en opgave og observer, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Maskinen fungerer normalt.
  • Ja, fejlen opstår stadig >> Trin 3.2

Trin 3.2

Tilslut det gennemsigtige T-stykke igen på sensoren, og udfør derefter en opgave for at kontrollere, om fejlen fortsætter.

  • Åbn sidedækslet for at inspicere maskinens indre.

  • Tilslut det gennemsigtige T-stykke igen.



  • Udfør en opgave og observer, om fejlen opstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst

    • Mulig årsag:
      1. Dårlig forbindelse af det gennemsigtige T-stykke.
  • Ja, fejlen opstår stadig >> Trin 3.3

Trin 3.3

Gendan maskinen til fabriksindstillinger og udfør en opgave for at se, om fejlen opstår.

(Hjem Maskine Næste side Fabriksnulstilling Ja)



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst

    • Mulig årsag:
      1. Systemfejl.
  • Ja, fejlen opstår stadig >> Kontakt kundeservice
    • Mulige årsager:
      1. Systemet er beskadiget og kræver genindlæsning af RK-hovedkortet.
      2. Hovedkortfejl, skal udskiftes.

Trin 4

Tilslut det gennemsigtige T-stykke igen og kontroller luftstrømsværdien.

  • Åbn sidedækslet for at inspicere maskinens indre.

  • Tilslut det gennemsigtige T-stykke igen.



  • Aktiver "Test af luftstrømshastighed" og flyt laserhovedet for at kontrollere værdierne.

Evaluer testresultatet og bestem næste trin:

  • Værdien er altid inden for normalområdet >> Trin 4.3
  • Værdien er altid under minimum >> Trin 4.1
  • Værdien er altid over maksimumområdet >> Trin 5
  • Værdien svinger mellem normal og maksimum >> Trin 5

Trin 4.1

Kontroller luftrørene og den gennemsigtige T-samling for lækager eller skader.

  • Kontroller luftslangen på laserhovedet.

    Luftslange på dyse er bøjet Luftslange på kæde er bøjet
  • Kontroller om luftrørsforbindelserne lækker. Tilslut igen om nødvendigt.


  • Kontroller resten af luftrørets forløb.

    Oversigt over luftrørslayout

Evaluer testresultatet og bestem næste trin:

  • Luftrør og T-samling er normale >> Trin 4.2
  • Der er et problem med luftrør eller T-samling >> Kontakt kundeservice
    • Mulige årsager:
      1. Luftrørsfejl, skal udskiftes.
      2. T-samlingsfejl, skal udskiftes.

Trin 4.2

Gendan maskinen til fabriksindstillinger og kontroller om luftstrømsværdien vender tilbage til normalen.

(Hjem Maskine Næste side Fabriksnulstilling Ja)



Evaluer testresultatet og bestem næste trin:

  • Værdien er altid inden for normalområdet >> Trin 4.3
  • Værdien er vedvarende under minimum >> Kontakt kundeservice
    • Mulige årsager:
      1. Luftpumpefejl, skal udskiftes.
      2. Hovedkortfejl, skal udskiftes.
      3. T-samlingsfejl, skal udskiftes.
  • Værdien er altid over maksimumområdet >> Trin 5
  • Værdien svinger mellem normal og maksimum >> Trin 5

Trin 4.3

Udfør en opgave og observer, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst
    • Mulige årsager:
      1. Systemfejl.
      2. Dårlig forbindelse af T-samlingen.
  • Ja, fejlen opstår stadig >> Kontakt kundeservice
    • Mulige årsager:
      1. Hovedkortfejl, skal udskiftes.
      2. Systemet er beskadiget og kræver genindlæsning af RK-hovedkortet.

Trin 5

Åbn sidedækslet og kontroller de sorte luftrør for bøjninger eller knæk.

  • Åbn sidedækslet for at inspicere maskinens indre.

  • Kontroller T-samlingen.


  • Kontroller luftrørsforbindelserne for lækager. Tilslut igen om nødvendigt.

  • Kontroller resten af luftrørets forløb.

    Oversigt over luftrørslayout

Evaluer testresultatet og bestem næste trin:

  • Ingen bøjninger i luftrør >> Trin 6
  • Bøjninger i luftrør fundet >> Trin 5.1

Trin 5.1

Forsøg at rette den bøjede del af luftrøret ud og test luftstrømsværdien.
Skær IKKE luftslangen over. Dette trin er kun for at anvende kraft til at rette den ud.



Evaluer testresultatet og bestem næste trin:

  • Kan ikke rette slangen ud >> Kontakt kundeservice
    • Mulig årsag:
      1. Luftslange beskadiget, skal udskiftes.
  • Værdien er altid inden for normalområdet >> Trin 5.2
  • Værdien er vedvarende under minimum >> Trin 4
  • Værdien er altid over maksimumområdet >> Kontakt kundeservice
    • Mulig årsag:
      1. Luftslange beskadiget, skal udskiftes.
  • Værdien svinger mellem normal og maksimum >> Kontakt kundeservice
    • Mulig årsag:
      1. Luftslange beskadiget, skal udskiftes.

Trin 5.2

Udfør en opgave og observer, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst
    • Mulig årsag:
      1. Luftslangen var tidligere bøjet, men er blevet rettet ud og repareret med succes.
  • Ja, fejlen opstår stadig >> Trin 5.3

Trin 5.3

Gendan maskinen til fabriksindstillinger og observer, om fejlen opstår igen.

(Hjem Maskine Næste side Fabriksnulstilling Ja)



Evaluer testresultatet og bestem næste trin:

  • Nej, fejlen opstår ikke >> Problem løst

    • Mulig årsag:
      1. Systemfejl.
  • Ja, fejlen opstår stadig >> Kontakt kundeservice
    • Mulige årsager:
      1. Hovedkortfejl, skal udskiftes.

Trin 6

Gendan maskinen til fabriksindstillinger og kontroller luftstrømsværdien.

(Hjem Maskine Næste side Fabriksnulstilling Ja)



Evaluer testresultatet og bestem næste trin:

  • Værdien er altid inden for normalområdet >> Trin 4.3
  • Værdien er vedvarende under minimum >> Trin 4
  • Værdien er altid over maksimumområdet >> Trin 6.1
  • Værdien svinger mellem normal og maksimum >> Trin 6.1

Trin 6.1

Afmonter det gennemsigtige T-stykke fra hovedkortet og observer, om værdien falder.






Evaluer testresultatet og bestem næste trin:

  • Værdien falder og forbliver under normalområdet >> Kontakt kundeservice
    • Luftpumpefejl, skal udskiftes.
    • Luftslangen er bøjet et sted og kan ikke ses.
    • Hovedkortfejl, skal udskiftes (Lav sandsynlighed).
    • T-stykke fejl, skal udskiftes (Lav sandsynlighed).
  • Værdien svinger mellem normale og unormale områder >> Kontakt kundeservice
    • Mulig årsag:
      1. Hovedkortfejl, skal udskiftes.

Kontakt kundeservice

  • Følg venligst instruktionerne i den linkede artikel for at rapportere dit problem til FLUX officielle kundesupport. [Kontakt kundeservice]

*Information indsamlet i denne artikel, såsom fotos eller videoer der viser maskinproblemer, skal deles med din distributør eller FLUX teknisk support.



#END
