#910 Z-akse Problem/Auto-fokus Problem/Honeycomb Platform Problem/Arbejdsbord Problem/Dårlig Fokusafstand

FLUX Support Team
  • Opdateret

Beskrivelse:

Årsagerne til Z-akseproblemer kan være ret komplekse. Der er forskellige relaterede symptomer, såsom at autofokusfunktionen fejler, platformen er helt ude af stand til at bevæge sig, platformen ikke kan køre hjem til udgangspositionen, eller ikke kan nå toppen. Se venligst følgende trin for at fejlfinde Z-akseproblemer.

Hvis din maskines problem er en forkert fokusafstand, se venligst denne article for instruktioner om justering af fokusafstanden.

Mulige årsager

  1. Systemfejl (Opdater firmware, gendan fabriksindstillinger, eller genflash RK-kortet).
  2. Materialet er ikke fladt nok.
  3. Autofokussonde fejlfunktion.
  4. Autofokus kontrolkort fejl.
  5. Hovedkort fejl.
  6. Vertikal (Z-akse) "øverste" endestopkontakt fejl.
  7. Honeycomb-platformen er ikke i vater.
  8. Z-akse stepmotor fejl (Lav sandsynlighed).

Trin A1

Udfør venligst en autofokustest uden at laserdysen berører overfladen.
Placer materialet på honeycomb-platformen og flyt laserhovedet over materialet, så kun fokussonden kan berøre materialet under fokusering.



Bekræft testresultatet og tag den næste handling:

Trin A1.1

  • Sørg for, at din probe er sænket til sit laveste punkt, så probens længde overstiger dysen.
  • Sørg for, at dysen er sikkert fastspændt; når den er fastspændt, vil dysen bevæge sig opad for at undgå interferens med fokusprobe under fokusering.
  • Da længderne på dysespidsen og proben er meget ens, skal du sikre dig, at dit materiale er fladt nok til at undgå kontakt med dysespidsen først.

  • Efter at have kontrolleret ovenstående punkter skal du udføre autofokus igen.



Bekræft testresultatet og tag den næste handling:

  • Autofokus fungerer nu normalt >> Problem løst

Trin A1.2

Se venligst videoen nedenfor for at bekræfte, om du oplever en lignende situation, hvor dysespidsen kommer i kontakt med materialeoverfladen før proben gør.



Bekræft testresultatet og tag den næste handling:

  • Ja, mit problem ligner situationen i videoen >> Optag en video >> Kontakt support
    • Mulige årsager:
      1. Skade på gevindtilslutningen mellem dysen og det 3. spejlbeslag, hvilket forhindrer dysen i at bevæge sig til toppen.
      2. Honeycomb-platformen er ikke flad nok.
      3. Arbejdsplatformen er ikke nivelleret og kræver justering.
  • Nej, mit problem er anderledes end videoen >> Trin C1

Trin A2

Opdater eller geninstaller firmwaren til den nyeste version for at se, om problemet kan løses.
Brug venligst linket for at se instruktionerne.
4-7 Firmwareopdatering



Bekræft testresultatet og tag den næste handling:

  • Ja, problemet er løst >> Problem løst
    • Mulig årsag: Maskinsystemfejl
  • Nej, problemet fortsætter >> Trin A3

Trin A3

Fjern honeycomb-platformen og beslagene.
Gå til "Vedligeholdelse"-indstillingen på kontrolpanelet, tryk på de to Z-akse-grænseafbrydere, og observer om ikonet ændrer sig.
Fungerer de øverste og nederste Z-akse-grænseikoner på kontrolpanelet korrekt?




Bekræft testresultatet og tag den næste handling:

  • Ja, begge fungerer normalt >> Trin B1
  • Nej, en eller begge fungerer ikke >> Trin A4

Trin A4

Frakobl Z-aksens grænseafbryderkabel fra hovedkortet og kontrollér ikonerne på kontrolpanelet. Er begge ikoner i OFF-tilstand?

  • Sluk for maskinens strøm. Åbn sidedækslet for at se maskinens indre.



  • Frakobl Z-aksens grænseafbryder-båndkabel.

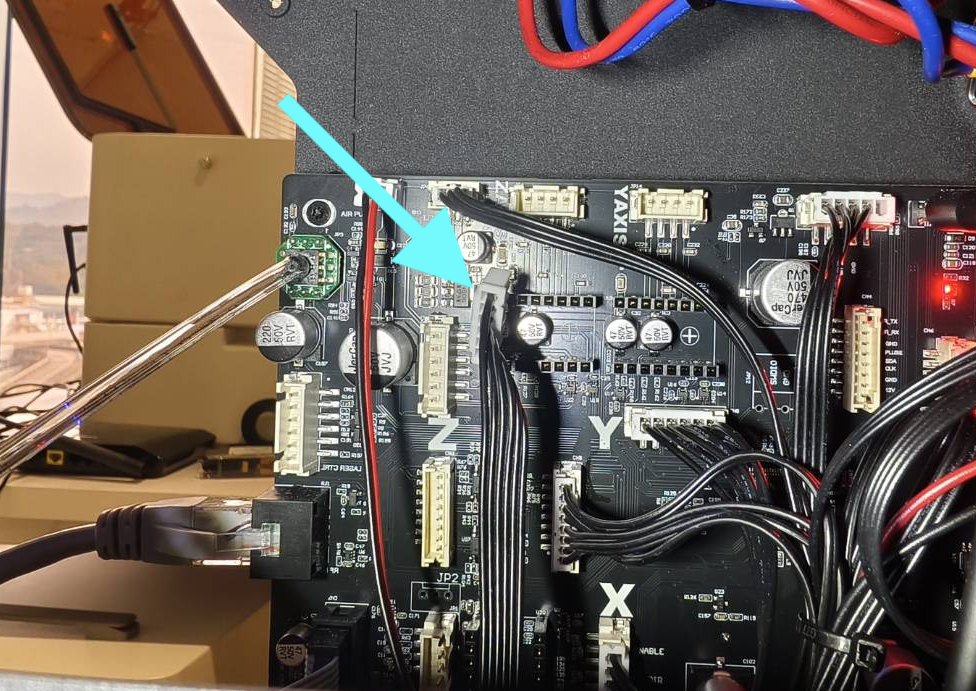

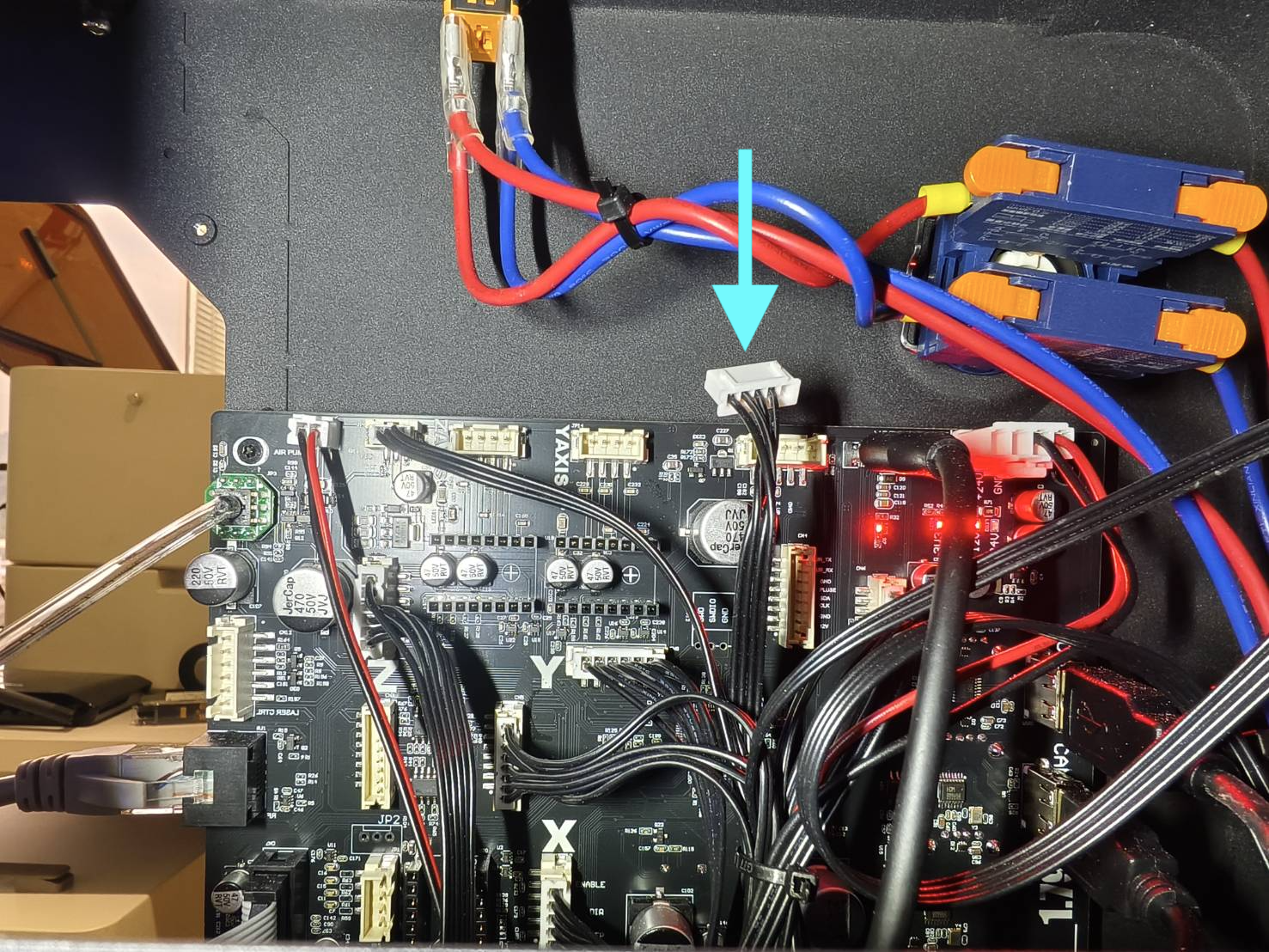

    (Hvis dit printkort afviger fra billedet, henvises til Diagram .)



  • Tænd for maskinens strøm og kontrollér ikonerne. Er begge ikoner i OFF-tilstand?



Bekræft testresultatet og tag den næste handling:

  • Ja, begge er OFF >> Optag en video >> Kontakt support
    • Mulig årsag:
      1. Endestopfejl, udskiftning nødvendig.
  • Nej, en eller begge forbliver TIL >> Optag en video >> Kontakt support
    • Mulig årsag:
      1. Hovedkortfejl, udskiftning nødvendig.

Trin B1

Geninstaller honeycomb-platformen.
Kontroller om arbejdsplatformen kan aktivere både øverste og nederste Z-akses endestop.
Sænk arbejdsplatformen og hæv den derefter til toppen, og kontroller om den aktiverer Z-aksens endestop.

Normalt eksempel - Aktiveret
Unormalt eksempel - Ikke aktiveret
(Demonstreret med HEXA)



Bekræft testresultatet og tag den næste handling:

  • Ja, begge endestop kan aktiveres >> Trin C1
  • Nej, maskinen laver en malende lyd når den når grænsen >> Kontakt support
    • Mulig årsag:
      1. Arbejdsplatformen er ikke vandret og kræver justering.
  • Nej, platformen kan kun bevæge sig i én retning >> Trin C1
  • Nej, platformen kan slet ikke bevæge sig >> Trin B2

Trin B2

Løft/sænk arbejdsplatformen manuelt for at kontrollere om den bevæger sig frit op og ned.

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan flyttes manuelt. >> Trin B3
  • Nej, platformen virker fastlåst. >> Trin B2.1

Trin B2.1

Prøv at smøre de fire gevindstænger for at se, om platformen kan flyttes manuelt og via kontrolpanelet.
Se venligst den relaterede artikel.



Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan nu flyttes manuelt og via kontrolpanelet >> Trin B1
  • Platformen kan flyttes manuelt, men ikke via panelet >> Trin B3
  • Kan ikke flytte platformen manuelt >> Kontakt support
    • Mulig årsag:
      1. Autofokusplatformen er rustet eller beskadiget.

Trin B3

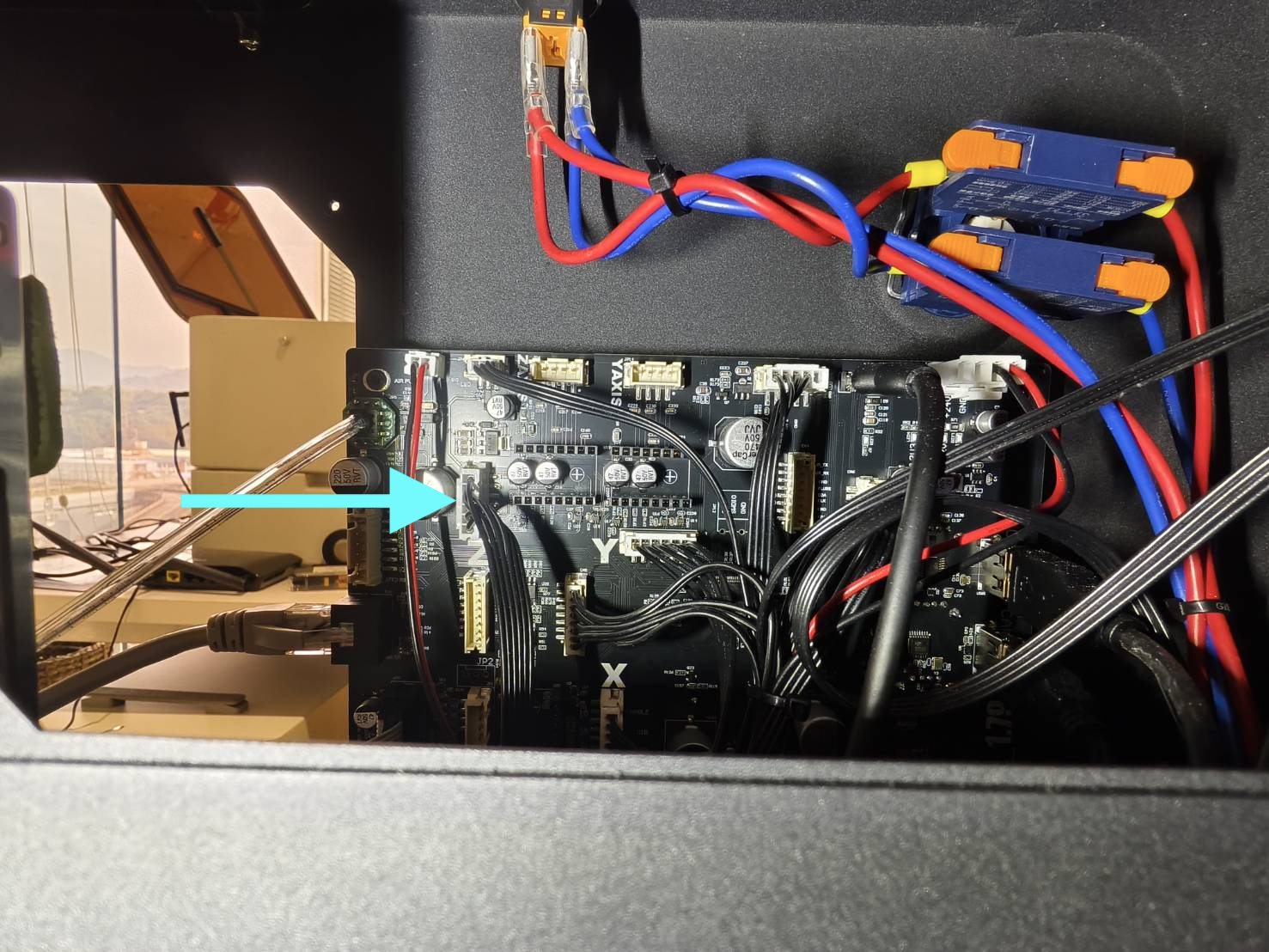

Frakobl og tilslut Z-aksemotorkablet igen. Prøv derefter at bruge kontrolpanelet til at løfte/sænke platformen.
(Hvis dit printkort afviger fra billedet, henvises til Diagram .)

  • Sluk for maskinens strøm. Åbn sidedækslet for at se maskinens indre.



  • Frakobl og tilslut Z-aksemotorkablet igen.



Bekræft testresultatet og tag den næste handling:

  • Platformen kan nu flyttes ved hjælp af kontrolpanelet >> Trin B1
  • Nej, platformen bevæger sig kun i én retning ELLER kan slet ikke bevæge sig >> Kontakt support
    • Mulige årsager:
      1. Hovedkortfejl
      2. Z-akse driver IC-fejl
      3. Z-aksemotorfejl (Lav sandsynlighed)

Trin C1

  • Brug en vatpind dyppet i alkohol til at rengøre sonden på autofokusmodulet.


  • Kontrollér, om platformen kan bevæge sig op og ned.

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C8
  • Nej, platformen bevæger sig kun i én retning >> Trin C2

Trin C2

  • Sluk for maskinens strøm. Åbn sidepanelet for at se ind i maskinen.

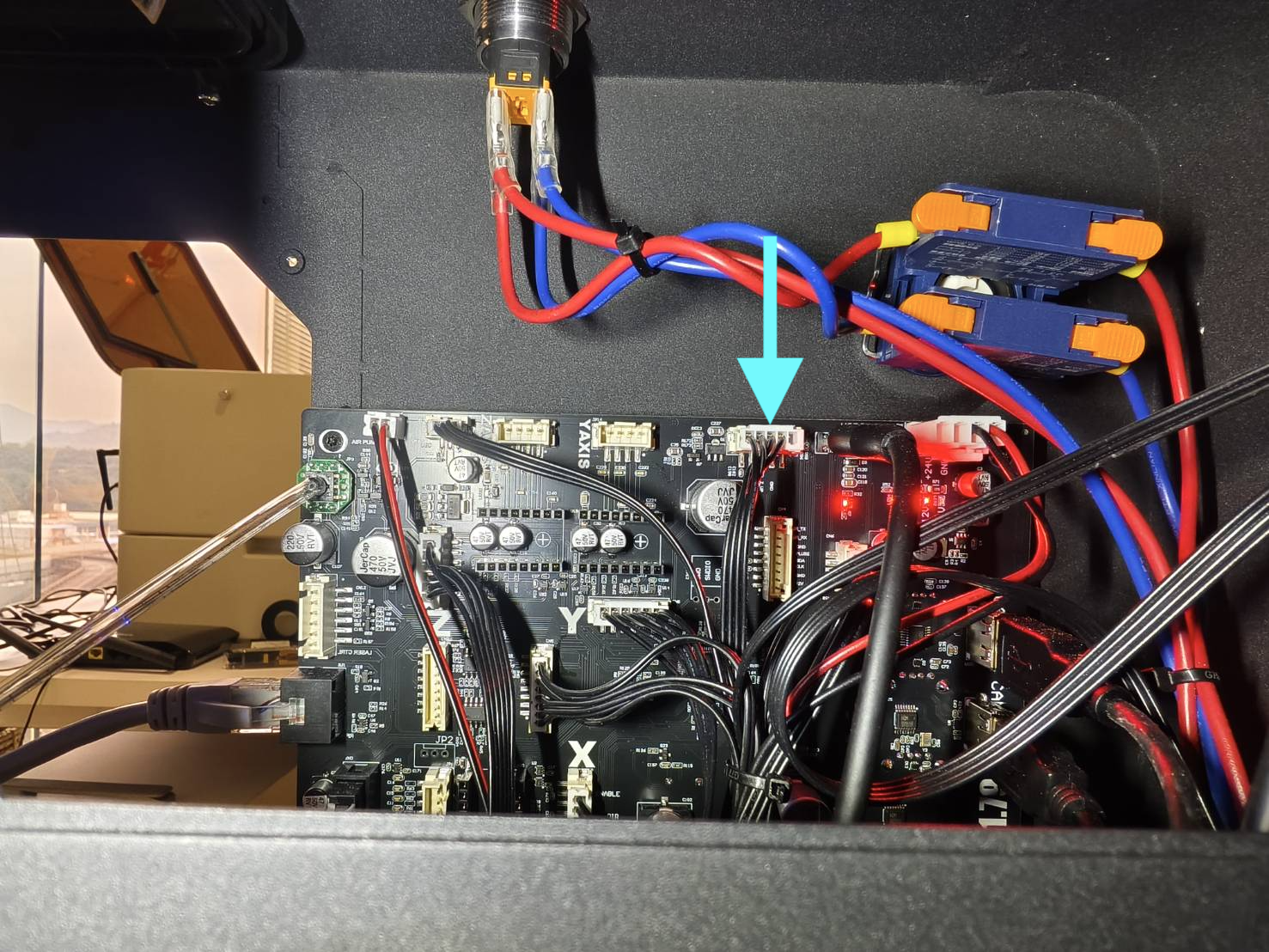

  • Frakobl det grå båndkabel, og test derefter om platformen kan løftes/sænkes.

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C8
  • Nej, platformen bevæger sig kun i én retning >> Trin C3

Trin C3

  • Sluk for strømmen, og tilslut det grå båndkabel igen.

  • Frakobl kablet fra printkortet på laserhovedet.



  • Kontrollér, om platformen kan bevæge sig op og ned.

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C4
  • Nej, platformen bevæger sig kun i én retning >> Trin B2

Trin C4

  • Tilslut kablet på laserhovedet igen.

  • Se venligst vejledningen om adskillelse af autofokussonden og dækslet.
    Læs kun trin 1, trin 2 og trin 6 (2,5 mm og 2,0 mm unbrakonøgler er påkrævet til dette trin).
    [Beambox II - Udskiftning af autofokussonde og kabel]

  • Kontrollér, om kontakten på autofokuskortet kan trykkes jævnt ned som vist i videoen.


Bekræft testresultatet og tag den næste handling:

  • Ja, kontakten kan trykkes jævnt ned som vist >> Trin C5
  • Nej, kontakten sidder fast eller kan ikke trykkes >> Kontakt support
    • Mulig årsag:
      1. Fejl i autofokusmodul.

Trin C5

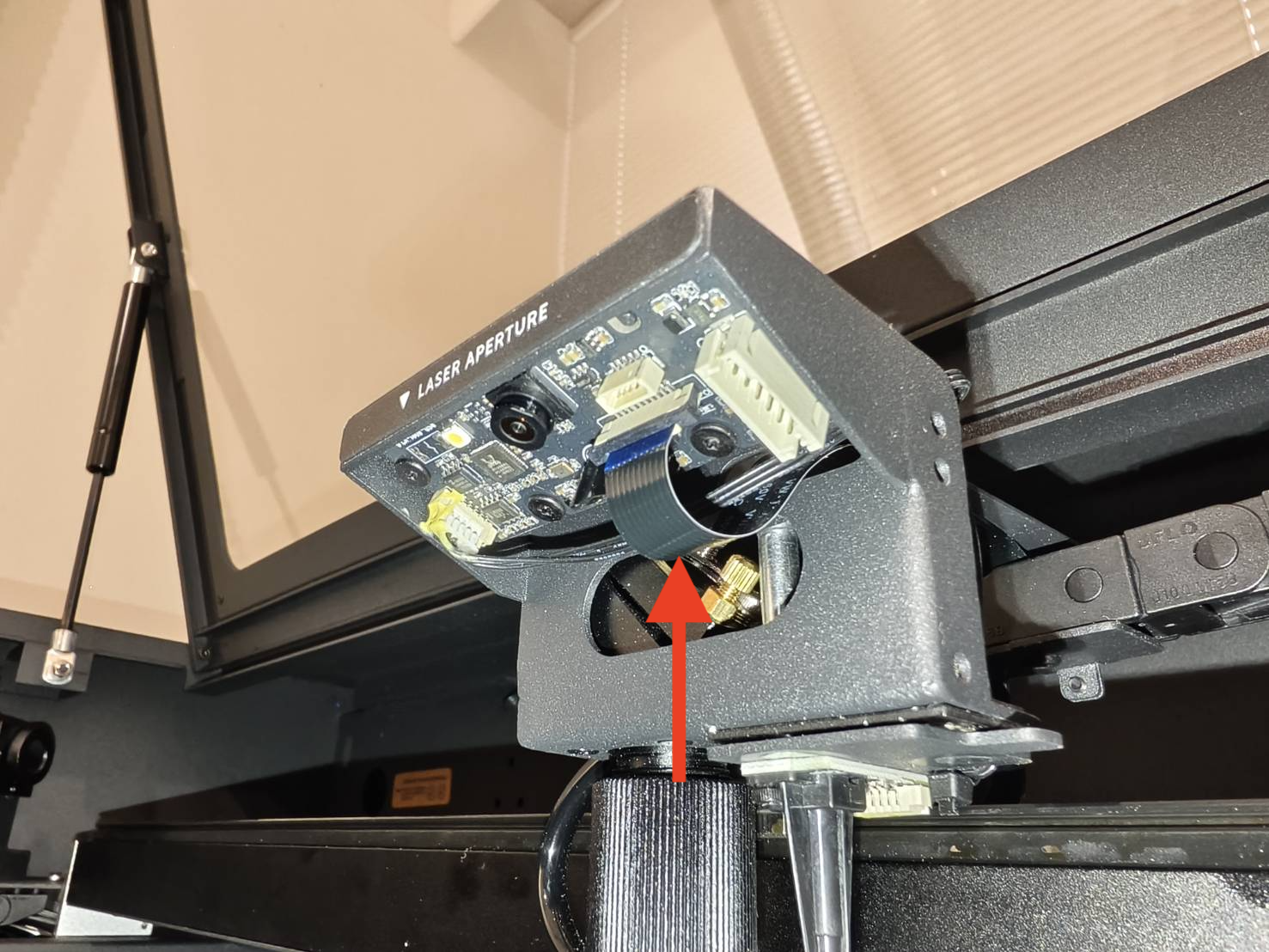

  • Se venligst vejledningen om genmontering af autofokuskortets dæksel og sonde, og sørg for at sonden kan skubbes opad. Læs kun trin 7 og trin 8.
    [Beambox II - Udskiftning af autofokussonde og kabel]

  • Monter autofokusenheden tilbage på plads, og kontrollér om platformen kan bevæge sig op og ned.



Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C6
  • Nej, platformen bevæger sig kun i én retning >> Kontakt support
    Mulige årsager:
    1. Autofokussonde og dæksel er beskadiget.
    2. Autofokus-printkort er beskadiget (lav sandsynlighed).

Trin C6

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C8
  • Nej, platformen bevæger sig kun i én retning >> Trin C7

Trin C7

Tilslut følgende kabler igen.

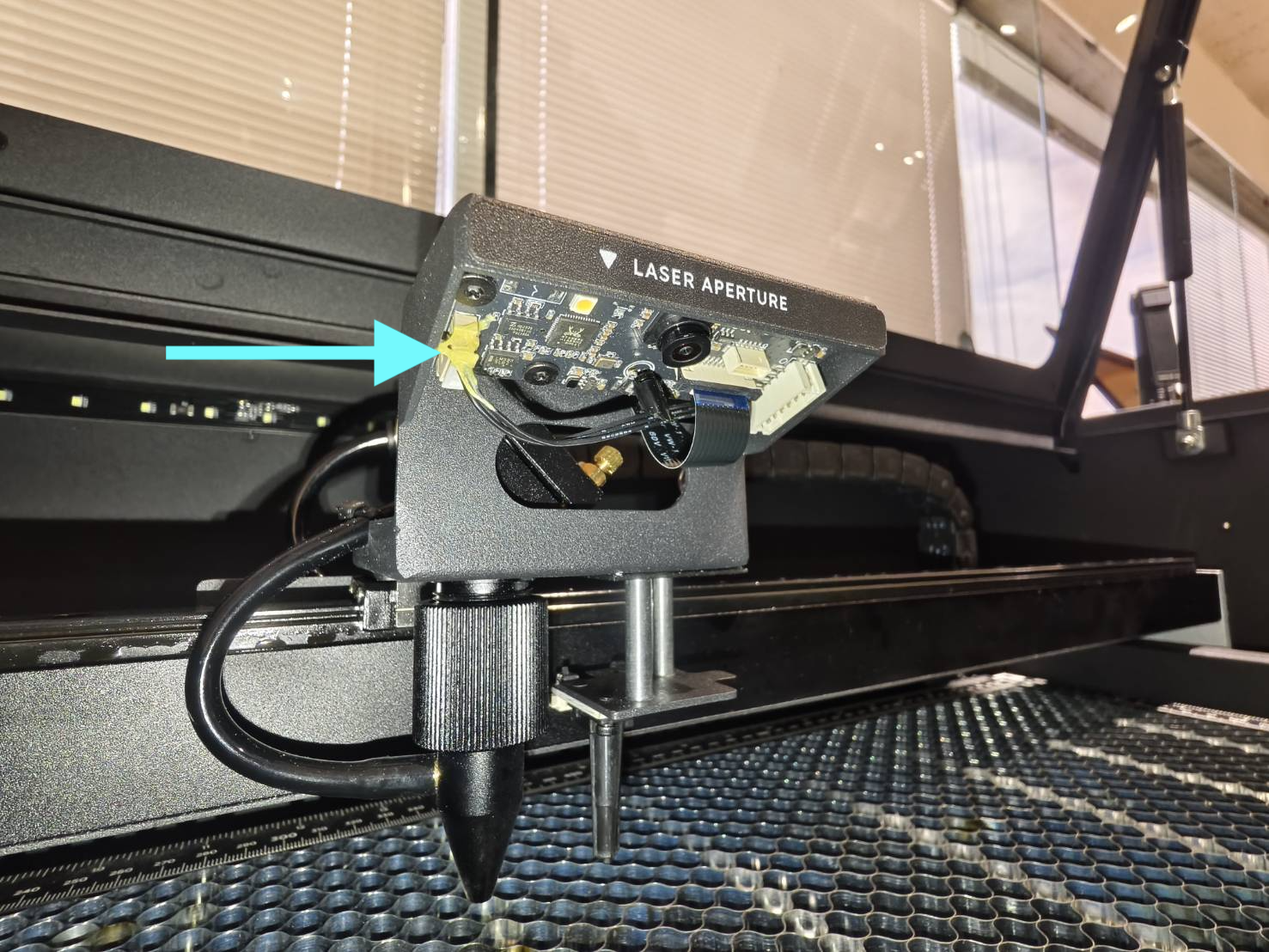

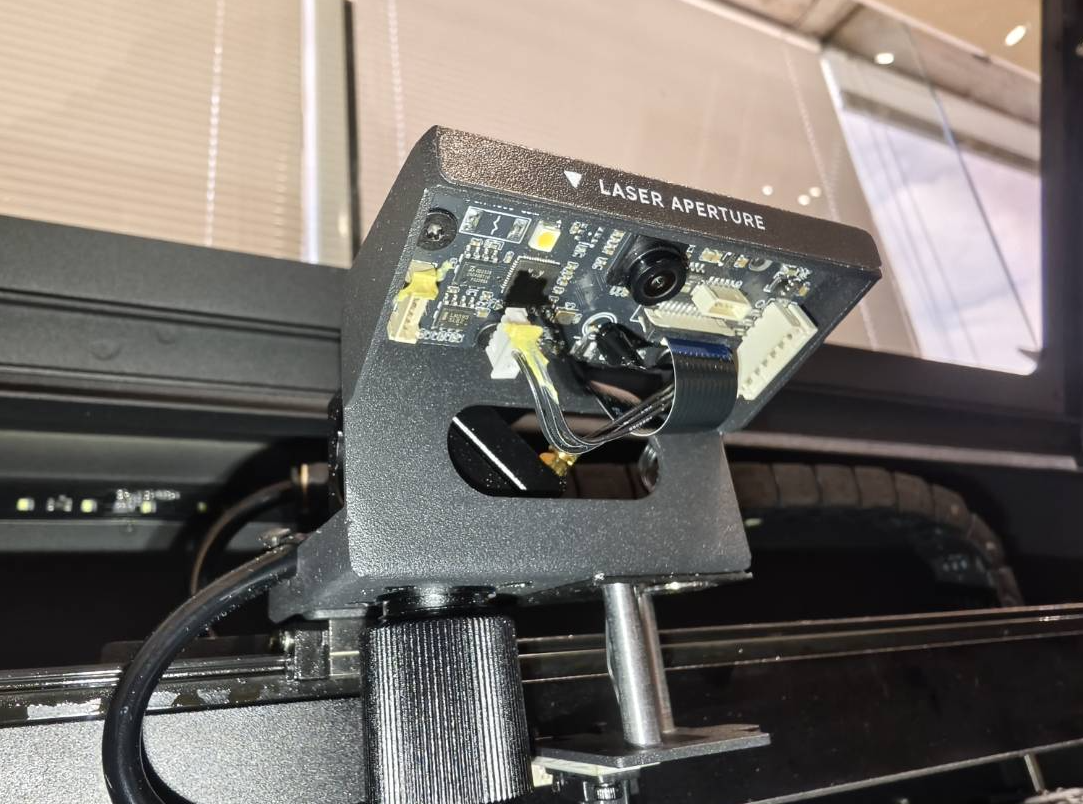

  • Gå til laserhovedet og tilslut det sorte flade båndkabel igen.

  • 3-bens kablet på autofokusmodulet bag på laserhovedet.
    (Hvis det er svært at trække ud, skal du sikre dig, at forbindelsen ikke er løs.)

  • Når dette er fuldført, kontrollér om platformen kan bevæge sig op og ned.

Bekræft testresultatet og tag den næste handling:

  • Ja, platformen kan bevæge sig op og ned >> Trin C8
  • Nej, platformen bevæger sig kun i én retning >> Kontakt support
    • Mulige årsager:
      1. Fejl i autofokusmodul
      2. Fejl i 3-bens kabel til autofokusmodul
      3. Fejl i HX-kamera LED og flammesensorplade (Lav sandsynlighed)
      4. Fejl i sort fladt båndkabel til flammesensorplade (Lav sandsynlighed)

Trin C8

  • Sørg for at det grå båndkabel er blevet tilsluttet igen.

  • Placér materialet på arbejdsplatformen og udfør autofokus.

Bekræft testresultatet og tag den næste handling:

  • Ja, autofokus fungerer normalt >> Problem løst
  • Nej, autofokus fungerer stadig ikke normalt >> Kontakt support
    • Mulige årsager:
      1. Fejl i autofokusmodul
      2. Fejl i autofokusprobe
      3. Materialet er ikke fladt nok

Kontakt support

  • Følg venligst instruktionerne i nedenstående link for korrekt at rapportere problemet til din lokale forhandler eller FLUX supportteam. [Kontakt kundeservice]

De oplysninger, der indsamles i denne artikel, såsom fotos eller videoer, der viser maskinfejl, skal deles med distributøren eller FLUX supportteamet.
