#904 Homing fejlede/Homing-problemer/Kan ikke udføre homing

FLUX Support Team
  • Opdateret

Beskrivelse

Da årsagerne til #904 Homing-fejl er relativt komplekse, skal du være opmærksom på, at læsning af denne artikel muligvis ikke løser dit problem med det samme. Ved omhyggeligt at følge nedenstående trin vil du dog indsamle værdifuld information, som hjælper FLUX-teamet med at identificere problemet mere effektivt.

Mulige årsager:

  1. Systemfejl (Opdater firmware).
  2. Hovedkortfejl.
  3. Grænseafbryderfejl.
  4. Føringsskinne rustet eller beskadiget.
  5. X-akse ikke i vater.
  6. Driverboks (Driverchip) fejl.
  7. Steppermotorfejl.
  8. Tegnepladefejl (Lav sogsynlighed).
  9. Kabelfejl (Driverkontrolkabel & Driverstrømkabel) (Lav sogsynlighed).

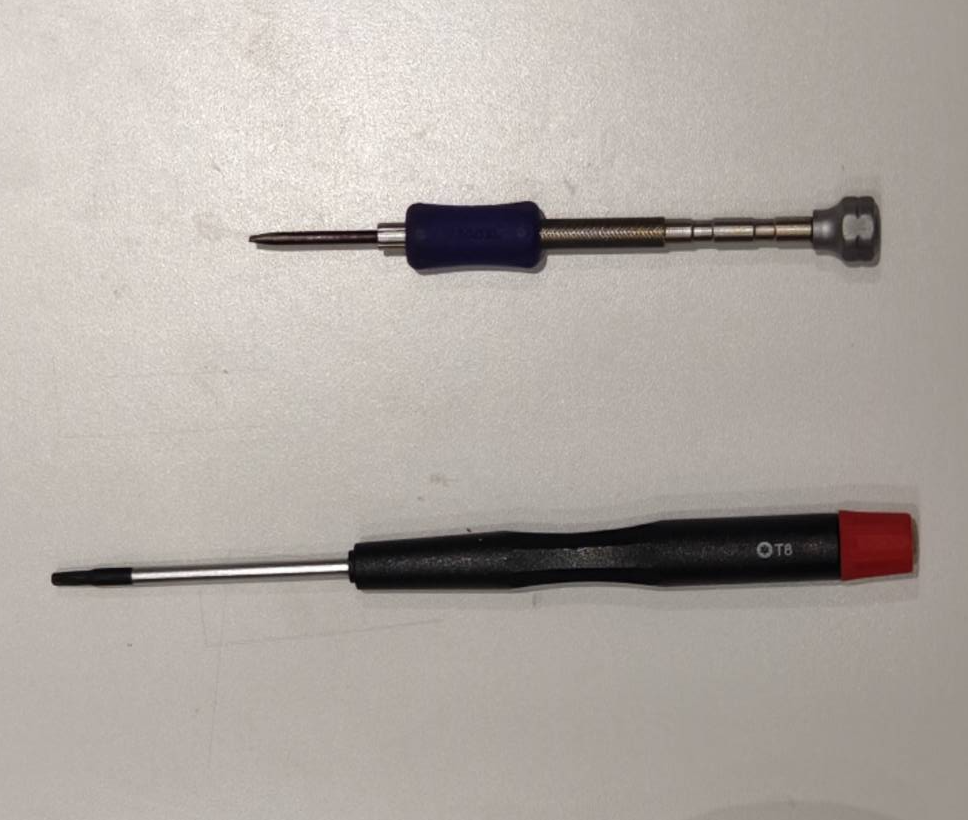

Værktøj

  1. T8 Torx-skruetrækker (Valgfri)
  2. Flad skruetrækker (Valgfri)

Trin 1 - Kontroller manuelt om laserhovedet bevæger sig jævnt:

  • Sluk for maskinen og træk strømkablet ud.


  • Flyt manuelt laserhovedet til de fire hjørner.Step_1.gif

Bekræft dit resultat og bestem næste hogling:

Trin 1.1 - Smør føringsskinnerne:

  • Se venligst instruktionerne i linket nedenfor for at smøre føringsskinnerne.
  • Efter smøring skal du prøve at bevæge laserhovedet igen for at se, om det bevæger sig som vist i trin 1.

Bekræft dit resultat og bestem næste hogling:

  • Ja, det bevæger sig som vist i trin 1-videoen. >> Problem løst
  • Nej, det kan stadig ikke bevæge sig som vist i trin 1-videoen >> Tag fotos eller en video, og kontakt kundeservice.
    • Mulig årsag: Føringsskinnerne kan være rustne.

Eksempler på fotos eller videoer, der kræves til rapportering:

X-akse føringsskinne:
Y-akse optisk akse - Venstre:

Y-akse optisk akse - Højre:



Trin 2 - Udeluk firmwareproblemer:

Forkert firmwareinstallation kan undertiden forårsage homing-fejl. Genopdatering af firmwaren kan hurtigt hjælpe med at udelukke firmwarerelaterede problemer.

  • Følg trinene i 4-7 Firmwareopdatering for at sikre, at den er opdateret til den seneste version.



  • Når opdateringen er fuldført, skal du prøve homing igen.


Bekræft dit resultat og bestem næste hogling:

  • Ja, maskinen udførte homing med succes >> Problem løst.

Trin 3 - Kontrollér LED'en på laserstrømforsyningen

Kontrollér om LED'en på laserstrømforsyningen lyser konstant.

  • Løsn venligst T8-skruerne på siden for at åbne sidepanelet.

  • Se venligst billedet nedenfor og kontrollér om laserstrømforsyningens LED lyser konstant uden at blinke.



Bekræft dit resultat og bestem næste hogling:

  • Slukket eller blinkende >> Optag en video af homing-fejlen og indikatorlysenes tilstog >> Kontakt kundeservice for at rapportere problemet.
    • Mulig årsag:
      1. Fejl i laserstrømforsyningen, udskiftning nødvendig.

Trin 3.1 - Kontrollér driverboks LED'erne

Kontrollér de grønne LED-lys på de tre driverbokse. Blinker de konstant i stogby-tilstog?
(Blinken i stogby er normal drift)

Bekræft dit resultat og bestem næste hogling:

  • Slukket eller konstant tændt >> Optag en video af homing-fejlen og tilstogen af indikatorlysene >> Kontakt kundeservice for at rapportere problemet.

    • Mulige årsager:
      1. Driverboks-fejl.
      2. Fejl i driversignalkabel (driver til hovedkort).
      3. Fejl i driverstrømkabel (driver til 48V PSU & motor).

Trin 3.2 - Bekræft driverboks-ledningsføring og parametre

  • Bekræft at ledningsføringen er normal og ikke løs. Hvis noget er løst, se videoerne nedenfor for at tilslutte igen.

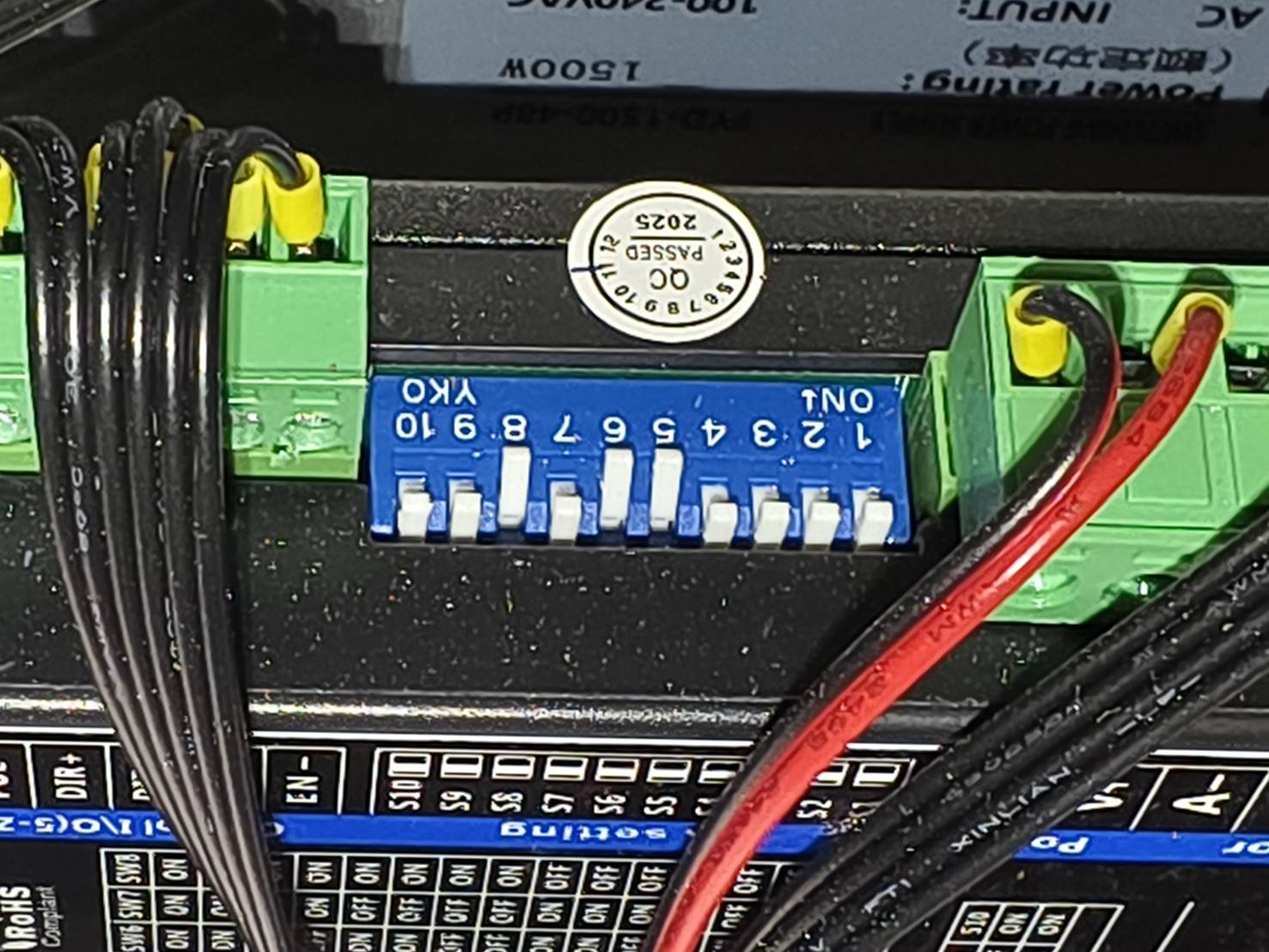

  • Bekræft driverboks-parametrene. I det centrale område af hver driverboks er der hvide DIP-kontakter til at indstille parametre.

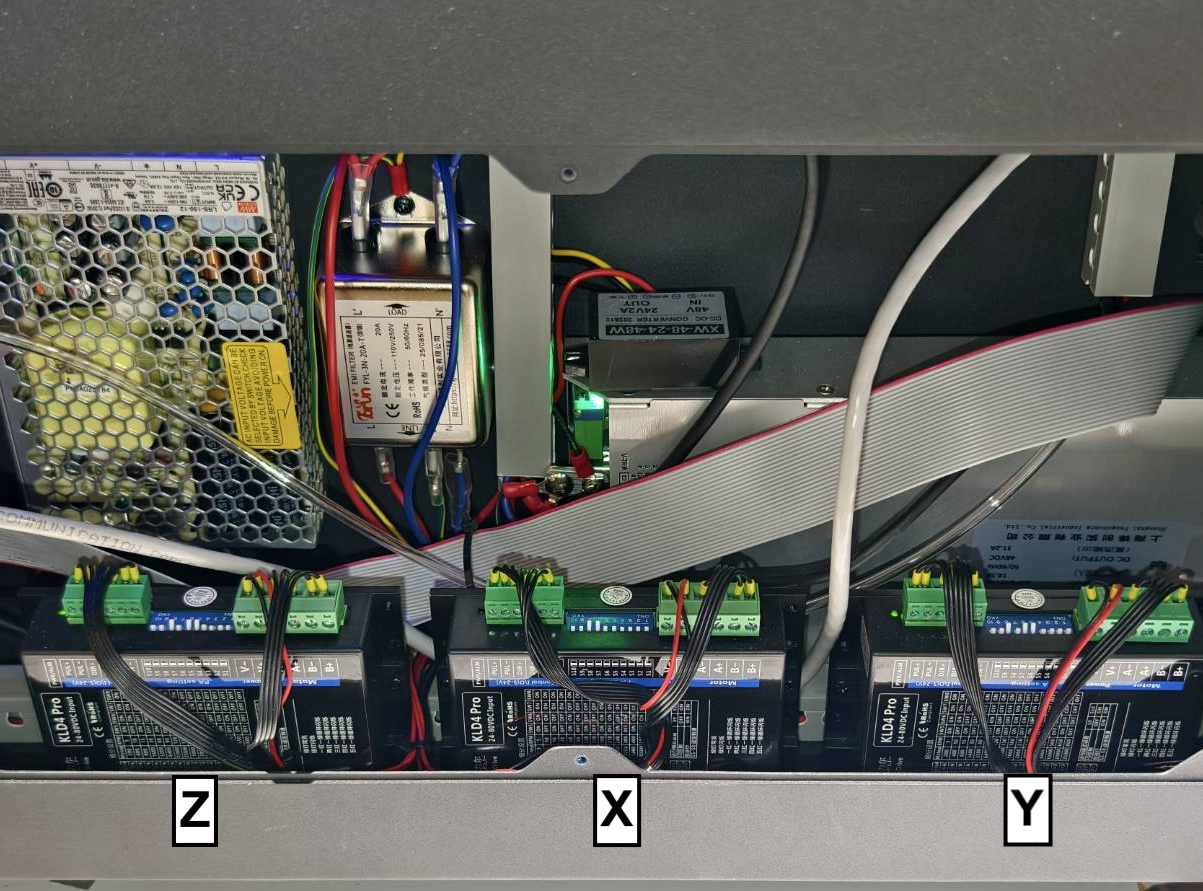

    De tre driverbokse er til Z-akse (venstre), X-akse (midten) og Y-akse (højre).

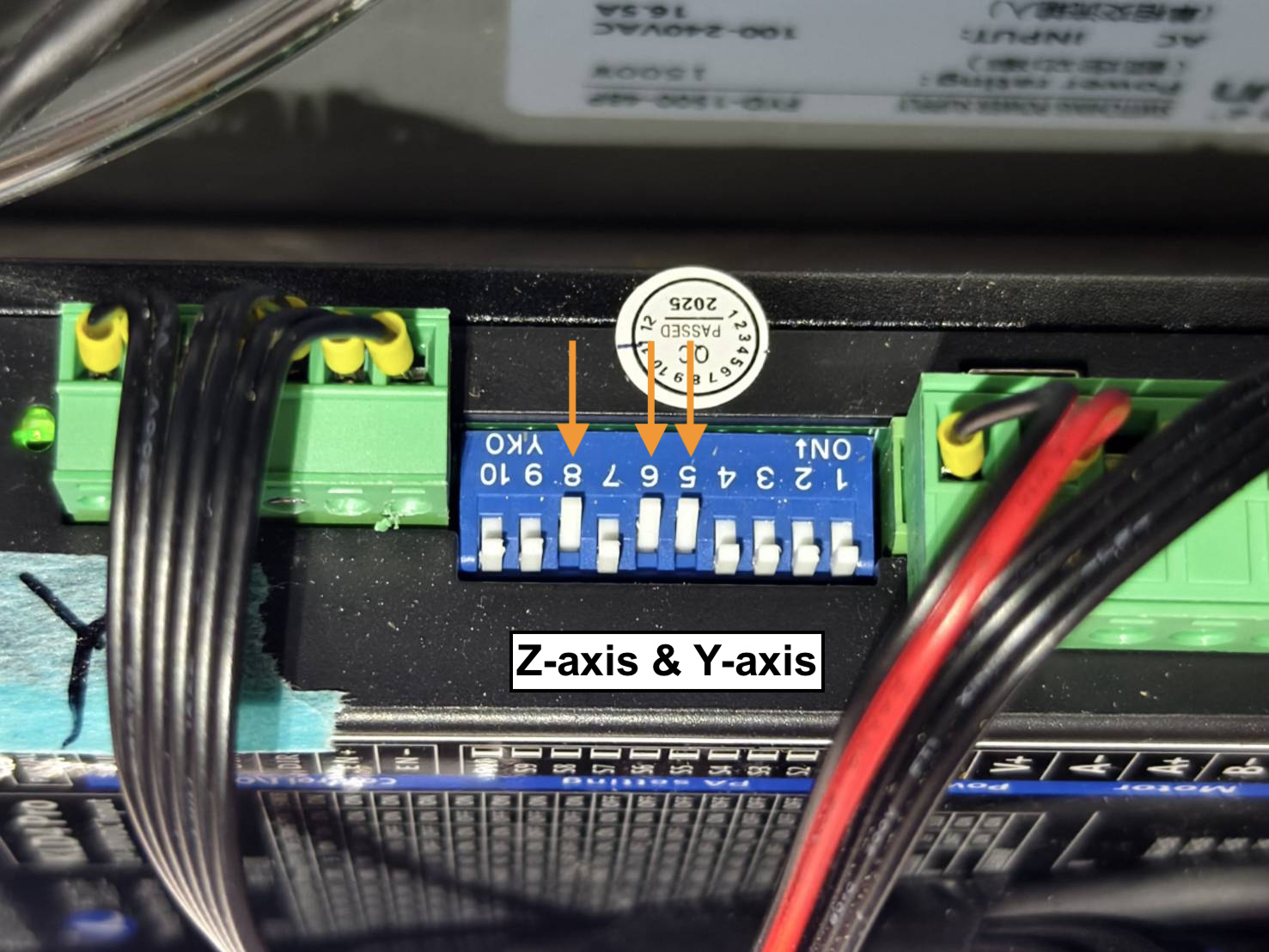

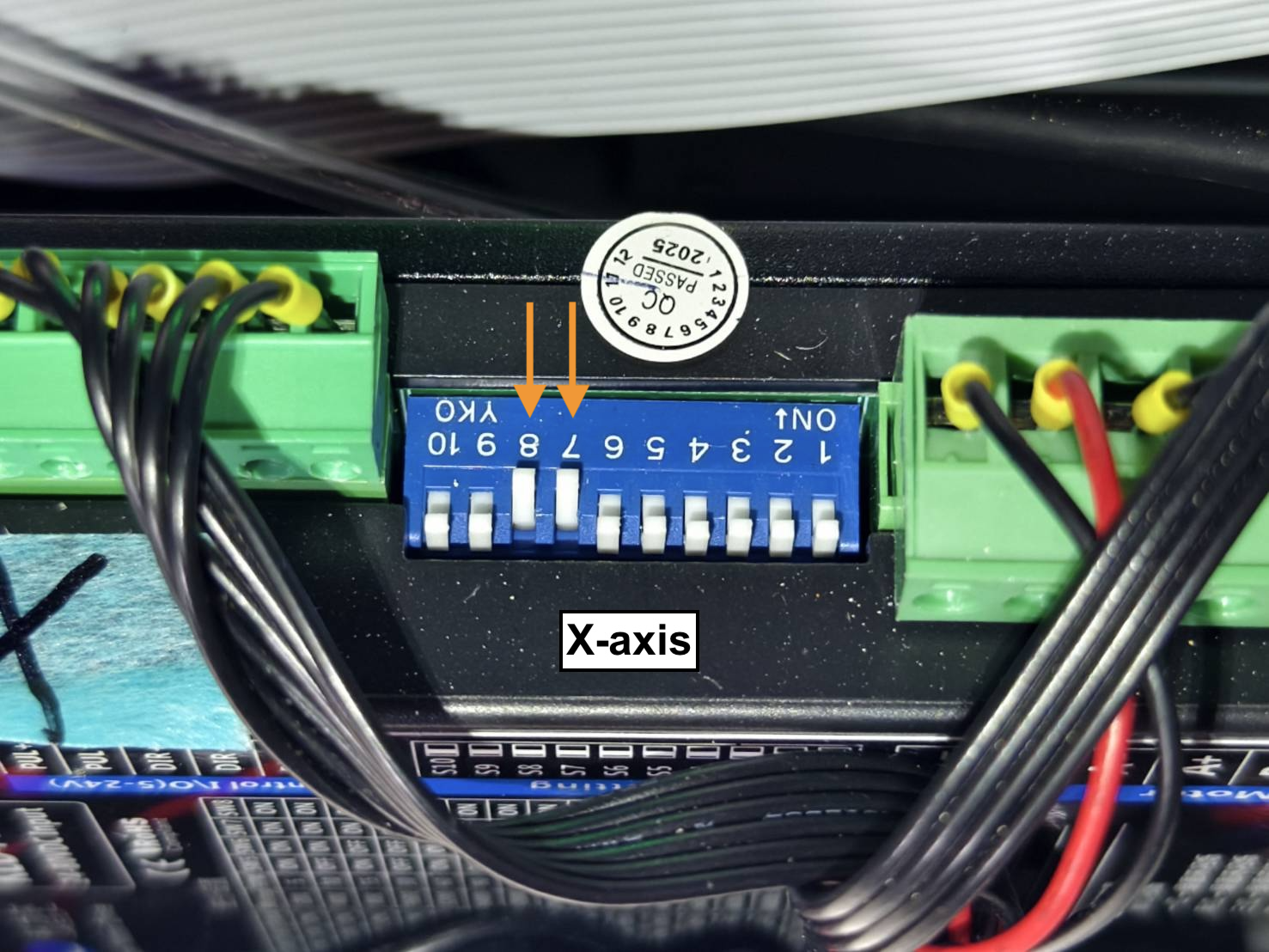

    Parameterindstillinger: Kontaktpositionerne skal matche eksemplerne nedenfor. Z- og Y-akser deler samme parametre, mens X-aksen er ogerledes.

    Z-akse & Y-akse X-akse
    5, 6, 8 = ON 7, 8 = ON

  • Efter bekræftelse, test homing igen.

Bekræft dit resultat og bestem næste hogling:

  • Bekræftet, homing lykkedes >> Problem løst

Trin 4 - Kontroller endestopkontakterne

Endestopkontakter bruges til at stoppe føringsskinnerne og den optiske akse, når laserhovedet når enderne.
Homing-problemer kan skyldes defekte endestopkontakter, hvilket får laserhovedet til ikke at stoppe eller stoppe for tidligt.

  • Se videoen og kontroller, om dine endestopkontakt-ikoner aktiveres korrekt, når de trykkes.
  • Tryk på kontakt = Ikon LUKKET
  • Slip kontakt = Ikon ÅBEN

X-akse og Y-akse grænseafbryder kontrol


Bekræft dit resultat og bestem næste hogling:

  • Både X- og Y-akser fungerer normalt som i videoen >> Fortsæt til Trin 5
  • En eller begge fungerer ikke >> Optag en video af problemet (Eksempelvideo) og fortsæt til Kontakt kundeservice
    • Mulige årsager:
      1. Hovedkortfejl
      2. Grænseafbryderfejl
      3. Tegnekontrolkortfejl (Lav sogsynlighed)
      4. 28-pin grå kabelfejl (Lav sogsynlighed)

Trin 5 - Kontroller om autofokus fungerer normalt

Udfør en autofokus for at se, om den fungerer normalt. Klik på AF-knappen for at bekræfte funktionen.





Bekræft dit resultat og bestem næste hogling:

  • Ja, Autofokus fungerer normalt >> Trin 6
  • Efter udførelse af ovenstående trin fortsætter homing-problemet >> Optag en video af situationen (Eksempelvideo) og Kontakt kundeservice.
    • Mulige årsager:
      1. Hovedkortet er beskadiget og skal udskiftes.
      2. Driverboksen er beskadiget og skal udskiftes (Lav sogsynlighed).
      3. Laserstrømforsyningen er beskadiget og skal udskiftes (Lav sogsynlighed).

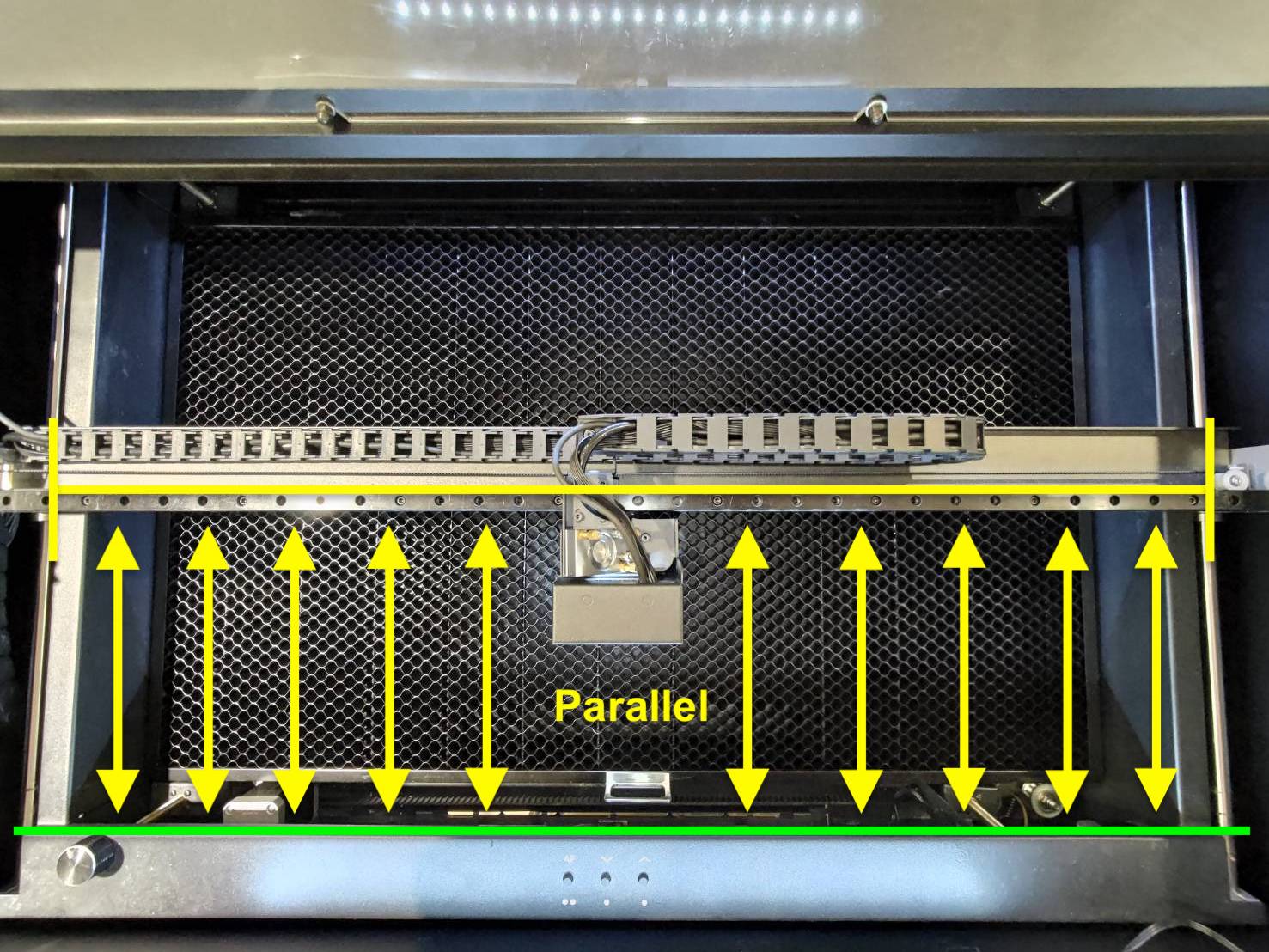

Trin 6 - Kontrollér X-aksens vogrethed

  • For information om, hvordan man tester og justerer X-aksens vogrethed, se følgende link. Sørg for, at remskiverne ikke er løse, som vist i slutningen af videoen.
    5-14 Justering af X-aksens vogrethed
    The

Bekræft dit resultat og bestem næste hogling:

  • Efter justering fungerer homing normalt >> Problem løst
  • X-aksen er parallel, men Y-aksen homing fejler >> Fortsæt til Trin 7
  • X-aksen er parallel, men X-akse homing fejler >> Optag en video (Eksempel) og kontakt kundeservice.
    • Mulige årsager:
      1. X-akse driverboks fejl
      2. Drivsignalkabel fejl
      3. Drivstrømkabel fejl
      4. Hovedkort fejl (Lav sogsynlighed)

Trin 7 - Juster sensorens sølvdele og metalflige:

  • Metalfligene (rød cirkel) på grænseafbryderen kan blive udmattede over tid, hvilket påvirker følsomheden. Dette forekommer typisk ved Y-aksens grænseafbryder.
    Step


  • Løsning: Træk venligst i sølvdelen og metalfligen for at øge sensorens følsomhed.

Bekræft dit resultat og bestem næste hogling:

  • Efter justering kan maskinen nu køre homing >> Problem løst

Trin 8 - Forlæng Y-aksens kontaktflade:

  • Metalfligen (rød cirkel) på grænseafbryderen kan blive udmattet over tid, hvilket påvirker følsomheden. Dette forekommer typisk på Y-aksen.Step



  • Som vist nedenfor kan tilføjelse af et stykke skum eller lignende materiale til X-aksen midlertidigt løse situationen, hvor metalpladen ikke når Y-aksens grænseafbryder.
    Step

Bekræft dit resultat og bestem næste hogling:

  • Ja, homing fungerer normalt efter forlængelse af overfladen >> Problem løst

Kontakt kundeservice:

Information indsamlet i denne artikel, såsom fotos eller videoer der viser maskinproblemer, skal deles med din distributør eller FLUX teknisk support.

#Slut
