Forberedelsesartikler

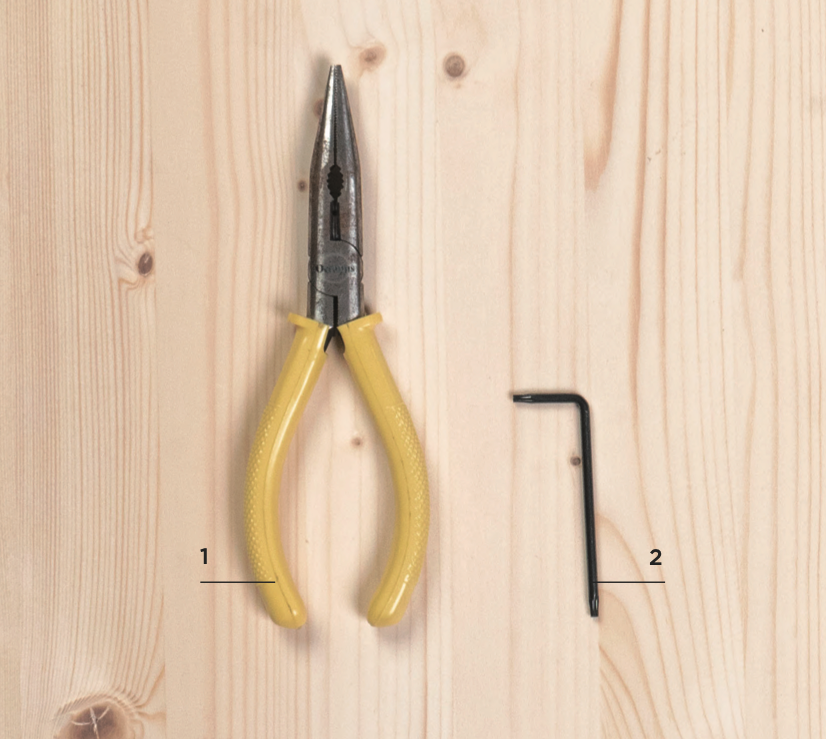

Selvforberedelse:

1 | Spidstang

Inkluderet i tilbehørskassen:

2 | Torx-skruetrækker



Testelementer:

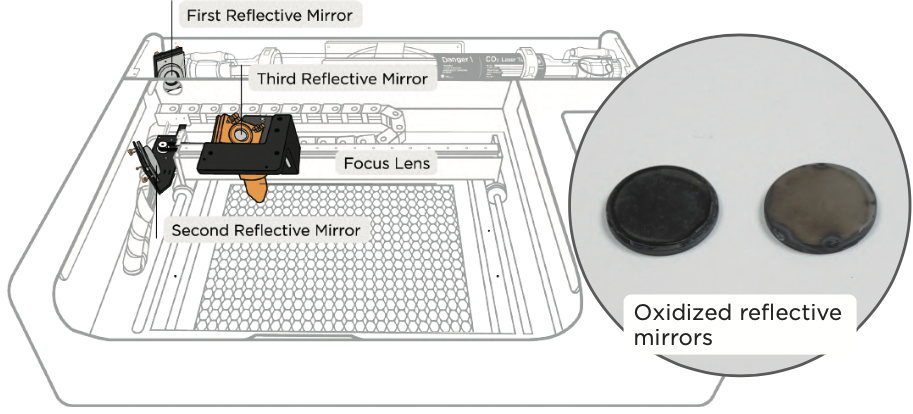

1. Kontroller, om spejle og linser er oxiderede eller ødelagte:

Hvis der er sorte pletter, hvide pletter osv. på overfladen af det første og andet refleksionsspejl, eller hvis der er alvorlige ridser, og pletterne ikke kan fjernes ved【Vedligeholdelse】Rengøring af spejle og linser, eller hvis fokuslinsen er deformeret eller ødelagt på grund af ydre kraft, skal spejle og linser udskiftes.

Udskiftningstrin:

Første refleksionsspejl:

a. Åbn bagdækslet: Brug venligst en Torx-skruetrækker til at fjerne de 6 skruer på bagdækslet, og fjern derefter bagdækslet.【Vedligeholdelse】Justering af optisk sti >

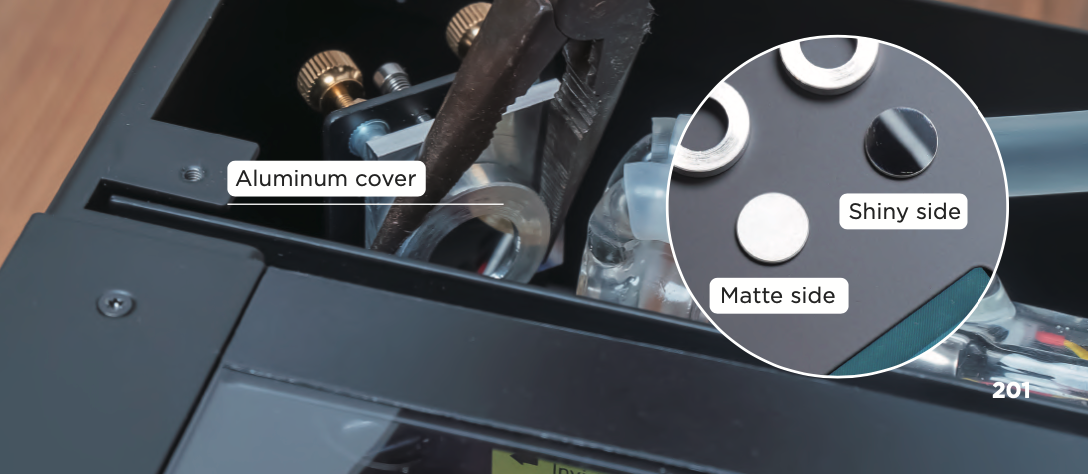

b. Løsn aluminiumsdækslet: Løsn aluminiumsdækslet, der fastgør spejlet (vend mod spejlet og drej mod uret), hvis det ikke kan drejes, skal du bruge en spidstang til at klemme aluminiumsrammen og dreje igen >

c. Udskift spejlet: Tag det gamle spejl ud > Sæt det nye spejl med den matte side vendt mod spejlholderen (laserstrålen vil ramme den skinnende side) >
d. Stram aluminiumsdækslet: Stram aluminiumsdækslet tilbage på spejlholderen. ___2021-08-30___3.58.55.png


Andet refleksionsspejl: Efter åbning af dørdækslet følges trinnene b~d for det første refleksionsspejl (den anden reflekterende spejls position er angivet på billedet i).

Tredje reflekterende spejl:

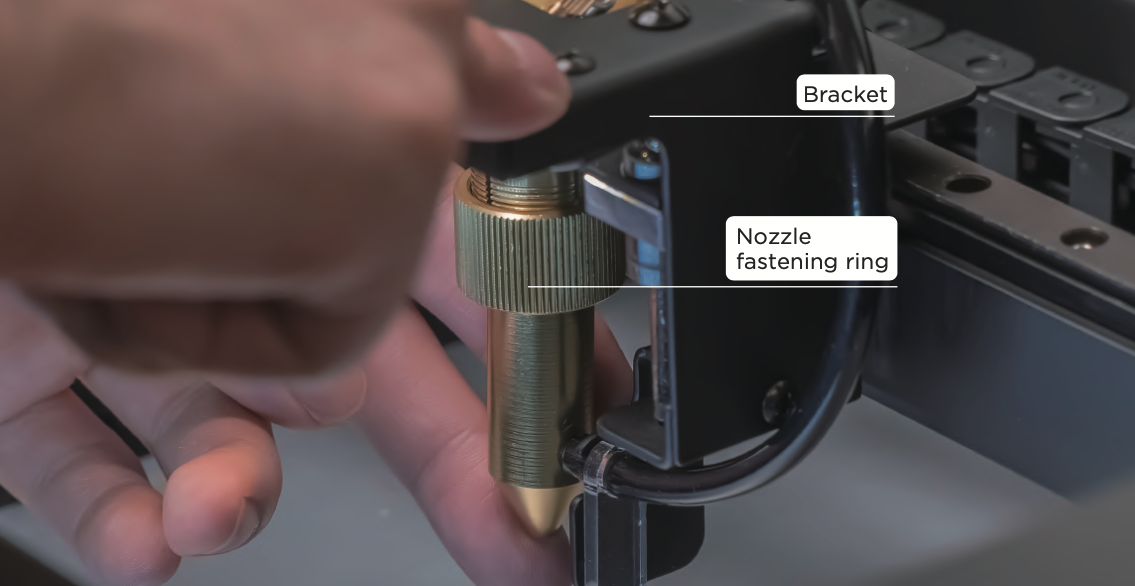

a. Flyt beslaget nedad:

Som vist på billedet ovenfor, skru dyse fastgørelsesringen af > Skub beslaget ned til enden, så de efterfølgende trin bliver lettere at udføre >

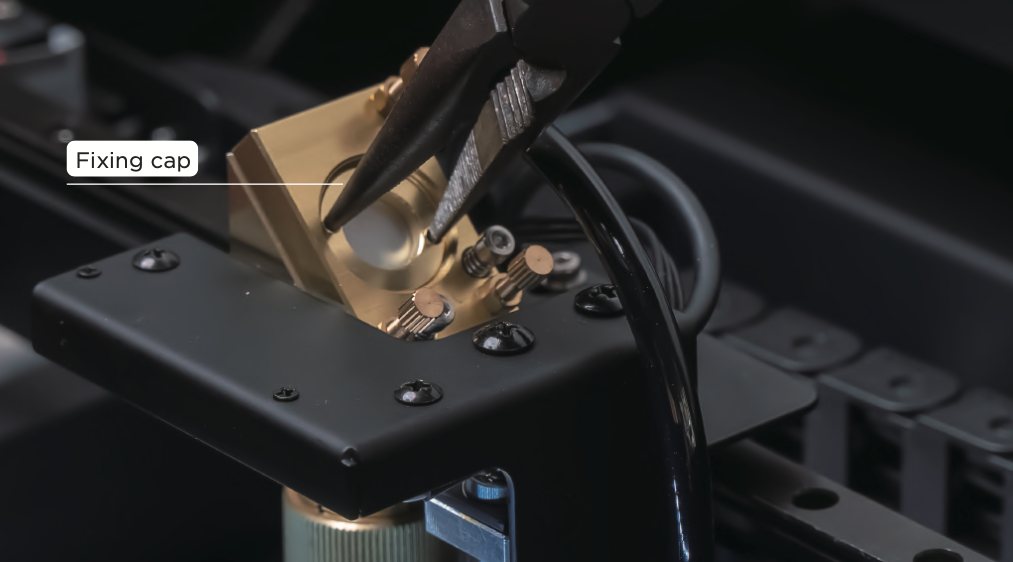

b. Løsn fastgørelseshætten:

Brug en spidstang til at holde de to runde punkter på spejlets fastgørelseshætte, og skru fastgørelseshætten af mod uret >

c. Udskift spejlet:

Tag det gamle spejl ud, du kan trække spejlet ud fra laserindgangsområdet > Placer det nye spejl med den skinnende side vendt mod spejlholderen >

d. Stram fastgørelseshætten:

Brug en spidstang til at holde de to runde punkter på spejlets fastgørelseshætte, og stram fastgørelseshætten med uret.

___2021-08-30___3.59.15.png ___2021-08-30___3.59.23.png

Fokuseringslinse:

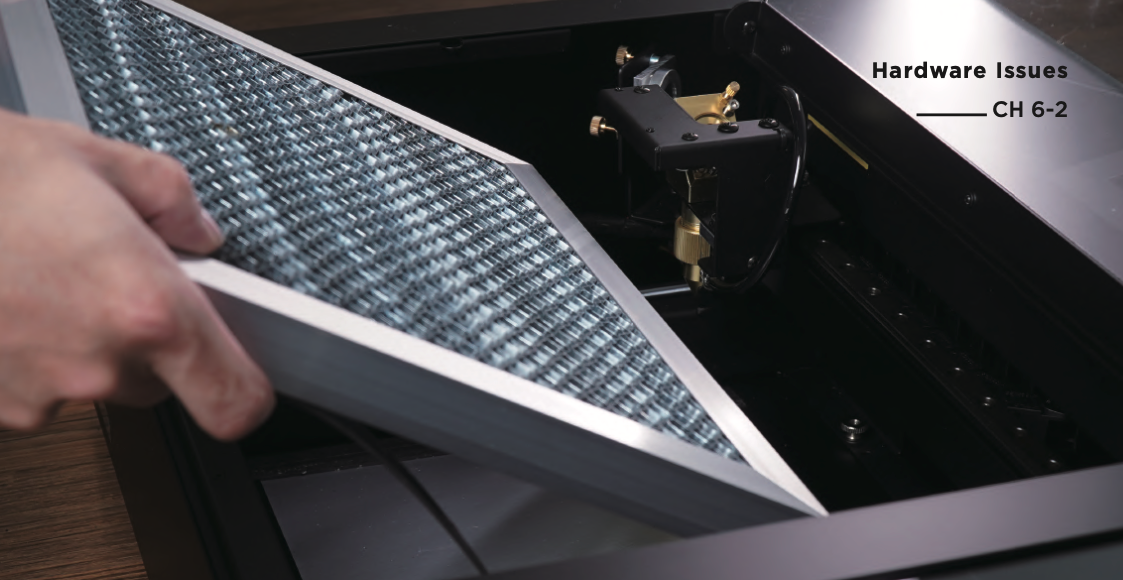

a. Fjern bikubebord【Vedligeholdelse】Rengøring af bikubebord, trin 1.

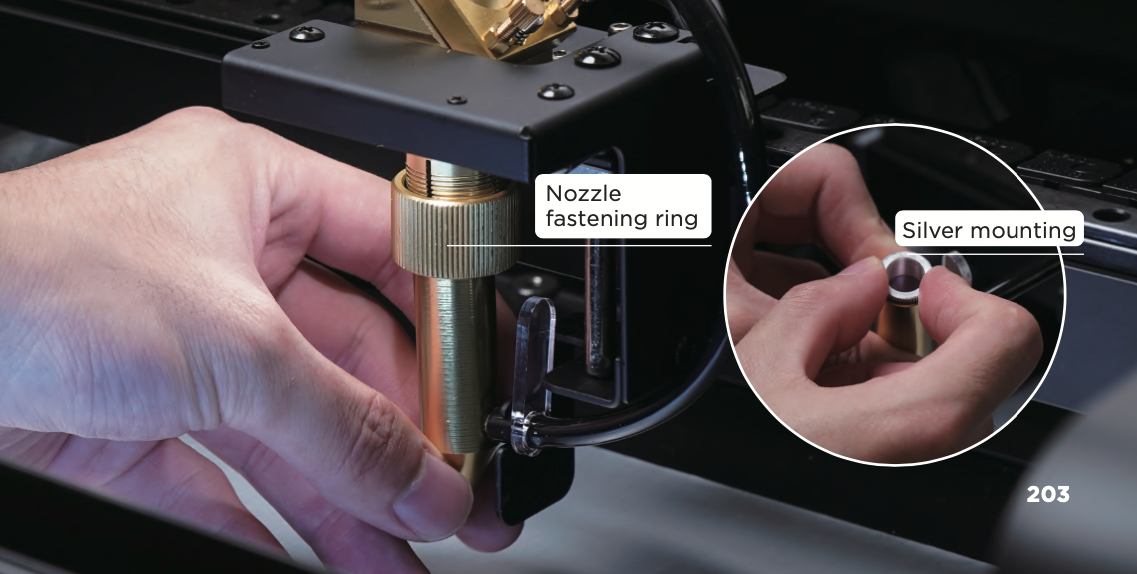

b. Løsn fastgørelseshætten: Skru dyse fastgørelsesringen af > Fjern laserhovedet > Drej den sølvfarvede monteringshætte mod uret fra laserhovedet, hvis den ikke kan skrues af, brug en spidstang til at hjælpe >

___2021-08-30___3.59.30.png ___2021-08-30___3.59.37.png

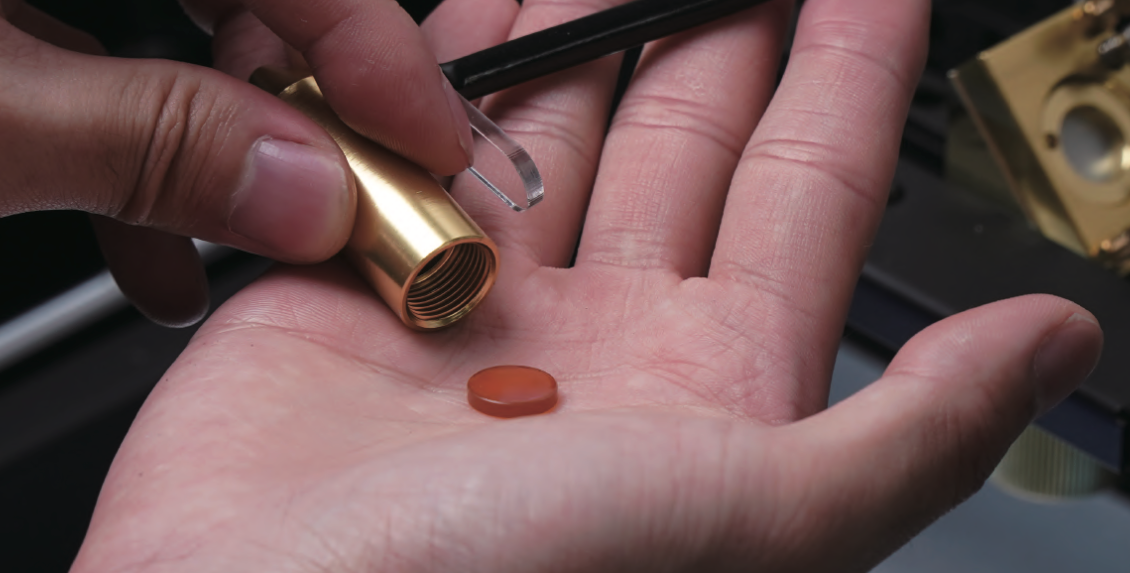

c. Udskift linsen:

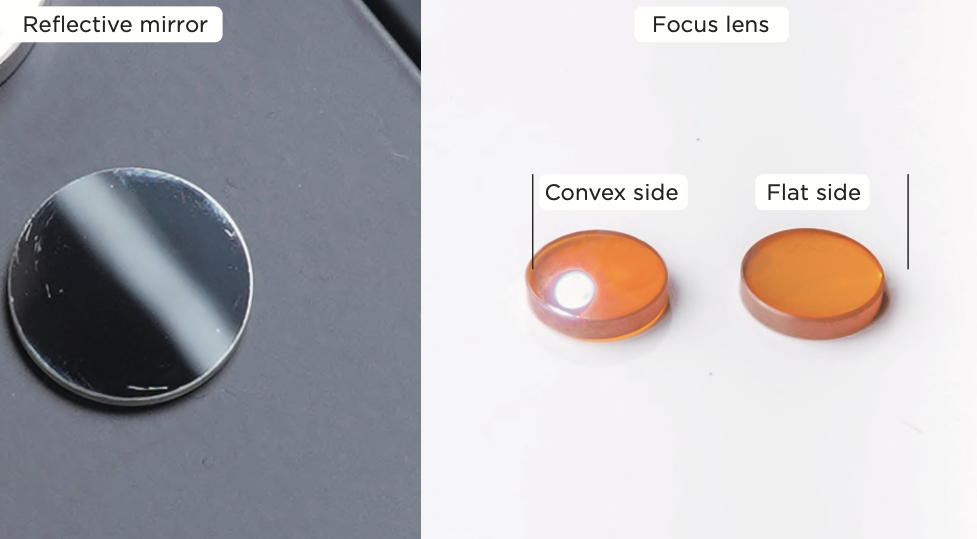

Fjern den gamle linse > Sæt den nye linse ind i laserhovedet med den flade side nedad (hold kanten af linsen og kig ind i linsen, du kan se dig selv på den konvekse side, men du kan ikke se dig selv på den flade side) >

d. Stram fastgørelseshætten:

Stram den sølvfarvede monteringshætte med uret > Sæt laserhovedet tilbage i laserhovedsoklen > Stram dyse fastgørelsesringen.

e. Sæt bikubebordet tilbage 【Vedligeholdelse】 Rengøring af bikubebord, trin 3.

Fejlfindingsoptegnelser:

1. Foto: Tag billeder af
a. 3 refleksive spejle (om de er oxiderede eller ødelagte)

b. Fokuseringslinse (om den er oxideret eller ødelagt)
