5-11 Maskinopstartstest - Intet graveringsresultat

Beskrivelse:

Graveringsproblemer kan have forskellige årsager, såsom dårlig modulforbindelse, modulabnormiteter, forældet firmware osv.

Bemærk venligst, at problemet muligvis fortsætter efter at have fulgt nedenstående trin.
Du er dog stadig i stand til at indsamle nyttige oplysninger til FLUX-teamet for mere effektivt at afklare problemet.

Trin 1 - Kontroller indikatorlampen på strømadapteren

Kontroller venligst, om det grønne lys på adapteren er konstant tændt eller blinker, når maskinen er i standby og kører en opgave.

(Det skal altid forblive konstant tændt.)

Bestem dit resultat og den næste handling, der skal udføres:

Trin 2 - Kontroller modulinstallationen

1. Løsn håndskruen 『A』 på moduladapteren 『B』.
2. Sigt prikken 『C』 på lasermodulet mod oplåsningsikonet 『D』 på moduladapteren, og indsæt det ned til låseikonet.
3. Fastgør håndskruerne 『A』 tilbage på moduladapteren.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 3 - Kontroller den korrekte måde at fokusere og afstanden på

• Flyt laserhovedet over materialet. Klik derefter to gange på fokuseringsknappen på venstre side af maskinen eller tryk længe på "AF"-knappen på maskinpanelet, indtil laserhovedet begynder at bevæge sig. Fokuseringen er færdig, når laserhovedet rører materialet og bevæger sig opad. Sørg for, at fokuseringsafstanden er korrekt før hver gravering.

  a. Tryk længe på "AF"-knappen på maskinpanelet:



  b. Dobbeltklik på fokuseringsknappen på venstre side af maskinen:






• Se linket for at sikre, at afstanden er korrekt: Justering af fokuseringsafstand (Ador)

Bestem dit resultat og den næste handling, der skal udføres:

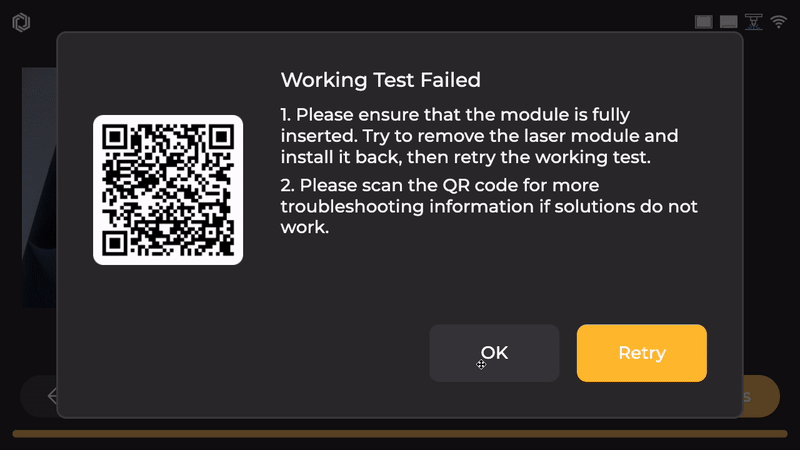

⚠︎ Hvis ovenstående trin ikke løser problemet, skal du trykke på 'OK' >> 'Ja' >> fuldføre forbindelsesindstillingerne, afslutte opstartstesten og derefter fortsætte med følgende trin.

Trin 4 - Udeluk muligheden for firmwareproblemer

En mislykket firmwareinstallation kan forårsage, at laserudgangen bliver ustabil eller slet ingen laser. Nulstilling til fabriksindstillinger kan effektivt eliminere muligheden for firmwareproblemer.

1. Først skal du nulstille til fabriksindstillinger (Hovedside > Maskine > Indstillinger > Nulstil til fabrik > Ja)



2. Efter fabriksnulstilling skal du følge trinene i linket om Sådan opdaterer du maskinens firmware og sikre, at den er opdateret til den nyeste version.


3. Efter opdateringen skal du køre den samme opgave igen.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 5 - Kontroller laserudgangen

Kontroller venligst, om laseren affyrer.
Hvis du er usikker på, om der er udgang, kan du se på materialet, der bruges i Trin 4 og bekræfte, om der er graverings-/skæremærker, eller ændre materialet til papir for at teste.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 6 - Rengør den interne linse og POGO-pin

Se venligst linket nedenfor for den korrekte måde at rengøre modulet på.
Rengøring af lasermodul (10W/20W diodelasermodul)

Bestem dit resultat og den næste handling, der skal udføres:

Trin 7 - Laserimpulstest

Gå direkte i kontroltilstand for laserpulstest. Indsæt et tomt ark, sørg for præcis fokusering, luk låget sikkert (Før laserpulstest skal du bekræfte, at lågsymbolet viser "lukket" ), og aktiver laserpulsen fem gange for at vurdere tilstedeværelsen af eventuelle markeringer."

Bestem dit resultat og den næste handling, der skal udføres:

Trin 8 - Sænk hastigheden på udsugningsventilatoren

Hvis strømforsyningen til maskinen ikke er stabil, og ventilatorhastigheden er indstillet til den højeste hastighed, kan laserudgangen blive svag, eller der vil ikke blive udsendt nogen laser.
Test venligst ved at justere ventilatorhastigheden til den laveste indstilling og brug derefter den samme fil til at arbejde igen.

Maskine >> Indstillinger >> Hardwareindstillinger >> Ventilatorrotationshastighed >> 10%

Bestem dit resultat og den næste handling, der skal udføres:

Trin 9 - Skæretest

For at kontrollere, om lasermodulet er i en sund tilstand, skal du forberede et stykke 3 mm træ/MDF og placere det i øverste venstre hjørne.
Brug standardindstillingen i Beam Studio, og kør opgaven for at se, om den kan skæres uden problemer.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 10 - Kontakt kundeservice
