5-5 Dårligt graverings- eller skæreresultat (Diode Laser)

Beskrivelse

Da årsagen til et dårligt graverings- eller skæreresultat kan variere, f.eks. en snavset linse, en dårlig modulforbindelse, forkerte parameterindstillinger, modulhenfald osv.,

Bemærk venligst, at problemet muligvis fortsætter efter at have fulgt nedenstående trin.
Du er dog stadig i stand til at indsamle nyttige oplysninger til FLUX-teamet for at afklare problemet mere effektivt.

Trin 0 - Brug tjeklisten til at følge op på trinnene og registrere resultaterne

Denne liste markerer alle de tests, du har udført i vejledningen.
Når testene er udført, bedes du venligst gemme listen som et PDF-dokument og sende den til din forhandler eller FLUX-teamet.

Klik på linket for at få adgang til tjeklisten:
Dårligt graverings- eller skæreresultat (10W/20W diodelasermodul) - Tjekliste (Ador)

Trin 1 - Kontroller indikatorlampen på strømadapteren

Kontroller venligst, om det grønne lys på adapteren er konstant tændt eller blinker, når maskinen er i standby og kører en opgave.
(Det skal altid forblive konstant tændt.)

Bestem dit resultat og den næste handling, der skal udføres:

Trin 2 - Udeluk muligheden for firmwareproblemer

En mislykket firmwareinstallation kan forårsage, at laseroutputtet bliver ustabilt eller slet ingen laser. Nulstilling til fabriksindstillinger kan effektivt eliminere muligheden for firmwareproblemer.

• Først skal du nulstille til fabriksindstillinger (Hovedside > Maskine > Indstillinger > Nulstil til fabrik > Ja)



• Efter fabriksnulstilling skal du følge trinene i linket om Sådan opdaterer du maskinens firmware og sikre, at den er opdateret til den nyeste version.


• Efter opdateringen skal du køre den samme opgave igen.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 3 - Kontroller laserudgangen

Kontroller venligst, om laseren affyrer.
Hvis du ikke er sikker på, om der er udgang, kan du kigge på materialet, der blev brugt i Trin 2 og bekræfte, om der er graverings-/skæremærker, eller ændre materialet til papir til test.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 3.1 - Rengør den interne linse og POGO-pin

Se linket nedenfor for den korrekte måde at rengøre modulet på.
Rengøring af lasermodul (10W/20W diodelasermodul)

Bestem dit resultat og den næste handling, der skal udføres:

Trin 3.2 - Geninstaller modulet

Se følgende artikler for at geninstallere modulet.

10W/20W Diode Lasermodul	2W Infrarødt Lasermodul	Printmodul

Bestem dit resultat og den næste handling, der skal udføres:

Trin 3.3 - Laser pulstest

Gå direkte til kontroltilstand for at teste laserpuls. Indsæt et tomt ark, sørg for præcis fokusering, luk låget sikkert (Før laserpulstesten skal du bekræfte, at lågsymbolet viser "lukket" ), og aktiver laserpulsen fem gange for at vurdere tilstedeværelsen af eventuelle markeringer." (For brugere, der sidder fast i opstartstesten, skal du springe opstartstesten over - Guide)

Bestem dit resultat og den næste handling, der skal udføres:

Trin 4 - Kontroller den korrekte måde at fokusere og afstanden på

Trin 4.1 - Kontroller indstillingerne i softwaren og på panelet

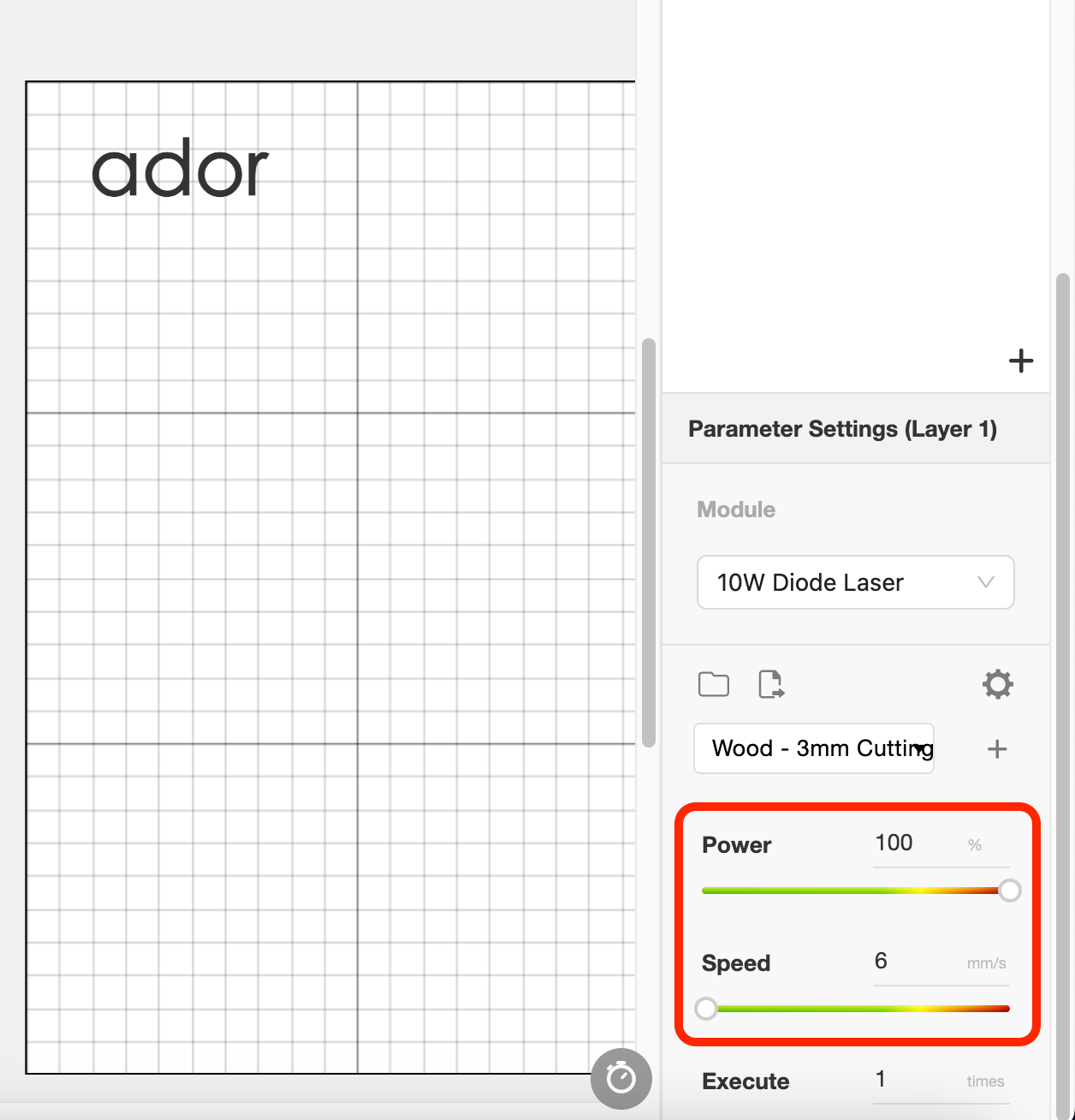

• Sørg for, at parametrene er indstillet korrekt i Beam Studio. (Eksempel: 10w parameter)

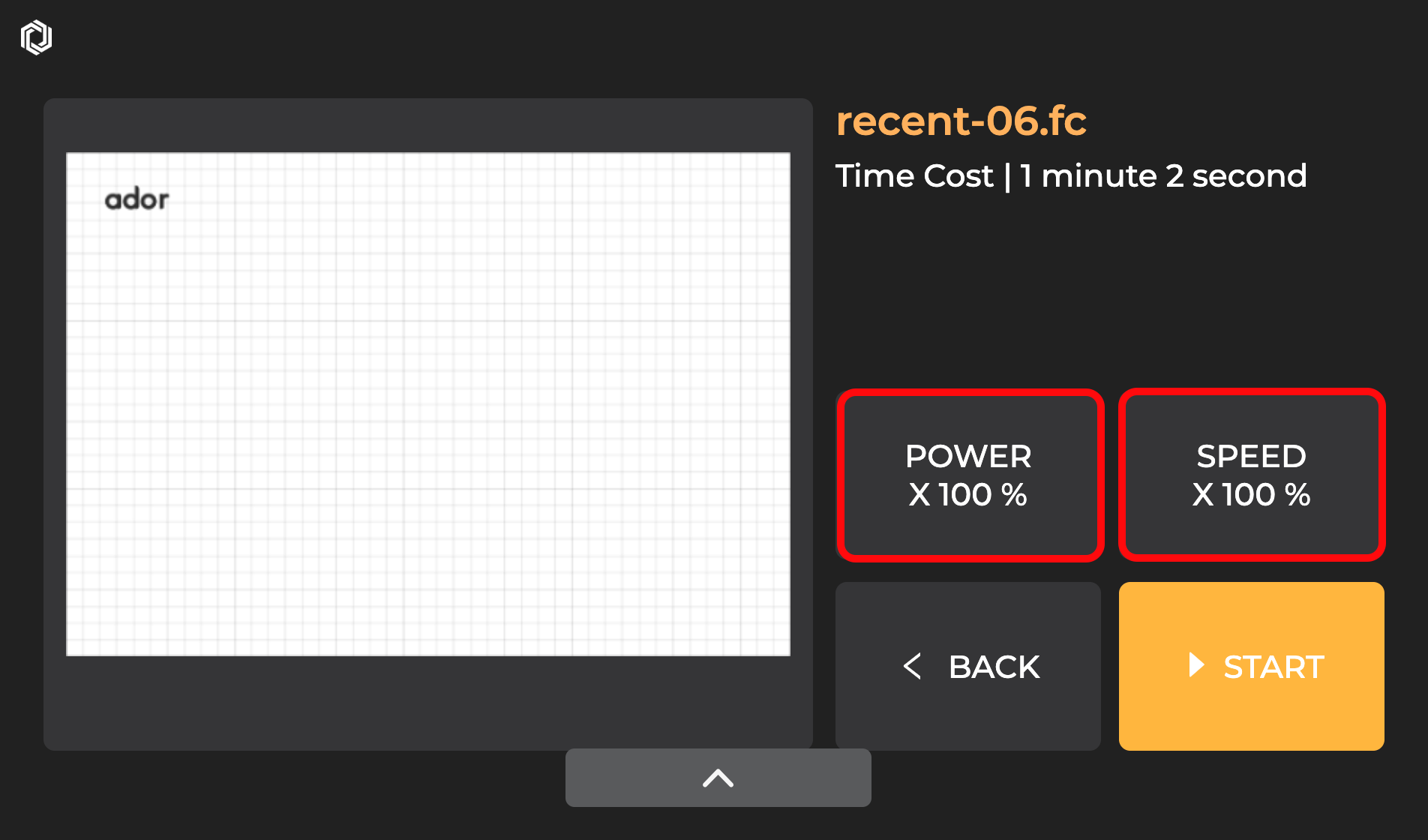

• Sørg for, at indstillingerne er indstillet korrekt på panelet.



• Efter at have bekræftet indstillingerne, kør den samme opgave igen.



Bestem dit resultat og den næste handling, der skal udføres:

Trin 5 - Sænk hastigheden på udsugningsventilatoren

Hvis strømforsyningen til maskinen ikke er stabil, og ventilatorhastigheden er indstillet til den højeste hastighed, kan laserudgangen blive svag, eller der vil ikke blive udsendt nogen laser.
Venligst test ved at justere ventilatorhastigheden til den laveste indstilling og derefter bruge den samme fil til at arbejde igen.

Maskine >> Indstillinger >> Hardwareindstillinger >> Ventilatorhastighed >> 10%

Bestem dit resultat og den næste handling, der skal udføres:

Trin 6 - Skæretest

For at kontrollere, om lasermodulet er i en sund tilstand, skal du forberede et stykke 3mm træ/MDF og placere det i øverste venstre hjørne.
Brug standardindstillingen i Beam Studio og kør opgaven for at se, om den kan skæres uden problemer.

Bestem dit resultat og den næste handling, der skal udføres:

Trin 7 - Kontakt kundeservice
