2-7 Instruktioner til trekantet prisme

Beskrivelse

De trekantede prismer er et tilbehør, der følger med maskinen. De har to hovedanvendelser. Se venligst følgende instruktioner.

• Forhindre materialer i at forkulle
• Mål fokusafstanden

Forhindre materialer i at forkulle

Når der skæres med maskinen, vil laserstrålen brænde gennem emnet, ramme aluminiumsfolien i bunden af maskinen og derefter reflekteres tilbage på emnets bagside. Dette kan resultere i forbrænding eller svidning, som vist i følgende eksempel.

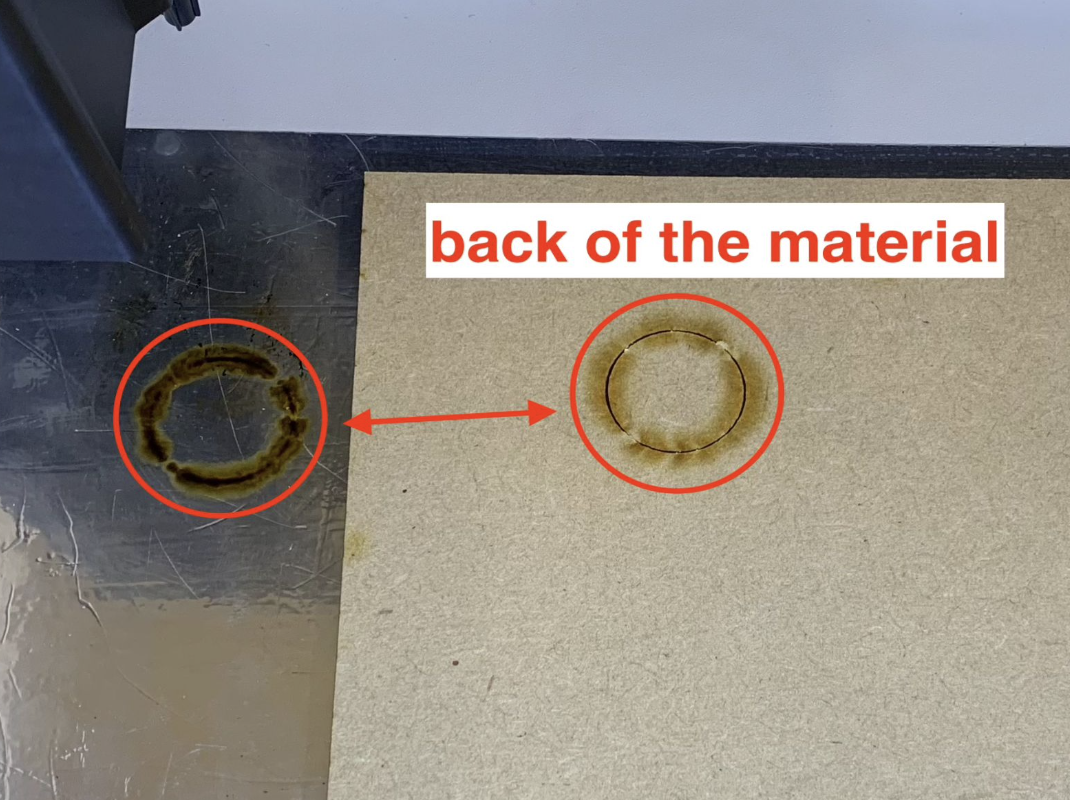

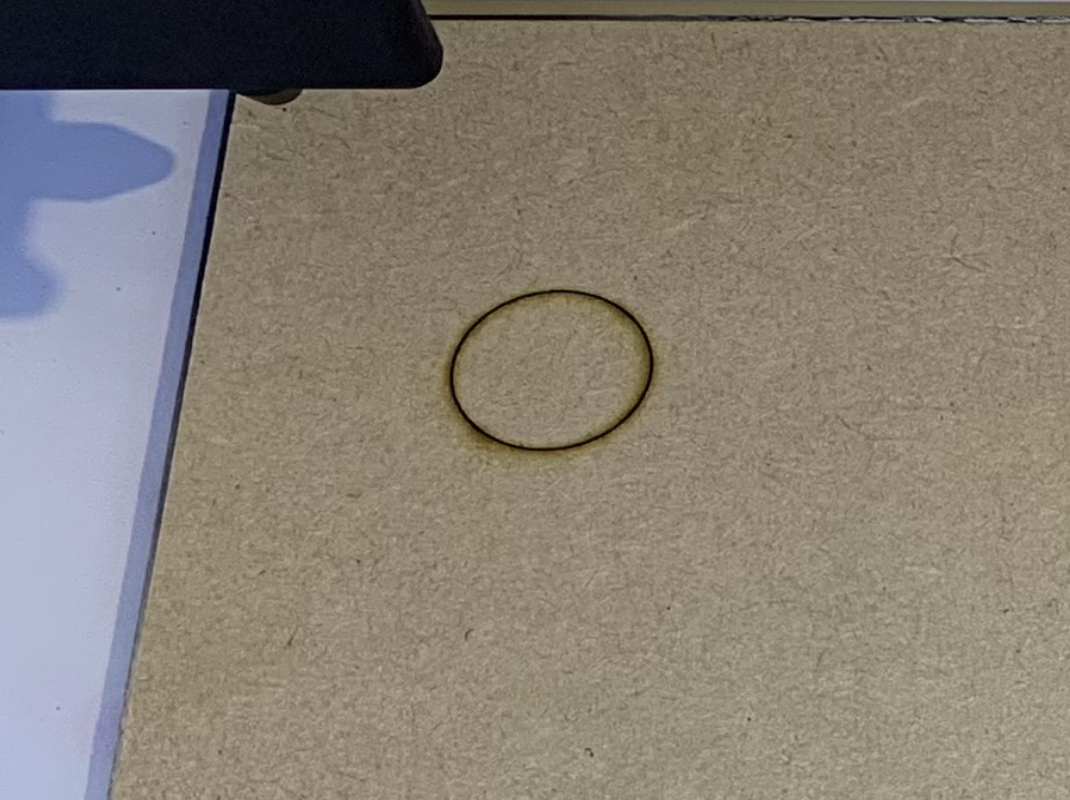

Før brug af prismerne：

Ved at bruge de trekantede prismer til at hæve emnet reduceres kontakten mellem emnet og den reflekterede laserstråle. Dermed kan forbrænding eller svidning undgås, som vist i følgende eksempel.

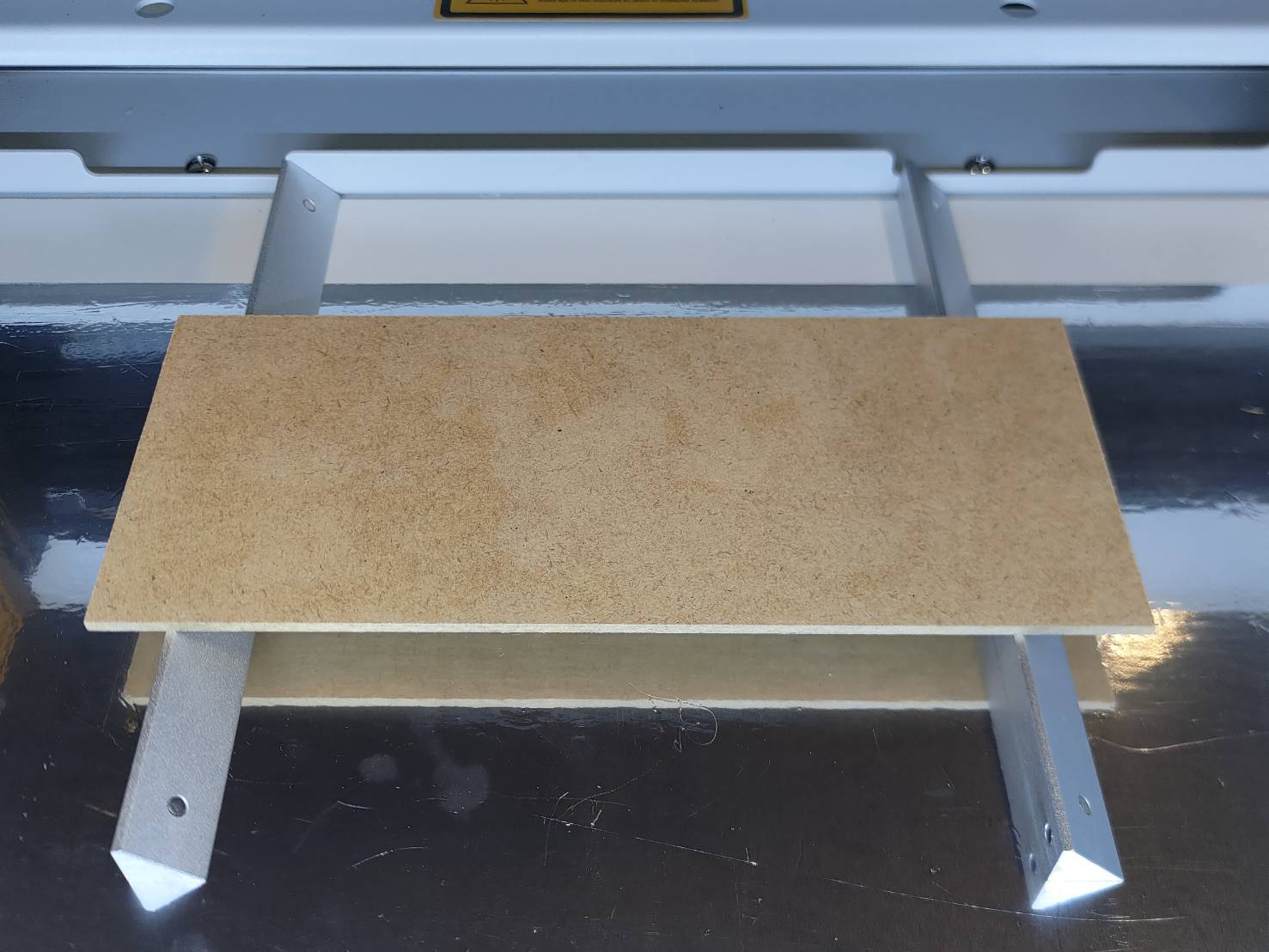

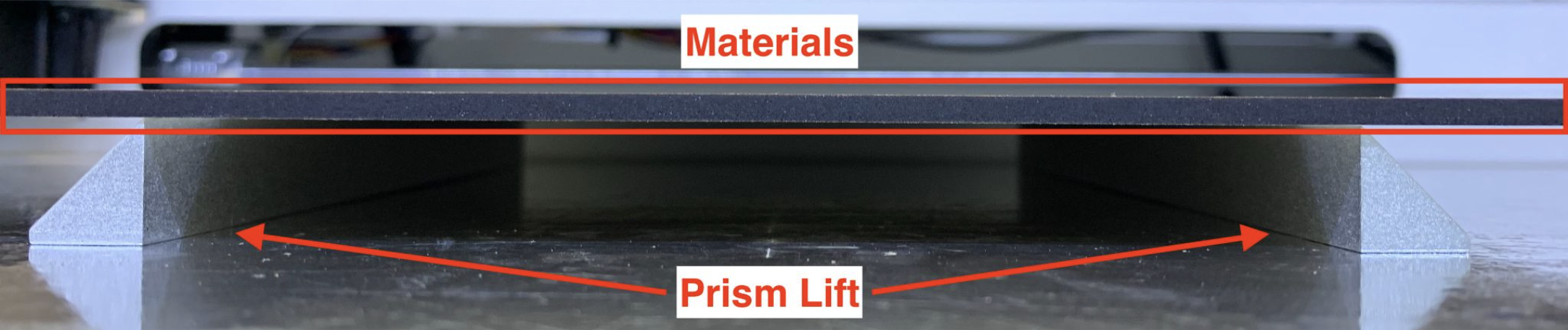

Måden at hæve arbejdsemnet med prismer

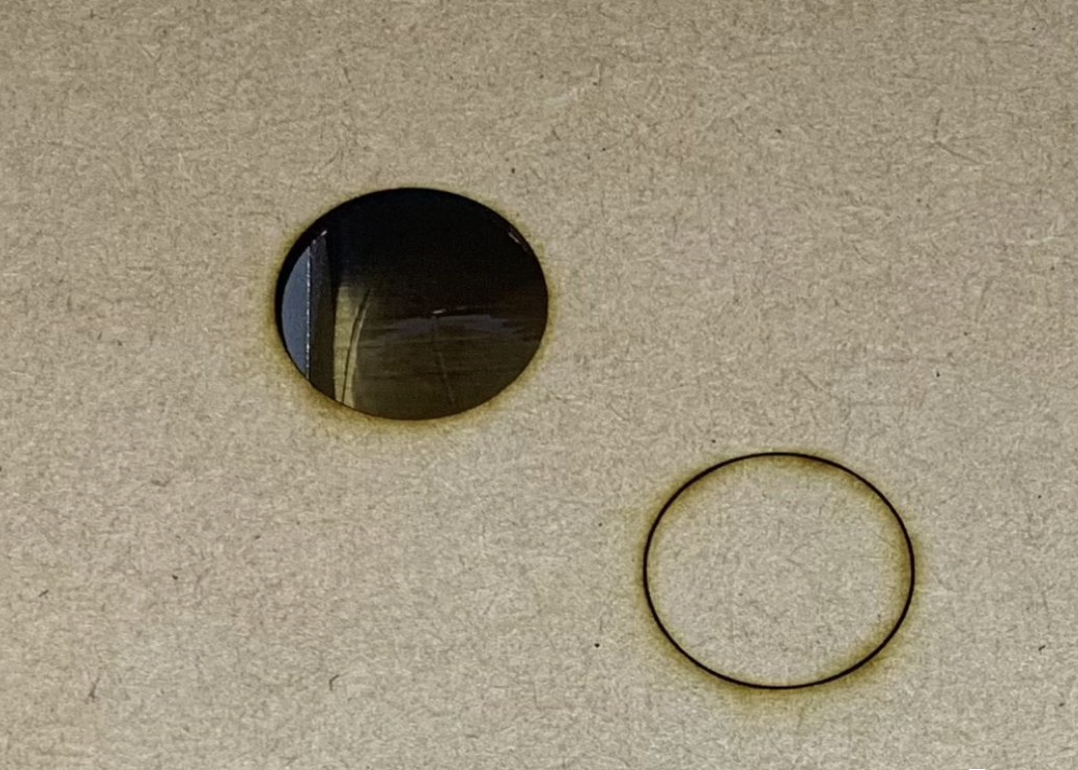

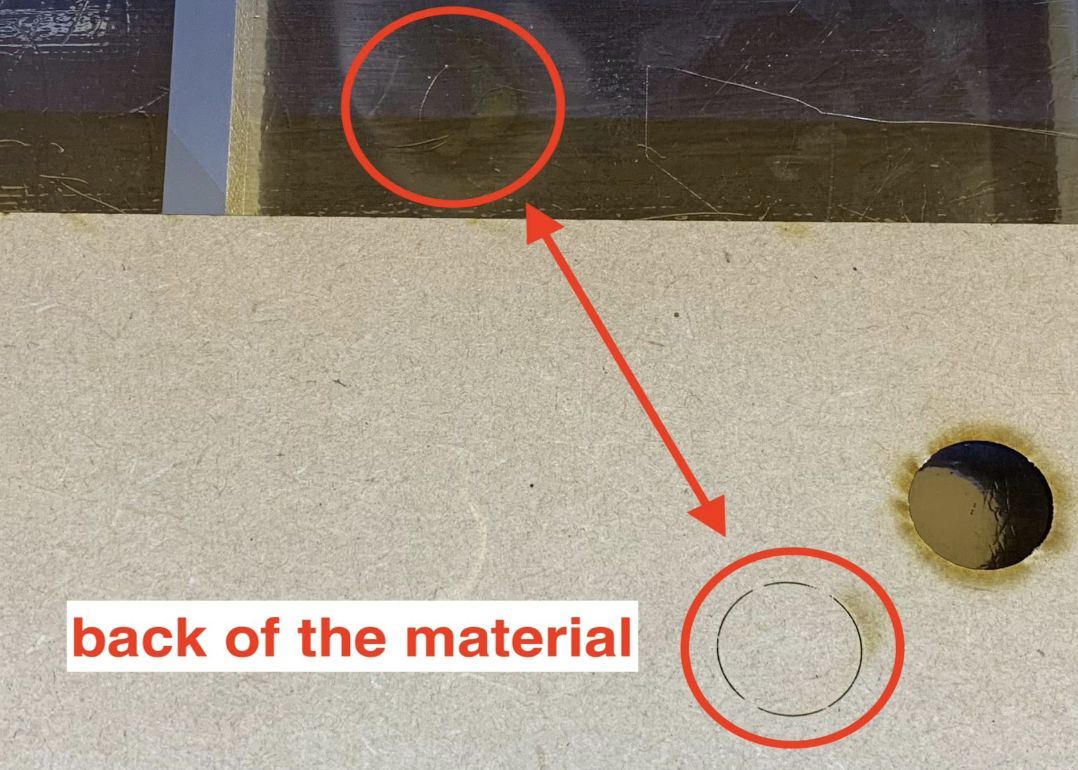

Efter brug af prismerne：

Mål fokusafstanden

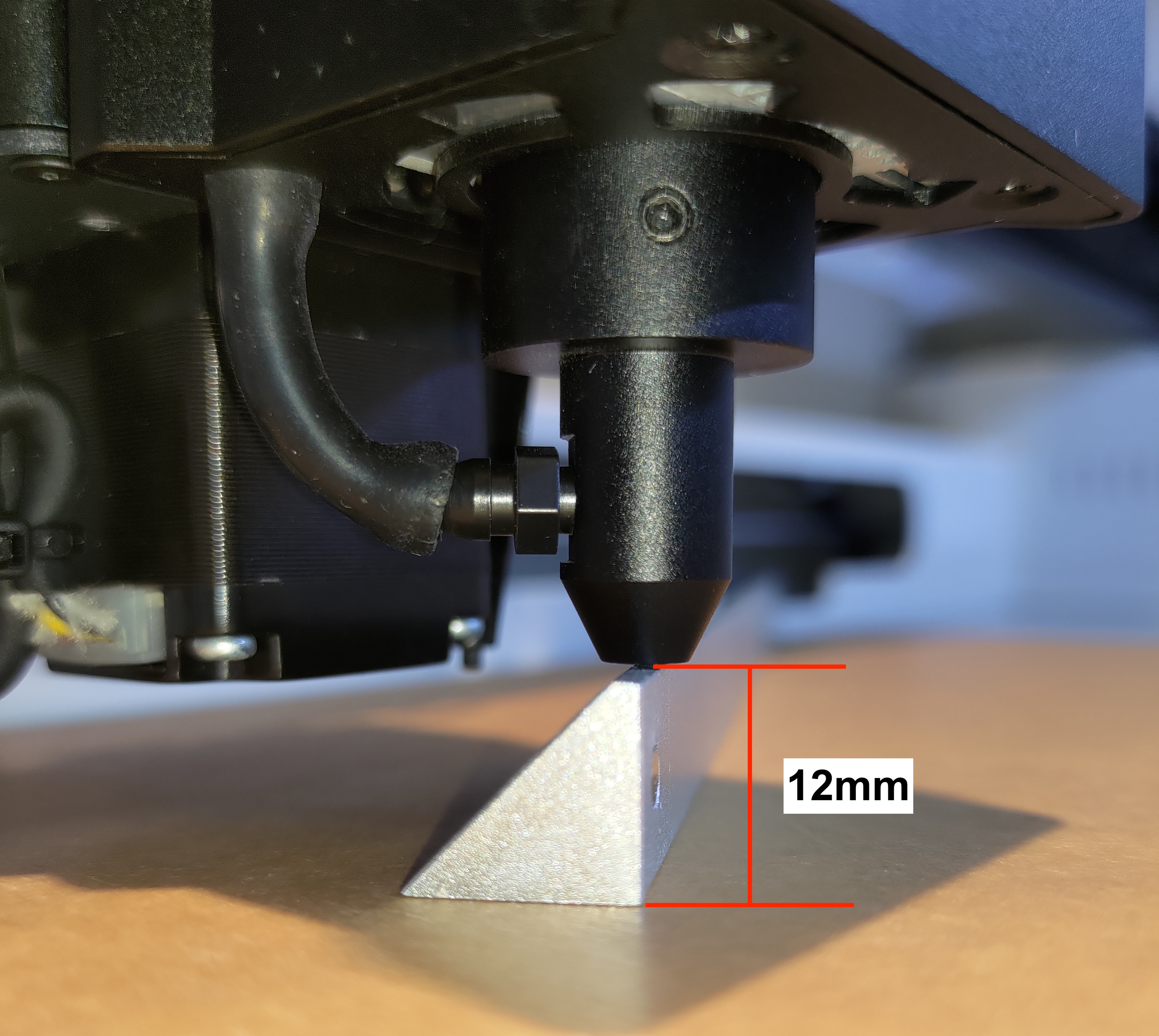

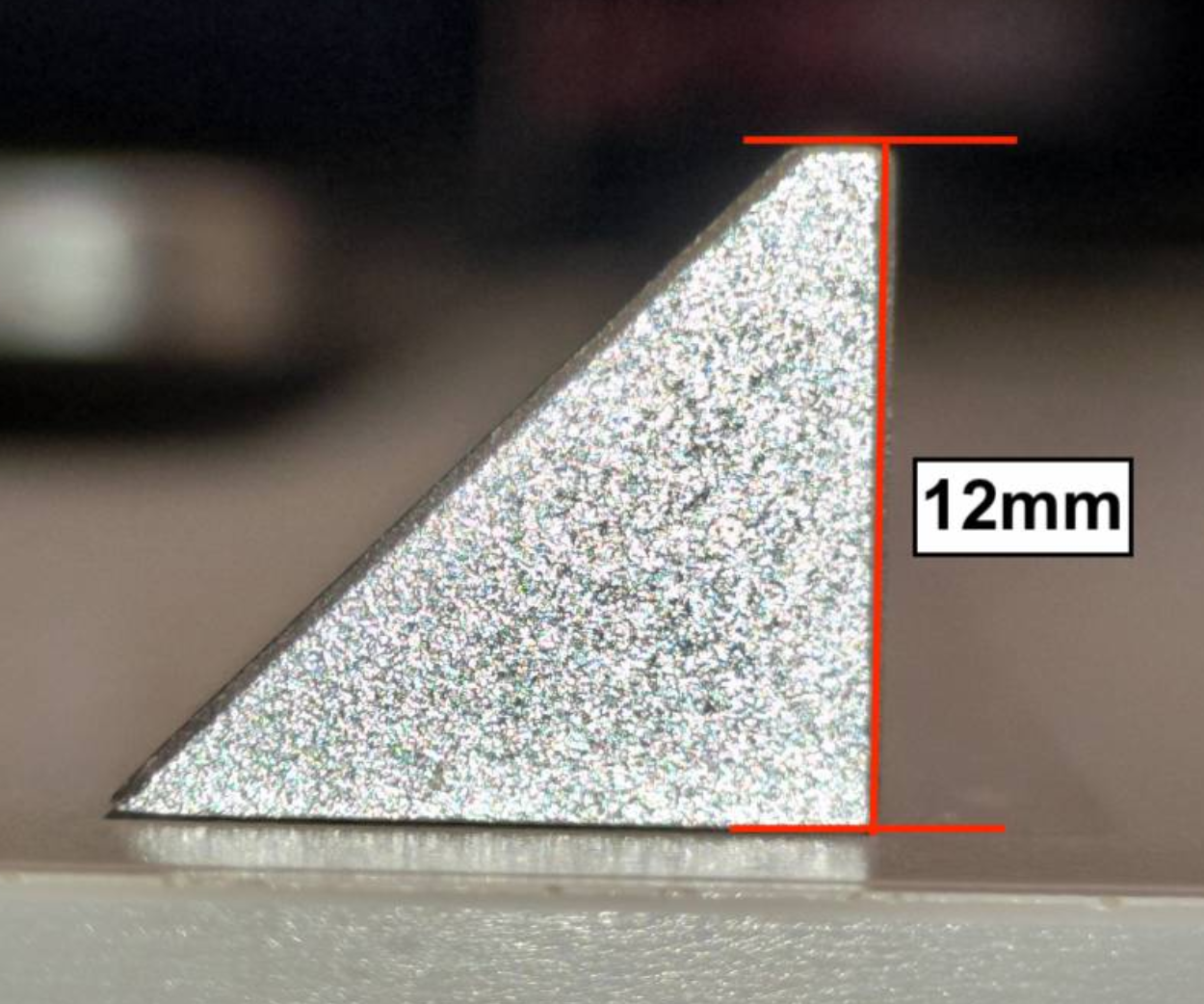

Den standard fokuseringsafstand er 12 mm (afstanden mellem lasermodulets dyse og emnet). En side af det trekantede prisme er designet til at være 12 mm, så det kan bruges som et afstandsmålingsværktøj.
Se venligst denne side for brugs- og målemetoder: Justering af fokusafstand (Ador)
