1. Fokusering

Placer materialet inde i maskinen og flyt laserhovedet over materialet. Klik derefter to gange på fokusknappen på venstre side af maskinen eller hold "AF"-knappen på maskinpanelet nede indtil laserhovedet begynder at bevæge sig. Når laserhovedet rører materialet og bevæger sig opad, er fokuseringen færdig. Sørg for, at fokuseringsafstanden er korrekt før hver gravering.

⚠️ Under maskinskæring kan laserstrålen brænde igennem arbejdsemnet og komme i kontakt med stanniol i bunden af maskinen. Det anbefales at henvise til denne article og anvende et trekantet prisme til at hæve materialerne for at forhindre svideulykker. Stanniolets primære funktion er at beskytte den underliggende kasse mod laserskader; hvis det er beskadiget, vil det ikke påvirke normal brug.

a. Hold "AF"-knappen på maskinpanelet nede:

b. Dobbeltklik på fokusknappen på venstre side af maskinen:

截圖 2023-10-05 下午5.56.05.png

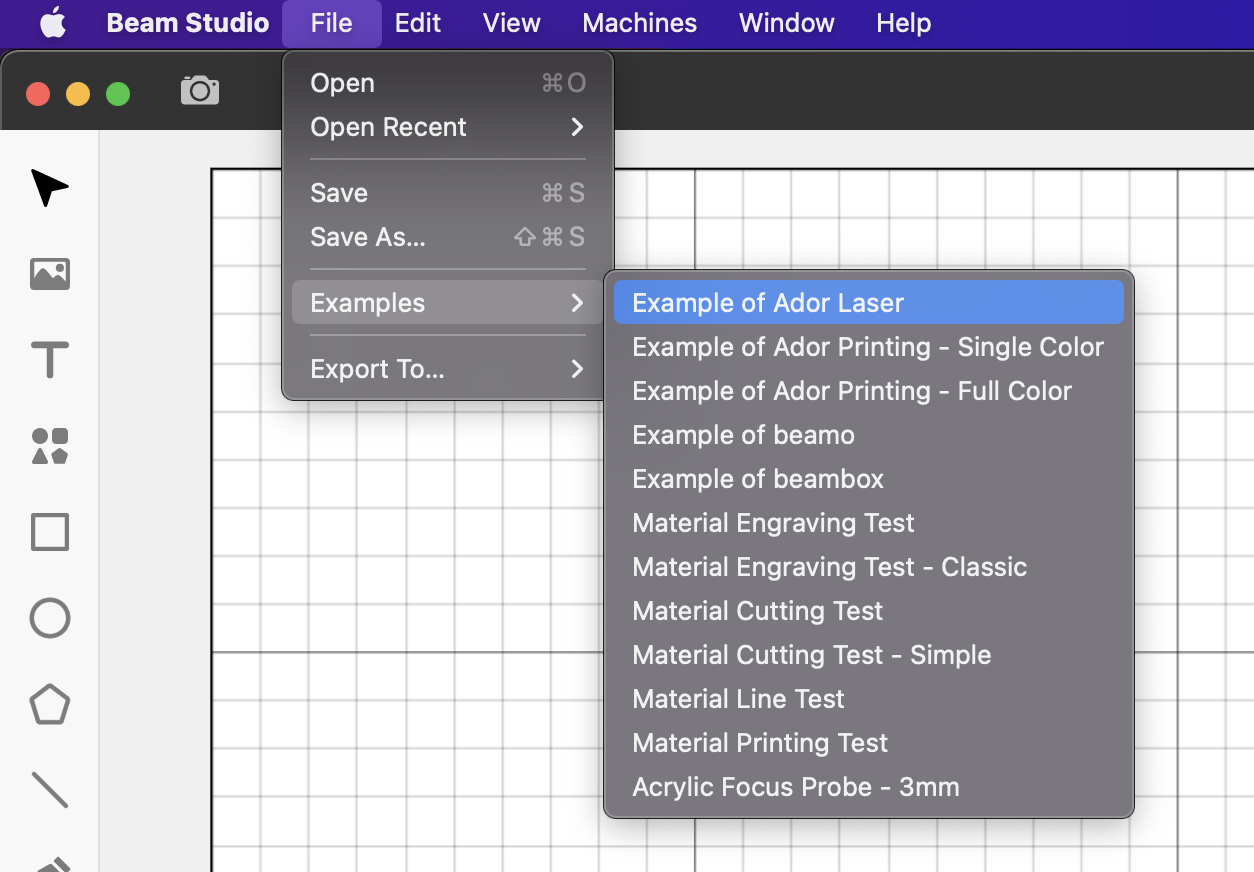

2. Importer graveringstestfilen

Klik på "Menu"> "Fil"> "Eksempler"> "Eksempel på Ador Laser."

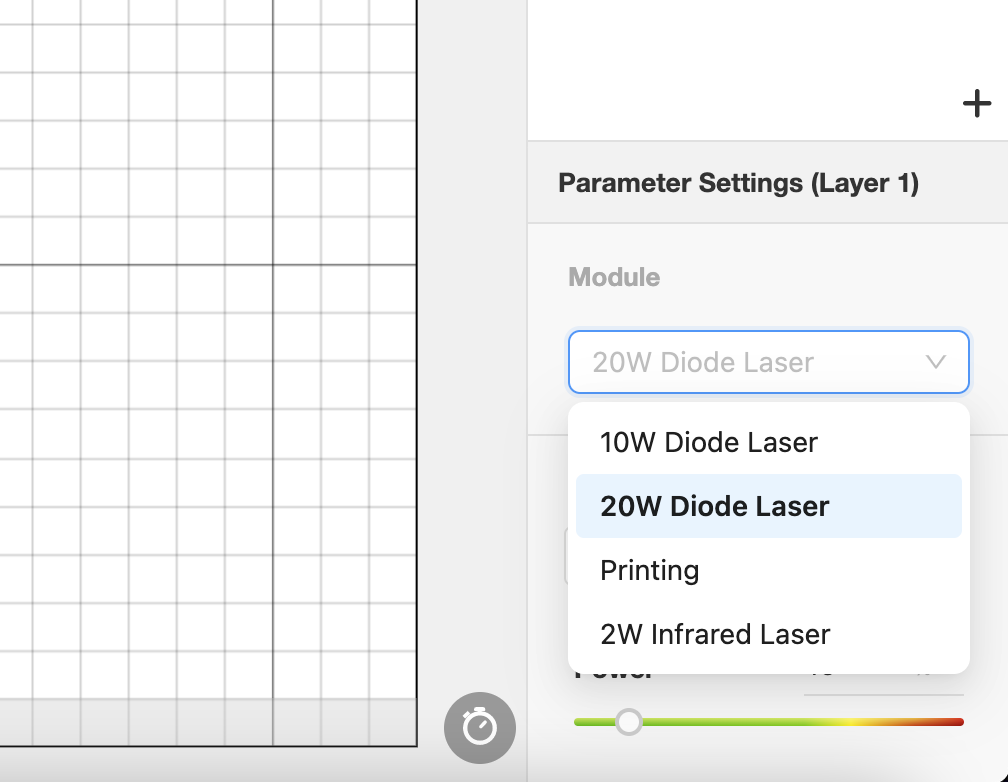

3. Vælg det aktuelle modul

Vælg 20W Diode Laser eller 10W Diode Laser.

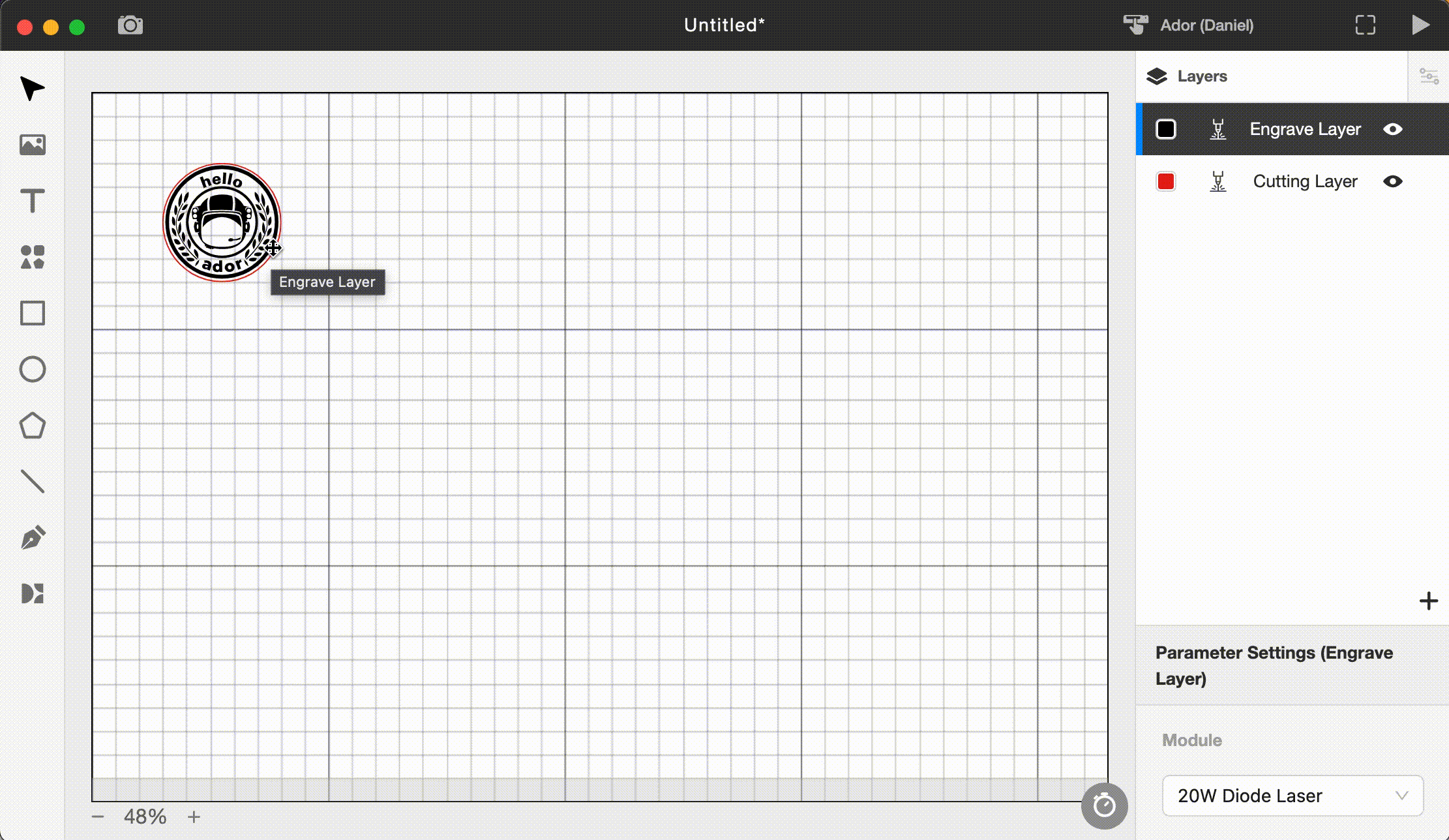

4. Forhåndsvis graveringspositionen

Klik på kameraikonet øverst til venstre.

⚠︎ Før du starter forhåndsvisningen, skal du sikre dig, at kamerakalibreringen (10W/20W Diode Lasermodul) er blevet udført.

Hvis du bruger printmodulet, skal du se Ador - Kalibrering af printmodul.
Hvis du bruger 2W infrarødt lasermodul, skal du se Ador - Kalibrering af 2W rødt lasermodul.

Screen Recording 2023-11-10 at 12.28.44 AM.gif

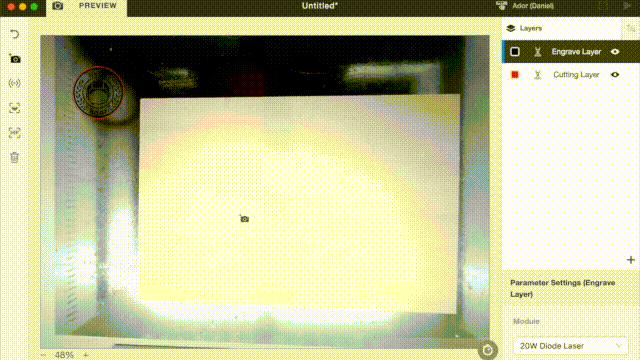

5. Send jobbet

Afslut kameraets forhåndsvisningstilstand, træk og slip billedet til den ønskede graveringsplacering, og tryk på piletasten for at sende filen.

Untitled Project 4.gif

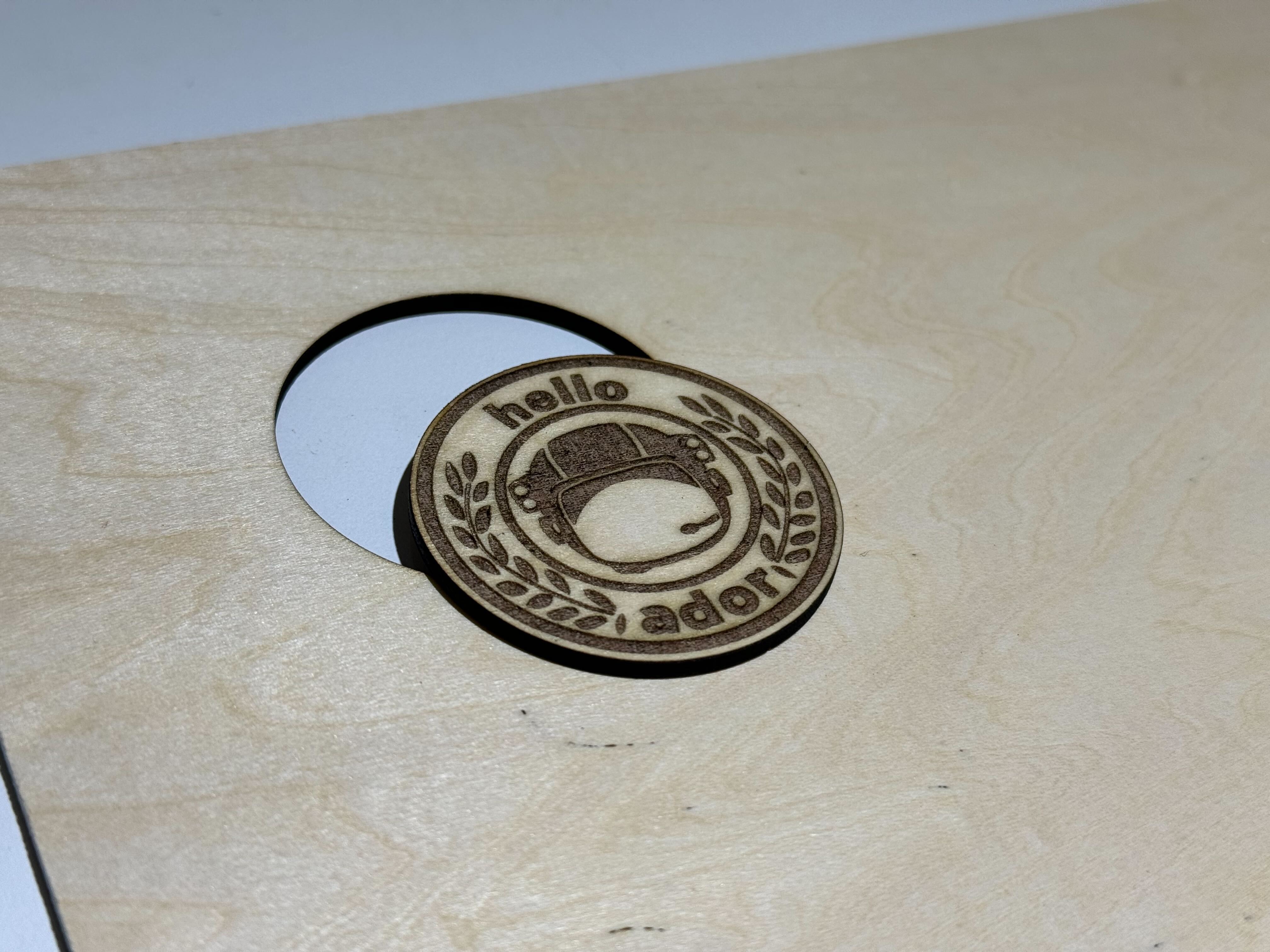

6. Graveringsresultat

⚠︎ Hvis graveringsresultatet er sløret, uklart eller lyst i farven, skal du kontrollere, om laserhovedet er fokuseret nøjagtigt.
Hvis laserhovedet er korrekt installeret, skal du kontrollere materialets egnethed/parametre / Rengøring af laserhovedet, og find fejlfindingen her- Dårligt graverings- eller skæreresultat (10W/20W diodelasermodul)
