5-18 Justering af Y-aksens bælters stramhed

Værktøj

1. Torx T8 skruetrækker
2. 3mm unbrakonøgle
3. 7mm skruenøgle
4. Stjerneskruetrækker
5. Tuschpen

Trin 1 -
Sluk for maskinen, fjern strømkablet, og vend maskinen om

Trin 2 - Markér gummifoden og skruen tæt på USB-porten

Formålet med markeringen er, at denne fods skrue vil være kortere end andre, og den skal være i samme position.

Trin 3 - Skru disse bund skruer

T8 skrue x 6stk ＆ 3mm HEX skrue x 4stk

Trin 4 - Vend maskinen om og skru sideskruerne ud

T8 skrue x 2stk

Trin 5 - Markér skruehullerne på begge sider med tuschpennen

Formålet er at minde dig selv om, at de markerede sider vil vende mod arbejdsområdet ved samling.

Trin 6 - Flyt modulsædet mod ventilatoren til enden

Trin 7 -
Løft den øverste ramme med begge hænder og placer den på studsen.

(Vær forsigtig med ikke at få ledningerne i klemme mellem rammerne.)

Eksempel på ramme, der sidder på stolperne:

Eksempel på løftevideo (Videoen blev optaget inde i maskinen)：

Trin 8 - Find remskiverne og løsn møtrikkerne med en 7 mm skruenøgle

Sædernes placering：

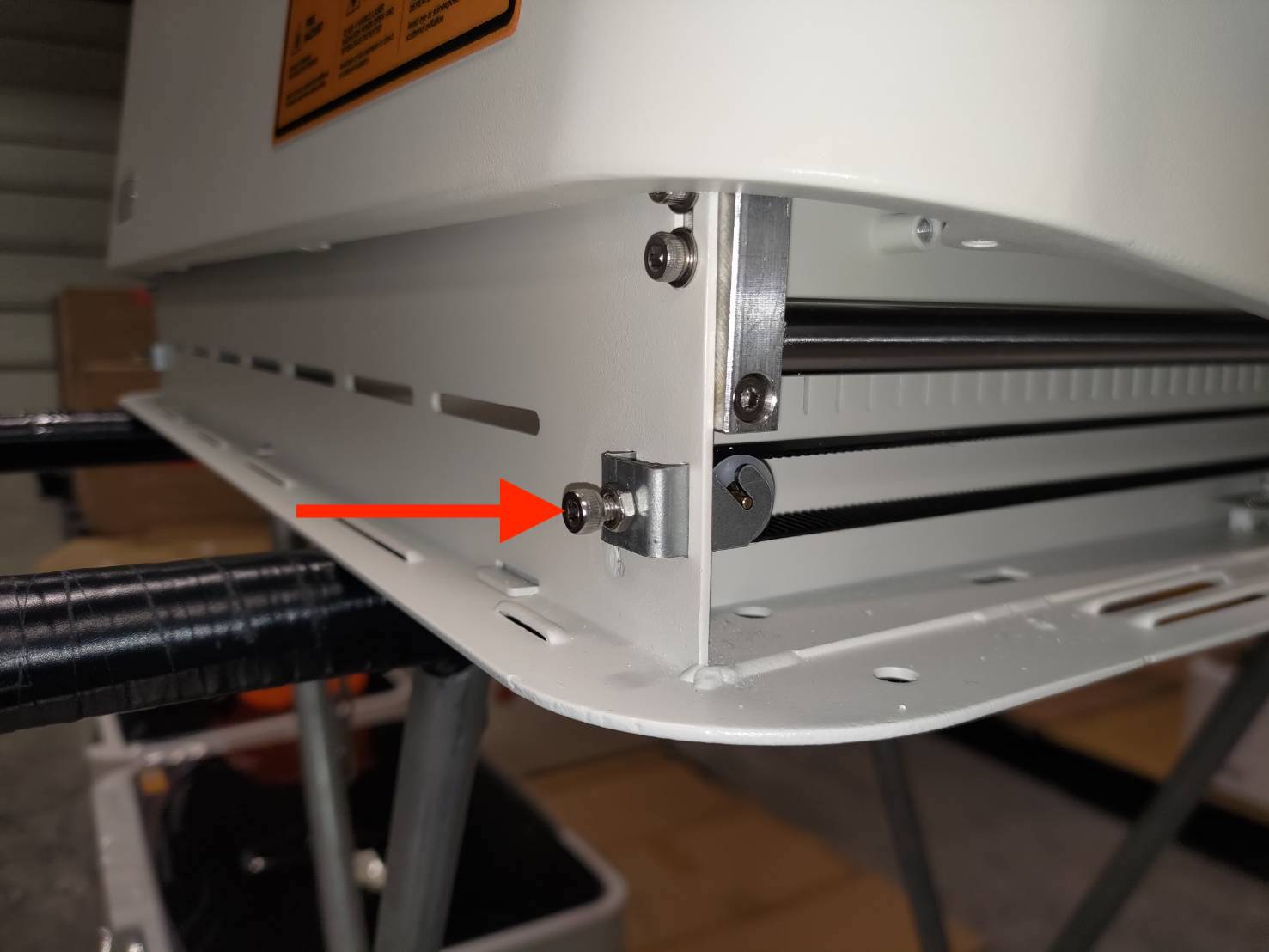

Højre side：

Venstre side：

Trin 9 - Juster bælternes stramhed med en 3 mm unbrakonøgle

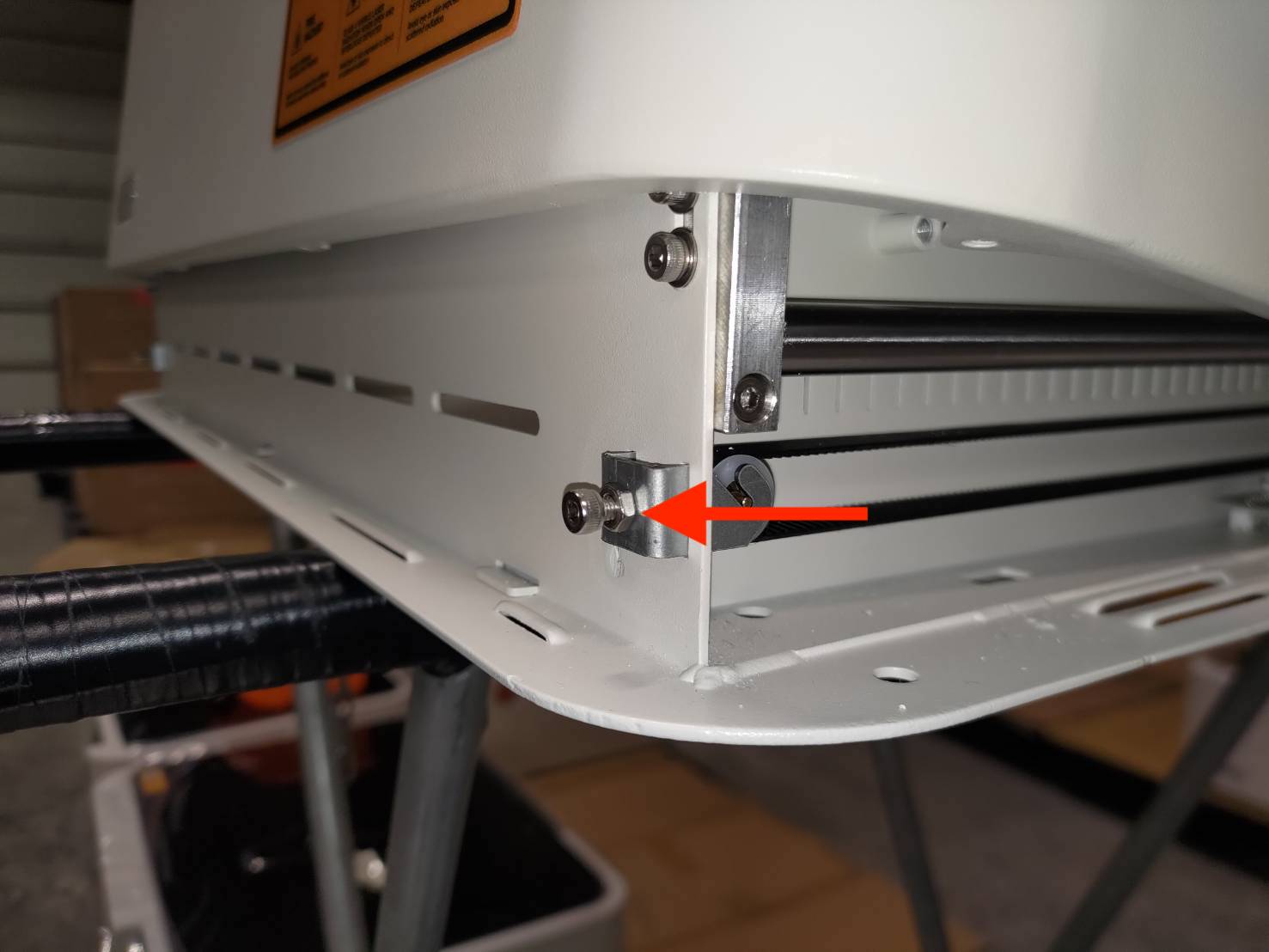

Højre side：

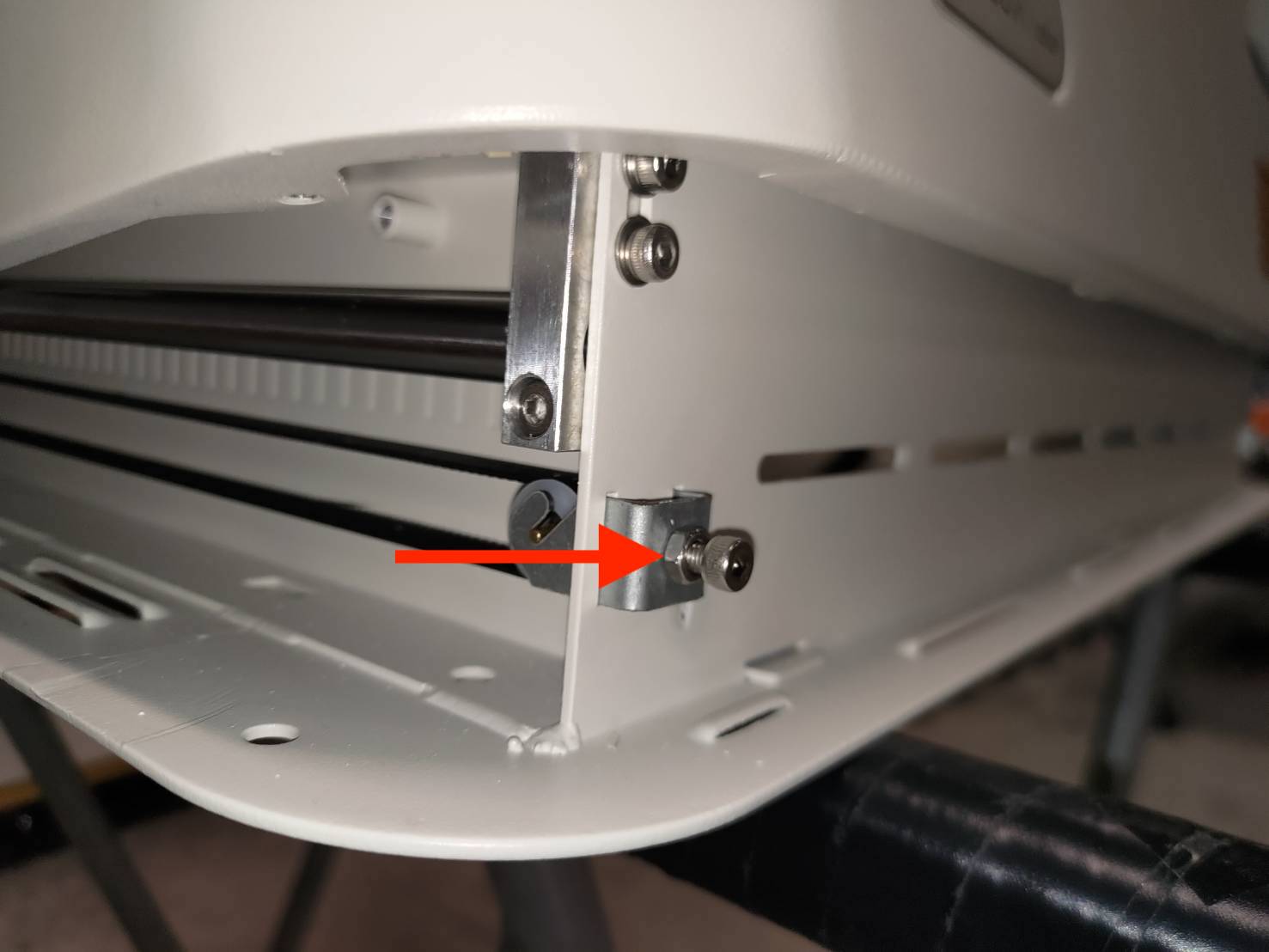

Venstre side：

Trin 10 - Efter justeringen skal møtrikkerne spændes med en 7 mm skruenøgle

Højre side：

Venstre side：

Trin 11 - Gendan den øverste rammes position

Bemærk venligst, at de markerede skruehuller skal vende mod arbejdsområdet.


Gendannelse af rammen：

Trin 12 - Skru sideskruerne i

Trin 13 - Sluk og vend maskinen. Skru alle skruerne i bunden

Bemærk venligst, at den markerede fod og skrue skal være i en position tæt på USB-portene.

Forslag:
Det er bedre ikke at spænde skruerne helt i starten, da nogle skruer muligvis ikke er justeret korrekt og ikke kan få skruerne sat i. Derfor anbefales det at spænde alle skruerne, efter at alle skruerne er installeret.

Trin 14 - Vend maskinen. Flyt modulsædet frem og tilbage

• Hvis det kan flyttes uden problemer, er udskiftningen afsluttet med succes.


• Hvis det sidder fast, eller det ikke kan skubbes helt mod ventilatoren, skal du prøve at løsne gummifodens skrue tæt på USB-portene og prøve at flytte modulsædet igen.
