Beschreibung

Dieser Artikel erklärt Ihnen, wie Sie einen Graviervorgang mit dem FLUX Chuck Rotary starten.
Es wird jedoch dringend empfohlen, dass Sie vor Ihrer ersten Gravur das FLUX Chuck Handbuch vollständig durchlesen.

Schritt 1

Bitte stellen Sie sicher, dass Sie die folgenden Software- und Firmware-Versionen installiert haben, um die Rotationsfunktion von HEXA nutzen zu können.

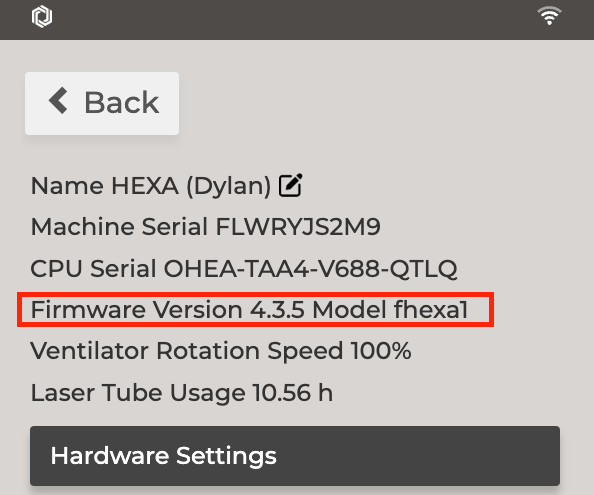

*Beam Studio Version 2.4.2 oder höher (Anleitung)*	Firmware-Version 4.3.5 oder höher. (Anleitung)

Schritt 2

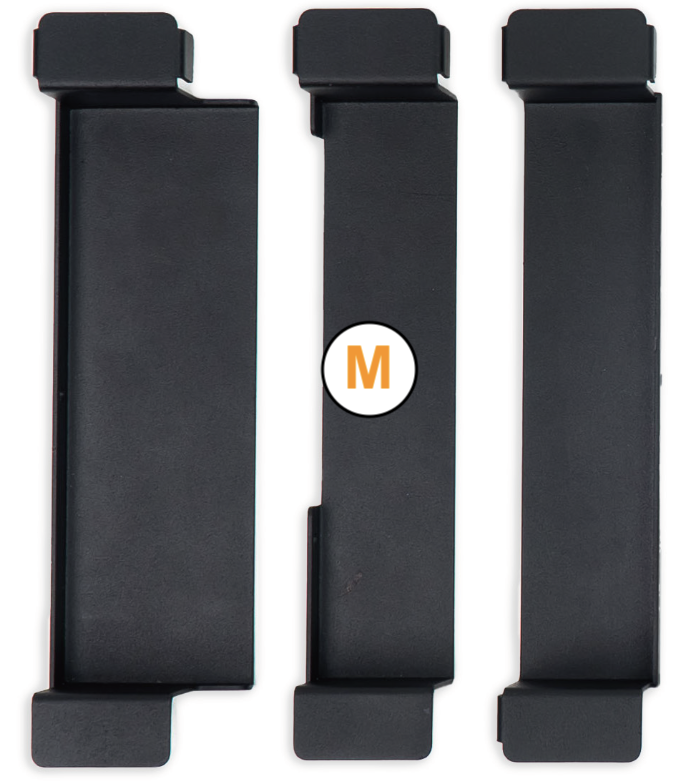

Installieren Sie die HEXA Rotary Ständer.

Schritte:

Schalten Sie das Gerät ein und fahren Sie das Bett ganz nach unten.
Schalten Sie die Maschine aus.
Entfernen Sie die Wabenplatte.
Montieren Sie die Ständer an der Plattformhalterung.

Video:

Schritt 3

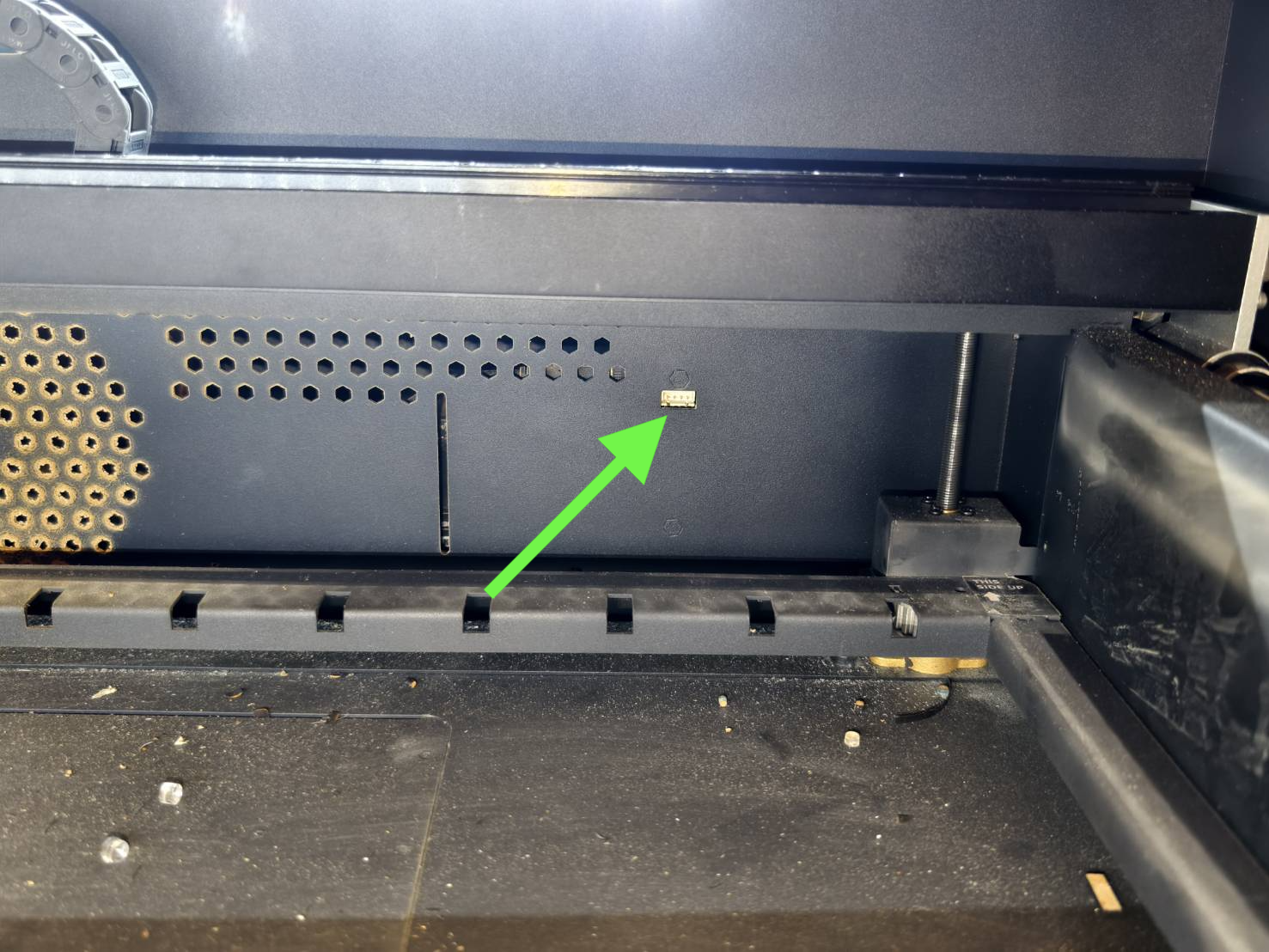

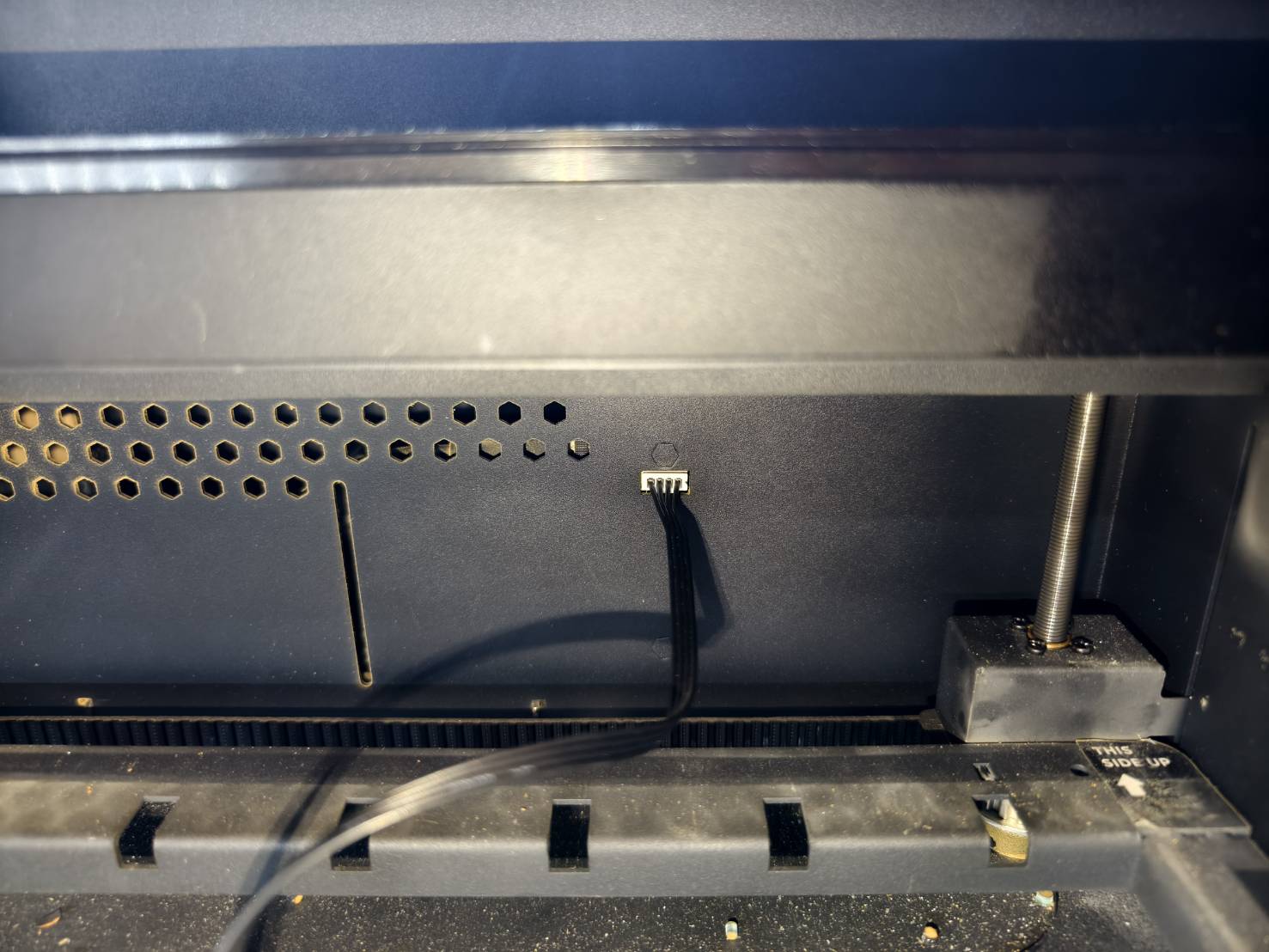

Nehmen Sie das Verbindungskabel aus der Box und stecken Sie es auf der hinteren rechten Seite der Maschine ein.

Schritt 4

Montieren Sie die Spannbacken am Drehfutter entsprechend dem zu bearbeitenden Material.
Beachten Sie bitte die Anleitung zur Installation der Spannbacken.
FLUX Chuck Rotary Bedienungsanleitung
(*Es wird empfohlen, für die ersten Versuche und Tests unerwünschtes Material zu verwenden.)

Schritt 5

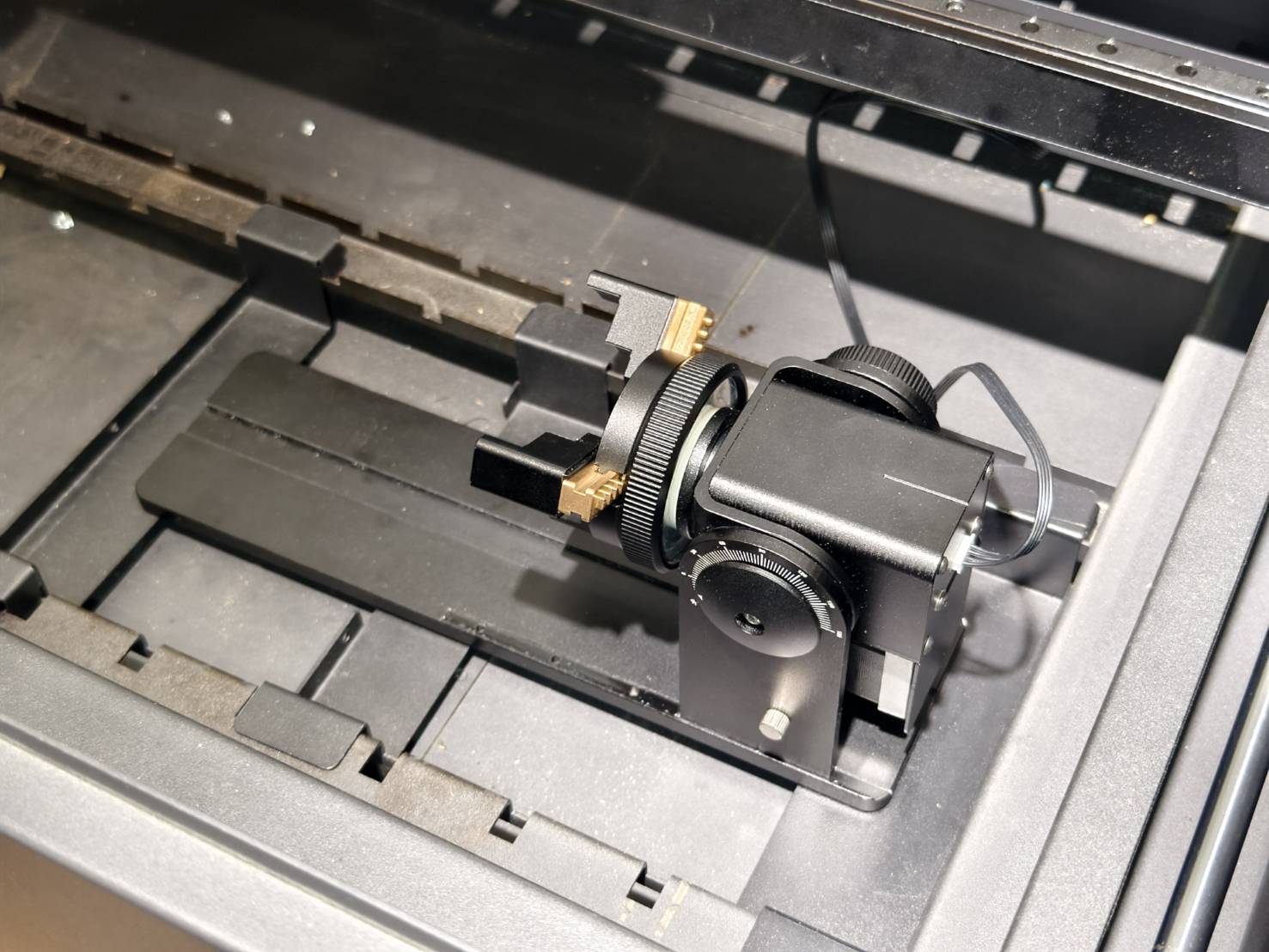

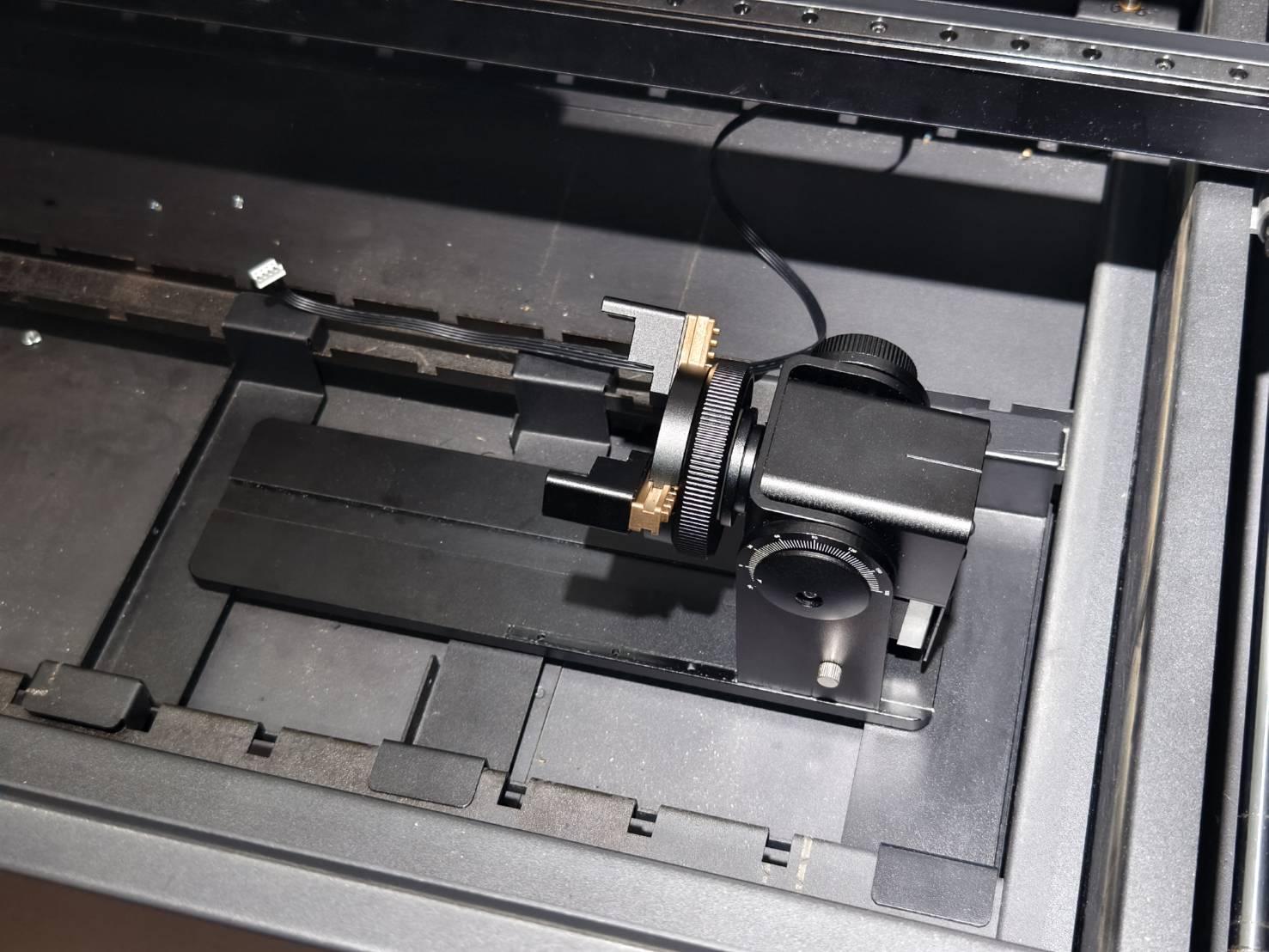

Platzieren Sie das Chuck Rotary mit montierten Spannbacken auf den Ständern und verbinden Sie das Kabel mit dem Gerät.

Schritt 6

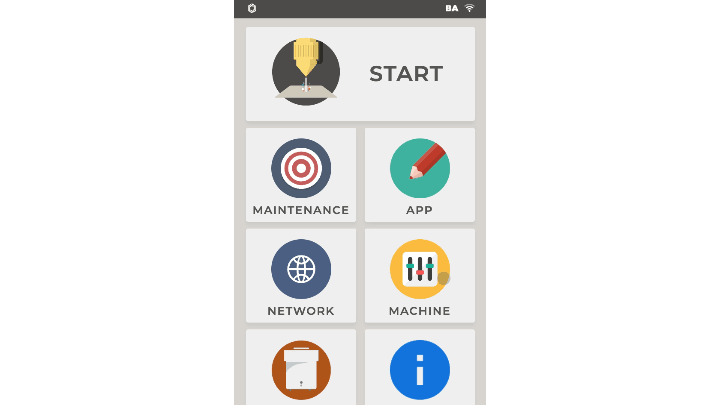

Schalten Sie die Maschine ein und wählen Sie unter "Hardware-Einstellungen" die korrekte Drehfutter-Version aus.

Maschine >> Hardware-Einstellungen >> Drehfutter-Einstellungen >> Chuck

Schritt 7

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie den Wert für die spätere Verwendung.
(Es wird empfohlen, für den ersten Versuch das Übungs- und Testmaterial zu verwenden.)

(Wenn der Durchmesser Ihres Materials kleiner als 25 mm (Umfang: 78,5 mm) ist, gehen Sie bitte zu) (Schritt 7.1).

(Schritt 7.1)

Die Position der Fokuslinse muss für die Gravur kleinerer Materialien angepasst werden. (Durchmesser weniger als 25 mm, Umfang 78,5 mm)

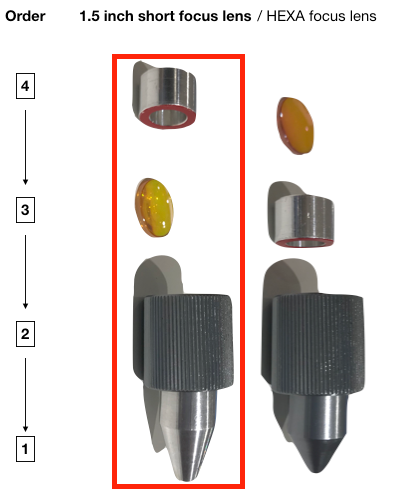

Ihre Linse befindet sich standardmäßig oben und muss wie unten abgebildet nach unten versetzt werden.

(Bitte schauen Sie sich das folgende Video an, um die Position Ihrer Fokuslinse zu ändern.)

(Schritt 8)

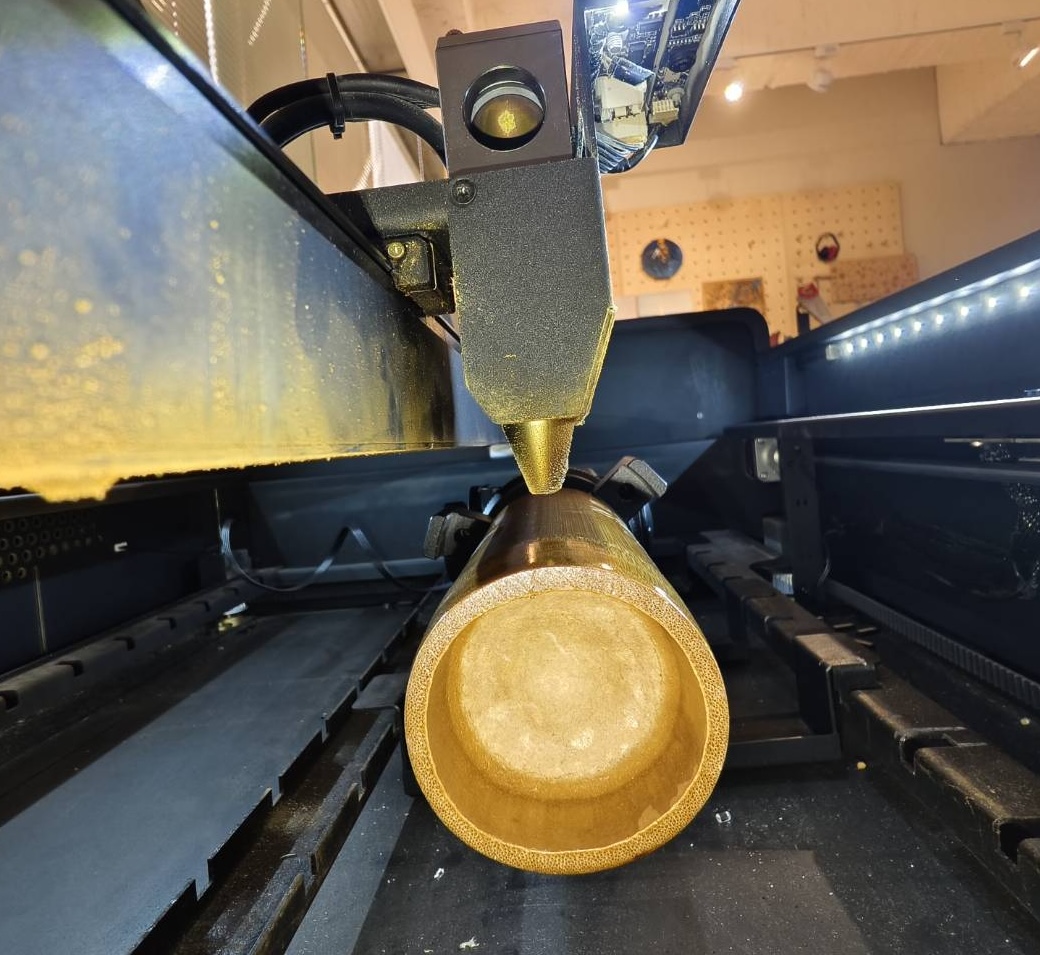

(Spannen Sie das Material in den Drehtisch ein und richten Sie es aus.)
(Bitte beachten Sie die) (Anleitung für das Drehfutter) (zum Einspannen verschiedener Formen.)

(Schritt 9)

(Führen Sie die automatische Fokussierung für Materialdurchmesser über 25 mm (Umfang: 78,5 mm) durch.)
(Wenn der Durchmesser Ihres Materials kleiner als 25 mm (Umfang: 78,5 mm) ist, gehen Sie bitte zu) (Schritt 9.1).
((Die automatische Fokussierung ist für kleinere Materialien nicht verfügbar.))

(Schritte:)

(Senken Sie bei Bedarf das Bett ab.)
(Bewegen Sie die Fokussonde nahe an die Materialoberfläche heran.)
(Heben Sie das Bett an, um zu prüfen, ob die Sonde die Oberfläche berühren kann)
Führen Sie den Autofokus durch, indem Sie die Schaltfläche "AF" doppelklicken.

Video:

(Schritt 9.1)

Führen Sie die manuelle Fokussierung mit der mitgelieferten Mini-Wasserwaage des Chuck Rotary durch.

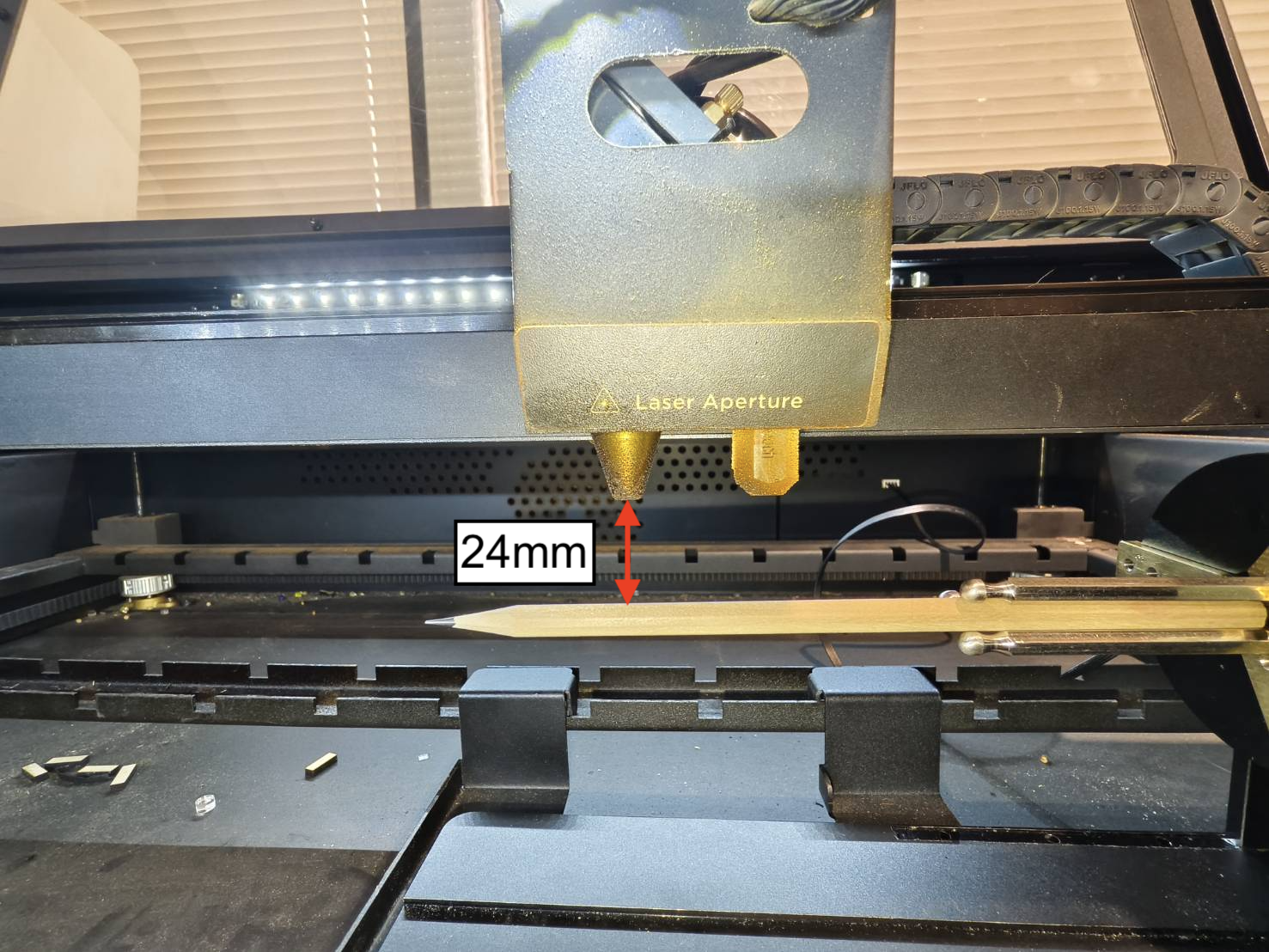

Da die Linse in Schritt 7.1neu positioniert wurde, muss der Abstand zwischen der Düsenspitze und der Oberfläche jetzt 24 mm betragen.

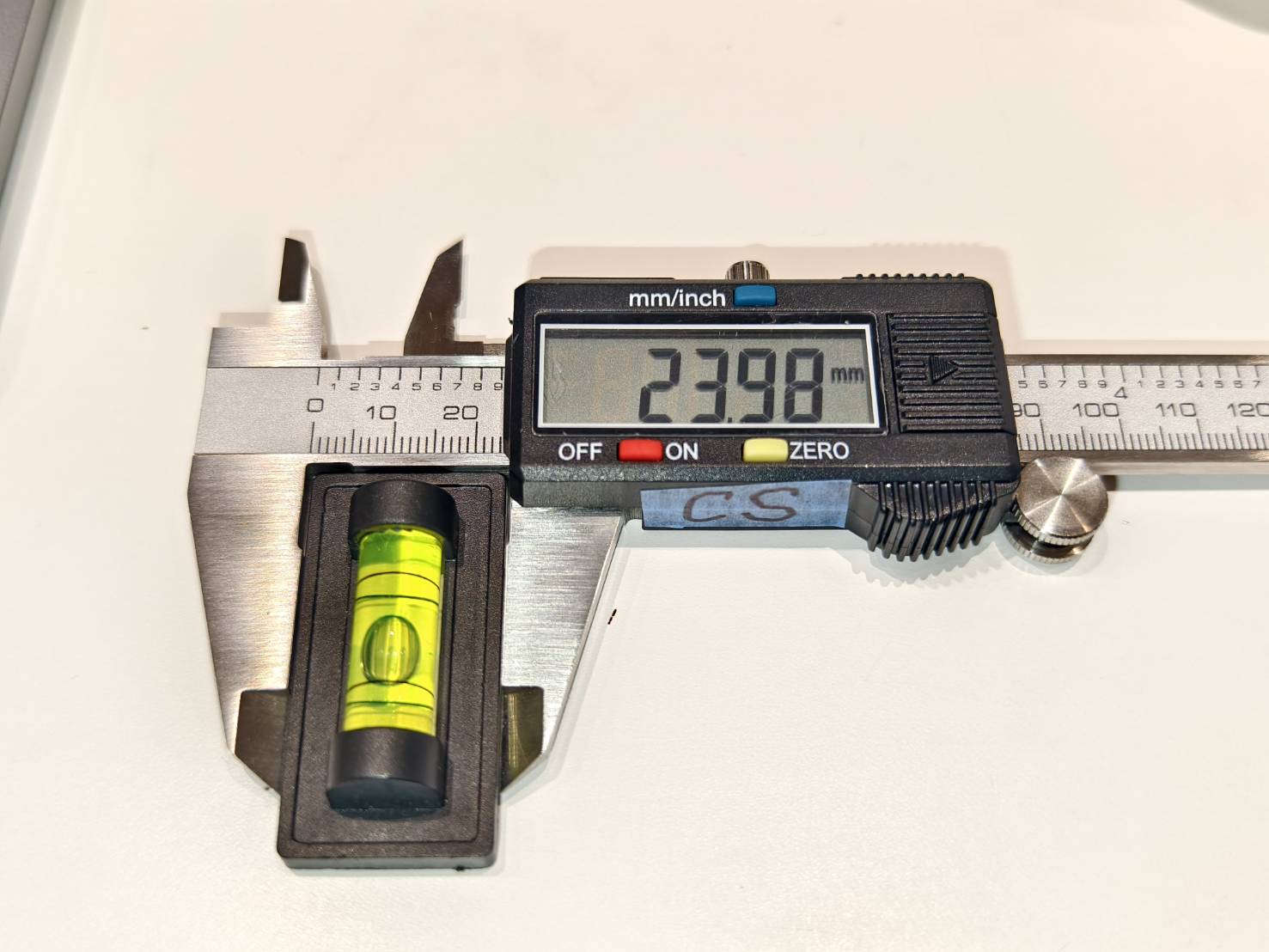

Die Breite der Mini-Wasserwaage beträgt etwa 24 mm.

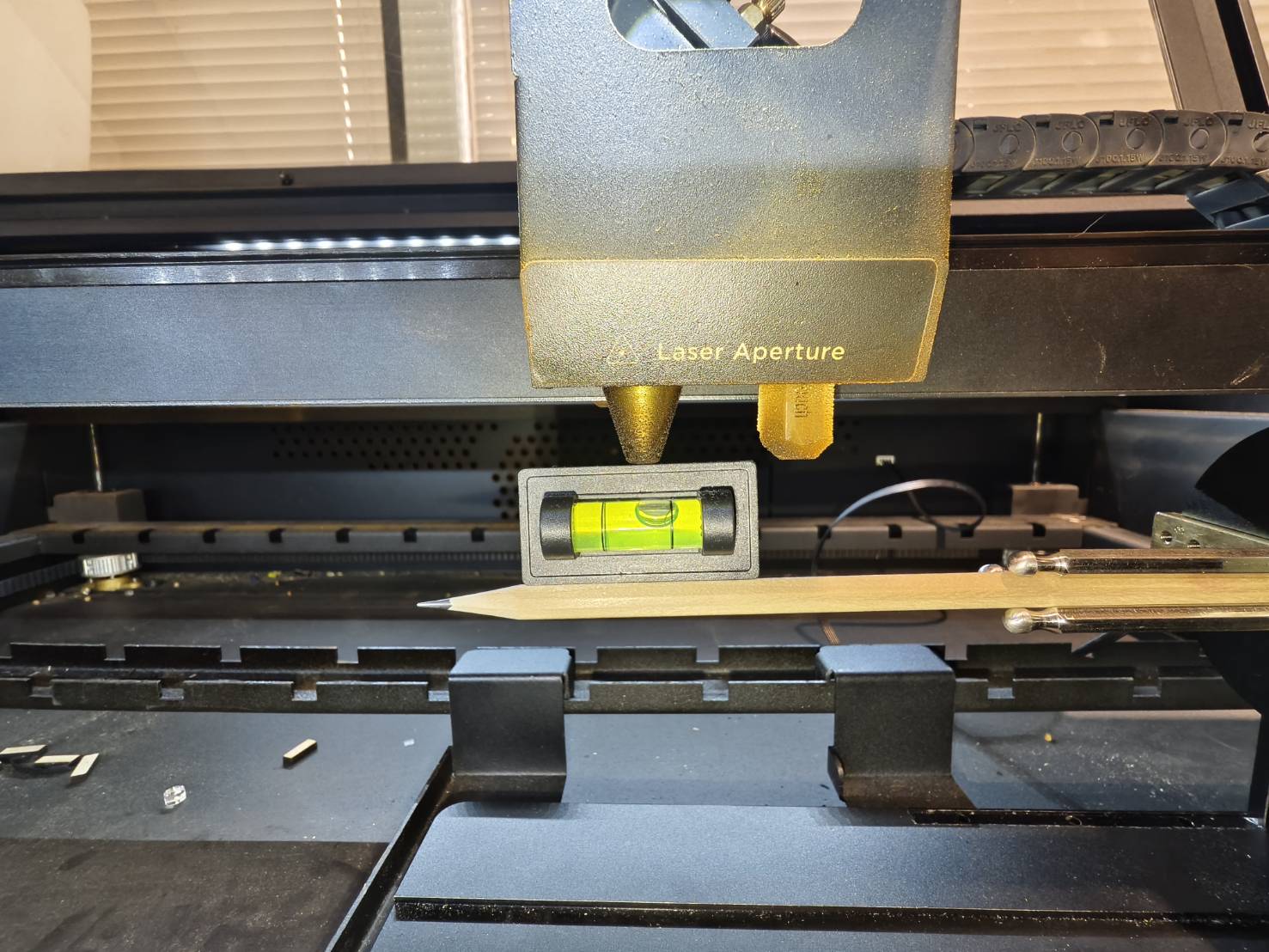

Platzieren Sie daher die Mini-Wasserwaage auf der Materialoberfläche und heben Sie das Bett an, bis die Wasserwaage die Düsenspitze berührt.

Schritt 10

Bewegen Sie die Düsenspitze in die Mitte des zu gravierenden Bereichs.

Schritt 11

Starten Sie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Schritt 12

Öffnen Sie die "Dokumenteinstellungen" und nehmen Sie folgende Änderungen vor:

1. Ändern Sie den Arbeitsbereich auf "HEXA".

2. Ändern Sie die Option "Startposition" auf "Aktuelle Position".

3. Wählen Sie für den Jobursprung die Option "Mitte".

4. Aktivieren Sie die Rotationsfunktion.

5. Aktivieren Sie die Spiegelfunktion, wenn Ihr Drehtisch umgedreht ist.
Falls nicht umgedreht, lassen Sie sie deaktiviert.
(Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor ist oben.)

Schritt 13

Gehen Sie zu "Rotary-Einrichtung" und nehmen Sie die Änderungen vor.

1.
Stellen Sie sicher, dass die Rotationsfunktion aktiviert ist.

2.
Wählen Sie Spannfutter als Typ aus.

3.
Geben Sie die Größe Ihres Materials ein, gemessen in Schritt 7.
(Sie können einen der Werte eingeben, und die Software berechnet den anderen automatisch.)

4.
Aktivieren Sie die Spiegelfunktion, wenn Ihr Drehtisch umgedreht ist.
Falls nicht umgedreht, lassen Sie sie deaktiviert.
(Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor ist oben.)

Schritt 14

Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes.

Screenshot 2024-09-26 at 12.23.35 PM.png

Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.

Schritt 15

Nachdem Sie Ihr Design eingerichtet haben, verschieben Sie den Mittelpunkt des Designs auf die blaue Linie.

Schritt 16

Verwenden Sie die Funktion "Laufrahmen", um den Gravurpfad zu visualisieren.

Wählen Sie "Rahmen", um den Begrenzungsrahmen des Designs oder der Datei anzuzeigen.
Nach dem Klicken auf "Start" beginnt der Laserkopf sich zu bewegen. Der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an.
Der Startpunkt entspricht der aktuellen Position Ihrer Laserdüse.
Der Pfad hängt vom gewählten "Auftragsursprung" in Schritt 12ab. Bei Auswahl der Mitte wird der Startpunkt im Zentrum des Designs festgelegt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet.
Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position Ihren Vorstellungen entspricht.

Schritt 17

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihres Materials ein.

Schritt 18

Schließen Sie die Tür und starten Sie den Auftrag.

Schritt 19

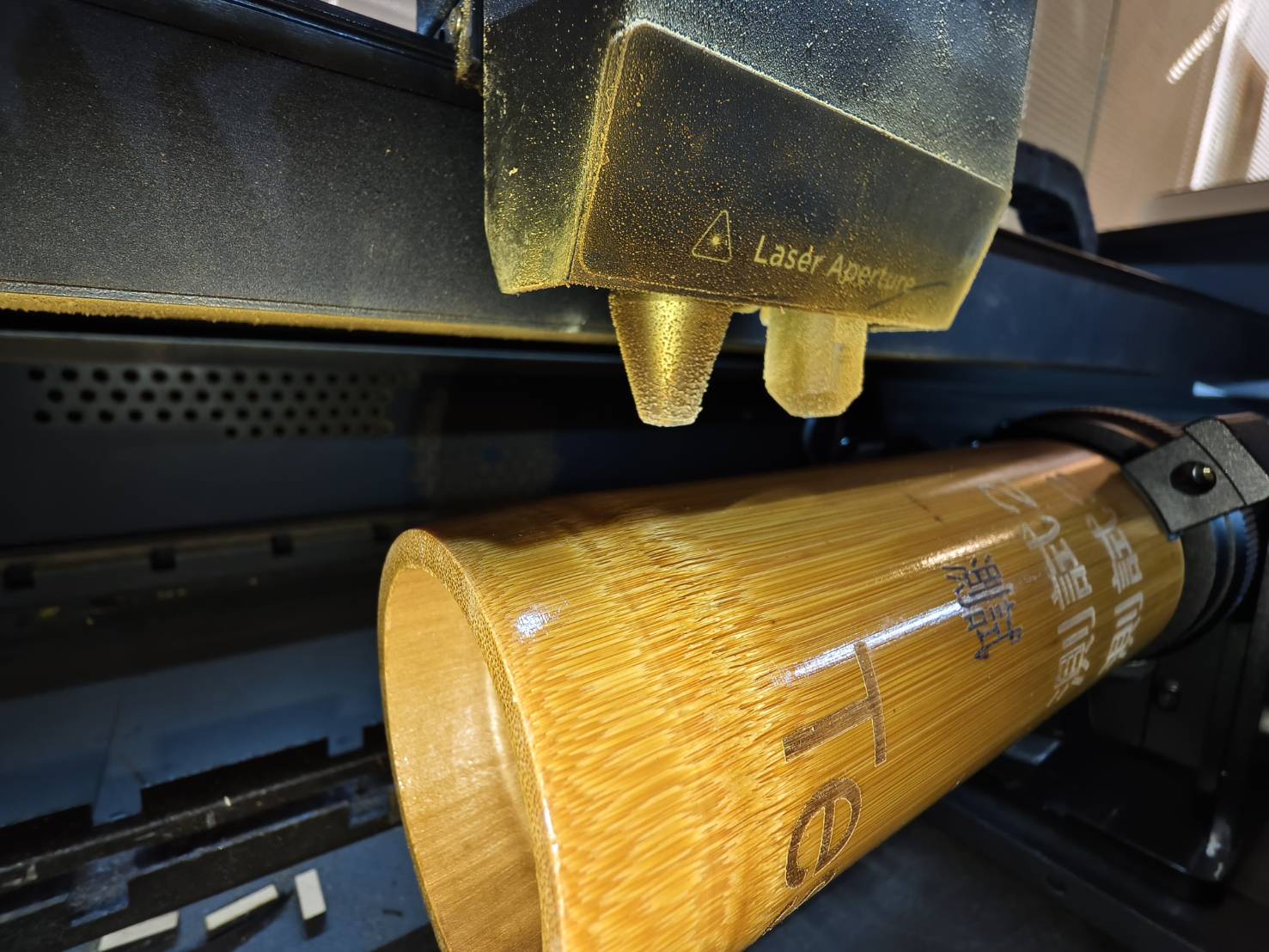

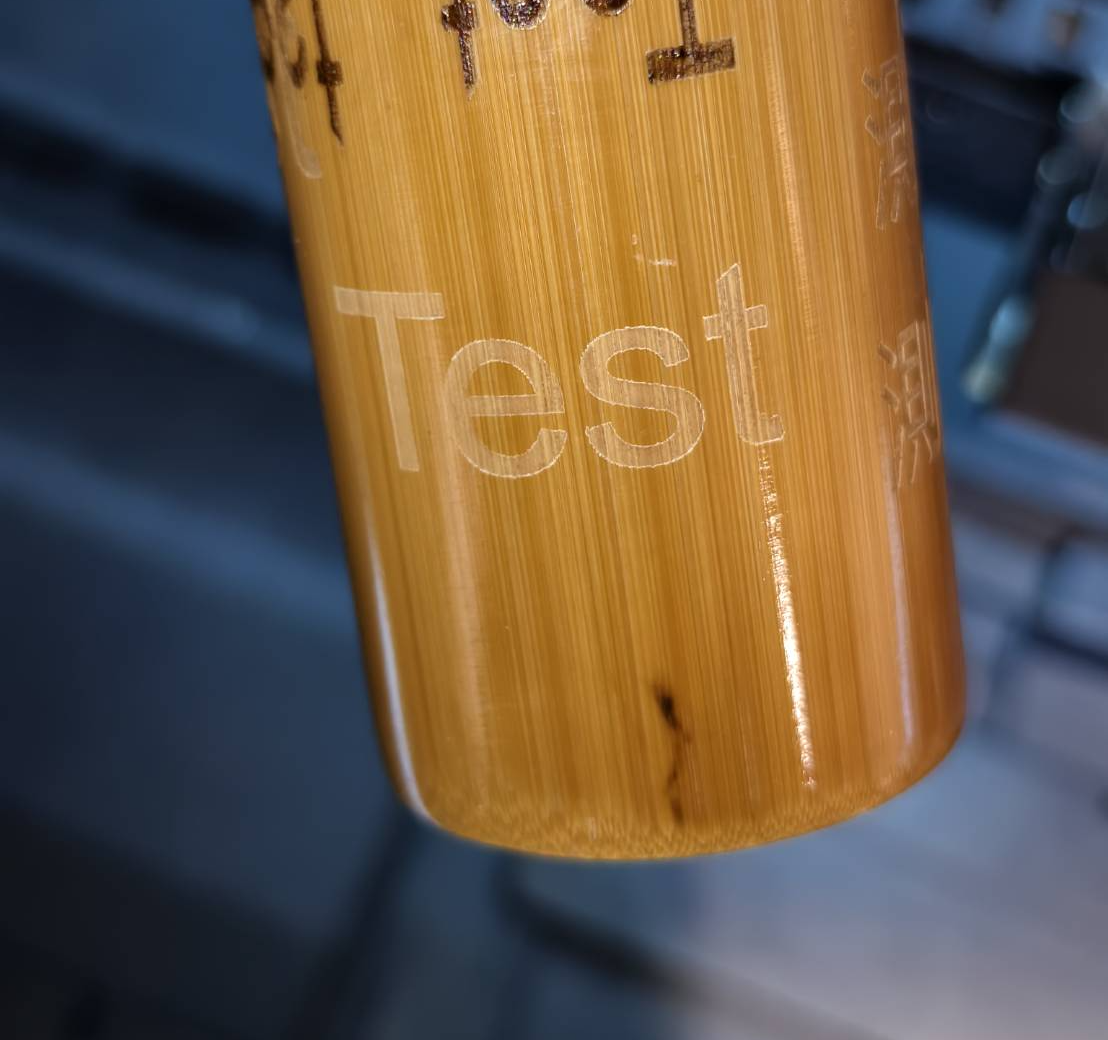

Überprüfen Sie das Ergebnis.
