Die Rotationsverzerrungsfunktion passt die Proportionen Ihres Designs an, um sicherzustellen, dass das endgültige Ergebnis beim Gravieren auf einem konischen Objekt proportional erscheint.
Es werden zwei Eingaben benötigt: Durchmesser A und Durchmesser B. Sie können auch den Umfang mit einem Maßband messen und den Wert eingeben. Das folgende Beispiel verwendet den Durchmesser.
Durchmesser A bezieht sich auf die linke Seite des Objekts, während Durchmesser B sich auf die rechte Seite des Objekts bezieht.
Bitte markieren Sie zunächst die gewünschte Gravurposition des Designs auf dem Objekt und messen Sie dann die Durchmesser des Objekts an den oberen und unteren Enden des Designs.

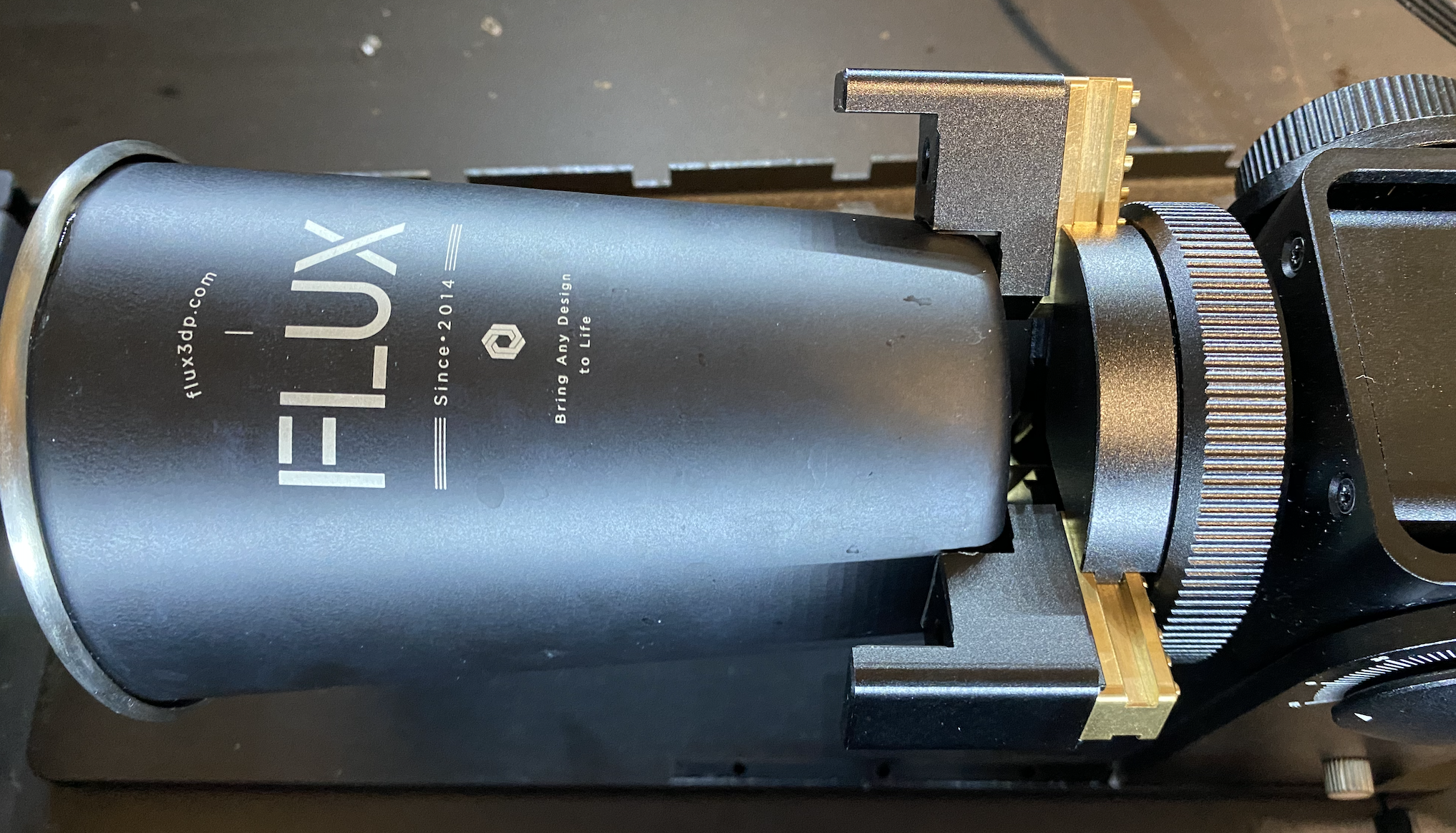

Verwenden Sie das folgende Werkstück und die Designposition als Beispiel:
Wenn das Spannfutter auf der rechten Seite positioniert ist und das schmalere Ende des Bechers greift, repräsentiert Durchmesser A (links) das breitere Ende, während Durchmesser B (rechts) das schmalere Ende darstellt. Bei umgekehrter Ausrichtung des Spannfutters sollten die Durchmesser entsprechend vertauscht werden.

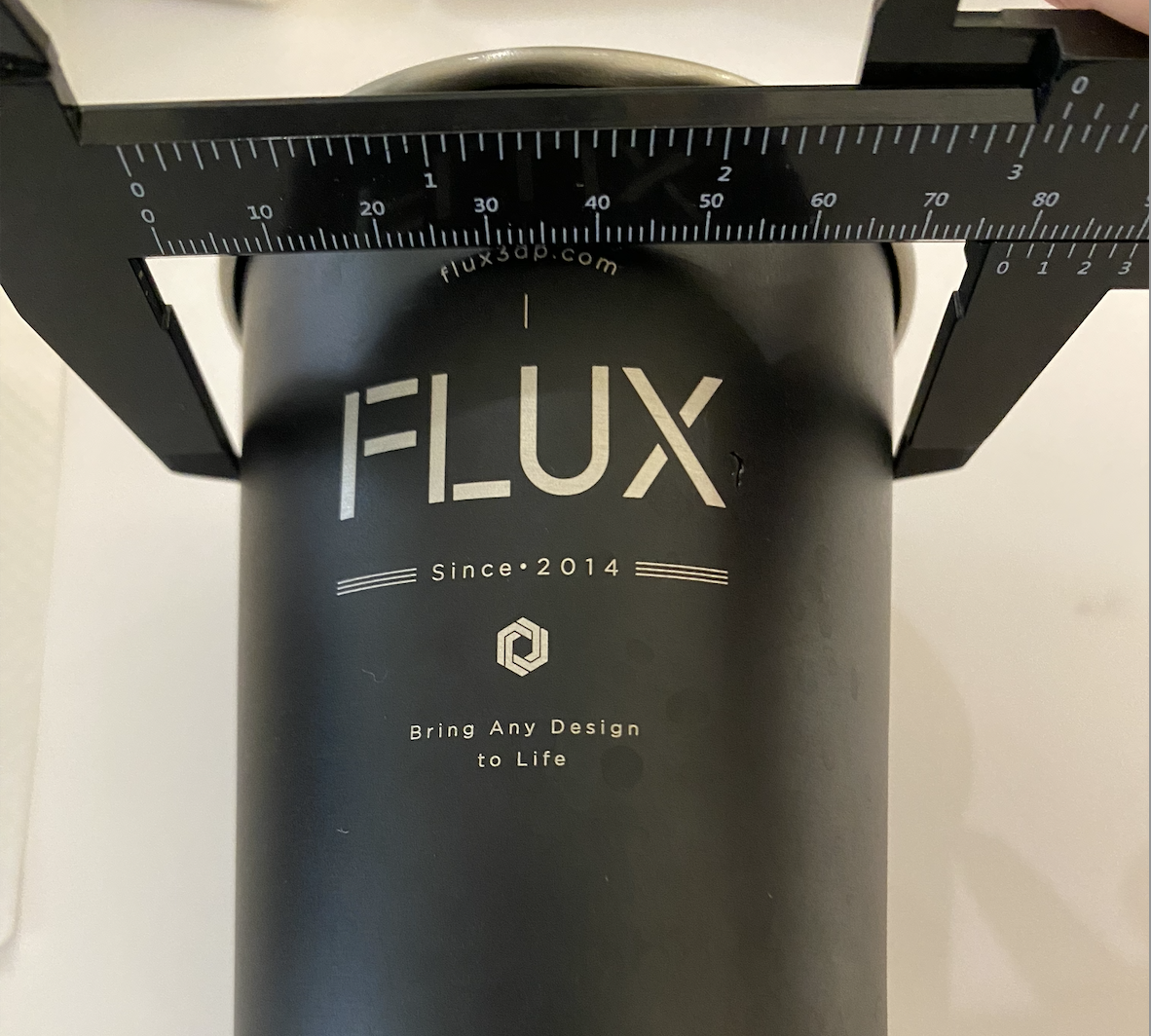

Messen Sie vor dem Gravieren zuerst den Durchmesser A:

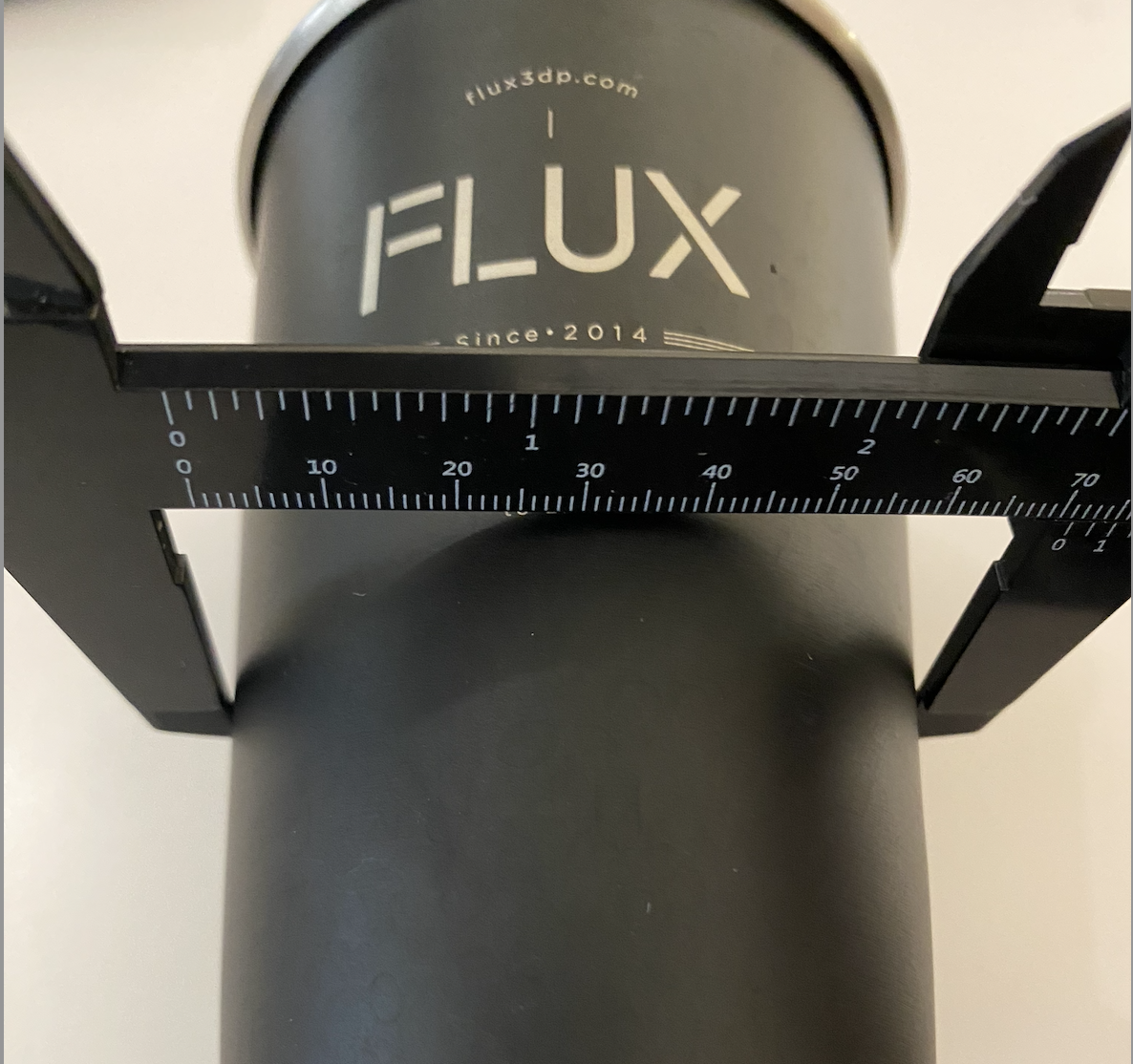

Messen Sie dann den Durchmesser B des Designs:

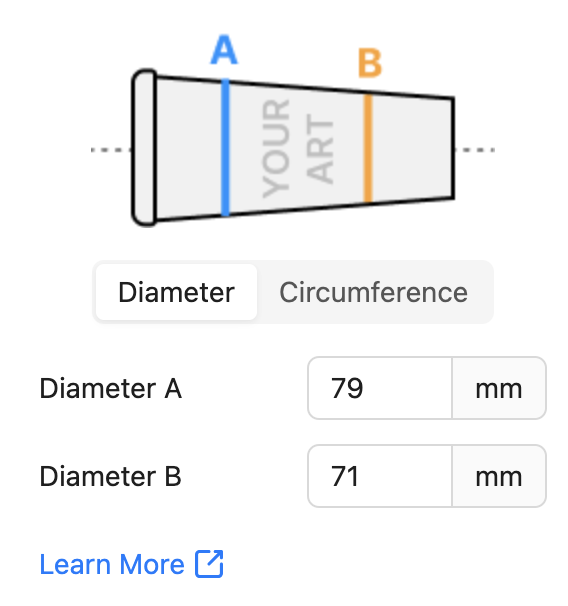

Geben Sie die Werte für Durchmesser A und B im Rotationsverzerrungs-Dialog ein und klicken Sie auf "Verzerren", um die Änderungen zu übernehmen.
Hinweis: Diese Funktion unterstützt derzeit nur Bitmap-Bilder.
