Print-and-Cut-Kalibrierung

Funktionsübersicht

Verwenden Sie diese Kalibrierung, wenn das Ergebnis von Print and Cut verschoben ist oder die Schneidposition nicht mit dem ursprünglichen Design übereinstimmt.

Schritt 1

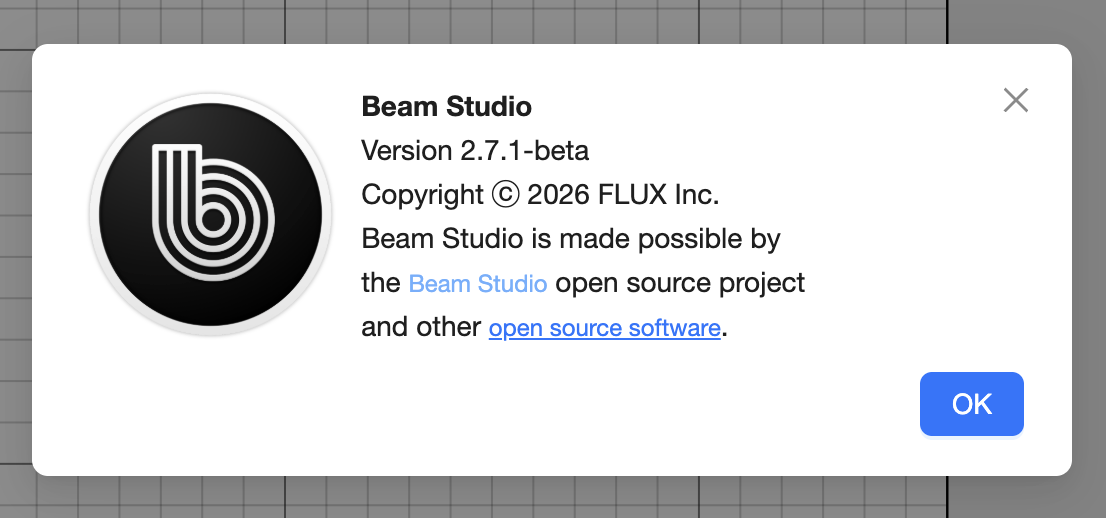

Aktualisieren Sie Beam Studio auf Version 2.7.1 oder höher.

Schritt 2

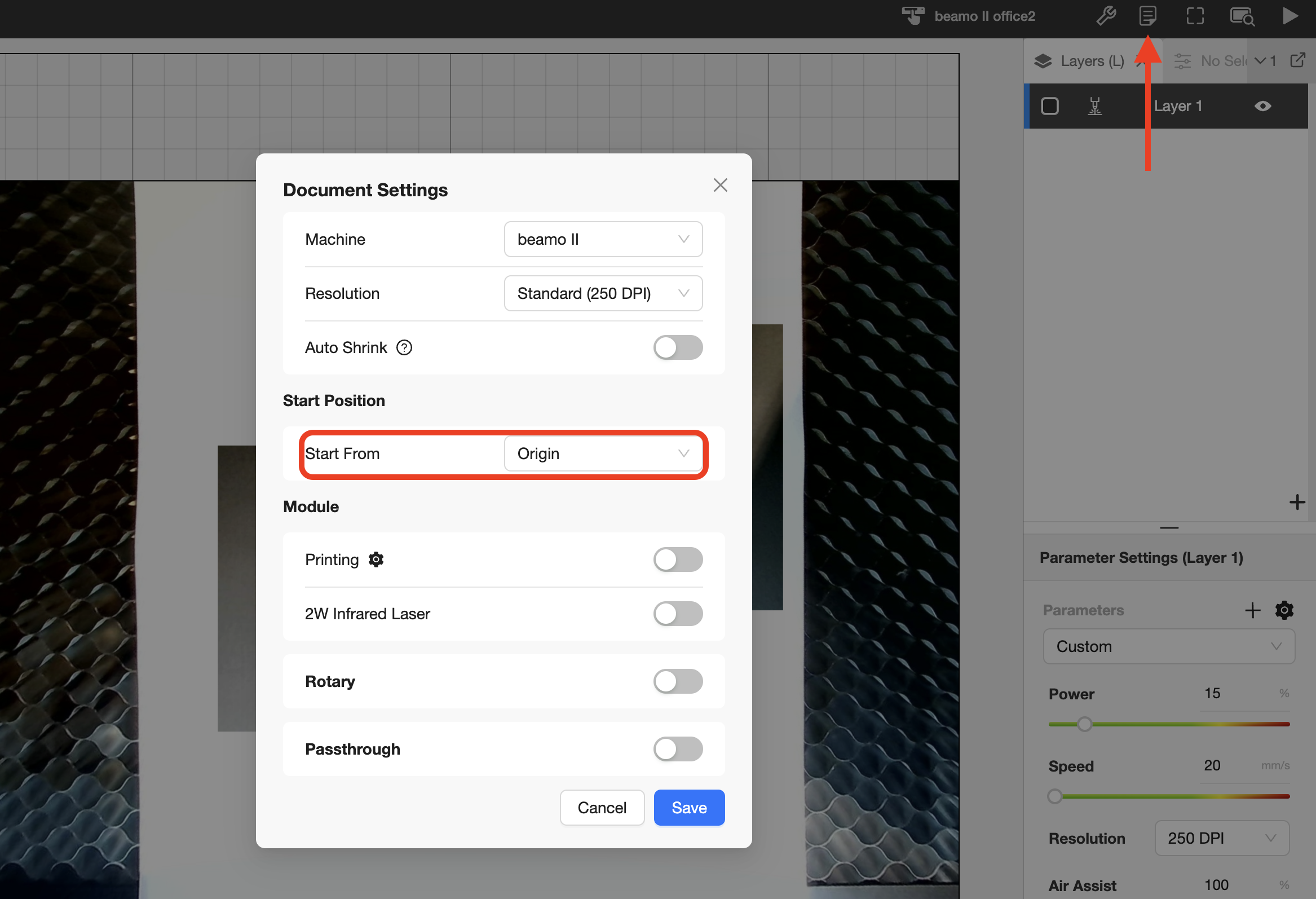

Stellen Sie in den Dokumenteinstellungen die „Startposition“ auf „Ursprung“.

Schritt 3

Führen Sie zunächst die grundlegende Kamerakalibrierung für Ihr Maschinenmodell durch und folgen Sie dann den Schritten, um den Vorgang abzuschließen. (Maschinen >> Maschinenname >> Kamera kalibrieren)

Schritt 4

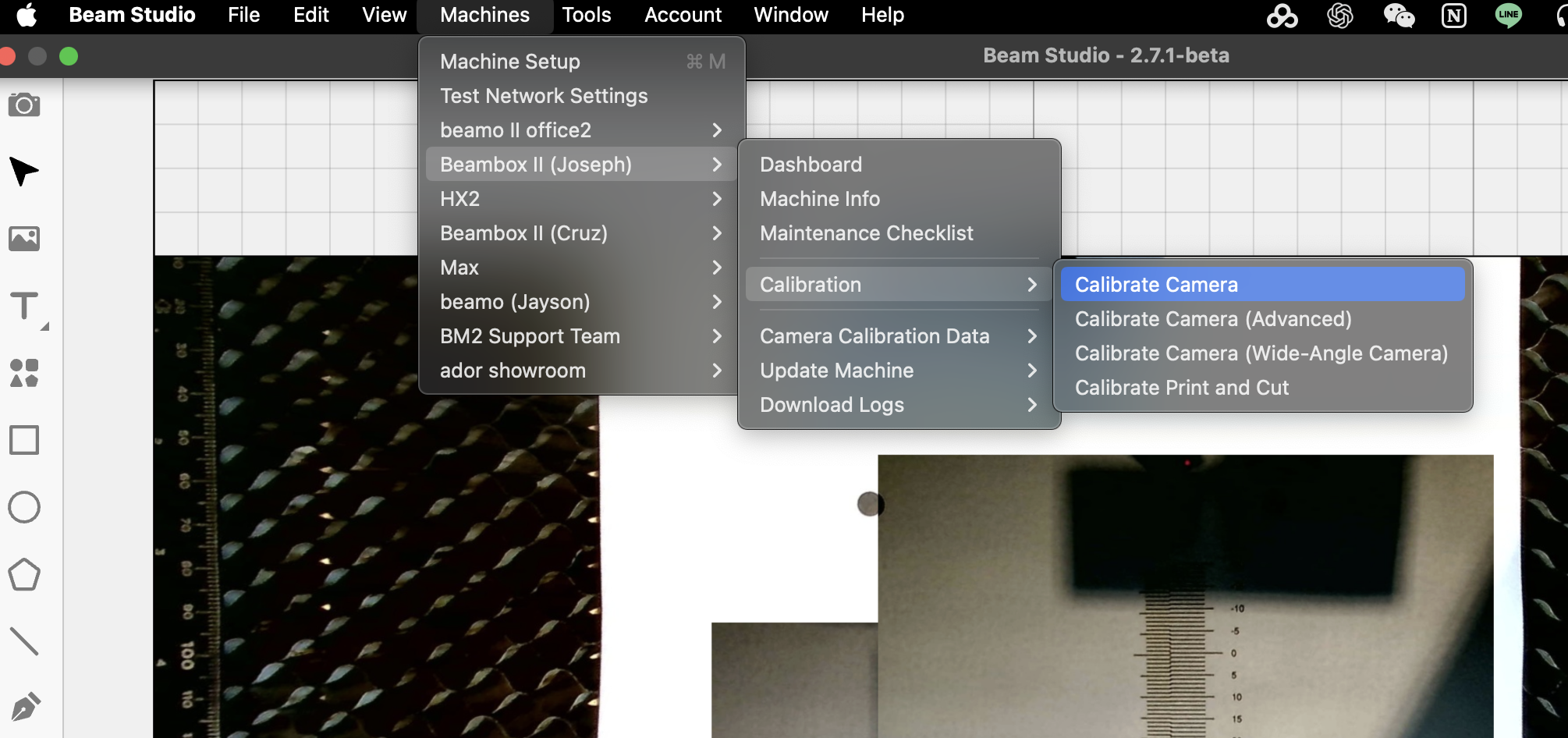

Wählen Sie nach der Kamerakalibrierung Print and Cut kalibrieren.

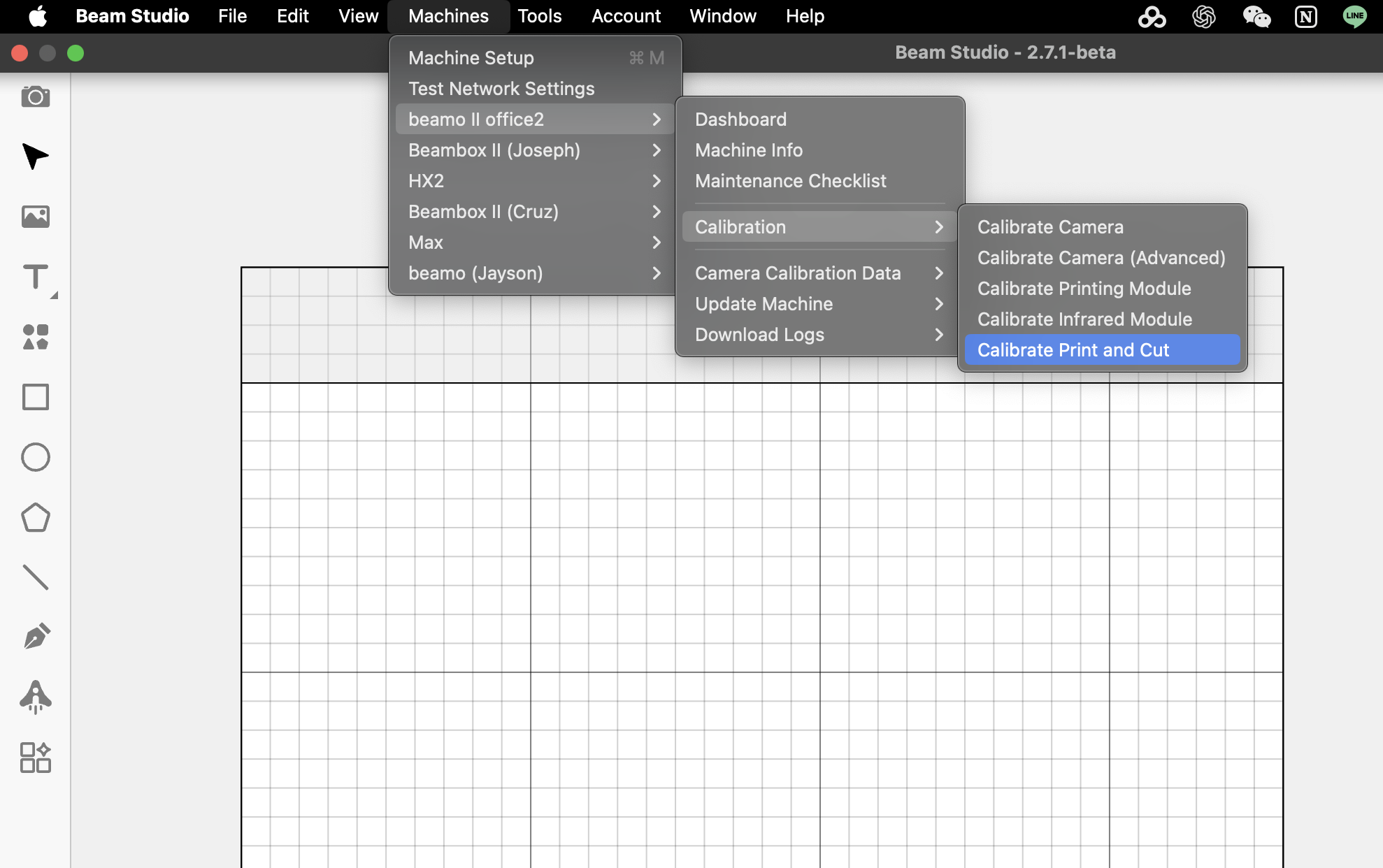

(Maschinen >> Maschinenname >> Kalibrierung >> Print and Cut kalibrieren)

Schritt 5

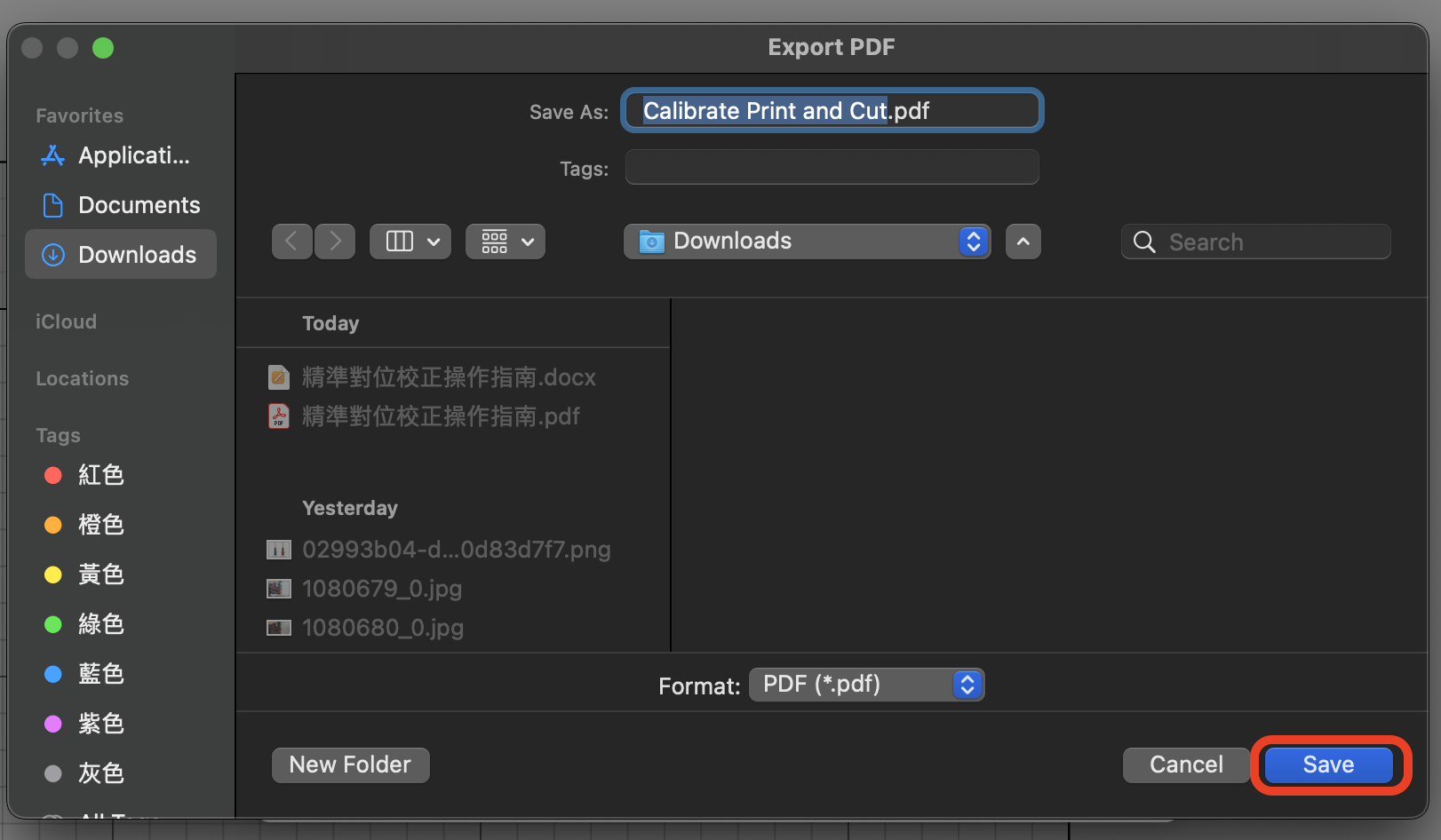

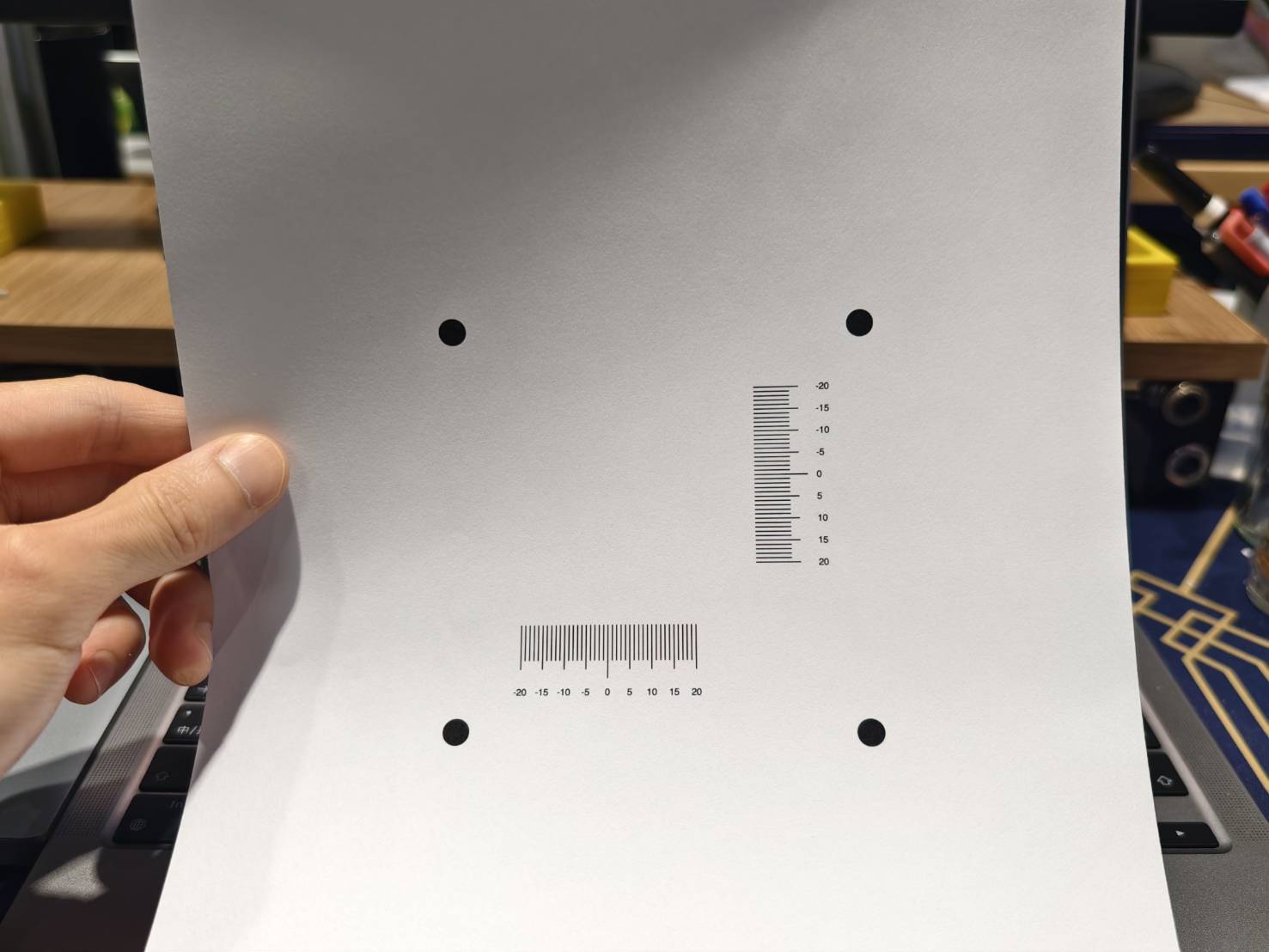

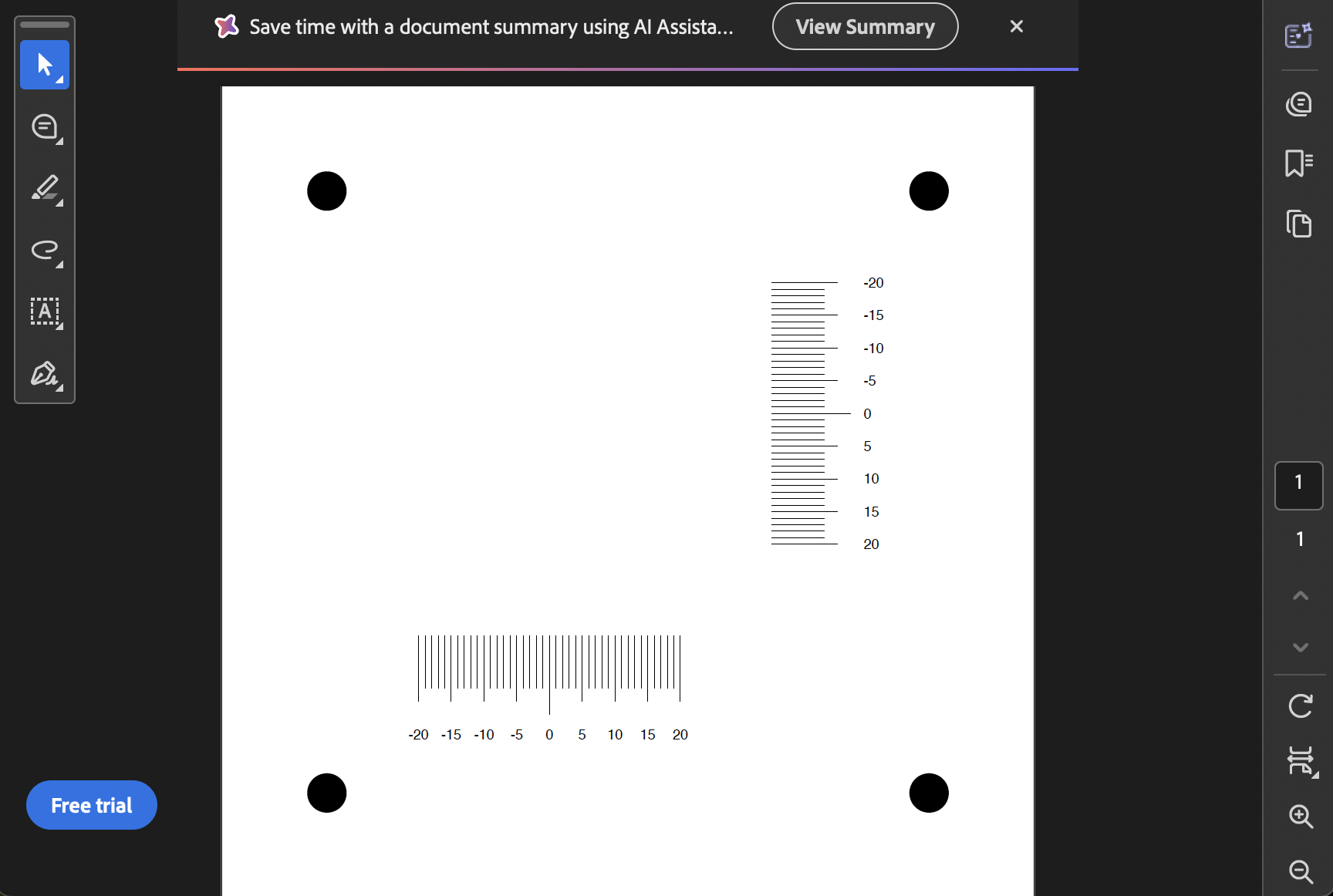

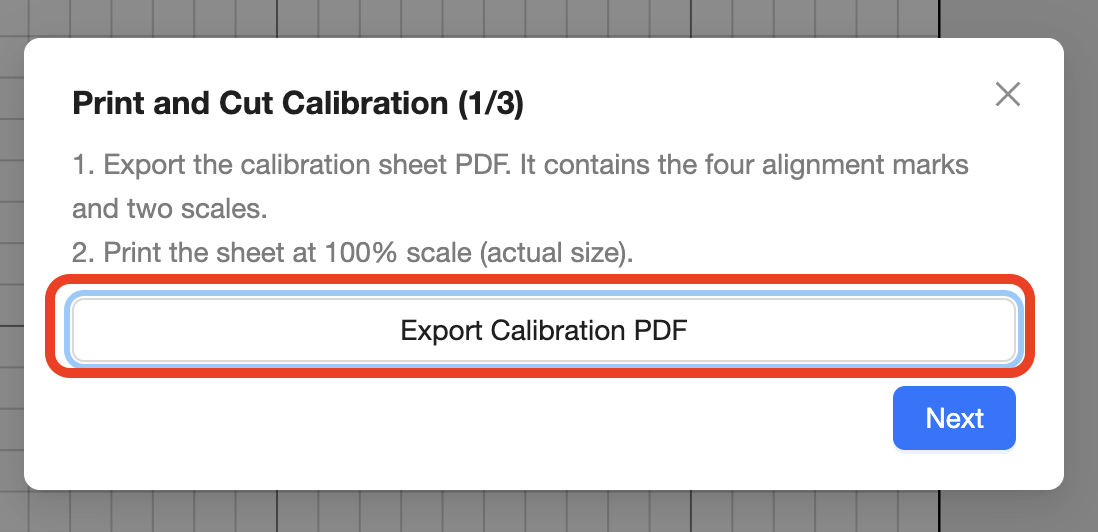

Folgen Sie den Anweisungen der Software, um die PDF-Maßstabsdatei für die Kalibrierung zu exportieren und zu speichern.

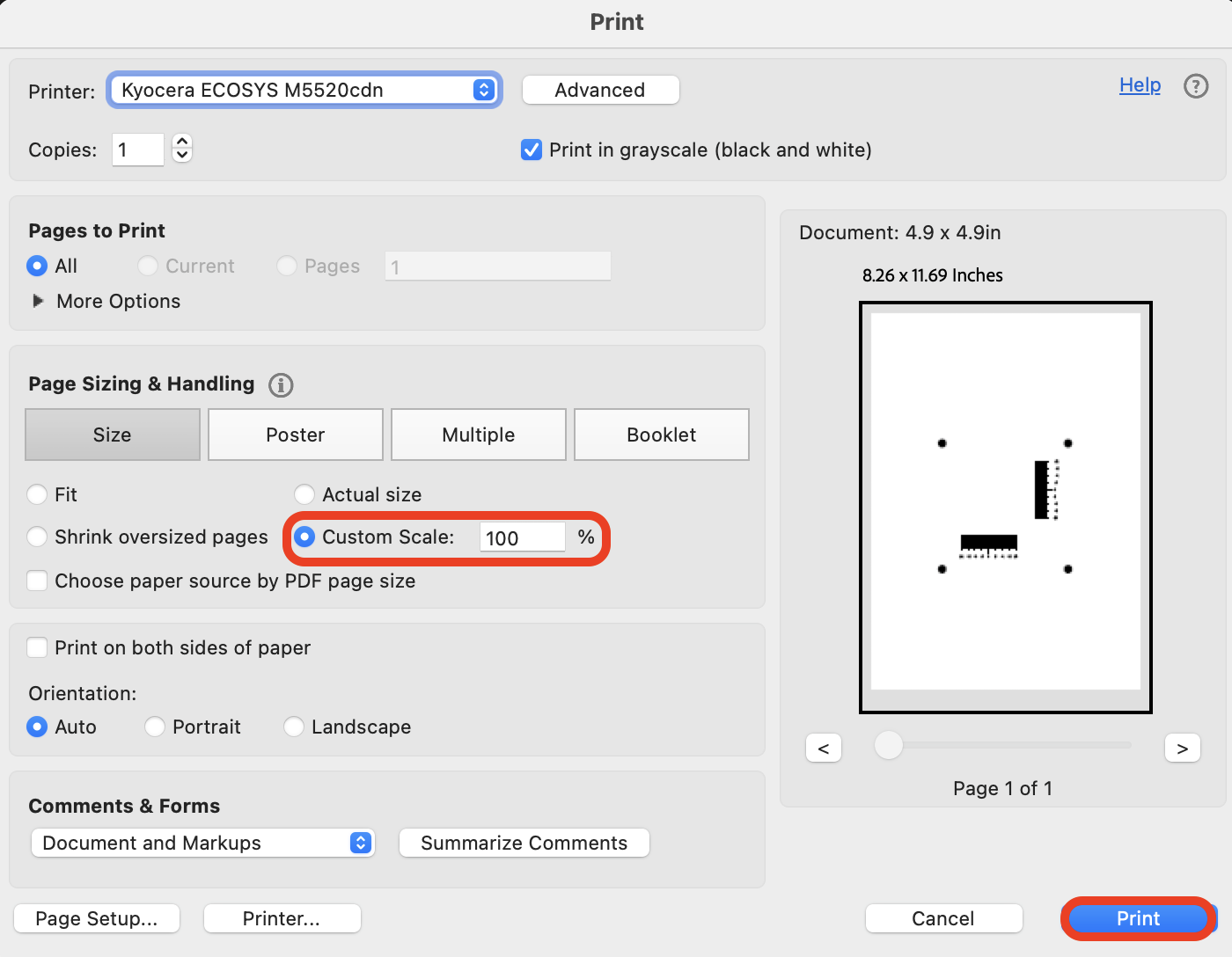

Drucken Sie diese Datei und achten Sie darauf, das Blatt mit „100 % Maßstab“ oder „Tatsächliche Größe“ zu drucken.

Schritt 6

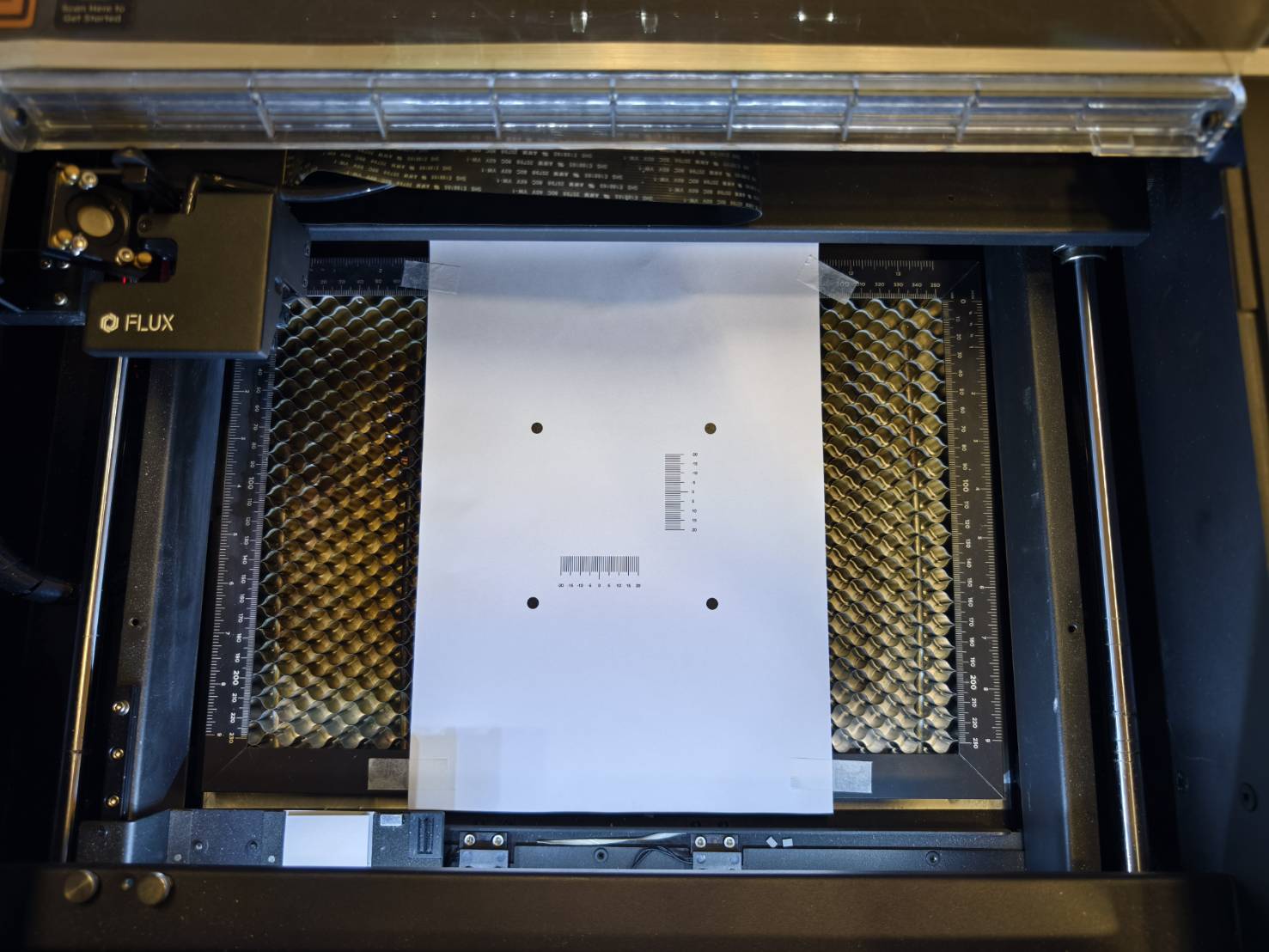

Legen Sie das gedruckte Blatt in die Mitte des Arbeitsbereichs der Maschine und befestigen Sie es mit Klebeband am Wabentisch.

Fokussieren Sie auf das Blatt.

Schritt 7

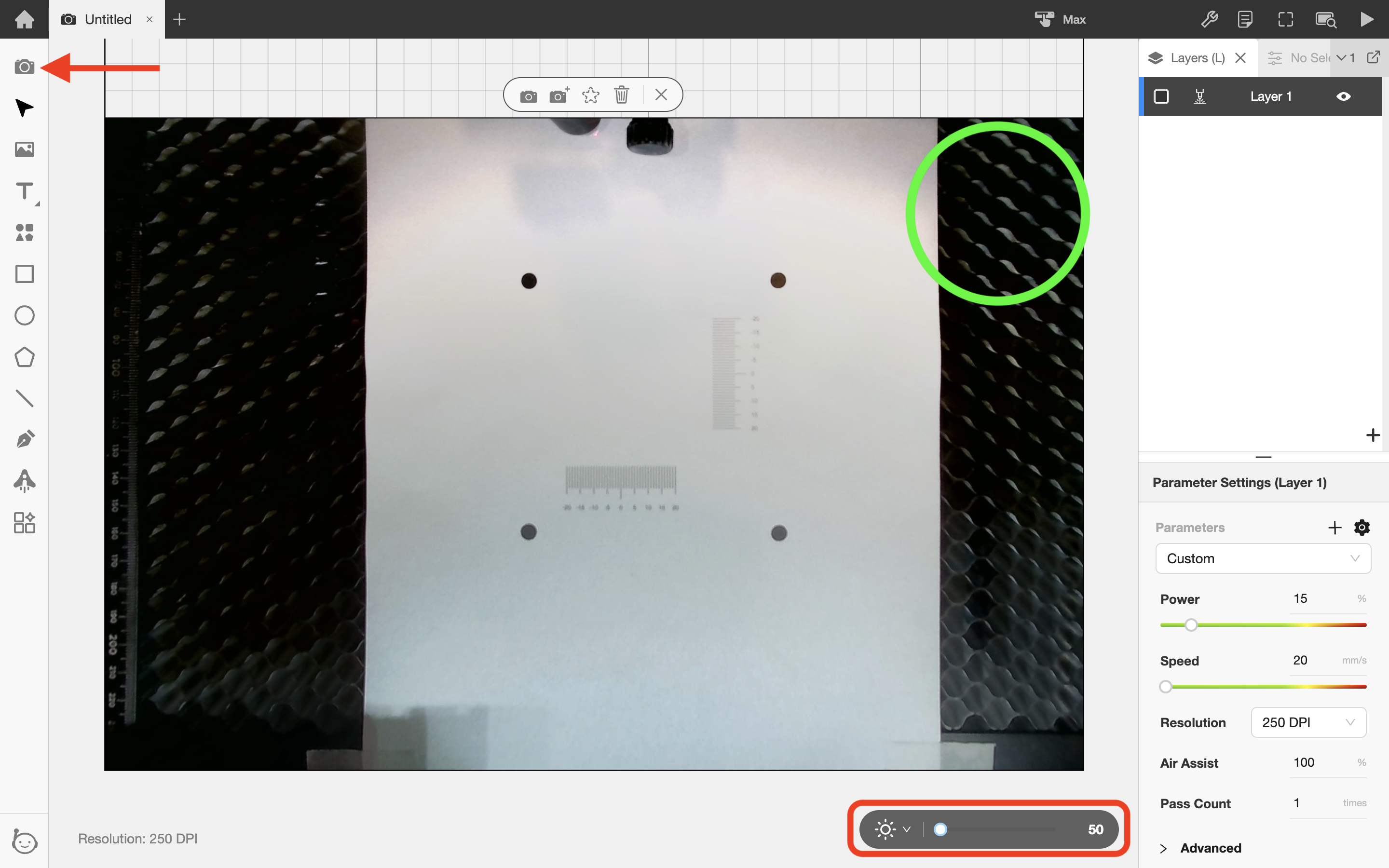

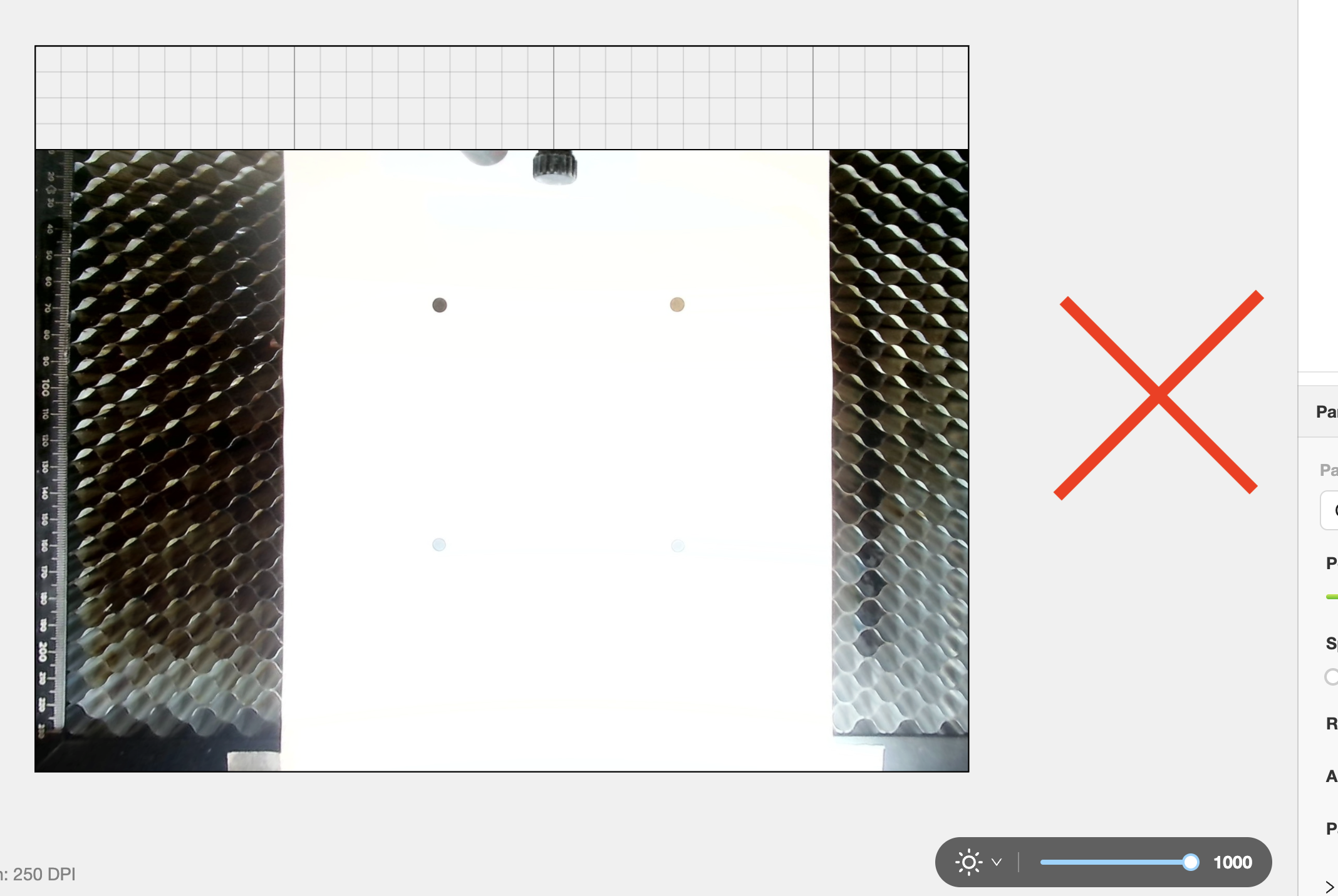

Nehmen Sie mit der Kameravorschau ein Foto auf und passen Sie die Helligkeit so an, dass die 4 schwarzen Punkte sichtbar sind.

Schritt 8

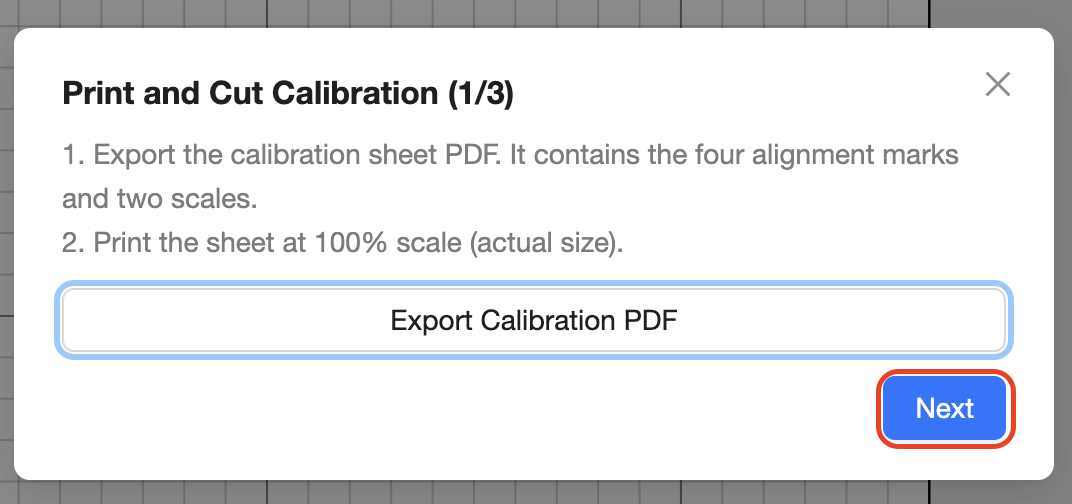

Kehren Sie zur Software zurück und setzen Sie den Vorgang fort.

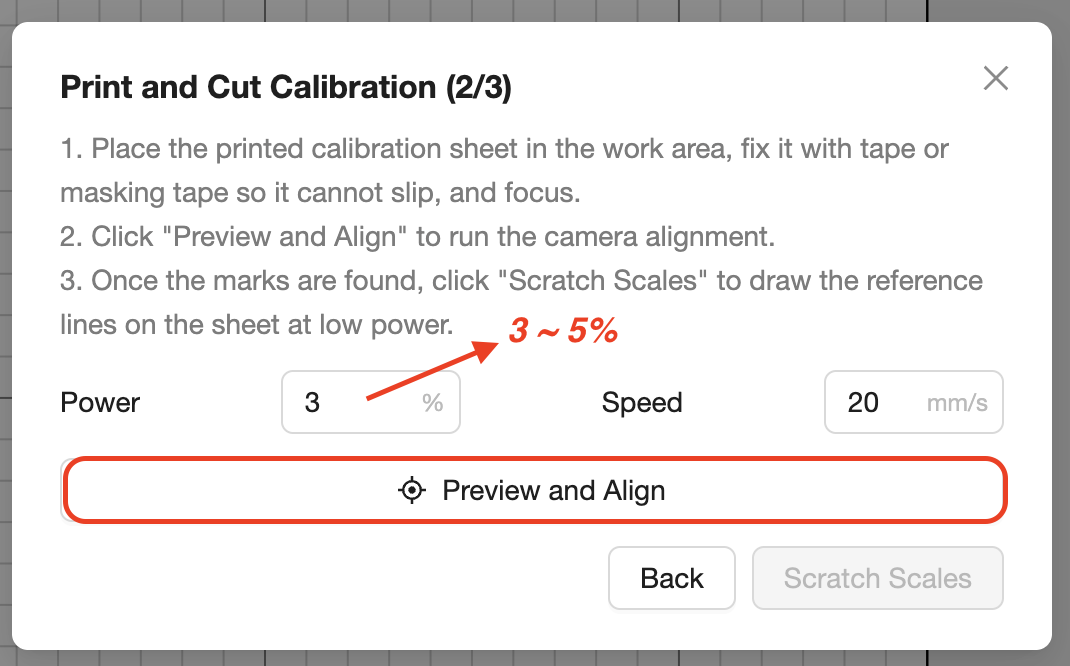

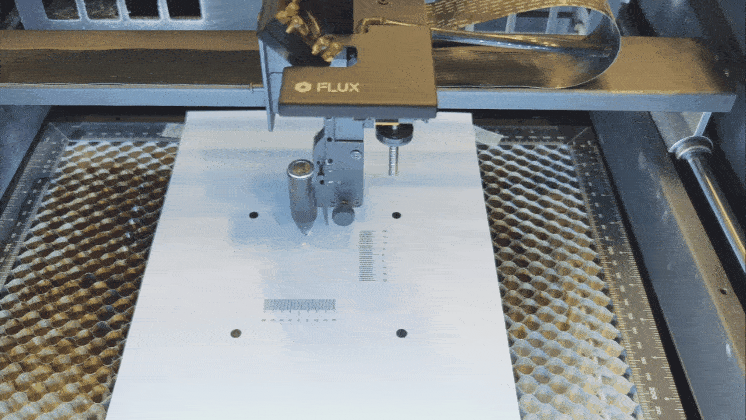

Stellen Sie die Leistung auf 3~5 % ein. Beim ersten Mal werden 3 % empfohlen. Erhöhen Sie die Leistung, wenn der Laser bei 3 % nicht feuert.

Demonstration.

Schritt 9

Prüfen Sie das Ergebnis.
Suchen Sie im Beispielvideo oben die längste Linie und notieren Sie ihren Wert.

Die Linie der X-Achse liegt bei etwa „0,9“, die Linie der Y-Achse bei etwa „0,5“.
Die Werte liegen unter 1, daher kann die Software automatisch bis 1 ergänzen.

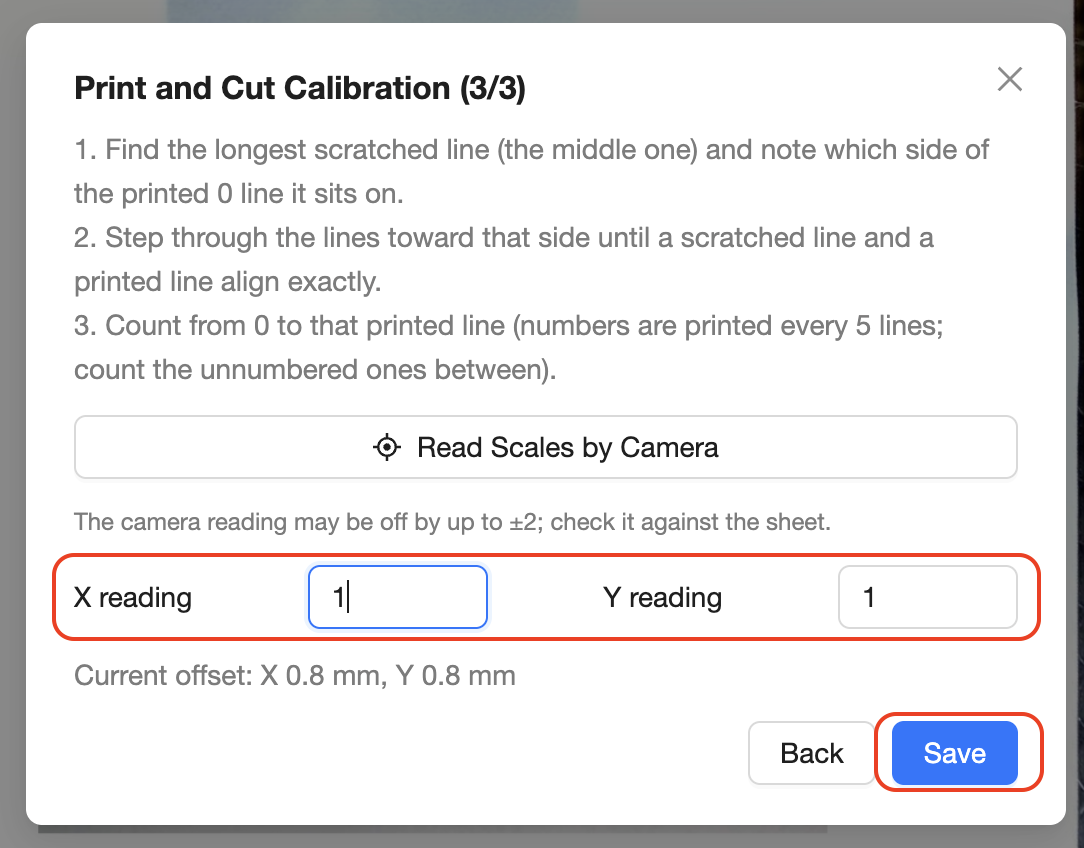

Geben Sie die Werte ein und klicken Sie auf „Speichern“. Die Kalibrierung ist abgeschlossen.
