5-11 Kein Laserstrahlausgang / Der Laser zündet nicht / Kein Laserpuls

FLUX Support Team
  • Aktualisiert

Beschreibung

Die Ursachen für eine fehlende Laserausgabe können vielfältig sein. Mögliche Gründe sind eine abgenutzte Laserröhre, ein defektes Lasernetzteil (Laser-PSU) oder ein Systemfehler usw.

Bitte befolgen Sie die nachstehenden Schritte zur Fehlerbehebung.


Mögliche Ursachen

  1. Systemfehler (Firmware neu aufspielen, Werkseinstellungen wiederherstellen oder RK-Board neu flashen).
  2. Der optische Pfad (OPA) ist falsch justiert.
  3. Leistung und Geschwindigkeit sind in der Software falsch eingestellt.
  4. Die Laserröhre ist abgenutzt.
  5. Das Lasernetzteil (Laser-PSU) ist defekt.
  6. Der Türsensor funktioniert nicht korrekt. (Weniger wahrscheinlich)
  7. Der Sensor der hinteren Abdeckung funktioniert nicht korrekt. (Weniger wahrscheinlich)

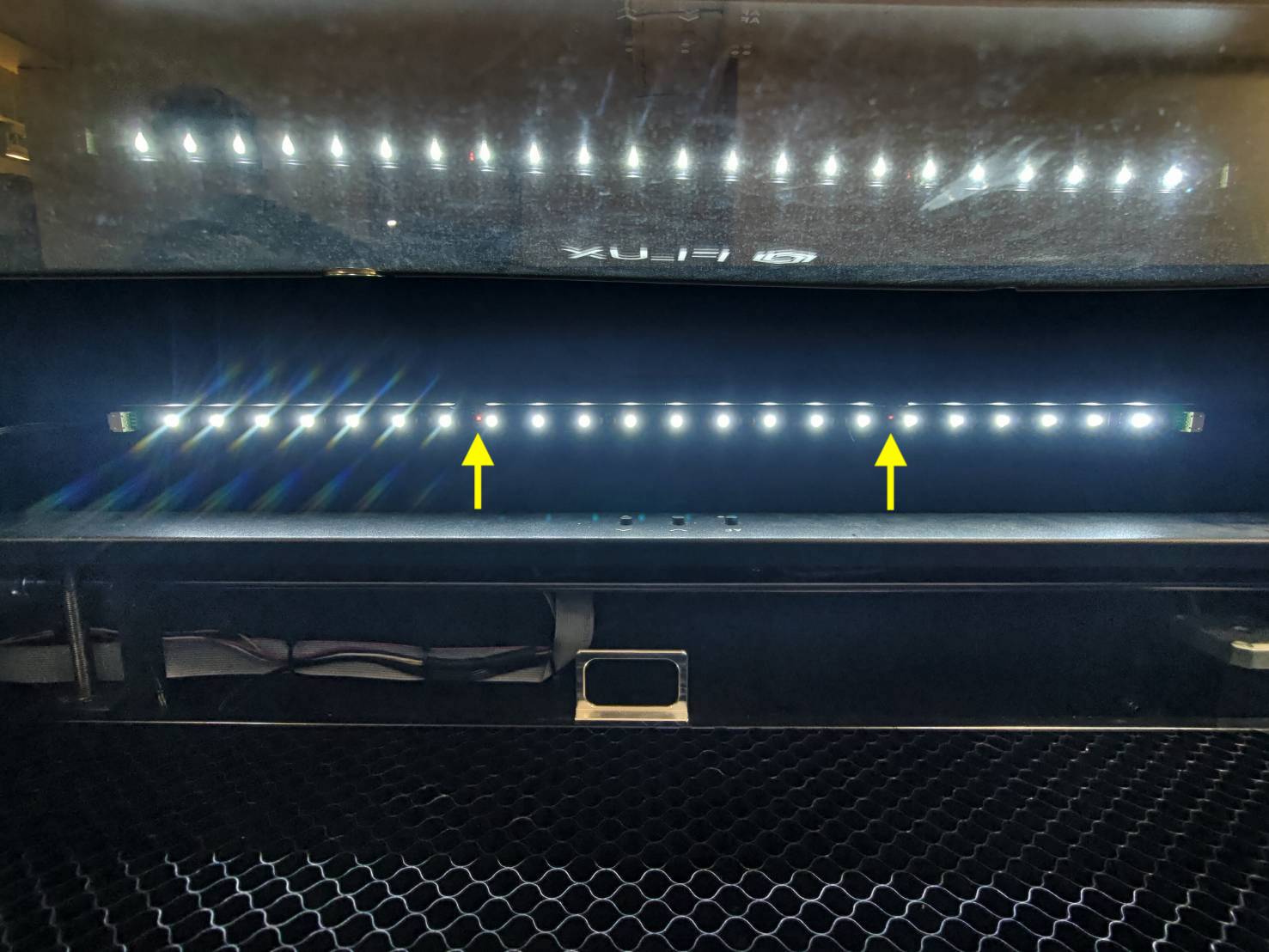

  8. Die hintere Arbeits-LED-Beleuchtung funktioniert nicht korrekt. (Weniger wahrscheinlich)

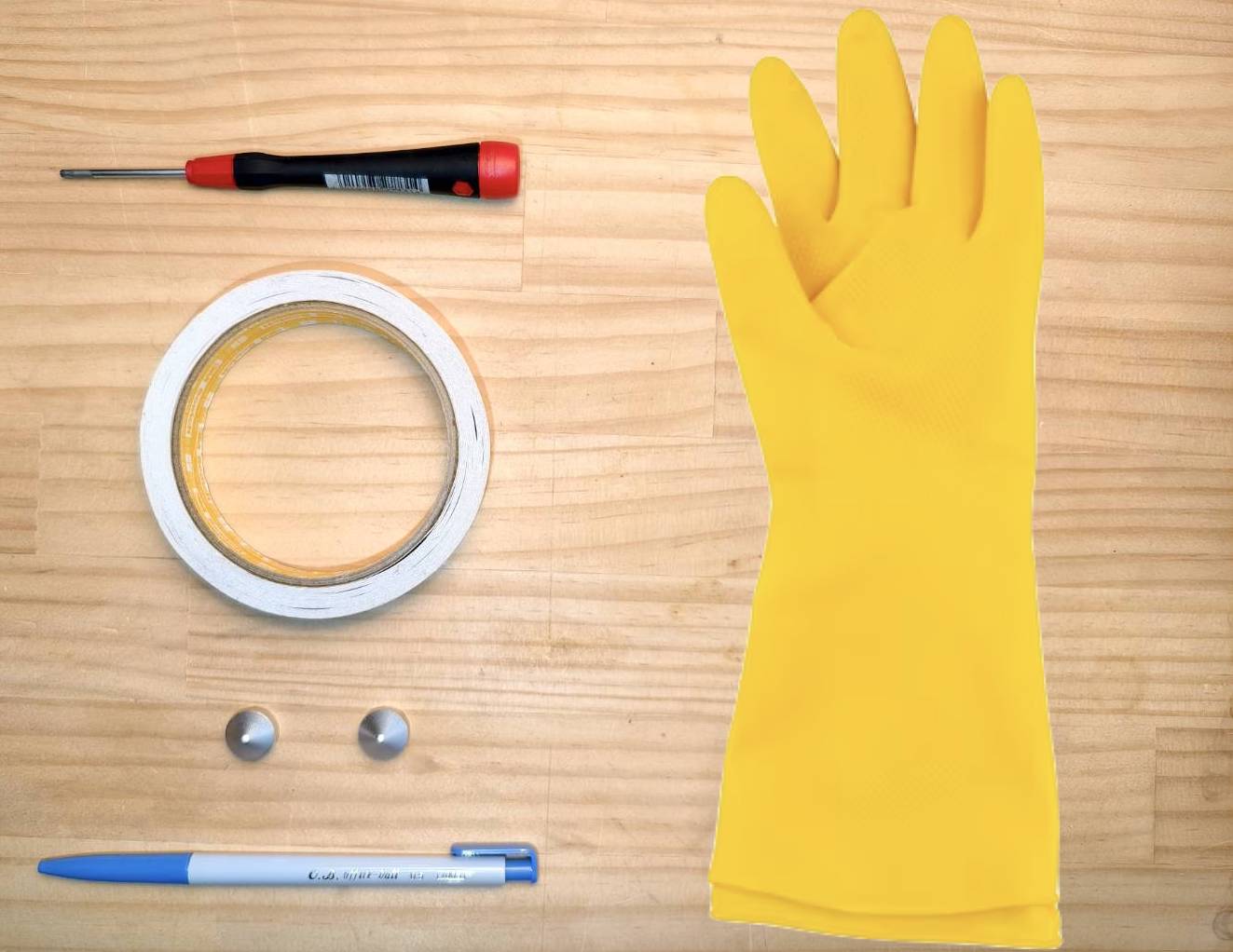

Werkzeuge

  1. Kreuzschlitzschraubendreher
  2. Doppelseitiges Klebeband
  3. Stift oder Bleistift (Optional - Je nach Testergebnis)
  4. 2x Magnet (Optional)
  5. Gummihandschuhe (Optional - Je nach Testergebnis)



Schritt 1

Bitte schauen Sie sich das folgende Video an und prüfen Sie, ob die Symptome denen Ihrer Maschine ähneln.
(Wenn die Maschine während des Betriebs keinen Laserstrahl ausgibt und ein lautes Knackgeräusch zu hören ist,
deutet dies auf eine defekte Röhre hin.)


Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, meine Maschine zeigt ähnliche Symptome oder Geräusche >> Stellen Sie den Betrieb der Maschine ein und Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Die Laserröhre ist defekt und muss ersetzt werden.
  • Nein, meine Maschine macht kein Knackgeräusch >> Schritt 1.1


Schritt 1.1

Bitte prüfen Sie, ob Ihr Fall einer der folgenden Beschreibungen ähnelt.

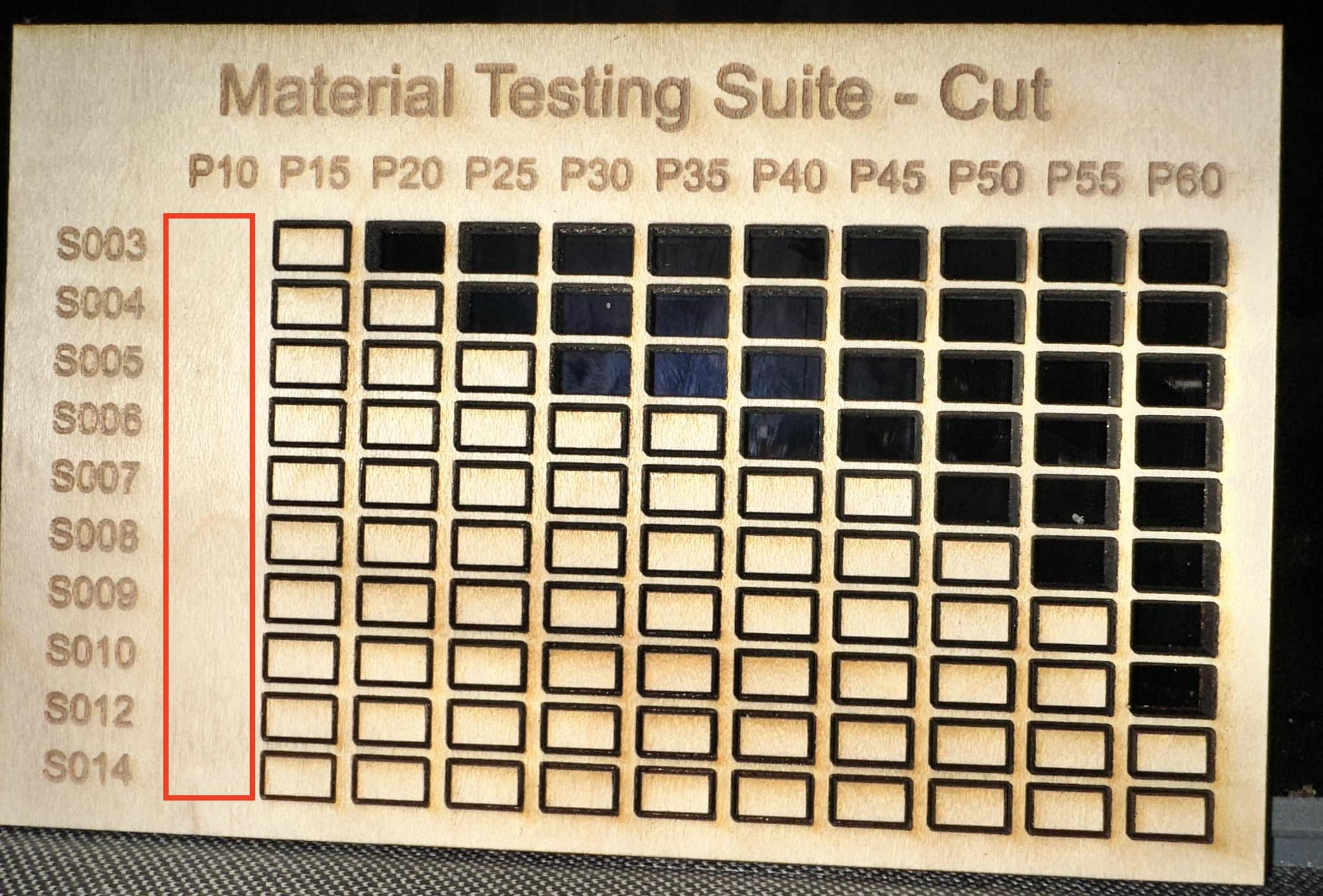

  • Kein Laserausgang bei niedrigen Leistungsstufen von etwa 10%.




  • Der Laserausgang ist bei niedrigen Leistungsstufen zu stark. (Das Gravurergebnis ist zu dunkel oder es kommt zum Schneiden, etc.)




Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, meine Maschine verhält sich ähnlich wie in einer der obigen Beschreibungen >>
    Leistungskurvenanpassung >> Wenn das Problem nach der Anpassung weiterhin besteht, gehen Sie bitte zu Schritt 2
  • Nein, meine Maschine zeigt keines der genannten Verhaltensweisen >> Schritt 2



Schritt 2

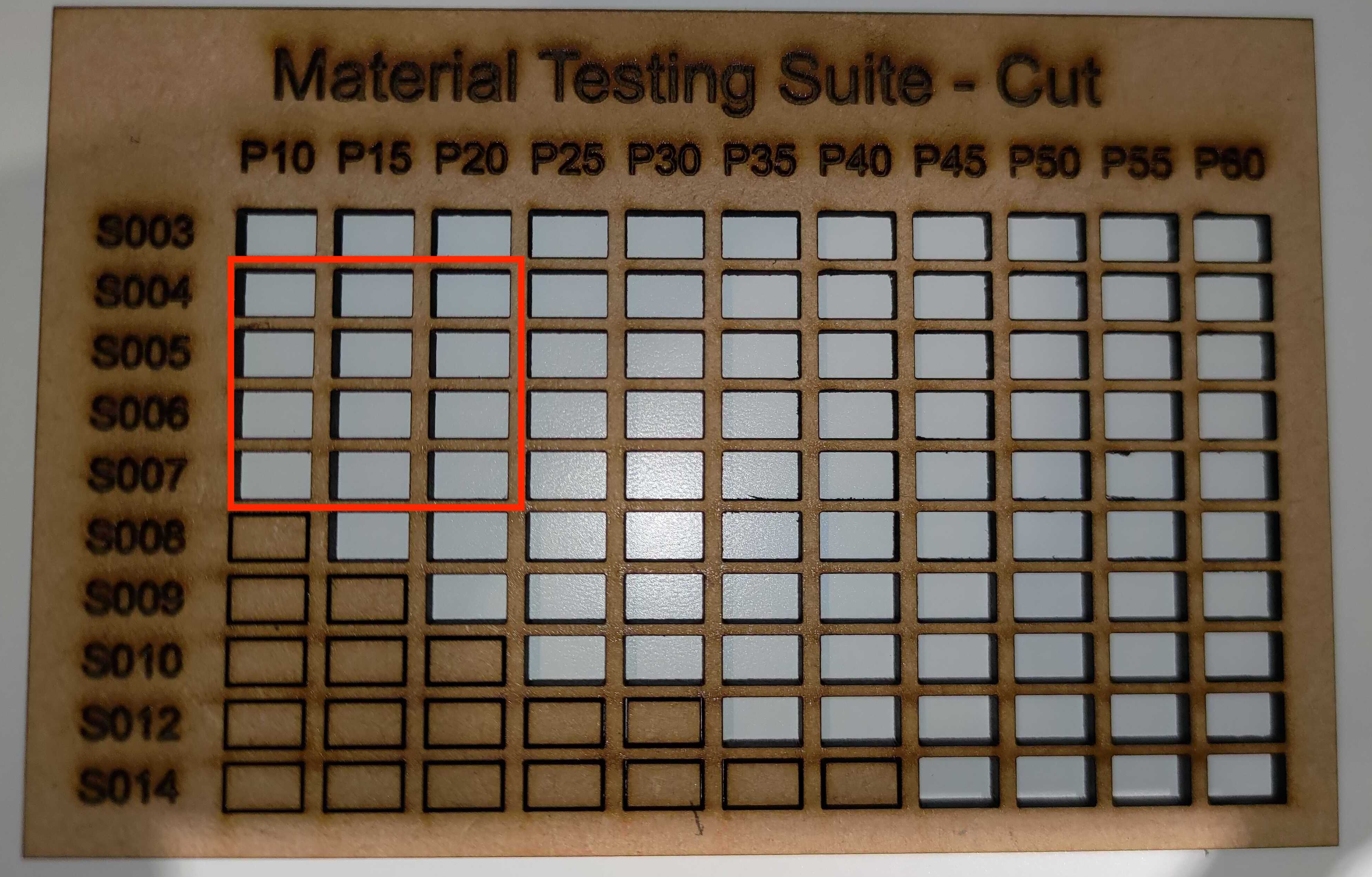

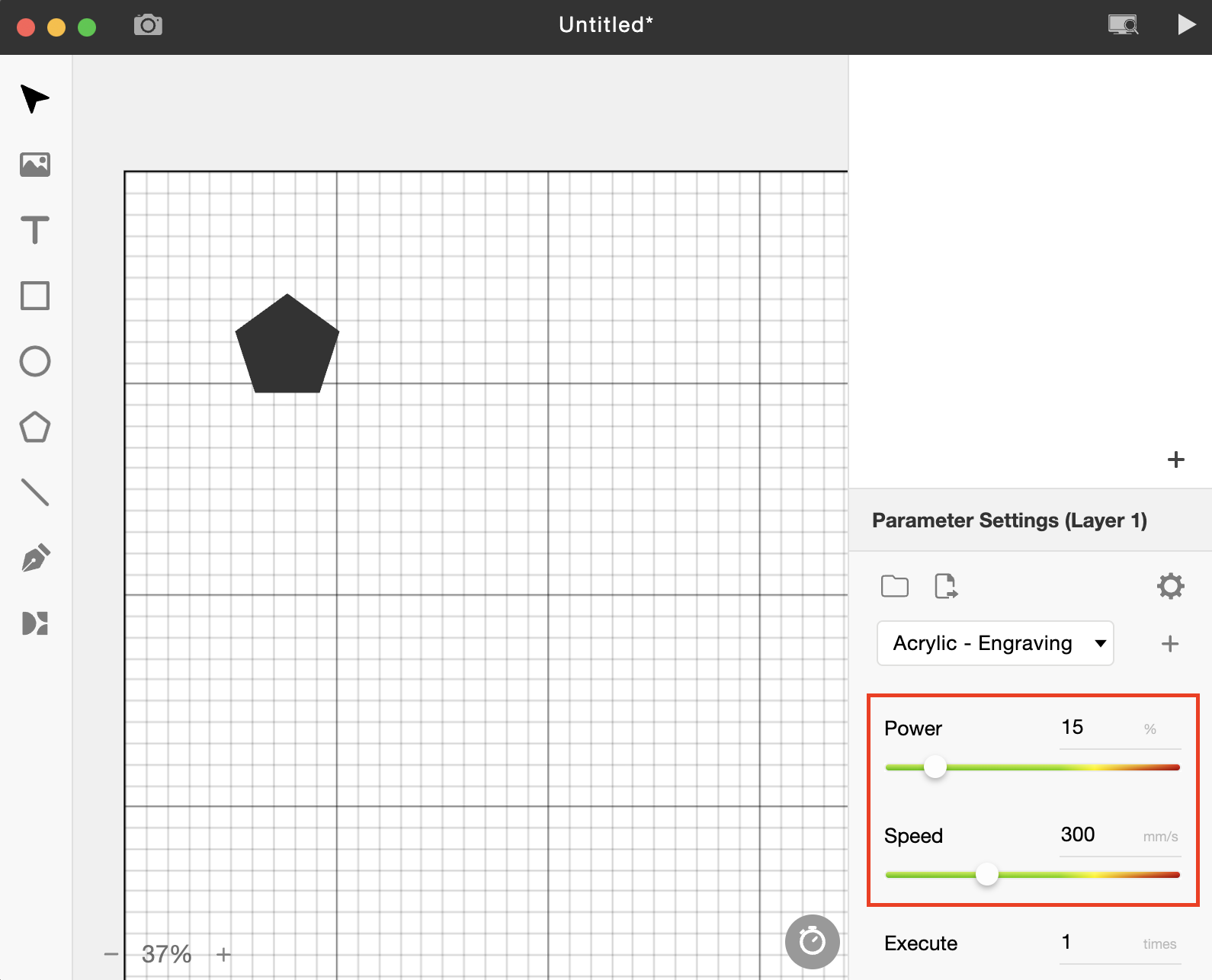

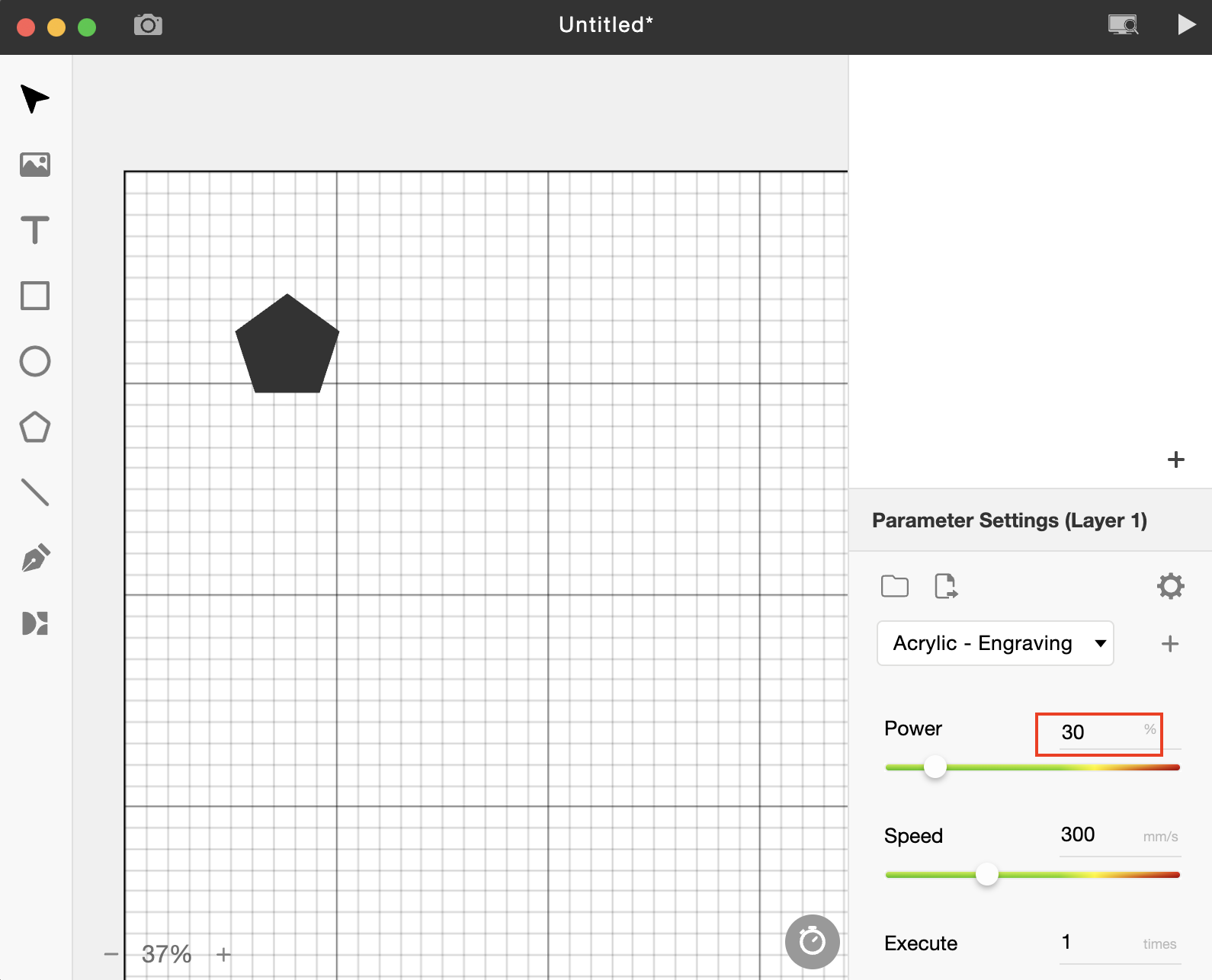

Vergewissern Sie sich, dass die Leistungs- und Geschwindigkeitseinstellungen in der Software korrekt sind.

Step



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Nein, die Einstellungen sind nicht korrekt >> Ändern Sie die Einstellungen >>
    Wenn das Problem nach der Änderung der Einstellungen weiterhin besteht, gehen Sie zu Schritt 2.1



Schritt 2.1

Verdoppeln Sie Ihre Leistungseinstellungen, starten Sie den Vorgang und prüfen Sie, ob der Laser einen Ausgang hat.
(Beispiel: Wenn Ihre ursprüngliche Leistung 15% beträgt, erhöhen Sie sie auf 30% und starten Sie den Vorgang.)



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, der Laser hat einen Ausgang >> Ihre Maschine funktioniert noch
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jeder Aufgabe, bis die Röhre vollständig nachlässt
    • Mögliche Ursache:
      • Ihre Laserröhre hat leicht an Leistung verloren
  • Nein, der Laser hat keinen Ausgang >> Schritt 3



Schritt 3

Schalten Sie die Maschine aus.

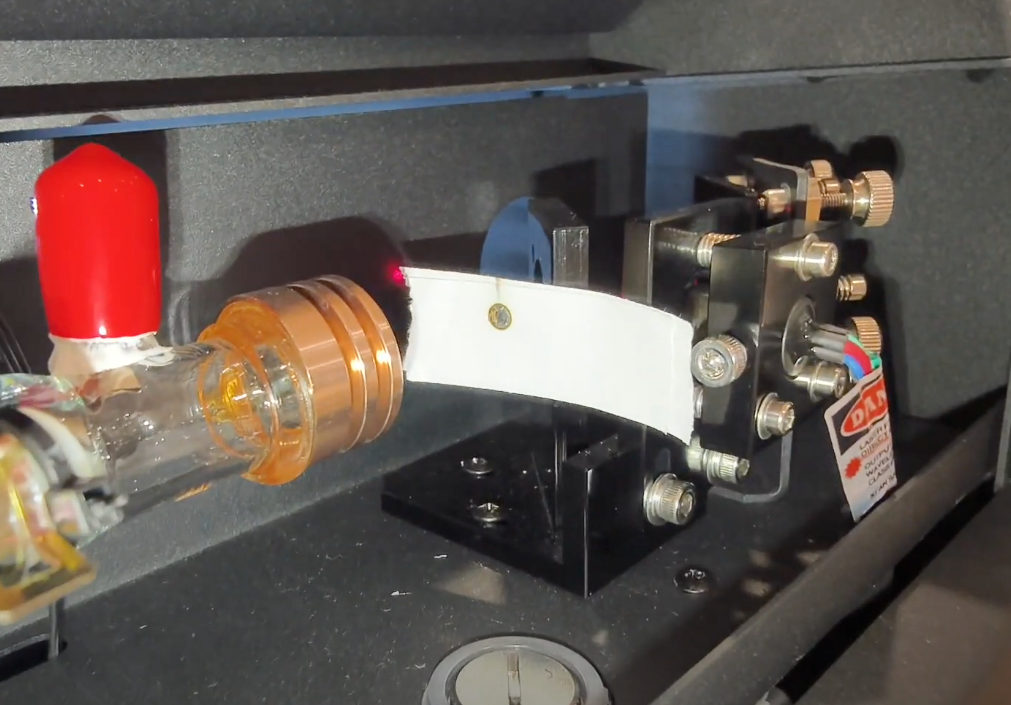

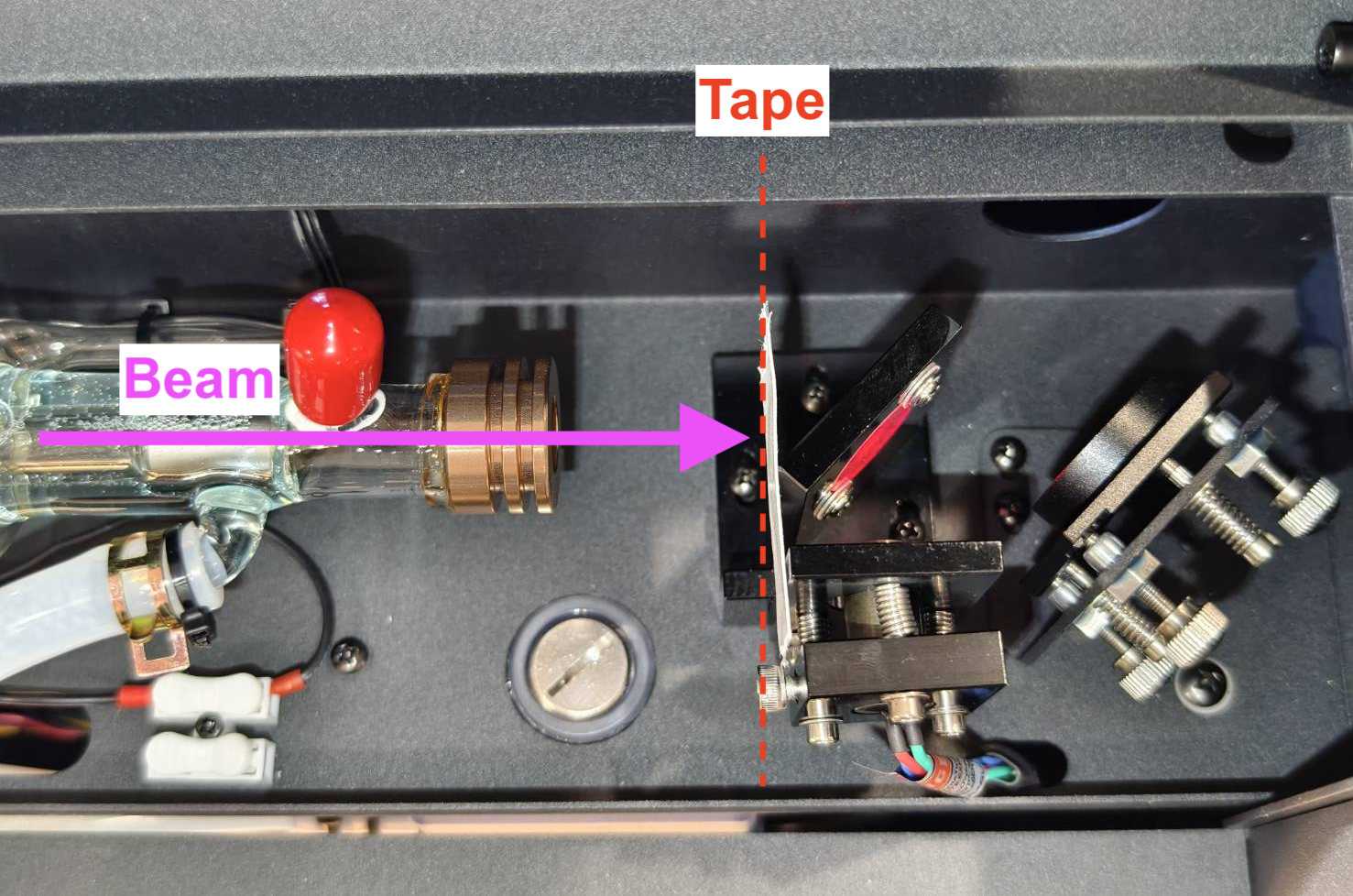

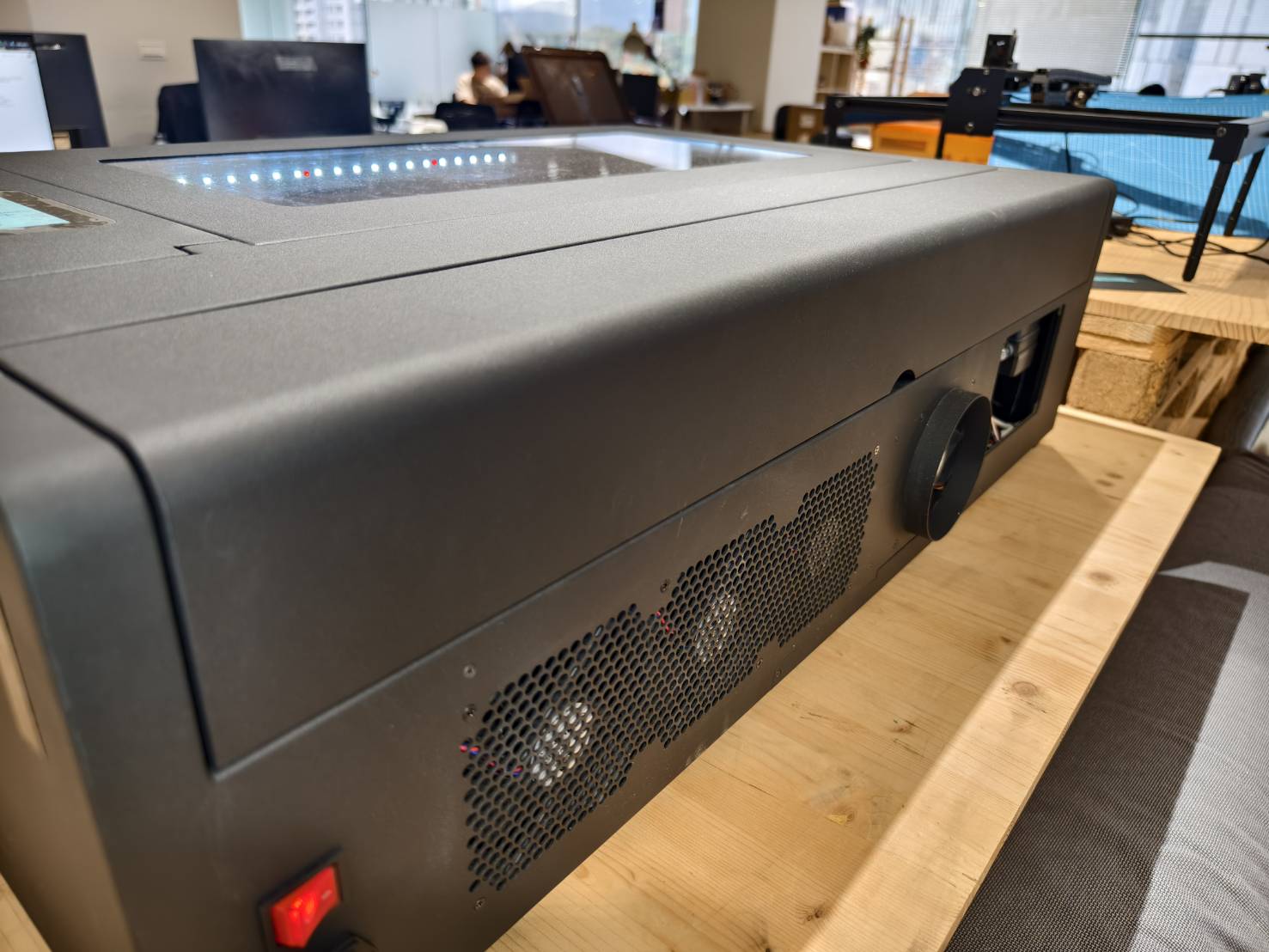

Öffnen Sie die hintere Abdeckung und bringen Sie ein neues doppelseitiges Klebeband am ersten Spiegel an.
Nach dem Anbringen des Klebebands gehen Sie bitte zu Schritt 3.1.

  • Lösen Sie mit einem Schraubendreher die Schrauben an der Rückseite der Maschine. Anschließend kann die hintere Abdeckung geöffnet werden.




  • Platzieren Sie das Klebeband so auf dem roten Lichtemitter, dass es einen 90-Grad-Winkel zum Strahl bildet.




  • Schließen Sie die hintere Abdeckung.


Schritt 3.1

Führen Sie 5 Impulse aus und prüfen Sie, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)

A. Schalten Sie das Gerät ein.
B. Schließen Sie den Deckel.
C. Aktivieren Sie den Wartungsmodus und warten Sie, bis die Referenzfahrt abgeschlossen ist.
     (Stellen Sie sicher, dass die Symbole für Tür, Rückabdeckung und Boden geschlossen sind, andernfalls können Sie keinen Impuls auslösen.)

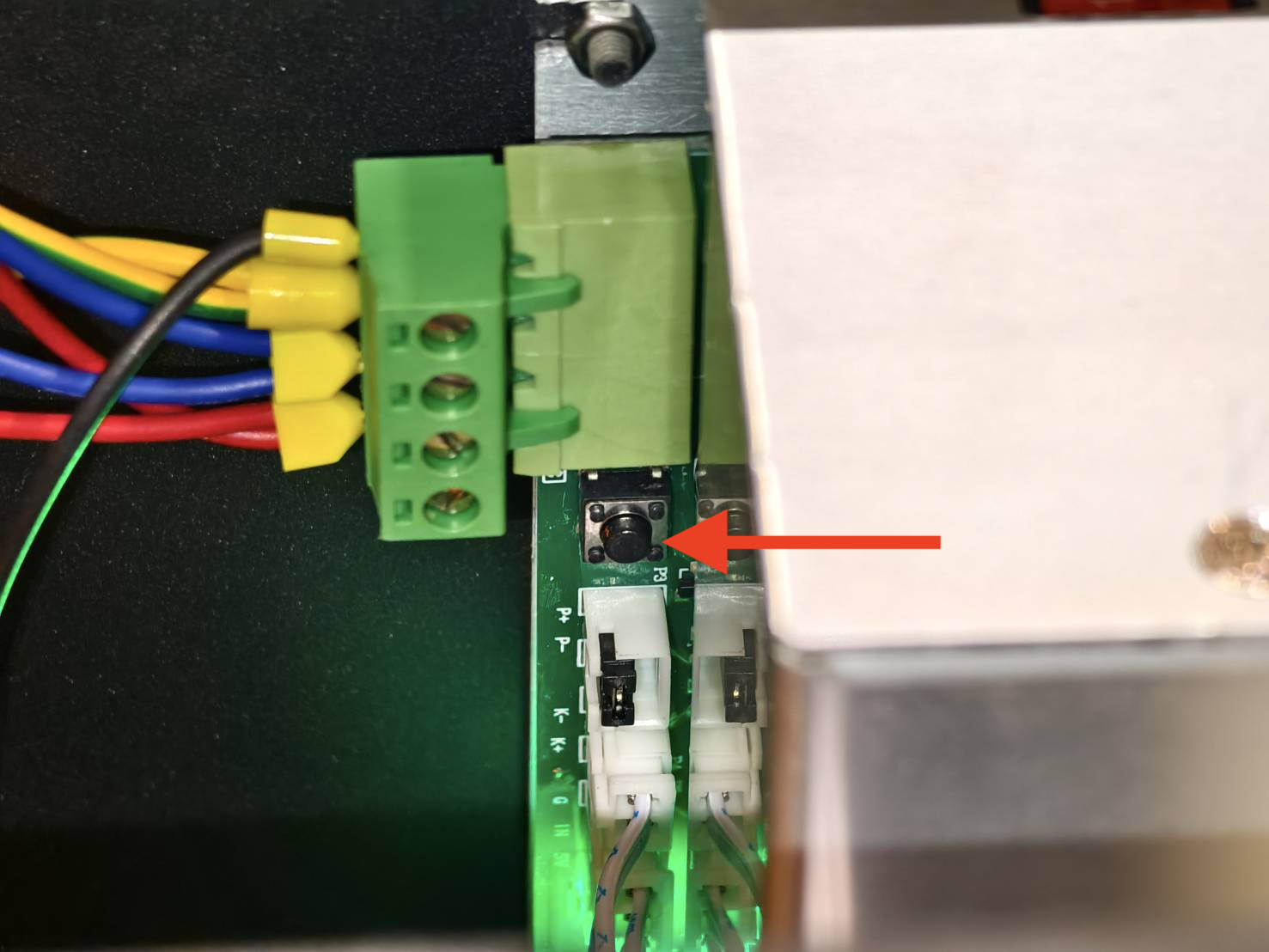

D. Lokalisieren Sie die Impulstaste.
E. Ein Druck = ein Impuls, zwei Drücke = zwei Impulse usw.
F. Überprüfen Sie das Klebeband
⚠︎ Bitte lösen Sie Impulse nur bei geschlossenem Deckel aus.



Beispiele für Klebebandergebnisse

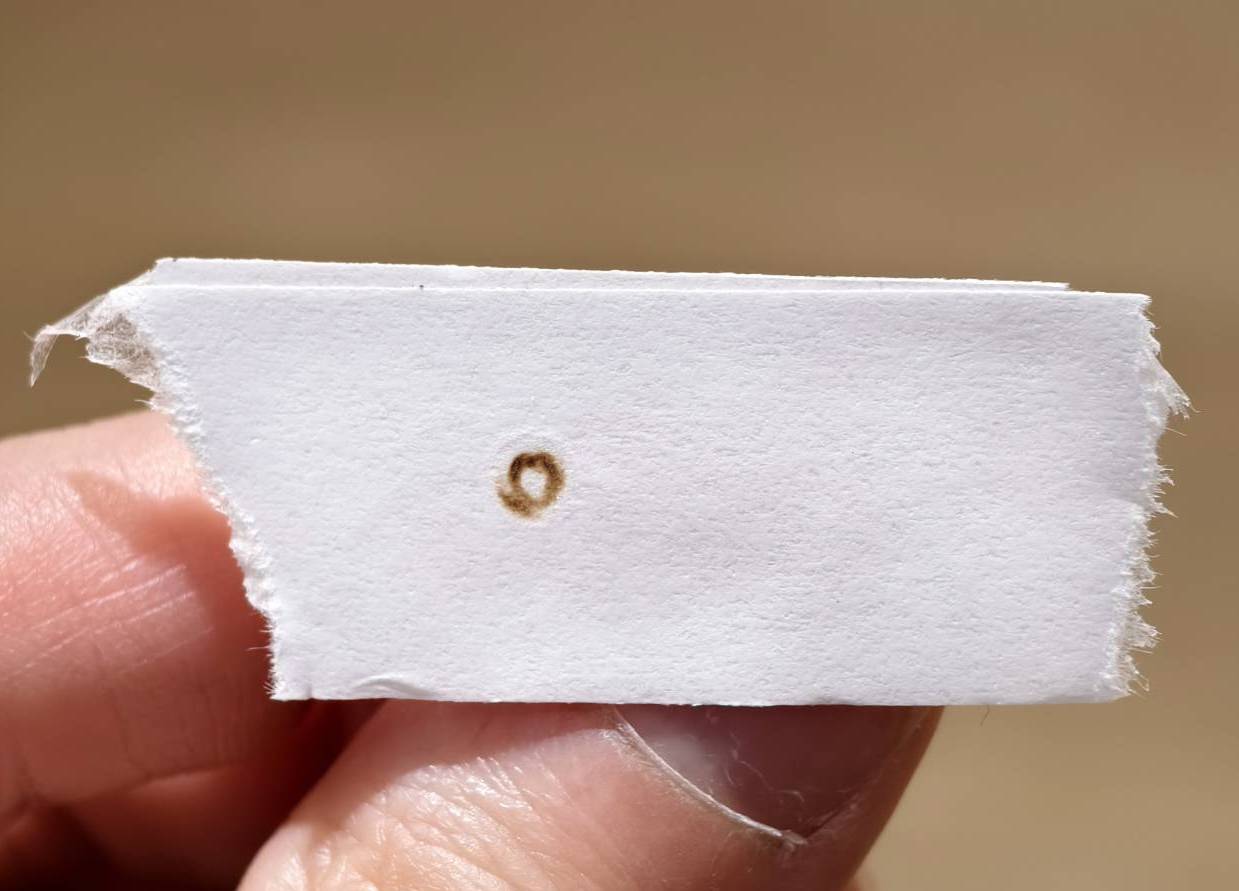

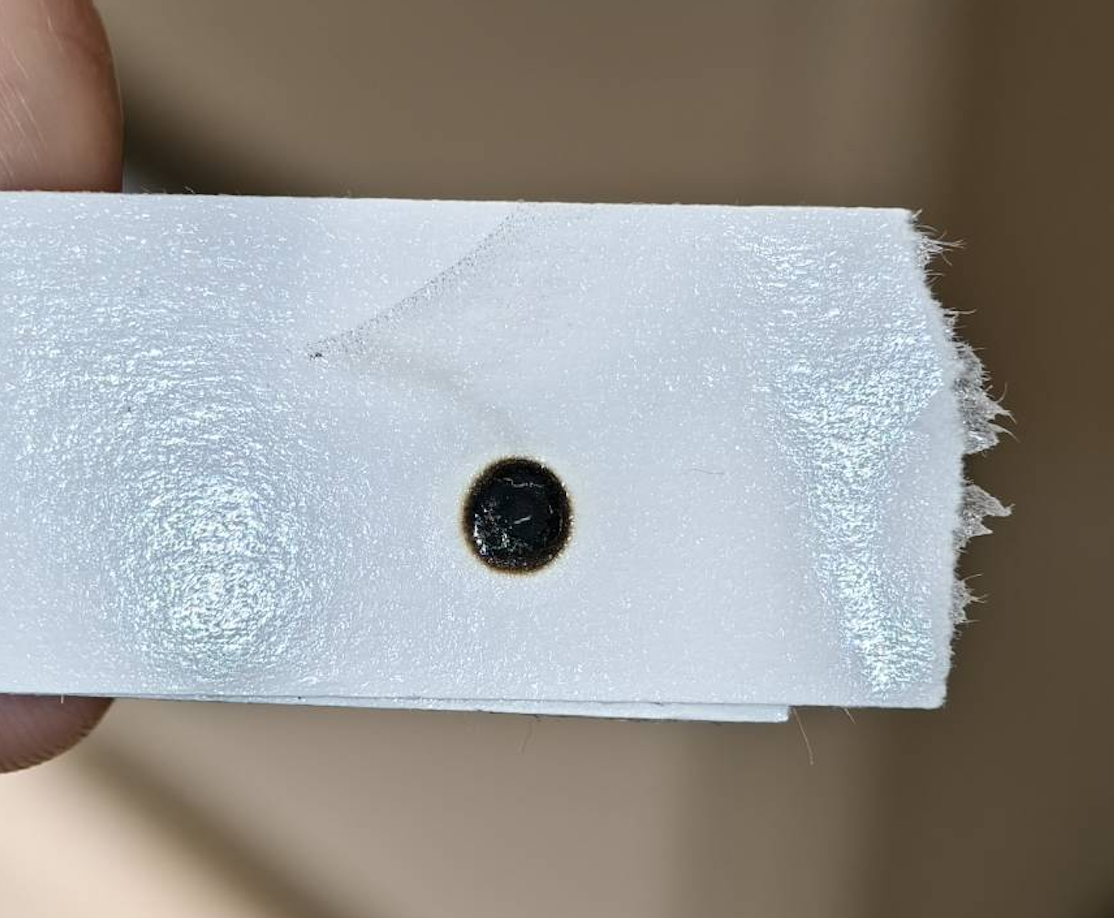

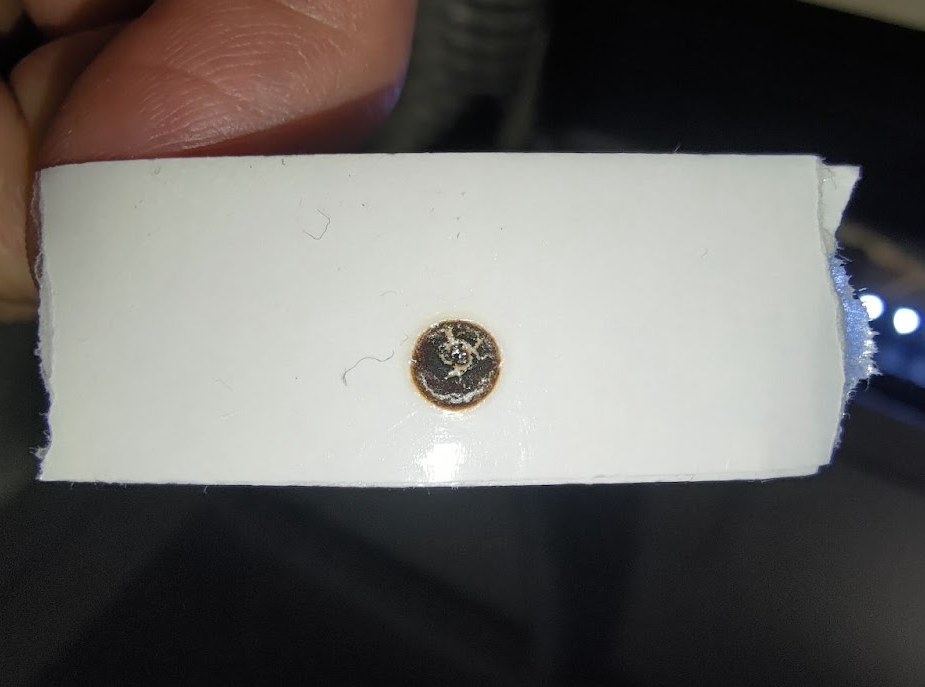

Gutes Beispiel - Rund und Kräftig

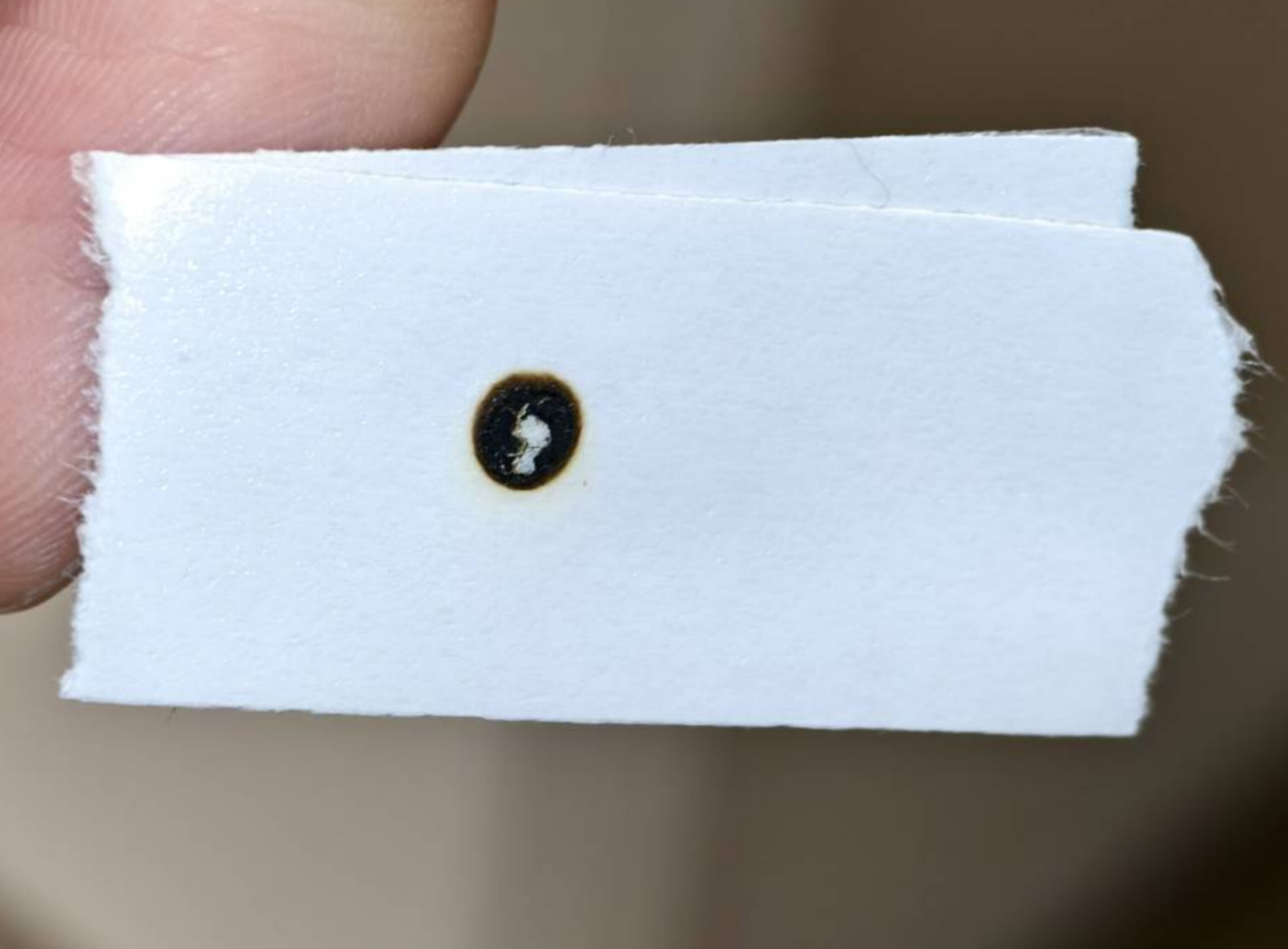

Schlechtes Beispiel -
Schwach, Hohl oder Ungleichmäßig

Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Laserausgabe funktioniert einwandfrei >> Bitte OPA überprüfen
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 3.2


Schritt 3.2

  • Verwenden Sie ein neues Klebeband auf dem roten Lichtemitter, wie in Schritt 3.

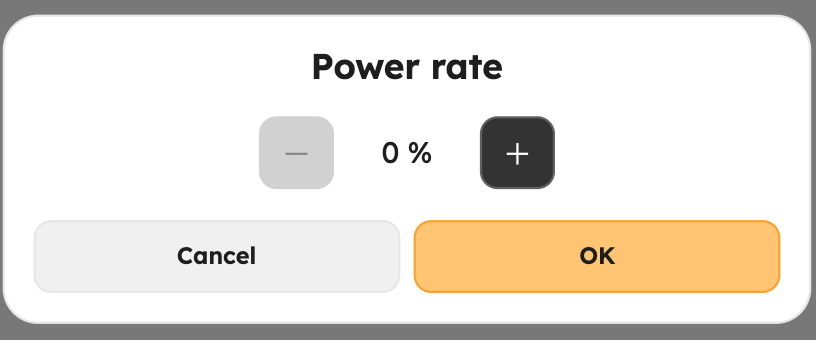

  • Bitte stellen Sie die Leistung aus Sicherheitsgründen auf 0% ein, um sicherzustellen, dass während Ihrer Tests keine Laserpulse auftreten.

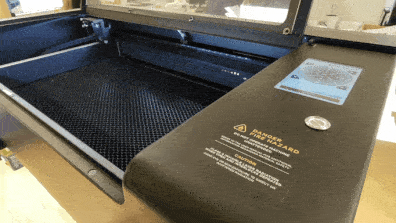

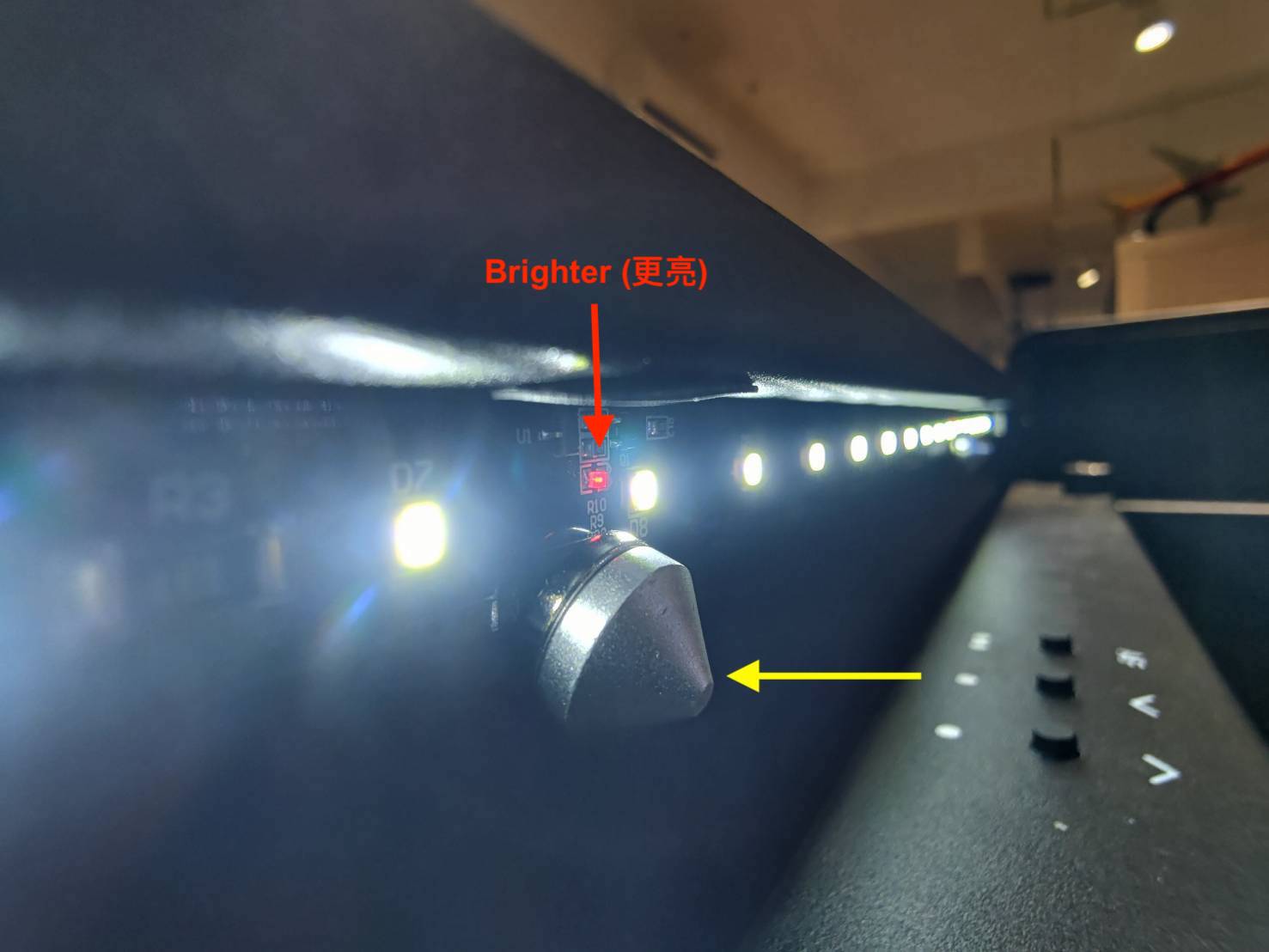

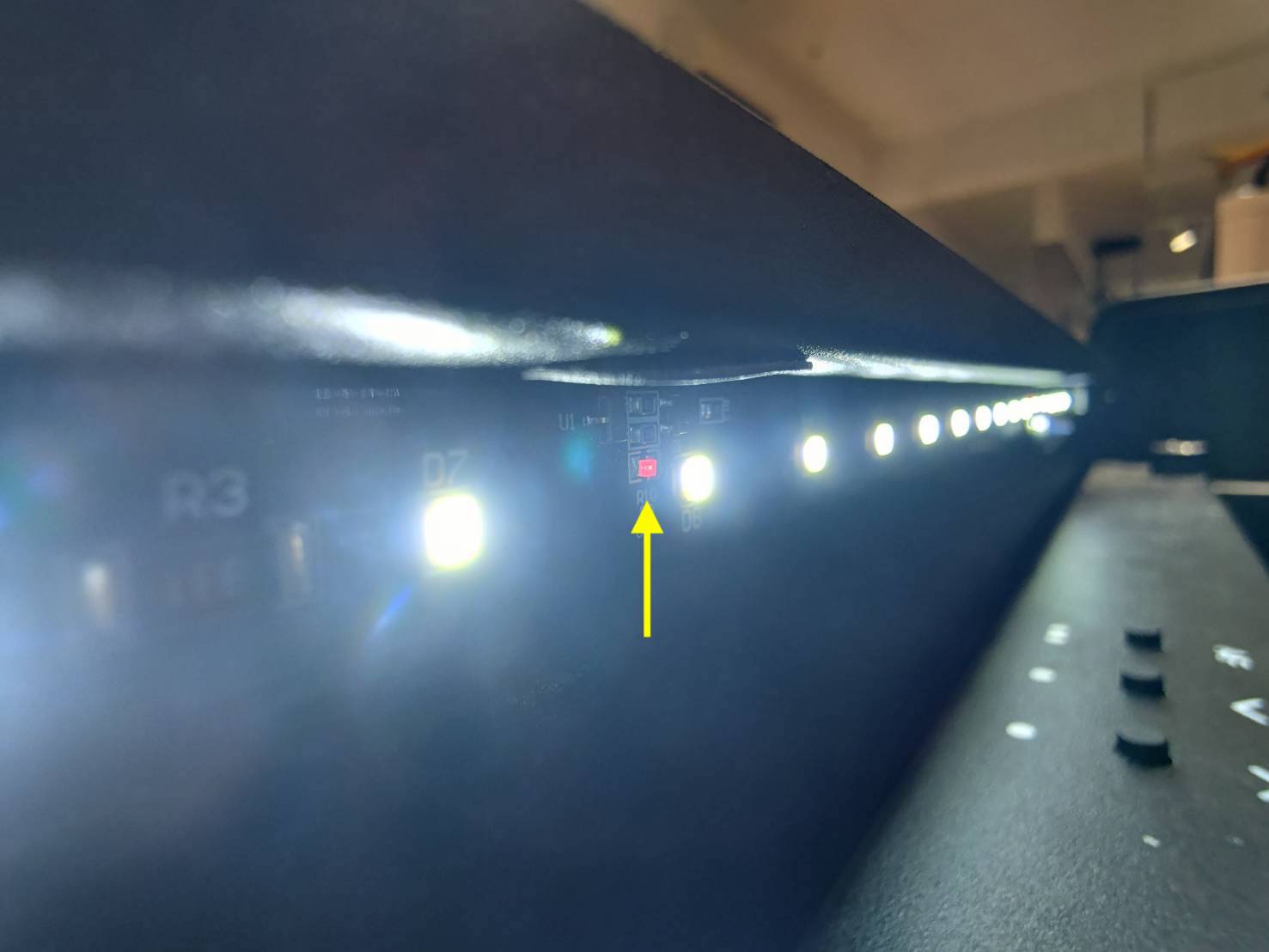

  • Der Türsensor ist in die Gehäuse-LED-Leuchten integriert. Bitte sehen Sie sich das Video unten an, um ihn zu lokalisieren.
    (Dies wurde mit einem HEXA aufgenommen, aber die Struktur ist identisch mit der Beambox 2.)Step

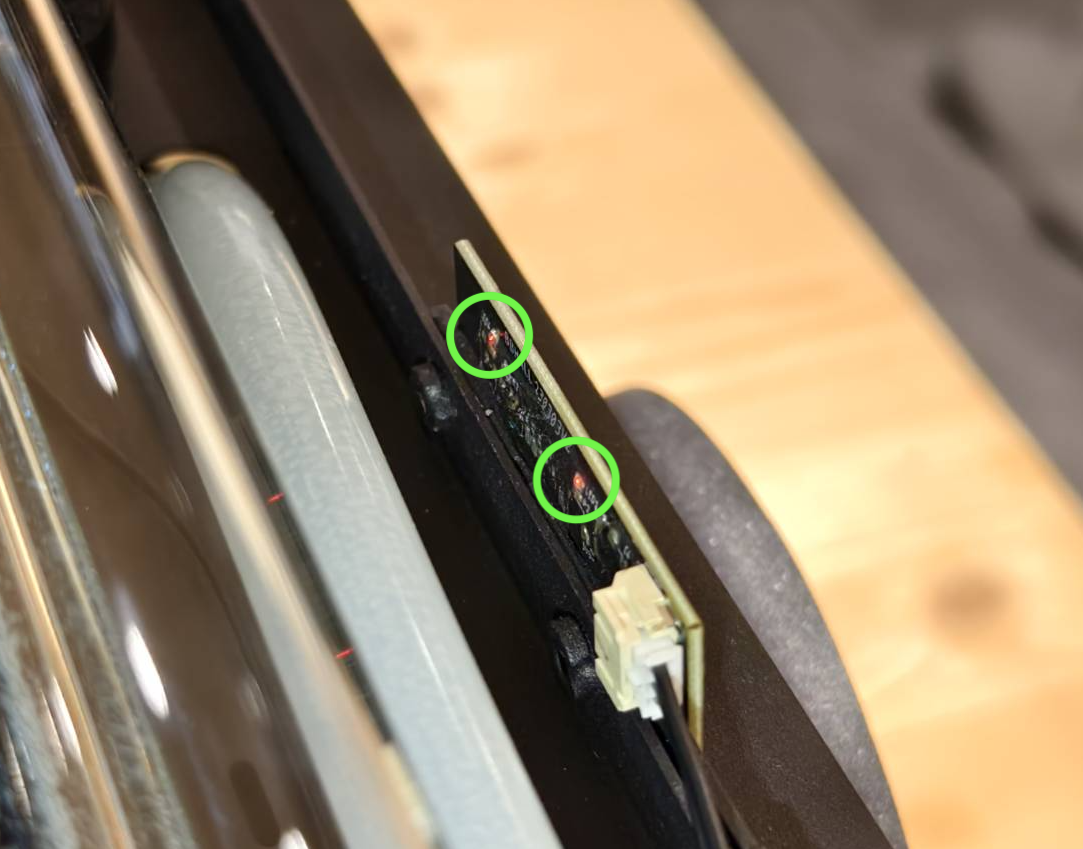

  • Der Türsensor hat zwei rote LED-Leuchten, die ständig leuchten.
    (Dies wurde mit einem HEXA aufgenommen, aber die Struktur ist identisch mit der Beambox 2.)
    Step
    Step

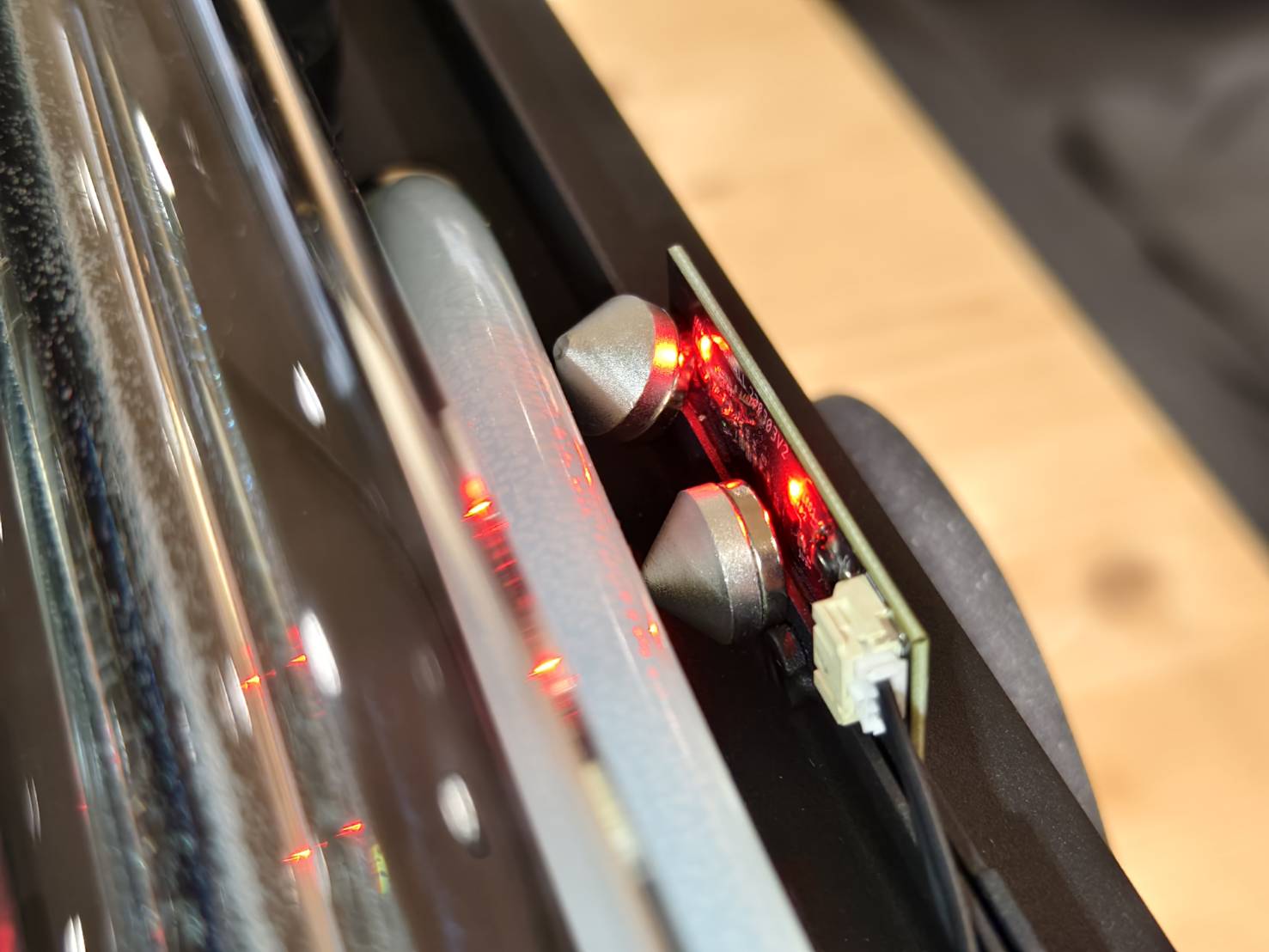

  • Platzieren Sie die kegelförmigen Abstandshalter (Magnete) nahe an beiden LED-Leuchten. Das Licht sollte "heller" werden, wenn es einen Magneten erkennt. Wenn beide LEDs gleichzeitig Magnete erkennen, wird ein Signal für eine geschlossene Tür an das System gesendet, und das Symbol auf dem Bedienfeld ändert sich.
    (Dies wurde mit einem HEXA aufgenommen, aber die Struktur ist identisch mit der Beambox 2.)
    Step

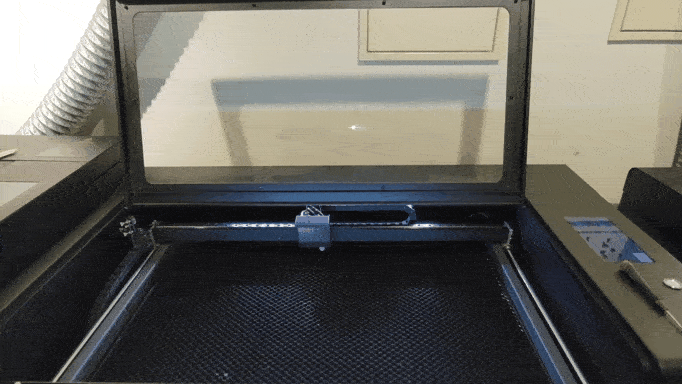

  • Nachdem Sie die Magnete platziert haben, schließen Sie bitte die Tür.
    Step

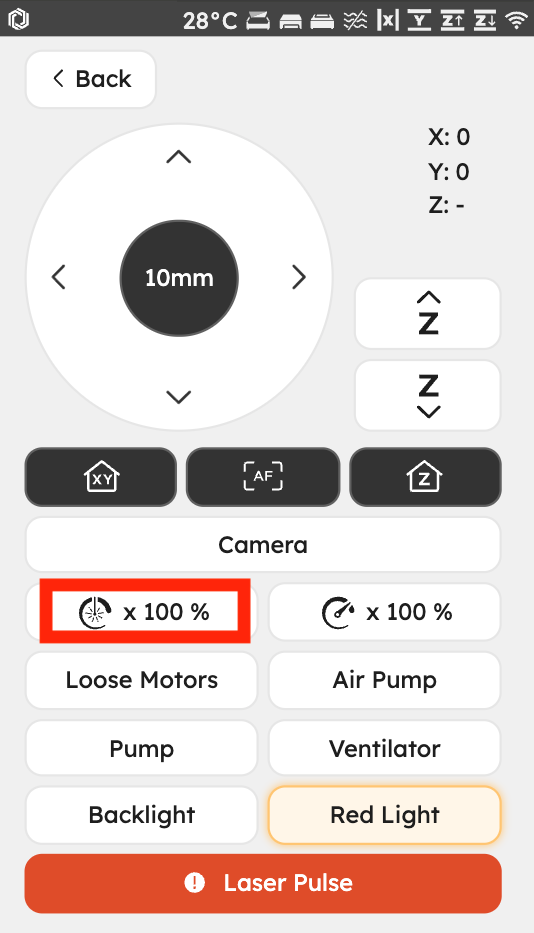

  • Stellen Sie die Leistung wieder auf 100% ein, vergewissern Sie sich, dass das Symbol für geschlossene Tür angezeigt wird,
    und lösen Sie dann 5 Laserpulse aus. (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Türsensor ist defekt.
      2. der Magnet an der Tür ist zu schwach. (Weniger wahrscheinlich)
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 3.3



Schritt 3.3

  • Verwenden Sie ein neues Klebeband auf dem roten Lichtemitter, wie in Schritt 3.



  • Bitte stellen Sie die Leistung aus Sicherheitsgründen auf 0% ein, um sicherzustellen, dass während Ihrer Tests keine Laserpulse auftreten.

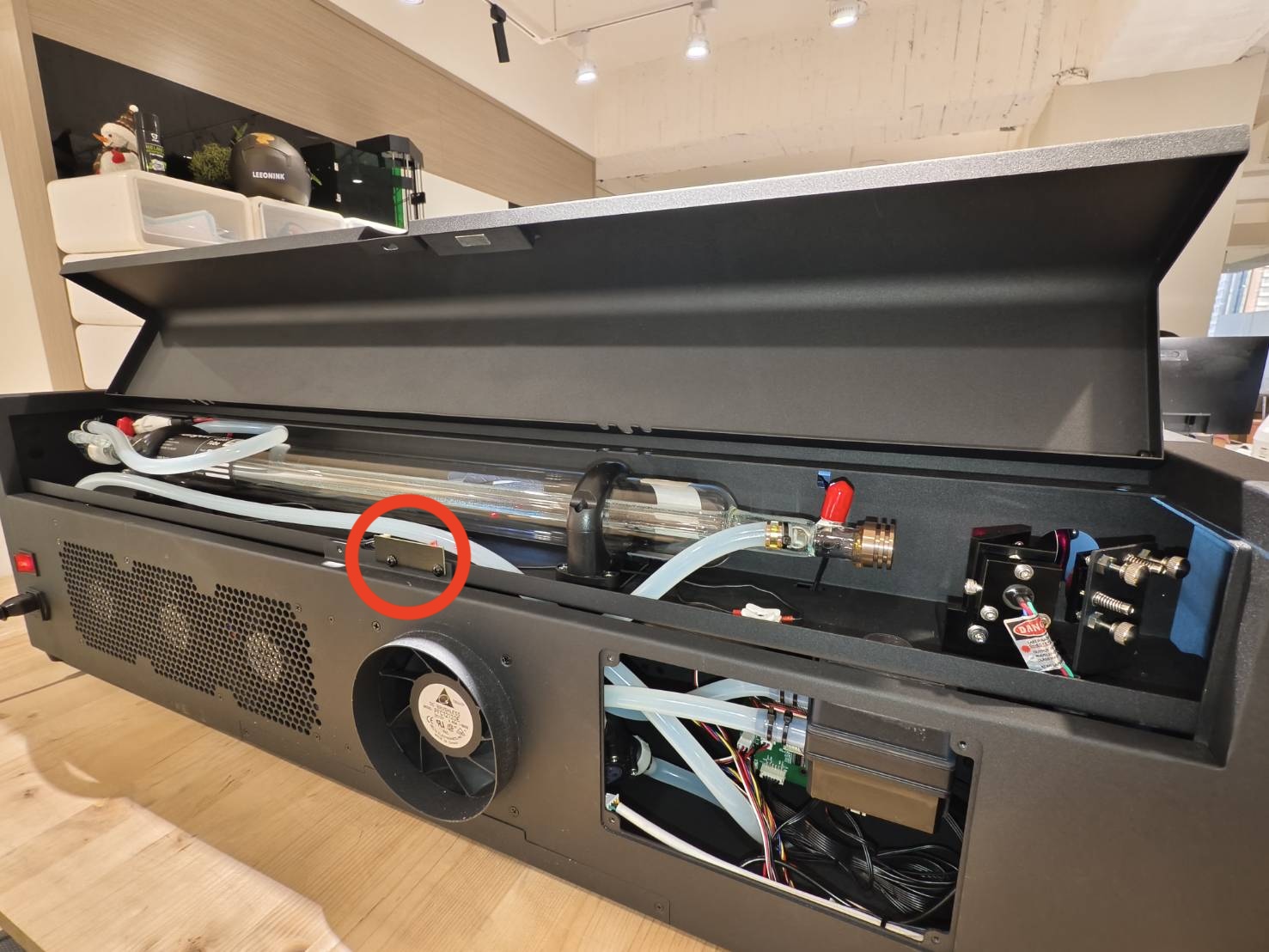

  • Öffnen Sie die hintere Abdeckung, um den Sensor der hinteren Abdeckung zu finden.



  • Der Sensor der hinteren Abdeckung hat zwei rote LED-Leuchten, die ständig leuchten.


  • Platzieren Sie zwei externe Magnete nahe an beiden LED-Leuchten. Das Licht sollte 'heller' sein, wenn es einen Magneten erkennt. Wenn beide LEDs gleichzeitig Magnete erkennen, wird ein Signal für geschlossene Tür an das System gesendet und das Symbol auf dem Bedienfeld ändert sich.



  • Schließen Sie die hintere Abdeckung, nachdem Sie die Magnete platziert haben.



  • Stellen Sie die Leistung wieder auf 100% ein, vergewissern Sie sich, dass das Symbol für geschlossene Tür angezeigt wird,
    und lösen Sie dann 5 Laserpulse aus. (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)

Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Sensor der hinteren Abdeckung ist defekt.
      2. Der Magnet an der Tür ist nicht stark genug. (Weniger wahrscheinlich)

      3. Die hintere Arbeits-LED ist defekt. (Weniger wahrscheinlich)
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 6
  • Überhaupt keine Brandmarkierung >> Schritt 4



Schritt 4

  • Schalten Sie die Maschine aus.
    Öffnen Sie die Seitenabdeckung durch Lösen der Schraube.

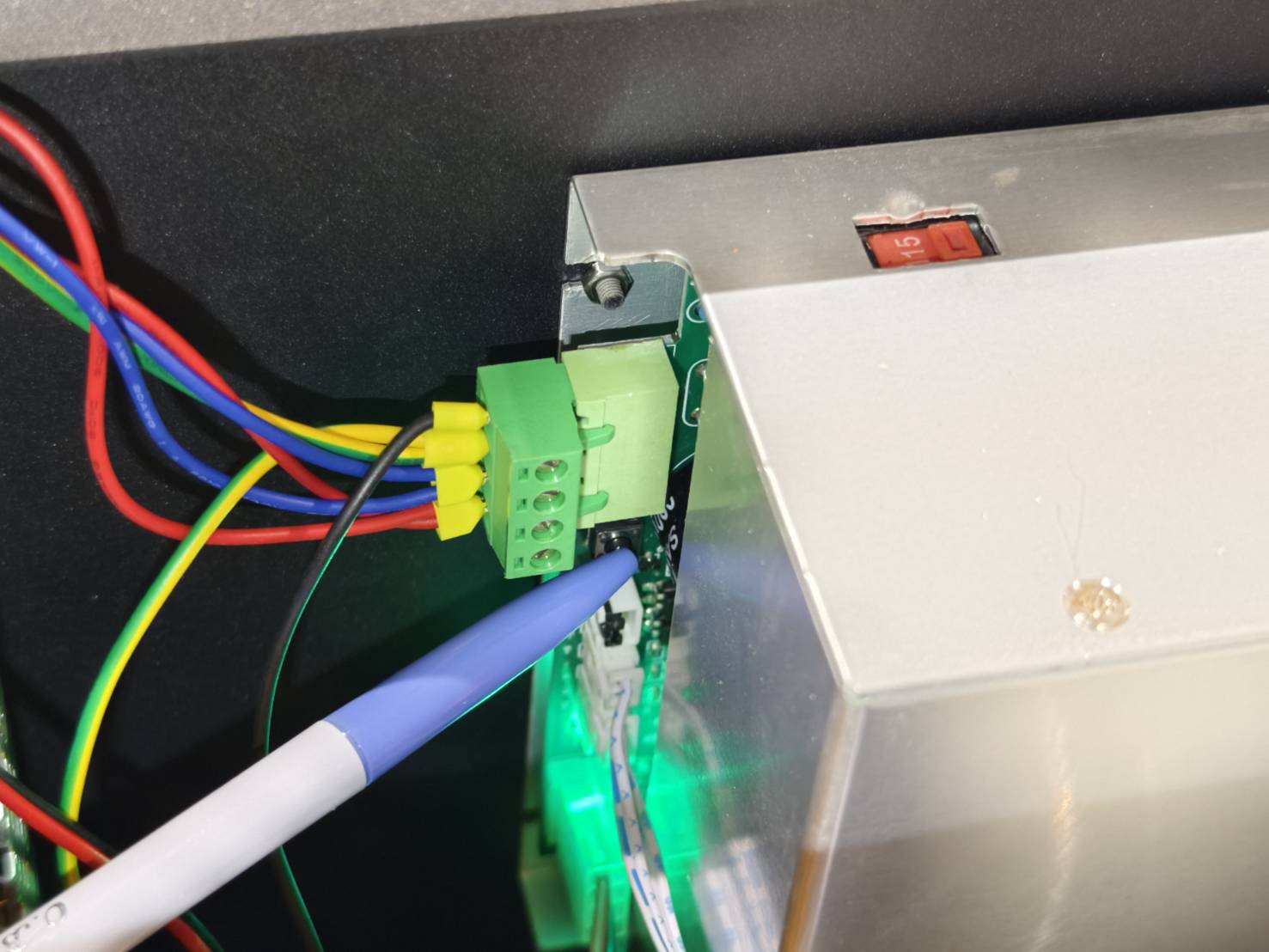

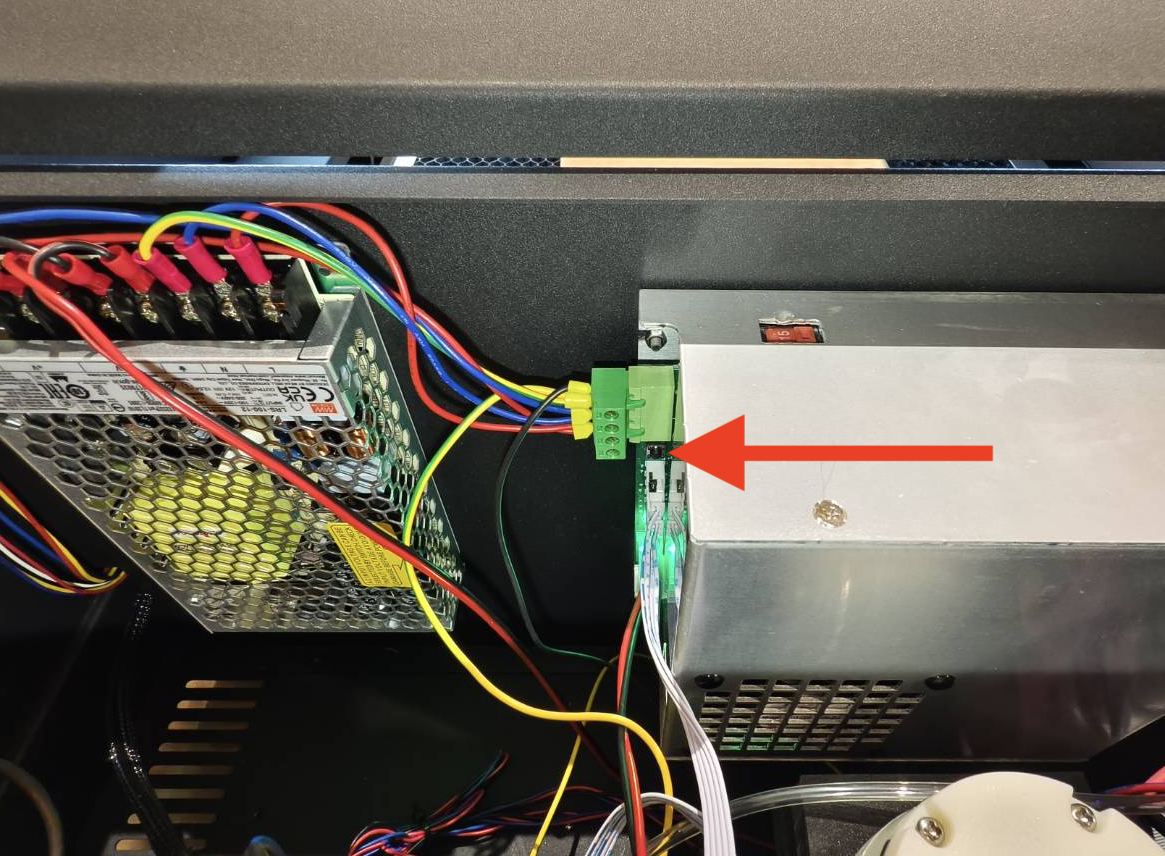

  • Überprüfen Sie, ob das Netzteil mit einem Jumper ausgestattet ist.

Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Nein, der Jumper fehlt >>

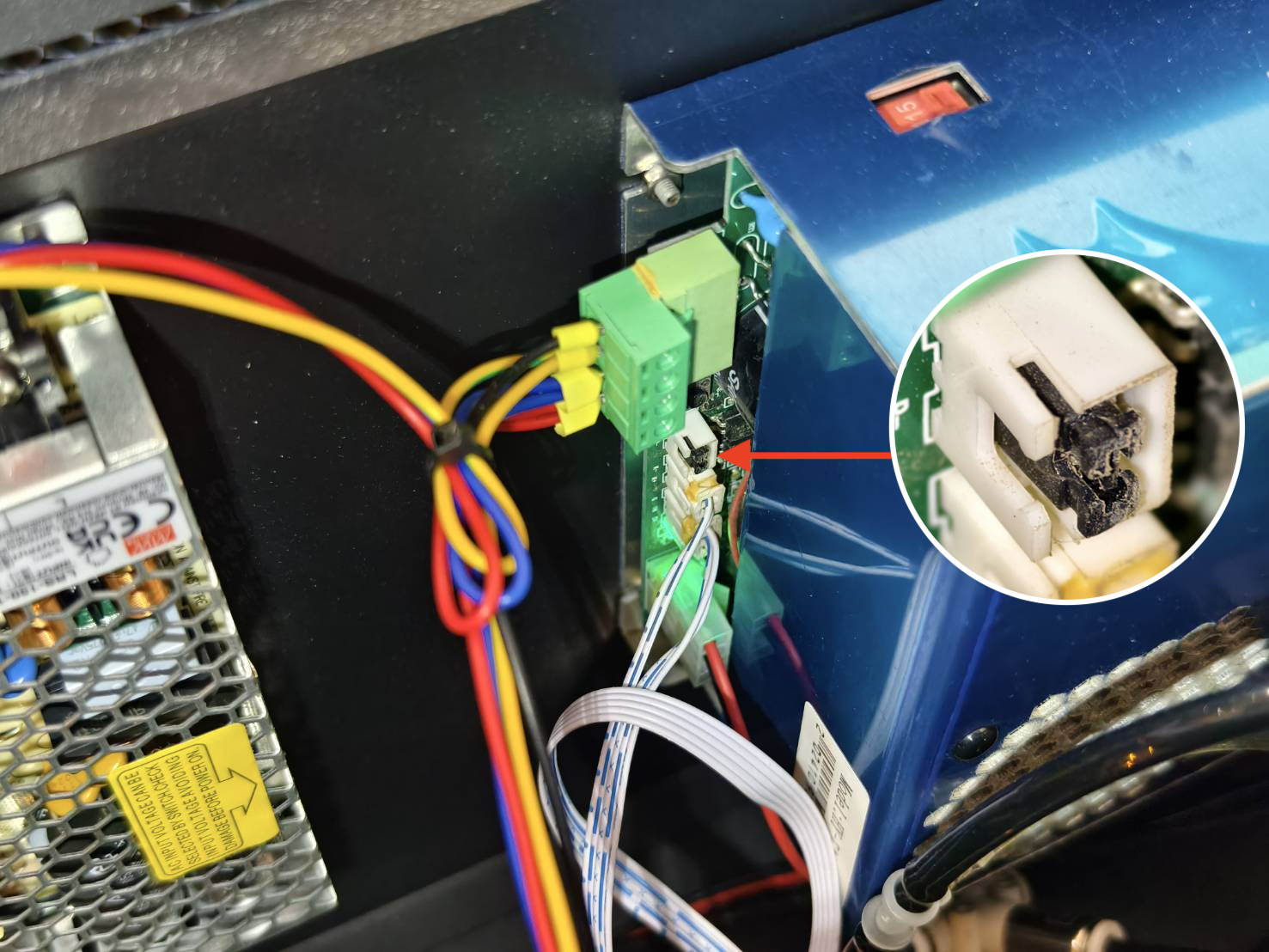

    • Wenn Sie das Netzteil ersetzen, können Sie den Jumper vom alten Gerät entfernen und am neuen installieren. (Demonstration)
    • Wenn Ihr Gerät keinen besitzt und Sie keinen Ersatz haben, wenden Sie sich bitte an denKundendienst.

Schritt 4.1

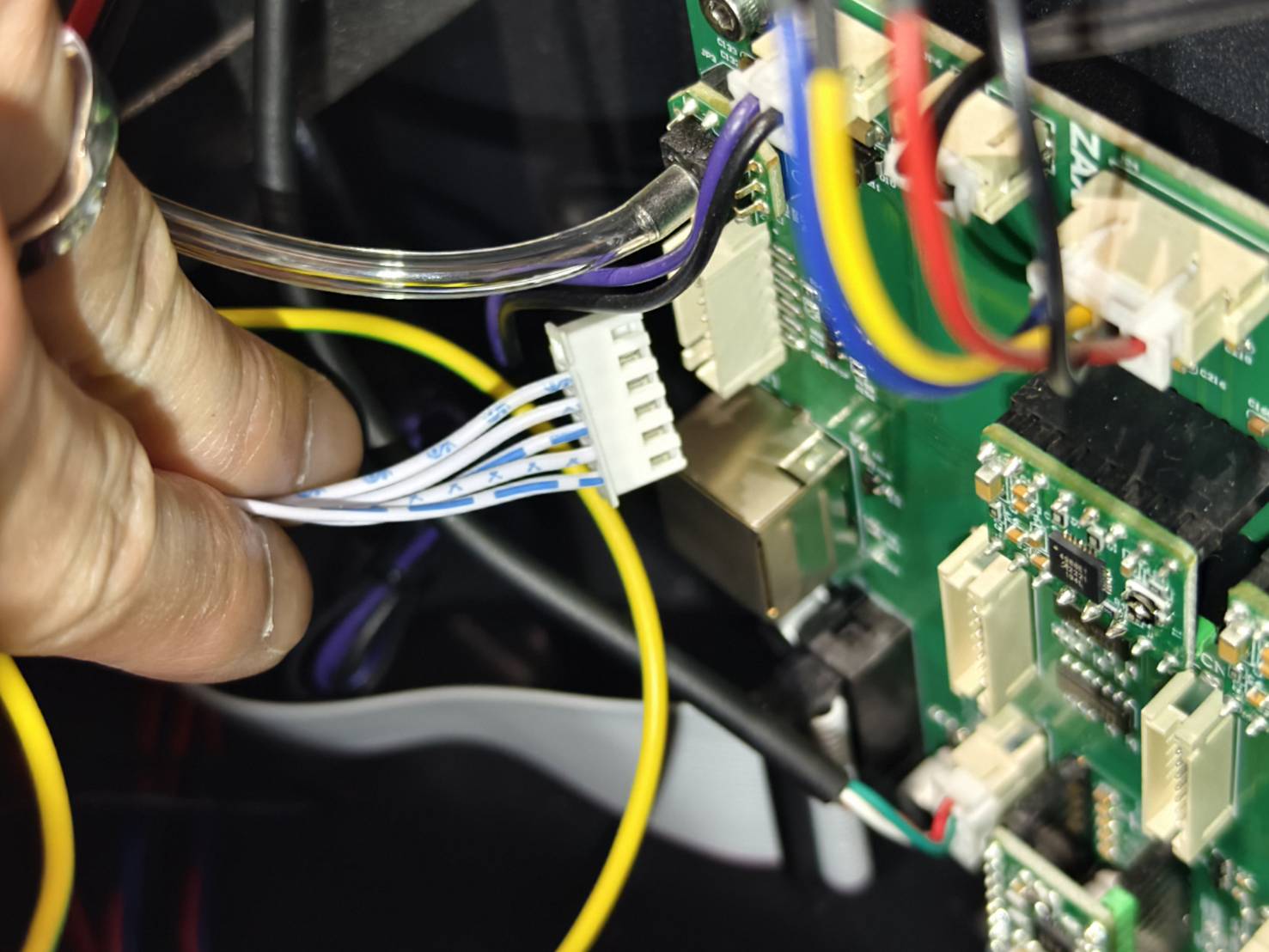

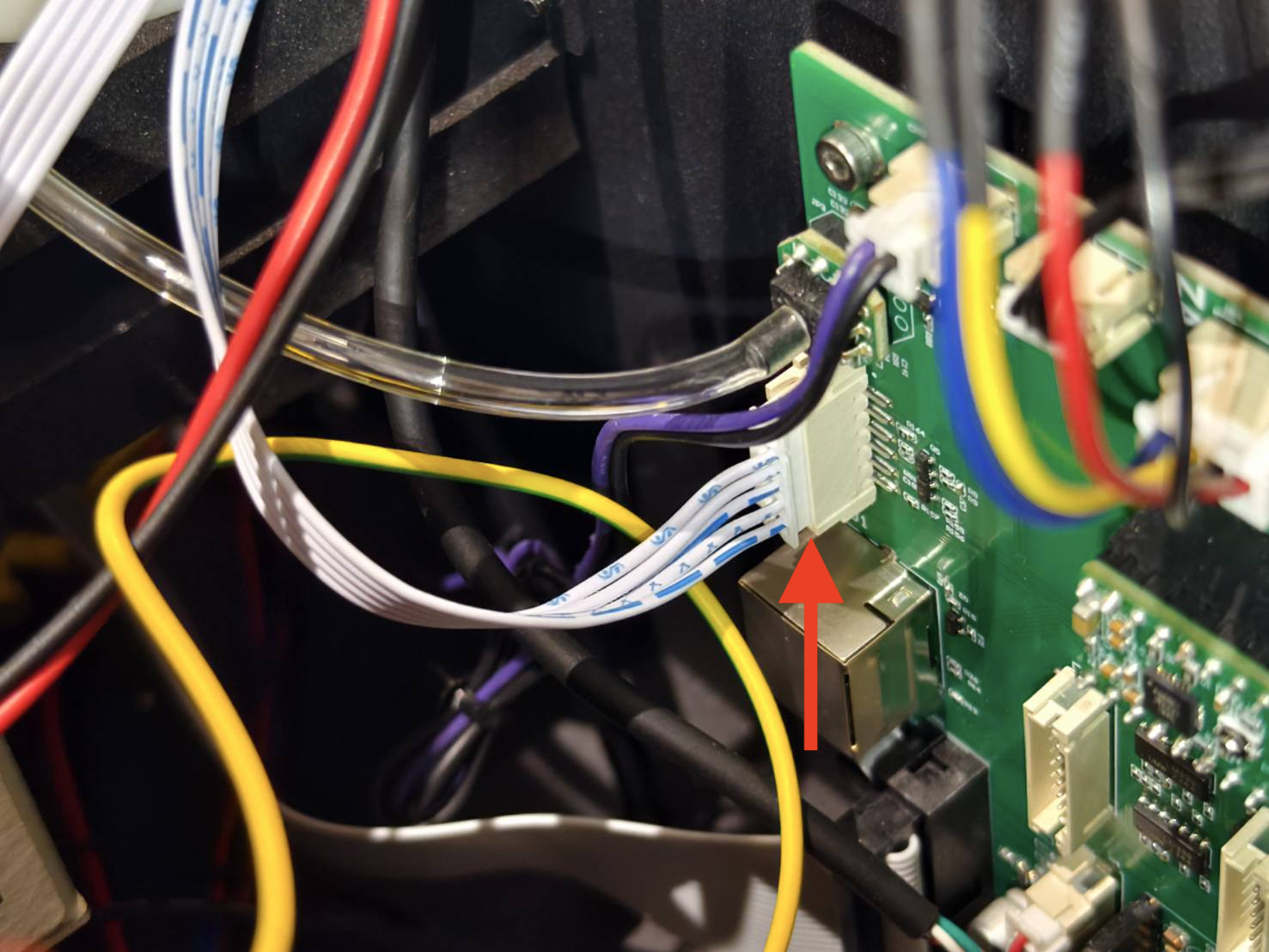

  • Trennen Sie das Lasersteuerkabel vom Lasernetzteil.

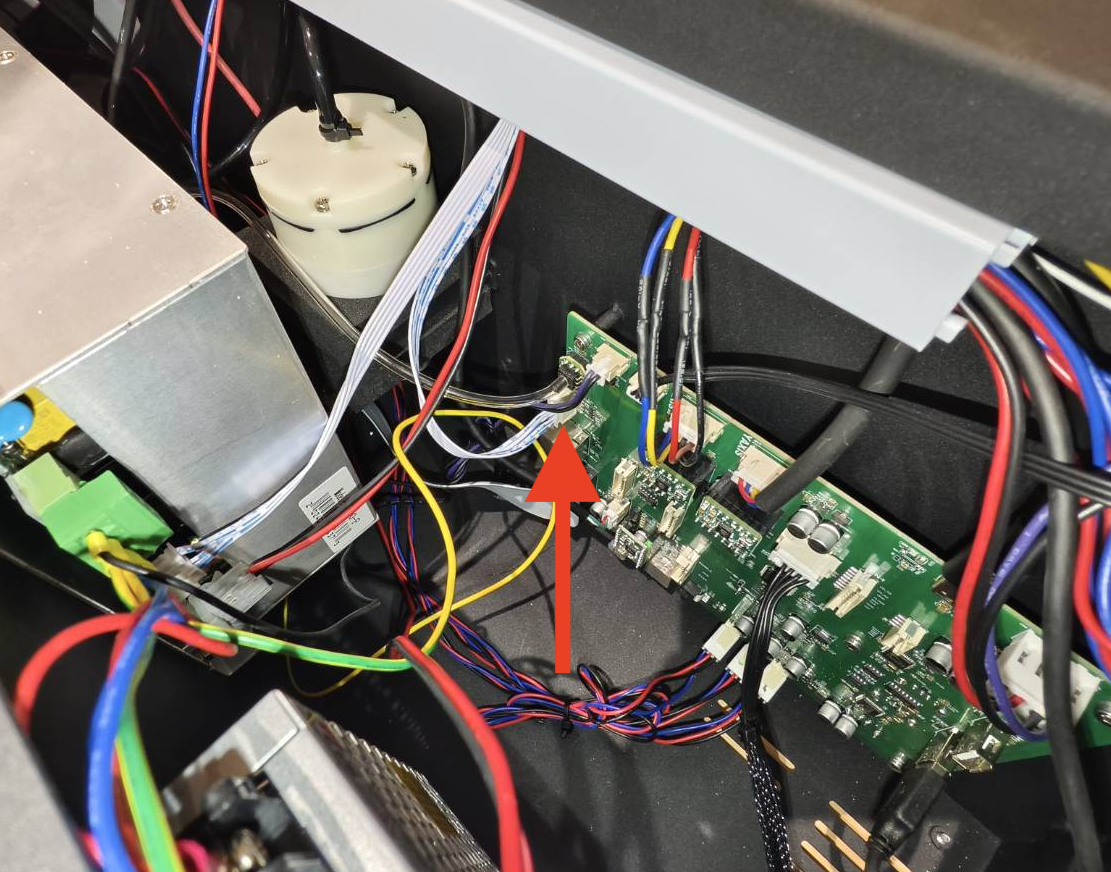

    (Siehe Diagramm , falls Ihre Leiterplatte nicht dem Foto entspricht.)




  • Nach dem Trennen des Kabels gehen Sie zu Schritt 4.2.




Schritt 4.2

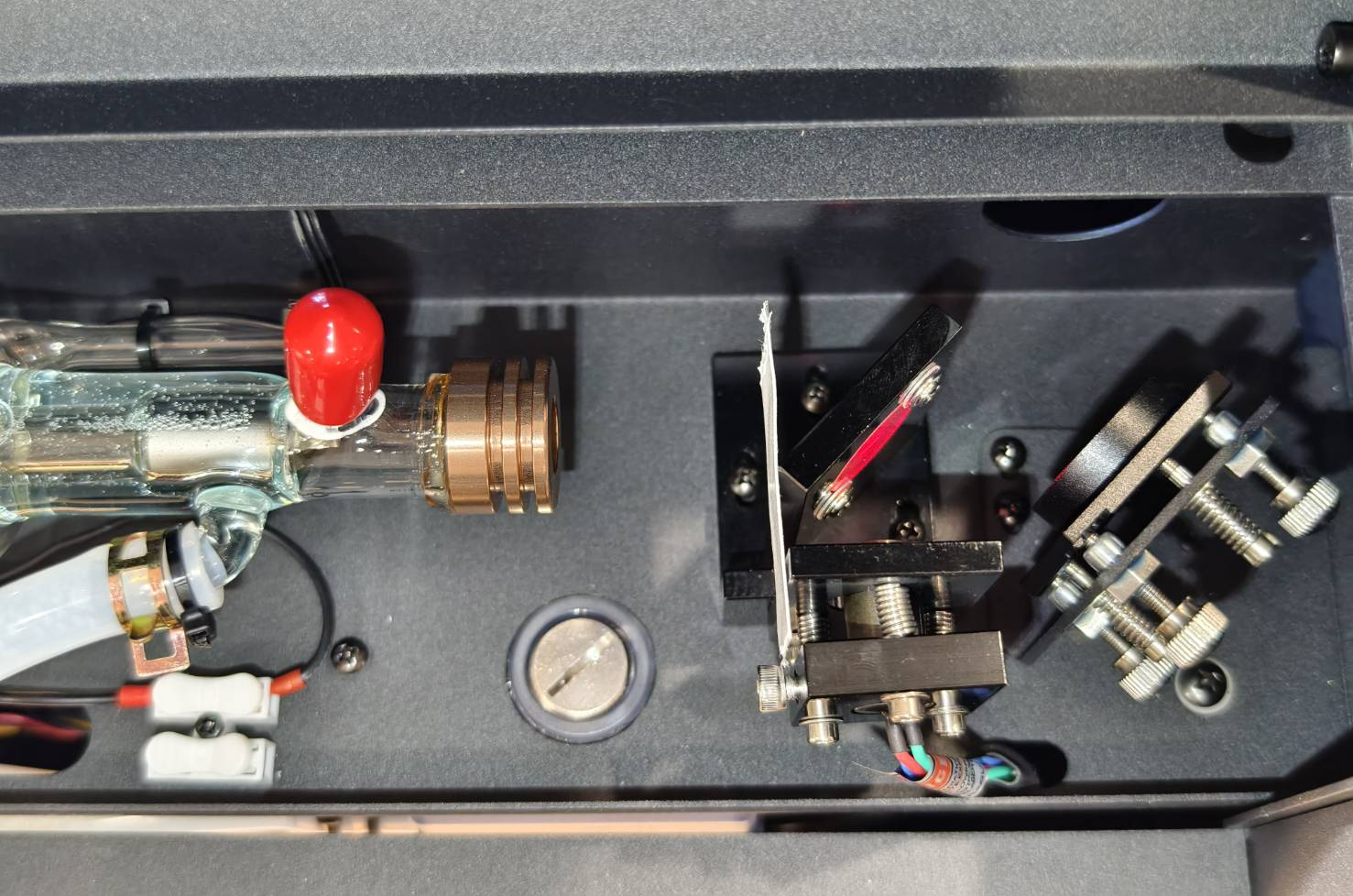

  • Öffnen Sie die rückwärtige Abdeckung und bringen Sie ein Klebeband am roten Lichtemitter an, um einen 90-Grad-Winkel zum Strahl zu erzeugen.




  • Schließen Sie die hintere Abdeckung.

Bitte ziehen Sie vor dem nächsten Schritt Gummihandschuhe an.

  • Schalten Sie das Gerät ein. Drücken Sie die Laserkrafttaste zweimal oder halten Sie sie 1-2 Sekunden lang mit einem Stift oder Bleistift gedrückt und prüfen Sie den Laserausgang auf dem Band.
    (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)

  • Überprüfen Sie das Ergebnis am ersten Spiegel.
    (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)

Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Schritt 5
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Ihre Laserröhre ist vollständig abgenutzt und muss ersetzt werden.
  • Überhaupt keine Brandmarkierung >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Die Stromversorgung des Lasers (PSU) hat ein Problem und muss ausgetauscht werden.
      • Die Laserröhre hat ein Problem und muss ersetzt werden.



Schritt 5

  • Stecken Sie das Lasersteuerkabel erneut ein.



  • Schalten Sie die Maschine ein. Setzen Sie die Maschine auf die Werkseinstellungen zurück.
    (Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)







  • Nach der Aktualisierung gehen Sie bitte zu Schritt 5.1.


Schritt 5.1

Verwenden Sie ein neues zweilagiges Klebeband und lösen Sie dann 5 Laserpulse aus prüfen Sie, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Problem gelöst
    • Mögliche Ursache:
      • Firmware-Problem
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 6


Schritt 6

  • Verwenden Sie ein neues zweilagiges Klebeband und bringen Sie es auf dem ersten Spiegel an.

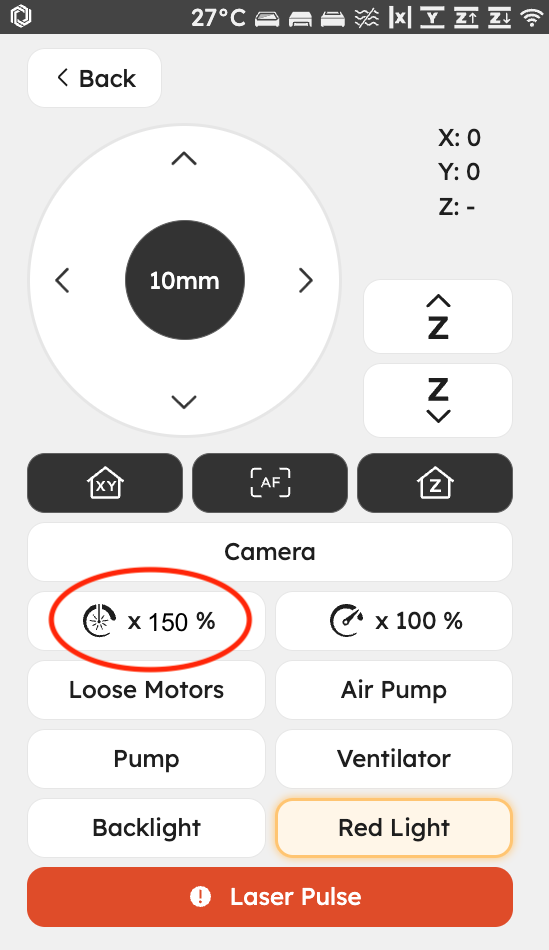

  • Erhöhen Sie die Leistung auf 150% und lösen Sie dann 5 Laserpulse aus prüfen Sie, ob die Brandmarkierung stärker wird.
    (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Ermitteln Sie Ihr Ergebnis und die nächsten Schritte:

  • Ja, es ist eine Brandmarkierung vorhanden und das Ergebnis ist gut >> Ihre Maschine funktioniert noch
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jeder Aufgabe, bis die Röhre vollständig abgenutzt ist.
    • Mögliche Ursache:
      • Ihre Laserröhre hat leicht an Leistung verloren
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Ihre Laserröhre ist vollständig abgenutzt und muss ersetzt werden.



Kontaktieren Sie den Kundensupport

Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
