5-15 Manuelle Fokussierung

Beschreibung

Wenn Ihre Autofokus-Funktion ausgefallen ist, können Sie mit der manuellen Fokussierung weiterarbeiten, während Sie auf den FLUX-Support warten.

Diese Anleitung zeigt Ihnen, wie Sie ohne die Autofokus-Funktion ein Werkzeug zur manuellen Fokussierung herstellen.

Schritt 1

Bitte bereiten Sie folgende Materialien vor:

• Ein Stück festes Material wie Acryl oder Holz usw. (empfohlene Dicke: 3 mm)
• Münzen oder Materialien mit einer Dicke von 3 mm bis 4 mm.

Die Münzen werden zur Messung des Fokusabstands verwendet und sind leicht zu beschaffen.

Schritt 2

Platzieren Sie das Material im Arbeitsbereich.

Schritt 3

Vergewissern Sie sich, dass sich die Linse in der Standardebene (oben) befindet. Bitte lesen Sie die folgende Erklärung, um das Konzept der Linsenposition und des Fokusabstands zu verstehen.

Erläuterung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse in der obersten Position, und der Fokusabstand beträgt 4 mm. Das bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4 mm beträgt. Wie ändert man die Position der Linse? 1. Demontage der Linse   2. Reihenfolge im Fokusmodus Fokusmodus: 4 mm (Standard) Linse Block Ring Düse   3. Wiedermontage der Linse Die rote Seite des Blocks muss nach unten zeigen. Die gewölbte Seite der Linse muss nach oben zeigen. (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.) Drehen Sie den Ring gegen den Uhrzeigersinn, um ihn festzuziehen.

Schritt 4

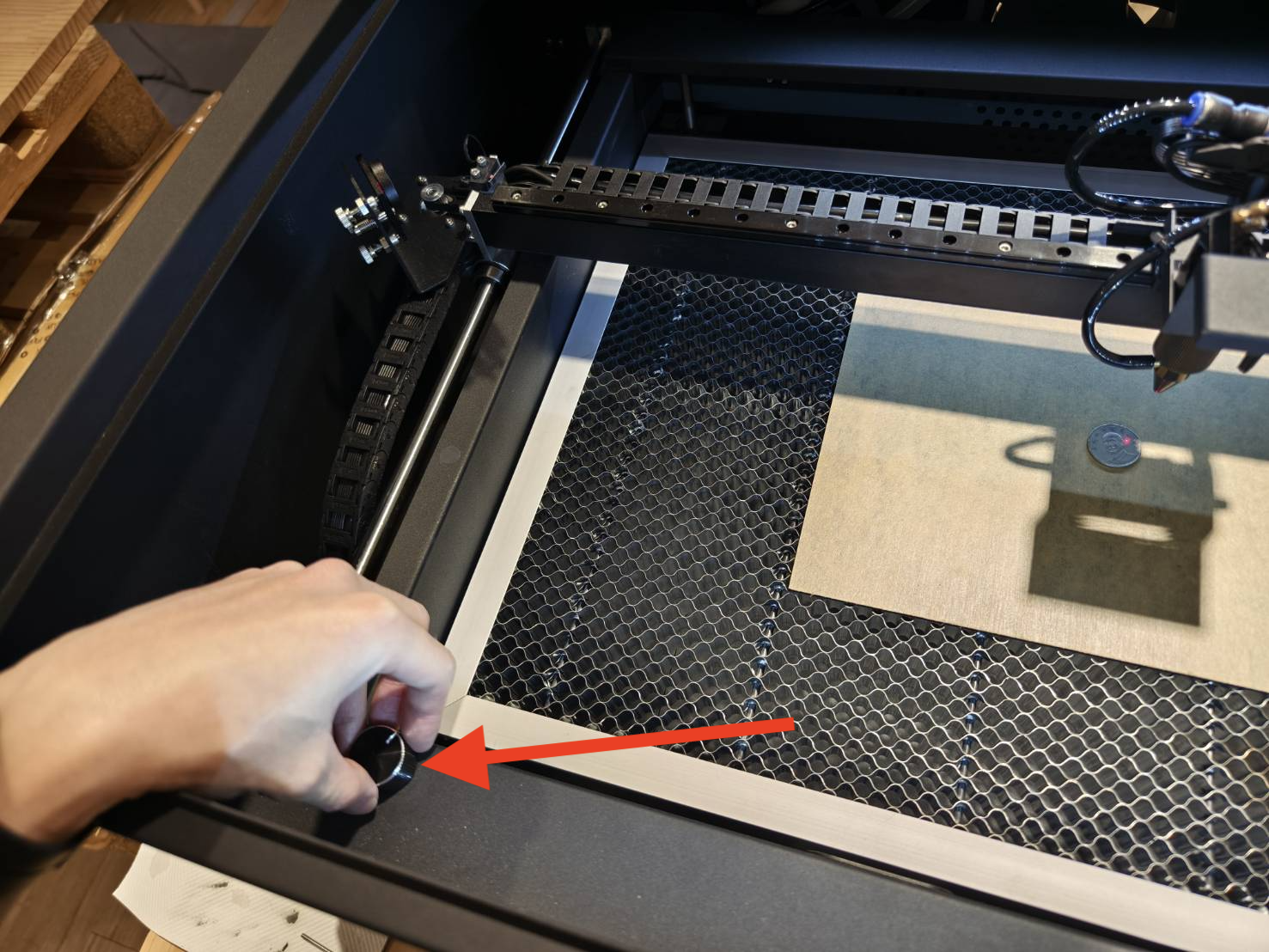

• Platzieren Sie Münzen oder andere Gegenstände auf dem Material und fokussieren Sie manuell mit dem Drehknopf.



• Sobald die Düsenspitze die Münze berührt, ist die Fokussierung abgeschlossen und die Münzen können entfernt werden.

Schritt 5

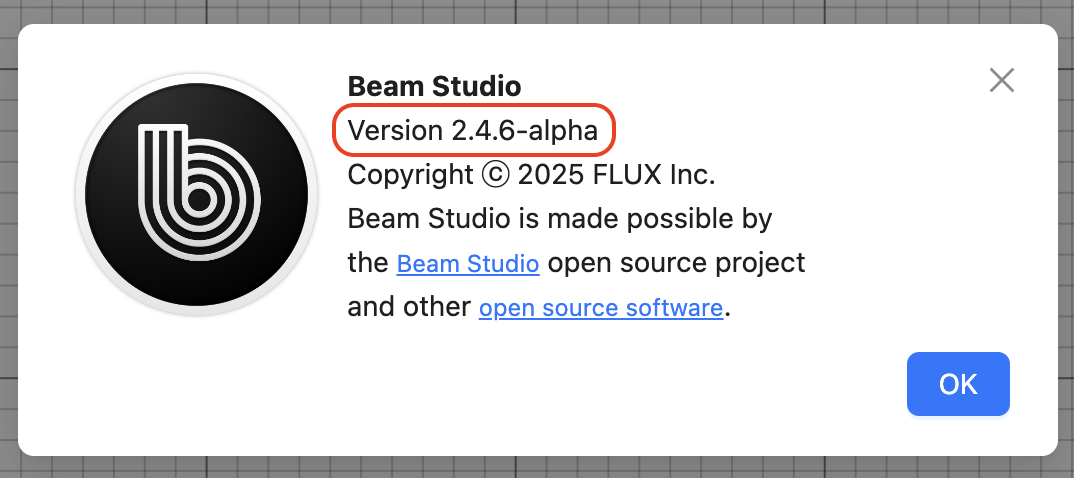

Bitte stellen Sie sicher, dass Sie über die folgende Softwareversion verfügen.

Schritt 6

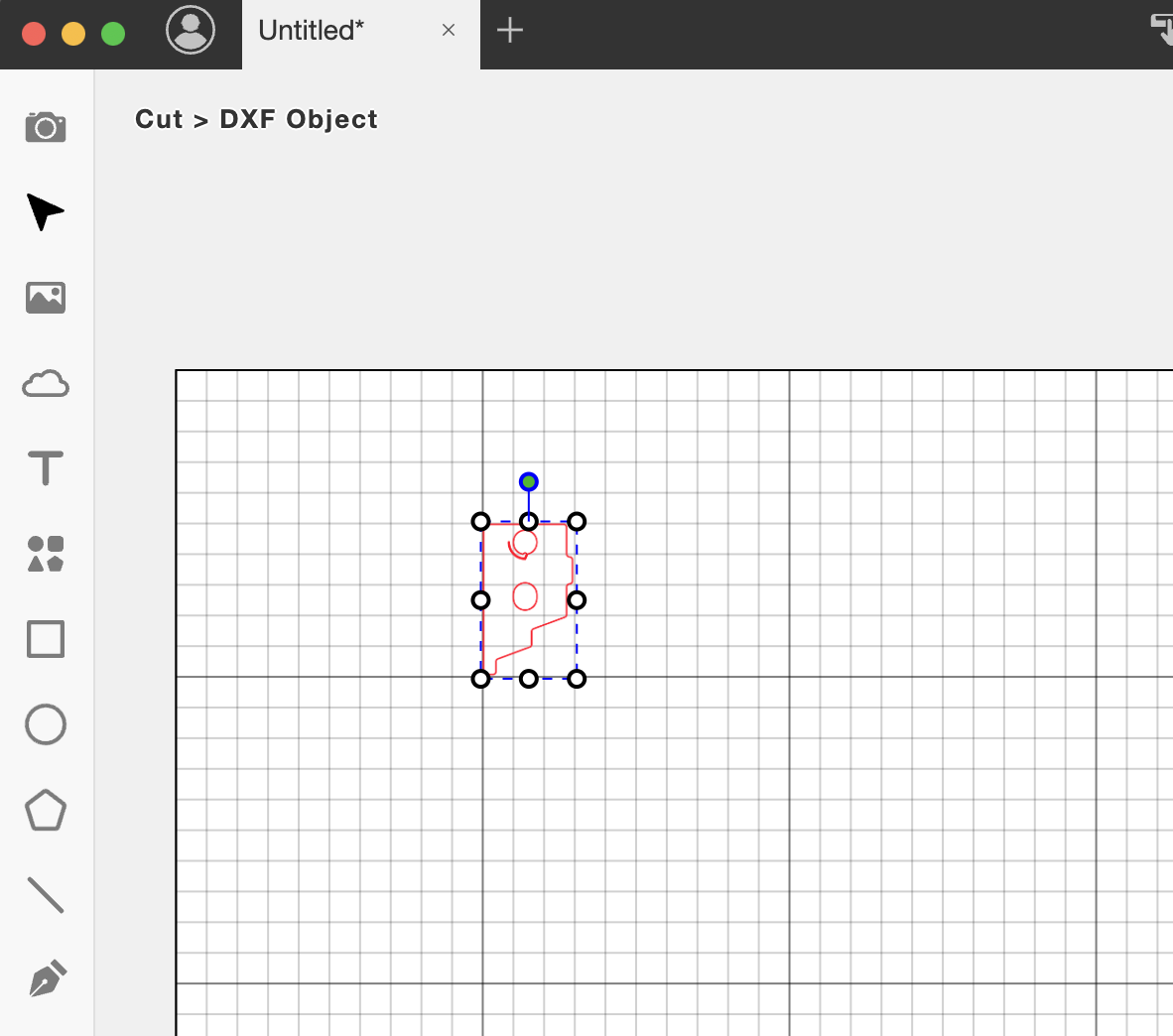

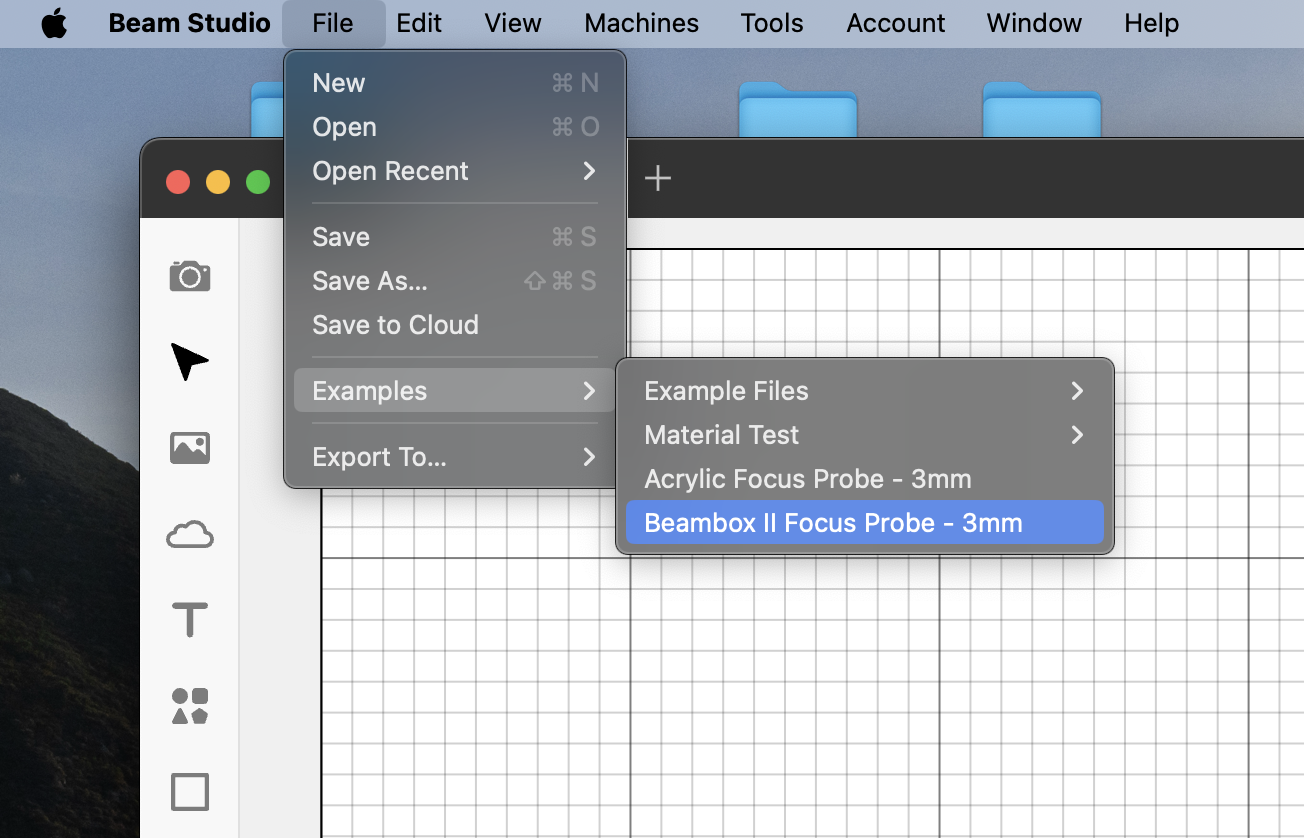

Importieren Sie die Fokussonden-Datei über die Option 'Beispiele'.

Schritt 7

Es gibt zwei Methoden, um den Startpunkt des Auftrags festzulegen.

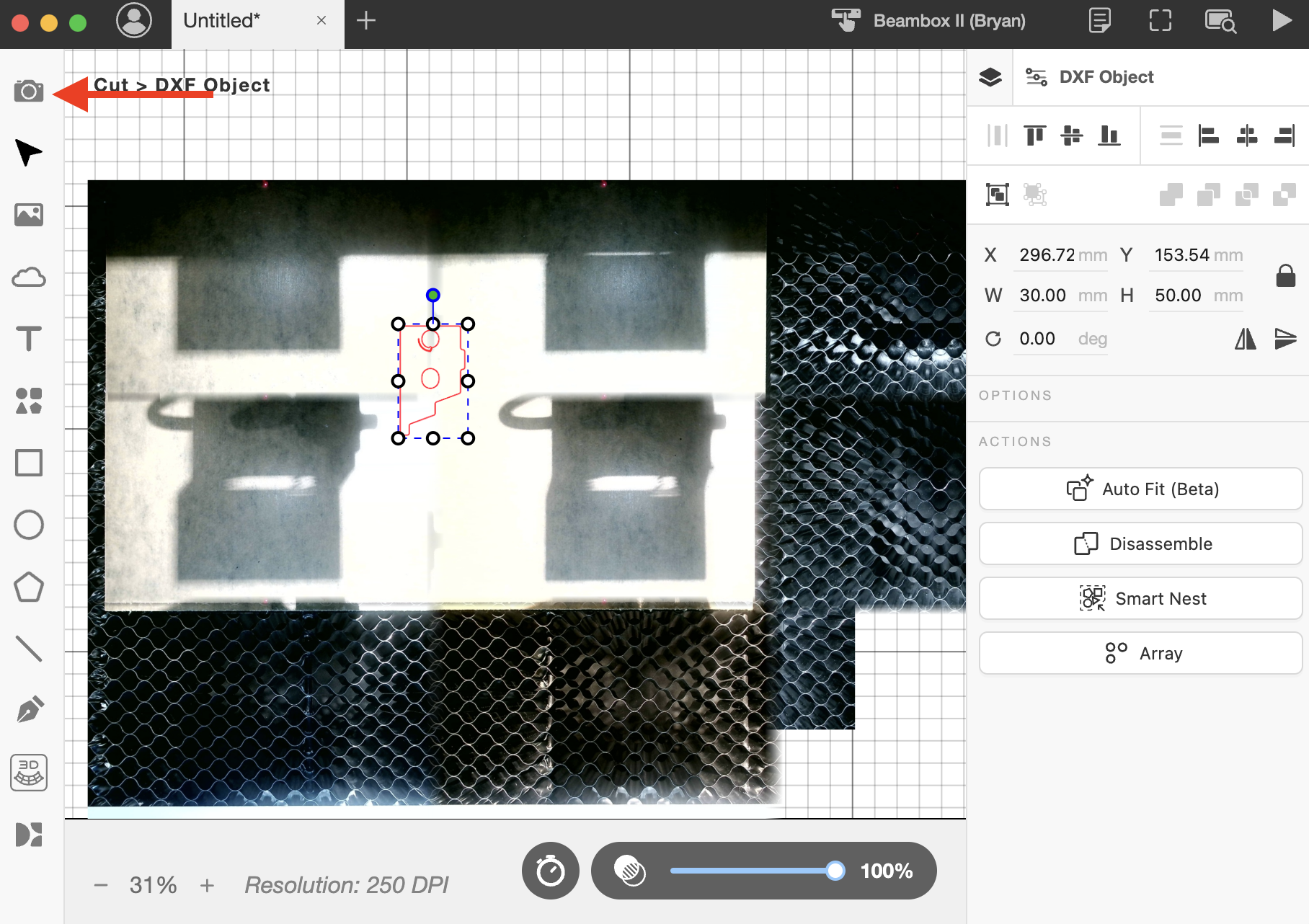

• Verwenden Sie die Kameravorschau-Funktion, um die Datei auf dem Material zu positionieren.

OR

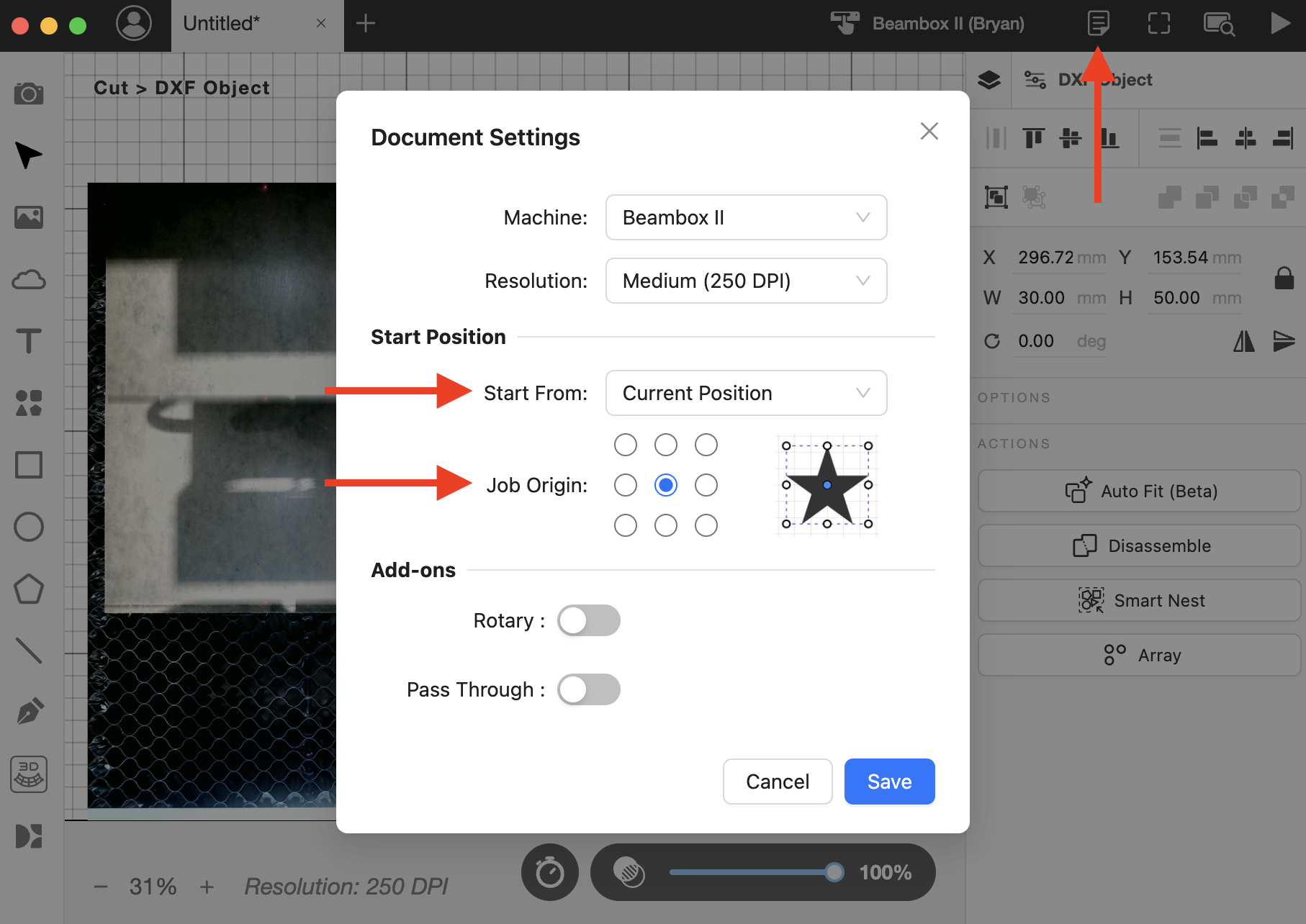

• Nutzen Sie die Funktion 'Aktuelle Position', um den Startpunkt des Auftrags zu bestimmen.
  (Der Laserkopf muss sich zuerst zum Material bewegen.)


Schritt 8

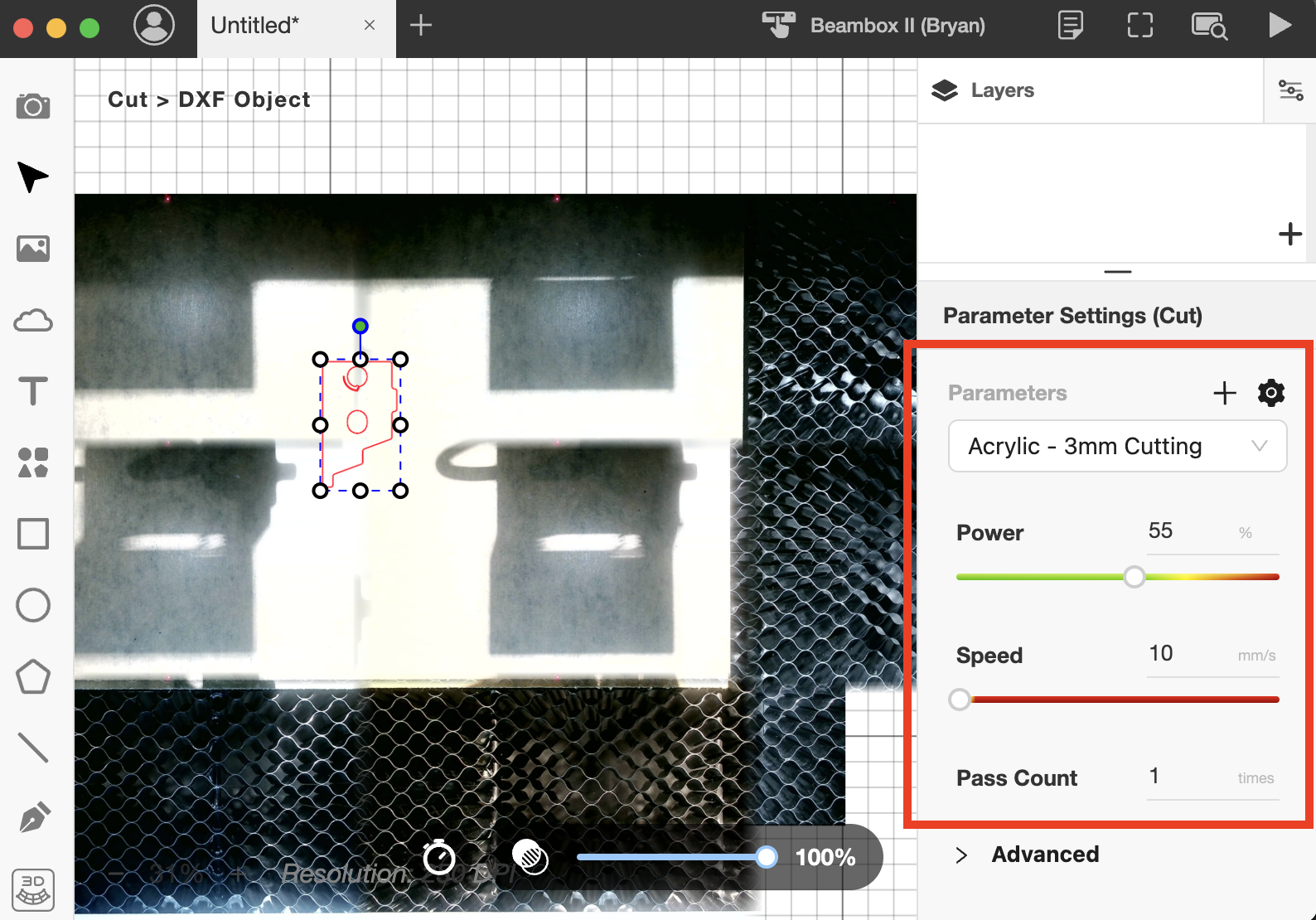

• Stellen Sie die korrekten Parameter entsprechend Ihrem Material ein.



• Starten Sie den Auftrag.


Schritt 9

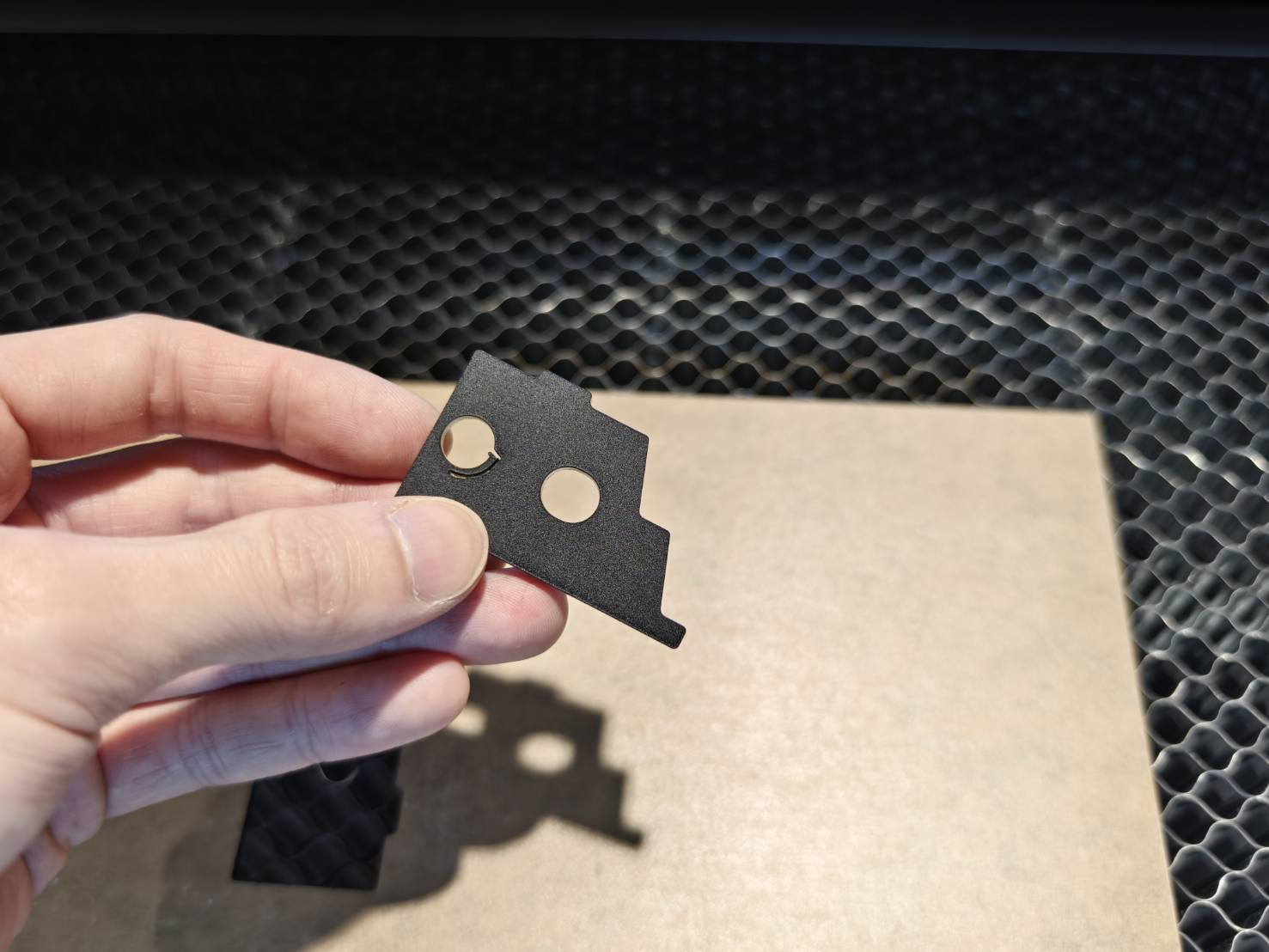

Das Fokussierwerkzeug ist nun einsatzbereit.

Erläuterung des Fokussierwerkzeugs

• Die Spitze des Werkzeugs hat eine Stärke von 4mm und wird zum Fokussieren verwendet.


• Dieses Werkzeug kann als Ersatz für die Münzen dienen.
