5-17 Einstellung der Riemenspannung der Z-Achse

Beschreibung

Die Einstellung der Riemenspannung gewährleistet, dass der Riemen weder zu locker noch zu straff ist. Dieses Dokument erläutert detailliert, wie man den Riemen der Z-Achsen-Hubplattform einstellt. Wenn Sie eines der folgenden Probleme feststellen:

• Laute, ungewöhnliche Geräusche beim Auf- oder Abwärtsfahren der Z-Achse
• Die Z-Achse blockiert auf halber Strecke
• Die Hubhöhe der Z-Achse ist fehlerhaft
• Der Riemen der Z-Achse rutscht durch oder überspringt Zähne

...können Sie diese Probleme in der Regel durch Anpassung der Riemenspannung beheben.

＊Hinweis:

• Wenn die Z-Achse bei hohen Geschwindigkeiten blockiert oder laute Geräusche verursacht, empfehlen wir die Lockerung der Riemenspannung.
• Wenn die Z-Achse blockiert oder der Riemen durchrutscht (Zähne überspringt), empfehlen wir das Erhöhen der Riemenspannung.

Kompatible Firmware-Version: v6.0.10

Erforderliche Werkzeuge

• 4 mm Inbusschlüssel

Schritt 1 – Maschine ausschalten

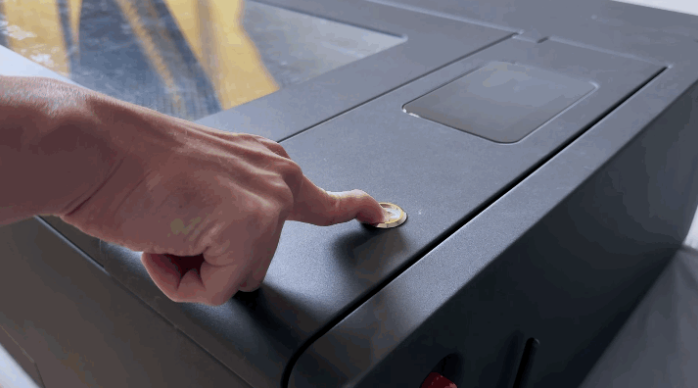

Stellen Sie vor jeglichen Anpassungen sicher, dass die Maschine vollständig ausgeschaltet ist.

Schritt 2 – Wabenplatte und Plattformhalterung entfernen

Schritt 3 – Einstellbereich lokalisieren

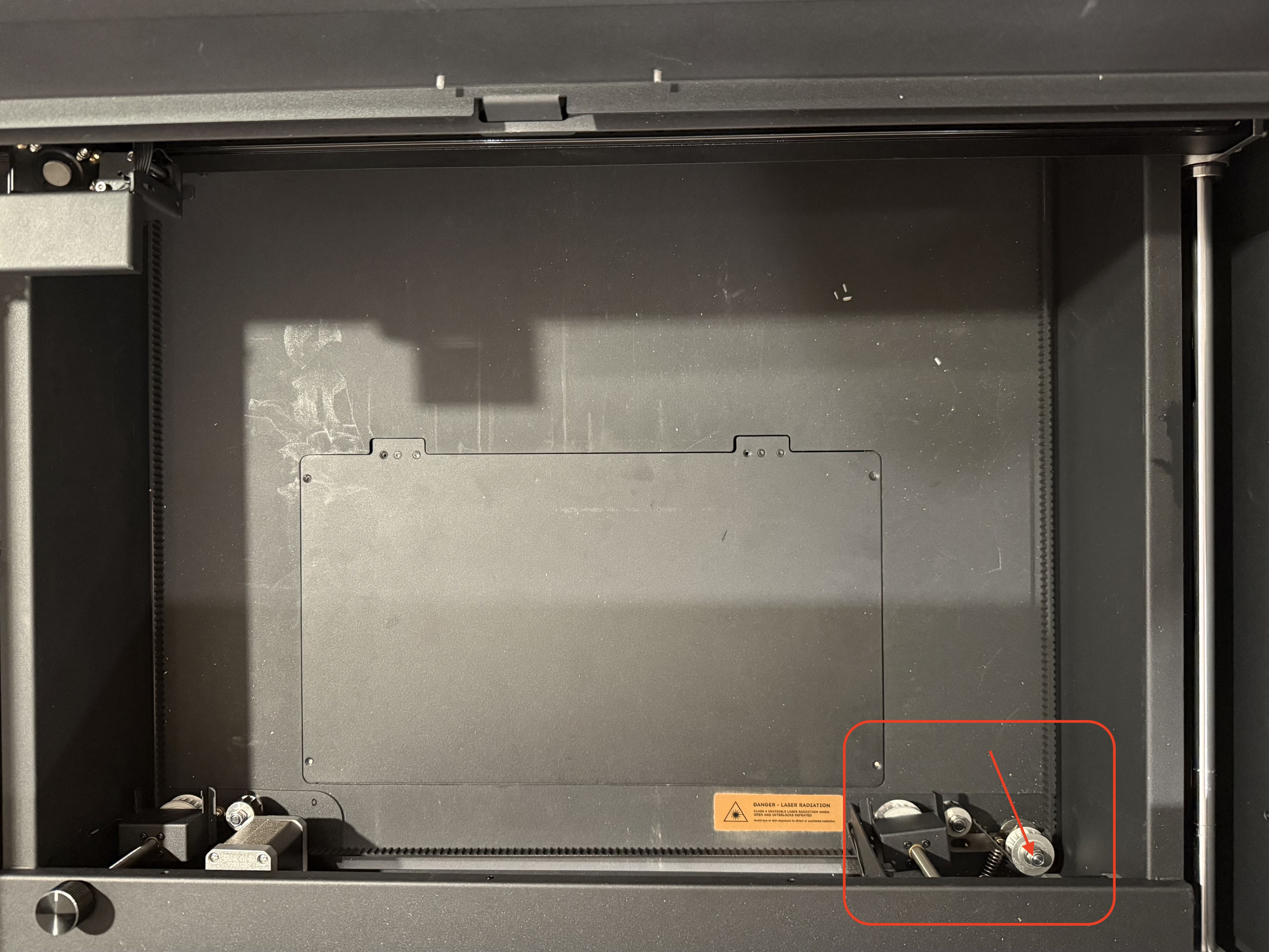

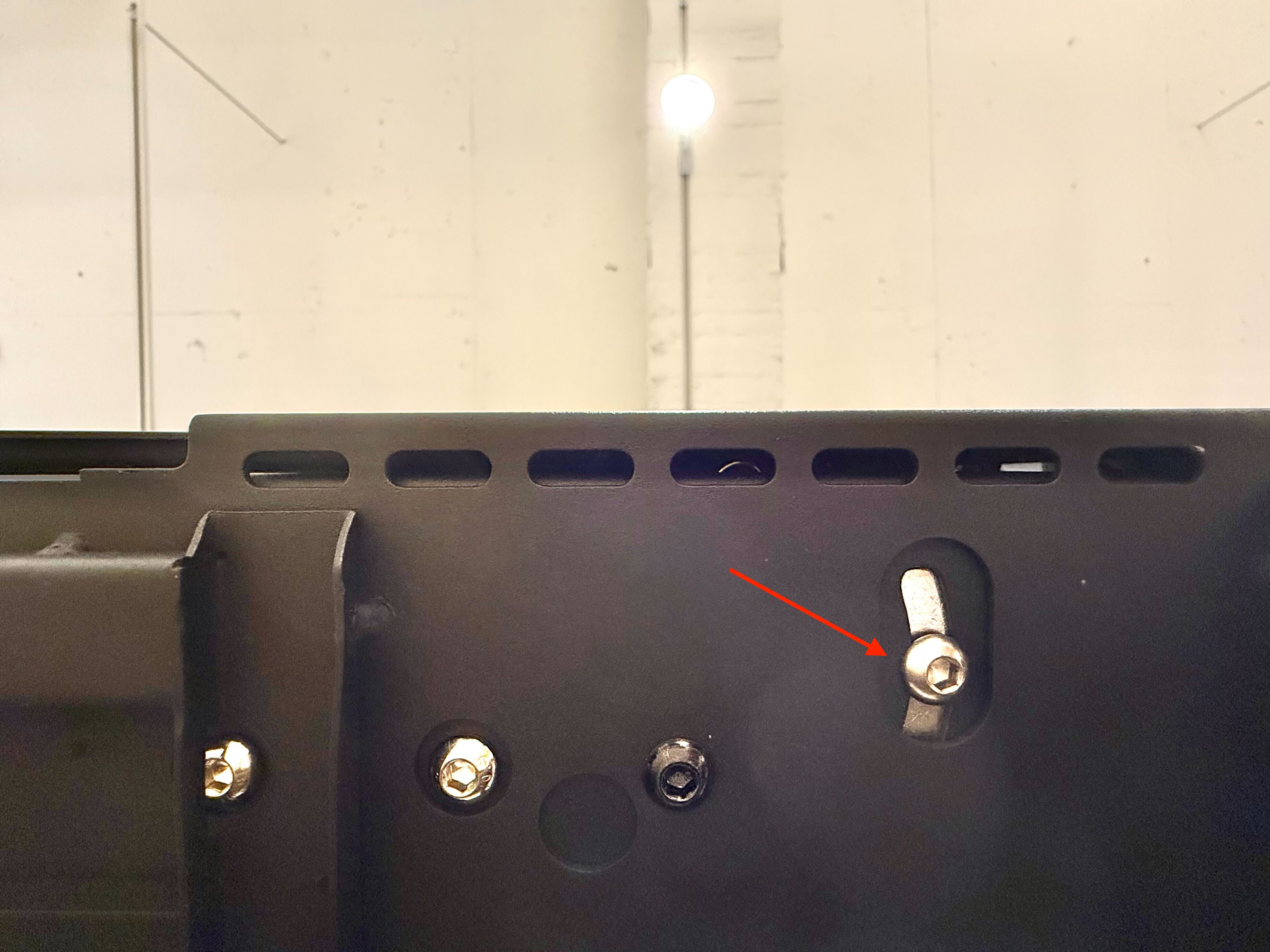

Finden Sie das Riemenspannungs-Einstellrad im unteren rechten Bereich der Maschine. Folgen Sie der Achse des Einstellrads, um die Feststellschraube an der Maschinenunterseite zu lokalisieren.

Schritt 4 – Riemenspannung einstellen

4-1 Feststellschraube lösen

Lösen Sie mit dem 4-mm-Inbusschlüssel die Feststellschraube um etwa eineinhalb Umdrehungen. Ein vollständiges Entfernen ist nicht erforderlich.

4-2 Spannungs-Einstellrad bewegen

Setzen Sie bei gelöster Feststellschraube den 4-mm-Inbusschlüssel auf die Schraube und drücken Sie gleichzeitig die Struktur des Spannungs-Einstellrads in die Maschine. Dies ermöglicht das Vor- und Zurückgleiten des Riemenspannungsrads.

4-3 Feststellschraube anziehen

Sobald Sie die geeignete Position gefunden haben, ziehen Sie die Feststellschraube mit dem 4-mm-Inbusschlüssel wieder fest. Stellen Sie sicher, dass sie sicher fixiert ist und sich nicht selbstständig löst.

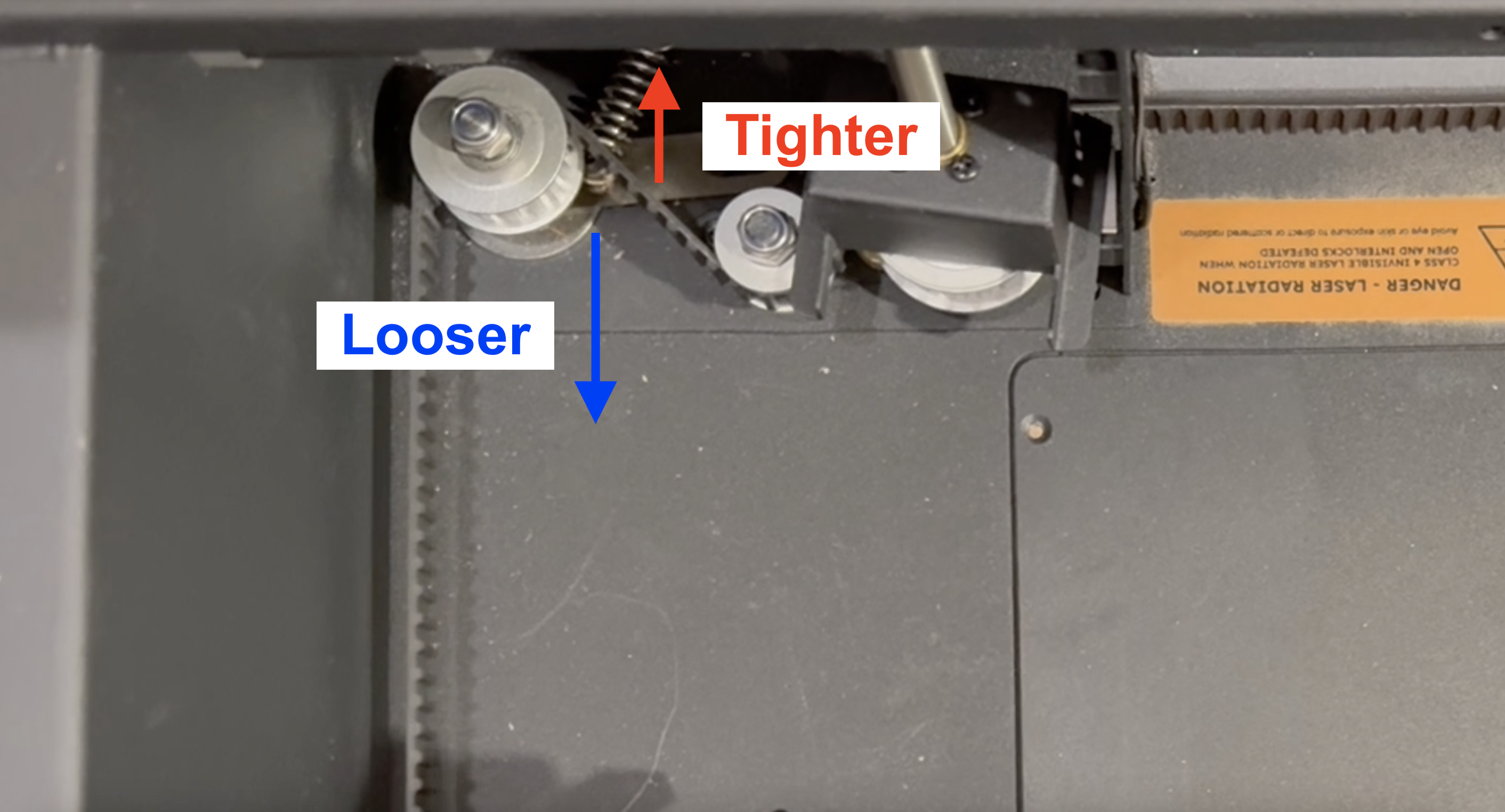

• Bewegen des Spannungsrads in Pfeilrichtung blau lockert den Riemen.
• Bewegen des Spannungsrads in Pfeilrichtung rot spannt den Riemen.

Schritt 5 – Überprüfung

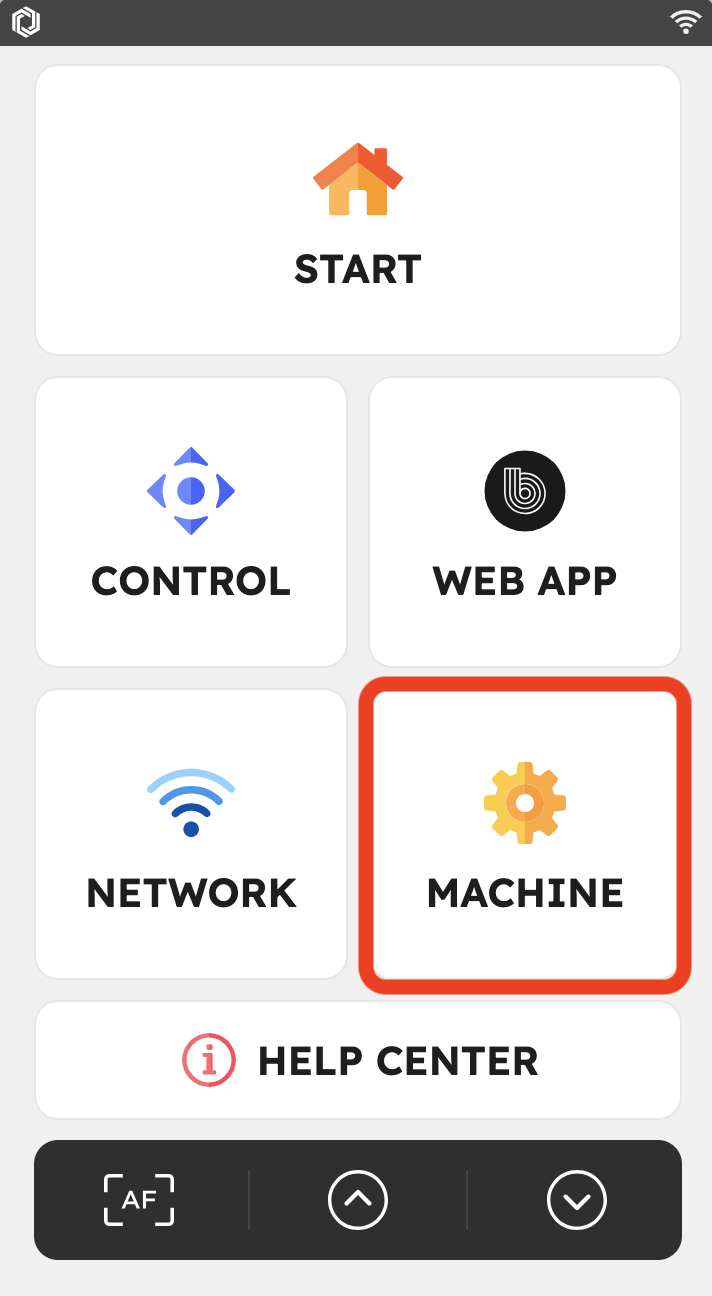

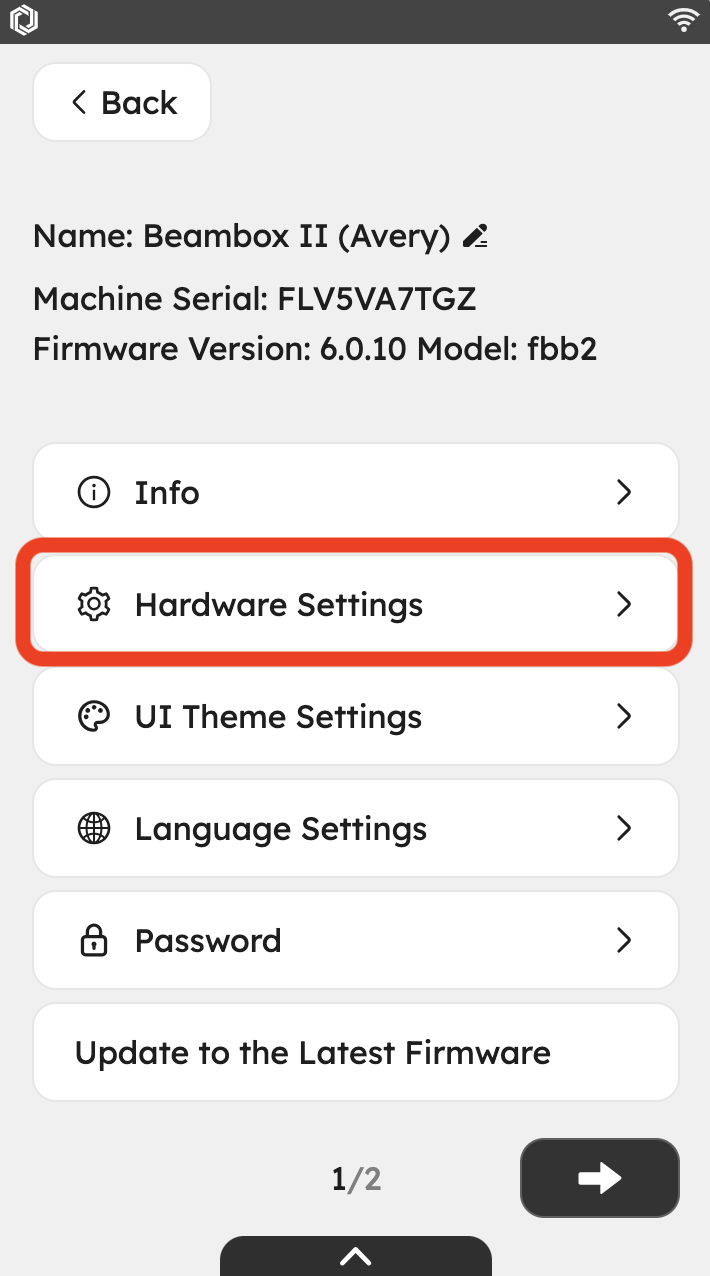

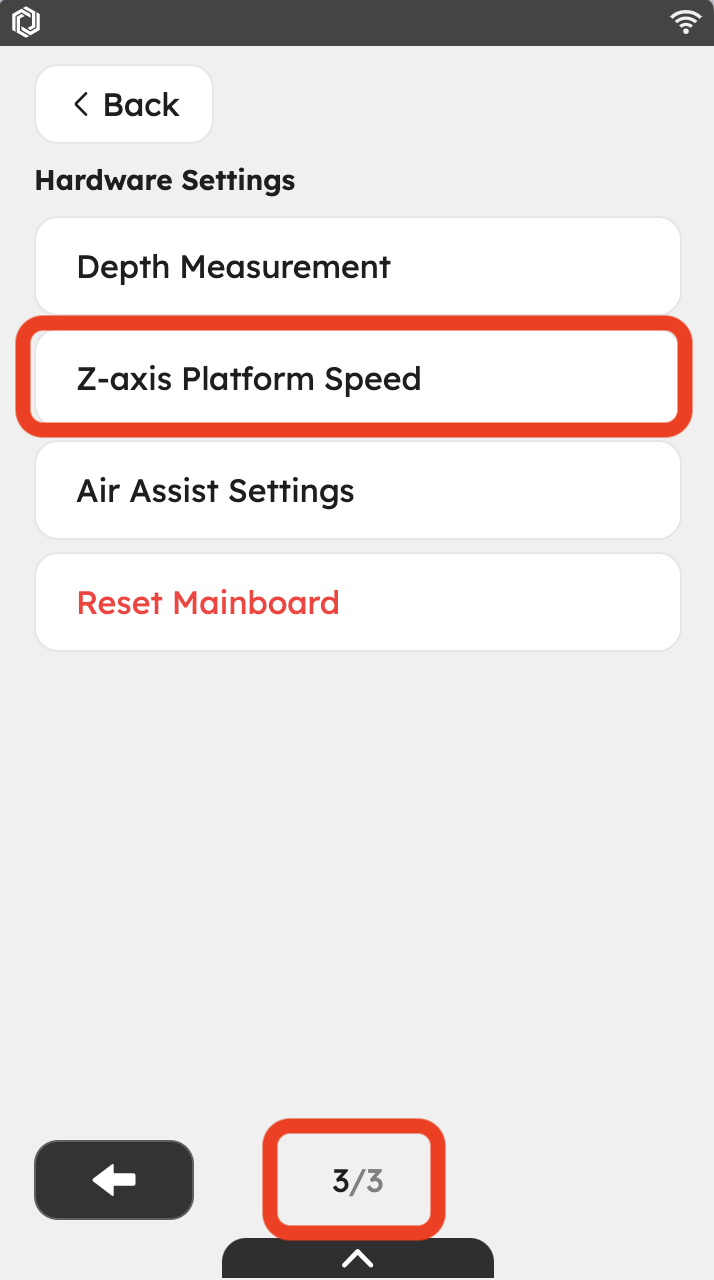

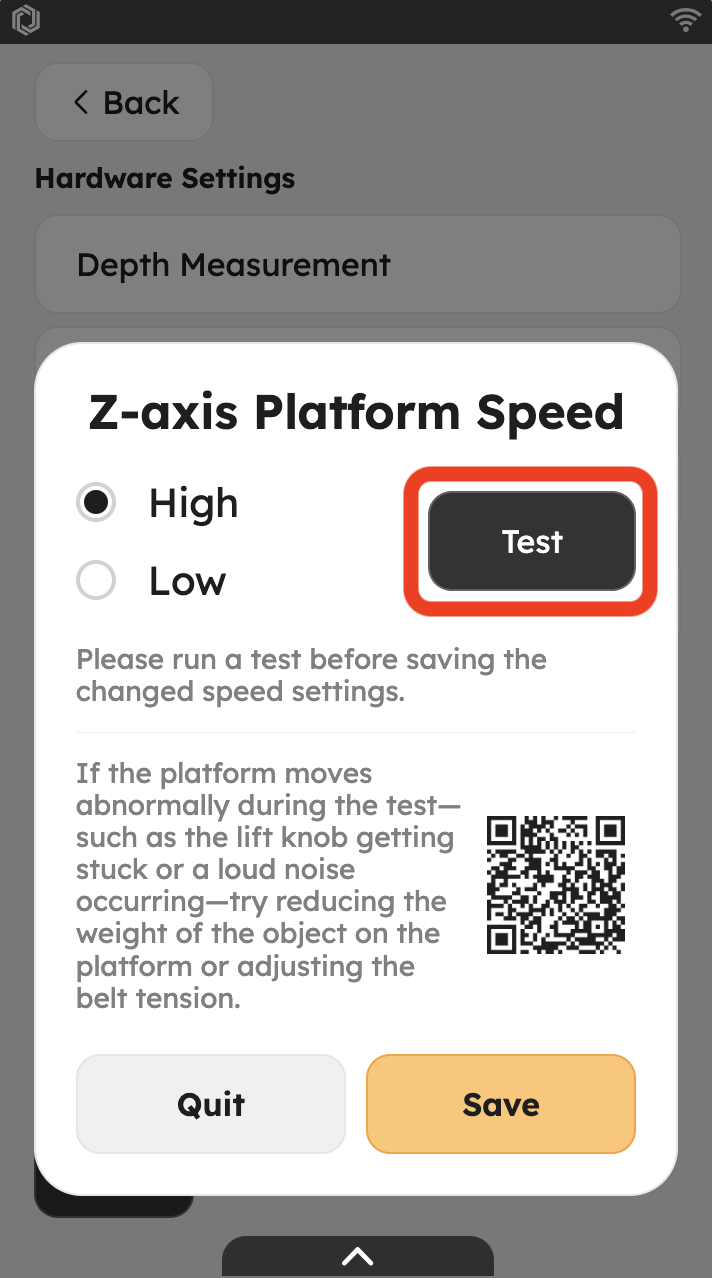

Setzen Sie nach der Einstellung die Wabenplatte und die Plattformhalterung wieder ein. Führen Sie unbedingt den 'Z-Achsen-Plattformgeschwindigkeitstest' in den Hardware-Einstellungen durch um zu bestätigen, dass sich die Hubplattform reibungslos bewegt. Falls sie nicht korrekt funktioniert, wiederholen Sie Schritt 4 um die Riemenspannung neu einzustellen.

F1. Wie kann ich überprüfen, ob die Hubplattform ordnungsgemäß funktioniert?

Wenn Sie die Taste "Test" drücken, fährt die Z-Achsen-Hubplattform zunächst in die unterste Position, um die Referenzfahrt durchzuführen. Nach der Referenzfahrt hebt und senkt sie sich einmal mit der eingestellten Geschwindigkeit. Beobachten Sie während des gesamten Referenzfahr- und Hubvorgangs den Drehknopf an der unteren linken Seite der Maschine, um zu sehen, ob er sich normal dreht. Wenn ja, ist Ihre Riemenspannungseinstellung korrekt.

F2. Muss ich für den Test eine hohe Geschwindigkeit verwenden?

Nicht unbedingt. Wenn ein Test mit niedriger Geschwindigkeit problemlos funktioniert, können Sie einfach die Einstellung für niedrige Geschwindigkeit beibehalten. Nur wenn Sie höhere Geschwindigkeiten benötigen (z. B. bei der Gravur von gekrümmten Oberflächen), empfehlen wir, die Geschwindigkeit auf hoch einzustellen.

Zu den Faktoren, die die Stabilität der Z-Achse beeinflussen, gehören die Motorgeschwindigkeit, das Gewicht auf der Plattform und die Riemenspannung. Um die Stabilität bei hohen Geschwindigkeiten zu gewährleisten, sollten Sie typischerweise die Plattformbelastung reduzieren und die Riemenspannung leicht lockern. Wenn der Riemen jedoch zu locker ist, kann er beim Anheben Zähne überspringen oder auslassen. Daher hängen die optimale Geschwindigkeit und Spannung von Ihren spezifischen Anwendungsanforderungen ab.
