HEXA RF - Anleitung zum Austausch der RK-Platine

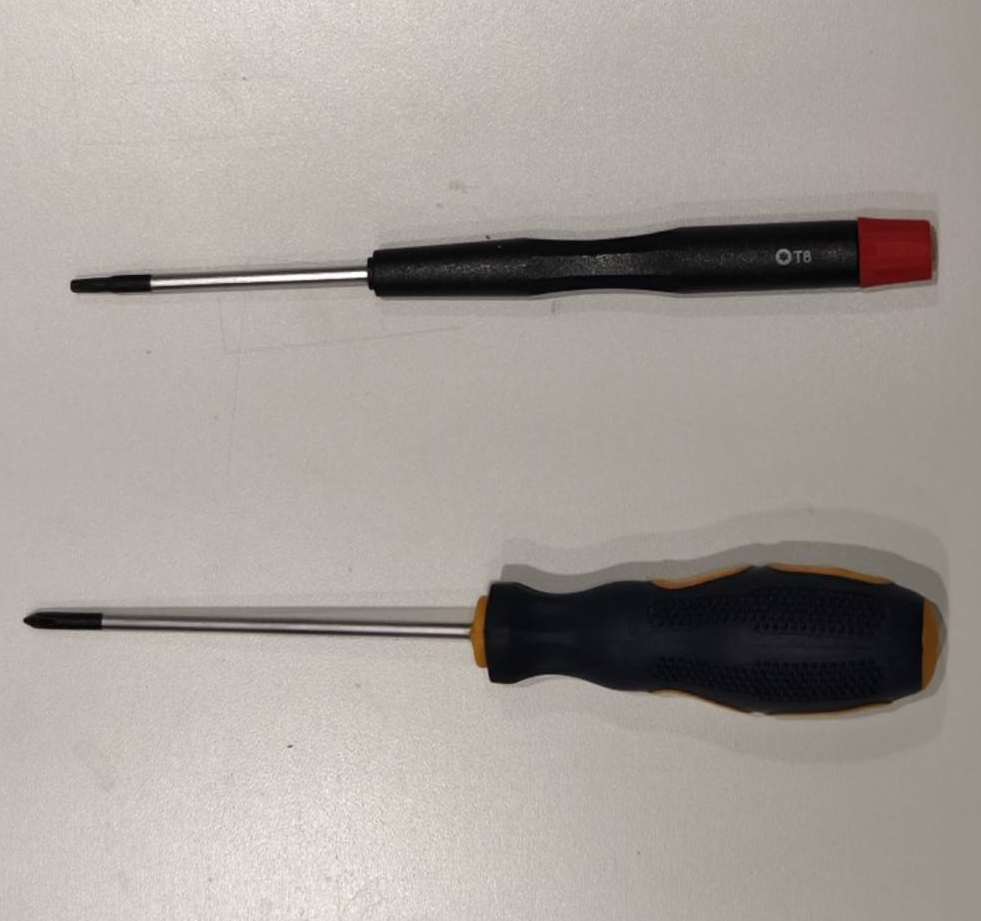

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und verwenden Sie einen T8 Torx-Schraubendreher, um die Seitenabdeckung zu öffnen.

Schritt 2

Trennen Sie das Type-C-Kabel. Bitte beziehen Sie sich auf das Video bei 0:00–0:15.

Schritt 3

Verwenden Sie einen Kreuzschlitzschraubendreher, um die vier Schrauben der RK-Platine zu entfernen und nehmen Sie anschließend die RK-Platine heraus.

Schritt 4

Verbinden Sie das Displaykabel und das Type-C-Kabel mit der neuen RK-Platine (der weiße Punkt auf dem Type-C-Kabel muss nach oben zeigen).

Schritt 5

Schrauben Sie die RK-Platine wieder fest.

Schritt 6

Bringen Sie die Seitenabdeckung wieder an.
